一、聯想65W充電器外觀

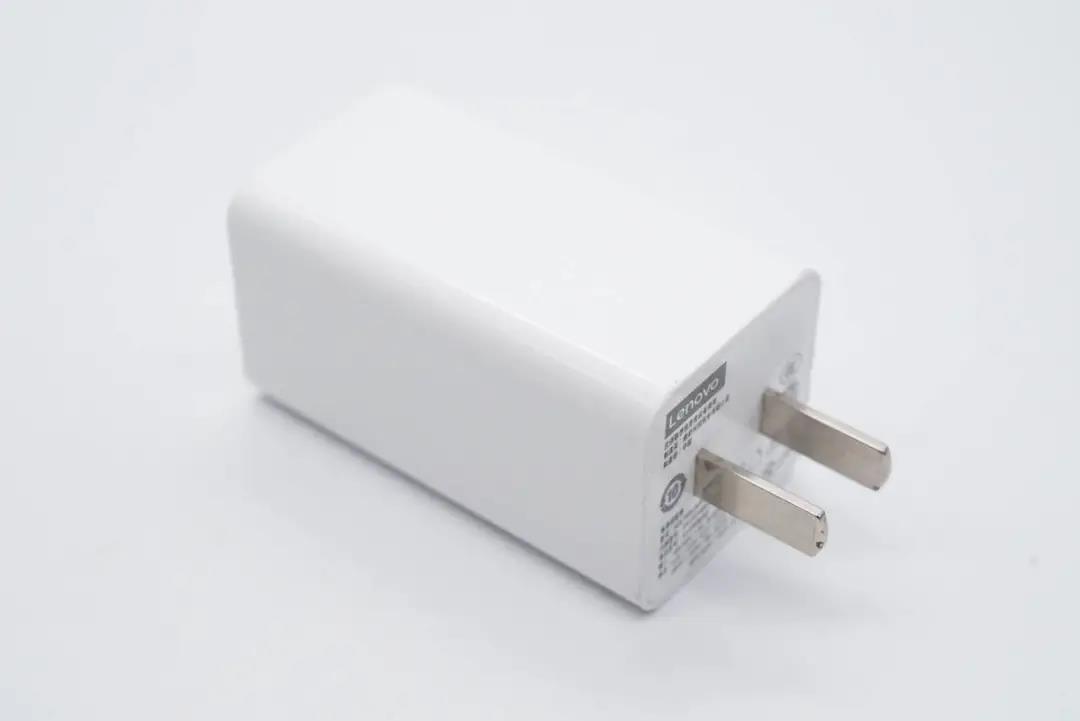

充電器采用常見方柱造型設計，腰身光滑潔白，各面間過渡圓潤，輸入端采用固定式國標插腳。

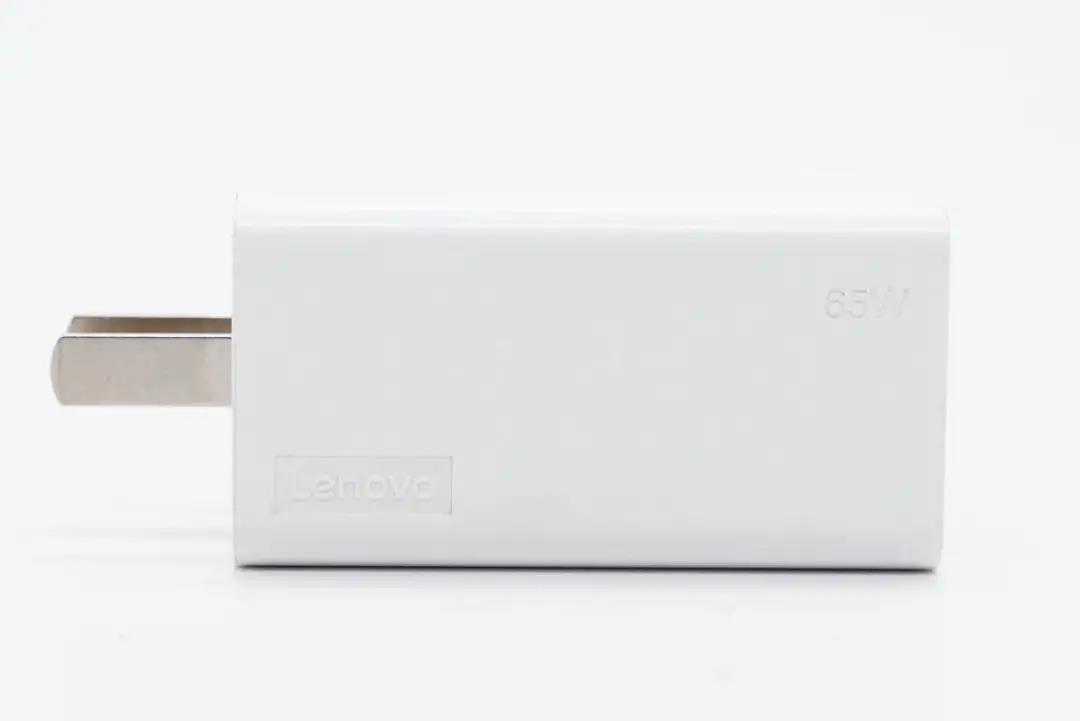

其中一面對角處分別設有Lenovo品牌和65W功率字樣。

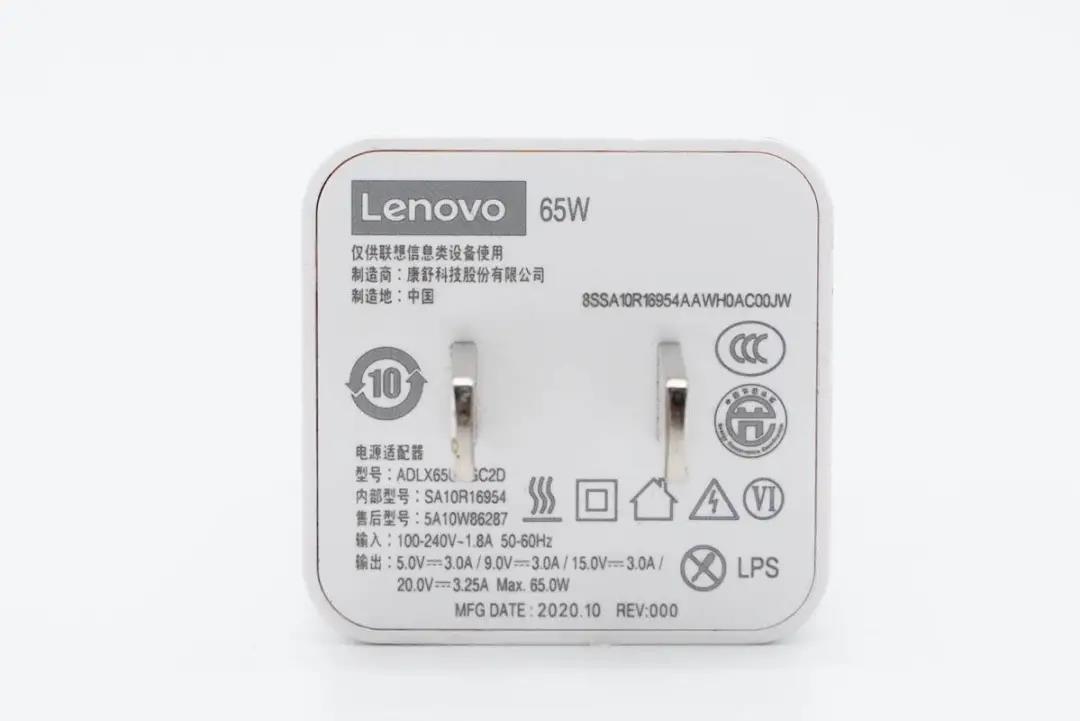

輸入端外殼上標注有充電器參數

型號：ADLX65UAGC2D

輸入：100-240V~50/60HZ 1.8A

輸出：5V3A、9V3A、15V3A、20V3.25A，65W Max

制造商：康舒科技股份有限公司

產品已經通過了CCC認證、中國節能認證和VI級能效認證。

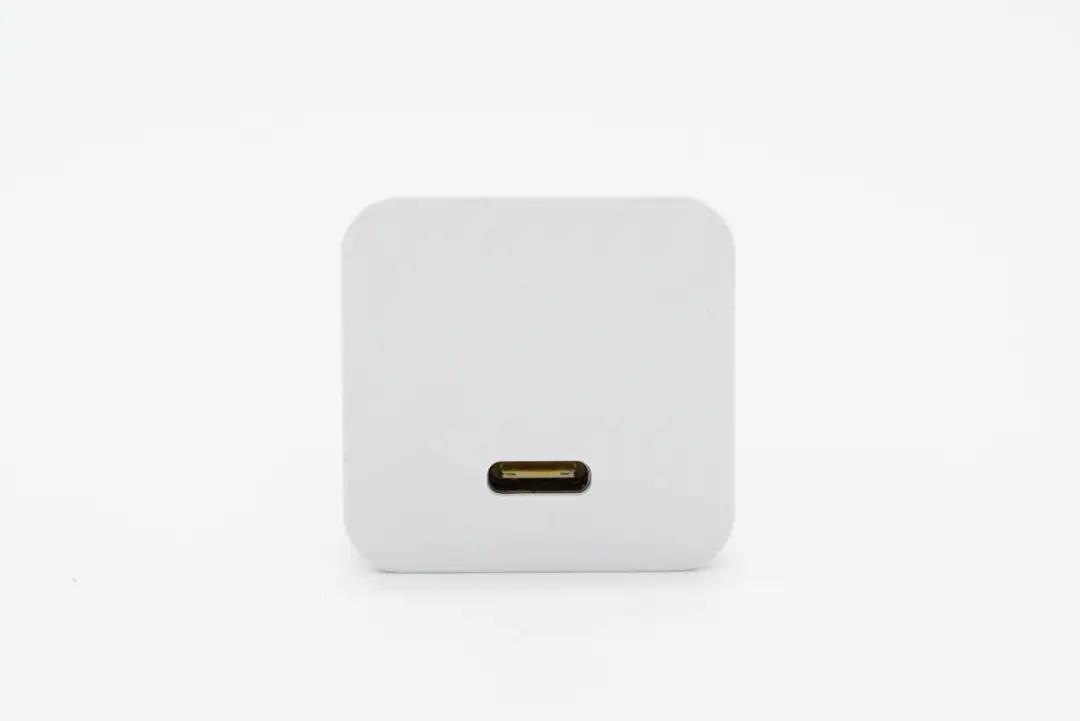

頂面USB-C口靠邊緣布局，黃色膠芯不露銅。

使用游標卡尺實測充電器機身長度為60.26mm。

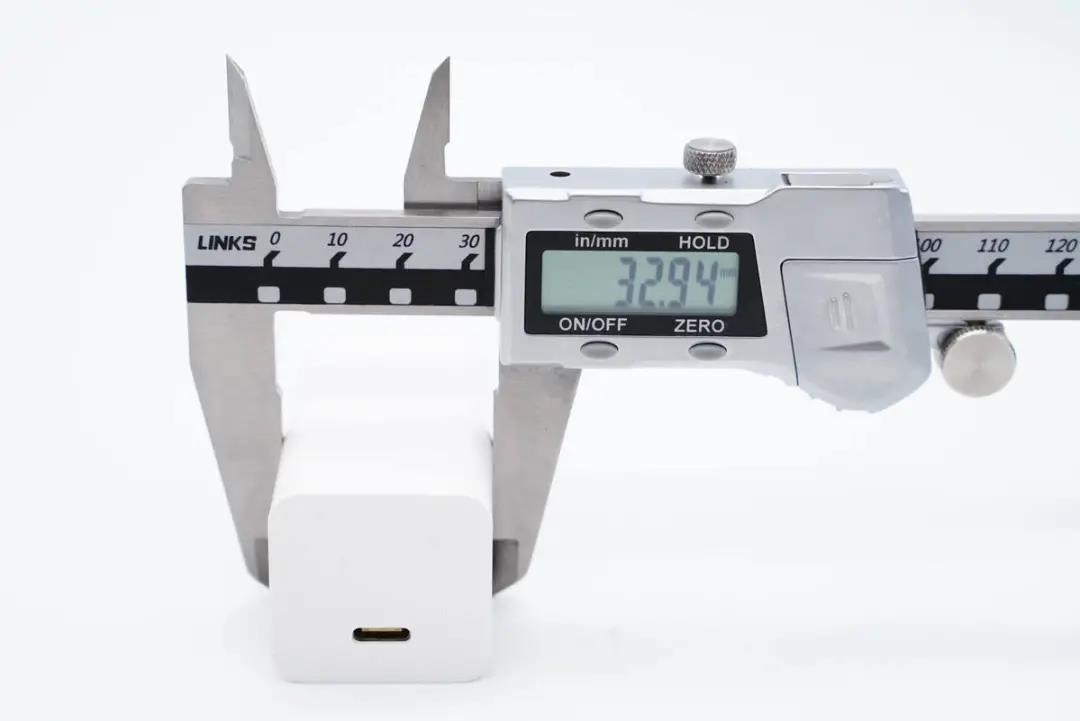

寬度為32.94mm。

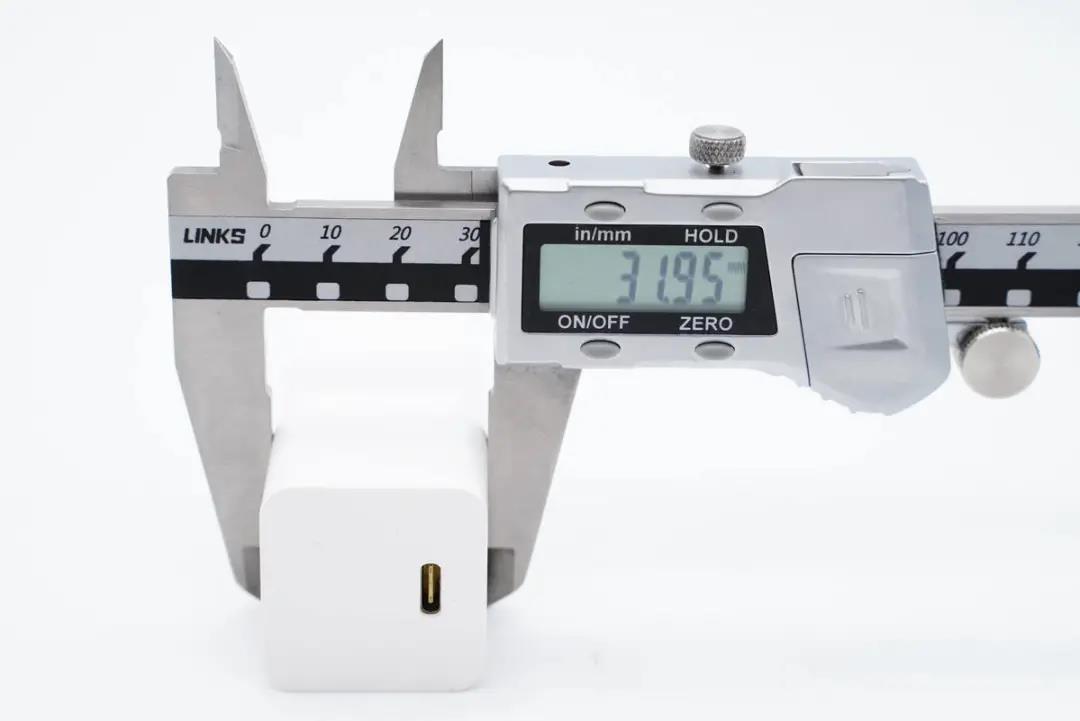

厚度為31.95mm。通過三維可以算得充電器體積約為63.42cm3，功率密度約為1.02W/cm3。

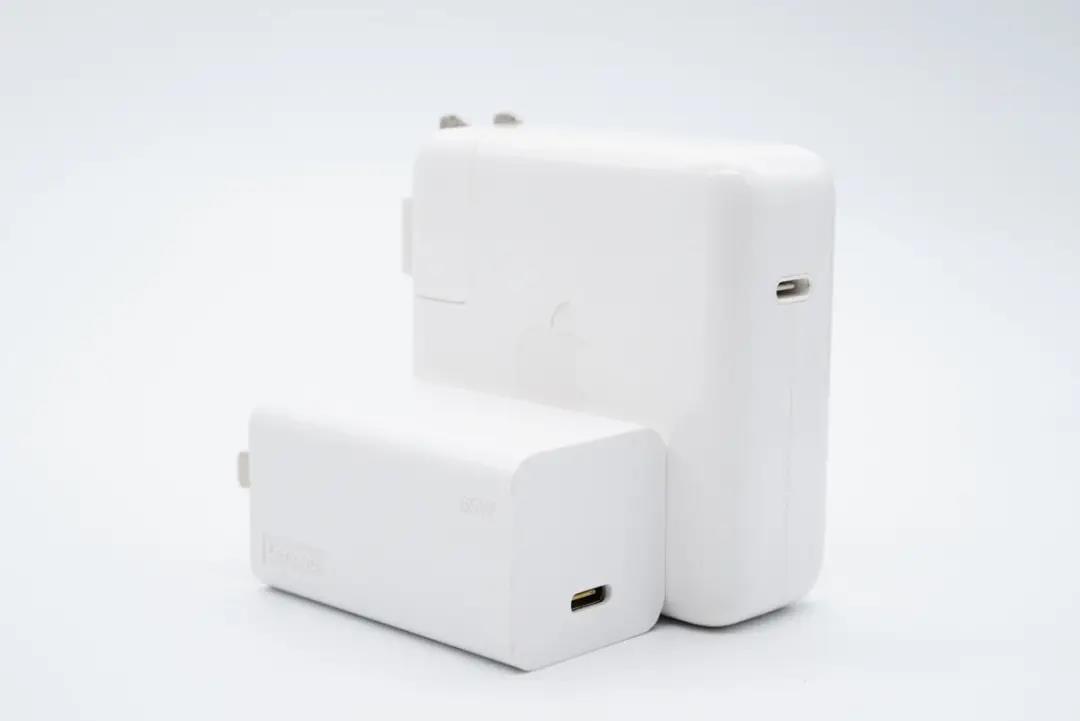

和蘋果61W充電器直觀對比，體積優勢非常明顯。

拿在手上的直觀感受。

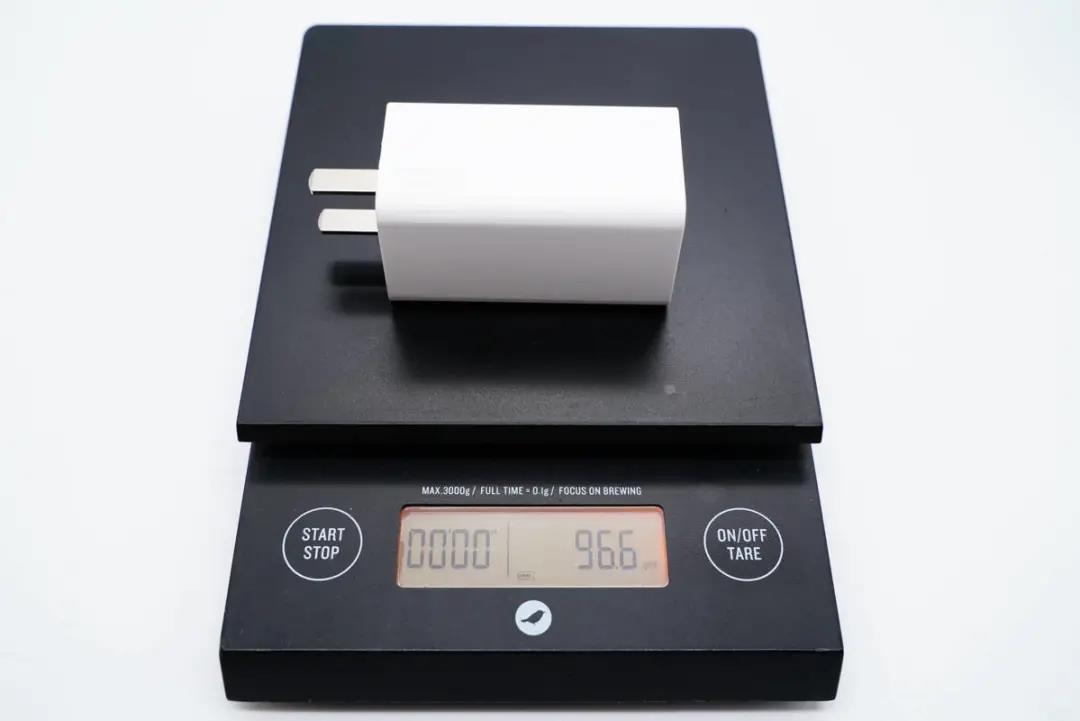

凈重約為97g。

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC3.0、QC4+、PD3.0、PPS快充協議。

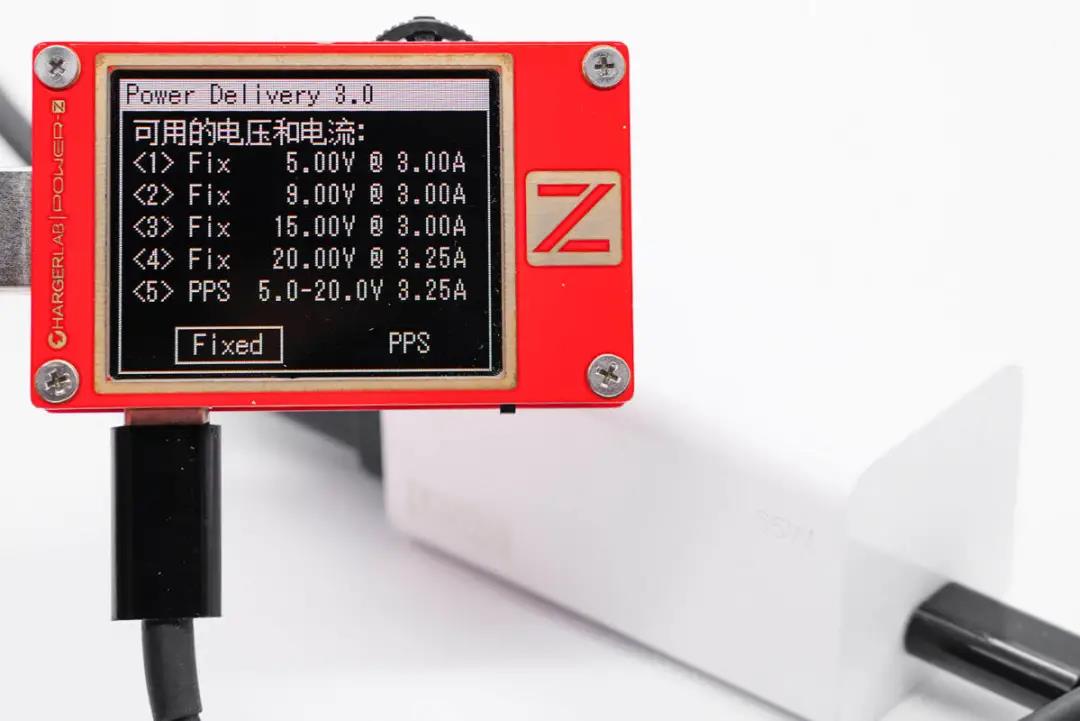

此外PDO報文顯示C口還具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位，以及5-20V3.25A一組PPS電壓檔位。

二、聯想65W充電器拆解

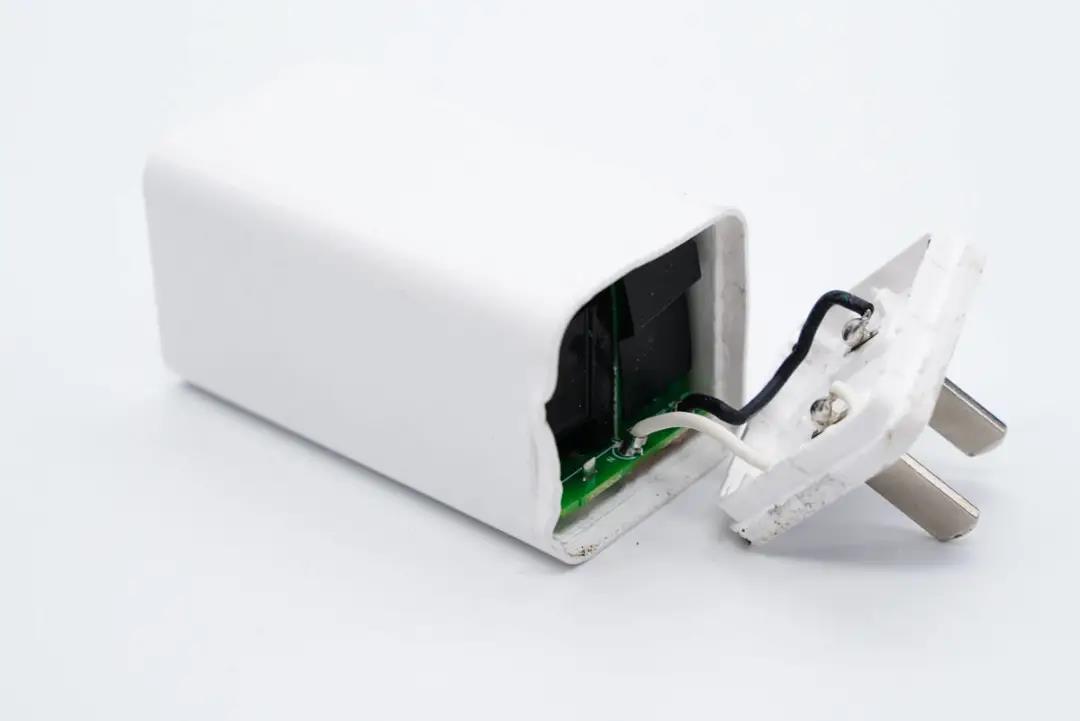

將輸入端外殼拆開，采用黑白AC導線連接通電。

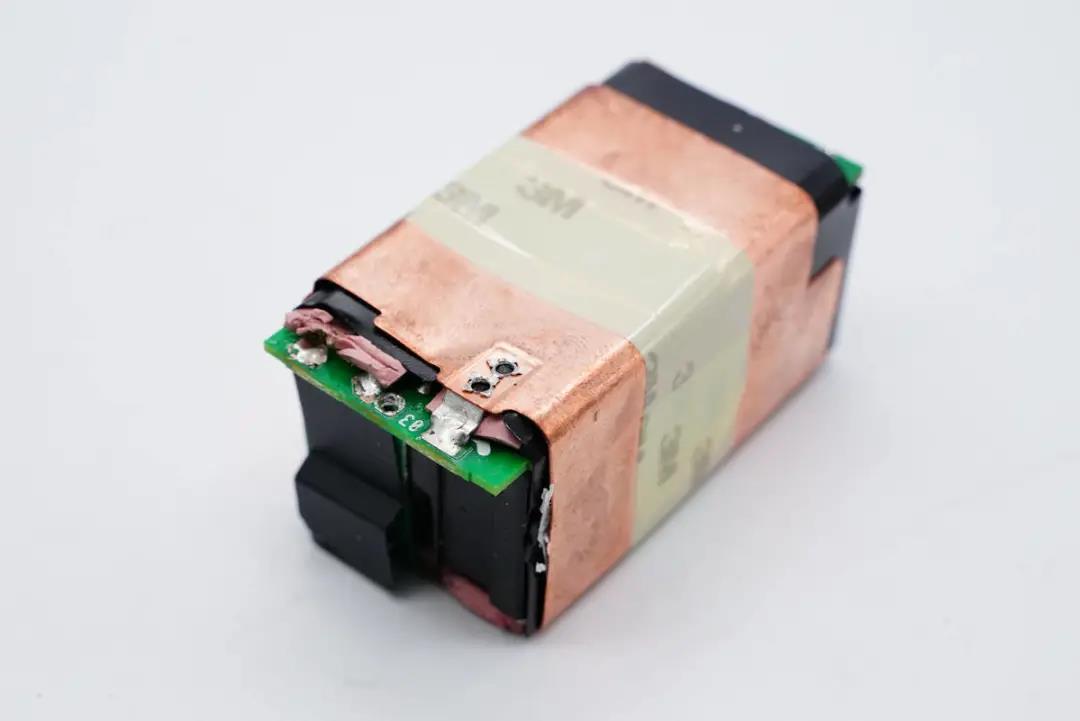

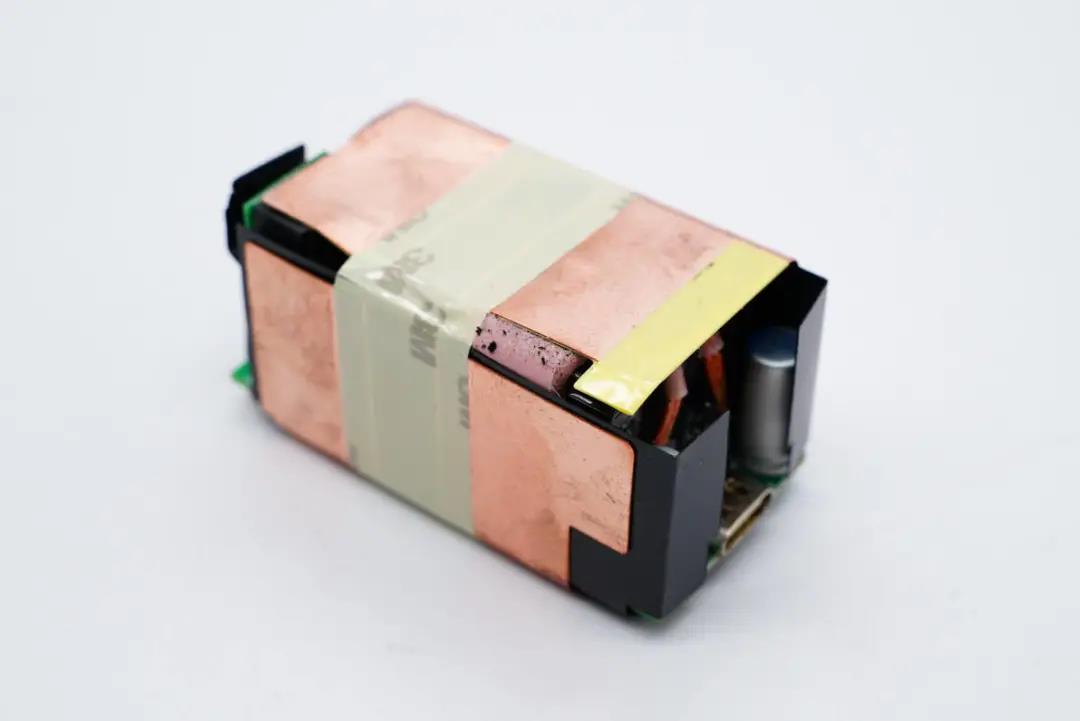

PCBA模塊包裹隔離板和黃銅散熱片，并且粘貼膠帶固定。

散熱片還和PCB板錫焊連接固定。

拆下散熱片和隔離板，主板背面貼有四塊導熱墊，對應的是整流橋、初次級MOS管等主要發熱器件。

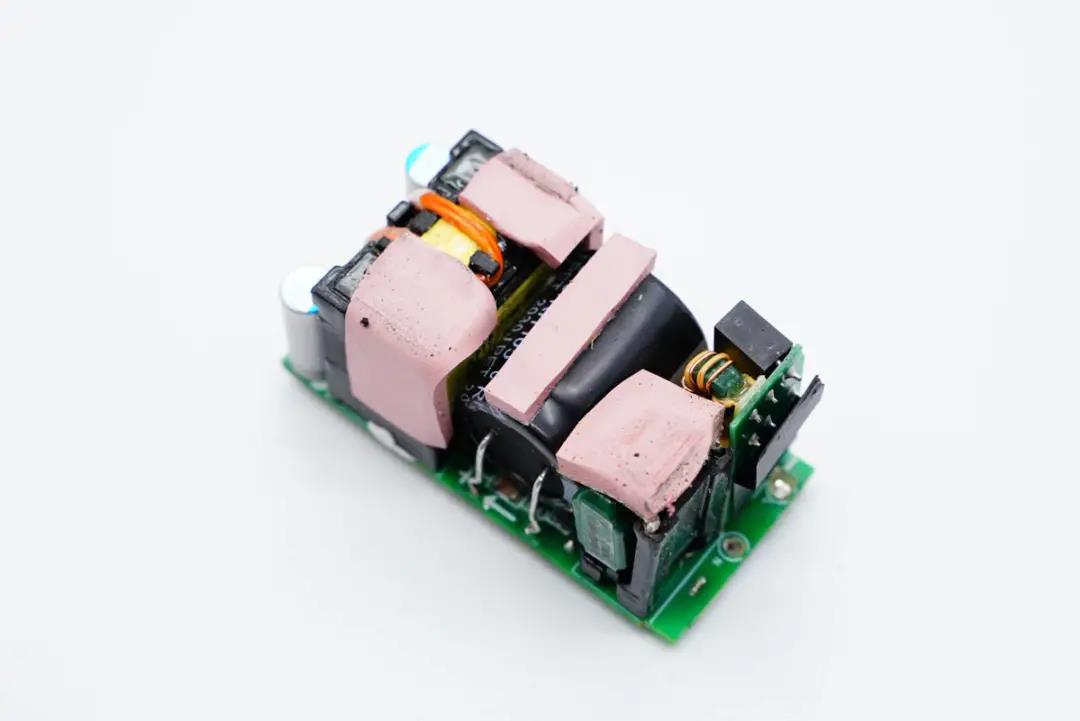

PCB板正面一覽，初級側共模電感、電容以及變壓器也貼有導熱墊。

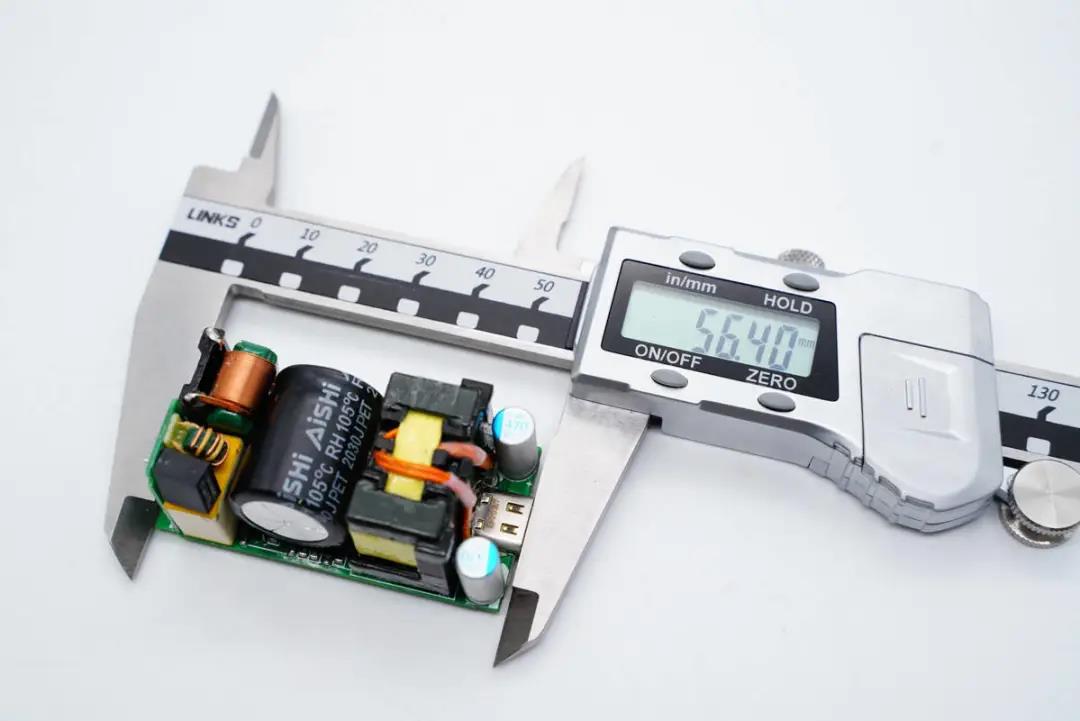

使用游標卡尺測得主板長度為56.4mm。

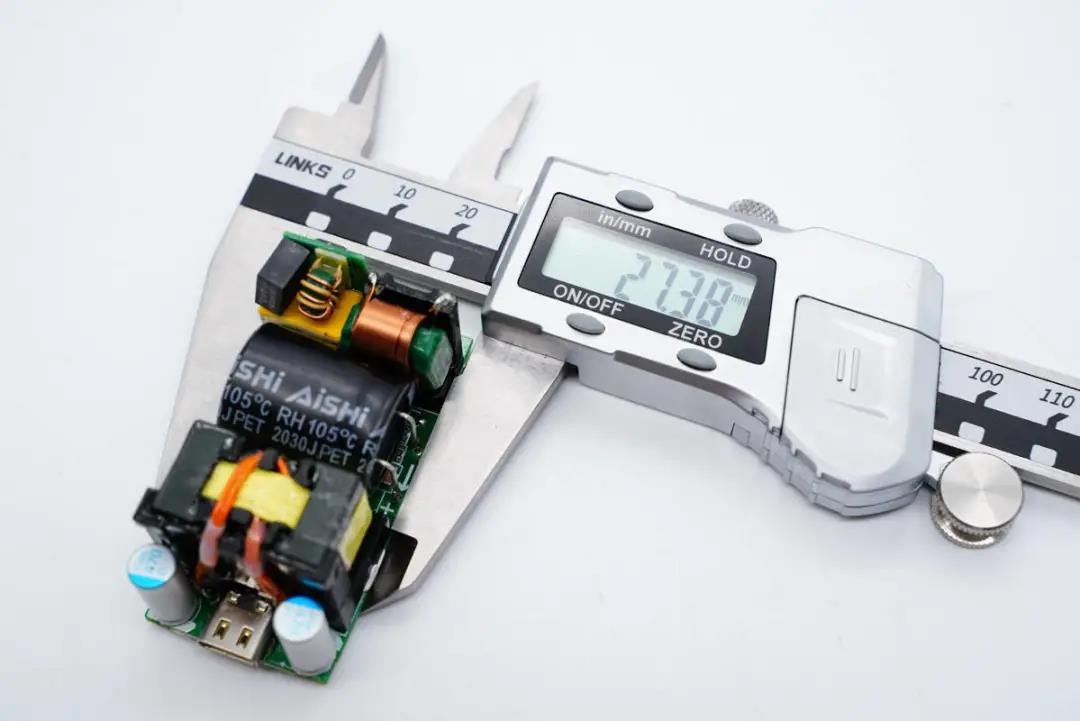

寬度為27.38mm。

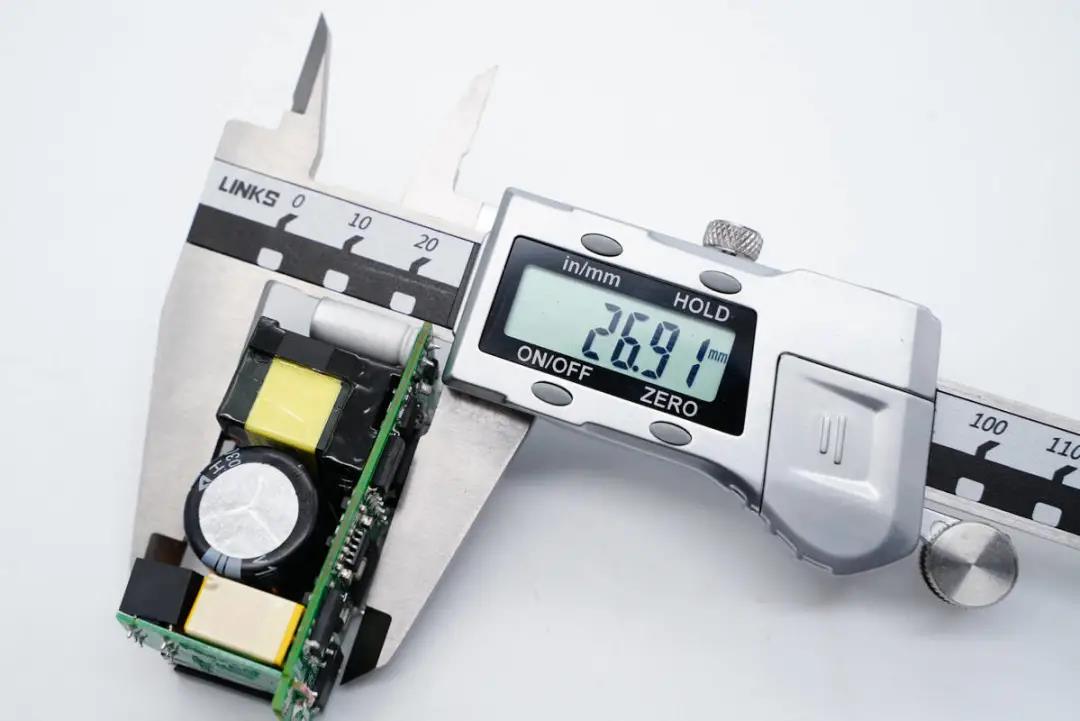

模塊厚度為26.91mm。

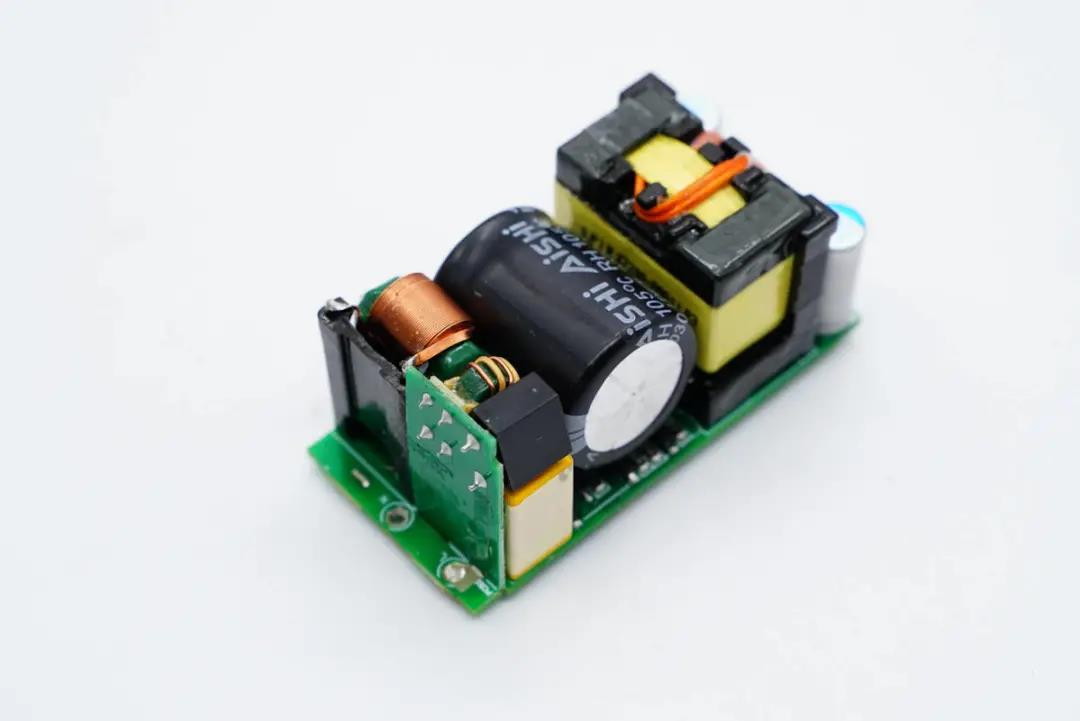

PCB板正面一覽，四段式布局設計，結構非常清晰。

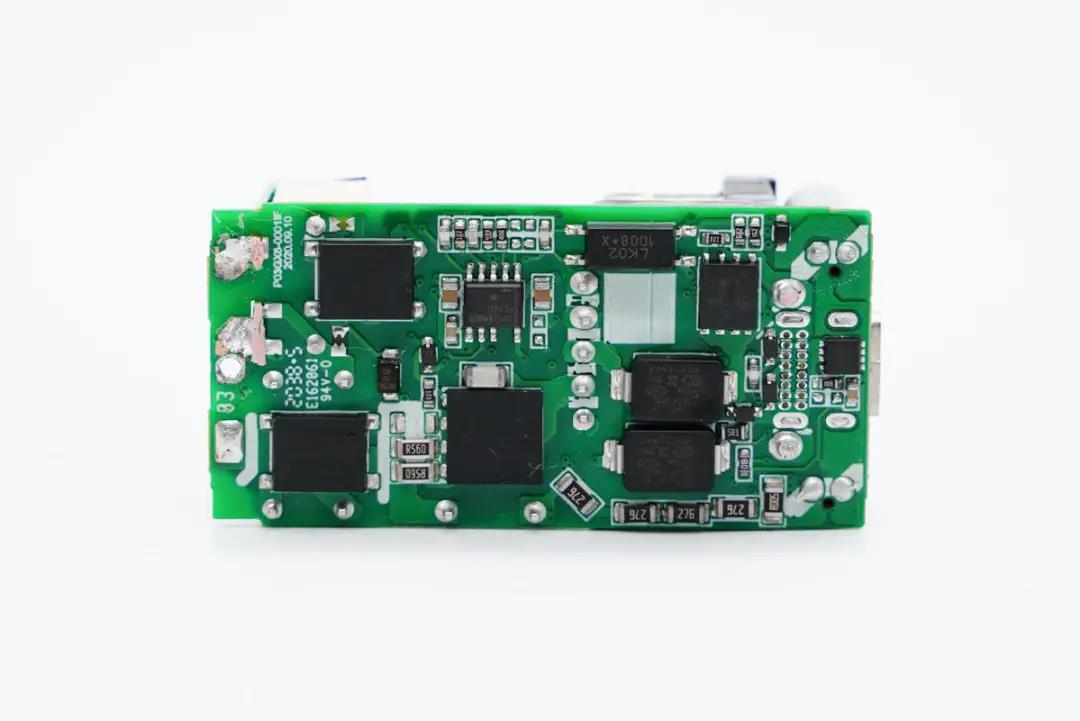

PCB板背面一覽，有兩顆整流橋，開關電源主控芯片以及高壓開關管、光耦、兩顆貼片Y電容、同步整流管以及輸出VBUS開關管，整個外圍看上去非常簡潔。

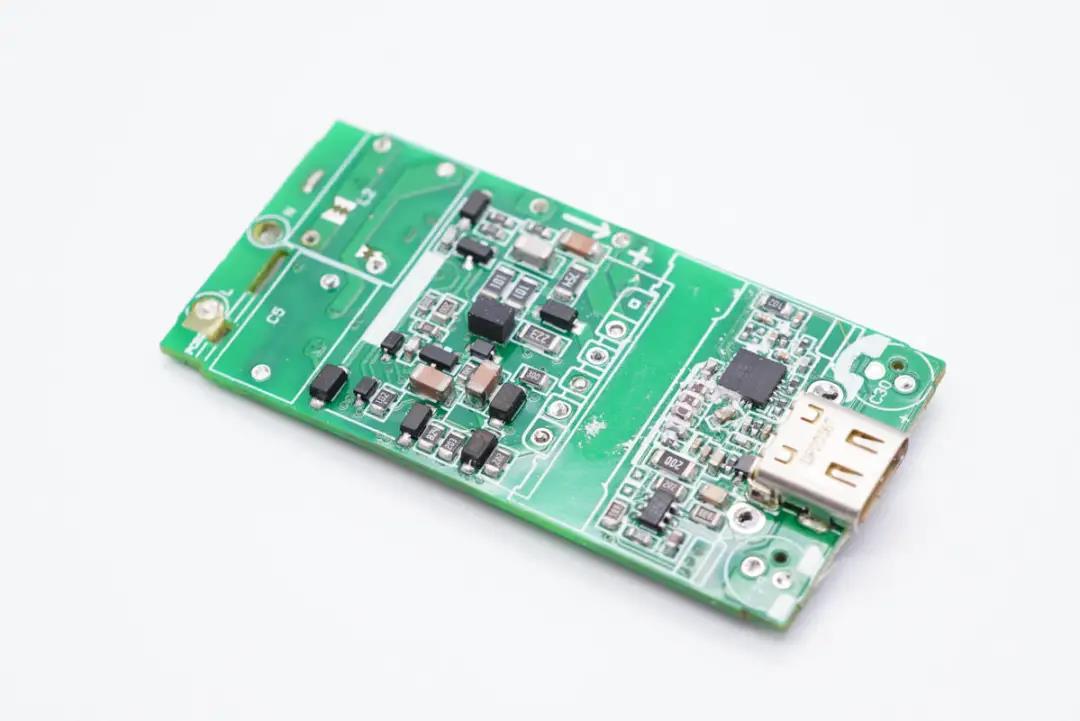

后面將主板正面的大器件拆掉可以發現，實際上將部分電阻、電容等小器件設在了正面，次級側還有同步整流控制器和協議IC。

通過觀察發現，聯想這款65W PD快充充電器采用了開關電源寬范圍輸出，由協議芯片控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。

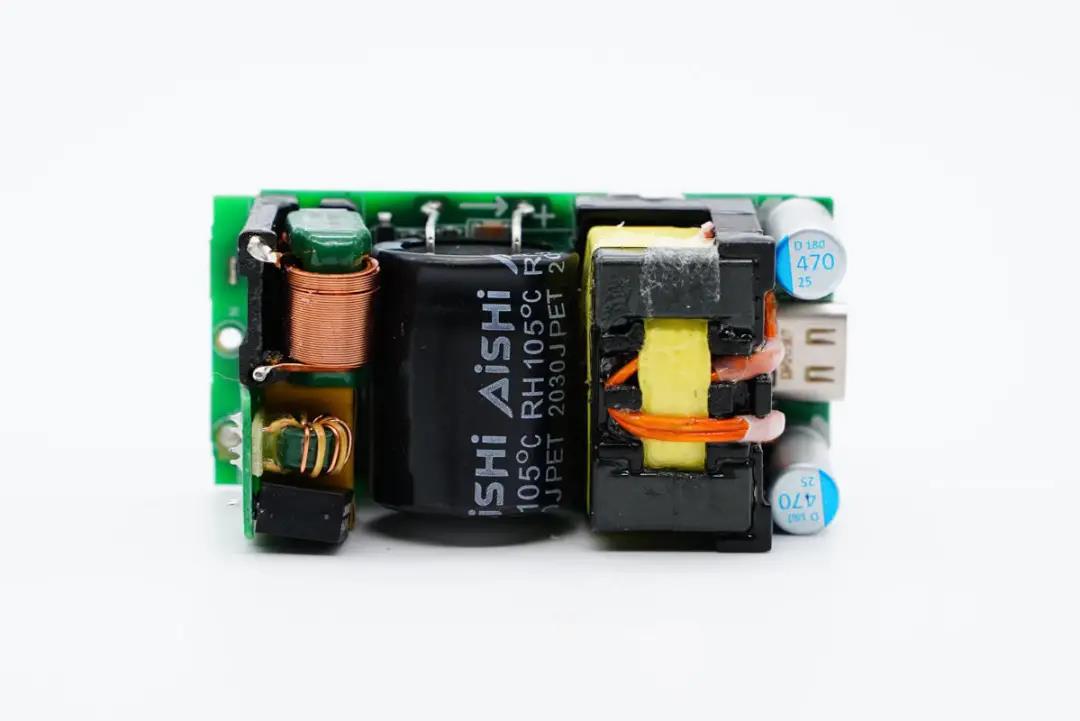

充電器輸入端設有小板，左側共模電感還配有塑料底座，中間橫置一顆高壓濾波電解電容，單顆大容量方案。

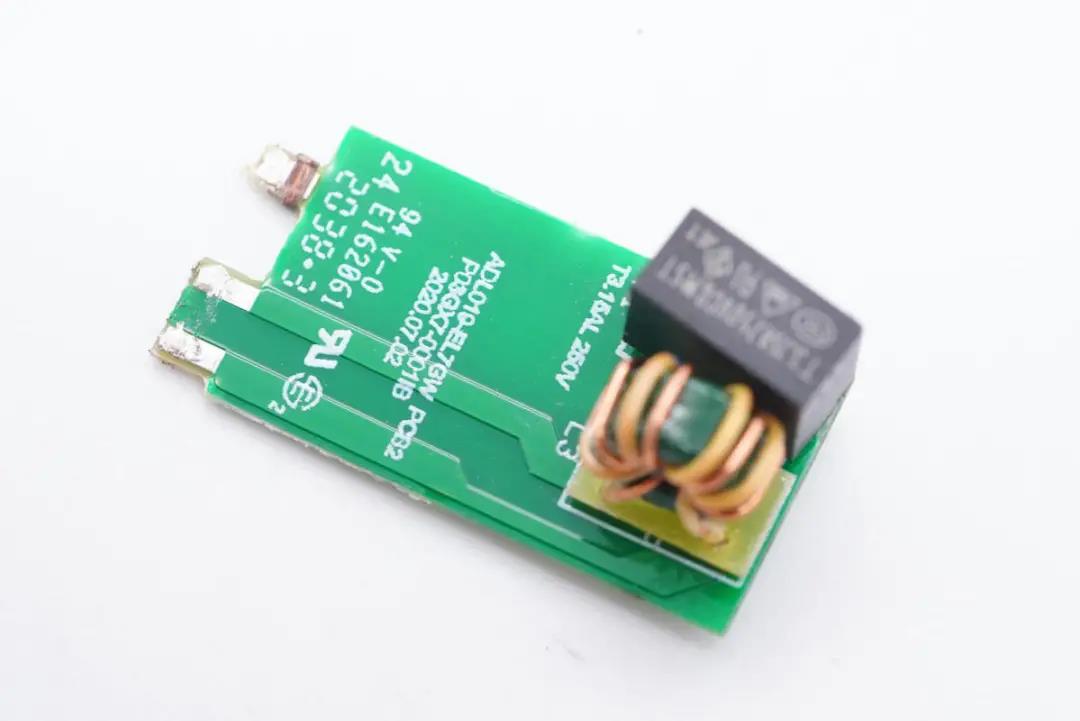

小板正面設有保險絲和共模電感，板子上有2020年7月2日生產日期。

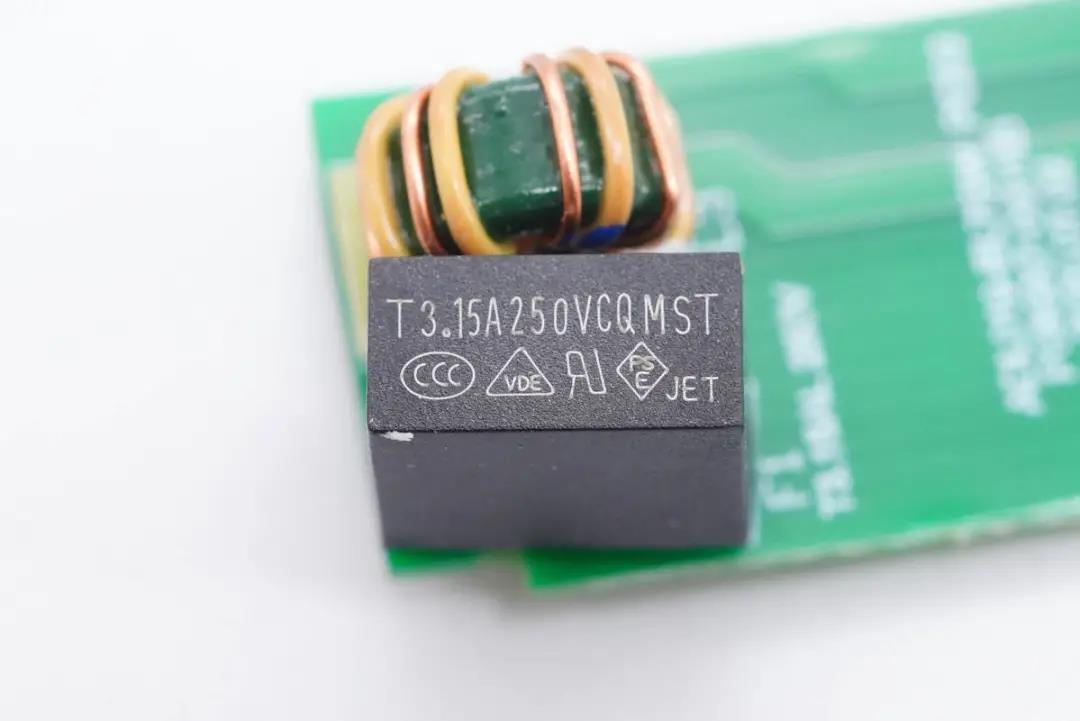

延時保險絲規格為3.15A 250V。

共模電感打膠加固，并設有隔離板。

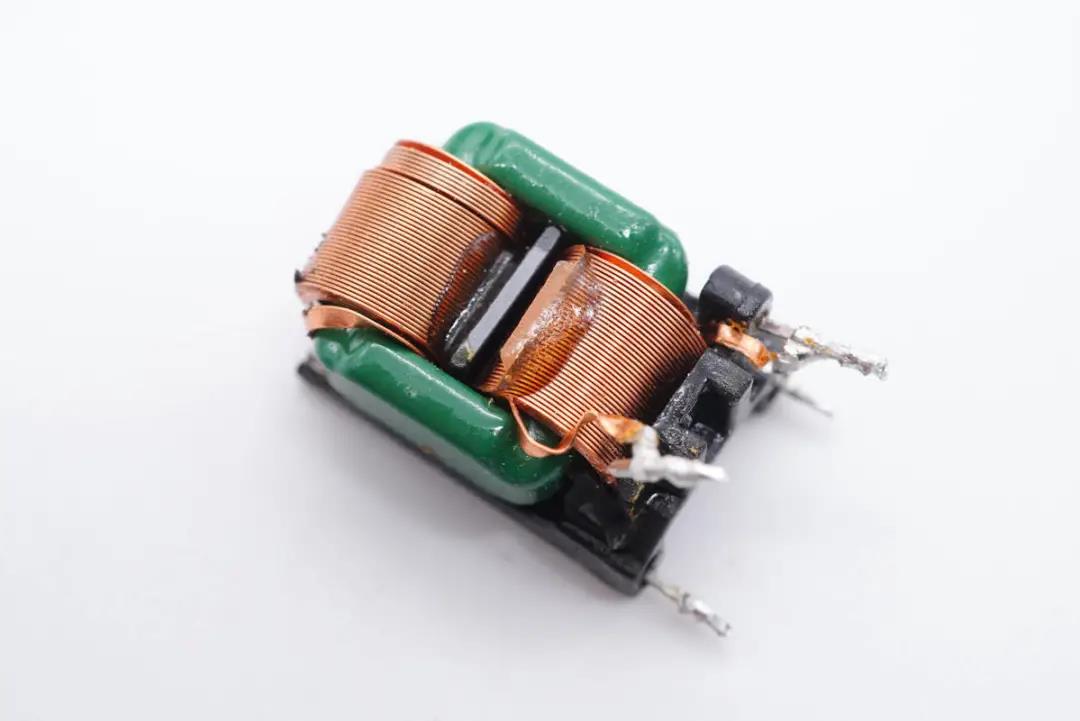

另一顆共模電感扁平銅帶繞制，綠色磁芯。輸入端設計兩級共模電感用于濾除EMI干擾。

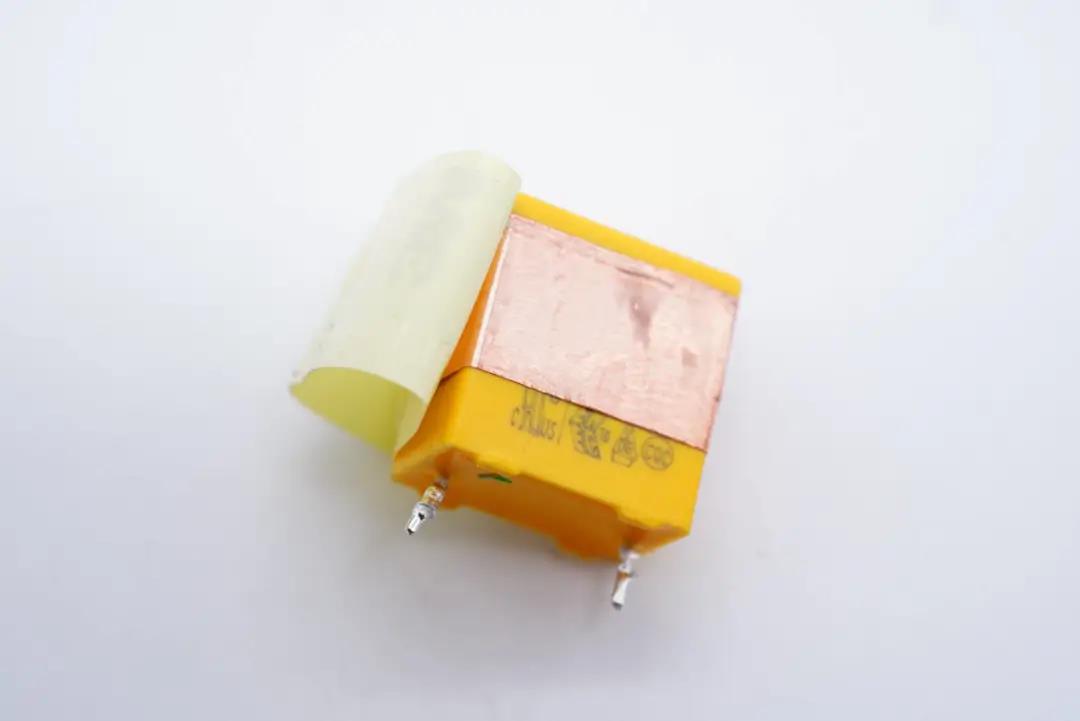

安規X電容套有一圈銅箔，并包裹絕緣膠帶。

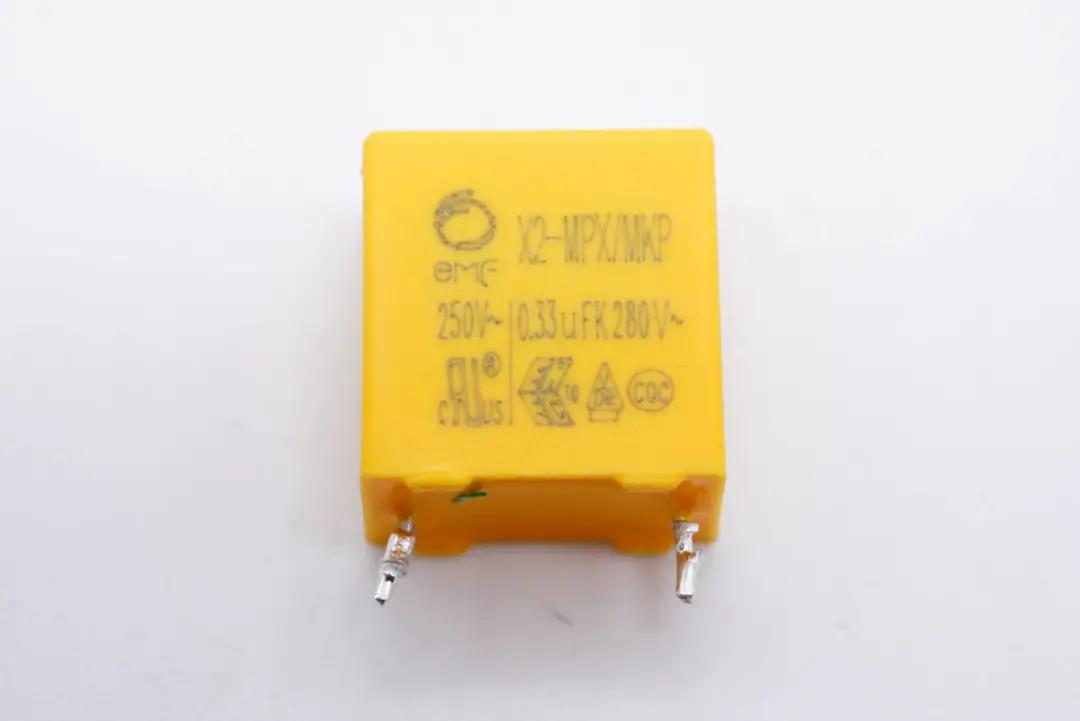

X電容特寫，容量0.33μF。

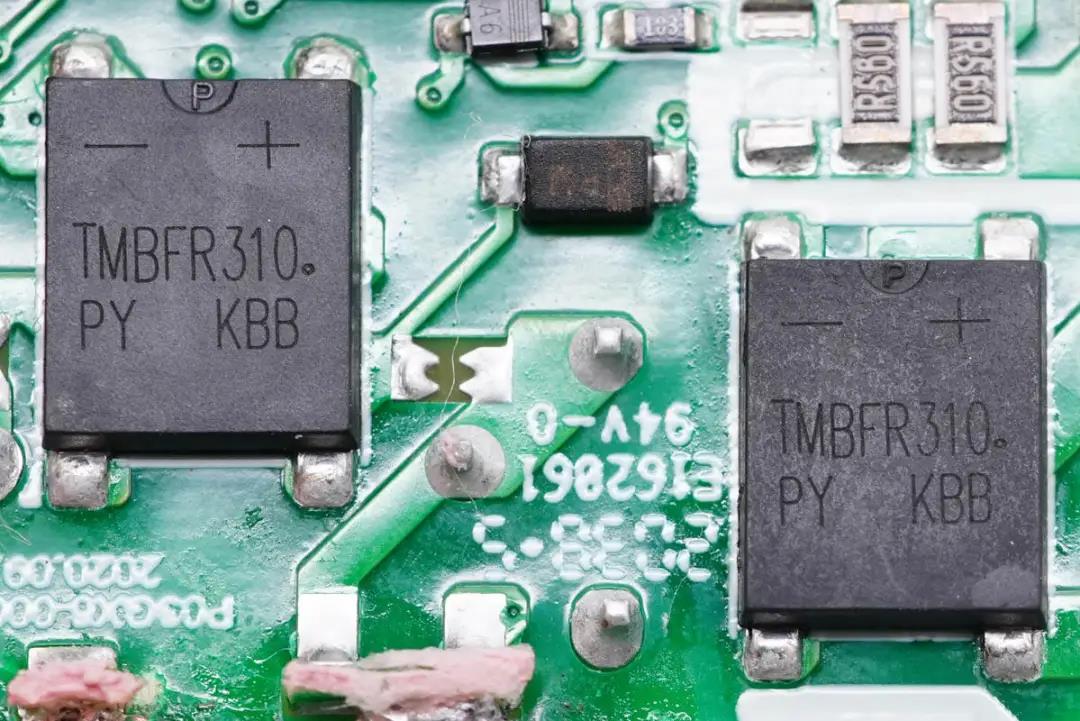

重慶平偉TMBFR310整流橋特寫，最高工作溫度150℃，最大浪涌電流90A，這里設置兩顆以均攤發熱。

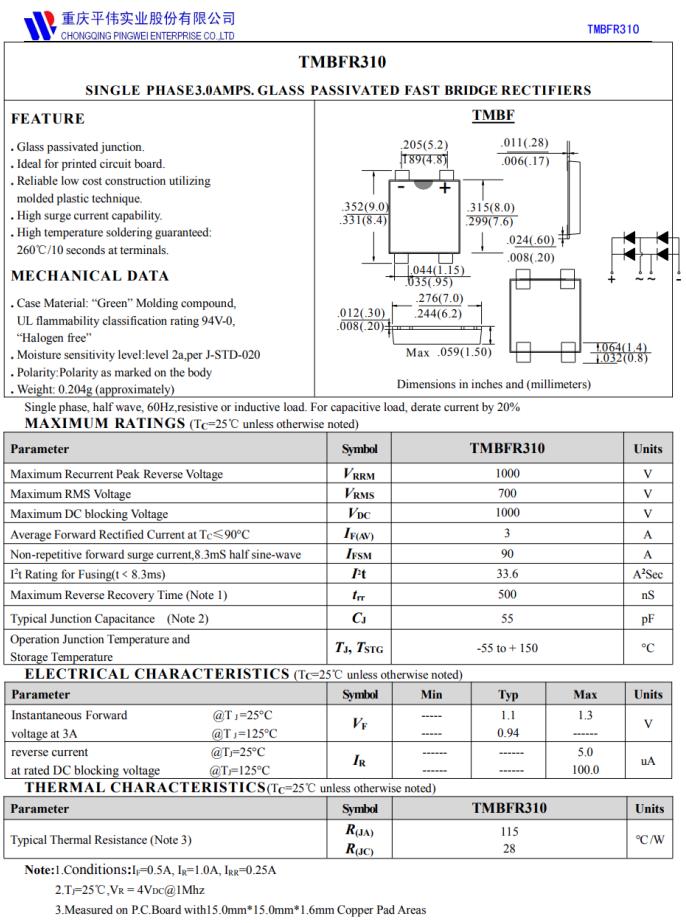

重慶平偉 TMBFR310 詳細資料。

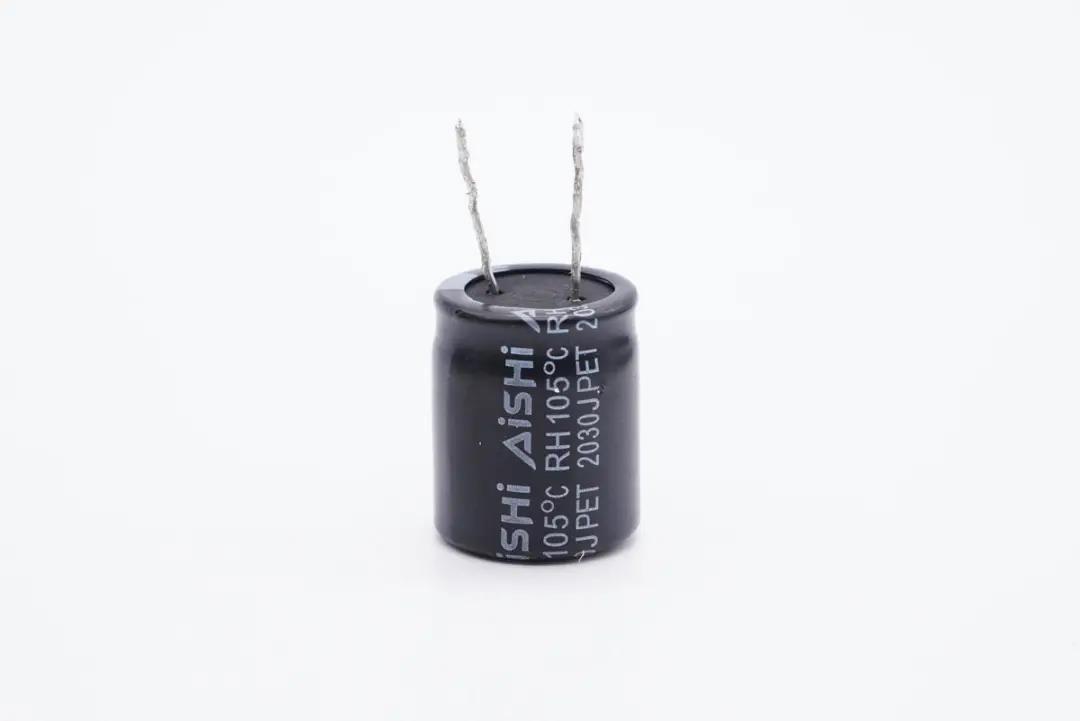

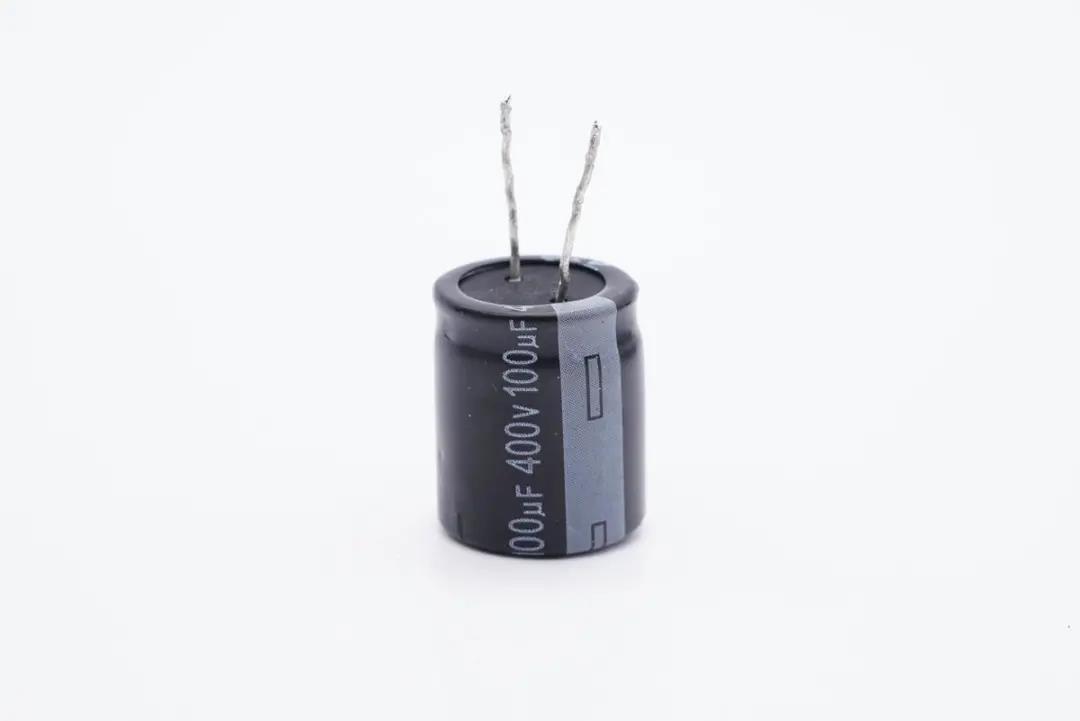

高壓濾波電解電容來自AiSHi艾華。

規格為400V 100μF。

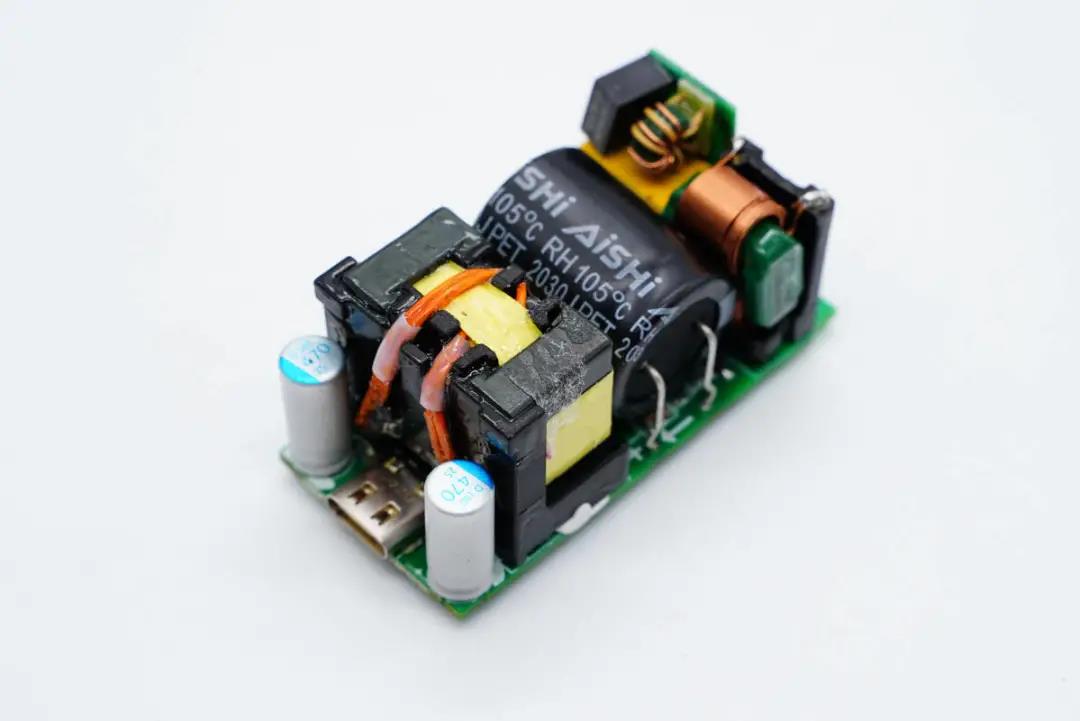

另一端設有變壓器，兩顆固態電容分布在兩側。

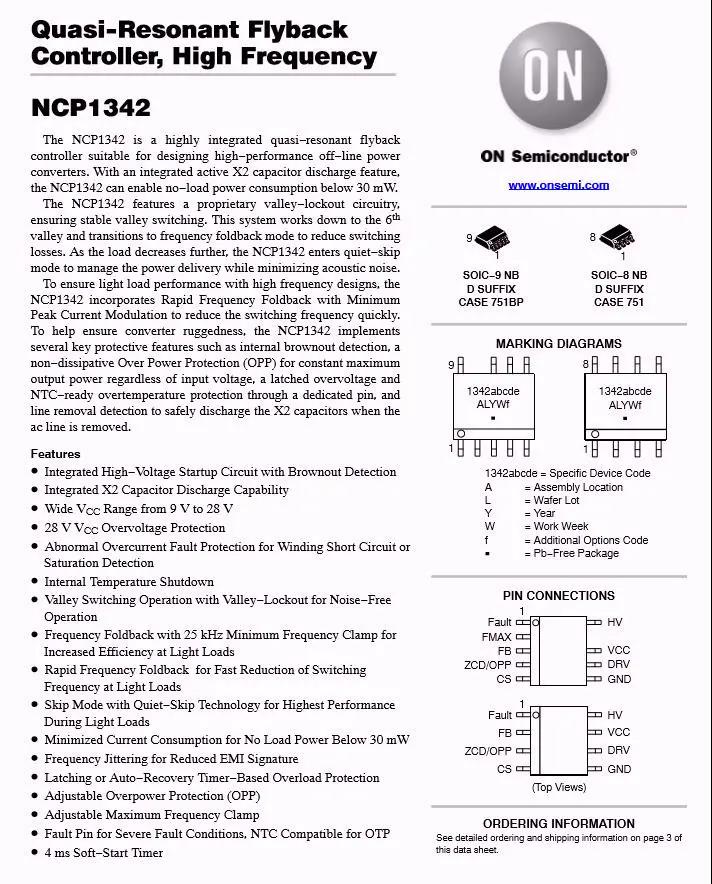

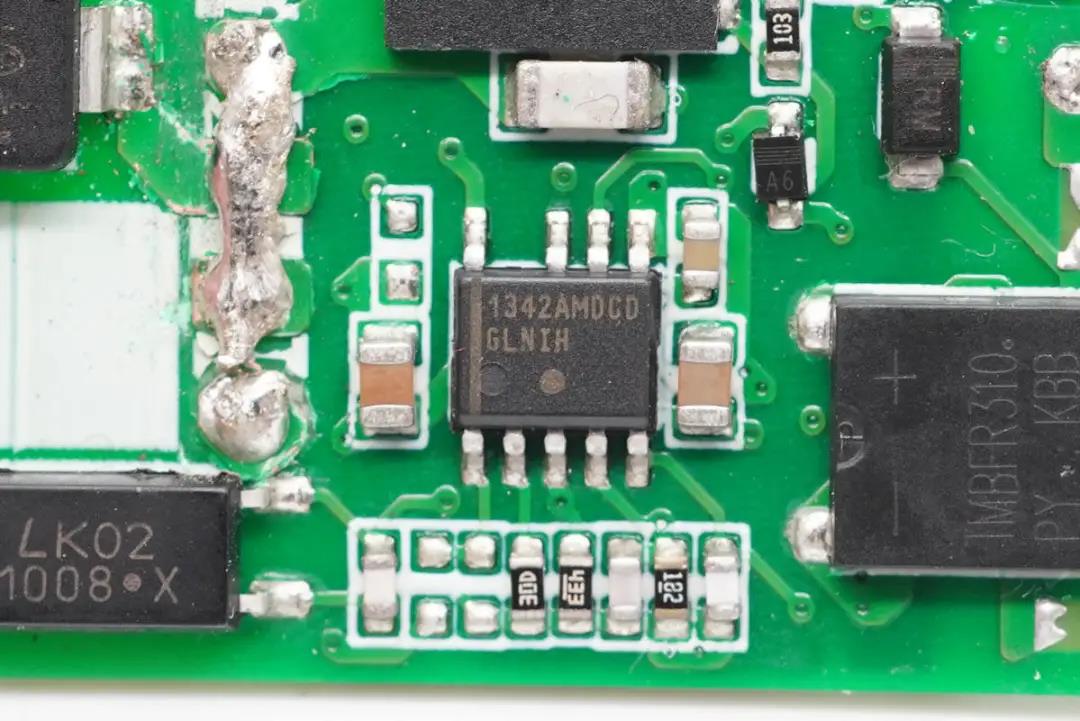

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

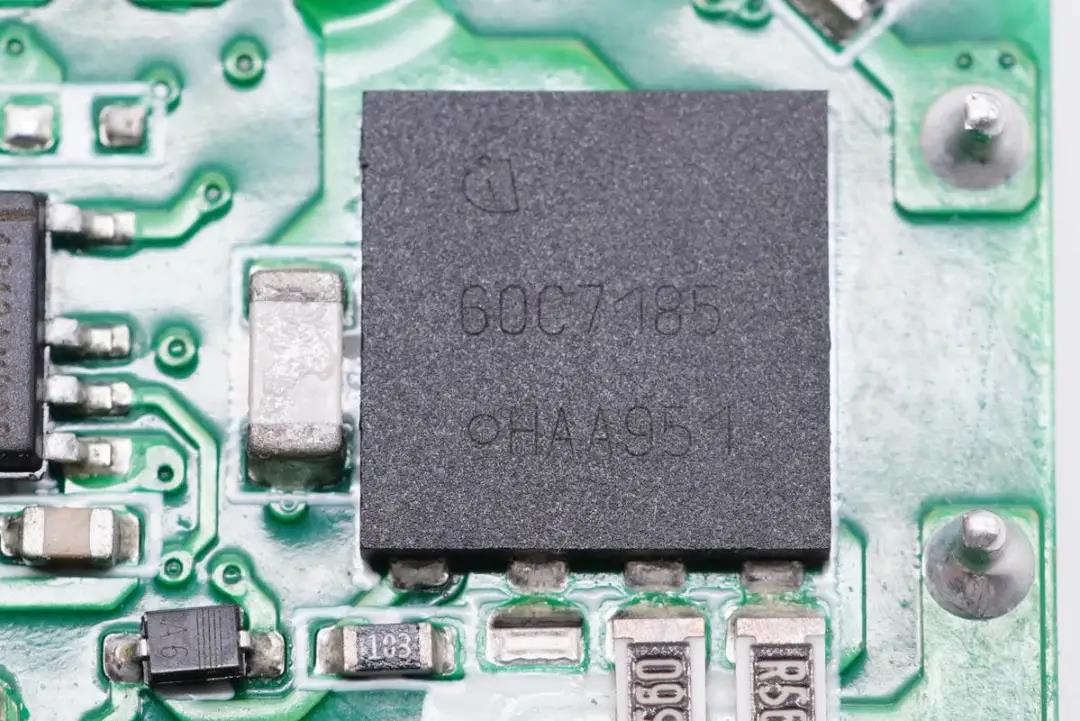

絲印60C7185，實際是英飛凌IPL60R185C7，耐壓650V，導阻185mΩ。

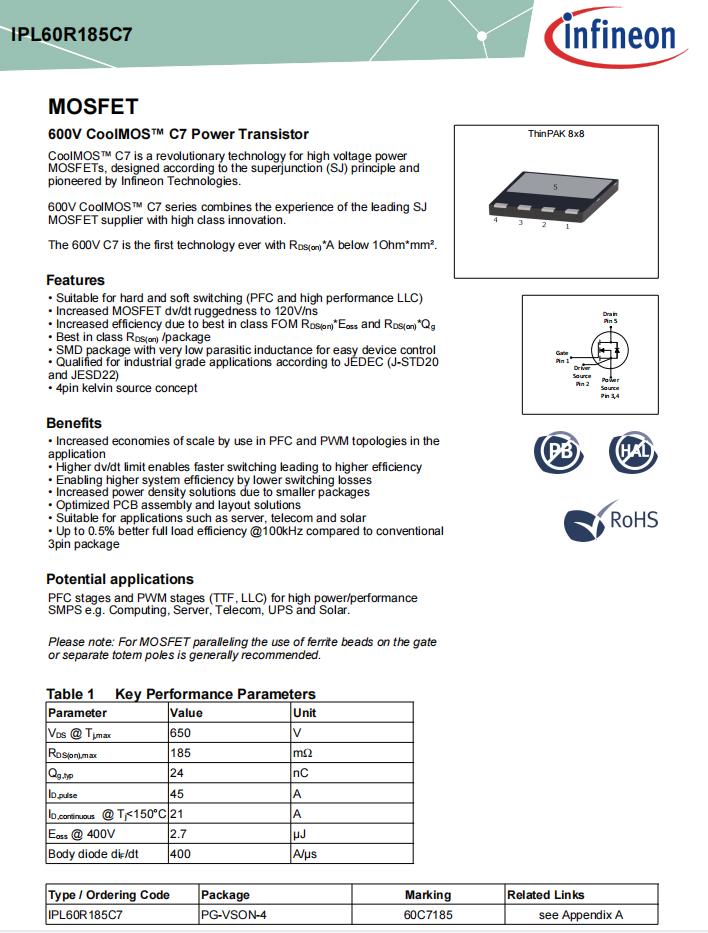

英飛凌IPL60R185C7資料信息。

變壓器特寫。

1008光耦，用于初級次級通信，反饋調節輸出電壓。

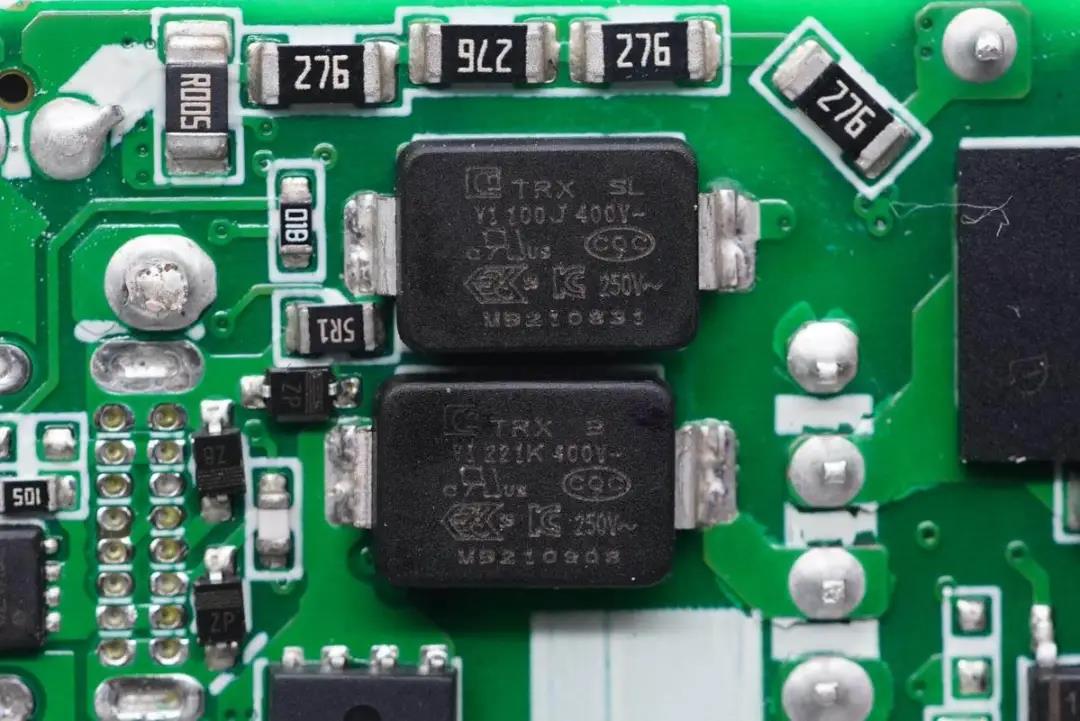

兩顆貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

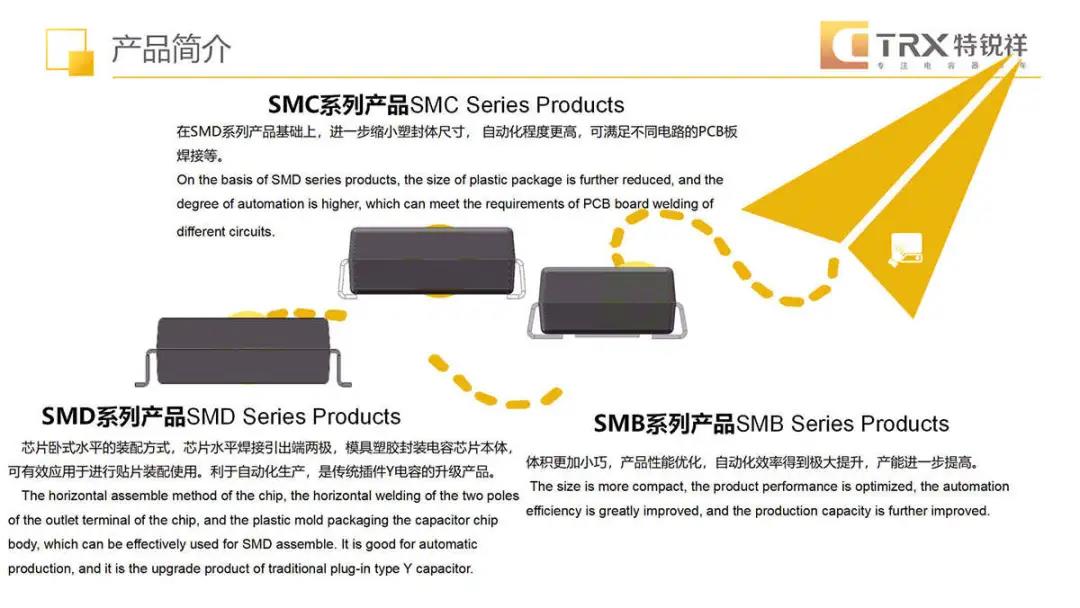

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

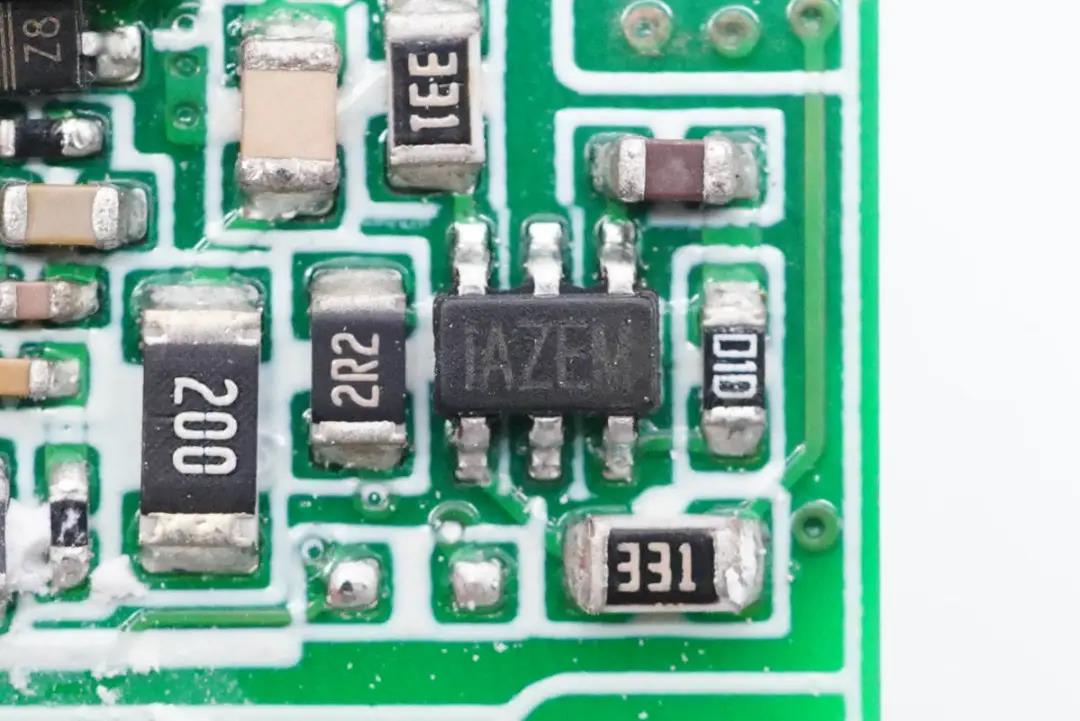

絲印IAZEM次級同步整流控制器，實際是MPS芯源半導體的MP6908，支持寬輸出電壓范圍，支持DCM/CCM/準諧振多種操作模式，支持高側和低側同步整流。

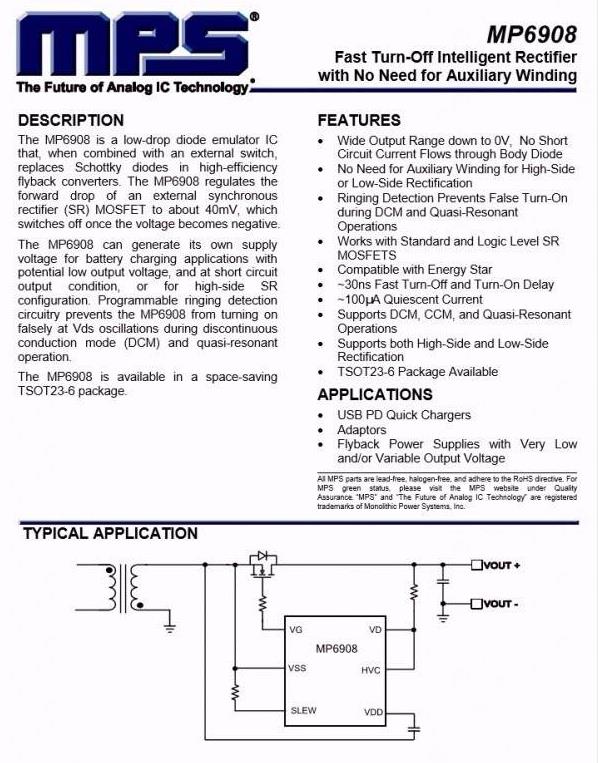

MP6908詳細規格參數。

充電頭網了解到，采用MPS MP6908的還有RedmiBook Pro 15筆記本標配100W充電器、宜家40W 2A1C桌面快充充電器、聯想筆記本65W PD快充充電器、三星65W PD快充充電器、閃極100W 3C1A氮化鎵快充充電器、安克65W PD快充、小米65W GaN充電器此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、紫米65W 2C1A桌面PD快充充電器等數十款產品采用。

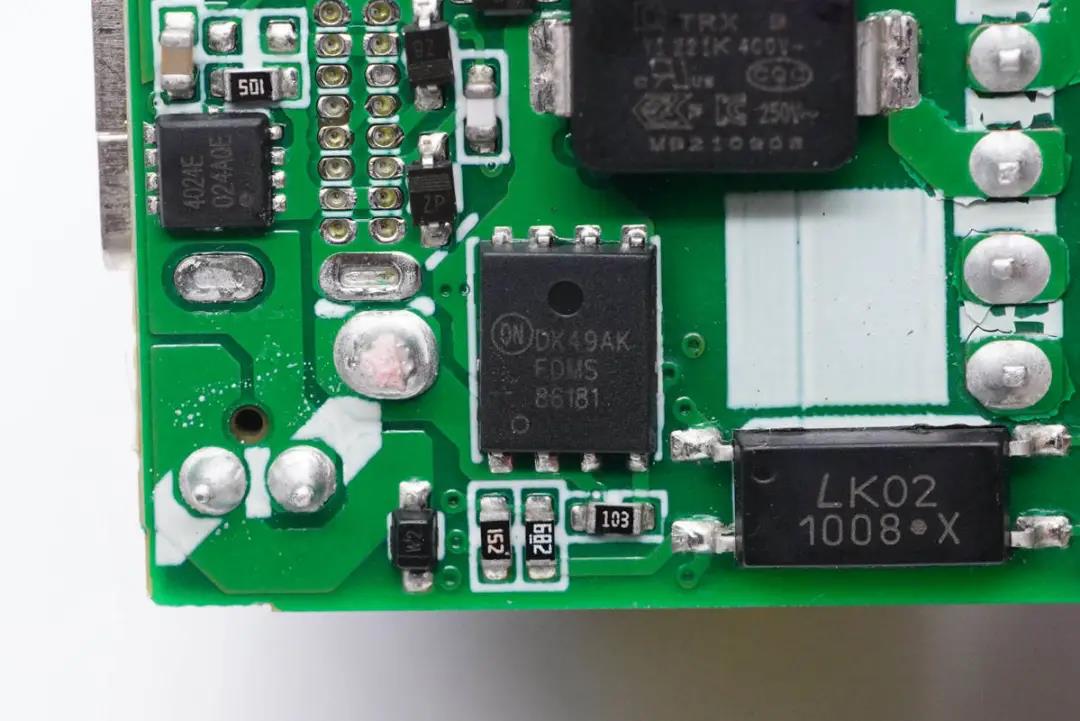

同步整流管采用安森美FDMS86181，耐壓100V，導阻4.2mΩ。

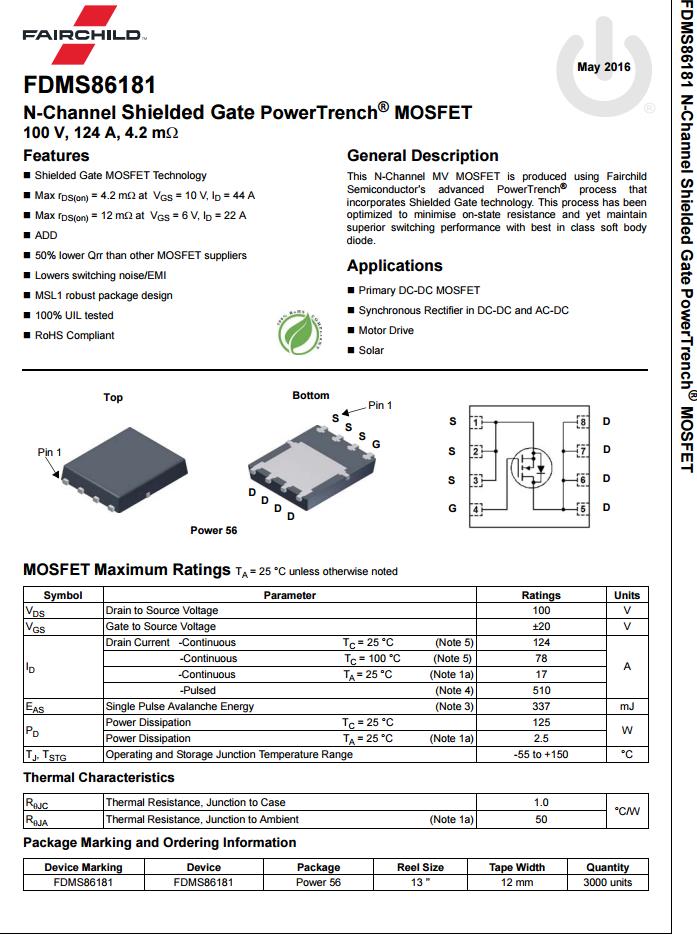

安森美FDMS86181資料信息。

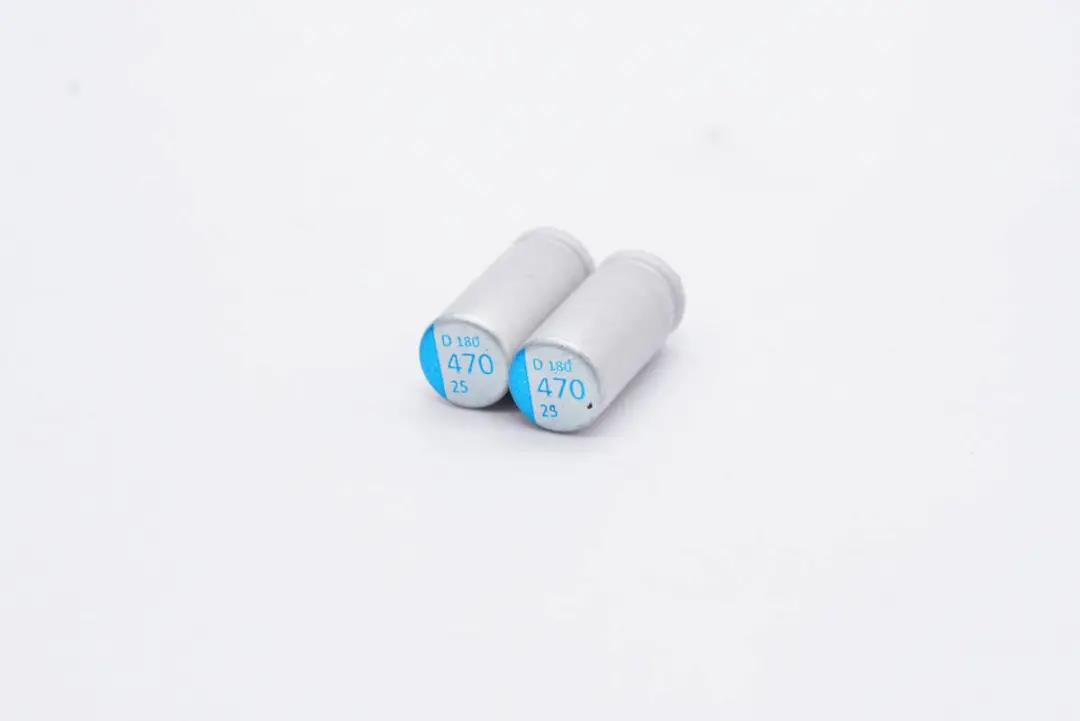

兩顆輸出濾波固態電容規格均為25V 470μF。

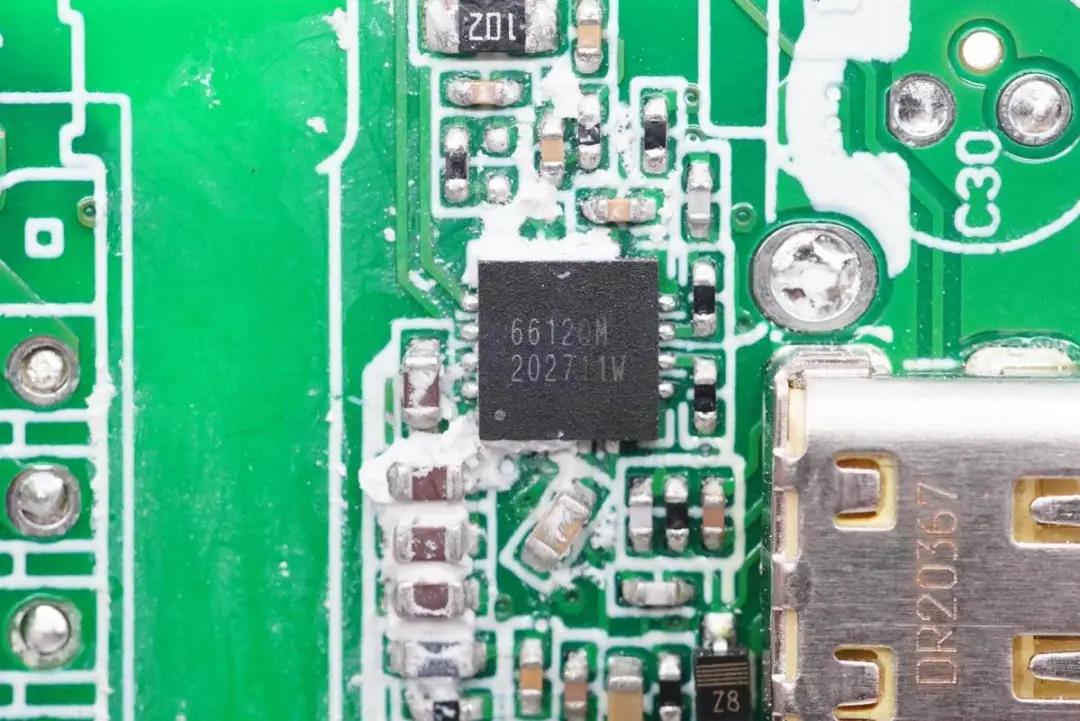

協議芯片采用通嘉LD6612QM，具有高度整合性，能減少外部零件，是具有整體成本與設計尺寸優勢的解決方案。

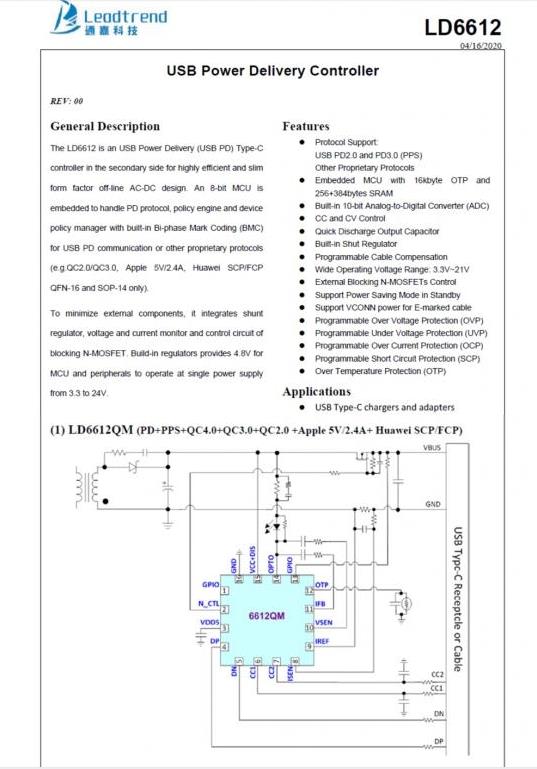

LD6612結合了USB-PD baseband PHY、Type-C cable偵測、并聯穩壓器、電壓和電流監控、負載開關NMOS控制電路及微控制器。芯片內建的穩壓器可讓工作電壓操作于3V~24V，協議支持：PD3.0、PPS、FCP、SCP、QC5、QC4+、QC3.0、QC2.0、Apple5V2.4A、BC1.2等。

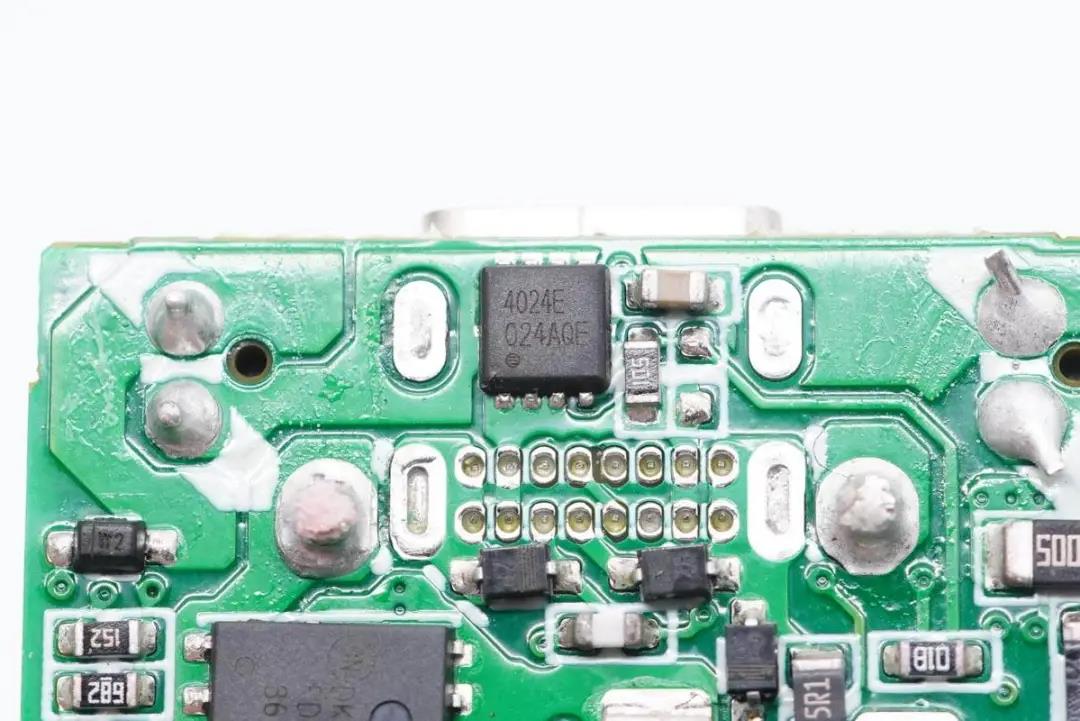

輸出VBUS開關管采用富鼎AP4024EYT，NMOS管，耐壓30V，導阻4.5mΩ。

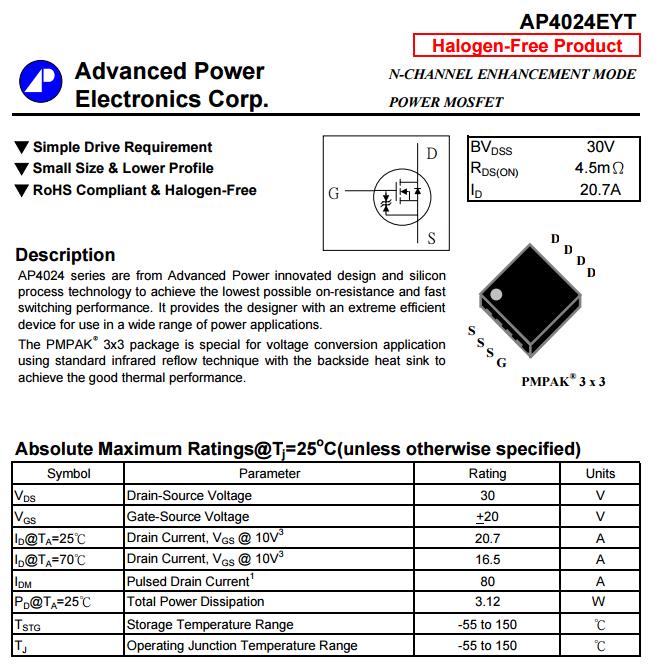

富鼎AP4024EYT資料信息。

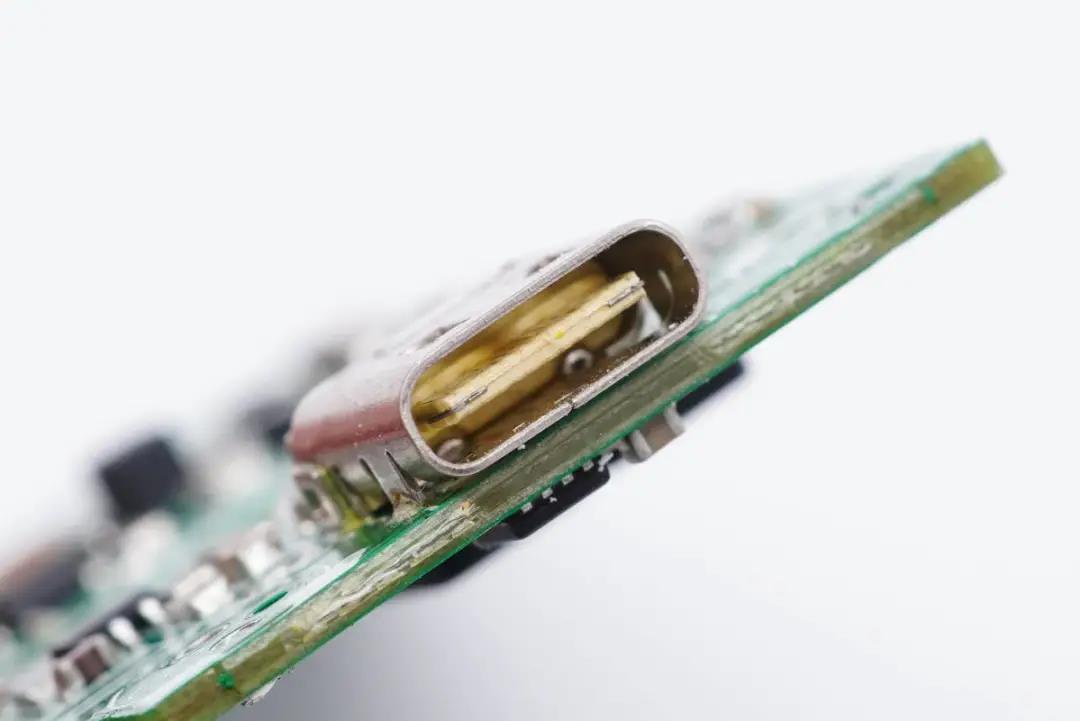

USB-C母座特寫，過孔焊接。

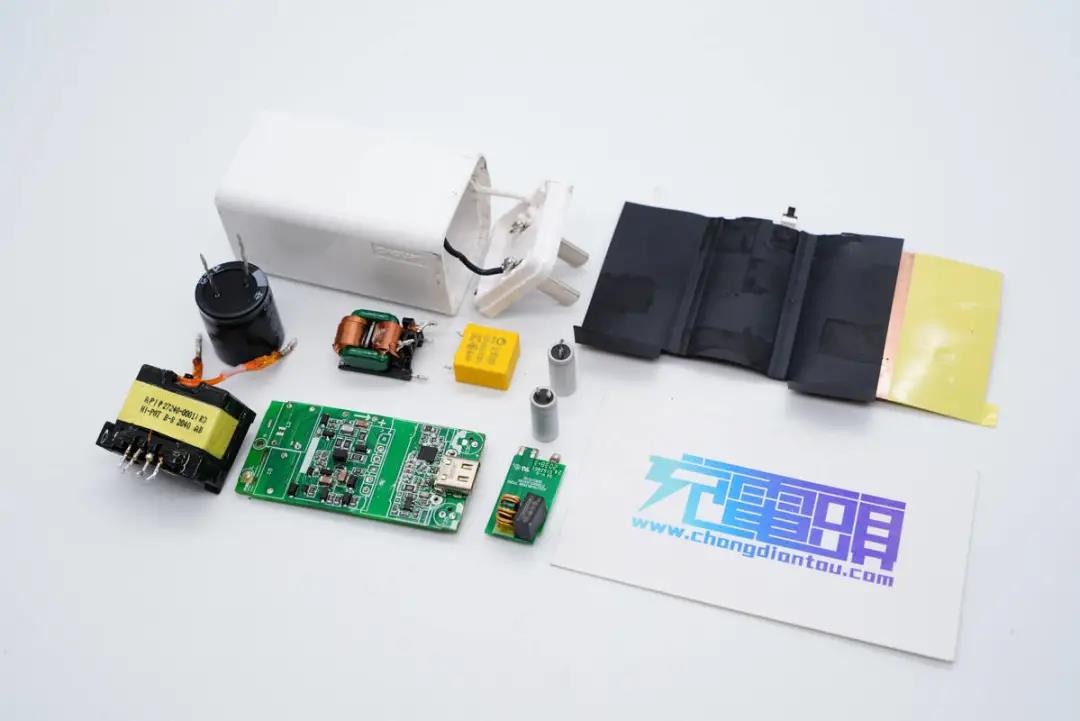

全部拆解完畢，來張全家福。

充電頭網拆解總結

聯想這款充電器在白色外殼襯托下顯得非常簡潔，腰身上設有Lenovo品牌和65W功率字樣，輸入端配備固定式插腳。性能上支持QC3.0、QC4+、PD3.0、PPS快充協議，具備5V3A、9V3A、15V3A、20V3.25A、5-20V3.25A電壓檔位，滿足筆電、手機快充需求。

充電頭網通過拆解了解到，充電器PCBA模塊規劃得非常簡潔有層次，采用安森美NCP1342搭配英飛凌IPL60R185C7高壓MOS，以及MPS MP6908搭配安森美FDMS86181同步整流管組成開關電源，通過通嘉LD6612QM協議芯片控制輸出電壓。采用一顆艾華大容量電容進行輸入濾波以及兩顆固態電容進行輸出濾波，整體用料也很扎實。
