最近充電頭網拿到了UGREEN綠聯一款小金剛20W PD快充充電器，其配備可折疊插腳，整體看上去十分光滑簡潔。另外充電器支持PD、PPS等快充，兼容性不錯，可滿足iPhone 12系列手機快充需求。下面就對這款充電器進行拆解，一起來看看設計做工。

此前充電頭網還拆解過綠聯18W PPS充電器、MFi認證18W PD快充充電器、20W PD快充、30W USB PD充電器、2A2C 48W智能充電器、65W USB PD氮化鎵快充充電器、65W 3C1A氮化鎵快充充電器、65W 4C口氮化鎵快充等多款充電配件，大家可以點擊藍色字體查閱。

一、綠聯小金剛20W充電器外觀

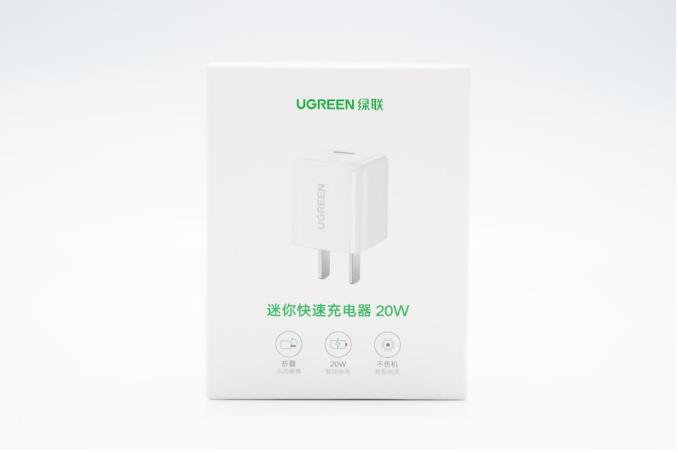

包裝盒正面印有UGREEN綠聯品牌、充電器外觀圖、名稱以及三大賣點標識，字體采用綠色配色，與品牌相呼應。

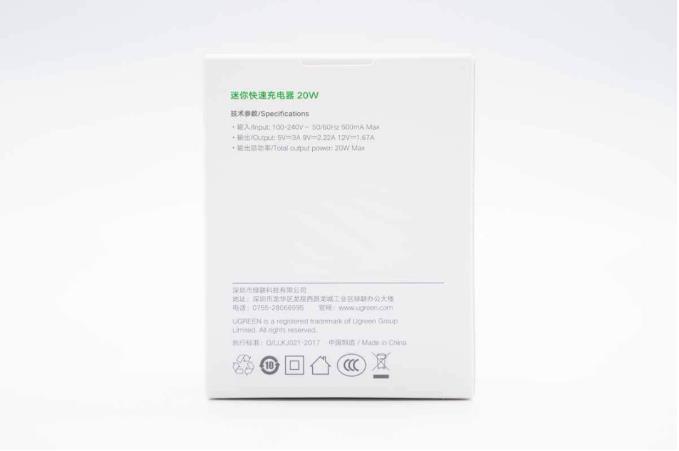

背面印有充電器參數和綠聯科技有限公司的基本信息。

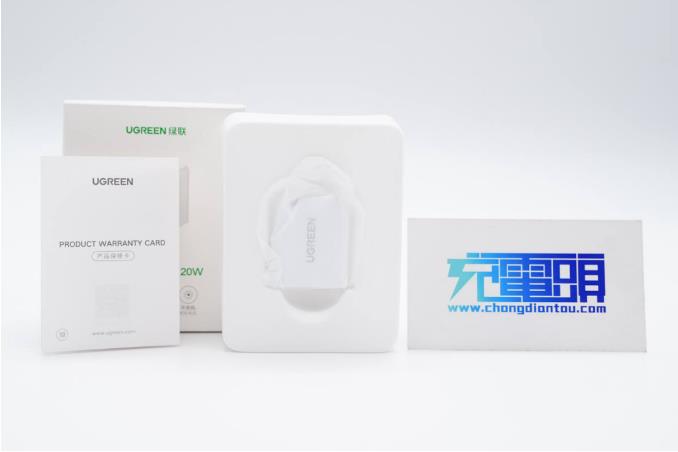

包裝內含充電器和使用說明書，充電器外套防塵塑料袋。

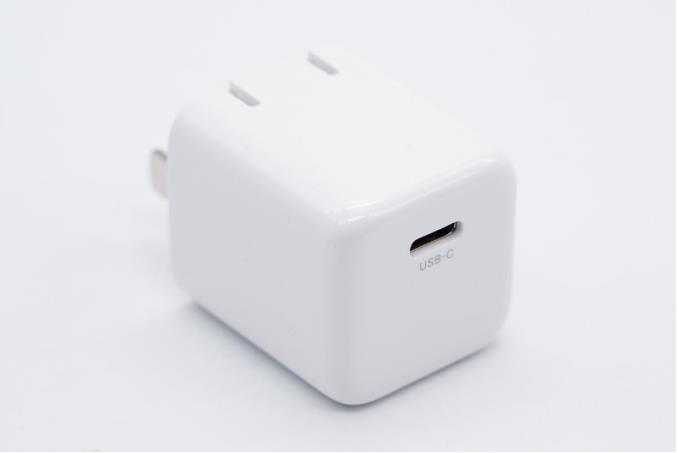

充電器采用PC阻燃材質白色外殼，腰身以及頂部外殼烤漆烤漆工藝處理，整體設計非常簡潔光滑。

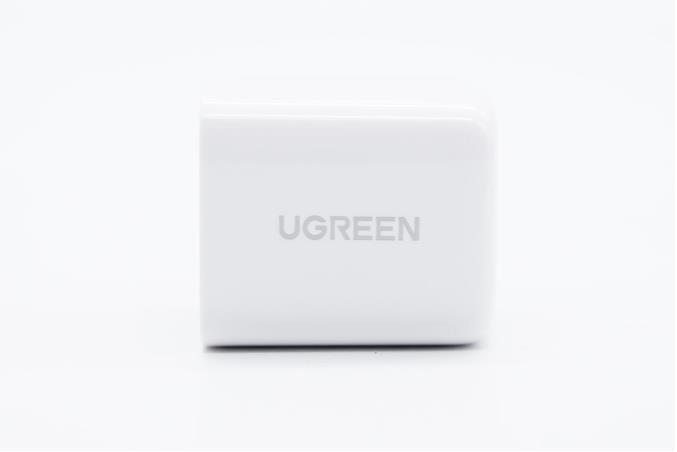

腰身一面印有UGREEN品牌。

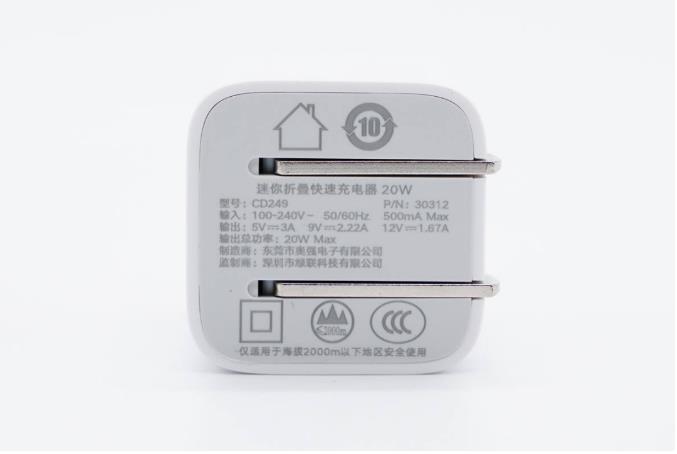

輸入端外殼上印有充電器參數

型號：CD249

輸入：100-240V~50/60HZ 0.5A

輸出：5V3A、9V2.22A、12V1.67A

制造商：東莞市奧強電子有限公司

監制商：深圳市綠聯科技有限公司

產品已經通過了3C認證。

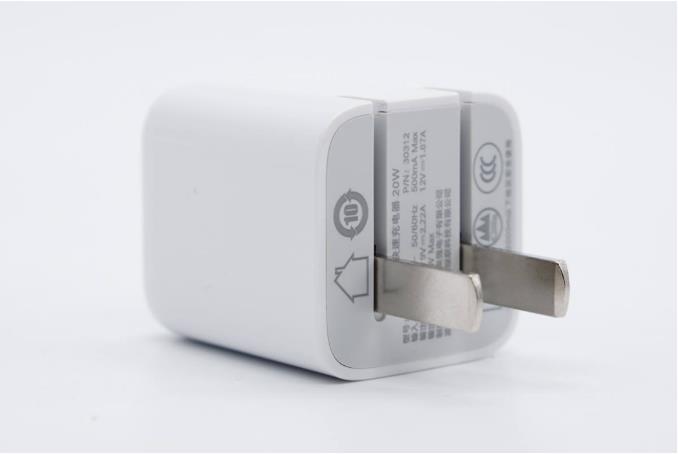

此外輸入端采用切面設計，可以更好貼合插座或者墻壁；配備可折疊國標插腳，外出攜帶方便。

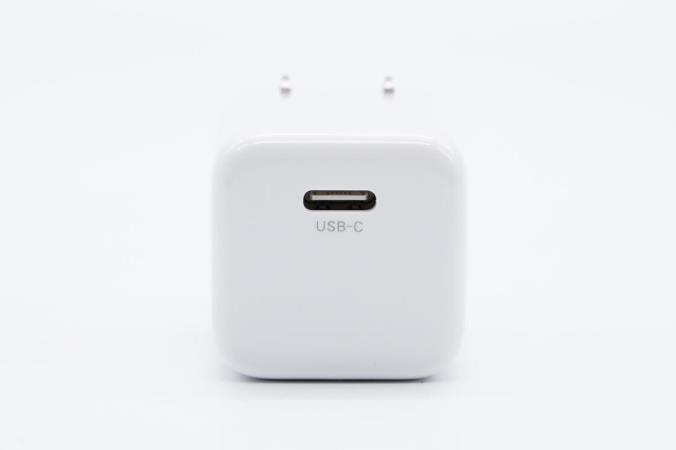

頂部邊緣光滑圓潤，USB-C口靠側邊設計，白色膠芯。

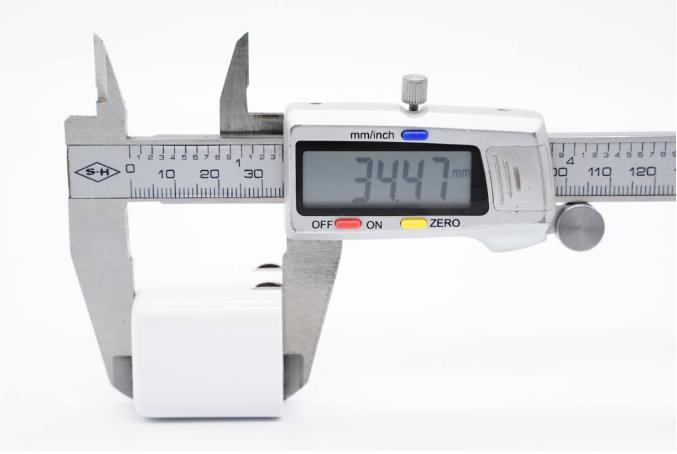

使用游標卡尺實測充電器機身高度為34.47mm。

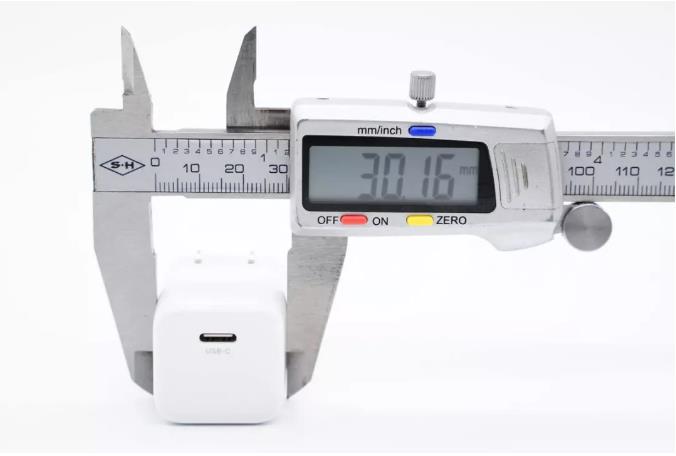

寬度為30.16mm。

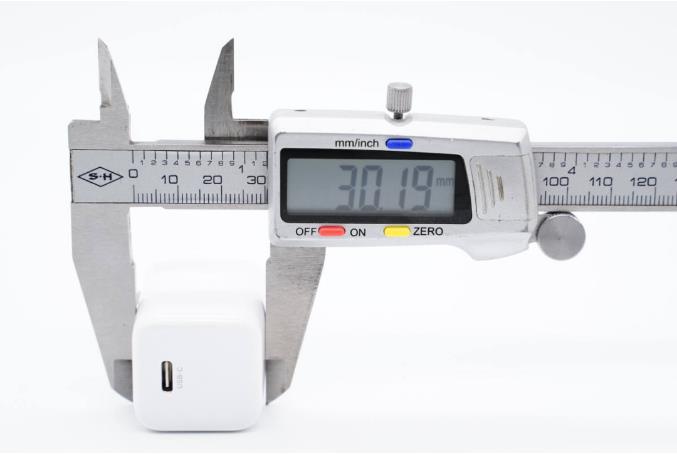

厚度為30.19mm。

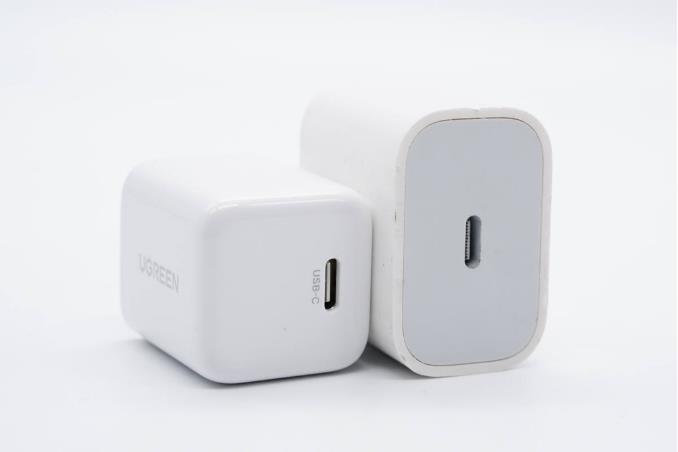

和蘋果20W充電器直觀對比，體積優勢明顯。

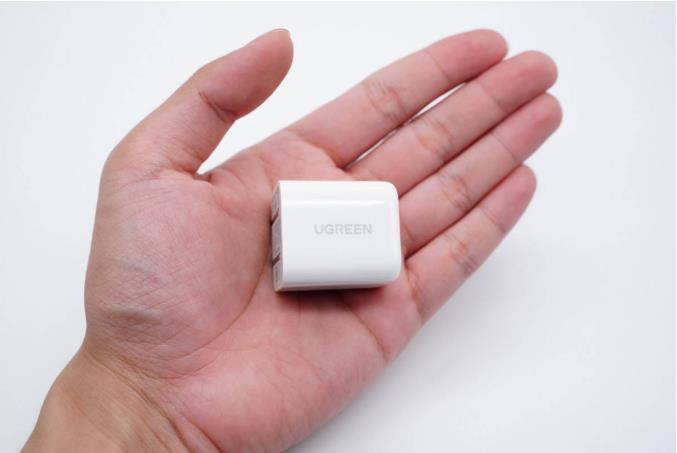

拿在手上的直觀感受。

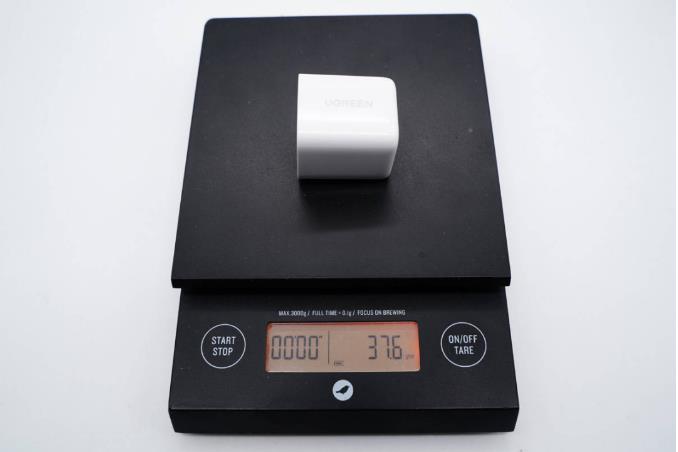

凈重約為38g。

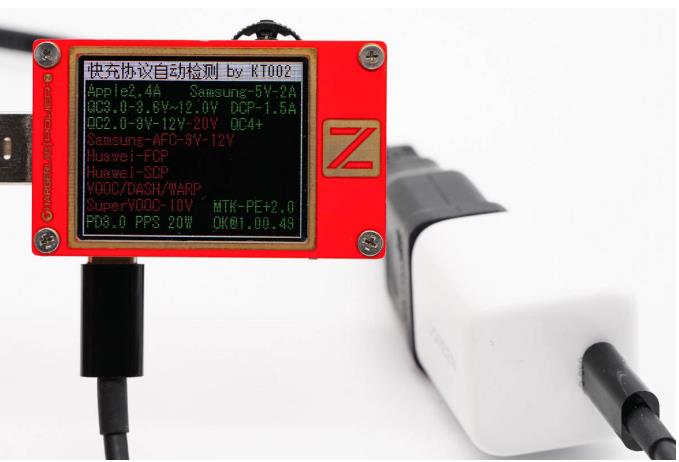

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、PE2.0、PD3.0、PPS快充協議。

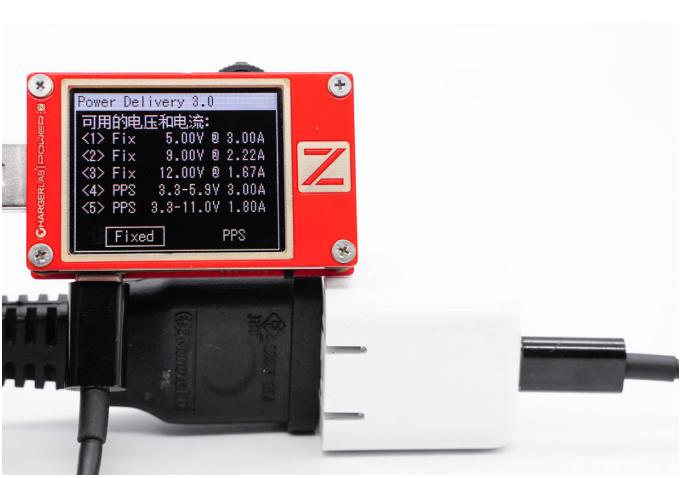

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。

二、綠聯小金剛20W充電器拆解

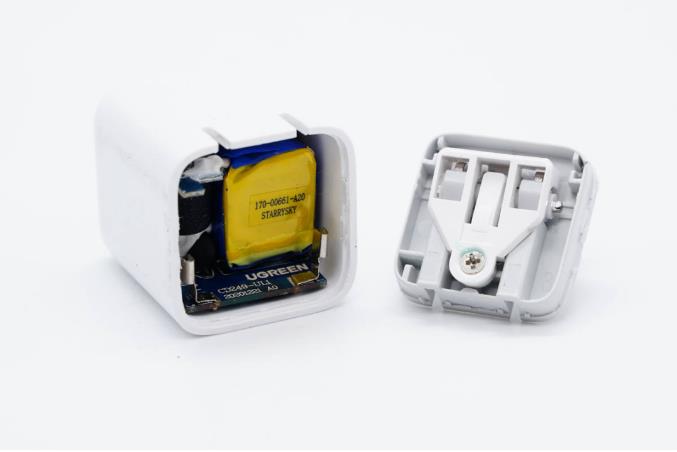

將輸入端外殼拆開，插腳通過塑料板和螺絲封裝固定，并通過金屬片接觸通電。

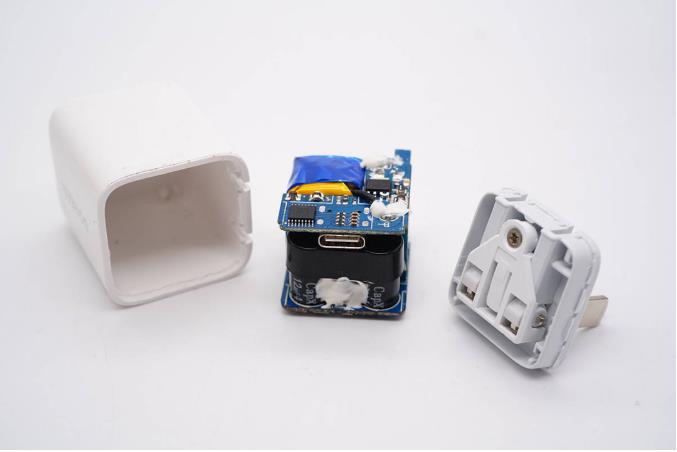

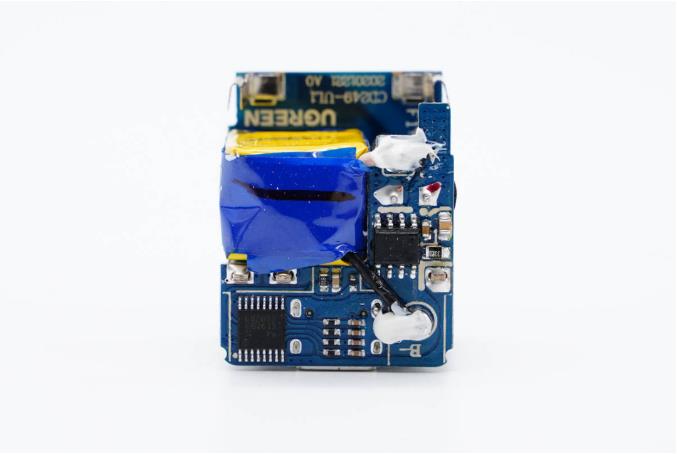

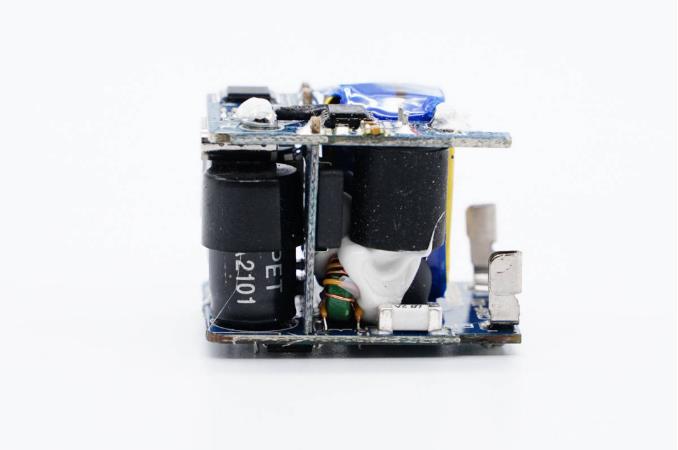

充電器采用三塊PCB板組合焊接設計，連接小板設在中間，整體形成一個“工”字結構，整體平衡性會更好。

連接小板右側設有保險絲、NTC浪涌抑制電阻以及共模電感，同時元器件打膠加固。

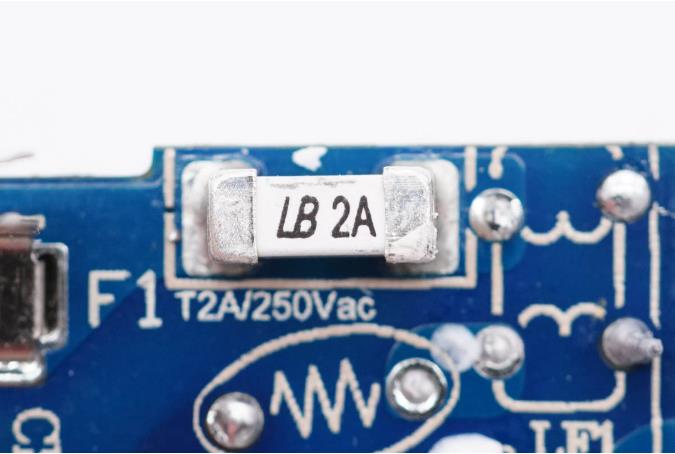

貼片保險絲特寫，額定電流2A。

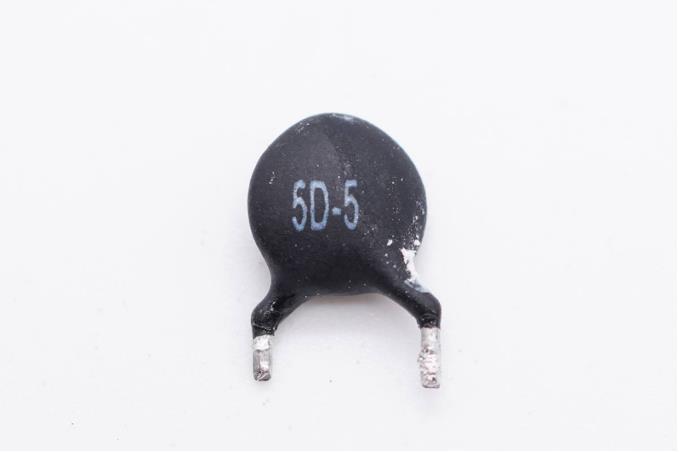

NTC浪涌抑制電阻用于抑制上電浪涌電流。

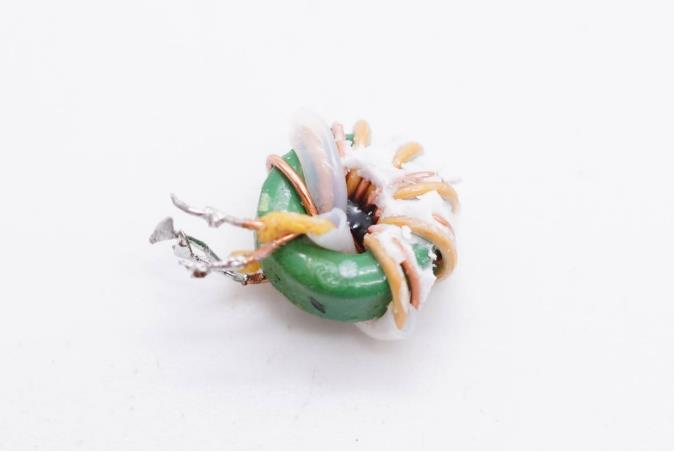

共模電感特寫，用于濾除EMI干擾。

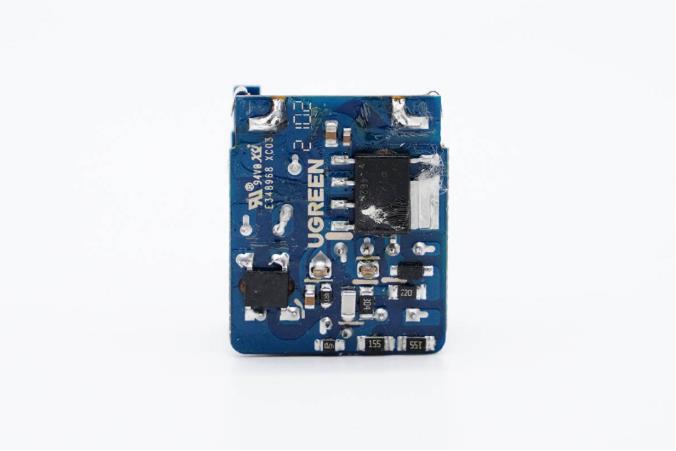

輸入端小板背面設有整流橋和主控芯片。

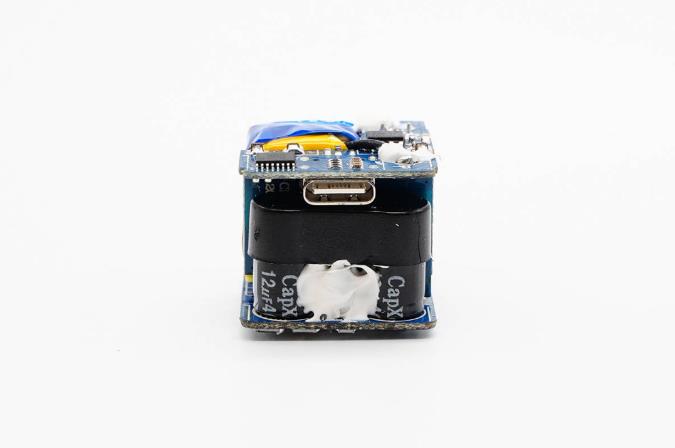

連接小板另一側設有兩顆高壓濾波電解電容以及工字電感，電容頂部有絕緣套管，與次級小板絕緣。

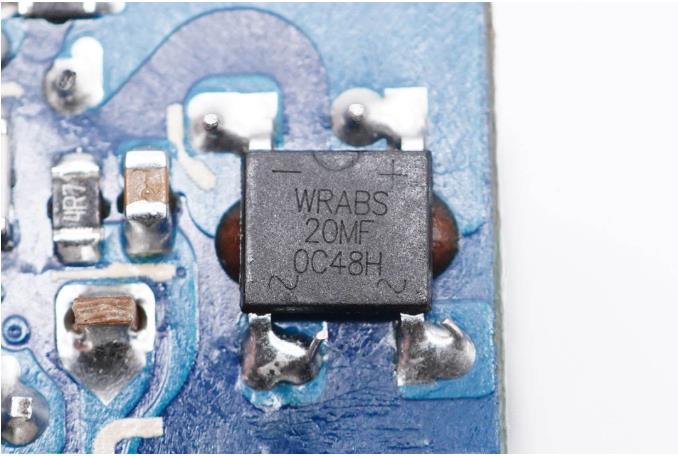

WRABS20MF整流橋特寫。

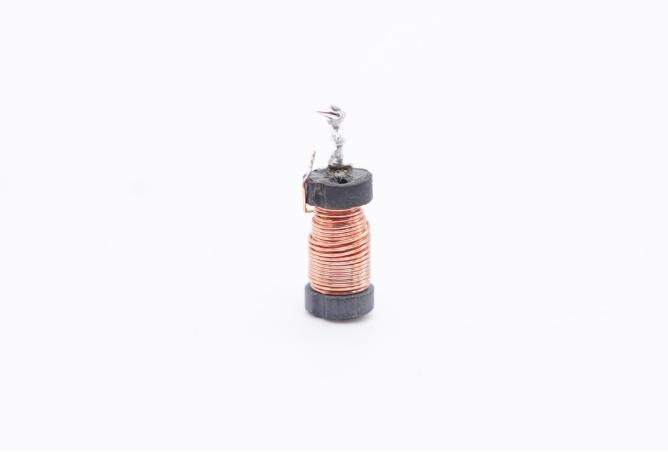

工字電感特寫。

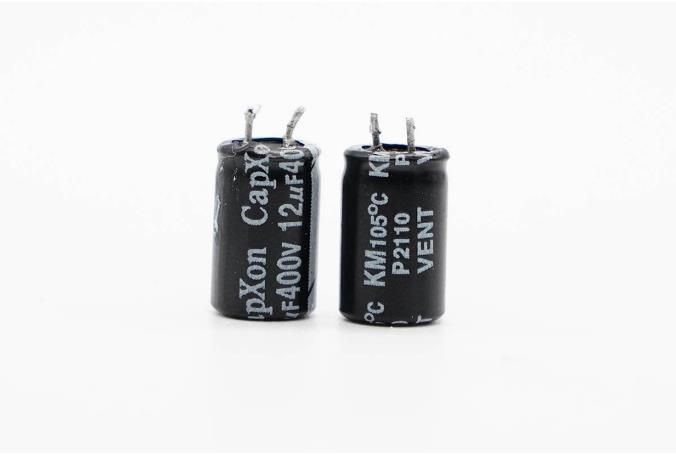

兩顆電解電容均為CapXon豐賓品牌，規格都是400V 12μF。

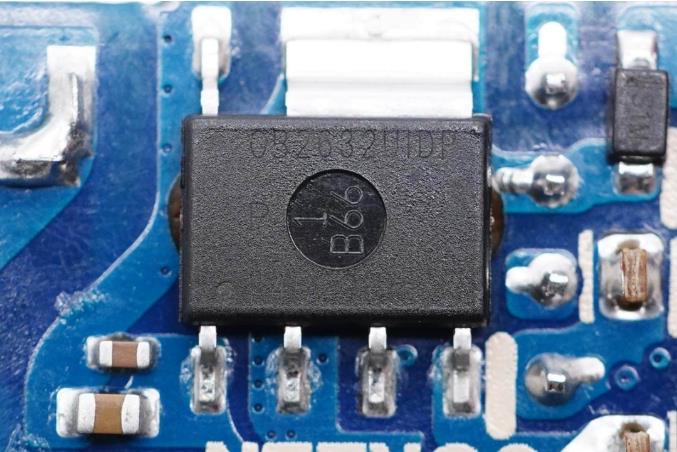

充電器主控芯片采用昂寶OB2632。該芯片支持PD電源適配器和寬輸出范圍適配器，支持擴展的突發模式控制以提升效率和降低待機功耗，支持自恢復的逐周期電流限制和過載保護。

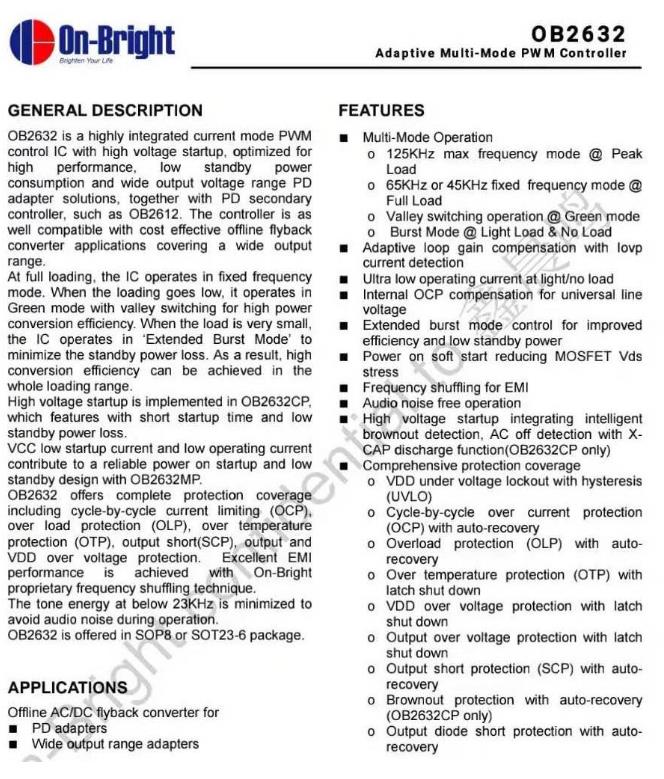

昂寶OB2632資料信息。

充電頭網了解到，采用昂寶OB2632的產品還有飛利浦45W 3A1C多功能轉換插頭、Grandstar 2A1C 61W快充充電器、邦克仕18W PD充電器、ANKER單口30W PD充電器A2014、HELPERS LAB 2A2C 75W快充充電器、京造63W PD三口快充充電器、MOMAX 66W PD充電器等數十款電源產品采用。

輸出端小板對應變壓器處鏤空處理，以減小充電器體積。

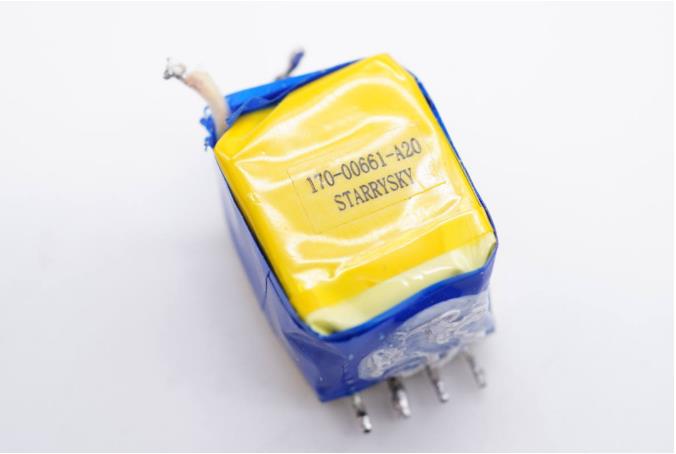

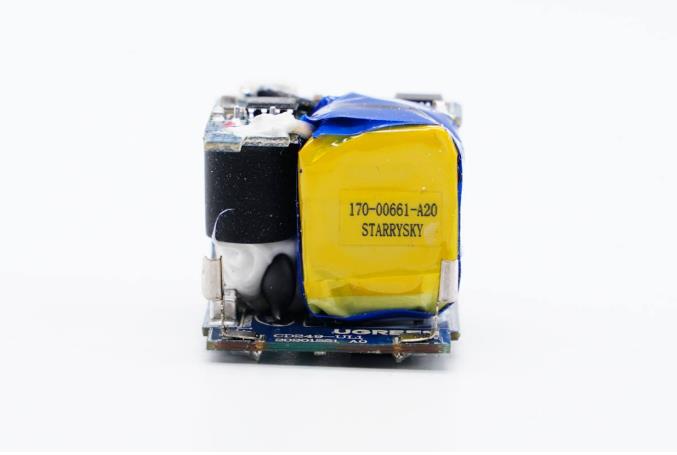

變壓器采用藍黑絕緣膠帶包裹，側面貼有信息標簽。

輸出端小板背面設有次級同步整流芯片和協議IC，變壓器次級輸出線焊點打膠加固。

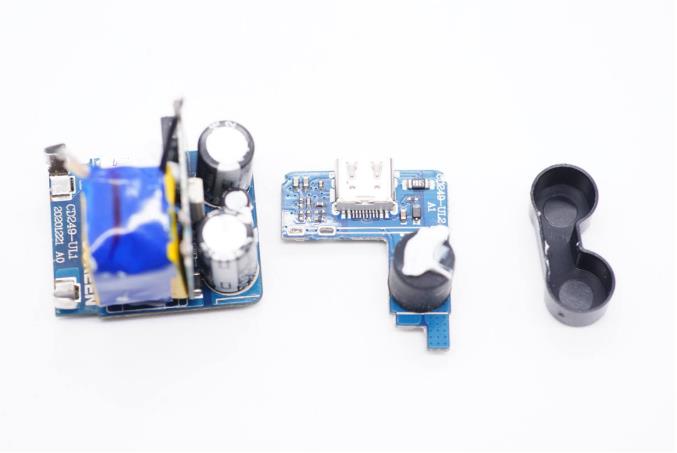

將輸出小板拆下，小板上元器件與初級元器件交錯布置，提高空間利用率。

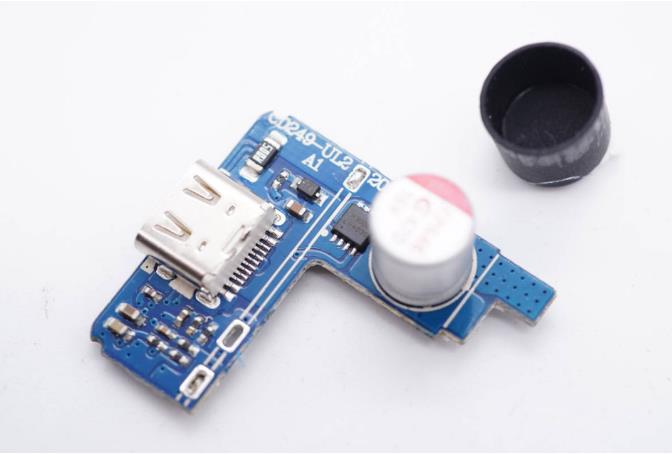

正面設有輸出濾波固態電容和VBUS開關管，電容外套絕緣管。

另外將連接小板也拆下，一面設有光耦。

另一面設有貼片Y電容。

CT 1018光耦，用于初級次級通信，反饋輸出電壓。

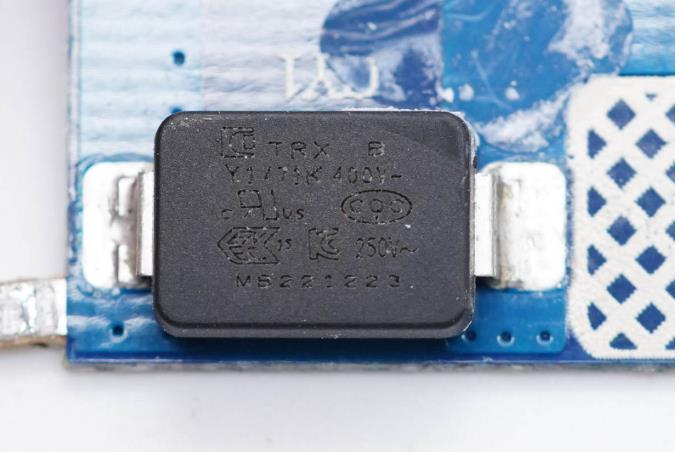

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

次級同步整流芯片采用昂寶OB2004Z，其內置NMOS，支持3-12V輸出，集成度高。

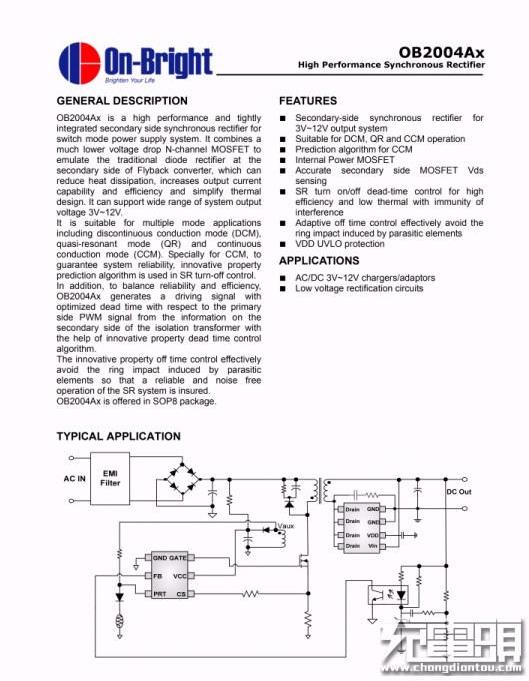

昂寶OB2004Ax 規格資料。

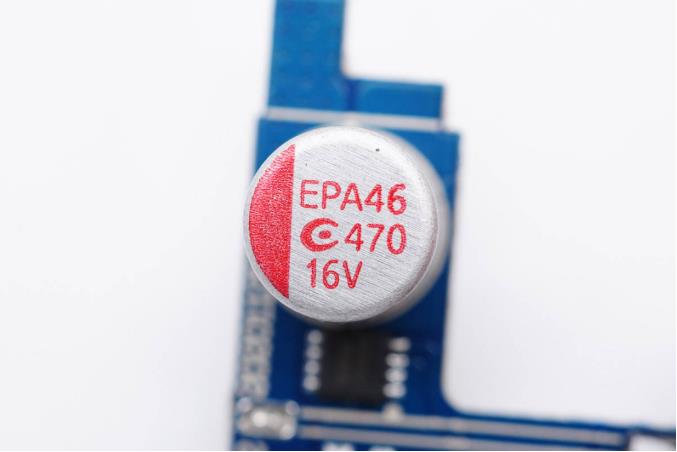

輸出濾波固態電容來自鈺邦，規格為16V 6470μF。

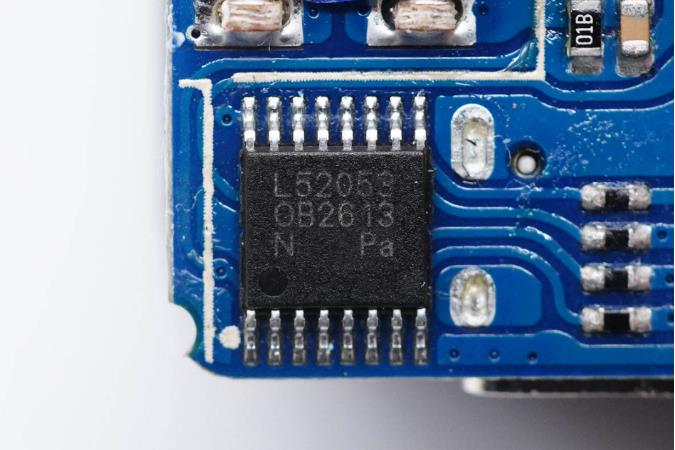

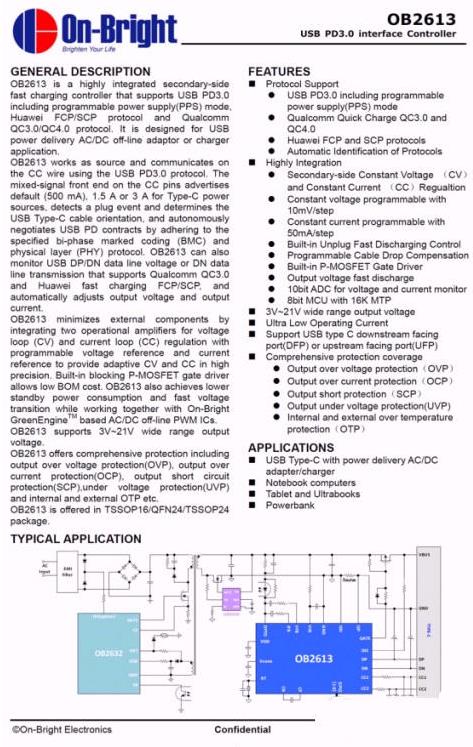

協議IC采用昂寶OB2613，用于支持PD協議和輸出電壓反饋調節。OB2613是昂寶電子開發的一款高精度高集成度的USB PD控制器， 已于2018年11月獲得USB-IF的PD3.0+PPS認證，并于2018年12月通過高通QC4+的測試認證。

昂寶OB2613符合USB PD3.0 V1.1規范，支持PPS模式，支持QC4/4+、BC 1.2協議、MTK PE+ 、華為FCP協議、APPLE 快充識別、三星快充識別等。通過預留的GPIO設置可支持A+C口雙口快充設計，極具成本優勢。

其提供寬范圍的VDD工作電壓區間，使得客戶使用傳統變壓器設計并免于使用LDO穩壓線路給PWM芯片供電，同時其獨有的環路自適應技術可完全應對USB PD應用的輸出寬范圍變化的要求。憑借雄厚的技術實力和品牌優勢，目前OB2613方案已經在Dell、Lenovo等一線大廠實現量產。

充電頭網了解到，采用昂寶OB2613協議芯片的產品還有征拓20W迷你PD快充充電器、綠聯20W PD快充充電器、萬旅3A1C 45W PD旅行轉換插座、羅馬仕65W PD氮化鎵充電器、公牛18W PD快充充電器、聯想YOGA 65W USB PD快充充電器、網易智造18W USB PD快充充電器等產品。同時，昂寶也是業內為數不多的能提供AC-DC全套電源解決方案的廠商，其芯片已獲得數十款電源配件產品采用。

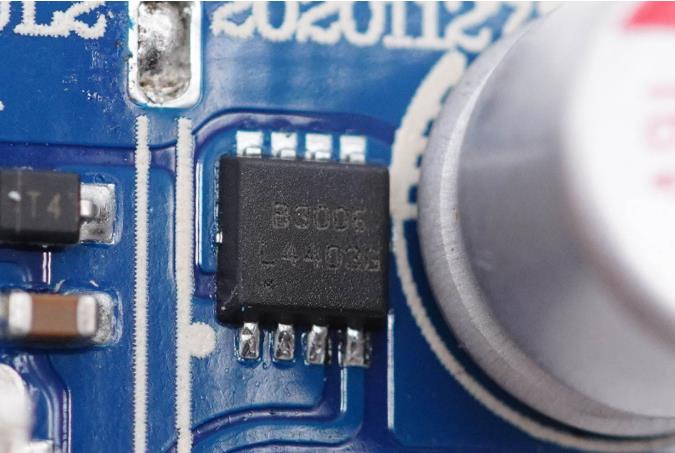

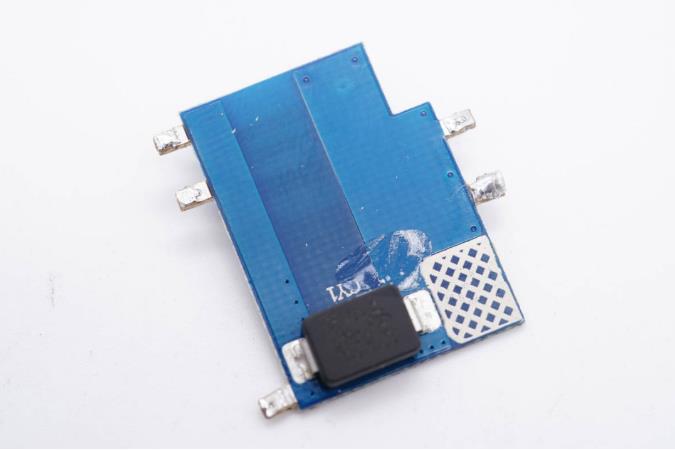

輸出VBUS開關管特寫，絲印B3006。

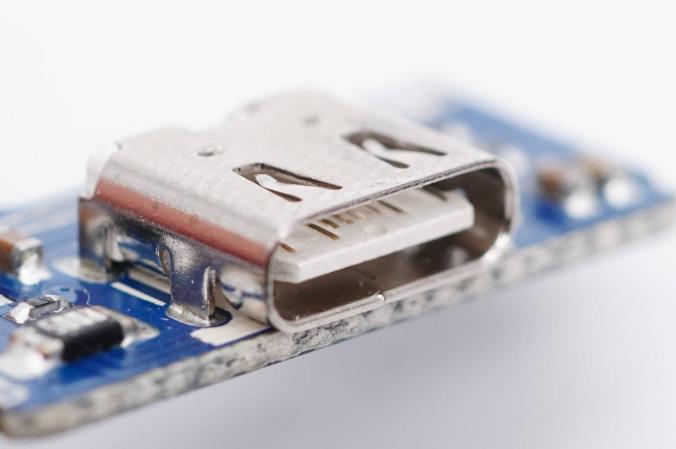

USB-C母座特寫，過孔焊接。

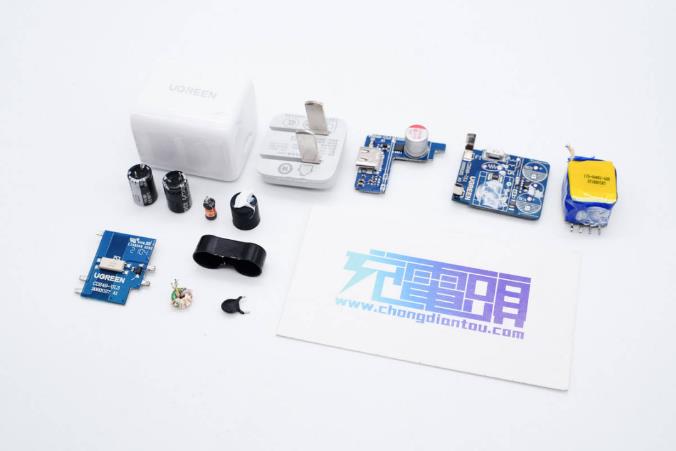

全部拆解完畢。

充電頭網拆解總結

綠聯小金剛20W PD快充充電器機身亮面設計，整體小巧而光滑，上手體驗該好。輸入端切面設計，可以更好的貼合插座或墻壁，使用更穩定，配備可折疊插腳外出攜帶更方便。充電器支持QC、PE2.0、PD、PPS快充協議，具備PPS電壓檔位，整體兼容性好，滿足各大品牌手機快充需求。

充電頭網通過拆解了解到，充電器內部也是采用熱門的三塊PCB板組合焊接設計，不過是“工”字結構，相對來說會更加穩定些。此外輸出端小板對應變壓器處鏤空處理，可以減小充電器體積。充電器采用昂寶OB2632+OB2004Z+OB2613全套快充解決方案，集成度高，在性能、體積、成本上很有優勢，讓產品更具競爭力。
