UIBI柚比是一家生活美學3C數碼配件潮牌，致力于打造簡質輕奢的高品質精品。運用極簡美學與奢華質感相融合設計，傳遞生活品位與溫暖。針對個性新世代消費群體、精神層面心理需求、審美要求、構建思想價值的共情鏈接。此前的柚比18W迷你充、30W小冰山氮化鎵快充、意面硅膠蘋果快充線等產品便是公司核心理念的充分展示，不禁讓人想到原來充電器也可以做到如此好看！

面對iPhone 12不再標配充電器所帶來的新浪潮，UIBI柚比推出全新的20W迷你充電器，外觀ID以及配色上與Mini 18W PD快充相同，可以滿足iPhone 12全速充電需求。而且這次UIBI選擇和老牌臺系電源生產大廠立德電子合作生產，可預見有立德電子的加持，其產品品質及生產工藝的可靠性將得到強有力的保障。

充電頭網此前已對UIBI這款20W快充做了一個詳細的評測，其性能參數及溫度控制很優異，詳情請點擊藍色字體進行查閱。下面就對這款產品進行詳細拆解，看看內部用料做工如何。

一、柚比迷你20W快充外觀

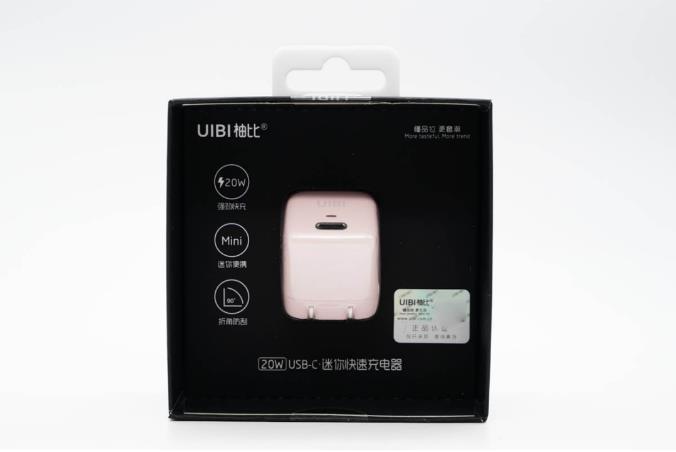

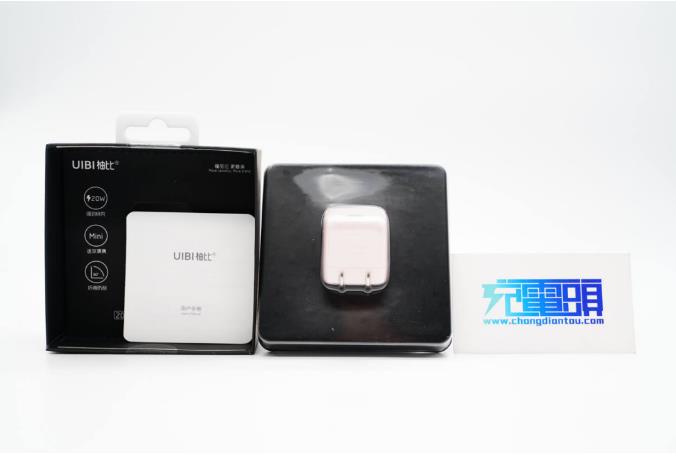

UIBI柚比這款充電器的包裝盒采用櫥窗風格設計，和近期推出的精瓷黃金版迷你車充包裝盒風格一致。

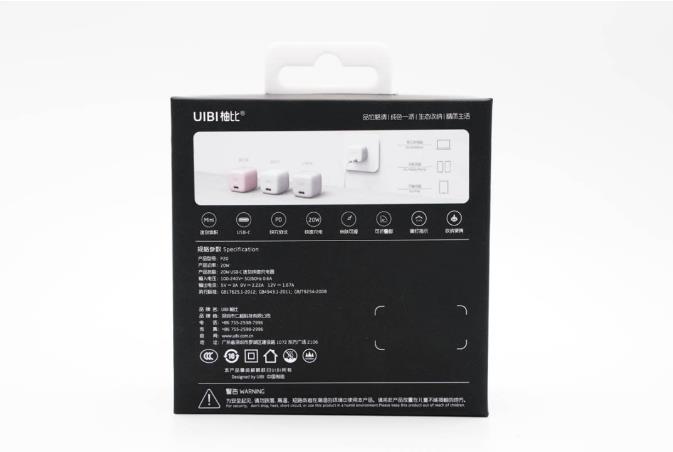

包裝盒背面是產品款式和場景圖，以及八大特性標識和參數。

包裝內含充電器和使用說明書。

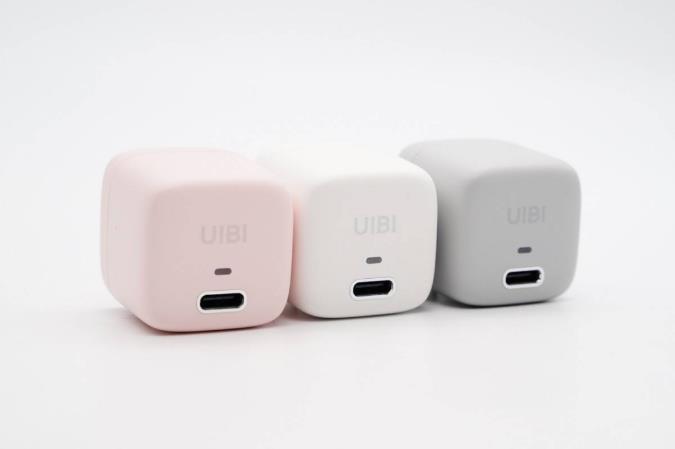

莫蘭粉、溫莎白、山脈灰是UIBI柚比為旗下產品推出的主打三配色，UIBI柚比20W迷你充也是采用的這三種配色。

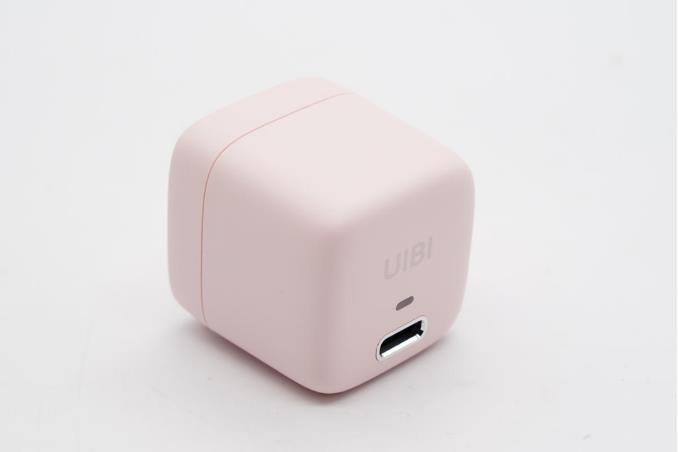

充電器采用小方塊造型設計，機身殼表面啞光，邊角過渡圓潤，上手體驗感好，同時整體顏值也非常高。這也是市場上極少的實物比渲染圖更漂亮的產品，拿在手里真的是讓小編愛不釋手，說它是20W功率段的顏值擔當一點也不為過。

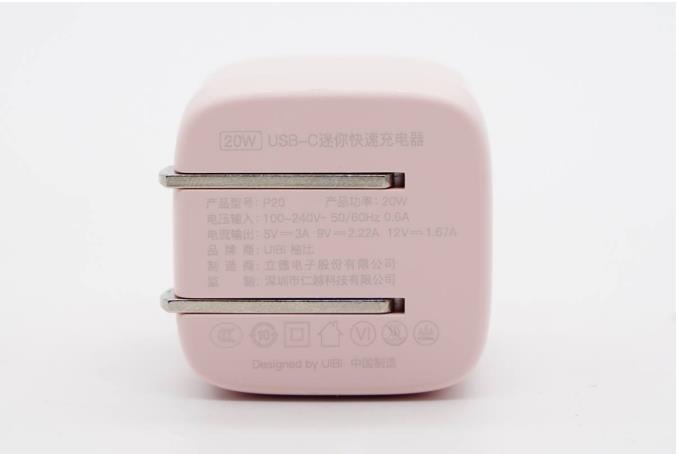

輸入端外殼上標注有充電器參數

產品型號：P20

產品功率：20W

輸入電壓：100-240V 50/60Hz 0.6A

輸出：5V3A、9V2.22A、12V1.67A

品牌商：UIBI柚比

制造商：立德電子股份有限公司

監制：深圳市仁越科技有限公司

產品已經通過了CCC認證和VI級能效認證。

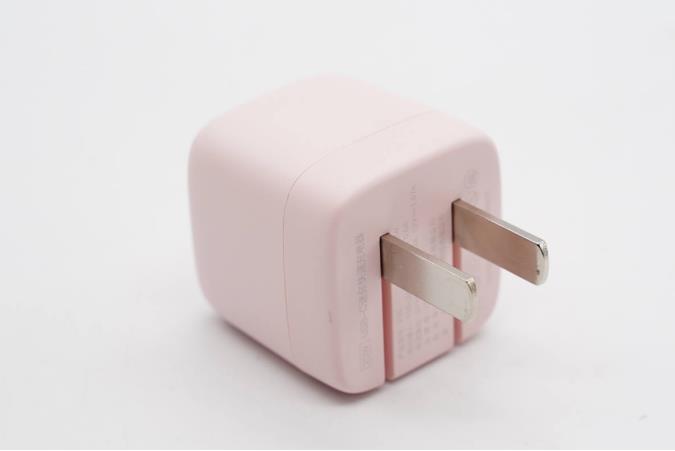

此外采用的是可折疊國標插腳，整體十分小巧便攜。

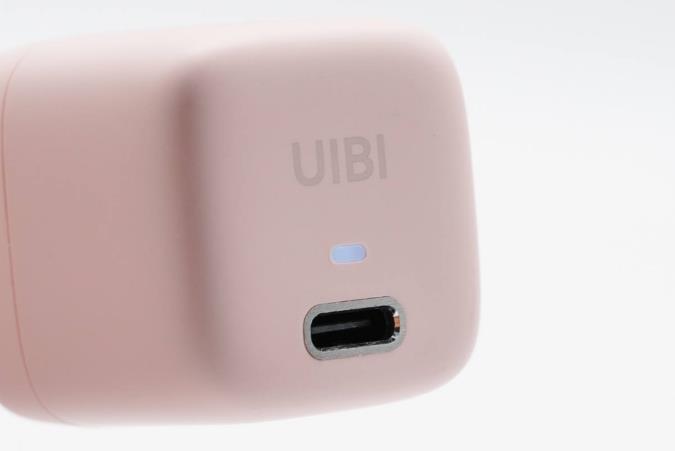

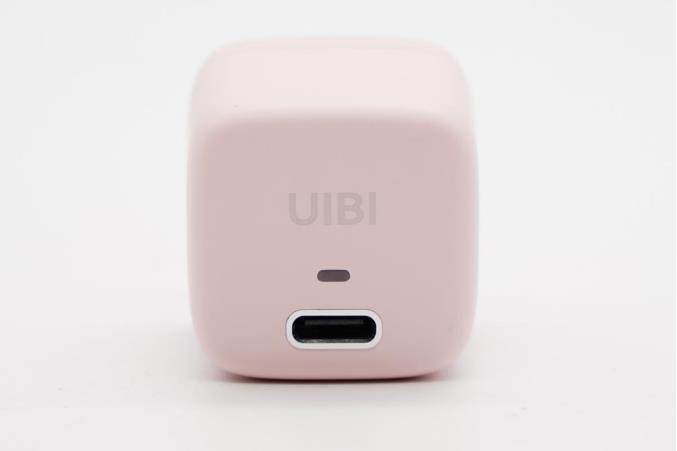

頂面印有UIBI品牌，并配有LED指示燈和USB-C接口。C口黑色膠芯不露銅，并配有金屬環進行裝飾，讓充電器更加精致。

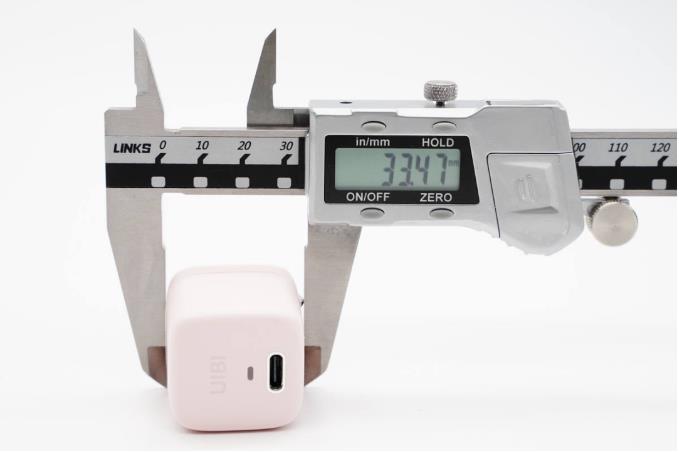

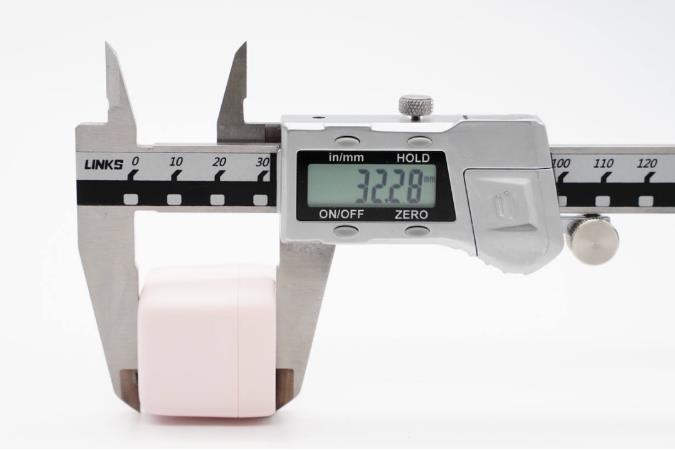

使用游標卡尺實測充電器機身高度為32.28mm。

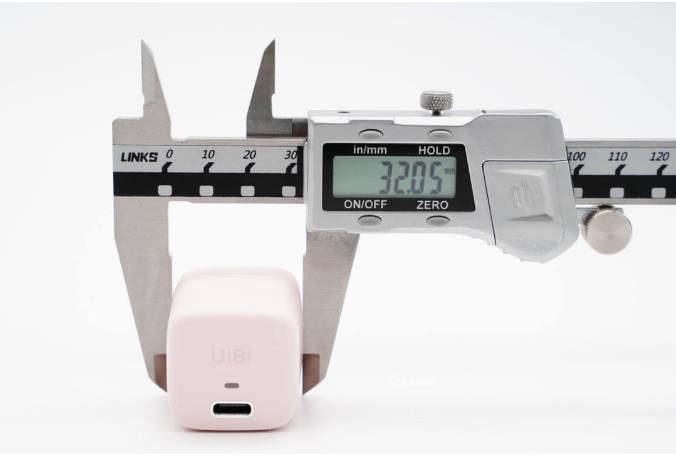

寬度為32.05mm。

厚度為33.47mm。

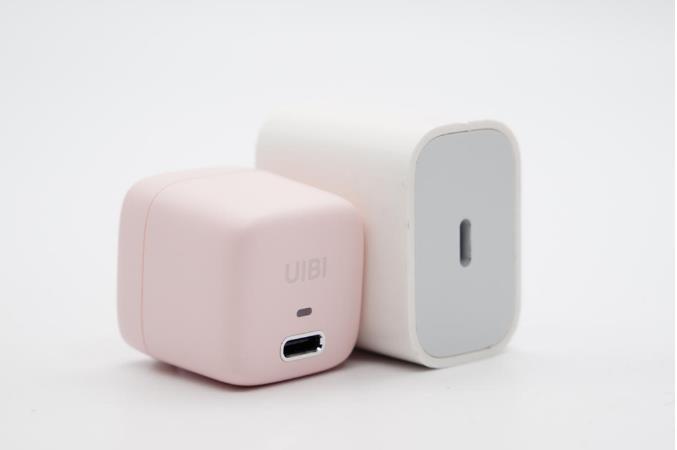

和蘋果20W充電器直觀對比，無論是顏值還是體積，都更有優勢。

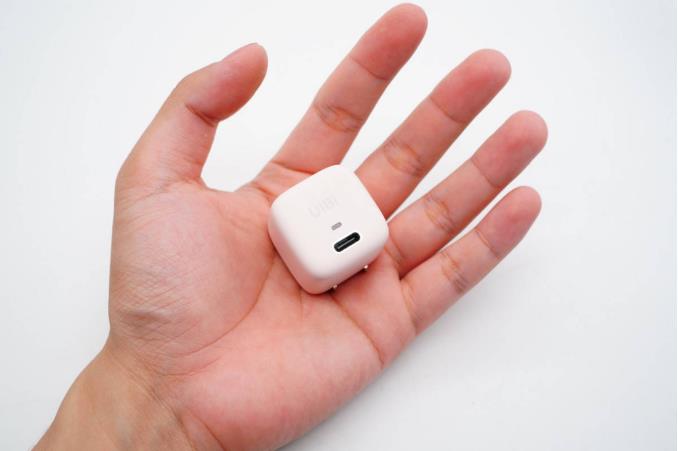

拿在手上的直觀感受，小巧精致，顏色非常Nice，讓人愛不釋手。

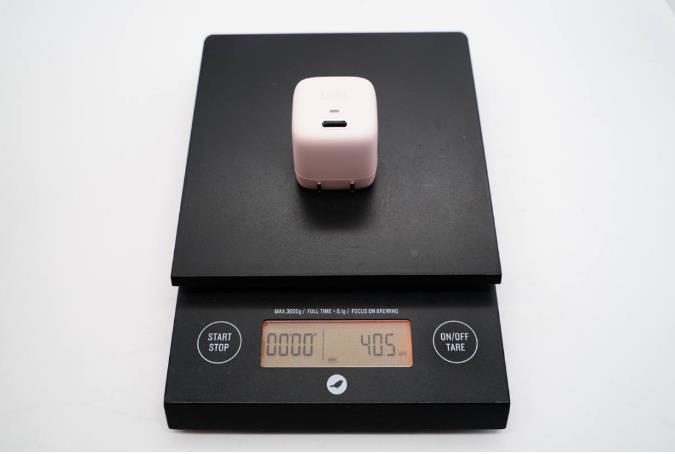

充電器凈重約為41g。

接通電源，LED指示燈亮冷白光。

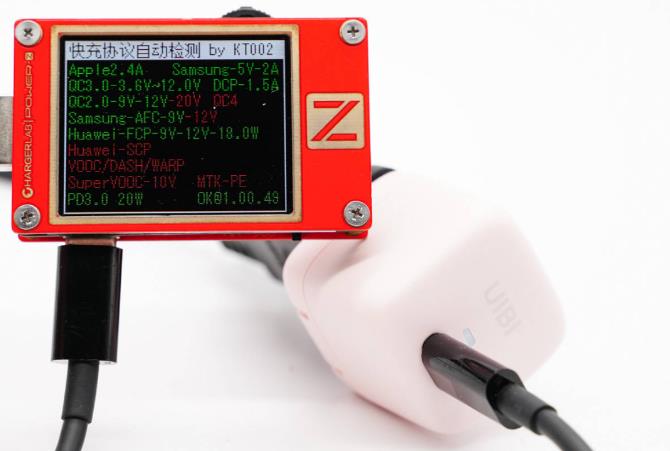

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP和PD3.0快充協議。

此外PDO報文顯示C口還具備5V3A、9V2.22A和12V1.67A三組固定電壓檔位。

二、柚比迷你20W快充拆解

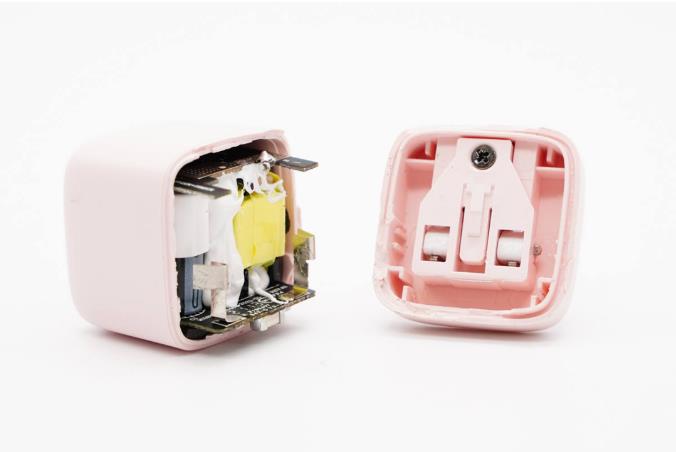

機身殼采用超聲波焊接封裝，拆開取出PCBA模塊。

模塊頂部以及側面貼有導熱墊。

夾層間的空隙填充硅膠進行加固，保證內部穩定性，電容套有塑料殼進行絕緣保護。

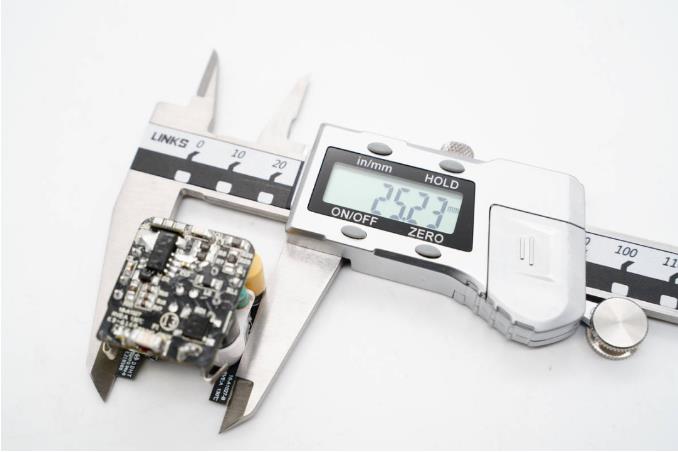

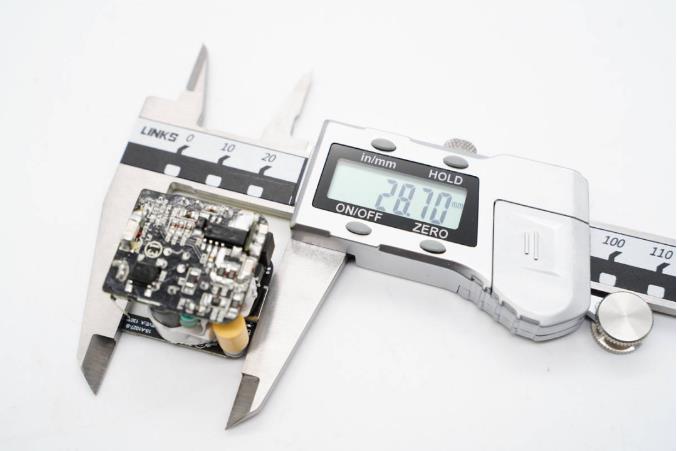

使用游標卡尺測得模塊高度為28.7mm。

寬度為25.23mm。

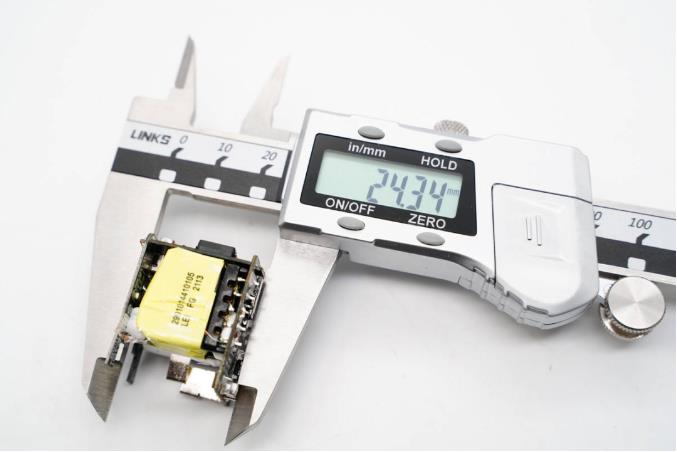

厚度為24.34mm。

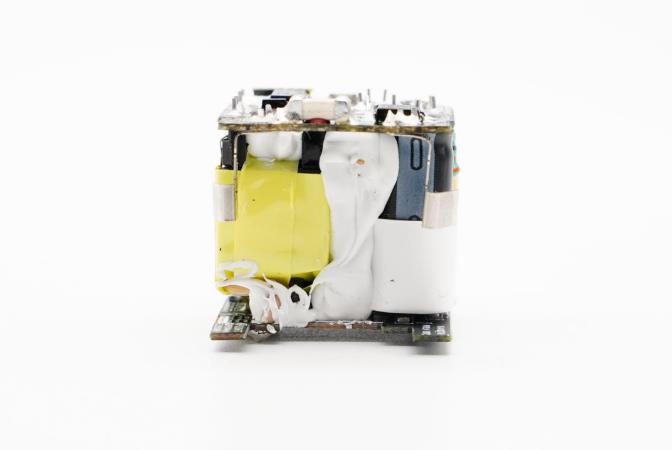

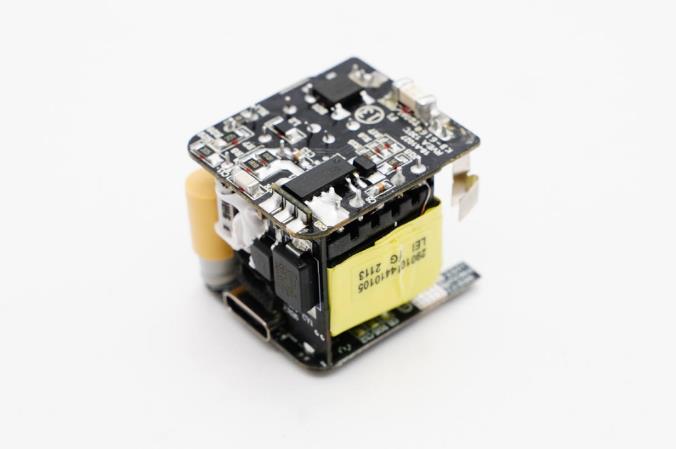

充電器采用三塊小板組合焊接設計，U型結構，夾層間放置元器件，最大化利用內部空間。

通過觀察發現UIBI柚比這款迷你20W快充充電器采用開關電源寬范圍輸出，由協議芯片控制，通過光耦反饋輸出電壓的設計架構。下面就由輸入端開始為大家一一介紹這款產品的用料。

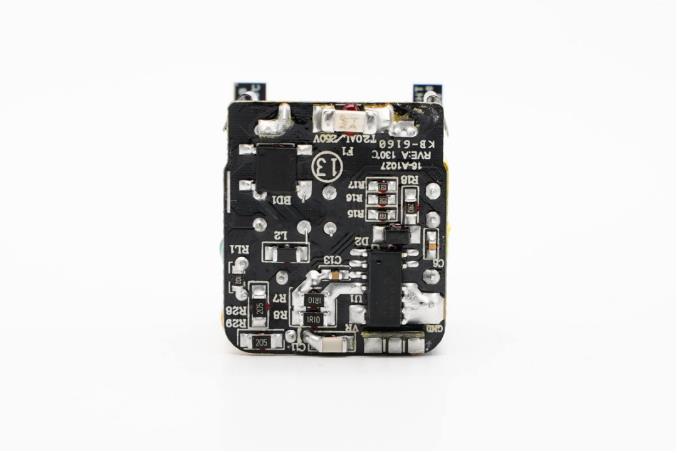

輸入端小板背面設有保險絲、整流橋和主控芯片。

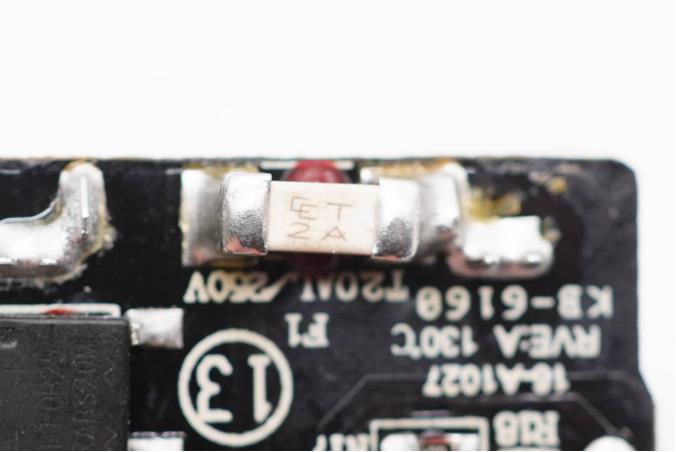

貼片保險絲額定電流2A。

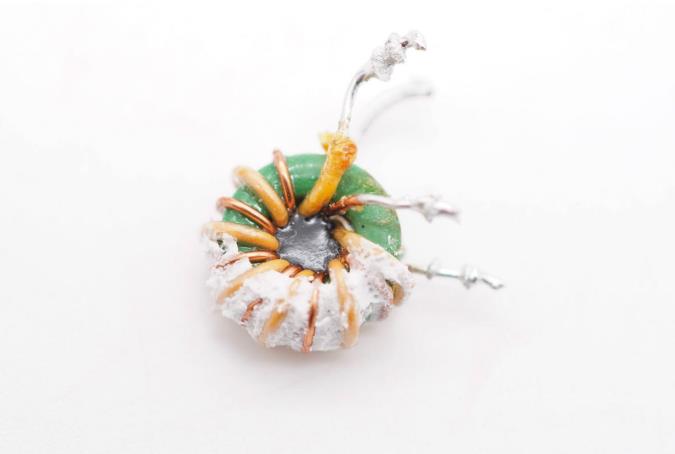

共模電感特寫，雙線繞制，用于濾除EMI干擾。

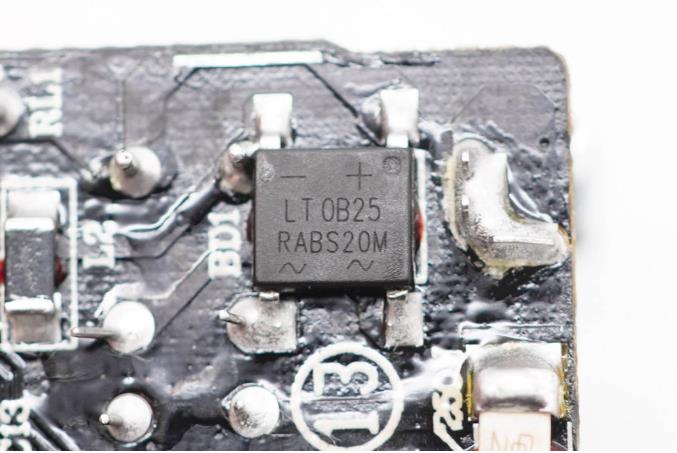

RABS20M整流橋特寫。

側面可以看到濾波電容和色環電感，高低壓電容均作了絕緣處理，輸入端采用金屬片接觸通電。

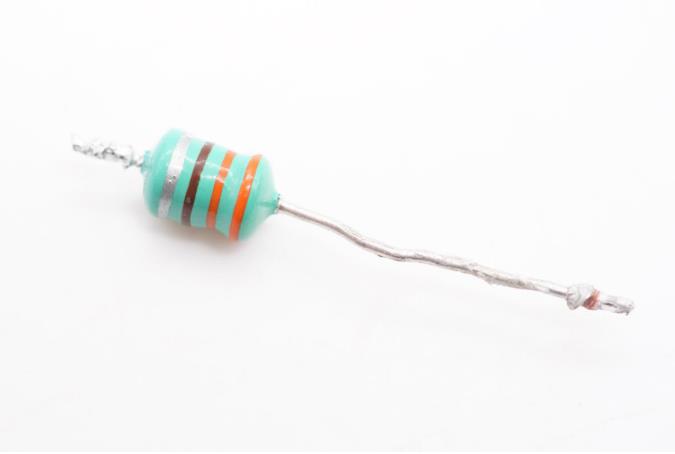

色環電感特寫。

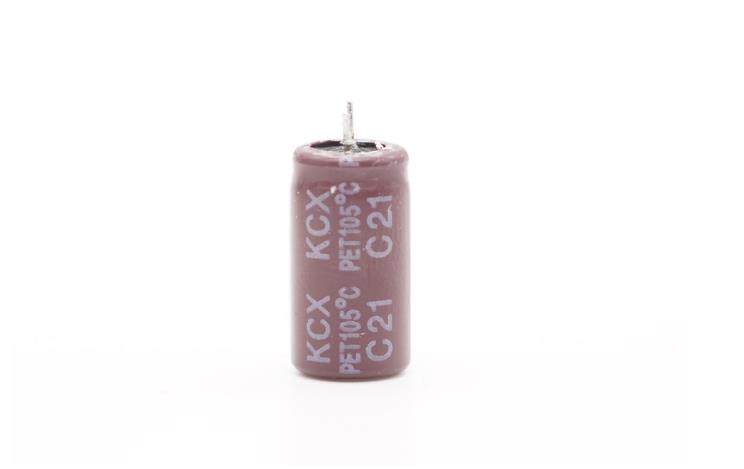

其中一顆高壓濾波電解電容采用永銘KCX系列，這是永銘2019年推出的快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

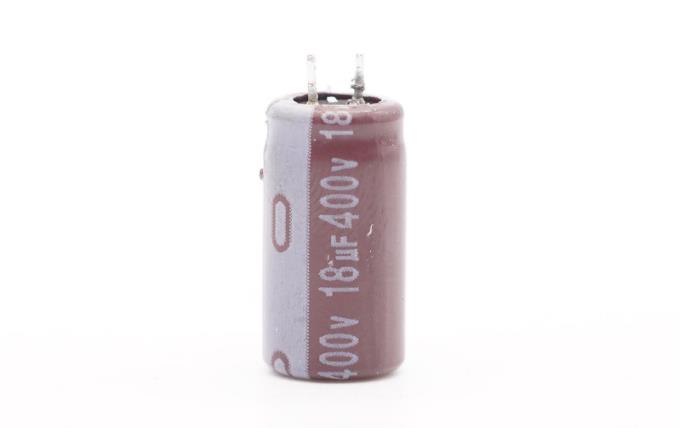

規格為400V 18μF。充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

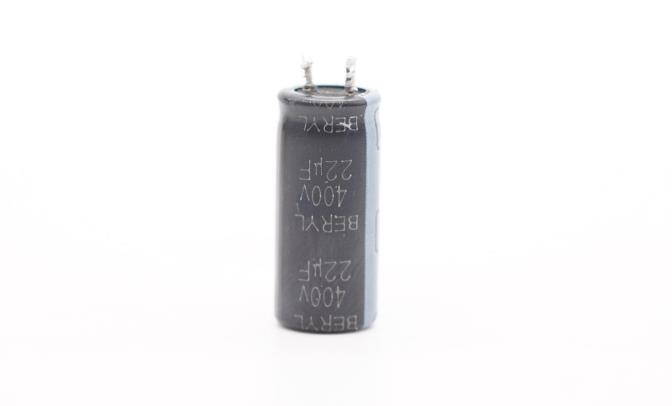

另一顆電解電容來自綠寶石，規格為400V 22μF。

充電頭網了解到，綠寶石電子科技股份有限公司生產的鋁電解電容器、固態電容和超級電容性能優越，性價比高，此前已被Aohi迷你30W氮化鎵充電器、華為66W超級快充充電器、小米11原裝55W氮化鎵充電器、惠普筆記本90W PD快充、公牛20W PD快充充電器、宜家40W 2A1C桌面充、飛利浦65Ｗ快充插座等大品牌產品采用過，品質獲得客戶一致認可。

模塊另一側是變壓器。

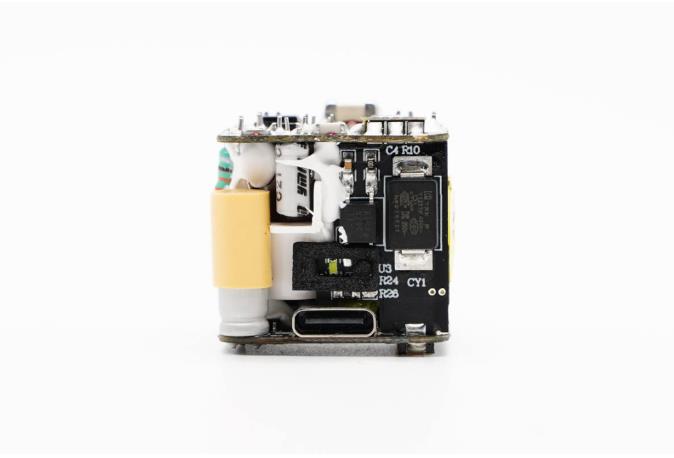

輸出端一覽，可以看到主控芯片供電電容，右側連接板上設有光耦和貼片Y電容，LED指示燈外圍泡棉防止漏光。

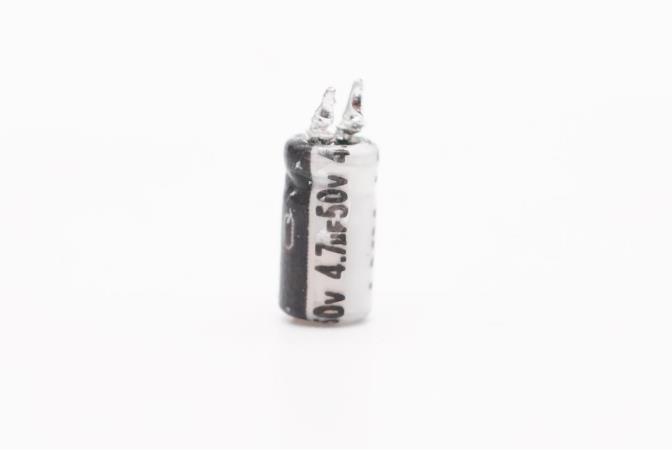

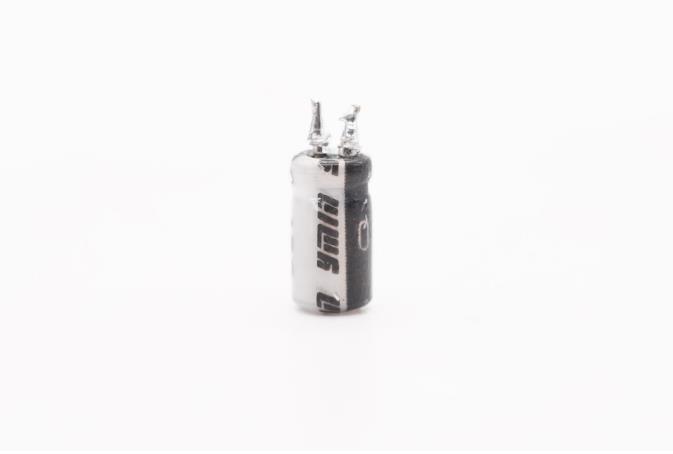

主控芯片供電電容也是來自永銘。

規格為50V 4.7μF。

主控芯片采用美思半導體SmartTOP系列，型號MX6911，這是一款高性能開關電源控制器，專為高度集成的快充適配器設計，為高效率，低待機功耗而優化。

MX6911內置超級硅功率開關器件和數模電源控制單元及Smart-Feedback模塊，該IC引腳設計為了保證高低壓引腳的絕緣距離，采用了高低壓引腳分離設計，把中間兩個引腳空起來增加隔離距離，提高安全性。

充電頭網拆解了解到，采用美思半導體快充方案的還有倍思20W超級硅快充充電器、倍思30W超級硅快充、福瑞康20W迷你PD快充充電器等產品。

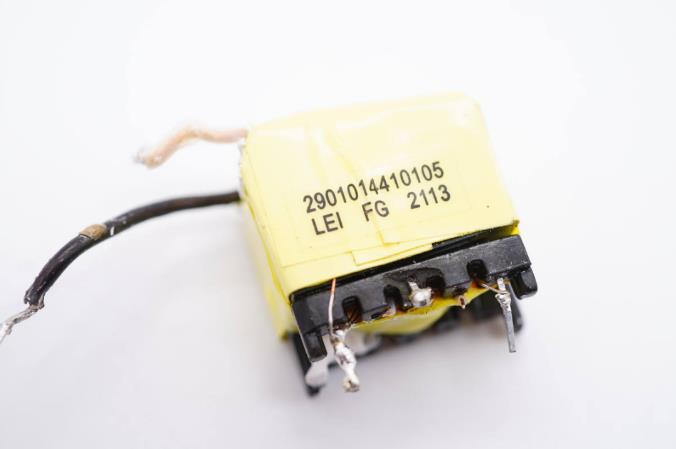

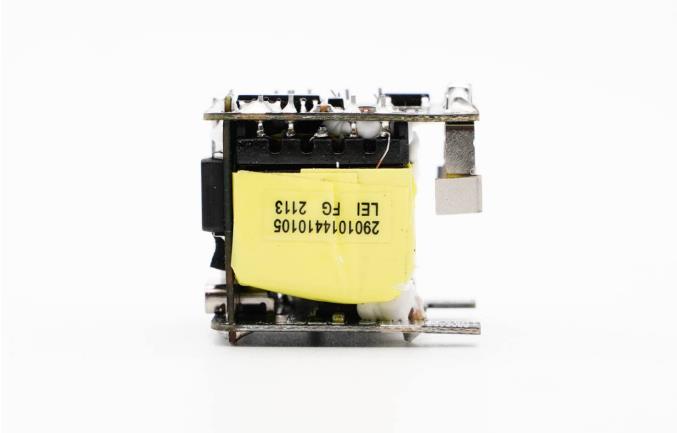

變壓器特寫。

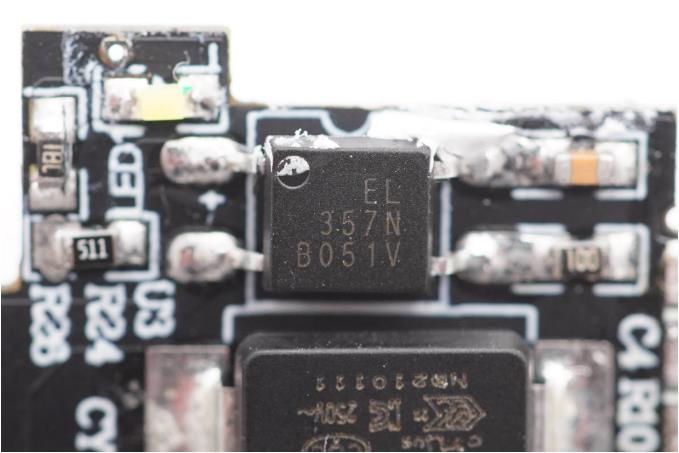

EL 357N光耦，用于初級次級通信，反饋調節輸出電壓。

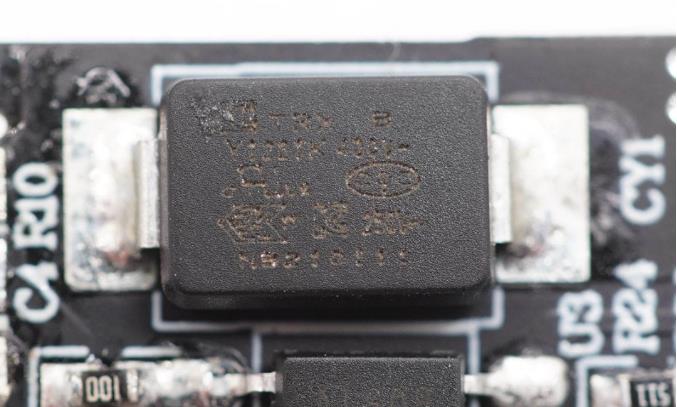

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

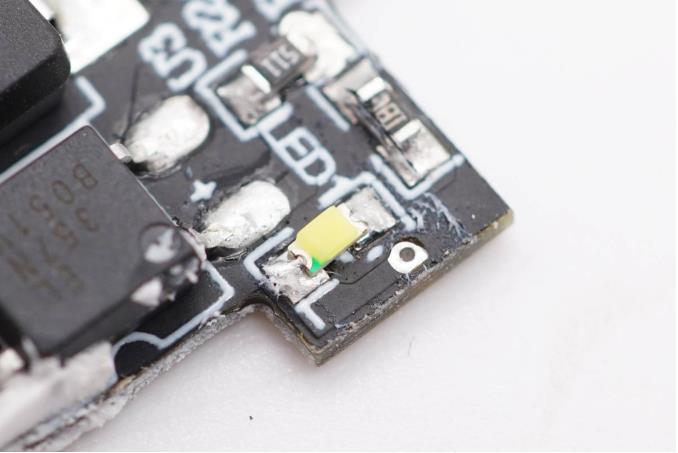

LED指示燈特寫。

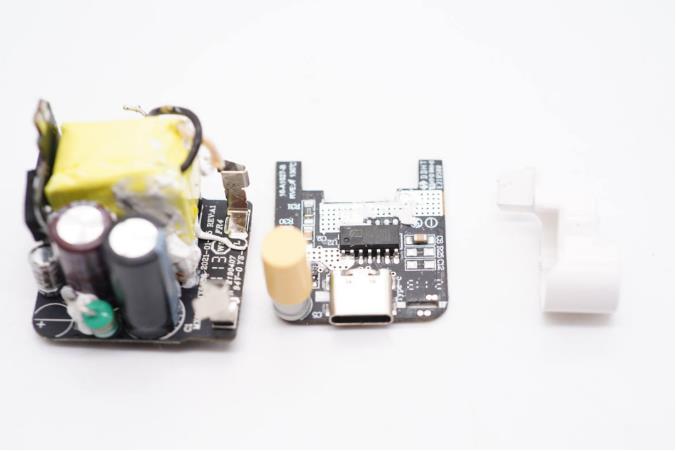

將模塊拆分開。

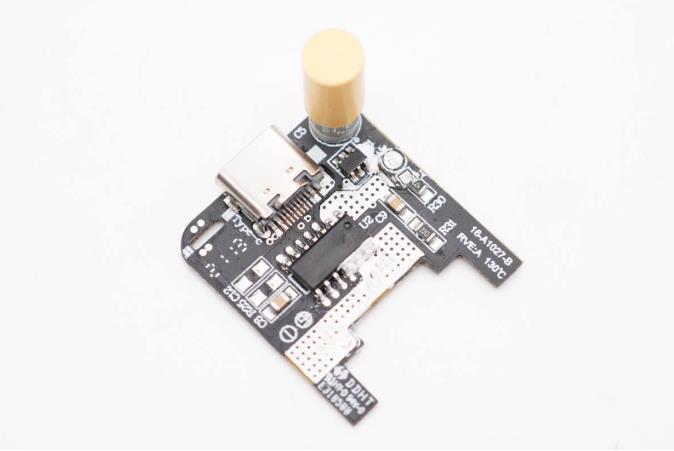

輸出端小板上僅有固態電容、次級芯片以及保護MOS管等少數器件，美思半導體的方案外圍一如既往的精簡，讓迷你的小PCB板生產起來依然簡單。

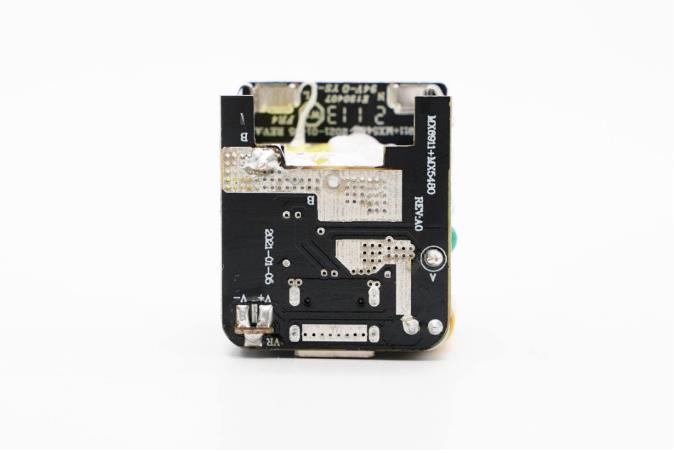

輸出端小板背面一覽，沒有設元器件，板子露銅加錫和過孔處理，增強散熱。

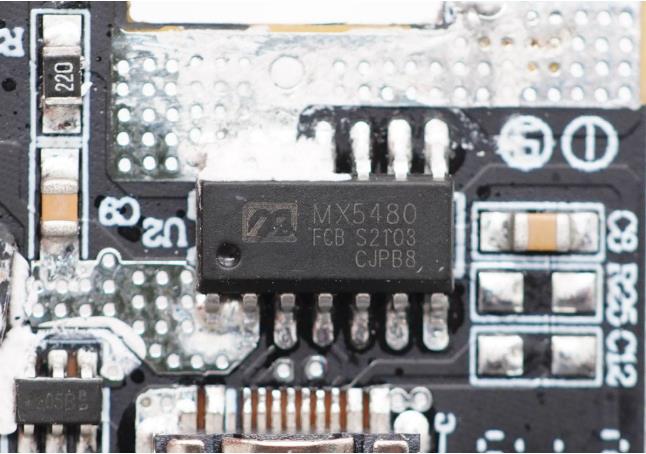

美思半導體MX5480是業界首顆集成同步整流控制器、同步整流MOS管、多協議處理三大功能的次級芯片。MX5480支持USB PD快充A+C解決方案，支持QC、PD和其它多個私有快充協議。該芯片將次級一切必要的功能All in one，用外部最少的Pin腳完成極復雜的功能。

美思半導體MX6911+MX5480快充方案集成度高，有效精簡外圍電路，對產品的快速量產起到很大的幫助，同時支持SOP和QFN封裝，可根據產品空間靈活選用。

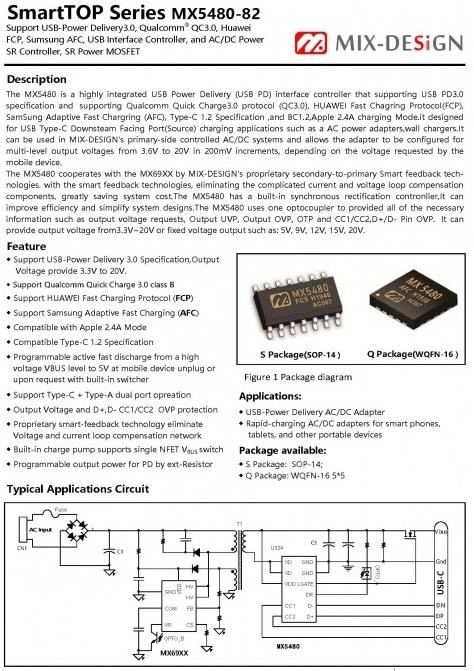

美思半導體MX5480規格資料。

輸出濾波固態電容來自綠寶石，規格為16V 680μF。

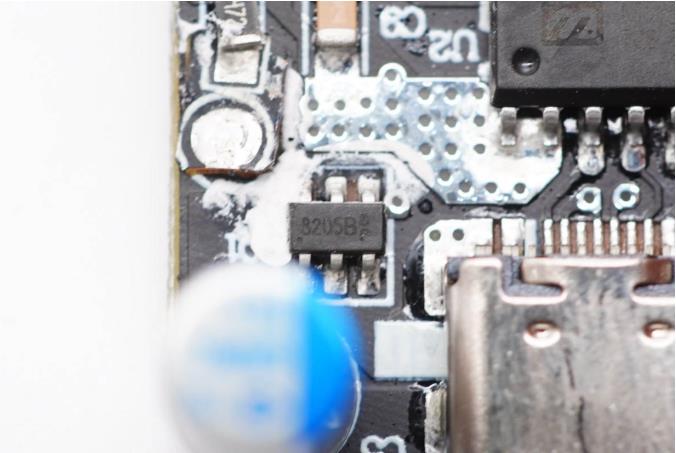

輸出保護管特寫，絲印8205B。

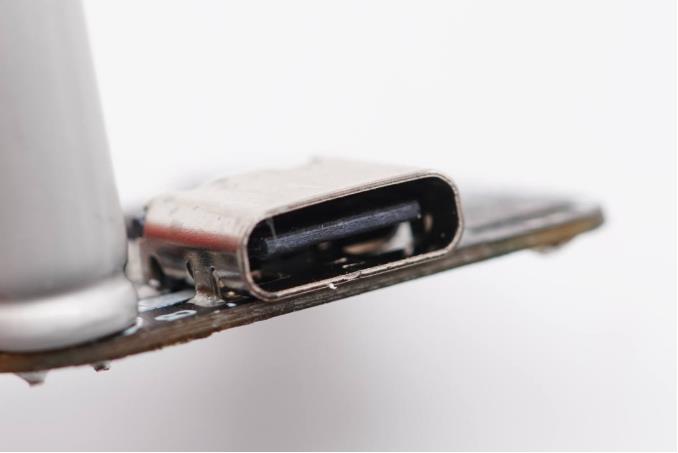

USB-C母座特寫，過孔焊接。

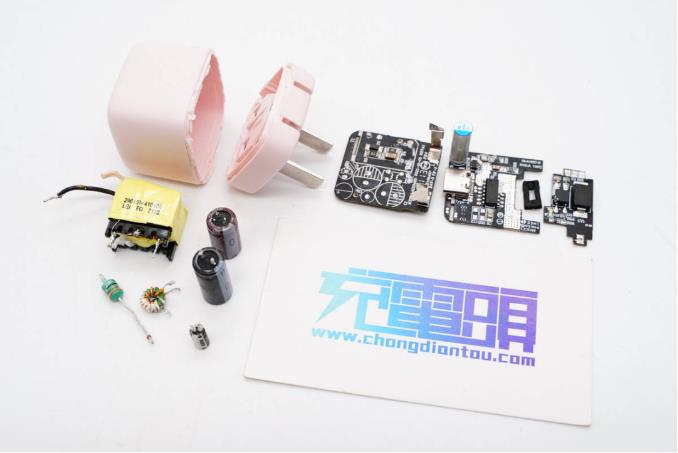

全部拆解完畢，來張全家福。

充電頭網拆解總結

小而精一直是UIBI柚比旗下快充產品的代名詞，在這款迷你20W快充上也不例外。充電器小冰塊造型與磨砂質感外殼結合，小巧同時上手體驗感也很好。產品有莫蘭粉、溫莎白、山脈灰三種配色，每種顏色都恰到好處.

它更是市場上為數不多實物比渲染圖更好看的產品，拿在手上讓人愛不釋手，說UIBI這款產品為20W功率段的快充顏值擔當一點也不為過。性能方面，支持QC、AFC、FCP、PD3.0快充協議，具備5V3A、9V2.22A和12V1.67A電壓檔位，滿足iPhone手機快充需求，拒絕華而不實。

充電頭網通過拆解了解到，充電器外觀雖然和自家的18W快充一樣，但此次升級20W采用了美思半導體MX6911+MX5480全新高集成超級硅快充方案，延續美思半導體一貫的簡潔外圍，在大大節省系統成本的同時讓狹小的PCB空間顯得更加寬敞，讓迷你型的堆疊設計更加易于生產.

同時通過另一篇針對此產品的評測文章可以看出，其滿足超強的兼容性的同時溫升方面表現也非常優秀。此外采用了永銘和綠寶石小體積電容進行濾波。PCBA模塊打膠加固，電容做了絕緣處理，PCB板露銅加錫以及過孔增強散熱，產品整體用料扎實，做工講究。
