MOVE SPEED移速近期推出了一款20W PD快充迷你充電器，型號為YSFCP101-20W，還為其取了個很好聽的名字——小精靈。這款產品支持QC、PD以及PPS等快充協議，可以滿足iPhone 12手機全速快充需求，對其它品牌安卓機也有很好的兼容性，下面充電頭網就對其進行拆解，看看用料做工如何。

前不久充電頭網還拆解過移速另一款式的20W PD快充充電器，大家可以點擊藍色字體進行查閱。

一、移速20W小精靈快充外觀

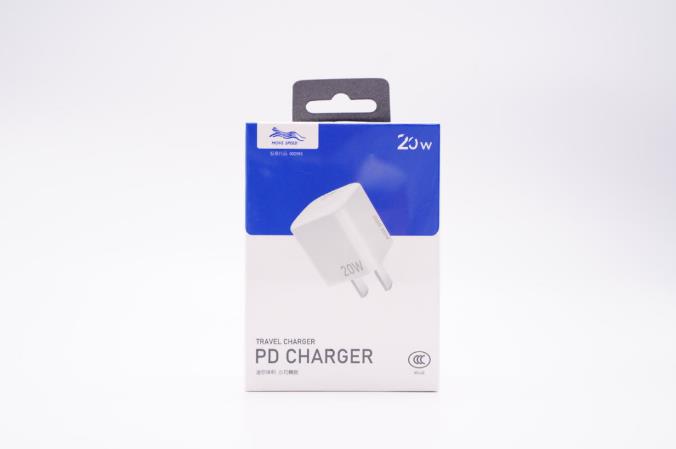

包裝盒藍白配色，正面印有品牌、充電器外觀圖、名稱以及20W、CCC認證標識等。

背面印有商家信息。

側面印有充電器參數。

另一側面印有產品四大特性標識。

包裝內含充電器和使用說明書，充電器外套防塵袋。

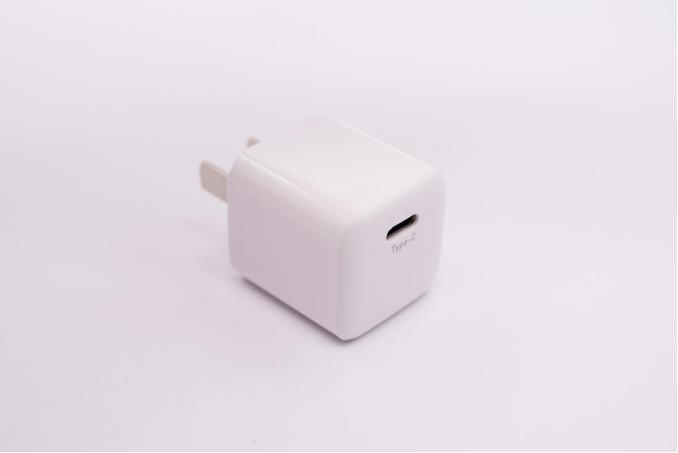

充電器采用PC阻燃材質白色外殼，腰身鋼琴烤漆處理，頂面啞光，邊角過渡圓潤。

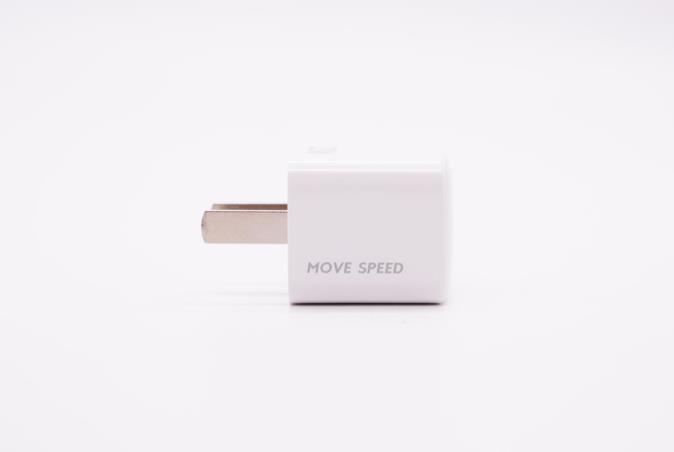

腰身一面印有MOVE SPEED品牌。

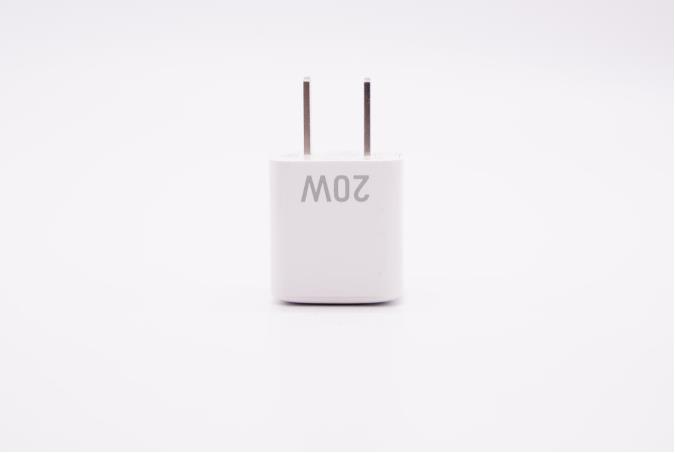

相鄰一面印有20W功率字樣。

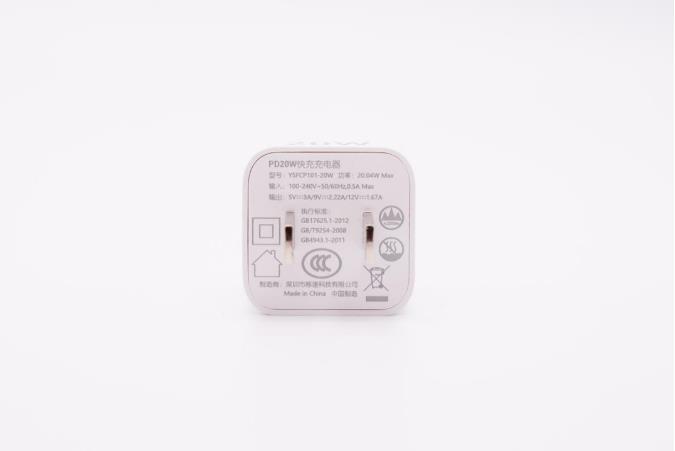

輸入端外殼上標注有充電器參數

型號：YSFCP101-20W

功率：20.04W Max

輸入：100-240V~50/60HZ 0.5A

輸出：5V3A、9V2.22A、12V1.67A，20W Max

制造商：深圳市移速科技有限公司

產品已經通過了3C認證。

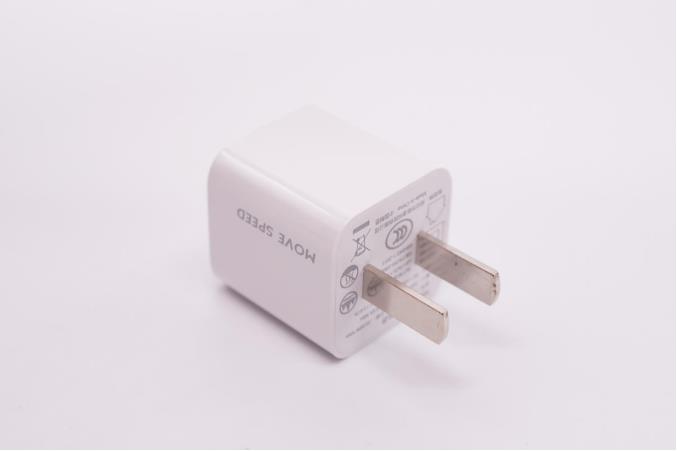

此外輸入端配備固定式國標插腳。

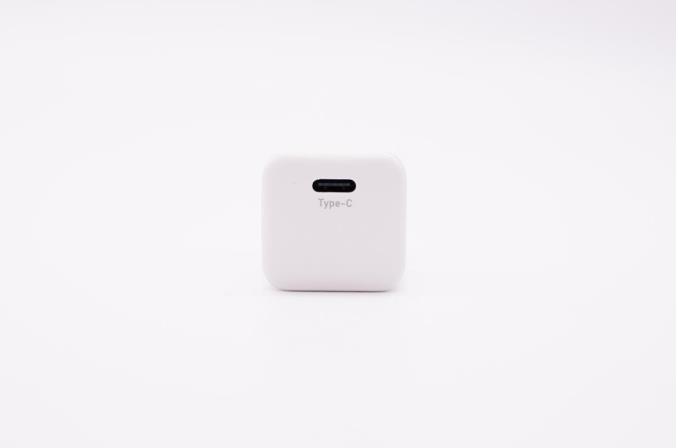

USB-C口黑色膠芯不露銅。

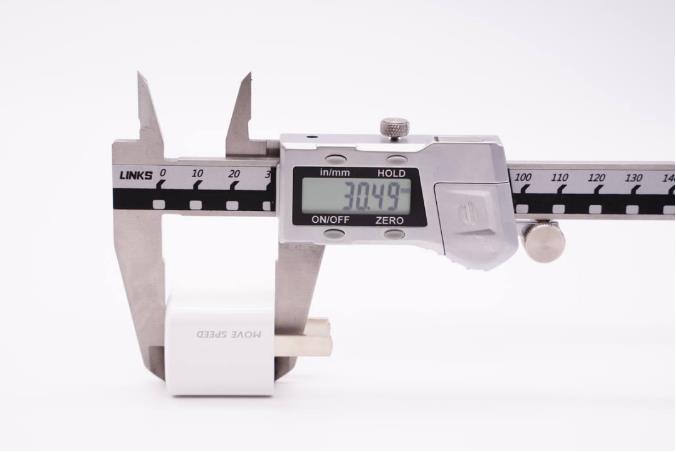

使用游標卡尺實測充電器機身高度為30.49mm。

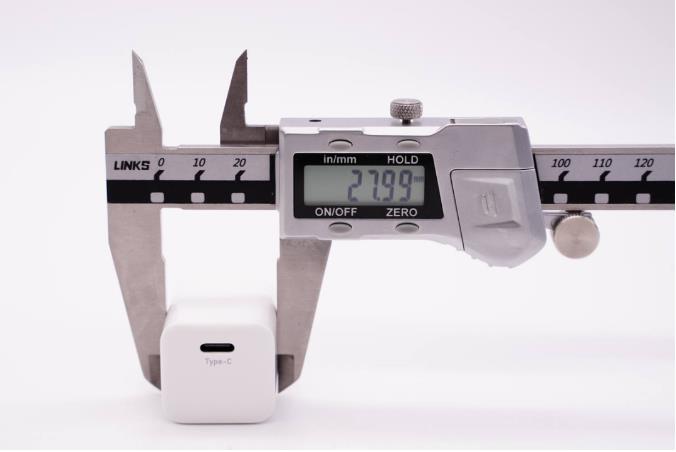

寬度為27.99mm。

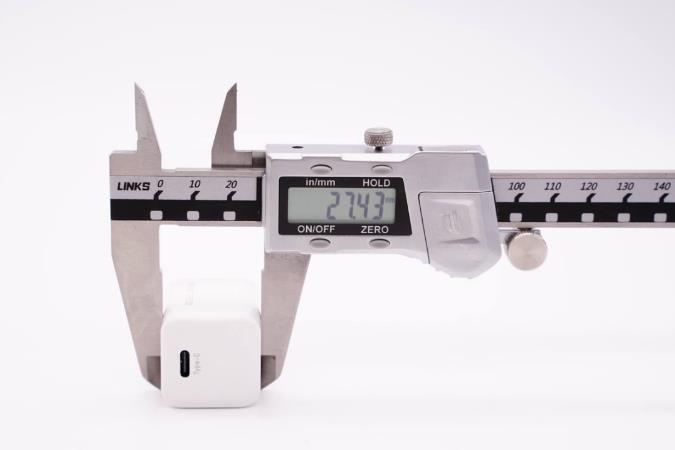

厚度為27.43mm。

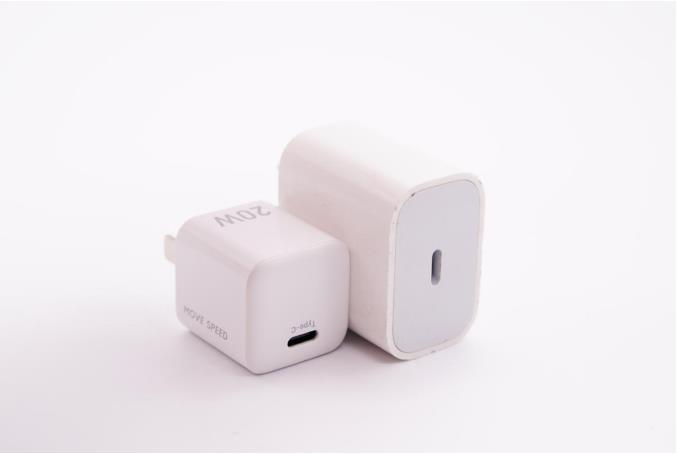

和蘋果20W充電器大小對比，體積優勢明顯。

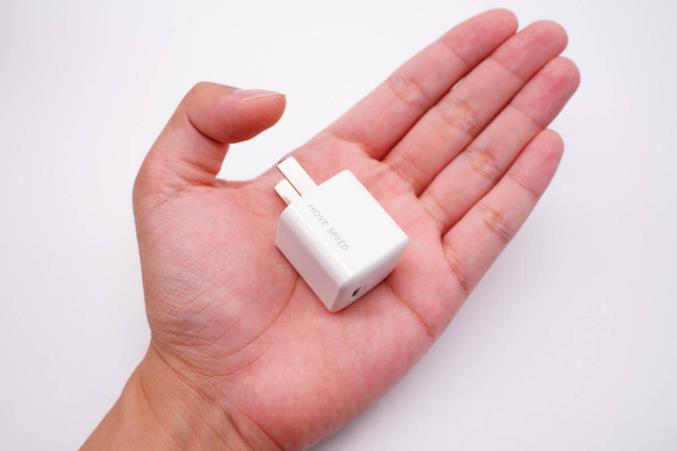

拿在手上的直觀感受。

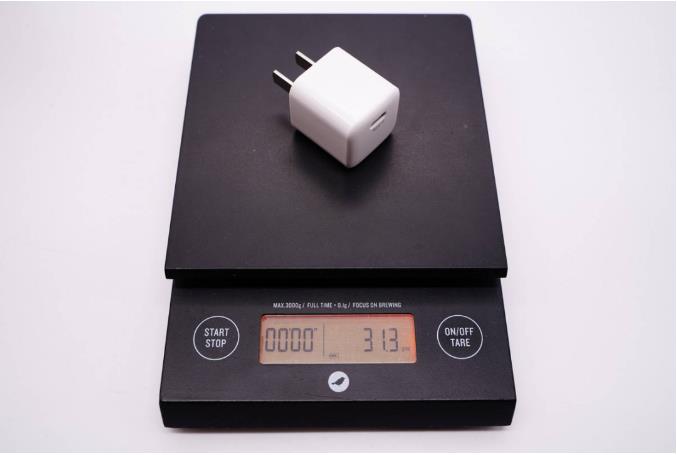

充電器凈重約為31g。

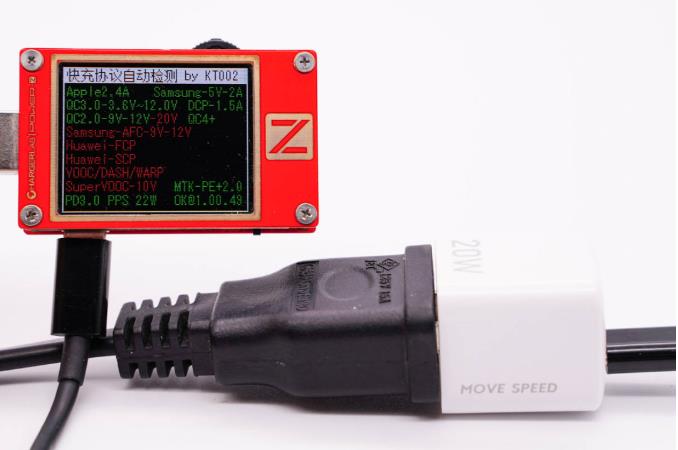

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0、QC3.0、PE2.0、PD3.0、PPS快充協議。

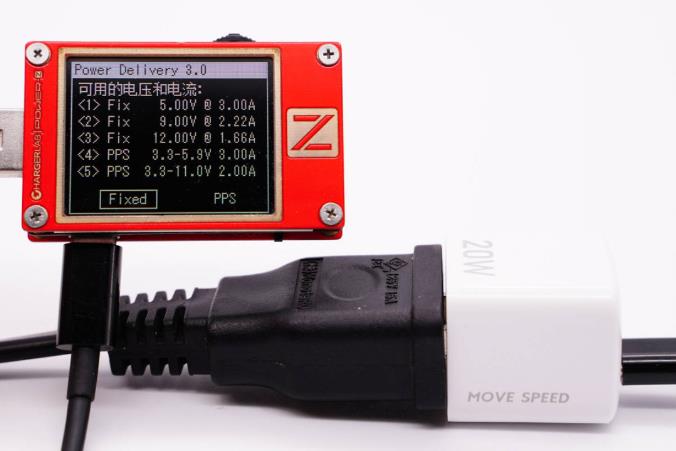

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.66A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V2A兩組PPS電壓檔位。

二、移速20W小精靈快充拆解

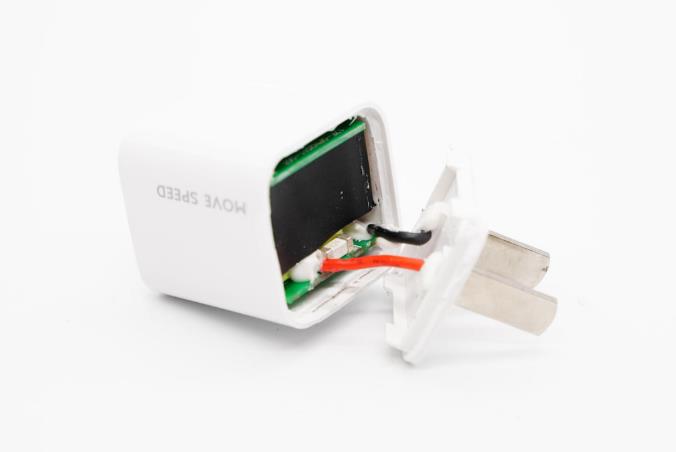

將輸入端外殼拆開，邊緣采用超聲波焊接封裝。

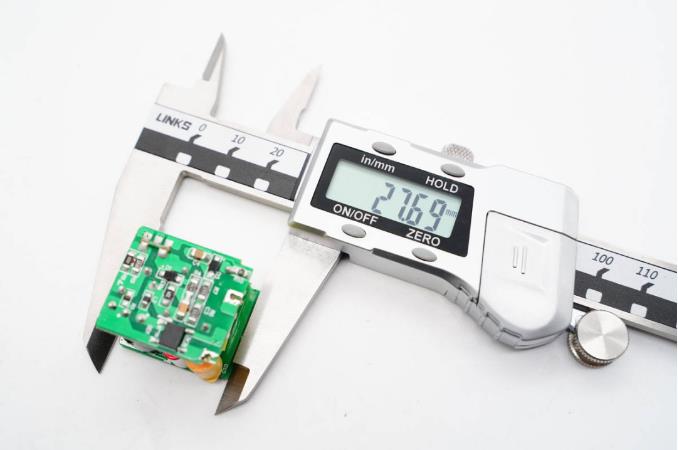

使用游標卡尺測得PCBA模塊高度為27.69mm。

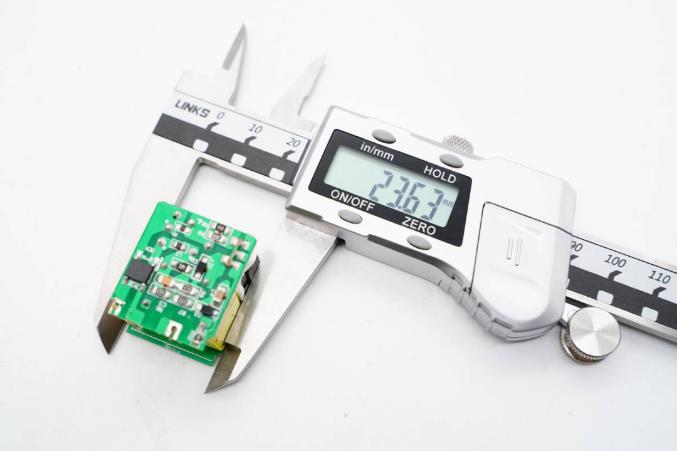

寬度為23.63mm。

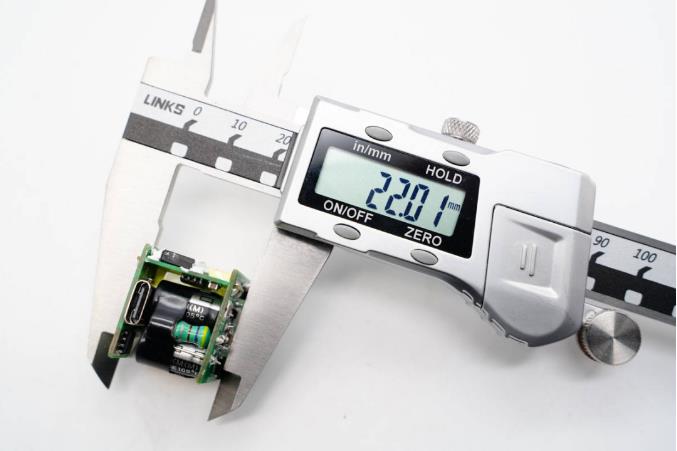

厚度為22.01mm。

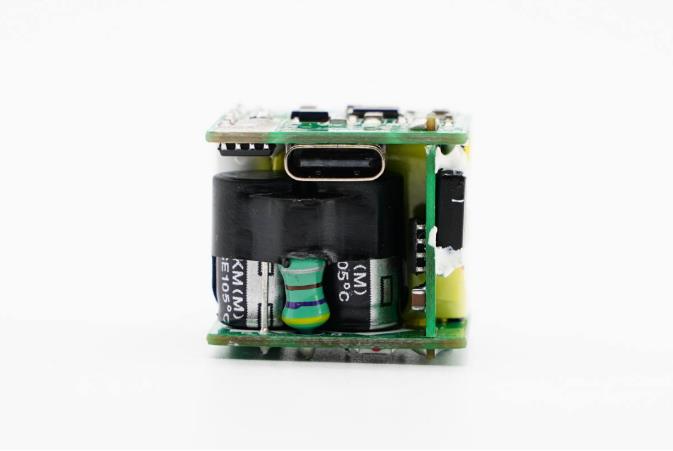

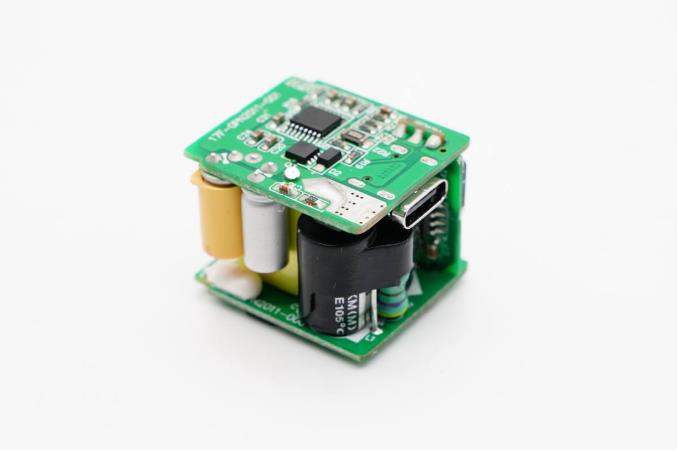

模塊采用三塊PCB小板組合焊接設計，U型結構。

通過觀察發現移速這款20W PD快充充電器采用開關電源寬范圍輸出，由協議芯片控制，通過光耦反饋輸出電壓的設計架構。下面就由輸入端開始為大家一一介紹這款產品的用料。

輸入端小板前端設有保險絲，變壓器使用馬拉膠帶嚴密包裹。

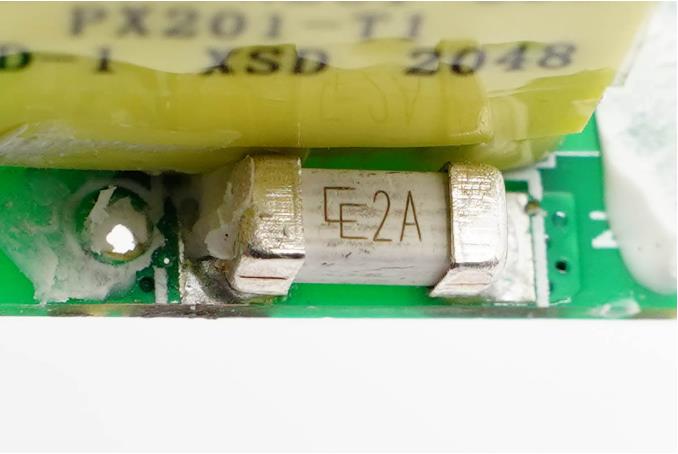

誠潤保險絲特寫，額定電流2A。

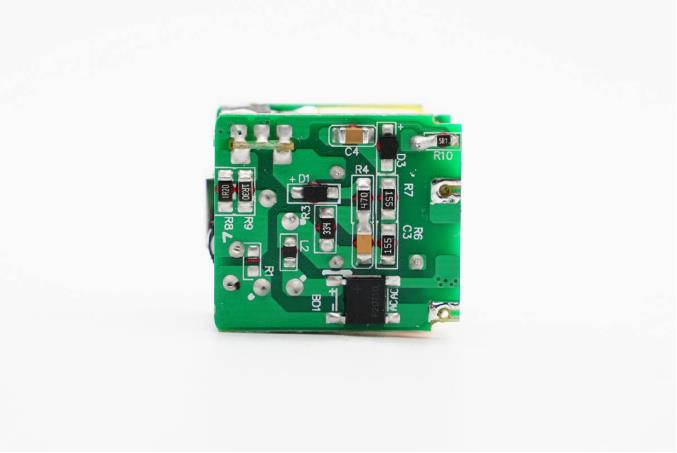

輸入端小板背面設有一顆整流橋。

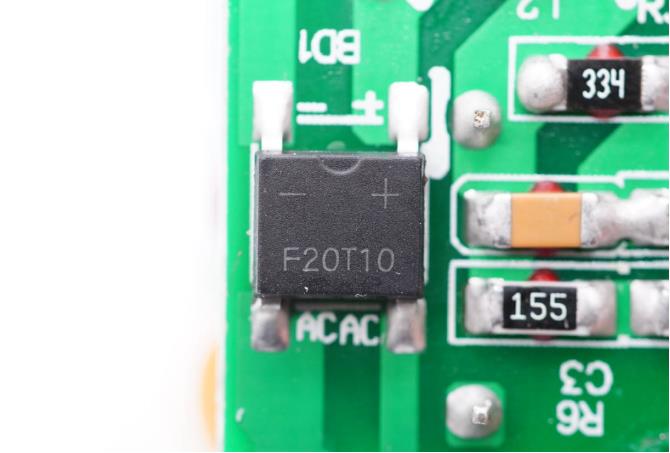

F20T10整流橋特寫。

模塊一側設有高壓濾波電解電容和色環電感，套上塑料殼進行隔離絕緣。

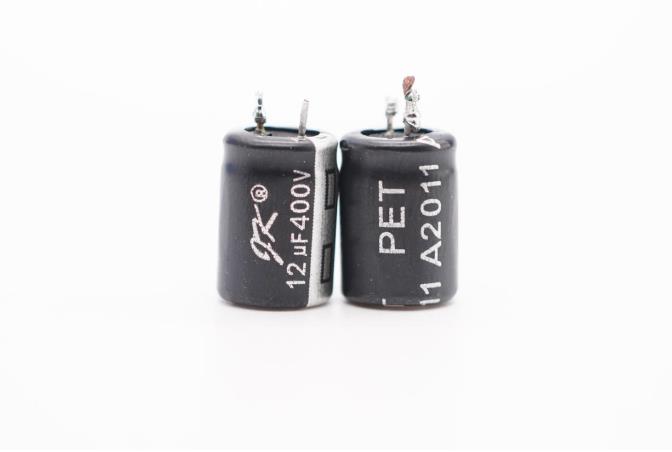

兩顆電容來自東莞市軍康電子科技有限公司，規格都是400V 12μF。

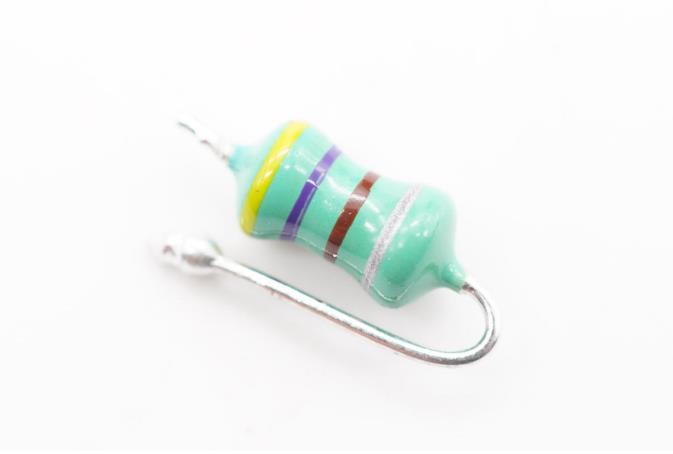

色環濾波電感特寫。

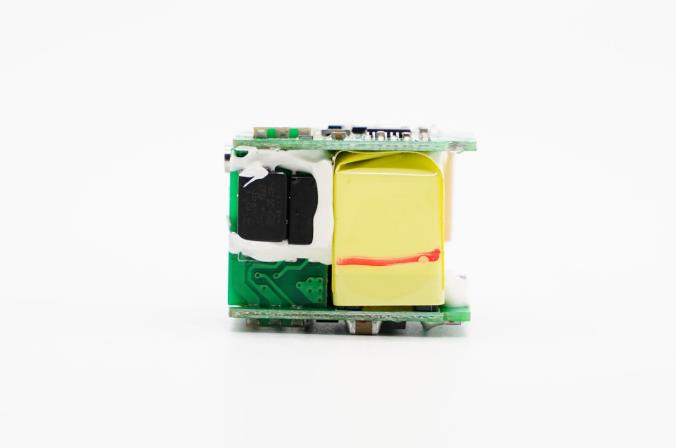

另一側可以看到連接小板和變壓器。

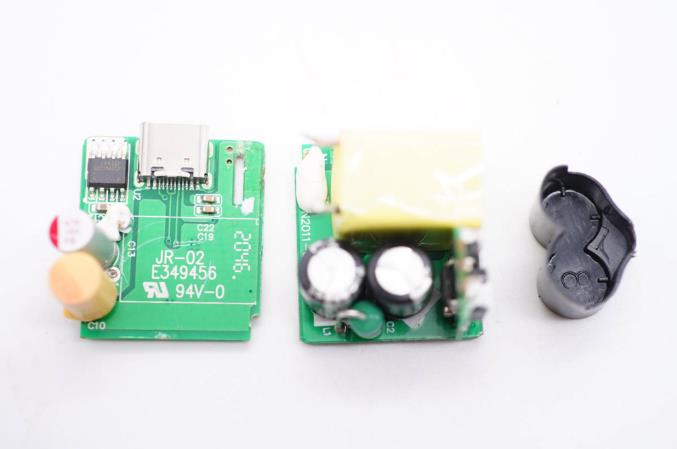

將模塊拆分開。

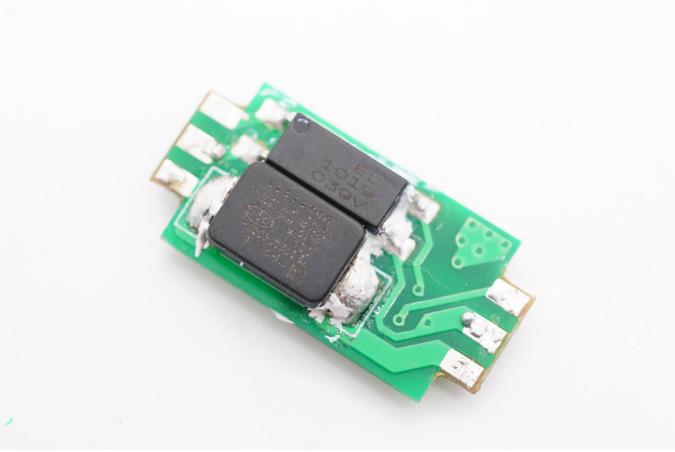

連接小板一面設有光耦和貼片Y電容。

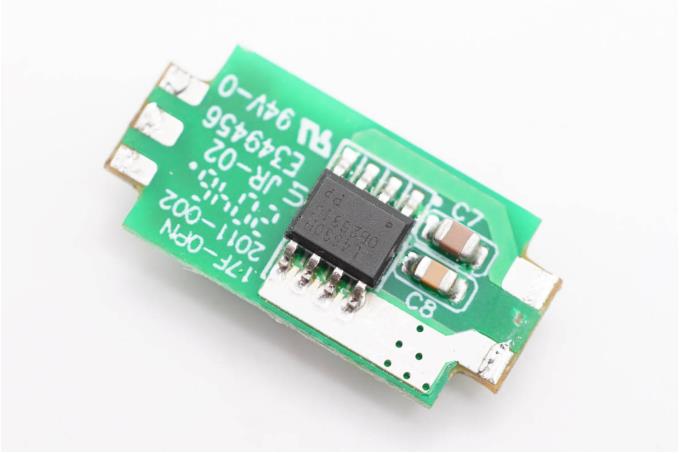

另一面設有主控芯片。

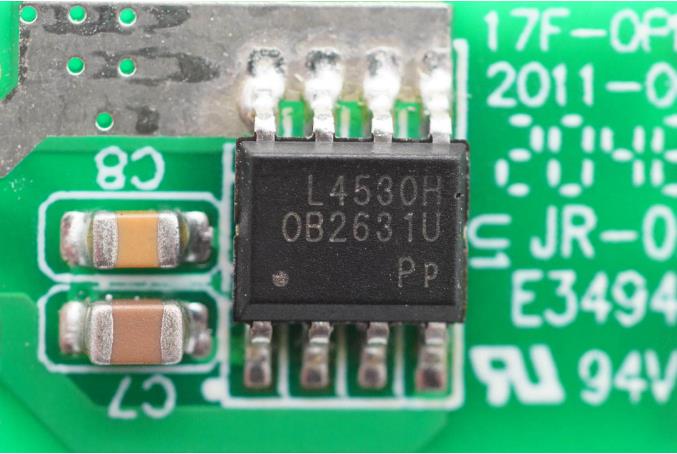

充電器主控芯片采用昂寶OB2631U，內部集成DCM PWM控制器和高壓開關管，為高性能低待機功耗以及低成本開關電源而優化。此外提供完整的保護功能，包括逐周期電流限制，過載保護，欠壓閉鎖和內部過熱保護。適用于PD適配器和其他寬輸出范圍的適配器。

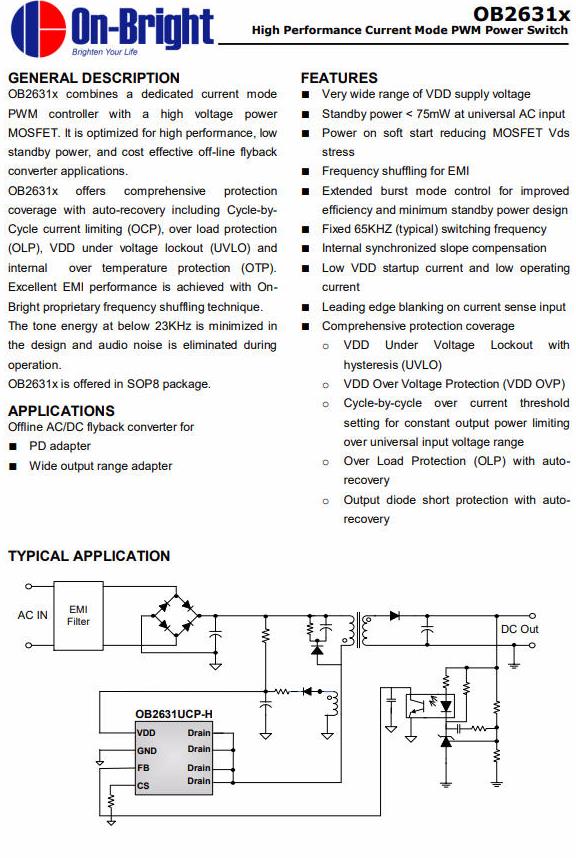

昂寶OB2631x資料信息。

充電頭網通過拆解了解到，采用昂寶OB2631x的還有努比亞20W PD快充充電器、億色迷你20W PD快充充電器、航嘉迷你20W PD快充充電器、康鑫盛20W迷你PD快充充電器、勁電寶20W PD快充充電器、即刻20W 1A1C雙口快充充電器等產品。

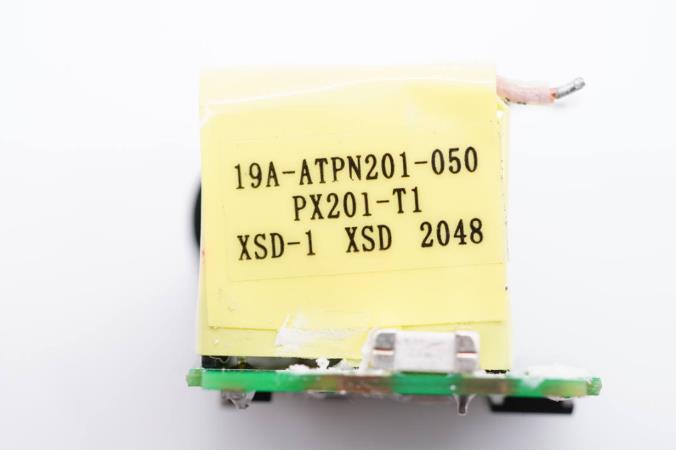

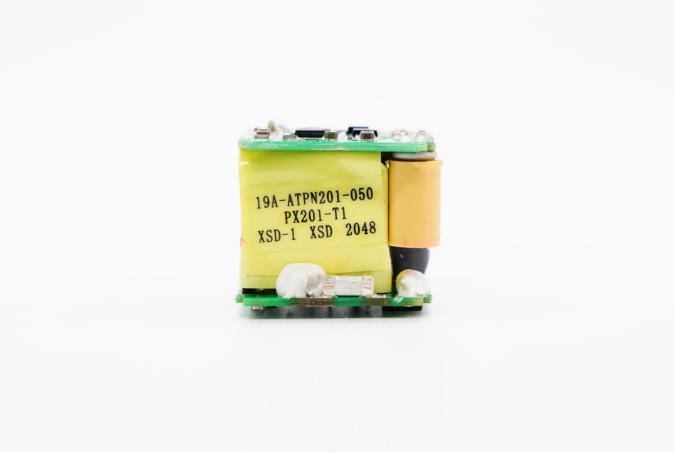

變壓器特寫。

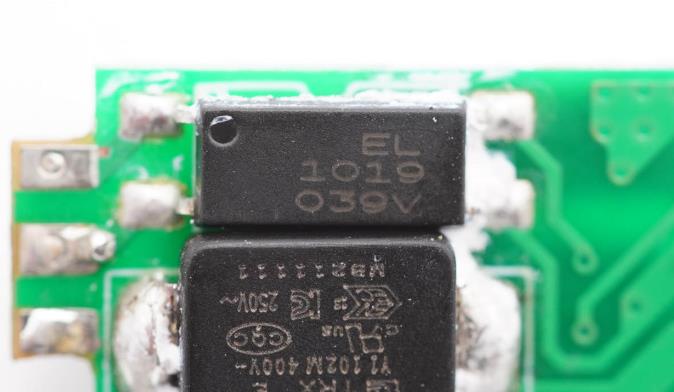

億光EL 1019光耦，用于初級次級通信，反饋調節輸出電壓。

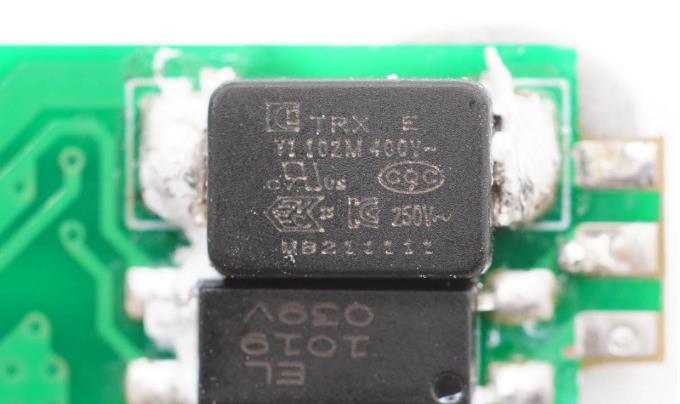

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

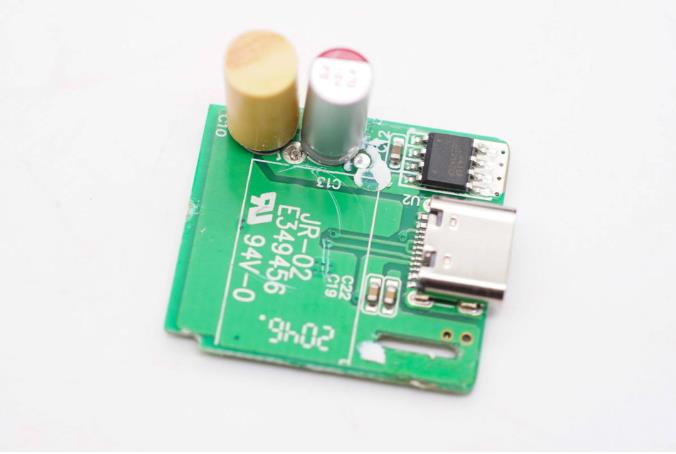

輸出端小板一面設有同步整流芯片和輸出濾波固態電容，其中一顆套有絕緣管。

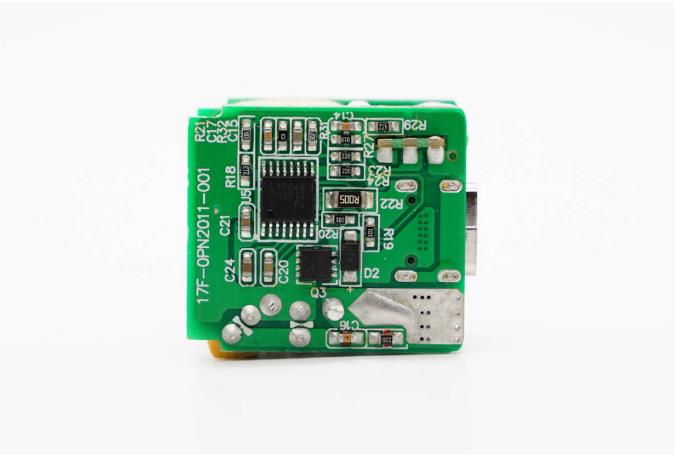

背面設有協議IC和輸出VBUS開關管。

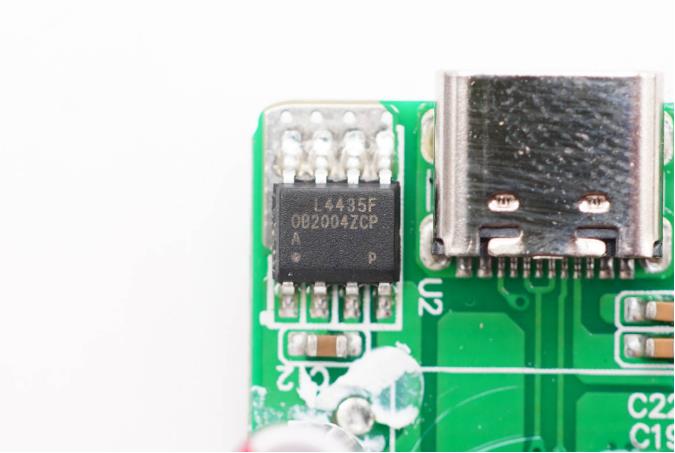

次級同步整流芯片采用昂寶OB2004Z，其內置NMOS，支持3-12V輸出，集成度高。

昂寶OB2004Ax 規格資料。

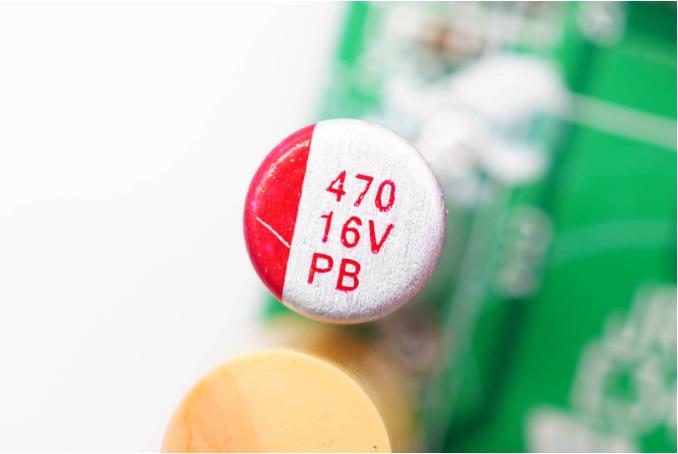

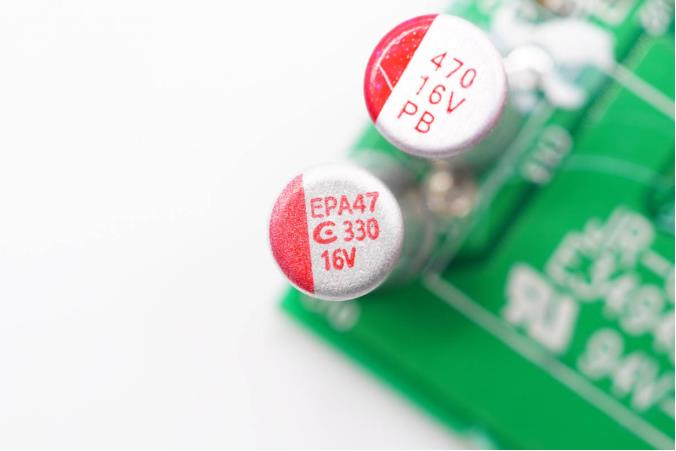

固態電容采用韶關富仕達PB系列，規格都是16V 470μF，具有125℃耐熱，高可靠性的特點。

充電頭網了解到，韶關富仕達針對USB PD快充市場推出了PV、PB、PR、MV、MB、MR等多個系列固態電容，此前已被傲基63W氮化鎵快充、AUKEY2A2C 100W快充氮化鎵充電器、AUKEY雙C口65W氮化鎵快充充電器、AUKEY 65W 1A1C氮化鎵快充充電器、公牛65W 2C1A快充插線板、綠聯65W 3C1A氮化鎵快充充電器、綠聯2A2C 48W智能充電器等多款產品用，產品性能獲得品牌客戶一致認可。

另一顆來自中國臺灣鈺邦，規格為16V 330μF。

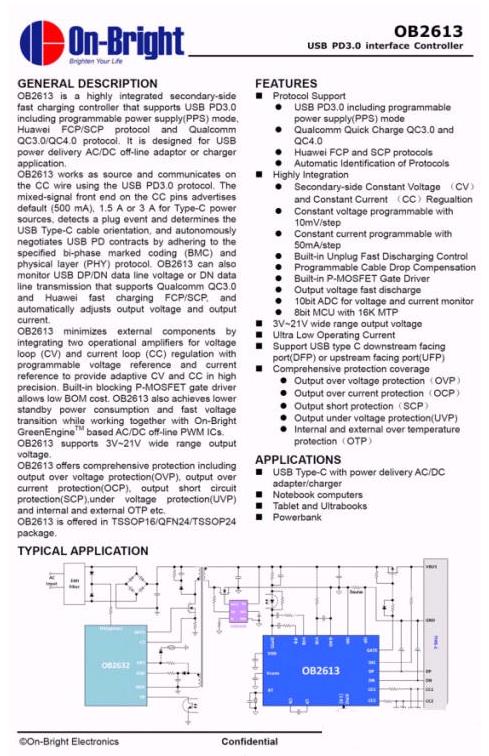

協議IC采用昂寶OB2613，用于支持PD協議和輸出電壓反饋調節。OB2613是昂寶電子開發的一款高精度高集成度的USB PD控制器， 已于2018年11月獲得USB-IF的PD3.0+PPS認證，并于2018年12月通過高通QC4+的測試認證。

昂寶OB2613符合USB PD3.0 V1.1規范，支持PPS模式，支持QC4/4+、BC 1.2協議、MTK PE+ 、華為FCP協議、APPLE 快充識別、三星快充識別等。通過預留的GPIO設置可支持A+C口雙口快充設計，極具成本優勢。

其提供寬范圍的VDD工作電壓區間，使得客戶使用傳統變壓器設計并免于使用LDO穩壓線路給PWM芯片供電，同時其獨有的環路自適應技術可完全應對USB PD應用的輸出寬范圍變化的要求。憑借雄厚的技術實力和品牌優勢，目前OB2613方案已經在Dell、Lenovo等一線大廠實現量產。

充電頭網了解到，采用昂寶OB2613協議芯片的產品還有征拓20W迷你PD快充充電器、綠聯20W PD快充充電器、萬旅3A1C 45W PD旅行轉換插座、羅馬仕65W PD氮化鎵充電器、公牛18W PD快充充電器、聯想YOGA 65W USB PD快充充電器、網易智造18W USB PD快充充電器等產品。同時，昂寶也是業內為數不多的能提供AC-DC全套電源解決方案的廠商，其芯片已獲得數十款電源配件產品采用。

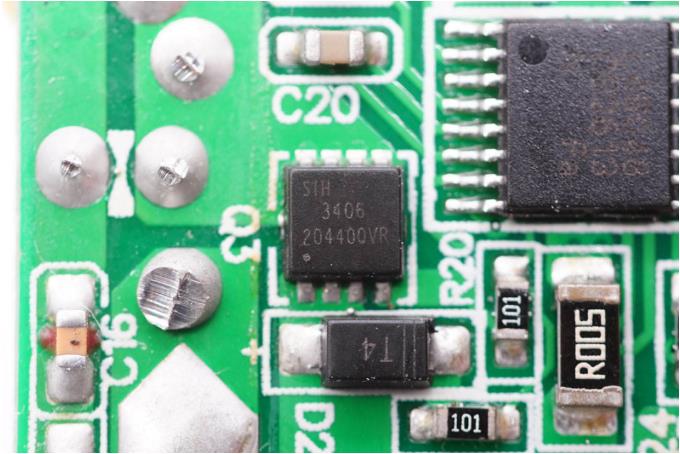

輸出VBUS開關管特寫。

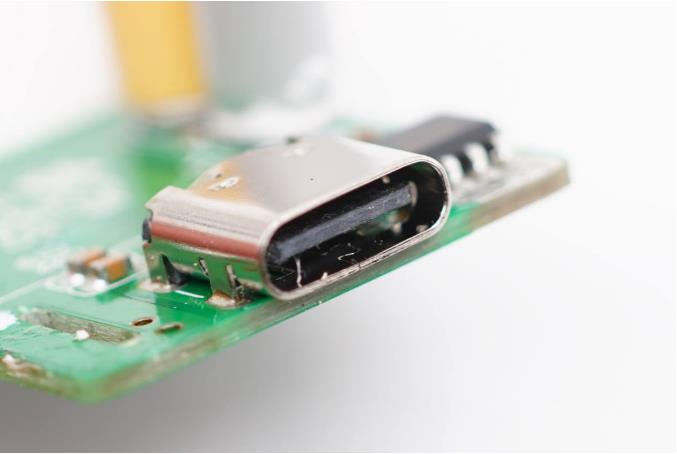

USB-C母座特寫，過孔焊接。

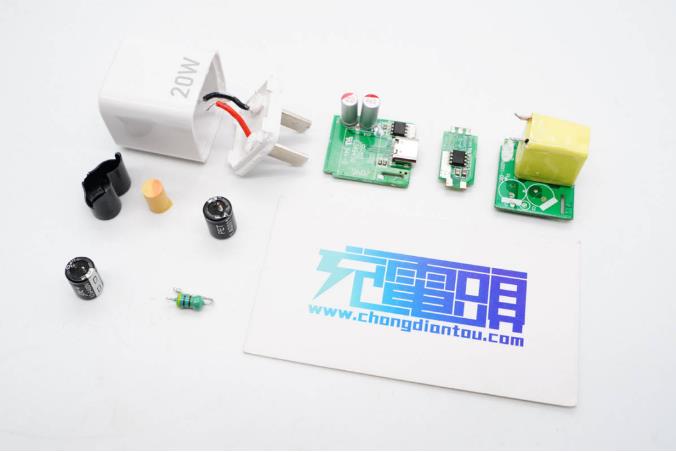

全部拆解完畢，來張全家福。

充電頭網拆解總結

移速這款20W迷你充電器小巧簡潔，配備固定式插腳以及單C口，除了支持QC和PD通用快充協議外，還支持PE2.0和PPS快充協議，具備3.3-5.9V3A和3.3-11V2A兩組PPS電壓檔位，整體兼容性不錯，可以滿足各大品牌手機日常充電需求。

充電頭網拆解了解到，充電器采用時下熱門的多塊小板組合焊接設計，采用昂寶OB2631U+OB2004Z+OB2613全套快充電源方案，外圍元件少，電路十分精簡。此外

采用軍康電解電容、富仕達和鈺邦固態電容進行輸入輸出濾波，用料主流。電容做了絕緣處理，同步整流芯片所在區域露銅加錫增強散熱，做工講究。
