安克創新舉辦的“為生活充滿電”主題新品發布會上推出了“超能充”系列氮化鎵充電器，有30W、45W、65W三種功率。同為超能充系列，外觀設計上一樣，只有大小以及折疊插腳與否的差別。此前充電頭網已相繼完成了65W和30W超能充的詳細拆解。

現在繼續為大家?guī)戆部?5W氮化鎵超能充國行版的詳細拆解，當然此前也對這款充電器進行了詳細評測，那下面一起來看看充電器的具體設計用料。

此前充電頭網還拆解過安克Nano 20W PD快充、安克65W PD快充充電器、安克1A1C 38W雙口快充、安克60W 1A1C氮化鎵快充、安克30W氮化鎵快充、安克60W雙C口氮化鎵快充、安克65W氮化鎵4口桌面PD快充、安克PowerPort Atom PD 4 100W充電器等多款充電器，大家可以點擊藍色字體查看產品拆解詳情。

一、安克45W氮化鎵超能充

包裝盒是經典藍白配色，左上角是ANKER品牌。

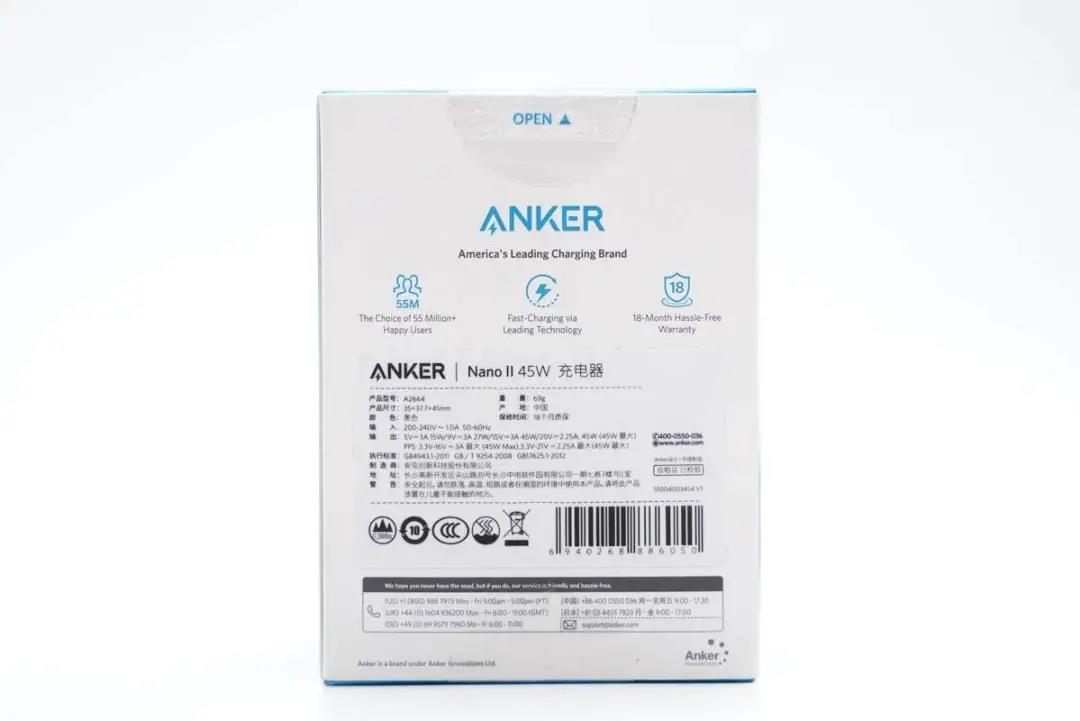

背面印有產品三大特性標識、參數和認證等信息。

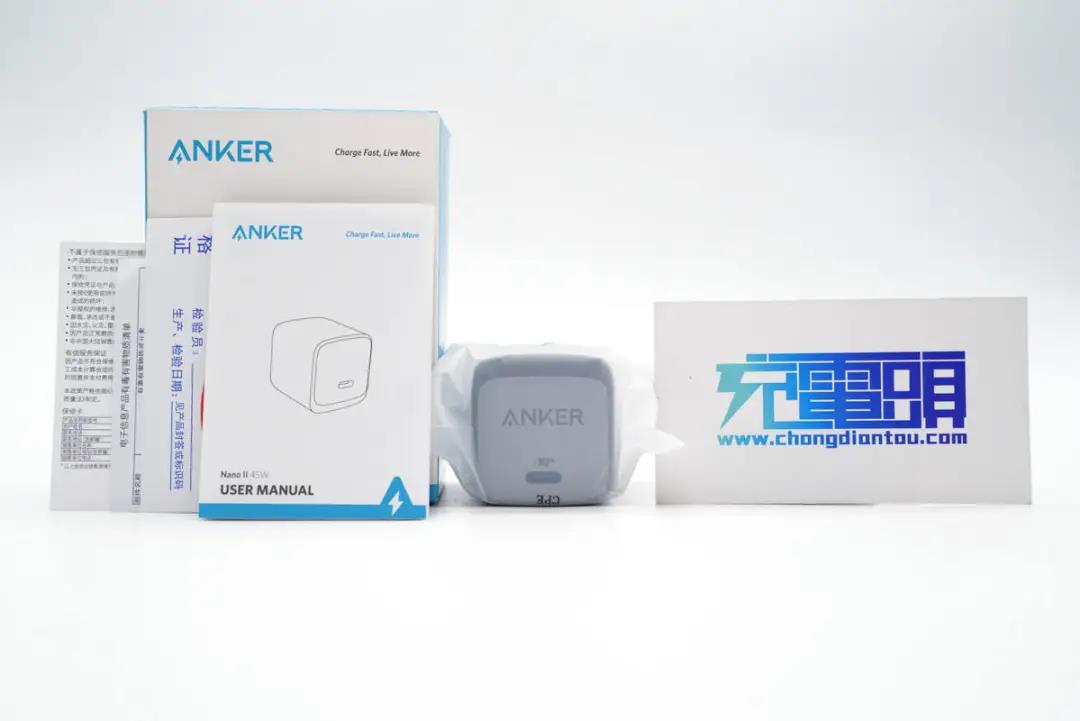

包裝內含充電器、使用說明書、合格證等，充電器外套塑料袋防塵。

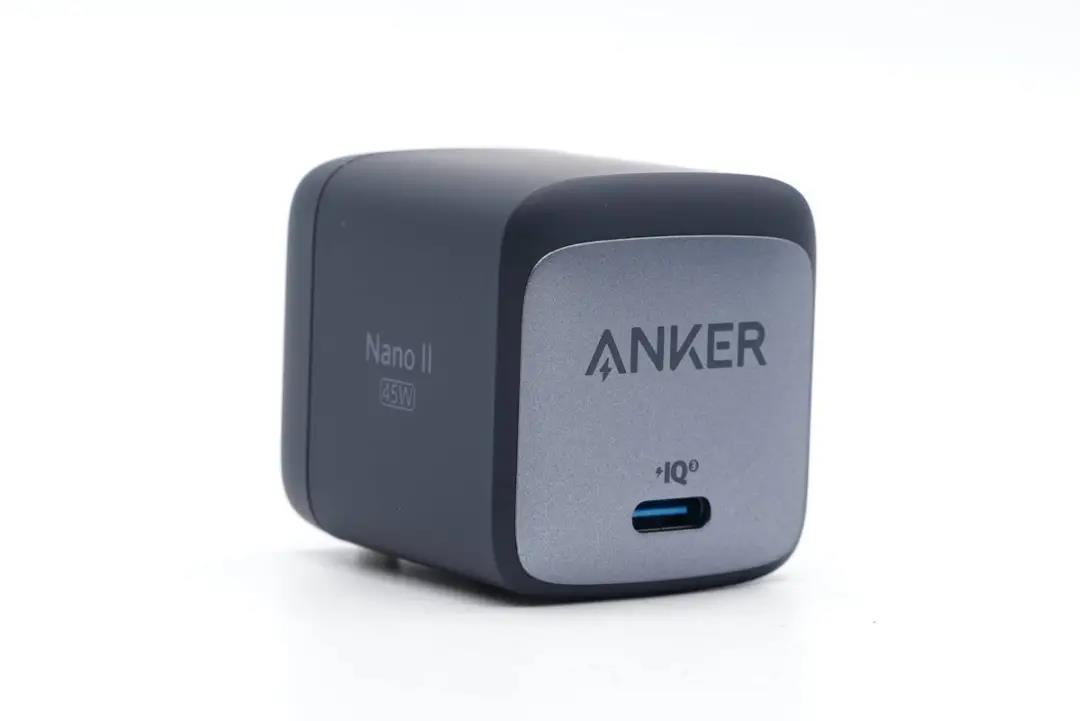

45W超能充采用銀灰色外觀ID設計，造型趨于小方塊，整體小巧便攜。

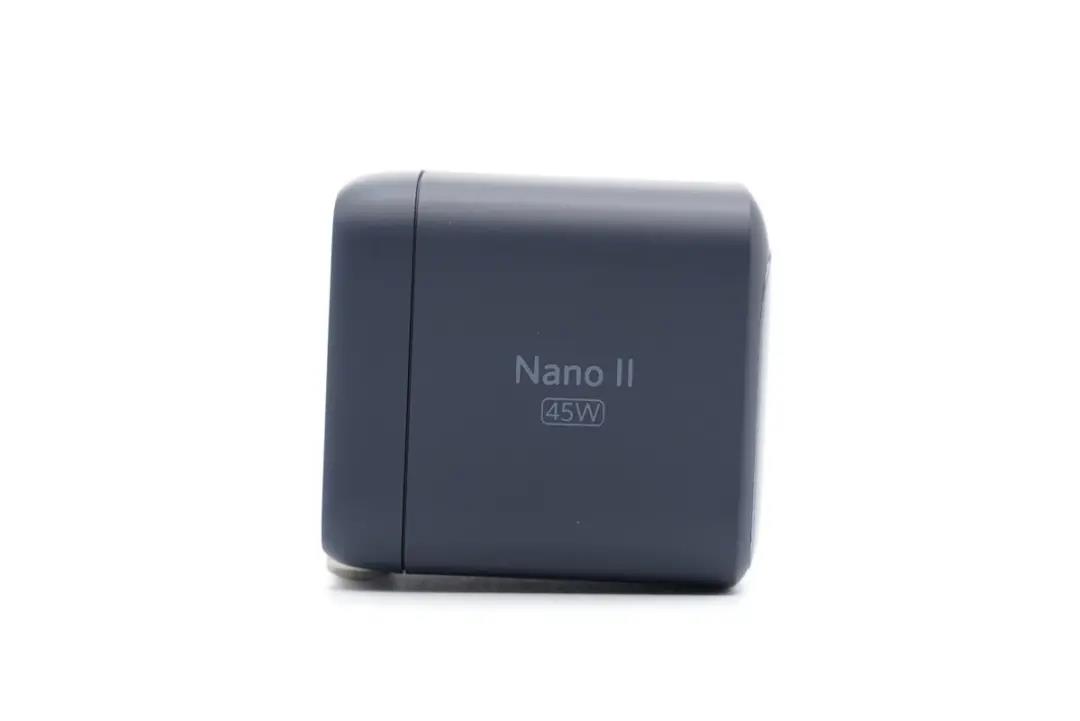

腰身一面印有Nano II和45W字樣，表明產品名稱和最大輸出功率。

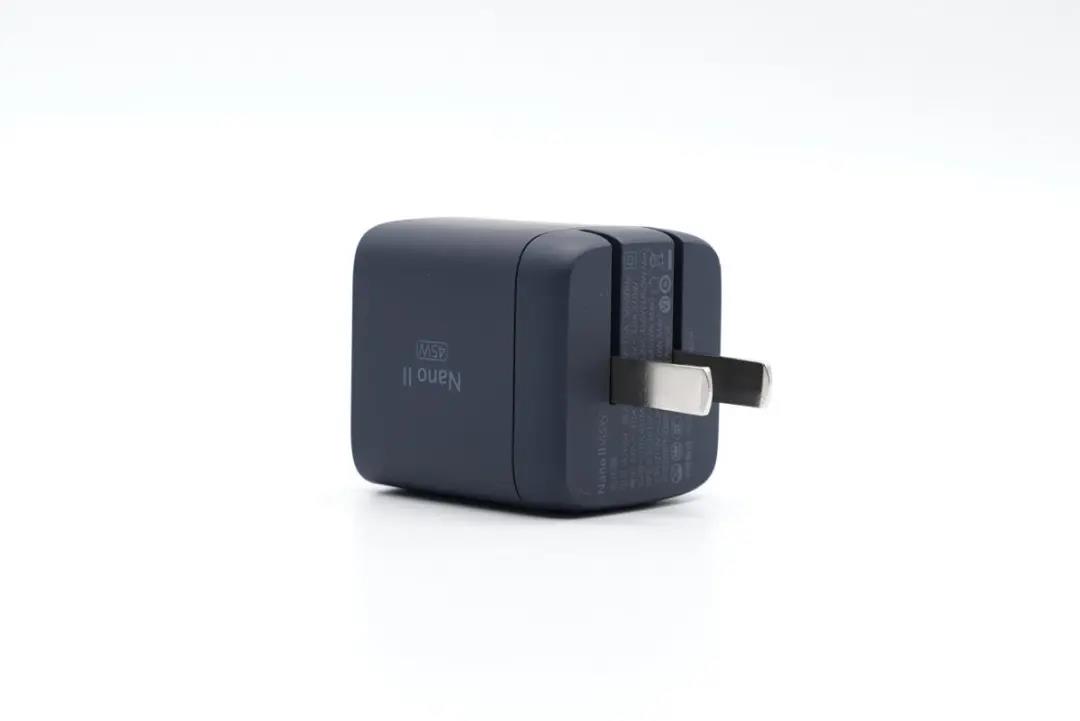

輸入端配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

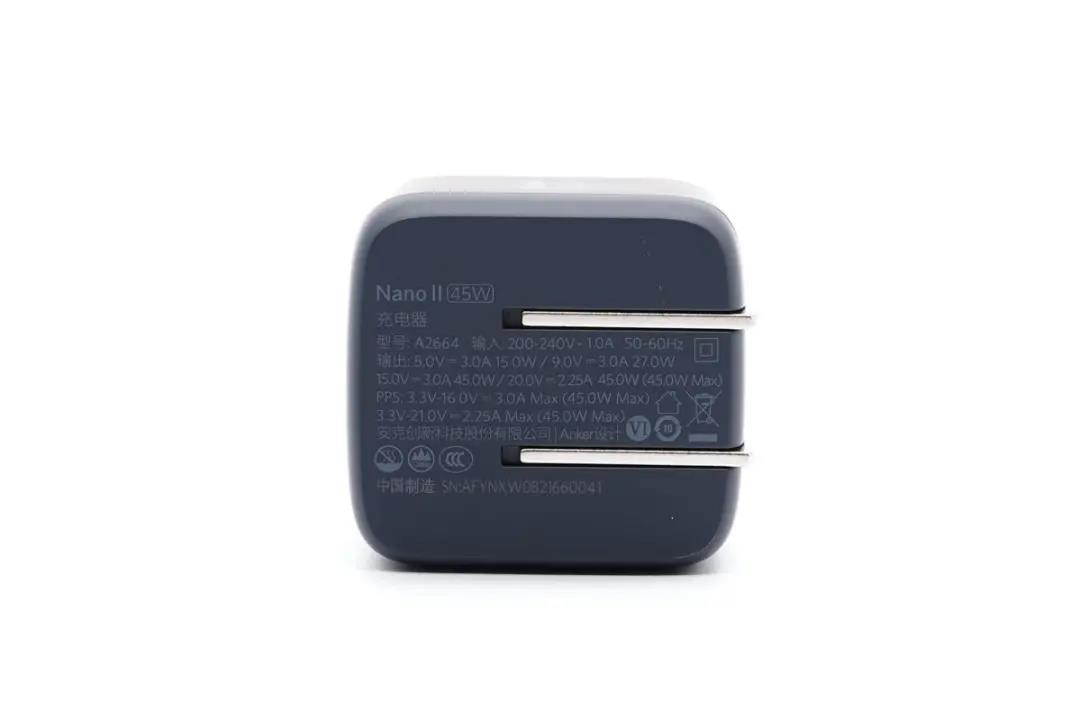

輸入端外殼上標注有充電器參數

型號：A2664

輸入：200-240V~50/60HZ 1A

輸出：5V3A、9V3A、15V3A、20V2.25A（45W Max）

PPS：3.3-16V3A（45W Max）

3.3-21V2.25A（45W Max）

安克創新科技股份有限公司

產品已經通過了CCC認證和VI級能效認證。

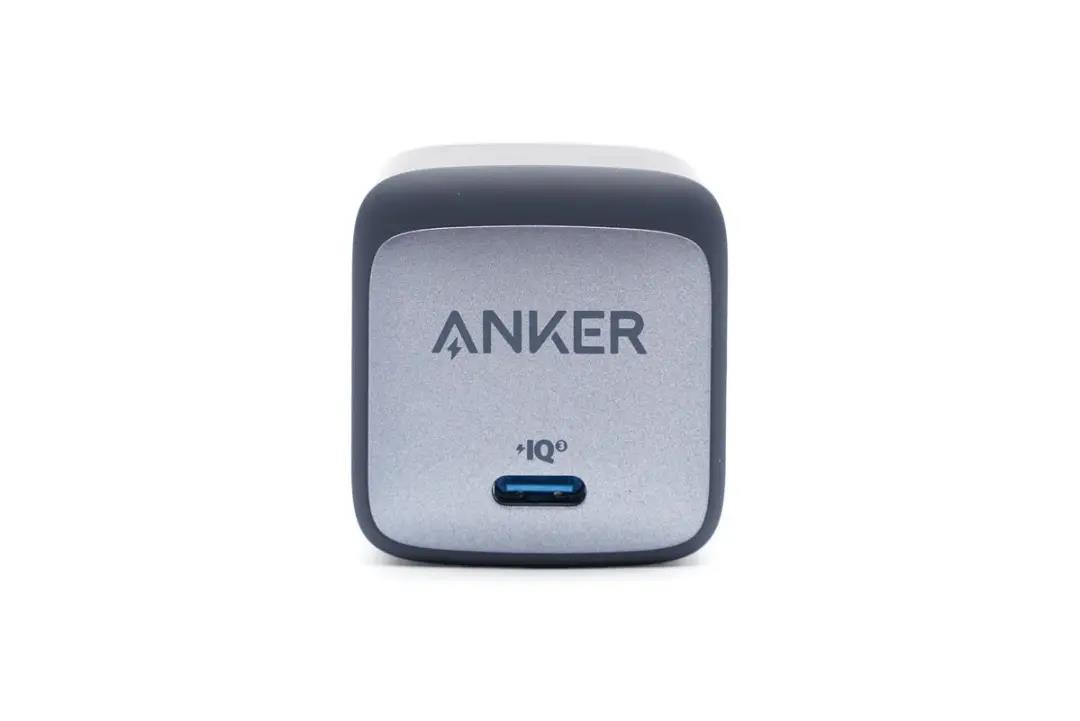

頂面貼有銀灰色裝飾板，中心印有ANKER品牌，USB-C口藍色膠芯不露銅。

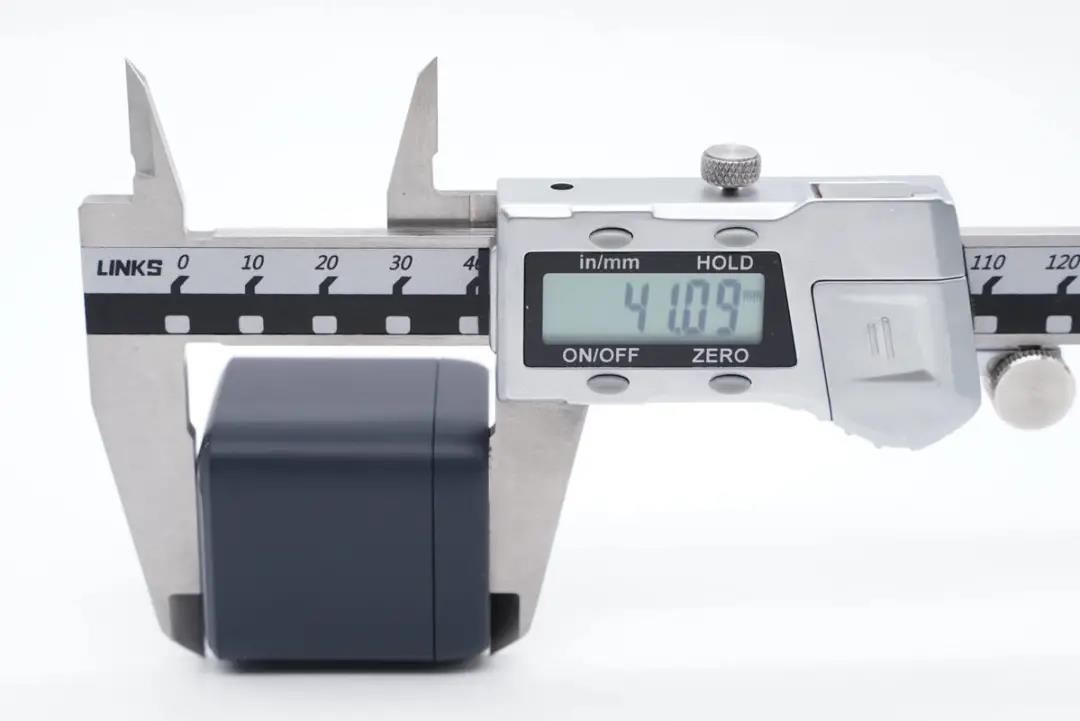

使用游標卡尺實測充電器機身高度為41.09mm。

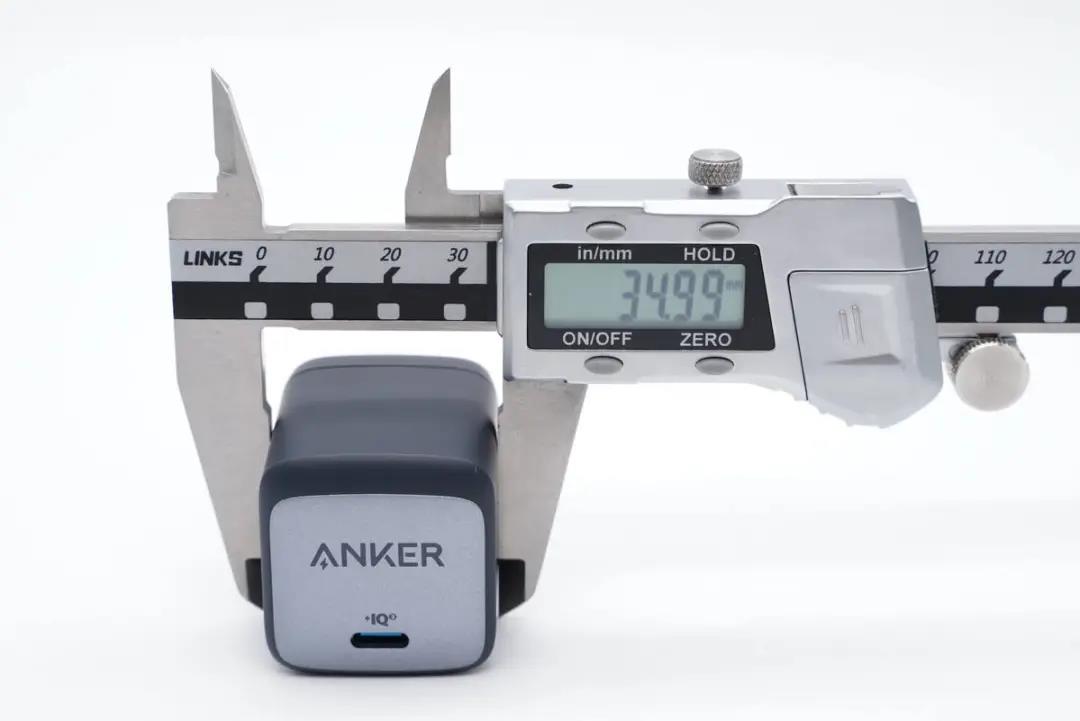

寬度為34.99mm。

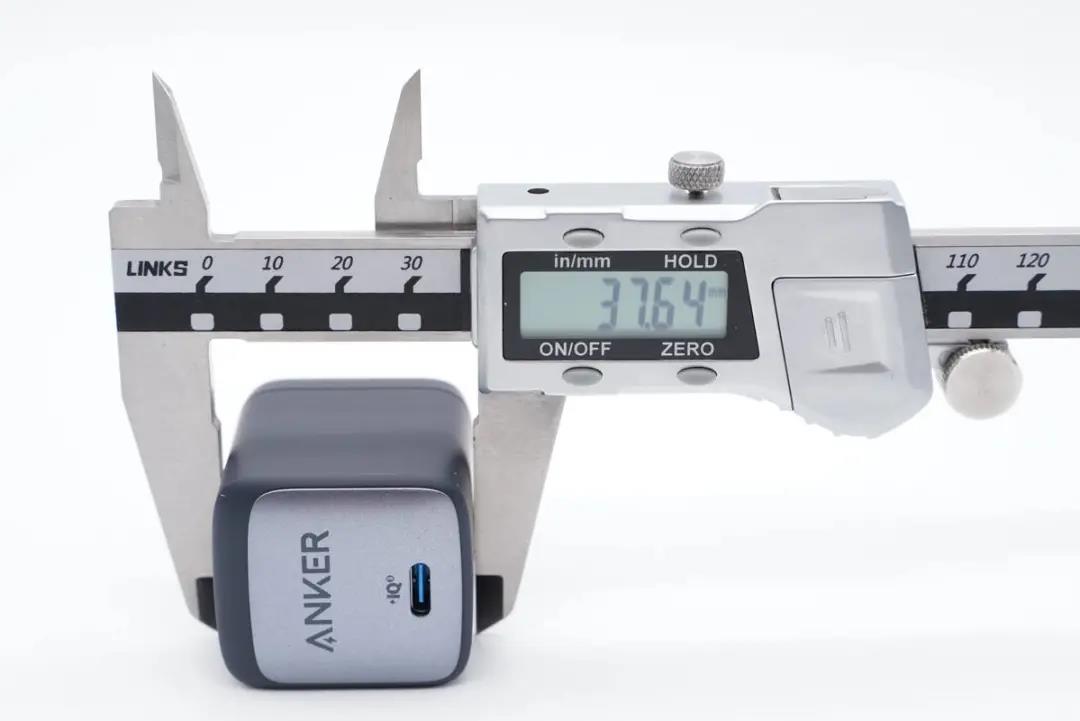

厚度為37.64mm。

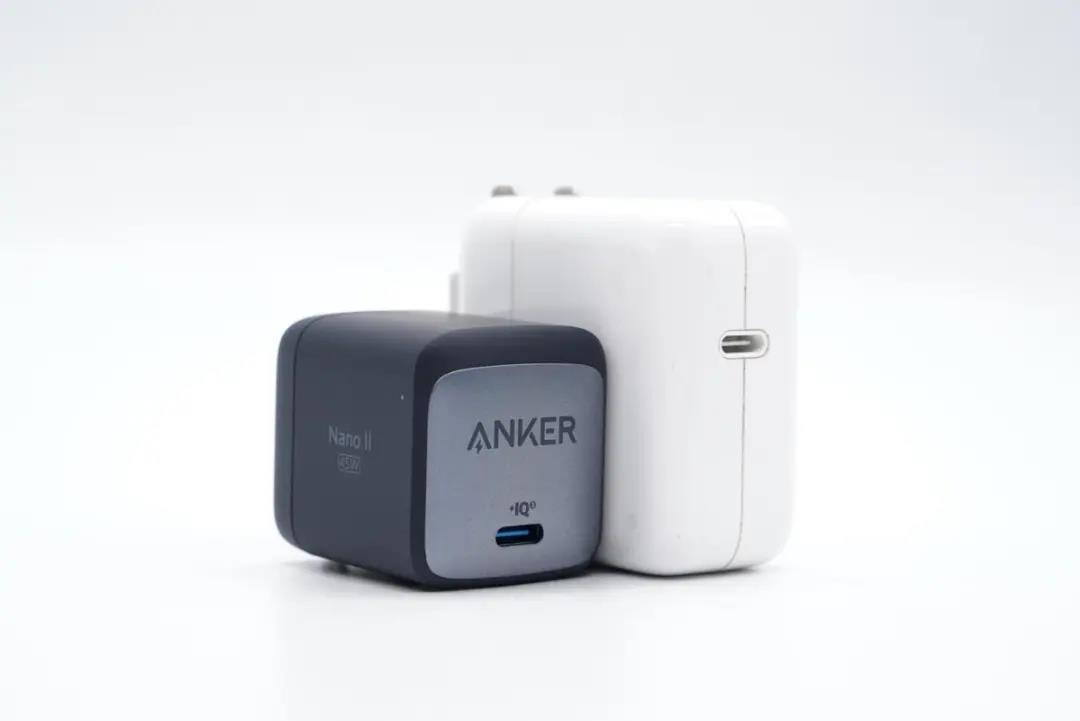

作為一款45W級充電器，比蘋果30W充電器還要小很多。

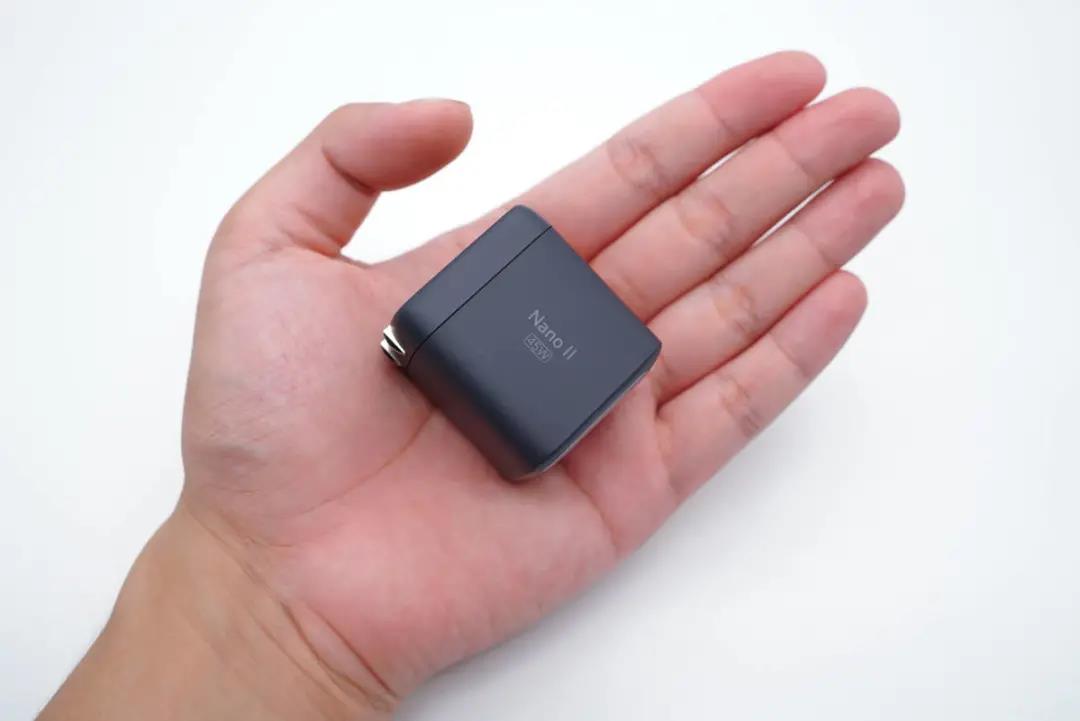

拿在手上的直觀感受。

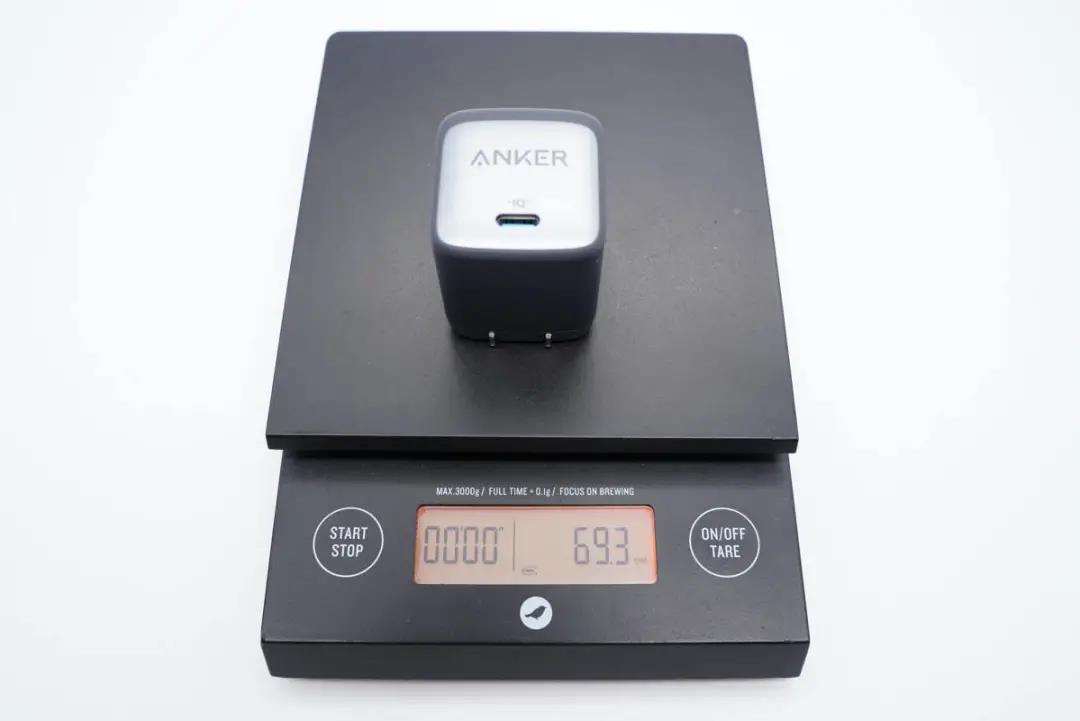

凈重約為69g。

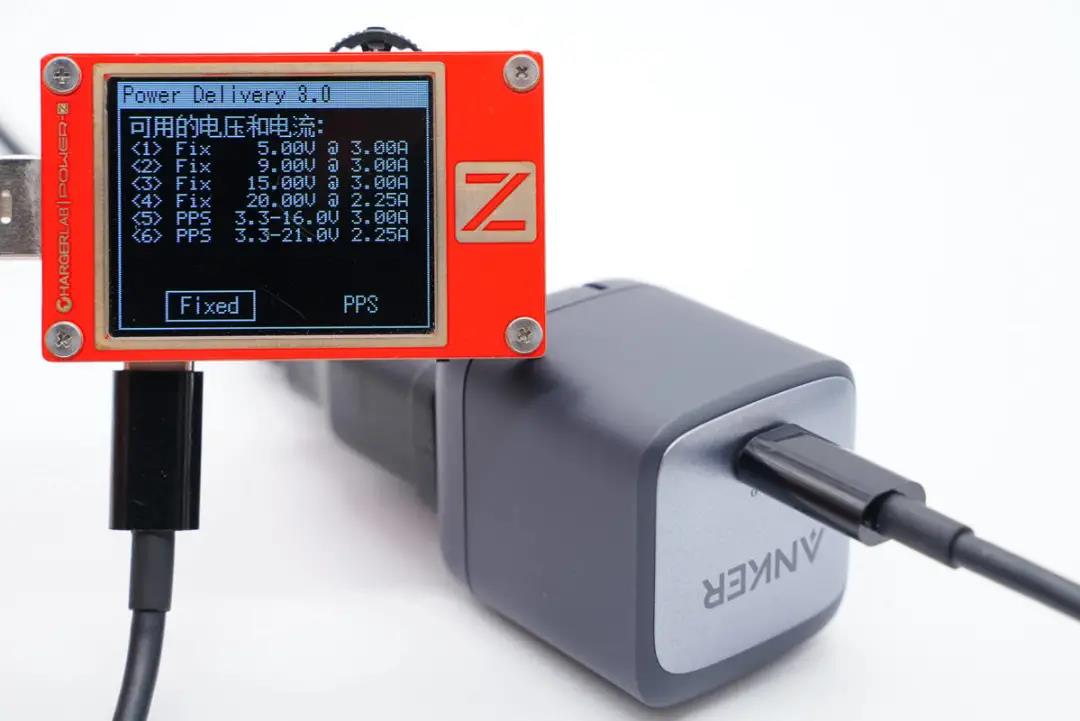

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、PD3.0、PPS快充協議。

此外還測得C口具備5V3A、9V3A、15V3A、20V2.25A四組固定電壓檔位，以及3.3-16V3A和3.3-21V2.25A兩組PPS電壓檔位。

二、安克45W氮化鎵超能充拆解

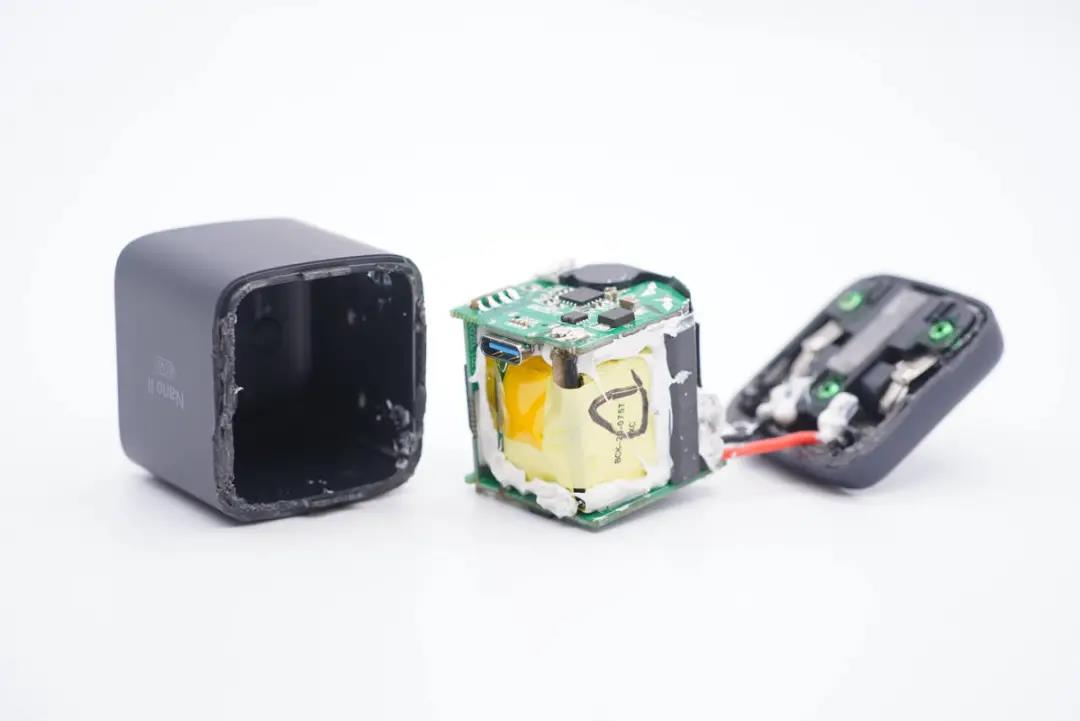

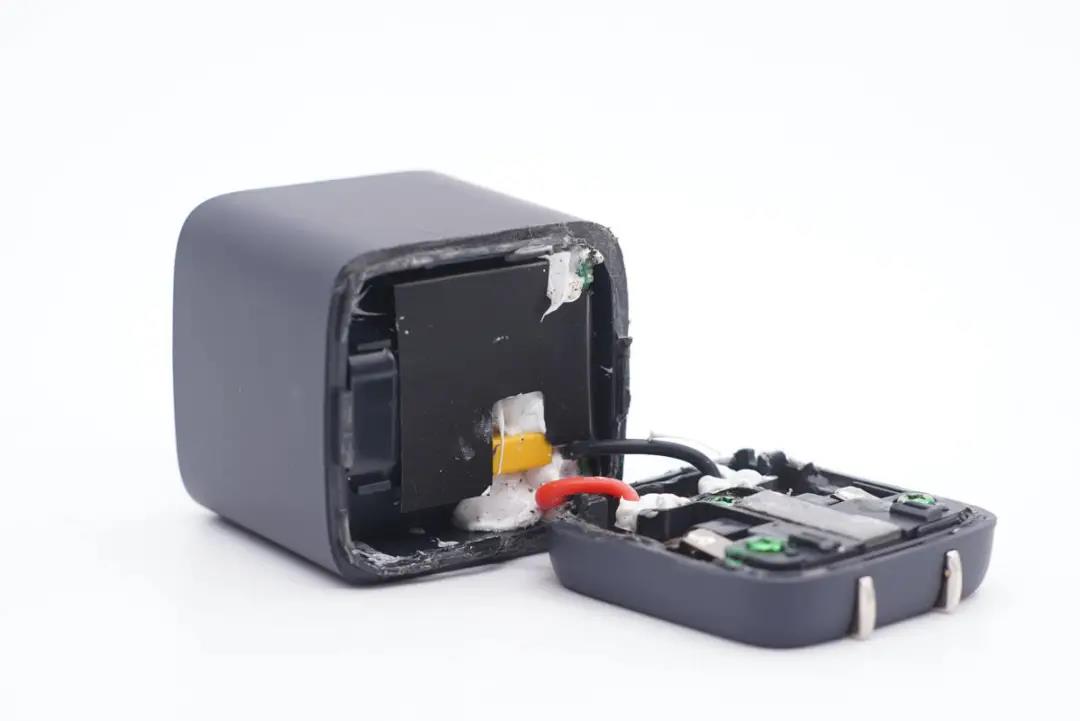

將機身殼拆開，輸入端設有絕緣隔離板。

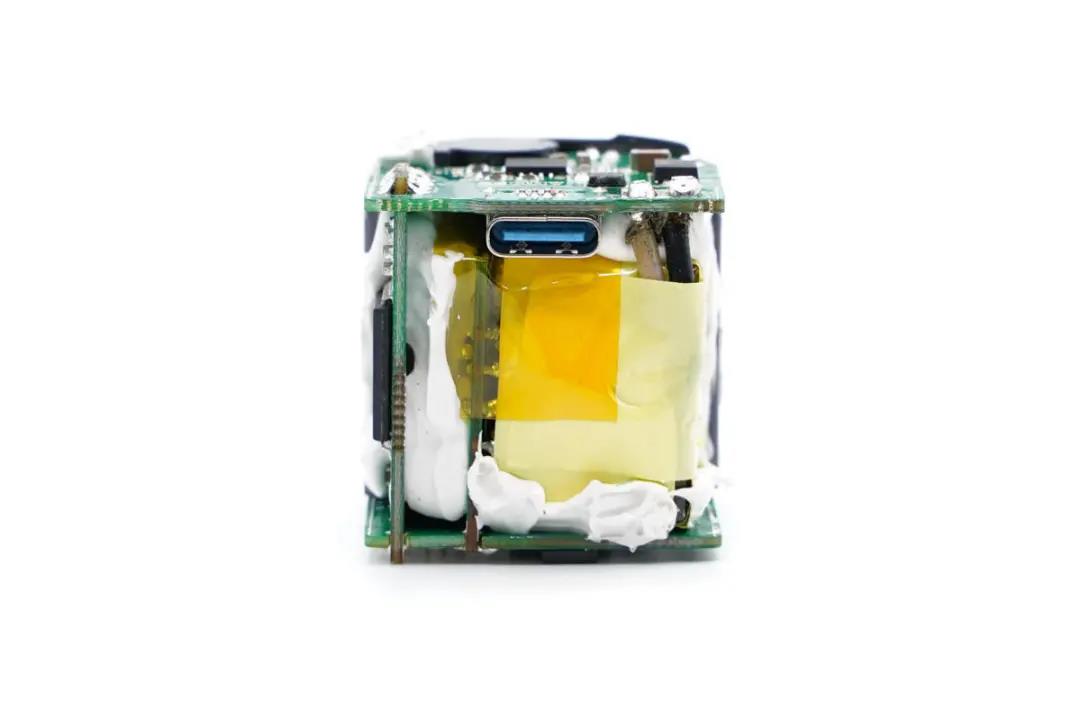

將PCBA模塊取出，AC導線、變壓器周圍打膠加固保護。

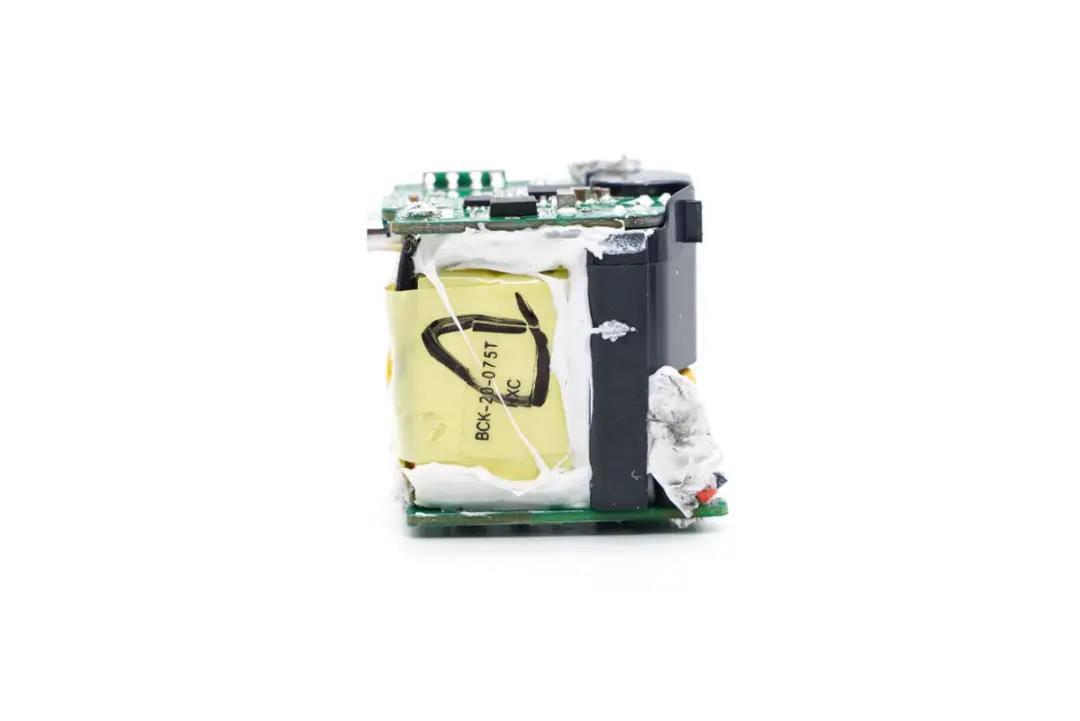

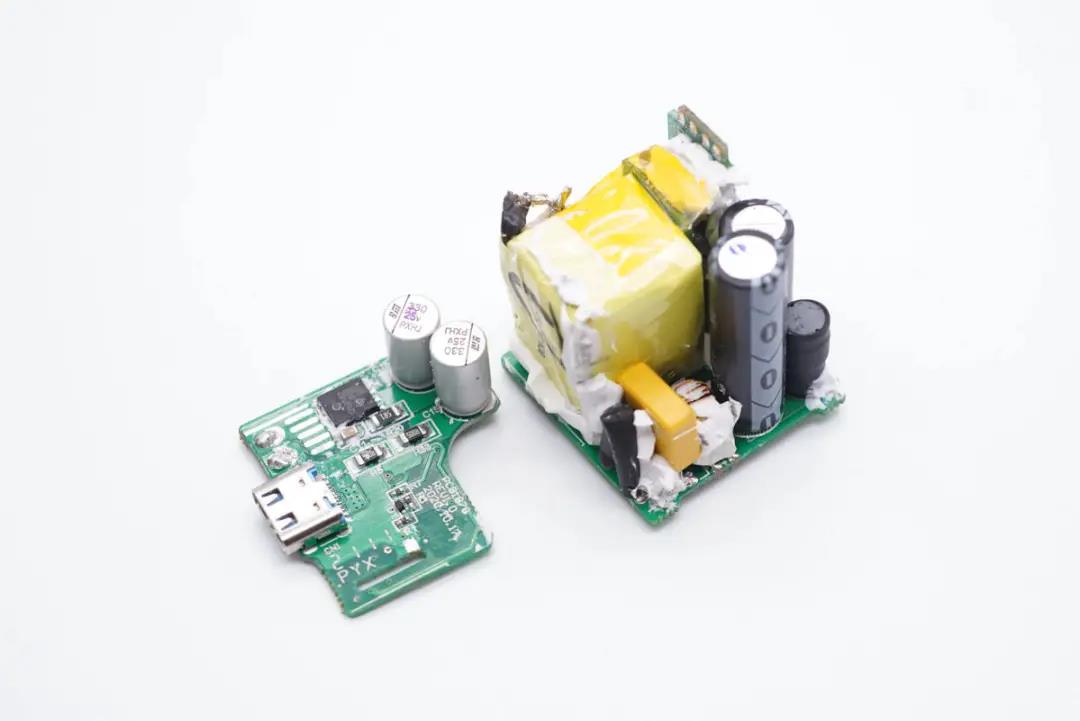

PCBA模塊采用四塊小板組合焊接設計，側面有兩塊，其中一塊焊接變壓器，并且變壓器包裹絕緣膠帶保護。

通過觀察發現，這款充電器采用PI高集成開關電源方案寬范圍輸出，協議芯片控制接口輸出電壓的設計架構。下面我們就從輸入端開始一一了解各元器件。

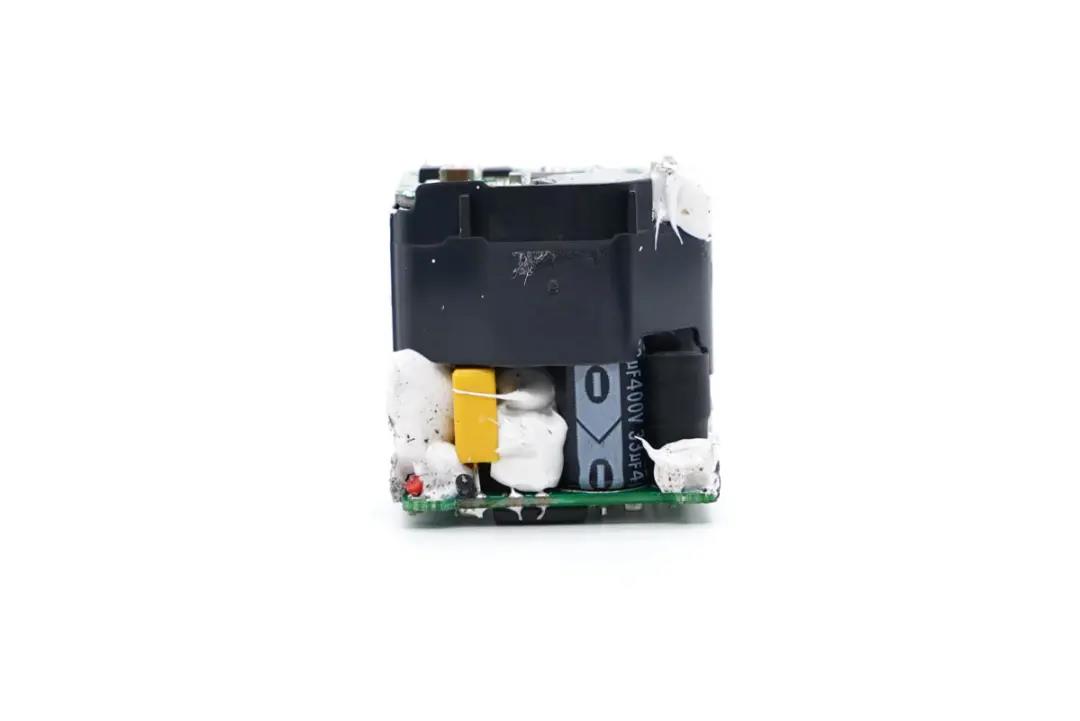

輸入端一覽，可以看到黃色的安規X電容、電解電容、工字電感等，電容頂部套有塑料殼進行隔離和加固。

塑料殼同時還幫助隔離保險絲和變壓器。

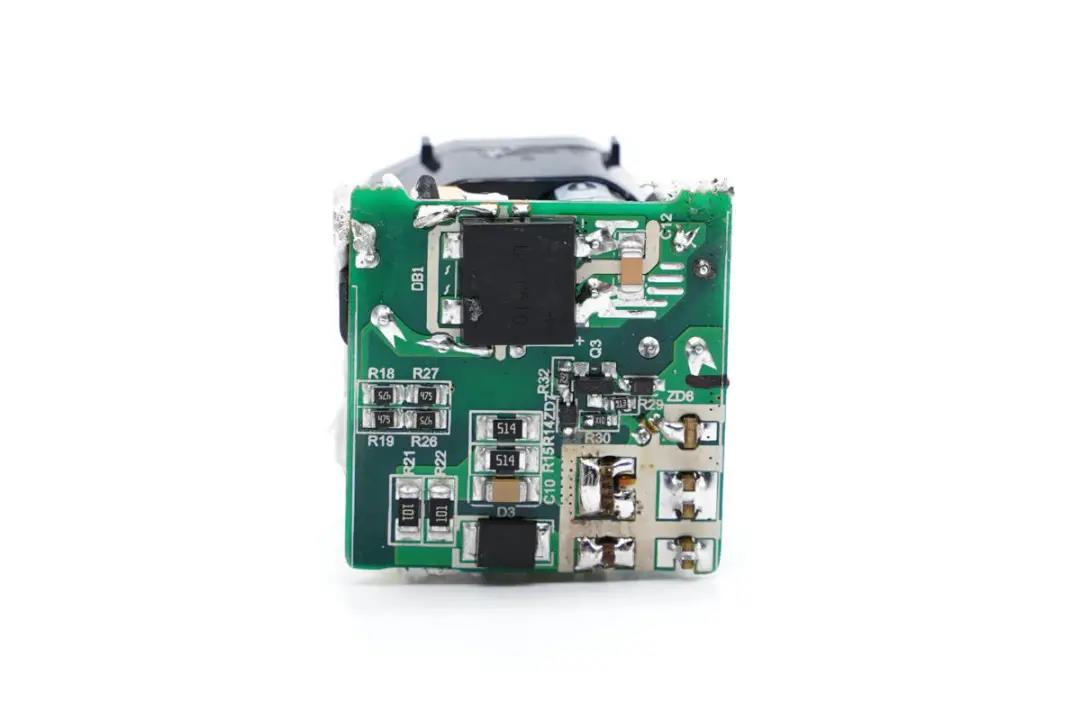

輸入端小板背面設有一顆整流橋。

將模塊拆分開便可清楚看見輸入端小板正面的元器件。

保險絲額定電流3.15A。

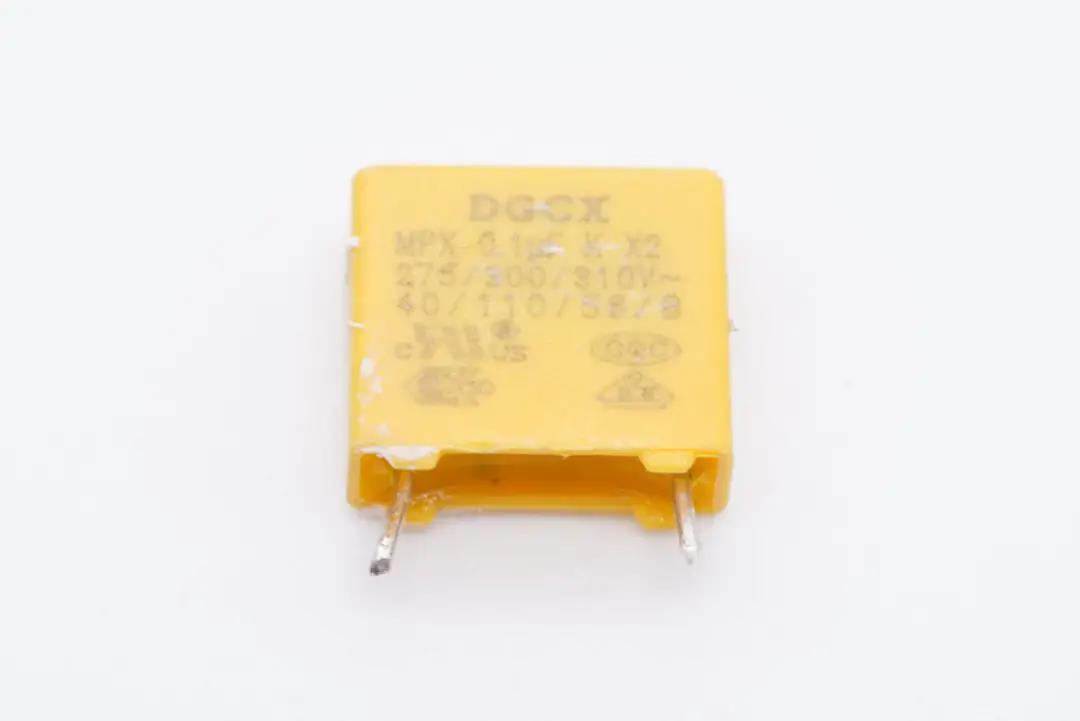

安規X電容來自成希電子，容量0.1μF。

共模電感用于濾除EMI干擾，雙線繞制，其中一根套有絕緣管。

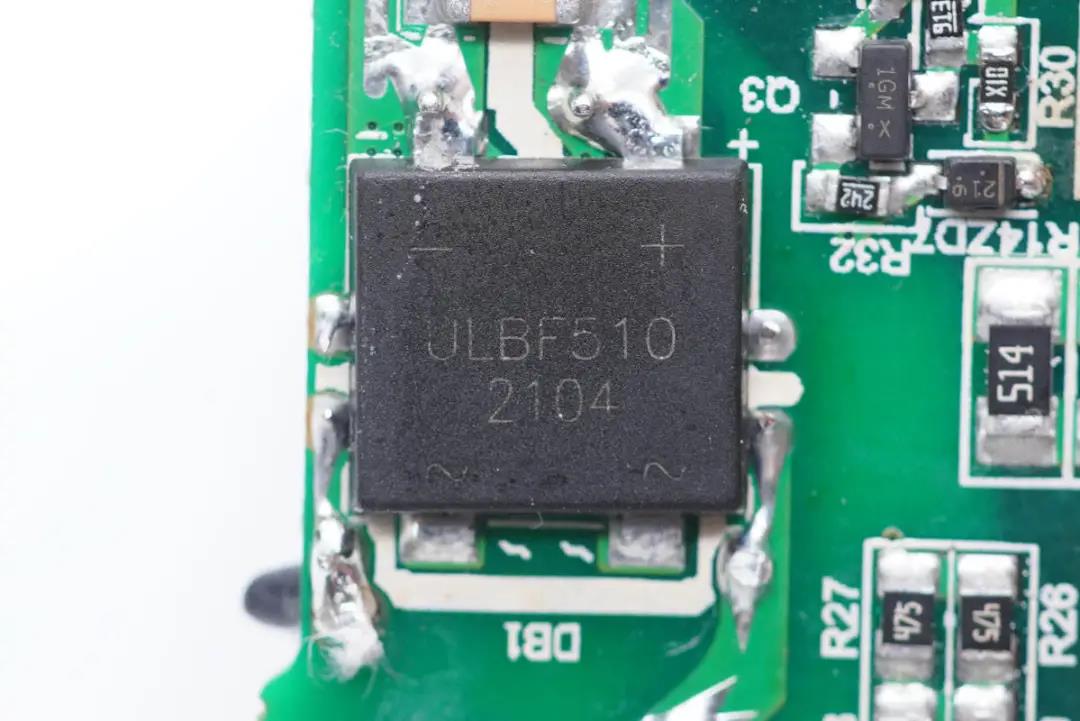

整流橋特寫，絲印ULBF510。

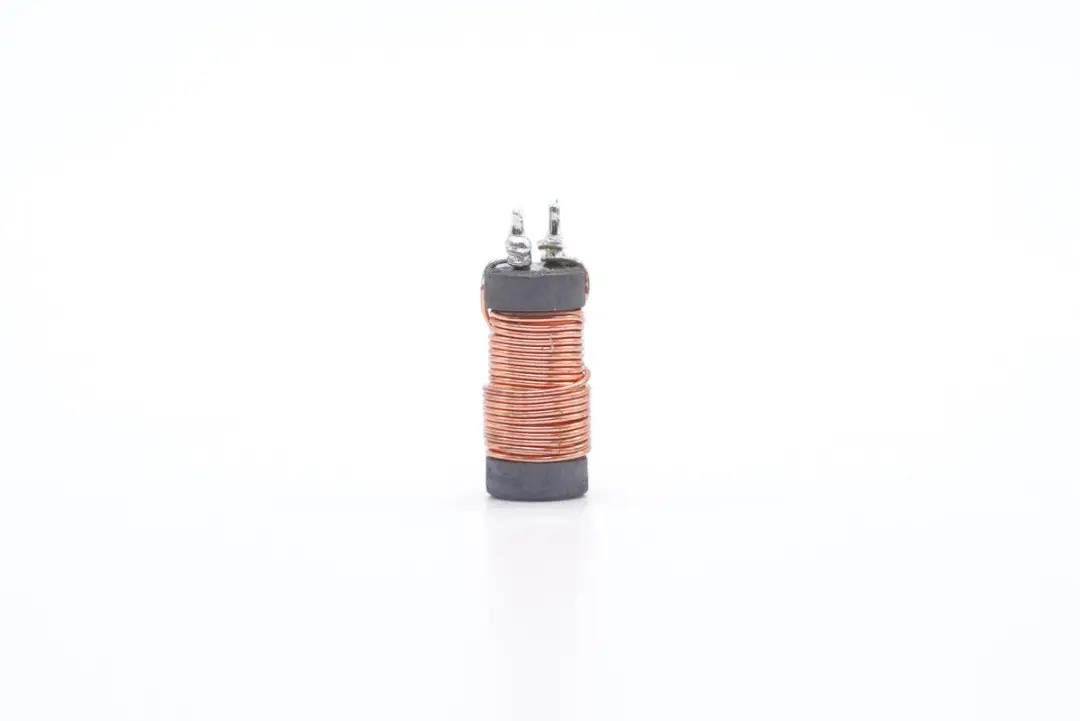

工字電感特寫。

兩顆高壓濾波電解電容來自Acon中元，規格分別是400V33μF和400V27μF。

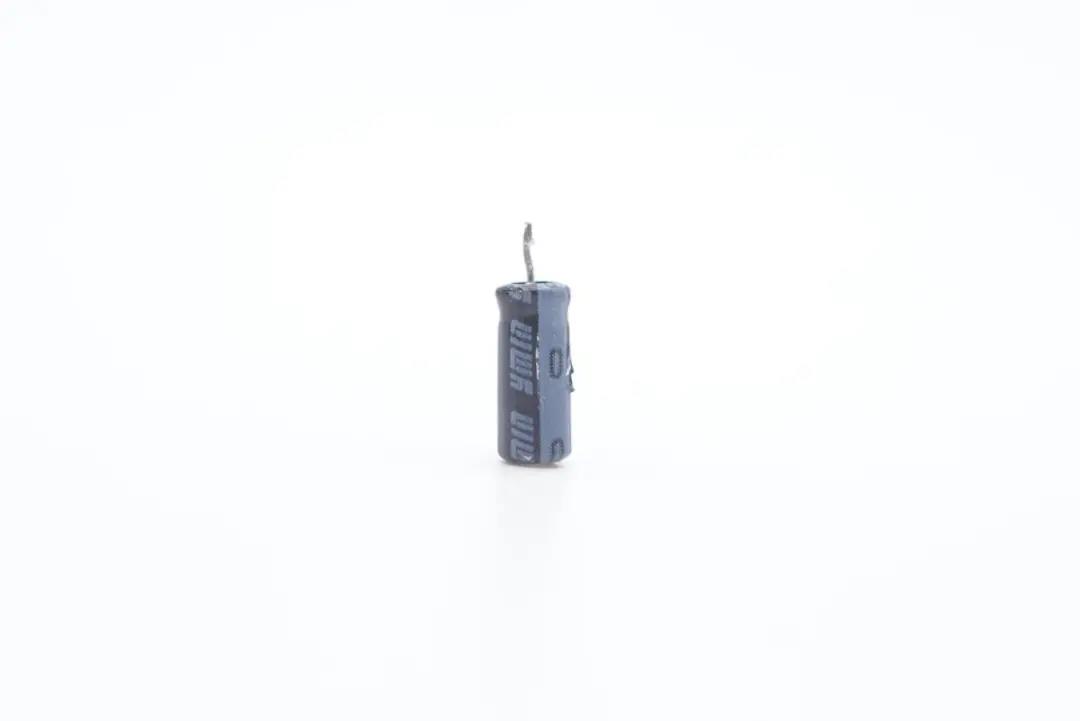

主控芯片供電電容來自永銘。

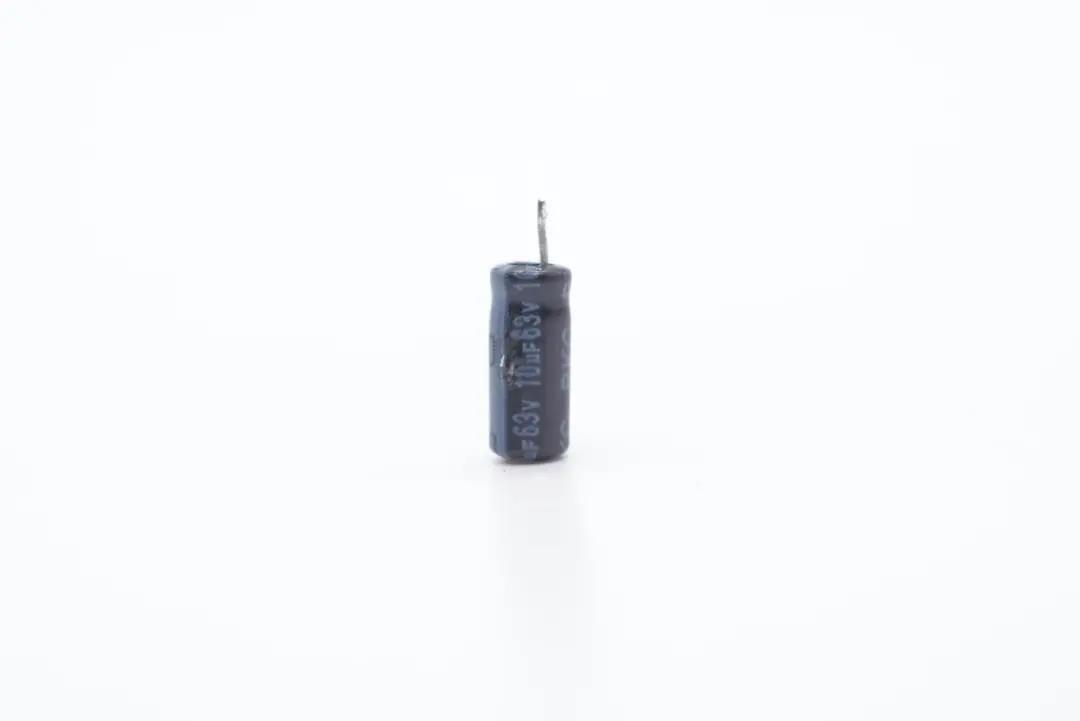

規格為63V 10μF。

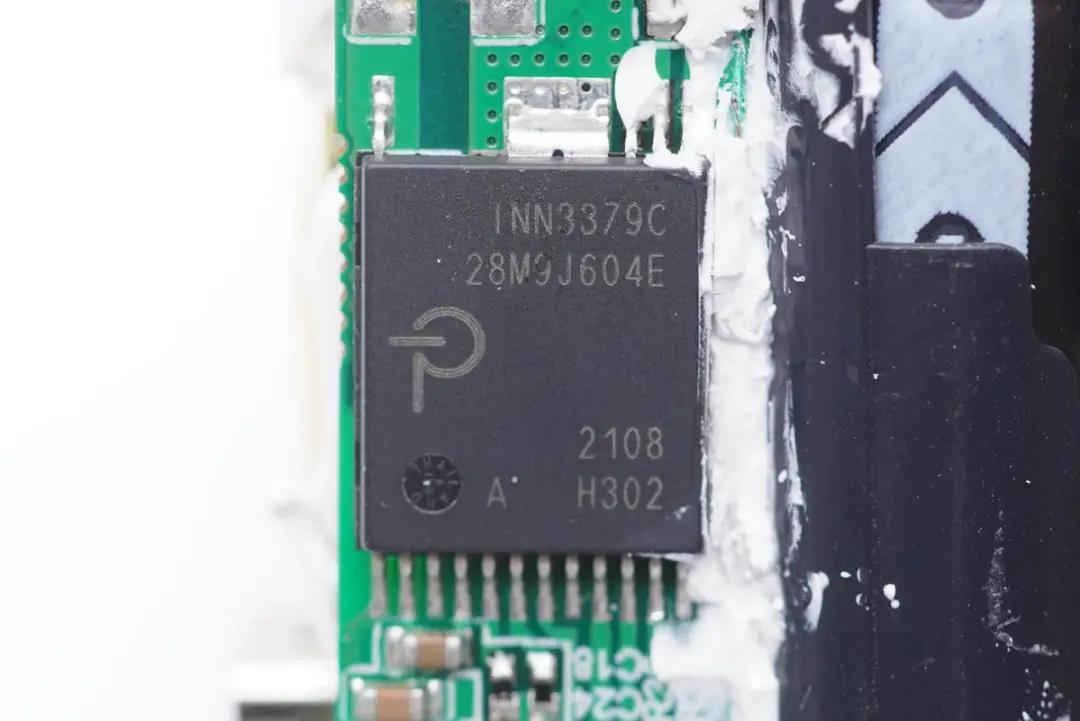

連接小板上設有PI主控芯片，型號INN3379C，采用PowiGaN技術，內置PWM控制器、高壓MOS、同步整流控制器等，集成度非常高，并且采用數字總線控制調壓。寬電壓范圍條件下，密閉外殼內可以輸出65W功率。

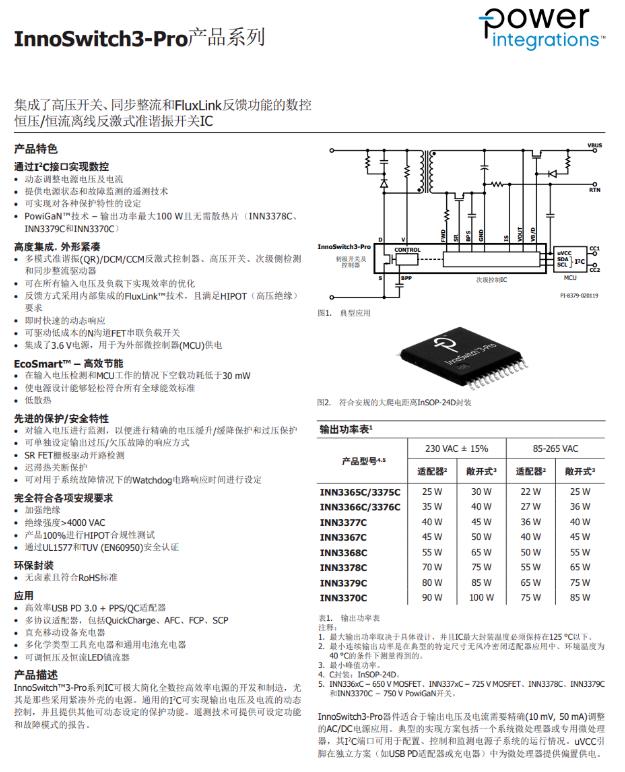

PI官方的資料顯示，INN3379C屬于InnoSwitch3-Pro家族，它采用了PI獨家的PowiGaN技術，也就是內置了GaN氮化鎵功率器件，相比傳統MOSFET可以輸出更大功率。

充電頭網了解到，采用INN3379C的產品還有Aohi迷你30W氮化鎵充電器、傲基63W氮化鎵快充、龍冰65W PD氮化鎵快充、斯泰克100W雙USB-C氮化鎵快充。此外PI高集成快充芯片還被三星原裝45W USB PD快充充電器、小米9手機27W原裝充電器、OPPO原裝65W氮化鎵快充充電器、谷歌Pixel手機標配USB PD充電器等數十款產品采用，性能獲得客戶廣泛認可。

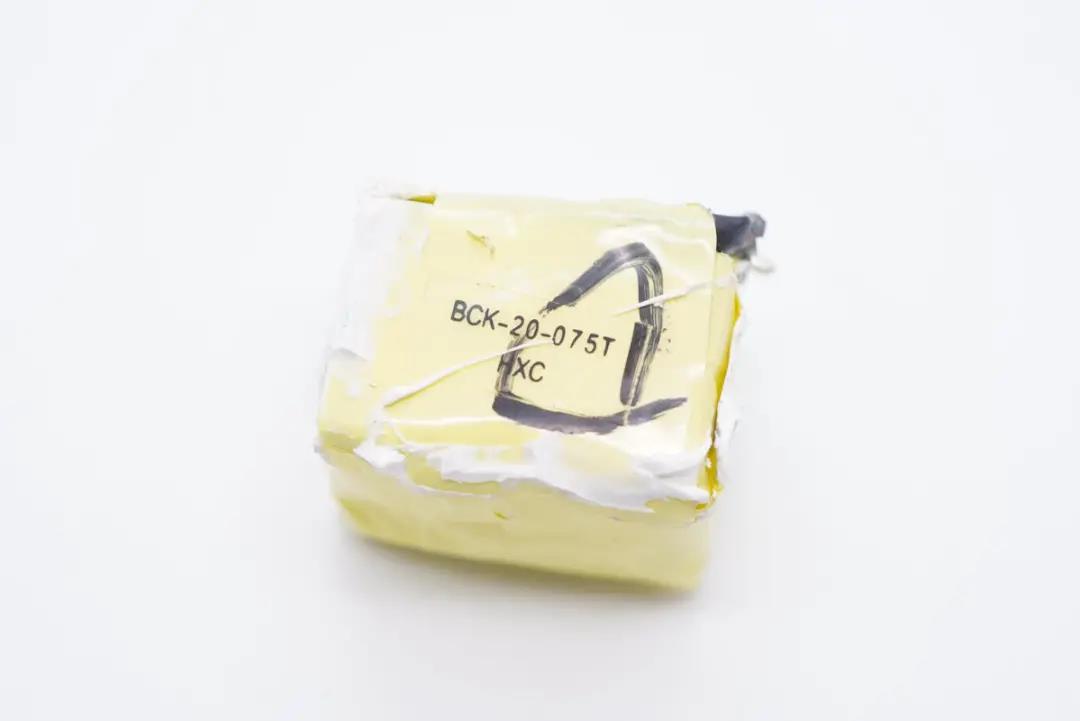

變壓器特寫。

連接小板另一面設有一顆貼片Y電容，對應主控芯片處露銅加錫幫助散熱。

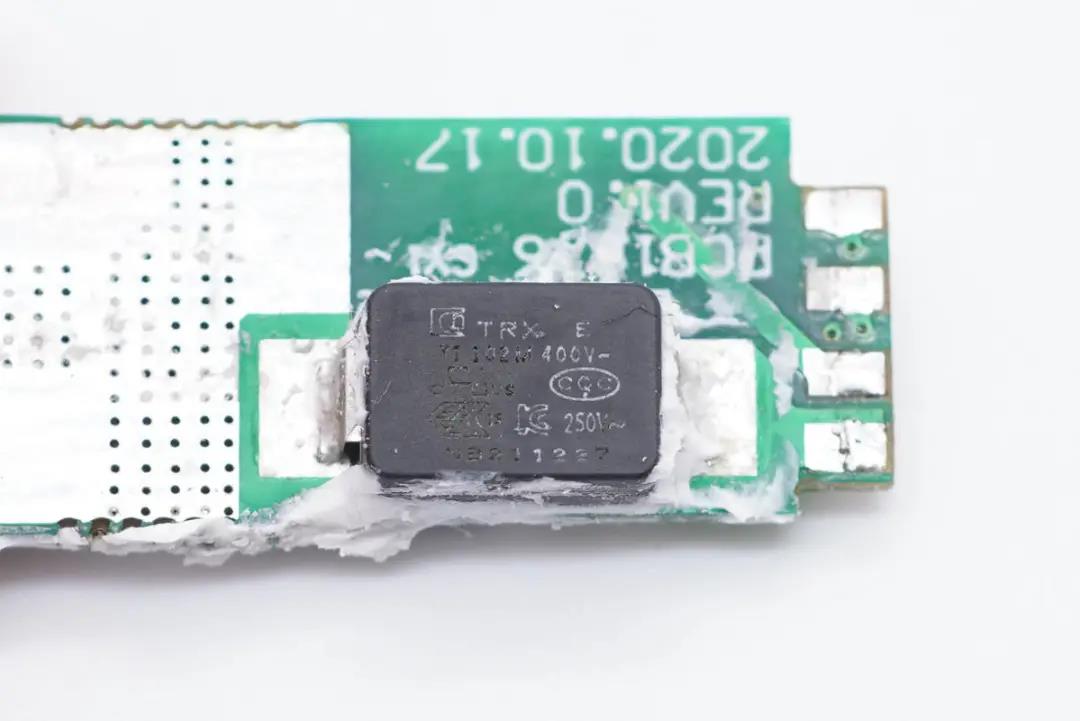

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

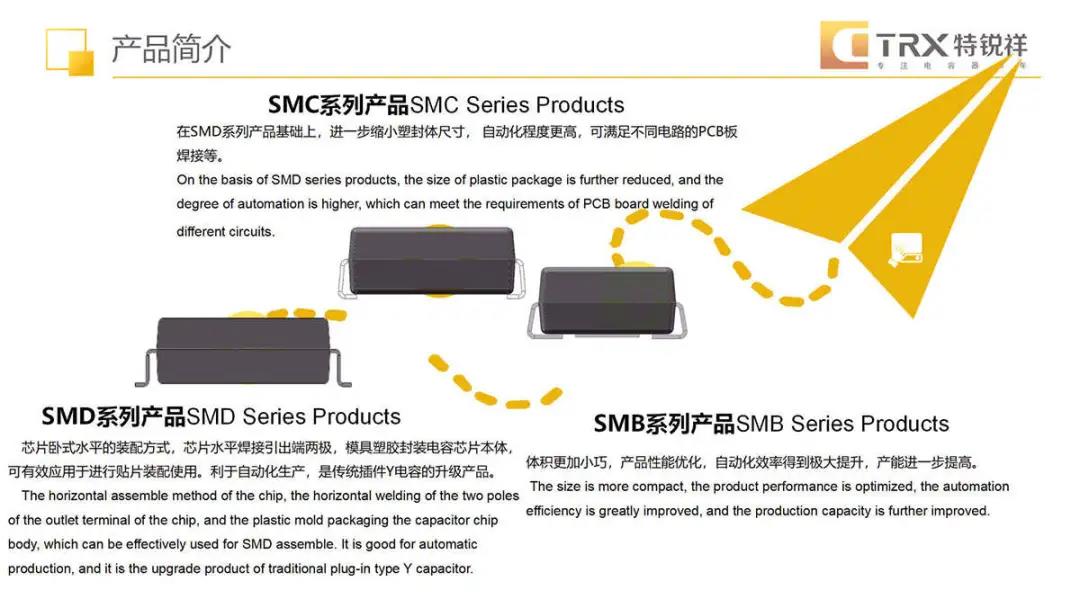

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

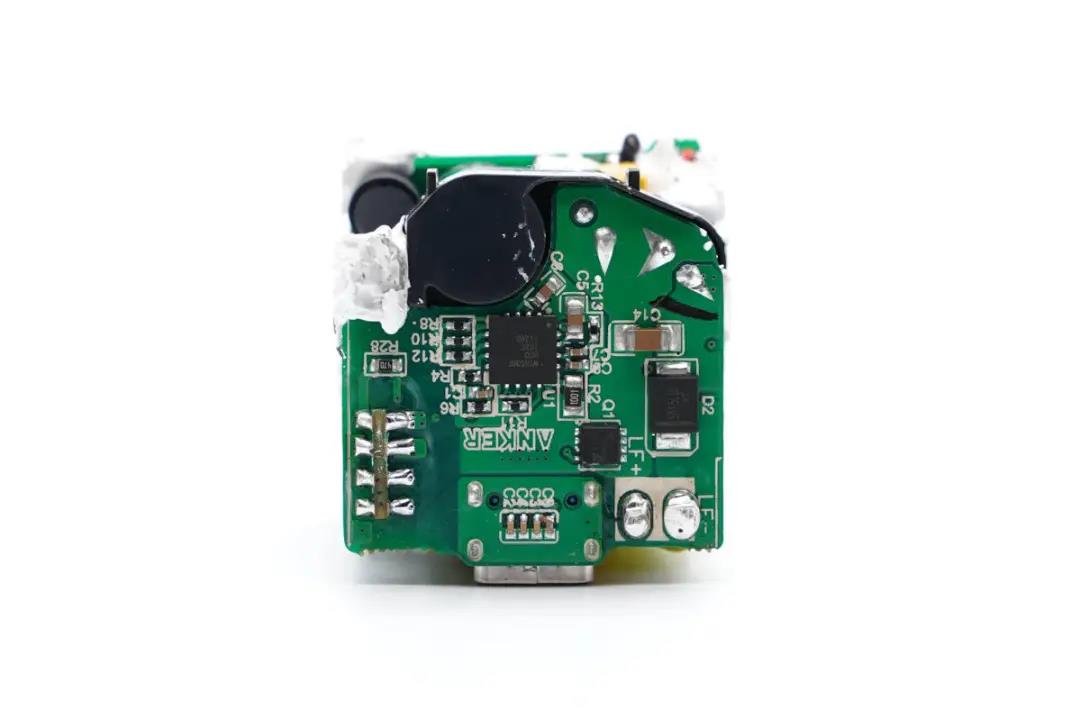

輸出端小板上設有協議芯片和輸出VBUS開關管。

拆下后，另一面設有同步整流管和兩顆固態電容。

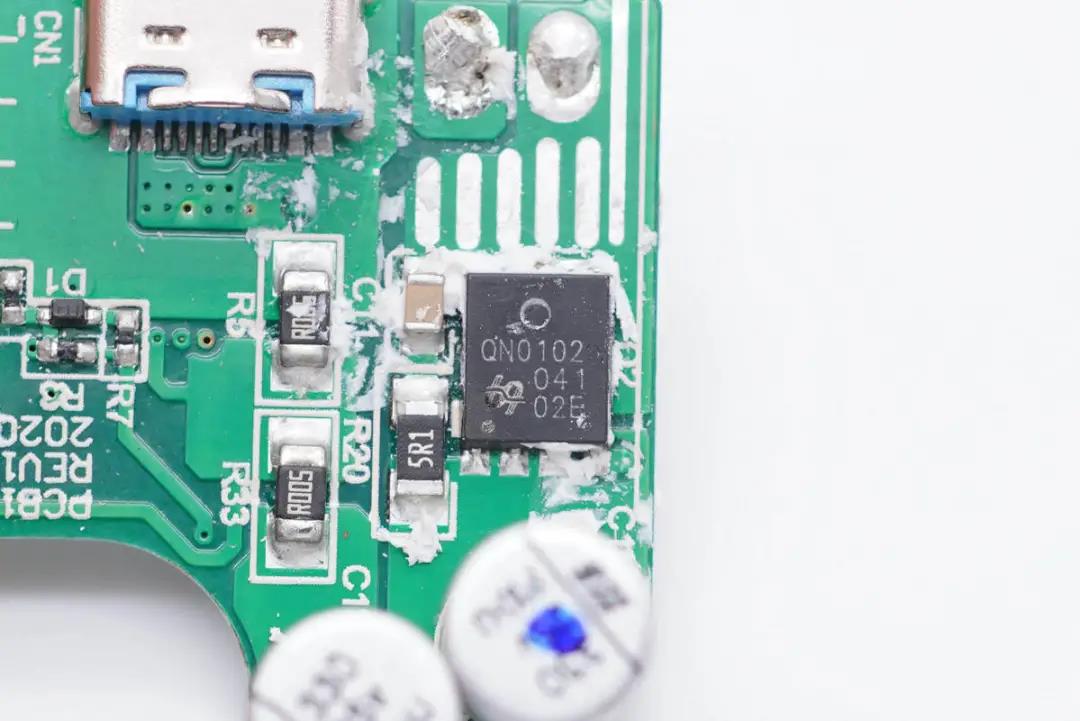

同步整流管采用UBIQ QN0102M6N，耐壓100V，導阻6mΩ，PRPAK5x6封裝。

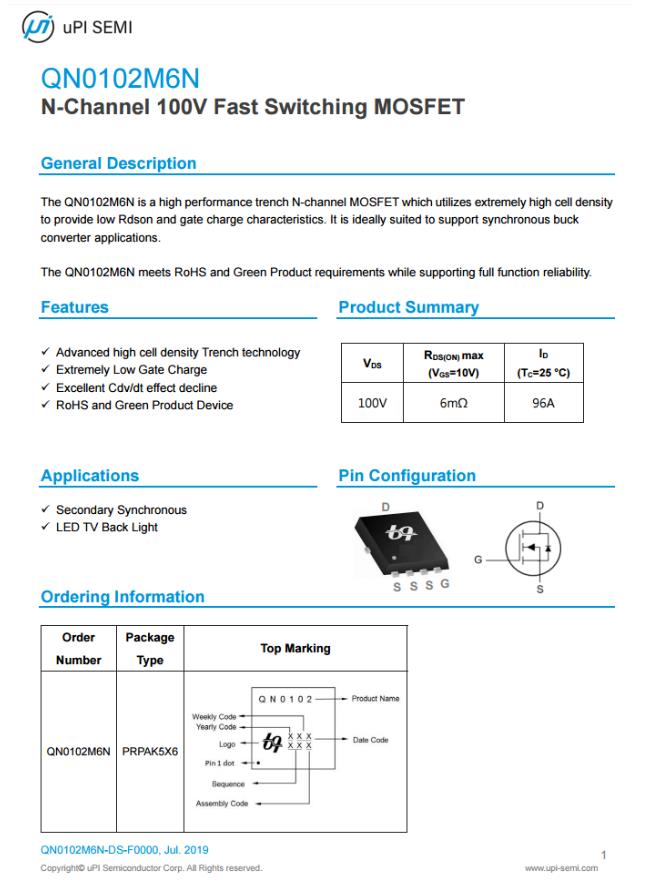

UBIQ QN0102M6N資料信息。

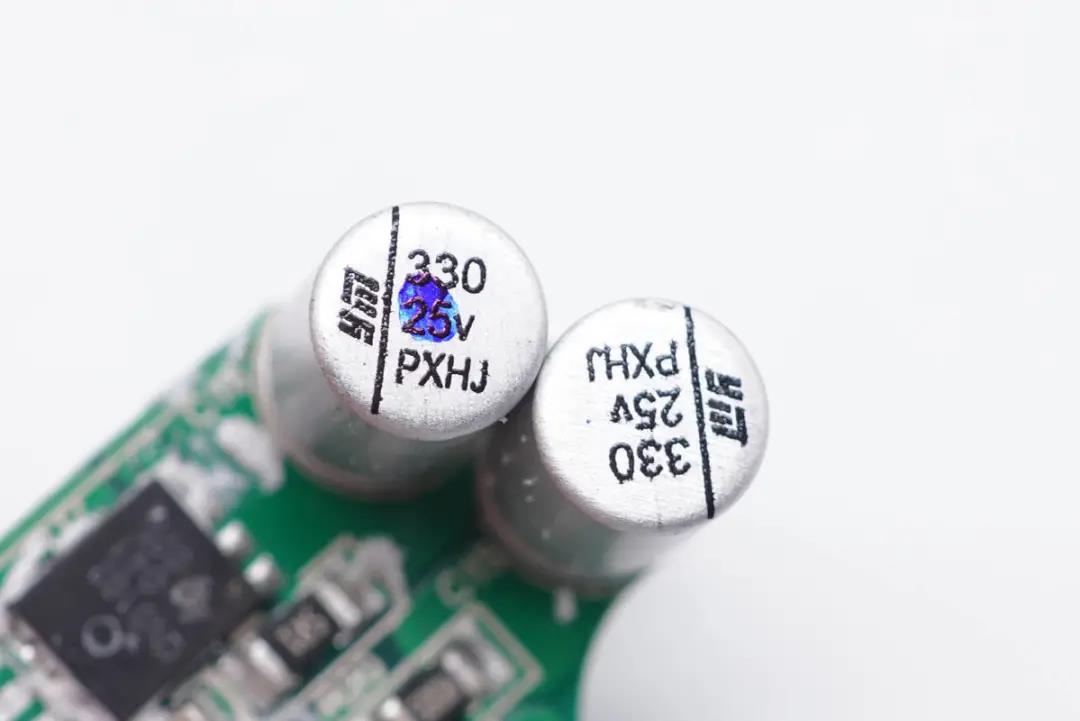

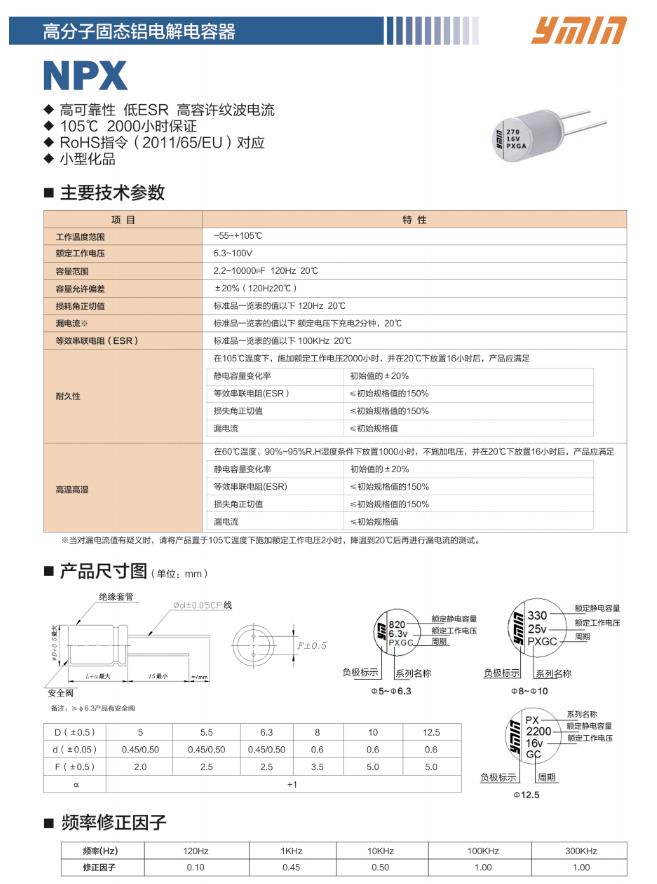

兩顆輸出濾波固態電容采用永銘NPX系列，規格均為25V 330μF。該系列電容具有小體積、低ESR、高額定紋波電流、高可靠性、耐開關沖擊等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在安克、飛利浦、小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

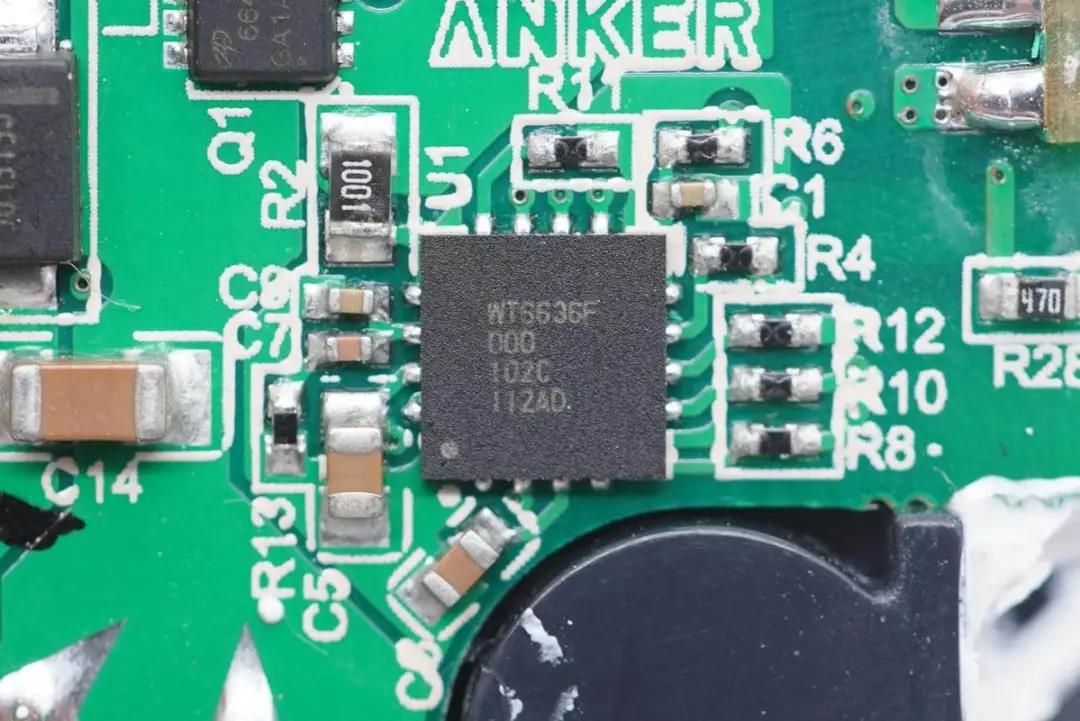

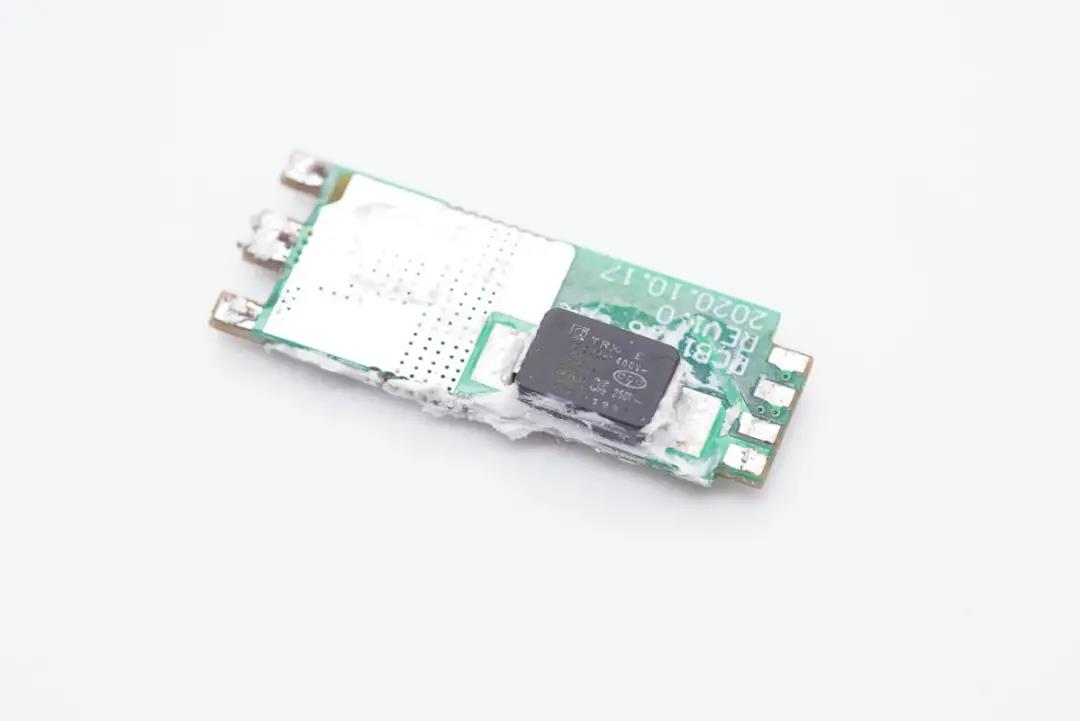

USB PD協議IC采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

偉詮 WT6636F 資料信息。

據充電頭網了解，采用WT6636F的產品還有THEONE 65W 1A1C快充充電器、RedmiBook Pro 15筆記本標配100W充電器、青客迷你45W快充充電器、LG gram筆記本標配65W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、網易智造61W氮化鎵快充等，同時，還有數十款產品快充產品采用了偉詮的芯片。

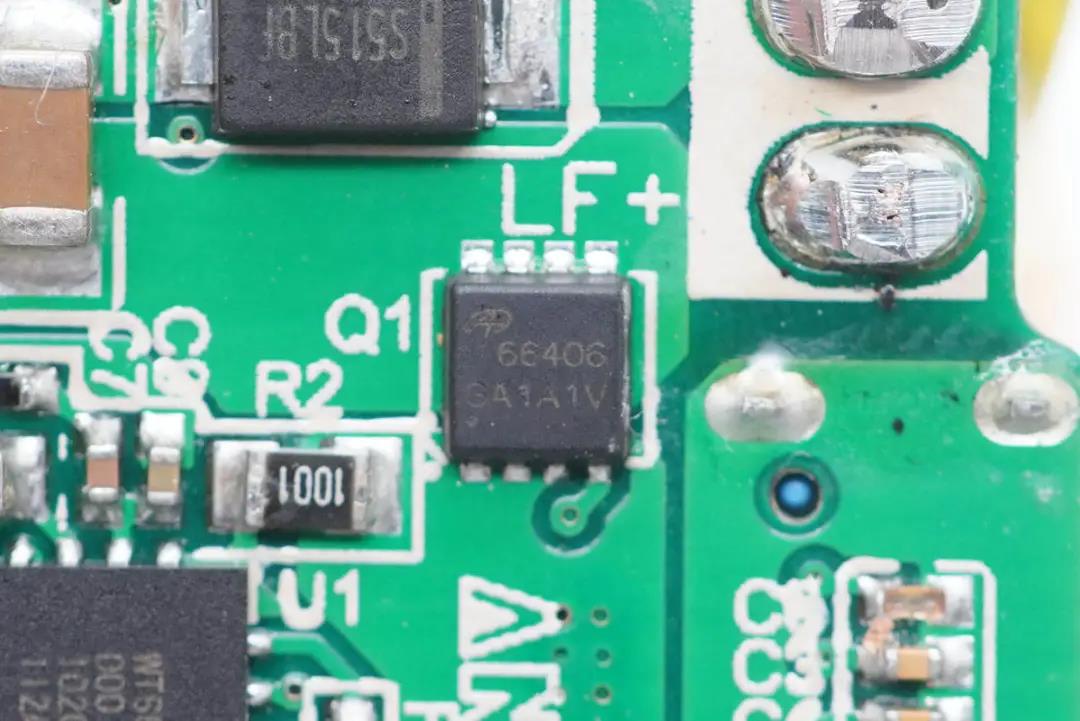

輸出VBUS開關管采用AOS萬代AONR66406，NMOS管，耐壓40V，DFN 3x3 EP封裝。

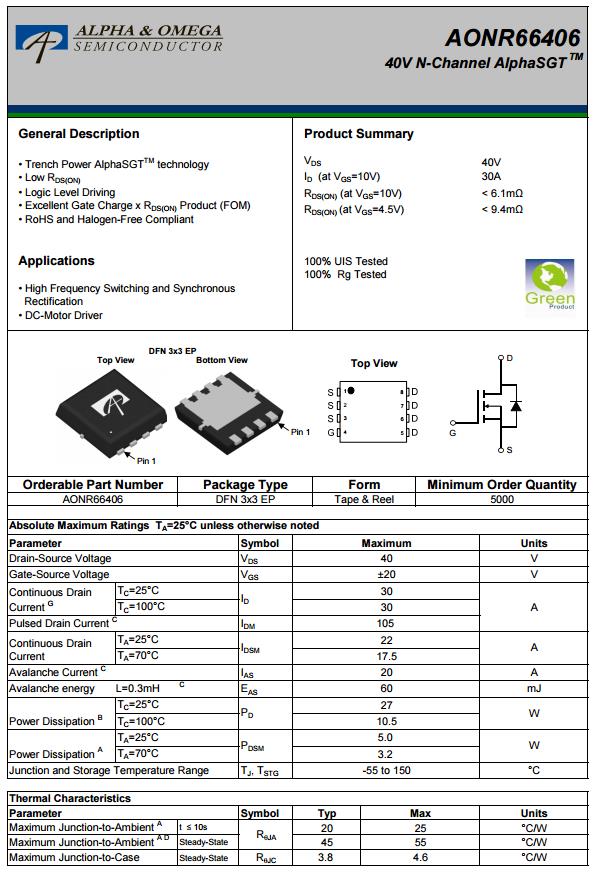

AOS AONR66406資料信息。

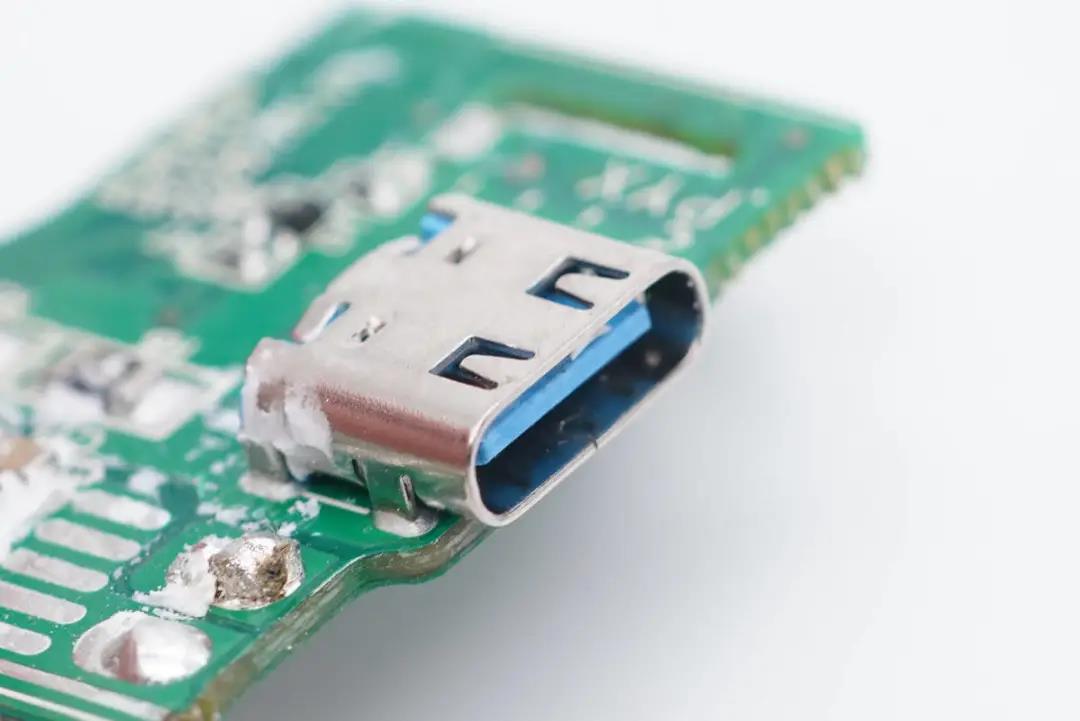

USB-C母座特寫，過孔焊接。

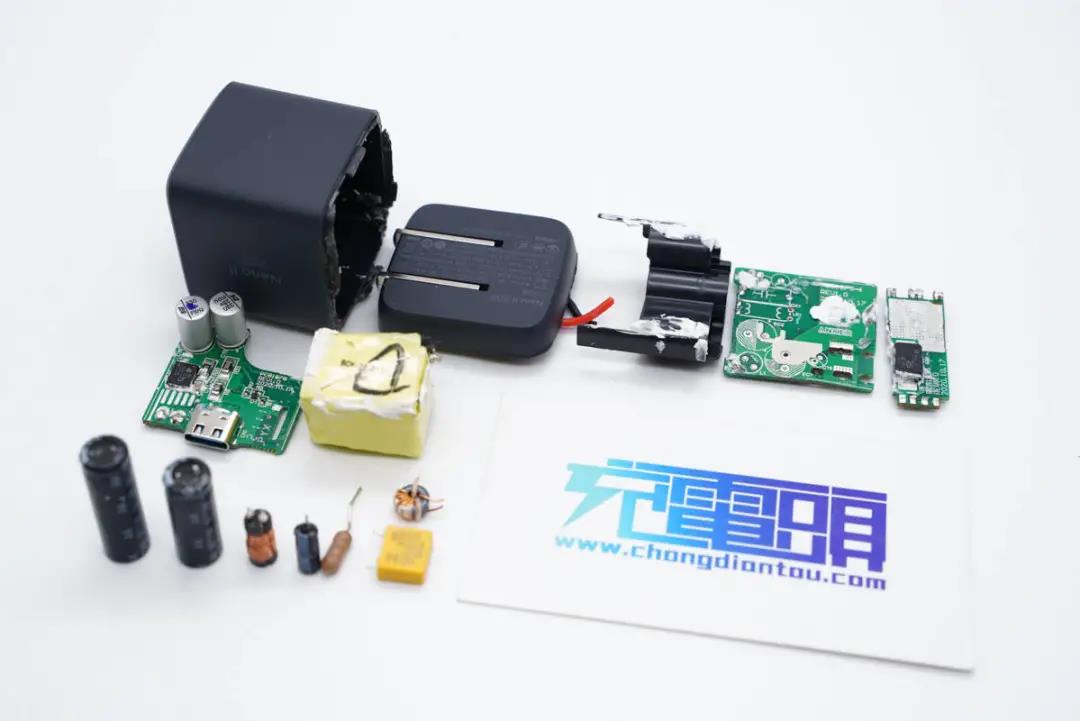

全部拆解完畢，來張全家福。

充電頭網拆解總結

從45W超能充開始，充電器配備可折疊插腳，產品更具便攜性，適合攜帶外出出差。產品依舊支持QC、PD和PPS快充協議，具備3.3-16V3A和3.3-21V2.25A兩組PPS電壓檔位，滿足手機、品牌以及部分筆電快充需求。

充電頭網通過拆解了解到，充電器采用PI INN3379C高集成快充方案，此外依舊采用了偉詮WT6636F協議芯片，同步整流管和輸出VBUS開關管相比30W超能充的也沒有改變，而是通過將主控芯片替換成INN3379C將功率提升至45W。此外采用中元電解電容以及永銘小體積固態電容進行輸入輸出濾波。
