最近充電頭網拿到了一款tamas品牌的20W快充套裝，附帶一條1m長的C-Lightning線。據了解，這款產品主要在日本市場售賣，且已通過蘋果MFi認證，可全面滿足iPhone、iPad等設備充電需求，當然，充iPhone 12 Pro新機可半小時充56%電量也是沒問題的。

就是這么一款充電器，其采用“小冰塊”造型設計，十分小巧便攜。下面充電頭網將對其進行詳細拆解，其做工與設計如何，咱們來一“探”到底。

一、奉上tamas迷你20W快充外觀

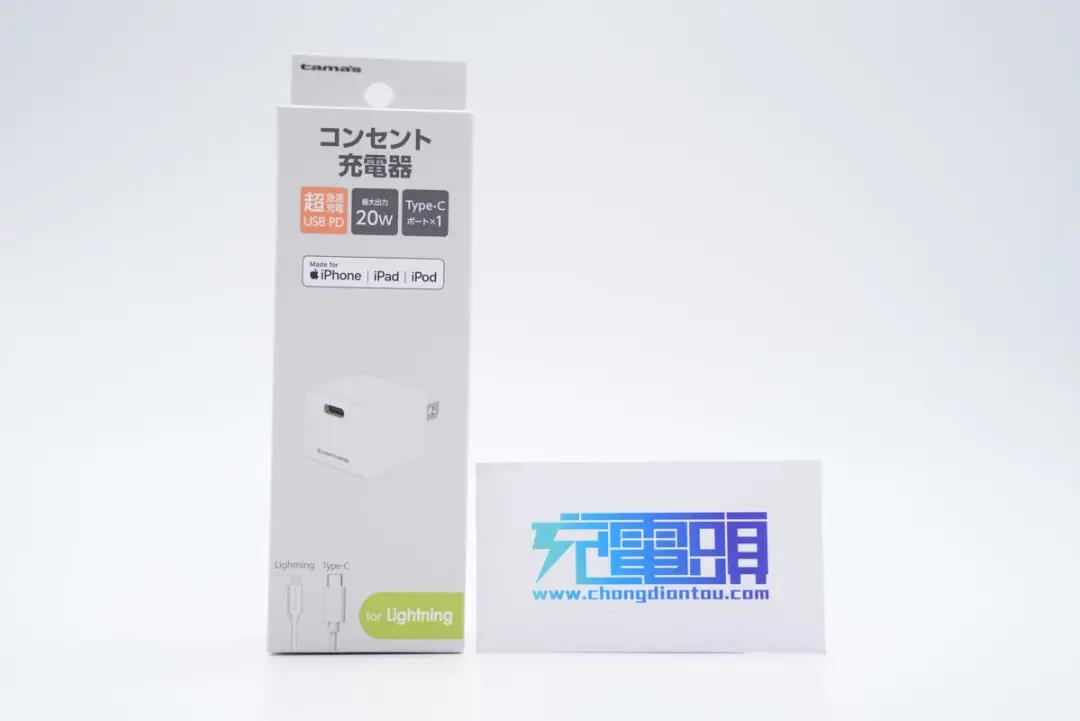

包裝盒正面印有tamas品牌、充電器套裝圖、MFi認證標識，以及USB PD、20W、Type-C三大賣點標識。

背面印有充電器尺寸圖、賣點標識、手機適配表等信息。

充電器采用“小冰塊”造型，不過前后上下四面過渡圓潤，兩側則為平直面，與常見的充電器正好相反，設計頗為獨特。

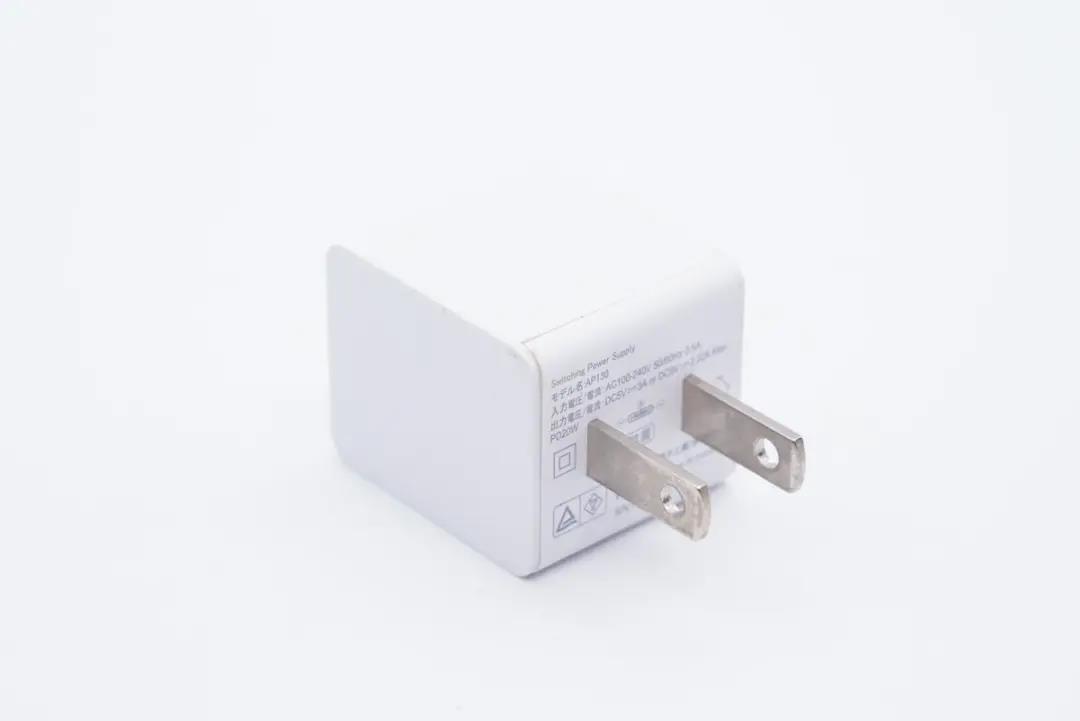

輸入端配備固定式美規插腳。

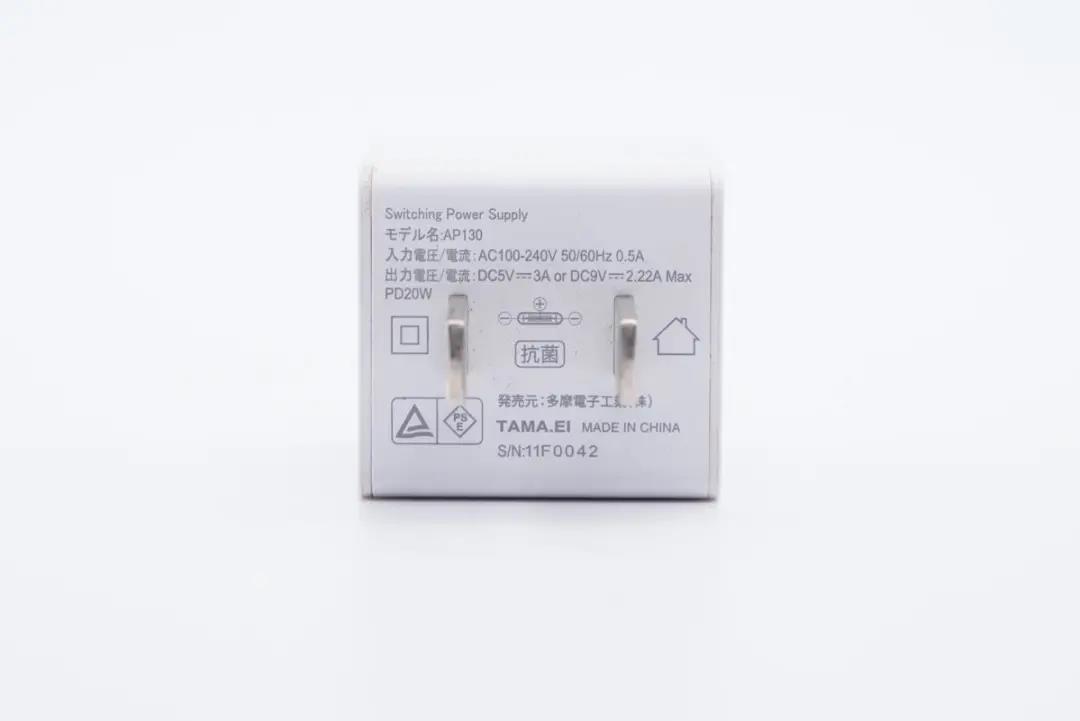

輸入端外殼上印有充電器參數

型號：AP130

輸入：100-240V~50/60HZ 0.5A

輸出：5V3A、9V2.22A

零售商：多摩電子工業株式會社

產品已經通過了PSE認證，由立訊精密代工生產。

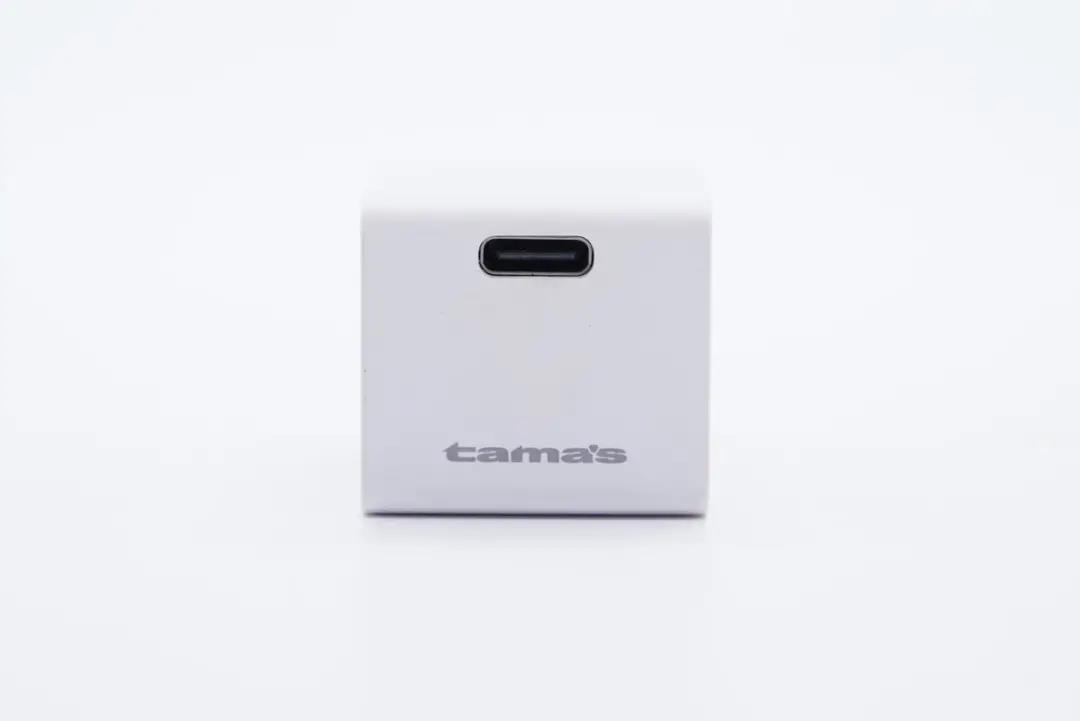

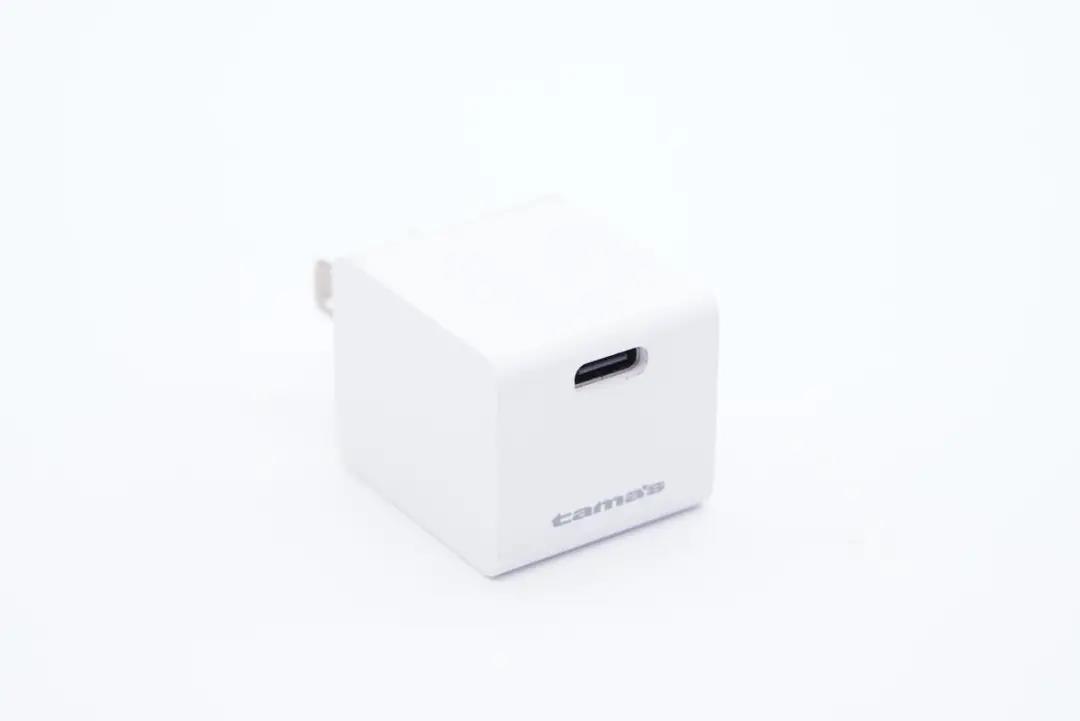

輸出端一側配備單USB-C接口，黑色膠芯不露銅，另一側印有tamas品牌。

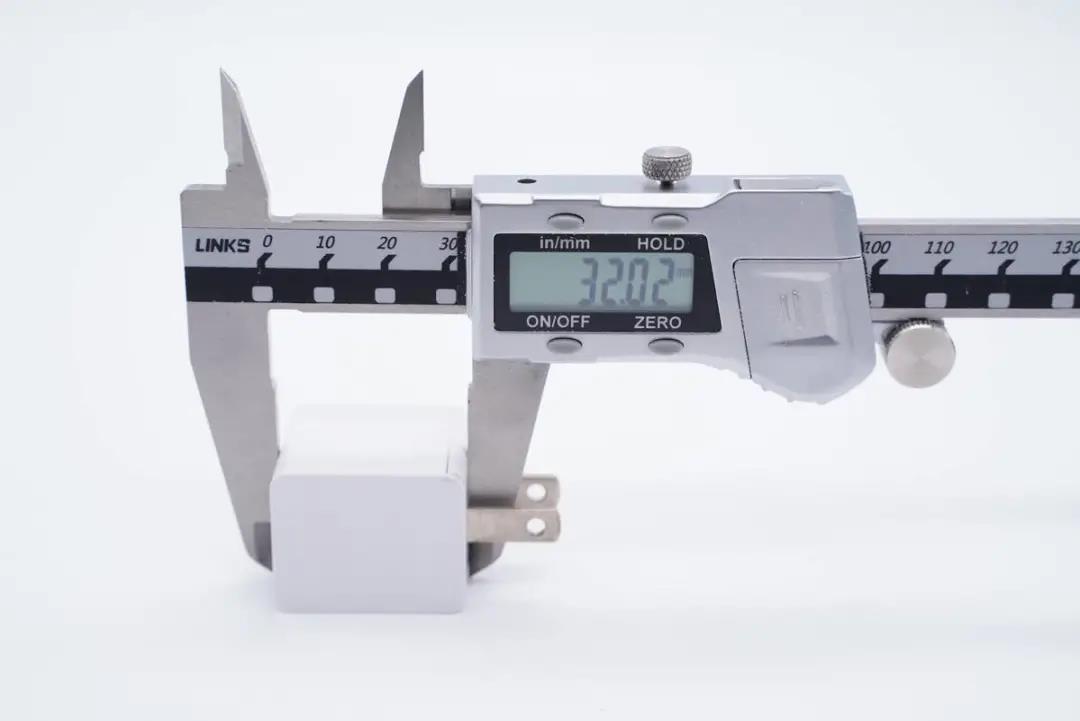

測得充電器機身高度為32.02mm。

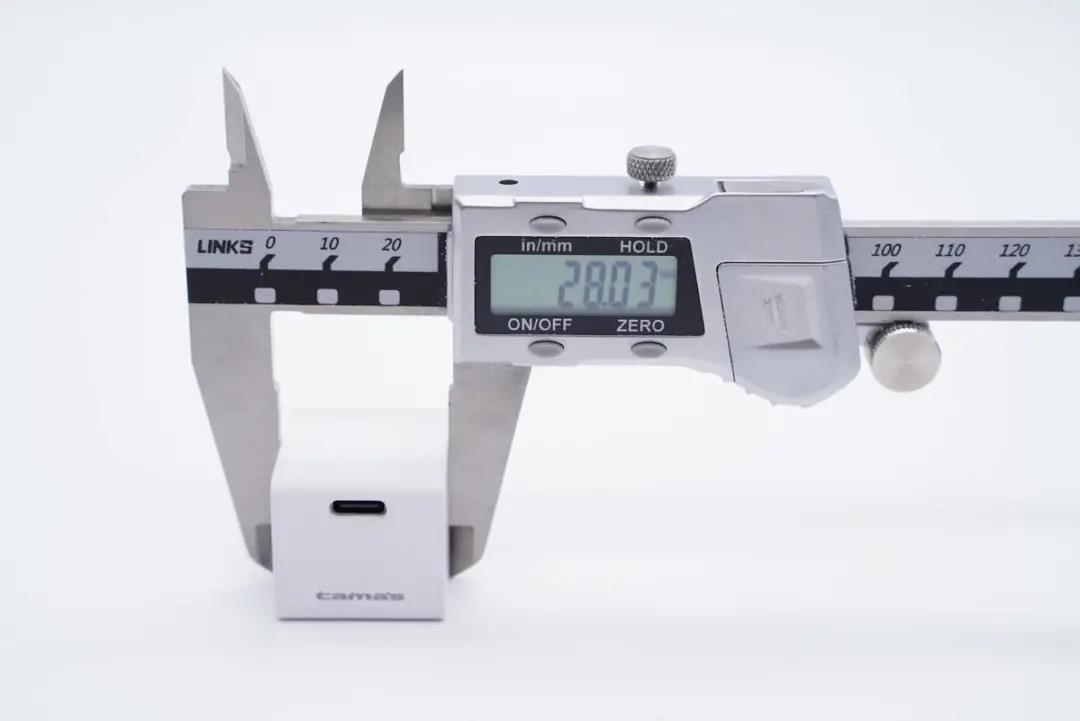

寬度為28.03mm。

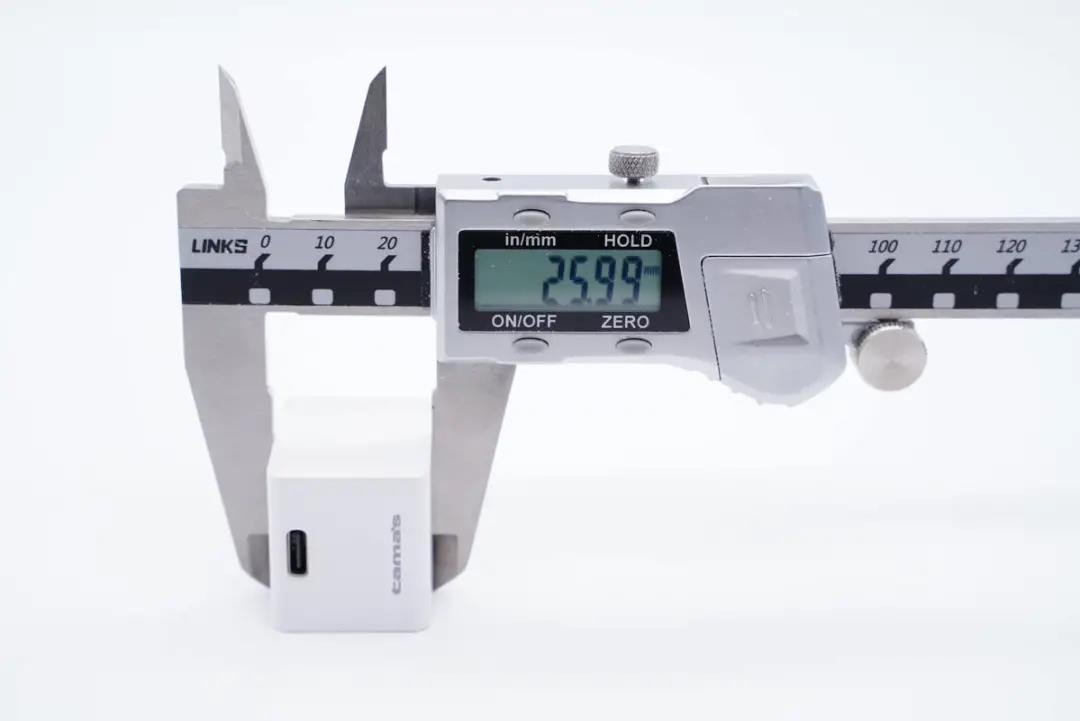

厚度為25.99mm。

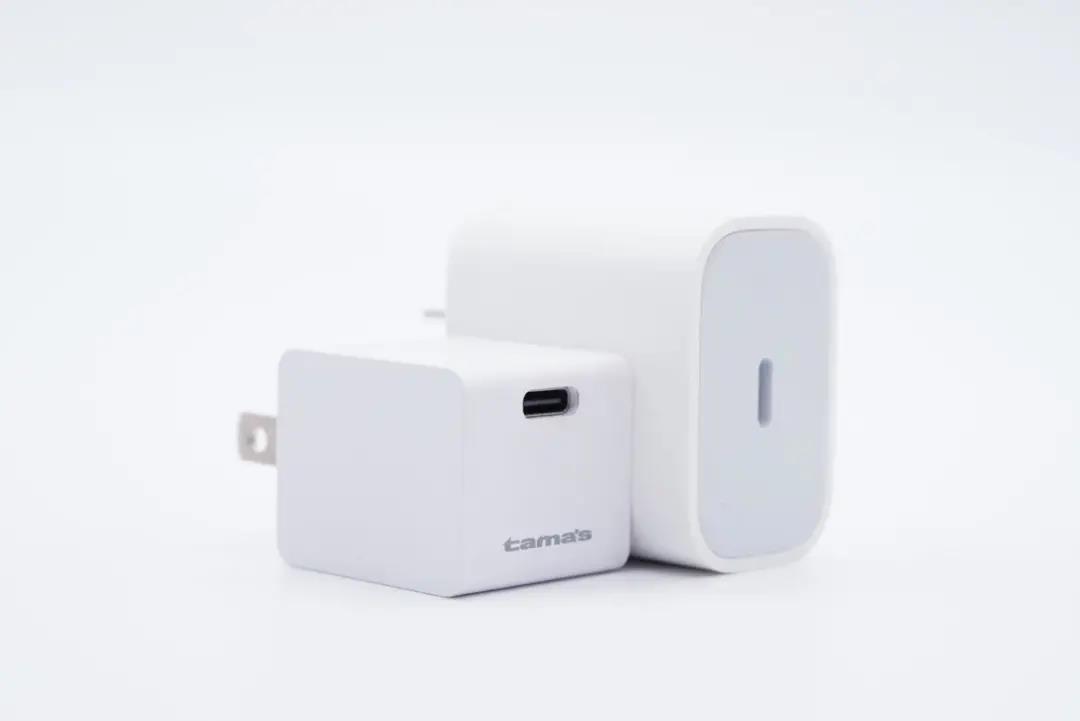

和蘋果20W充電器直觀對比，體積優勢明顯。

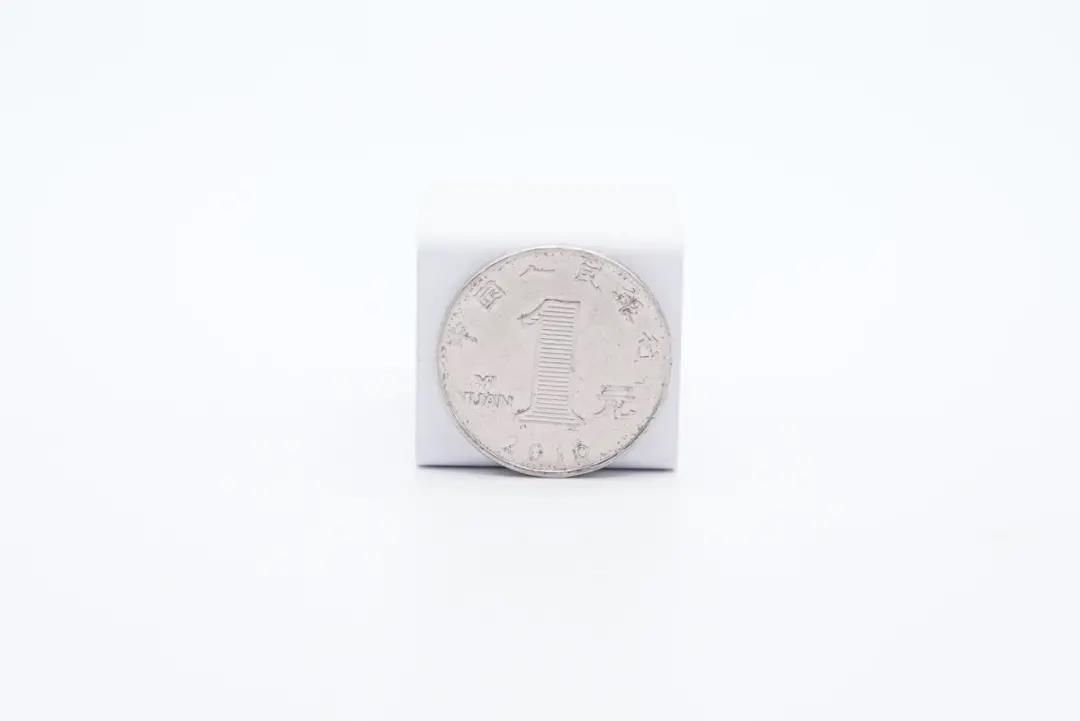

橫截面比一元硬幣略大一點。

拿在手上的直觀感受。

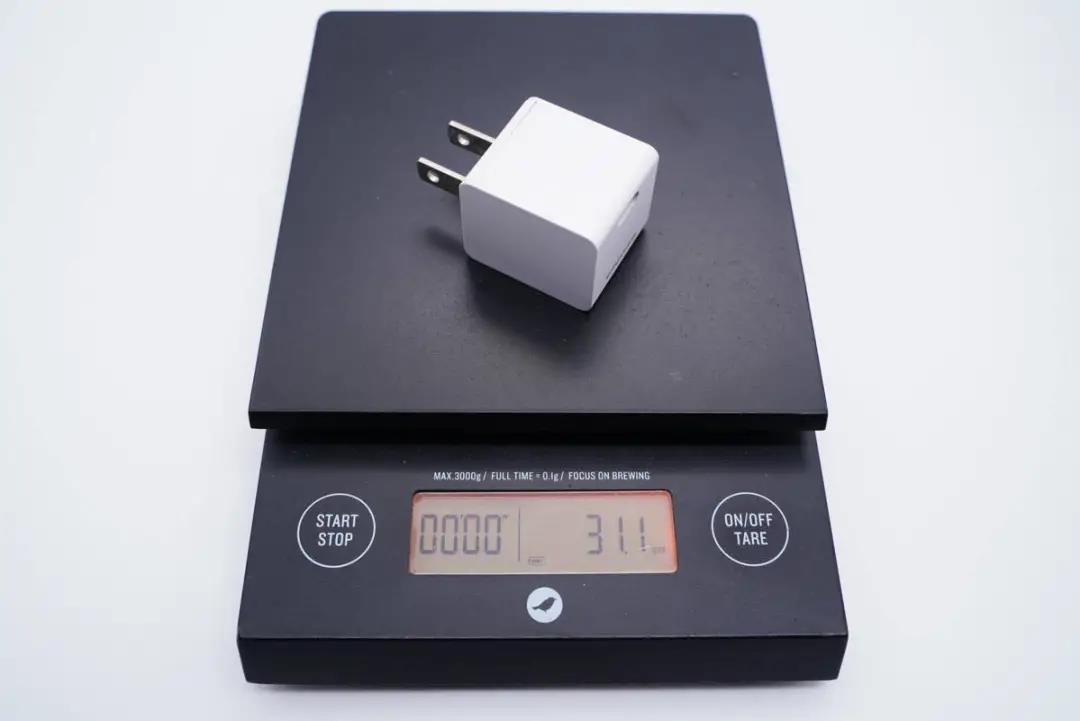

凈重約為31g。

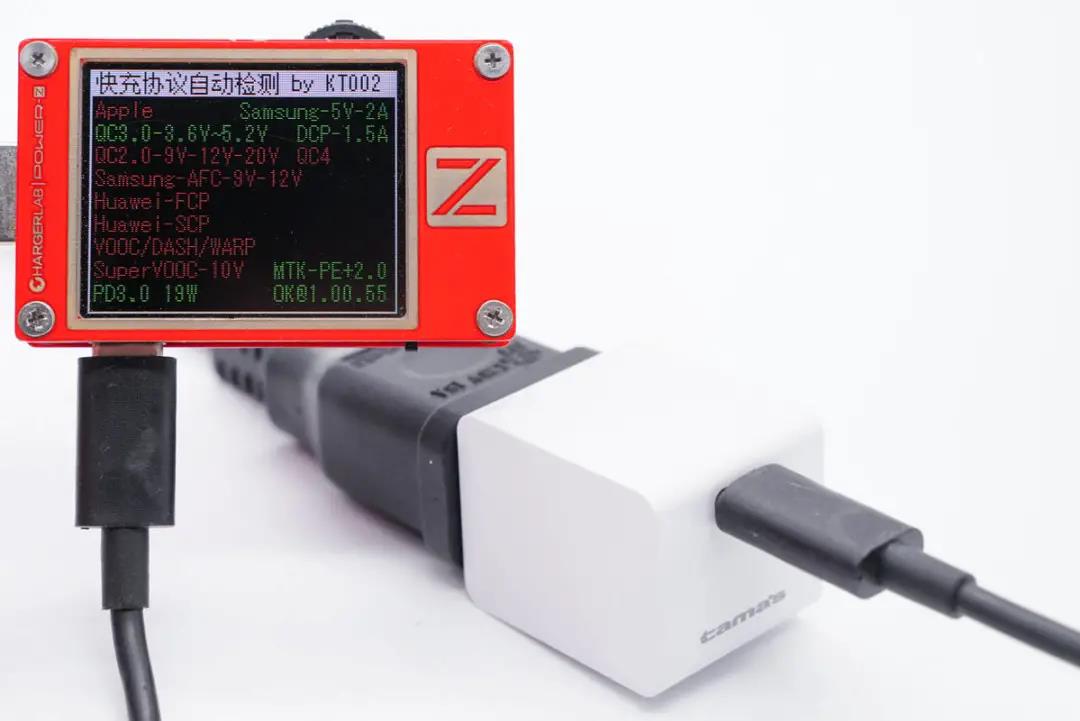

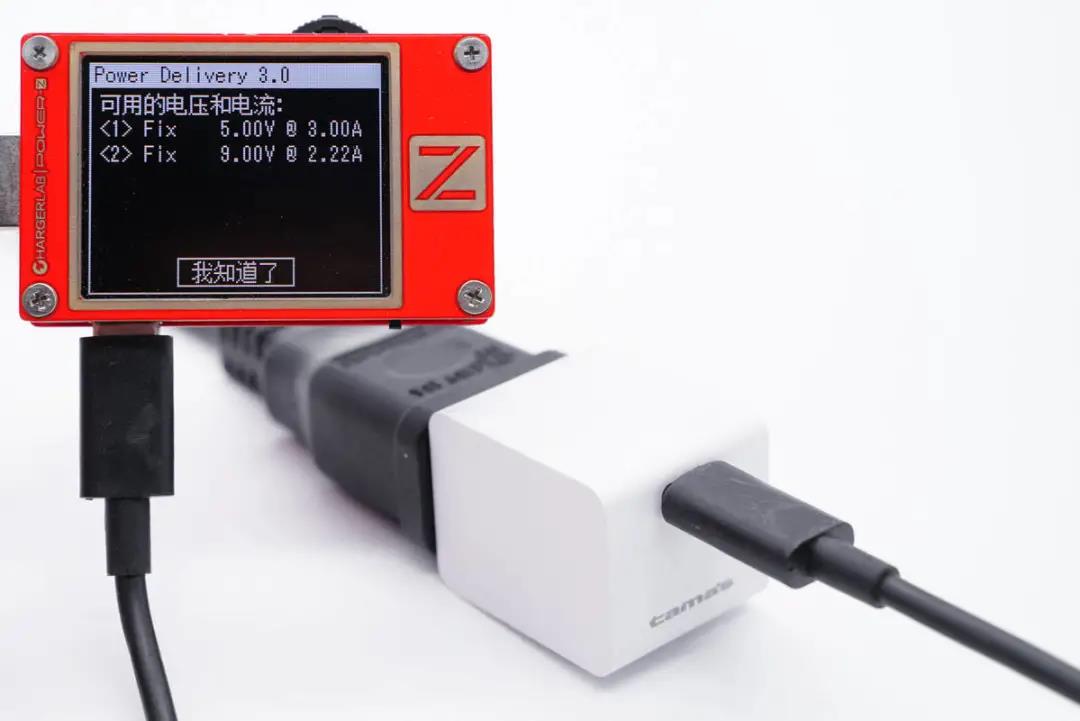

使用ChargerLAB POWER-Z KT002測得USB-C口支持Samsung 5V2A、DCP協議，以及QC3.0、PE2.0、PD3.0快充協議。

同時還具備5V3A、9V2.22A兩組固定電壓檔位。

二、tamas迷你20W快充拆解

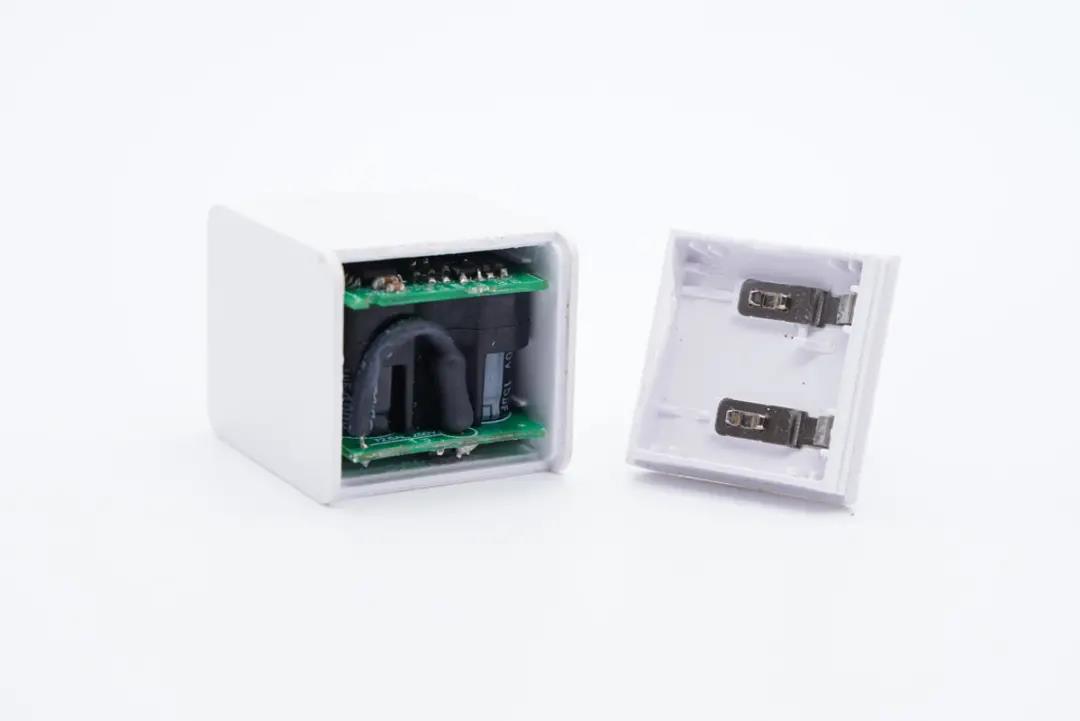

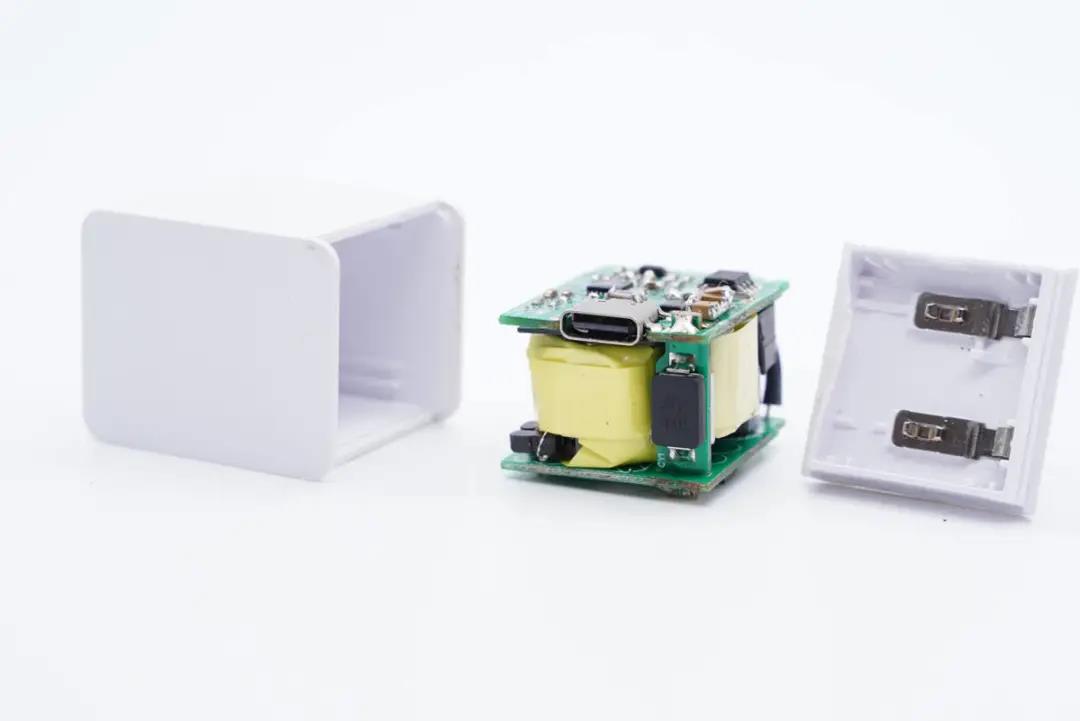

將輸入端外殼拆開，金屬?gòu)椘瑝航?，接觸式通電設計。

模塊輸出端設有一塊小板以連接輸入輸出兩塊PCB板，小板上設有一顆貼片Y電容。

測得模塊長度為28.15mm。

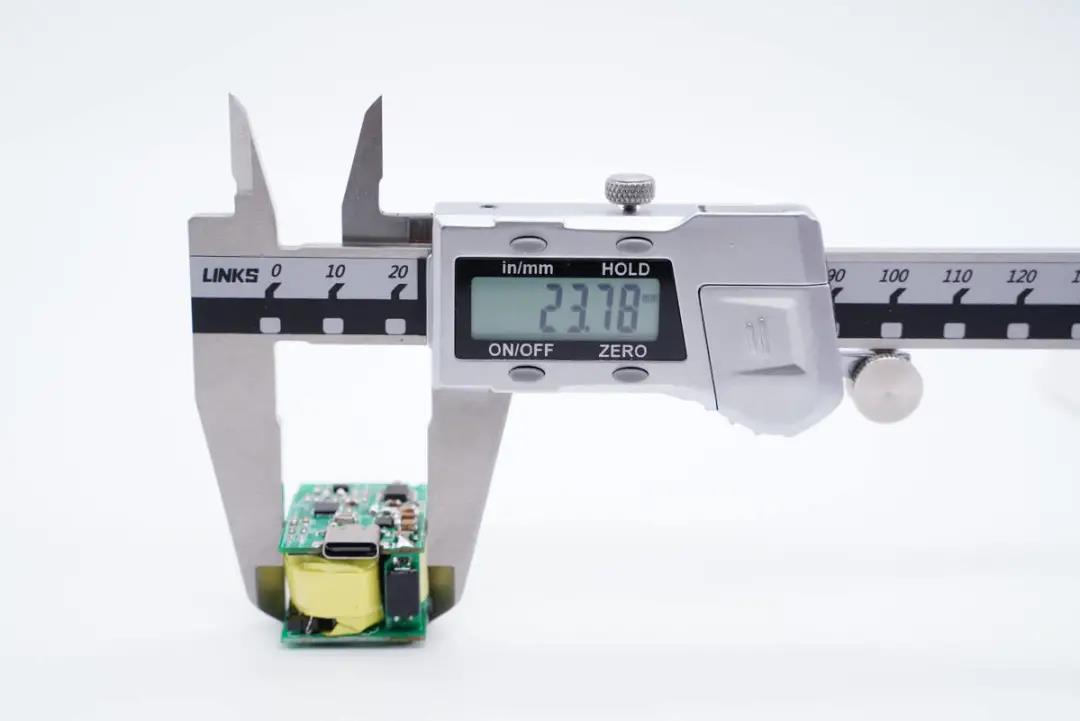

寬度為23.78mm。

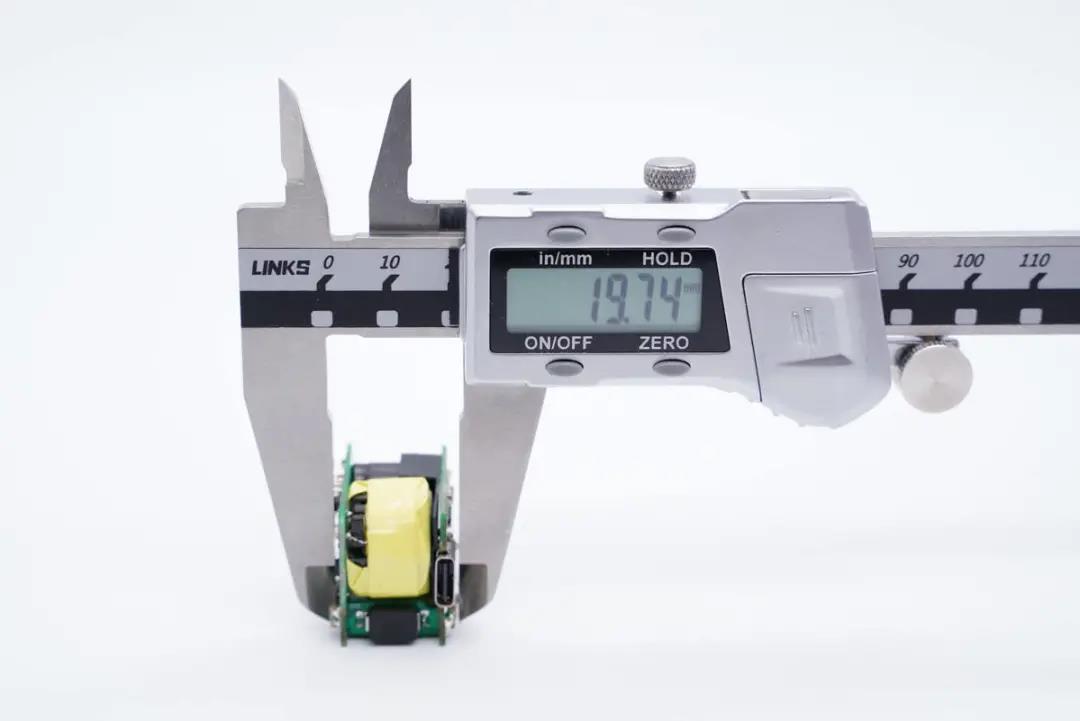

厚度為19.74mm。

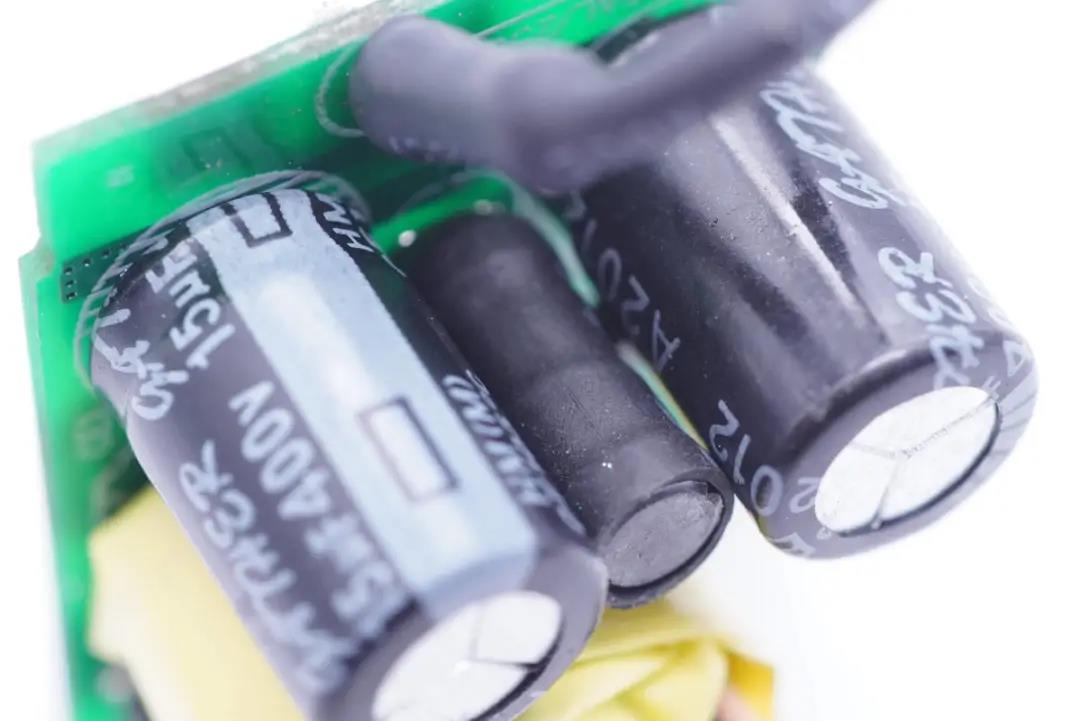

輸入端保險絲外套絕緣管，兩顆高壓濾波電解電容有塑料殼絕緣隔離，同時塑料殼也起到支撐上下兩塊小板的作用。

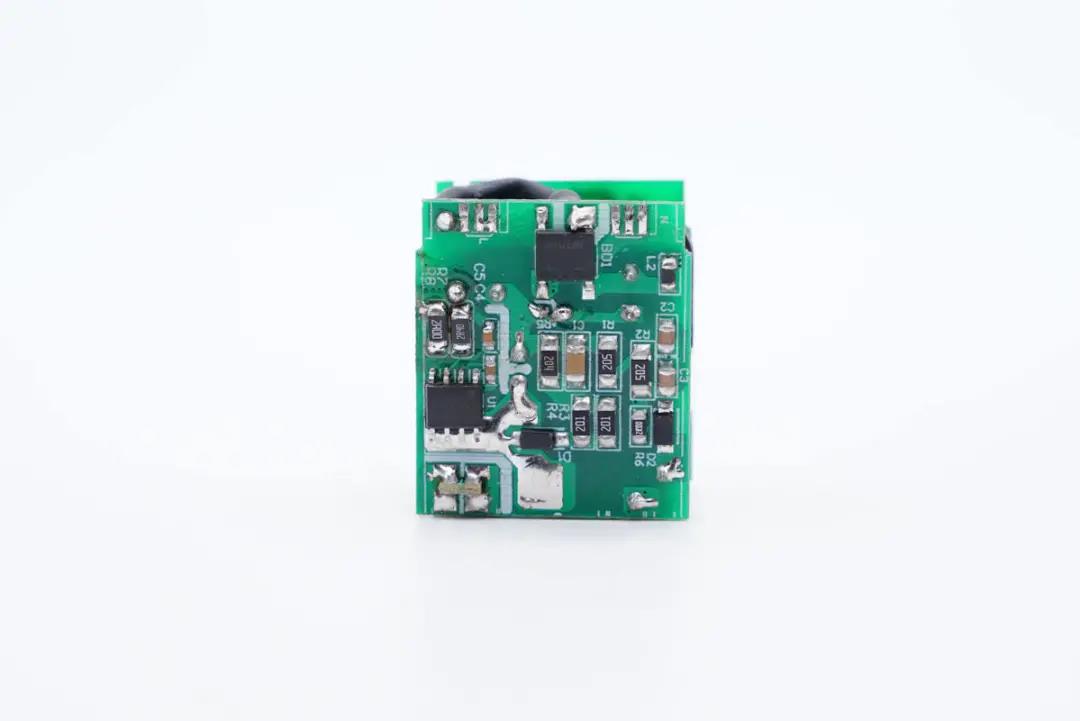

輸入小板背面有整流橋和主控芯片。

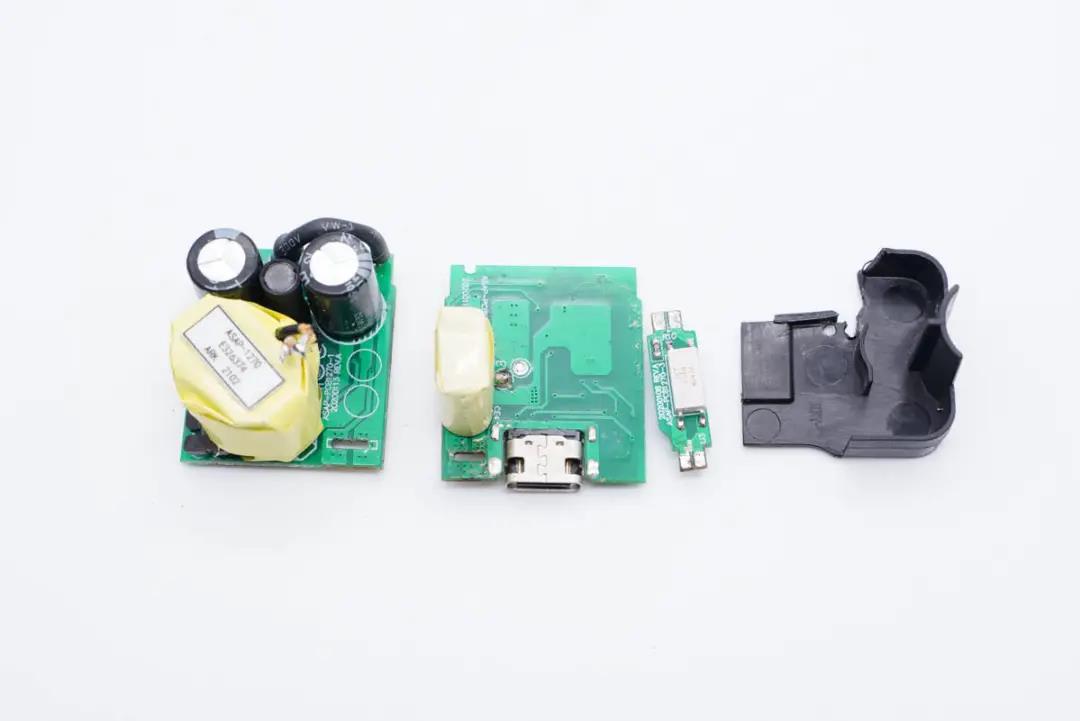

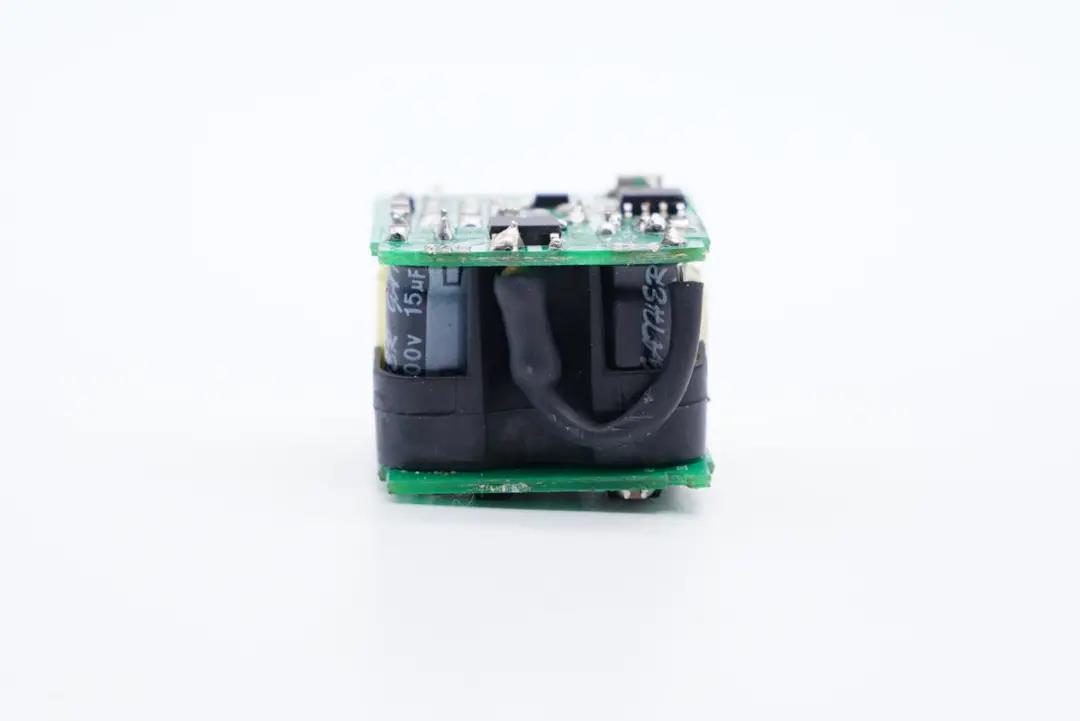

將模塊拆分開。

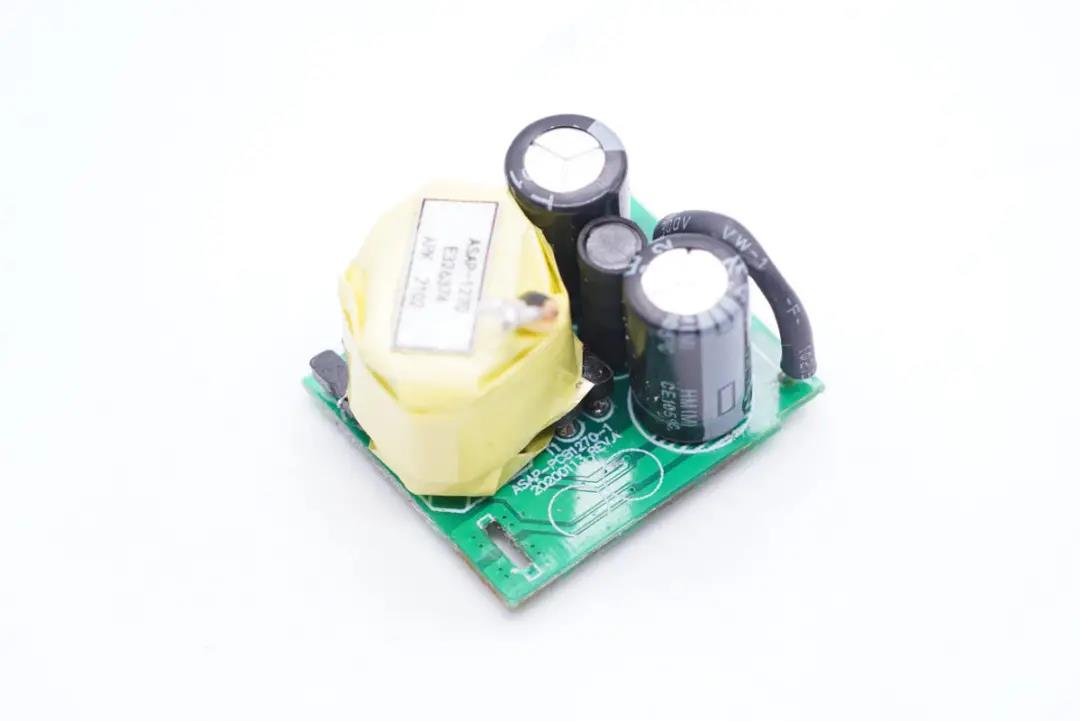

板子正面還有工字電感和變壓器。

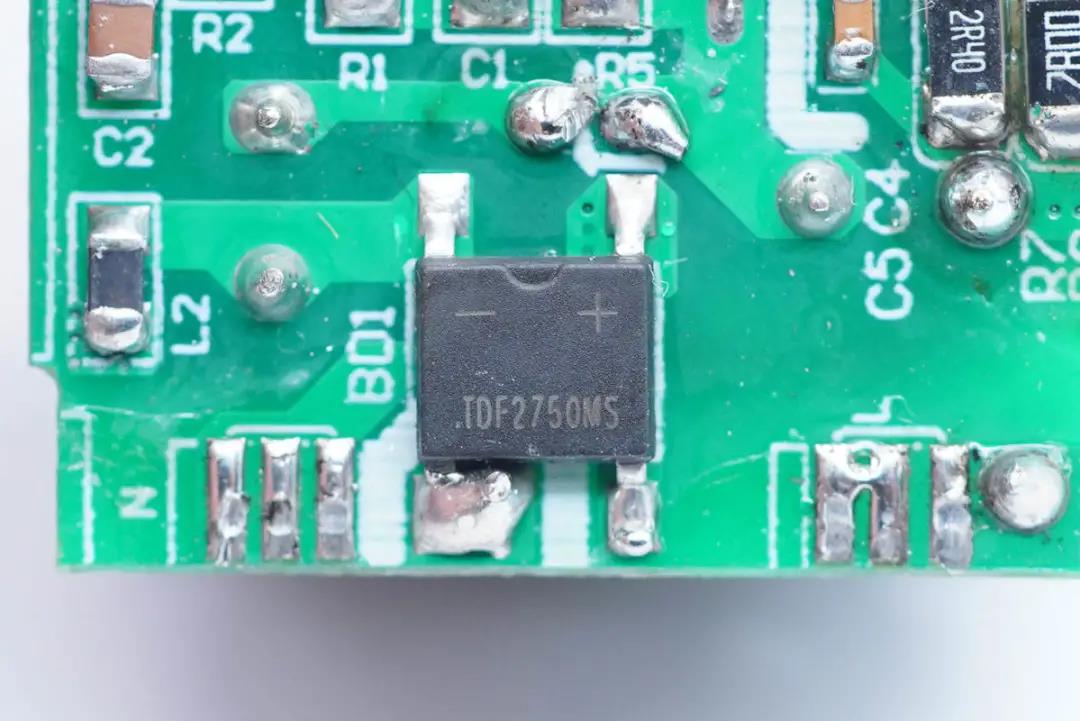

TDF2750MS整流橋特寫。

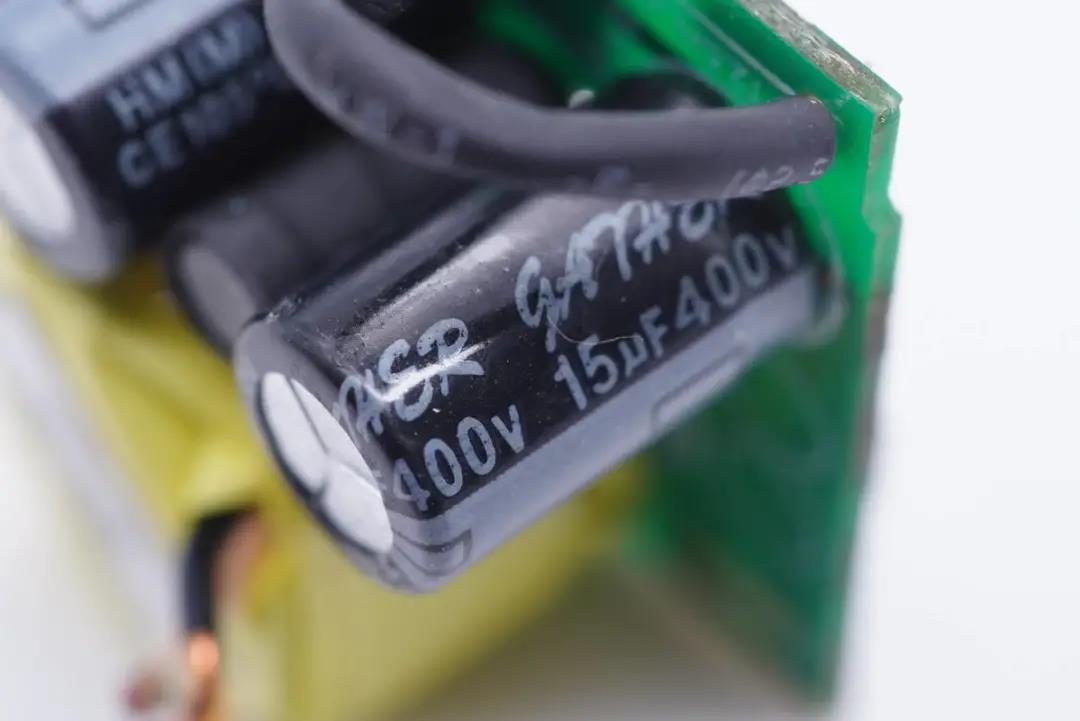

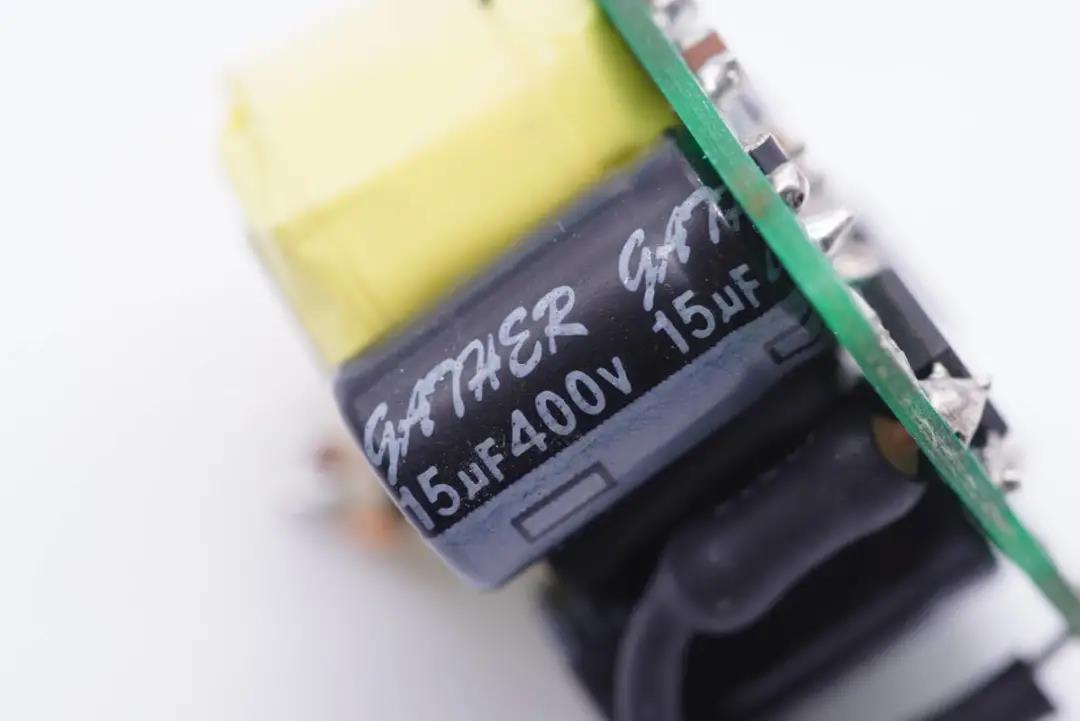

高壓濾波電解電容來自凱澤鑫電子，規格為400V 15μF。

另一顆也是來自凱澤鑫電子，規格相同。

工字電感外套絕緣管保護。

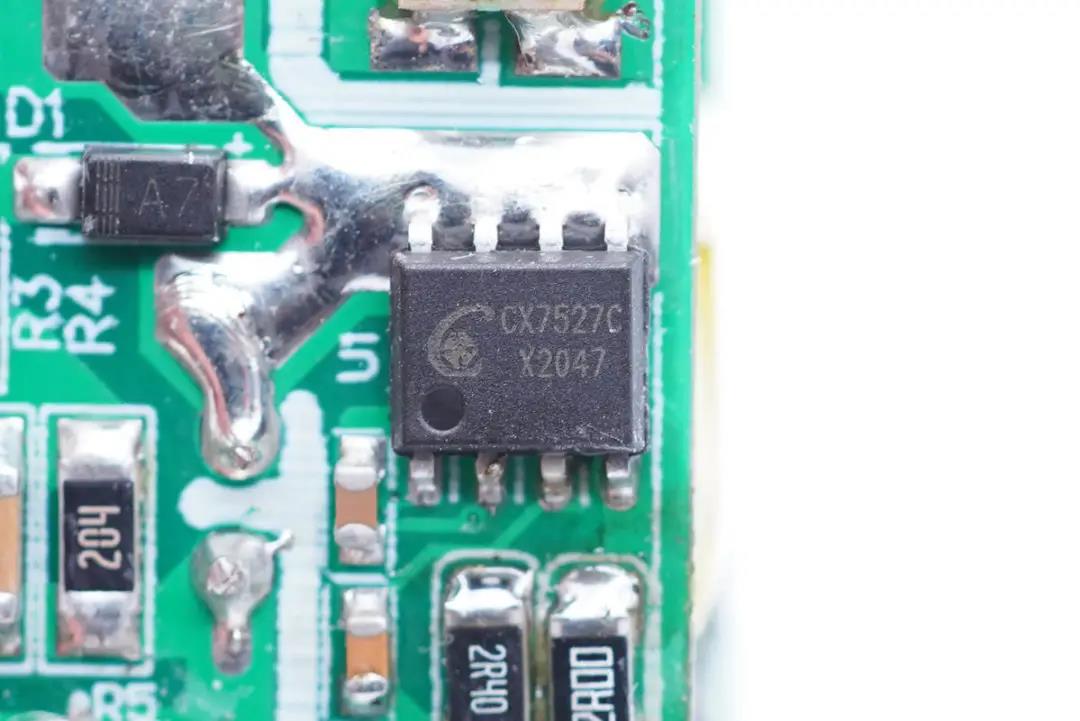

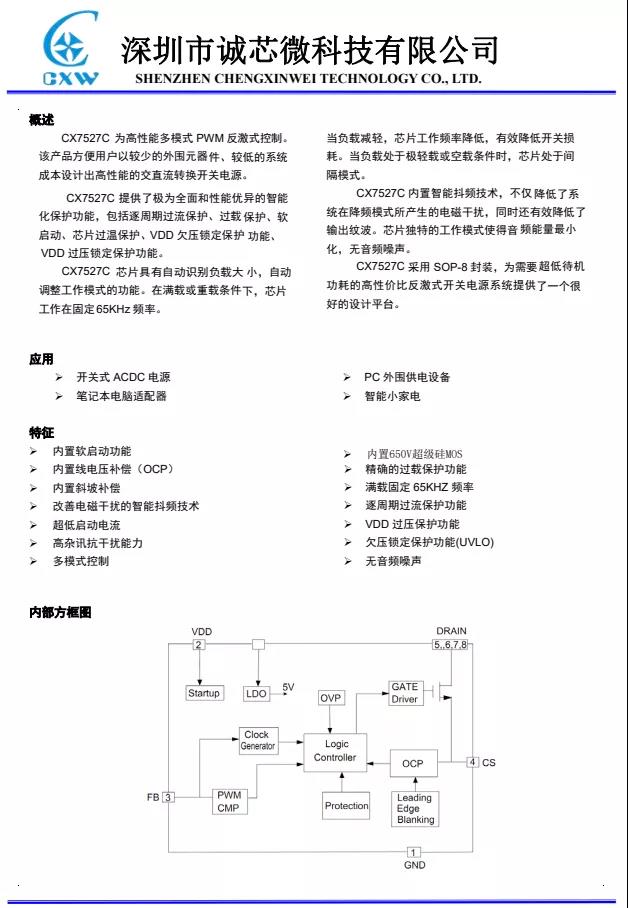

充電器開關電源主控芯片采用誠芯微科技的CX7527C，這是一顆高性能多模式PWM反激式控制器。該產品方便用戶以較少的外圍元器、較低的系統成本設計出高性能的交直流轉換開關電源。其提供了極為全面和性能優異的智能化保護功能，包括逐周期過流保護、過載保護、軟啟動、芯片過溫保護、VDD欠壓/過壓鎖定保護功能。

芯片具有自動識別負載大小，自動調整工作模式的功能。在滿載或重載條件下，芯片工作在固定65KHz頻率。當負載減輕，芯片工作頻率降低，有效降低開關損耗。當負載處于極輕載或空載條件時，芯片處于間隔模式。

誠芯微CX7527C內置智能抖頻技術，降低系統在降頻模式所產生的電磁干擾和輸出紋波。獨特的工作模式使得音頻能量最小化，無音頻噪聲。采用SOP-8封裝，為需要超低待機功耗的高性價比反激式開關電源系統提供了一個很好的設計平臺。

充電頭網通過拆解了解到，采用誠芯微科技CX7527C+CX7538B快充方案的還有歐姆電機20W PD快充、佳域20W迷你PD快充充電器、羽博20W 1A1C快充充電器、飛利浦迷你20W快充充電器、第一衛20W快充小冰粒充電器等產品，此外誠芯微20W PD快充方案被多家知名品牌采用。

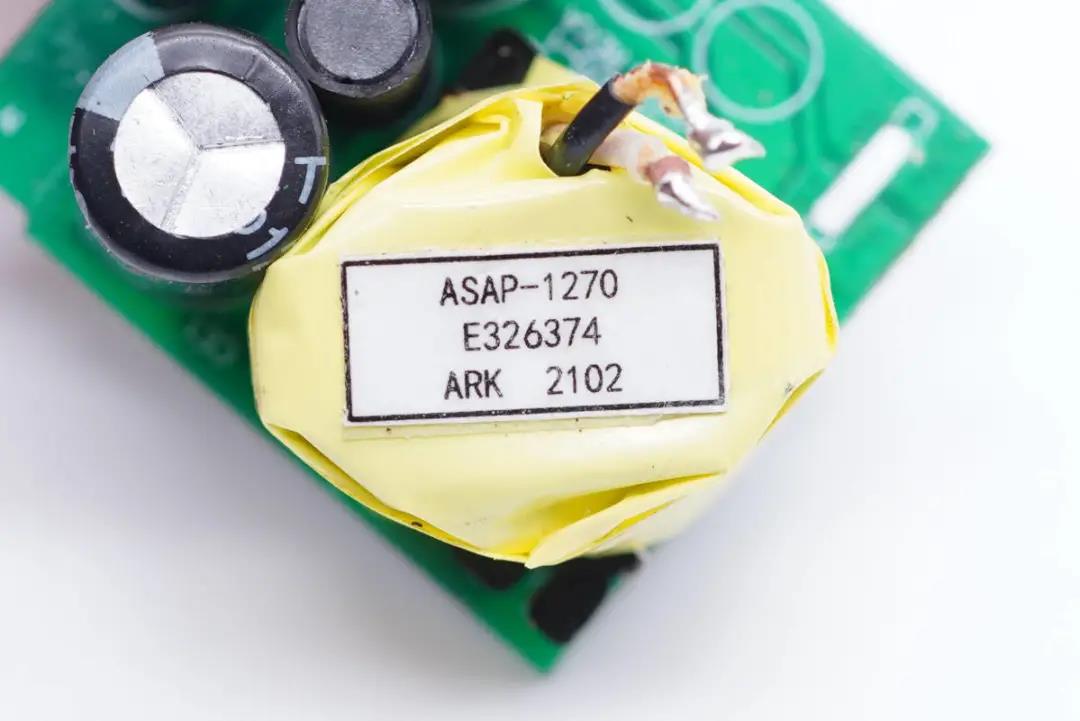

變壓器頂部貼有信息貼紙，整體采用絕緣膠帶嚴密纏繞。

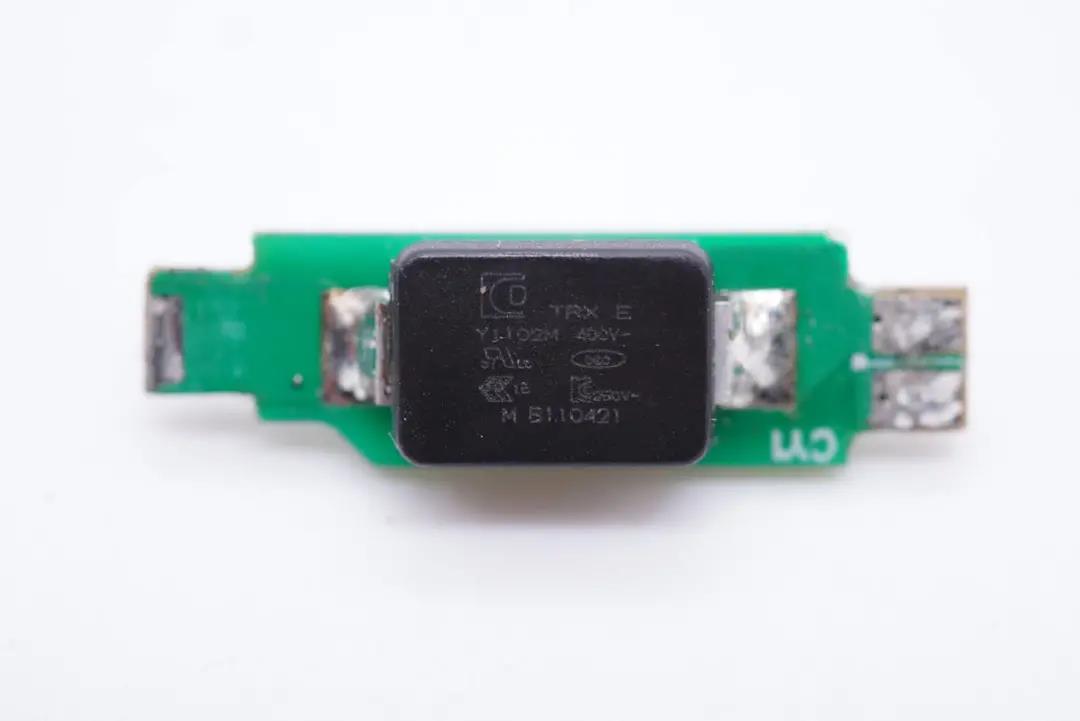

連接小板上的貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

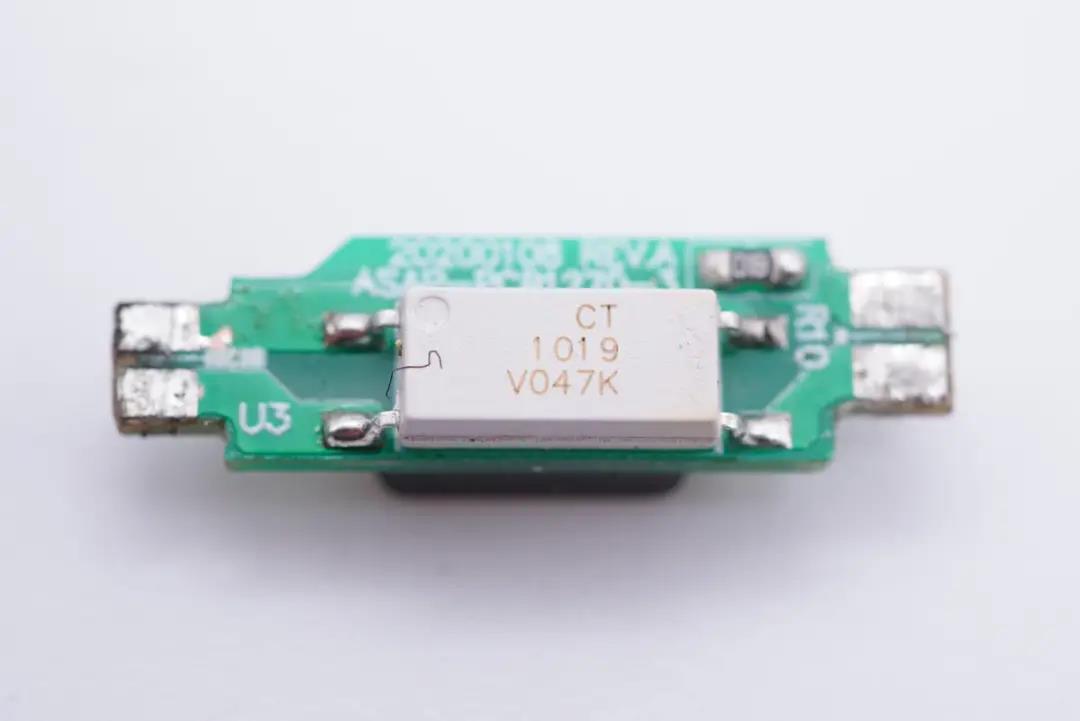

另一面還有一顆CT 1019光耦，用于初級次級通信，反饋輸出電壓。

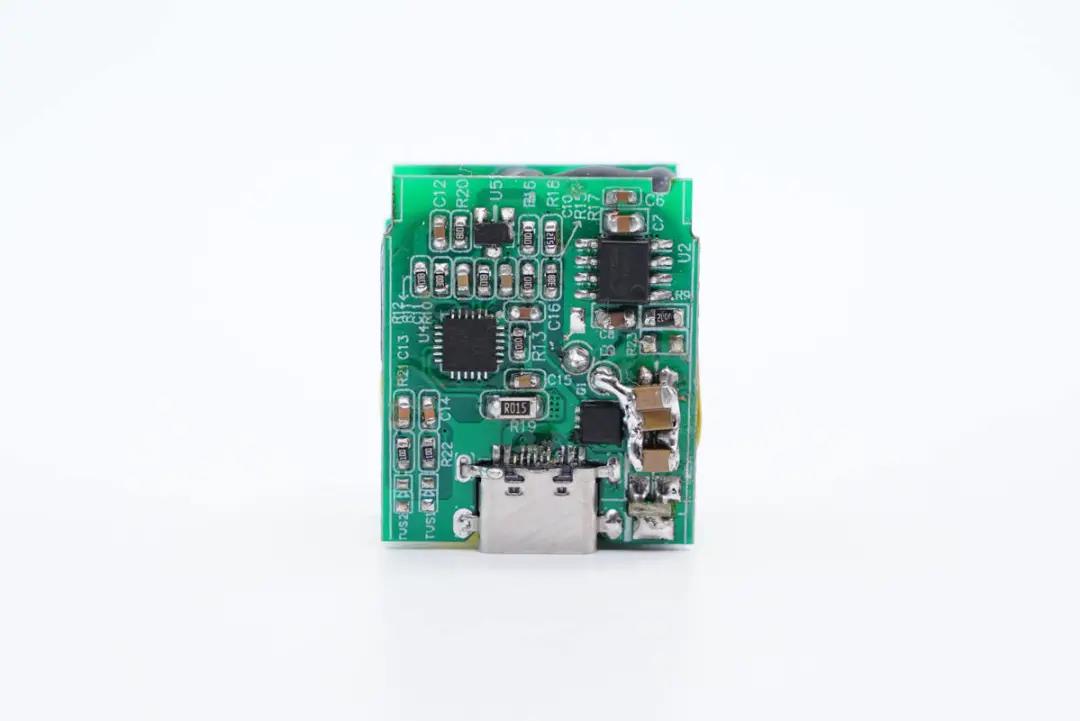

輸出小板背面設有同步整流芯片、協議芯片以及輸出VBUS開關管。

正面兩顆濾波電容包裹膠帶絕緣。

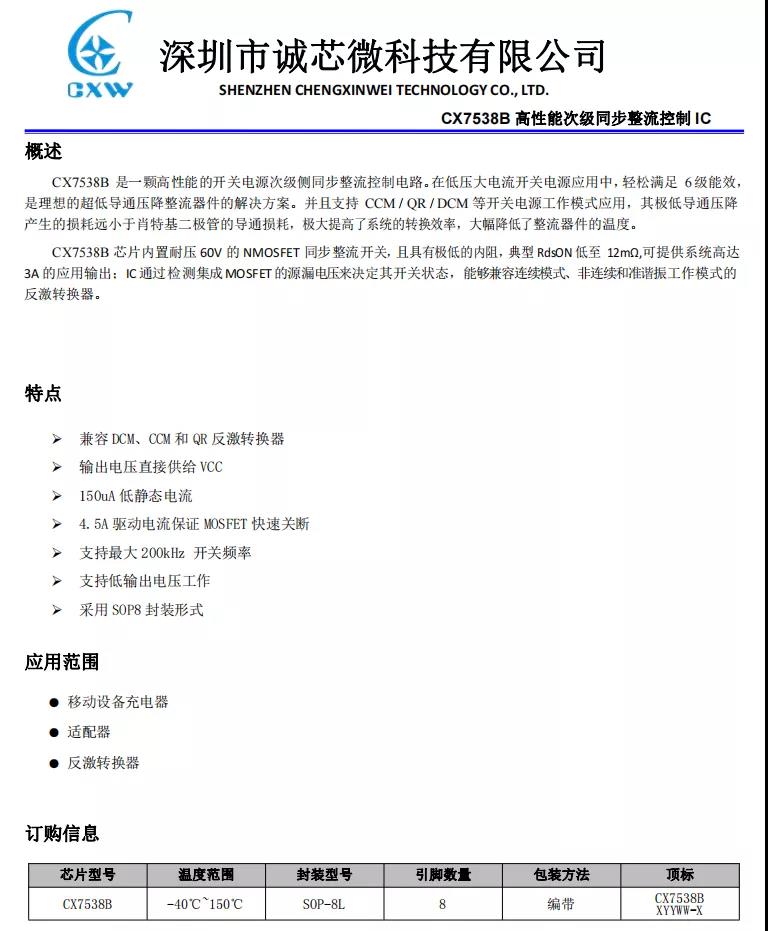

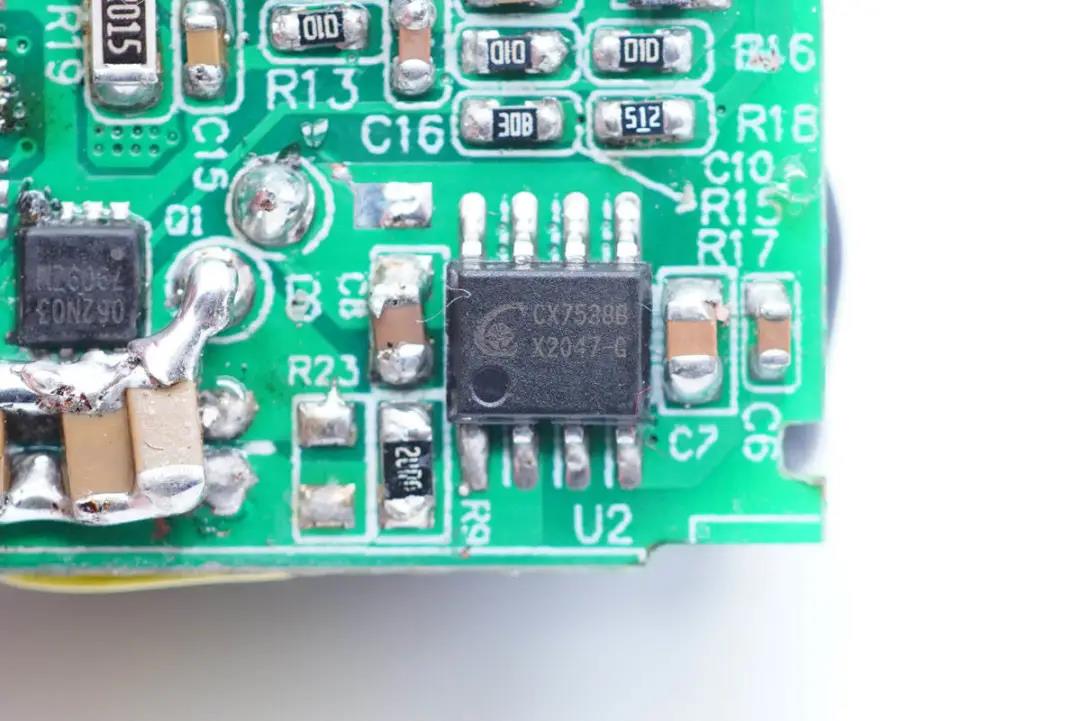

次級同步整流芯片同樣來自誠芯微，型號CX7538B。這是一顆高性能的開關電源次級側同步整流器芯片，在開關電源中輕松滿足6級能效，是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率，內置12mΩ低導阻NMOS管，發熱遠低于肖特基二極管，大幅度降低溫度，提高轉換效率。

誠芯微CX7538B 支持開關電源的CCM/QR/DCM模式，非常適合3.3~12V快充同步整流使用，內置耐壓60V，12mΩ的同步整流管，可提供3A輸出。比肖特基效率最高提升6%，工作電壓范圍寬，外圍元件非常簡單，在寬電壓應用時，外圍只需一顆電容。

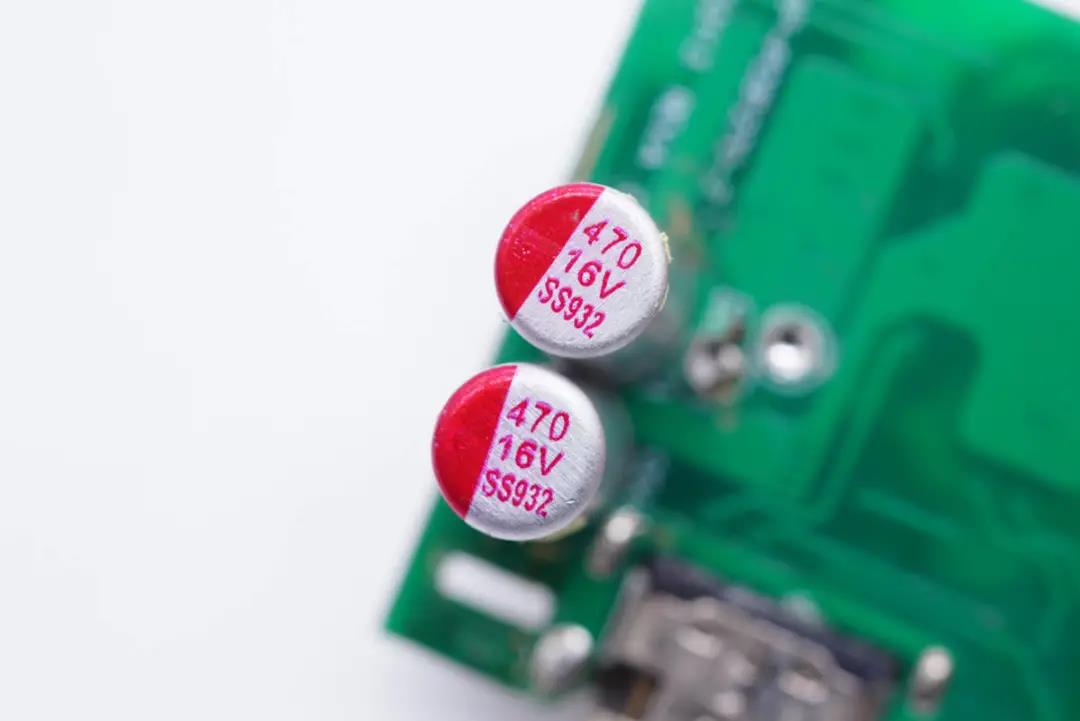

輸出濾波固態電容特寫，兩顆規格都是16V 470μF。

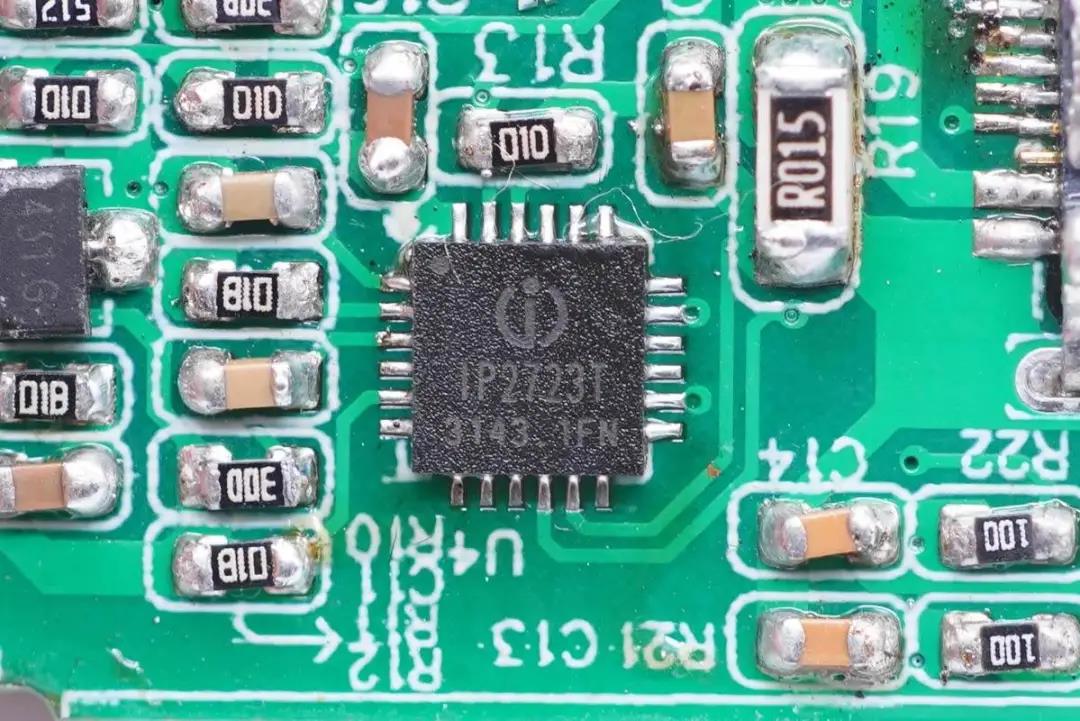

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

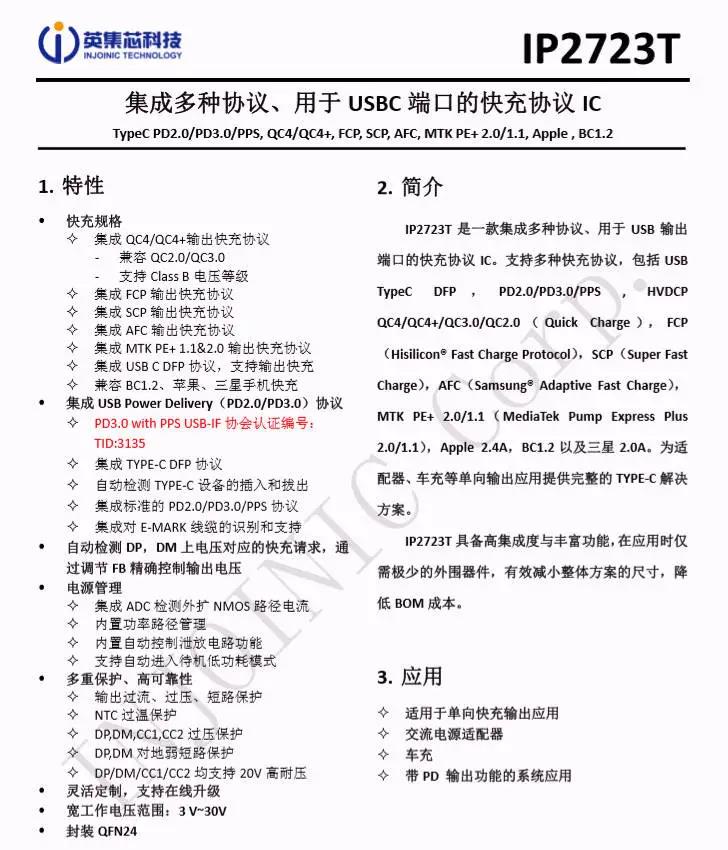

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

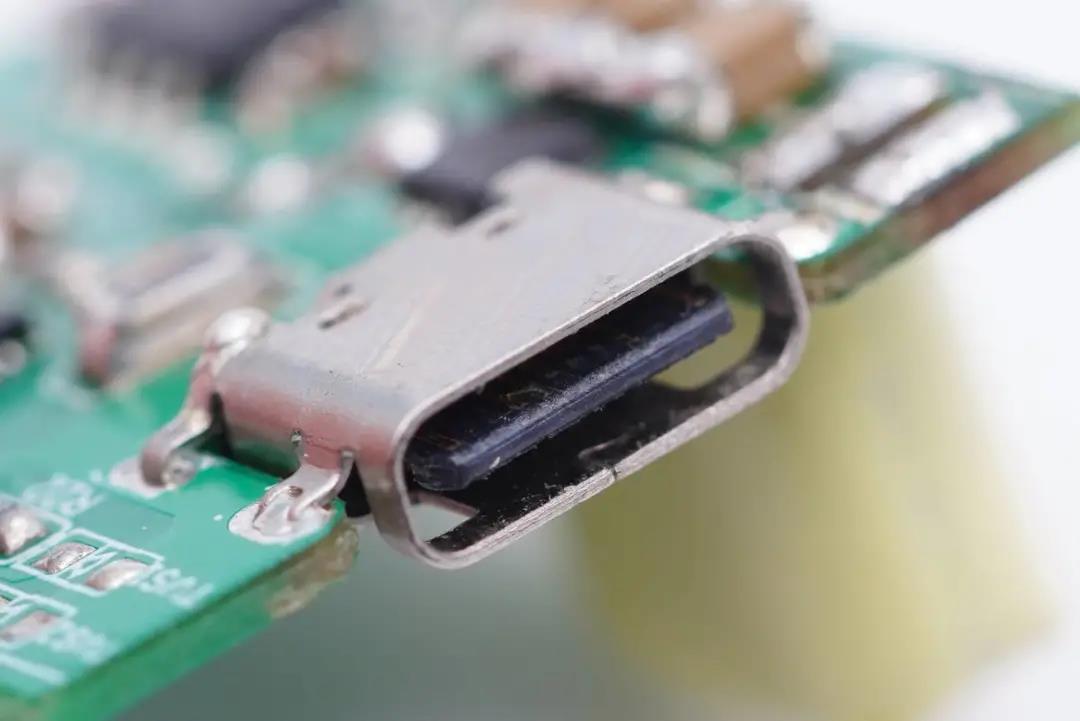

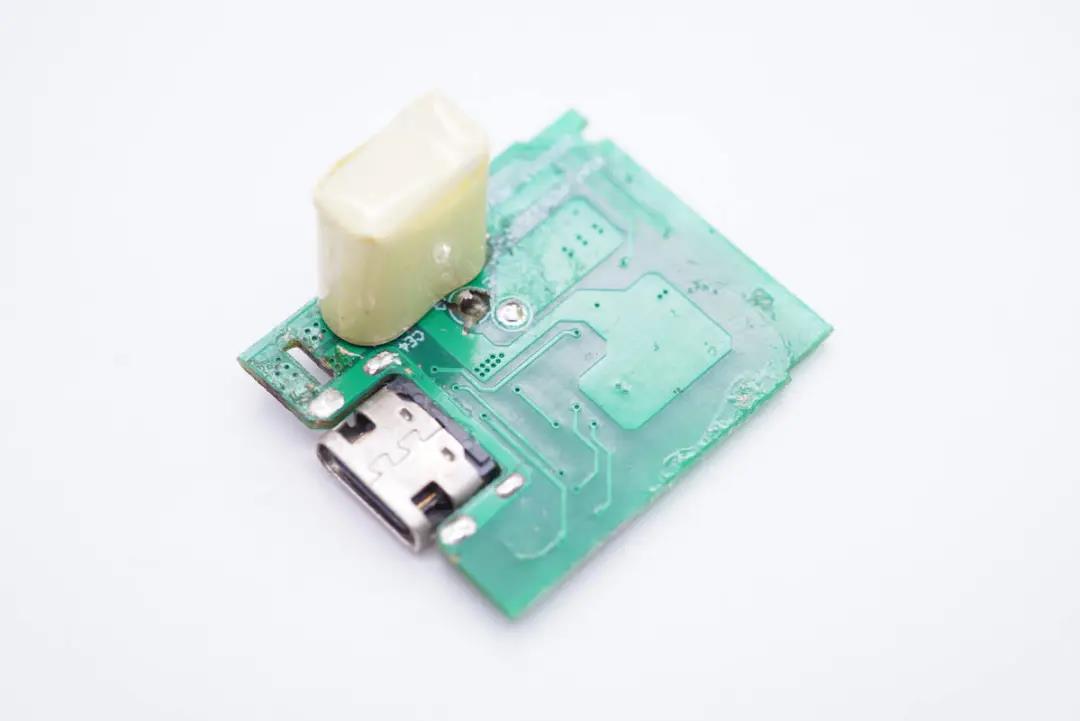

USB-C母座特寫，沉板過孔焊接。

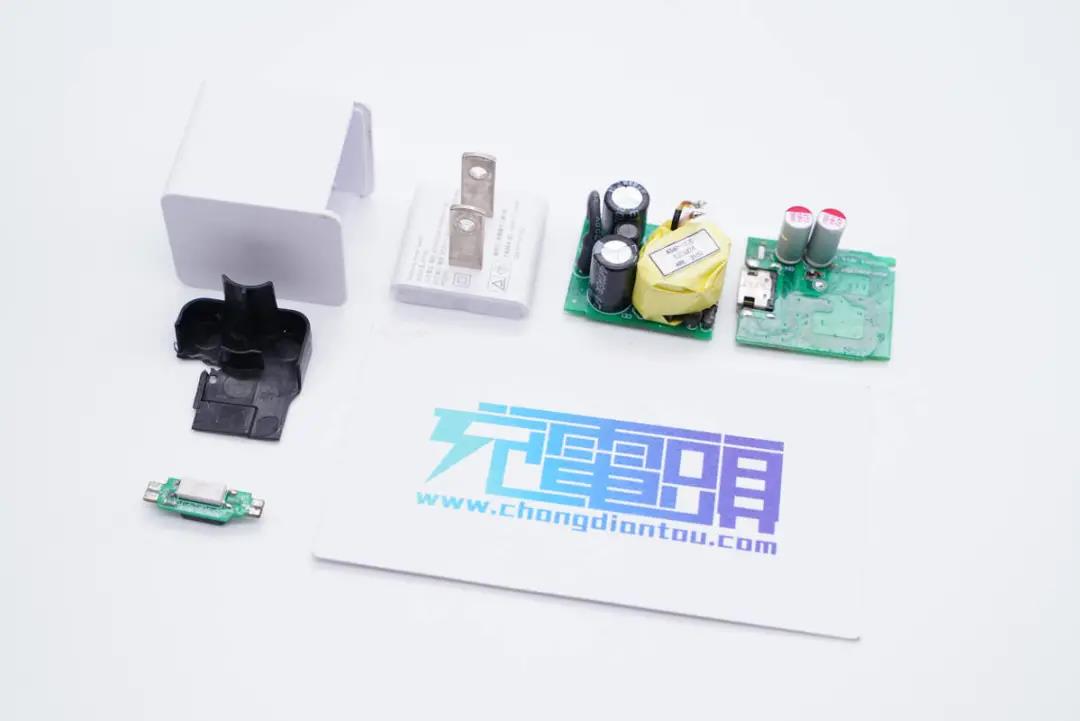

全部拆解完畢，來張全家福。

充電頭網拆解總結

tamas迷你20W快充充電器雖也是常見“小冰塊”造型，但樣式卻非常特別，讓人耳目一新。該款充電器支持QC、PD通用快充協議，最大輸出20W，附帶1m長的Lightning線，iPhone 12用戶日常使用充電十分方便。

充電頭網通過拆解了解到，該充電器三塊PCB板組合焊接設計，采用了誠芯微CX7527C+CX7538B高集成PD快充套片方案，有效簡化外圍電路，幫助充電器實現小型化。

再者更方便工程師設計，有效降低系統成本、加速上市等優勢，深受海內外客戶喜愛，該套方案已被貝爾金、摩米士、飛利浦、茂碩、歐姆電機、新斯寶、佳域、羽博、派凡、第一衛等知名品牌和工廠采用。

眾所周知蘋果選擇合作的品牌產品口碑都非常不錯，能通過蘋果MFi認證更是需要經過嚴格的質量審核，而本次拆解的tamas 20W PD充電器通過了該認證也從側面體現了誠芯微快充方案性能優異，質量可靠。
