隨著iPhone 13系列手機的上市，充電頭網也率先對其進行了詳盡的充電評測。測試數據顯示，新款機型在充電功率方面有了明顯突破，尤其是iPhone 13 Pro Max，峰值充電功率將近27W。這也就說，蘋果官網推薦的20W PD快充已經無法完全滿足iPhone新機的快充需求，同時也為30W PD快充市場的發展帶來了全新機遇。

業內知名電源廠商愛蘭博就針對iPhone 13系列快充，推出了一款30W氮化鎵快充充電器。得益于氮化鎵功率芯片的應用，這款充電器實現了迷你的機身，體積與蘋果原裝5W充電器相當，攜帶十分方便。據了解， 這款產品已入圍CES2022年產品創新獎的角逐。

性能方面，這款充電器除了核心的USB PD快充協議之外，還可兼容QC、AFC、FCP等主控快充協議，支持多個品牌的手機快充。同時，這款產品還采用了自研電路，具有很強的價格競爭優勢。下面就一起來看看愛蘭博30W迷你氮化鎵快充充電器的內部用料。

此前，充電頭網已經拆解過愛蘭博另一款60W氮化鎵雙模充，感興趣可以點擊藍色字體查看詳情。

一、愛蘭博30W Super GaN快充充電器外觀

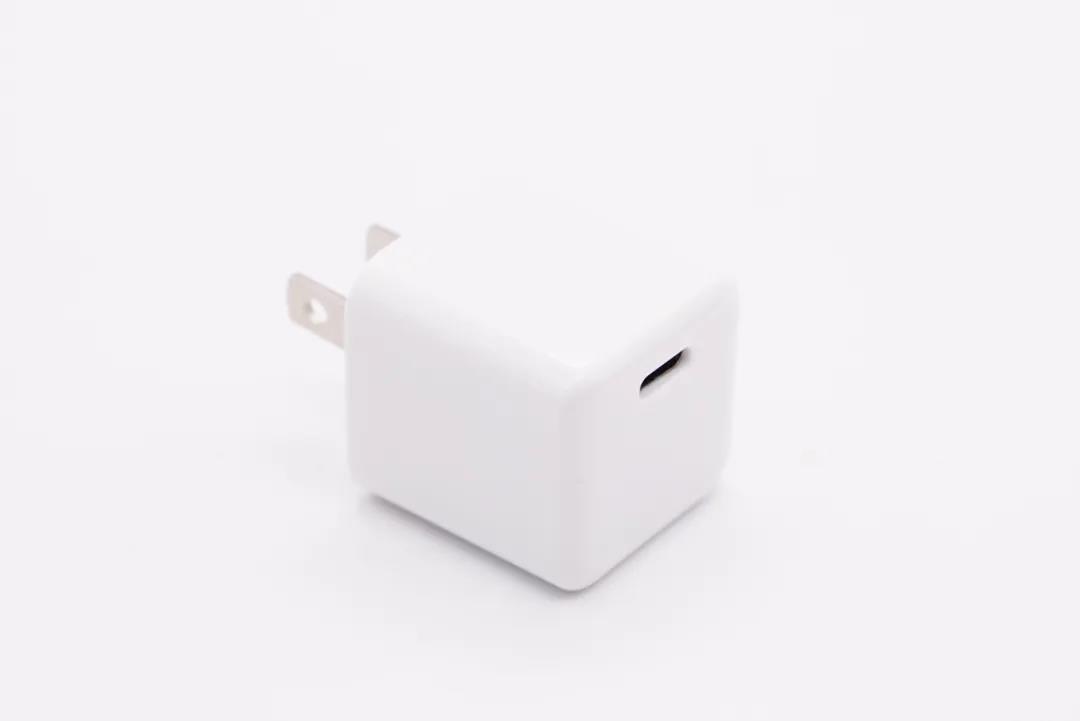

本次充電頭網拿到的這款愛蘭博30W迷你氮化鎵快充充電器，采用白色PC阻燃外殼，外殼為亮面，邊角處也經過了圓角處理，光滑圓潤。

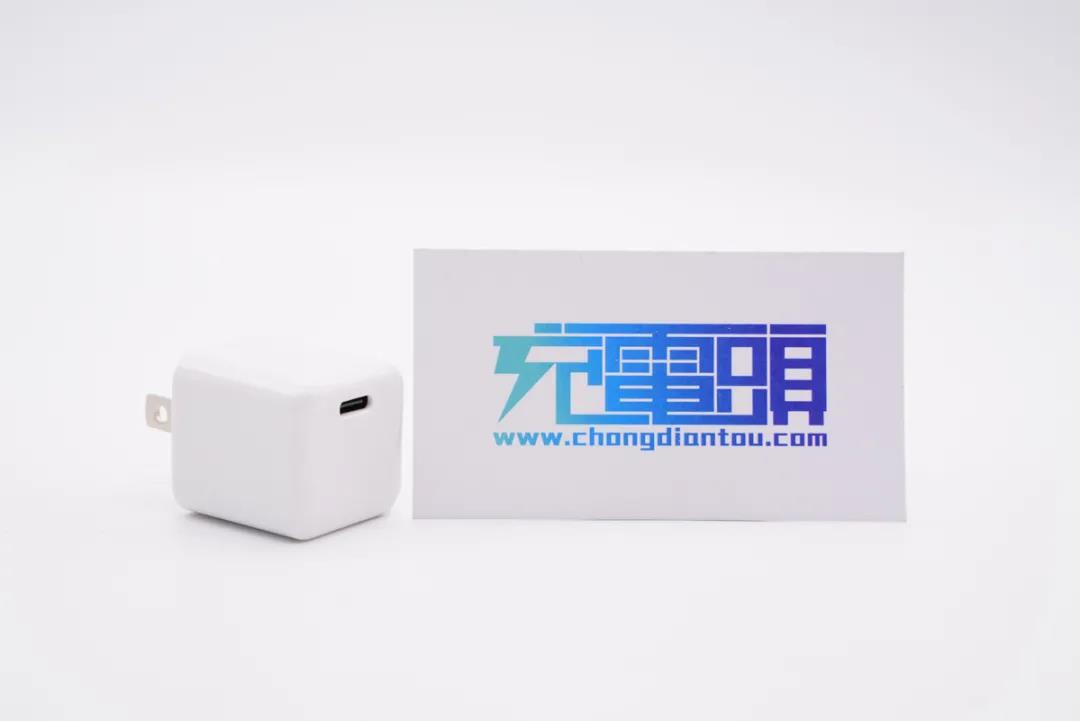

充電器為一個小方塊造型，輸出端配的是一個USB-C接口。

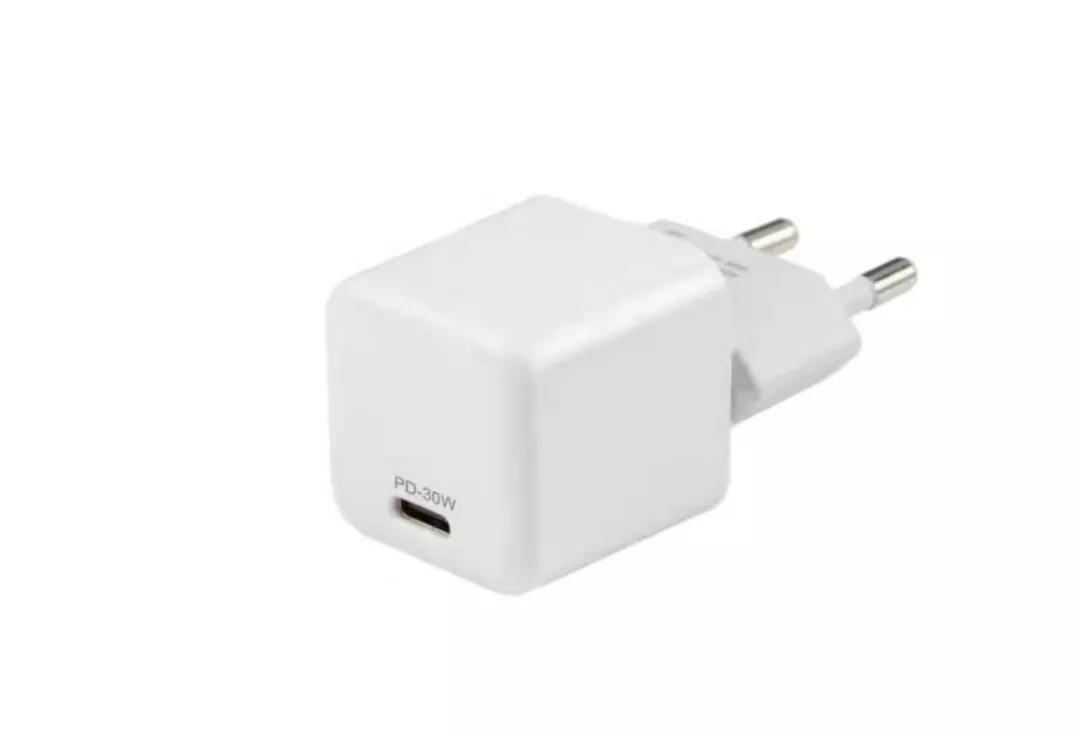

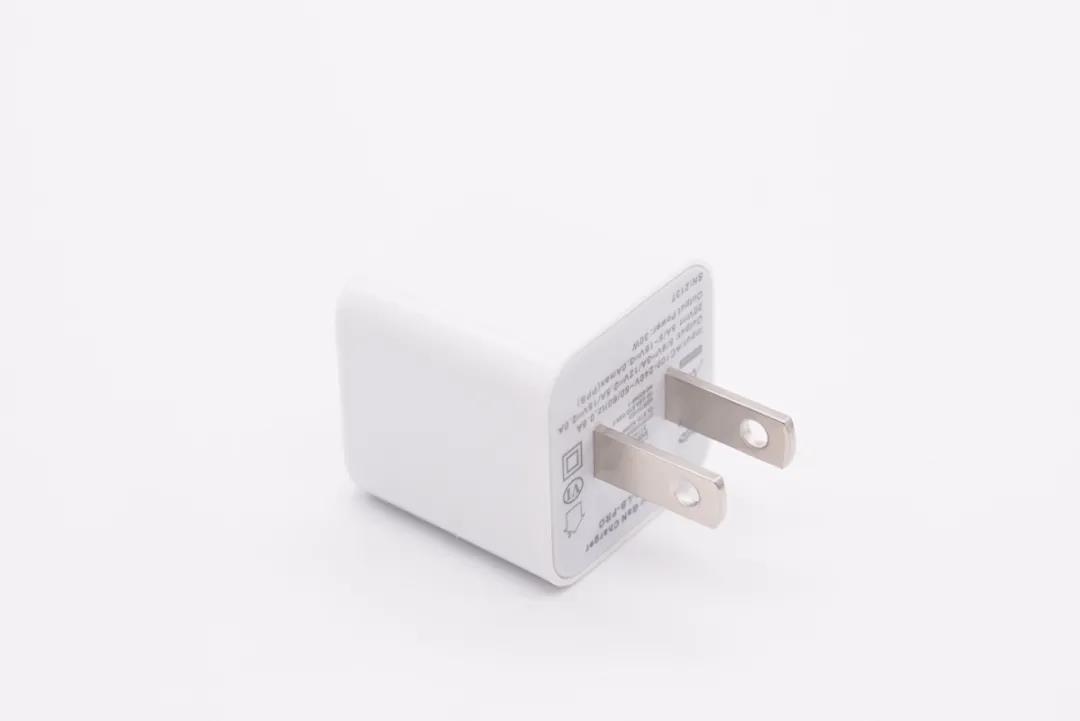

輸入端采用美規固定插腳，同時也有中、歐等多種插腳規格。

據了解，愛蘭博這款30W氮化鎵充電器已經獲得了CCC、ETL、FCC、CE、VI、ROHS、PSE等全球認證。

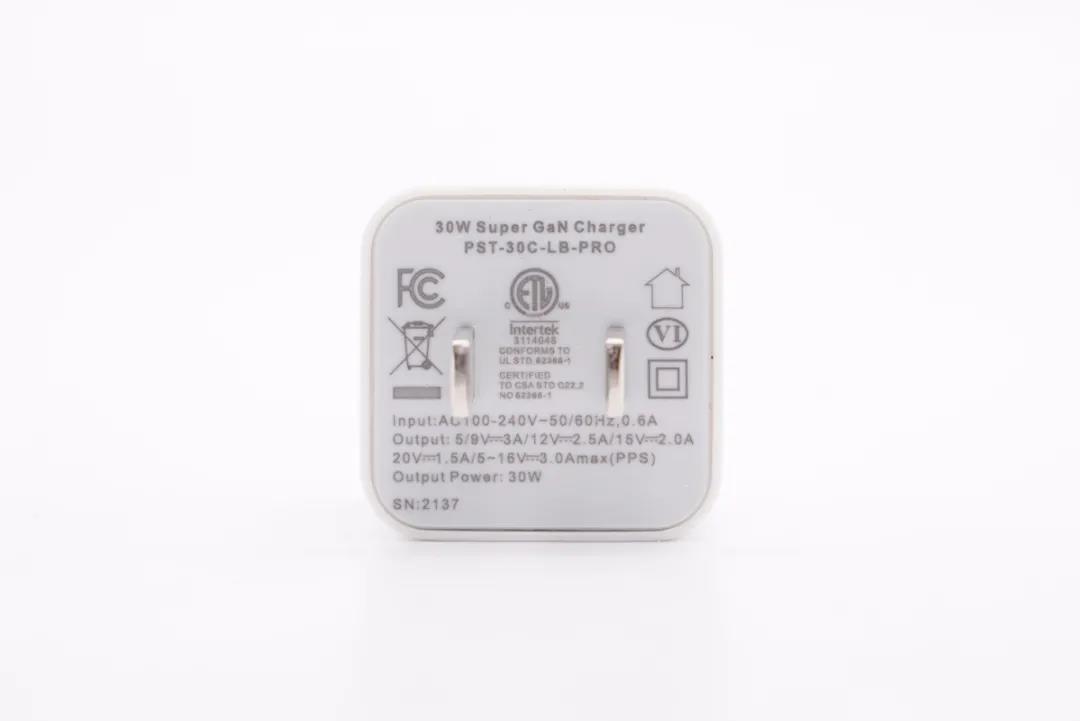

從插腳側的參數信息可以看到，產品名稱：30W Super GaN充電器，型號PST-30C-LB-PRO，已經獲得了FCC、ETL認證。充電器支持100-240V 50/60Hz 0.6A輸入；輸出支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A以及5-16V3A輸出，最大功率為30W。

通過對比可以看到，愛蘭博30W氮化鎵充電器的體積不到蘋果原裝30W充電器的三分之一，顯得十分小巧。

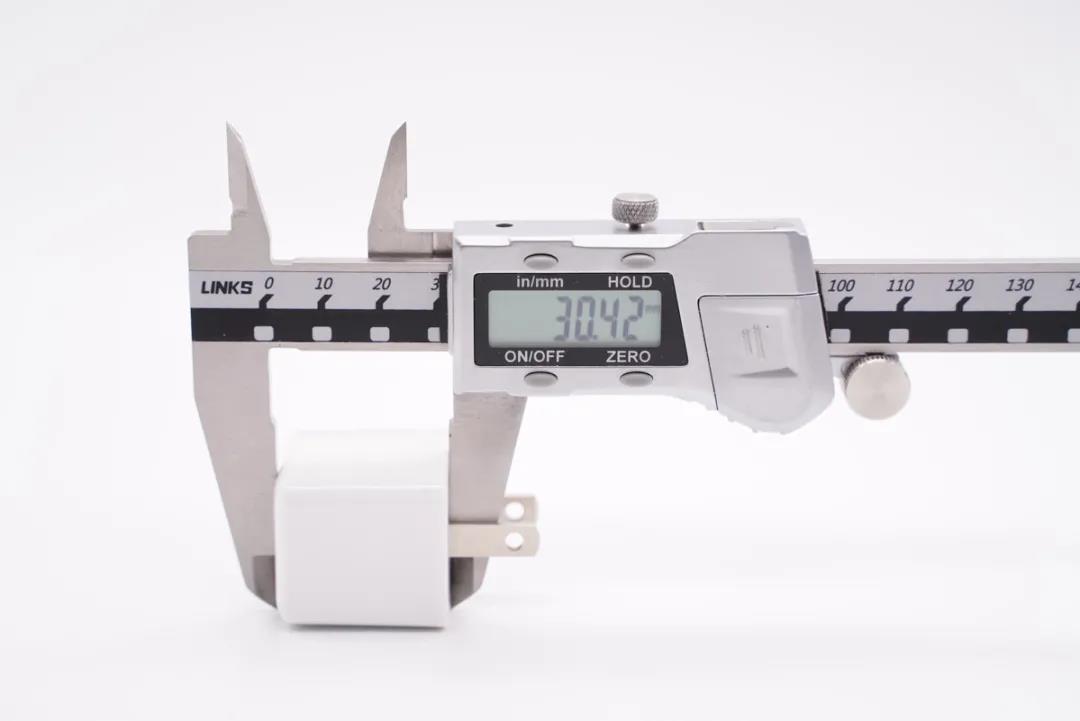

實測充電器的長度約為30.4mm。

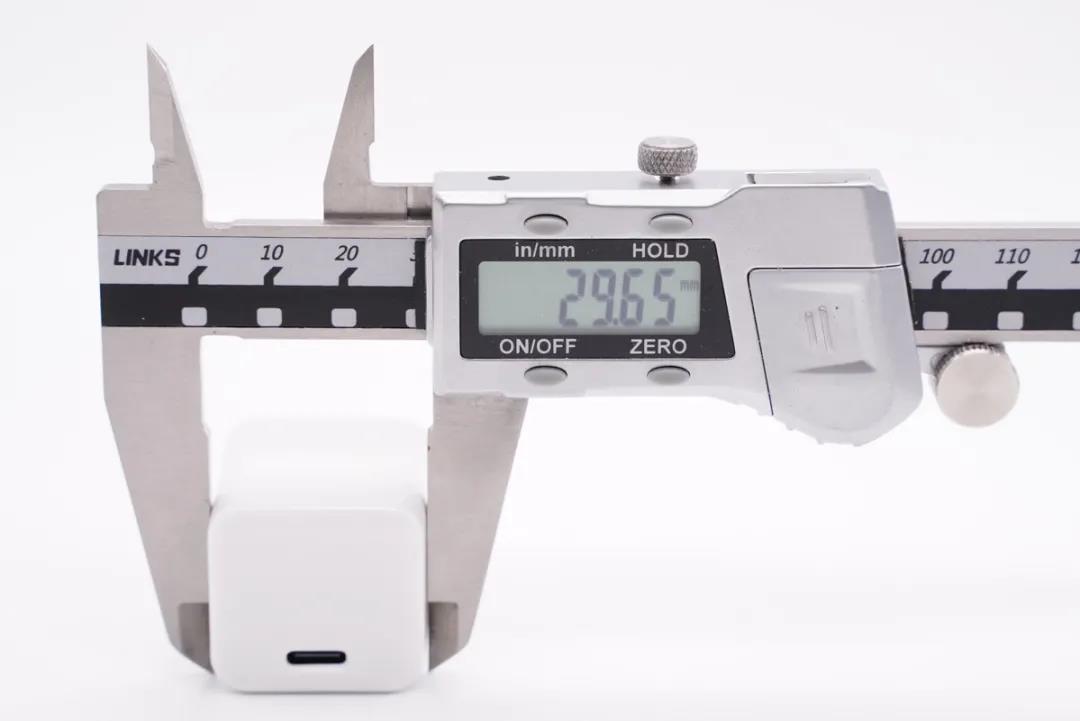

寬度約為29.6mm。

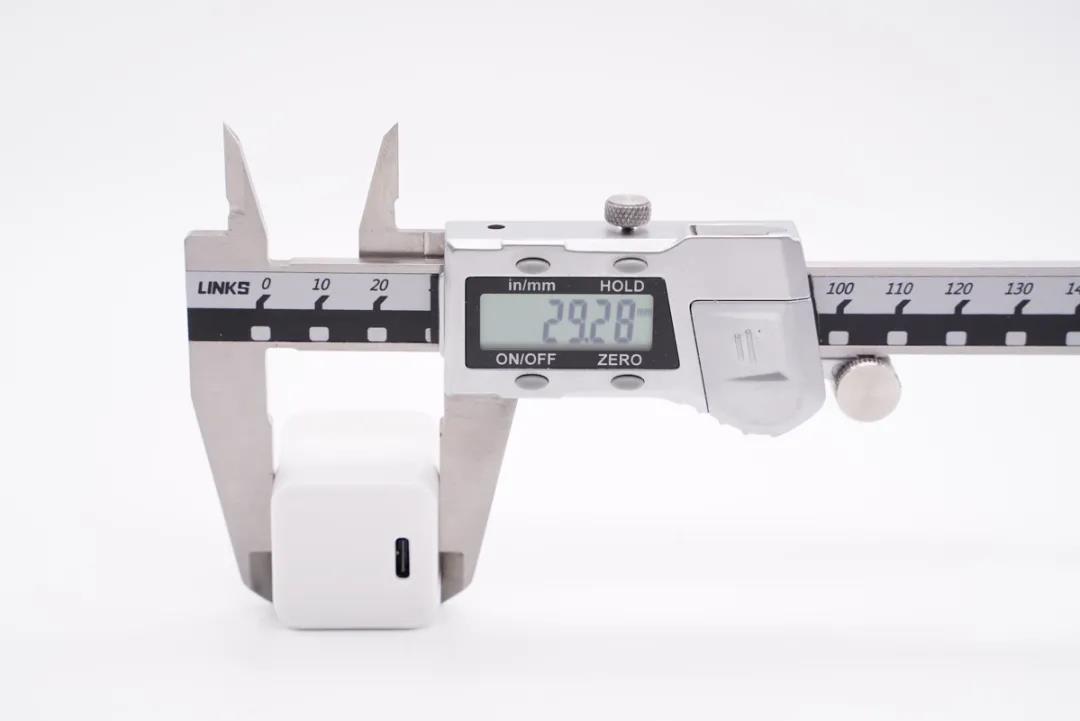

厚度約為29.3mm。

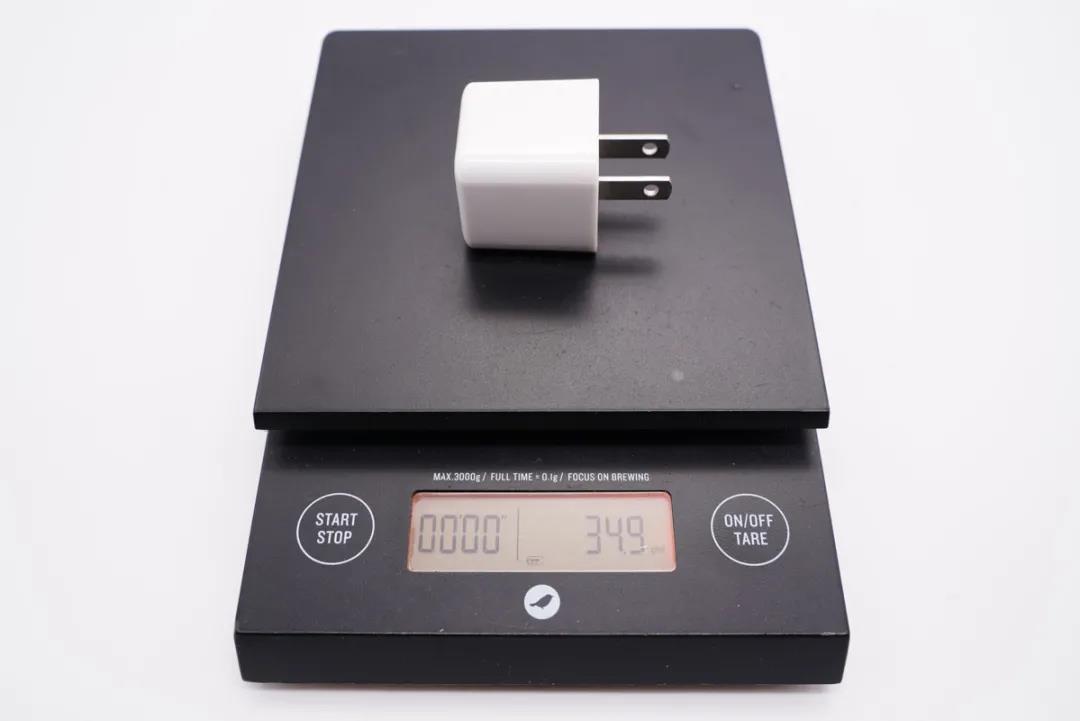

充電器的凈重約為35g。

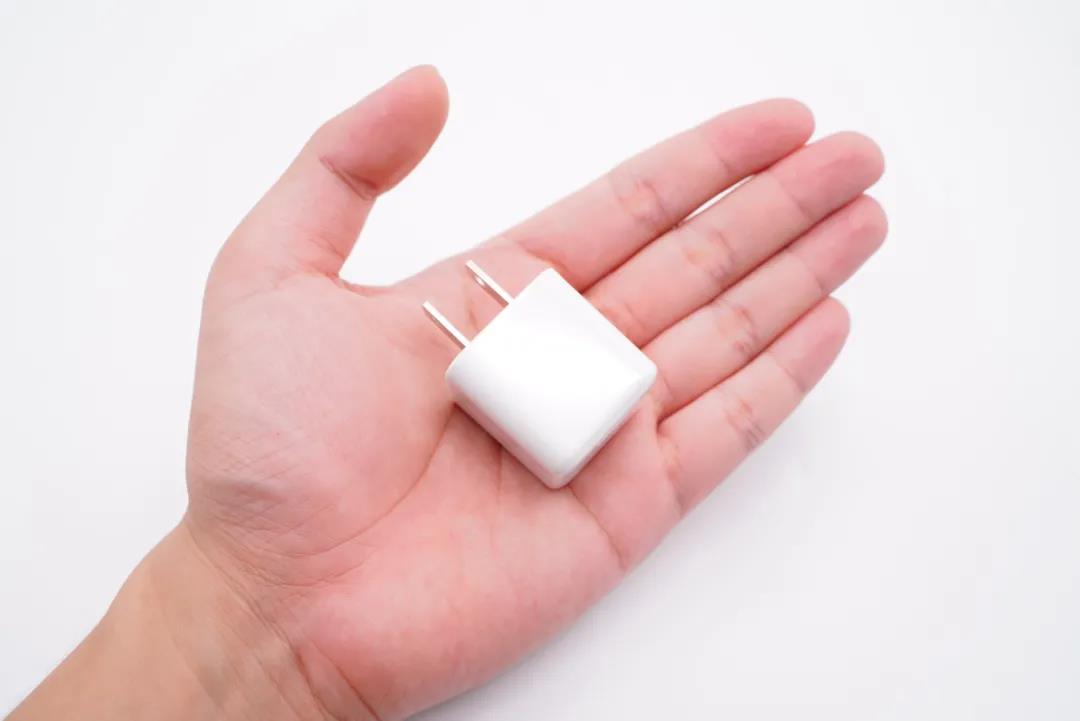

拿在手上，小巧輕便，用戶可以將這款充電器輕松收入囊中，外出攜帶不顯累贅。

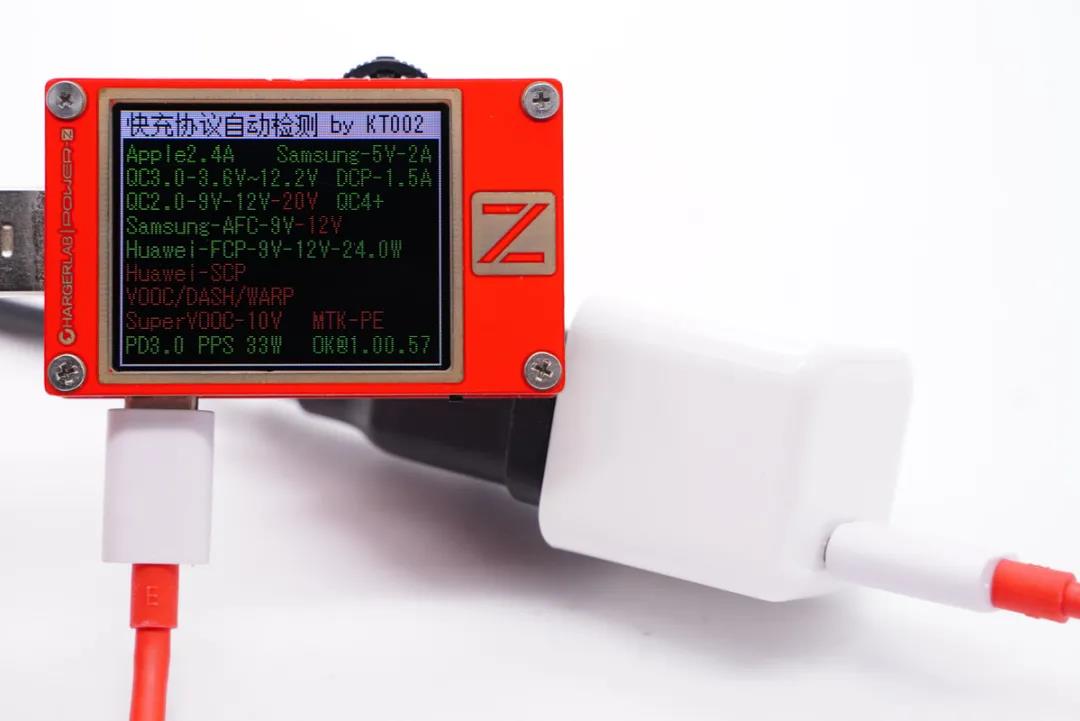

使用ChargerLAB Power-Z KT002測得這款充電器支持Apple2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、QC4+、AFC、FCP、PD3.0、PPS快充協議，PD快充的最大功率能達到33W。

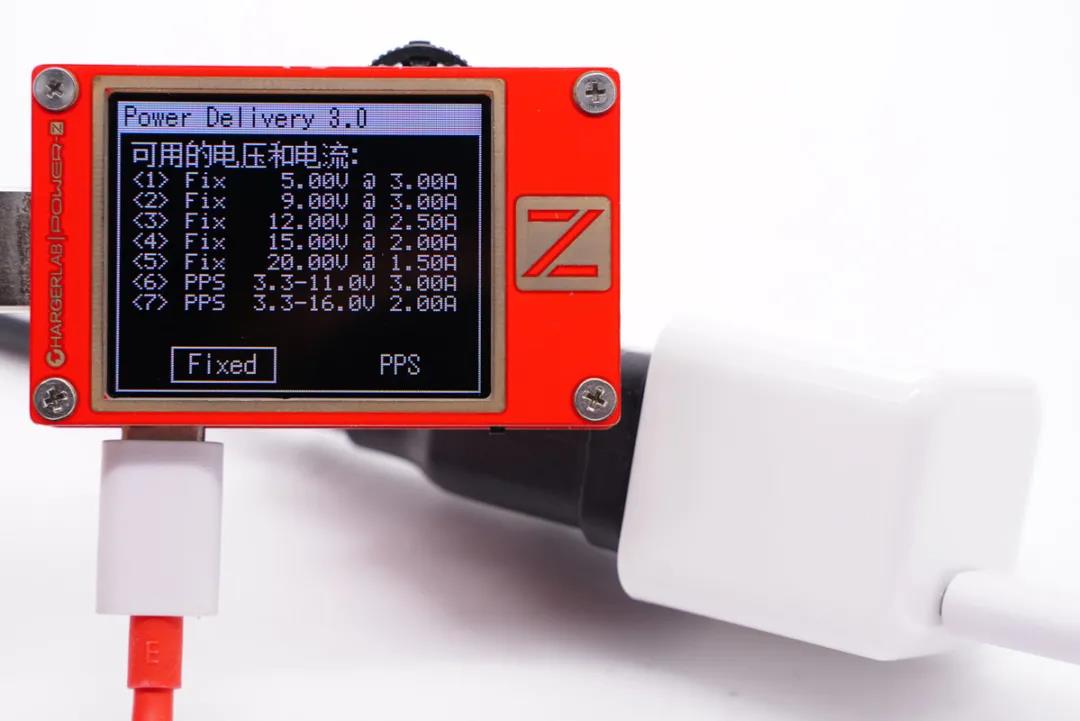

PDO報文顯示，充電器支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A和3.3-16V2A兩組PPS電壓檔位。

二、愛蘭博30W Super GaN快充充電器拆解

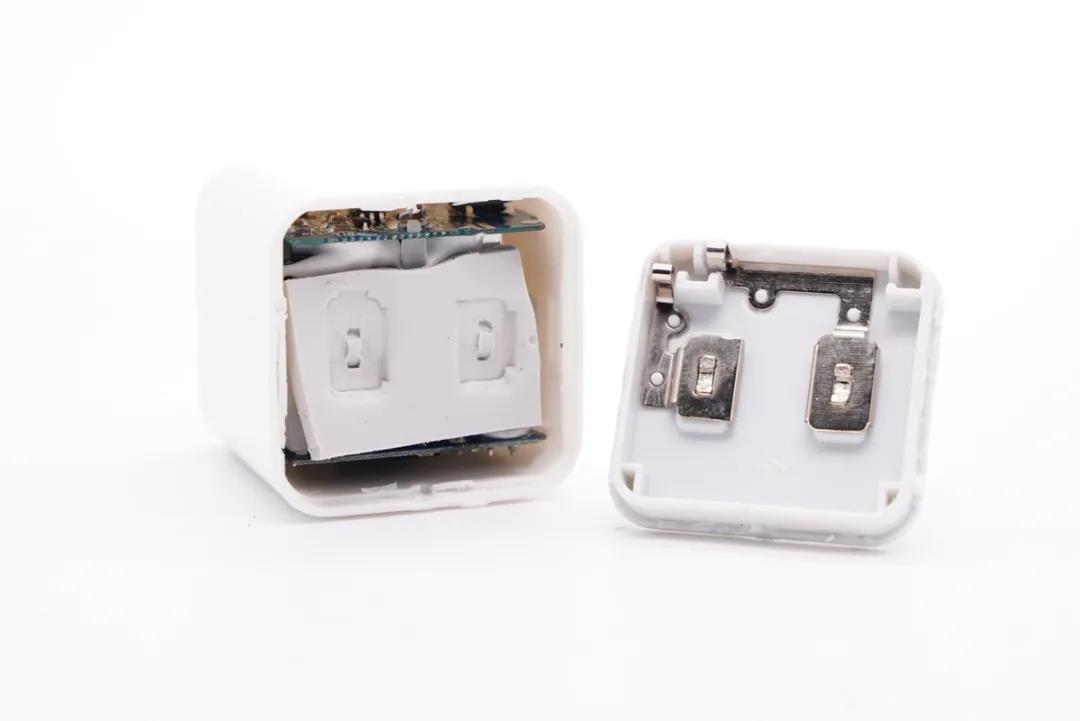

沿著插腳側將充電器的外殼打開，可以看到，插腳和內部PCB模塊采用的是金屬彈片壓接供電。同時，在PCB模塊上貼有很大一塊導熱墊，用于將內部熱量傳遞給金屬插腳，起到加強散熱的效果。

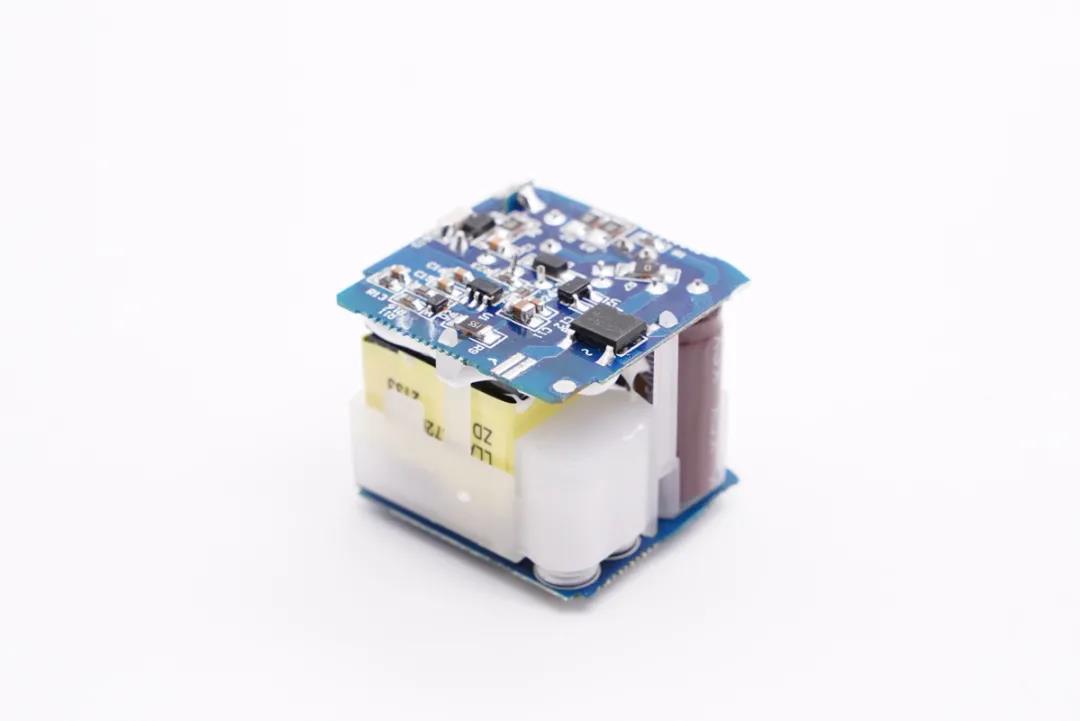

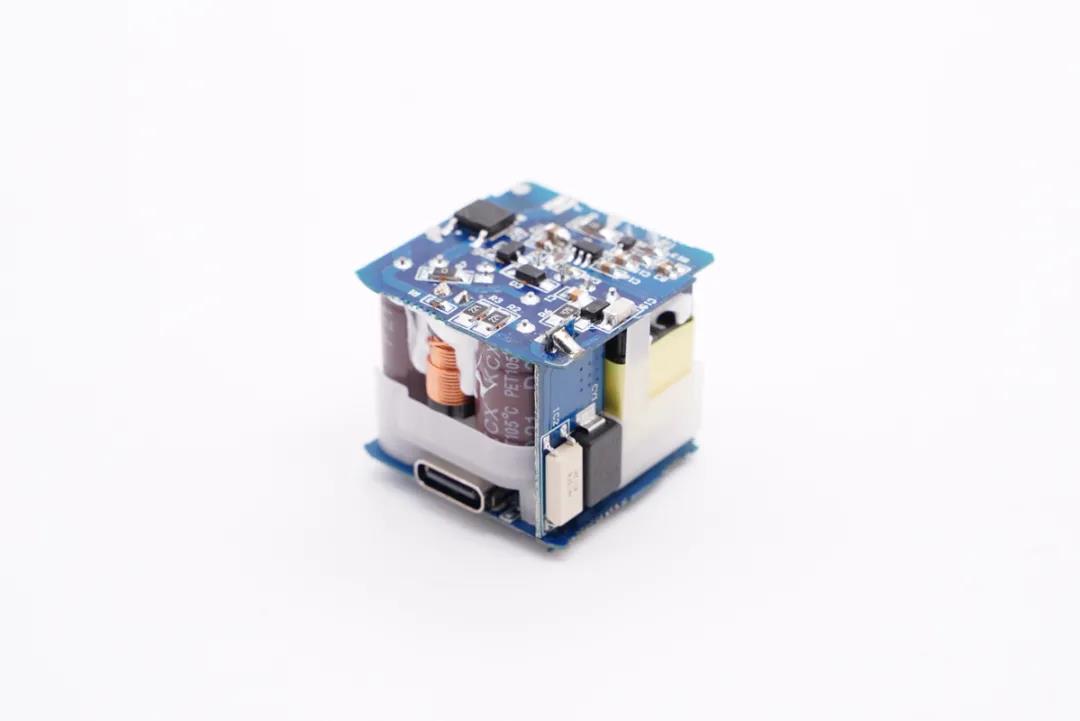

 取出內部PCB電源模塊之后，可見其采用了多款PCB板組合的結構。

由于電源模塊的結構設計非常緊湊，所以在PCB板之間設置了塑料骨架進行隔離絕緣，同時也能起到支撐的作用。

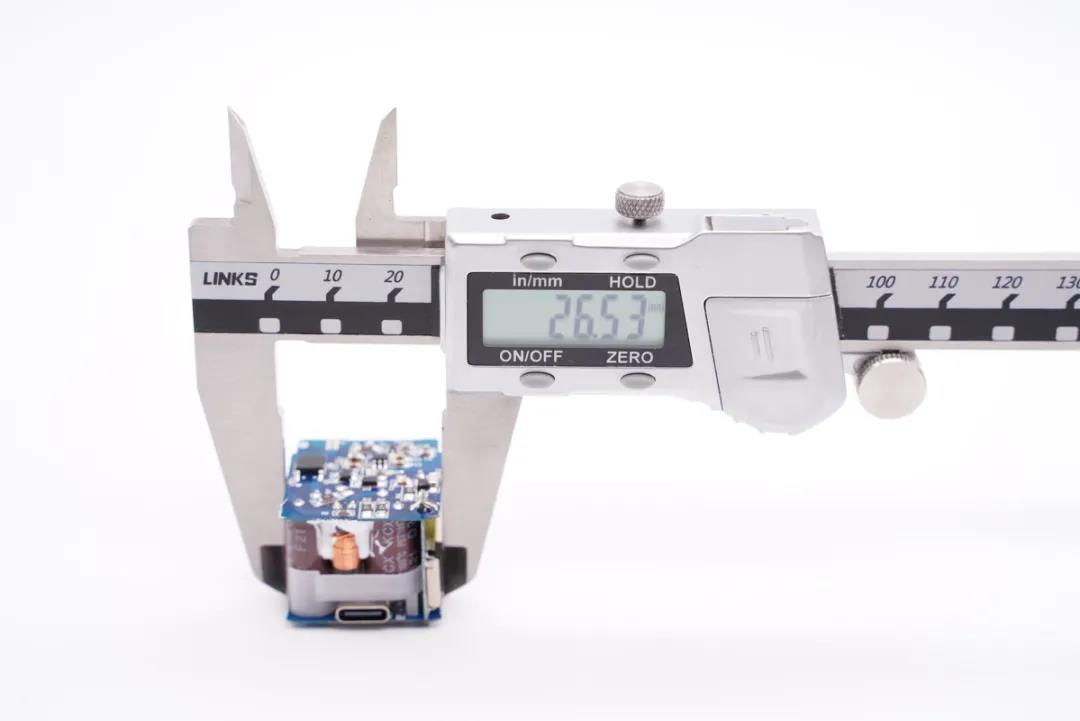

PCB模塊的長度約為26.5mm。

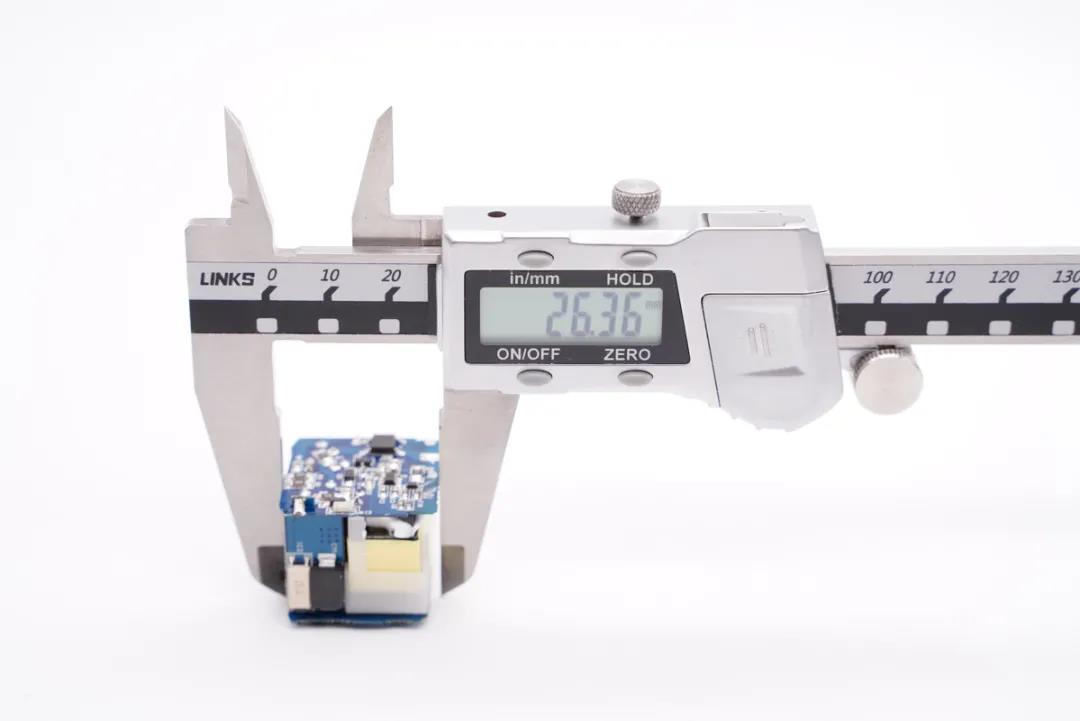

寬度約為26.4mm。

厚度約為23.6mm。

充電頭網觀察分析發現，這套電源模塊主要由三塊PCB板組成，AC-DC電源部分采用的是高頻QR拓撲架構，輸出寬電壓，再由協議芯片控制接口的輸出。

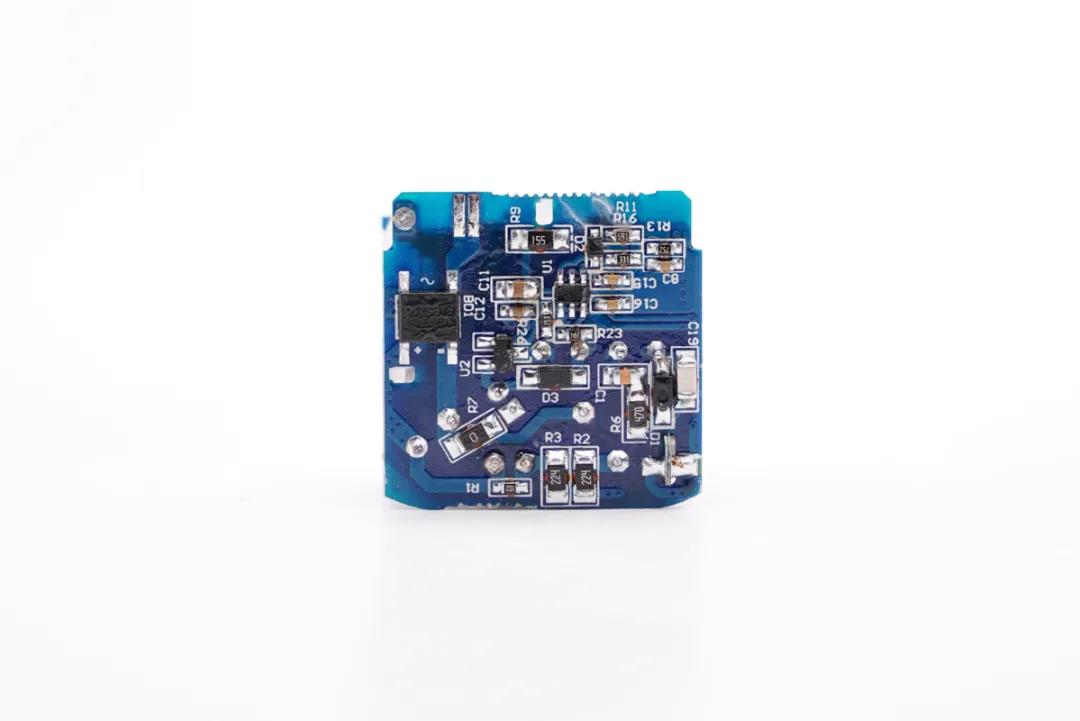

初級PCB板外側主要一顆整流橋和一顆PWM主控芯片。

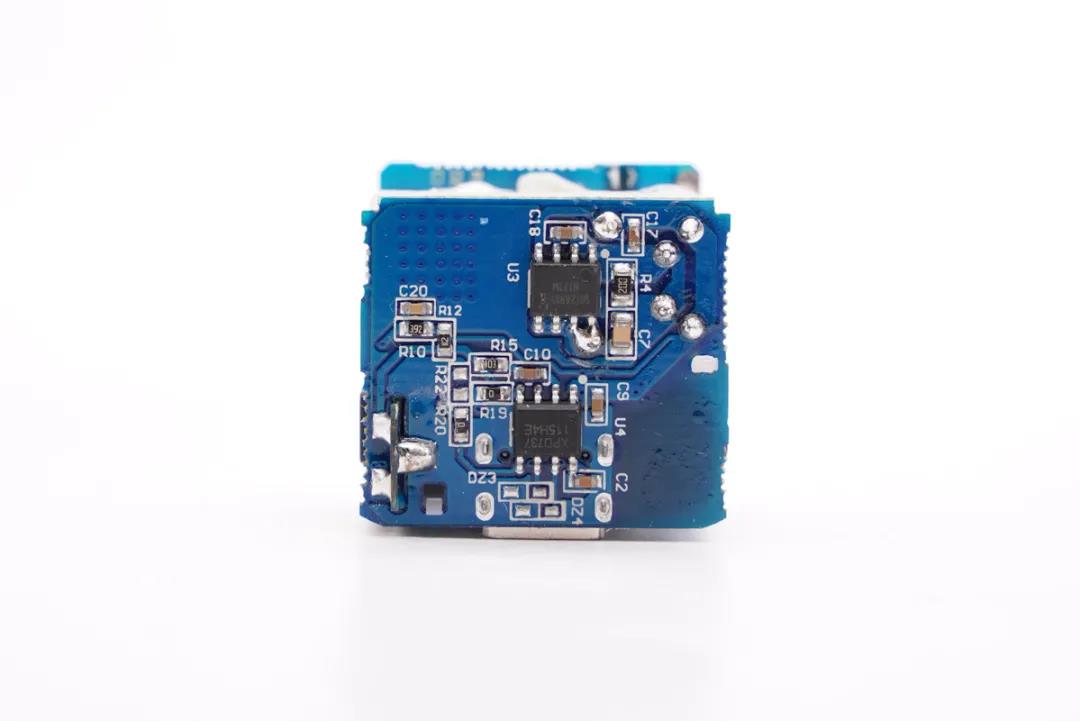

次級PCB板上的兩顆芯片分別是同步整流芯片和USB PD協議芯片。

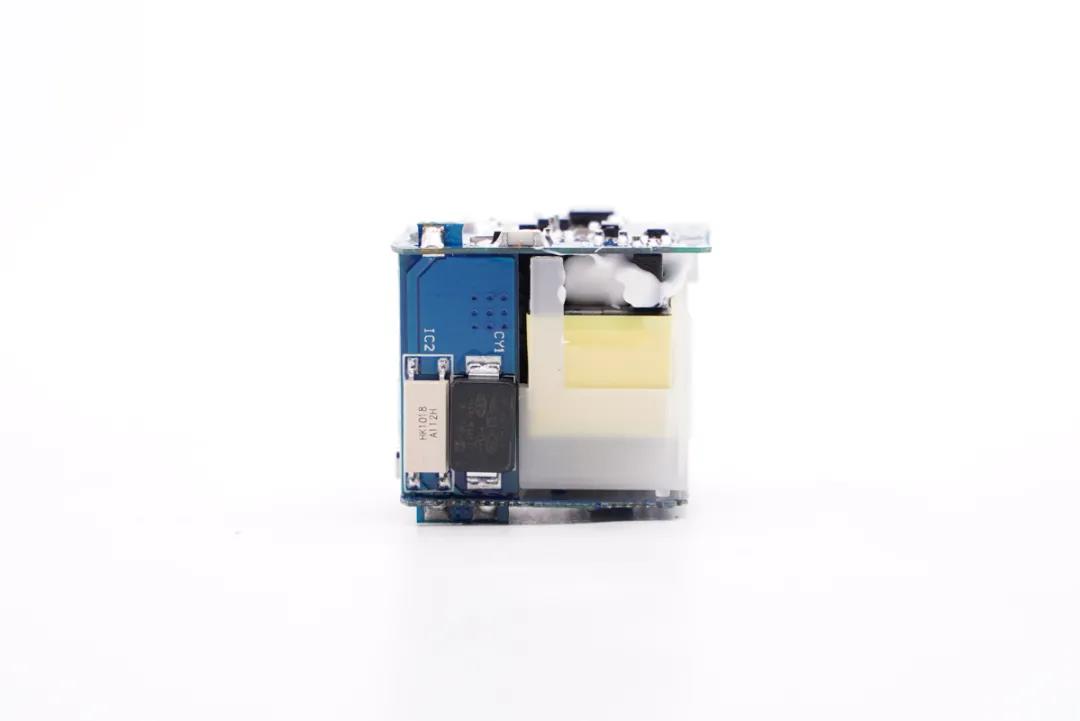

側面的小PCB板外側并排布置了一顆光耦和一顆貼片Y電容。

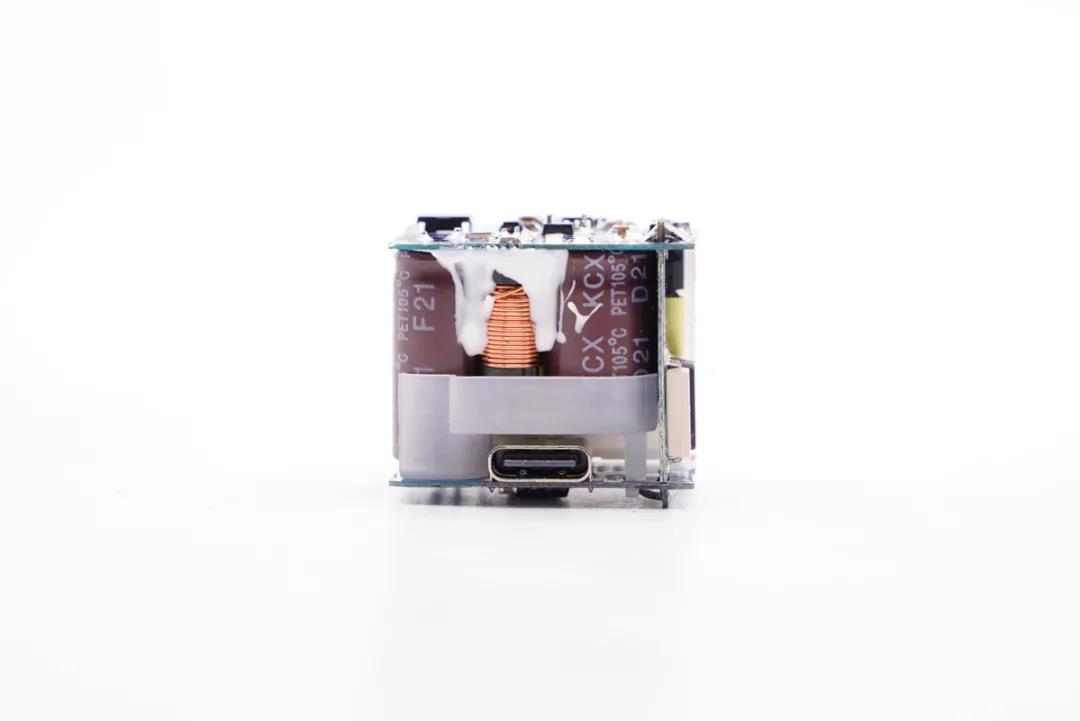

PCB板中間是電感、電容、變壓器等器件。

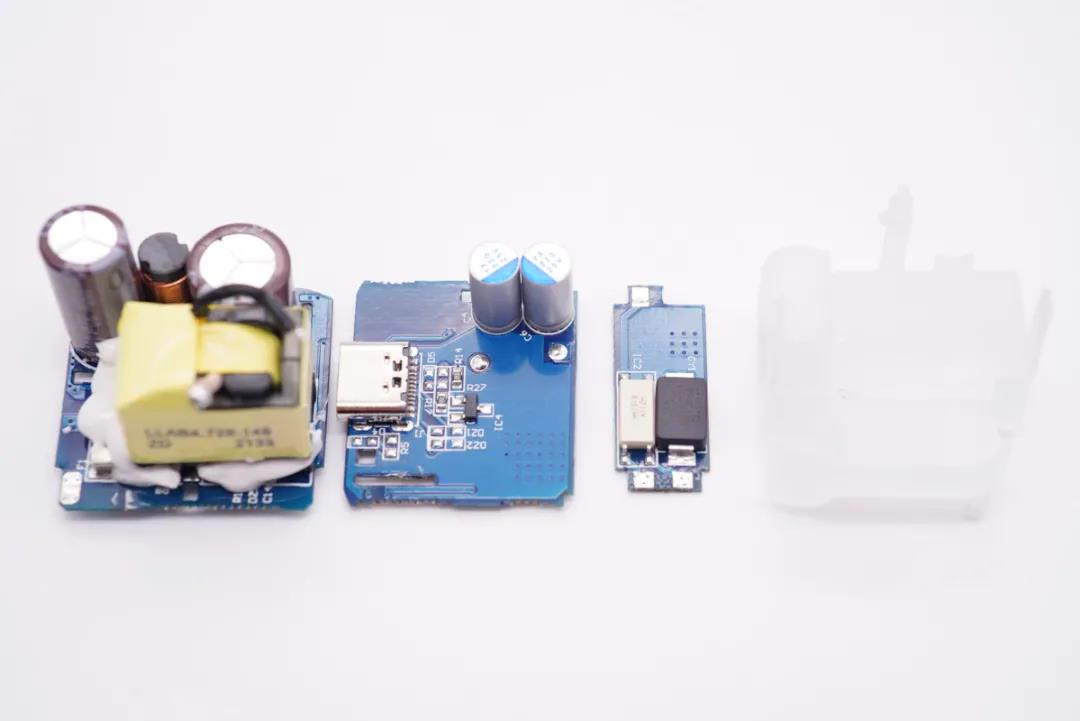

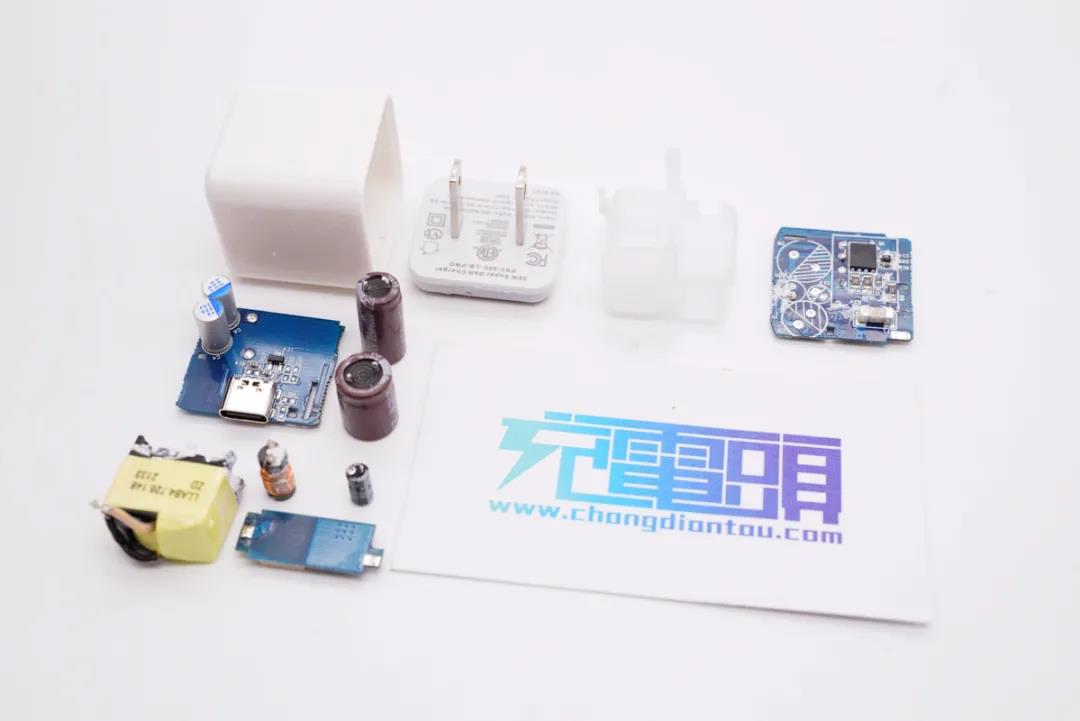

將電源模塊全部拆開，初級側PCB板上使用了兩顆高壓電解電容輸入濾波，次級PCB板上使用了兩顆固態電容輸出濾波。

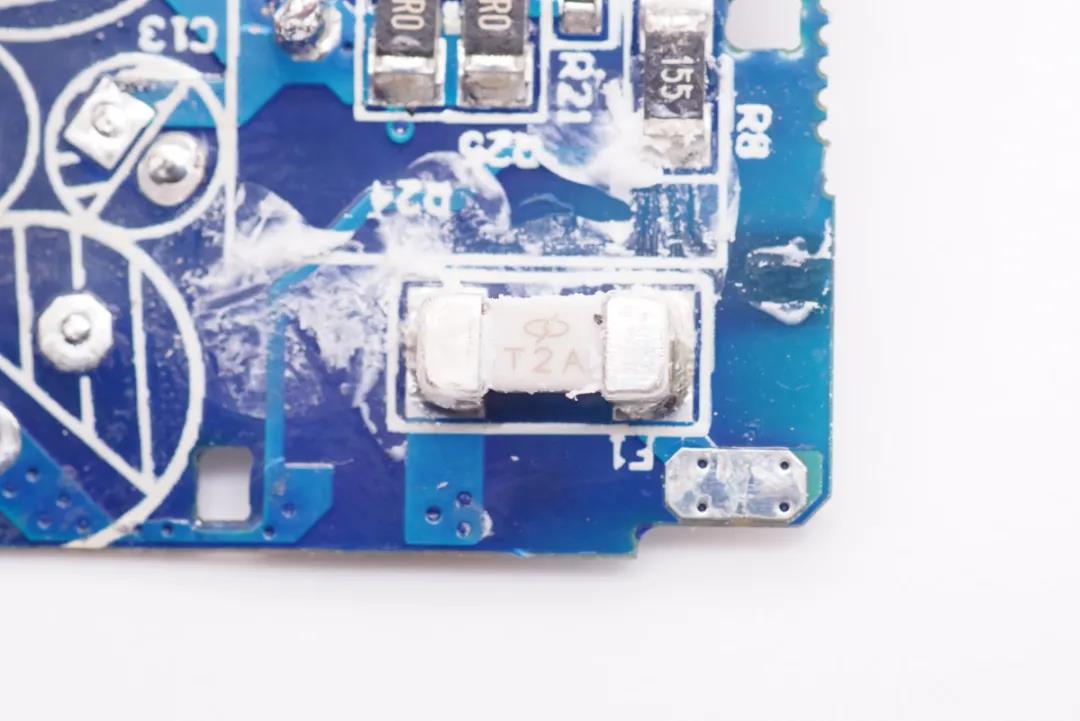

輸入端采用了一顆2A保險絲。

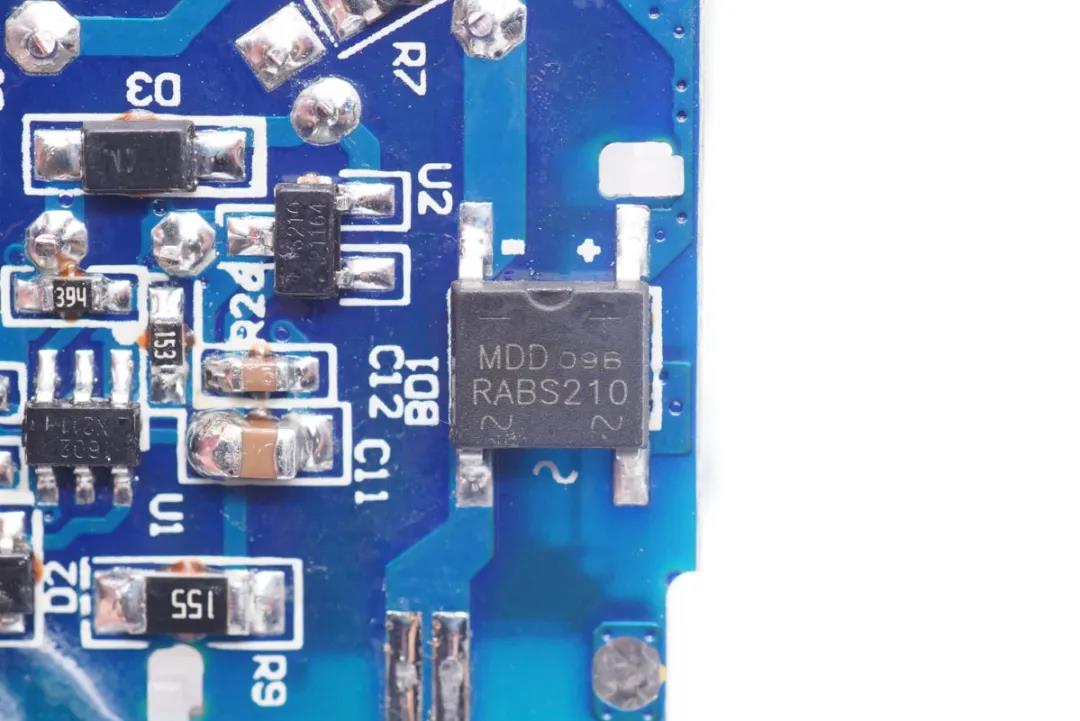

輸入端的整流橋來自MDD辰達行。

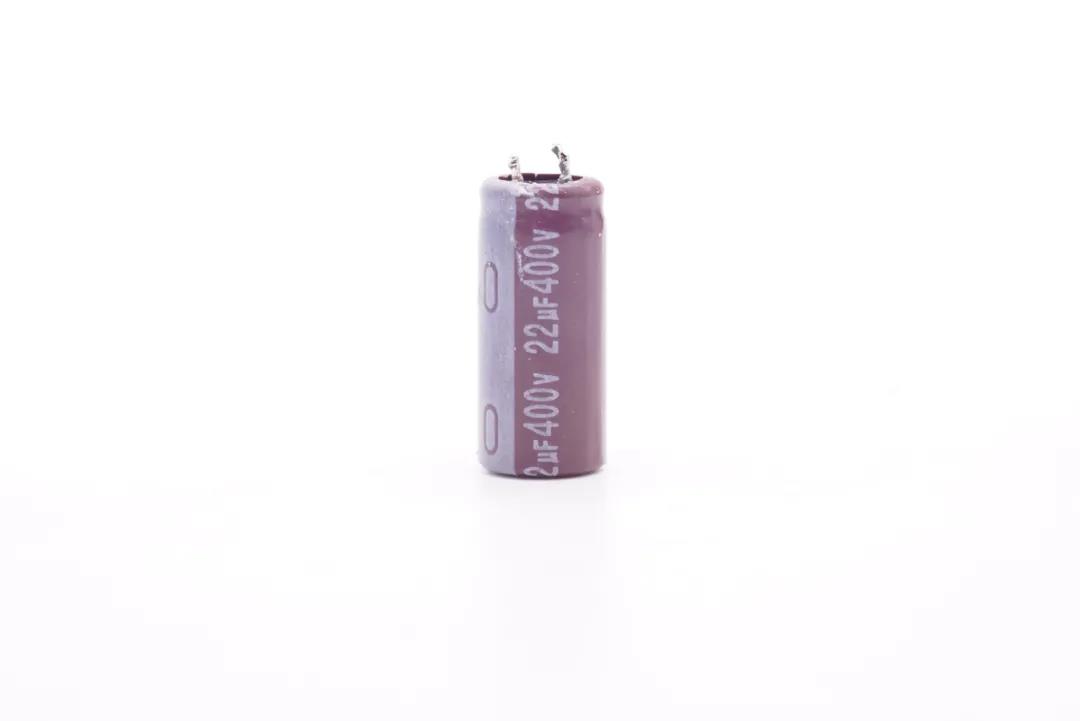

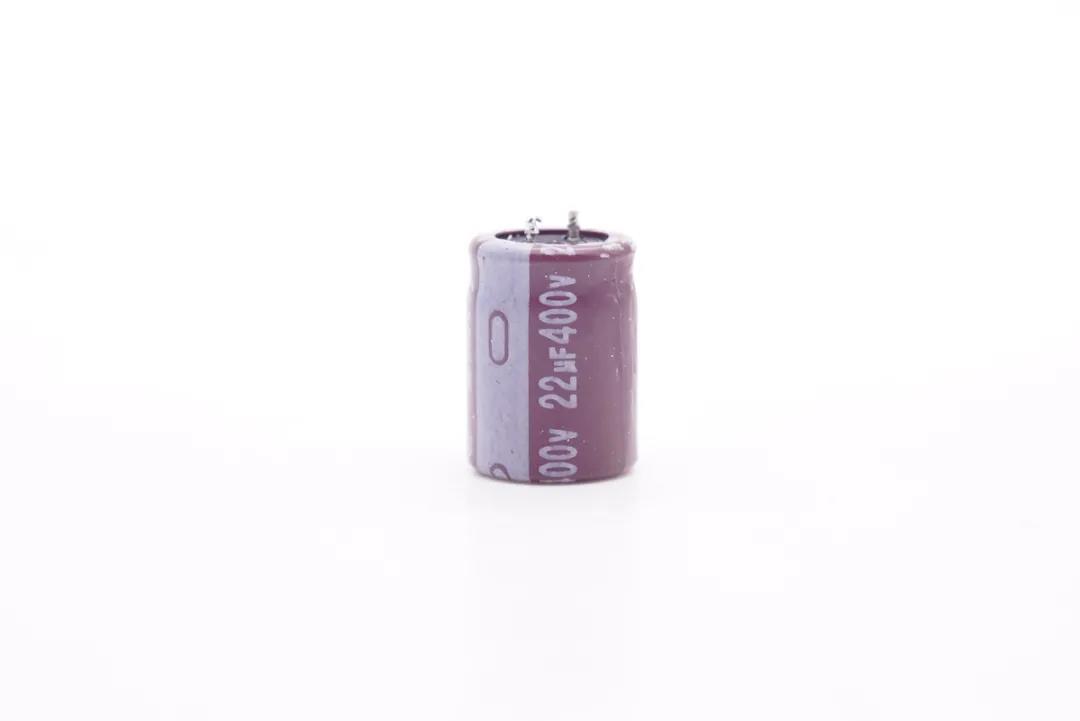

兩顆高壓電解電容均采用的是永銘KCX系列，其中一顆規格為400V 22μF。

另外一個的規格同樣為400V 22μF，兩顆電容的容量一致，但外形尺寸不同。該系列電容工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

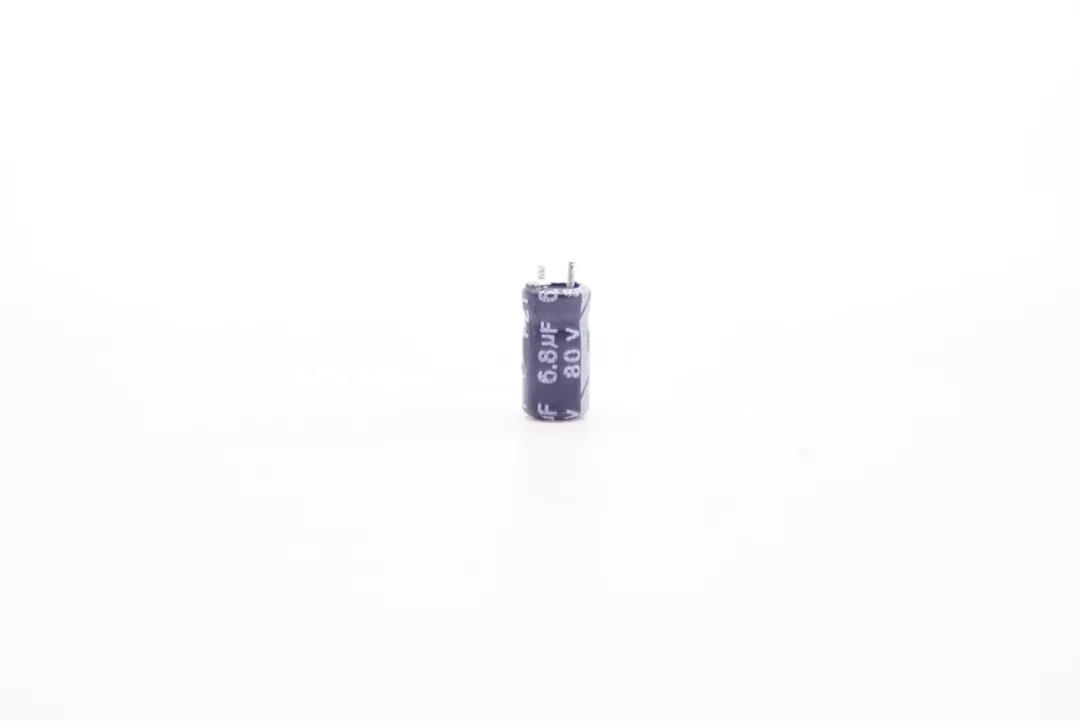

PWM芯片供電電容，規格80V 6.8μF。

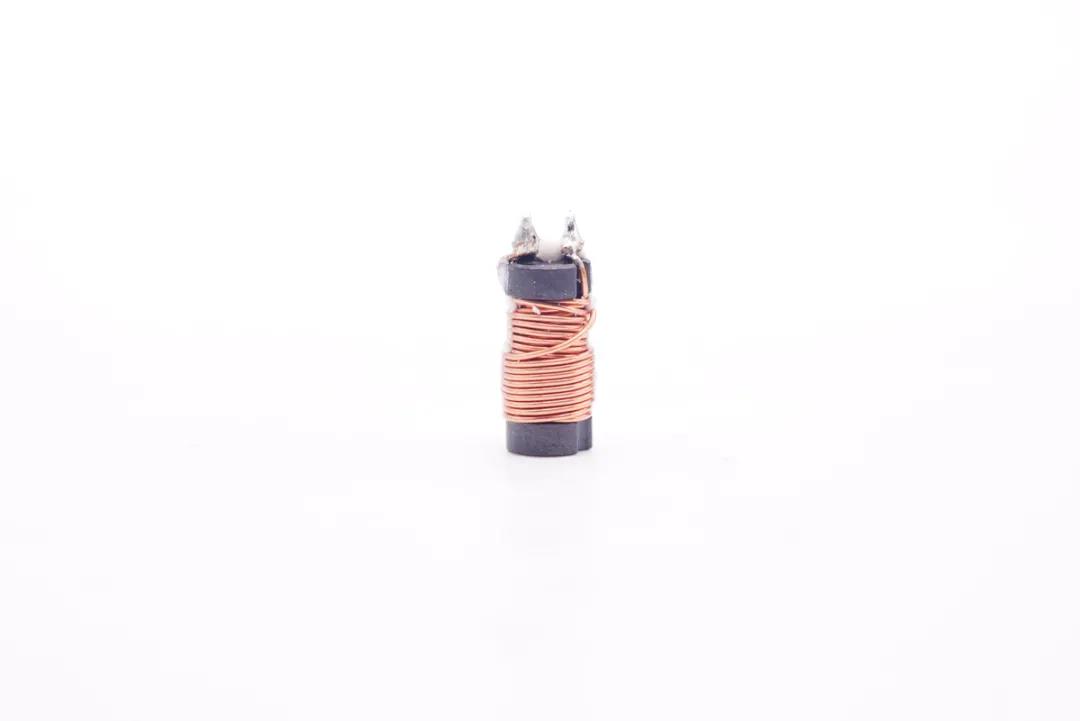

工字電感，用于濾除EMI干擾。

PWM主控芯片絲印1602D，具體廠商信息不詳。

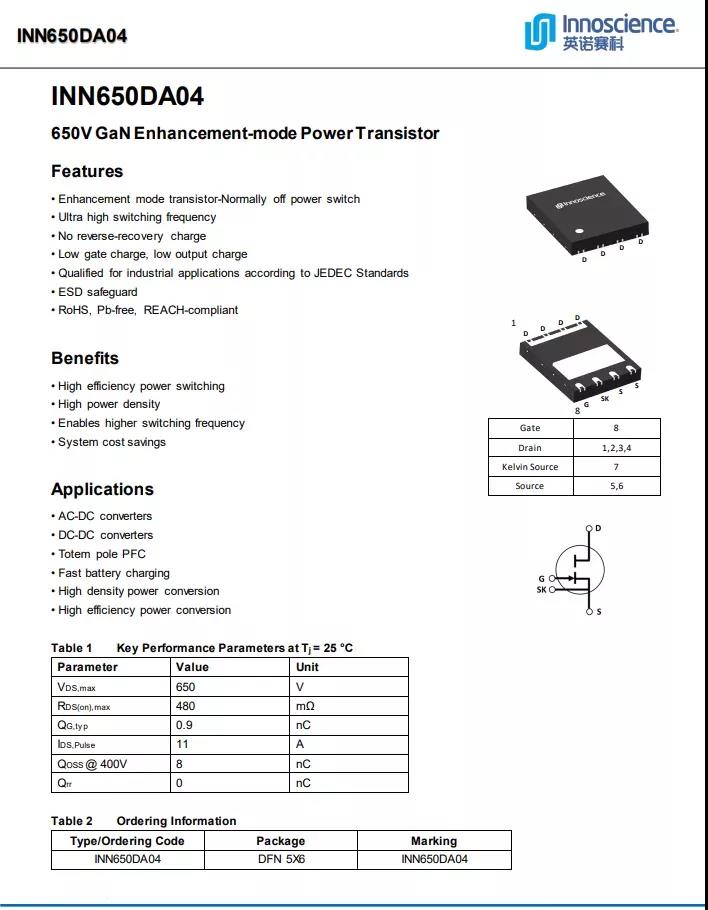

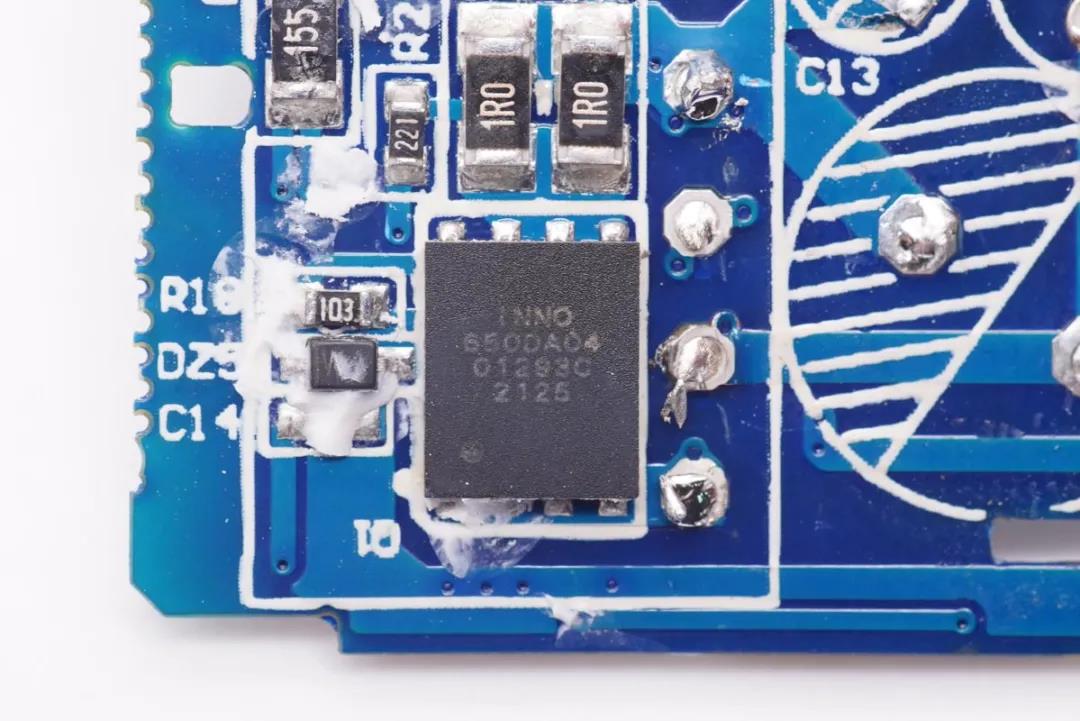

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的充電器設計。

根據充電頭網拆解了解到，英諾賽科INN650DA04是InnoGaN系列第二代新品，此前已被華科生迷你30W氮化鎵快充充電器、創富源迷你33W 1A1C氮化鎵快充充電器、古石科技迷你30W氮化鎵快充、科訊迷你33W快充氮化鎵、REMAX 30W氮化鎵快充、努比亞30W氮化鎵方糖快充、睿元實業33W 1A1C氮化鎵快充等數十款30W快充產品采用，芯片質量獲得市場認可。

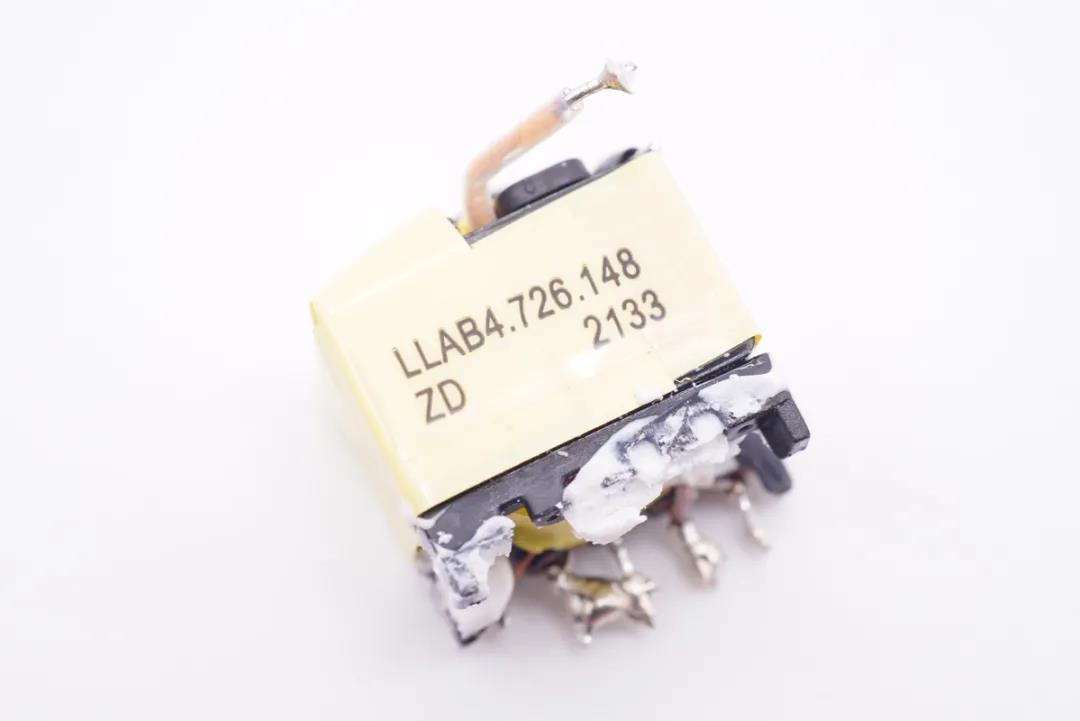

變壓器特寫。

初級和次級之間的貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

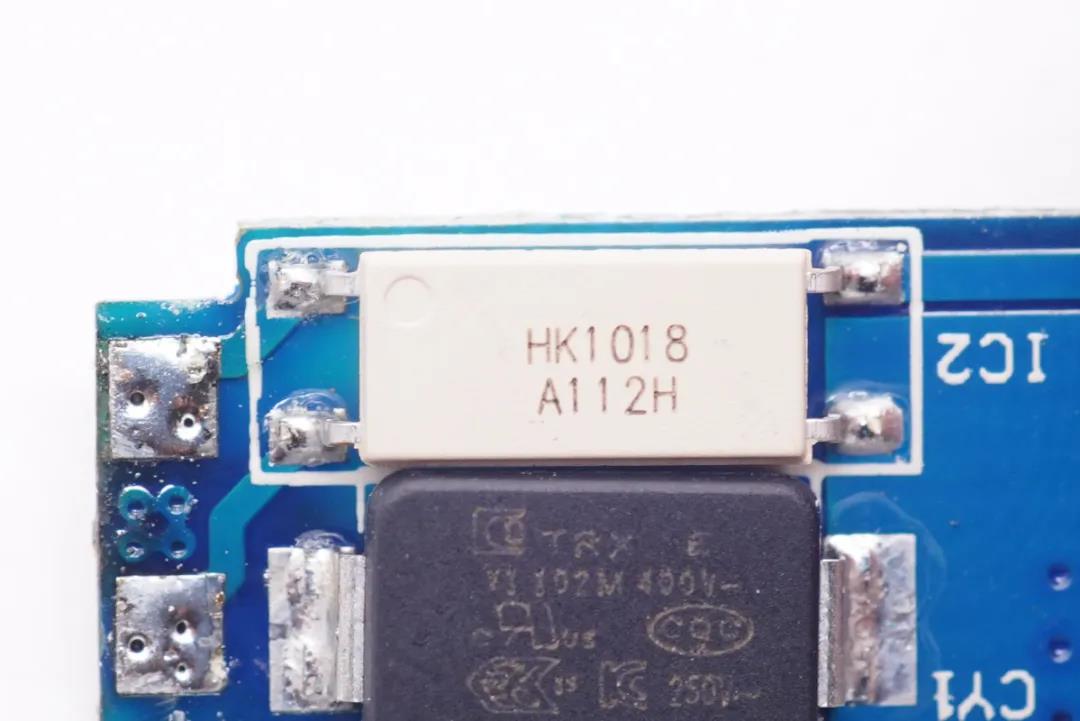

絲印光耦HK1018的光耦，用于輸出電壓反饋和調節。

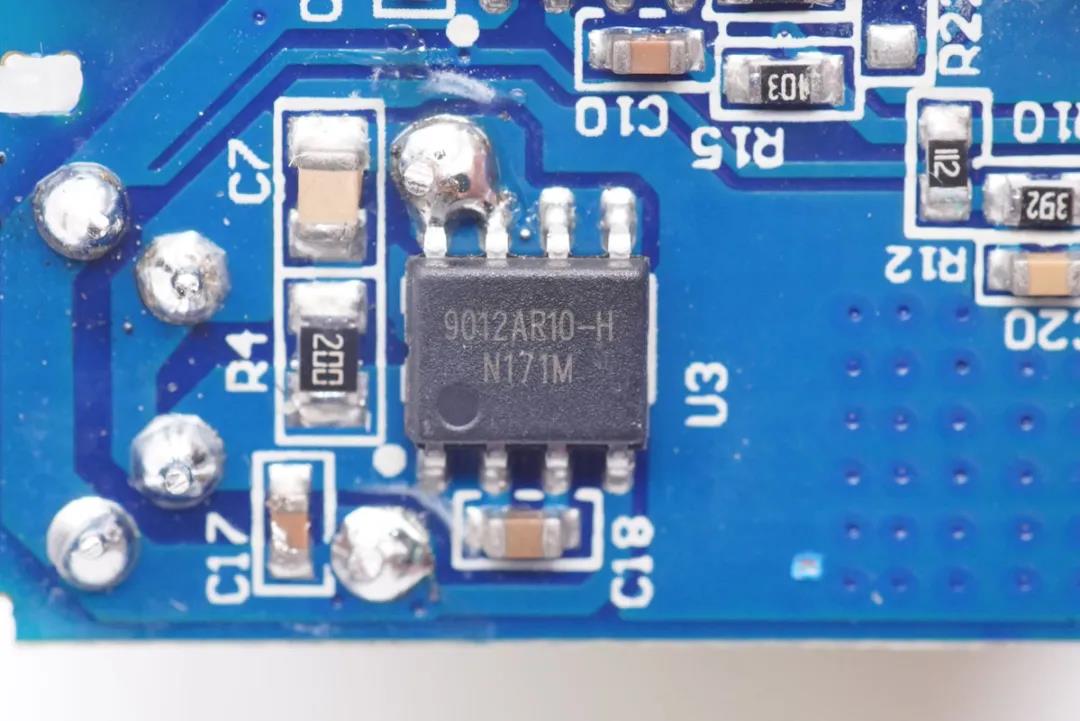

同步整流芯片絲印9012AR10-H，內置控制器和同步整流MOS，廠商信息不詳。

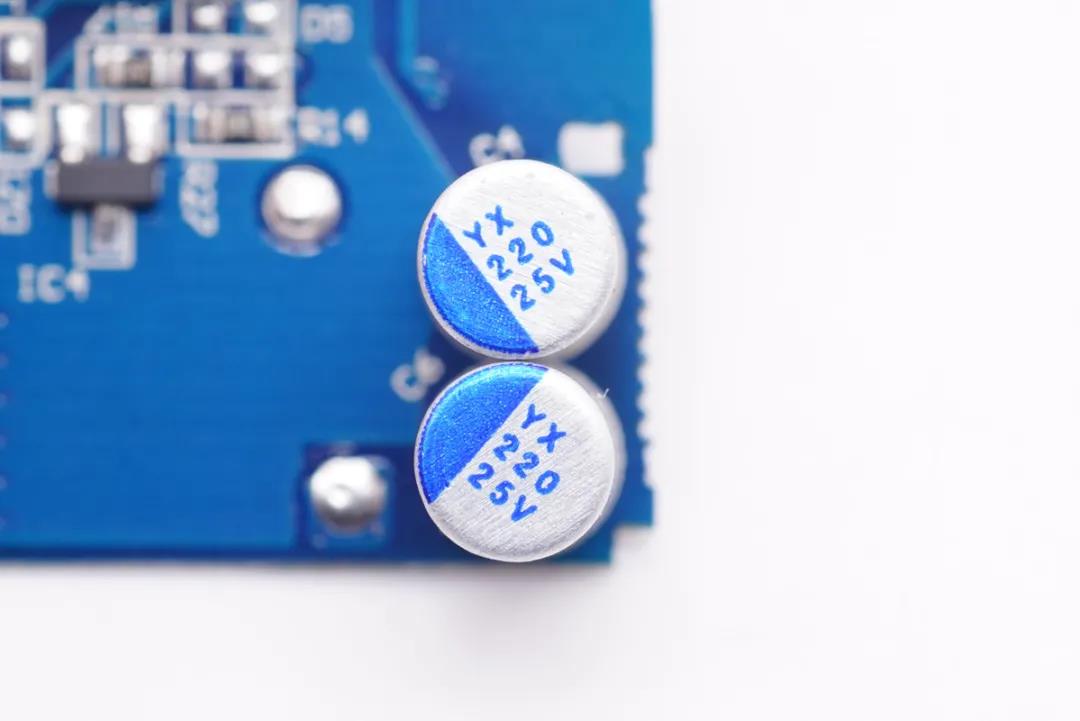

輸出濾波采用了兩顆云星電子的固態電容，規格均為25V 220μF。

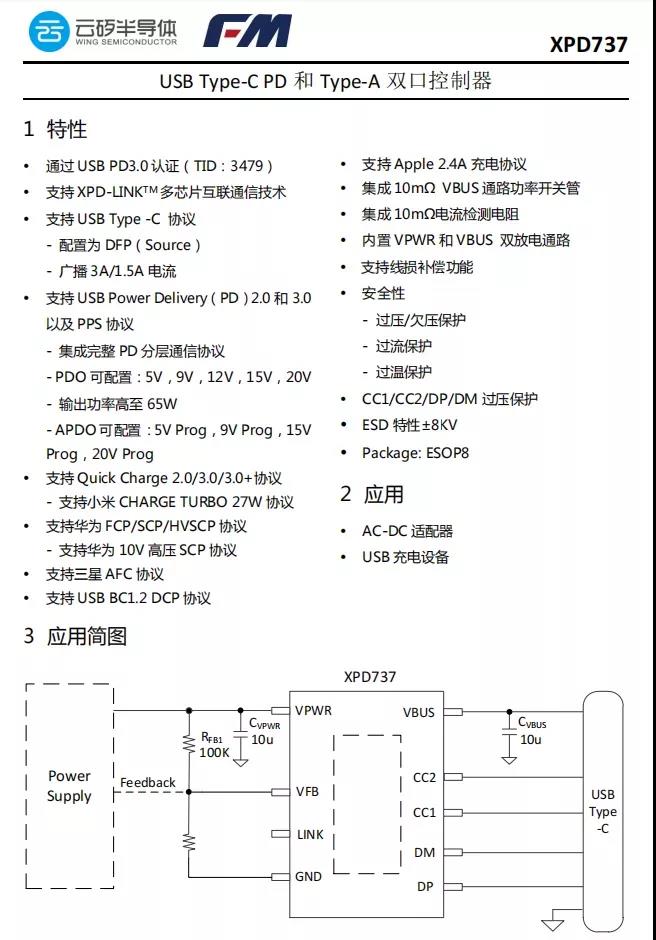

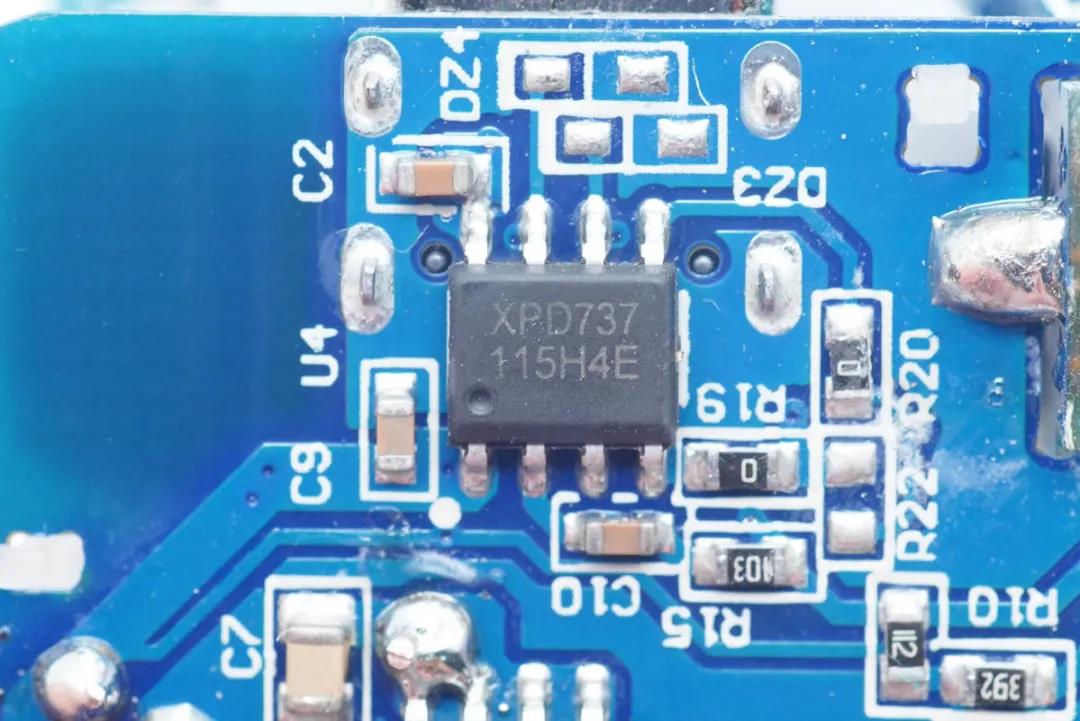

USB PD協議芯片采用云矽半導體XPD737，這款芯片已經通過了USB PD3.0認證，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充協議外，還支持小米CHARGE TURBO 27W協議，華為10V高壓SCP協議。

XPD737內部集成 10mΩ VBUS 通路管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，降低外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。

充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

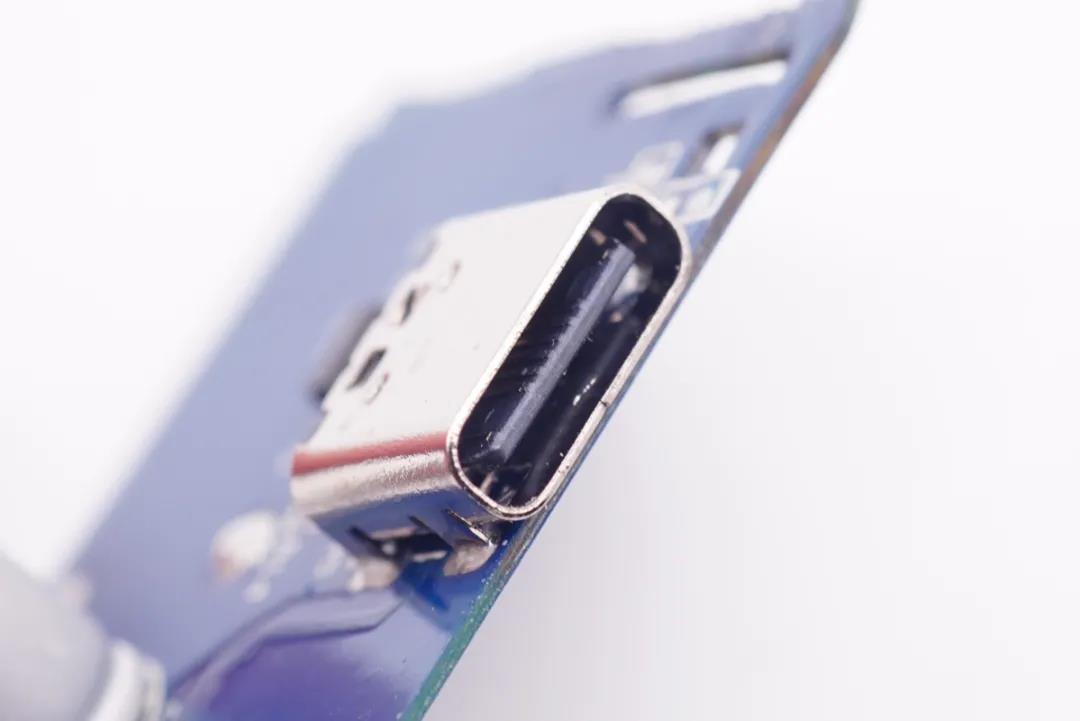

USB-C輸出接口特寫。

愛蘭博30W迷你氮化鎵快充充電器全部拆解完畢。

充電頭網拆解總結

愛蘭博30W Super GaN充電器擁有小巧的外形，尤其是美規插腳和國標插腳版本，體積相比傳統的充電器而言，優勢非常明顯；采用單口輸出設計，可兼容多種主流快充協議，滿足蘋果、華為、小米、三星等多種主流品牌手機快充；同時30W的功率以及最高20V輸出，也可用于輕薄型筆電、平板電腦、游戲機等產品充電。值得一提的是，充電器的認證齊全，可以加速品牌以及電商客戶的上架，搶占30W PD快充市場先機。

充電頭網拆解了解到，這款充電器內部采用了三塊PCB板組合設計得結構，基于英諾賽科第二代氮化鎵器件開發，同時也采用了永銘小體積電容KCX系列，在有限的空間內實現最大功率輸出，協議方面則選用云矽半導體的高集成芯片XPD737，內置VBUS開關，節省PCB板占用，簡化外圍電路設計。
