隨著iPhone 13新機開賣，很多人換了新手機后市場對30W充電器的需求空前高漲。近期TEGIC特極客便推出了一款迷你30W氮化鎵快充充電器滿足iPhone 13用戶需求。產品不僅小巧，而且外觀也很新穎好看，還配有LED指示燈。

此外充電器還支持市面上多個熱門快充協議，支持PPS快充，不僅可以輕松滿足iPhone 13日常充電需求，對其它品牌安卓手機也能很好兼容。充電器我們已經做過詳細評測，下面就和大家分享產品的具體拆解，看看用料做工如何。

一、TEGIC迷你30W氮化鎵充電器外觀

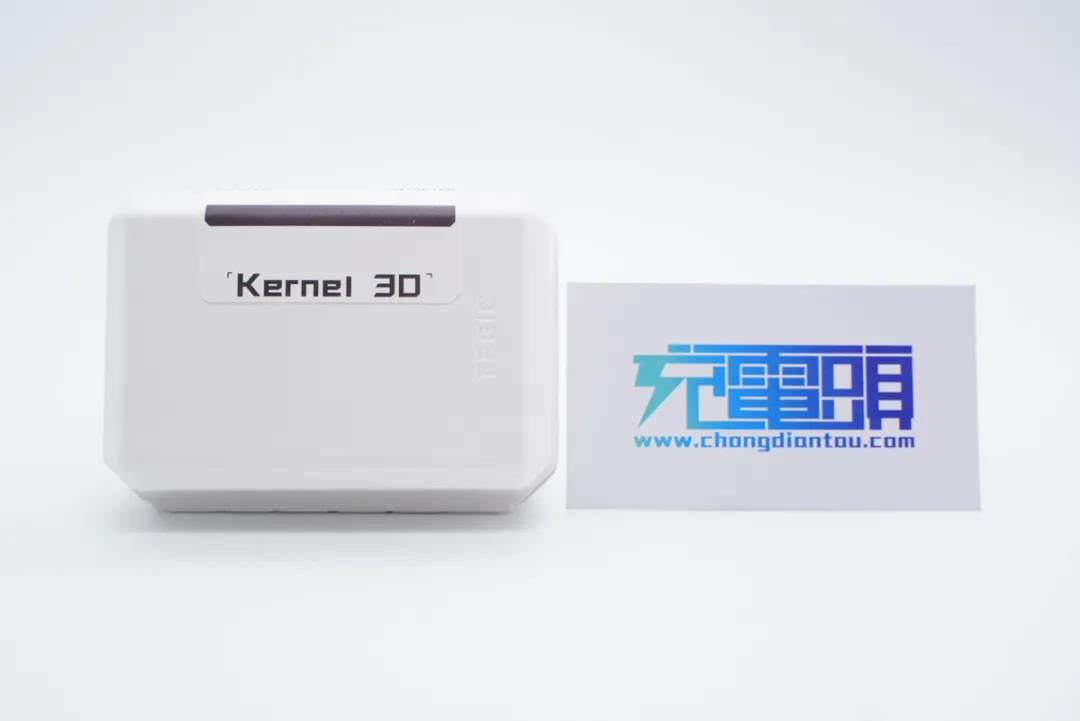

產品采用白色紙質包裝盒，并貼有類似封條的貼紙，貼紙上印有充電器型號Kernel 30。

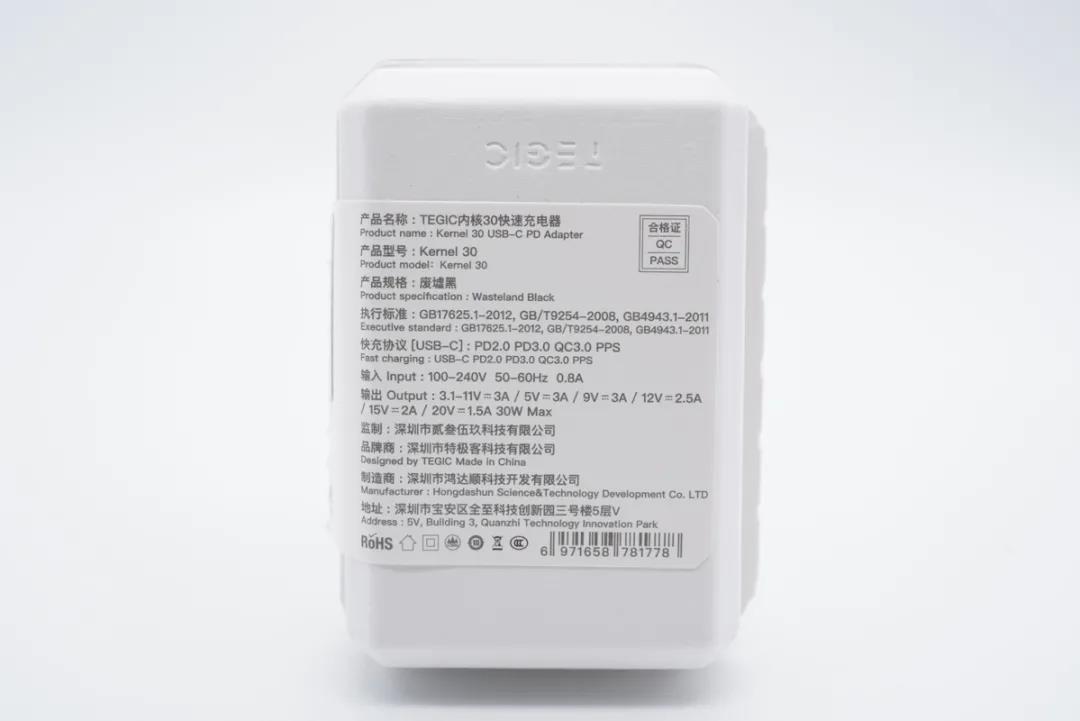

貼紙上還印有產品參數信息。

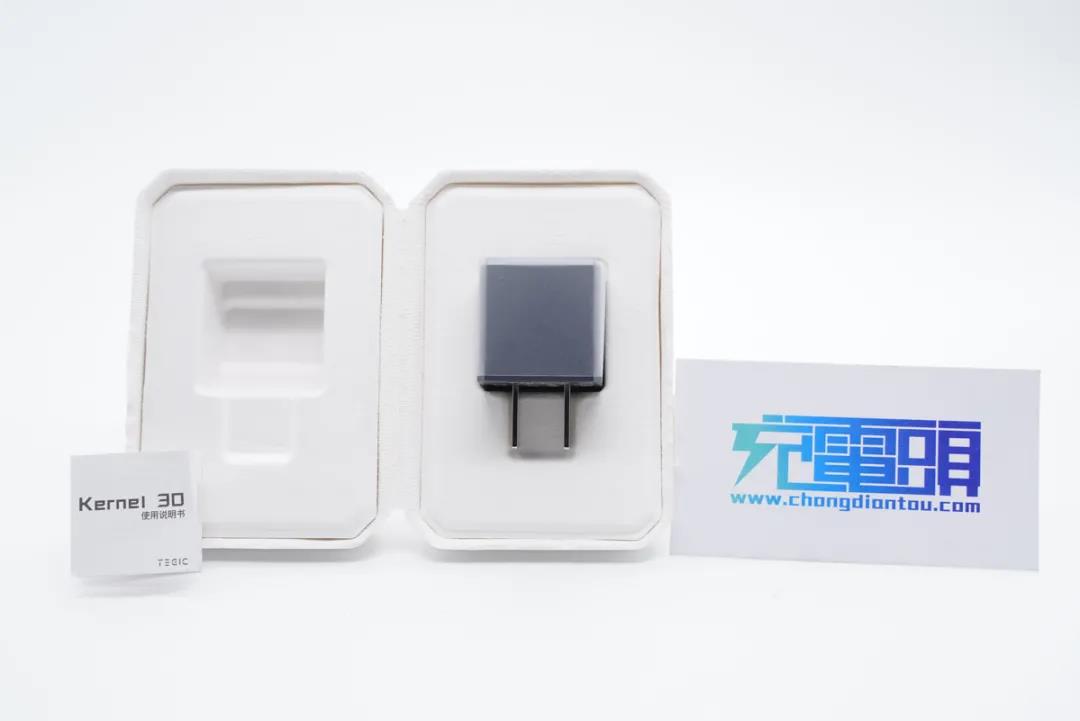

包裝內含充電器和使用說明書。

充電器采用小方塊造型設計，機身殼表面啞光，邊角倒角處理且過渡分明，很有幾何美感。

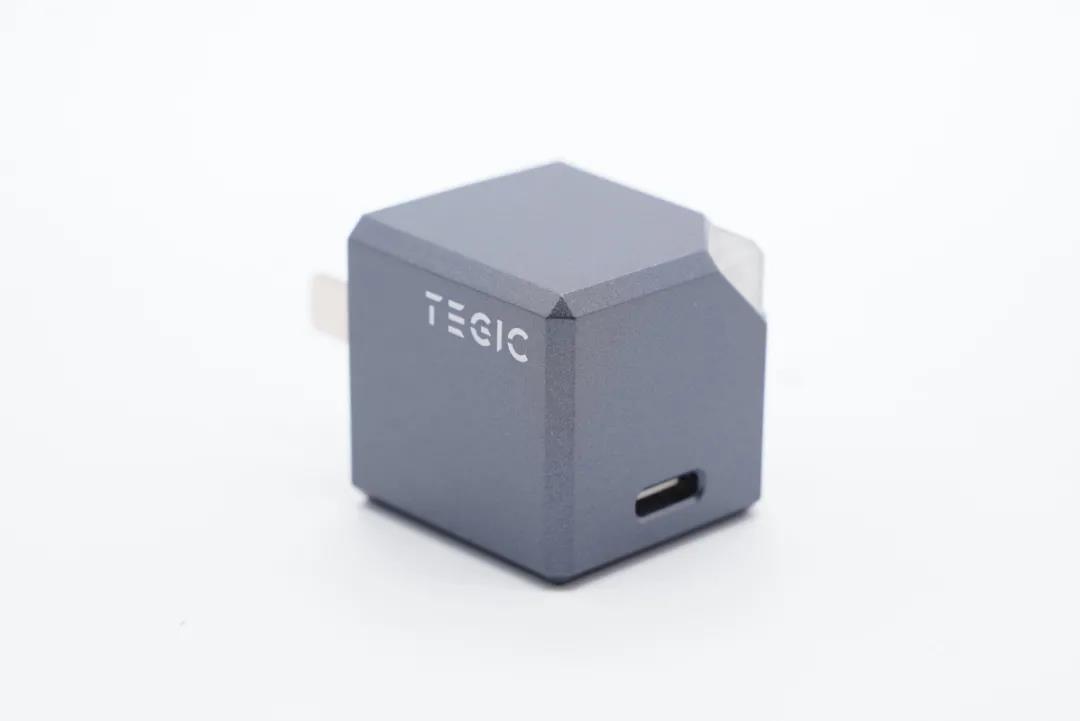

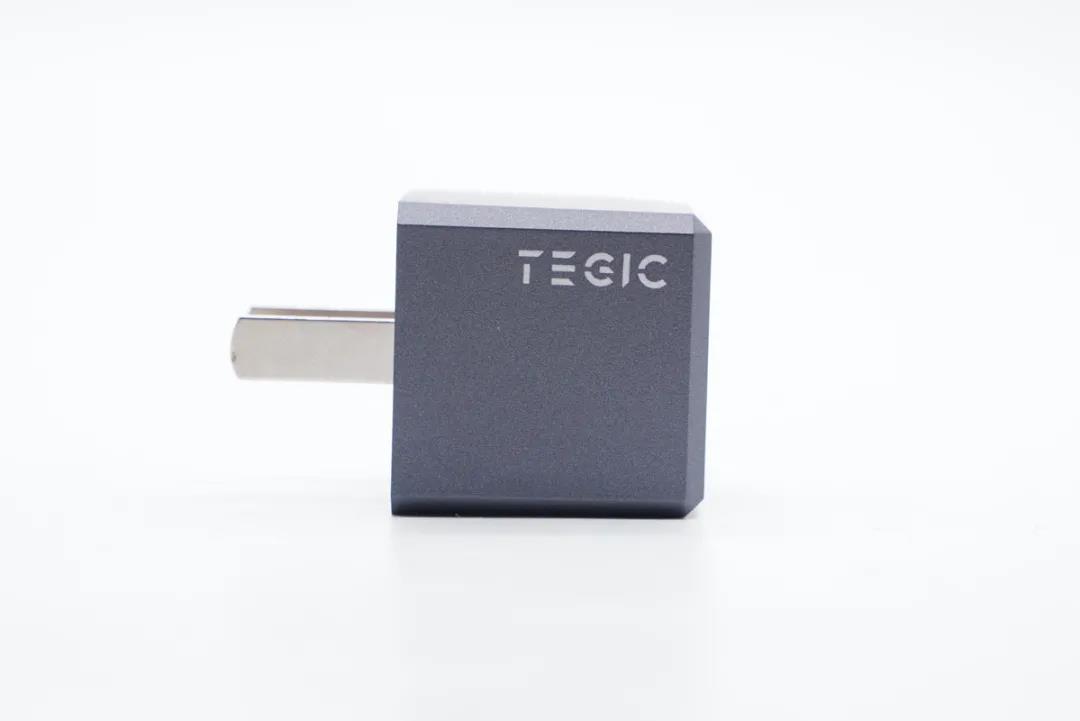

其中一側面印有TEGIC品牌logo。

充電器配備固定式國標插腳。

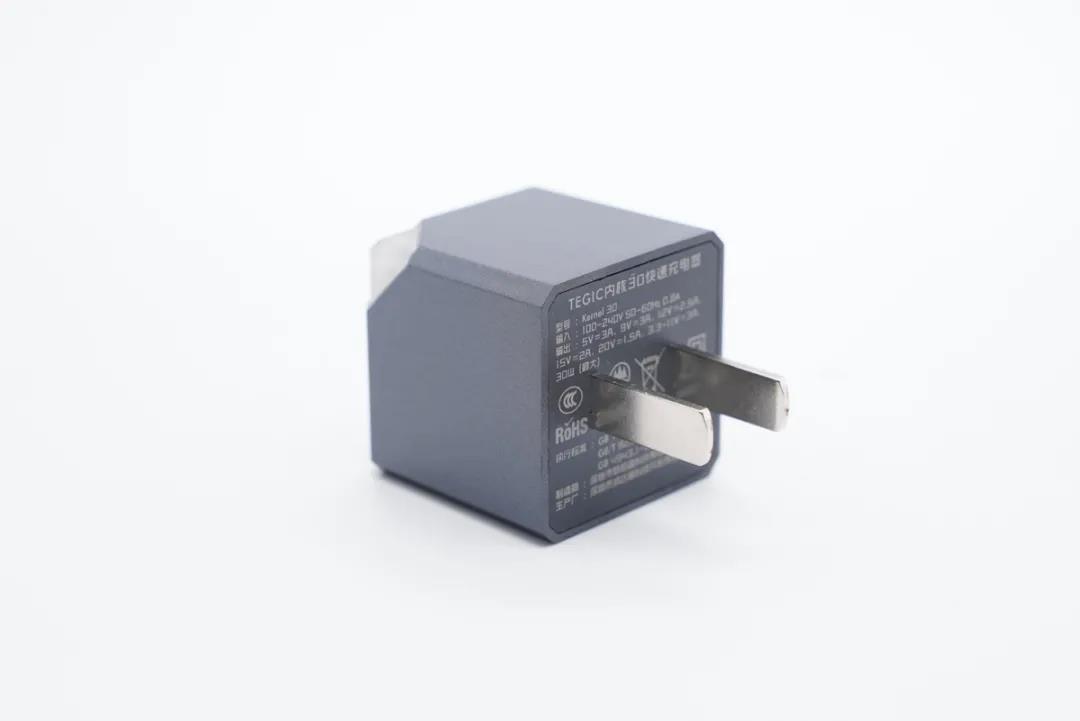

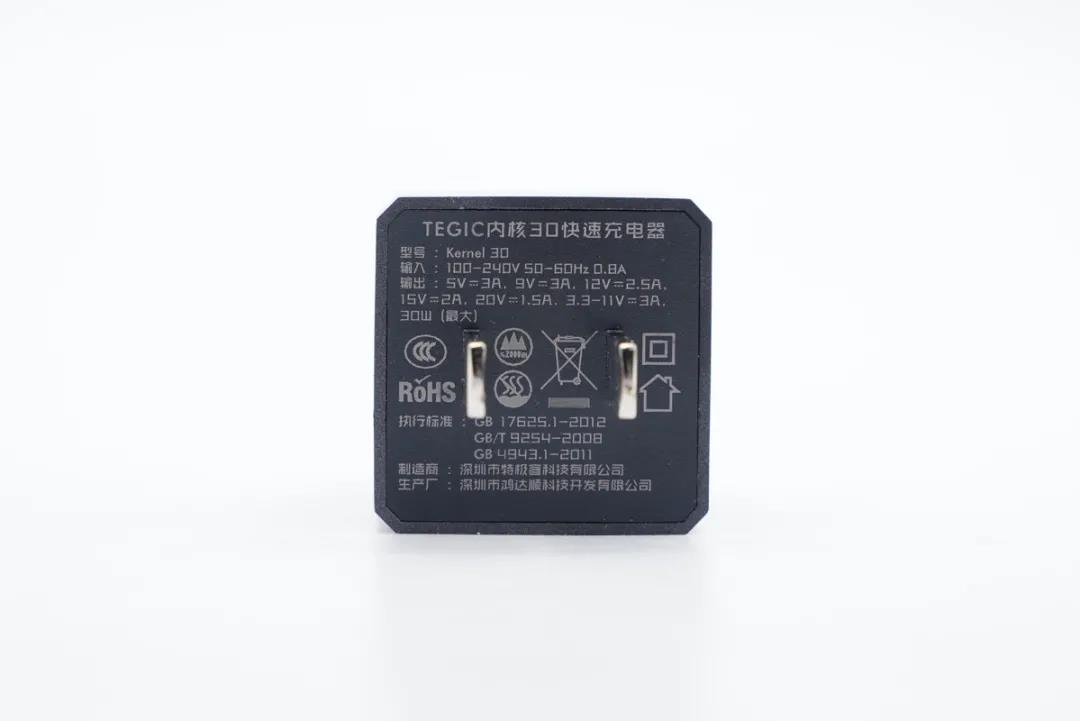

輸入端外殼上印有充電器參數信息

名稱：TEGIC內核30快速充電器

型號：Kernel 30

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

制造商：深圳市特極客科技有限公司

生產廠：深圳市鴻達順科技開發有限公司

產品已經通過了CCC和RoHS認證。

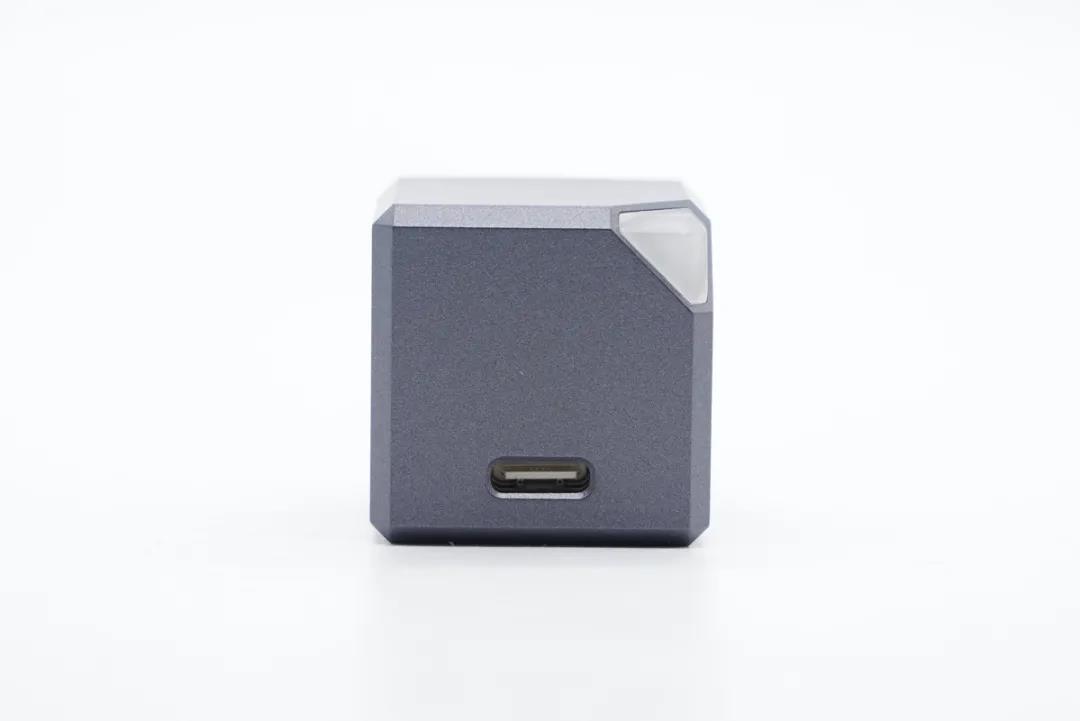

輸出頂面配有單USB-C口，白色膠芯，右上角還設有LED燈。

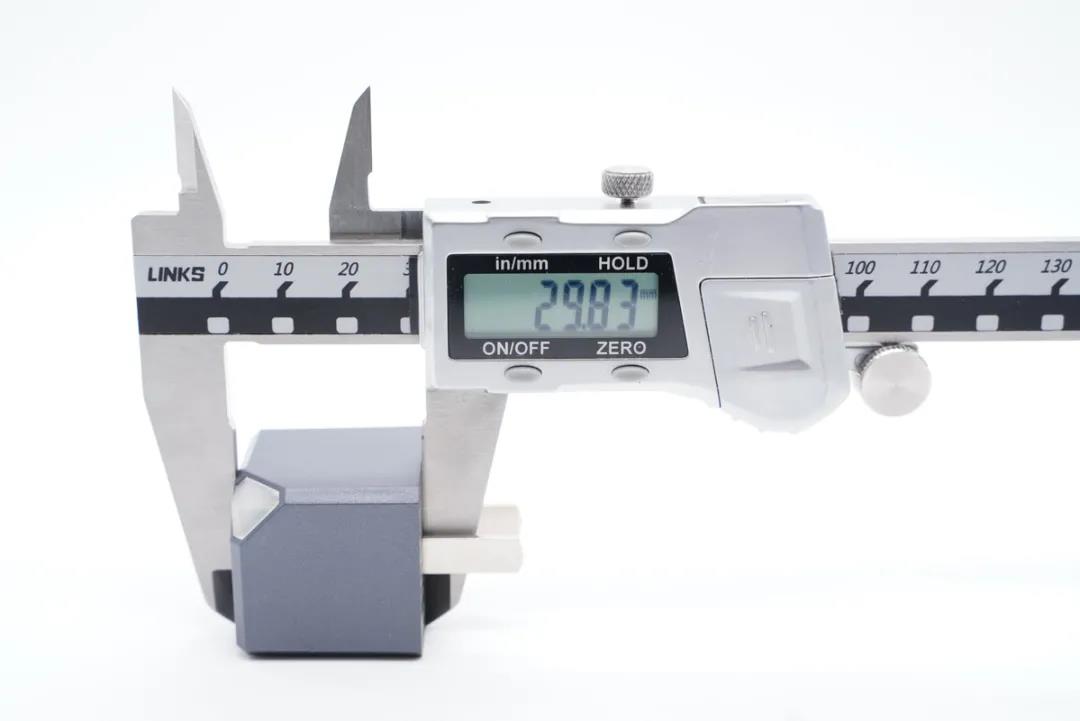

測得充電器機身高度為29.83mm。

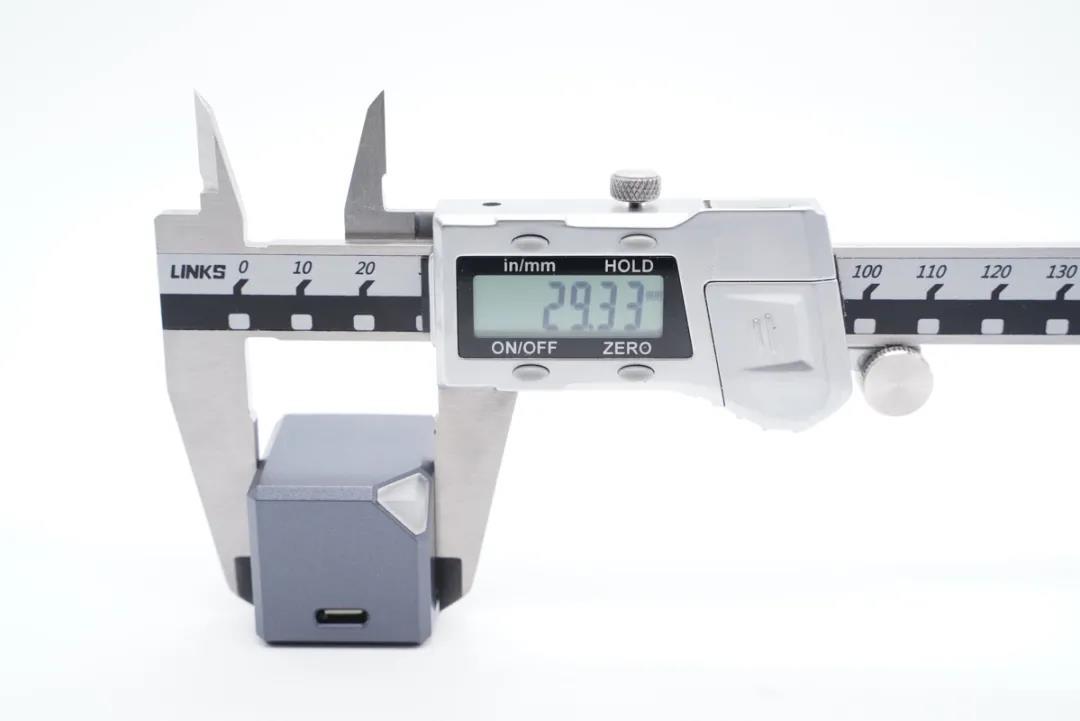

寬度為29.33mm。

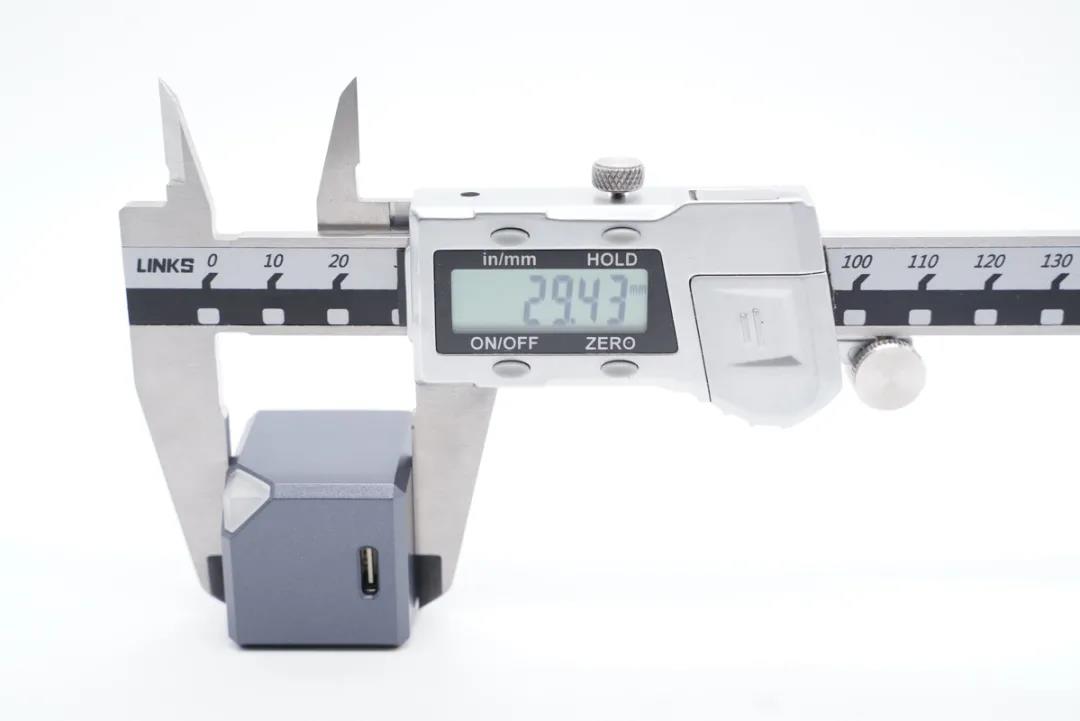

厚度為29.43mm。

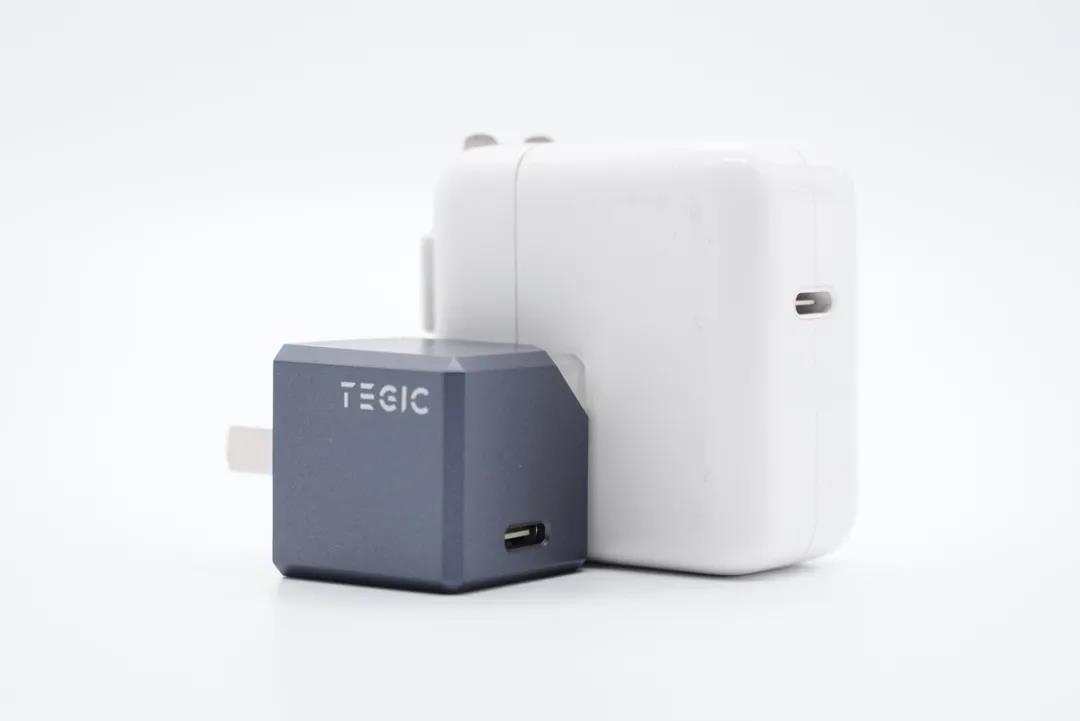

和蘋果30W充電器直觀對比，體積優勢巨大。

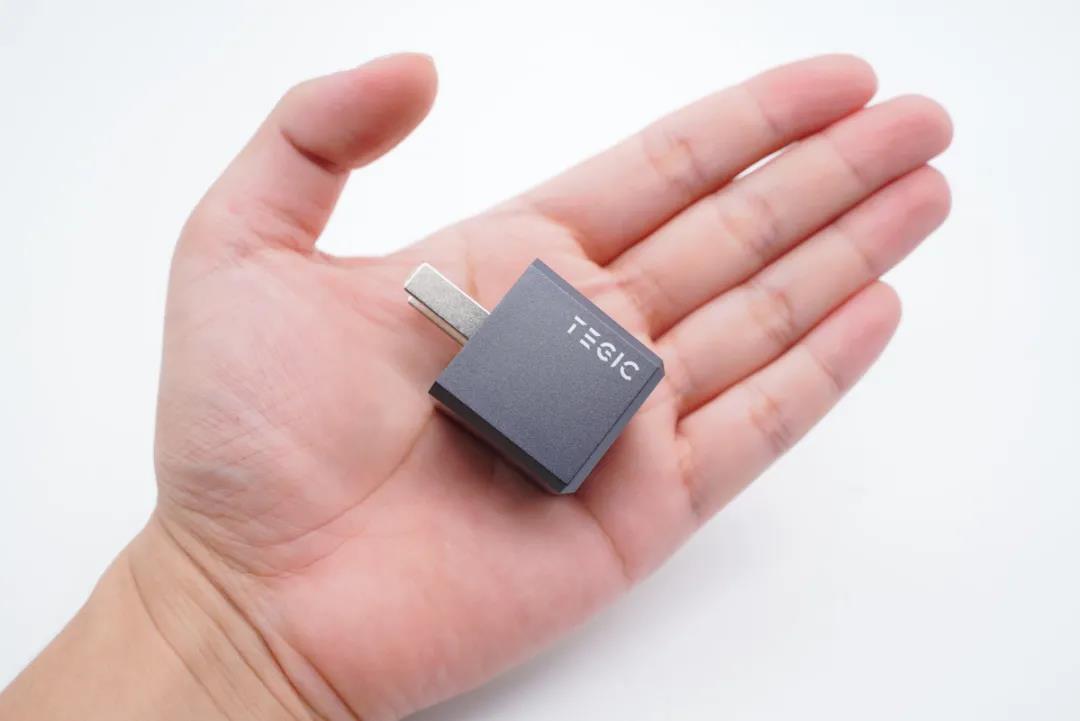

拿在手上的直觀感受，十分小巧。

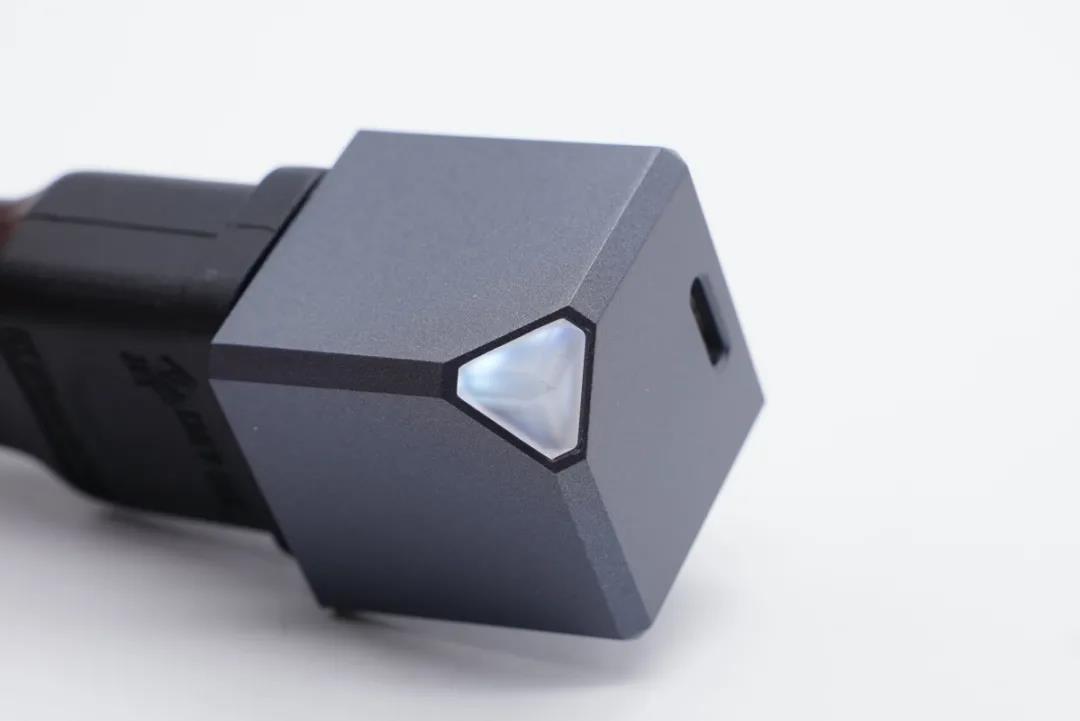

接通電源，指示燈亮淡藍色光。

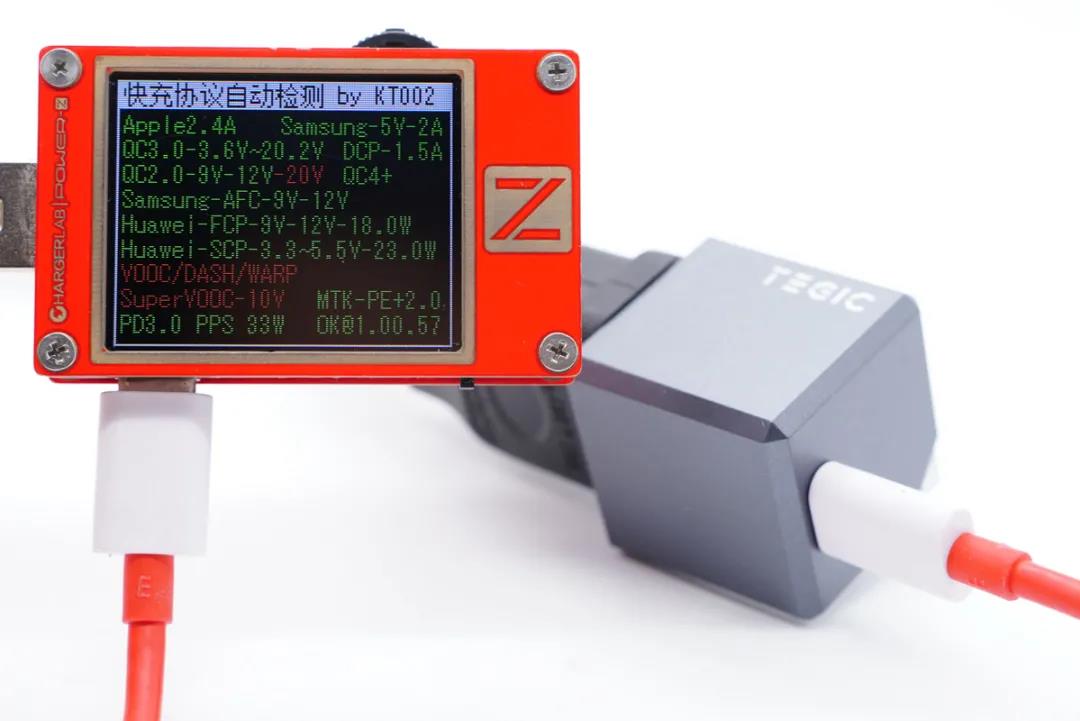

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

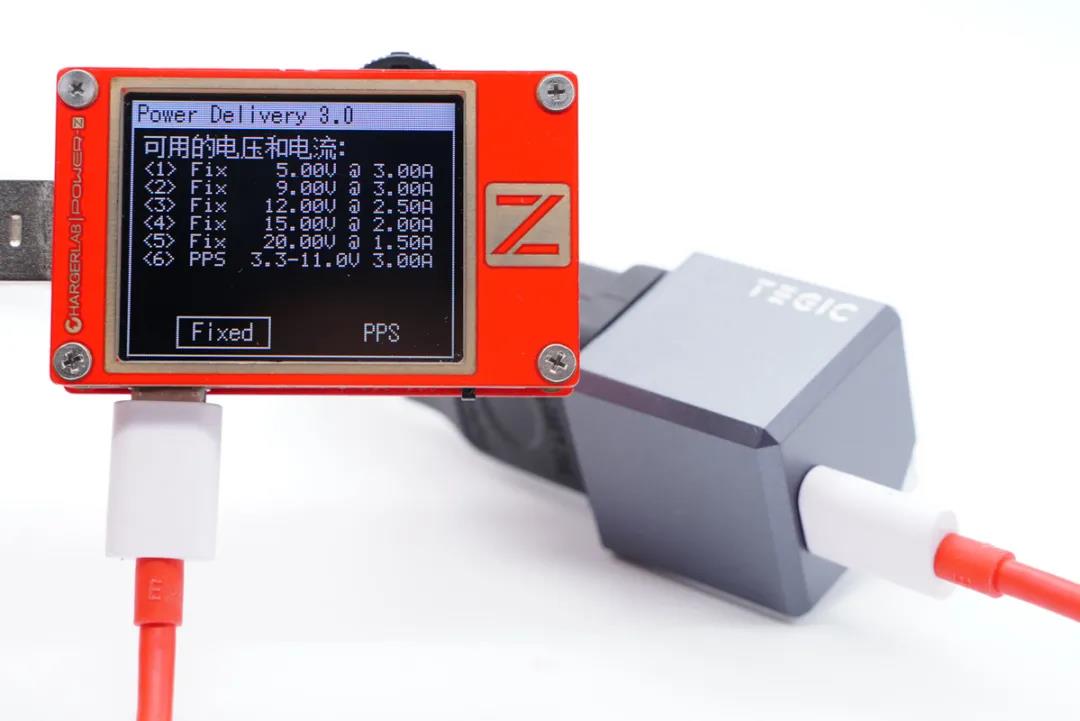

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

二、TEGIC迷你30W氮化鎵充電器拆解

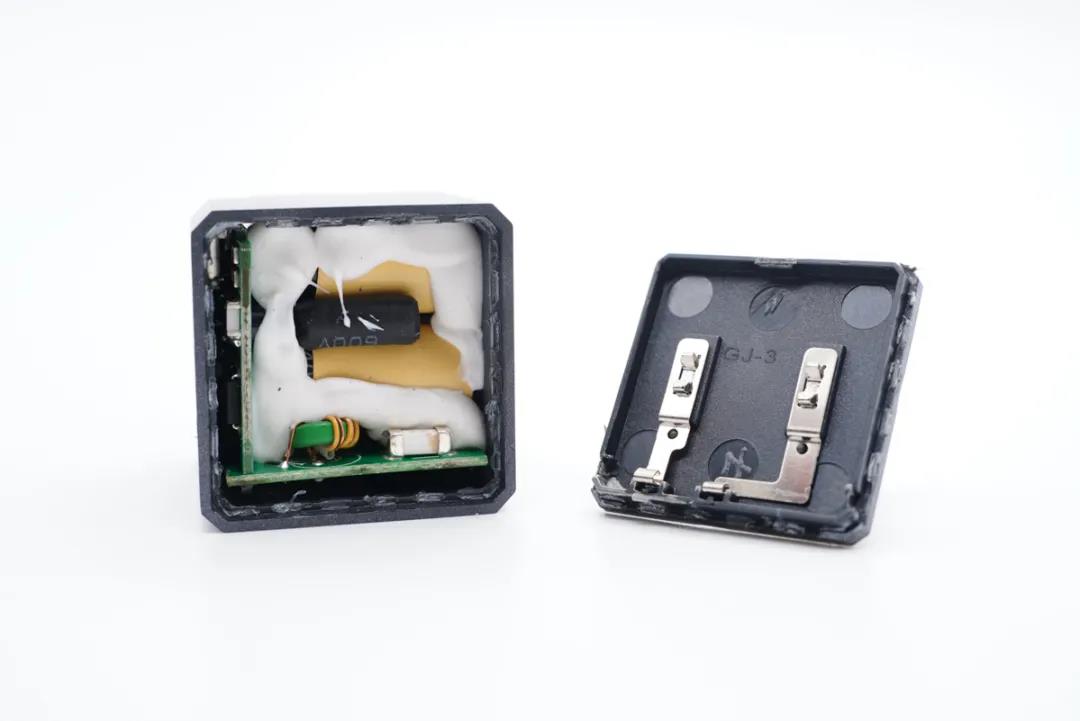

將輸入端外殼拆開，金屬彈片壓接，充電器輸入端器件打膠加固。

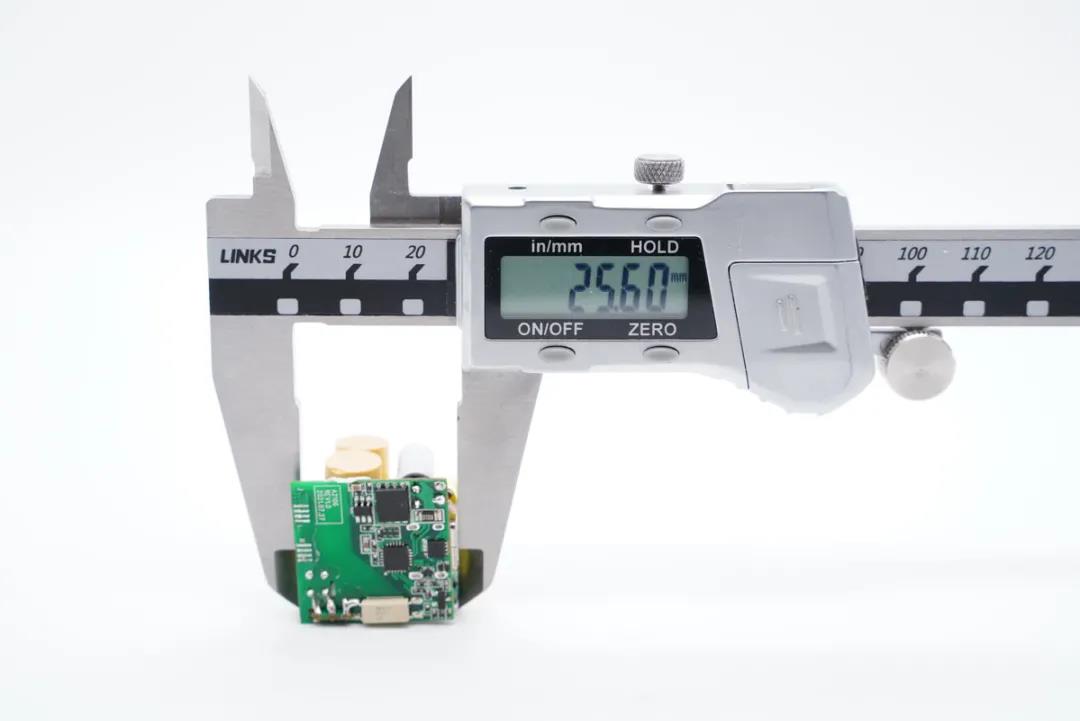

測得模塊長度為25.6mm。

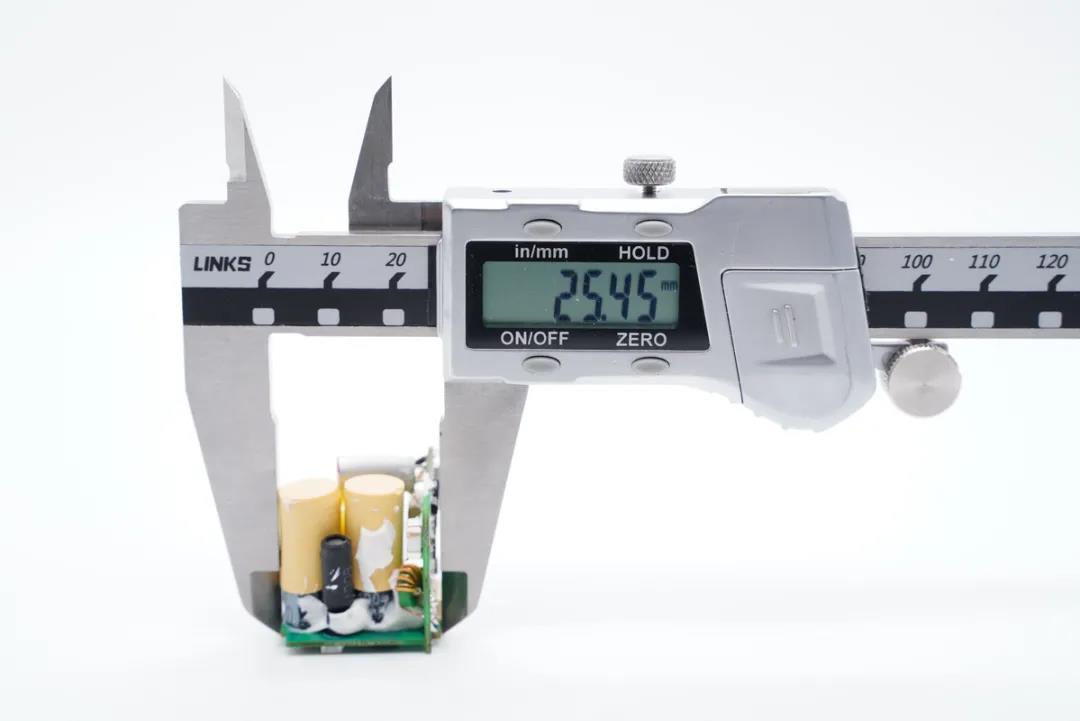

寬度為25.45mm。

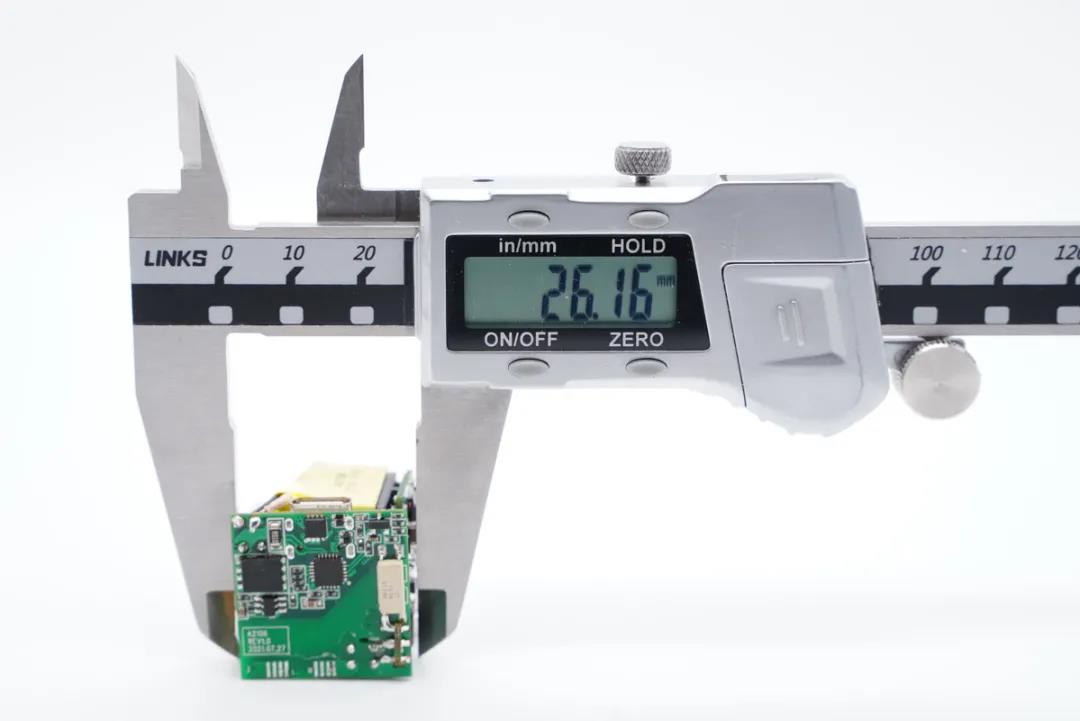

厚度為26.15mm，

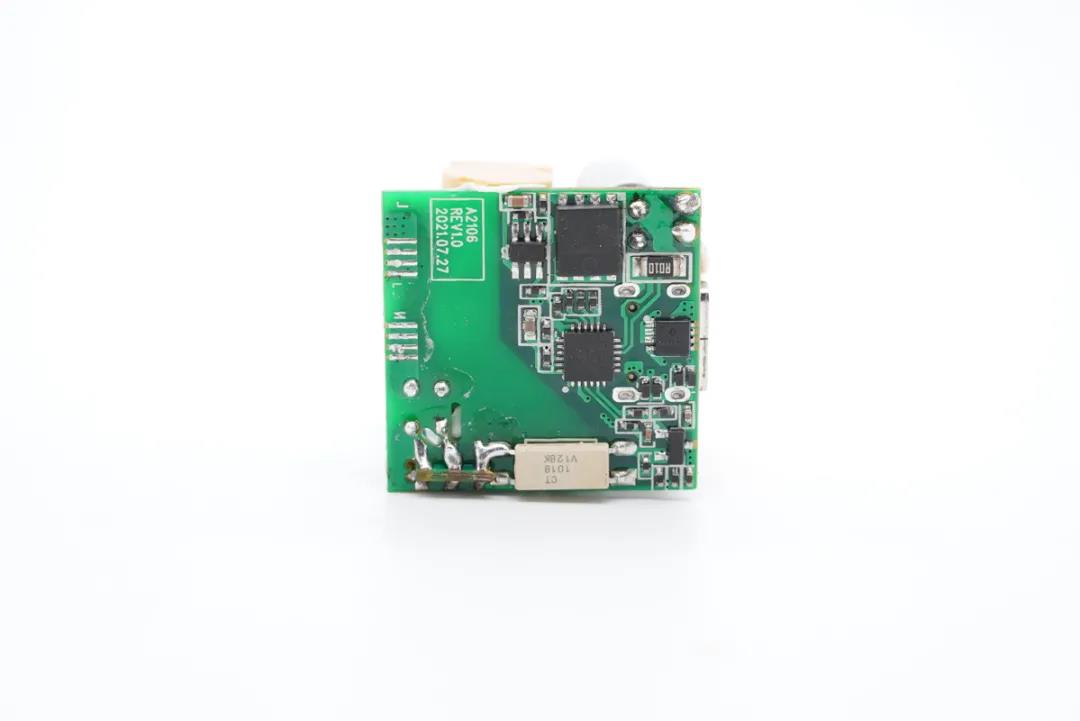

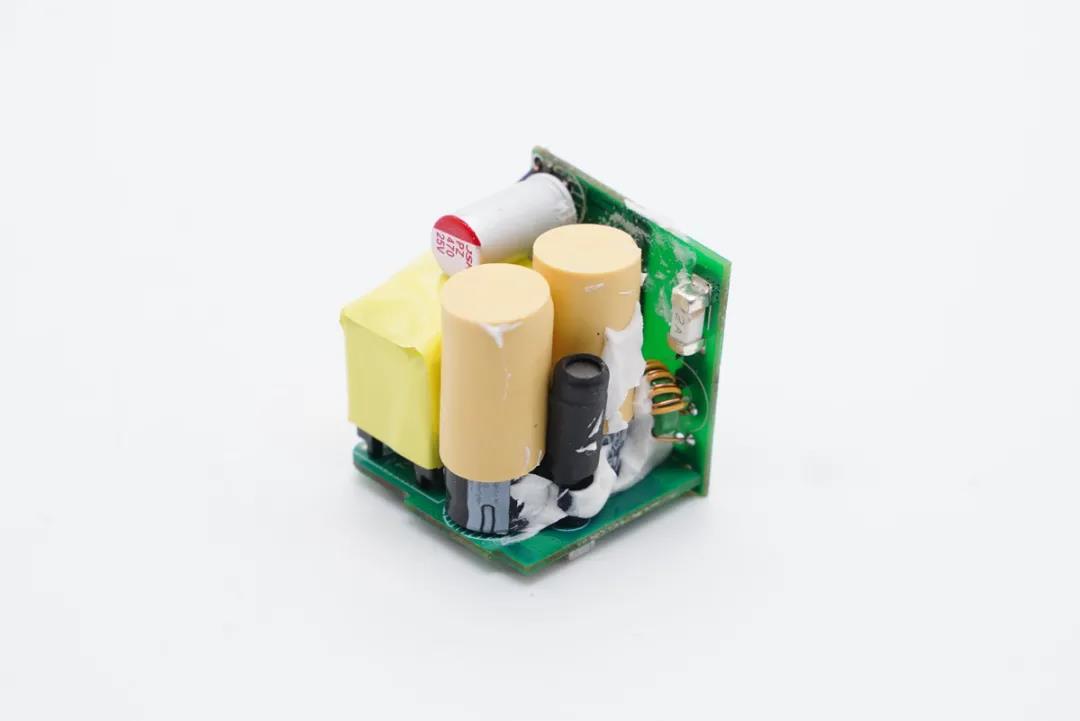

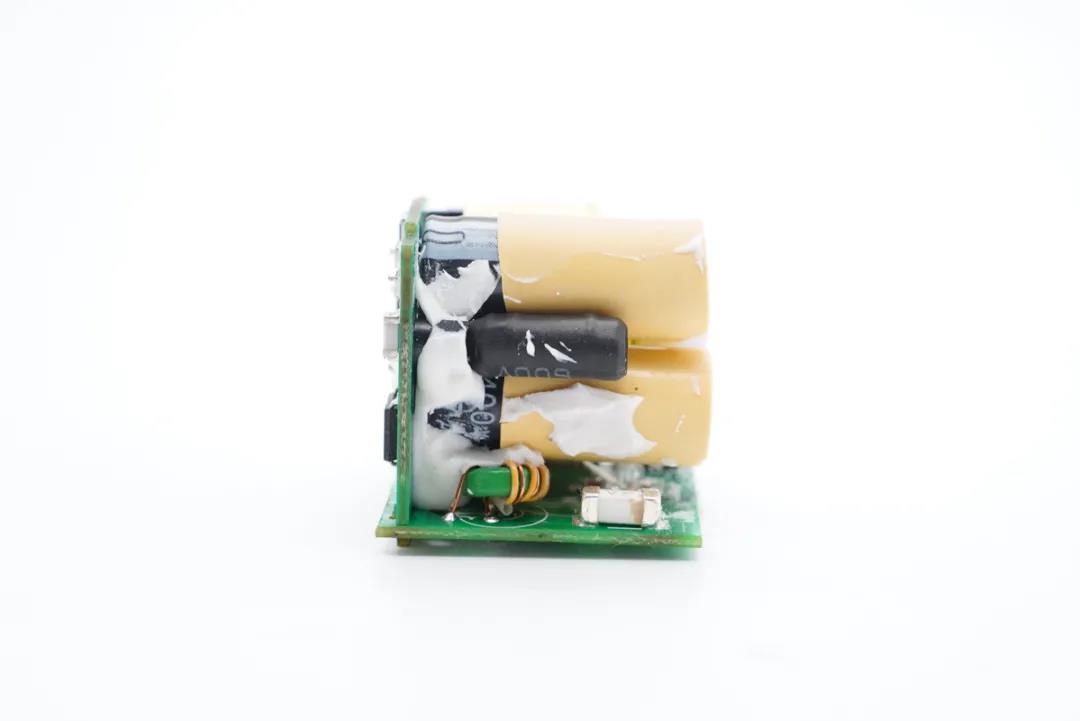

PCBA模塊由兩塊小板組合焊接而成，L型結構。

通過觀察發現，這款充電器采用高頻QR開關電源架構，協議芯片通過光耦反饋控制輸出電壓。下面我們處輸入端開始了解各器件的信息。

輸入端一覽，可以看到有貼片保險絲、共模電感、工字電感以及兩顆高壓濾波電解電容，電容套有絕緣膠套。

側邊小板背面設有整流橋、開關電源主控芯片以及氮化鎵功率開關管。

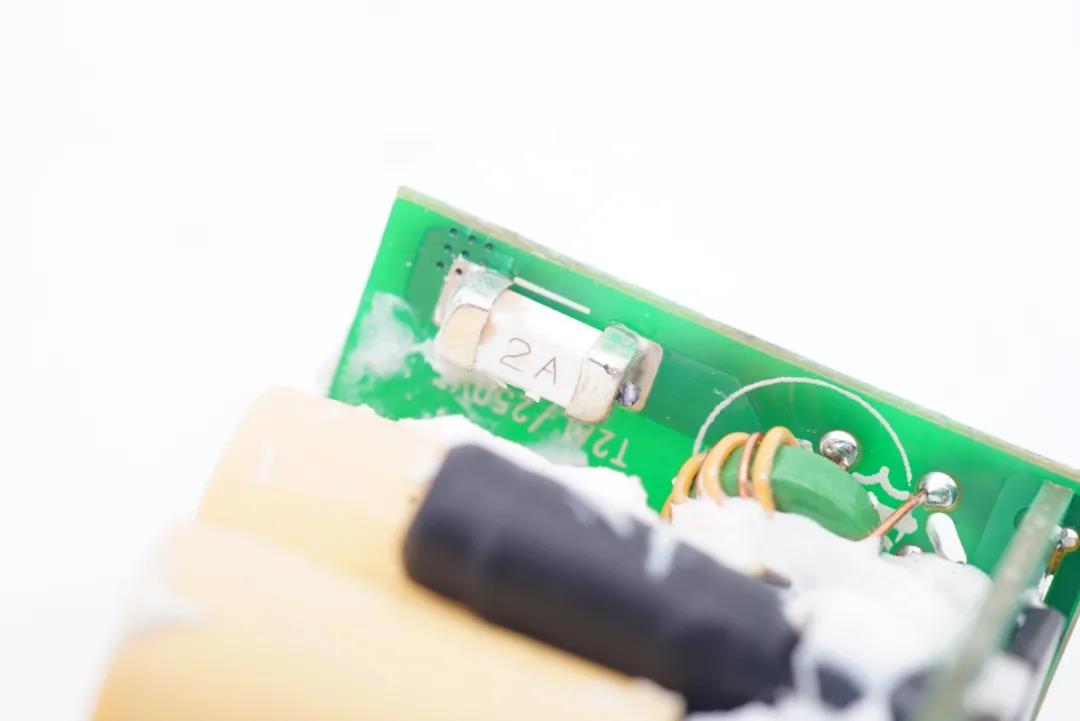

貼片保險絲額定電流2A。

共模電感雙線繞制，用于濾除EMI干擾。

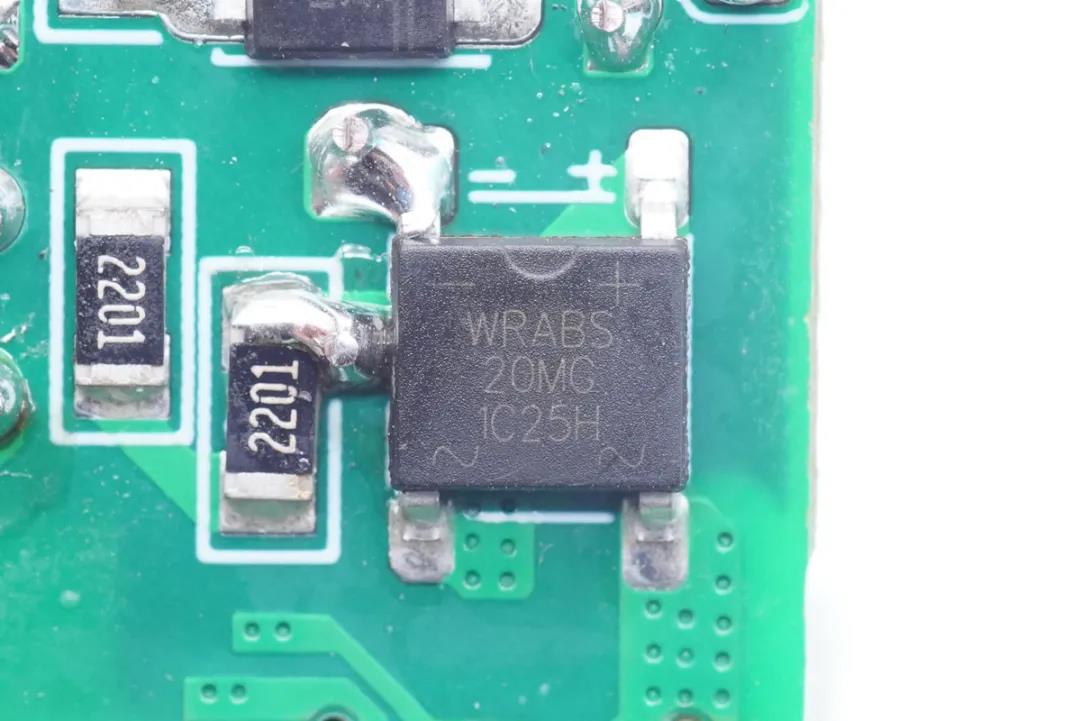

WRABS20MG整流橋特寫。

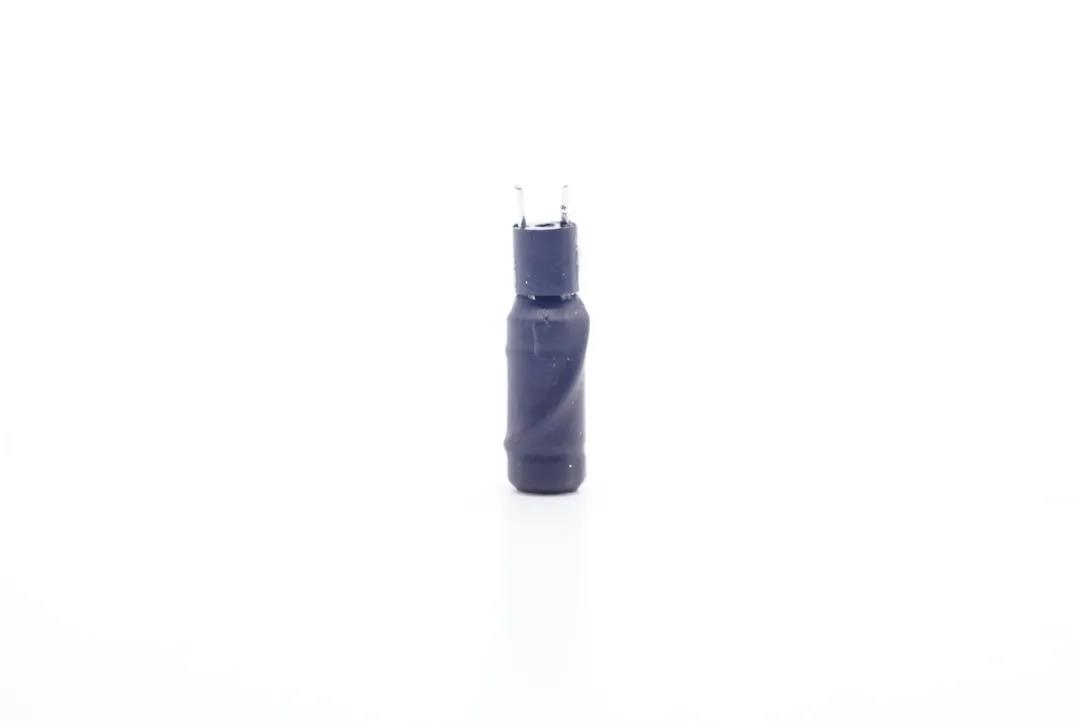

工字電感外套絕緣管保護。

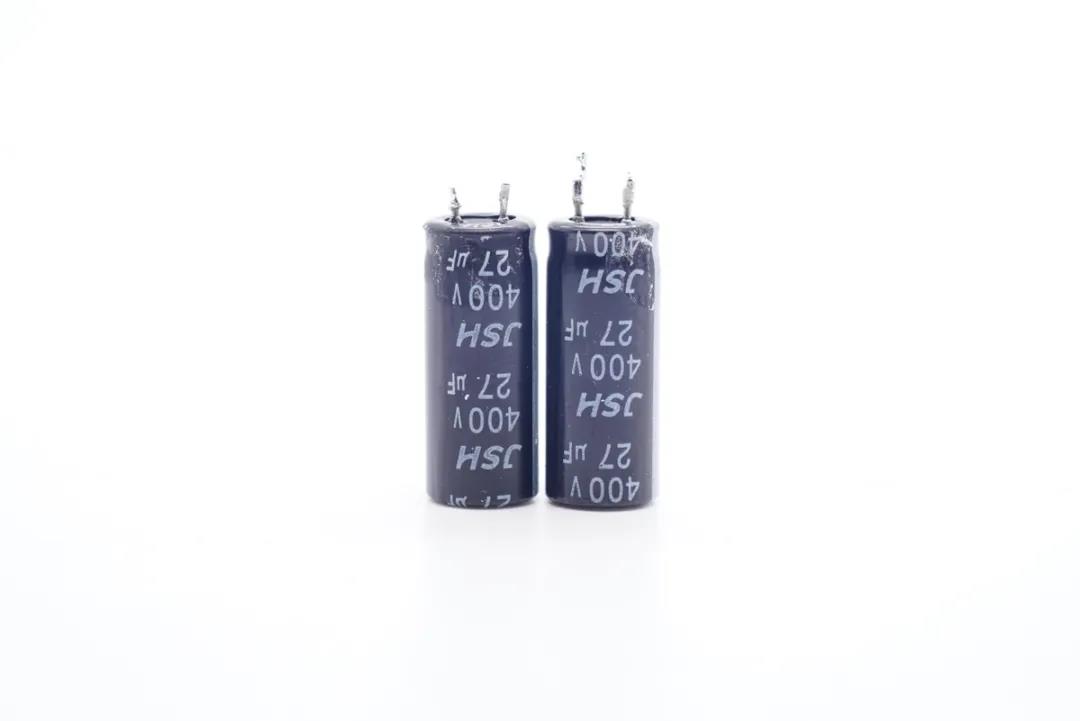

兩顆高壓濾波電解電容來自益陽萬京源，規格均為400V 27μF。

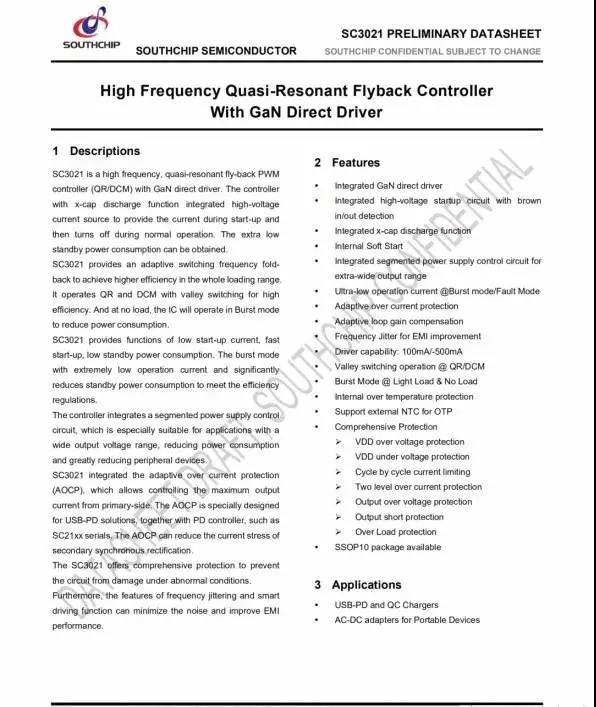

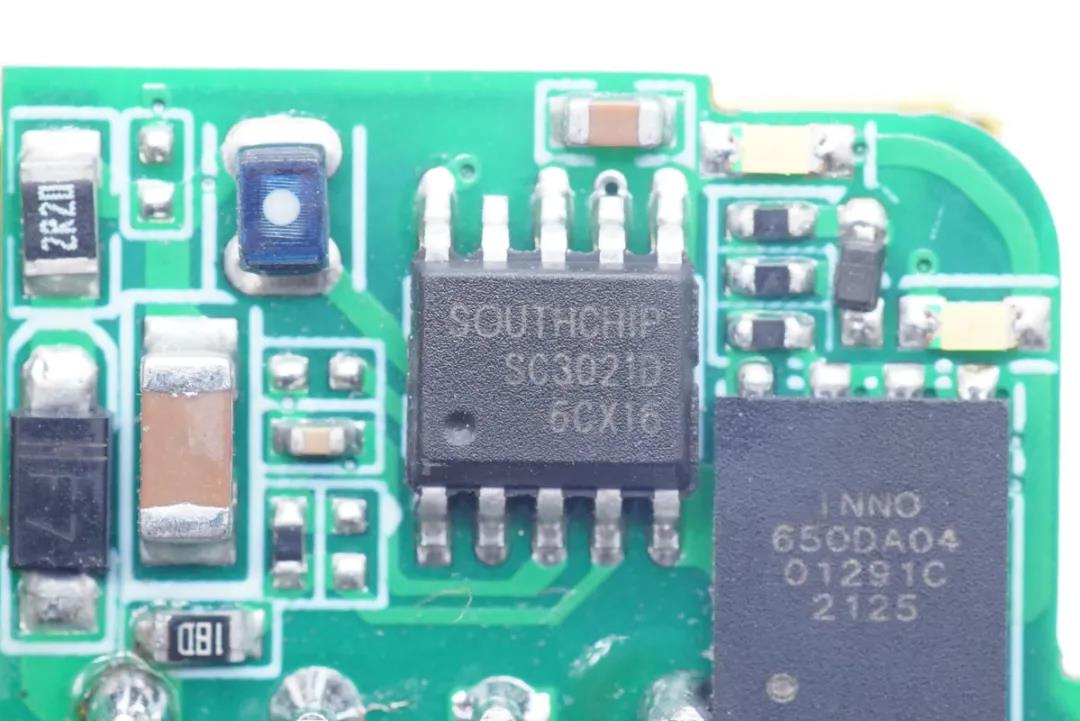

開關電源主控芯片為南芯SC3021D，支持170KHz GaN直驅，專為30W氮化鎵充電器設計，在該方案下可采用ATQ17/15繞線式變壓器，極具性價比。

據了解，南芯SC3021x滿足各類高頻QR快充需求，采用專有的GaN直驅設計，省去外置驅動器或者分立驅動器件；集成分段式供電模式，單繞組供電，無需復雜的供電電路；內置高壓啟動及交流輸入Brown In/Out功能，集成了X-cap放電功能。

充電頭網拆解了解到，南芯快充芯片可應于充電器、車充、移動電源、儲能電源等產品，此前已被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、三星45W PD快充車充、紫米20號200W PD快充移動電源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充電器等數十款產品采用，品質獲得客戶高度認可。

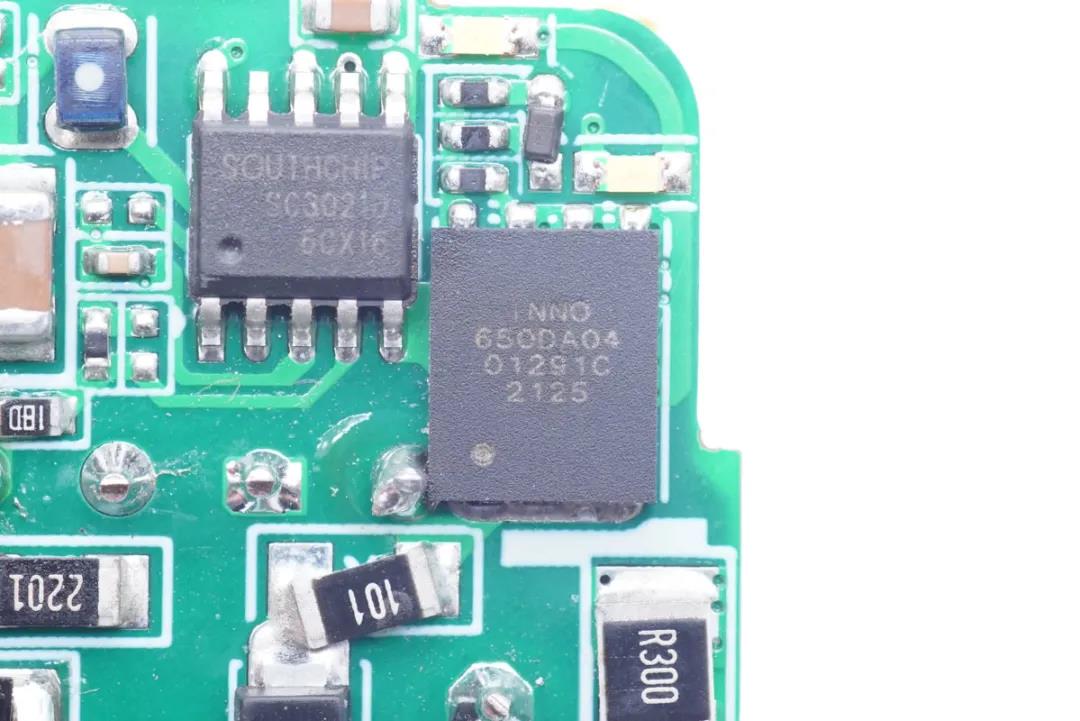

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的充電器設計。

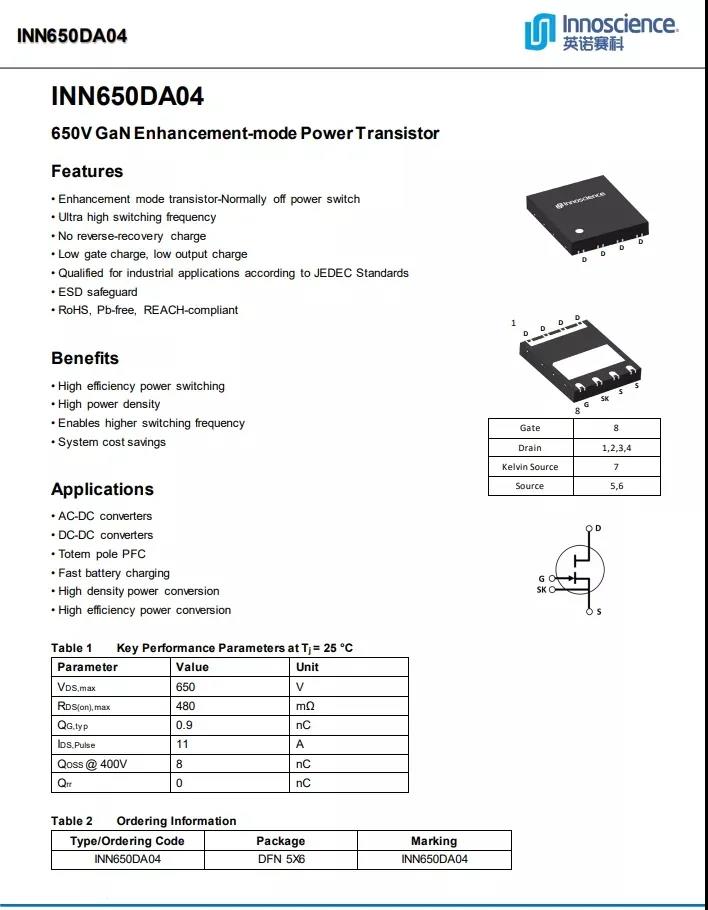

英諾賽科INN650DA04資料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化鎵快充、科訊迷你33W快充氮化鎵、REMAX 30W氮化鎵快充、努比亞30W氮化鎵方糖快充、睿元實業33W 1A1C氮化鎵快充等數十款30W快充產品采用，芯片質量獲得市場認可。

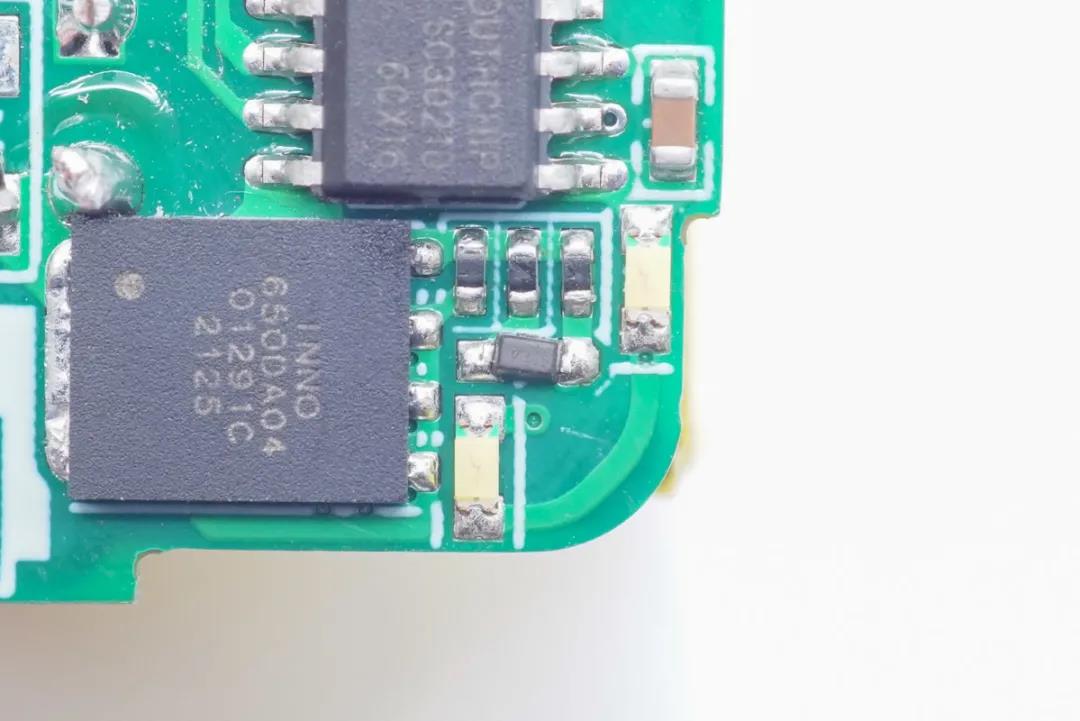

兩顆LED指示燈特寫。

輸出端看去有變壓器和輸出濾波固態電容。

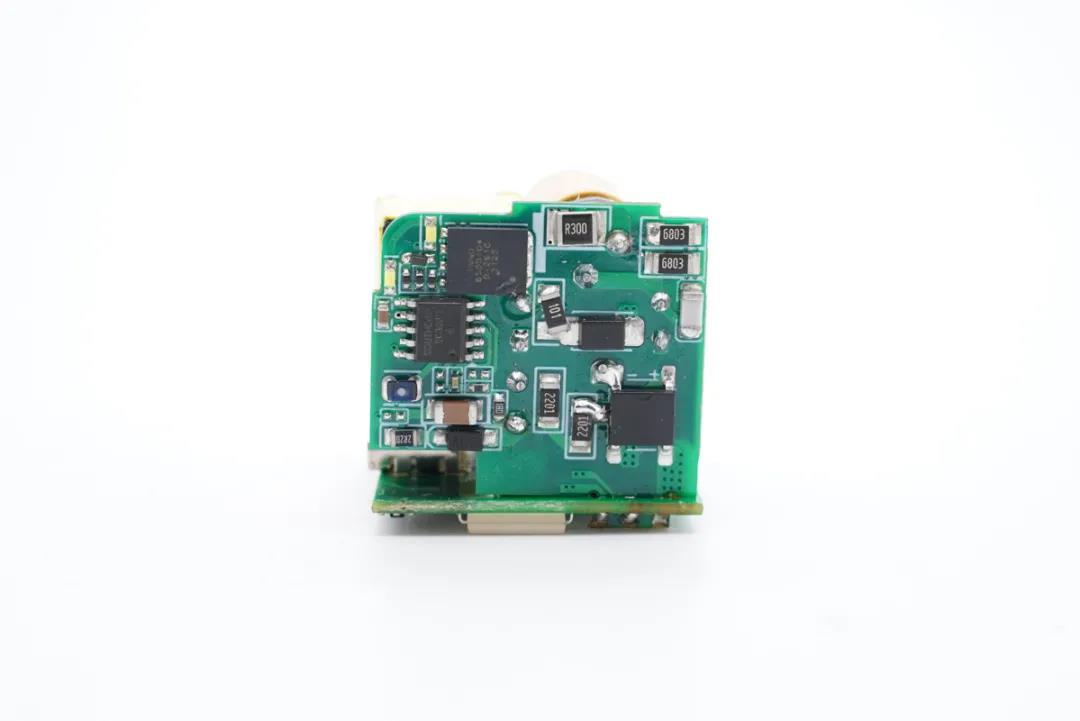

小板背面有光耦、同步整流控制器和整流管、協議芯片以及輸出VBUS開關管。

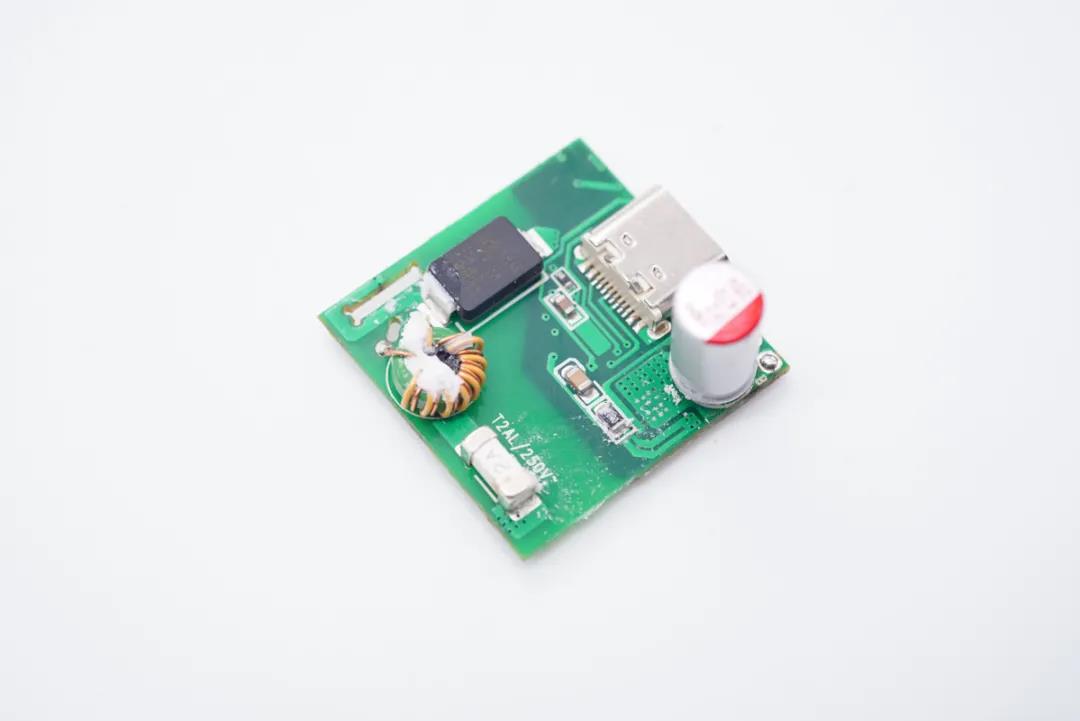

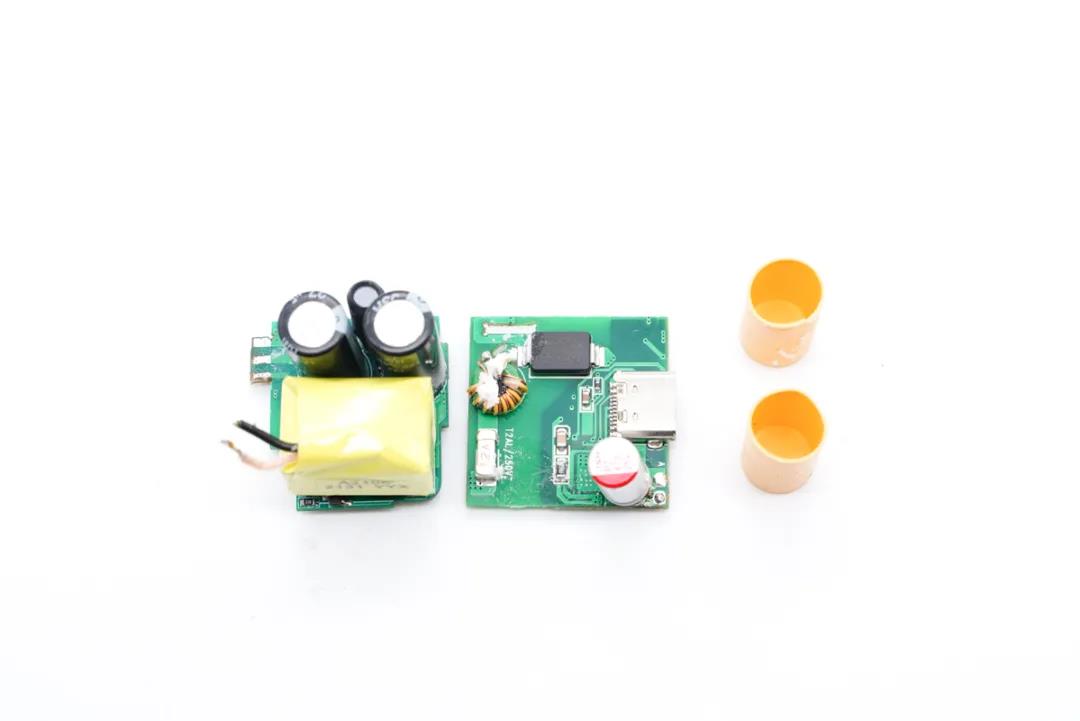

將兩塊小板拆分開。

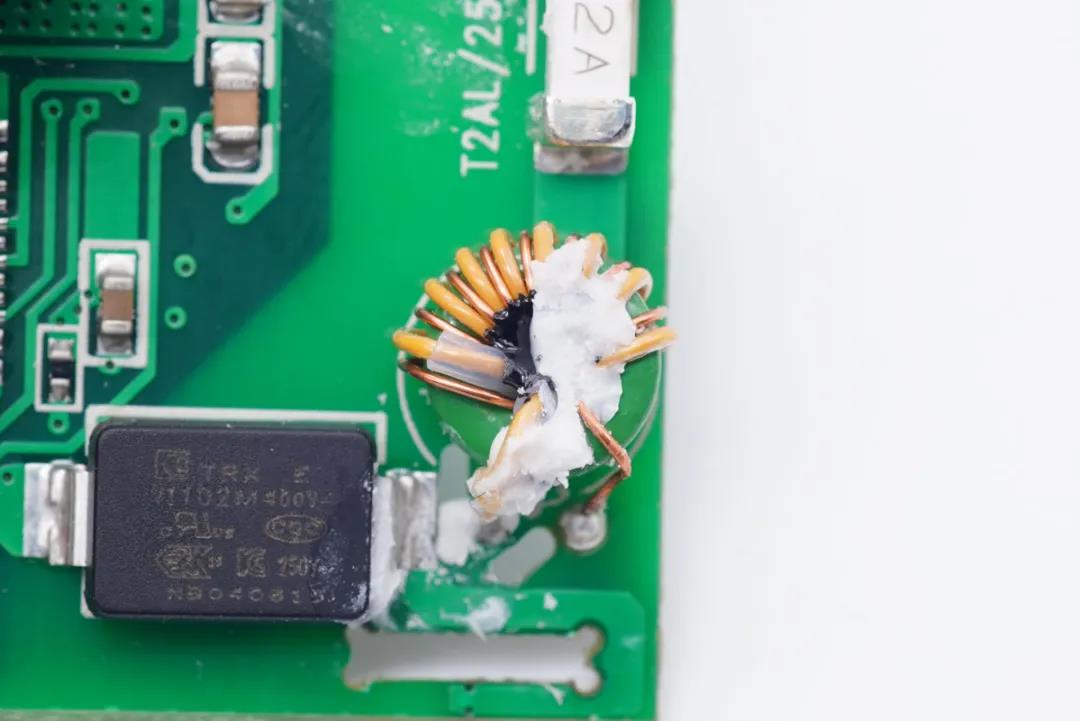

小板正面還有一顆貼片Y電容。

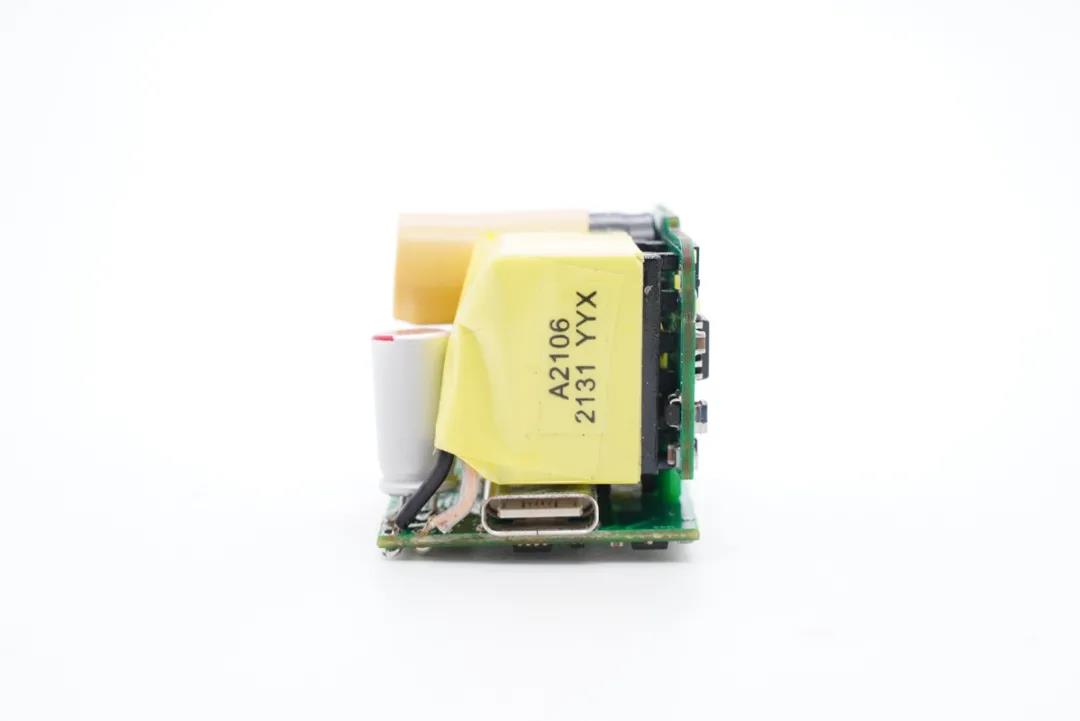

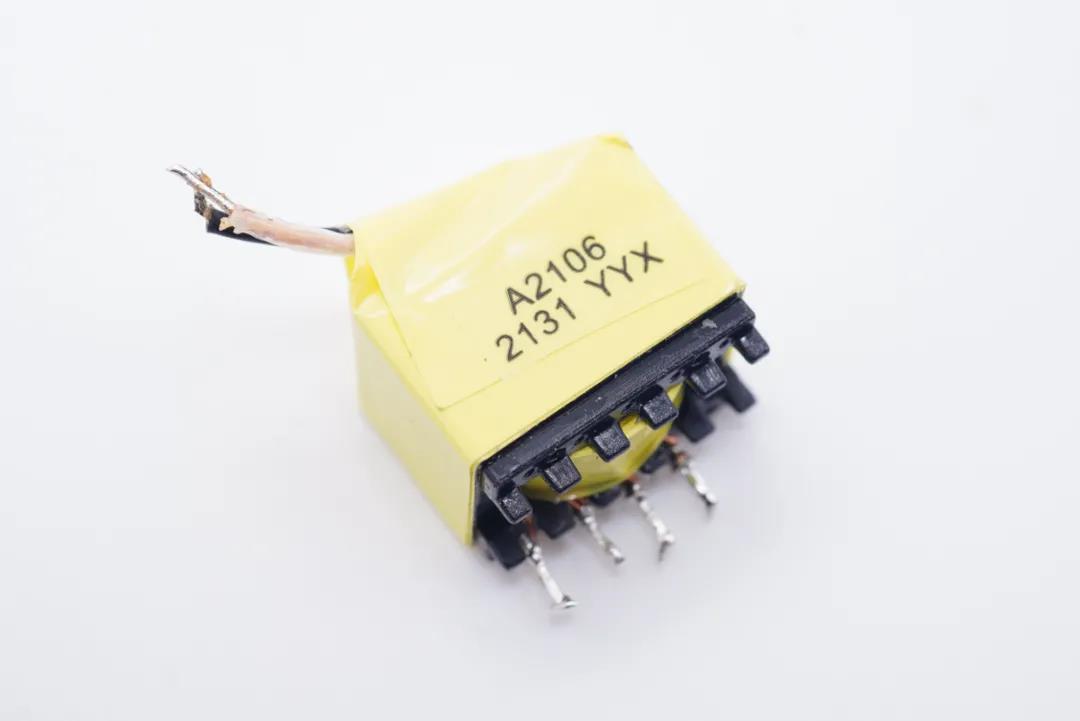

變壓器特寫，側面噴碼有信息。

CT 1018光耦，用于初級次級通信，反饋輸出電壓。

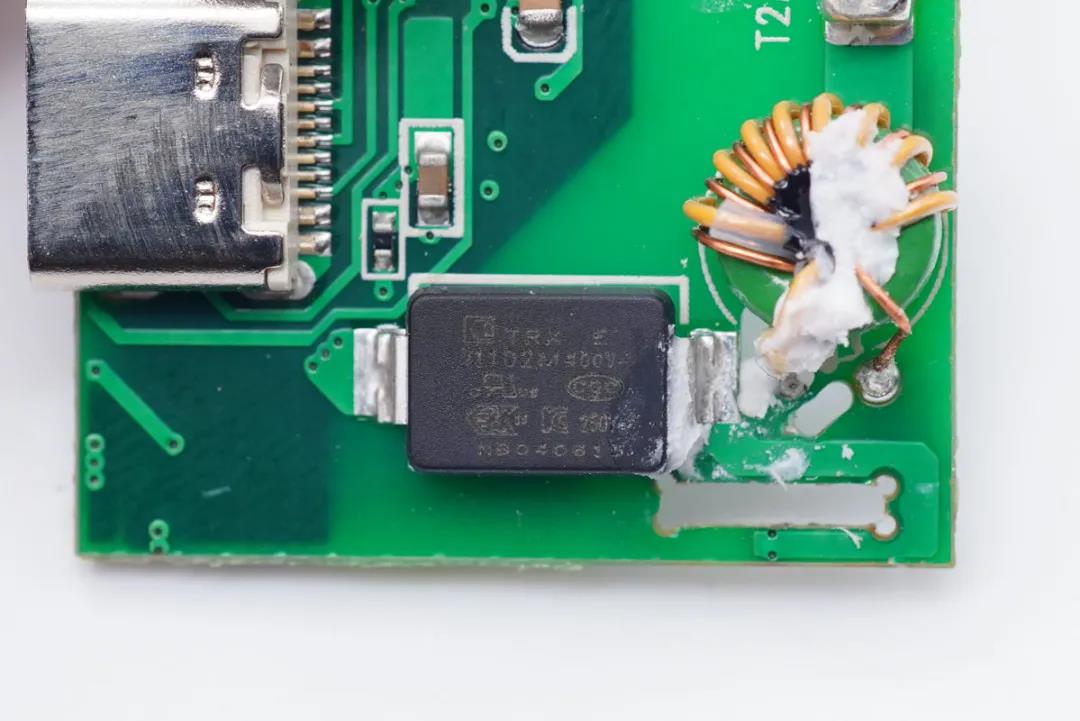

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

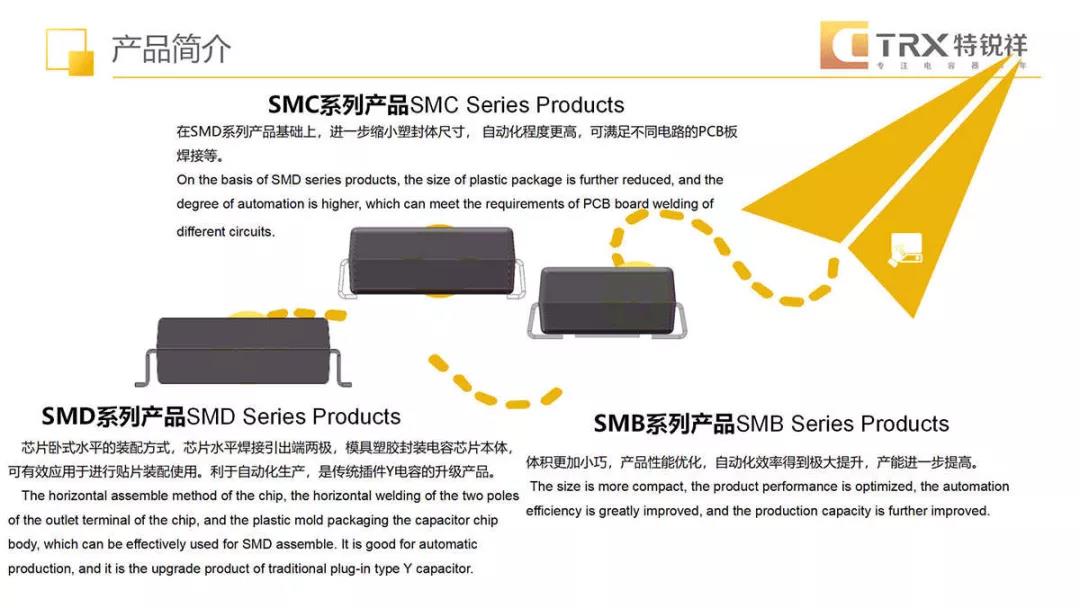

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬范圍反激適配器應用。

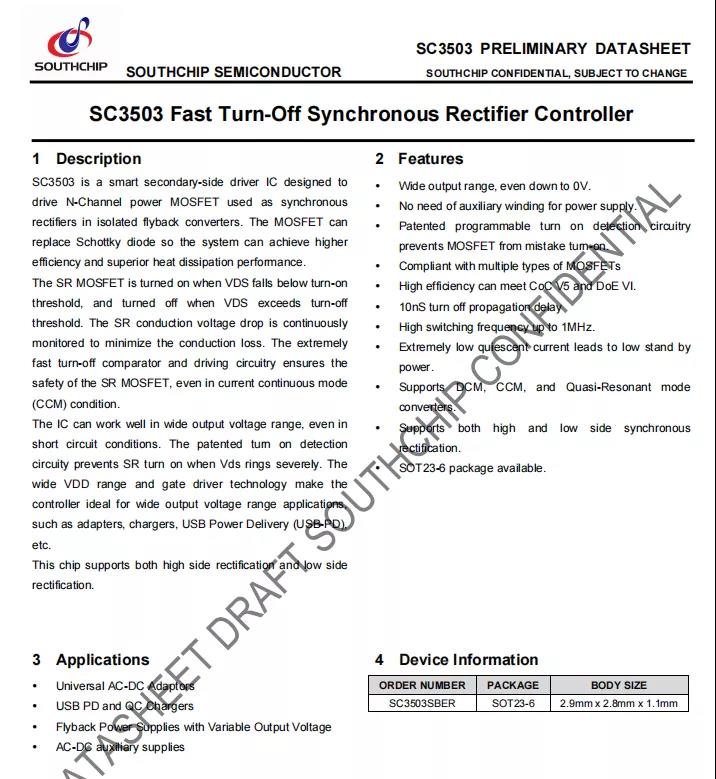

南芯SC3503資料信息。

充電頭網拆解了解到，該芯片已經被威源新能30W 1A1C氮化鎵快充、古石科技迷你30W氮化鎵快充、科訊迷你33W氮化鎵快充、意象65W氮化鎵充電器、努比亞30W氮化鎵快充、華科生65W 2C1A氮化鎵快充充電器采用。

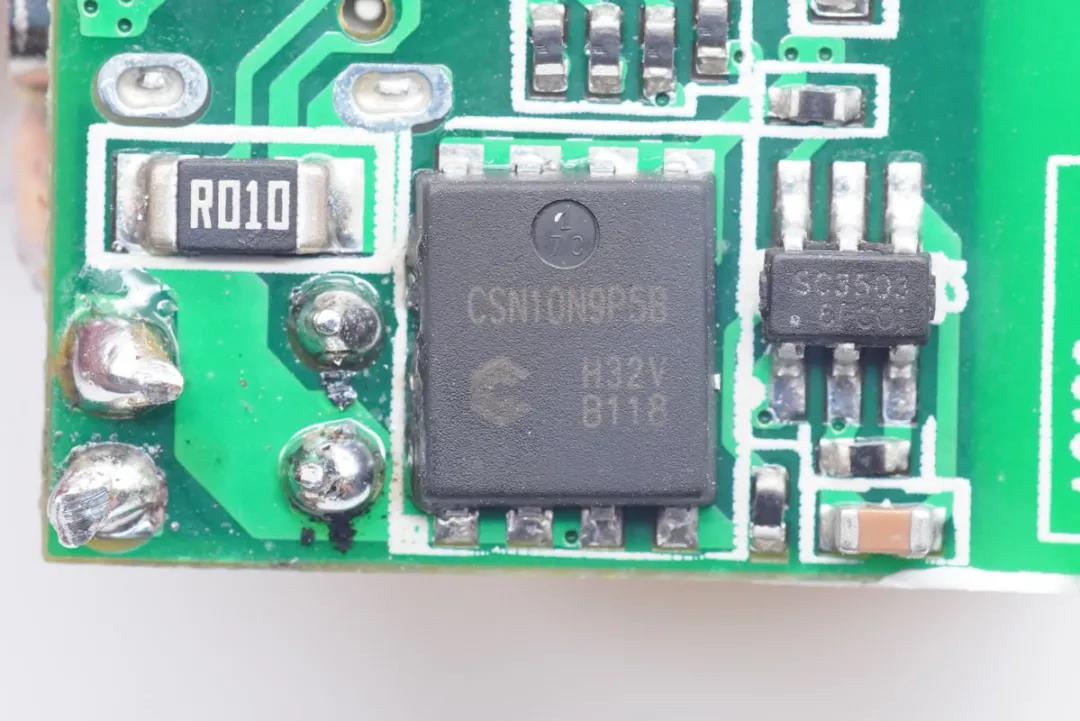

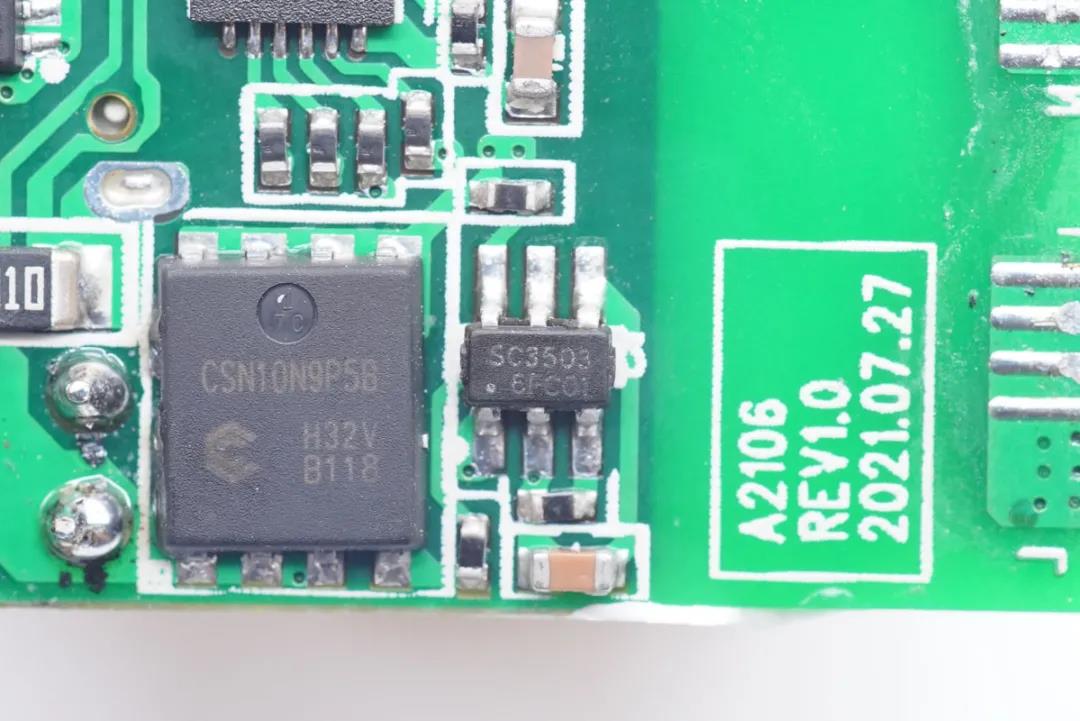

同步整流管特寫，型號CSN10N9P5B。

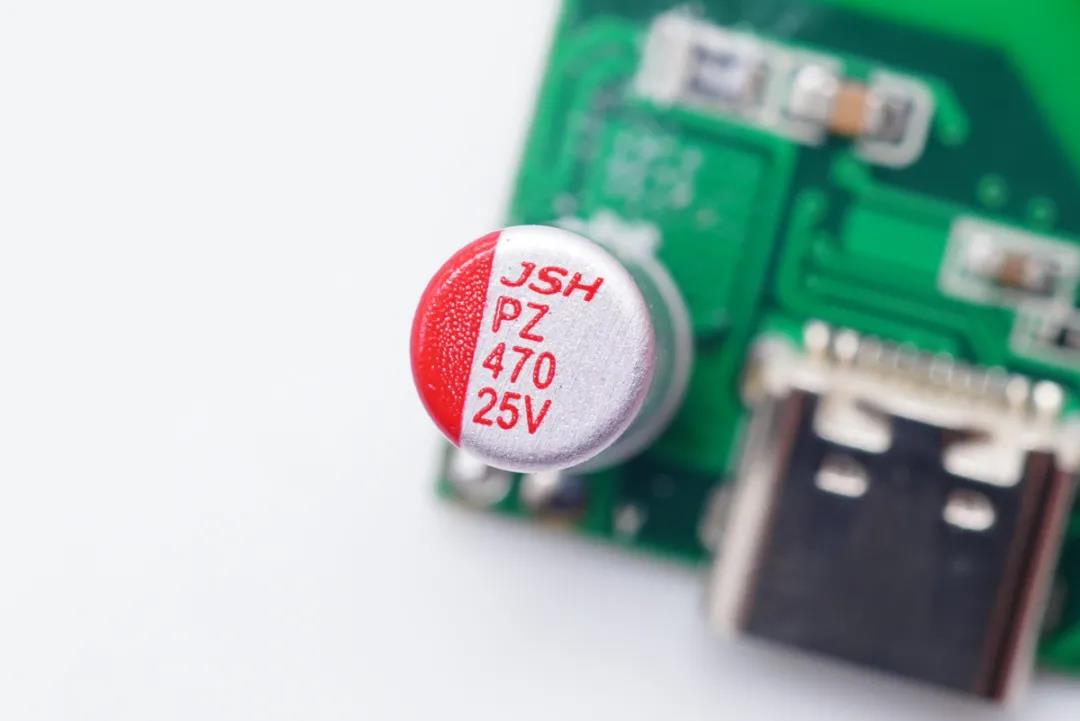

輸出濾波固態電容也是來自萬京源，規格為25V 470μF。

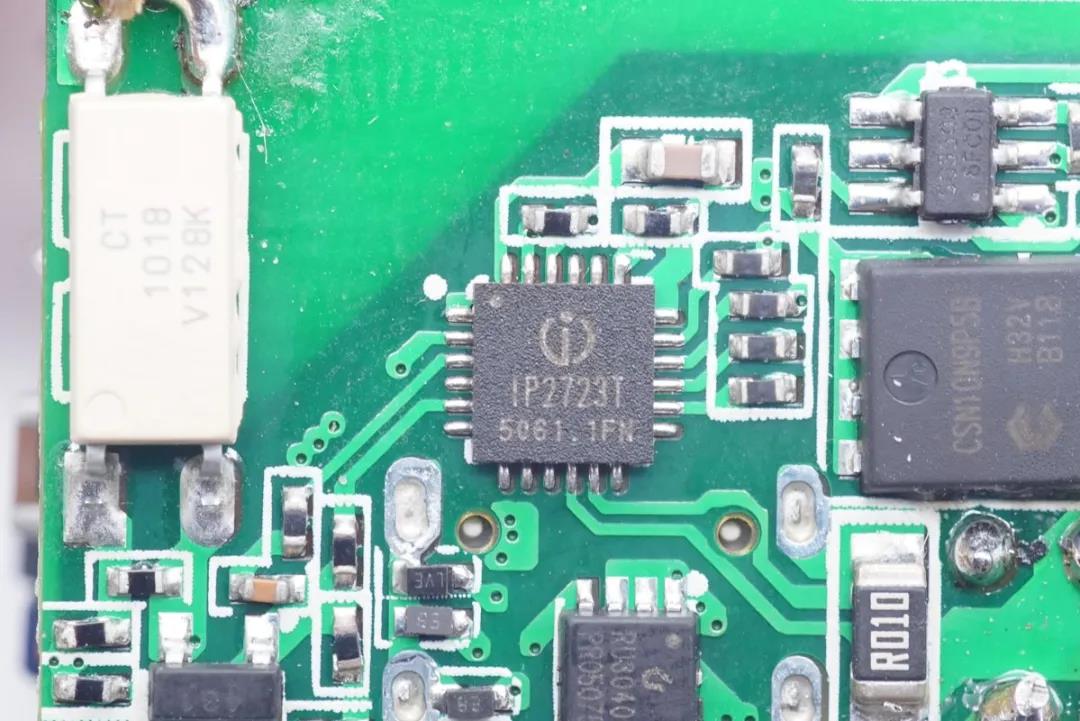

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

英集芯IP2723T可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

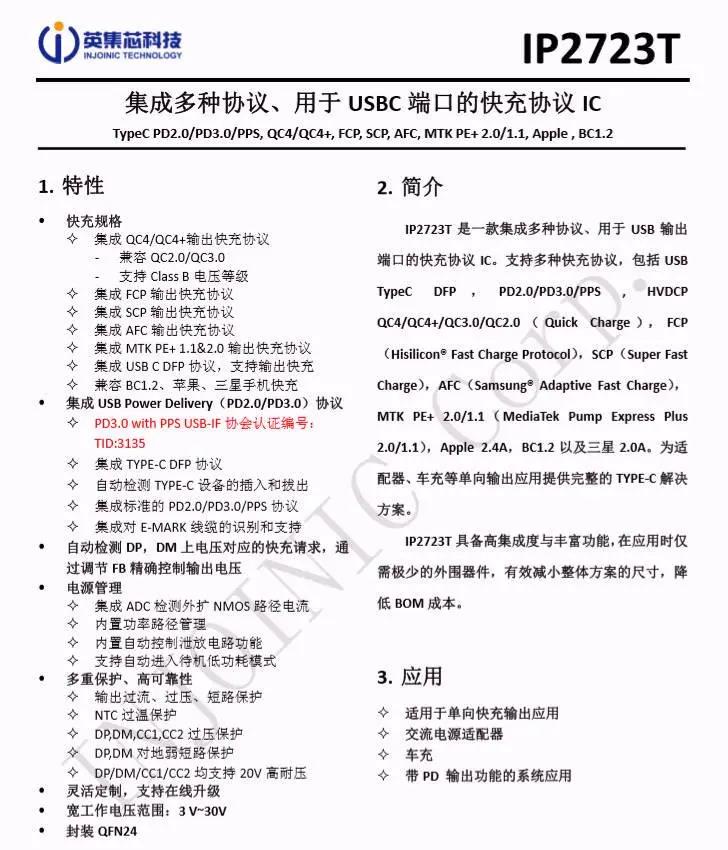

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被貝爾金、閃魔、摩米士、REMAX、麥多多等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

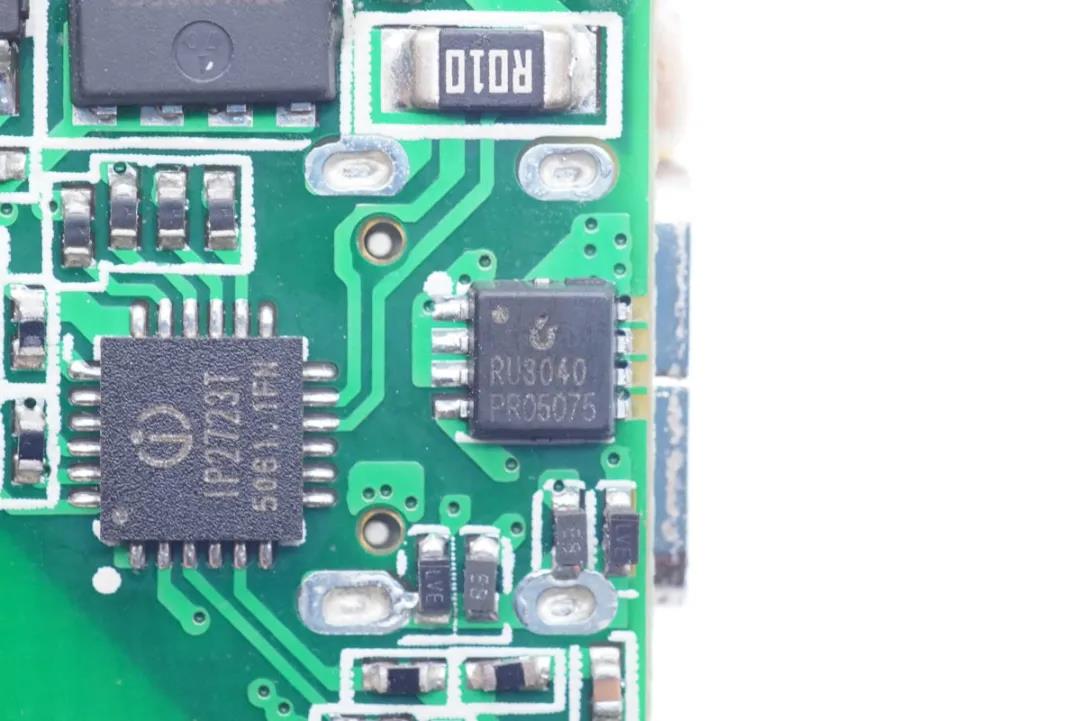

輸出VBUS開關管采用銳駿RU3040M，NMOS，耐壓30V，PDFN5x6封裝。

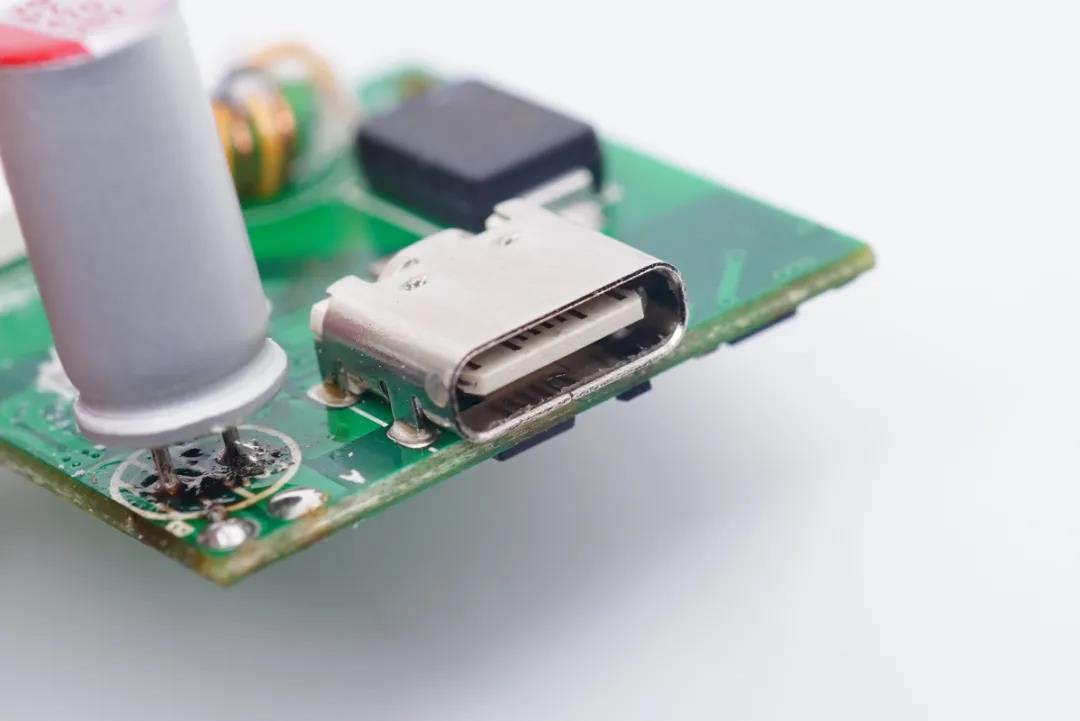

USB-C母座特寫，過孔焊接。

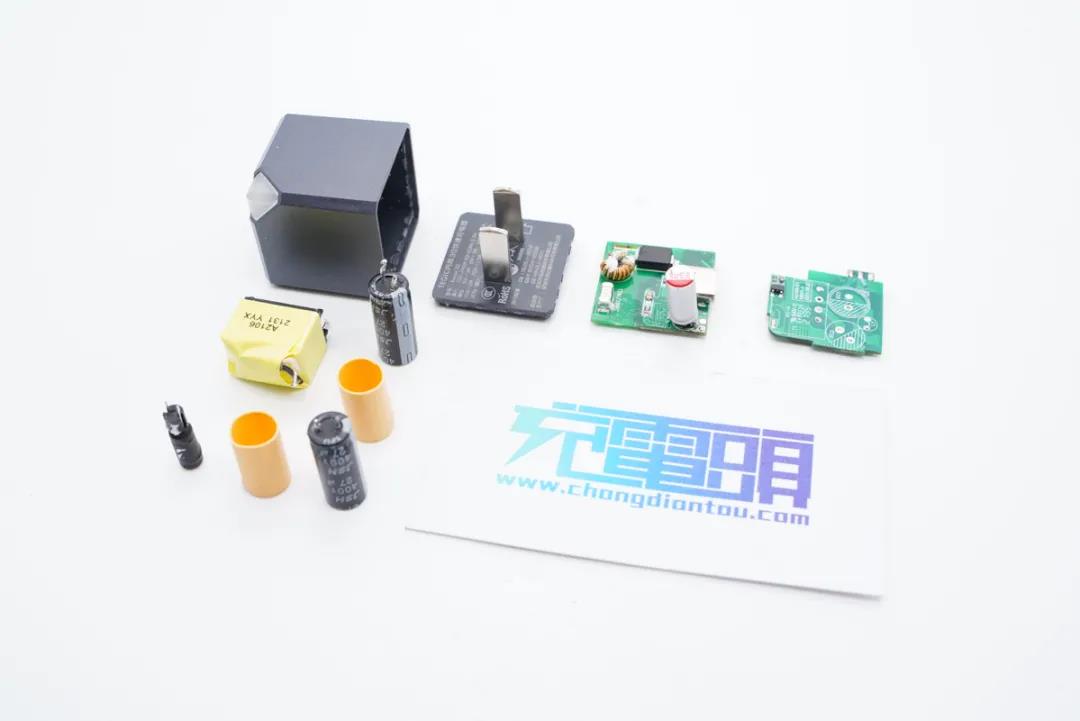

全部拆解完畢，來張全家福。

充電頭網拆解總結

TEGIC 30W快充氮化鎵充電器新式、小巧同時兼容市面上所有主流快充協議，滿足各類人群對外觀、體積和性能的全方面要求。此外充電器還具備5-20V五組齊全固定電壓檔位以及一組3.3-11V3A PPS電壓檔位，能夠滿足手機、平板以及部分筆電充電需求，十分實用。

充電頭網通過拆解了解到，充電器采用兩塊小PCB板組合焊接，L型結構設計。電容全部采用萬京源品牌，而且電解電容套有膠套絕緣。此外采用南芯SC3021D+SC3503高頻QR開關電源方案，英諾賽科INN650DA04二代氮化鎵功率器件，英集芯IP2723T認證協議芯片，整體用料可靠。
