蘋果新款iPhone 13剛推出不久，其中iPhone 13 Pro Max充電功率上升到27W，雖說9V3A快充便可喂飽新機，但是大多數廠商還是心照不宣的推出30W級快充，既可以滿足iPhone 13快充需求，也能給平板以及部分筆電充電，對消費者來說更有吸引力。

近期ZENDURE征拓就推出這么一款迷你33W小寶石快充充電器，產品配色豐富、體積小巧、兼容協議豐富，還具備5-20V齊全電壓檔位，滿足消費者各方面的需求。下面充電頭網就對這款充電器進行詳細拆解，看看具體用料做工如何。

此前充電頭網還拆解過征拓65W氮化鎵快充SuperPort S3 III、征拓65W 2C1A氮化鎵充電器Pro版、征拓20W迷你PD快充充電器、征拓65W 2C1A氮化鎵快充充電器等產品，歡迎查閱。

一、征拓迷你33W小寶石快充外觀

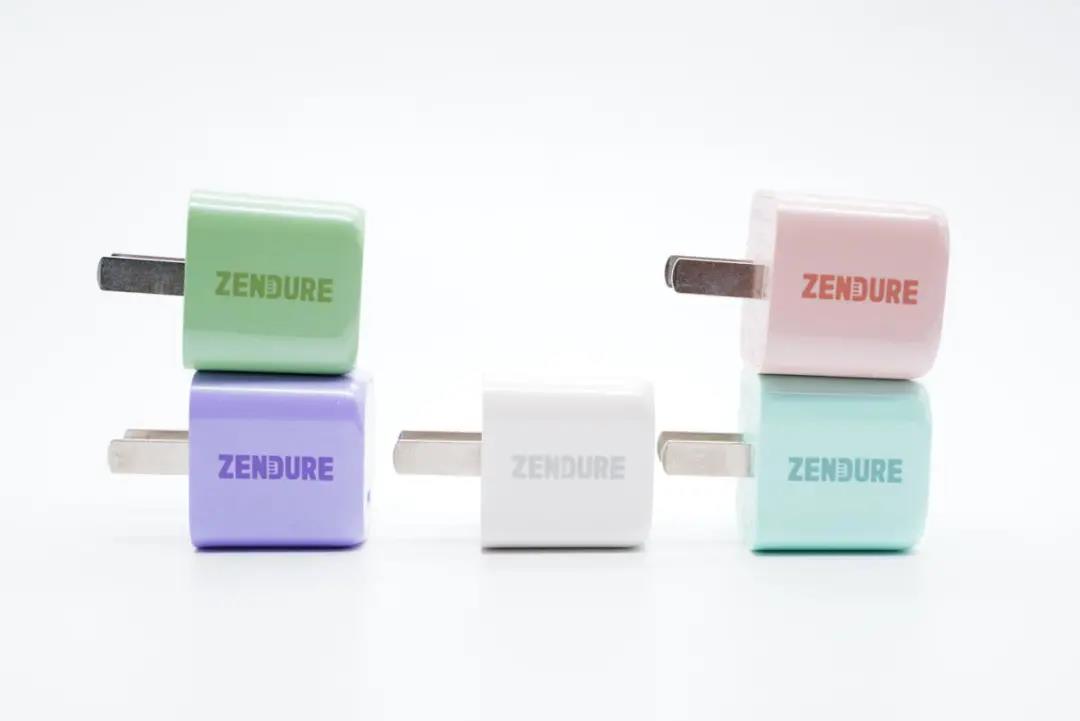

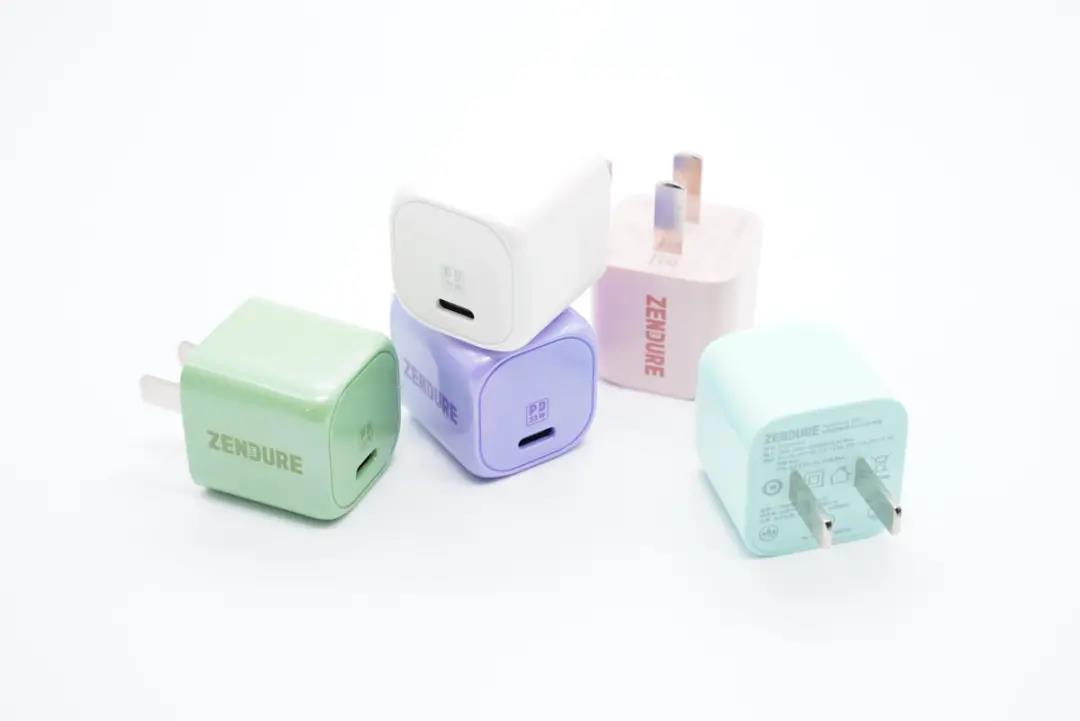

征拓迷你33W小寶石快充有綠、青、白、紫、粉五種配色，除白色款外，其余四款包裝盒均采用卡通風格設計。

盒子側面印有充電器三大賣點：迷你小體積、快充不傷機、33W PD快充。

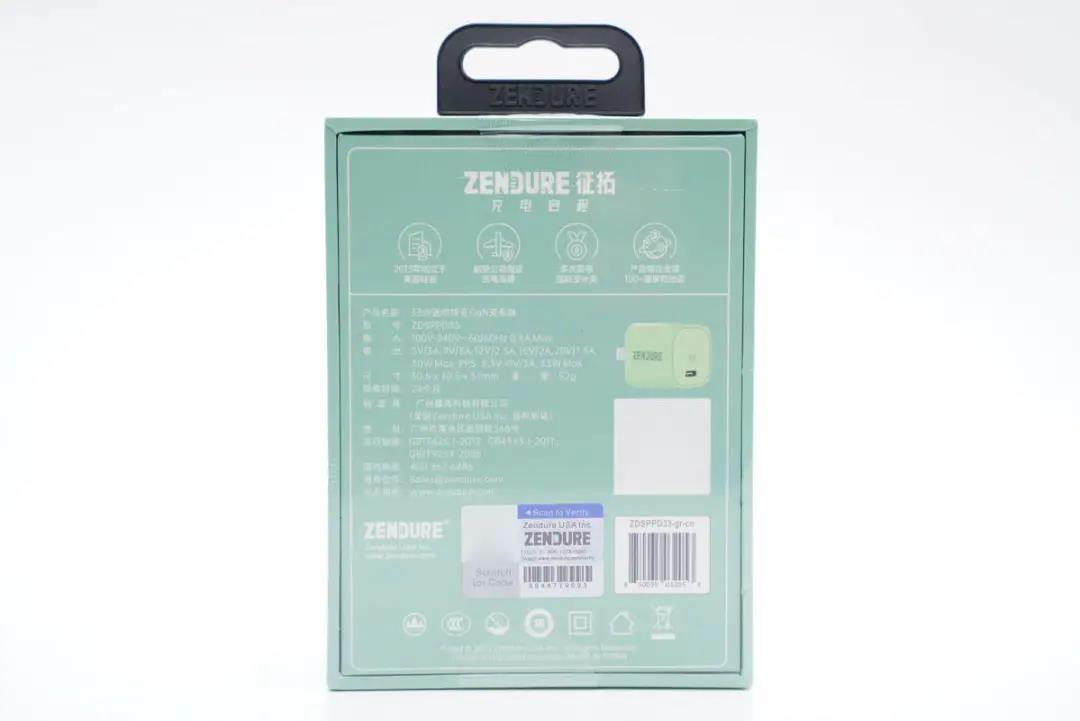

包裝盒天地蓋設計，底部印有充電器參數信息。

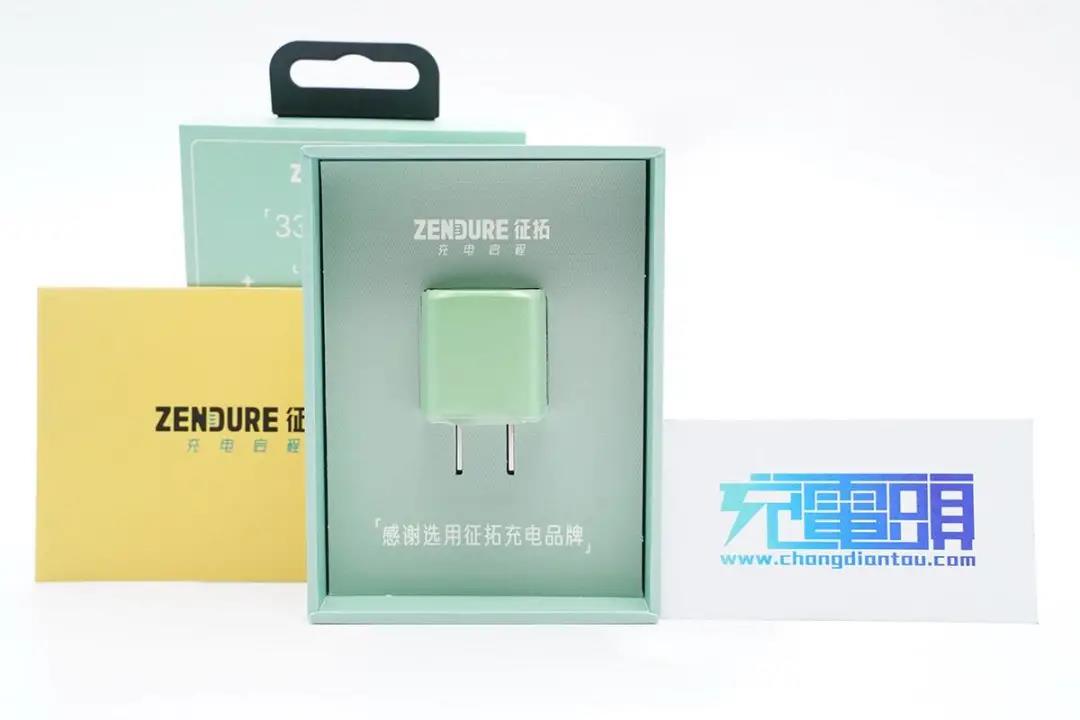

包裝內含充電器、使用說明書和卡通卡片等。

充電器采用PC材質防火外殼，表面高光亮面處理，整體小巧邊角圓潤，機身上設計有ZENDURE品牌logo。

充電器配備固定式國標插腳，輸入端為平直切面設計，可以很好貼合墻插不掉落。

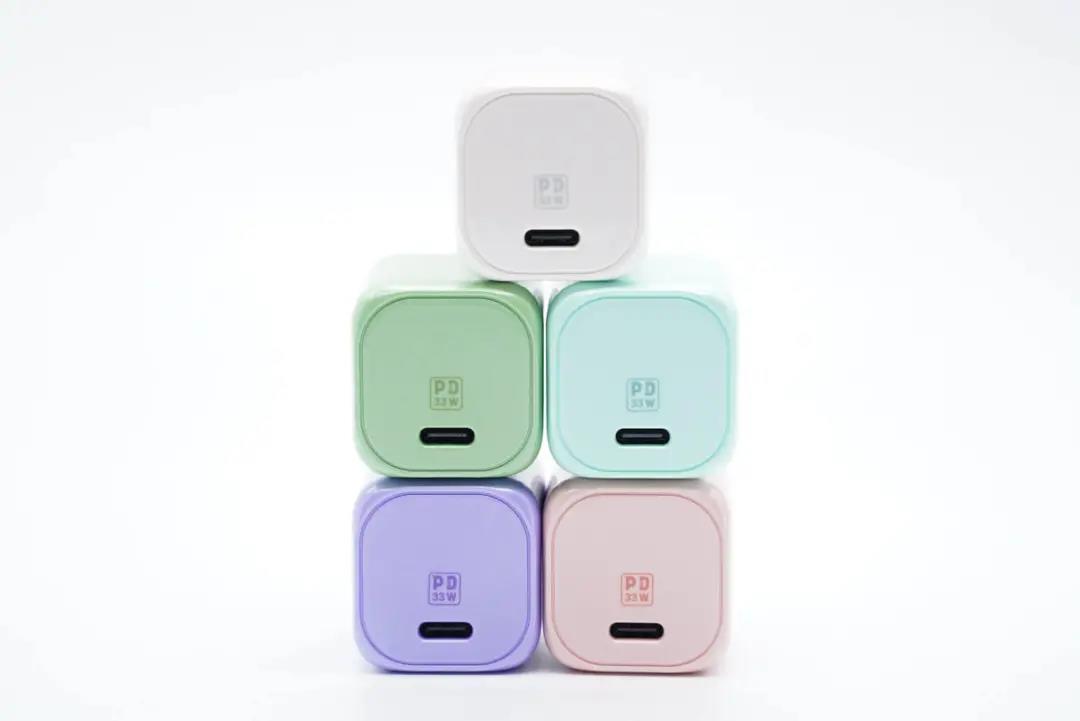

頂面配有單USB-C接口，黑色膠芯不露銅，接口旁印有PD 33W字樣。下面以綠色款為例進行細節了解和拆解。

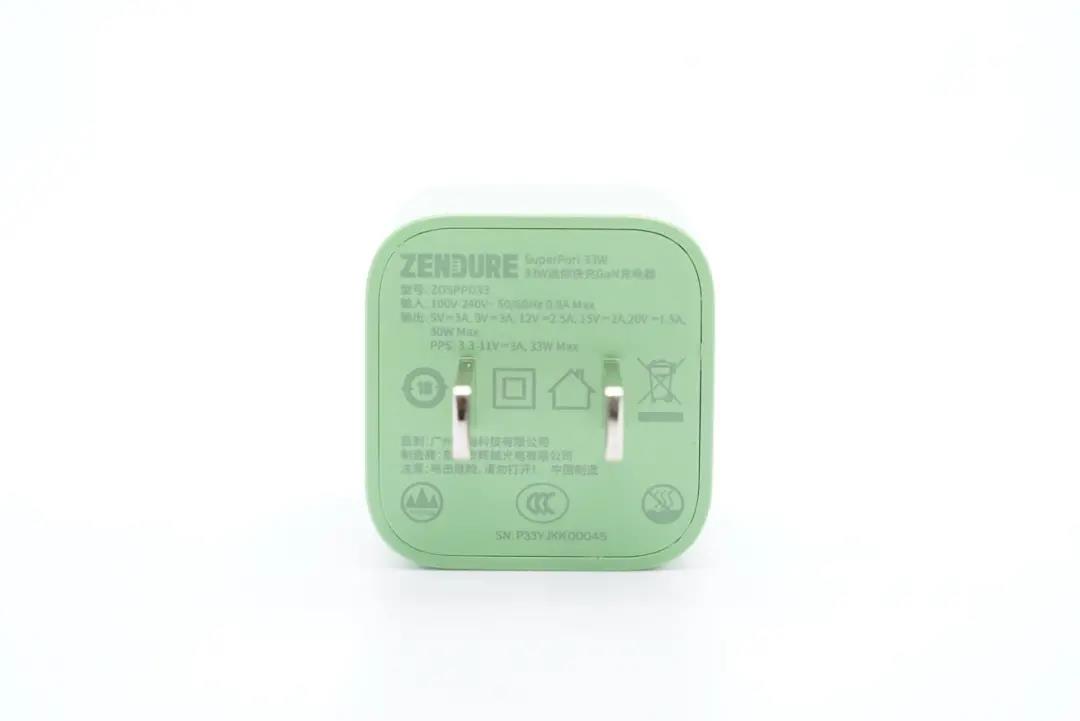

充電器輸入端外殼上印有參數信息

型號：ZDSPPD33

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

制造商：東莞市輝越光電有限公司

監制：廣州疆?？萍加邢薰?/span>

充電器已經通過了CCC認證。

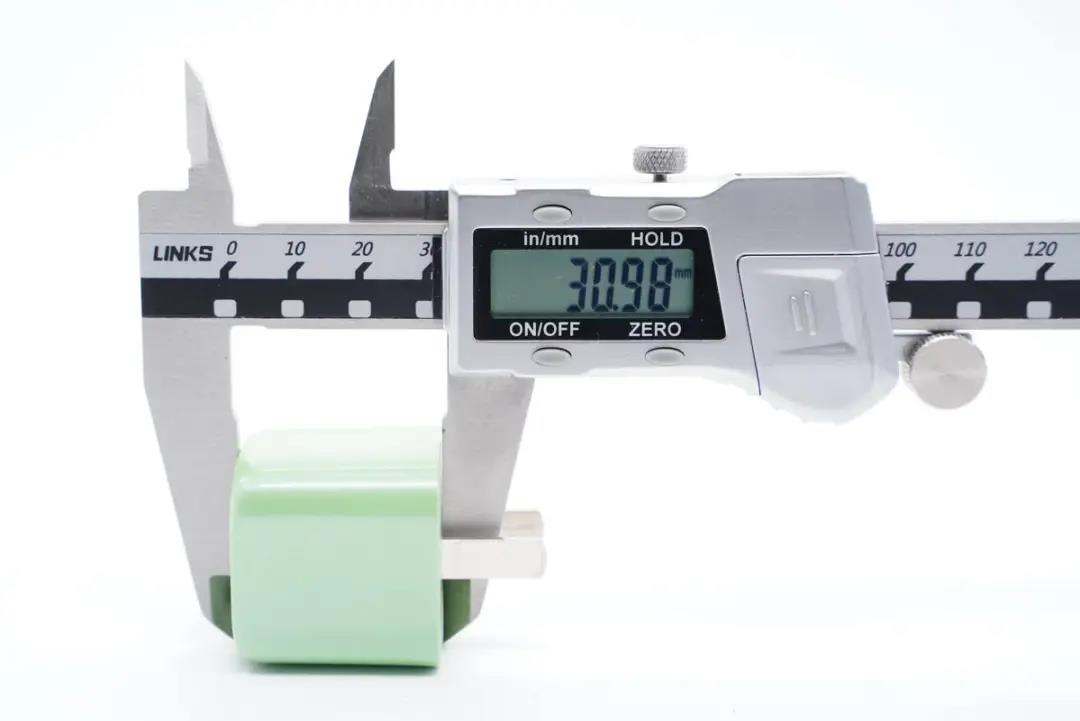

測得充電器機身高度為30.98mm。

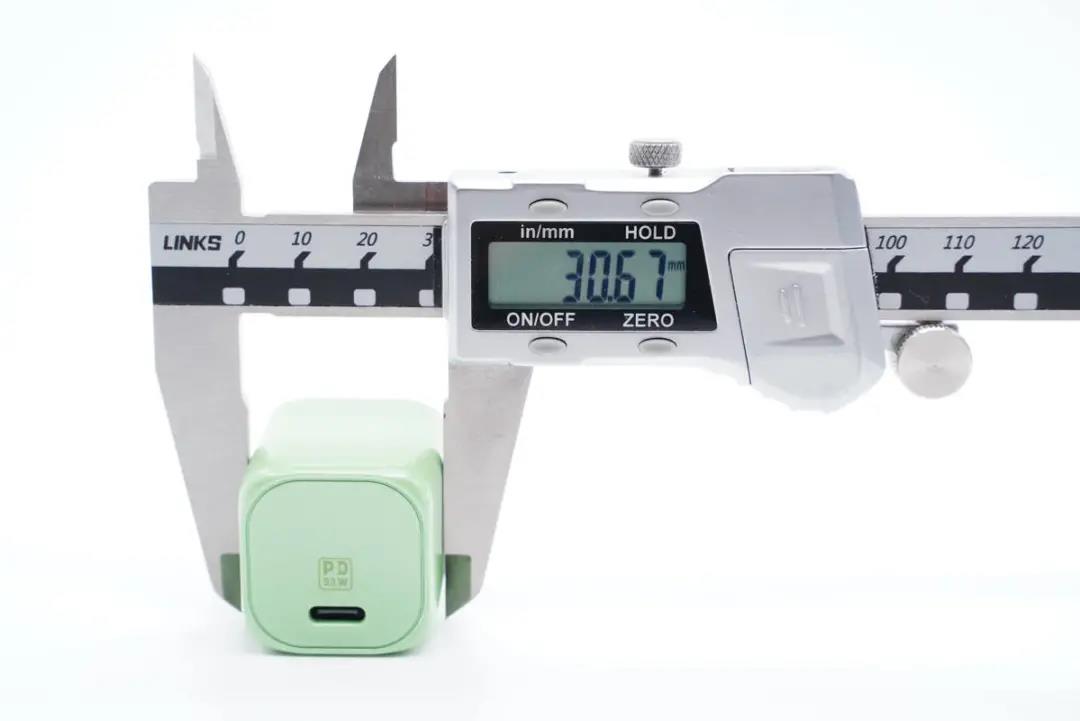

寬度為30.67mm。

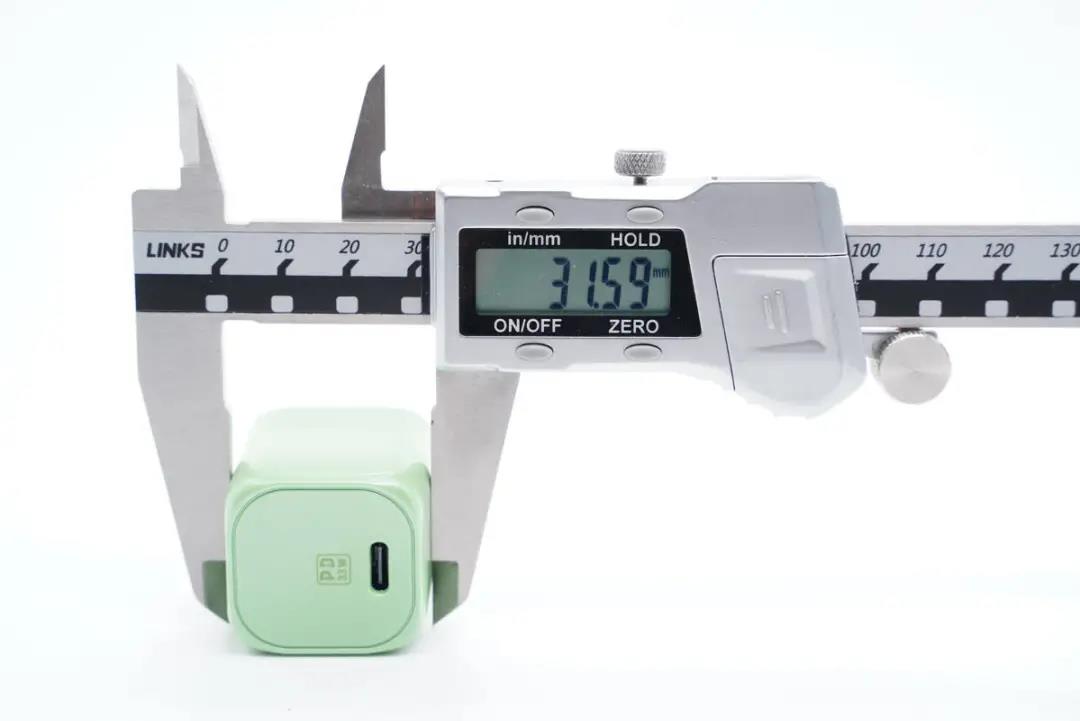

厚度為31.59mm。通過三維算得充電器體積約為30cm3，功率密度約為1.1W/cm3。

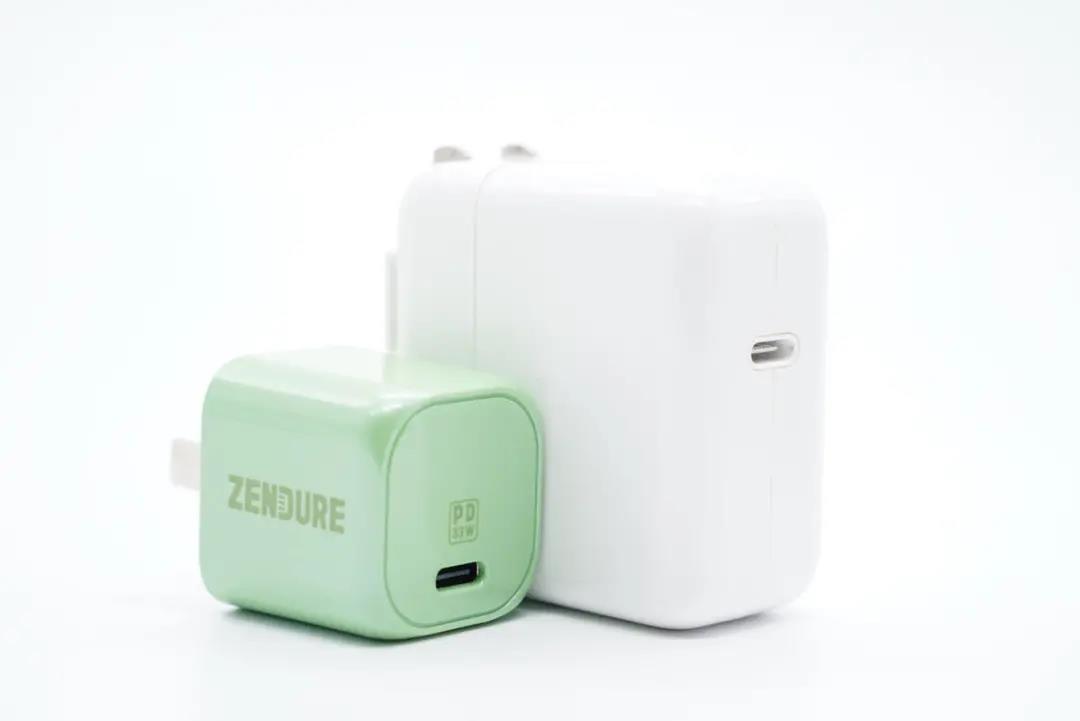

和蘋果30W充電器直觀對比，體積優勢巨大。

拿在手上的直觀感受，小巧有顏值。

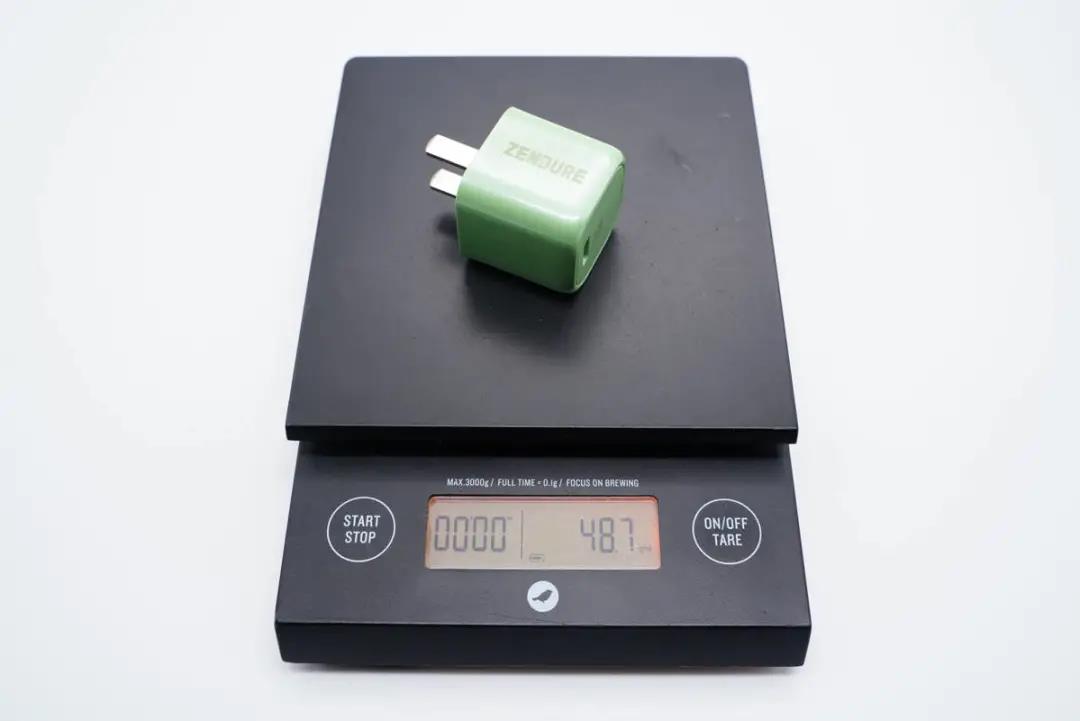

凈重約為49g。

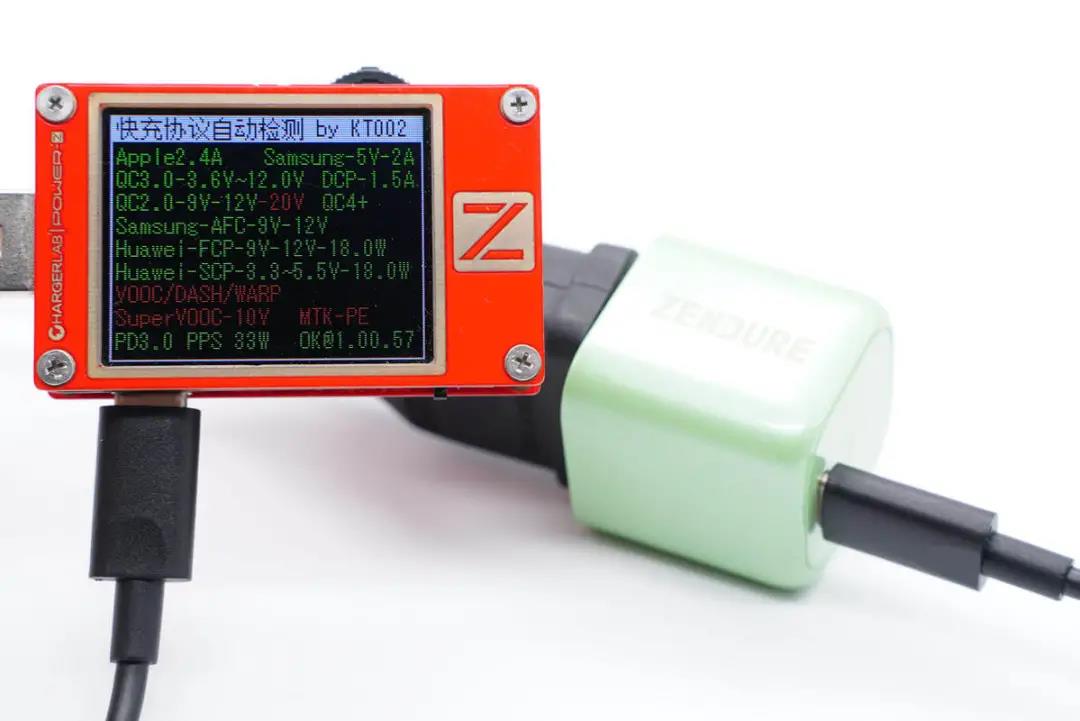

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。

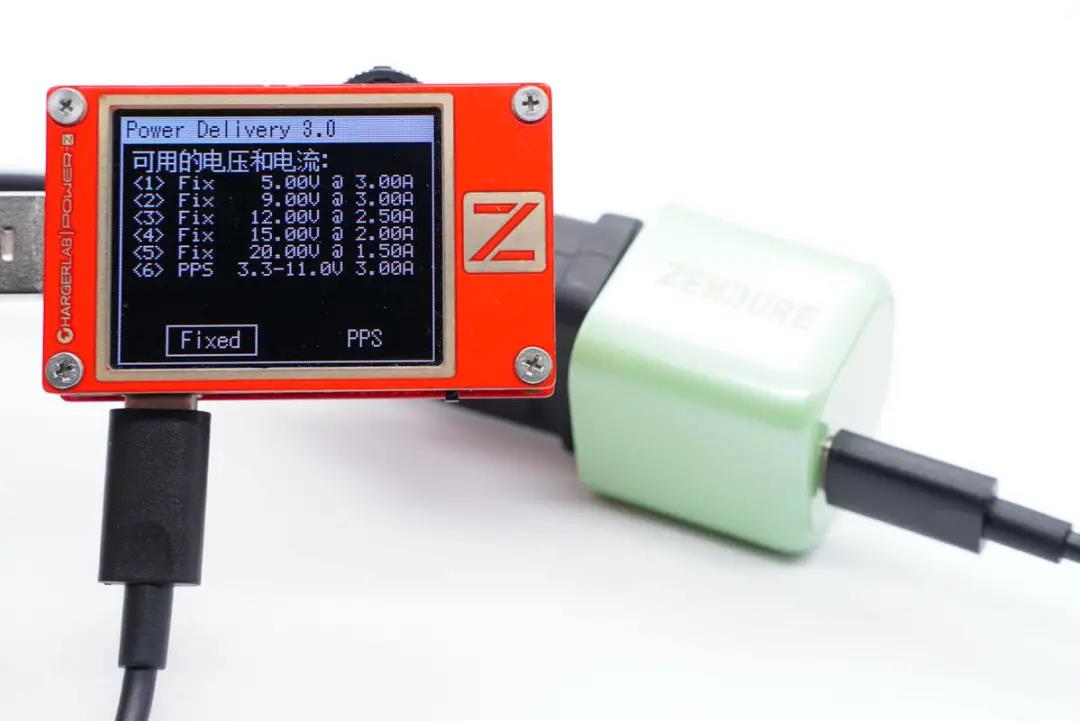

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

二、征拓迷你33W小寶石快充拆解

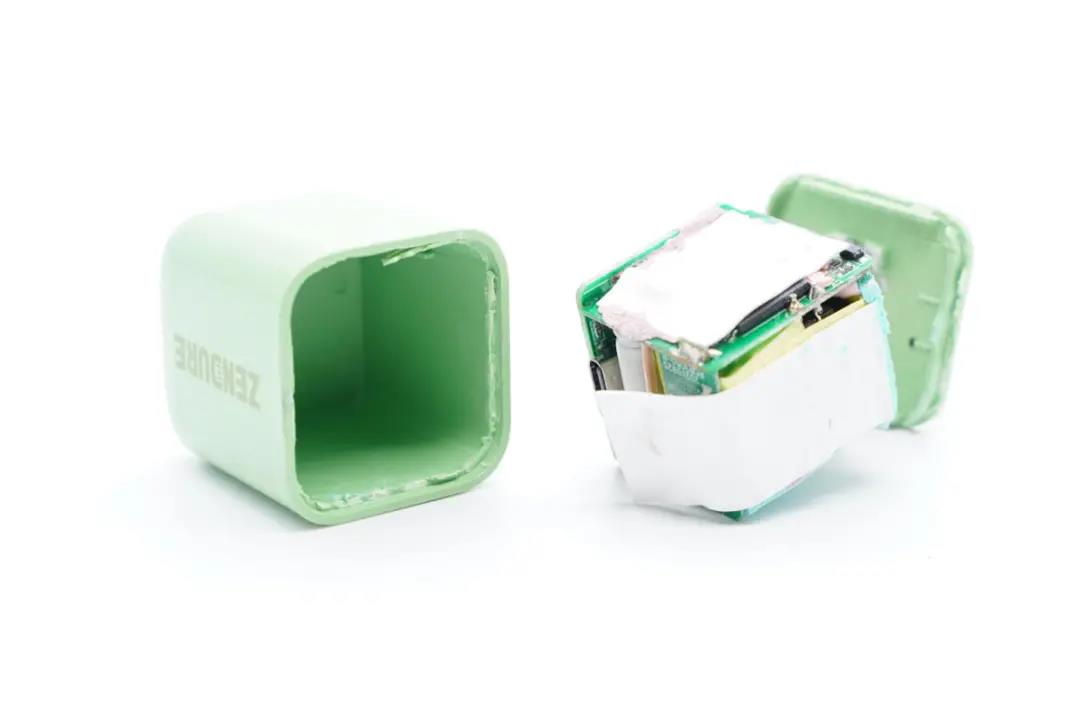

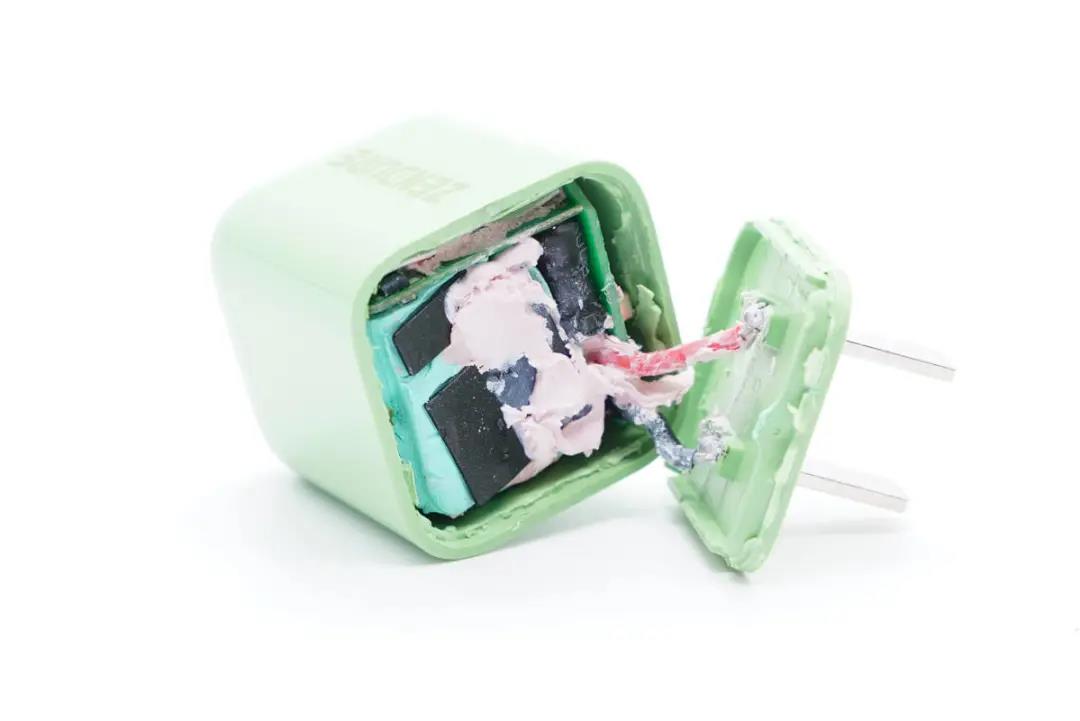

將外殼拆開，輸入端設有導熱墊和絕緣隔離板，并且打膠處理。

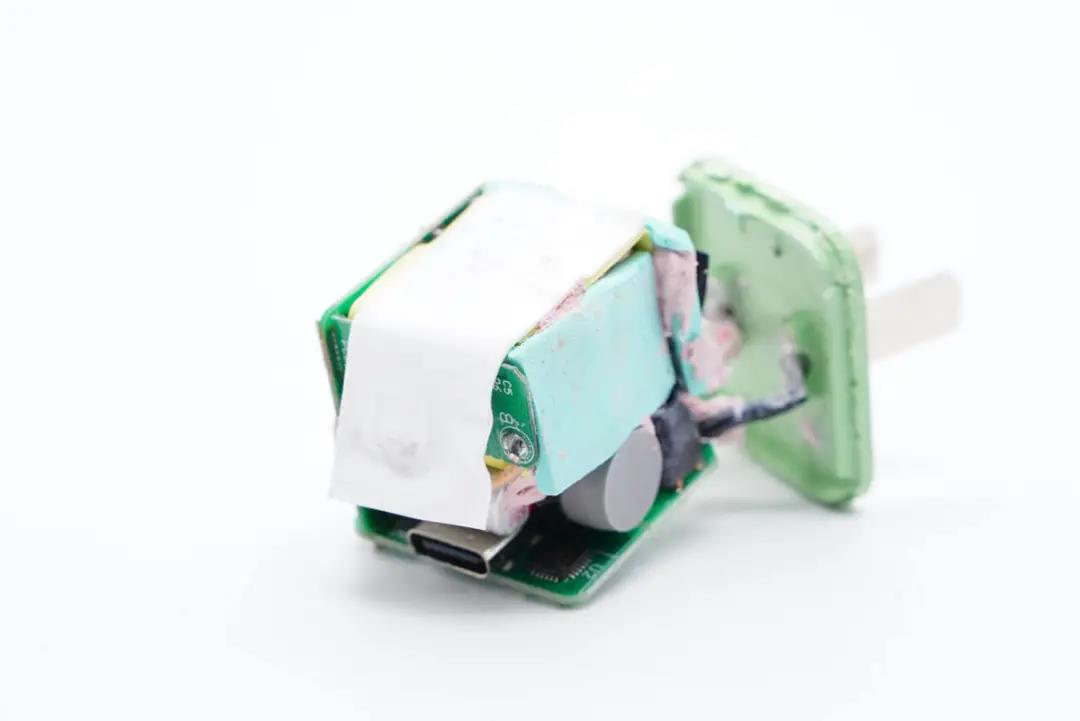

模塊包裹白色絕緣膠帶。

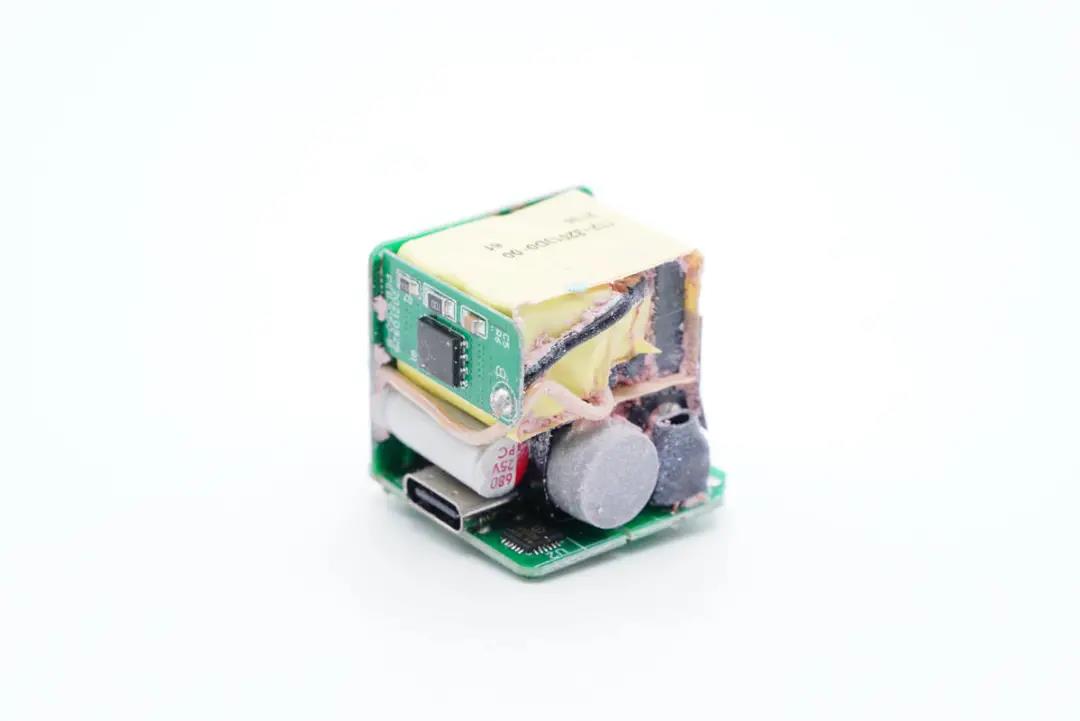

變壓器頂部也貼有導熱墊，電容套有灰色絕緣膠套，元器件間填充粉色膠。

變壓器一側設有一塊同步整流小板。

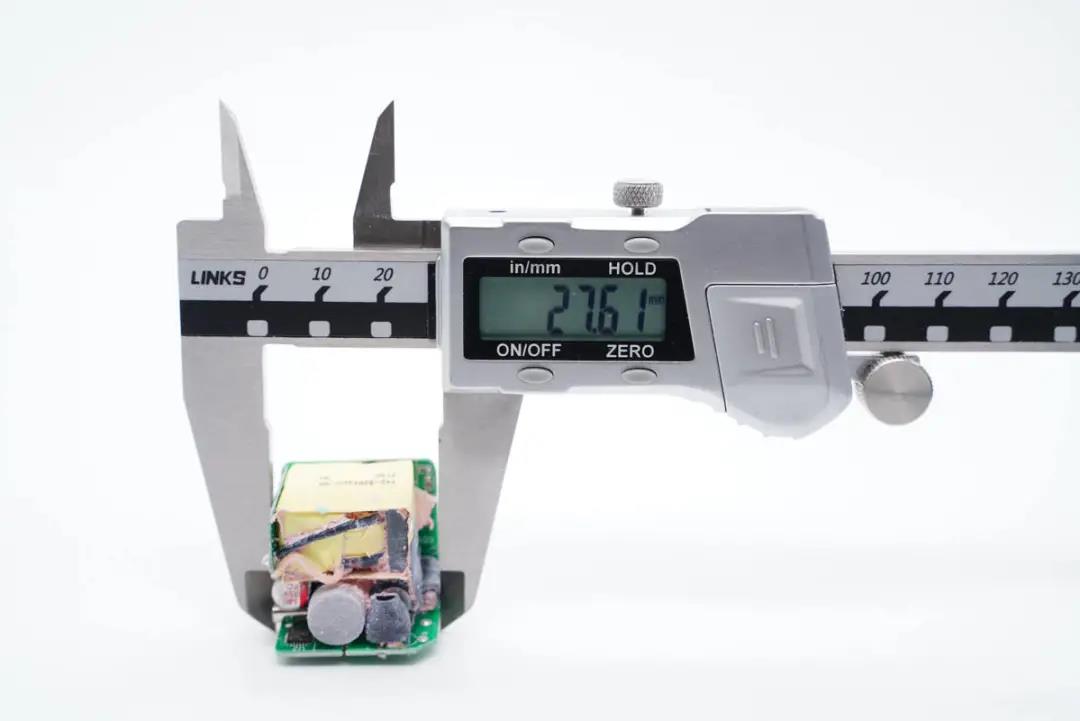

測得PCBA模塊長度為27.61mm。

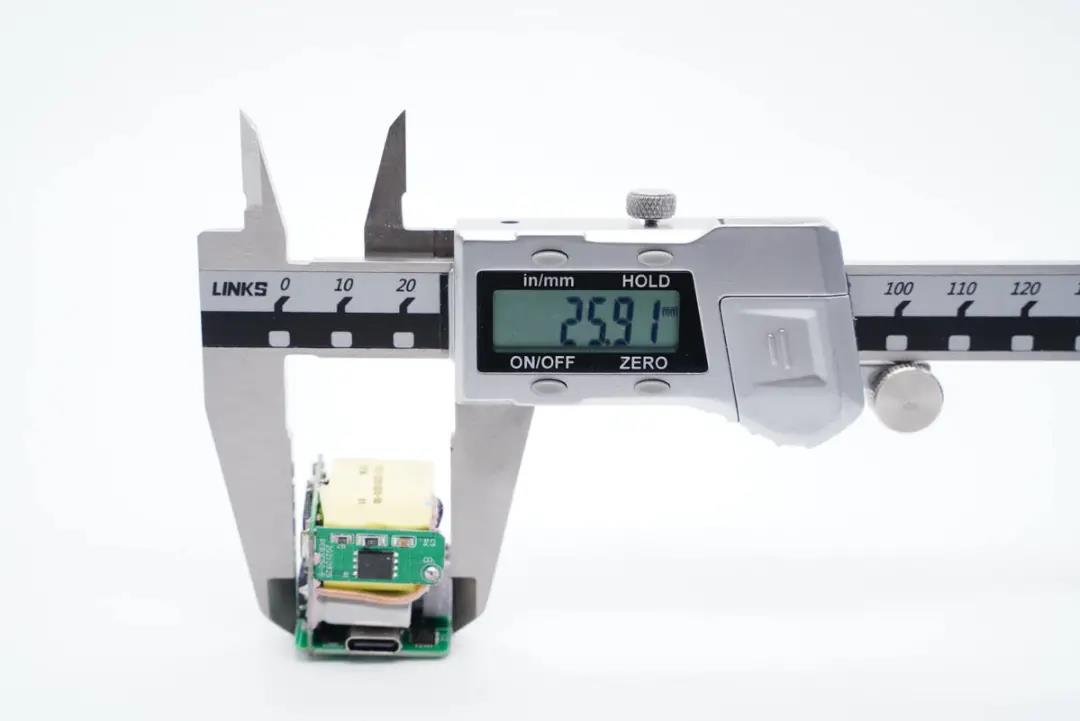

寬度為25.91mm。

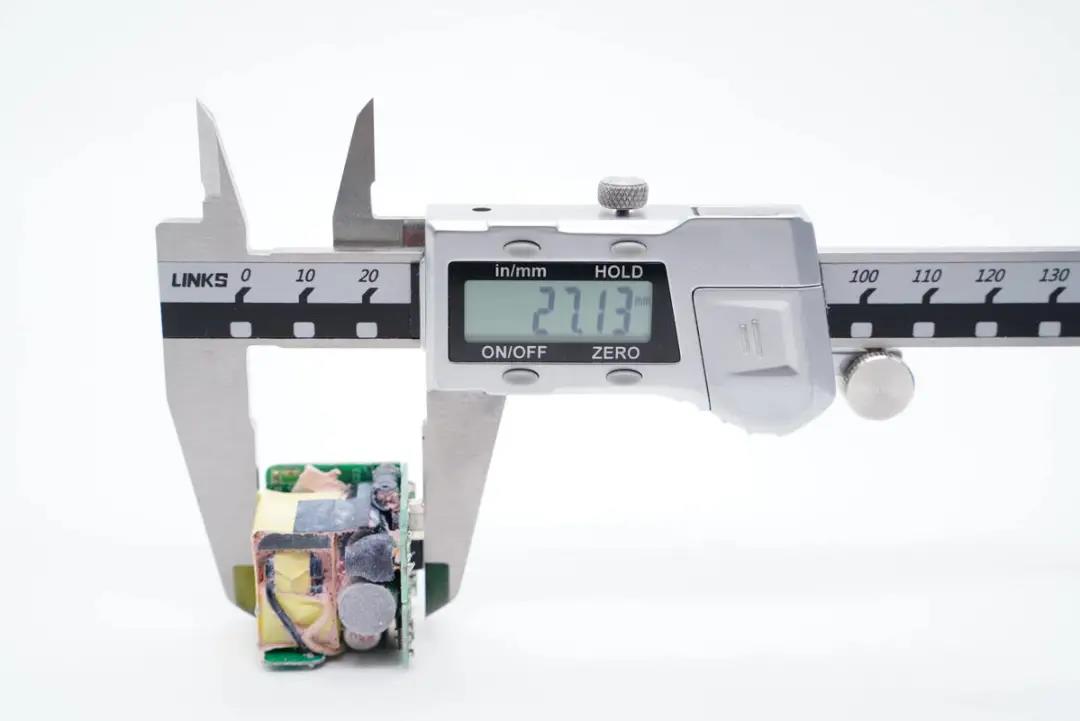

厚度為27.13mm。

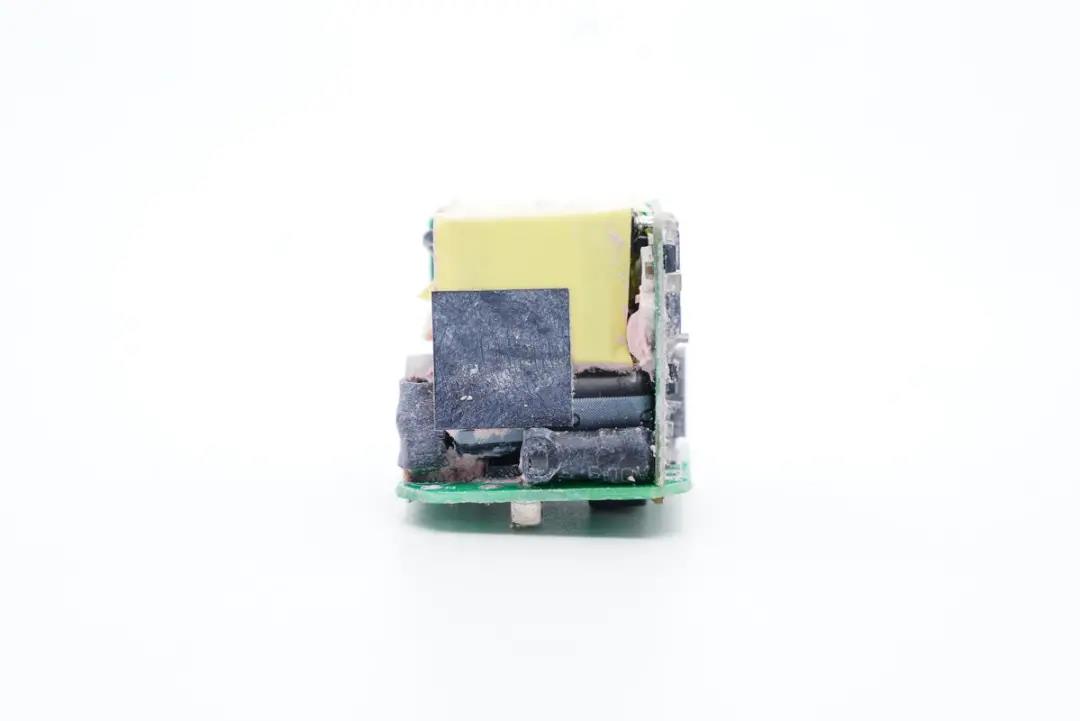

輸入端一覽，共模電感和工字電感外套絕緣管，變壓器貼有絕緣隔離板。

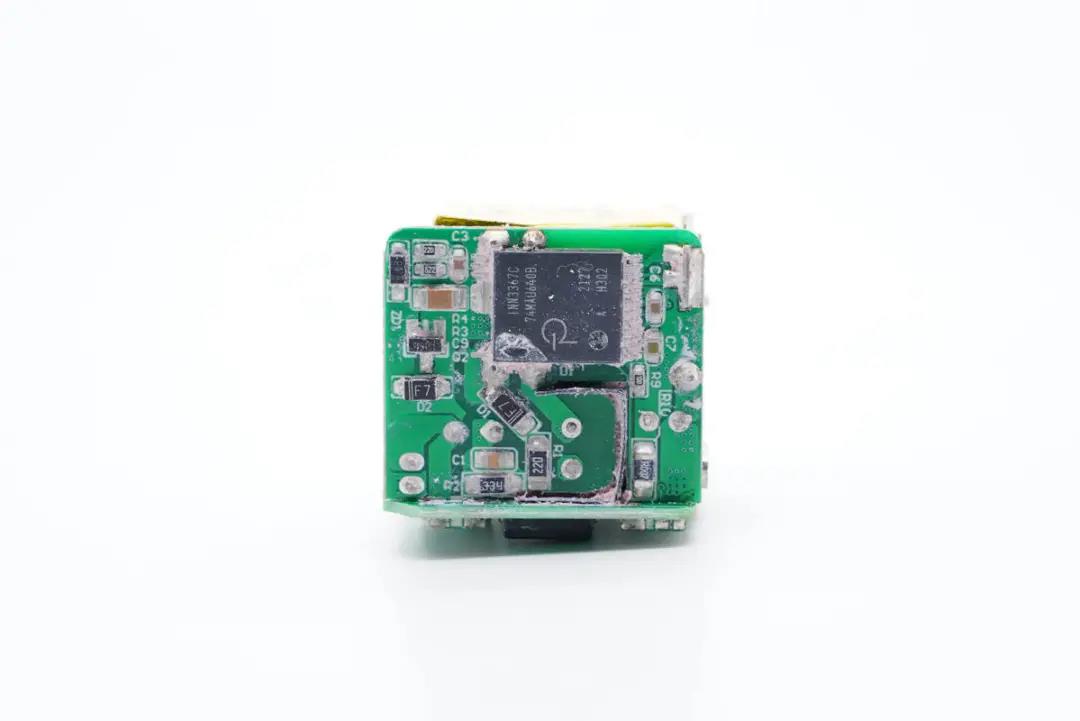

側邊小板背面設有開關電源主控芯片。

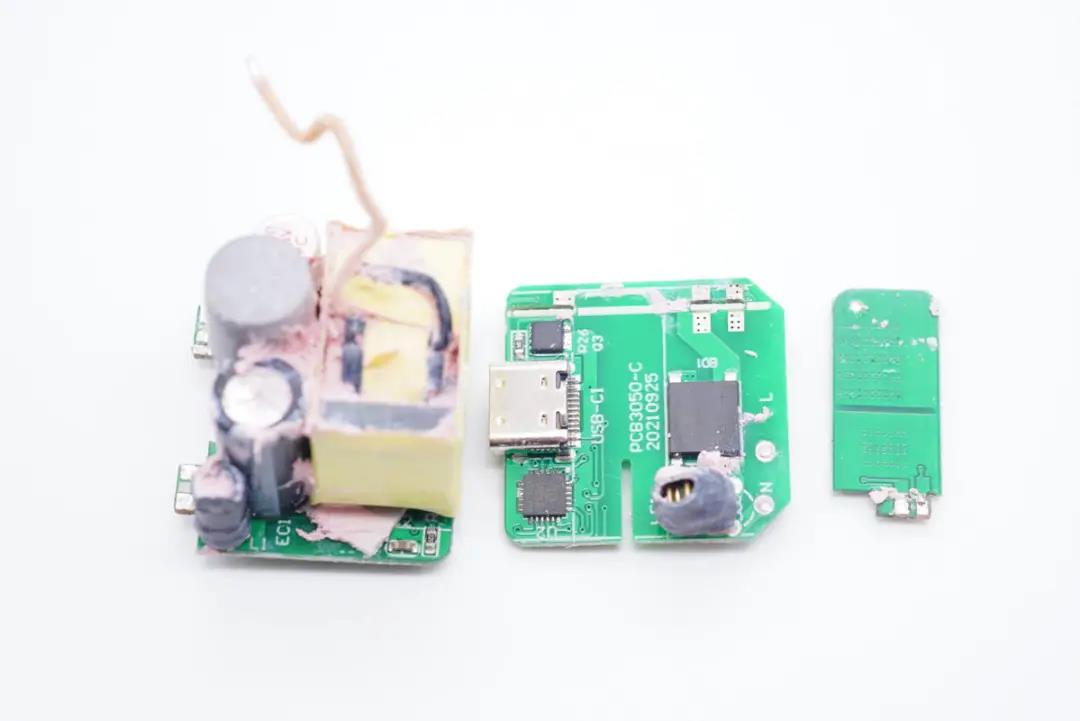

將模塊拆分開，側邊小板正面還有變壓器、另一顆電解電容以及輸出濾波固態電容。

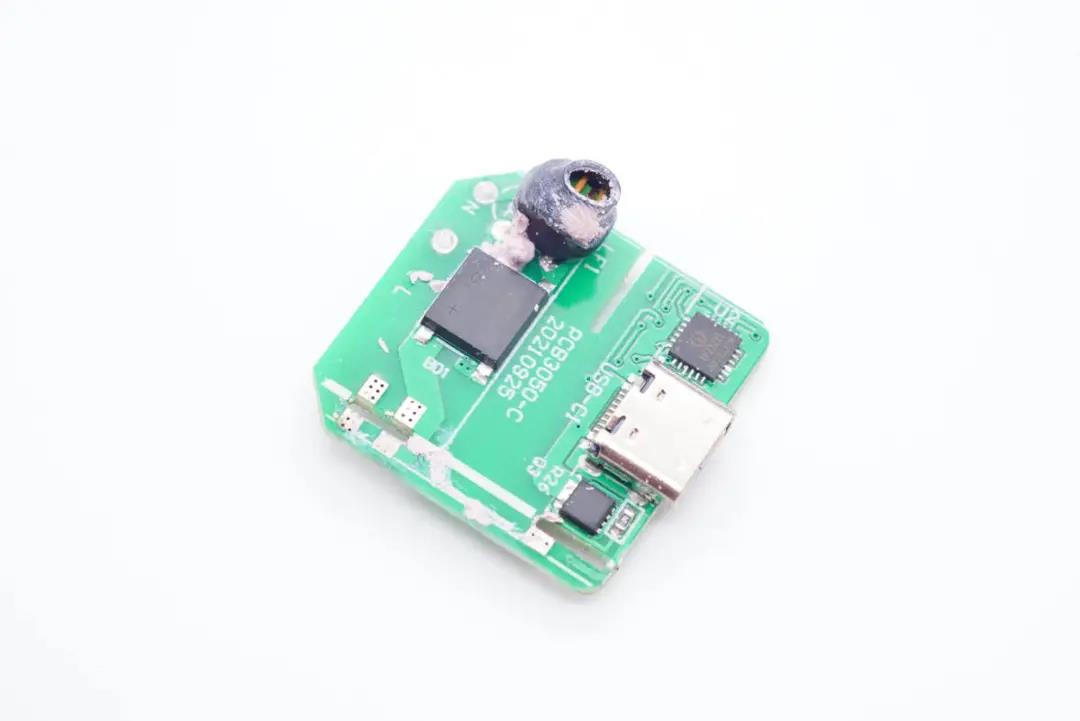

另一塊小板初級側設有整流橋，次級側設有協議芯片和輸出VBUS開關管。

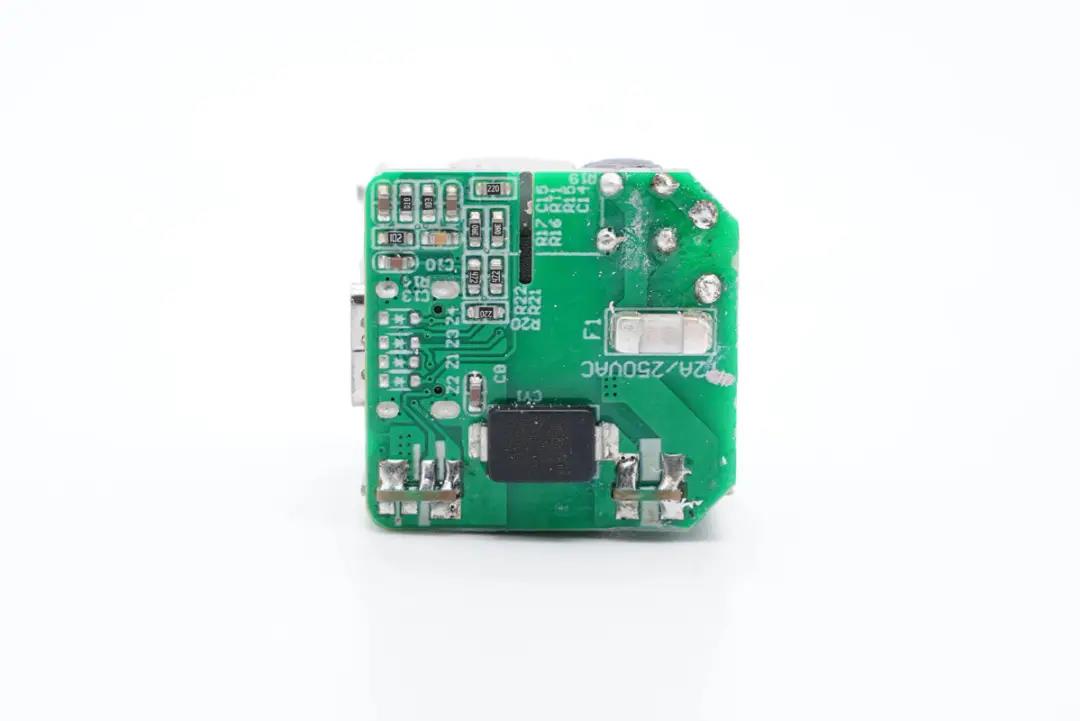

背面設有保險絲和貼片Y電容。

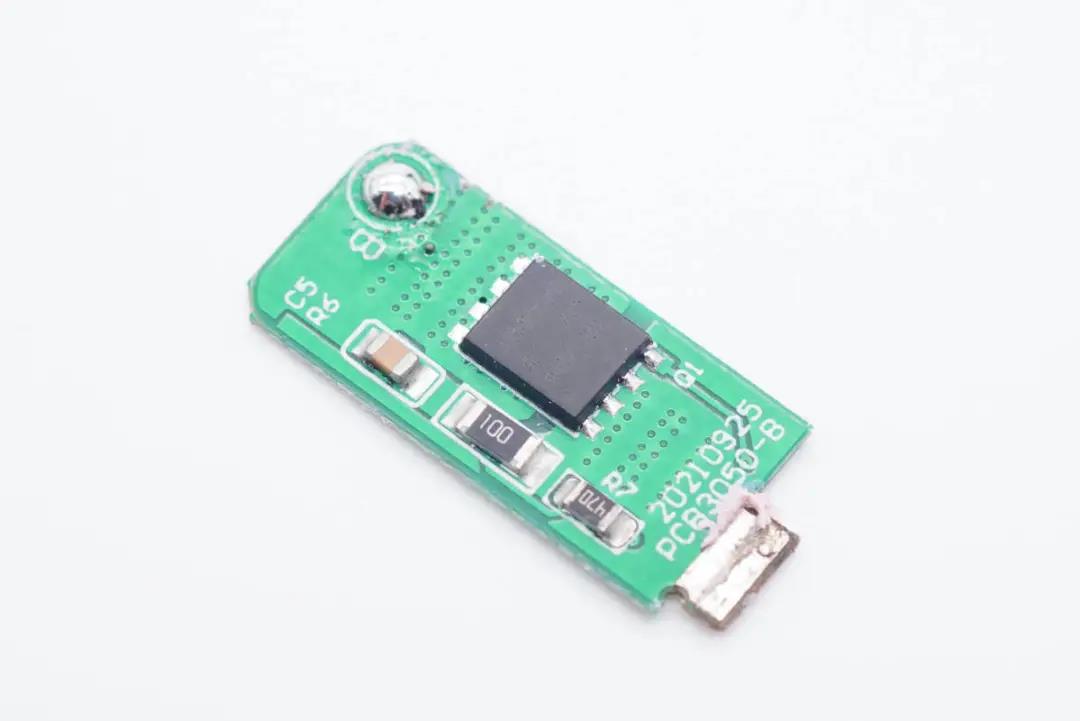

第三塊小板上有一顆同步整流管。

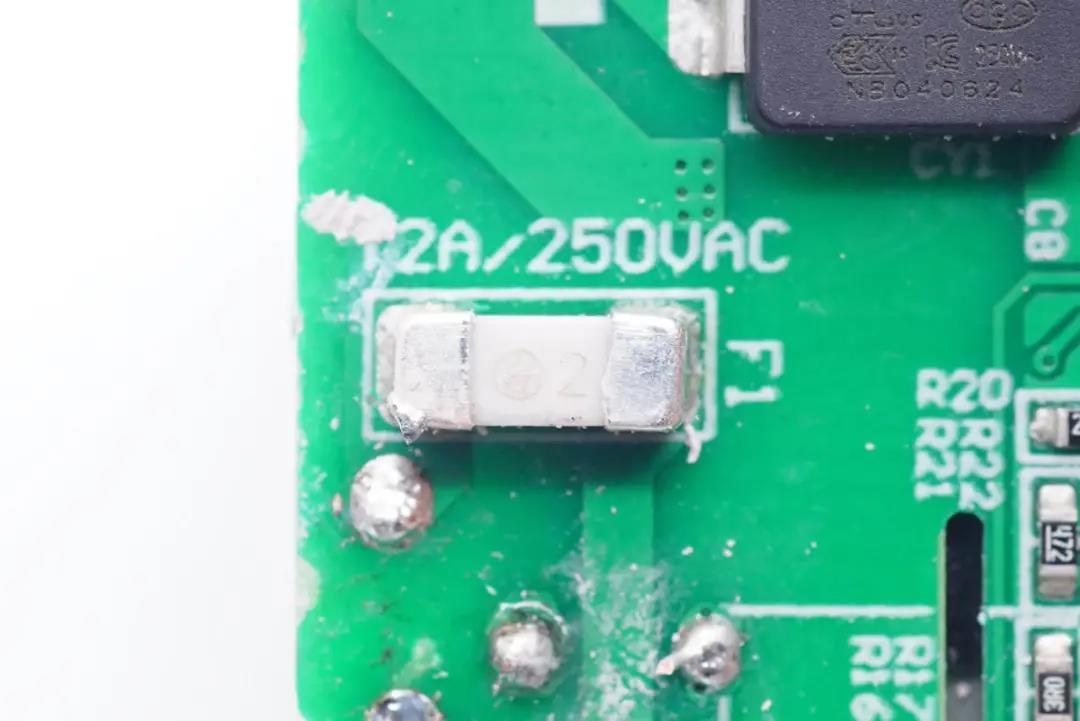

貼片保險絲特寫，額定電流2A。

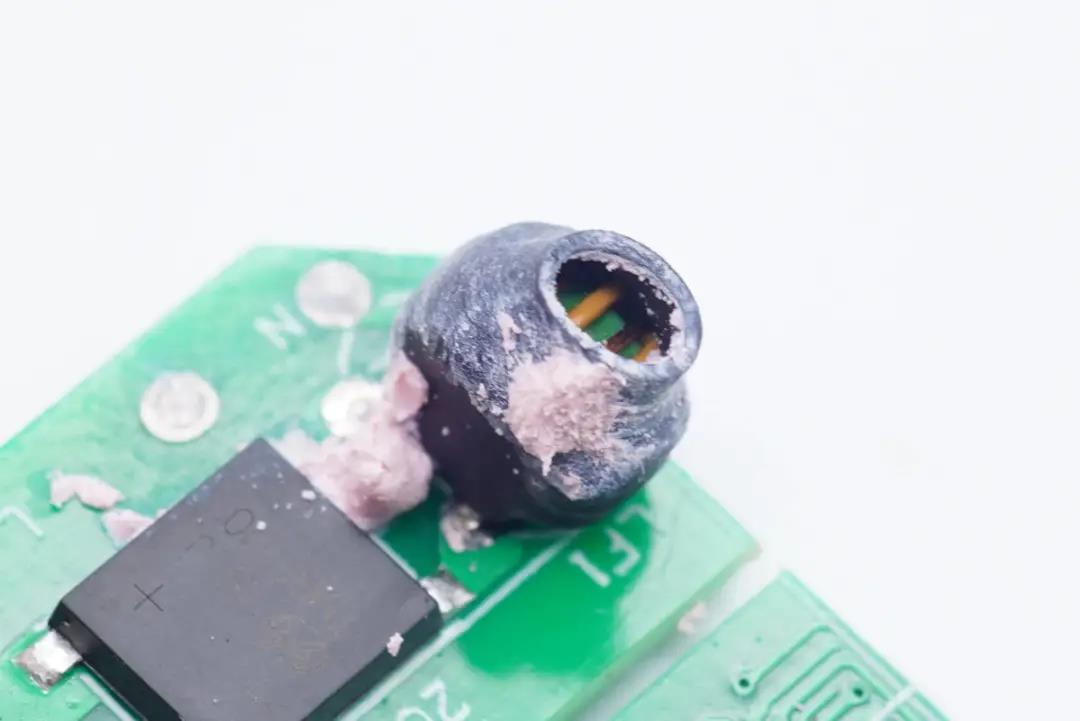

共模電感雙線繞制外套絕緣管，用于濾除EMI干擾。

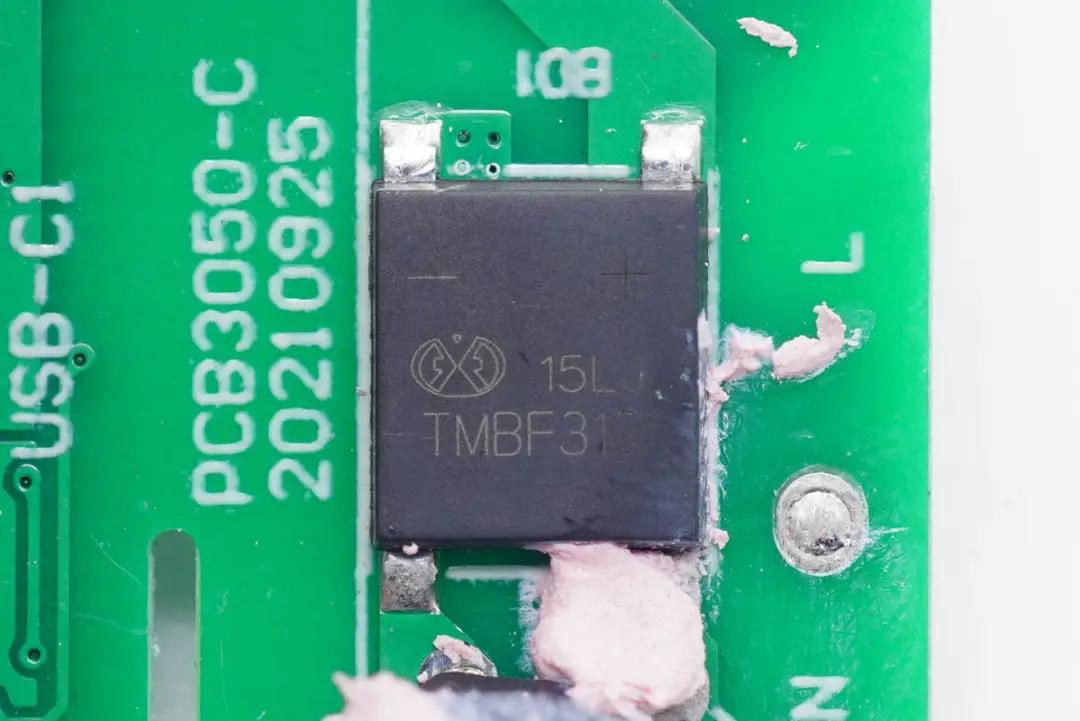

TMBF310整流橋。

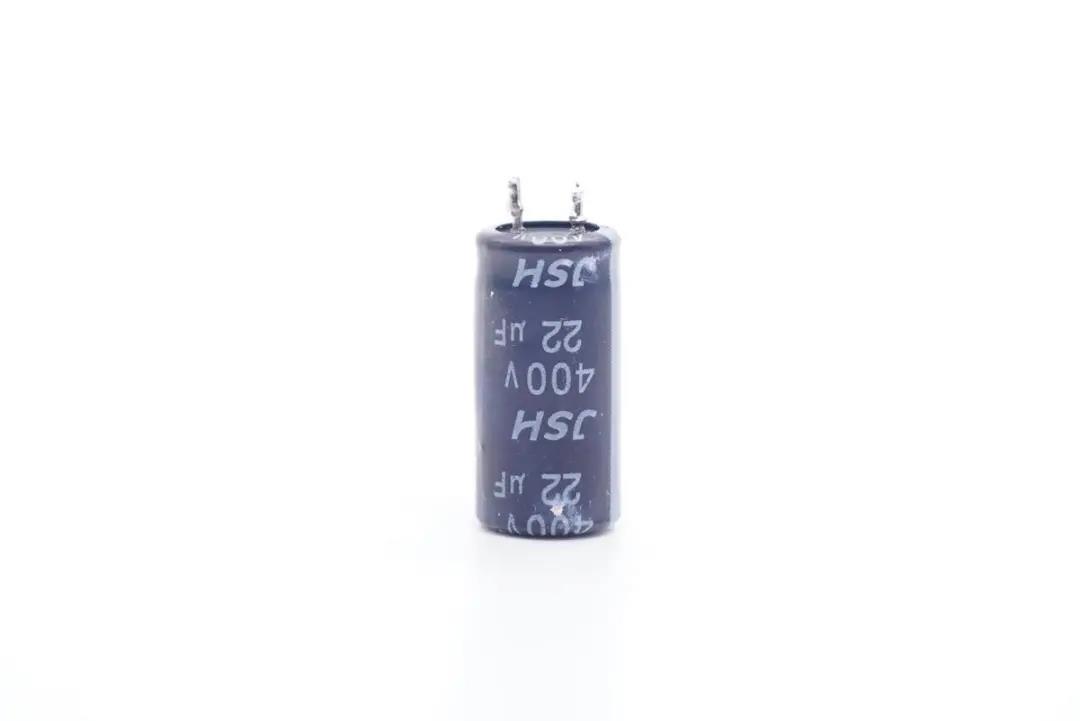

高壓濾波電解電容來自益陽萬京源，規格為400V 22μF。

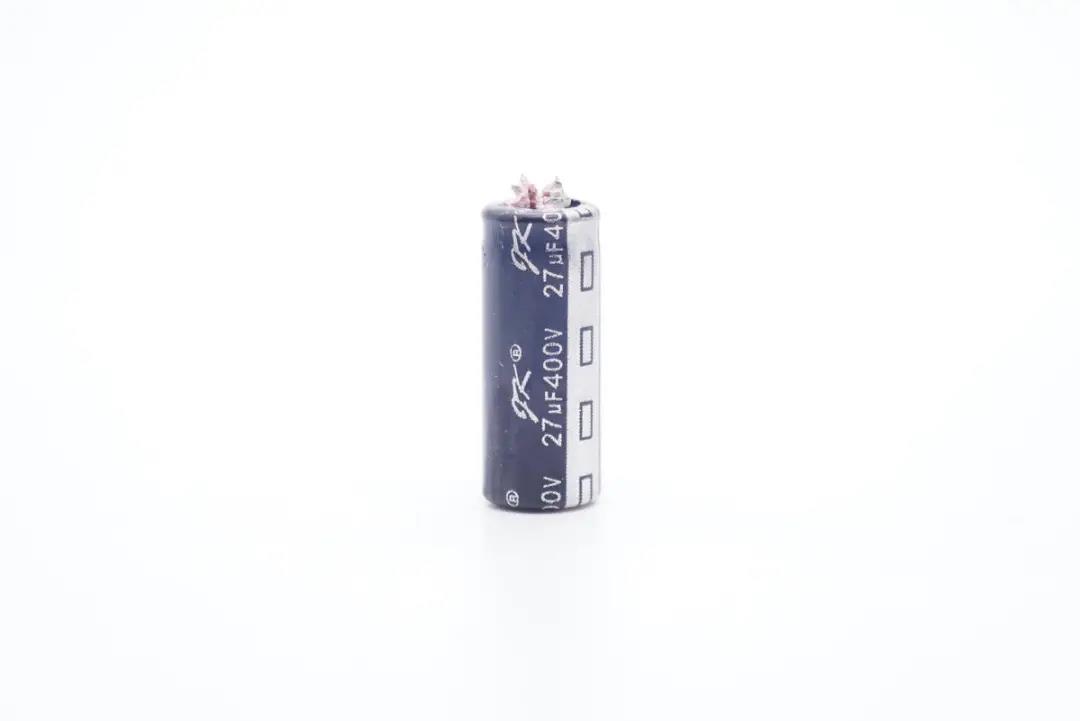

另一顆來自軍康，規格為400V 27μF。

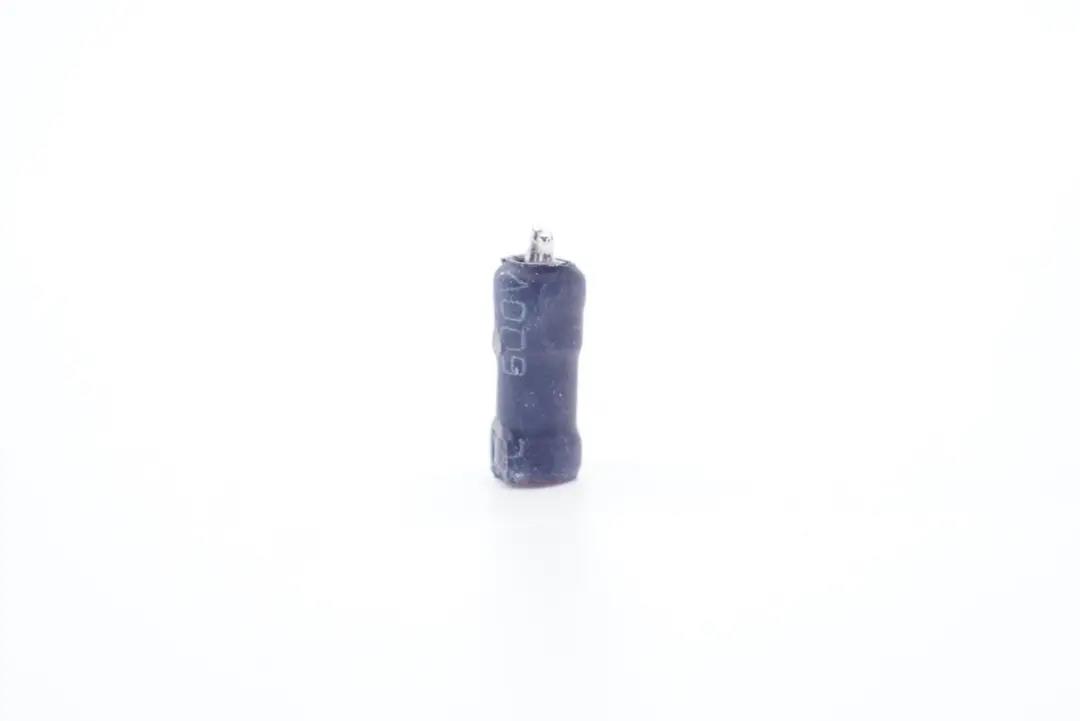

工字電感外套絕緣管。

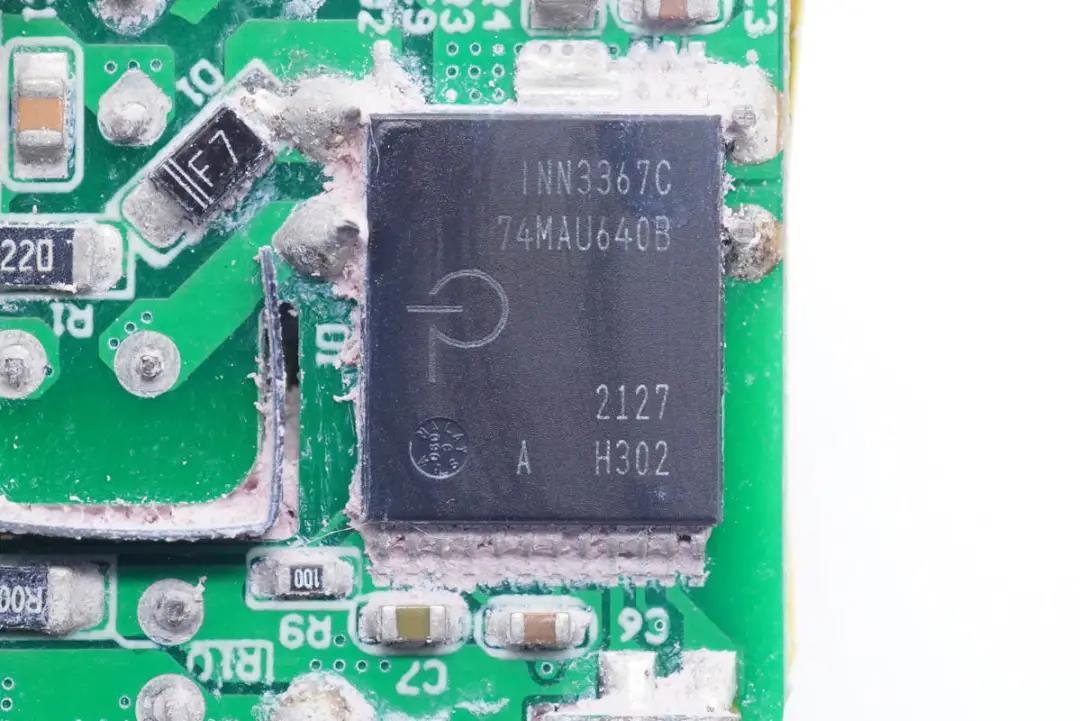

開關電源主控芯片采用PI INN3367C，集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC，適合應用于高效率USB PD 3.0 + PPS/QC適配器。

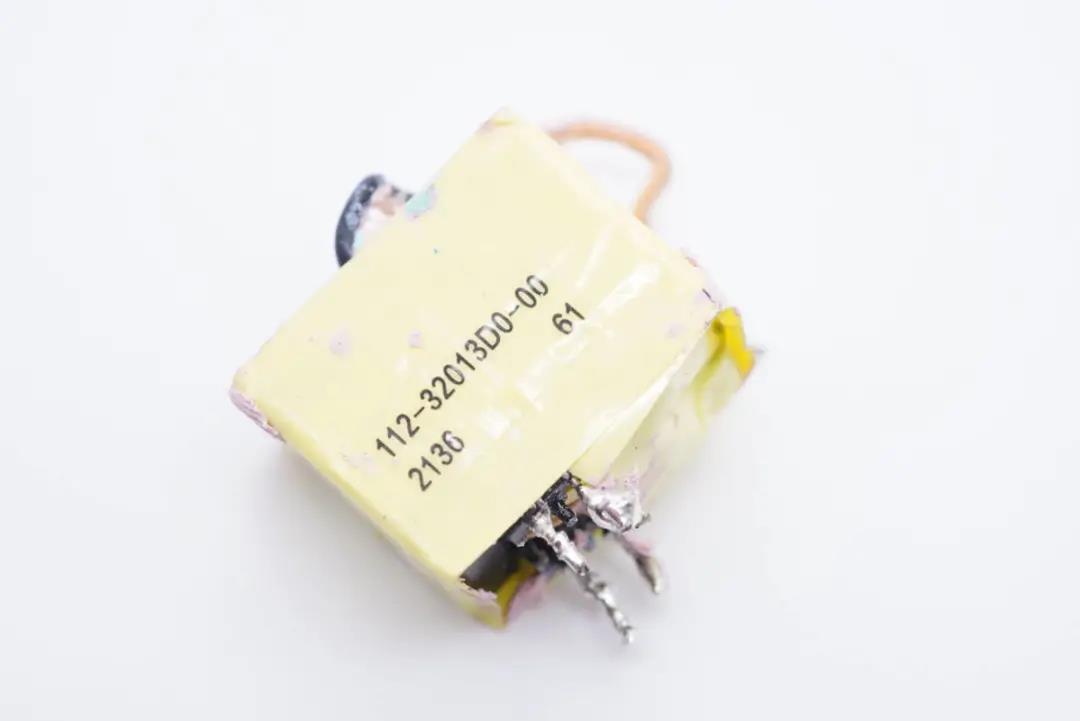

變壓器特寫。

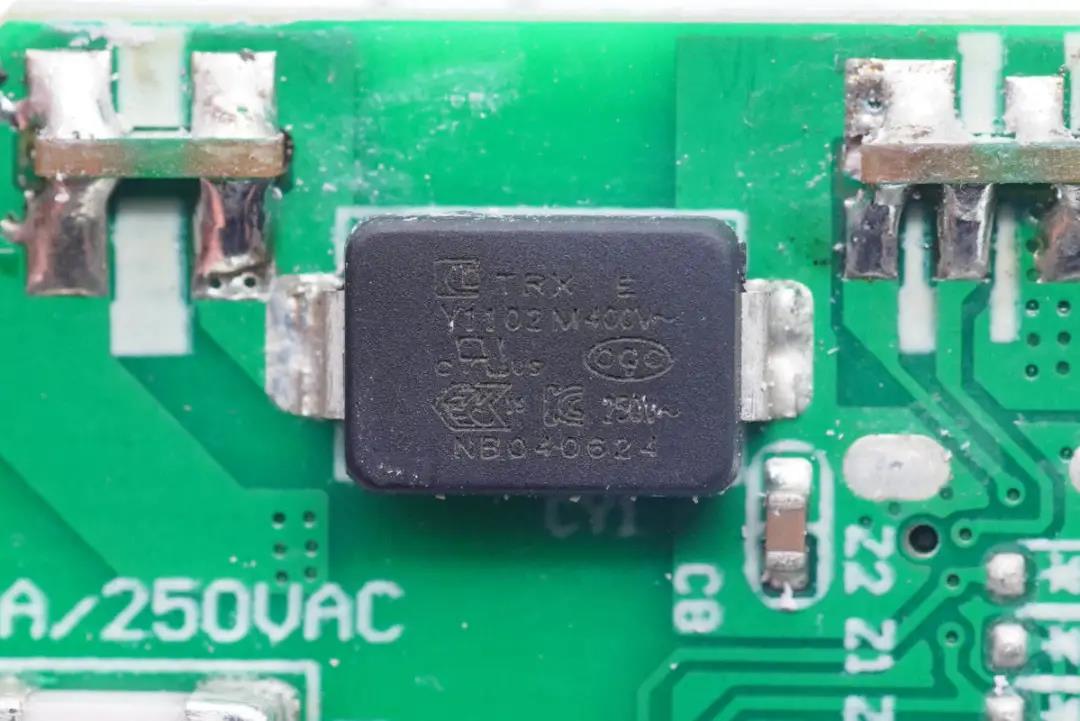

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

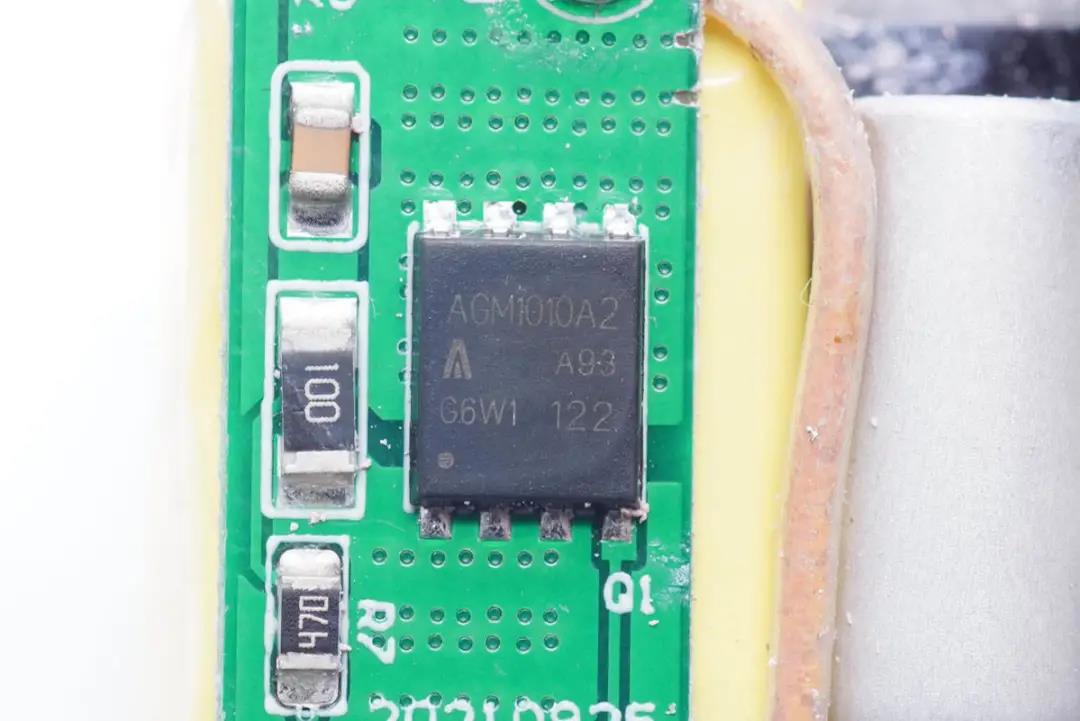

同步整流管采用AGMsemi AGM1010A2。

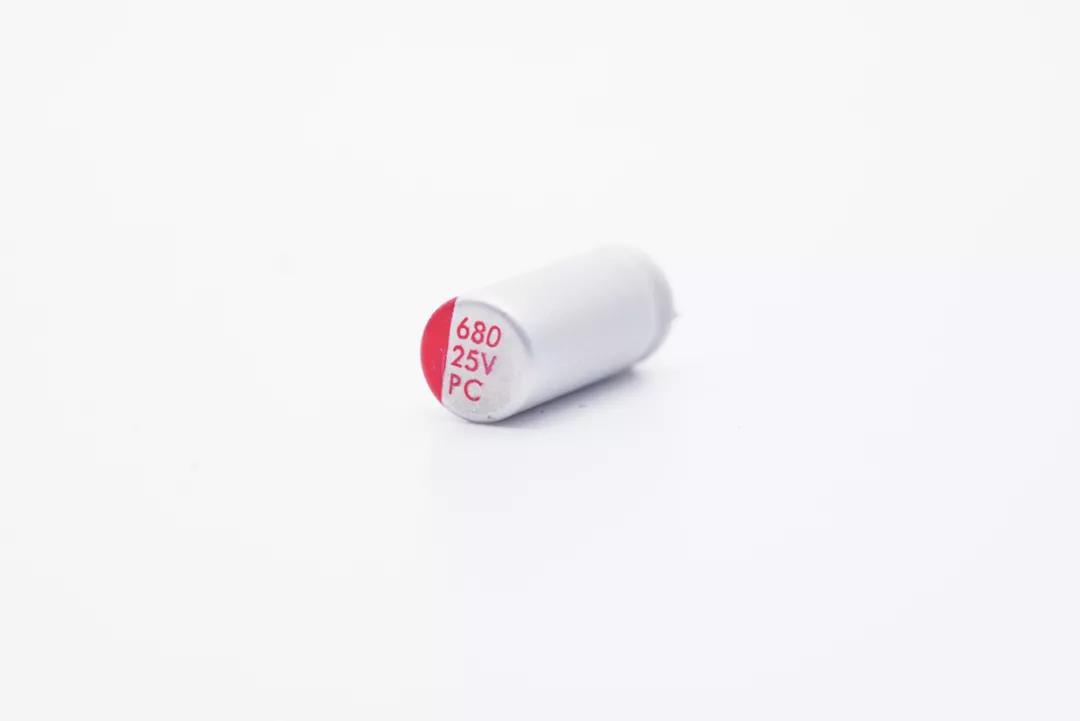

輸出濾波固態電容特寫，規格為25V 680μF。

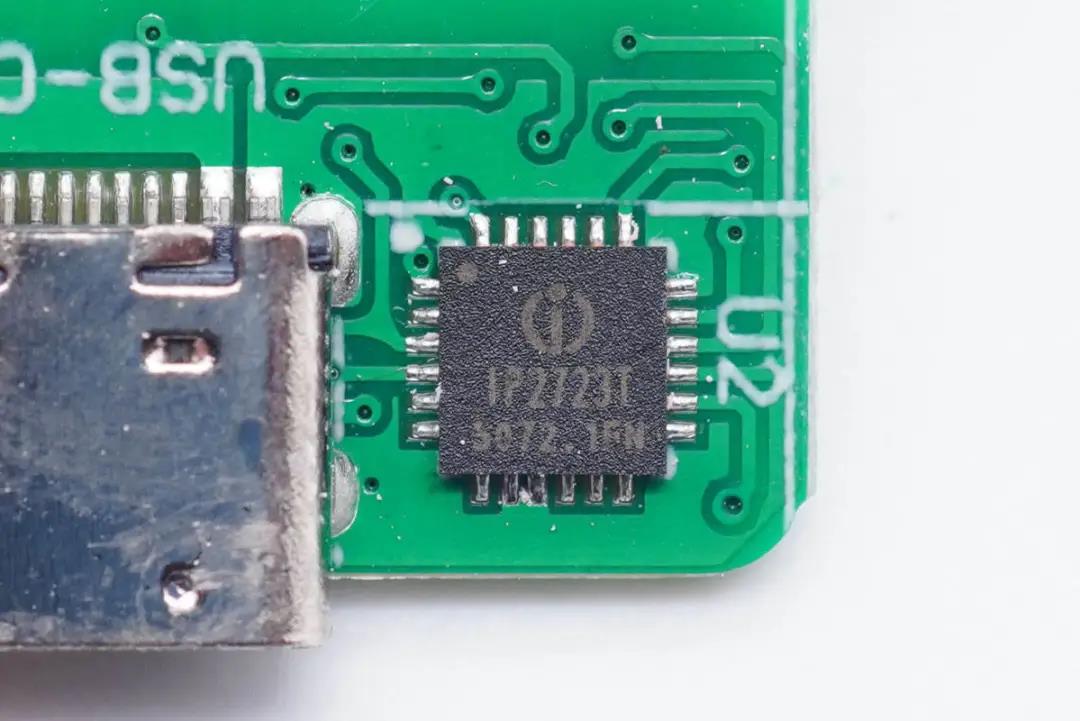

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

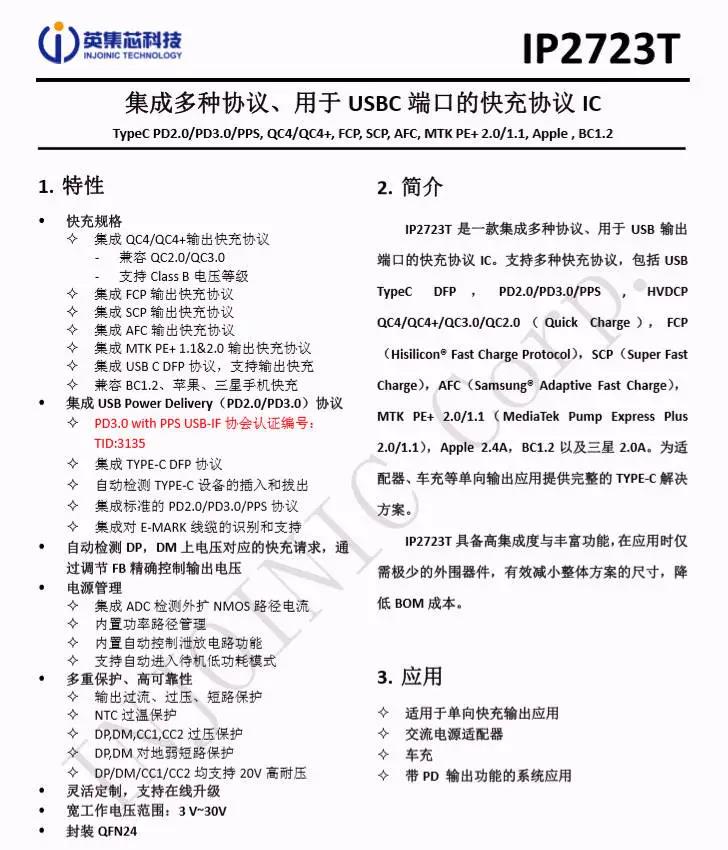

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

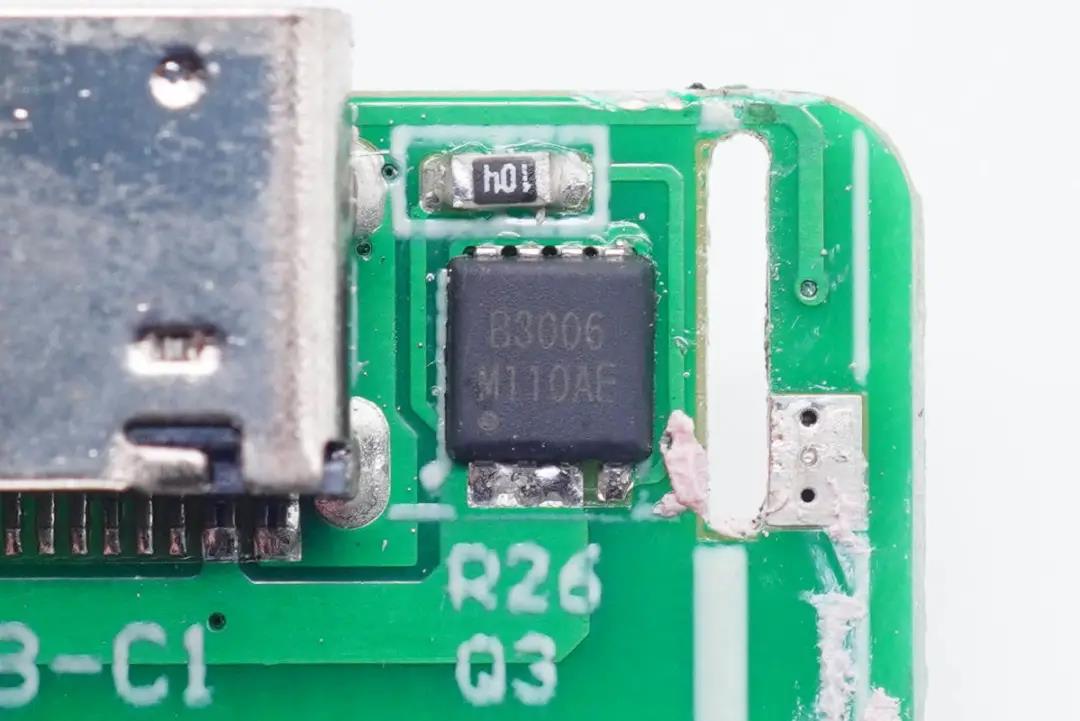

輸出VBUS開關管特寫，絲印B3006。

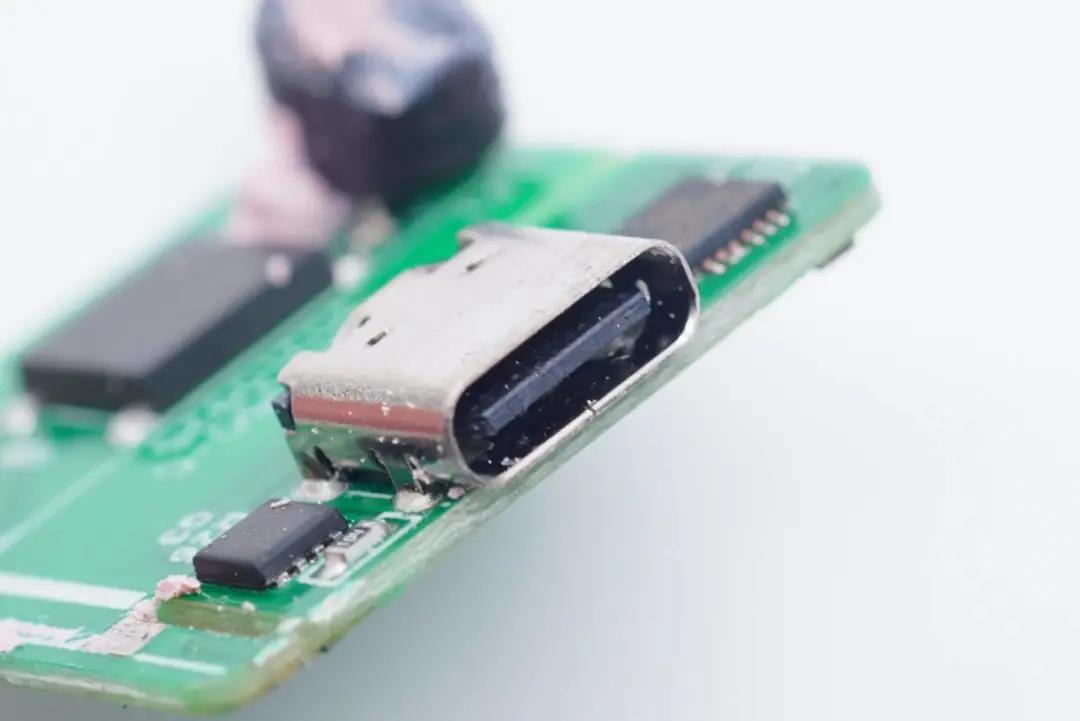

USB-C母座特寫，過孔焊接。

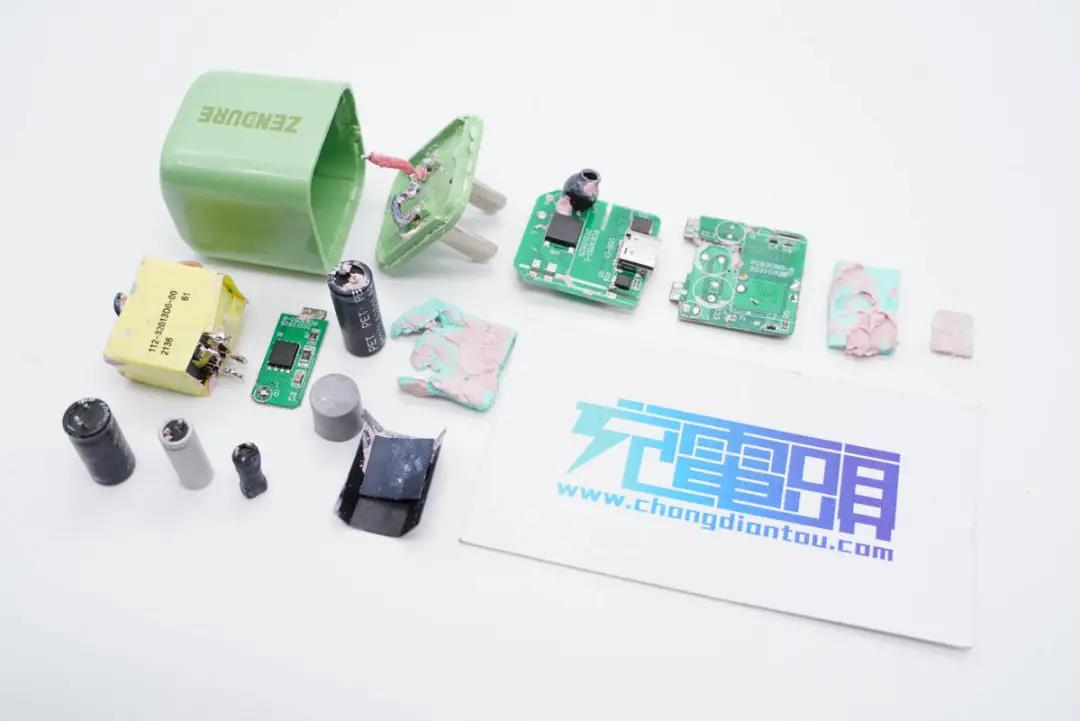

全部拆解完畢，來張全家福。

充電頭網拆解總結

征拓迷你33W快充機身光滑邊角圓潤，使用手感好。產品擁有綠、青、白、紫、粉五種豐富配色，整體小巧靚麗，更能俘獲各類群體的心。充電器兼容QC、AFC、FCP、SCP、PD3.0、PPS快充協議，具備5-20V固定電壓檔位以及一組3.3-11V3A PPS電壓檔位，性能實用，滿足蘋果、華為、小米等大品牌的設備充電需求。

充電器采用三塊小PCB板組合焊接，模塊貼有導熱墊以及包裹納米材料，設有絕緣隔離板，元件打膠處理。采用PI INN3367C InnoSwitch3-Pro技術高集成電源芯片，蘋果原裝快充同廠品牌芯片，還采用了英集芯IP2723T認證協議IC，整體方案成熟穩定。
