知名電商品牌Baseus倍思目前已經推出了多款氮化鎵快充產品，包括此前拆解的65W 2C1A、120W 2C1A、45W雙USB-C口以及45W 1AC、新款65W 2C1A等，成為了名副其實的擁有氮化鎵快充產品最多的品牌。

今天充電頭網要為大家分享的是倍思45W 1A1C氮化鎵快充的拆解，這款產品基本延續了倍思65W氮化鎵快充經典外形設計風格，長條形狀搭配折疊插腳，攜帶非常便攜。單口輸出時，USB-C接口支持最大45W輸出功率，可為大部分筆電、手機進行快充；雙口輸出時為30+18W的配置，功率智能分配，滿足兩臺設備同時快充的應用場景。下面就來看這款產品的詳細拆解。

一、倍思45W氮化鎵充電器外觀

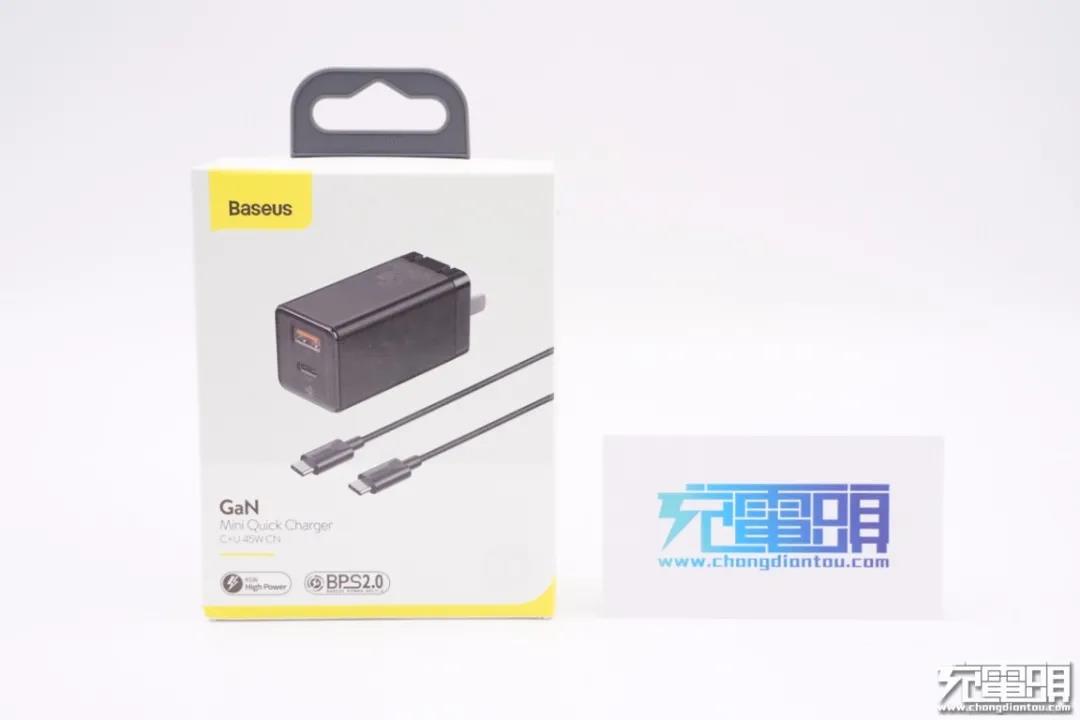

包裝盒采用倍思典型黃白配色，頂部帶有掛鉤方便懸掛展示，正面印有Baseus品牌、充電器和數據線外觀圖、GaN、Mini Quick Charger和C+U 45W等字樣。

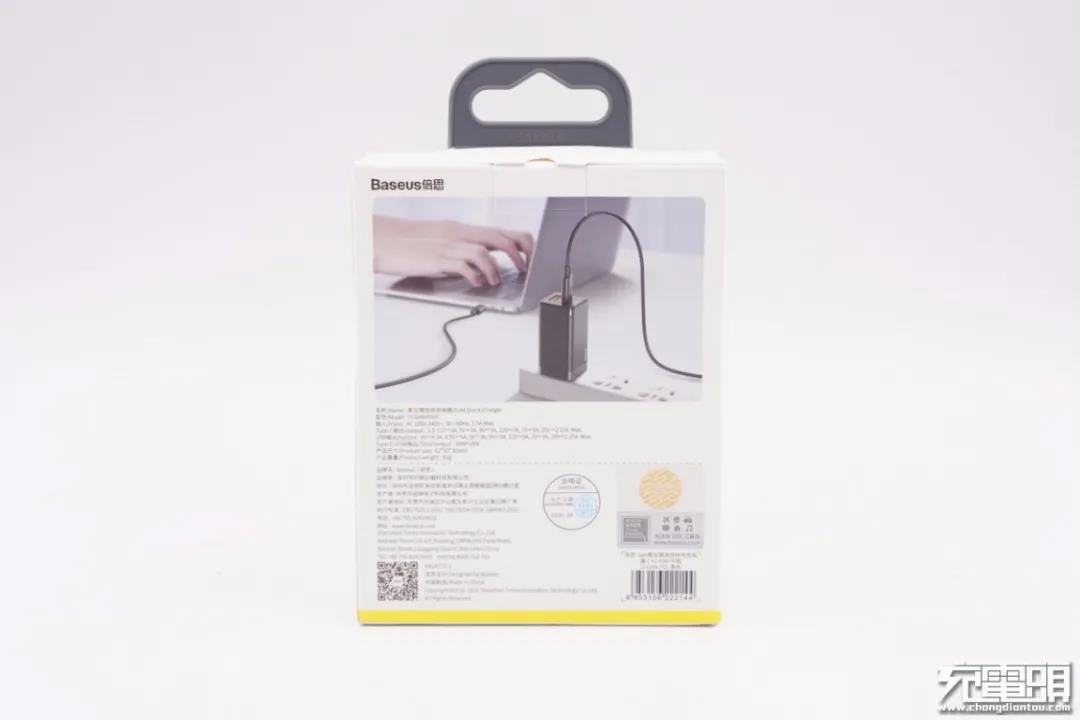

盒子背面是產品使用場景圖以及相關參數信息。

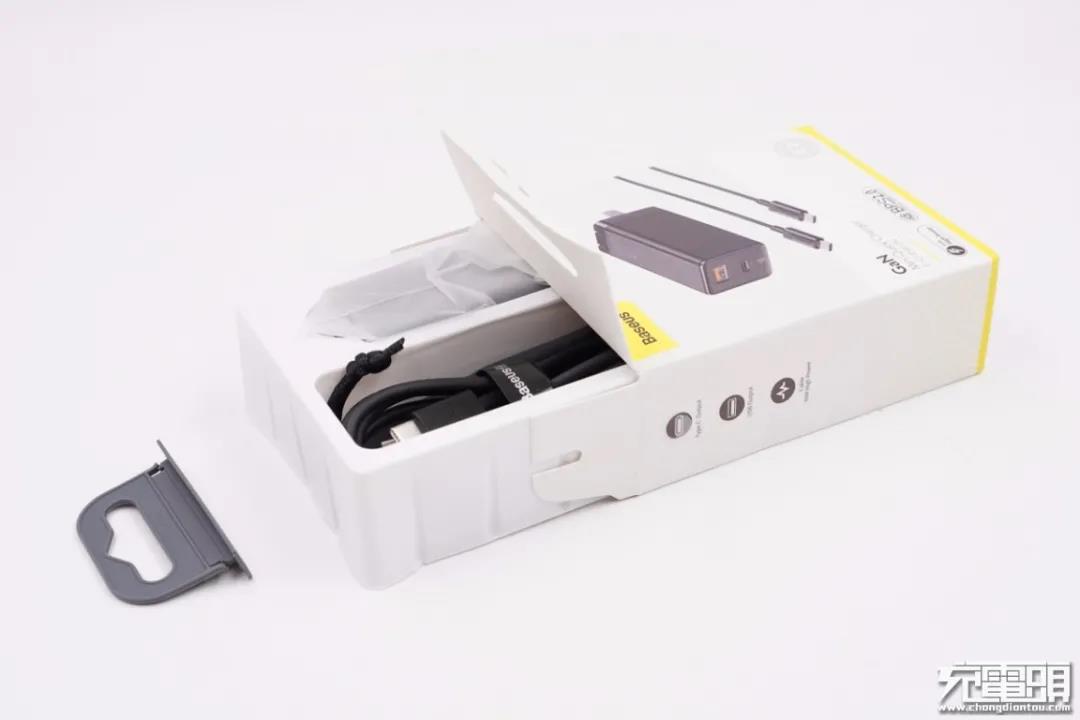

內部塑料盒設計有兩個凹槽，分別用來放置充電器和數據線。

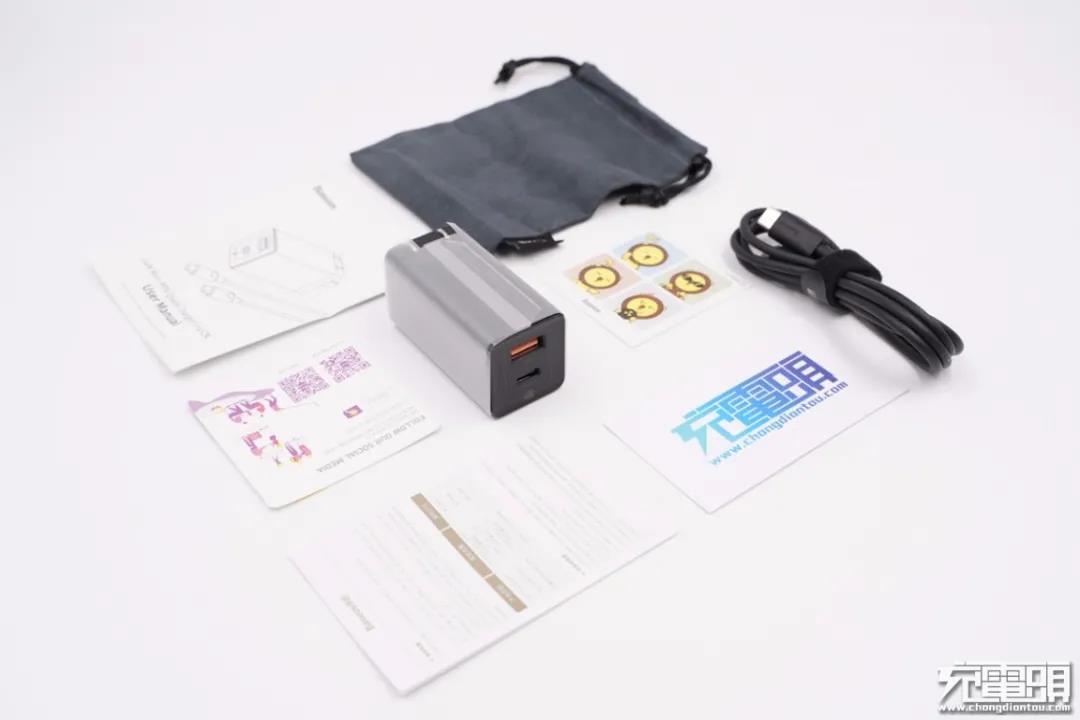

包裝內全部東西一覽，包括充電器、C to C數據線、收納袋、使用說明書和保修卡。

充電器機身包裹防刮塑料膜。

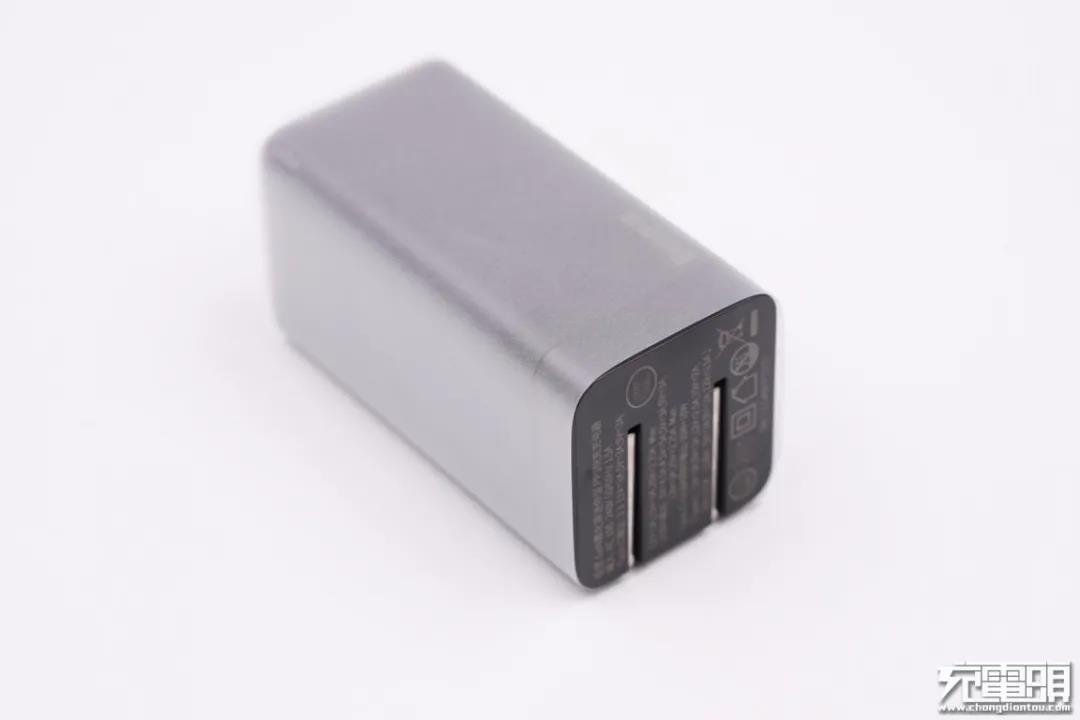

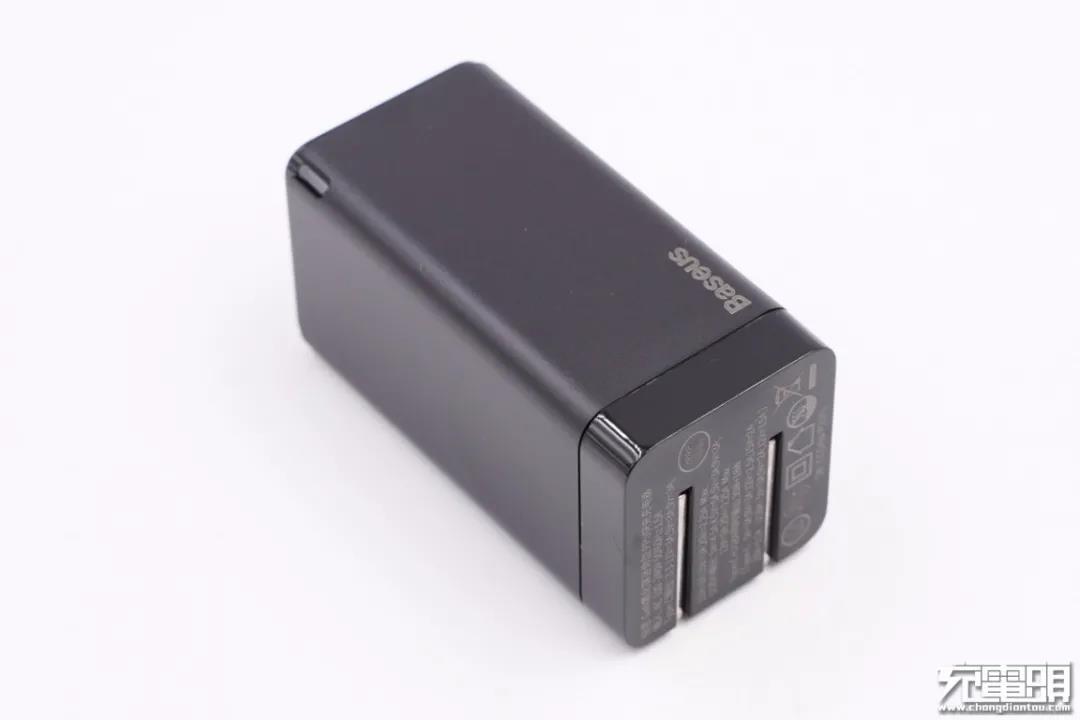

倍思45W氮化鎵充電器形狀為長方體，機身修長，主體機身殼表面啞光處理，靠近輸入端區域則為亮面設計，腰身各面之間過渡圓潤。

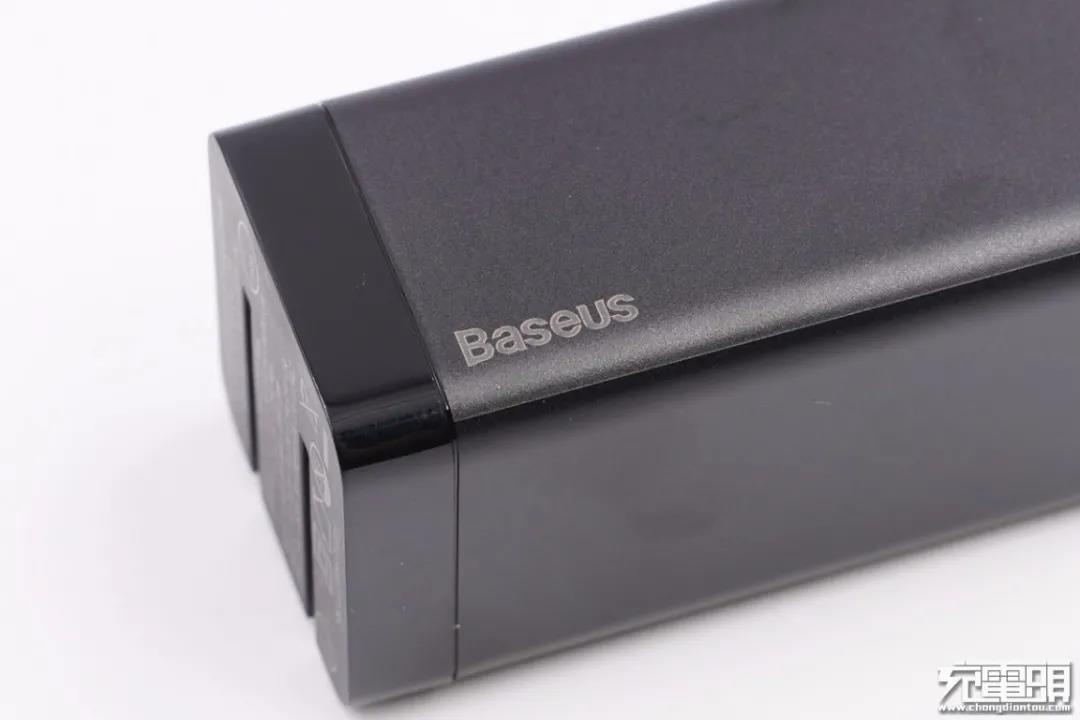

靠近輸入端處有Baseus品牌logo。

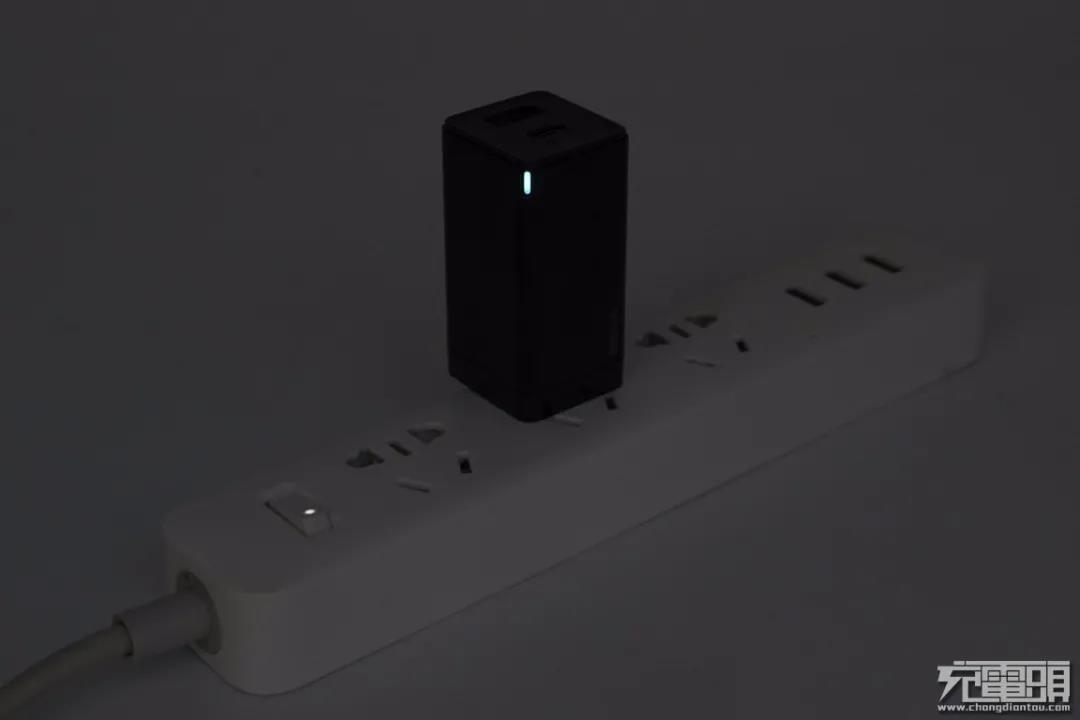

而靠近輸出端一角設計有夜光燈，方便夜間充電時確定位置。

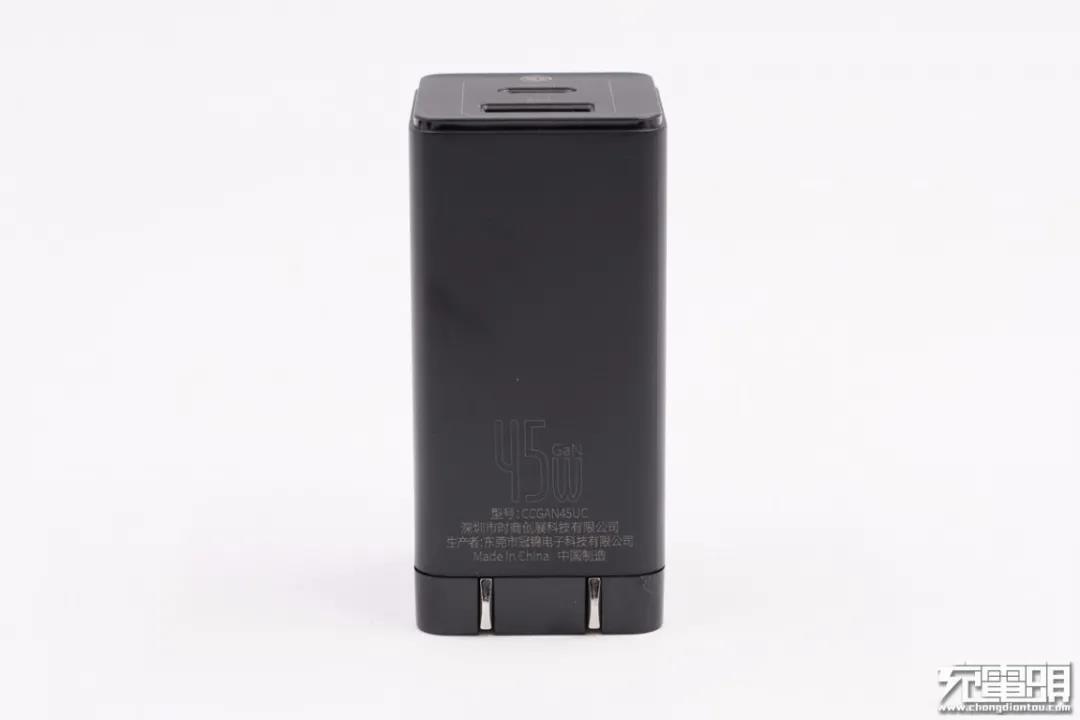

另一側面印有45W功率；型號：CCGAN45UC，品牌方：深圳市時商創展科技有限公司以，生產者：東莞冠錦電子科技有限公司。

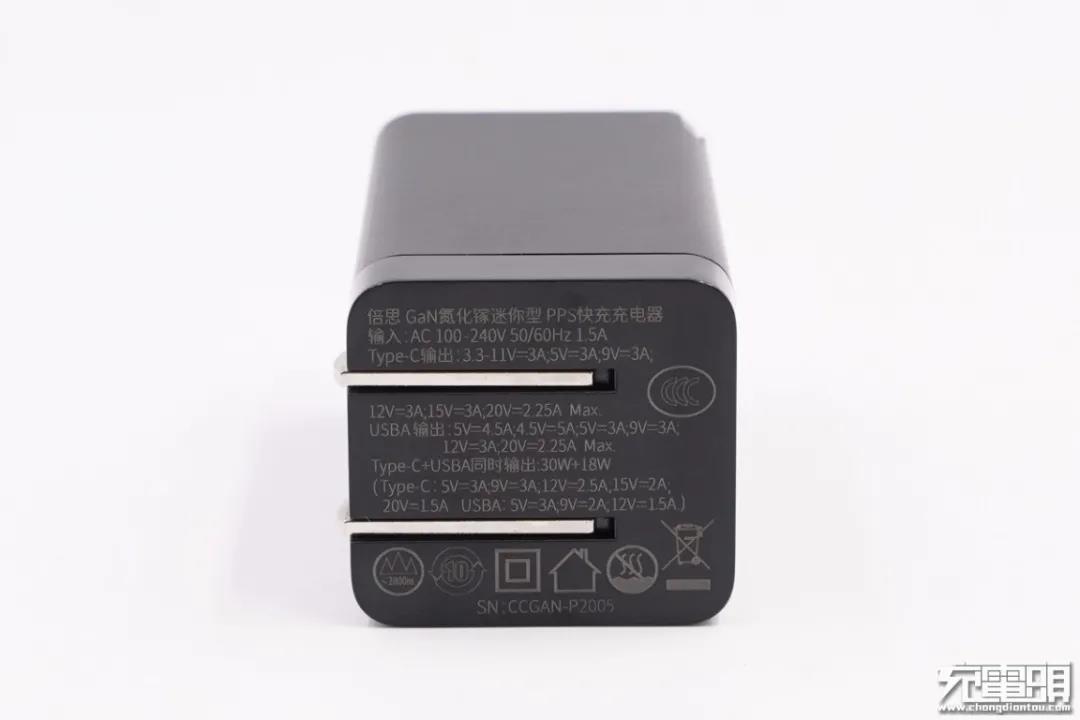

輸入端外殼上標注有充電器的相關參數信息
輸入：100-240V~50/60HZ 1.5A
USB-C輸出：3.3-11V/3A，5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A  Max
USB-A輸出：4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/3A、20V/2.25A Max
USB-C+USB-A輸出：30W+18W（USB-C：5V/3A、9V/3A、12V/2.5A、15V/2A；USB-A：5V/3A、9V/2A、12V/1.5A）
產品已經通過了3C認證。

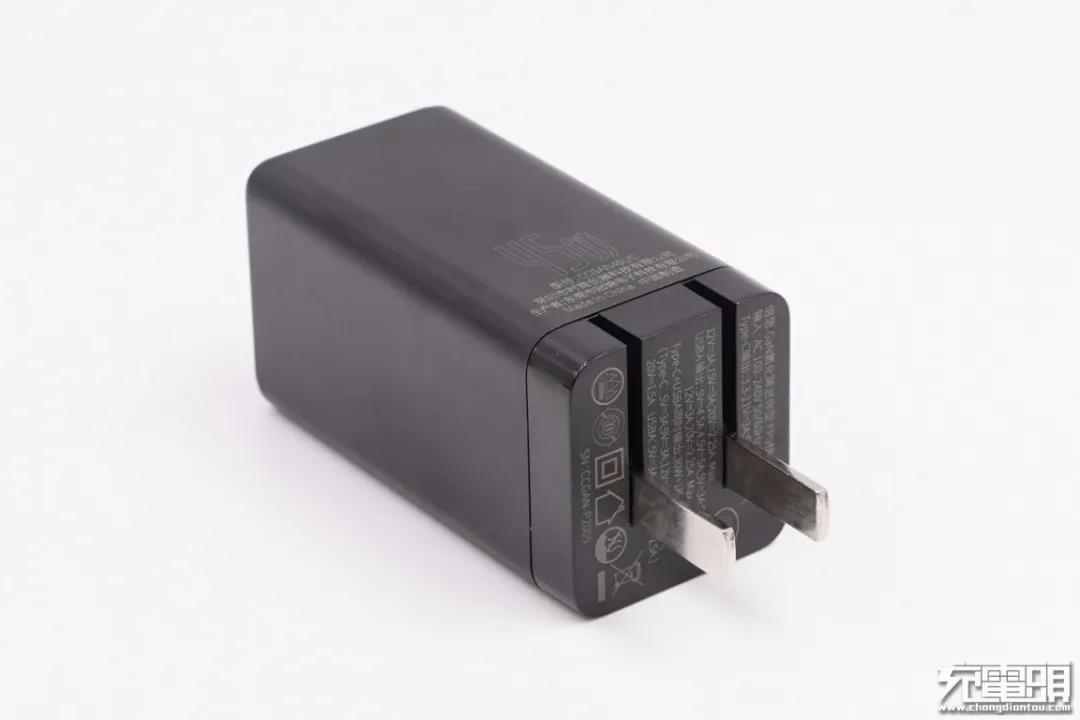

充電器配備的是可折疊國標插腳，便于收納，攜帶方便。

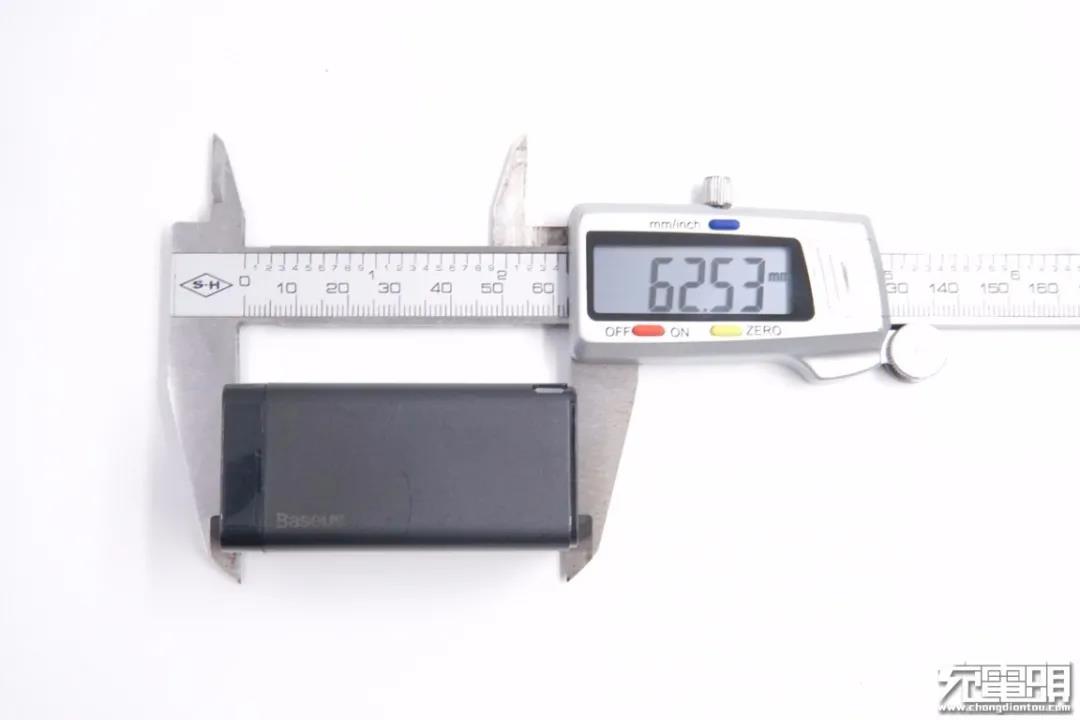

使用游標卡尺實測充電器長度為62.53mm。

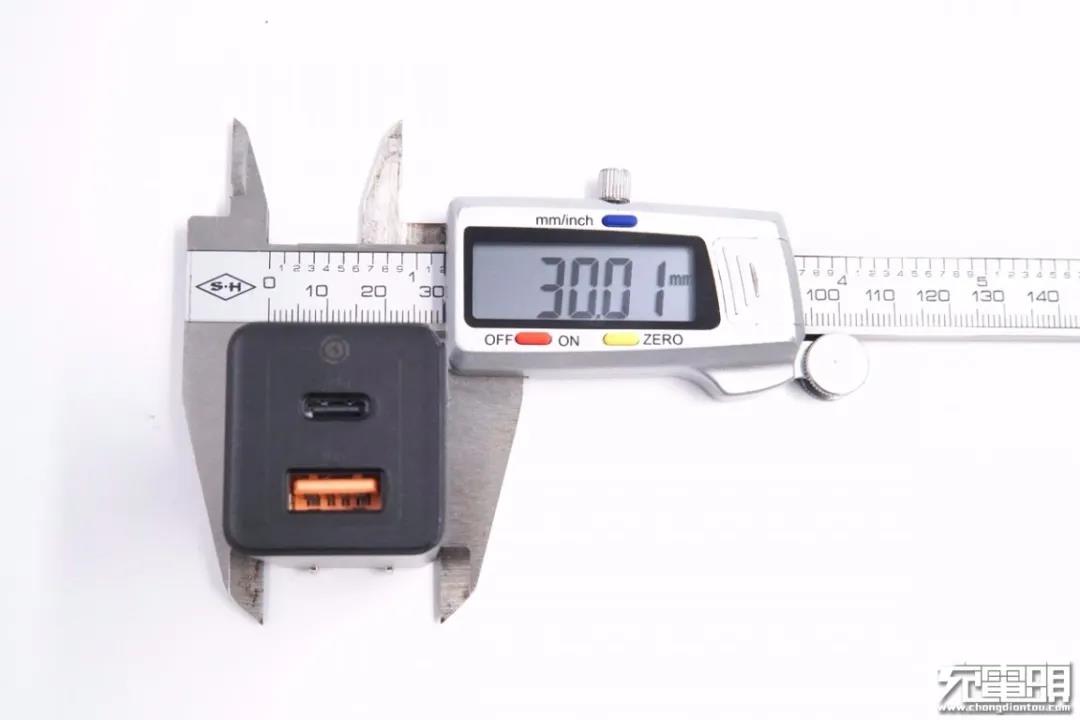

厚度為30.01mm。

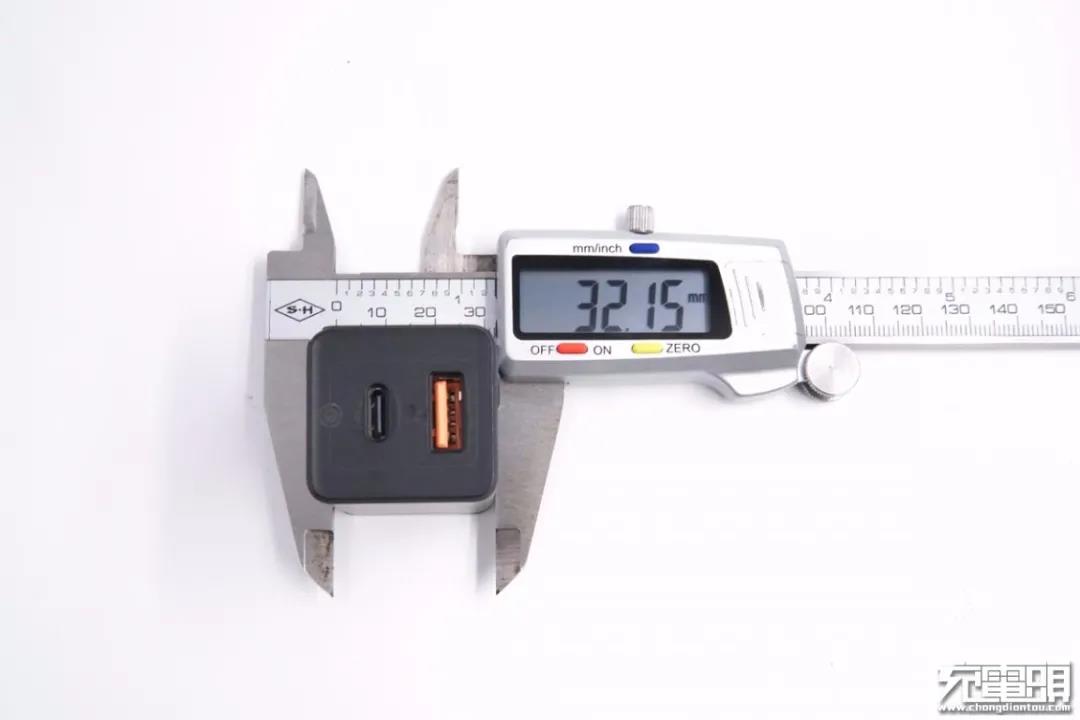

高度為32.15mm。

和蘋果61W充電器大小比較，倍思這款要小得多。

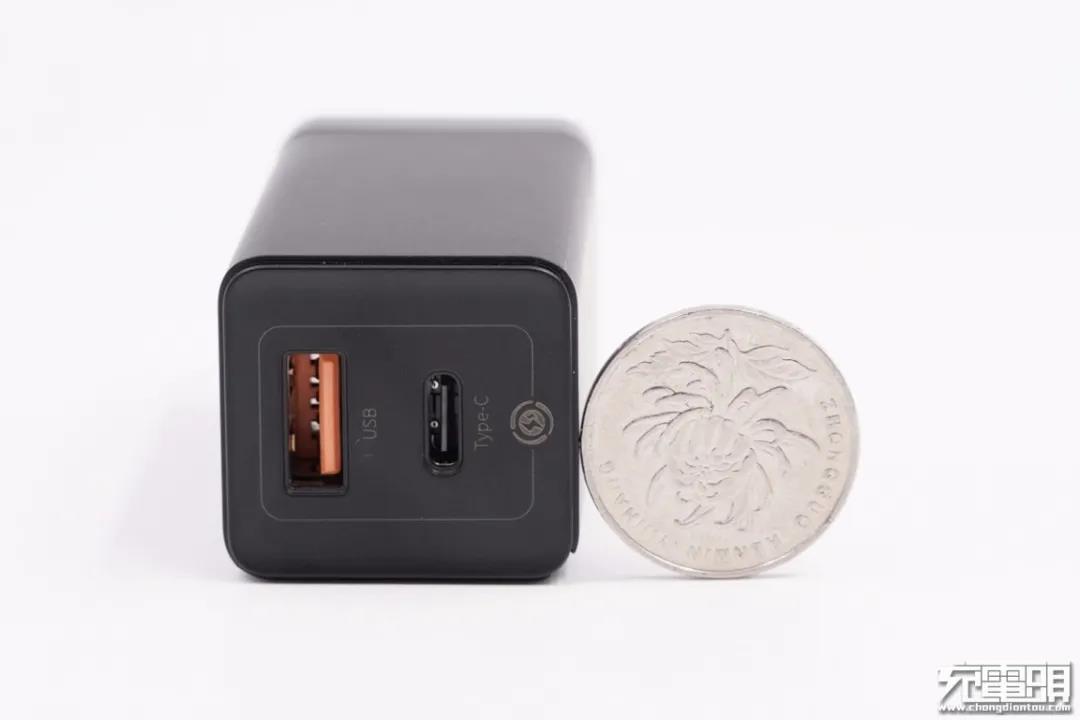

充電器橫截面和一元硬幣大小直觀比較。

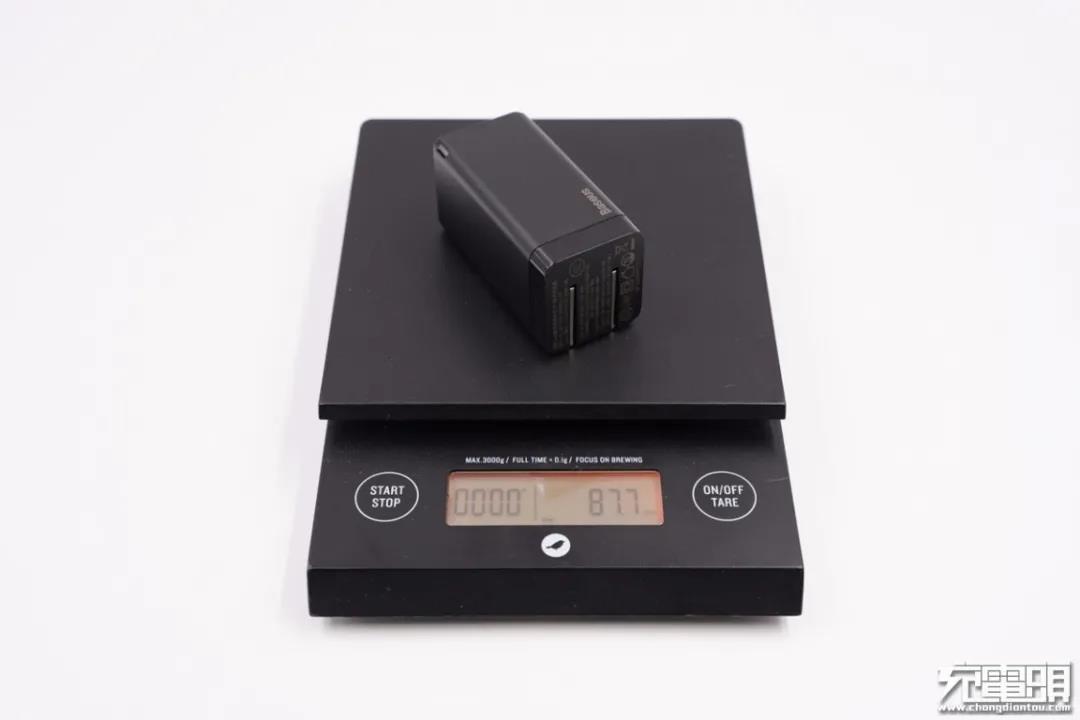

充電器凈重約為88g。

使用ChargerLAB POWER-Z KT002檢測USB-A口的輸出協議，顯示支持Apple 2.4A、Samsung 5V/2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP多個快充協議，其中最高支持20V輸出，可滿足標稱的45W輸出功率。

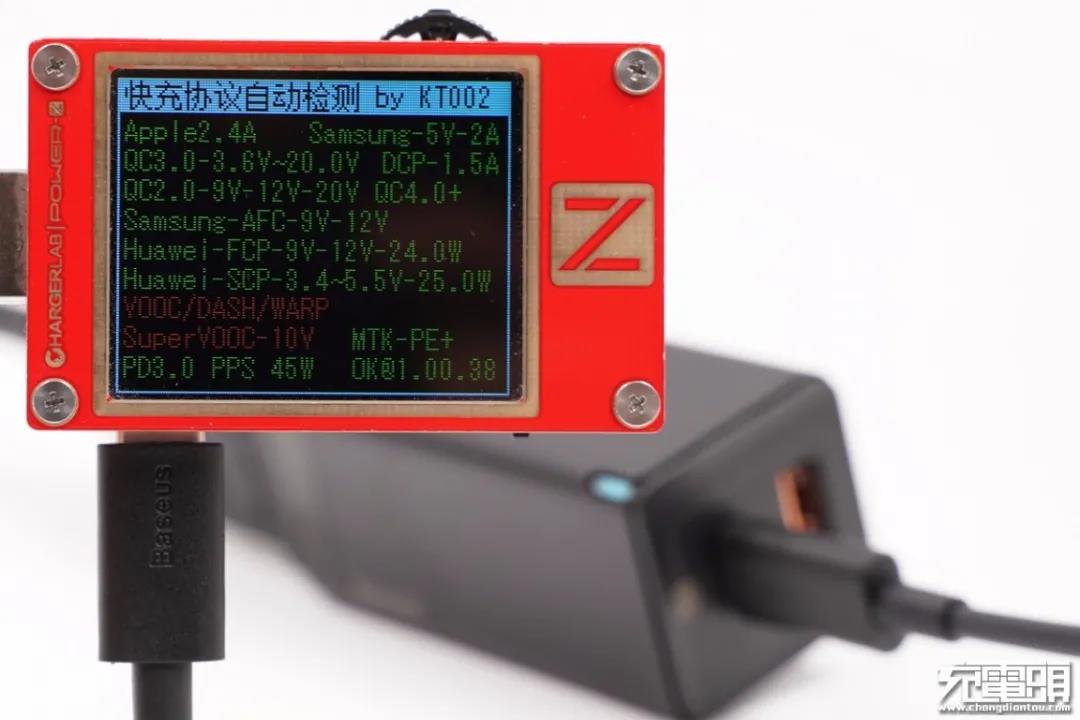

另外使用KT002檢測USB-C口的輸出協議，顯示同樣支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PD3.0 PPS、MTK PE2.0+等協議。

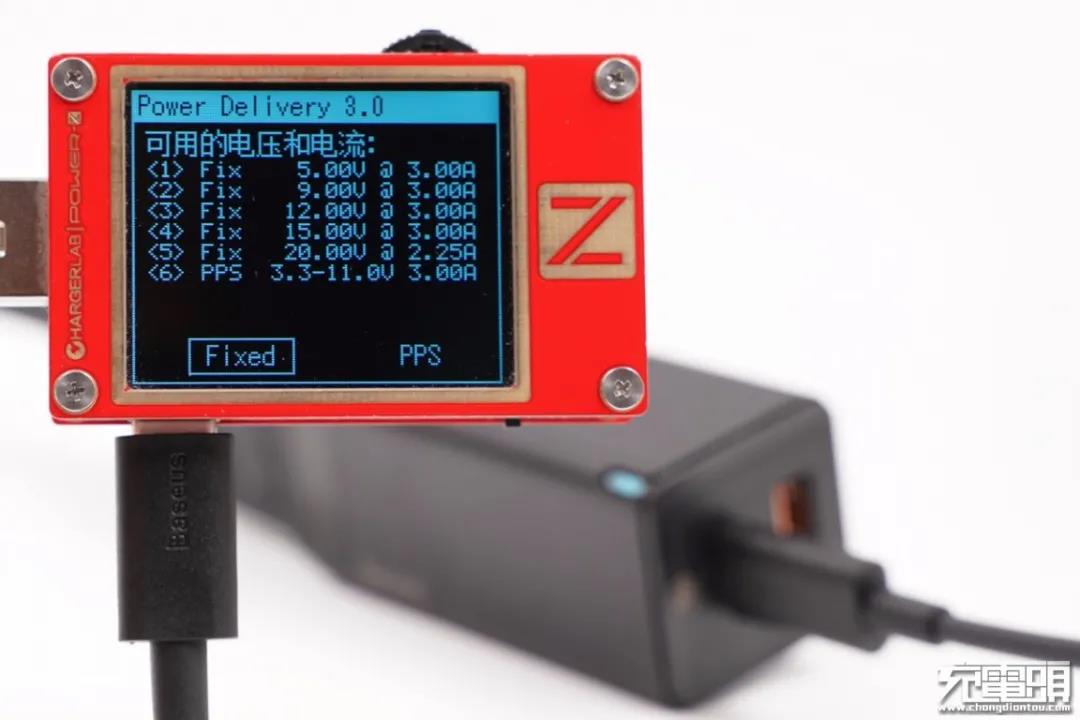

PDO報文顯示USB-C口具備5V3A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位以及3.3-11V/3A一組PPS電壓檔位。

二、倍思45W氮化鎵充電器拆解

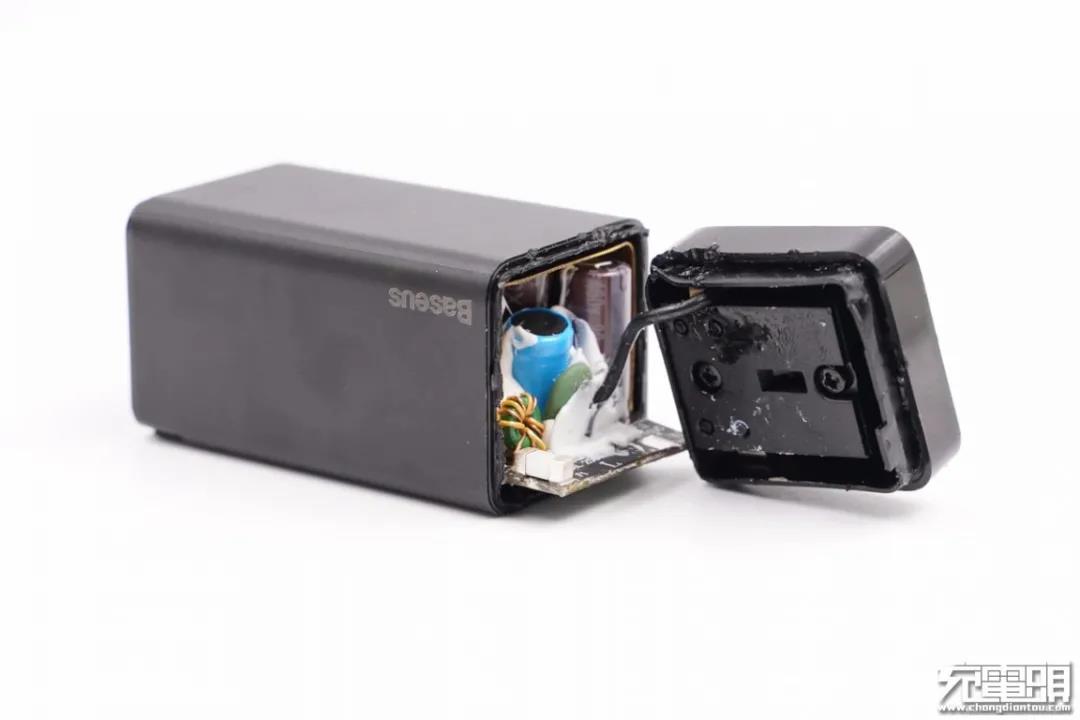

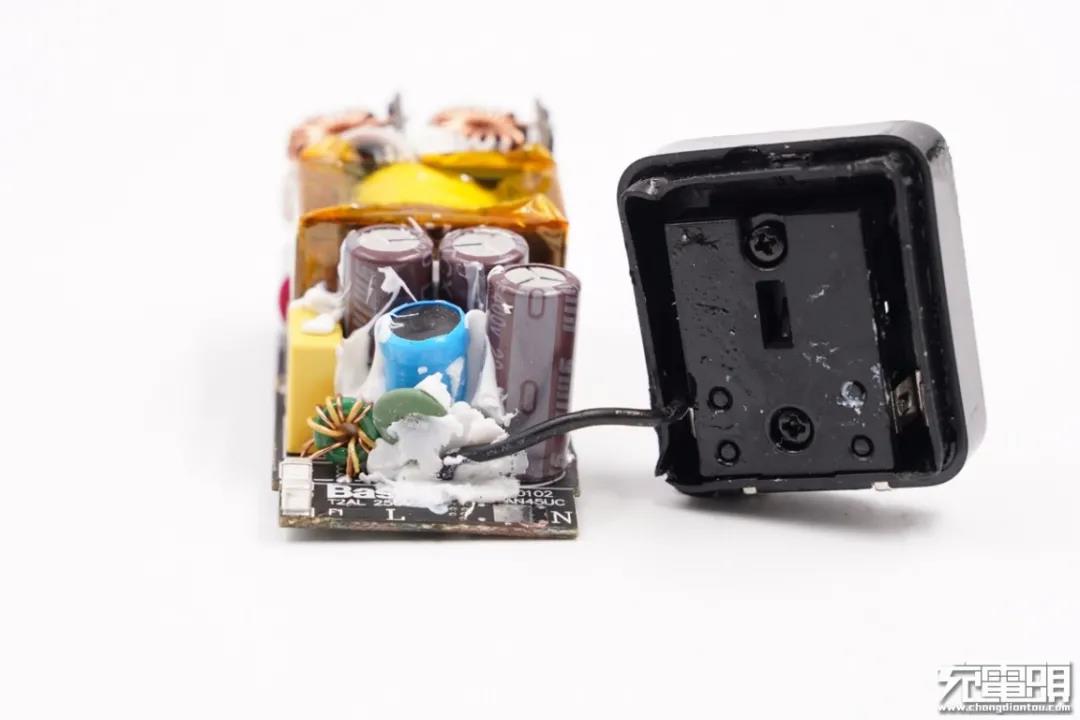

將輸入端外殼拆開，插腳使用螺絲和塑料板進行封裝固定，正負極分別采用導線焊接和彈片接觸兩種連接方式來進行通電。

將PCB板取出，輸入端覆蓋U型黃銅散熱片。

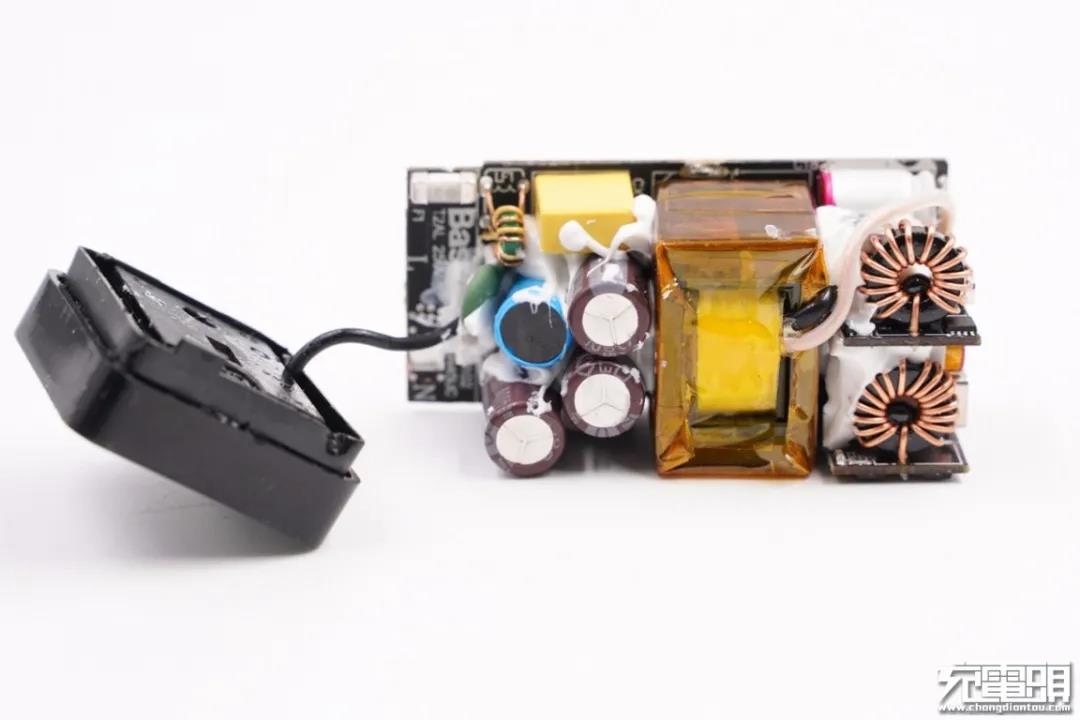

取下散熱片，PCB板正面一覽，三段式布局層次分明，各元器件焊接緊湊有序，并且全部打膠處理。

黃銅散熱片一部分延伸到PCB板背面，并和主控芯片接觸，之間打膠幫助導熱。

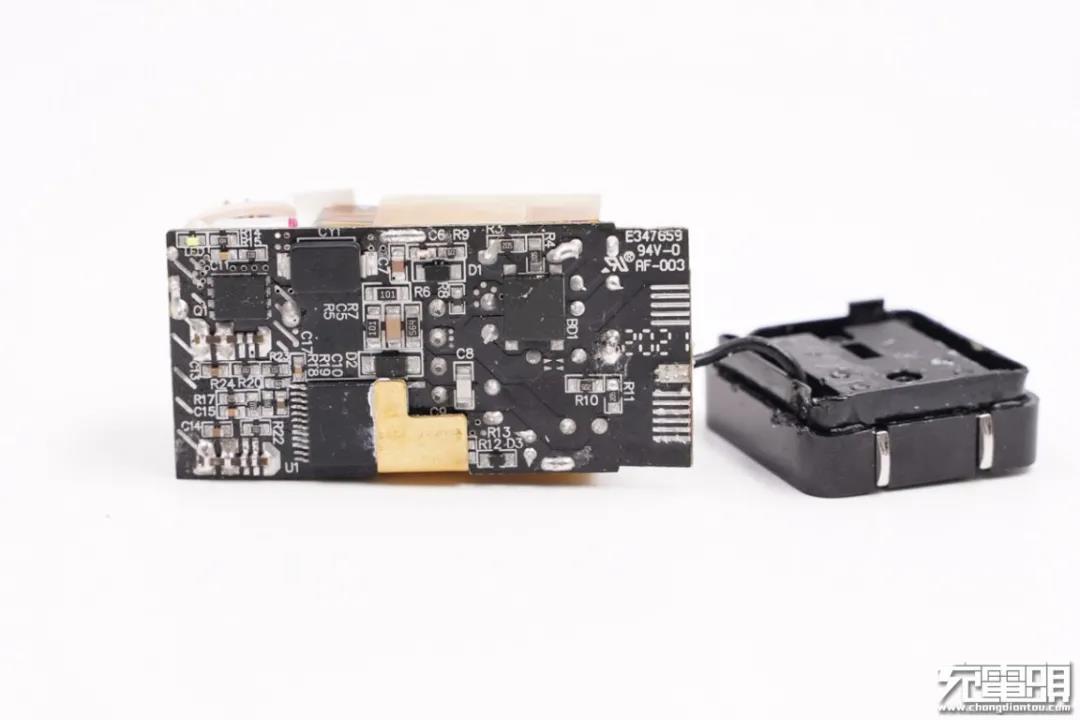

PCB板背面一覽，PI GaN主控芯片和Y電容橫跨在初次級之間，初次級區間分明。

經過對充電器正背面電路分析發現，倍思45W 1A1C氮化鎵充電器內部采用時下熱門的開關電源定壓輸出，雙路獨立二次降壓輸出的設計架構。下面我們就從輸入端開始一一了解各元器件的信息。

輸入端一覽，焊接有保險絲、NTC浪涌抑制電阻、共模電感、安規X電容、工字電感以及三顆高壓濾波電解電容。

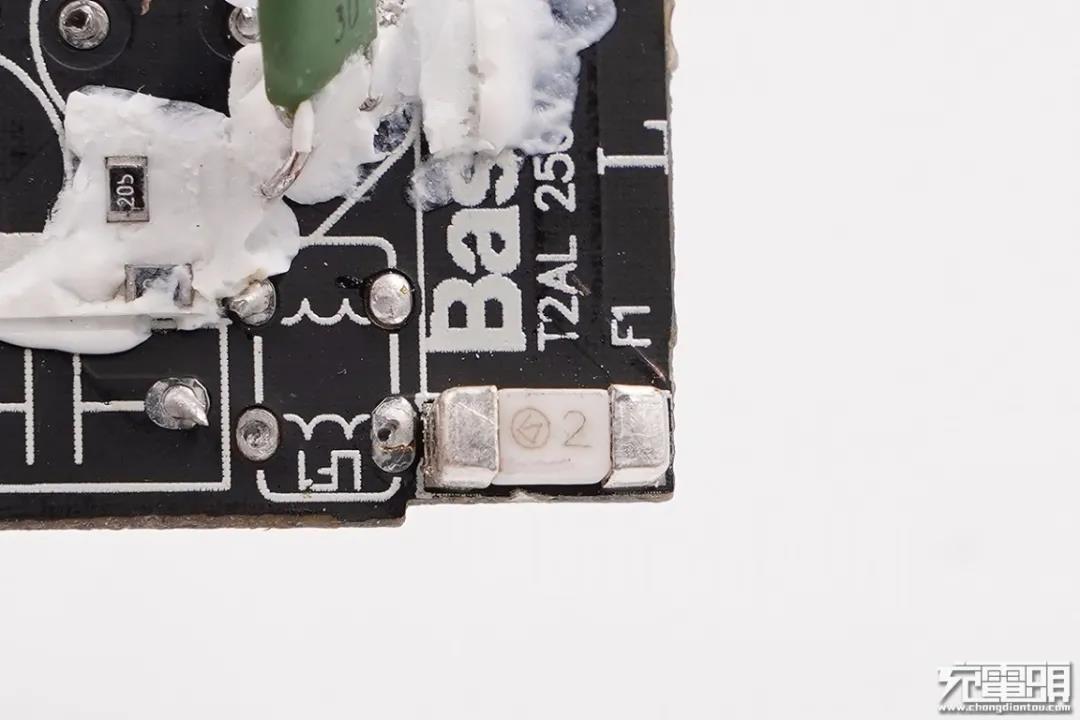

陶瓷保險絲特寫，貼片焊接，規格為2A 250V。

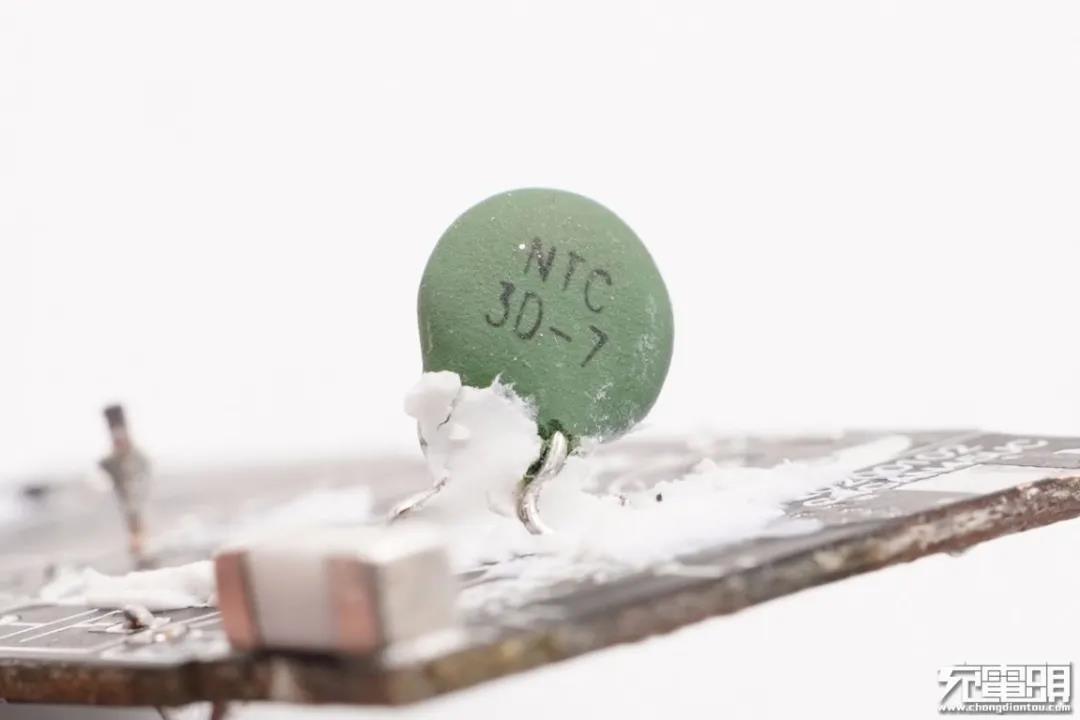

NTC浪涌抑制電阻用于抑制上電浪涌電流。

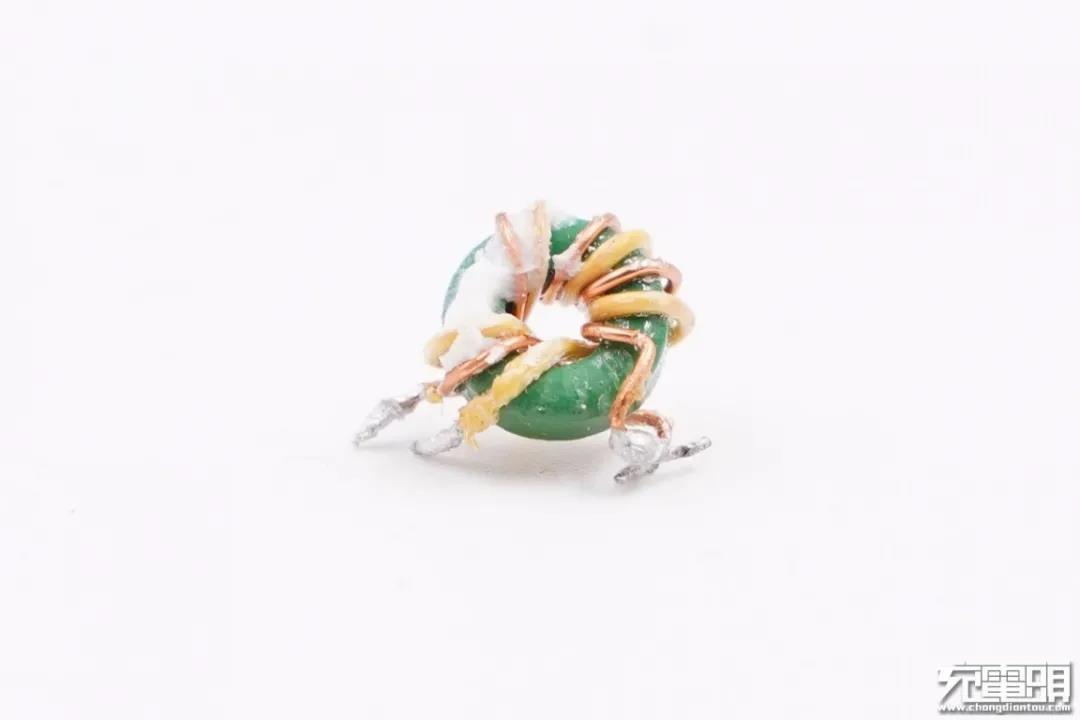

共模電感雙線繞制，用于濾除EMI干擾。

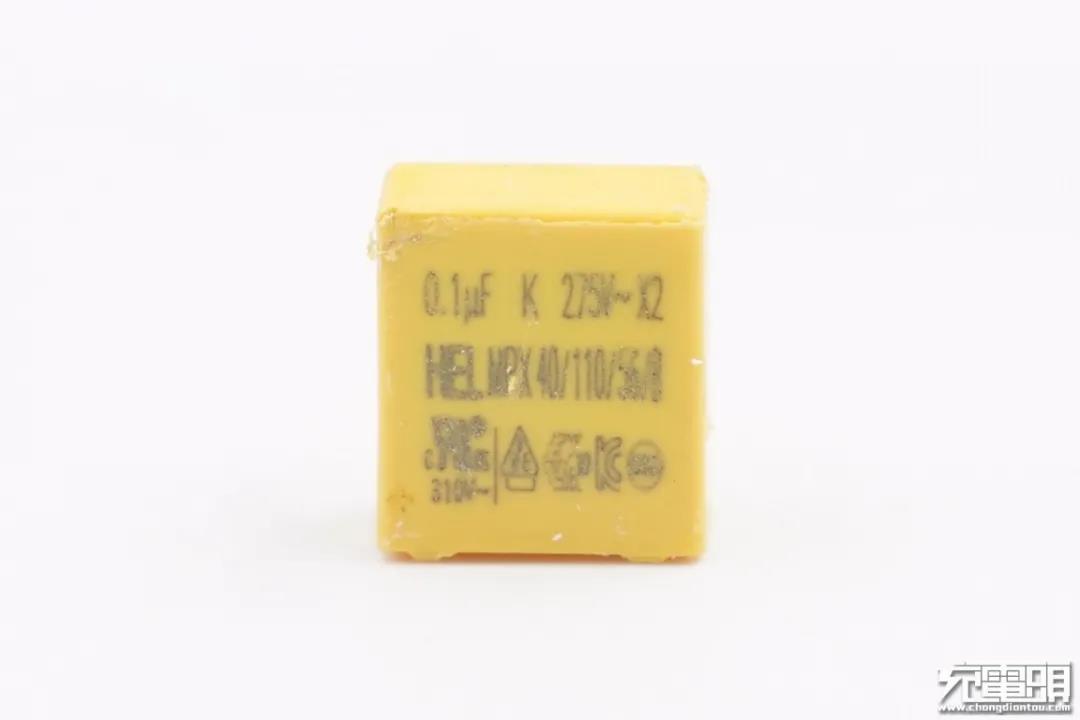

安規X電容容量0.1μF。

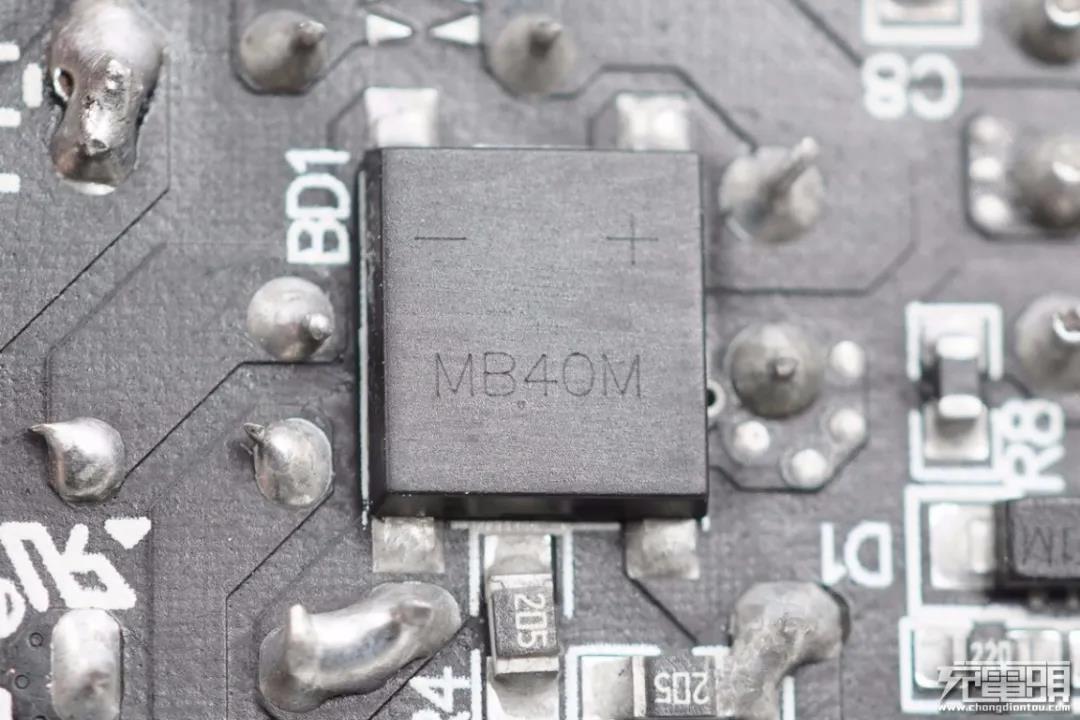

MB40M整流橋特寫。

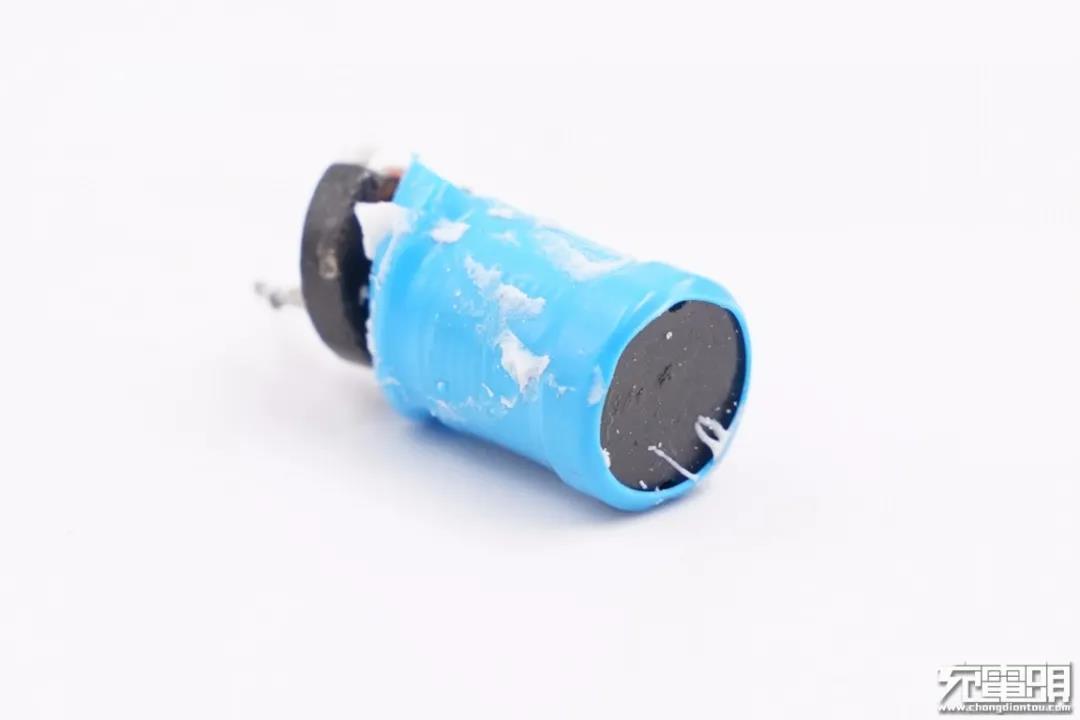

工字電感外套藍色塑封皮絕緣。

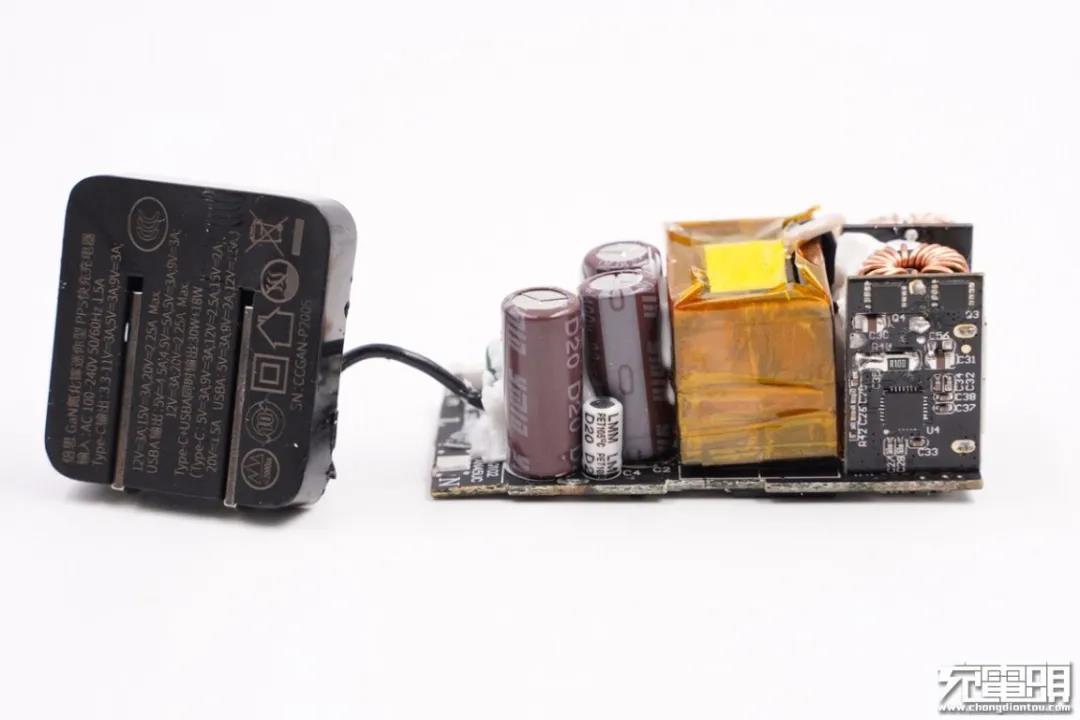

PCB板側面一覽，電解電容旁邊分別是PWM主控芯片供電電容和變壓器。

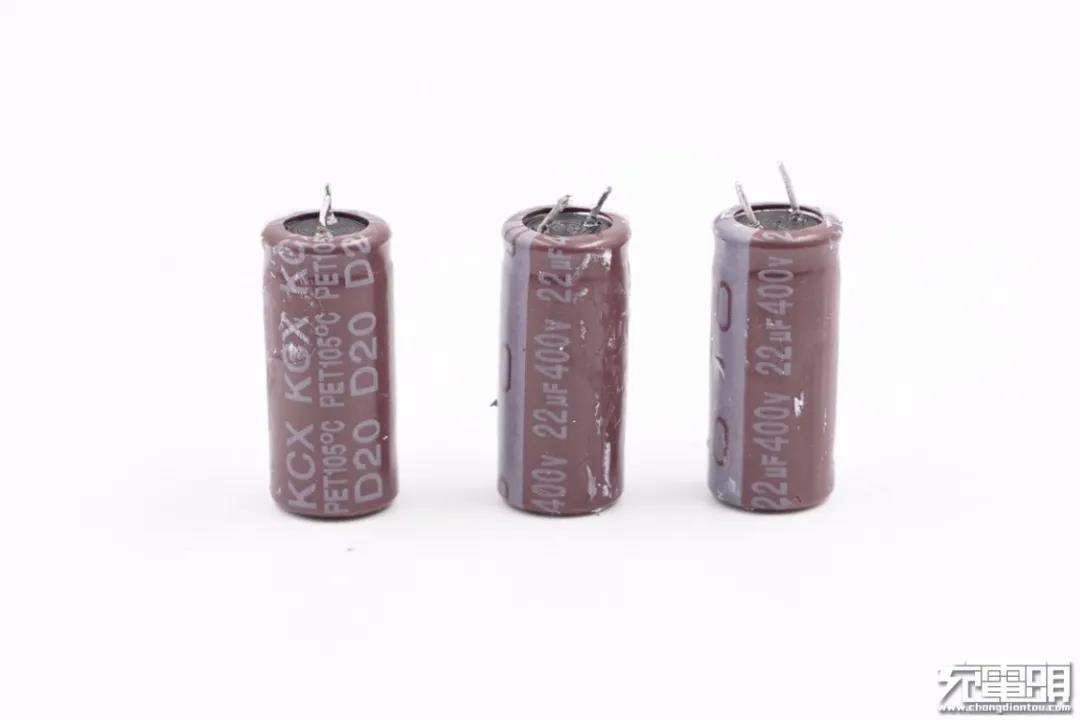

三顆電容均為永銘KCX系列鋁電解電容，規格都是400V 22μF。這是永銘2019年推出的快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W快充拆線板、倍思65W 2C1A氮化鎵快充、倍思45W雙USB-C氮化鎵快充、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充、畢亞茲2C1A 65W氮化鎵快充、SlimQ 65W氮化鎵USB PD快充、愛否開物1A2C 65W PD氮化鎵快充等產品采用，獲得客戶一致認可。

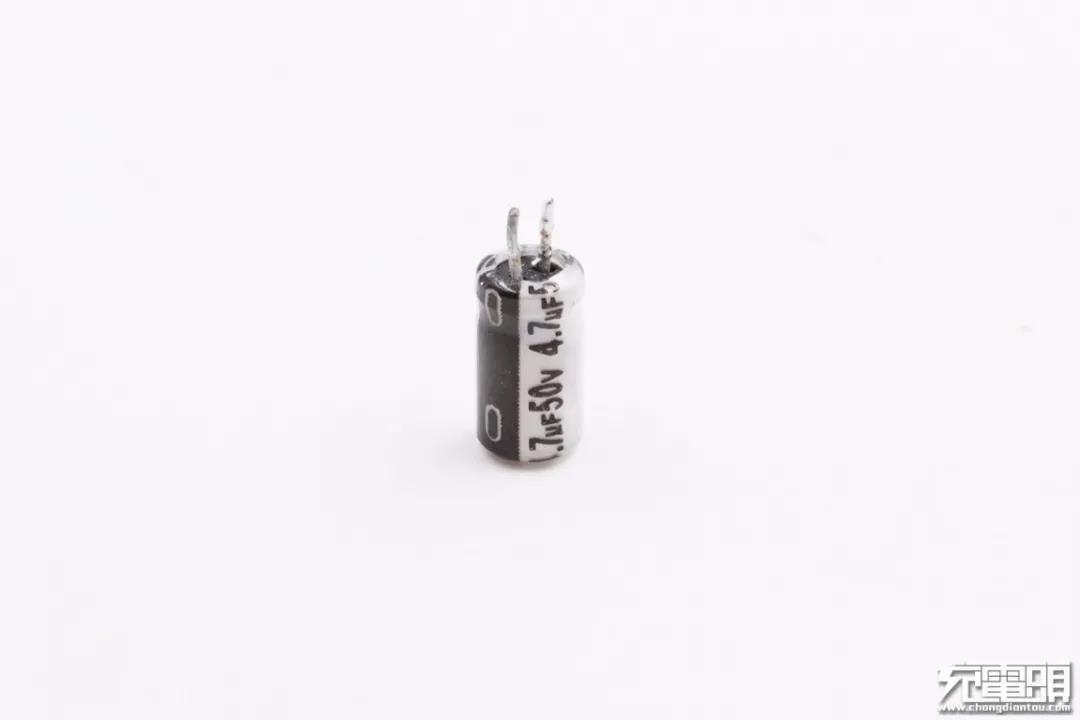

供電電容特寫，規格為50V 4.7μF。

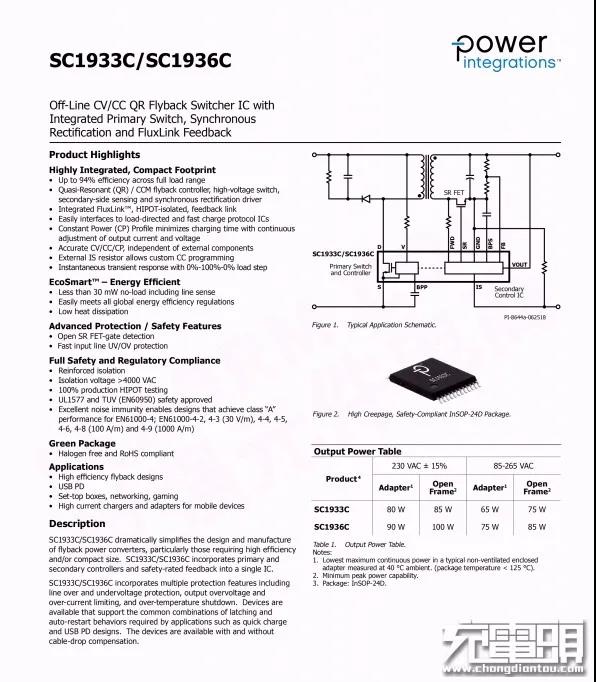

充電器主控芯片采用PI SC1933C，該芯片內置GaN功率器件，屬于PI的PowiGaN系列，也是PI推出的首款GaN電源產品，支持寬輸入范圍下65W輸出，用于45W充電器屬于降額使用。得益于氮化鎵功率器件高頻率低損耗的優勢，能夠提高充電器的功率密度，減小體積和重量，更加便于攜帶。

PI SC1933C無需外圍元件即可提供精確的恒壓/恒流/恒功率，并輕松與外接快充協議接口IC協同工作，因此適用于高效率反激式設計，內置同步整流控制器和反饋，更加節省外部元件。

充電頭網拆解了解到，該芯片此前已被網易65W 1A1C氮化鎵快充、omthing萬魔65W 2C1A氮化鎵快充充電器、京東京造65W 2C1A氮化鎵快充充電器、RAVPower 61W氮化鎵USB PD充電器、ANKER 60W氮化鎵雙USB-C口充電器和ANKER安克4口氮化鎵桌面PD快充充電器A2045采用。

此外PI高集成快充芯片還被三星原裝45W USB PD快充充電器、小米9手機27W原裝充電器、OPPO原裝65W氮化鎵快充充電器、谷歌Pixel手機標配USB PD充電器等數十款產品采用，性能獲得客戶廣泛認可。

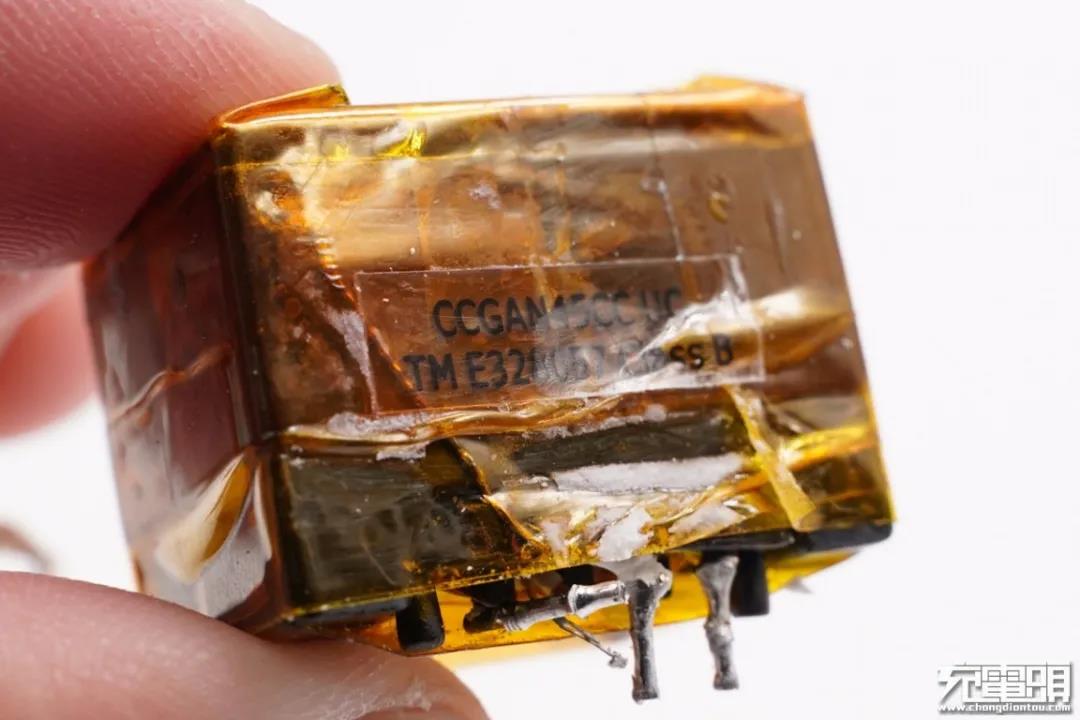

壓器特寫，全身包裹絕緣膠帶，側身上貼有信息標簽。

四川特銳祥科技股份有限公司的貼片式Y(jié)電容具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

據了解，特銳祥貼片Y電容產品具備可靠性高、抗振能力強、焊點良率高、高頻特性好、可減少了電磁和射頻干擾等特性，同時還易于實現自動化生產，提高生產效率，節省材料、能源、設備、人力、時間成本。在滿足空間集約和性能條件的前提下，整體成本比傳統更有優勢。可以廣泛應用于消費類電子、計算機和通信、工業電器、汽車電子、新能源、航天軍工等行業領域，目前已在全球范圍內取得CQC認證、UL認證、VDE認證、ENEC認證，安規500V、ISO9001等相關認證。

特銳祥貼片式Y(jié)電容詳細資料信息。充電頭網了解到，采用特銳祥貼片Y電容的產品還有努比亞1A1C 45W氘鋒氮化鎵快速充電器、倍思120W氮化鎵+碳化硅PD快充充電器、倍思45W雙USB-C口氮化鎵快充、飛頻65W USB PD氮化鎵充電器、羅馬仕65W USB PD氮化鎵充電器、鴻達順65W 2C1A氮化鎵快充充電器等產品。

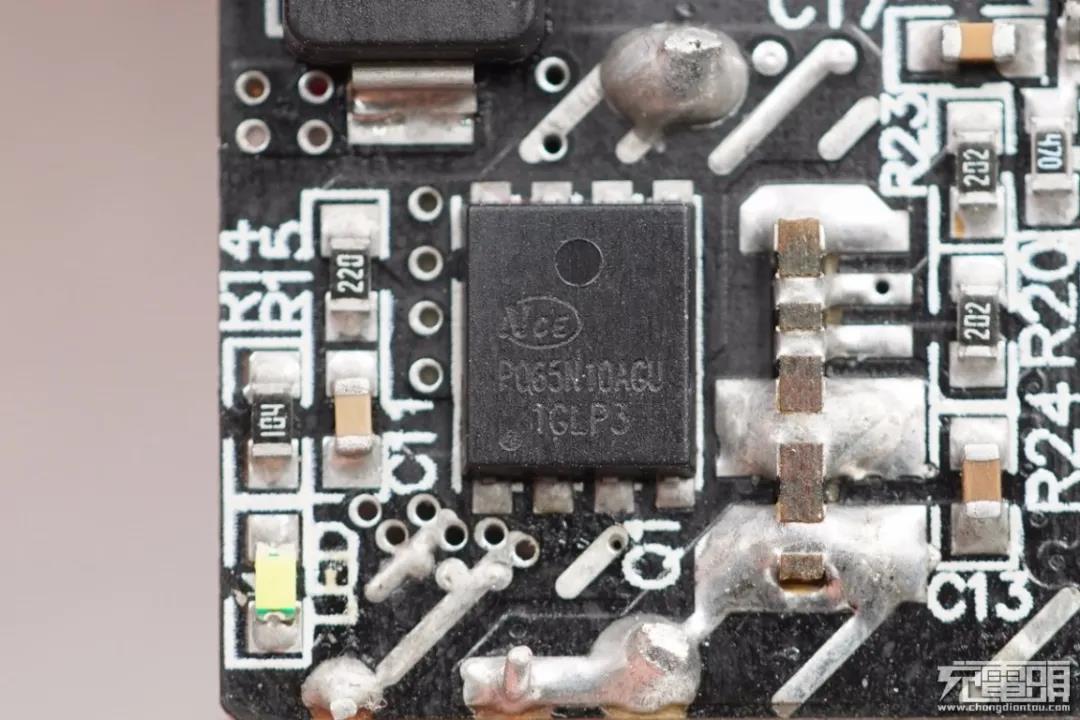

新功率NCEP065N10AG次級同步整流MOS，NMOS，耐壓100V。旁邊是一顆LED指示燈。

新功率 NCEP065N10AG 詳細資料。

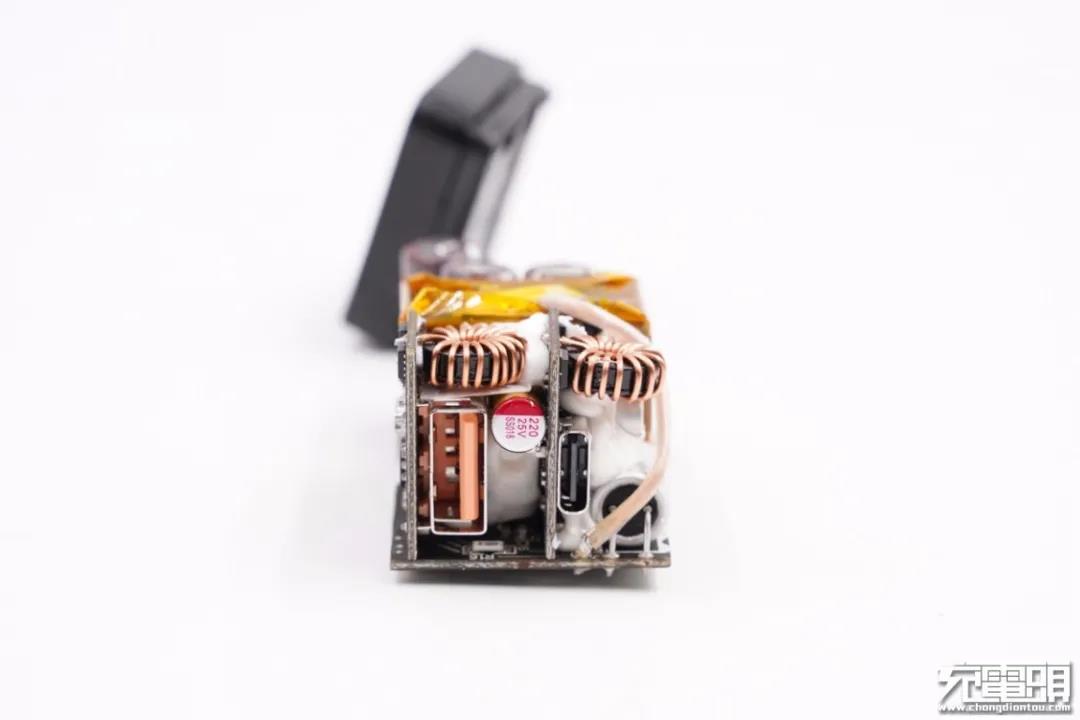

輸出端一覽，兩個USB母座均采用小板垂直焊接，小板打膠加固。

同步整流輸出濾波固態電容，規格為25V 560μF。

將兩塊小板拆掉，小板之間設有一顆無絲印MCU，用于雙口輸出功率智能調節，實現30+18W雙口快充模式。

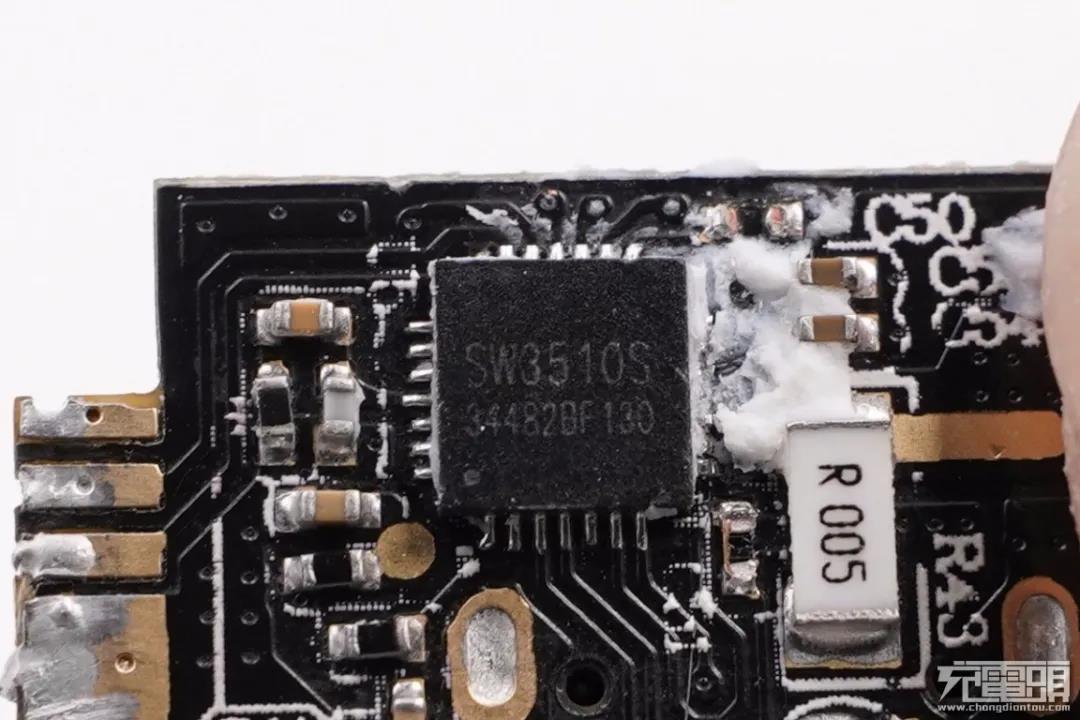

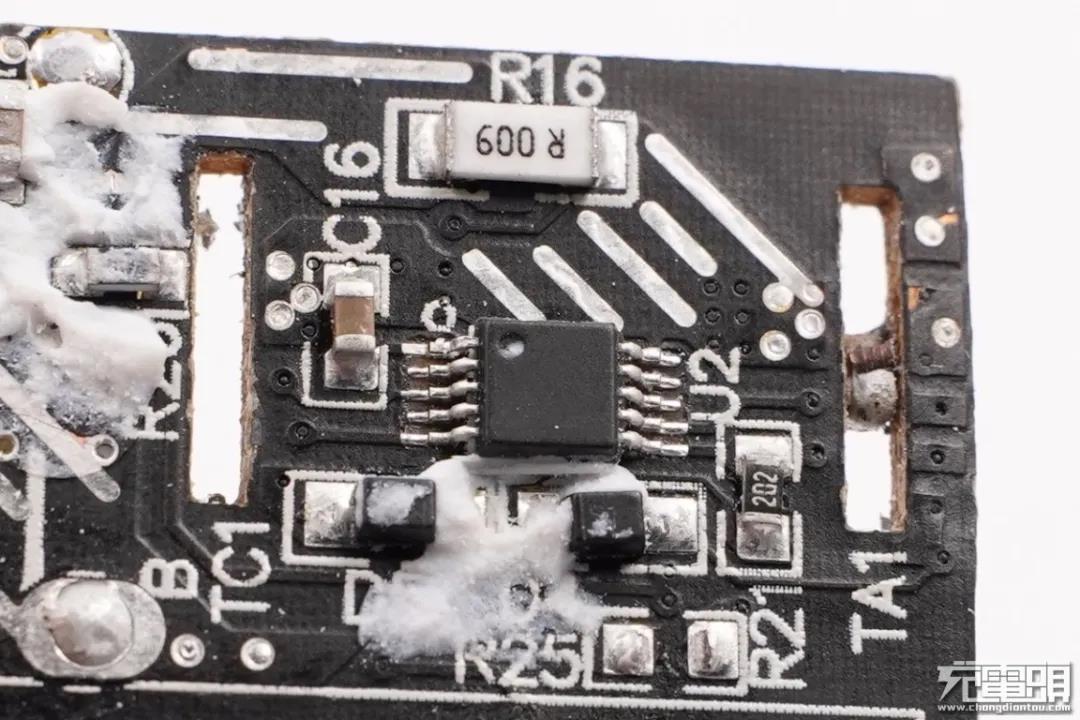

USB-C小板背面設有一顆智融SW3510，用于C口同步整流降壓和協議識別。智融SW3510是一顆內置有USB-C口識別及多種快充功能的高集成度雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。

此外其集成了5A高效率同步降壓變換器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，CC/CV 模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

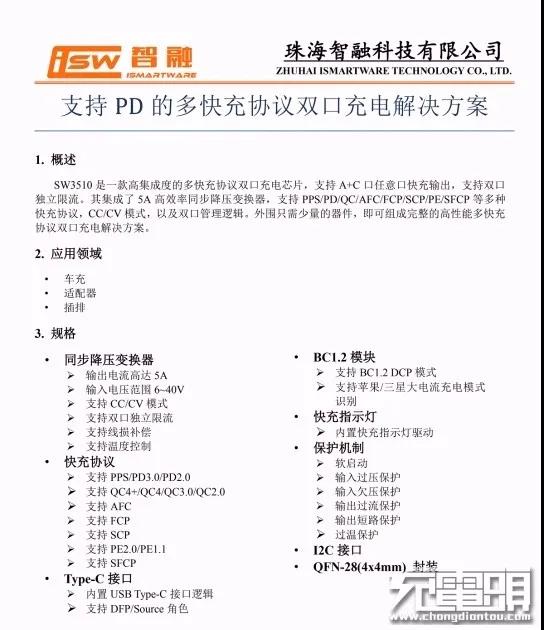

智融SW3510詳細資料信息。

充電頭網了解到，采用智融SW3510的還有征拓65W氮化鎵充電器、綠聯2A2C 48W智能充電器、倍思45W USB PD快充充電器、倍思60W 2A1C USB PD快充充電器、摩米士65W 2C1A氮化鎵快充充電器、倍思30W USB PD雙口充電器、ROCK洛克30W QC4+雙口車載充電器等多款產品，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

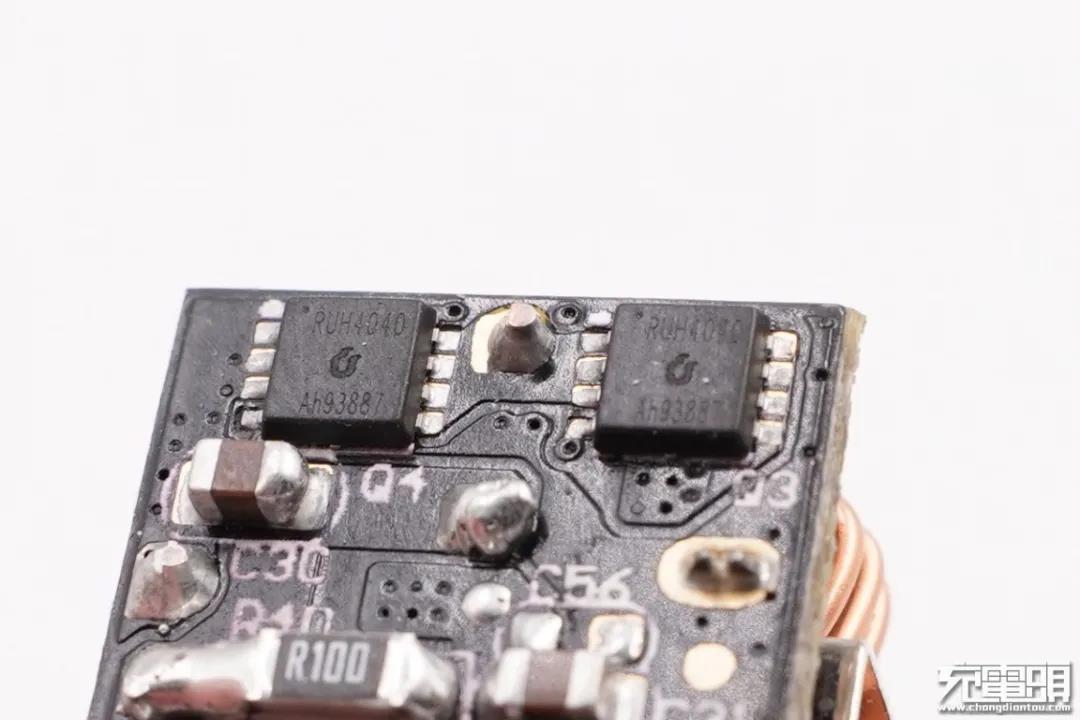

智融SW3510外掛兩顆銳駿RUH4040M2 MOS，NMOS，耐壓40V，用于為USB-C口輸出同步整流降壓。

Ruichips銳駿RUH4040M2詳細資料。

充電頭網了解到，采用銳駿MOS的產品還有畢亞茲65W 2C1A氮化鎵充電器、京造63W USB PD三口快充充電器、倍思45W USB PD快充充電器（ 1A1C）、倍思60W 2A1C USB PD快充充電器、愛否開物1A2C 65W PD氮化鎵充電器等。

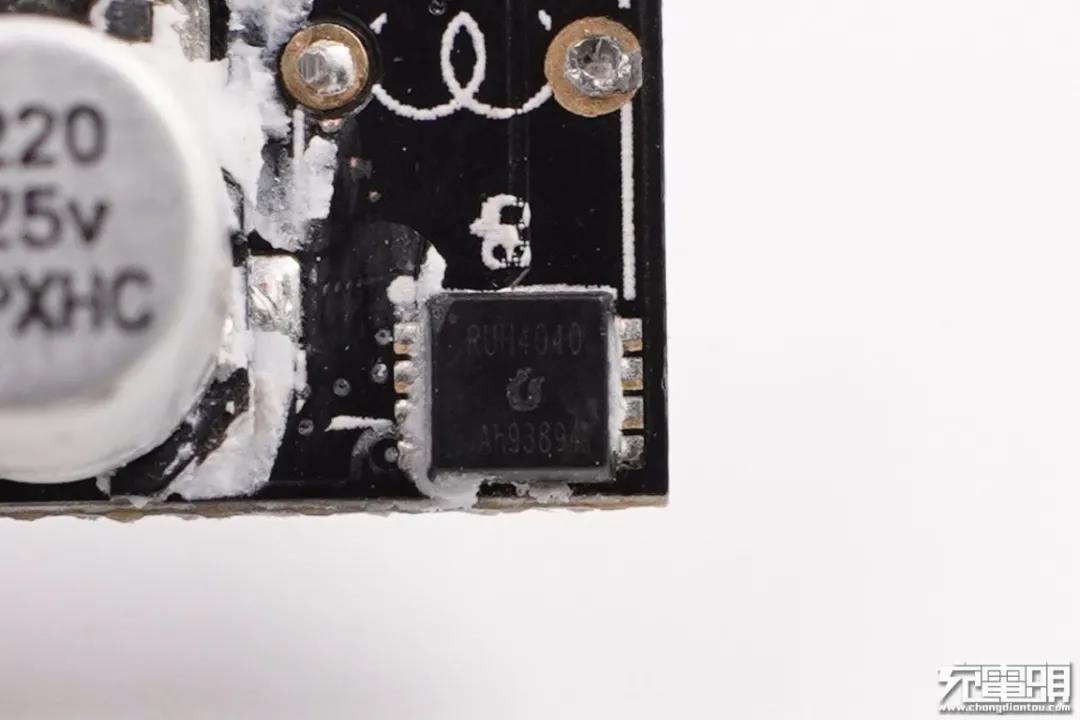

另一顆特寫。

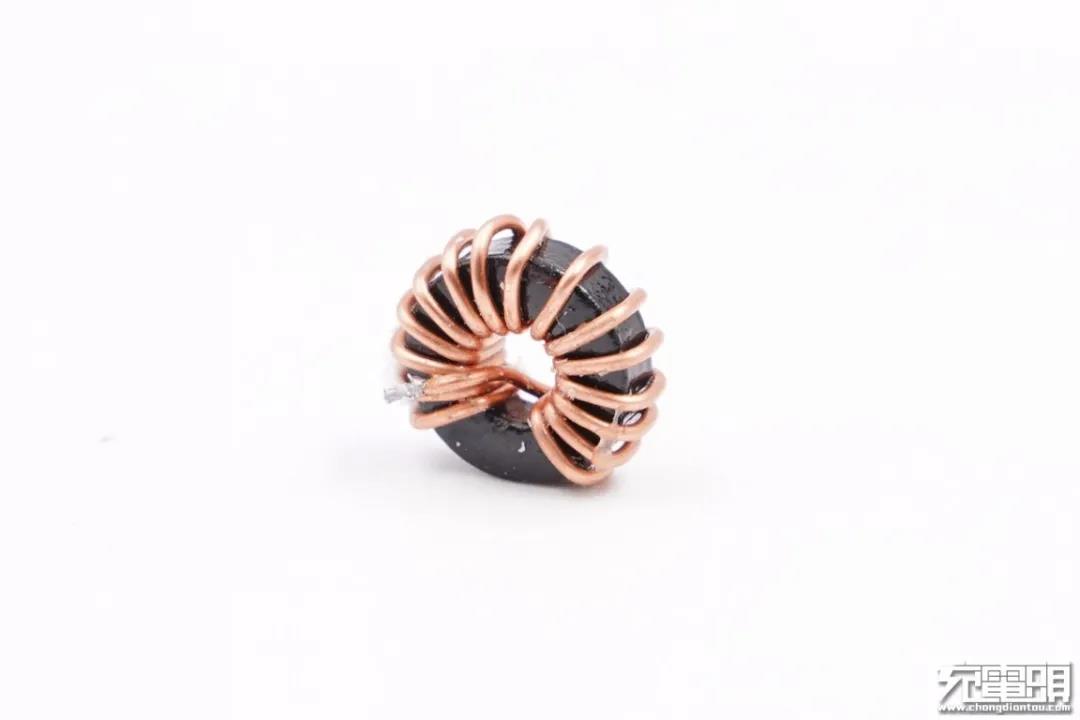

降壓電感特寫。

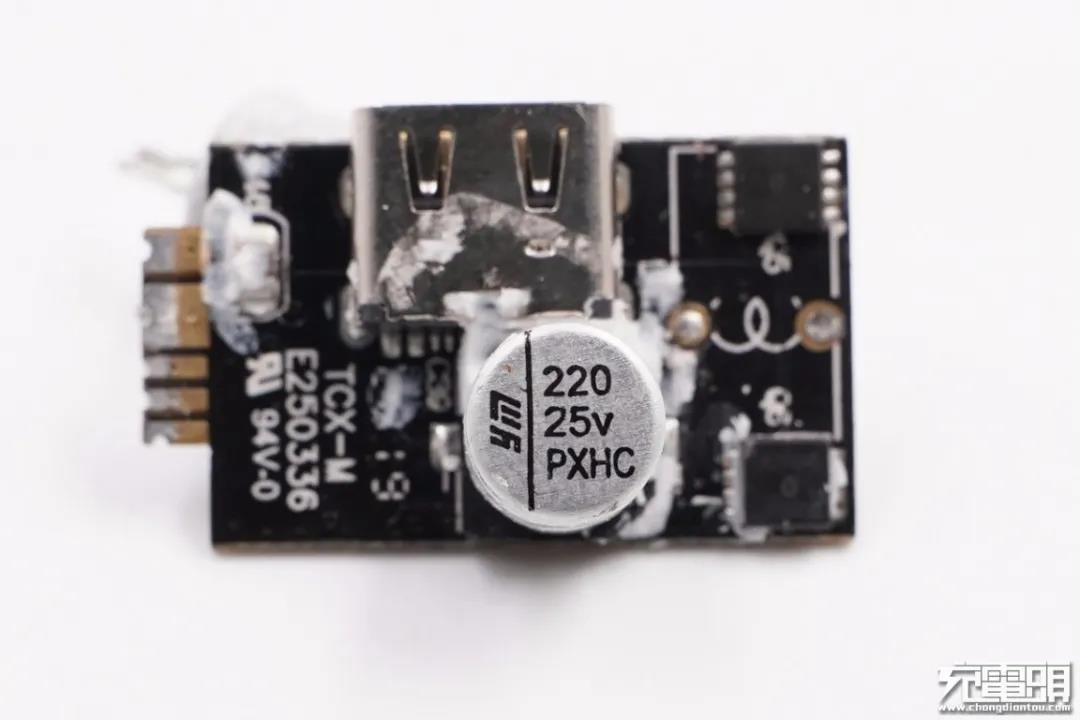

輸出濾波固態電容規格為25V 220μF，永銘NPX系列固態電容。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被鴻達順65W 2C1A氮化鎵快充充電器、圖拉斯24W 1A1C快充充電器、努比亞65W氮化鎵充電器、圖拉斯30W 1A1C USB PD快充充電器等多款產品采用，獲得客戶的高度認可。

USB-A口同樣采用智融SW3510進行同步整流降壓和協議識別，如此設計便能實現1A1C任意口都能輸出45W功率。

并且外掛的兩顆MOS管也是銳駿RUH4040M2。

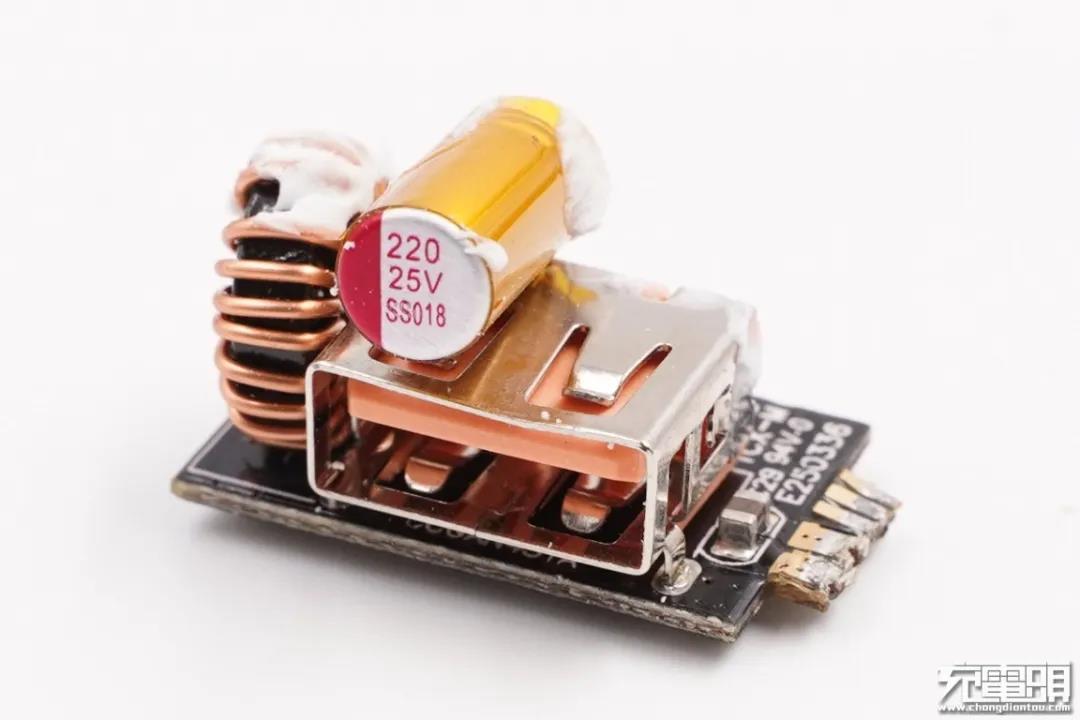

小板正面設有降壓電感和固態電容，揚州升陽電子的固態電容粘貼絕緣膠帶，規格為25V 220μF。

全部拆解完畢，來張全家福。

充電頭網拆解總結

倍思45W 1A1C氮化鎵充電器機身修長，搭配可折疊插腳，攜帶方便。1A1C輸出口均支持QC2.0/3.0、AFC、FCP、SCP多個快充協議，兼容性很好；USB-C口還支持PD3.0快充，具備5/9/12/15V3A、20V2.25A和3.3-11V/3A電壓檔位。支持雙口30W+18W快充輸出，同時為兩臺設備充電，降低充電時間成本。

充電頭網通過拆解了解到，這款充電器整體電路采用開關電源和兩路DC-DC架構，其中開關電源部分，由PI高集成主控芯片SC1933C搭配新功率同步整流MOS，輸出固定電壓；然后兩路均采用智融SW3510搭配銳駿MOS實現二次降壓輸出。兩顆智融SW3510搭配一顆MCU即可實現單口最大都是45W，雙口30W+18W輸出功率模式。

電路板三段式設計，初次級層次分明，PI高集成主控芯片和永銘電容的使用有效減小充電器體積；輸入端配有散熱片，變壓器使用絕緣膠帶包裹，內部元器件全部打膠處理，使得充電器穩定性以及散熱性能有保證。
