拆解報告:柚能65W 2C1A氮化鎵充電器

2021-12-03

最近充電頭網拿到了YOUNENG柚能一款65W氮化鎵快充充電器,配備2C1A三個快充接口,其中雙C口均支持65W快充輸出,都能為筆記本進行快速充電。USB-A口支持QC 18W和華為22.5W SCP快充,整體性能主流。



充電頭網了解到,這款充電器內置聚能創芯CGL65R190B氮化鎵功率管,整體小巧,而且配備折疊插腳,外出攜帶也很方便。下面就對這款充電器進行詳細拆解,看看具體用料做工如何。



一、柚能65W氮化鎵充電器外觀





包裝盒正面印有品牌名稱和logo、充電器名稱等。

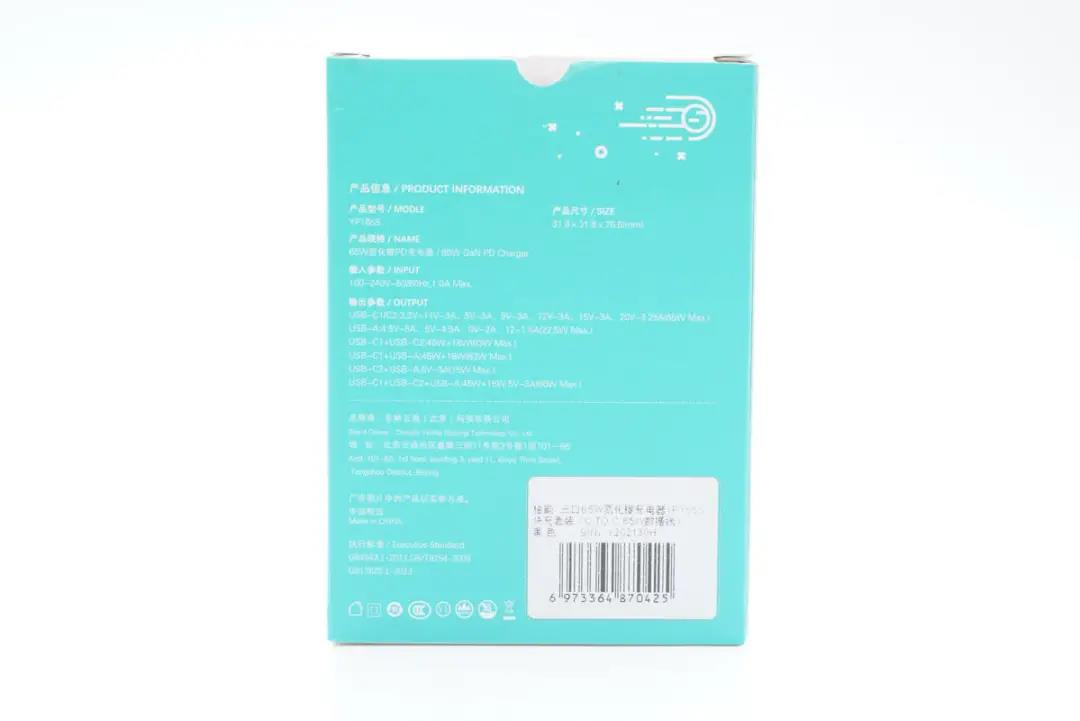

背面印有充電器參數信息。

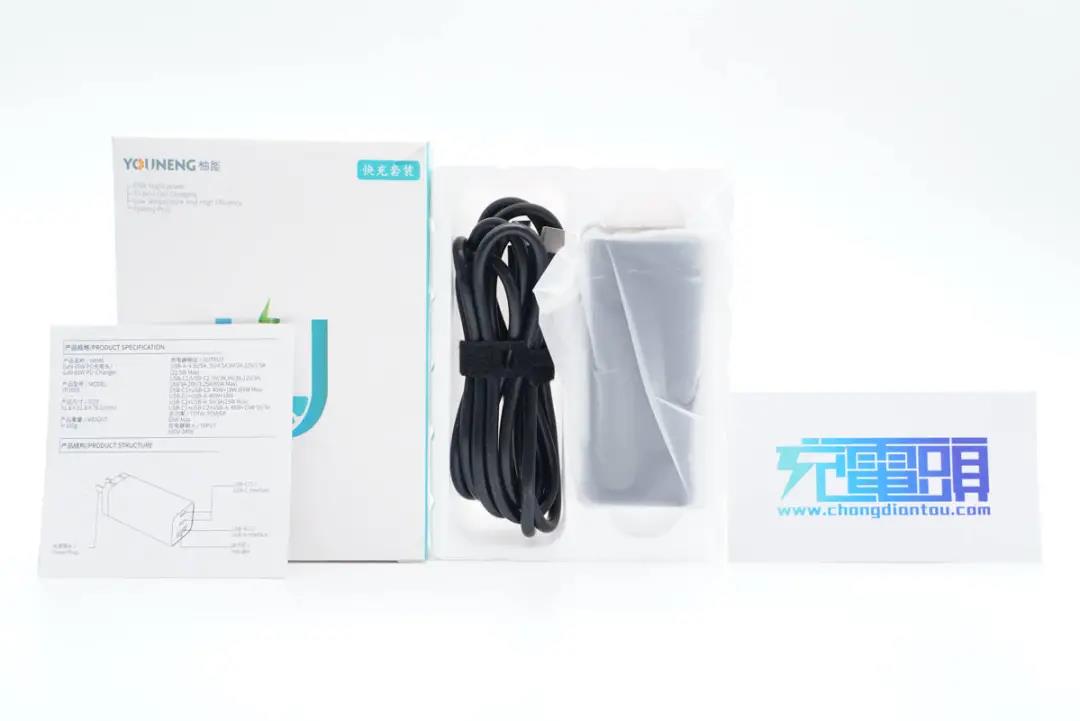

包裝內含充電器、數據線以及使用說明書。

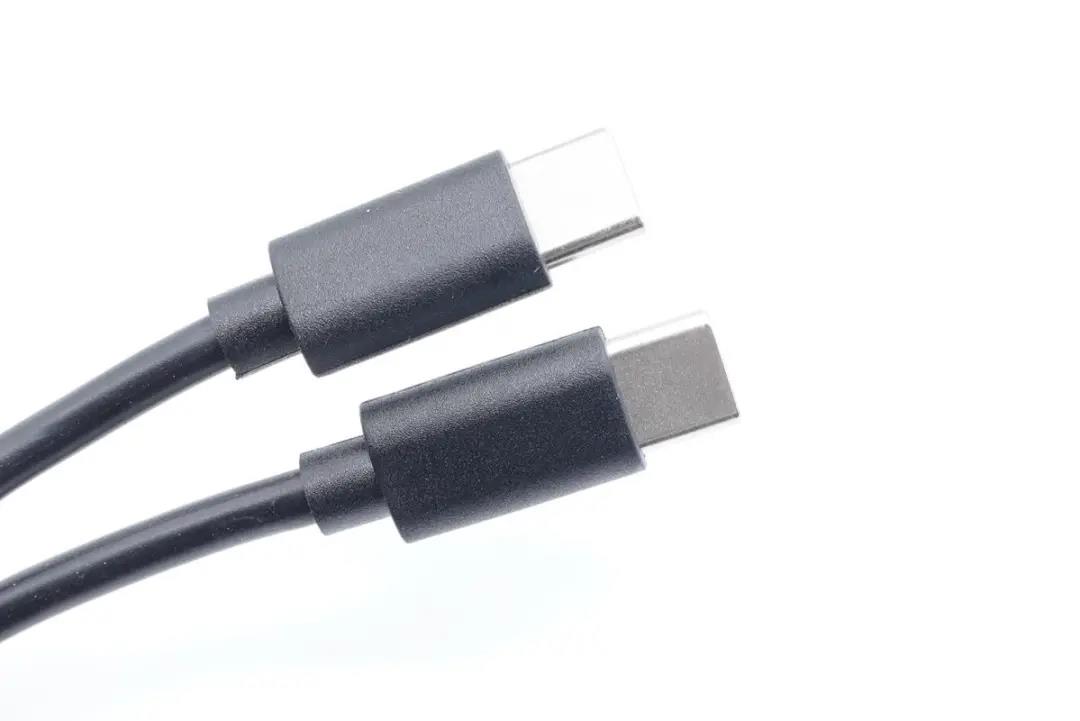

附帶線纜是CC線,線頭外殼磨砂,方便用戶插拔。

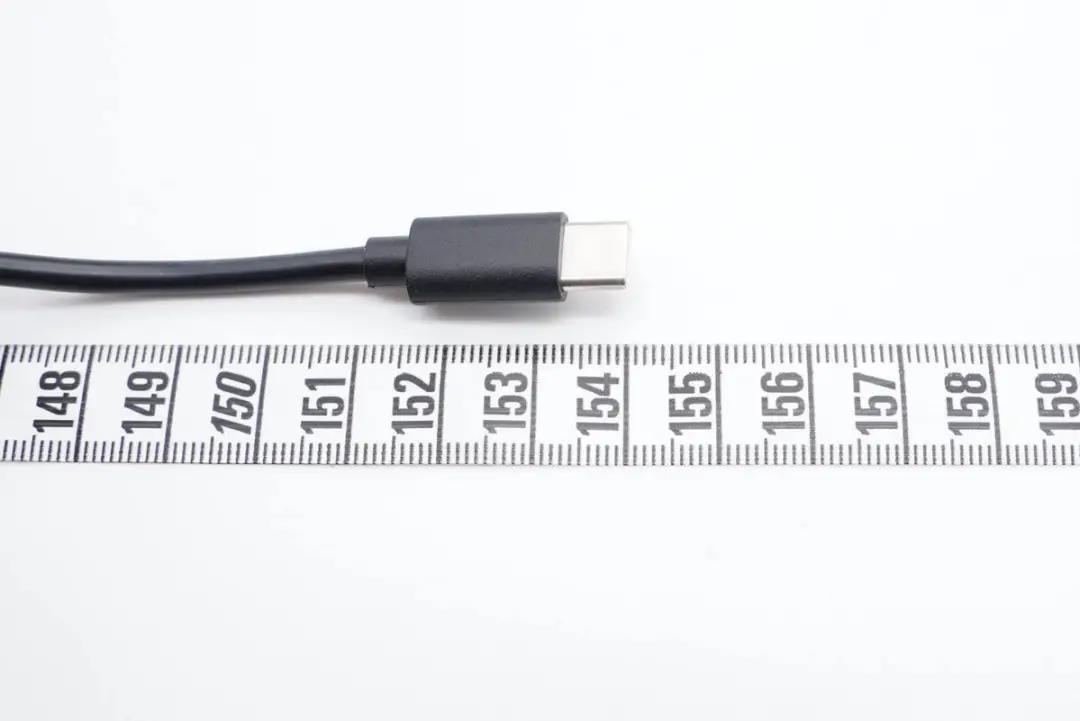

測得數據線長度約為154cm。

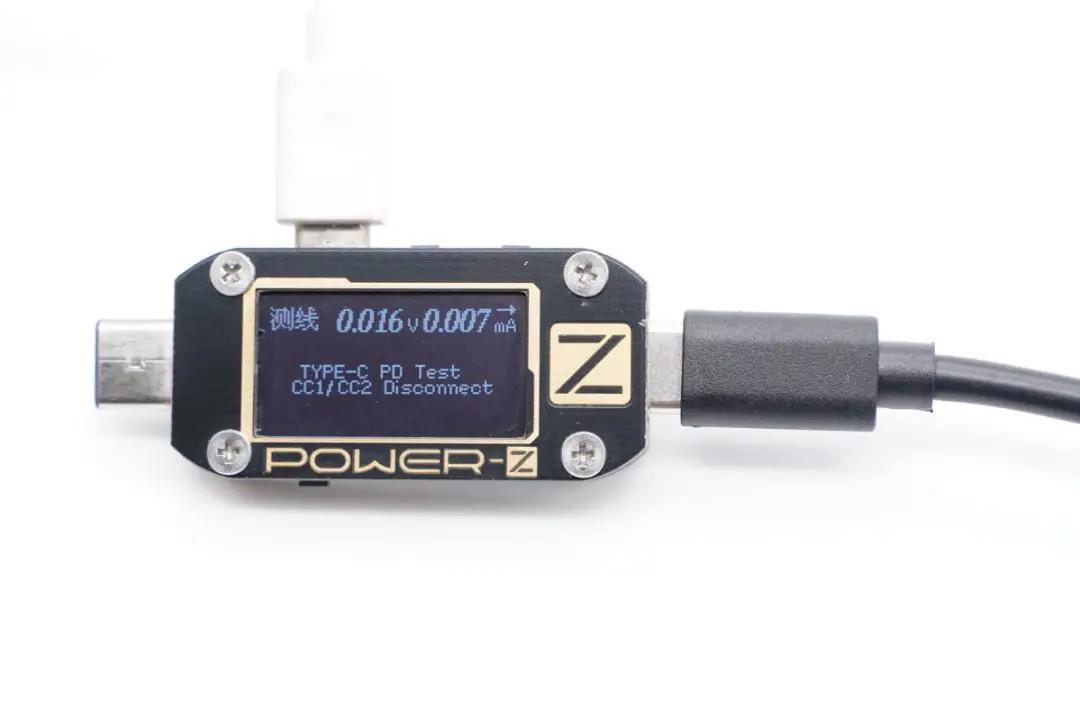

另外使用ChargerLAB POWER-Z KM001C測得該線纜沒有帶E-Marker芯片。

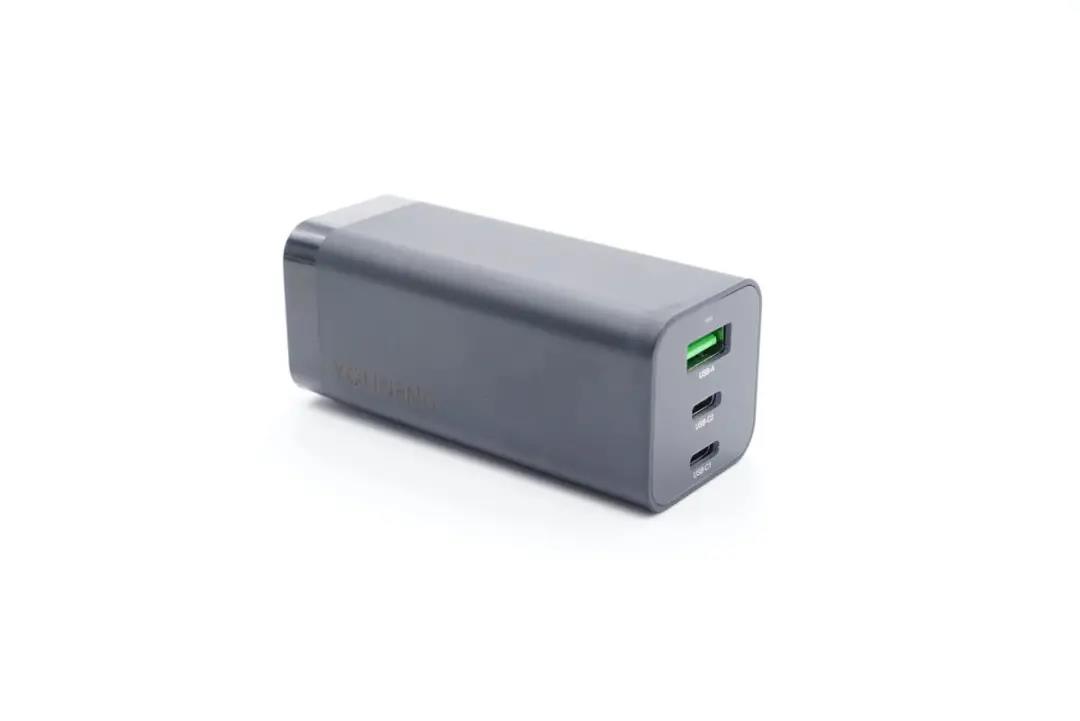

充電器采用常見柱狀造型設計,腰身外殼主要為磨砂,僅有靠近輸入端的一小部分區域做了亮面處理,各面間過渡圓潤。

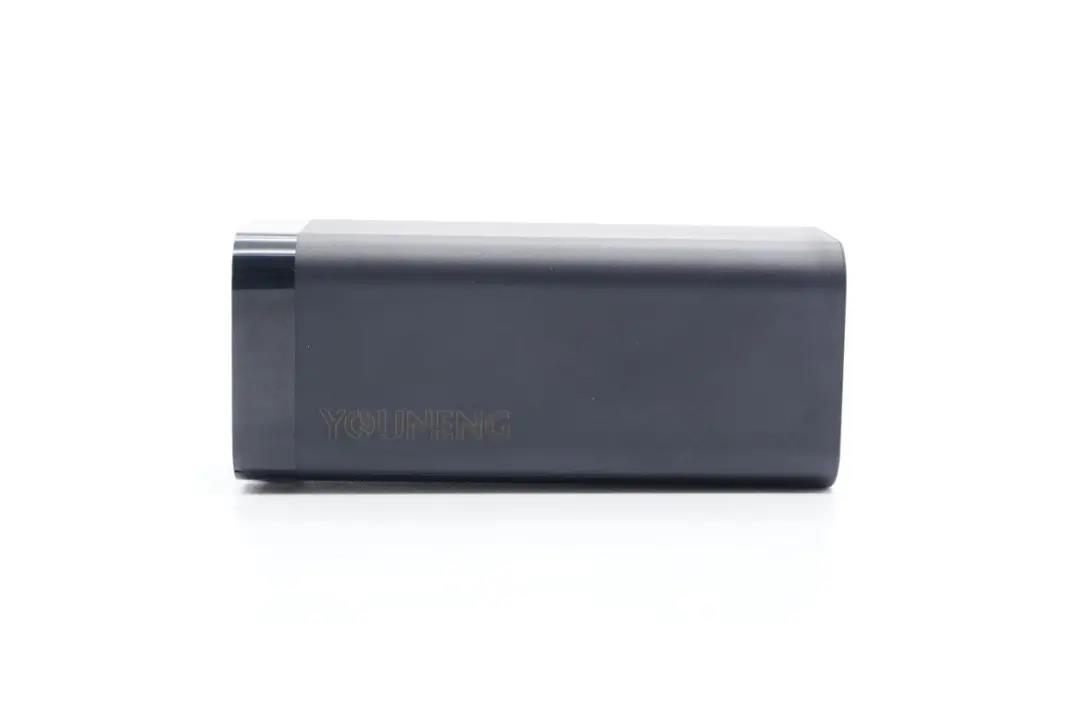

腰身一面印有YOUNENG品牌logo。

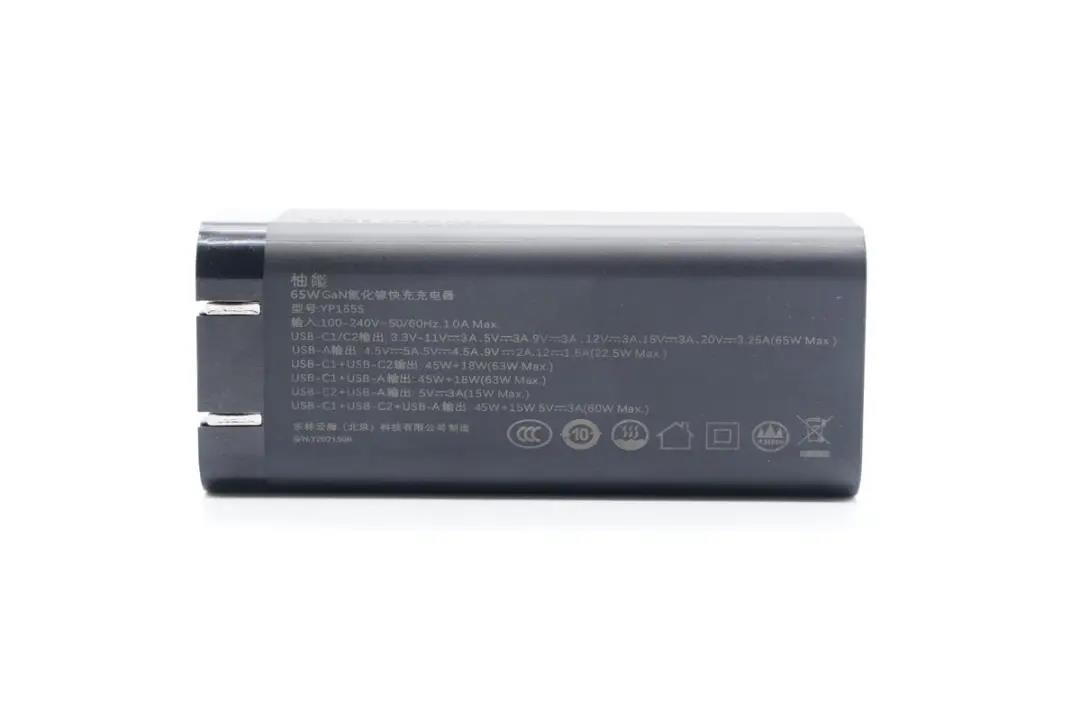

還有一面印有充電器參數信息

型號:YP165S

輸入:100-240V~50/60HZ 1A

輸出:

USB-C1/C2:3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A(65W Max)

USB-A:4.5V5A、5V4.5A、9V2A、12V1.5A(22.5W Max)

C1+C2:45W+18W(63W Max)

C1+A:45W+18W(63W Max)

C2+A:5V3A(15W Max)

C1+C2+A:45W+15W

充電器的制造商是 東林云海(北京)科技有限公司,本模塊由深圳市歐銳普電源科技有限公司代工生產,已經通過了CCC認證。

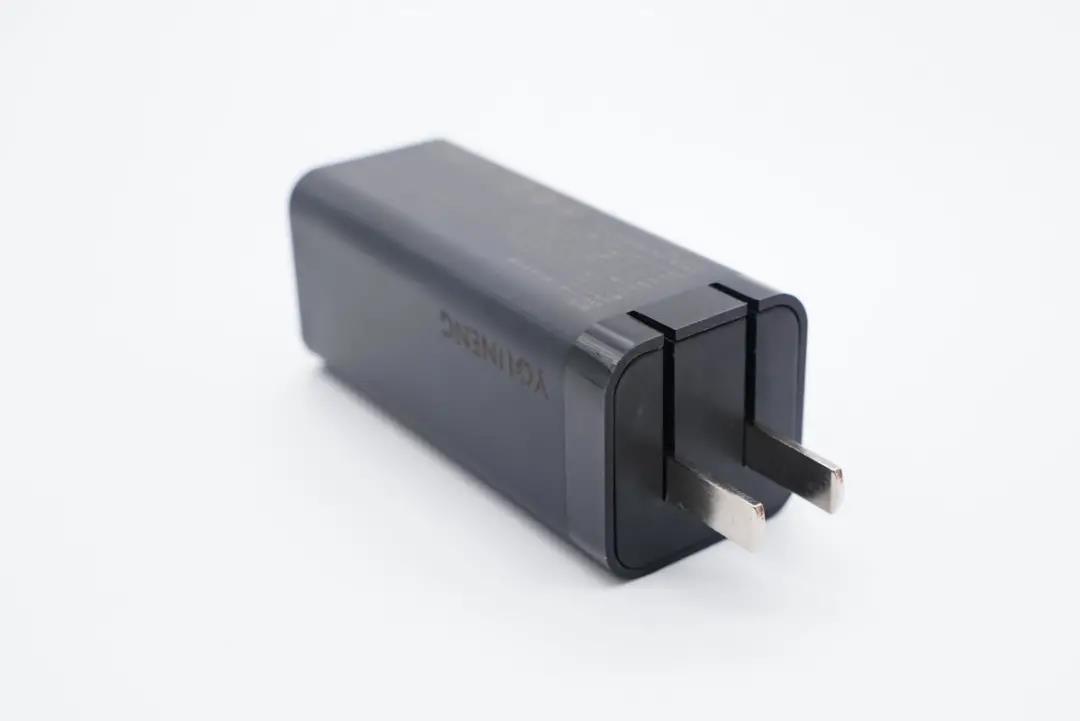

充電器配備可折疊國標插腳,收放自如攜帶方便,且不會刮傷包里其它設備。

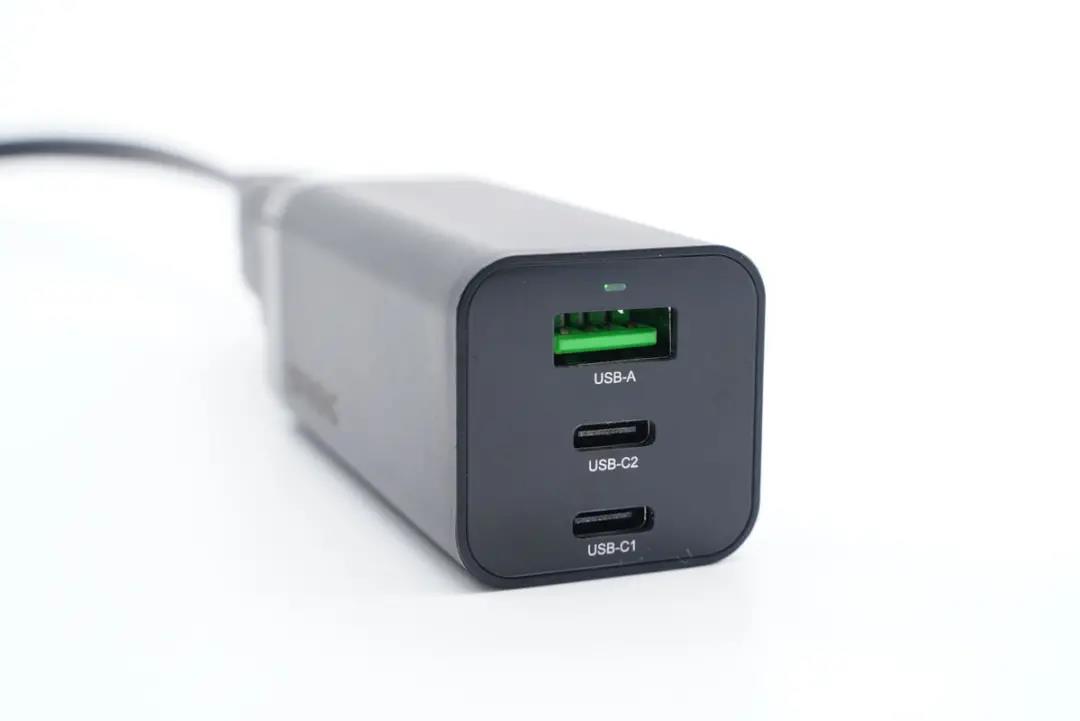

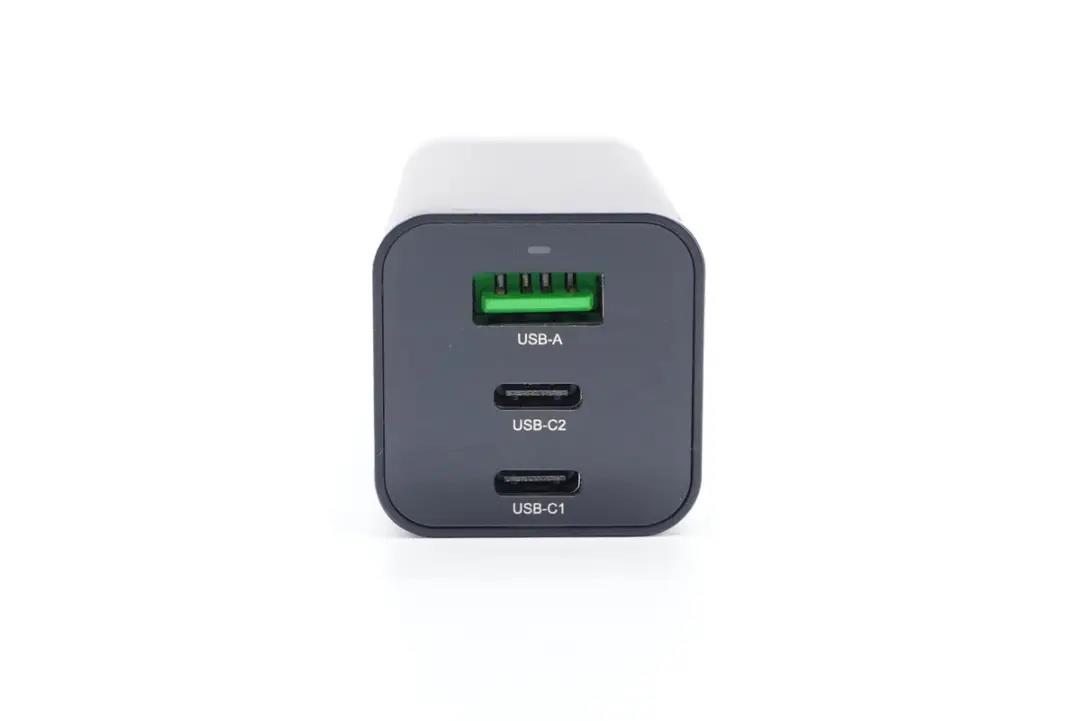

頂部配有指示燈以及2C1A三個輸出接口,接口旁印有區別標識,方便使用。

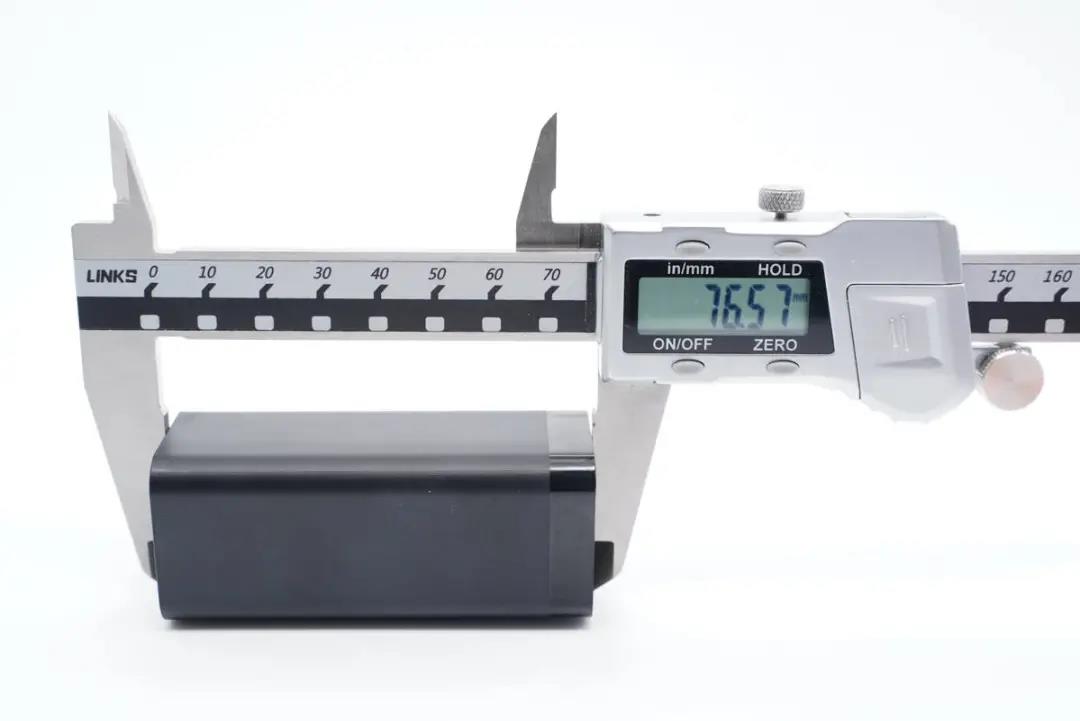

實測充電器機身長度為76.57mm。





寬度為31.47mm。

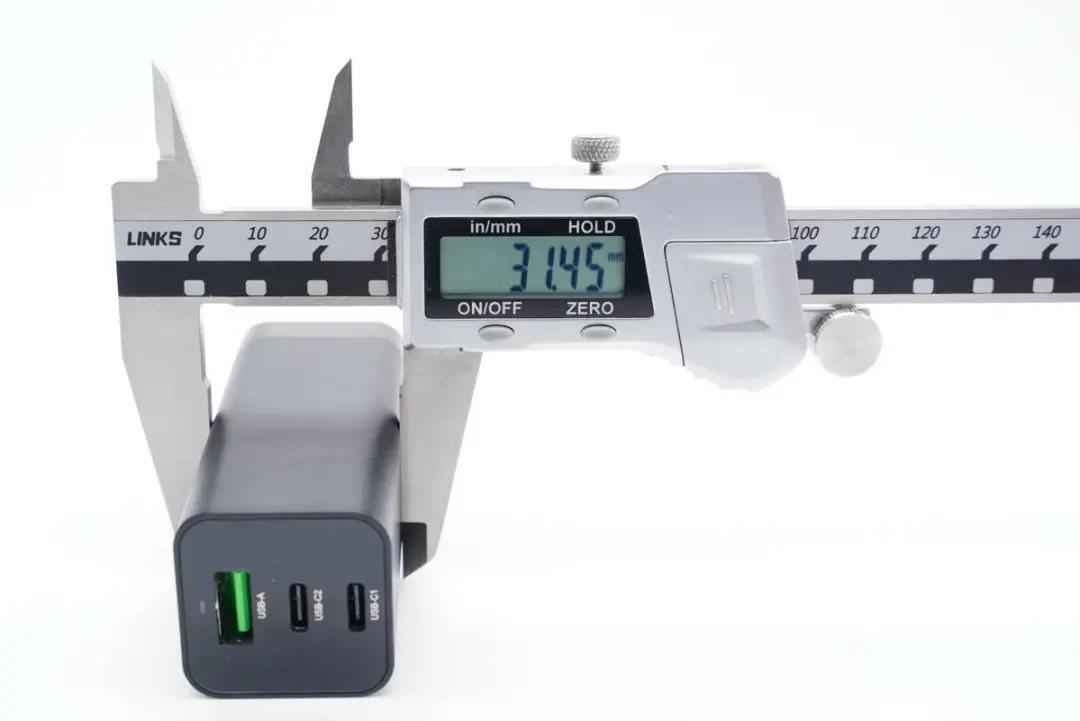

厚度為31.45mm。

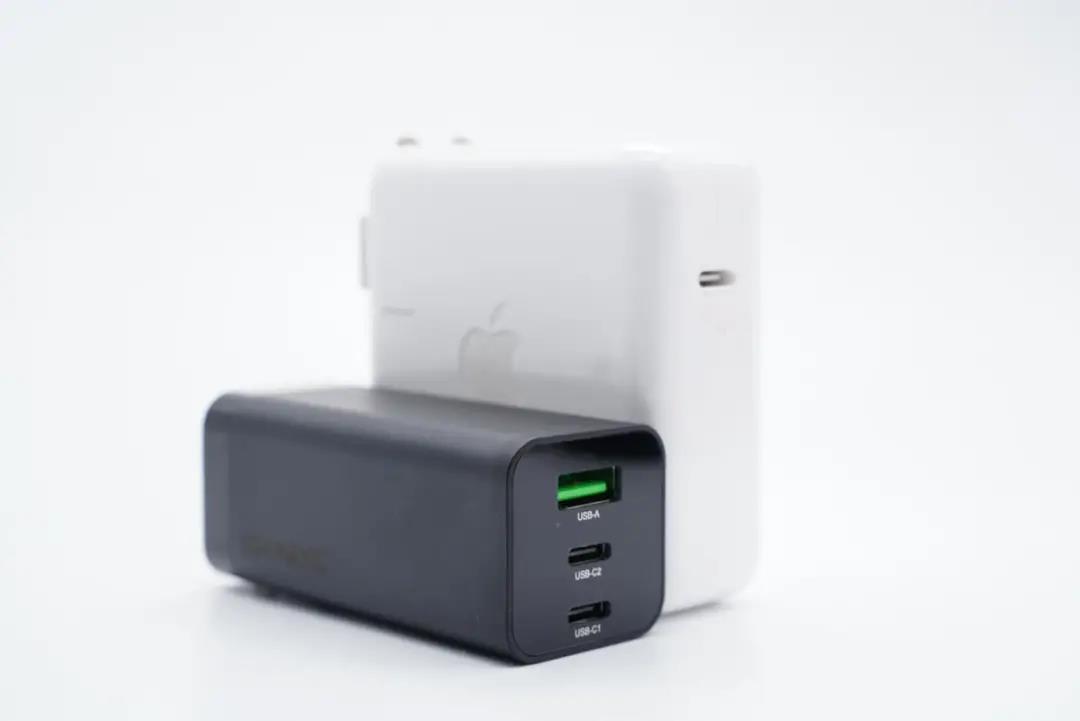

和蘋果61W充電器對比,體積優勢明顯。

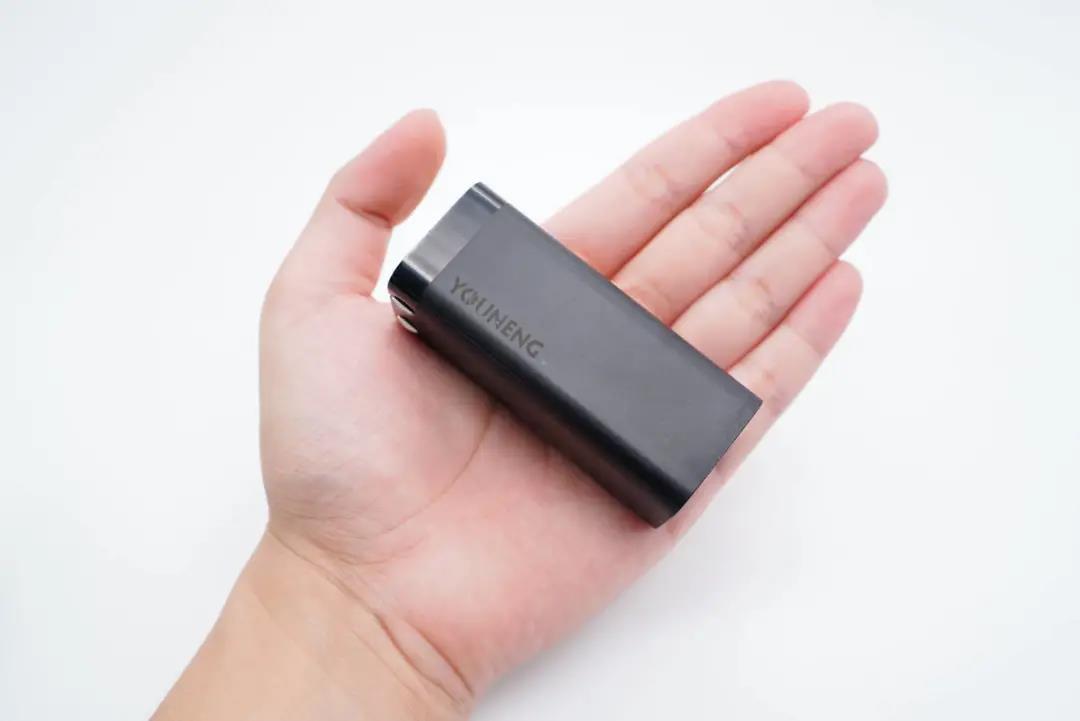

拿在手上的直觀感受。

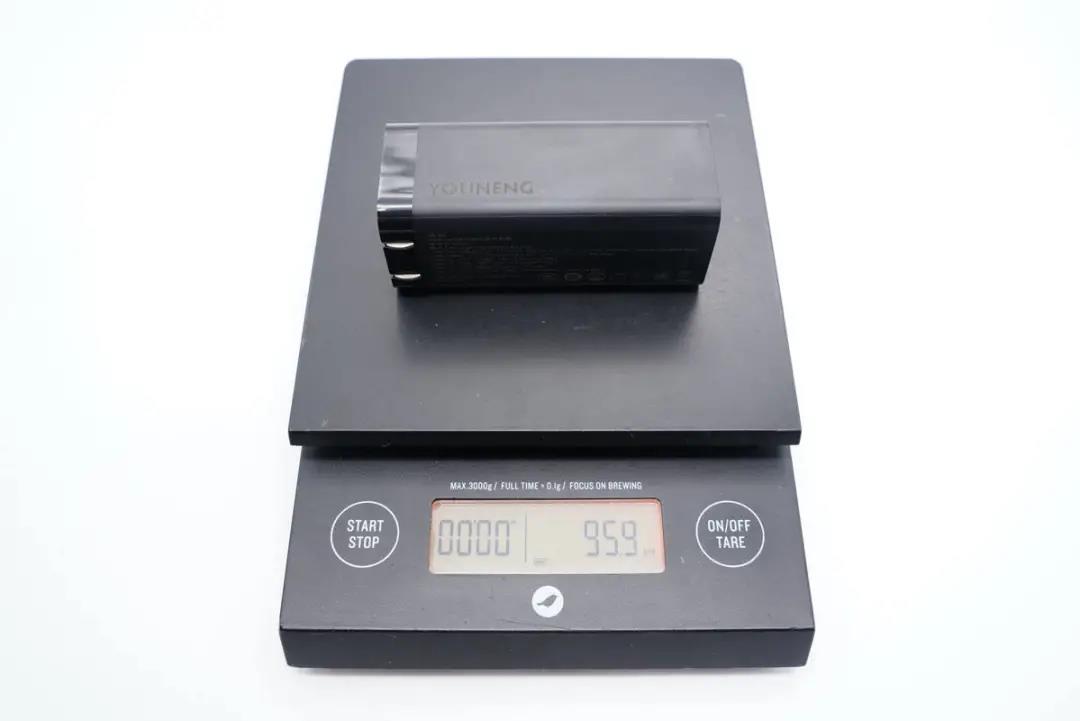

充電器凈重約為96g。





接通電源指示燈亮綠光。

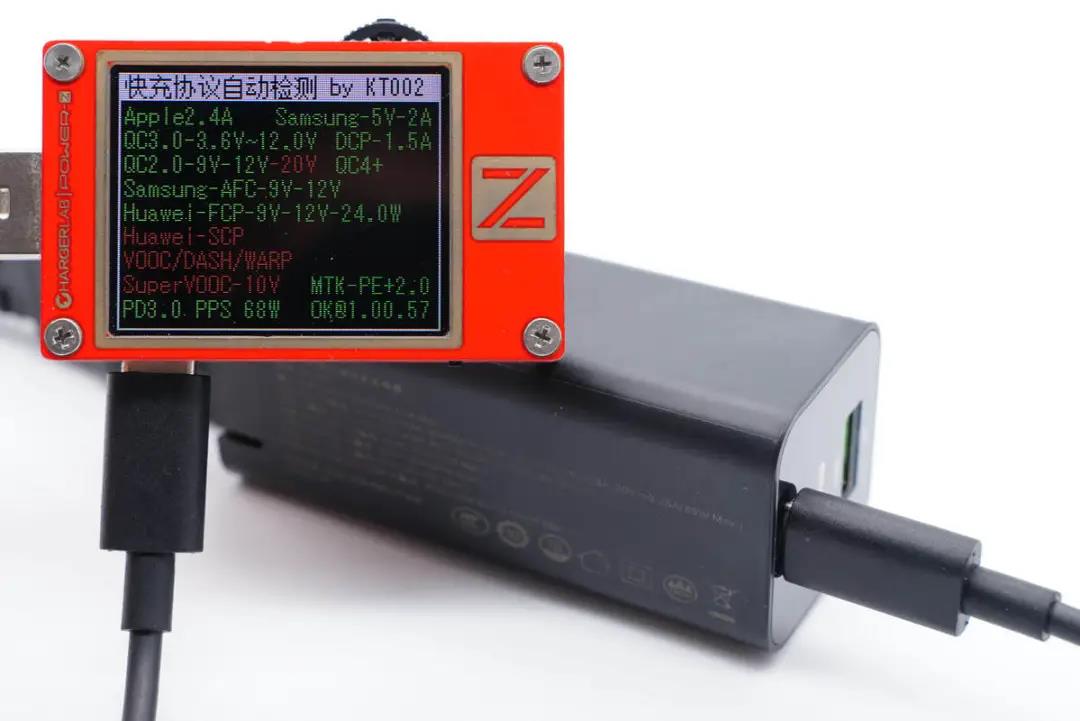

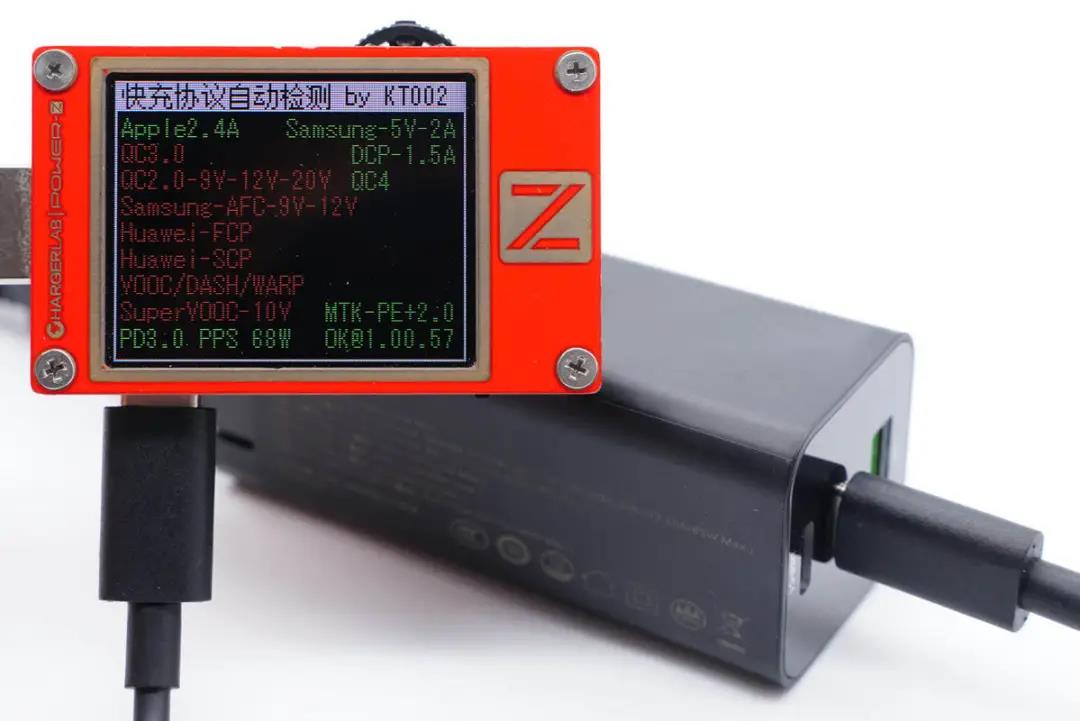

使用ChargerLAB POWER-Z KT002測得C口支持Apple 2.4A、Samsung 5V2A、DCP協議,以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0、PPS快充協議。

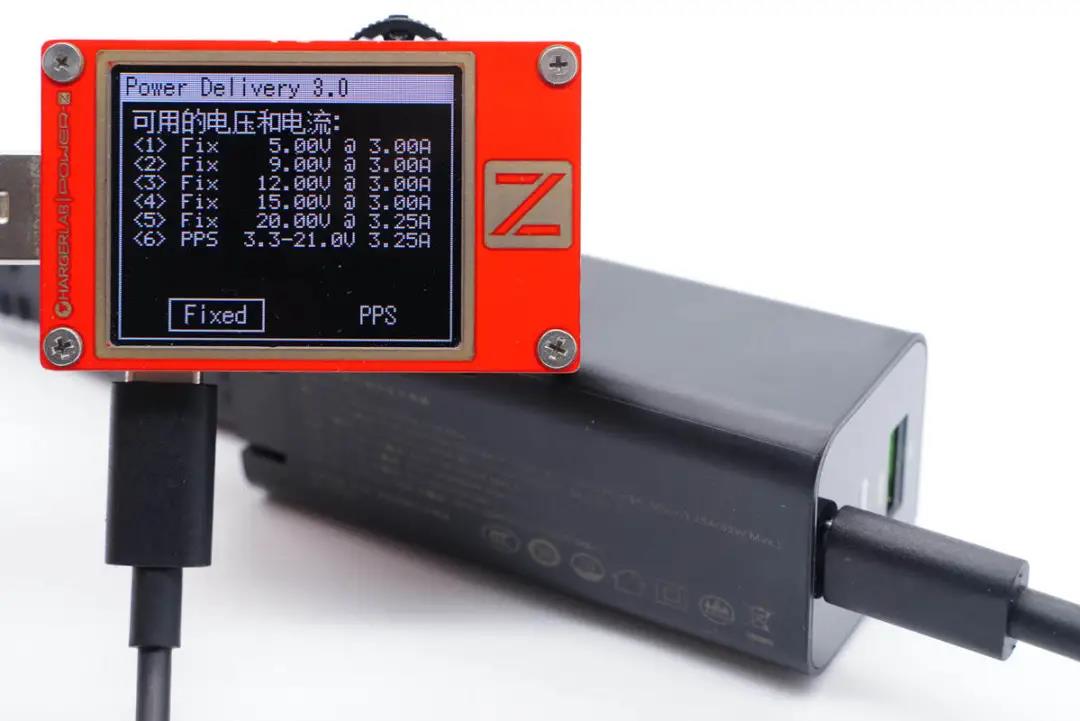

此外測得C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位,以及3.3-21V3.25A一組PPS電壓檔位。





另外測得C2口支持PE2.0、PD3.0和PPS快充協議。

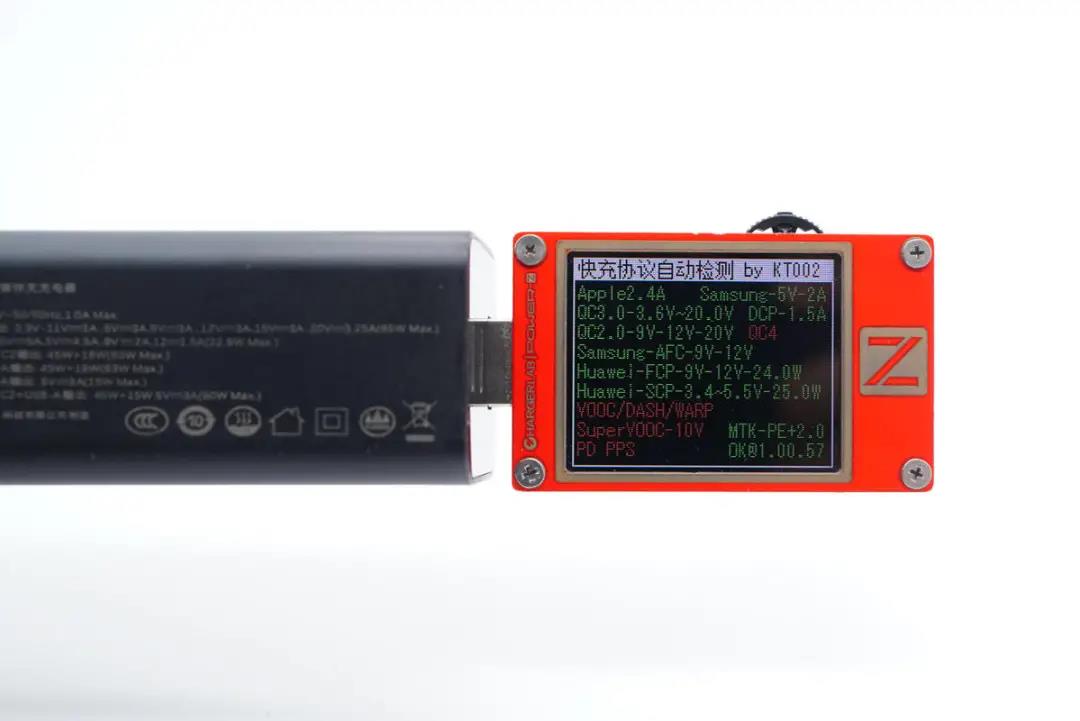

最后測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。




二、柚能65W氮化鎵充電器拆解

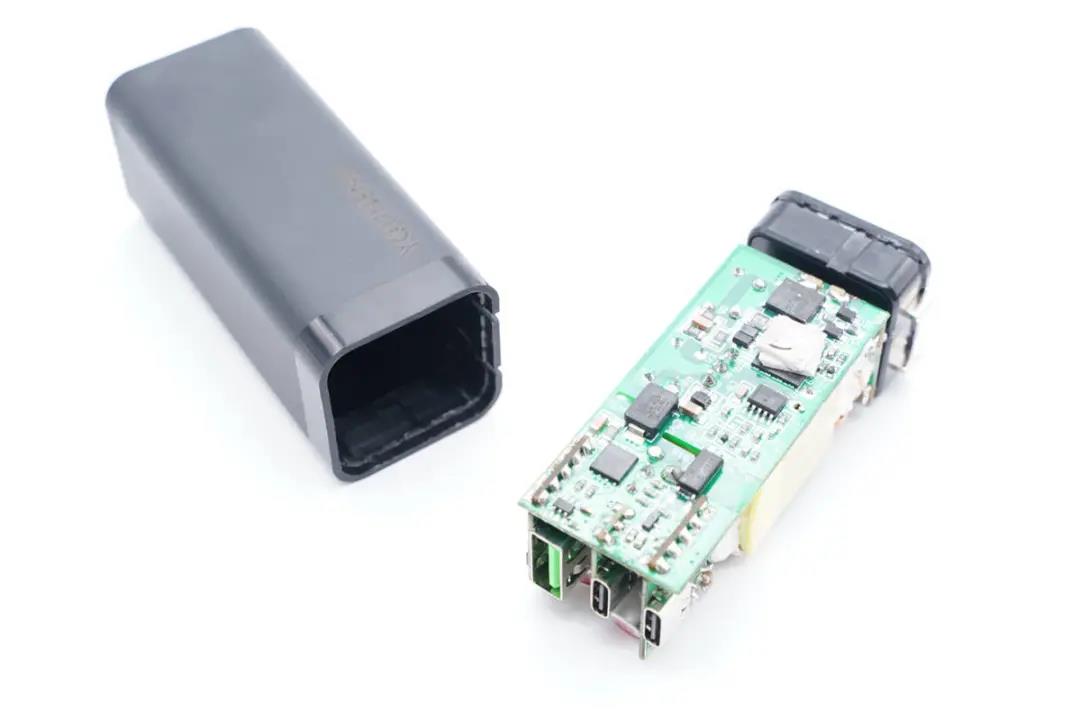

拆開輸入端外殼取出充電器模塊。

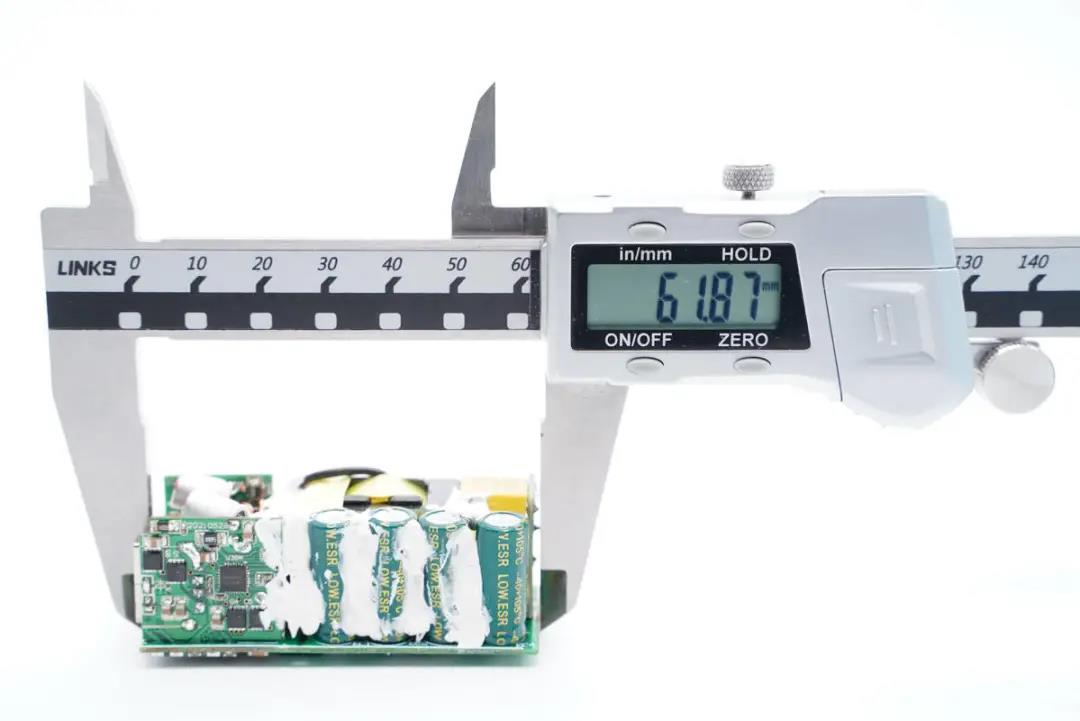

測得模塊長度為61.87mm。

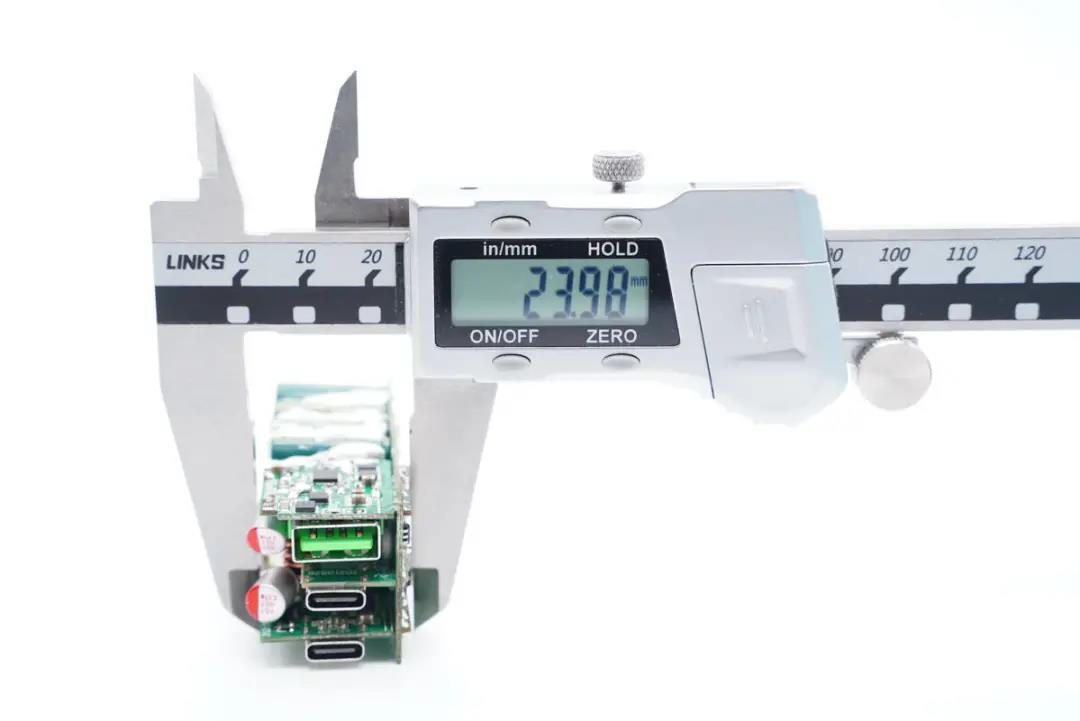

寬度為23.98mm。

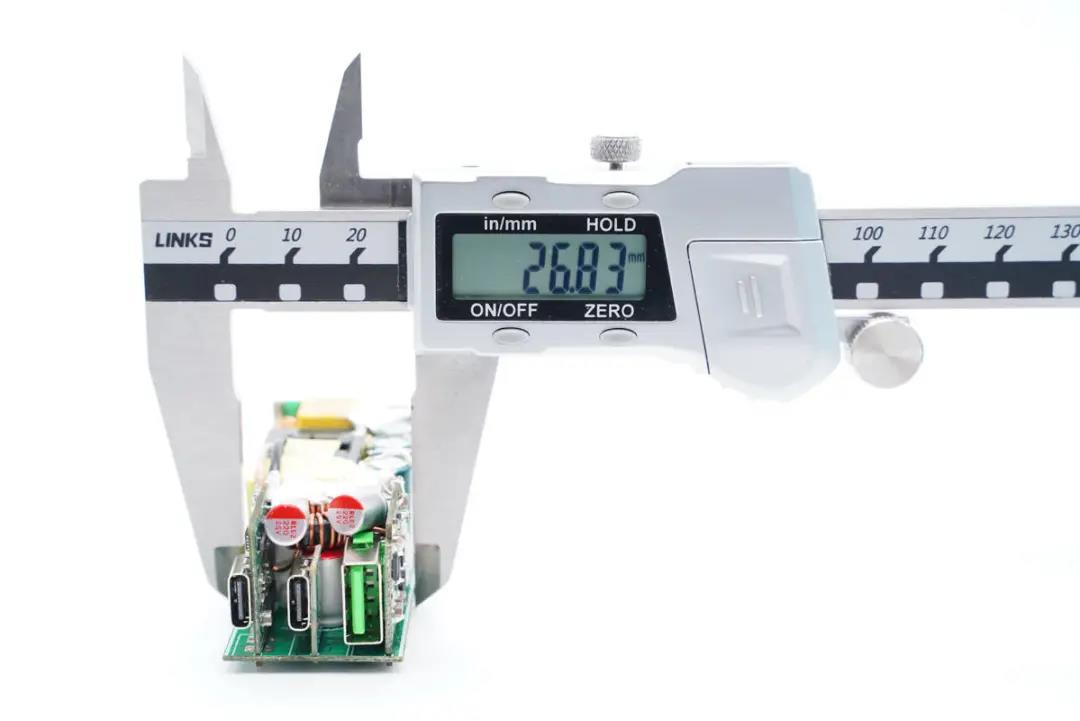

厚度為26.83mm。

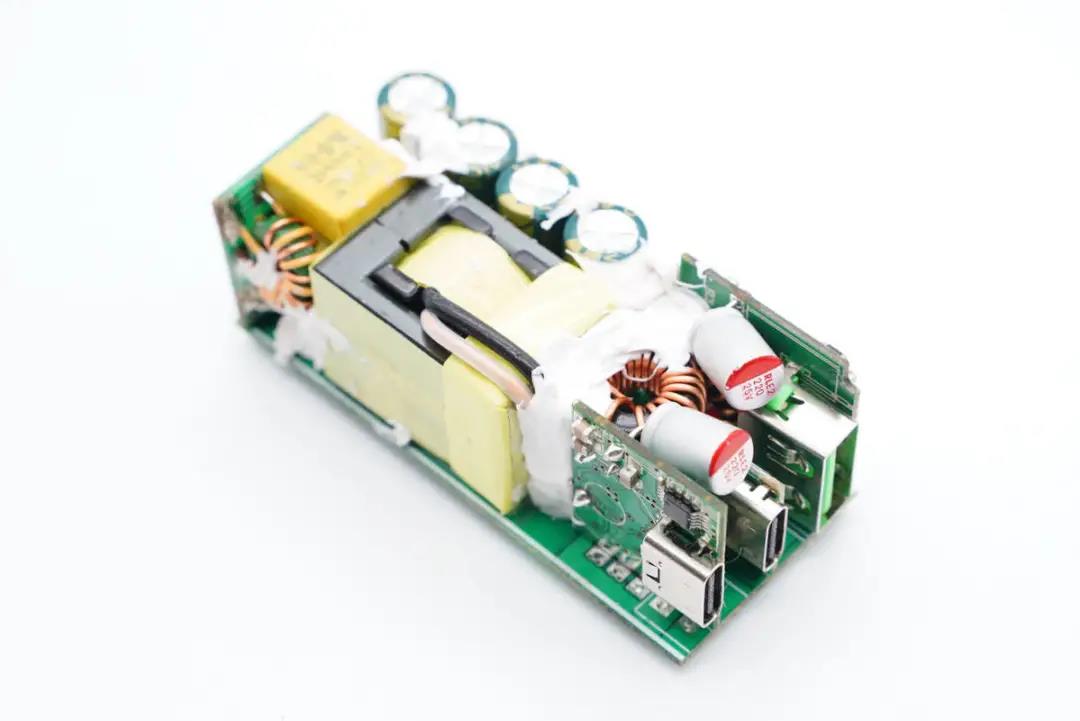

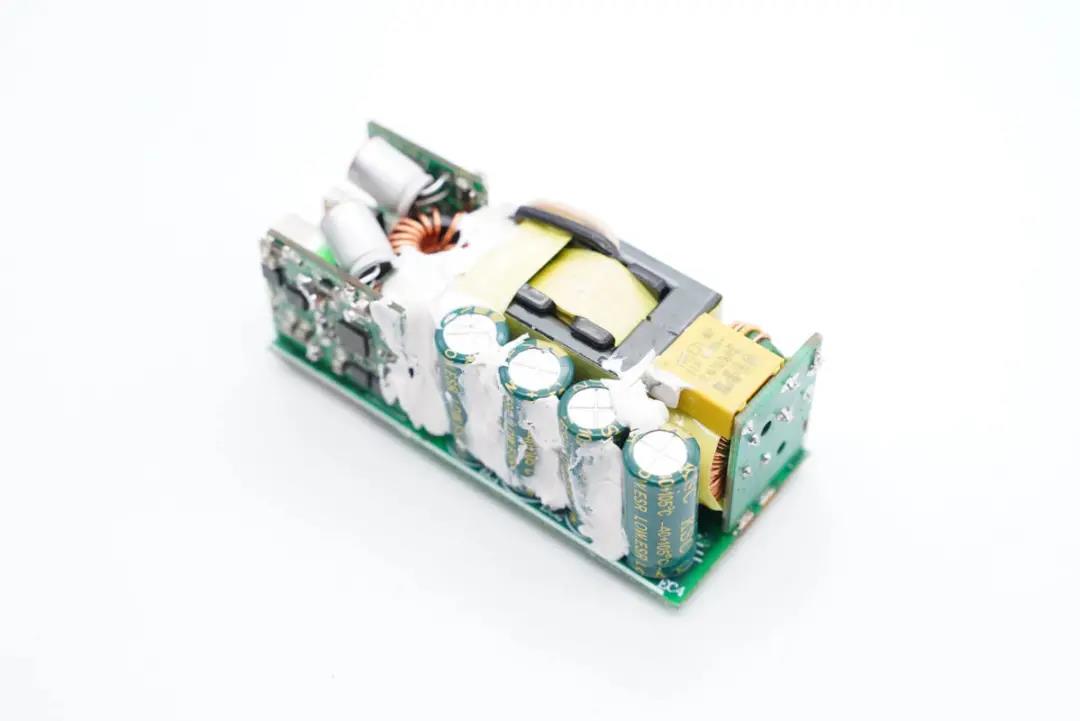

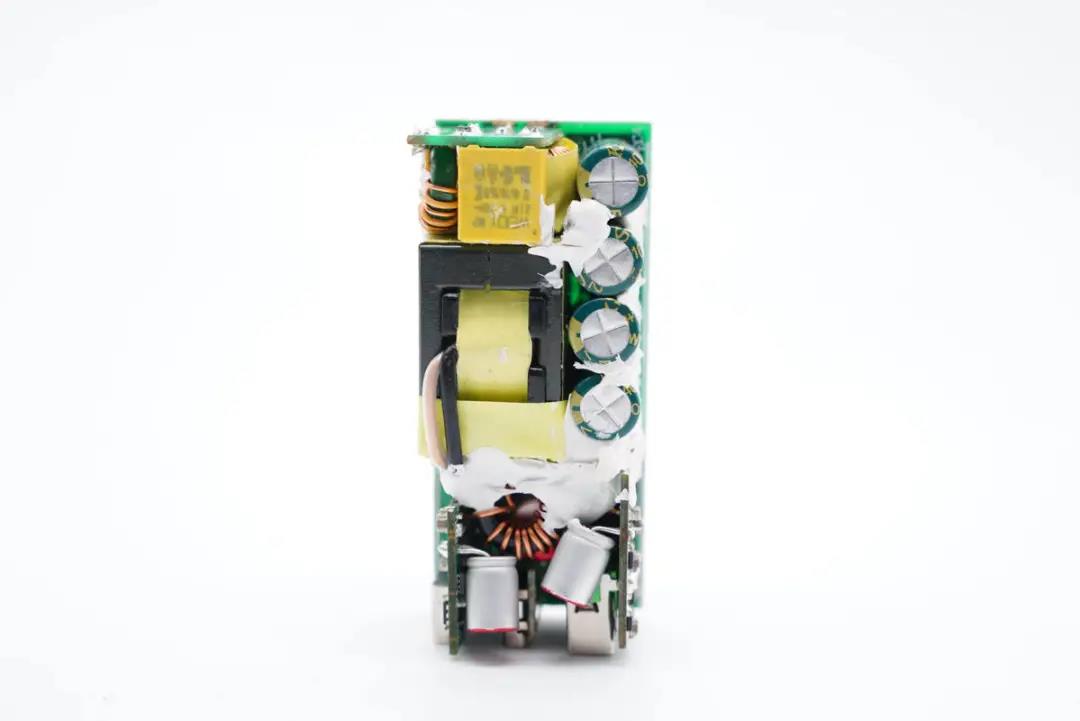

主板正面一覽,元器件布局緊湊,并且打膠加固。

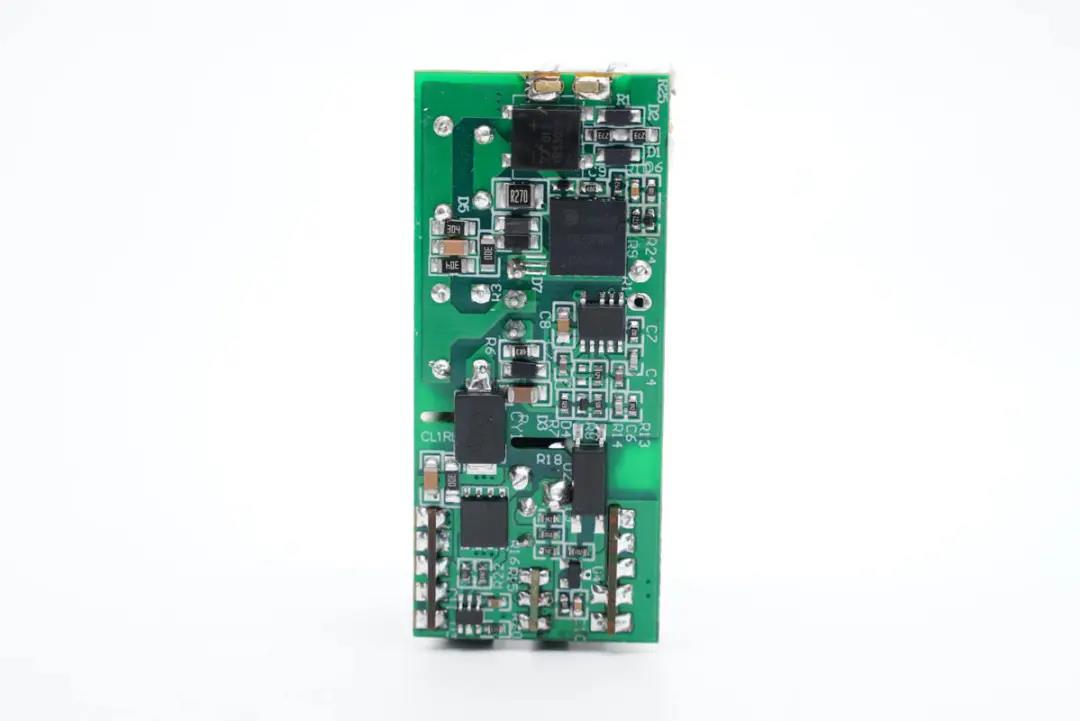

主板背面一覽,設有整流橋、開關電源初次級控制器、MOS管、光耦和Y電容。



通過觀察發現,這款充電器采用高頻QR開關電源架構,兩路DC-DC二次降壓輸出,輸出功率智能分配,下面我們從輸入端開始了解各器件的信息。

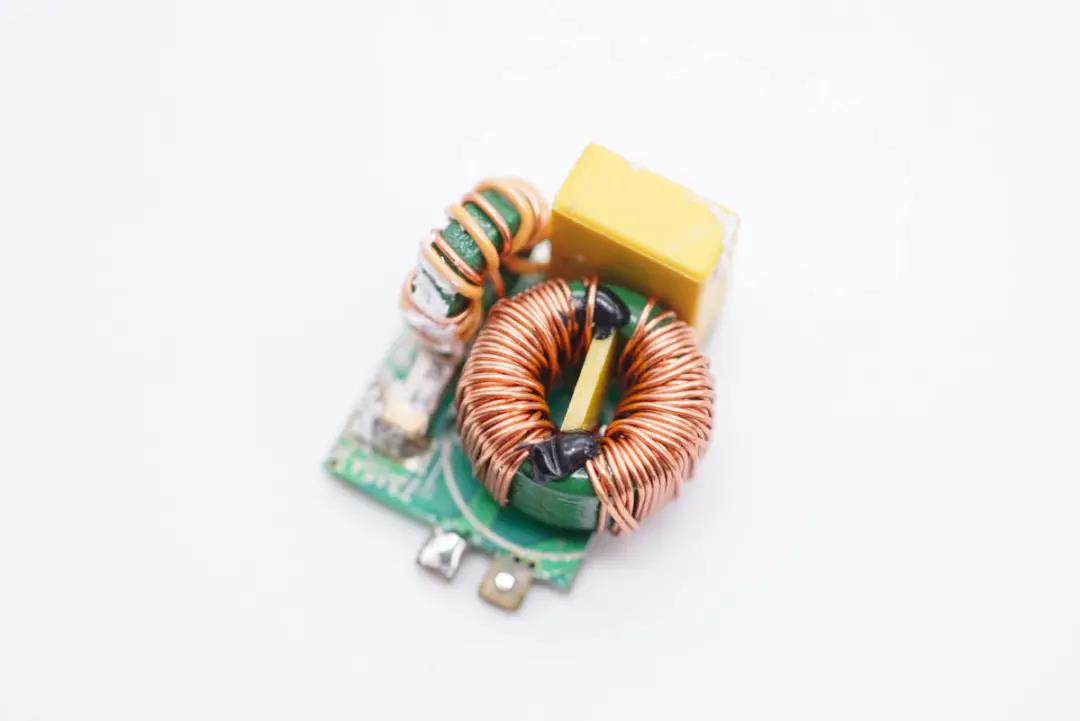

輸入端設有一塊小板,側邊排布四顆高壓濾波電解電容,并且打膠加固。

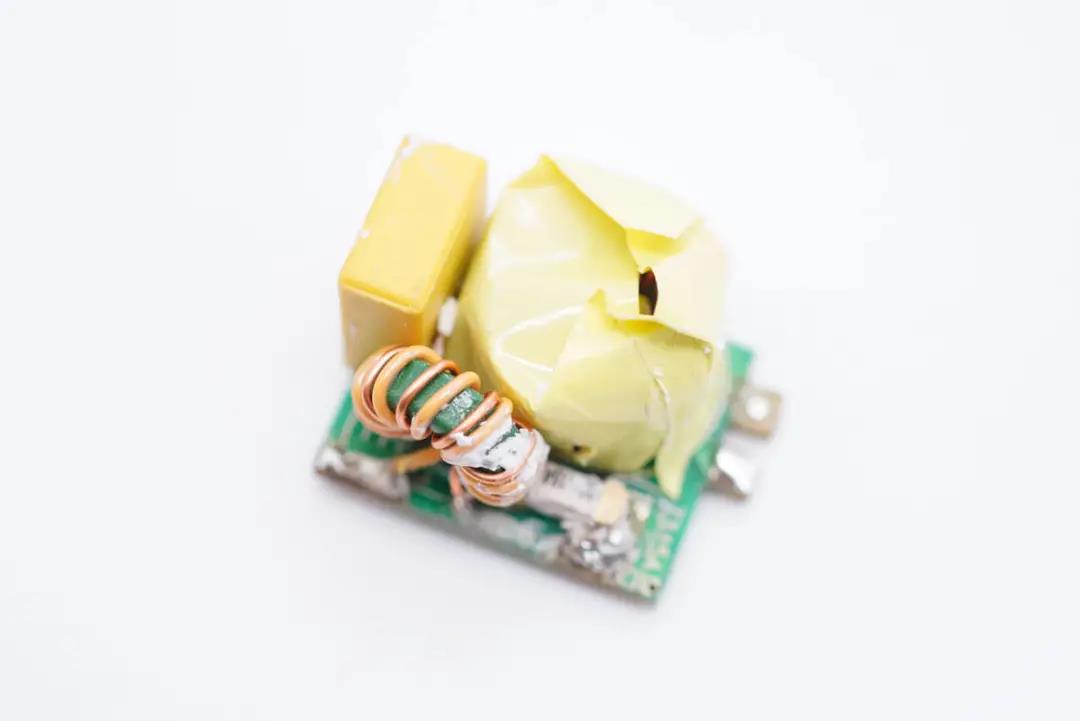

小板上有貼片保險絲、兩級共模電感以及安規X電容,其中一顆共模電感包裹絕緣膠帶。

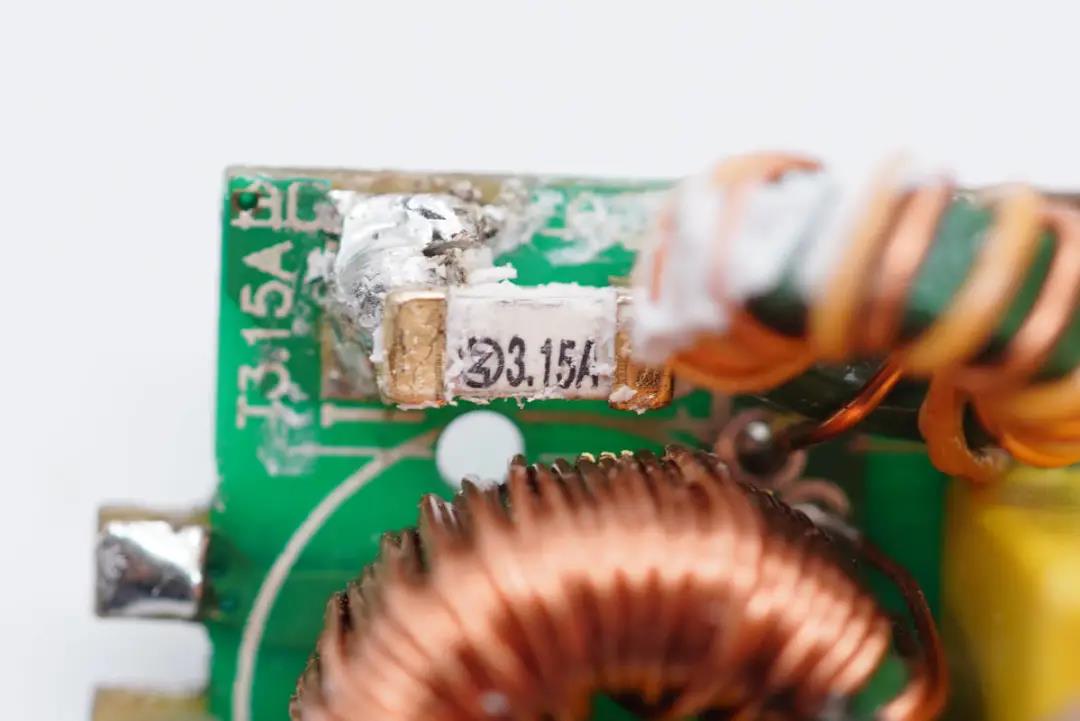

貼片保險絲額定電流3.15A。





共模電感雙線繞制,用于濾除EMI干擾。

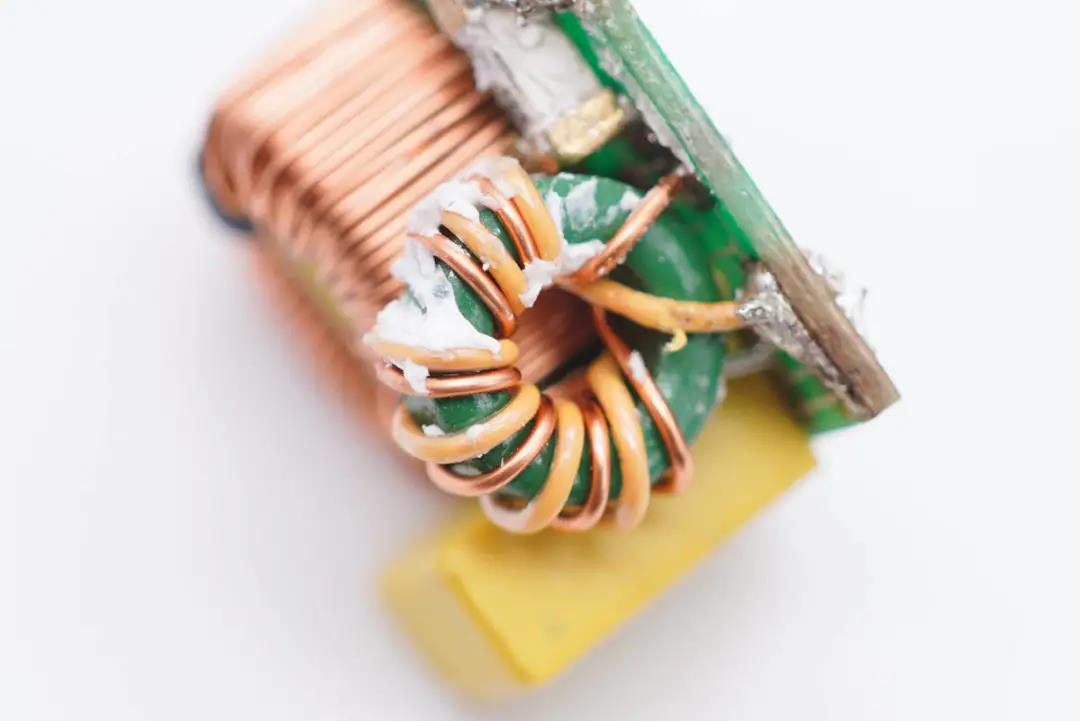

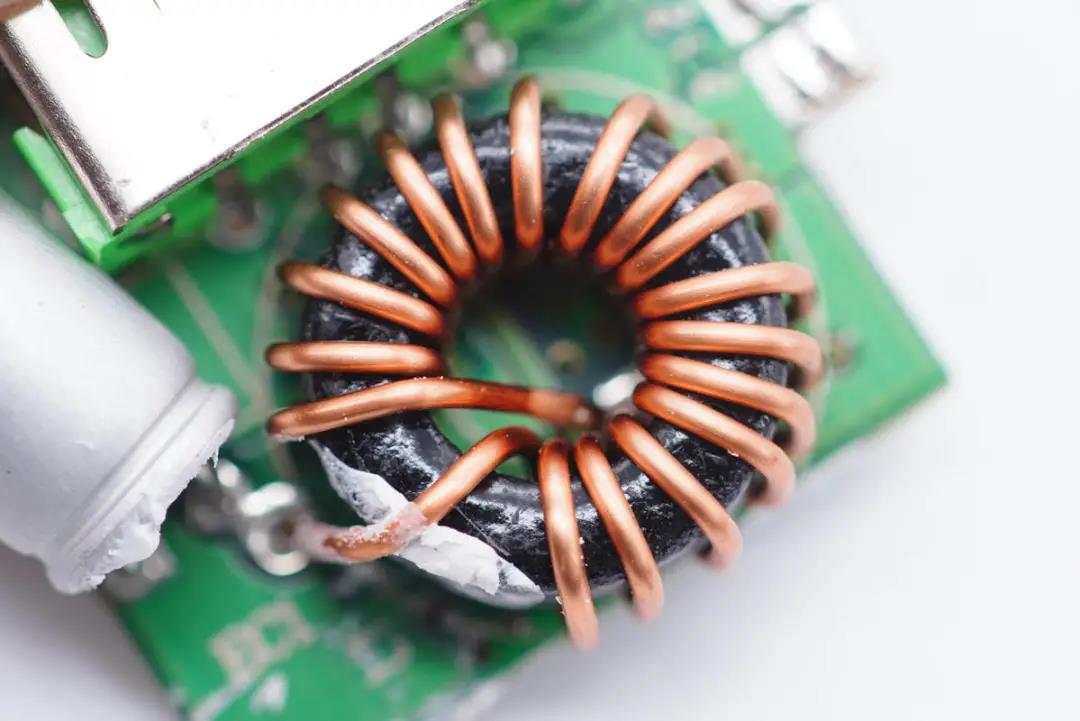

另一顆共模電感特寫。





安規X電容來自WEIDY緯迪,容量0.1μF。

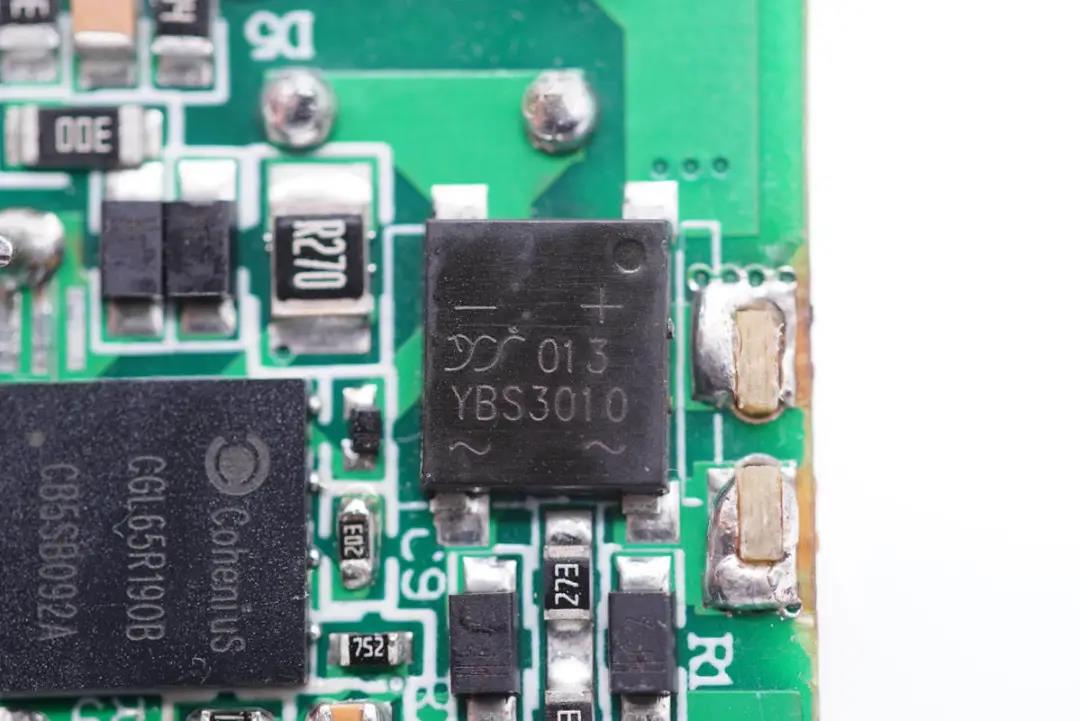

YBS3010整流橋來自楊杰。

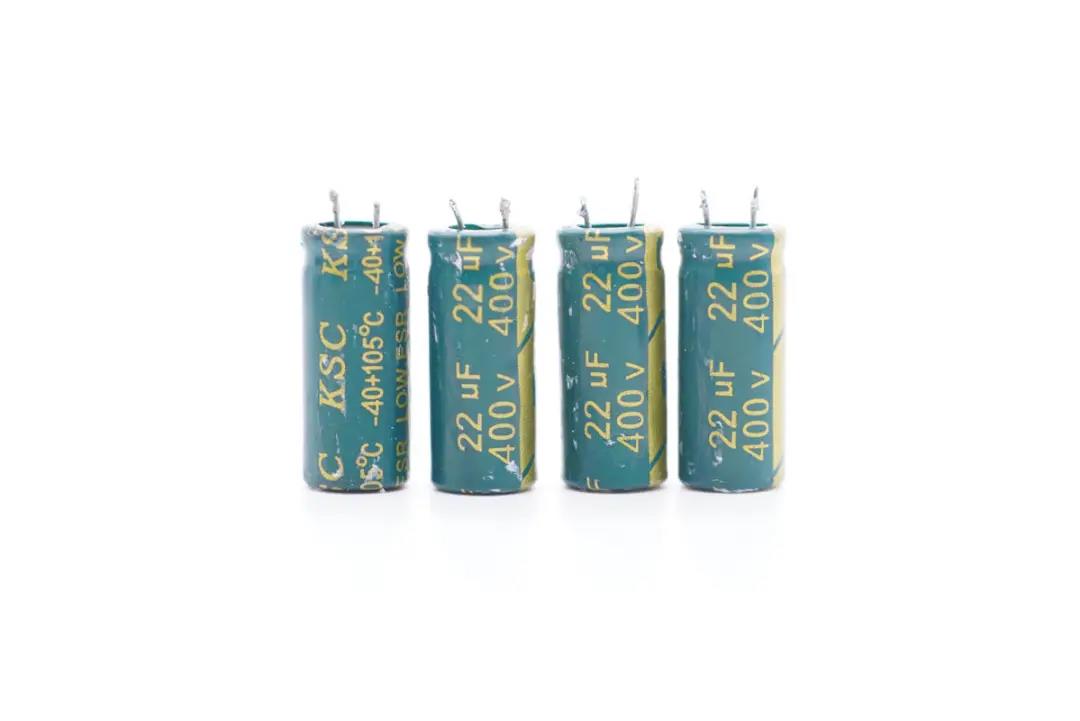

四顆高壓濾波電解電容規格均為400V 22μF。

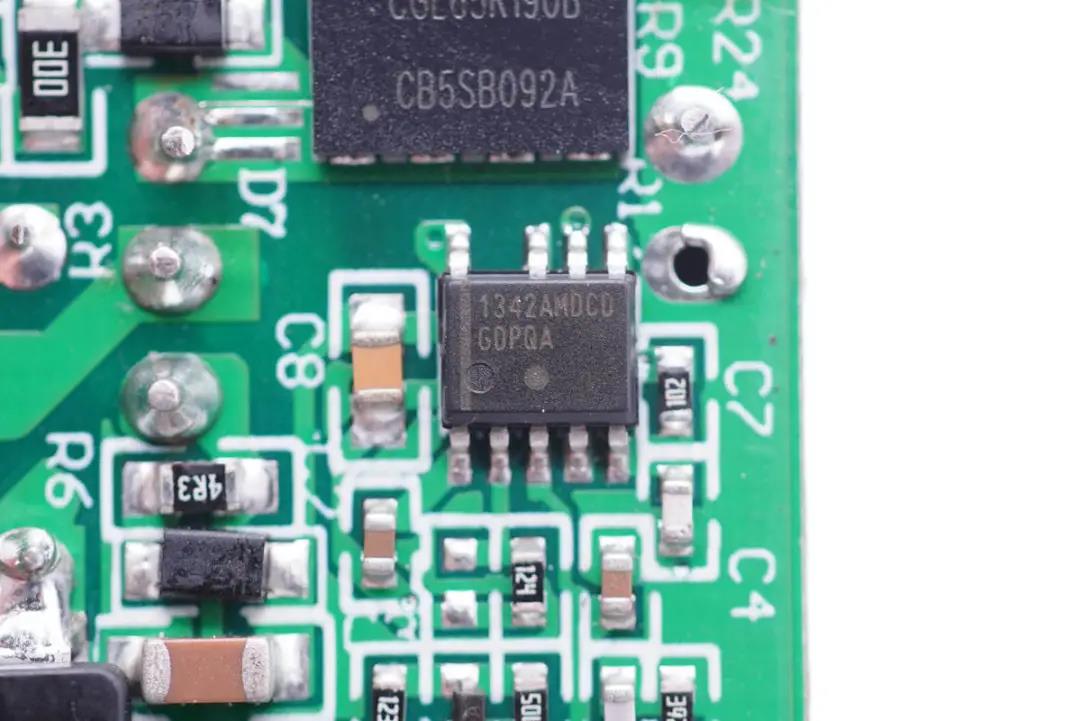

開關電源主控芯片為ON安森美NCP1342,這是一顆高頻反激準諧振初級PWM控制器,內置主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。

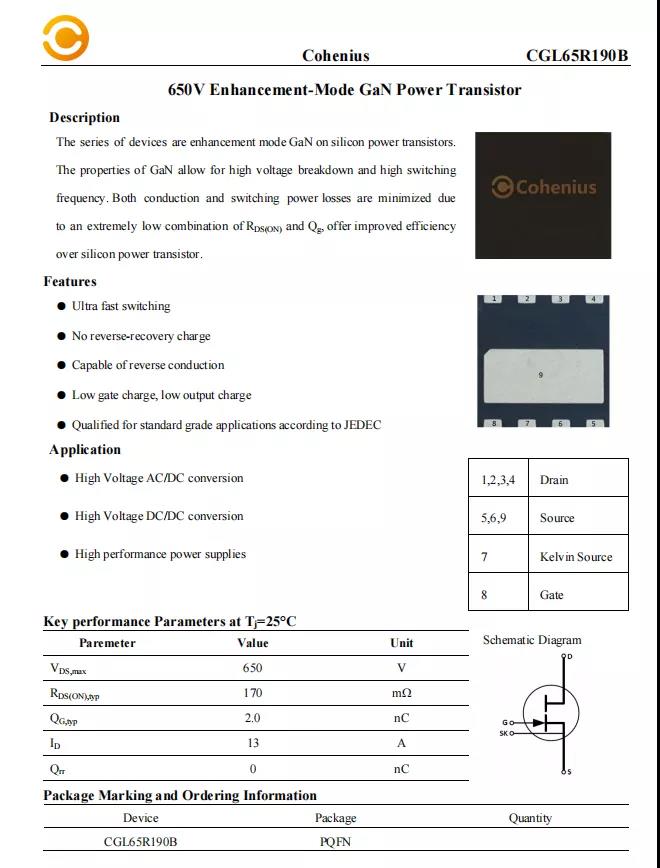

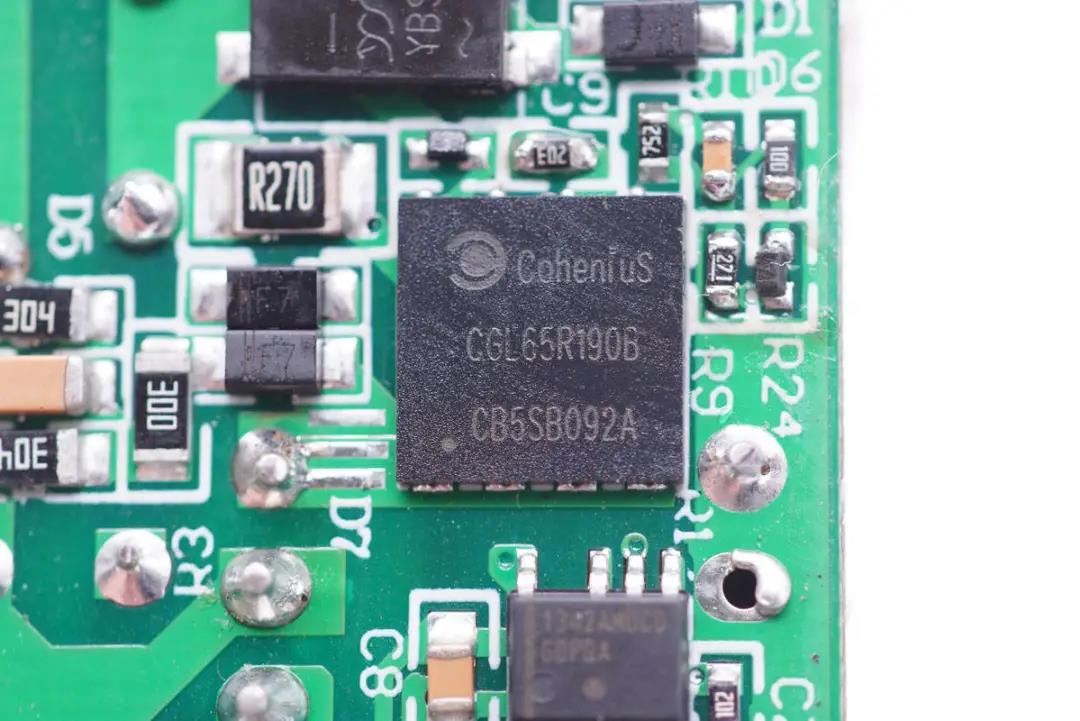

開關管用的是聚能創芯的CGL65R190B,這是一款耐壓650V,導阻170mΩ的增強型氮化鎵開關管,支持超快開關,具有低柵極電荷和輸出電荷,支持開爾文源極,符合JEDEC的標準級應用認證。





聚能創芯CGL65R190B采用PQFN8*8封裝,可應用在65-100W功率段反激主功率開關管,100W功率段PFC主功率開關管,200W功率段LLC主功率開關管。

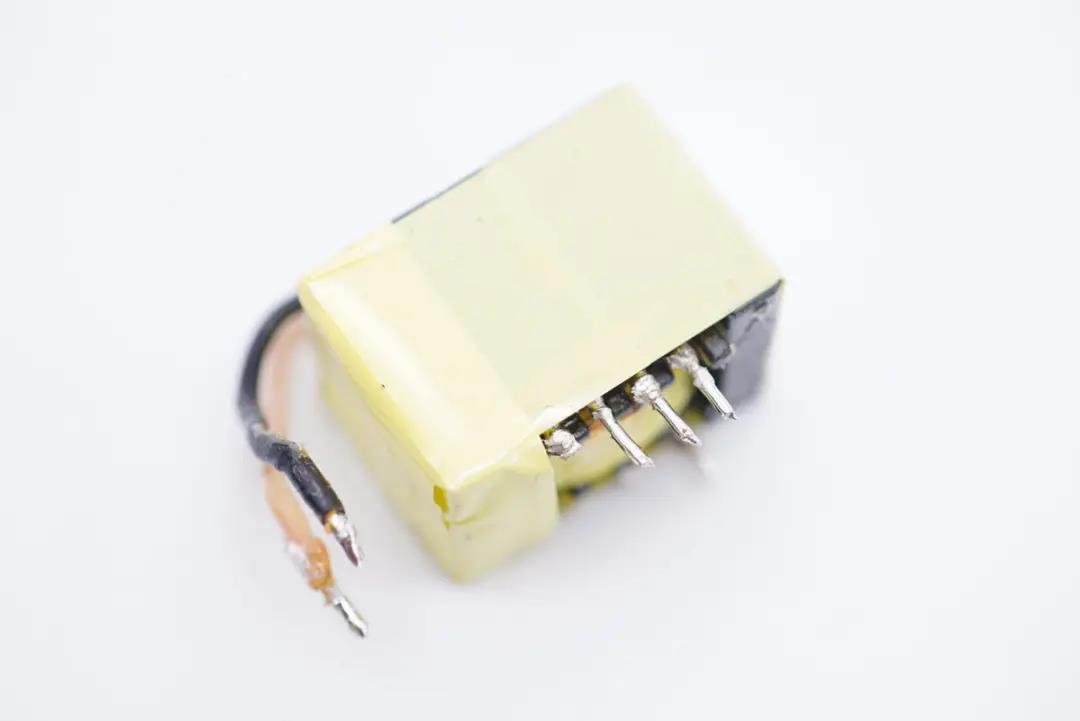

變壓器特寫。

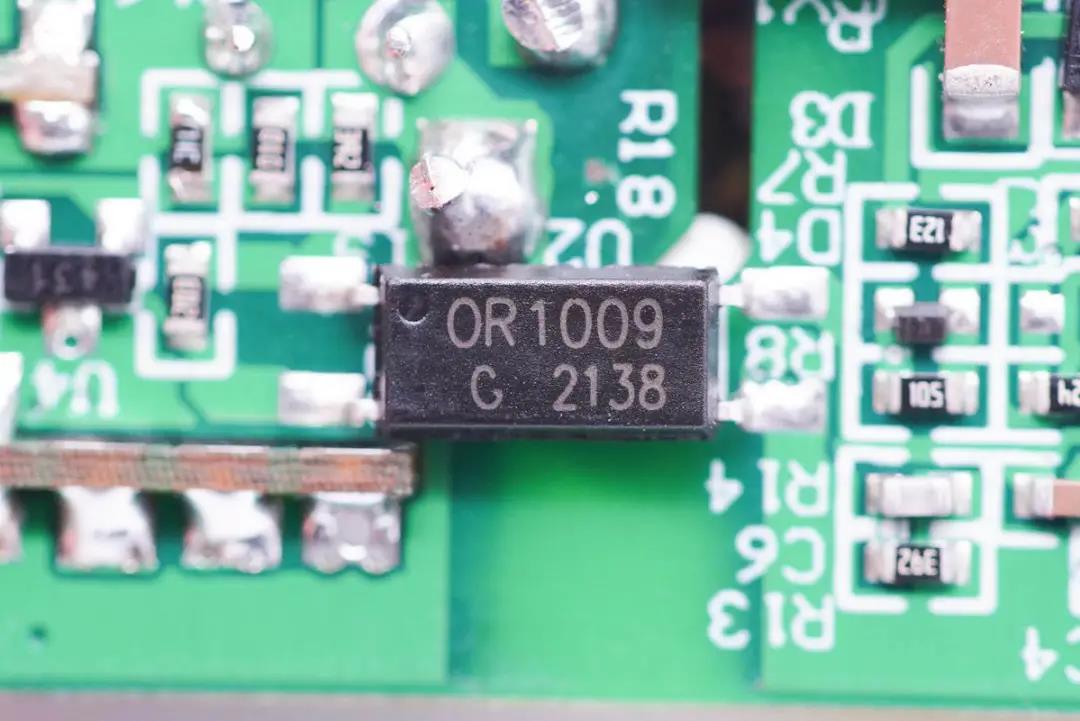

OR 1009光耦,用于初級次級通信,反饋輸出電壓。

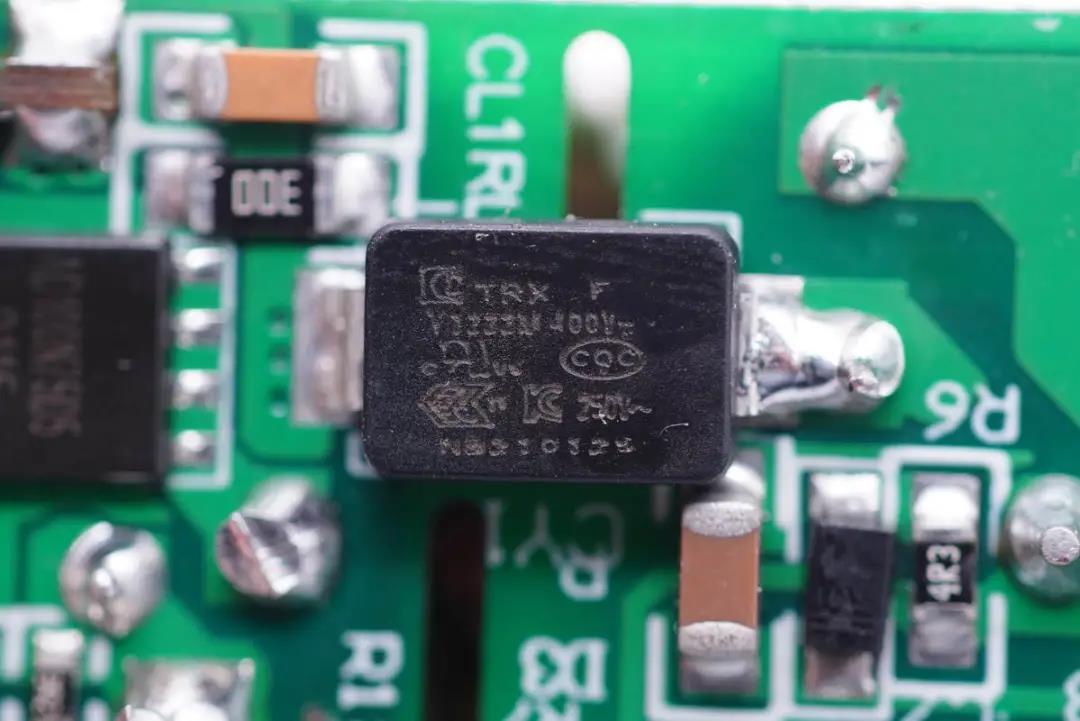

貼片Y電容來自四川特銳祥科技股份有限公司,具有體積小、重量輕等特色,非常適合應用于氮化鎵快充這類高密度電源產品中。



特銳祥專注于被動元器件的研發、生產及銷售,注冊資本1億元。旗下有自主電容品牌兩類:SMD TRX及DIP TY電容器,TRX將致力于陶瓷材料的研究,以拓展更多品類的應用,為客戶提供更多的解決方案。





充電頭網了解到,特銳祥貼片Y電容除了被貝爾金安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思海陸通、第一衛等品牌的數十款快充產品使用,此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用,性能獲得客戶一致認可。

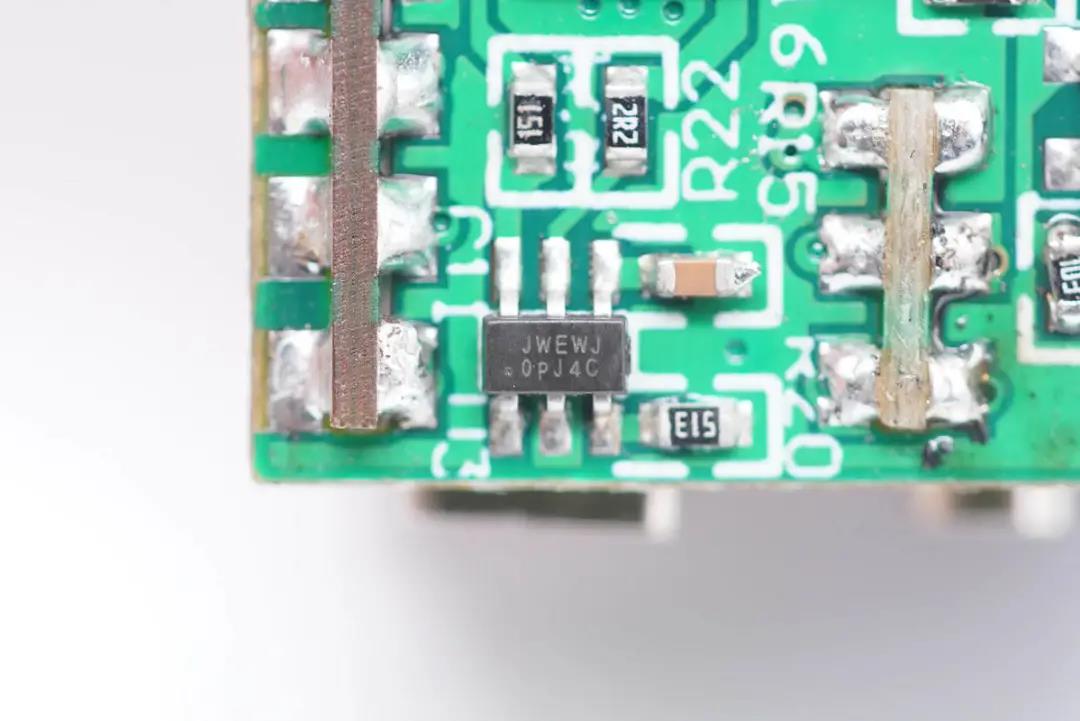

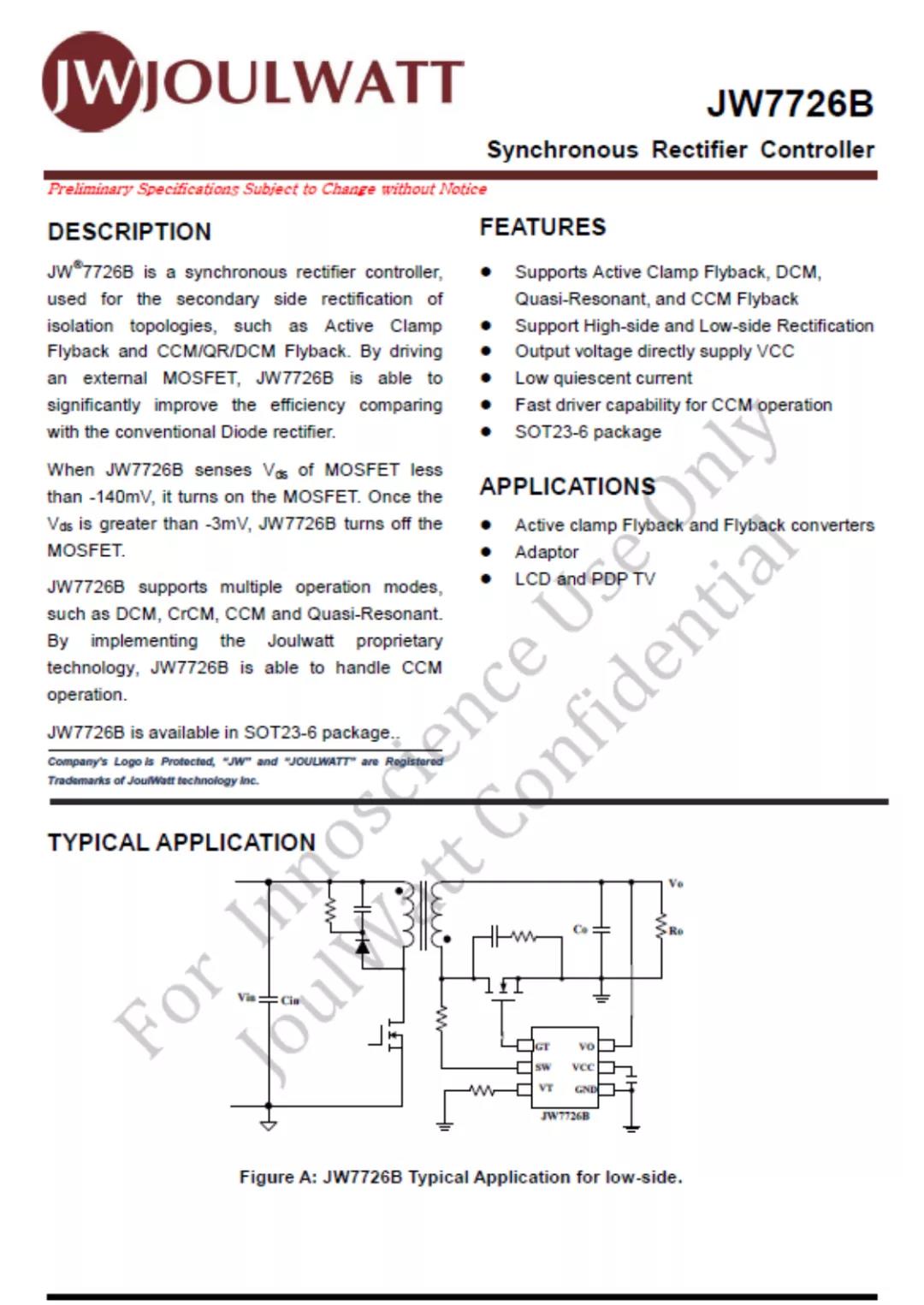

同步整流控制器采用杰華特JW7726B,支持CCM、DCM、QR和ACF模式,在振鈴期間能有效防止同步整流MOSFET的誤開通;具有快速關斷能力以便能兼容CCM;在啟動過程中(VCC建立之前)能有效防止門極gate被耦合至開啟電壓。據了解,目前JW7726系列產品累計發貨量已接近千萬顆。





充電頭網拆解了解到,杰華特JW7726B還被眾顯65W 2C1A氮化鎵快充、倍思87W雙?;靹拥壙斐?/span>愛蘭博10000mAh二合一60W氮化鎵快充、睿元實業33W 1A1C氮化鎵快充REMAX 30W氮化鎵充電器等產品采用。

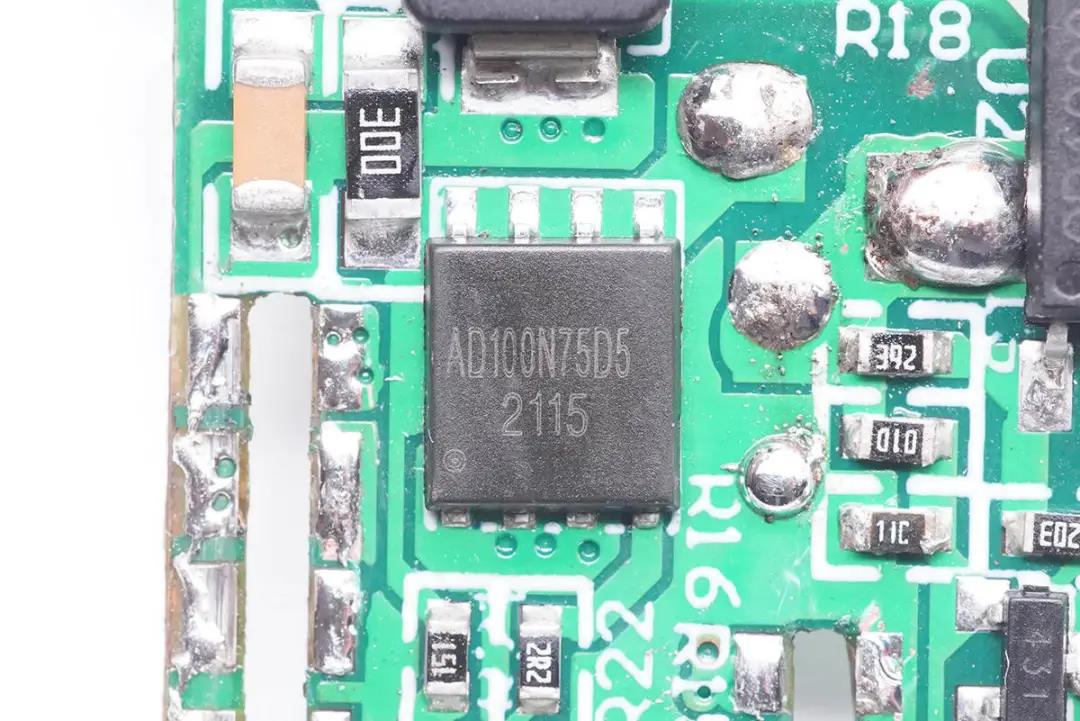

次級同步整流MOS管采用砹德曼AD100N75D5,耐壓100V,導阻7.6mΩ,P PAK5x6封裝。

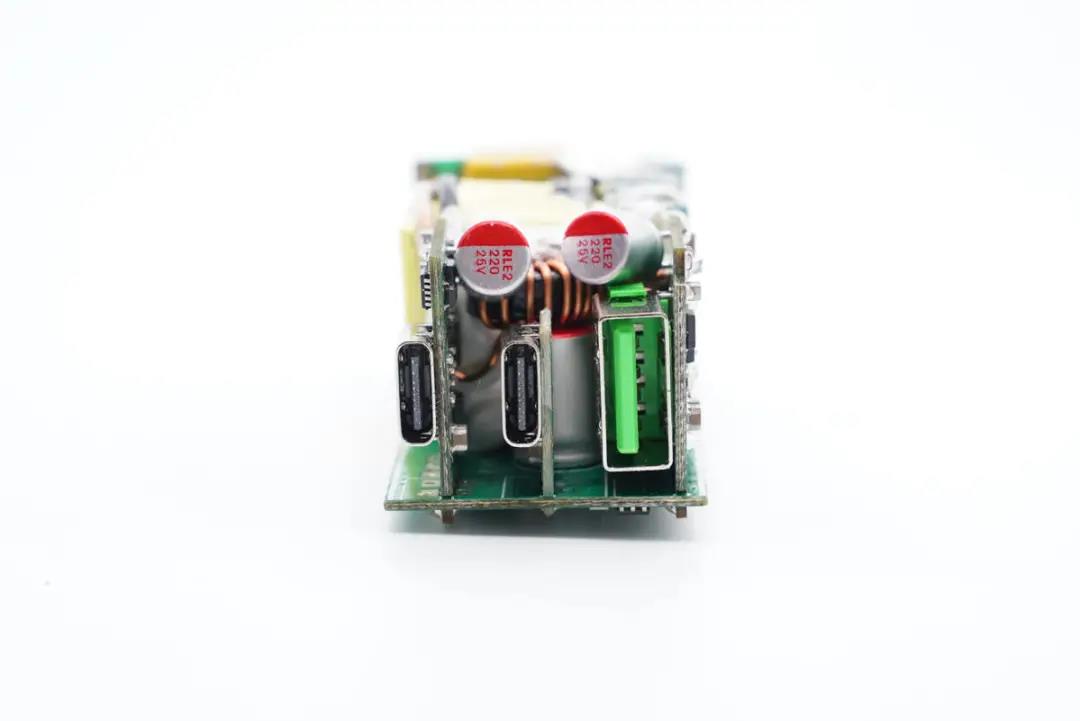

輸出端三個USB母座分別焊接在三塊獨立小板上,C1和A口母座所在小板使用二次降壓電路。





C2口母座小板后端可見一顆同步整流輸出濾波固態電容。

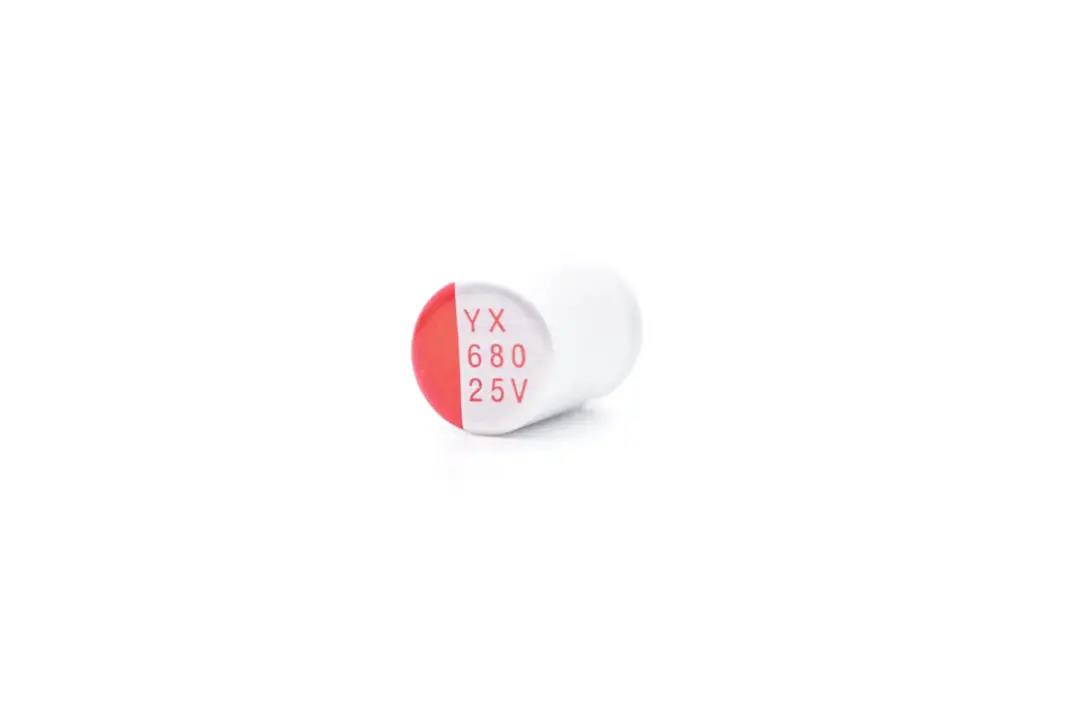

輸出濾波固態電容來自福建云星電子,規格為25V 680μF。

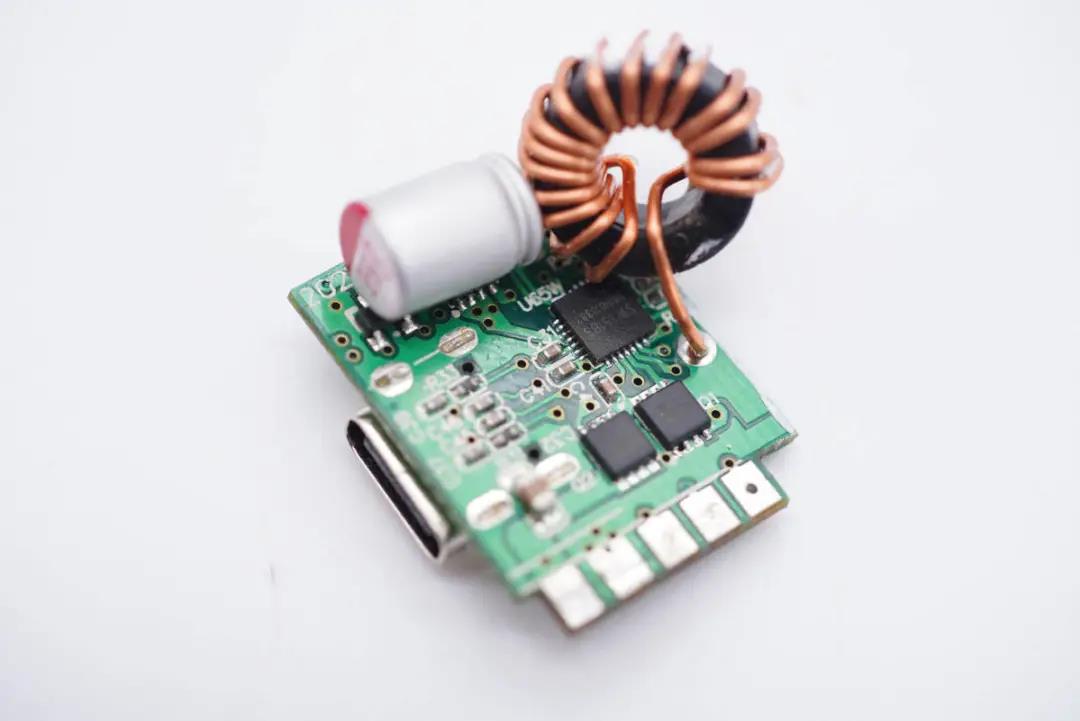

C1口母座所在小板一面設有降壓協議IC、降壓輸出MOS管、降壓電感以及濾波電容。

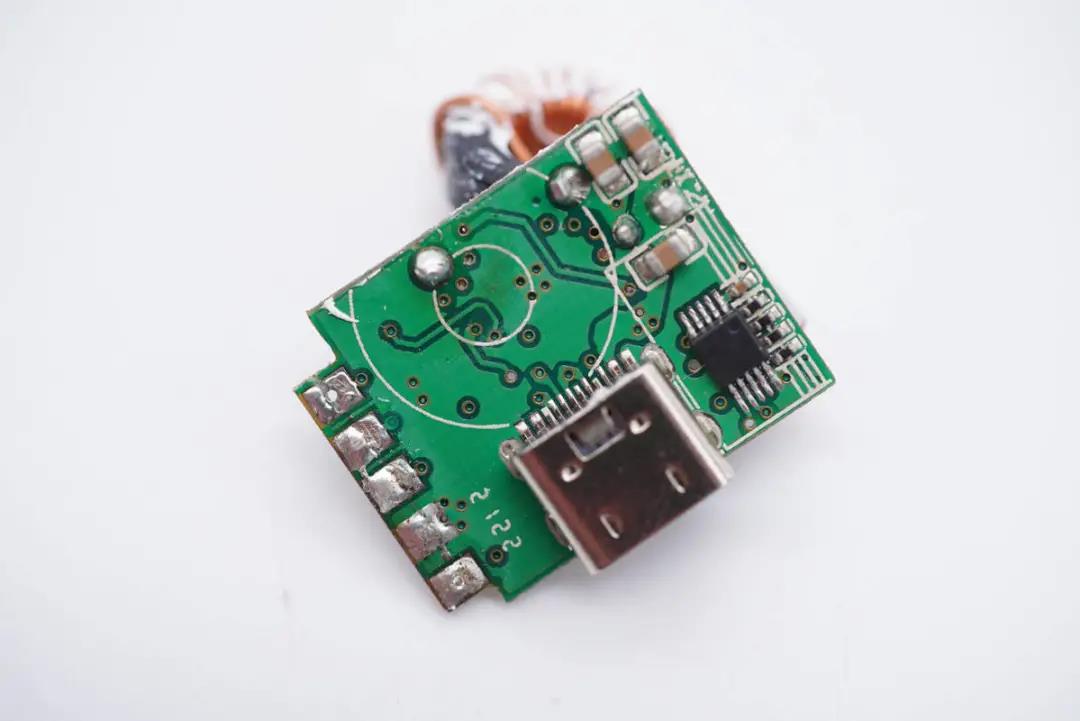

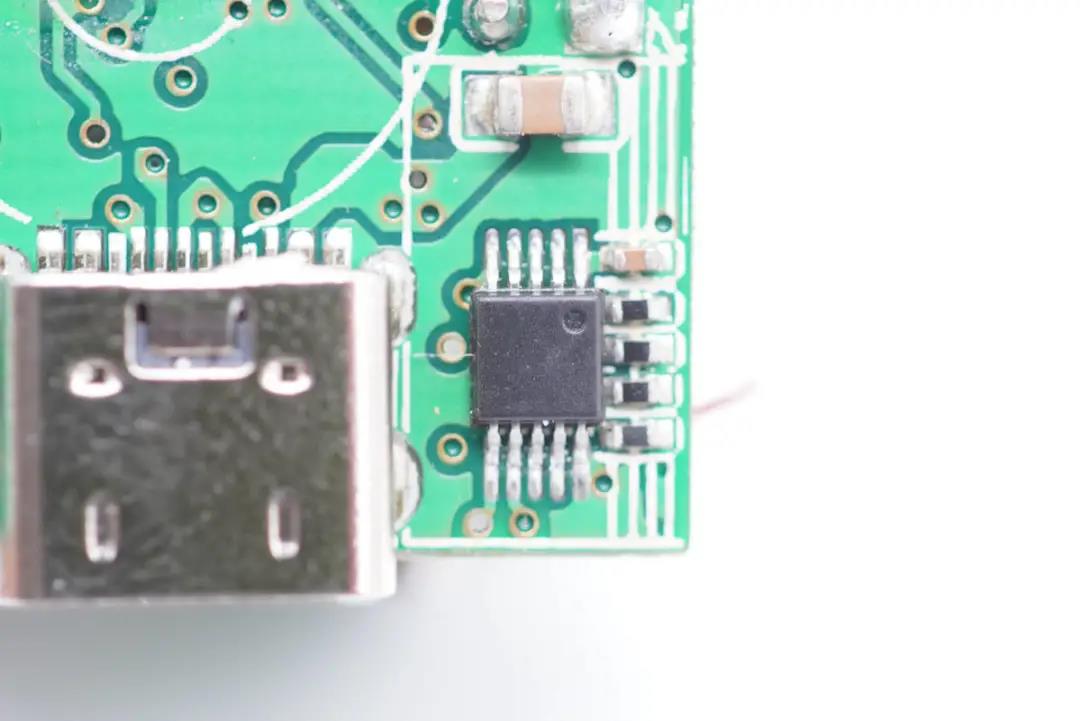

另一面設有一顆MCU。





MCU無絲印,信息不詳,用于實現輸出功率智能分配。

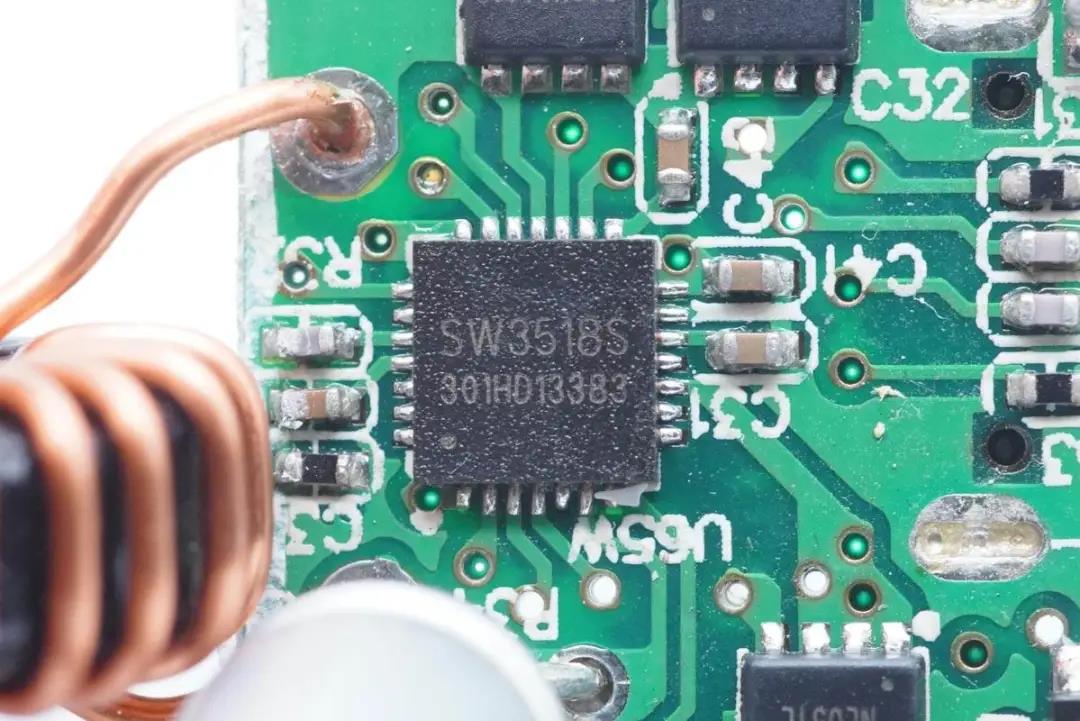

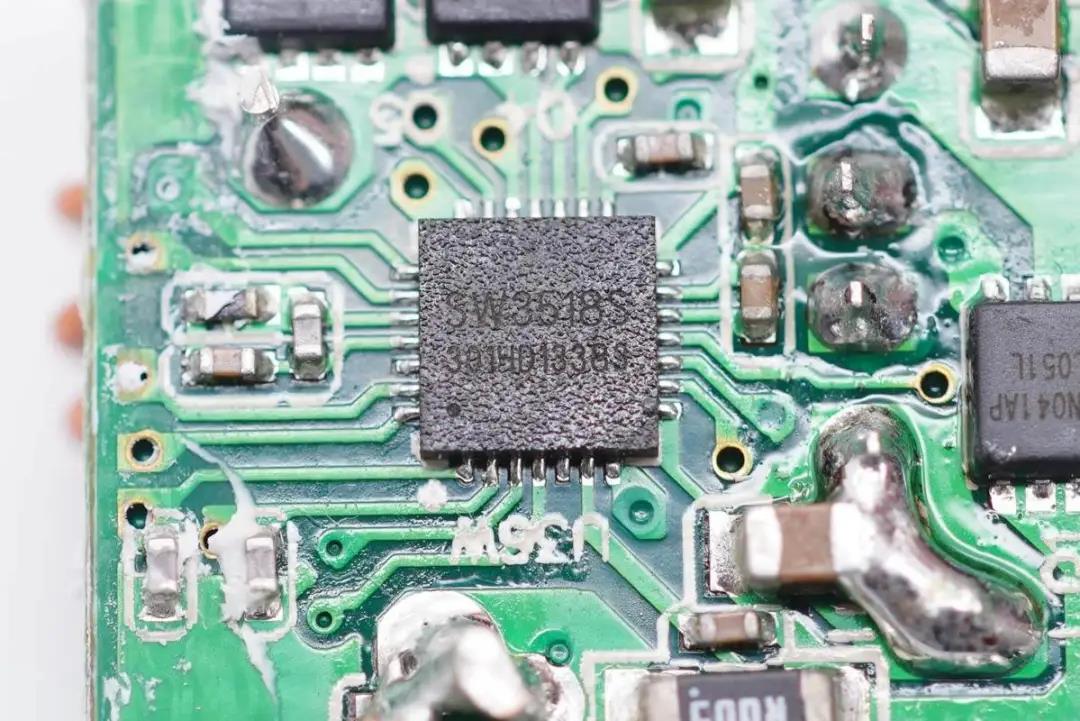

C1口降壓電路主控芯片采用智融SW3518S,用于降壓和協議識別。這是一款高集成度的多快充協議雙口充電芯片,并已經通過了VOOC認證。芯片支持A+C口任意快充輸出,支持雙口獨立限流,集成了5A高效率同步降壓變換器,支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多種快充協議,最大輸出PD100W。

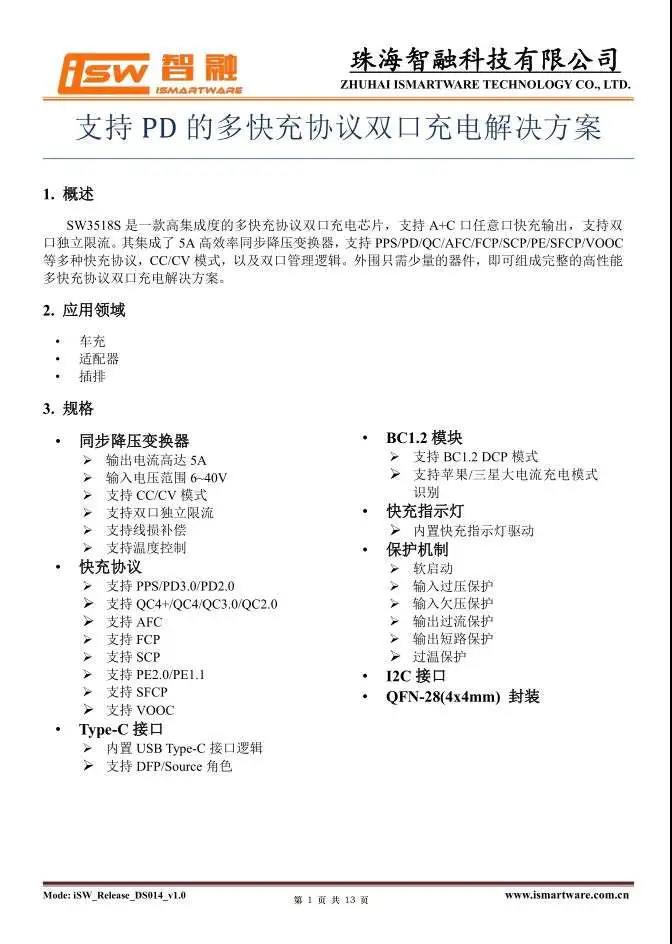

智融SW3518S資料信息。



充電頭網拆解了解到,智融SW3518S此前已被愛莎瓦特65W 2A1C氮化鎵快充、閃極90W 2C1A氮化鎵快充、飛利浦65W氮化鎵快充插座雷柏65W GaN快充、電友65W 2C1A氮化鎵快充等,此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

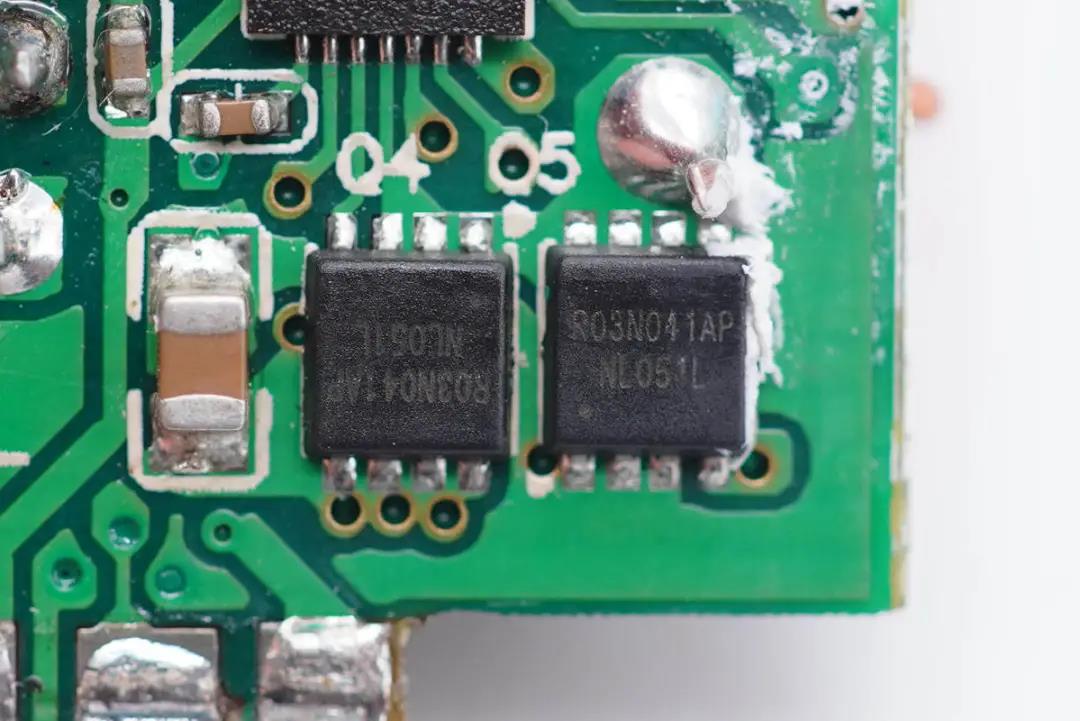

外掛兩顆R03N041AP MOS管輸出同步整流降壓。

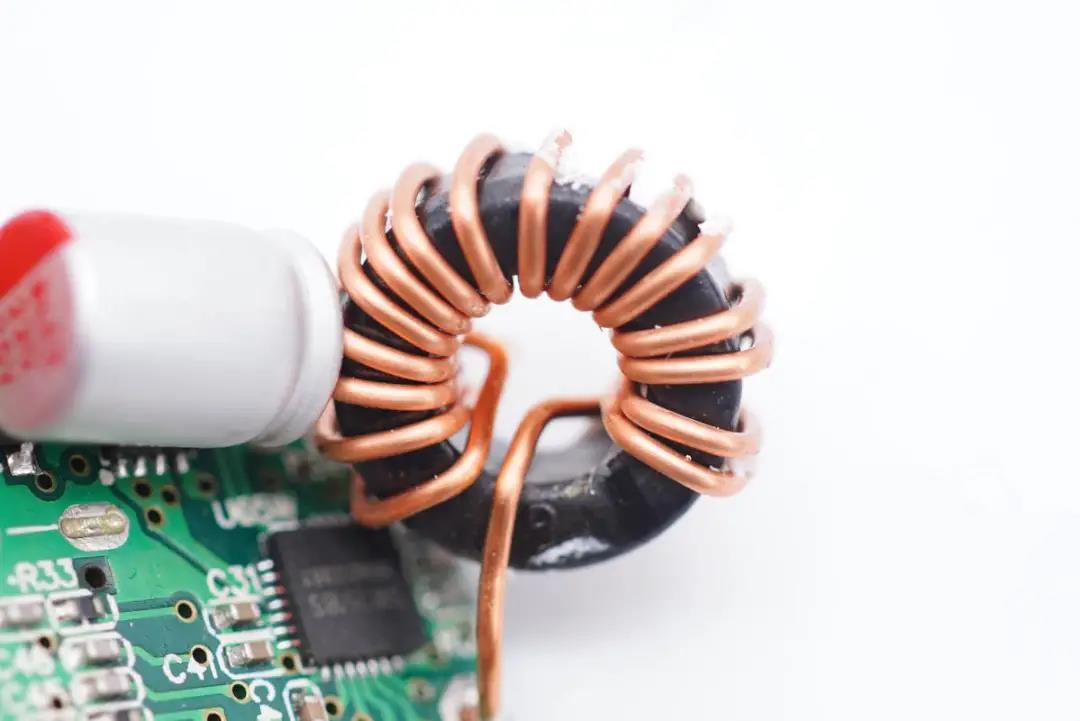

降壓電感特寫。

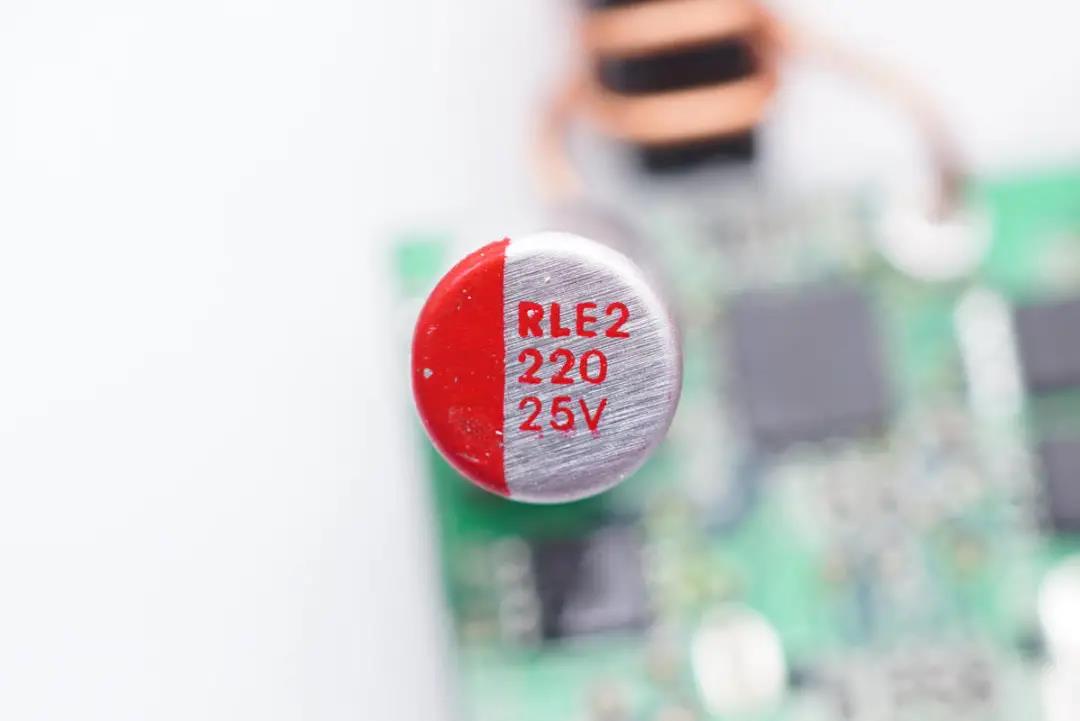

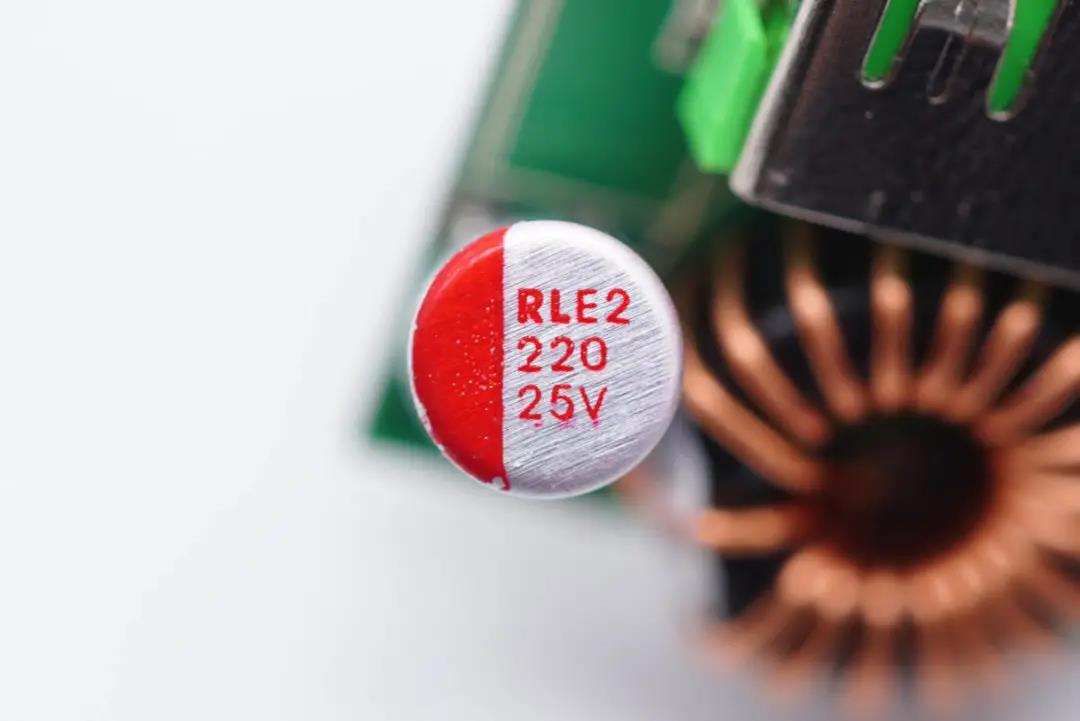

降壓輸出濾波固態電容特寫,規格為我25V 220μF。

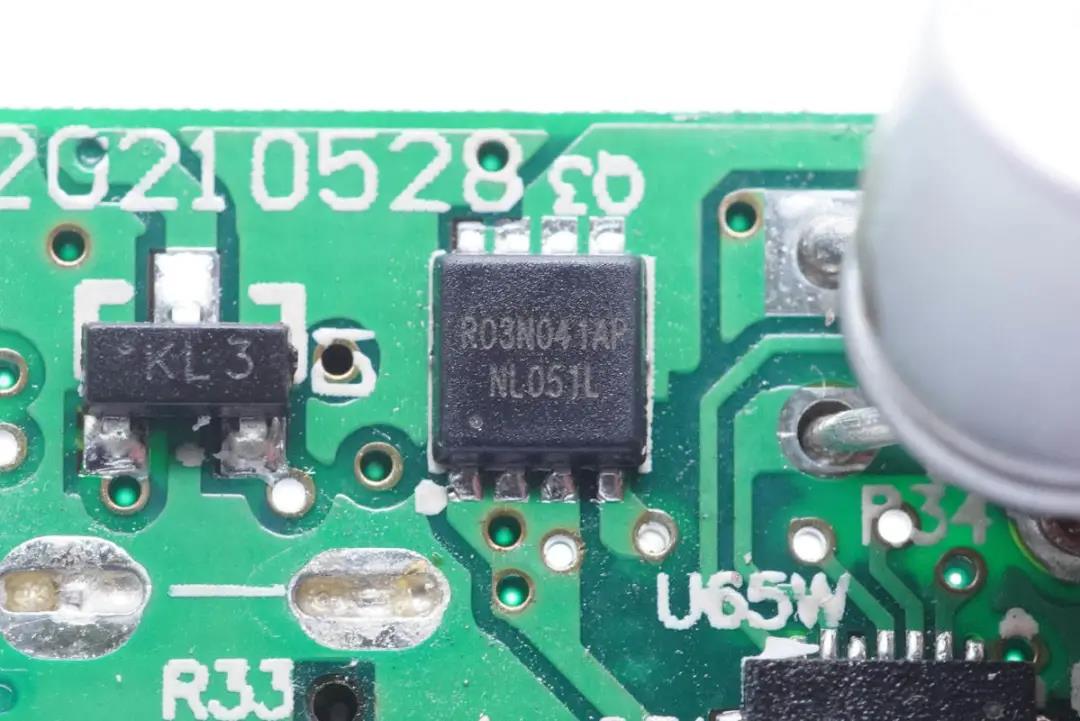

輸出VBUS開關管特寫,絲印R03N041AP。

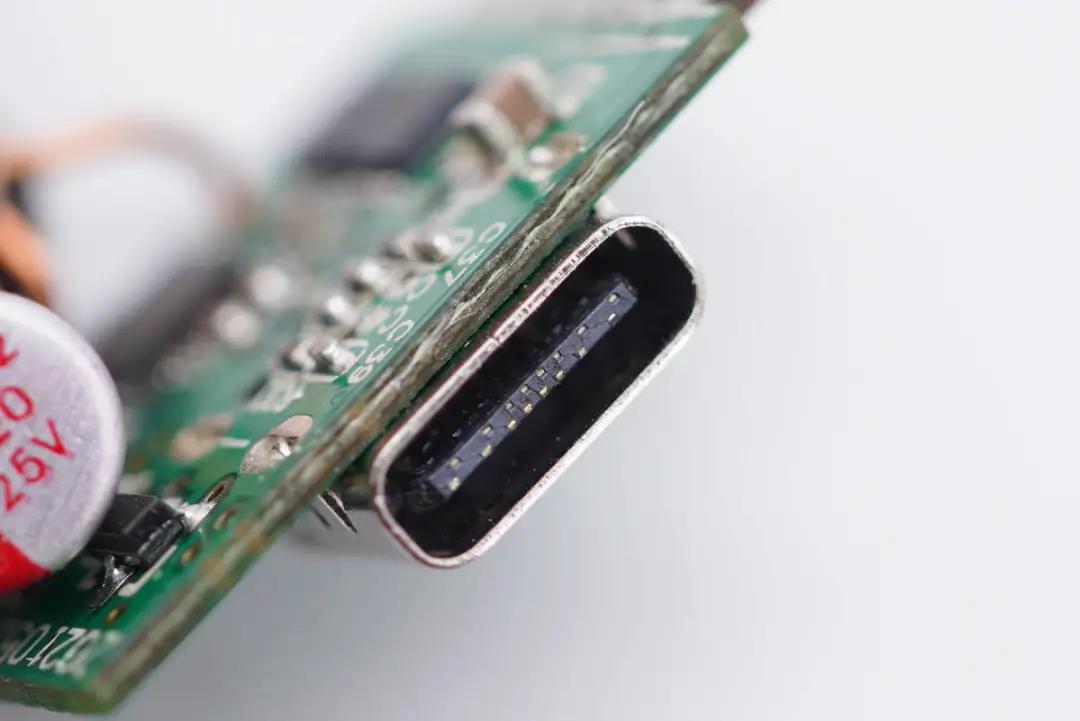

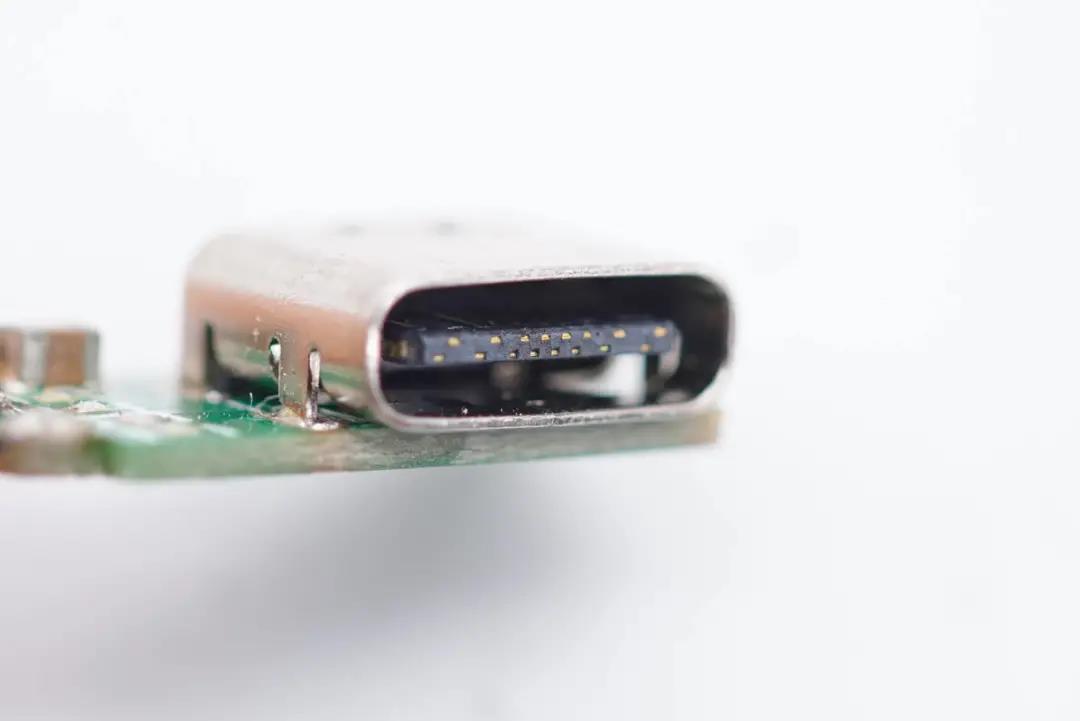

USB-C1母座特寫,過孔焊接。

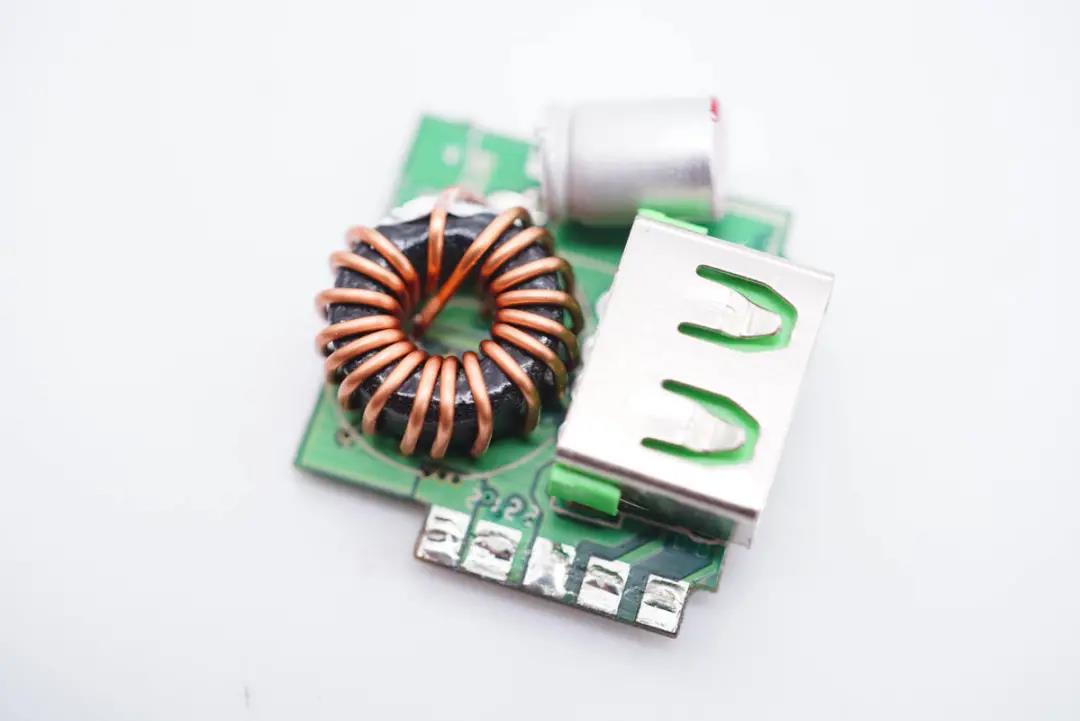

A口母座所在小板一面設有降壓電感和濾波電容。

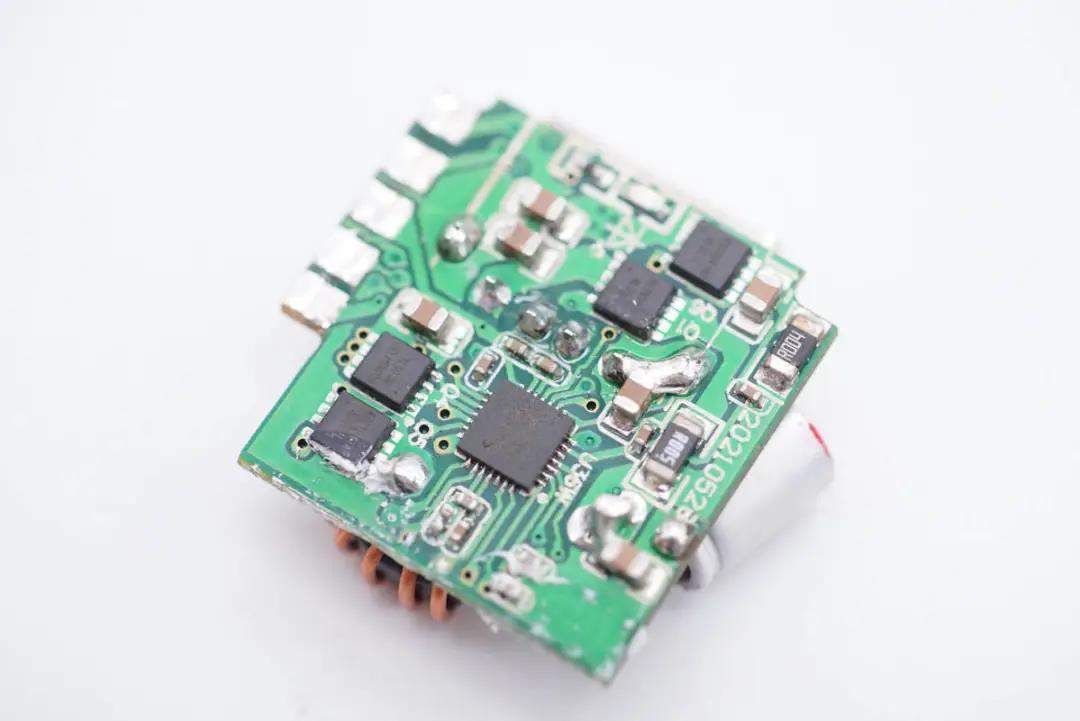

另一面設有降壓協議IC以及兩組MOS管,分別用于輸出同步整流降壓以及實現C2和A端口智能分配。





第二路DC-DC降壓電路主控芯片也是采用智融SW3518S。





四顆MOS管均為R03N041AP。

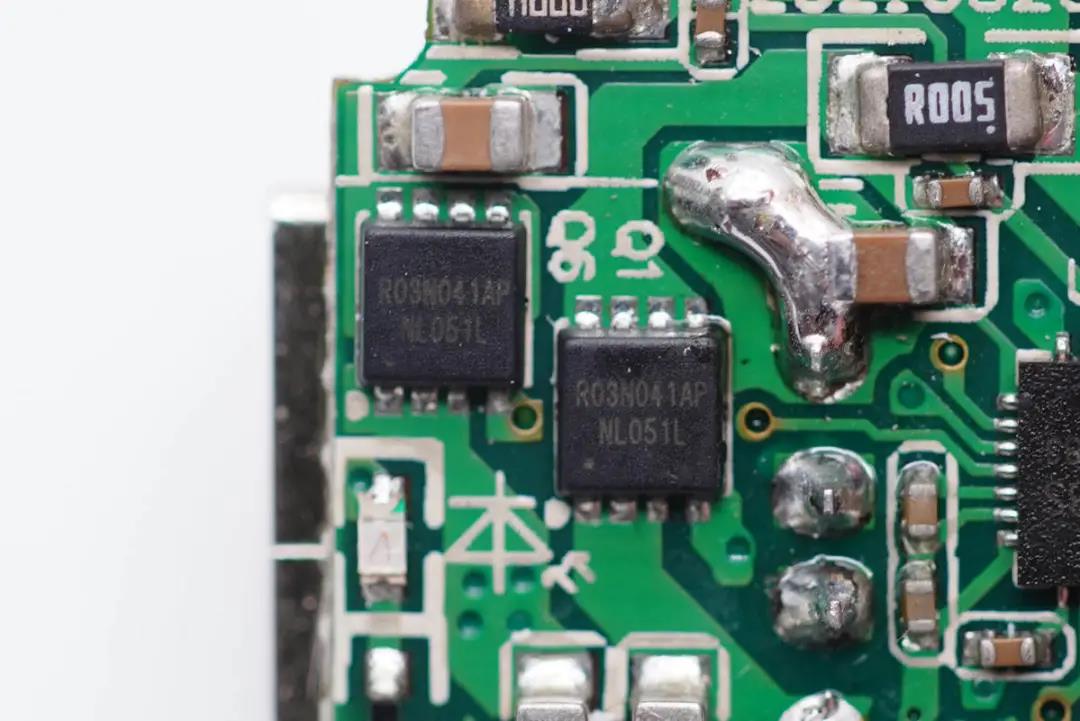

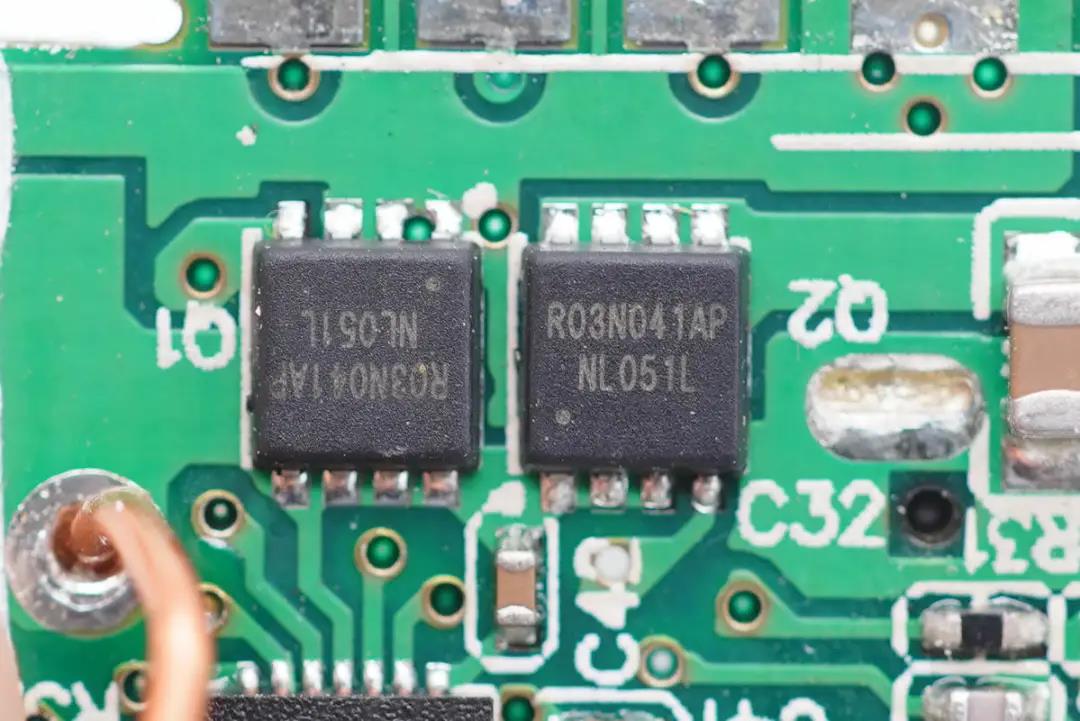

另一組R03N041AP MOS管特寫。





降壓電感特寫。





二次濾波固態電容規格為25V 220μF。

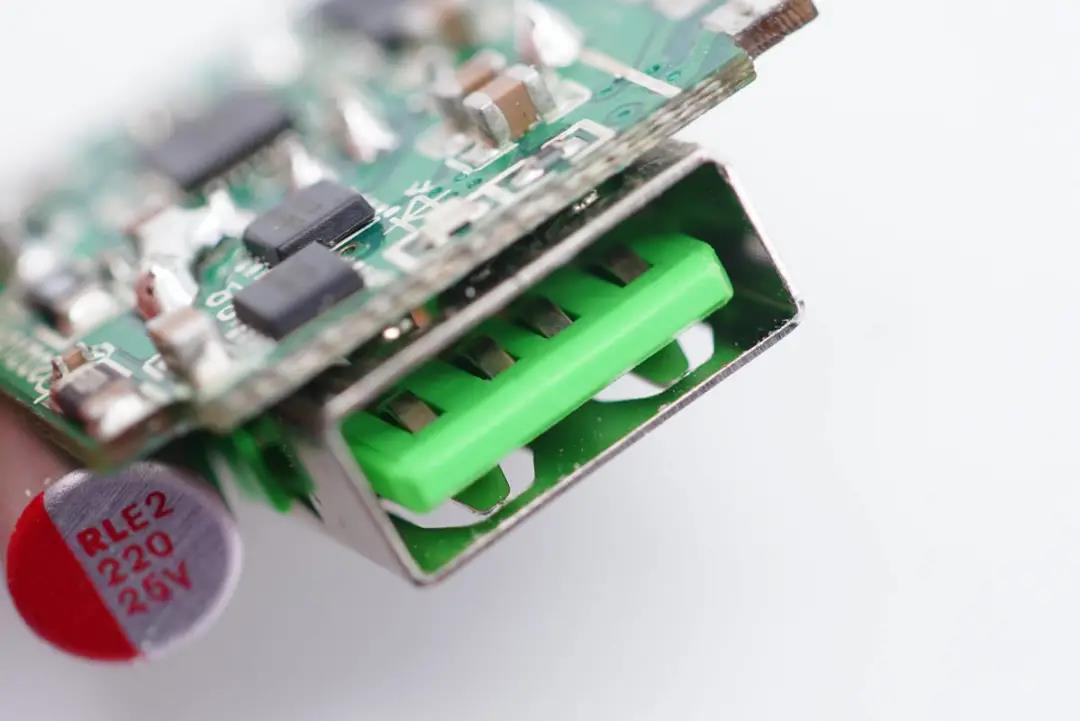

USB-A母座特寫。





USB-C2母座特寫。

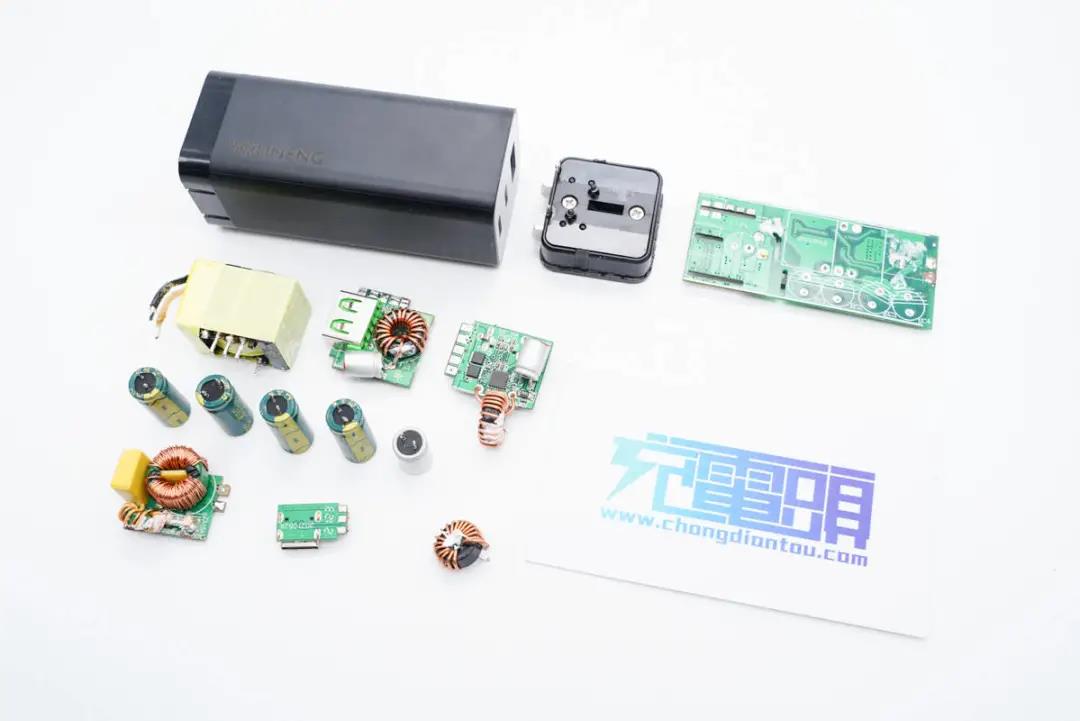

全部拆解完畢,來張全家福。



充電頭網拆解總結



柚能這款65W氮化鎵快充采用常見柱狀造型設計,得益于聚能創芯CGL65R190B氮化鎵功率管的加持,整體體積很小,實測三維僅為76*31*31mm,小巧便攜。此外配備2C1A三個主流接口,兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議,滿足筆電、手機等設備快充需求。



充電頭網通過拆解了解到,充電器內部元器件布局緊湊,并打膠加固,保證了內部整體穩定性。采用了安森美NCP1342+杰華特JW7726B的高頻QR開關電源方案,搭配聚能創芯CGL65R190B氮化鎵功率管以及砹德曼同步整流管。兩路DC-DC電路均采用智融SW3518S方案,科尼盛以及云星品牌電容進行輸入輸出濾波,用料扎實。
