西安芯派電子科技有限公司(簡稱芯派科技)成立于2008年，是一家集研發、生產和銷售為一體的高新技術企業。產品包含：中大功率場效應管(MOSFET，低壓至高壓全系列產品)、絕緣柵雙極型晶體管（IGBT）、二極管(含快速恢復二極管及肖特基二極管)、橋堆以及電源管理IC等。

芯派科技的省級重點實驗室西安半導體功率器件測試應用中心，是國家CNAS &國際ILAC認證實驗室，屬于國家級功率器件測試應用中心。為紀念實驗室成立10周年，芯派科技定制了一款65W閃充超薄充電器作為紀念品，由西安寬禁帶半導體應用研究中心設計，惠州比亞迪電子有限公司制造。

而快充配件作為芯派科技產品應用領域之一，這款65W閃充超薄充電器內置MOSFET自然全部來自芯派科技，也就更具紀念意義。充電器整體十分小巧扁平，功率密度達0.97W/cm3。下面充電頭網就對這款紀念品進行詳細拆解，看看內部如何設計。

一、芯派科技65W超薄充電器外觀

包裝盒正面印有芯派科技品牌logo、充電器名稱、10周年紀念標識，以及Type-C、非賣品、比亞迪制造。

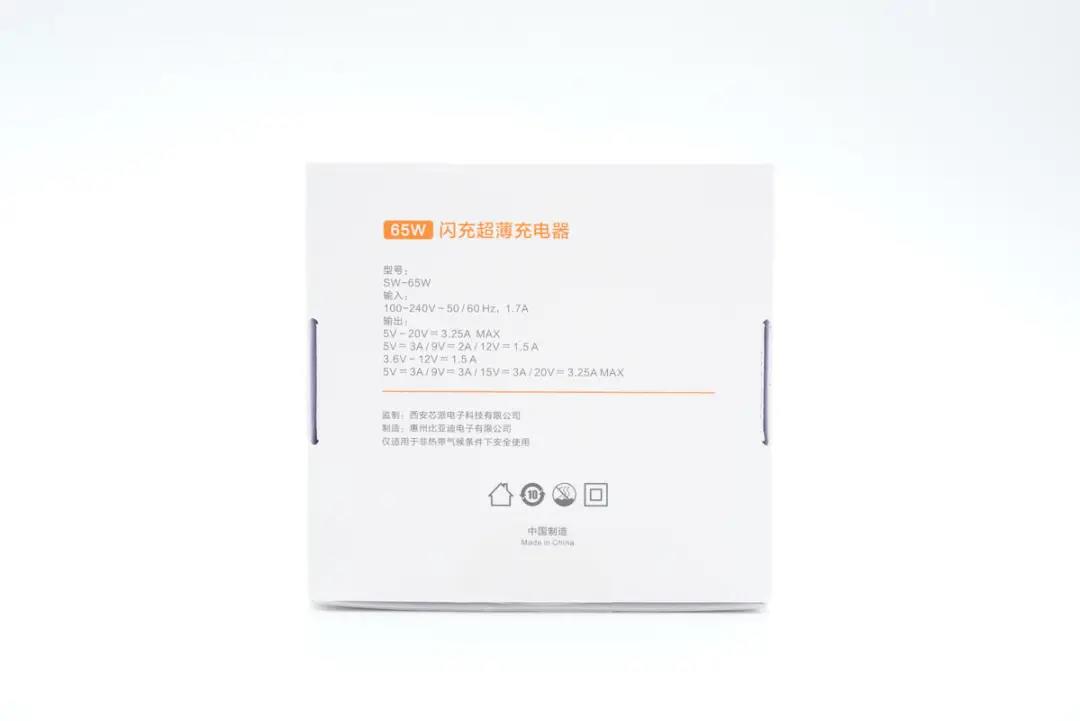

背面印有充電器參數信息。

包裝內含充電器和數據線。

附帶線纜是CC線，兩端均作了抗彎折設計，線頭外殼磨砂方便插拔。

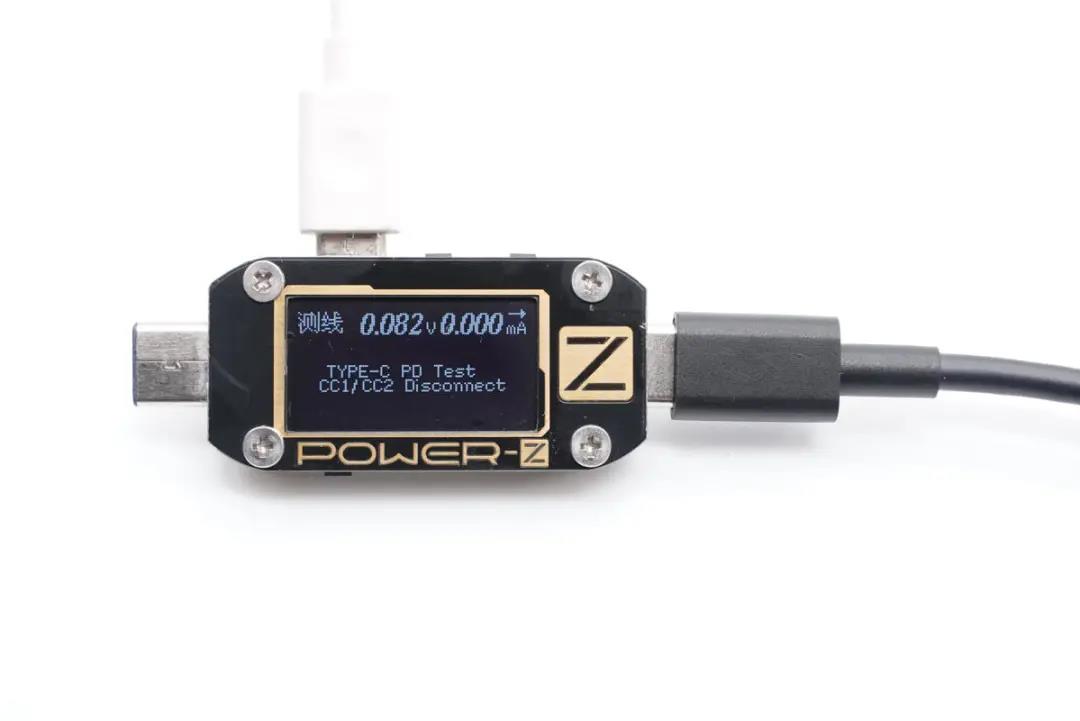

使用ChargerLAB POWER-Z KM001C測得該線纜沒有E-Marker芯片。

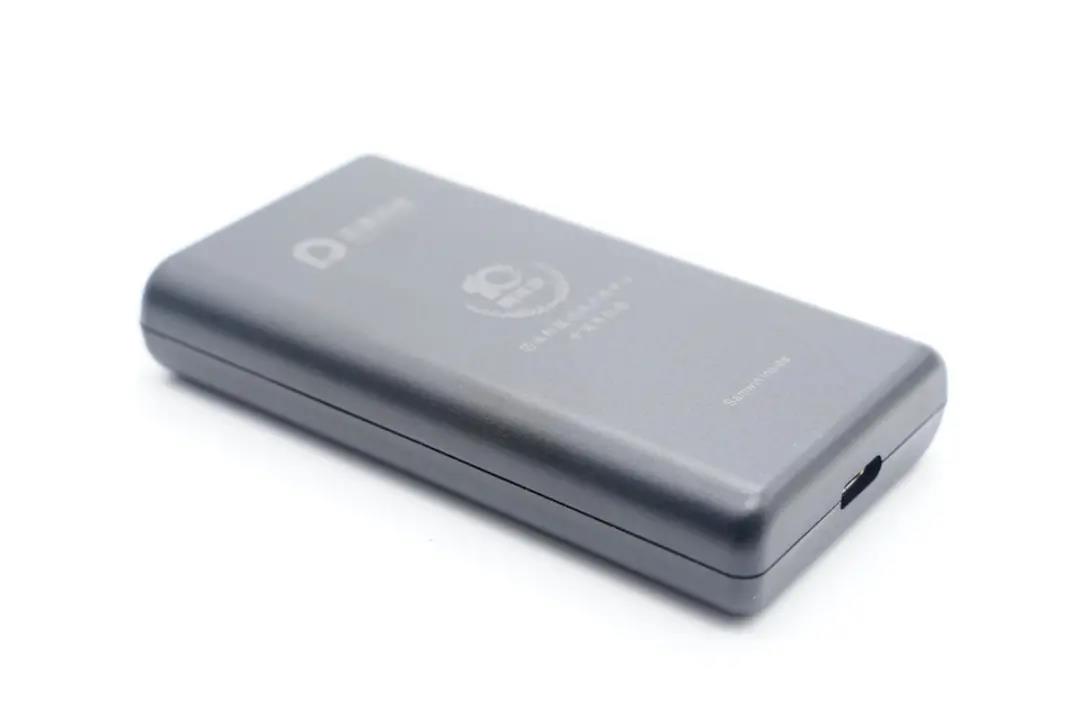

充電器采用PC阻燃材質黑色外殼，表面磨砂邊角過渡圓潤，機身十分扁平。

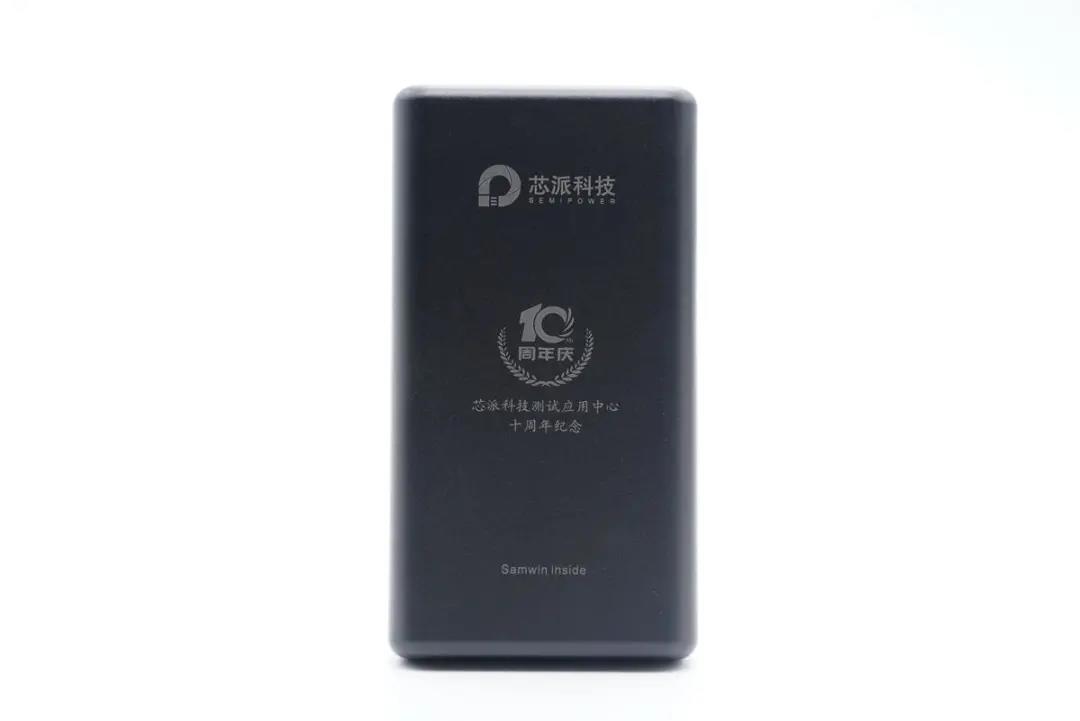

機身正面印有芯派科技logo以及10周年紀念標識，慶祝芯派科技應用測試中心成立10周年。

充電器采用可折疊國標插腳，搭配小巧扁平機身，十分便攜。

機身背面印有充電器參數

型號：SW-65W

輸入：100-240V~50/60HZ 1.7A

輸出：

5V-20V/3.25A MAX

5V3A、9V2A、12V1.5A

3.6V-12V/1.5A

5V3A、9V3A、15V3A、20V3.25A MAX

監制：西安芯派電子科技有限公司

制造：惠州比亞迪電子有限公司

另一端設有單USB-C口，黑色膠芯不露銅。

測得充電器機身長度為87.89mm。

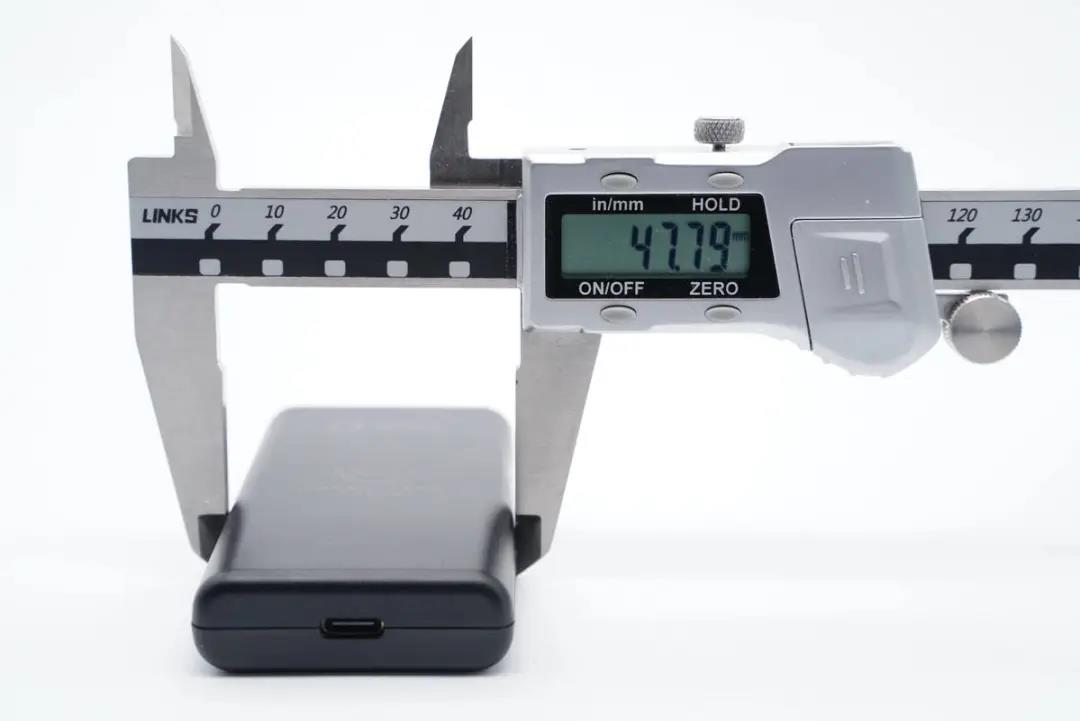

寬度為47.79mm。

厚度為15.93mm。通過三維算得充電器體積約為66.91cm3，功率密度為0.97W/cm3。

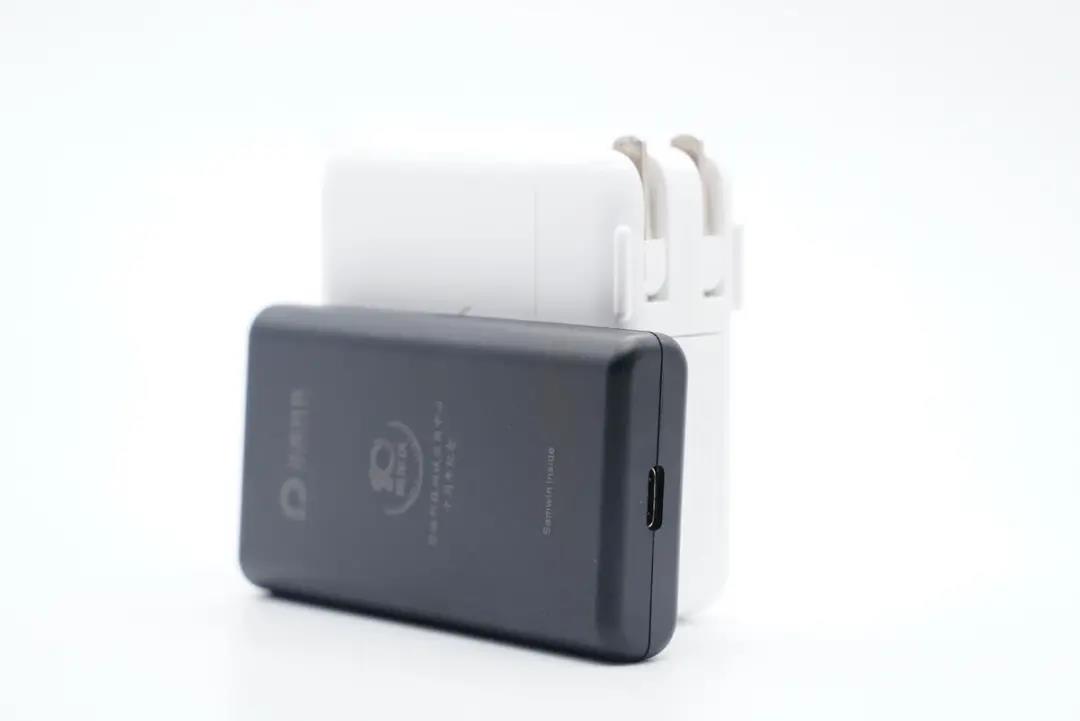

和蘋果61W充電器對比。

拿在手上的直觀感受，十分扁平。

凈重約為81g。

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

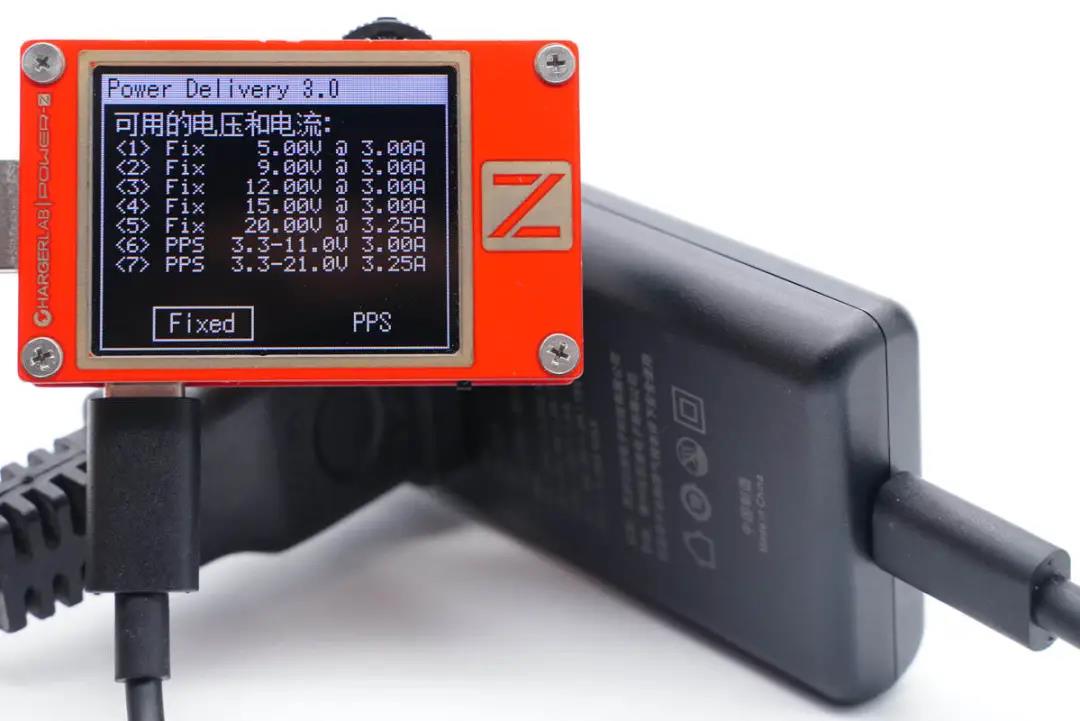

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V3A和3.3-21V3.25A兩組PPS電壓檔位。

二、芯派科技65W超薄充電器拆解

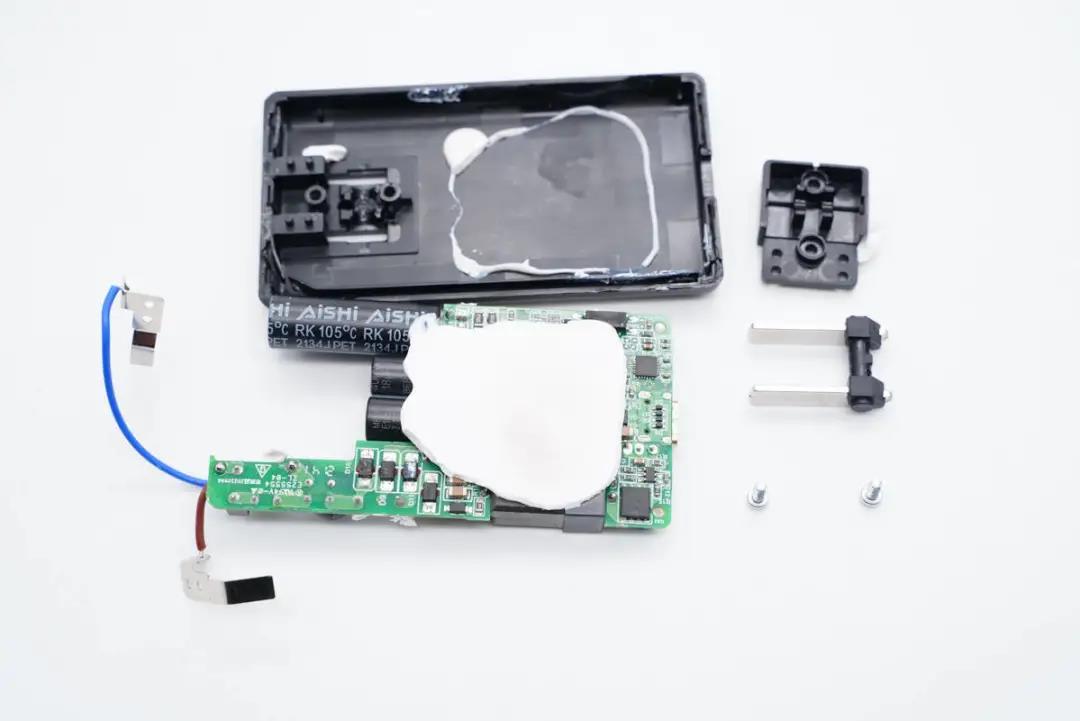

將外殼拆開。

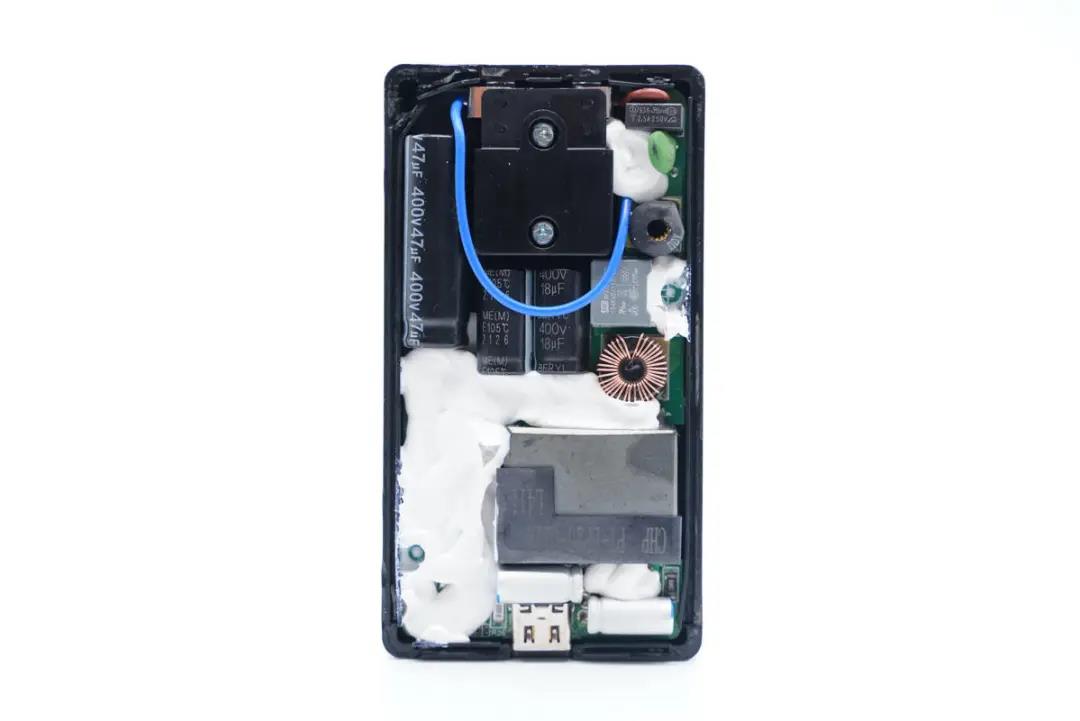

插腳覆蓋塑料殼降壓固定，通過導線連接PCB板通電，變壓器周圍填充白膠加固。

PCB板另一面也打膠處理，幫助加固和散熱。

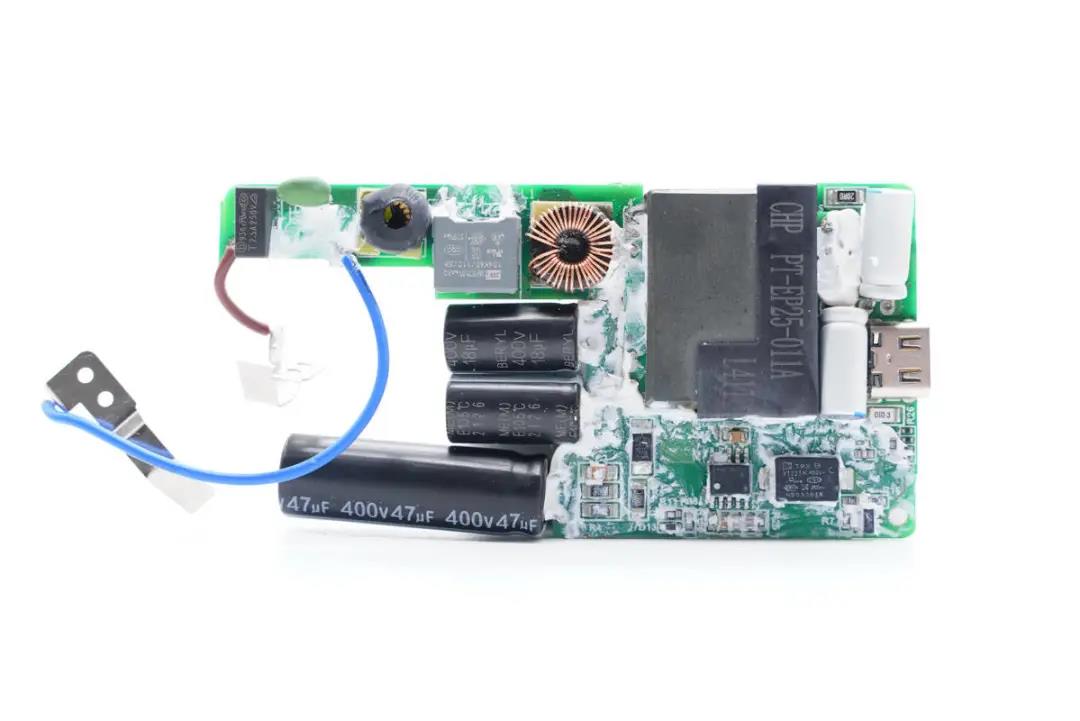

PCB板正面一覽，初級次級濾波電容橫置，將白膠清理干凈還能看到板子一側設有開關電源主控芯片和貼片Y電容。

主板背面一覽，平面變壓器沉板設計以降低充電器機身厚度。

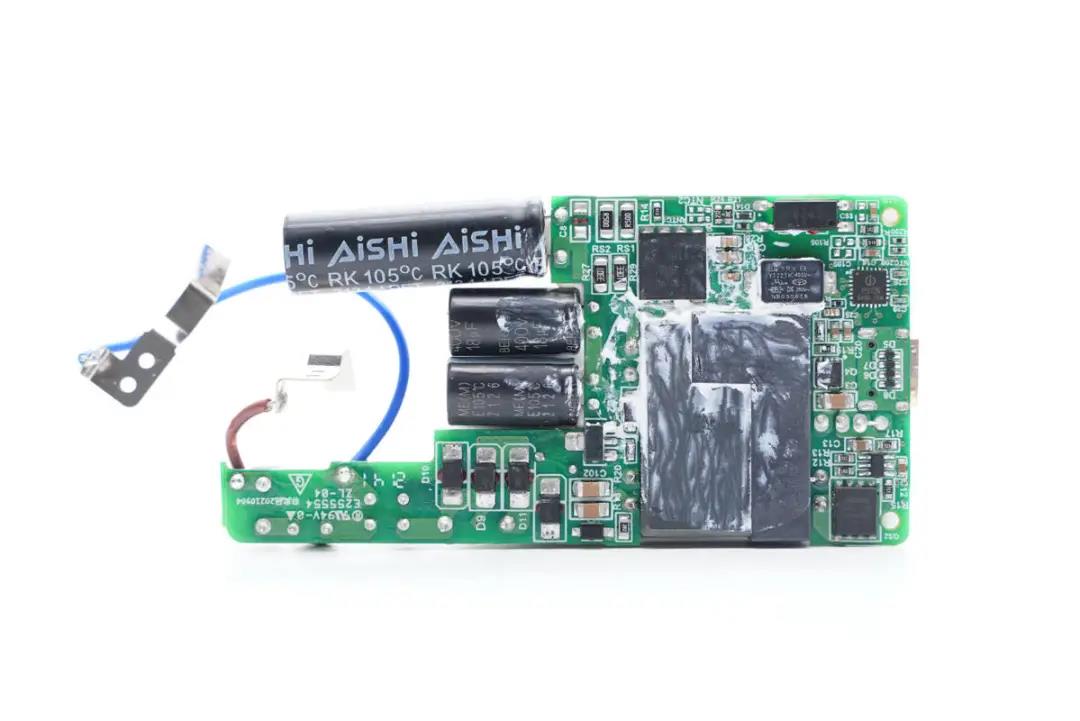

PCB板側面一覽，設有輸入EMI濾波器件和平面變壓器。

前端看去，三顆高壓濾波電解電容橫置。

延時保險絲來自東莞市貝特電子科技股份有限公司，2.5A 250V。

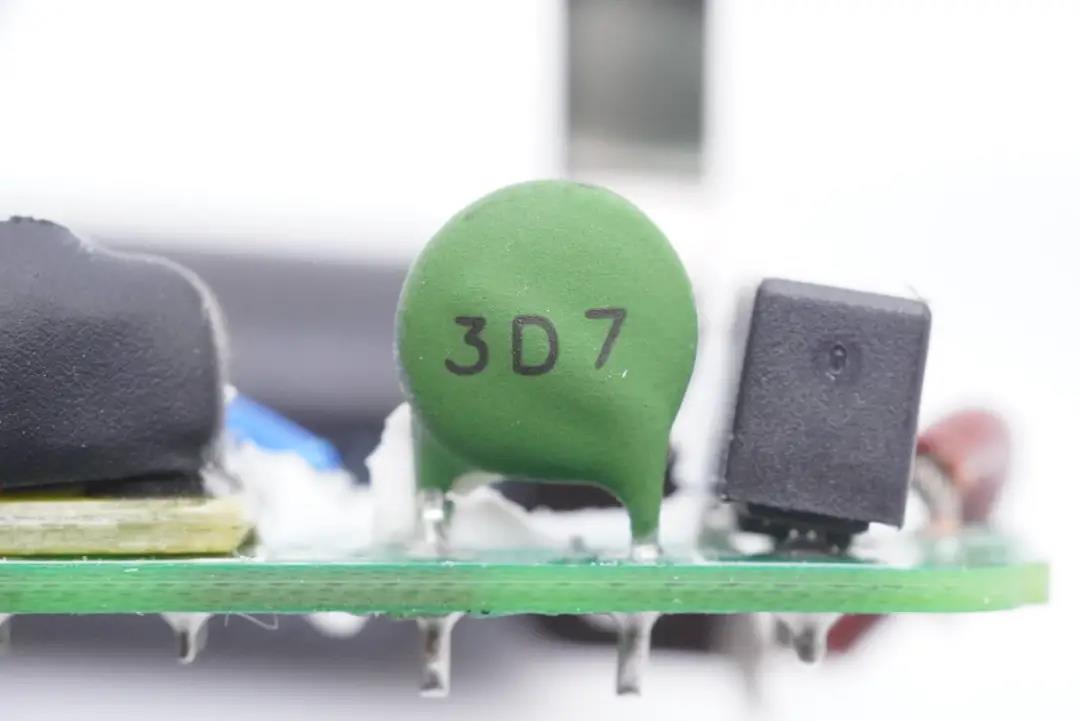

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

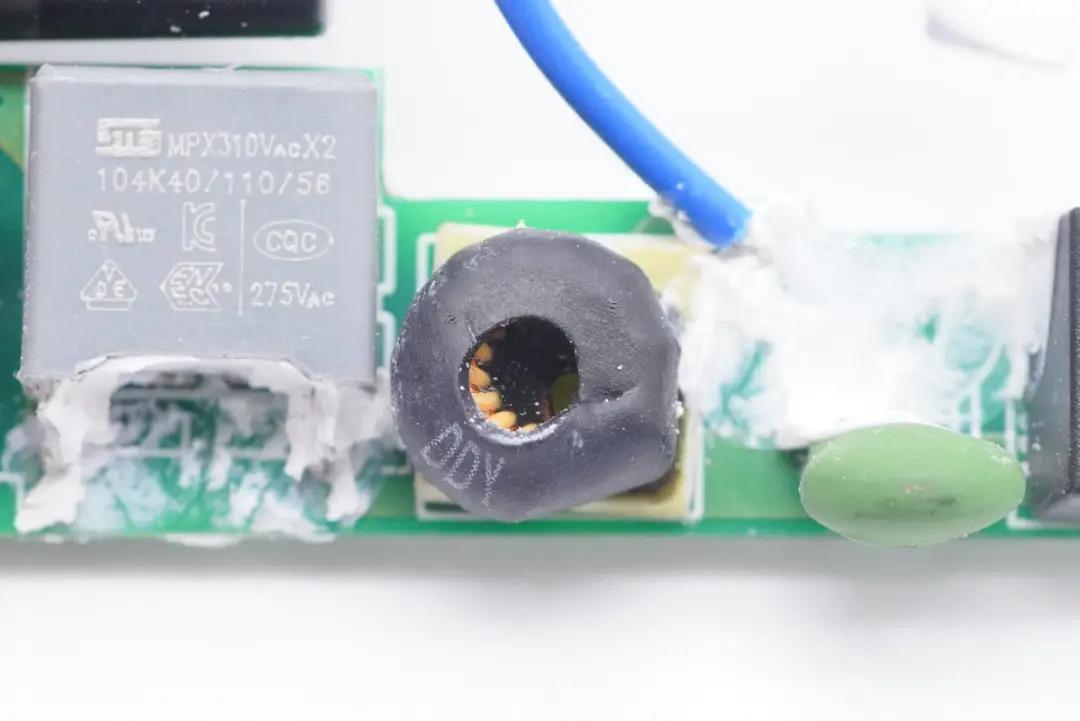

共模電感外套絕緣管，用于濾除EMI干擾。

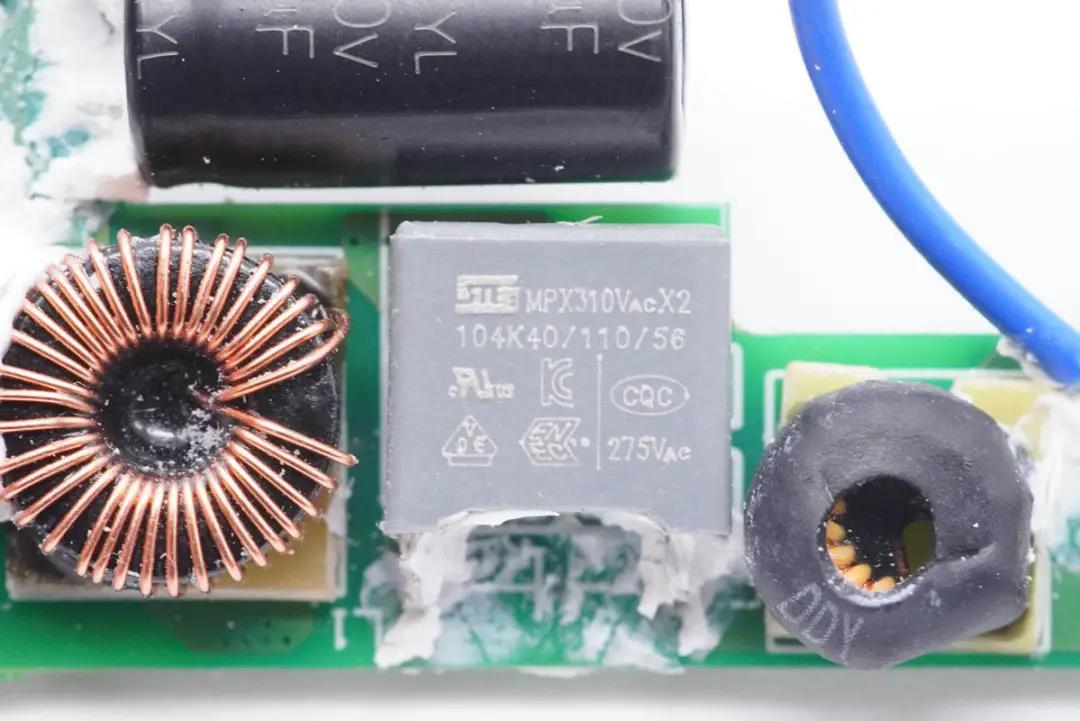

安規X電容來自STE松田電子。

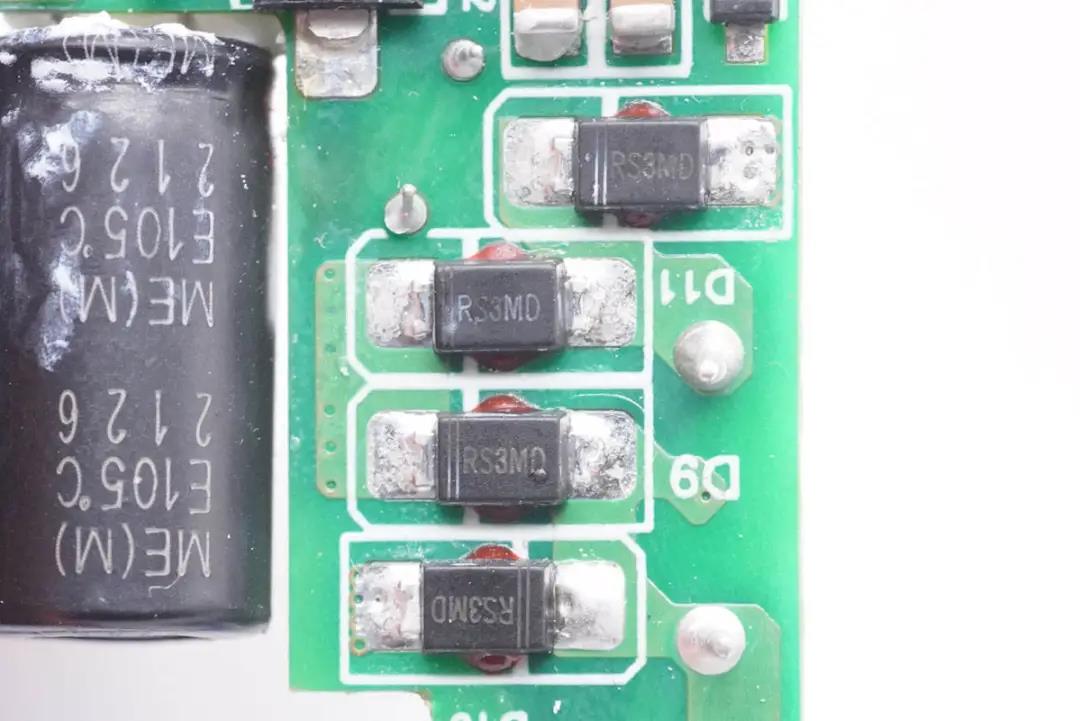

采用四顆二極管進行橋式整流。

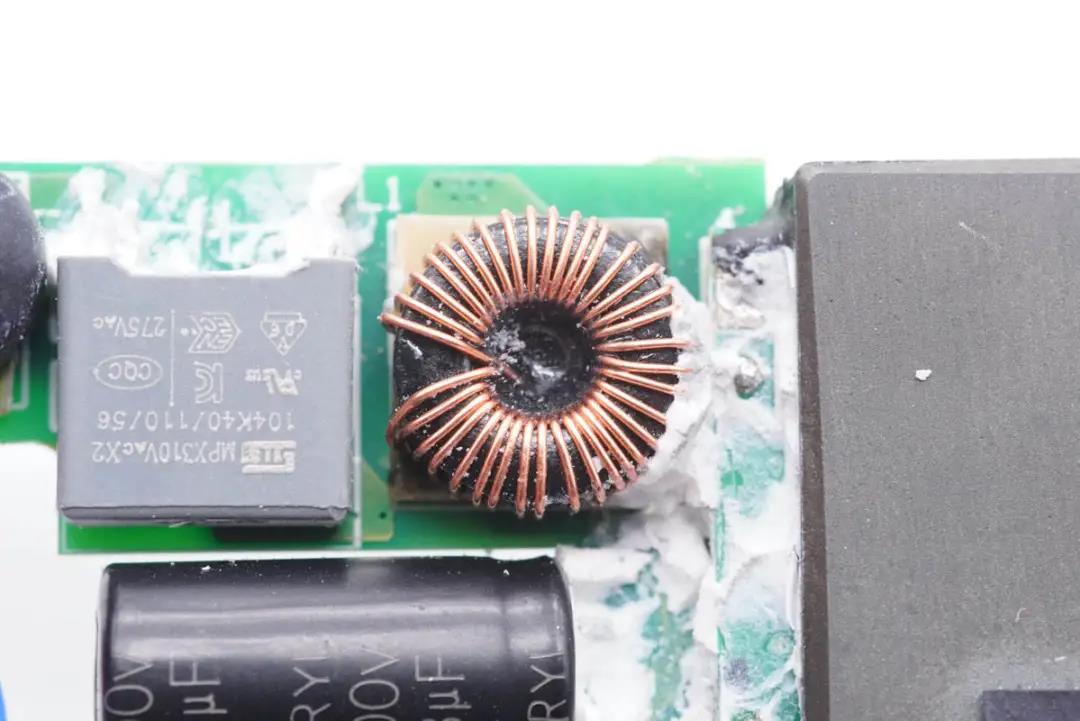

濾波電感特寫，下方墊有絕緣小板。

高壓濾波電解電容來自AiSHi艾華。

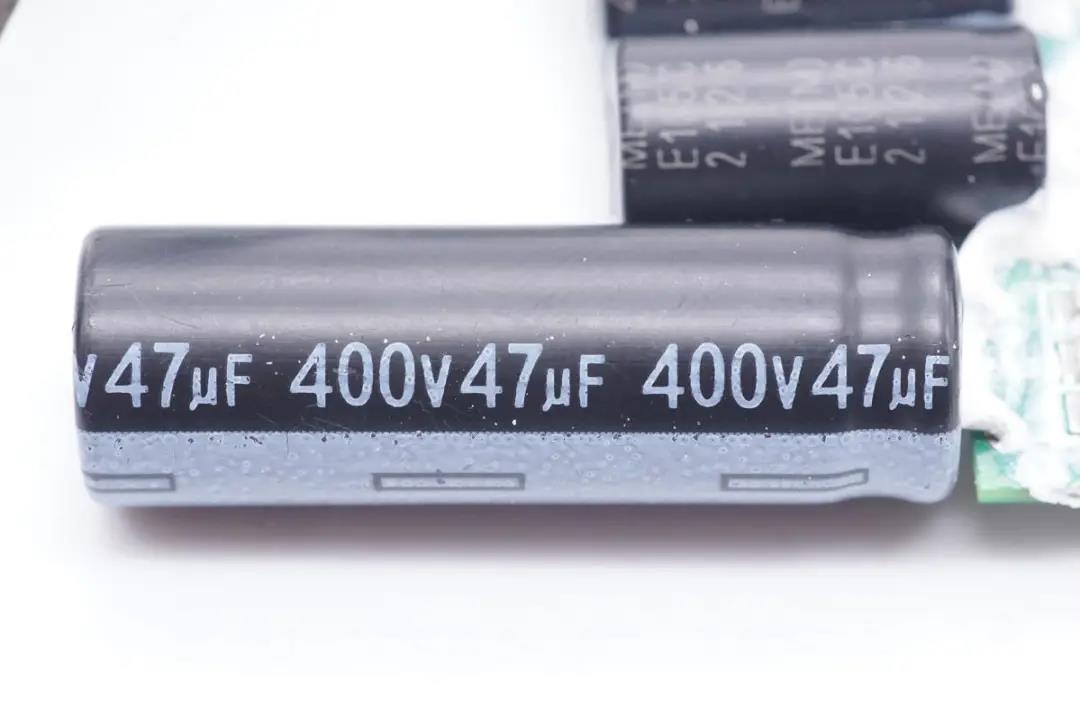

規格為400V 47μF。

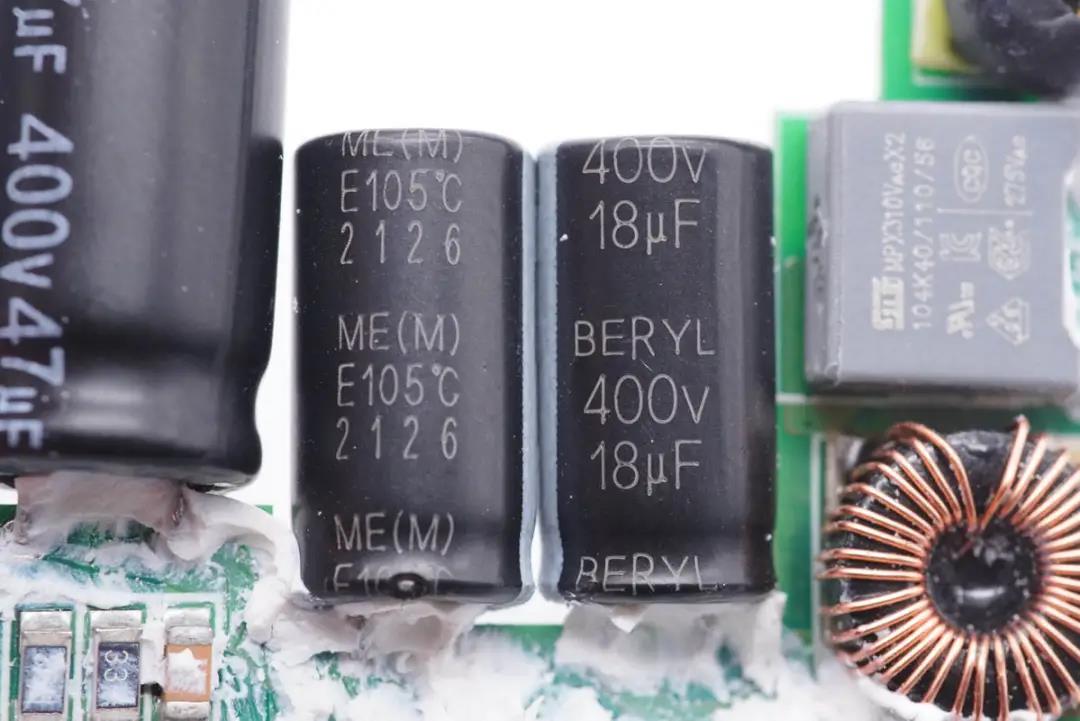

中間兩顆電容來自綠寶石，規格均為400V 18μF。

開關電源主控芯片為ON安森美NCP1342，這是一顆高頻反激準諧振初級PWM控制器，內置主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。

初級開關MOS管采用芯派科技SW13N65K2，NMOS管，耐壓650V，導阻0.24Ω，QFN8*8封裝。

芯派科技SW13N65K2資料信息。

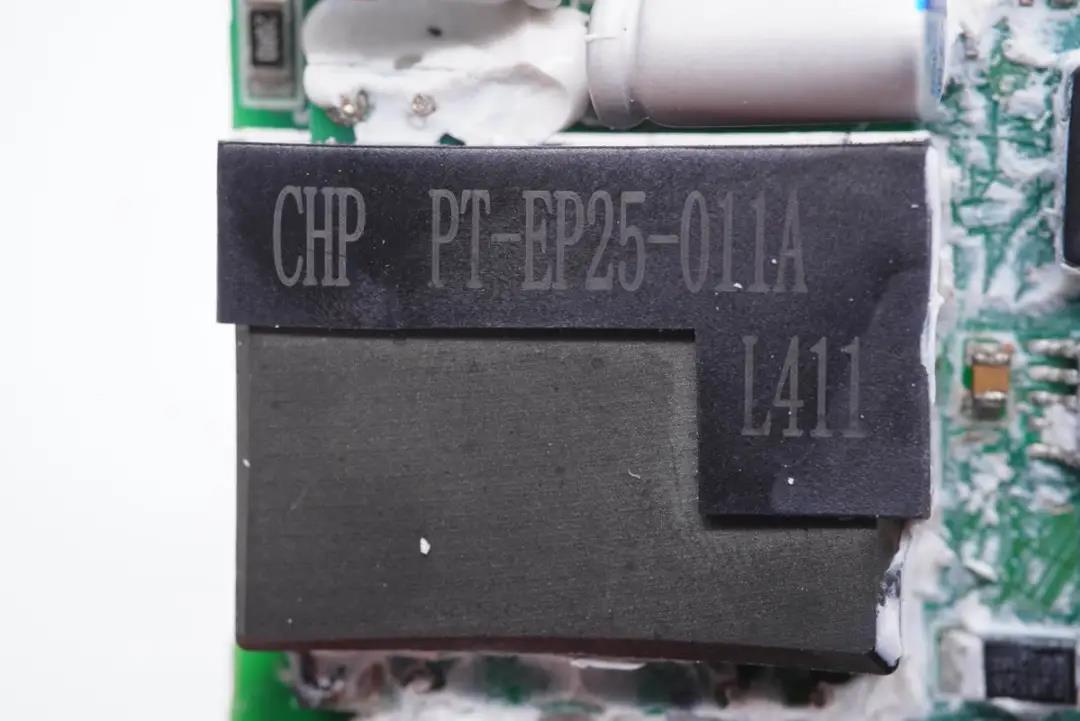

平面變壓器特寫，其中一側還套有塑料殼。

將平面變壓器敲碎。

平面變壓器小板特寫。

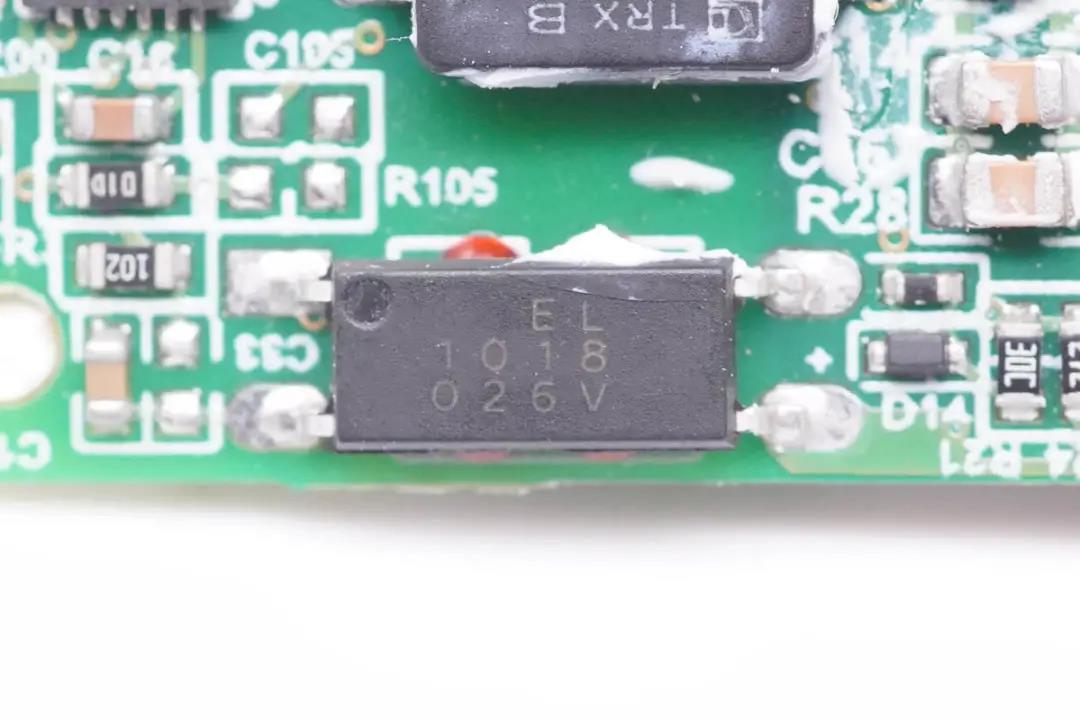

億光EL 1018光耦，用于初級次級通信，反饋調節輸出電壓。

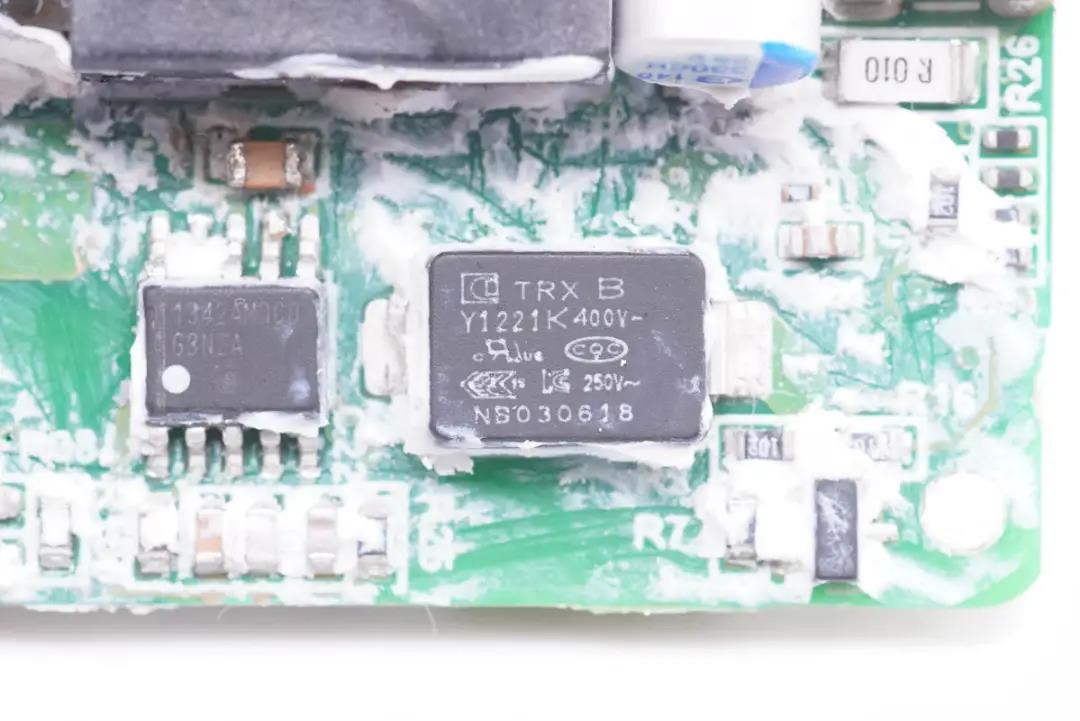

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

另一顆貼片Y電容特寫。

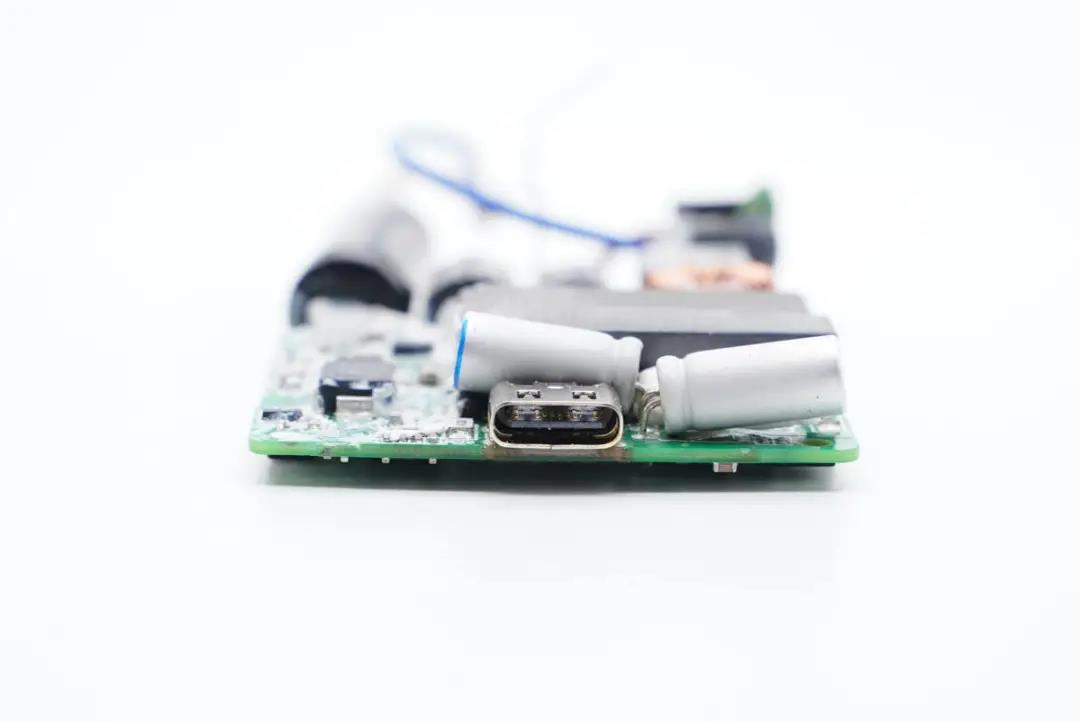

輸出端一覽，母座旁橫置兩顆濾波固態電容。

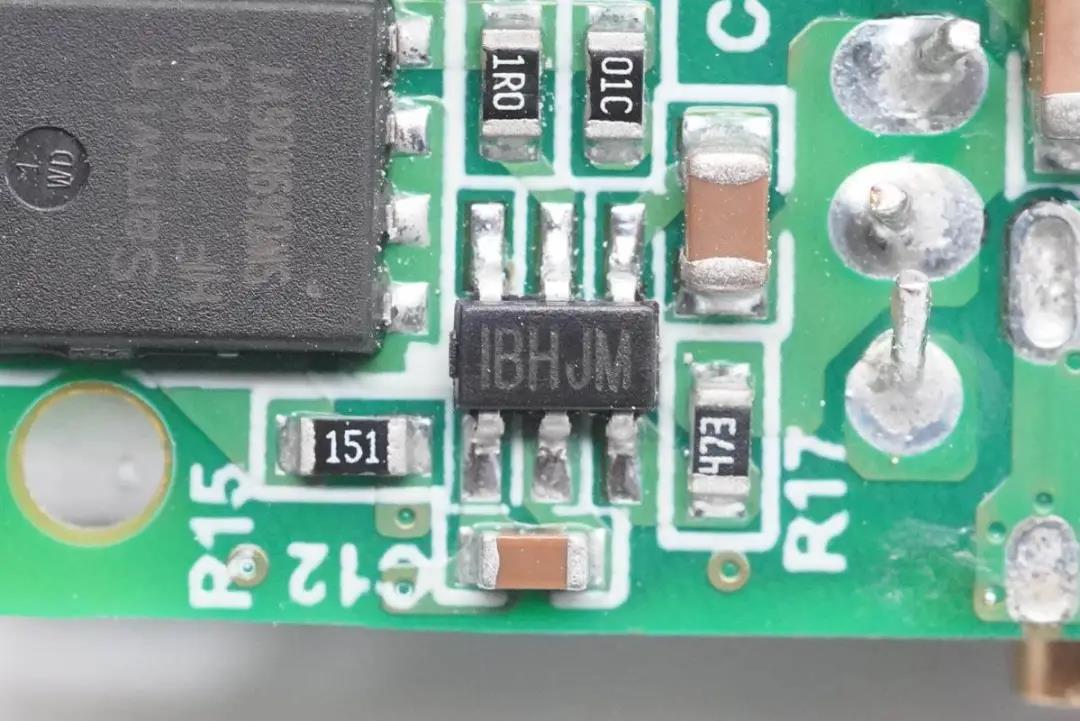

絲印IBHJM的同步整流控制器，MPS MP6908A，最高工作頻率600KHz，支持DCM/CCM/QR準諧振工作模式，內置振鈴檢測防止DCM和QR運行下誤開通，支持邏輯電壓和標準電壓同步整流管。

同步整流管也是來自芯派科技，型號SW069R06VT，NMOS，耐壓60V，DFN5*6封裝。

芯派科技SW069R06VT資料信息。

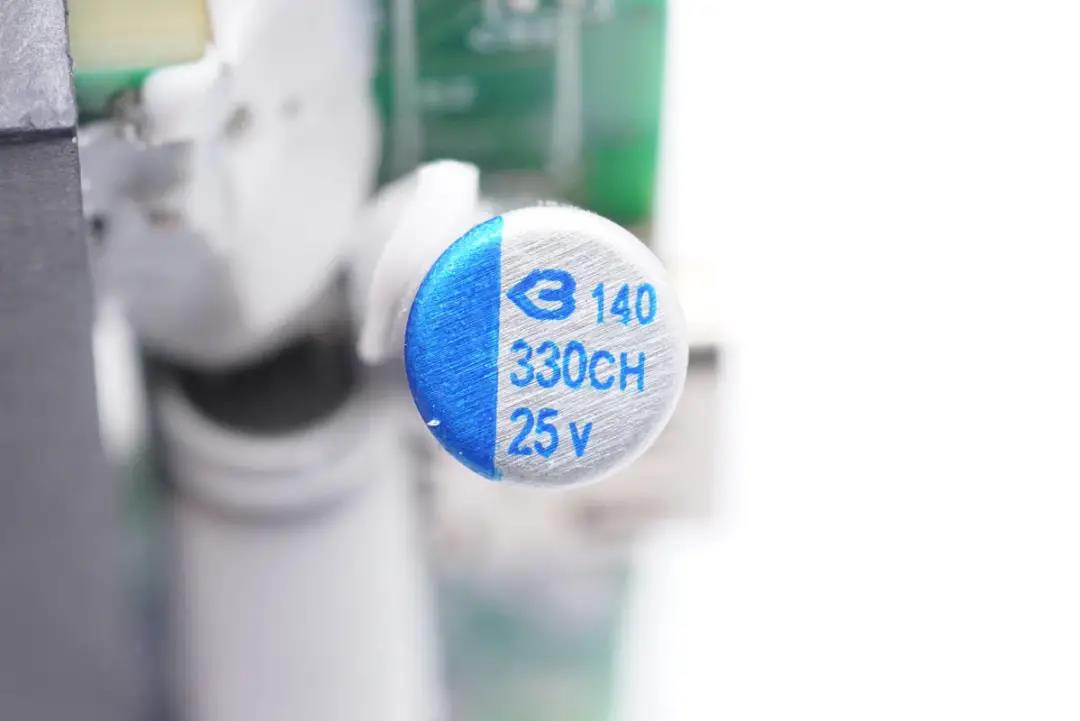

輸出濾波固態電容來自綠寶石，規格為25V 330μF。

另一顆固態電容也是來自綠寶石，25V 330μF。

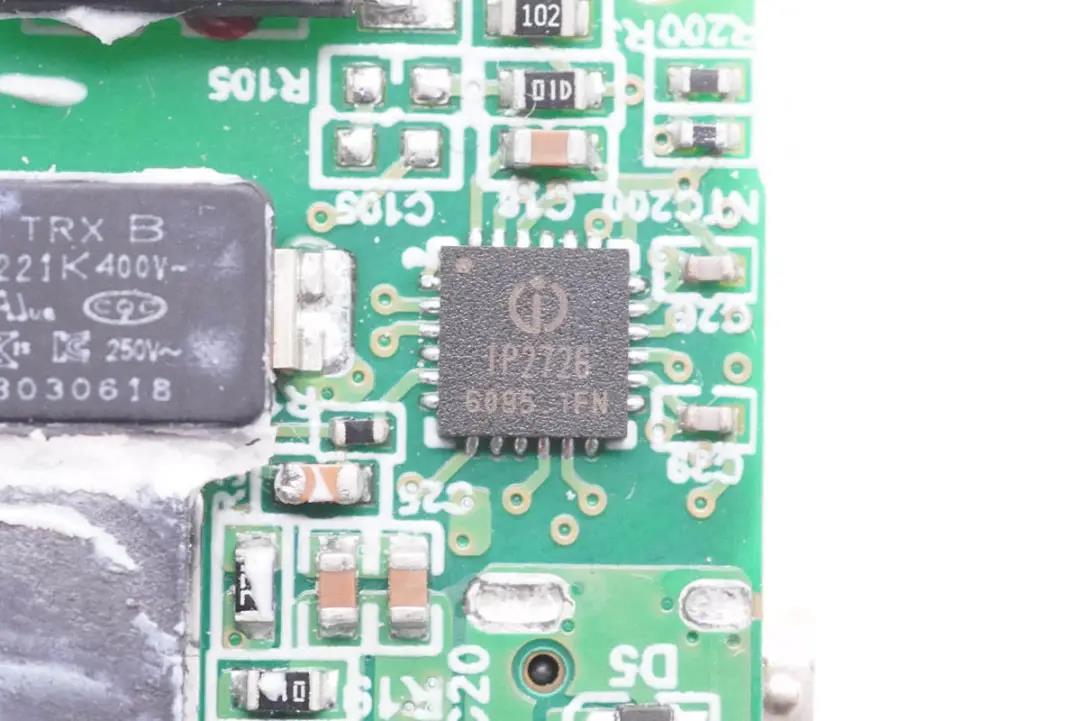

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

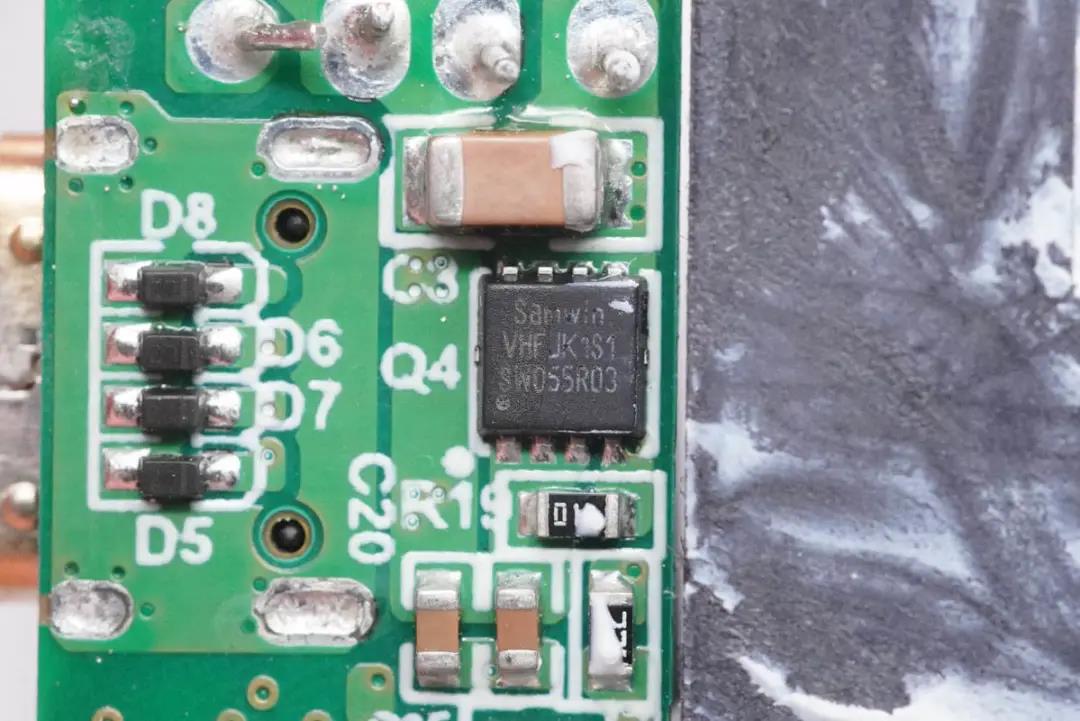

輸出VBUS開關管采用芯派科技SW055R03VT，NMOS管，耐壓30V，DFN3*3封裝。

芯派科技SW055R03VT資料信息。

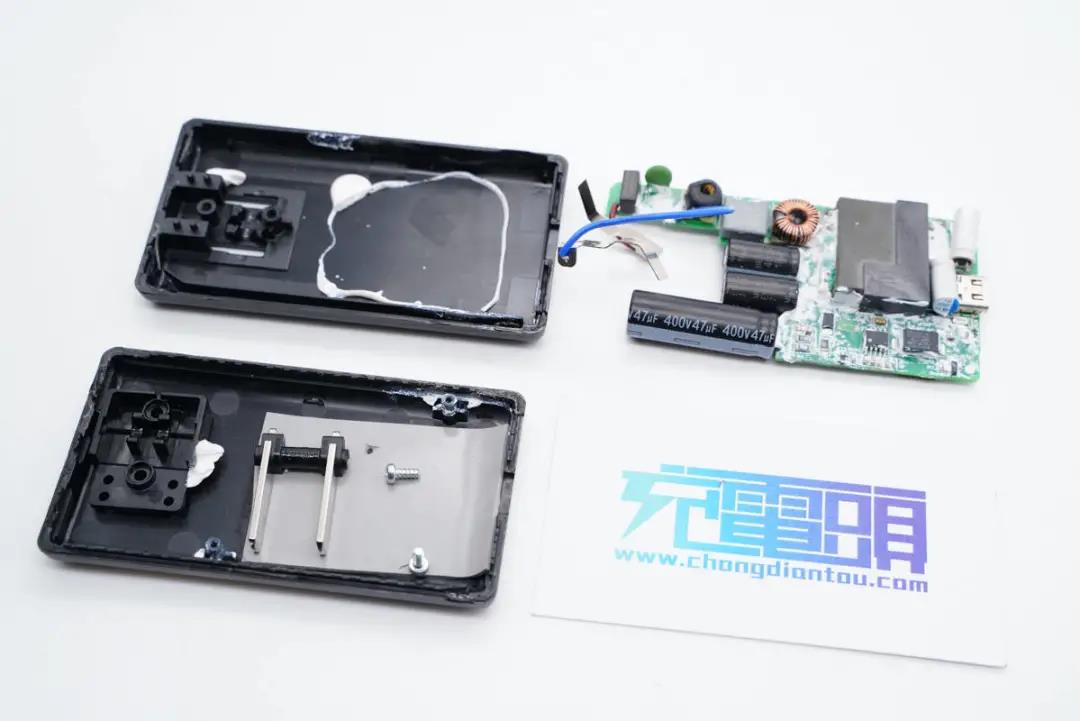

全部拆解完畢，來張全家福。

充電頭網拆解總結

芯派科技65W閃充超薄充電器采用PC阻燃材質外殼，表面磨砂邊角過渡圓潤。充電器采用餅干造型設計，三維僅87*47*15mm，對比蘋果61W充電器體積優勢巨大，而且最大輸出功率65W，兼容市面全主流快充協議，滿足各大品牌手機、平板、筆電快充。

充電頭網通過拆解發現，充電器內部電容均橫置，還采用了平面變壓器以及沉板設計，這也是這款充電器能做得如此薄的主要原因。

充電器采用時下常見的安森美NCP1342+MPS MP6908A高頻QR開關電源方案，初級開關管SW13N65K2、同步整流管SW069R06VT、輸出VBUS開關管SW055R03VT全部是芯派科技的產品，可見芯派科技有能力為快充市場提供低壓至高壓全系列產品。濾波電容來自艾華和綠寶石兩大品牌，整體的用料做工很好。
