石油巨頭進軍快充市場,殼牌20W迷你充電器拆解

2021-12-27

荷蘭皇家殼牌有限公司成立于1907年,是目前世界領先的能源公司之一,亦是汽車機油界的巨頭。而就是這么一家公司,很多人肯定沒有想到其還與快充有所聯系,而且不僅有充電器還有車充。



最近充電頭網就拿到了殼牌一款迷你20W PD快充充電器,不僅機身小巧,而且配備的還是國標插腳,可見是在國內售賣的。大型能源企業跨界搞快充,具體做得如何想必很多人都好奇,那下面就隨小編一起來看看。



一、殼牌迷你20W快充外觀

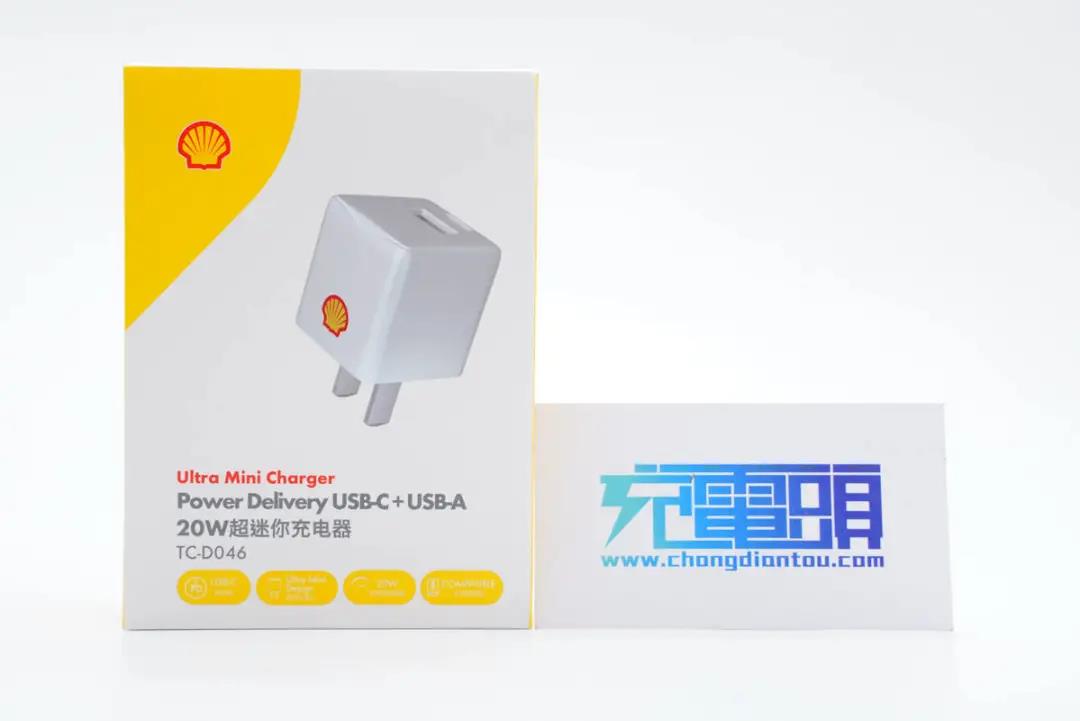

包裝盒正面印有殼牌貝殼logo、充電器外觀圖和名稱,以及最下方的PD快充、超迷你設計、充電速度翻倍、多機型兼容四大賣點標識。





背面設計有充電器簡圖,并印有相關參數信息。

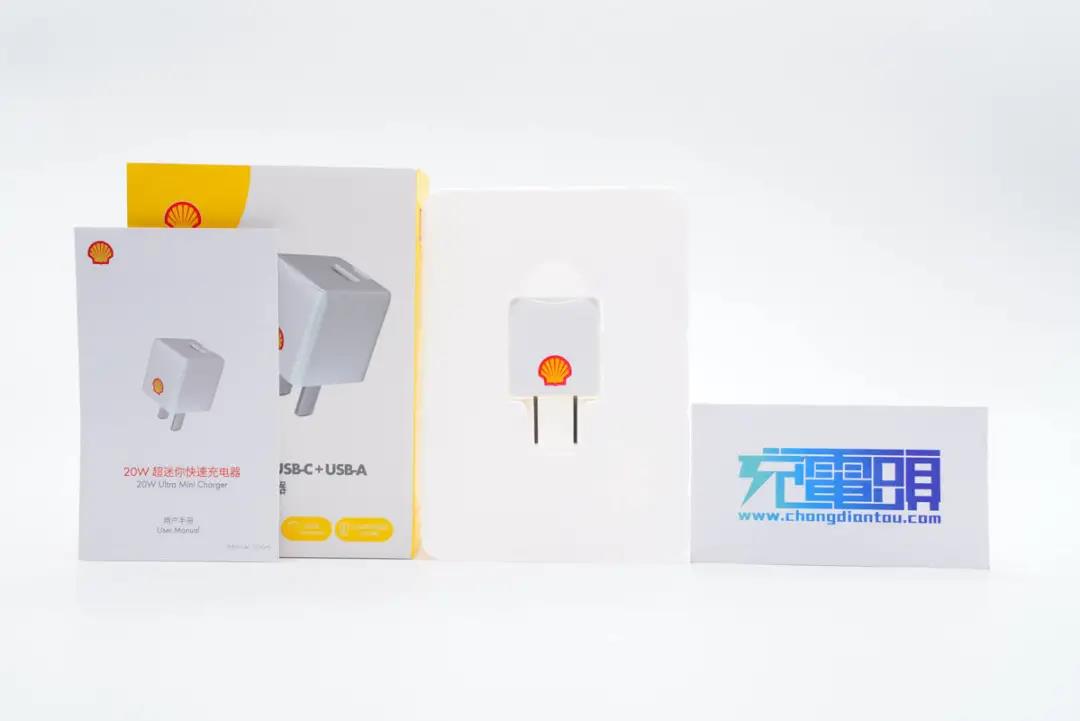

包裝內含充電器和一份用戶手冊。





充電器采用PC阻燃材質白色外殼,表面全部啞光處理,頂面邊緣小一圈設計,看上去就像凸起了一般。

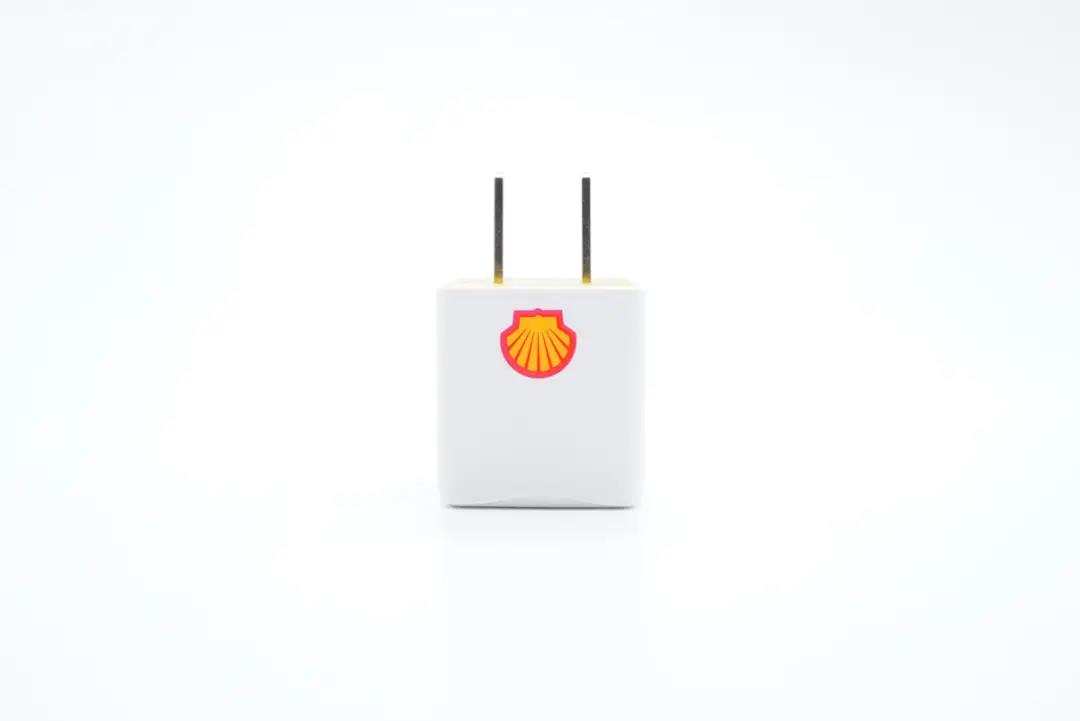

機身整體顯得十分簡潔,僅側身一面印有貝殼logo。





輸入端外殼為黃色,采用的是固定式國標插腳。

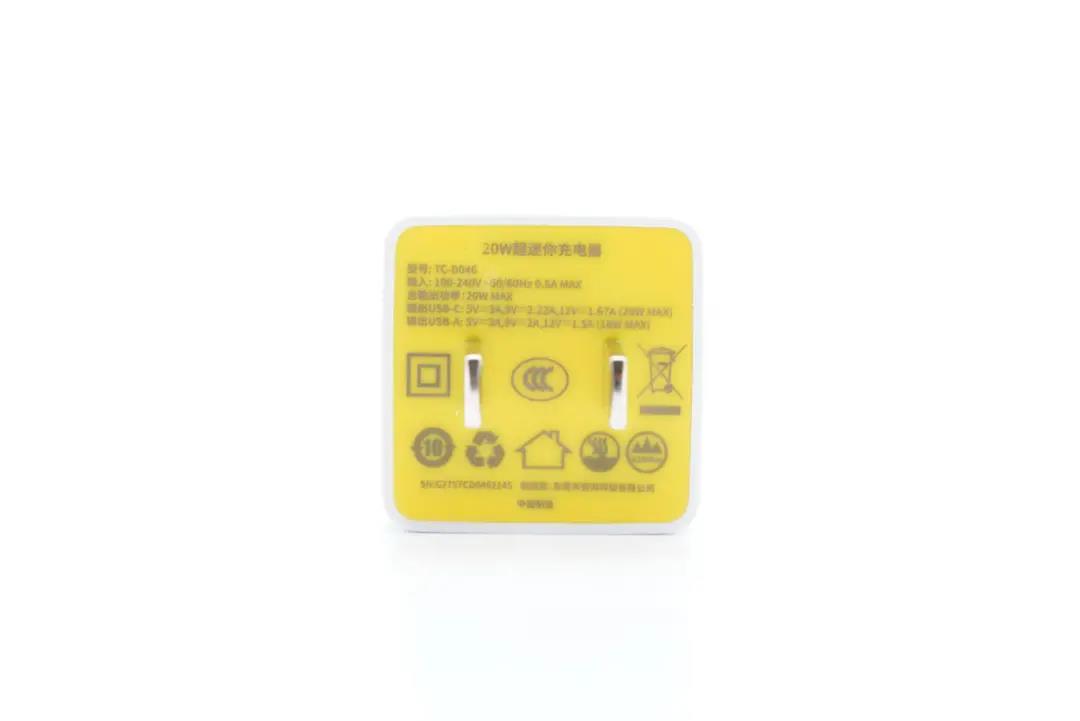

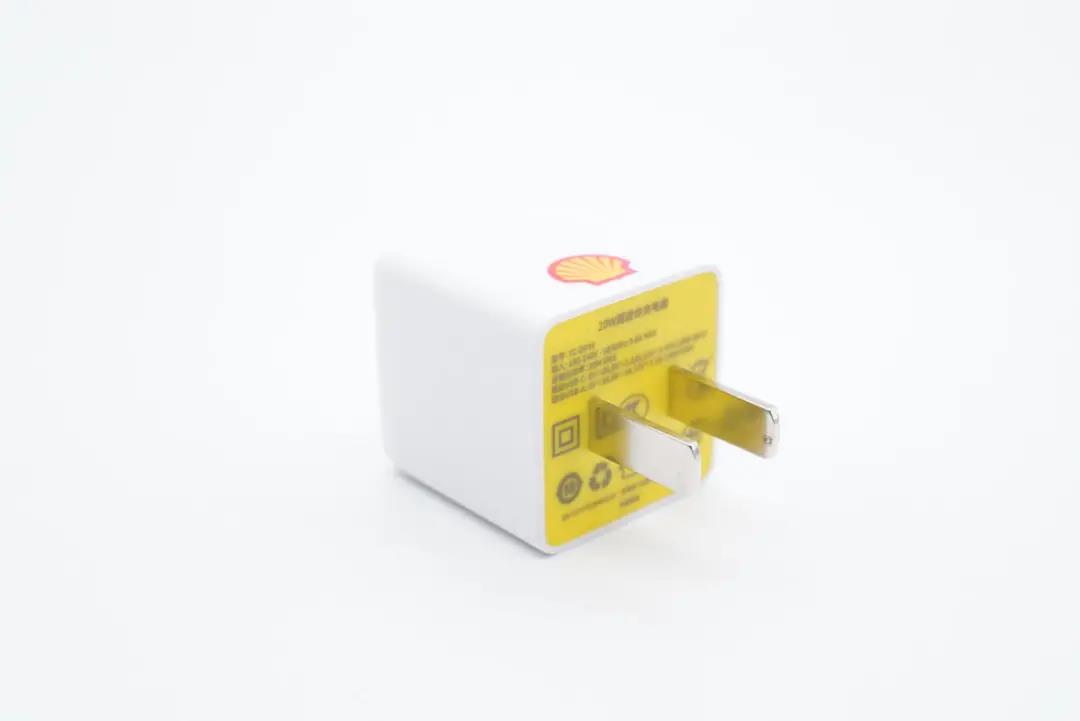

輸入端外殼上印有充電器參數信息

型號:TC-D046

輸入:100-240V~50/60HZ 0.6A

總輸出功率:20W Max

USB-C輸出:5V3A、9V2.22A、12V1.67A

USB-A輸出:5V3A、9V2A、12V1.5A

制造商:東莞市鉅??萍加邢薰?/span>

充電器已經通過了CCC認證。

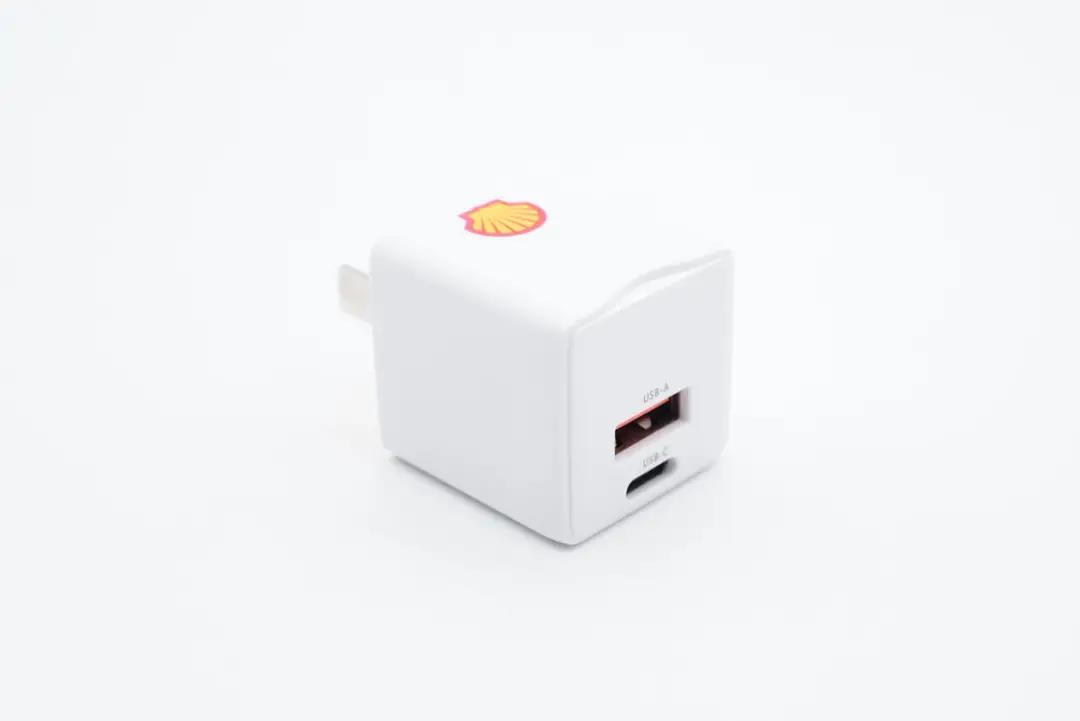

頂面配有1A1C雙輸出接口,分別采用紅色和黑色膠芯。

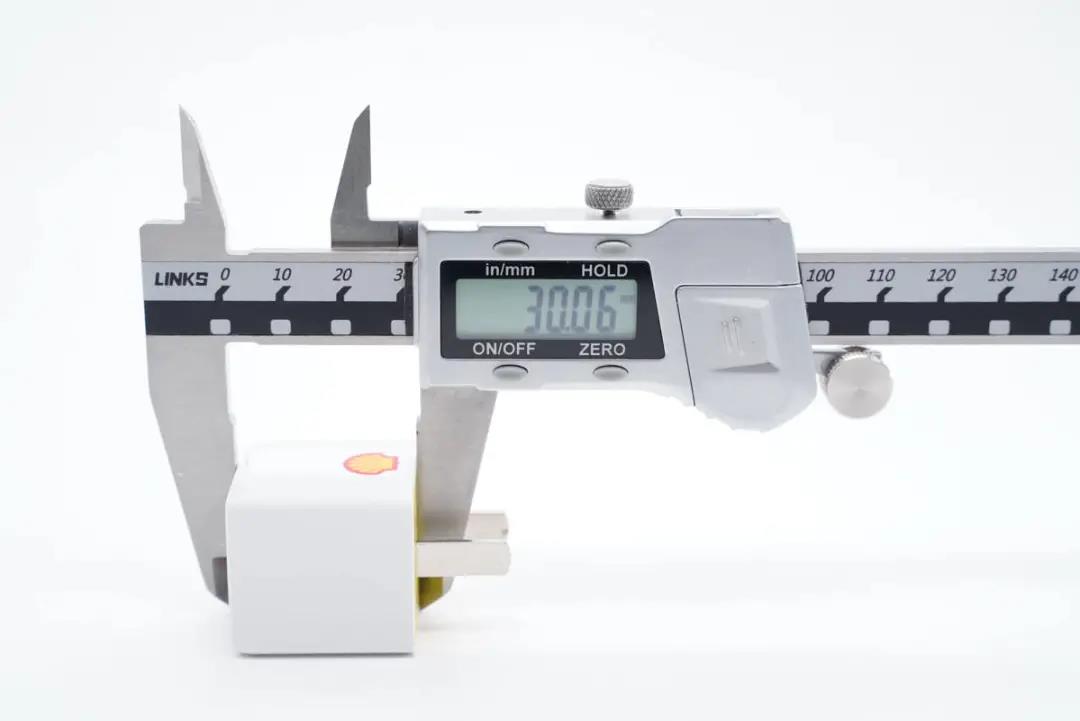

測得充電器機身高度為30.06mm。

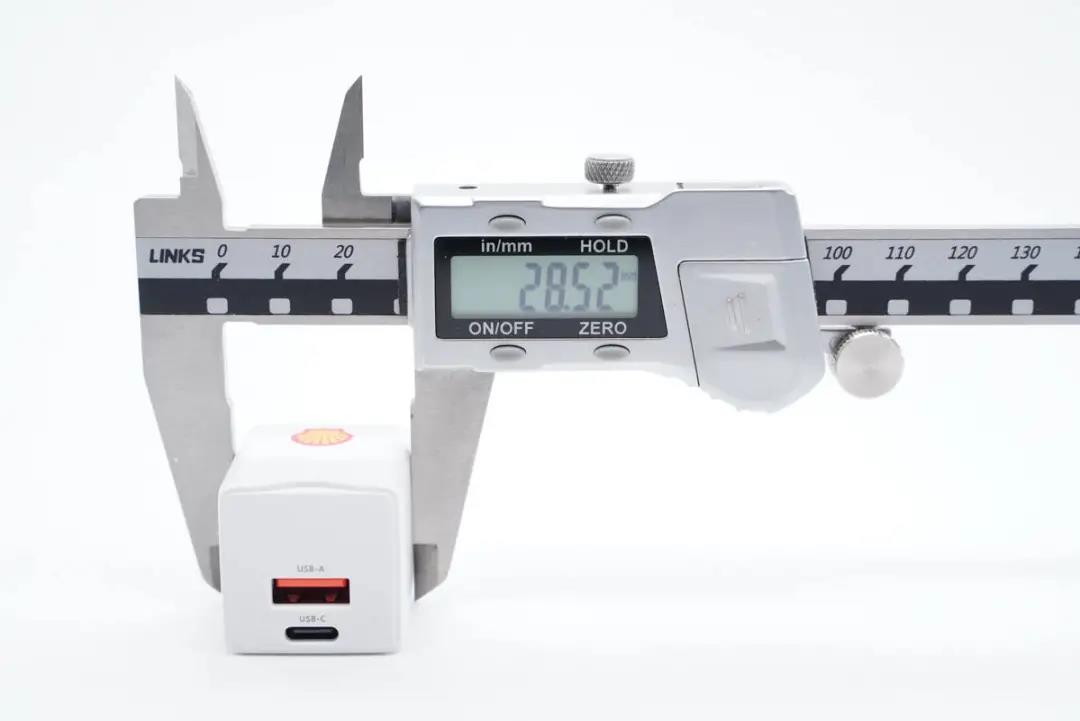

寬度為28.52mm。

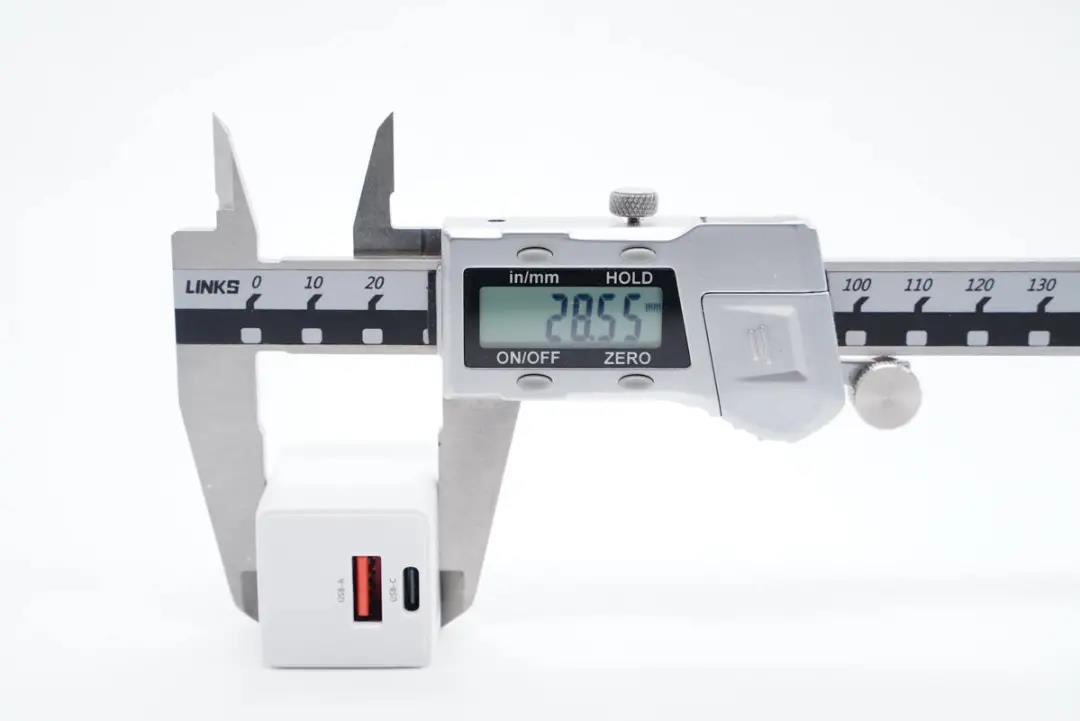

厚度為28.55mm。

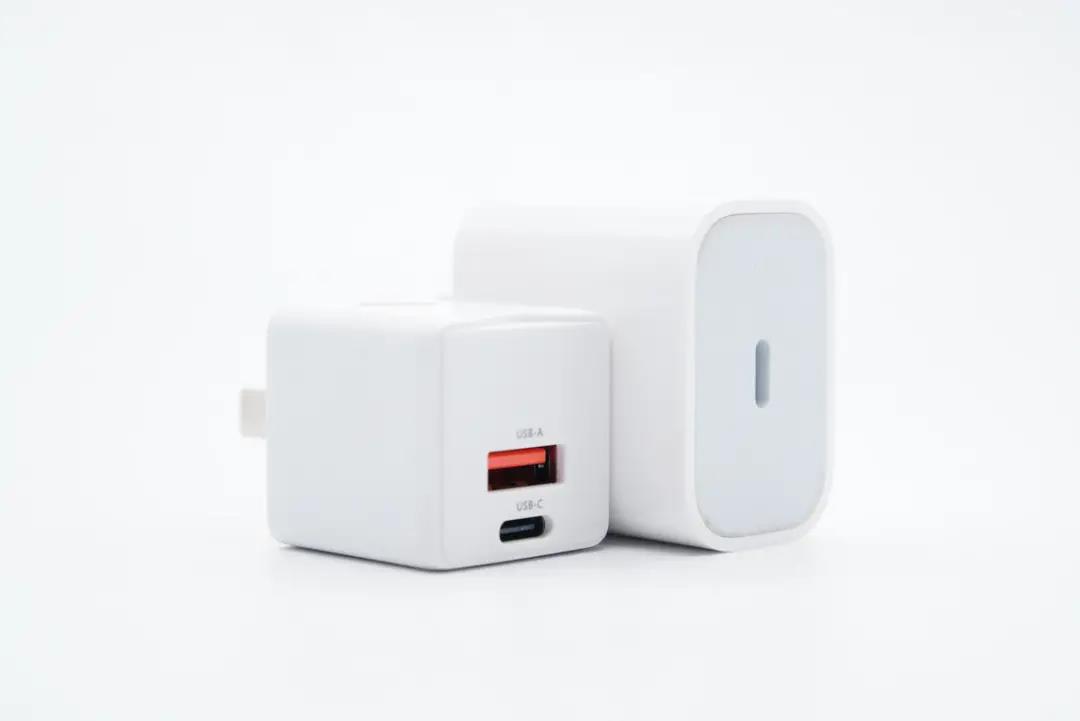

和蘋果20W充電器對比,體積優勢明顯。

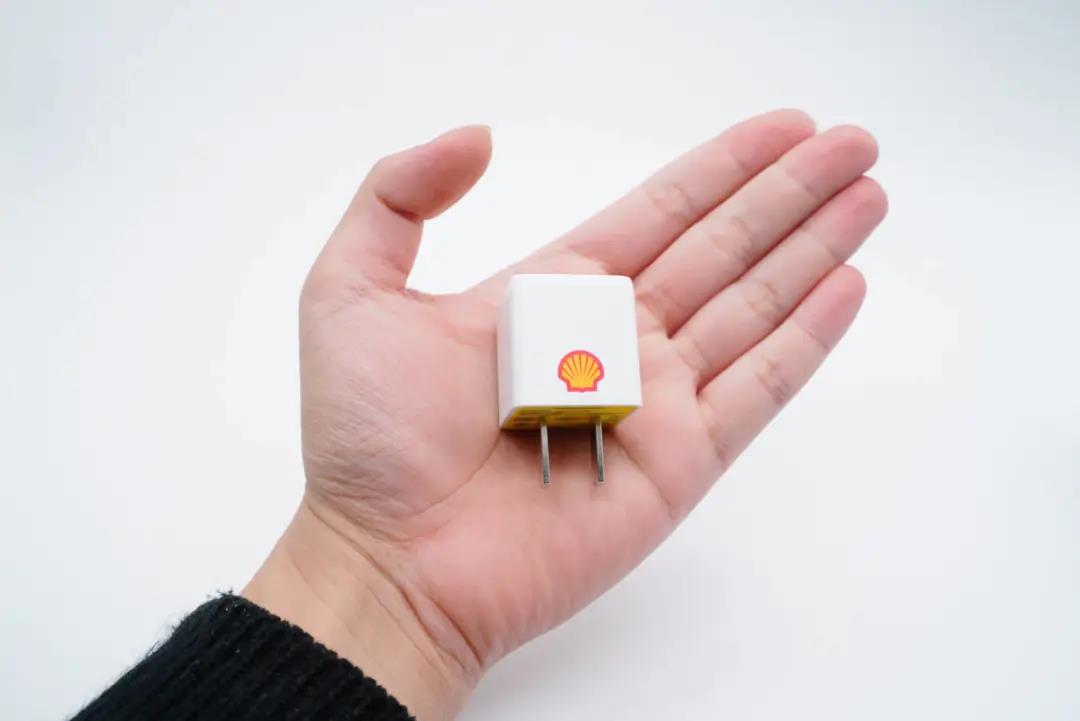

拿在手上的直觀感受。

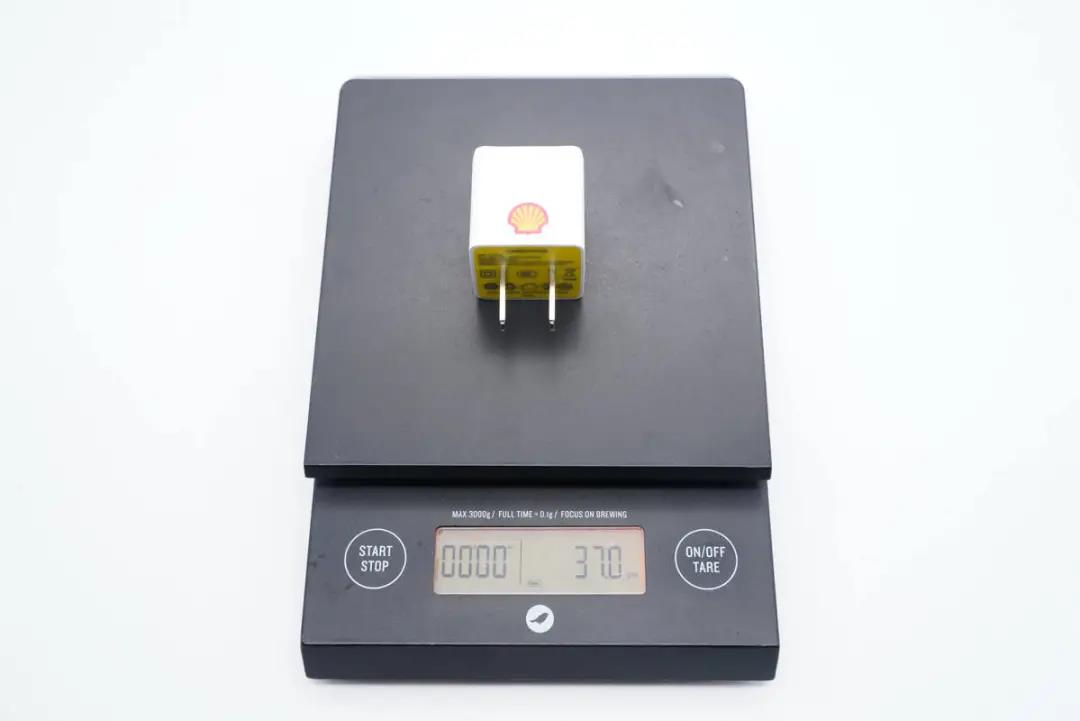

重量約為37g。

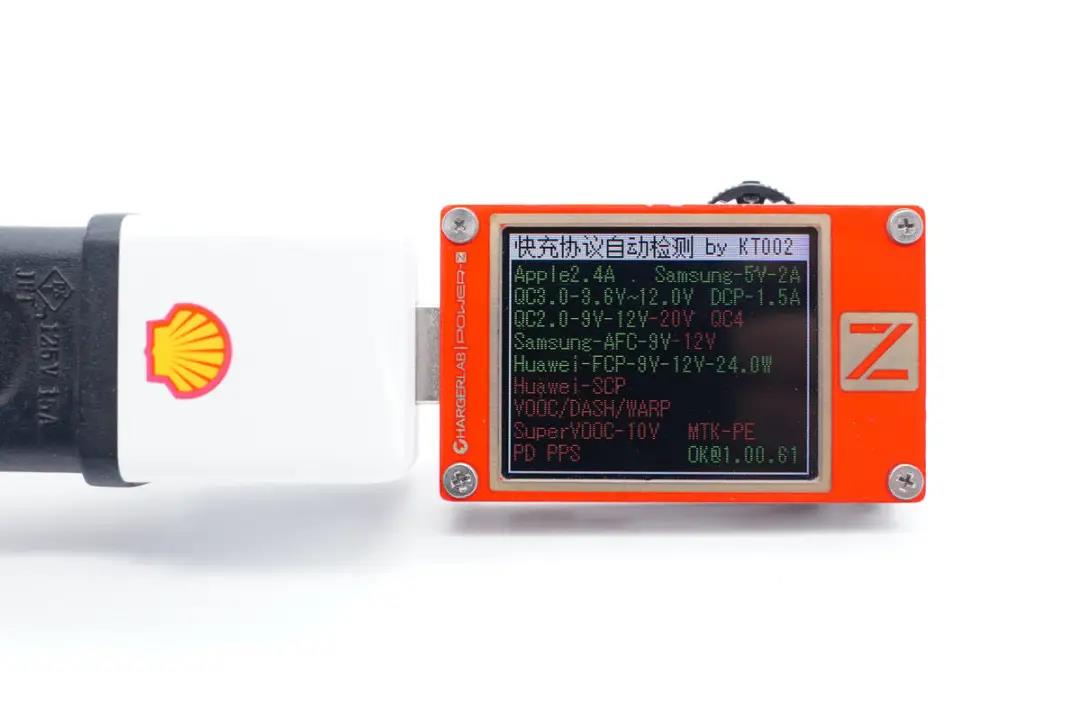

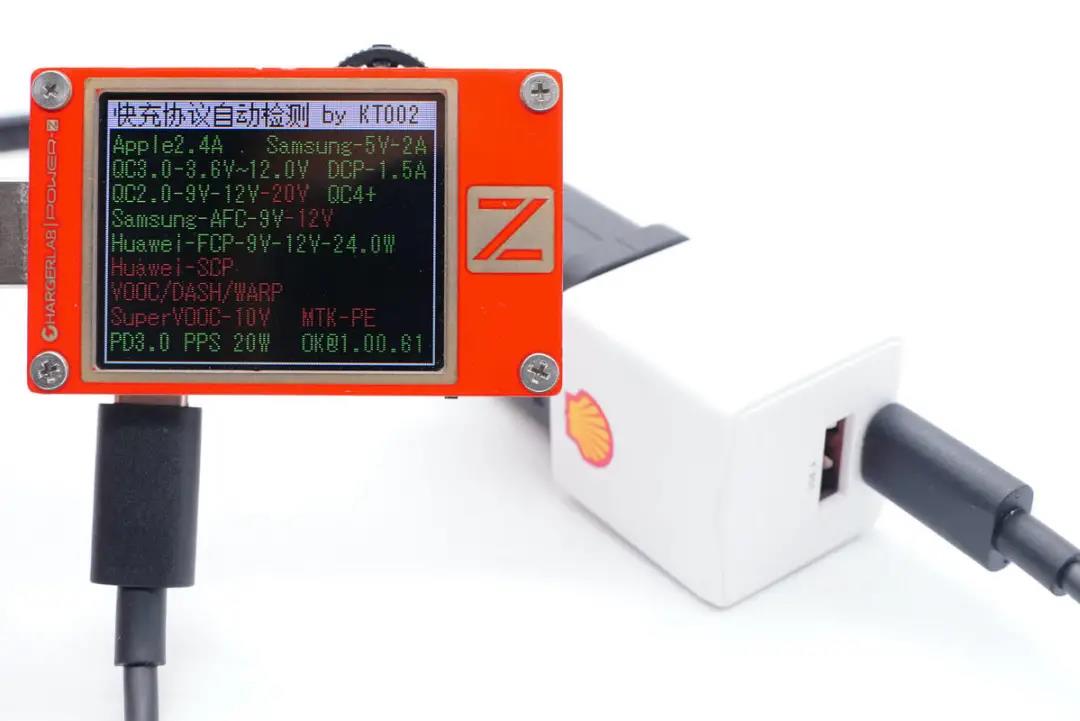

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議,以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

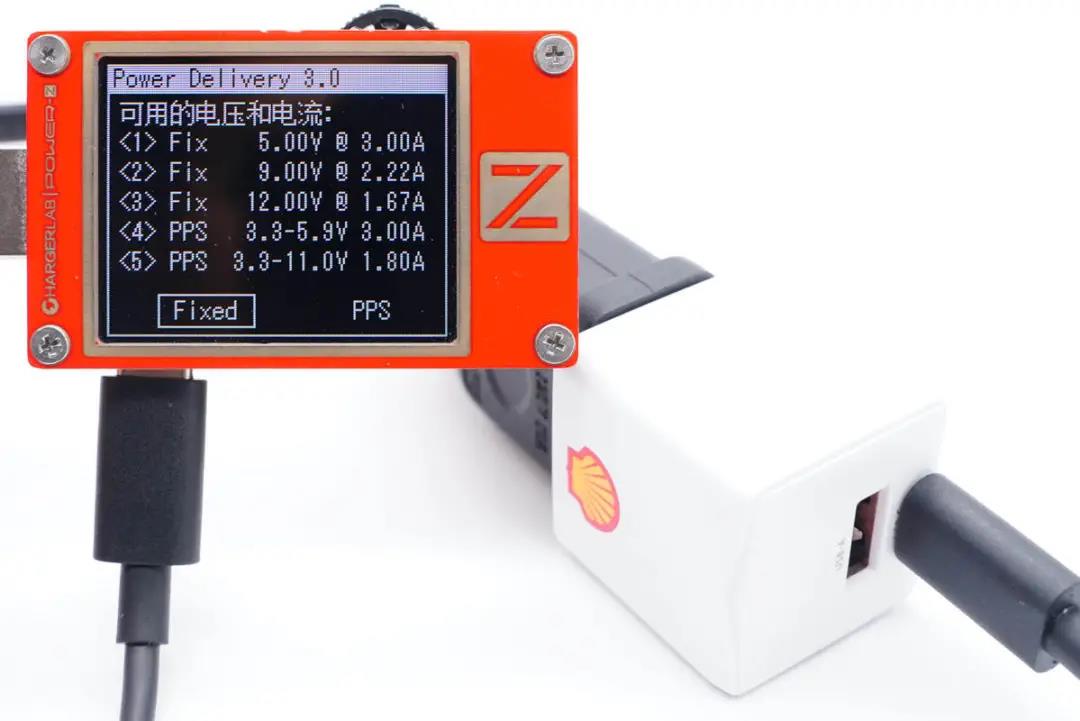

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位,以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。





最后測得A口支持QC2.0/3.0、AFC、FCP快充協議。




二、殼牌迷你20W快充拆解

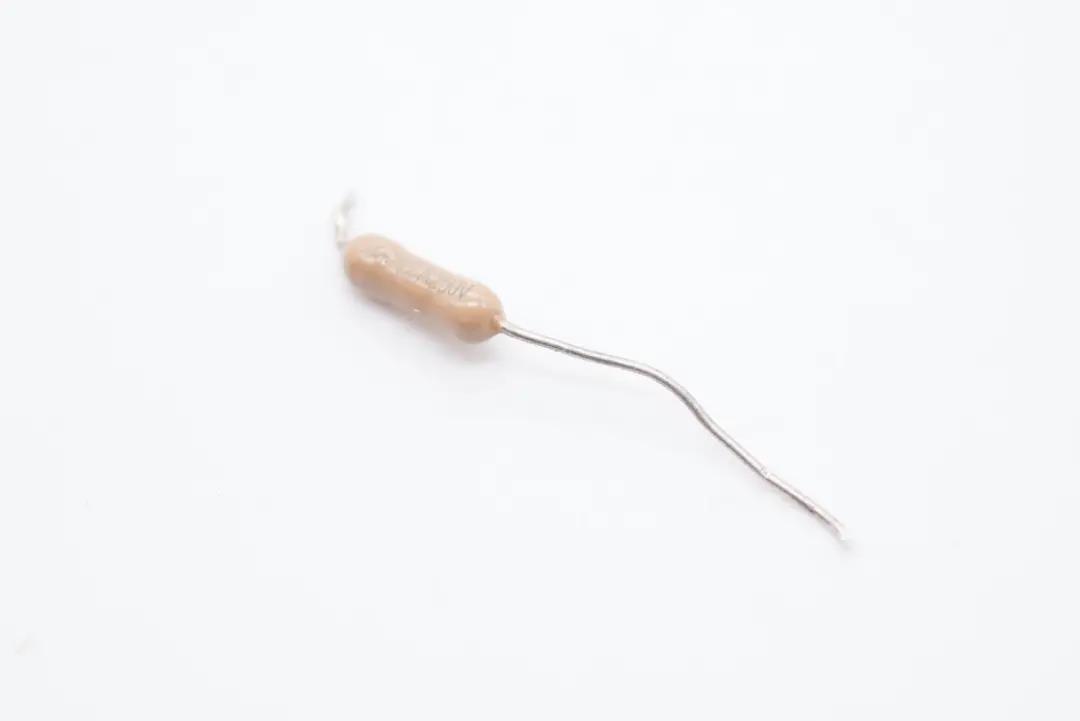

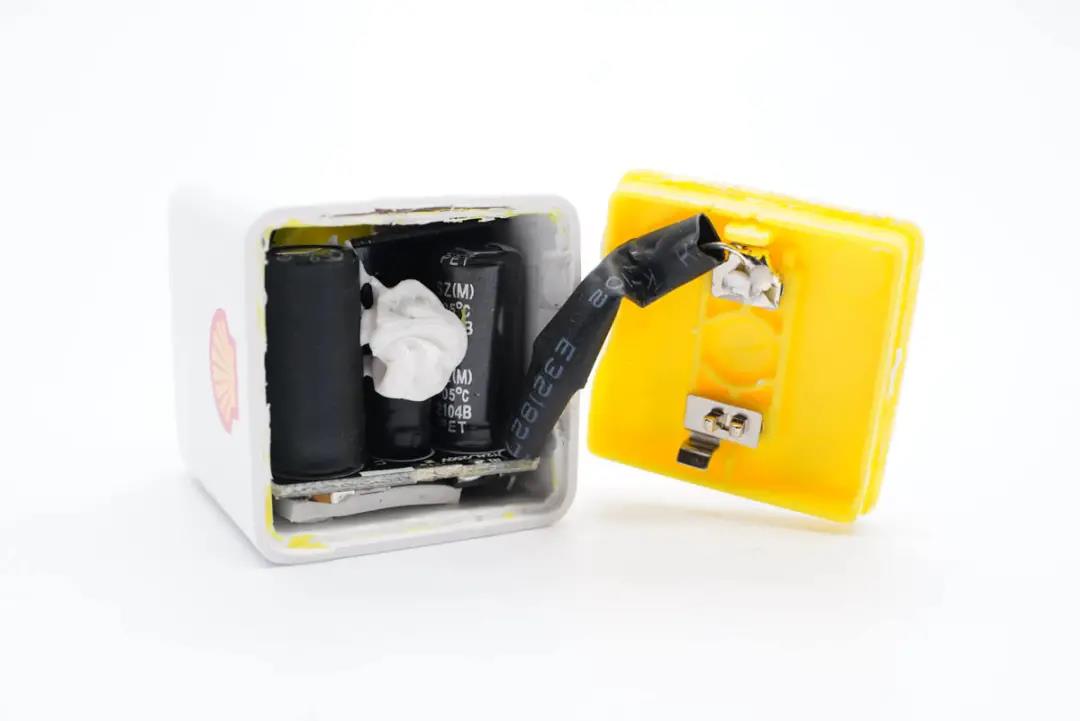

將輸入端外殼拆開,其中一個插腳直接連接保險電阻,保險電阻外套絕緣管保護。

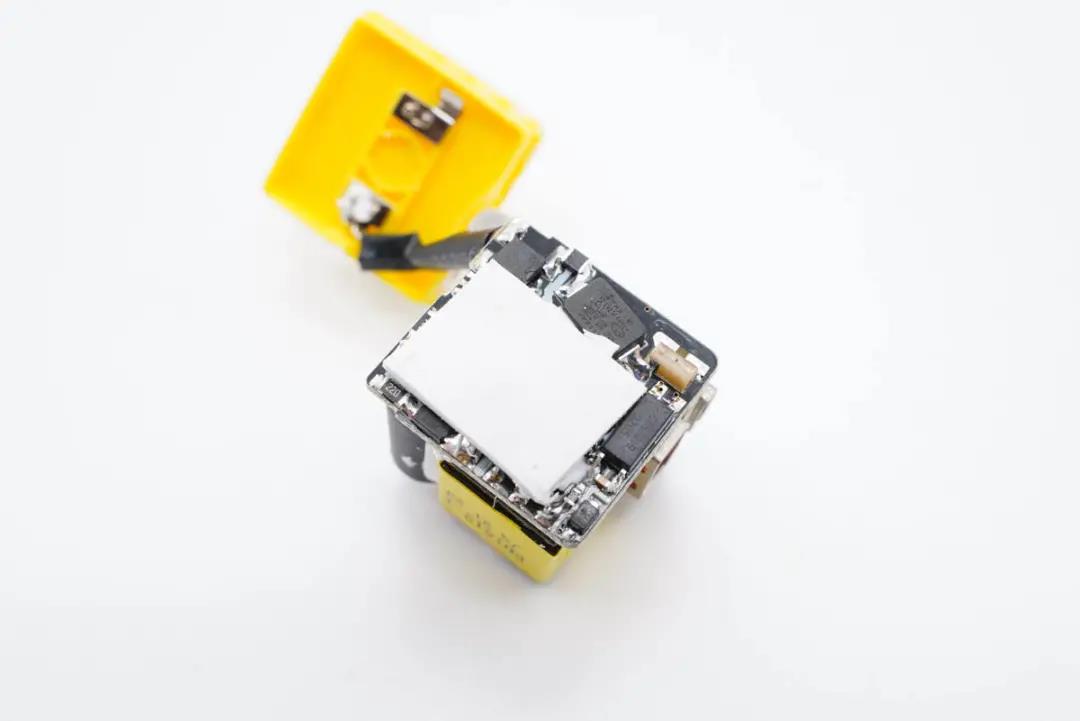

輸入端小板背面貼有導熱墊。

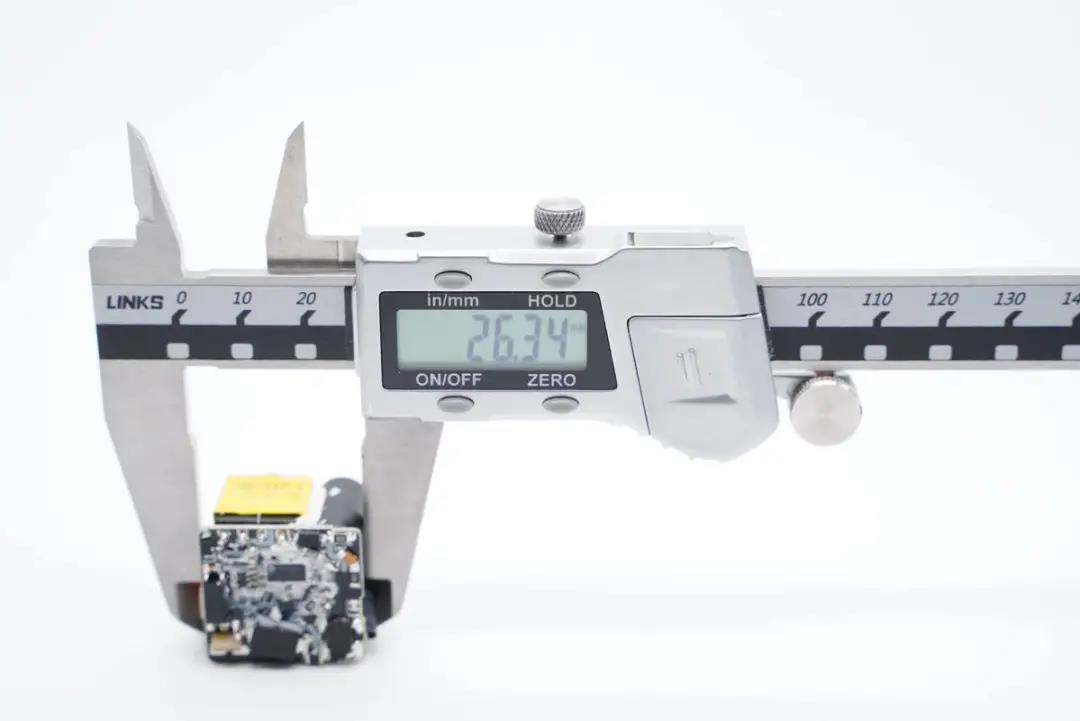

測得模塊長度為26.34mm。





寬度為23.09mm。

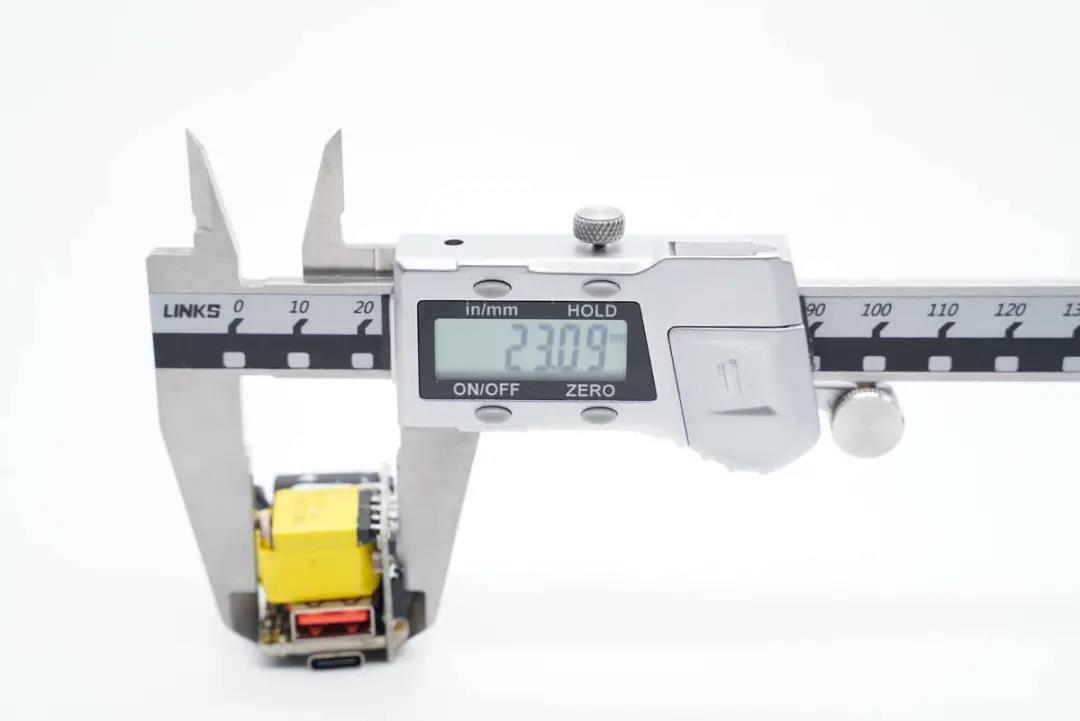

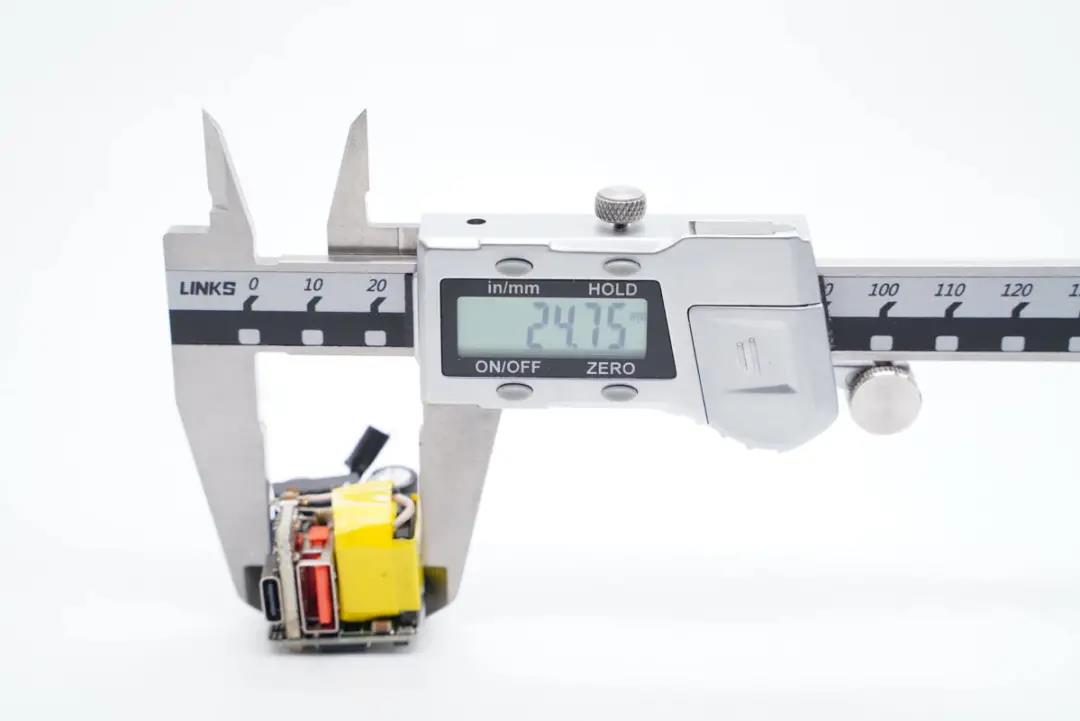

厚度為24.75mm。

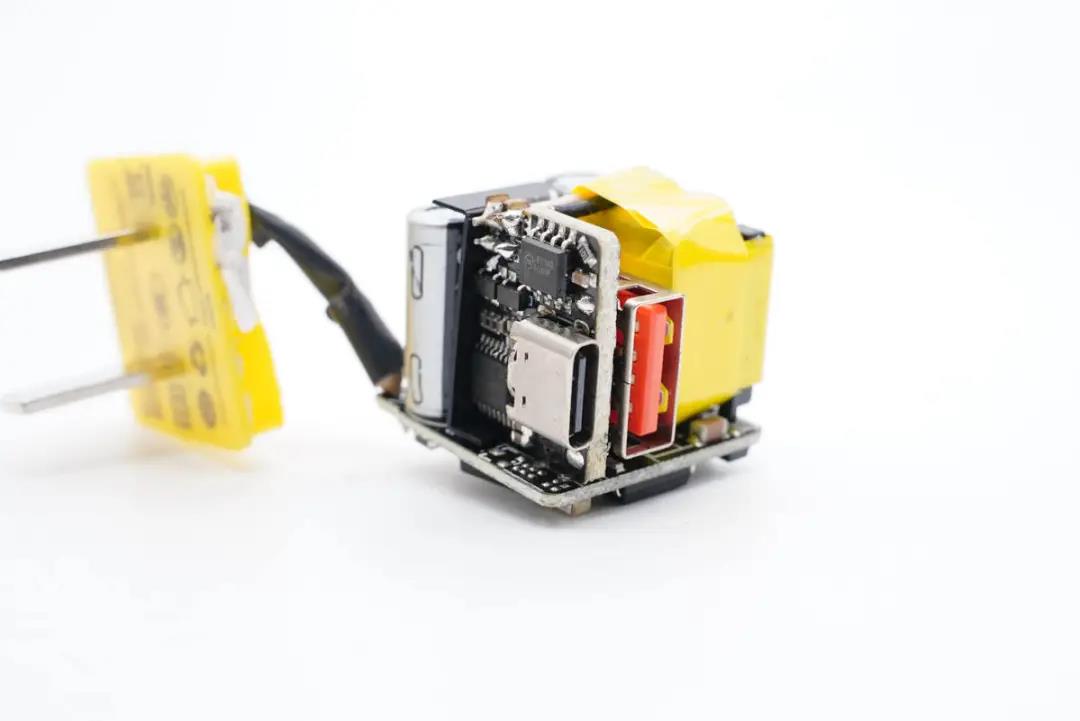

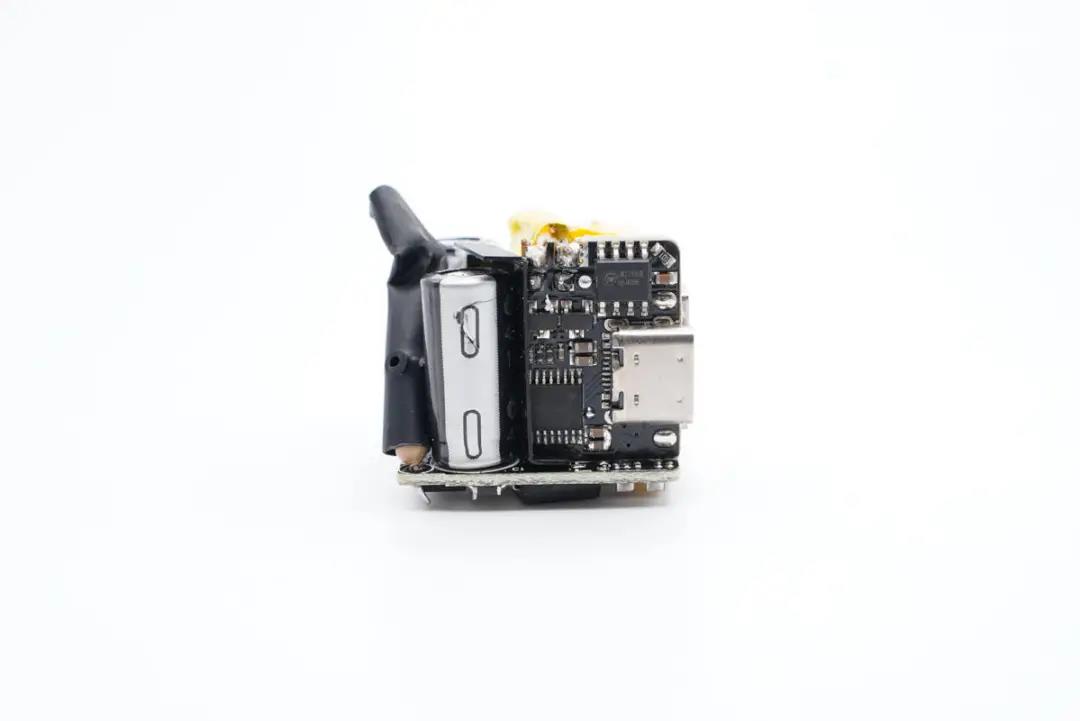

模塊由兩塊小板相互垂直焊接而成,兩個母座焊接在輸出端小板的兩面。



通過觀察發現,這款充電器采用QR開關電源架構,支持寬范圍輸出,協議芯片通過光耦控制1A1C雙口輸出電壓。下面我們從輸入端開始了解各器件的信息。

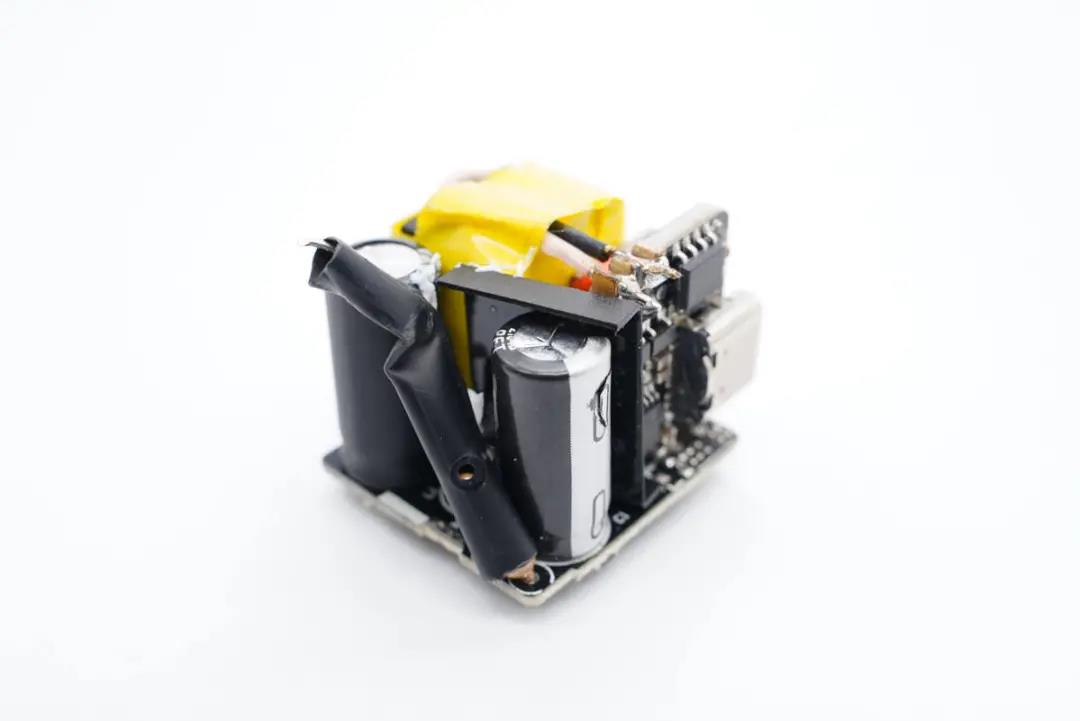

輸入端一覽,高壓濾波電解電容和輸出端小板間設有隔離板,另一顆電容套有絕緣管。

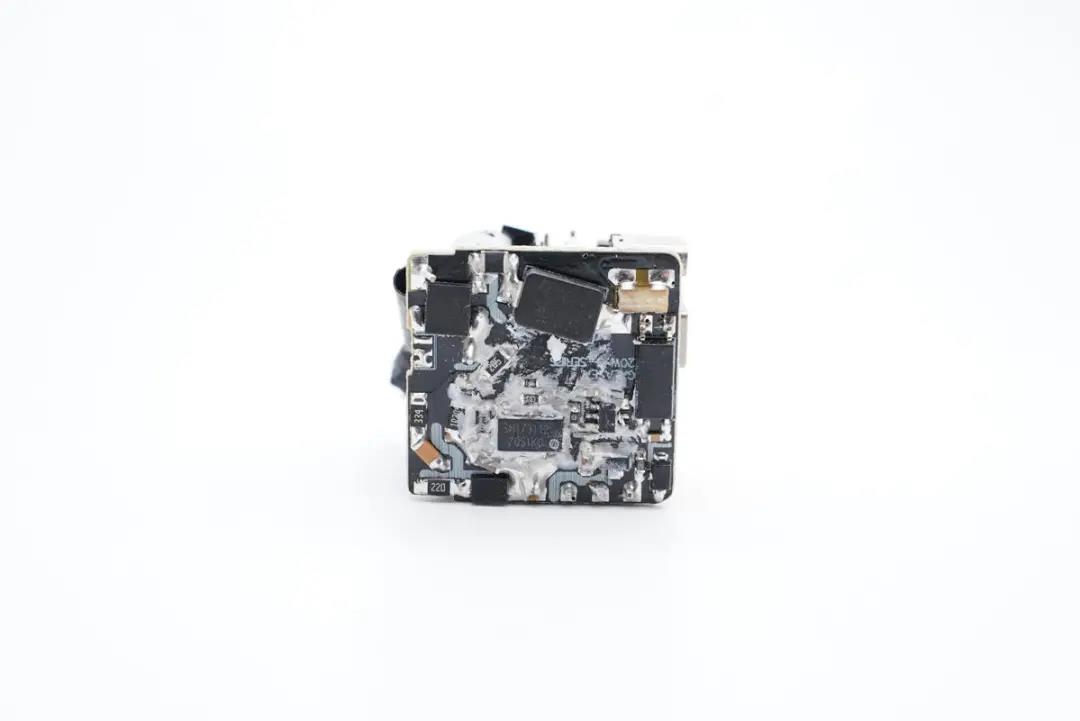

輸入端小板背面設有整流橋、開關電源主控芯片、初級開關MOS管、光耦以及貼片Y電容。





保險電阻特寫,2A 250V。

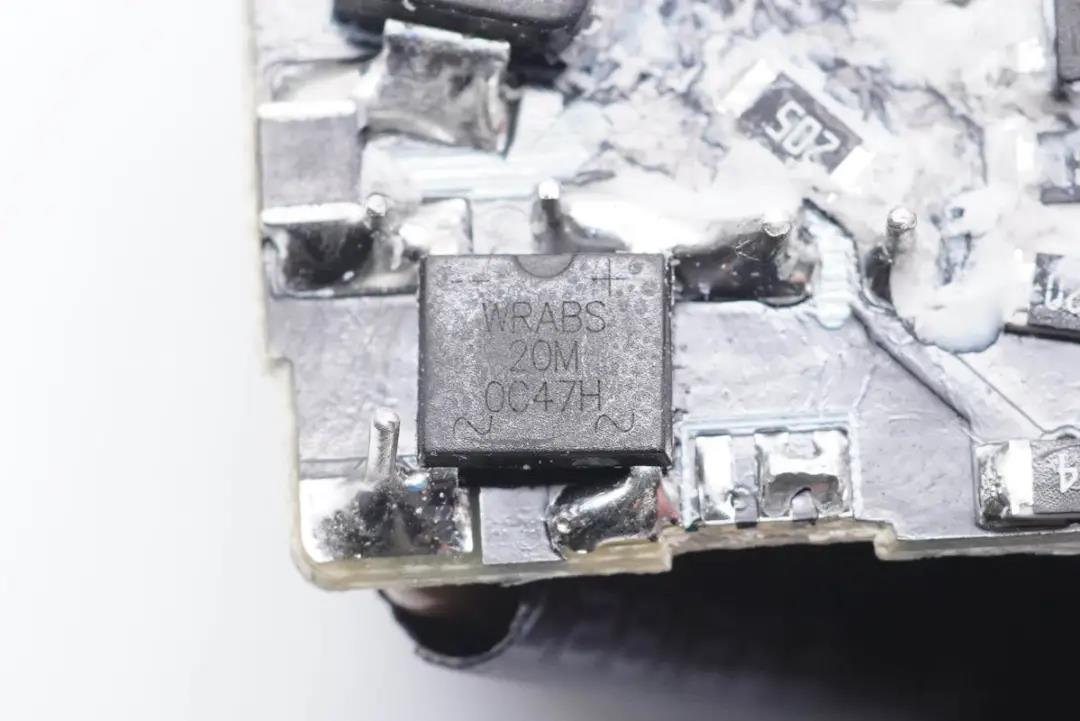

整流橋采用深圳市沃爾德實業有限公司的WRABS20M,這顆軟橋通過較軟的恢復曲線,比較平滑的關斷特性,可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

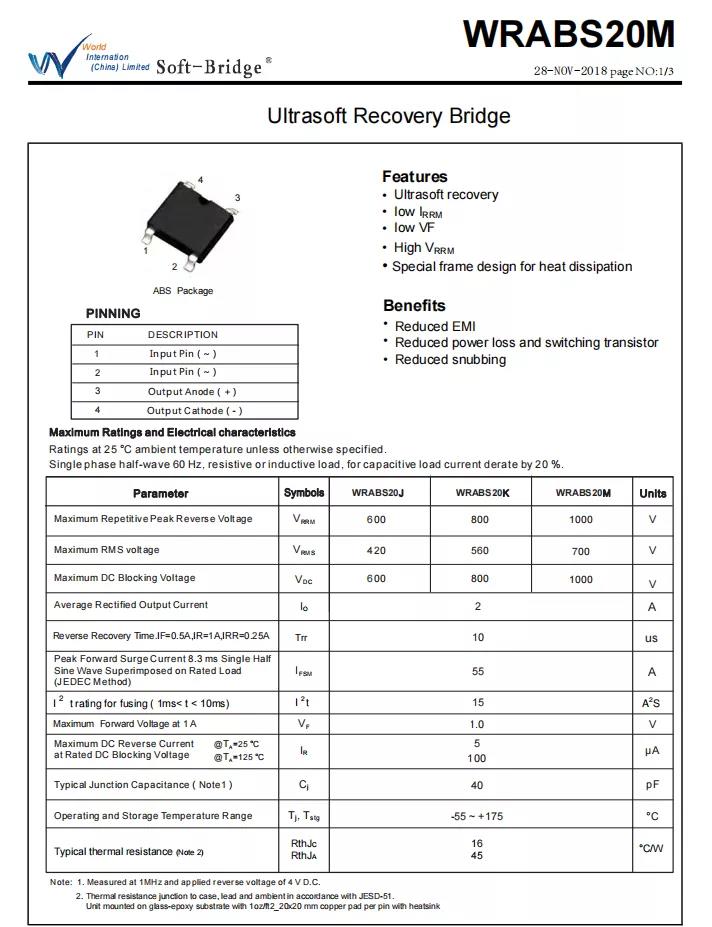

沃爾德 WRABS20M 資料信息。



充電頭網拆解了解到,沃爾德的軟橋還被摩米士100W 2A2C氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快速充電器、公牛65W PD快充插座、麥多多2C1A 65W氮化鎵充電器、鴻達順65W 氮化鎵充電器、OPPO 50W餅干氮化鎵快充、ROCK 65W氮化鎵充電器等多款快充產品采用,產品性能獲得客戶一致認可。

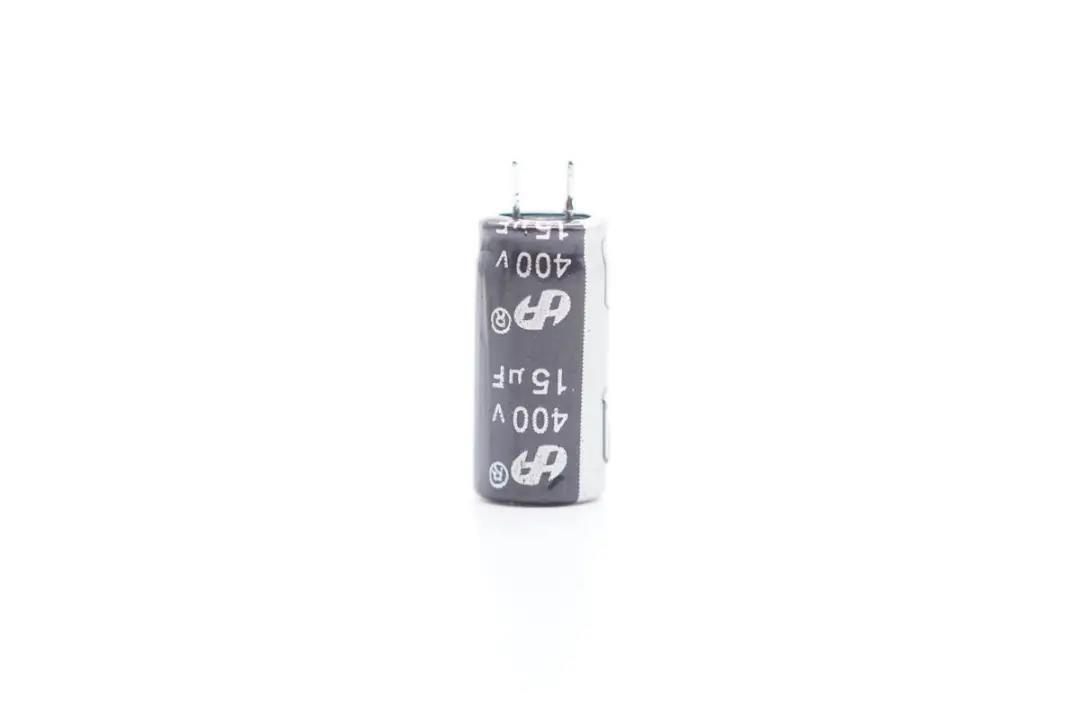

高壓濾波電解電容規格為400V 15μF。

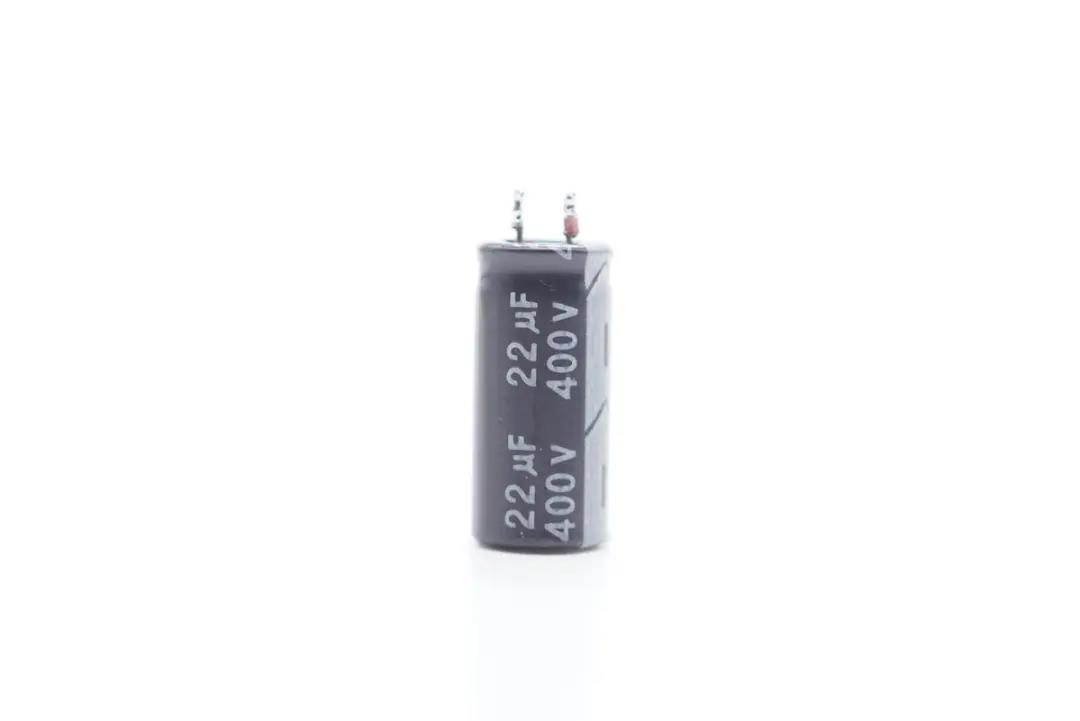

另一顆規格為400V 22μF。

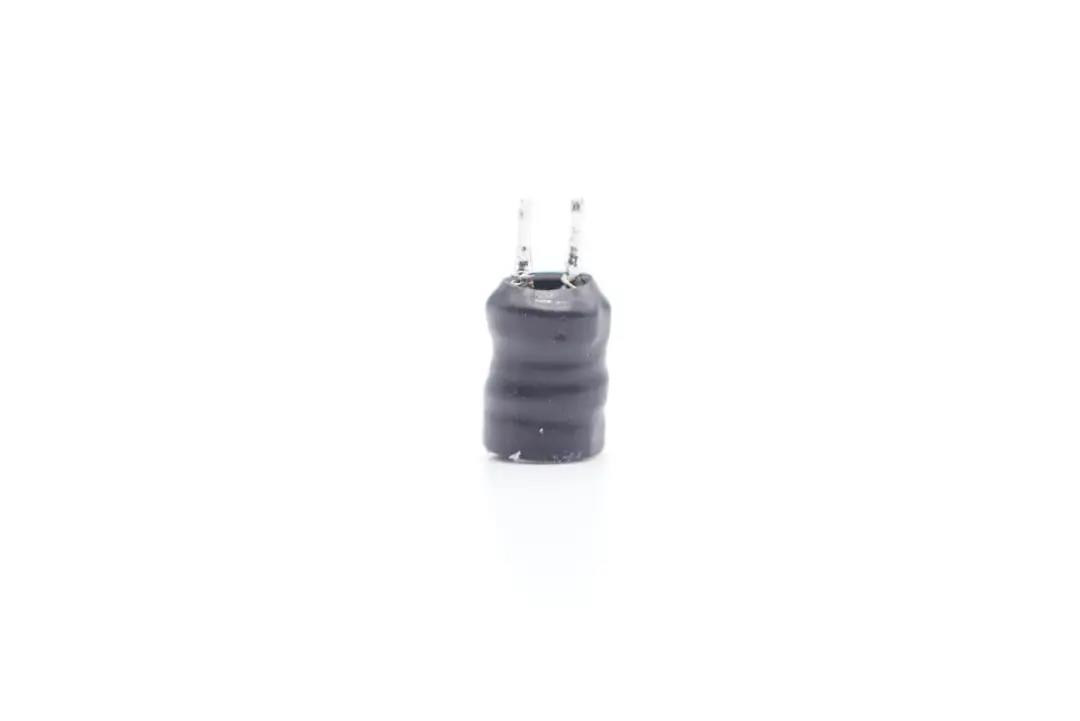

工字電感特寫,外套絕緣管。





開關電源PWM控制器特寫。

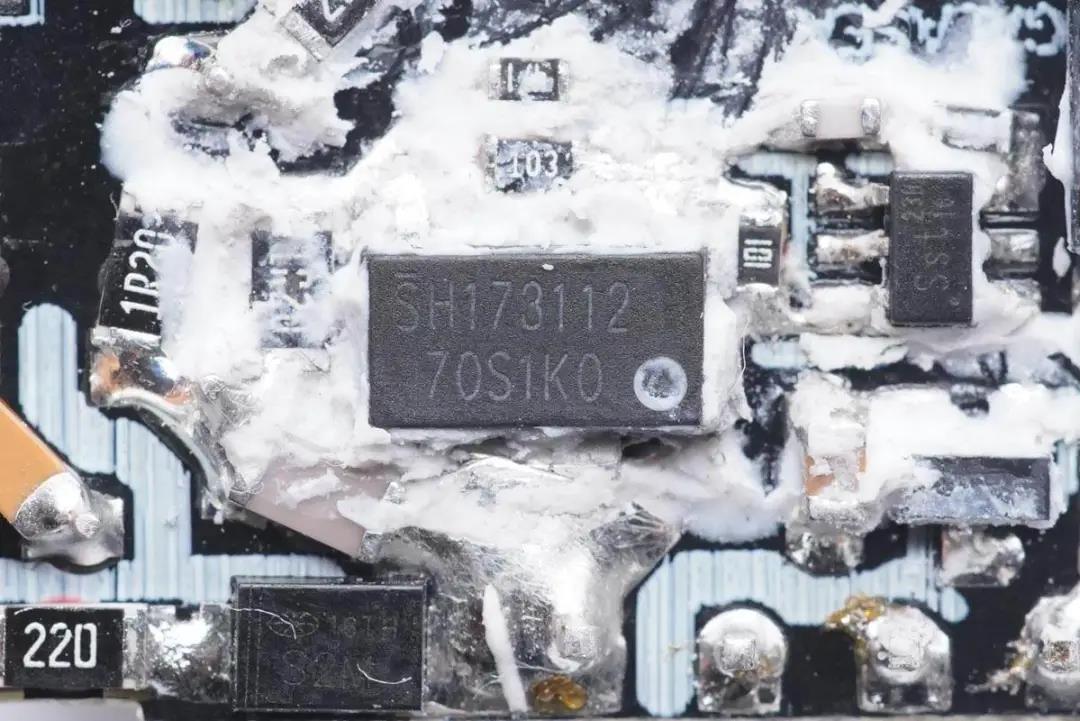

初級開關MOS管特寫,英飛凌IPN70R1K0CE,耐壓750V,導阻1Ω,采用SOT223封裝。

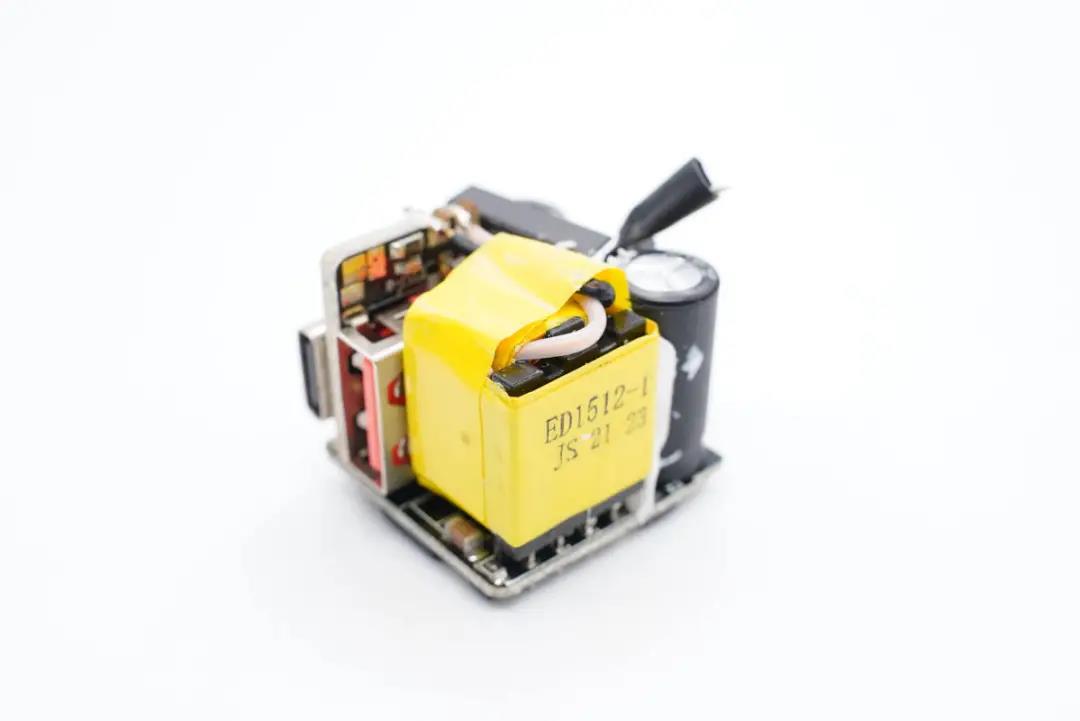

模塊一側設有變壓器。

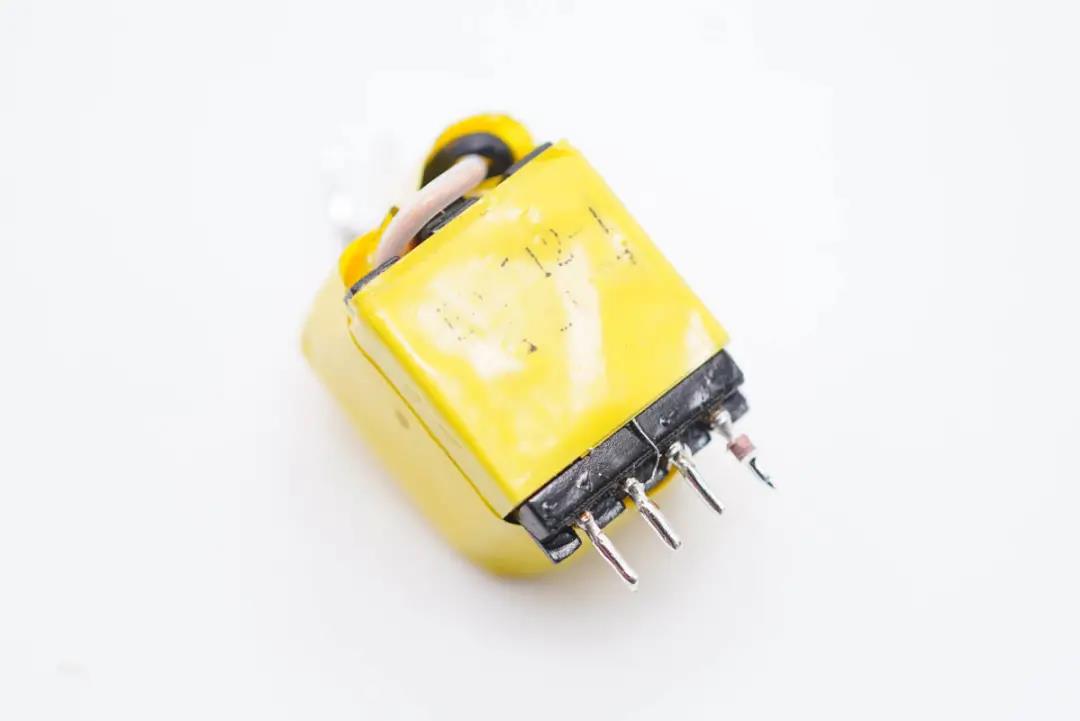

變壓器特寫。

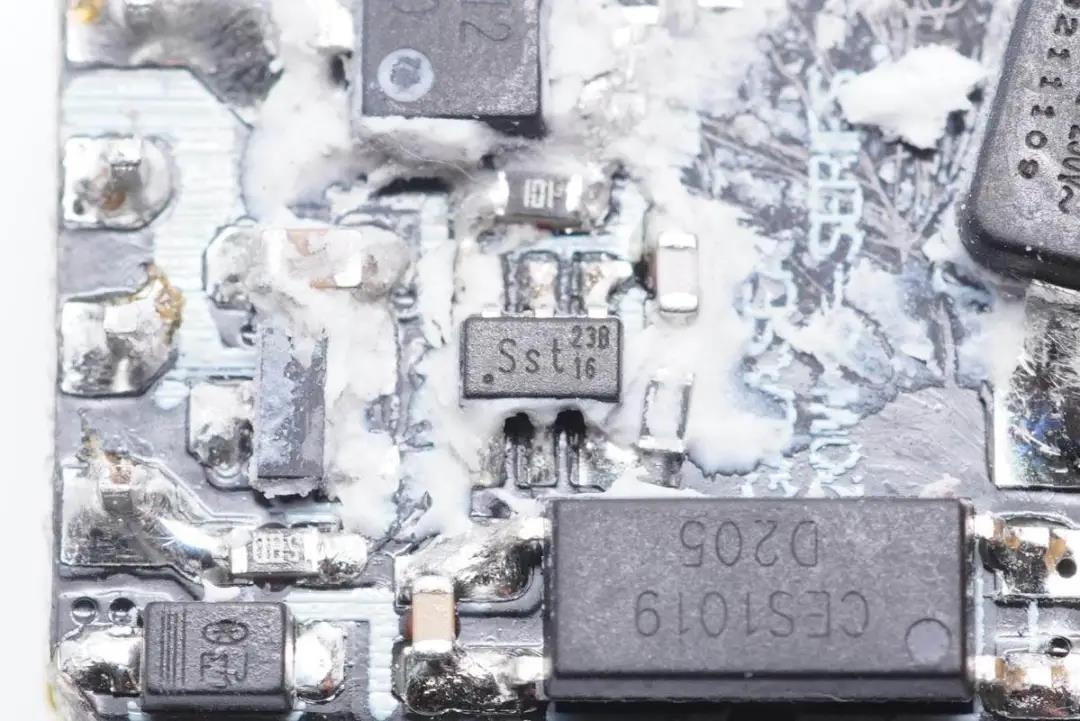

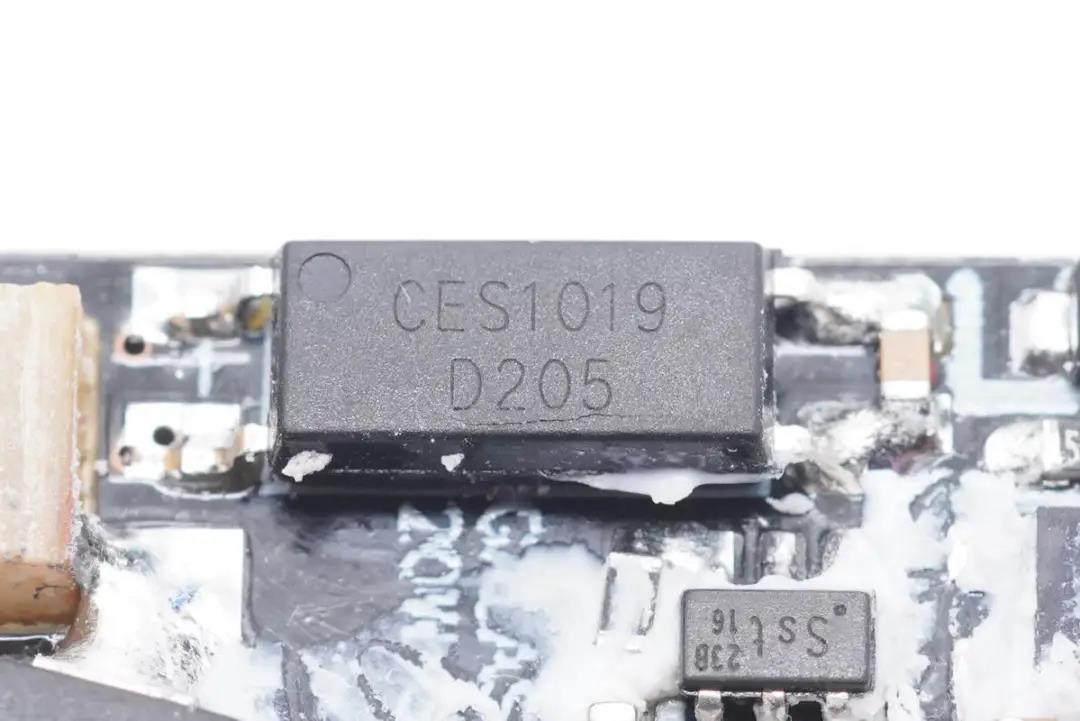

CES1019光耦,用于初級次級通信,反饋輸出電壓。

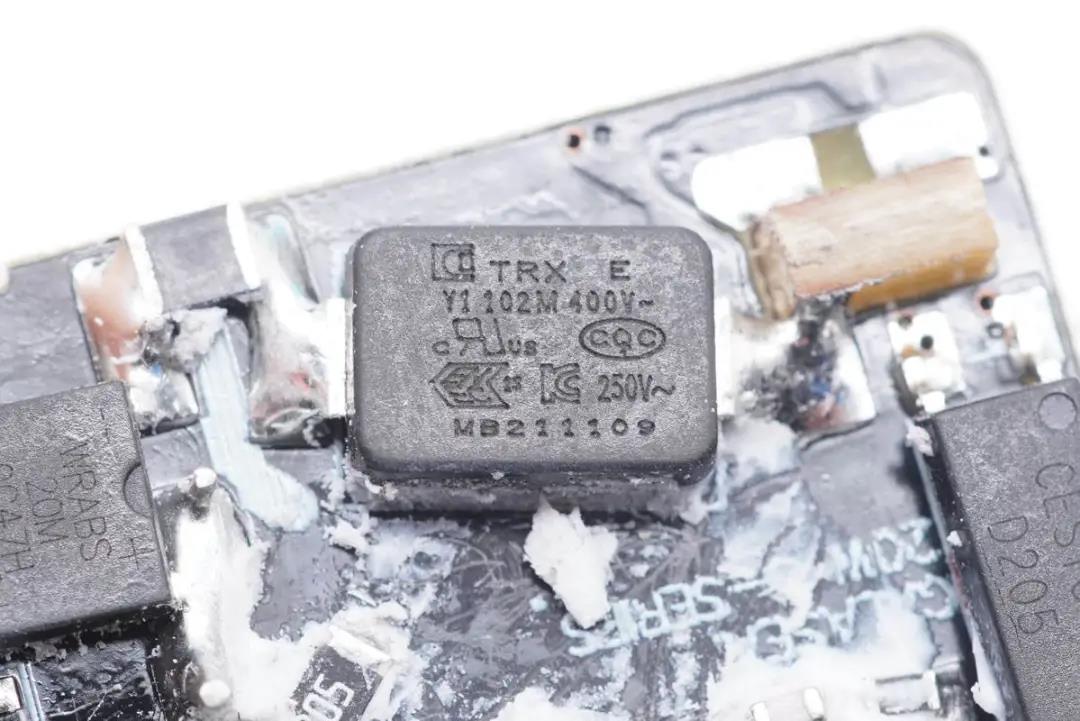

貼片Y電容來自四川特銳祥科技股份有限公司,具有體積小、重量輕等特色,非常適合應用于氮化鎵快充這類高密度電源產品中。

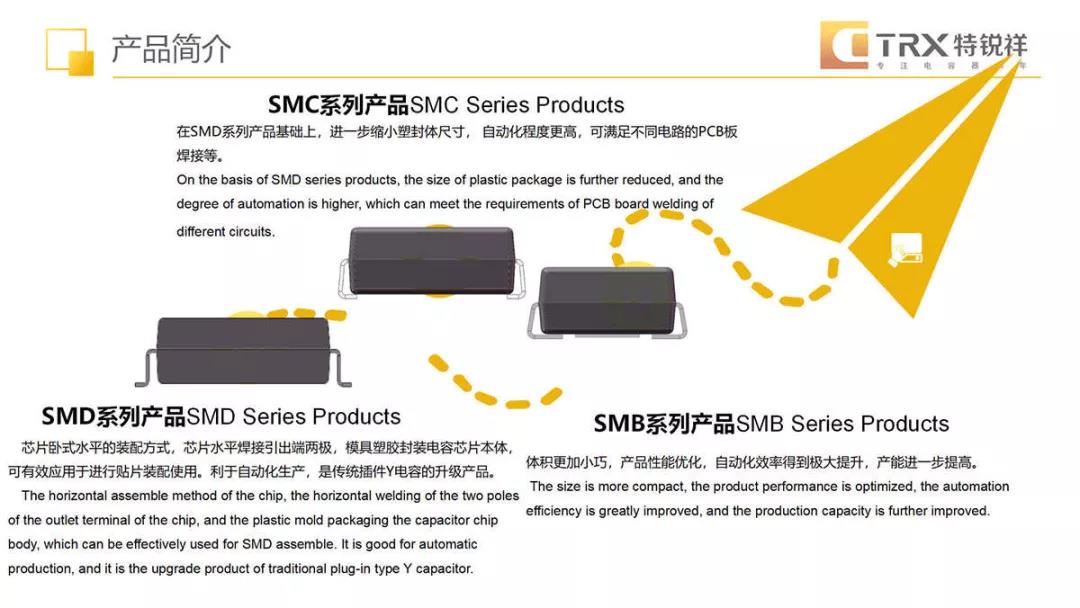

特銳祥專注于被動元器件的研發、生產及銷售,注冊資本1億元。旗下有自主電容品牌兩類:SMD TRX及DIP TY電容器,TRX將致力于陶瓷材料的研究,以拓展更多品類的應用,為客戶提供更多的解決方案。





充電頭網了解到,特銳祥貼片Y電容除了被貝爾金、安克QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用,此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源卓飛航45W氮化鎵超快墻充等產品使用,性能獲得客戶一致認可





輸出端小板上設有同步整流芯片和協議IC。





將小板拆下,另一面有一顆輸出濾波固態電容。

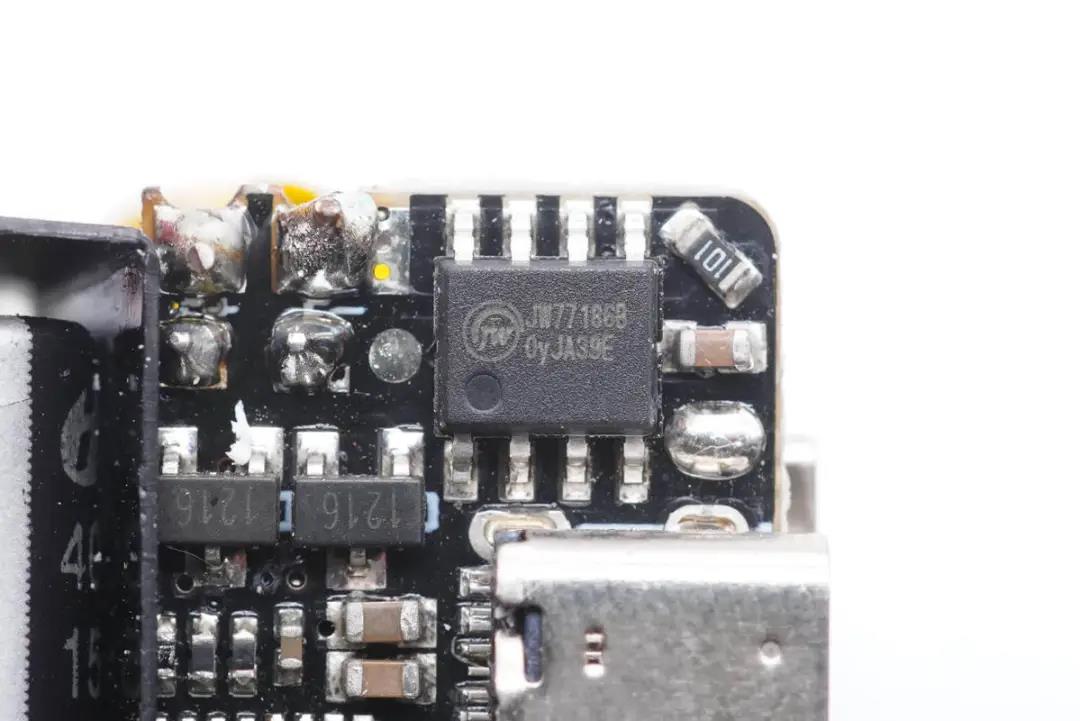

次級同步整流芯片來自杰華特微電子有限公司,型號JW77186B,集成60V/13mΩ MOS,支持CCM、DCM、QR模式。

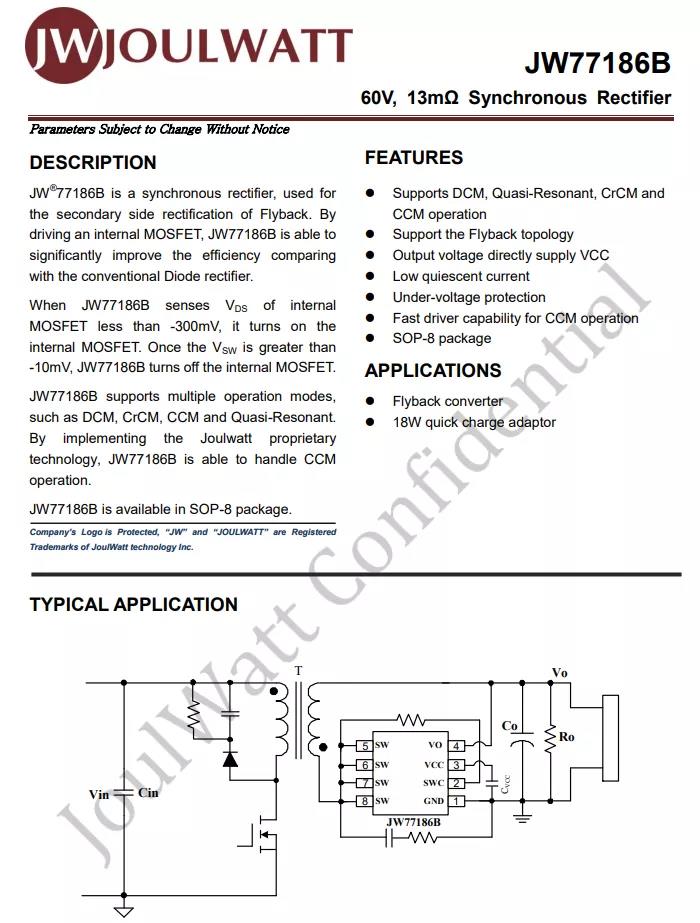

杰華特JW77186B資料信息。



充電頭網拆解了解到,杰華特快充方案還被眾顯65W 2C1A氮化鎵快充充電器、倍思87W雙?;靹拥壙斐?/span>、愛蘭博10000mAh二合一60W氮化鎵快充睿元實業33W 1A1C氮化鎵快充、REMAX 30W氮化鎵充電器等產品采用。

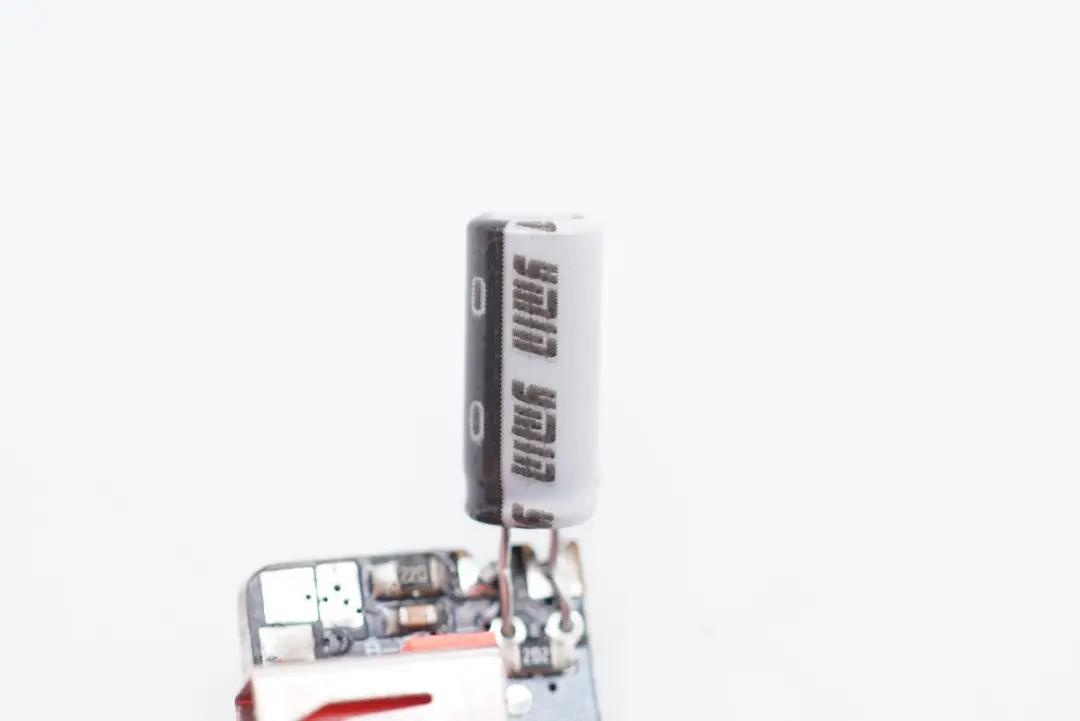

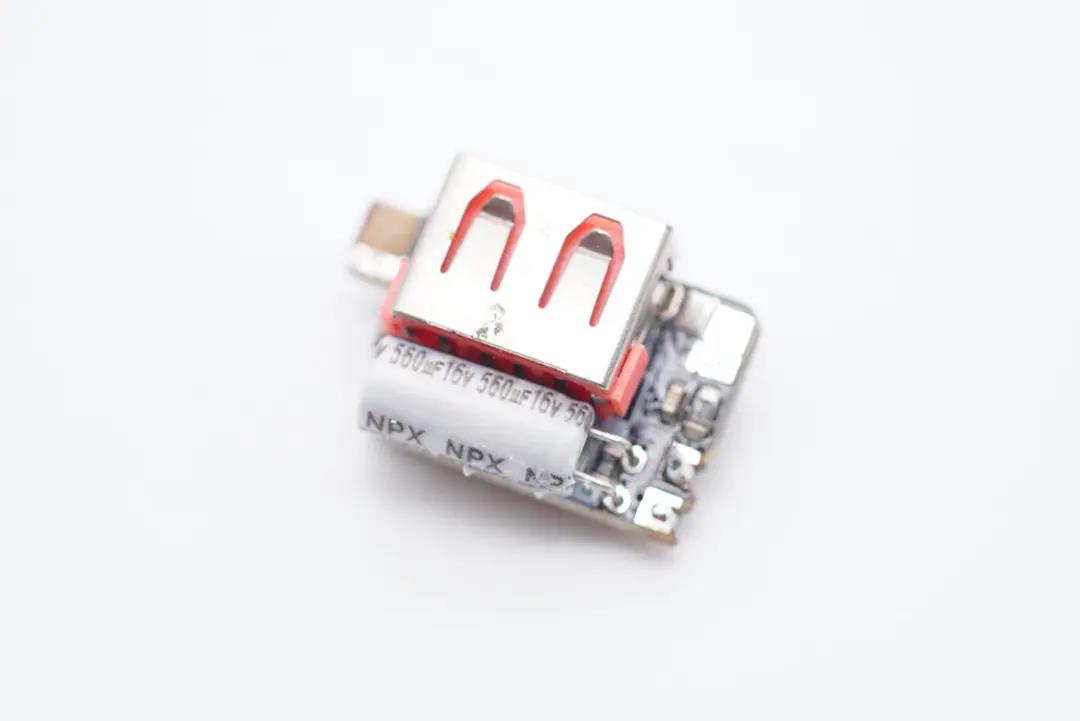

輸出濾波固態電容來自永銘,NPX系列。

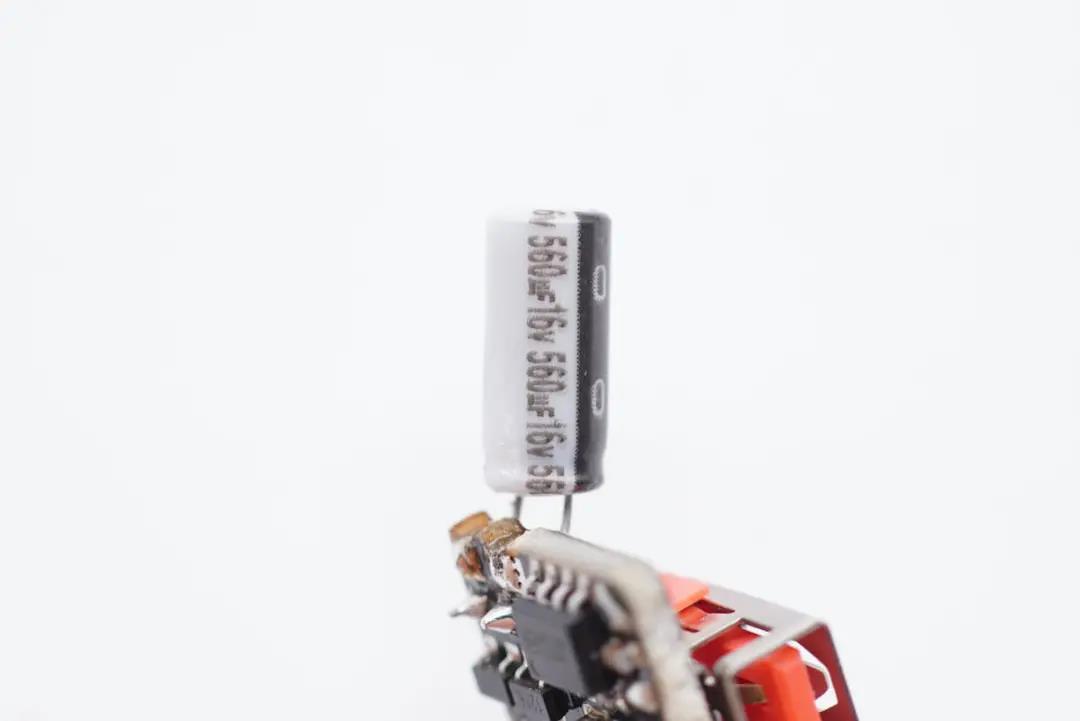

規格為16V 560μF。



充電頭網了解到,永銘還專為PD快充市場推出KCX、NPX系列小體積濾波電容,并被安克30W氮化鎵超能充安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用,此外還被應用在小小黑、品勝邦克仕等品牌20W迷你充上,獲得客戶一致認可。

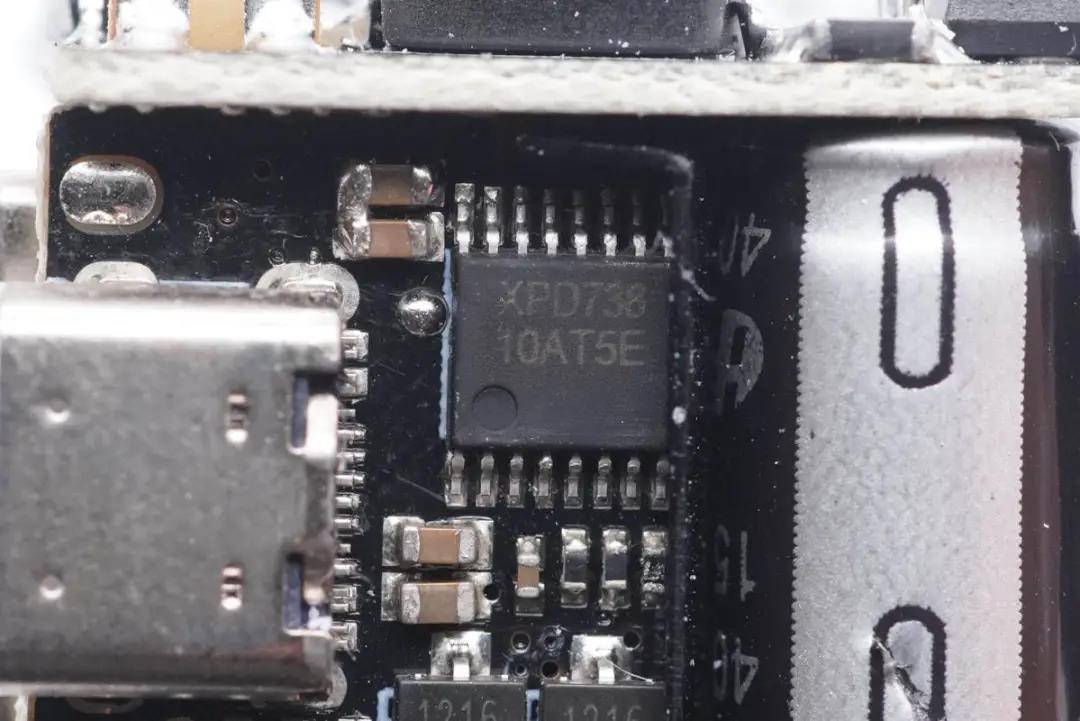

協議芯片采用云矽半導體XPD738,用于1C1A雙口控制。XPD738通過了USB PD3.0認證(TID:3479),支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議,很適合應用在1C1A雙端口充電設備上,支持任意單口快充雙口輸出5V,在A口連接蘋果充電線但未接入蘋果手機時,C口仍然有快充。

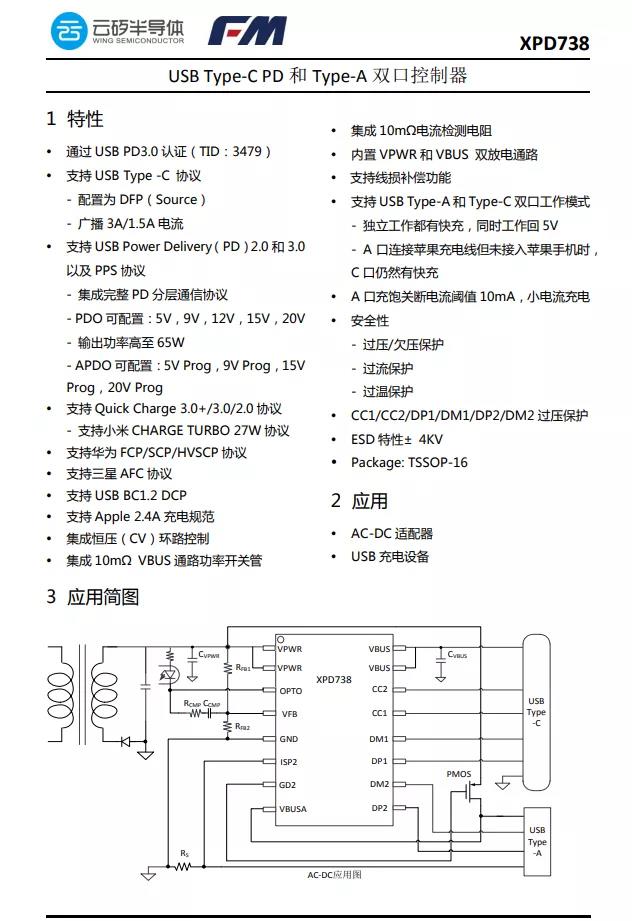

云矽半導體XPD738資料信息。



充電頭網拆解了解到,云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C 32W快充奧???0W USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用,抓住20W PD快充風口,富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆





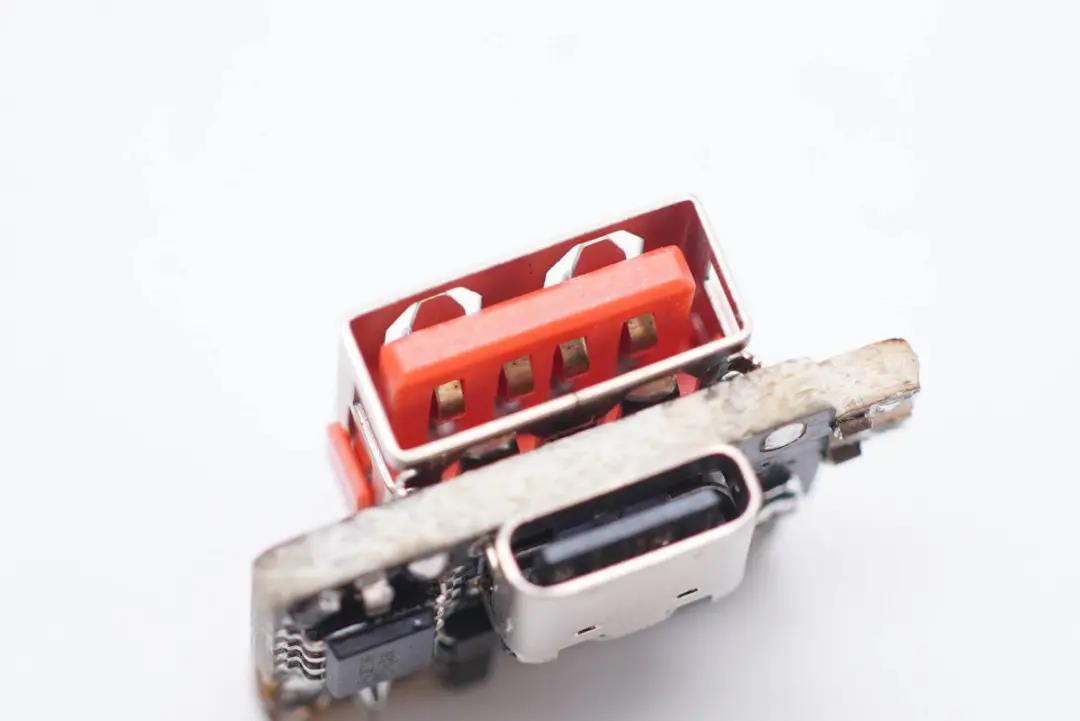

USB-A母座特寫。

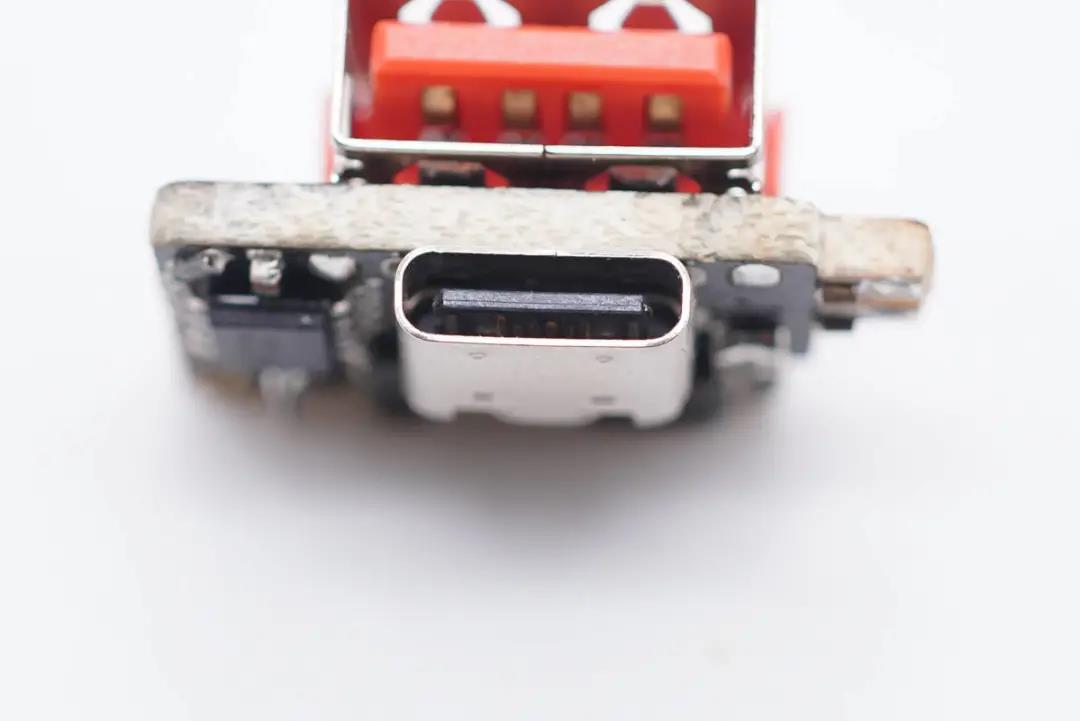

USB-C母座特寫。

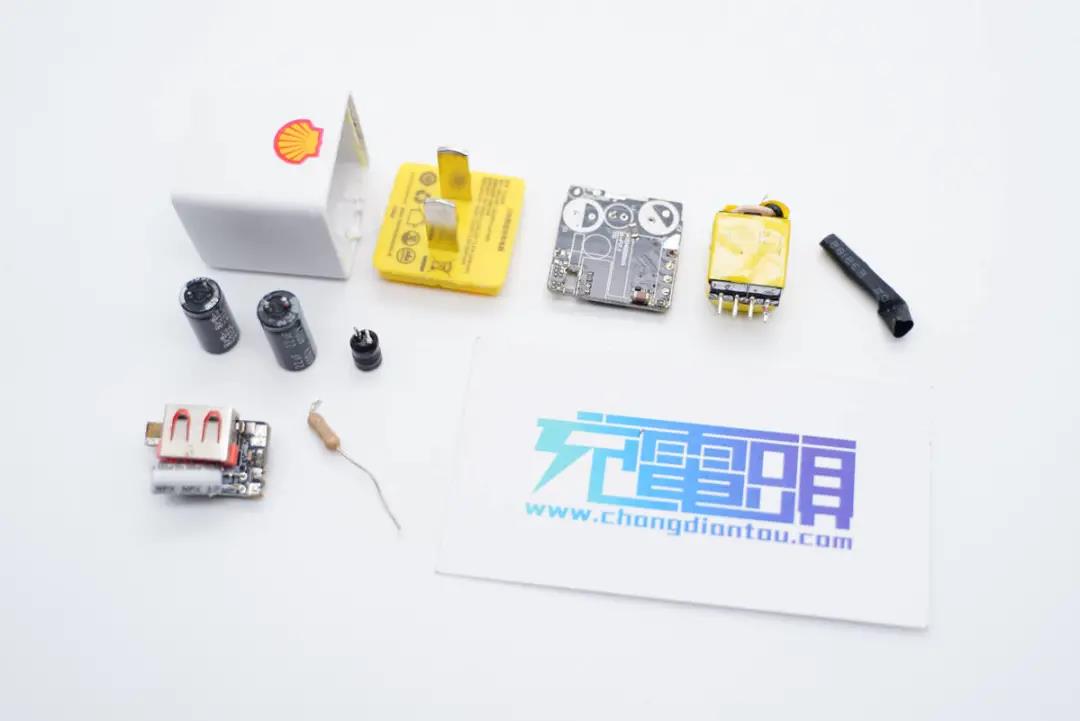

全部拆解完畢,來張全家福。



充電頭網拆解總結



殼牌這款迷你充電器在配備1A1C接口情況下,整體尺寸仍只有30*28*28mm,十分小巧,算是產品的一大亮點。雙口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議,既可以滿足蘋果iPhone 12/13手機 20W快充,對小米、三星等品牌安卓機也有很好的兼容性。



充電頭網通過拆解了解到,模塊初級側的保險電阻、高壓濾波電解電容均做了絕緣處理。采用經典QR開關電源架構,同步整流芯片采用杰華特JW77186B,內置耐壓60V MOSFET,永銘小體積電容進行同步整流輸出濾波,云矽半導體XPD738協議IC控制雙口輸出。除小板堆疊有效利用內部空間外,上述器件的使用也幫助模塊實現小型化。
