隨著氮化鎵快充的普及，將氮化鎵器件與控制器及驅動器等封裝在同一顆芯片內部，逐漸成為主流高效的解決方式。通過將傳統氮化鎵電源中兩顆到三顆芯片集成到一起，既精簡了電源設計，也大大降低了PCB占板面積，滿足快充充電器易生產、高性價比的追求。

必易微推出了兩款采用DFN8*8封裝的合封氮化鎵芯片，其中KP22066內置了165mΩ氮化鎵開關管，單顆芯片支持100W功率輸出。芯片底部采用大面積散熱PAD，有效降低器件溫升。同時內部還集成了高壓?jiǎn)?dòng)和X電容放電，待機功耗小于30mW，滿足日益嚴苛的能效要求。

氮化鎵與控制器、驅動器全部合封之后，能夠減小寄生參數對高頻應用下的影響，相比傳統多顆芯片的快充解決方案，合封可以大大減小寄生參數所引起的振鈴和過沖，避免寄生參數導致的誤開通，提高充電器的穩定性，滿足高頻開關應用。

一、必易微65W合封氮化鎵快充參考設計外觀

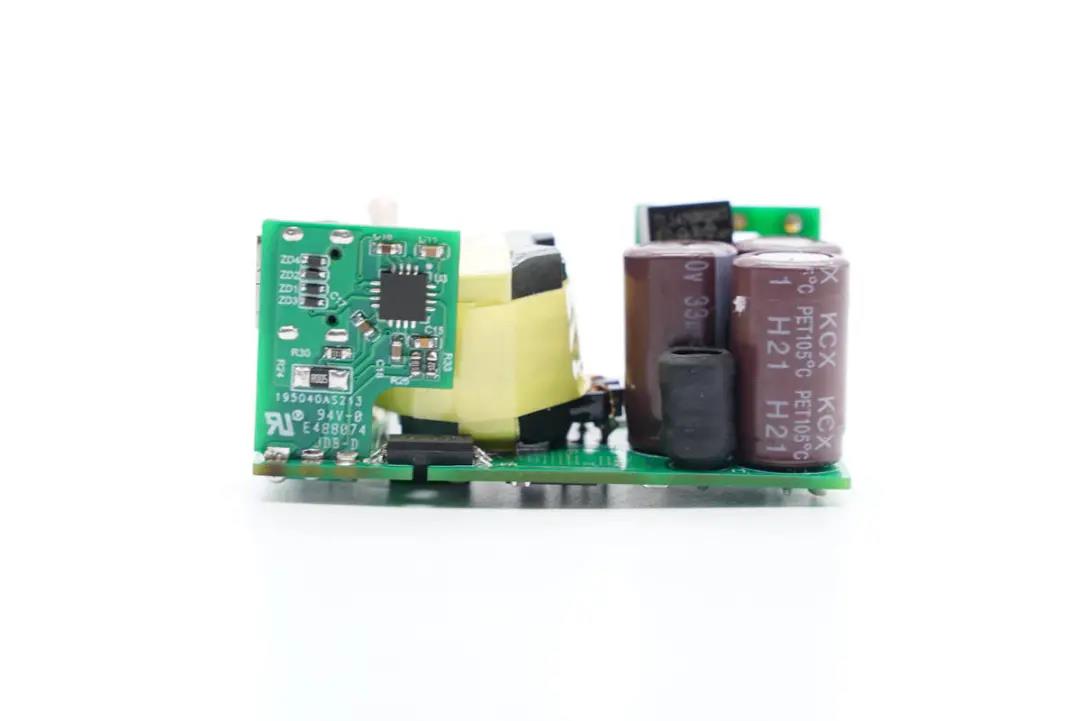

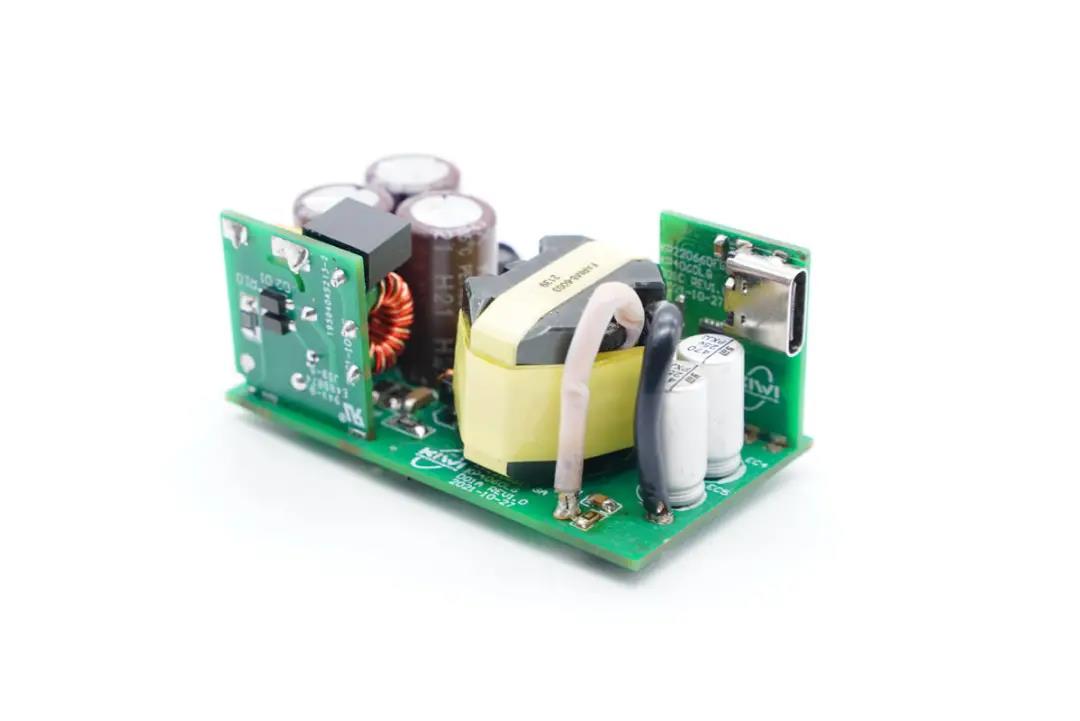

必易微65W合封氮化鎵快充參考設計采用兩塊小板分別焊接輸入EMI濾波電路和USB-C輸出母座。輸出小板還焊接了協議芯片，簡化電路設計并提高空間利用率。

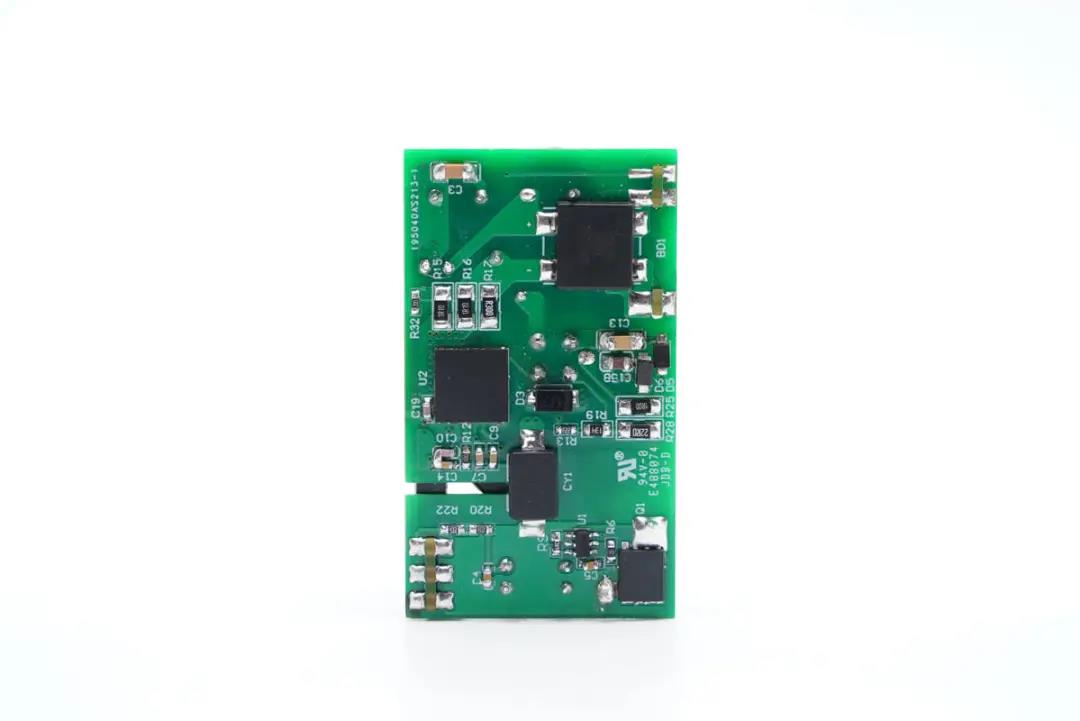

由于這款參考設計使用了必易微合封氮化鎵芯片，原邊電路非常精簡，只有一顆整流橋和KP22066氮化鎵合封芯片。

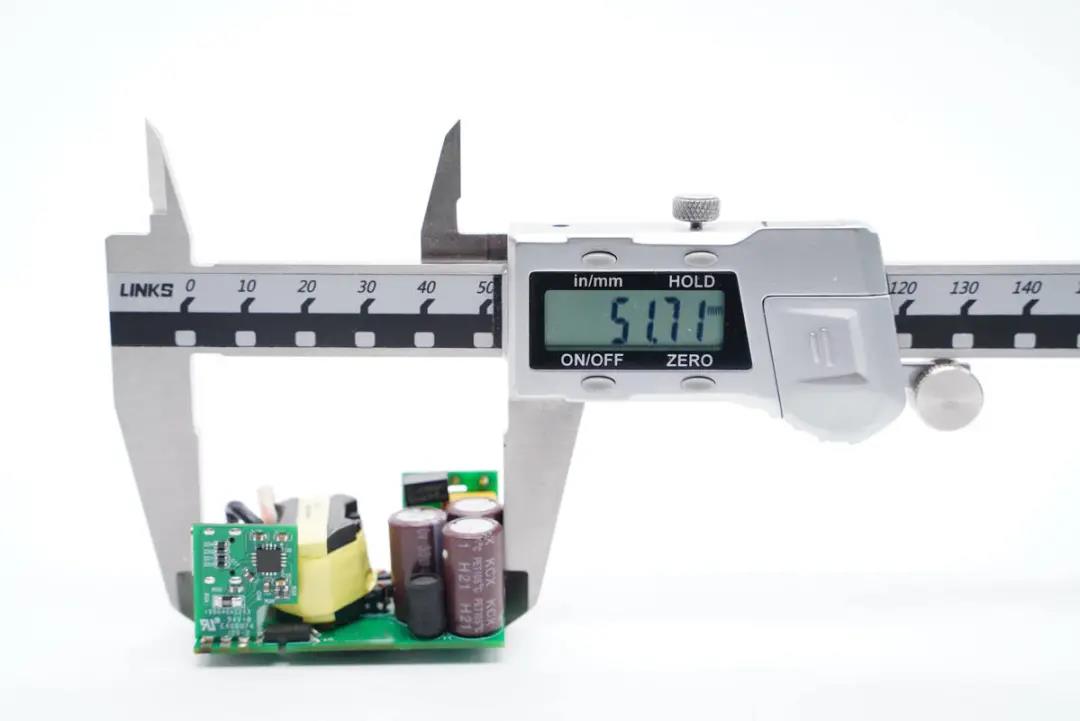

使用游標卡尺測得電源參考設計長度為51.7mm。

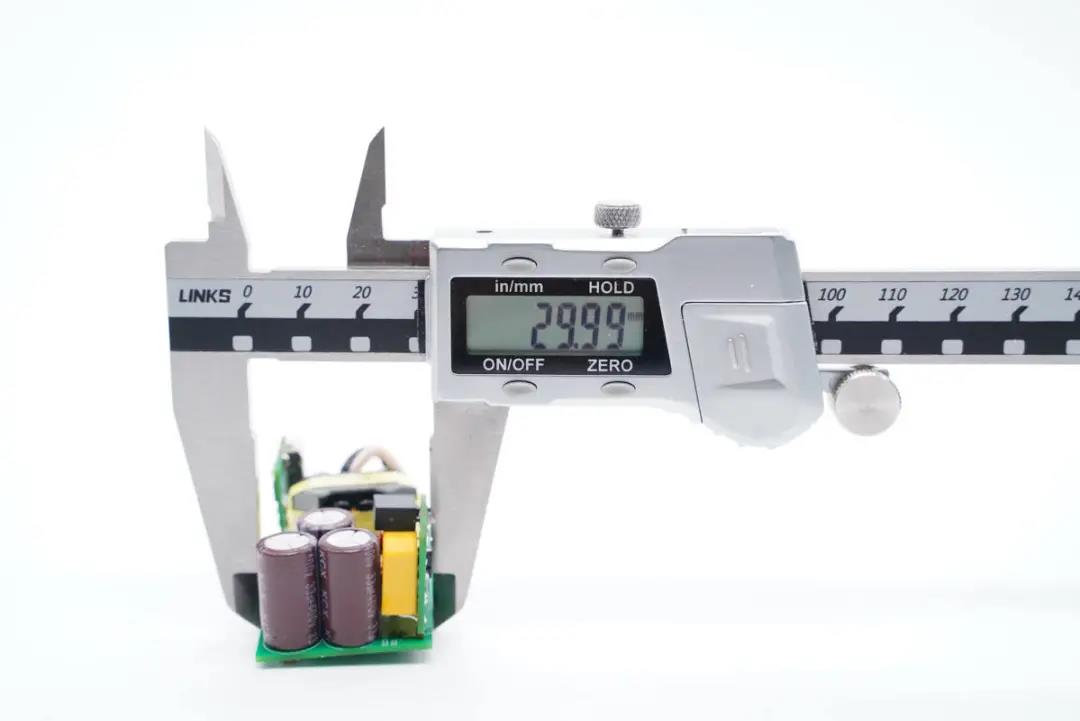

寬度為30mm。

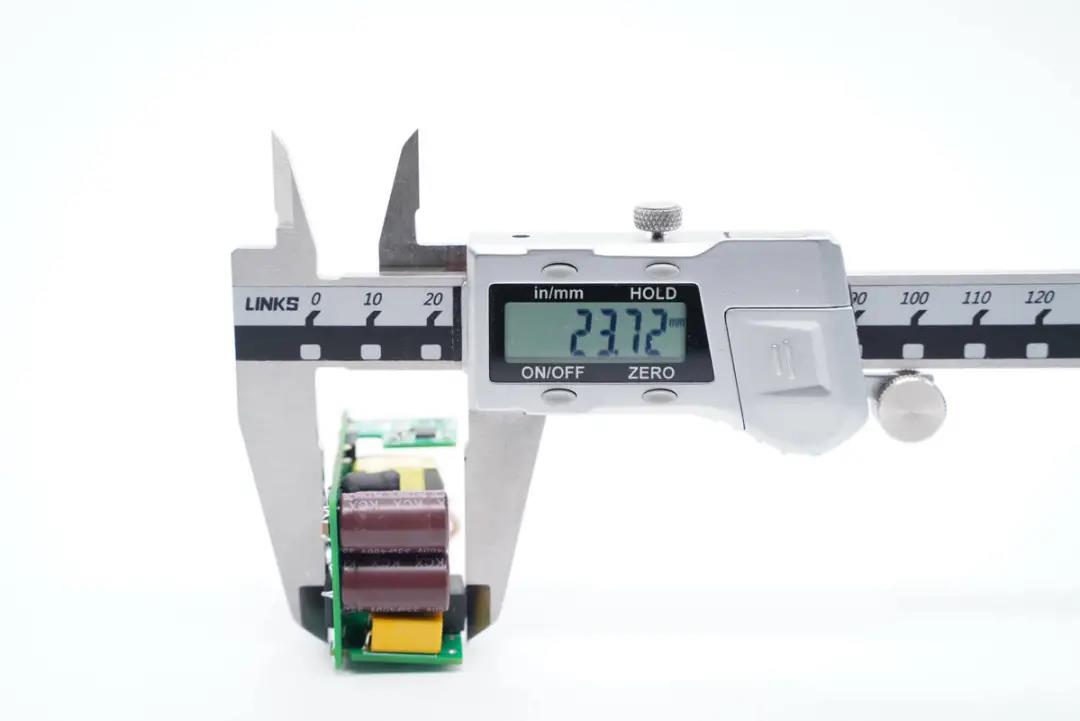

高度為23.7mm，根據尺寸計算功率密度為1.766W/cm3。

二、必易微65W合封氮化鎵快充參考設計解析

得益于高集成合封氮化鎵的應用，這款65W快充設計電路非常精簡，不僅具有精簡的電路，效率提升，還具有非常高的功率密度。

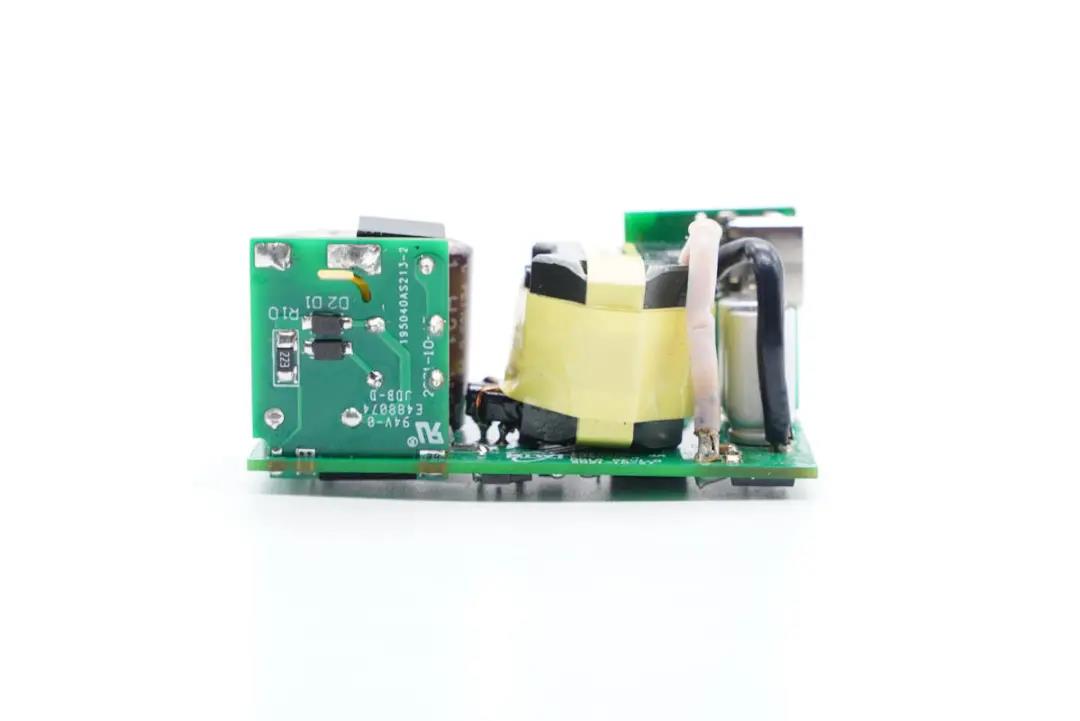

輸入端小板正面焊接保險絲，X電容，共模電感，背面焊接了用于高壓?jiǎn)?dòng)的二極管和限流電阻。

輸入濾波電容采用永銘KCX系列高壓電容，400V 33μF，共三顆。輸出電壓通過光耦反饋。

輸出使用了兩顆永銘的NPX固態電容濾波，25V 470μF，兩顆并聯。

從側面空間看出必易微65W合封氮化鎵參考設計的體積還有很大的縮小空間。

輸入端整流采用沃爾德WRLSB60M整流橋。

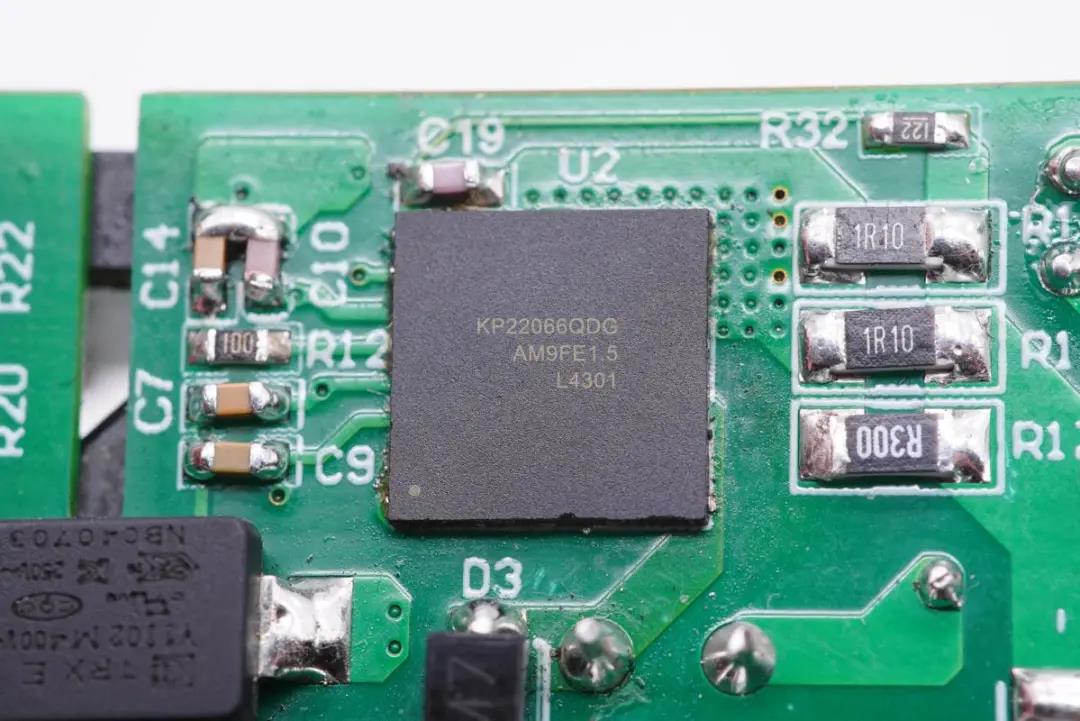

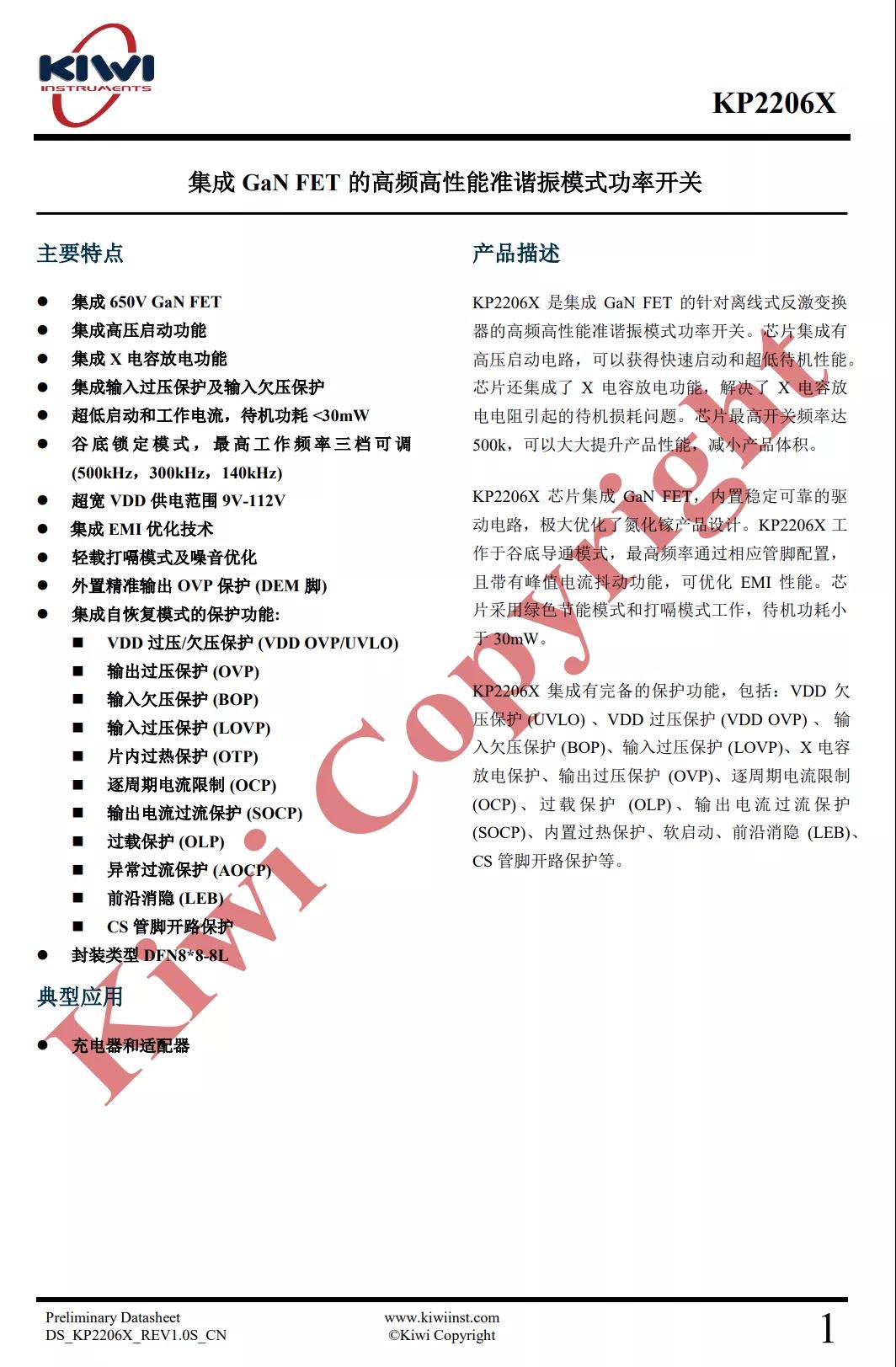

必易微KP22066是這款快充參考設計的核心元件。KP22066內部集成165mΩ導阻的氮化鎵開關管，反激控制器和可靠的驅動電路。芯片內部集成高壓?jiǎn)?dòng)電路，可縮短啟動時間并降低待機功耗。同時還集成了X電容放電功能，可進一步降低待機功耗。同時內置高可靠的氮化鎵驅動，提供穩定的6.2V柵極驅動電壓。

KP22066采用了負壓電流采樣技術，驅動回路中沒有采樣電阻，開通時驅動電壓不會受到電流取樣電阻壓降影響，更加高效。合封技術進一步減小了寄生參數對高頻開關的影響，提高整體穩定性。KP22066具有三檔工作頻率可通過管腳配置，支持140kHz、300kHz、500kHz，支持9-112V供電電壓，適配寬電壓輸出應用。

KP2206X內置峰值電流抖動功能以優化EMI，支持綠色模式和打嗝模式工作，芯片內集成了供電欠壓、過壓保護，集成輸入欠壓、過壓保護，集成輸出過壓保護，逐周期電流限制，過載保護，過流保護，過熱保護，電流取樣電阻開路保護等保護措施。

值得一提的是，KP2206X合封芯片還支持雙繞組為芯片供電，具有兩個供電引腳，可以根據輸出電壓，切換供電繞組抽頭。當輸出電壓范圍寬且輸出電壓較高時，芯片可自動切換成低壓繞組供電，降低芯片自身?yè)p耗。KP22066采用必易微專有的DFN8*8封裝，將功率走線和控制走線分離，并采用大面積散熱PAD，有效降低溫升，具有優秀的散熱性能。

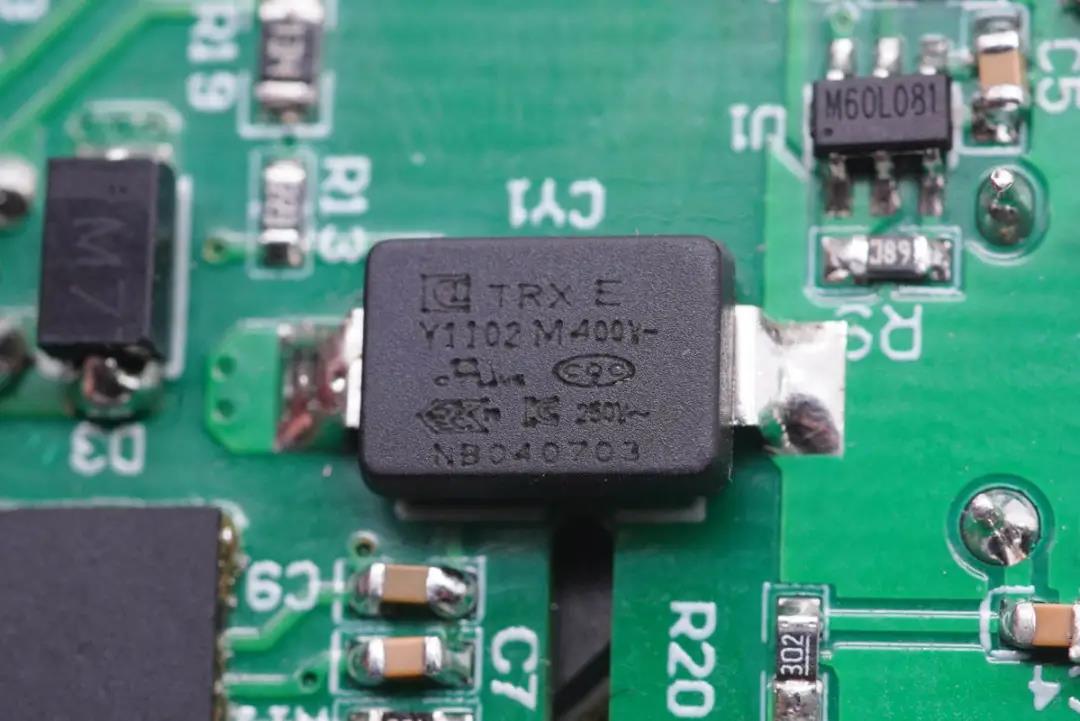

貼片Y電容來自特銳祥。

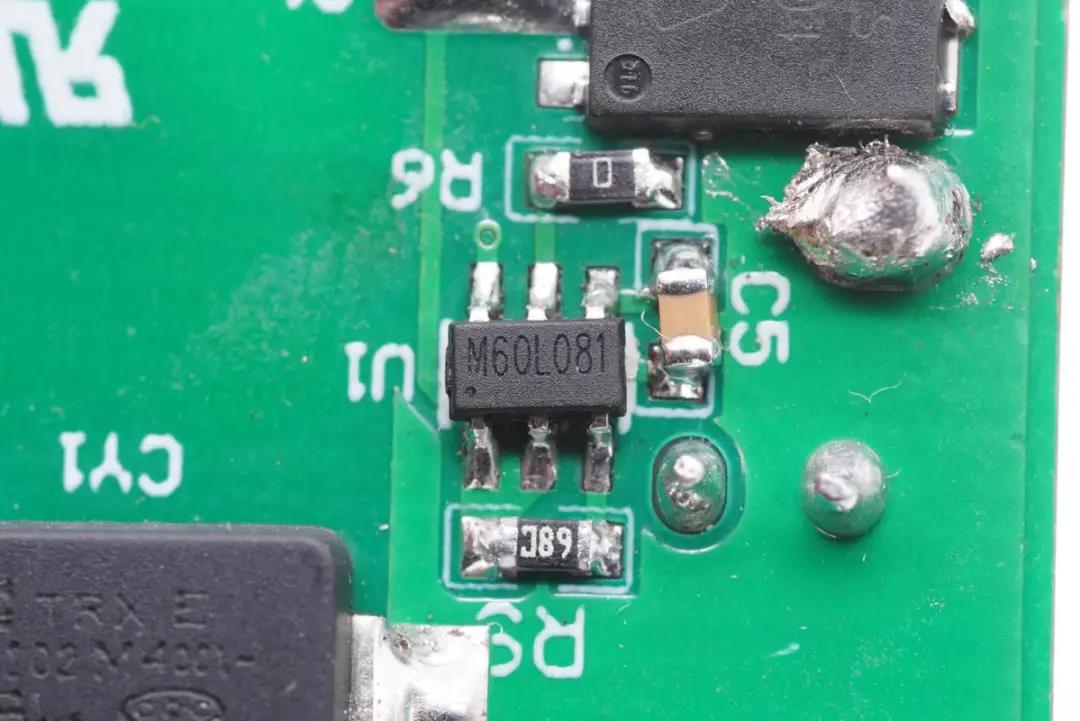

同步整流控制器同樣來自必易微，型號為KP4060，采用了節省空間的SOT23-6封裝。KP4060支持最高600kHz工作頻率，滿足KP22066高頻開關應用。

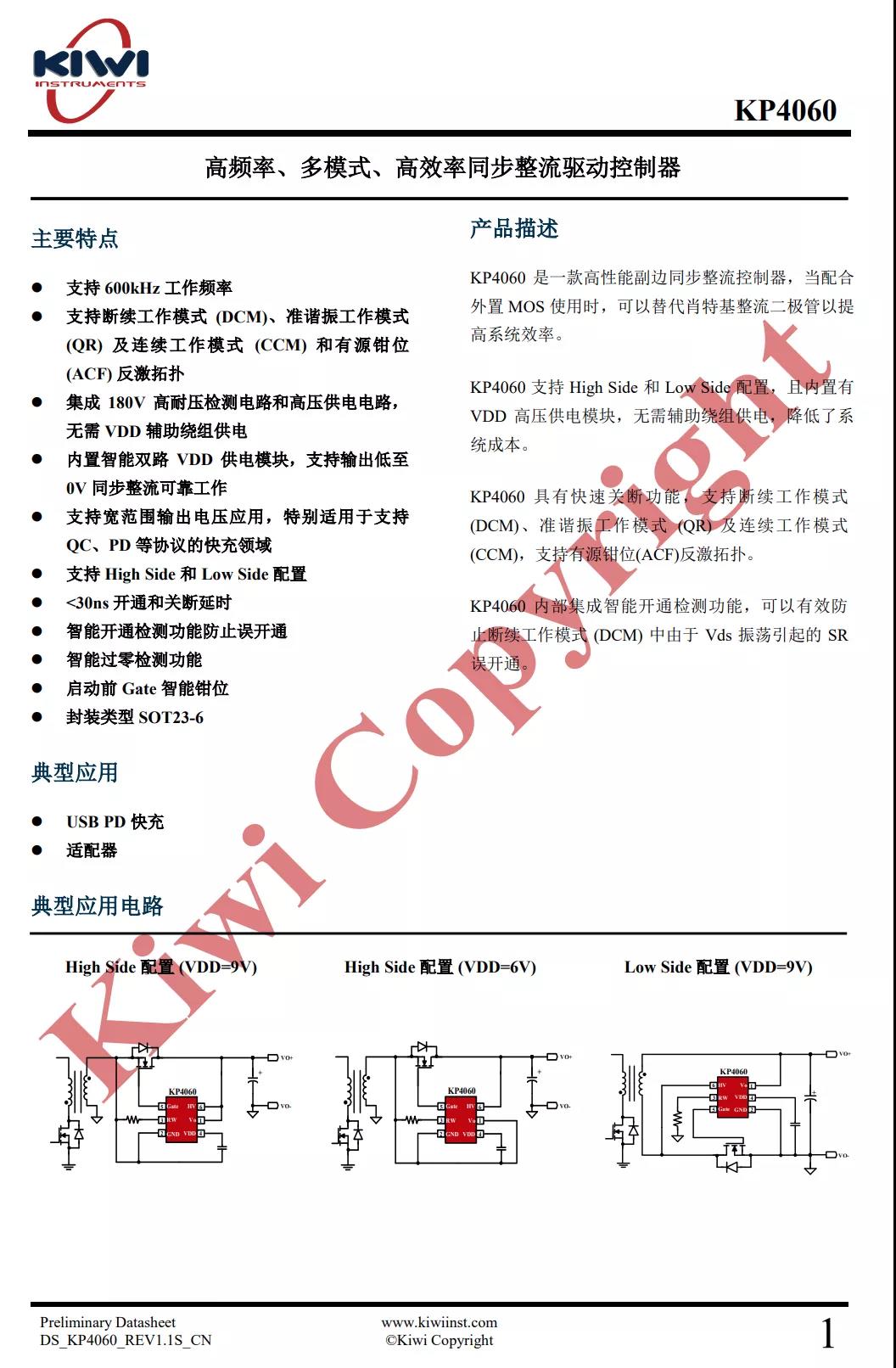

KP4060支持DCM、BCM、CCM、QR工作模式和有源鉗位 Flyback 拓?fù)?，支?00kHz工作頻率，集成高壓檢測電路和高壓供電電路，集成智能雙路LDO，無需輔助繞組供電，支持輸出短路SR工作。

KP4060支持寬范圍輸出電壓應用（0~20V），特別適用于支持QC、PD等協議的快充領域。并且支持高側或低側配置。<30ns 開通和關斷延時，Gate驅動有源鉗位技術，防止寄生耦合導致的誤開通，具有專利的智能電流過零關斷和智能開通檢測技術防止誤開通，確保安全使用。

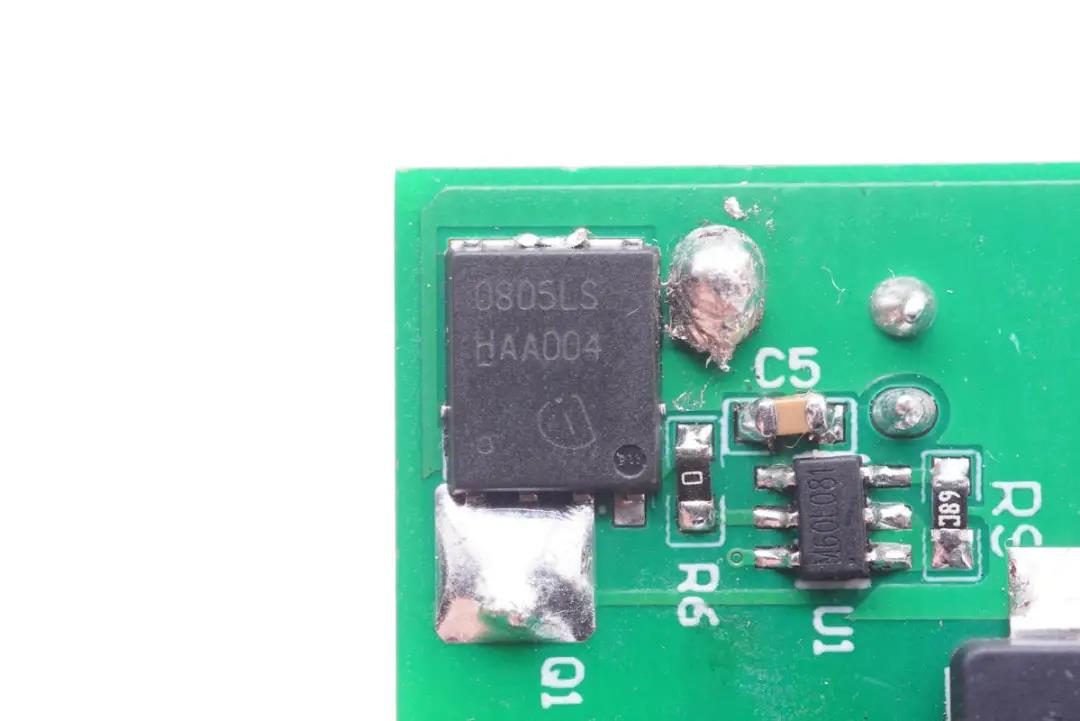

同步整流管來自英飛凌，BSC0805LS，NMOS，耐壓100V，導阻8.5mΩ。

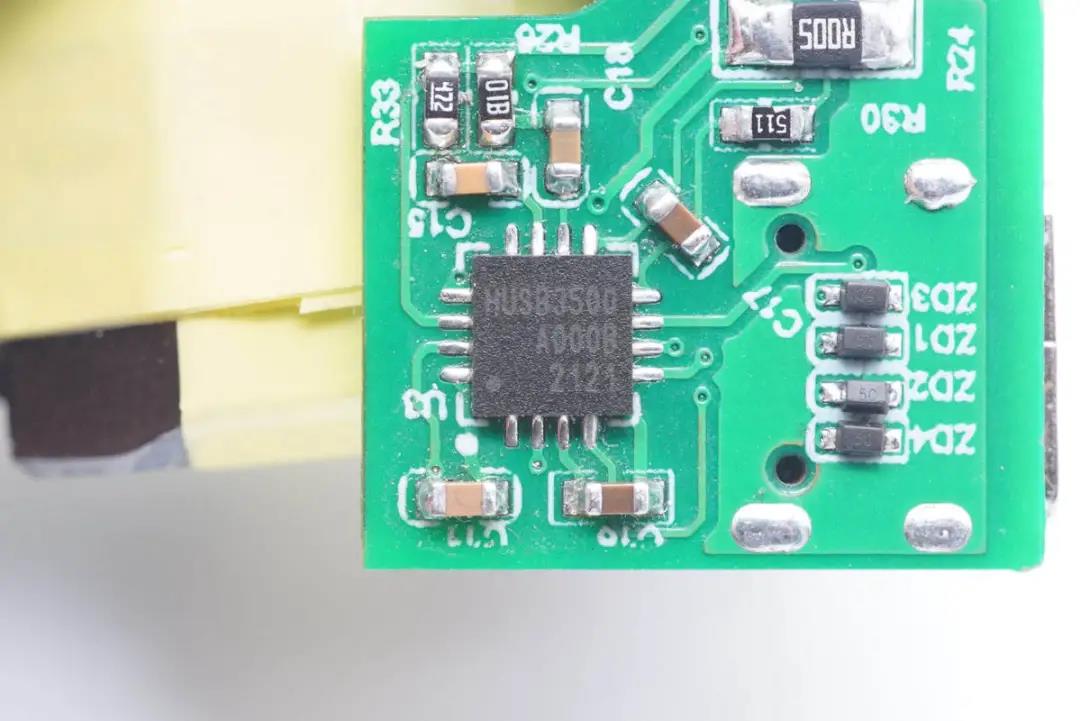

輸出協議芯片來自慧能泰HUSB350，是一顆單C口的協議芯片，已經通過了USB PD3.0和PPS認證。

三、必易微65W合封氮化鎵快充參考設計測試

下面是必易微提供的關于這款氮化鎵快充的測試信息，必易微已經對這款方案進行了詳盡的測試，測試結果供參考。

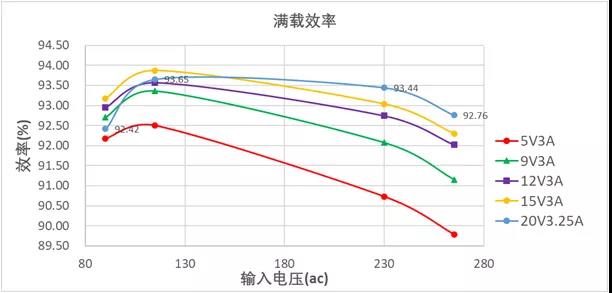

根據必易微提供的測試數據，這款65W合封氮化鎵快充在230Vac輸入時，9、12、15V3A輸出的轉換效率均高于92%，其中20V3.25A滿載輸出轉換效率約為93.5%，相比傳統硅MOS方案性能顯著提升。

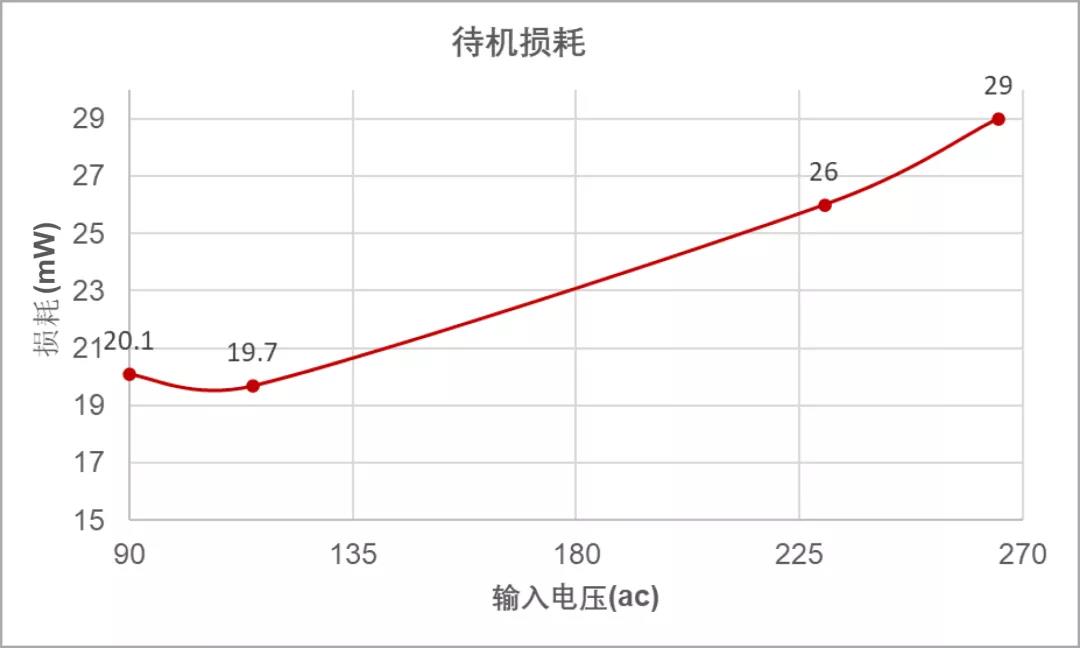

接下來是空載待機功耗測試，110Vac輸入時，空載輸入功耗為19.7mW，230Vac輸入時，空載輸入功耗為26mW，待機功耗表現亮眼。

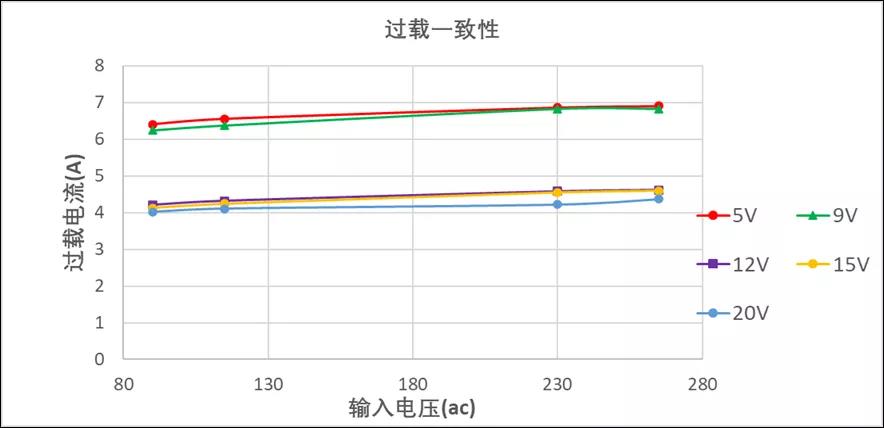

KP22066具有出色的過載一致性保護，5，9V輸出時最大輸出電流為7A，12，15，20V輸出時最大輸出電流小于5A，符合安規LPS要求。

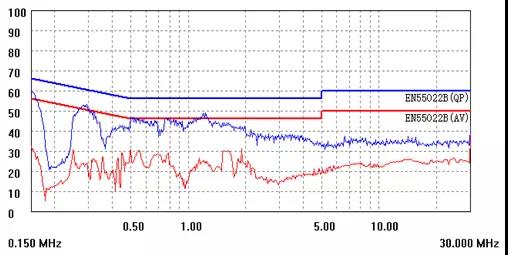

接下來是KP22066的傳導測試。

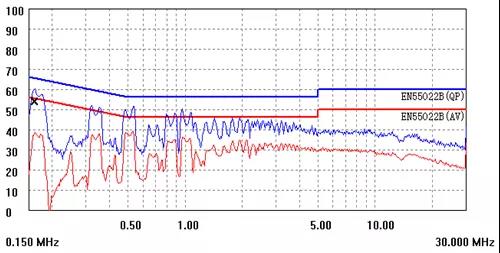

220Vac (L)-20V/3.25A

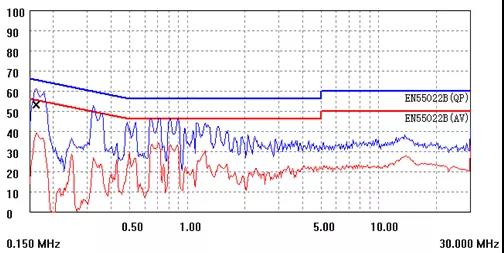

220Vac (N)-20V/3.25A

110Vac (L)-20V/3.25A

110Vac (N)-20V/3.25A

通過測試可以看出，KP22066的傳導測試均符合標準，并且具有較大的裕量。

必易微目前已推出多款完整的氮化鎵快充解決方案，包括大功率應用的KP2801 PFC控制器、可直驅氮化鎵開關管的KP2206/2202、合封氮化鎵芯片KP22064/22066以及高頻同步整流控制器KP4060。此外，使用PFC+氮化鎵合封形式的120W快充方案現已推出，充電頭網在近期就會為大家?guī)?lái)詳細解析及測試。

充電頭網總結

通過對必易微65W合封氮化鎵快充參考設計的展示，我們充分感受到了氮化鎵合封的體積優勢。合封芯片能夠顯著降低器件數量，簡化充電器的設計。器件數量的減少可以降低充電器的量產成本并加快生產速度，從而加速搶占市場。

通過轉換效率和待機功耗的測試，可以明顯看出合封氮化鎵芯片將控制器、驅動器以及氮化鎵器件集成后的性能優勢。效率的提升以及待機功耗的降低，滿足了日趨嚴格的能效標準，對環境更加友好，助力節能減排。
