最近充電頭網拿到了一款nubia努比亞大白20W雙口氮化鎵充電器，相較此前拆過的數十款20W級快充產品，這款充電器最大的不同點便是采用了氮化鎵技術，就這比例來說確實是非常少見。

充電頭網了解到，這款充電器采用的是茂睿芯高頻QR電源方案，搭配的氮化鎵功率芯片則是英諾賽科第二代新品INN650DA04。下面我們就對這款充電器進行詳細拆解，看看內部具體如何設計。

此前充電頭網還拆解過努比亞大白65W雙口氮化鎵快速充電器、努比亞30W氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、努比亞20W PD快充充電器、努比亞22.5W方糖快充充電器等產品，歡迎查閱。

一、努比亞大白20W氮化鎵快充外觀

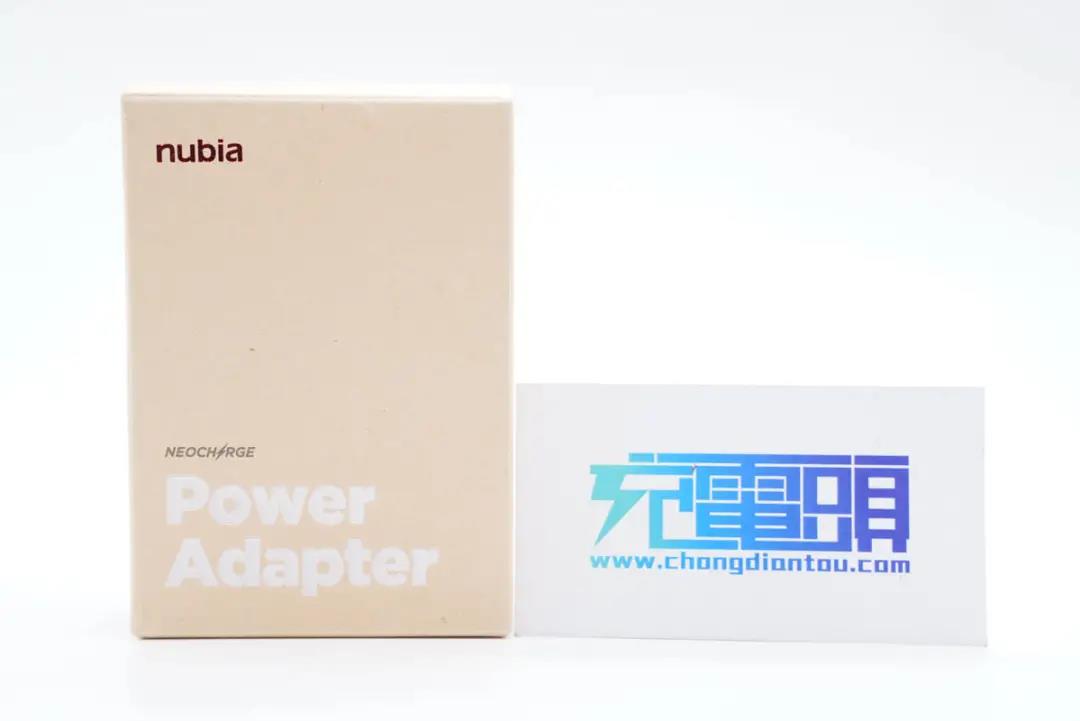

充電器采用牛皮紙盒包裝，正面左上角有nubia品牌logo，下方印有NEOCHARGE和Power Adapter字樣。

背面貼紙上有充電器型號、名稱，以及品牌和制造商信息。

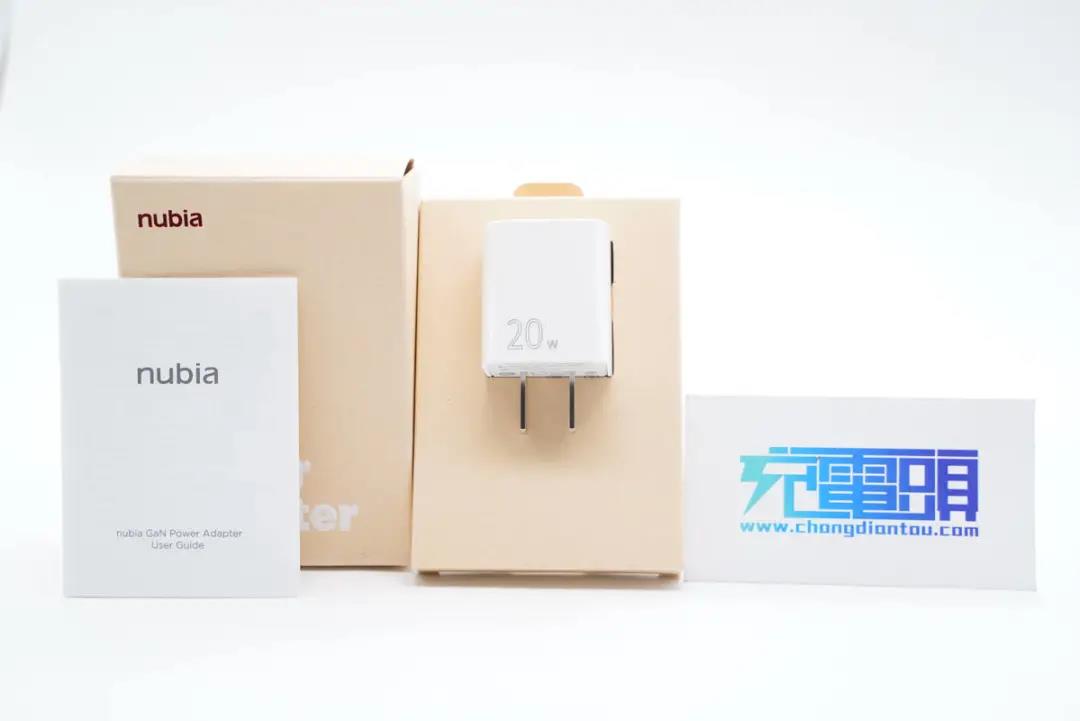

包裝內含充電器和使用說明書。

充電器采用PC阻燃材質白色外殼，腰身高光亮面處理，頂面磨砂。

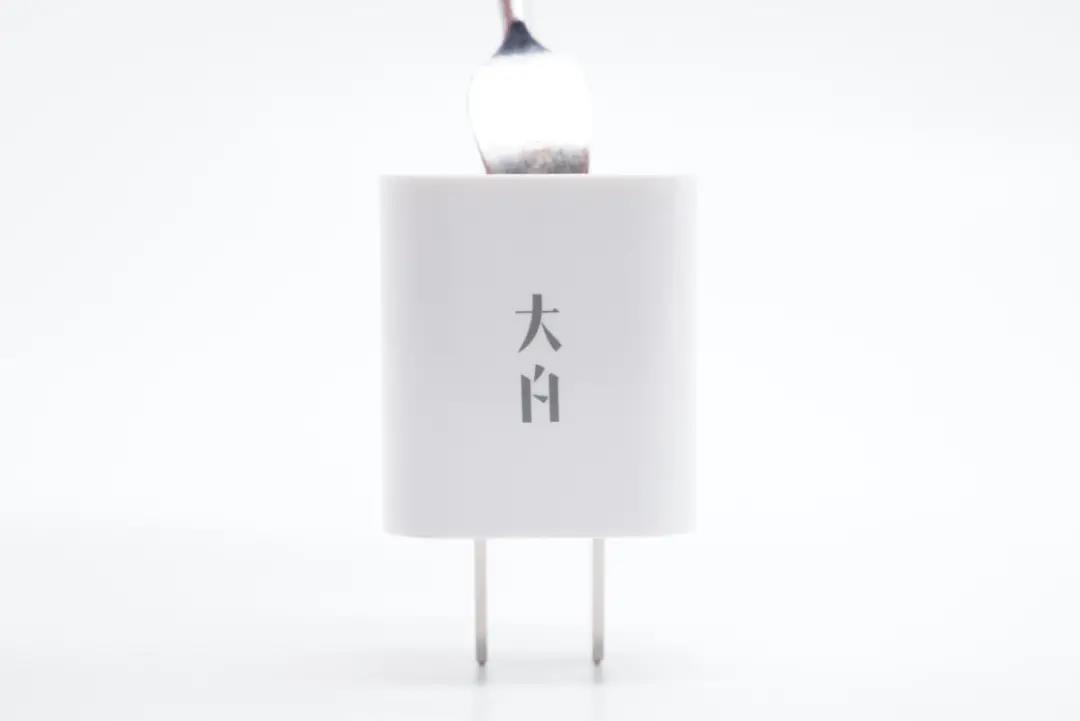

機身正面印有“大白”字樣。

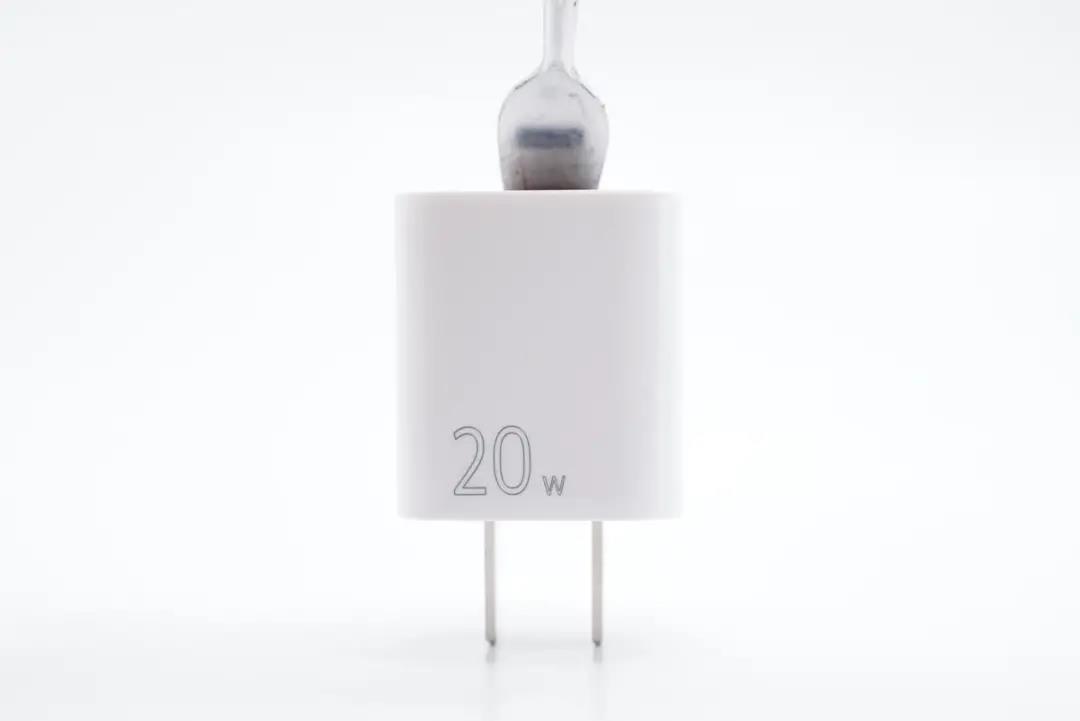

背面印有“20W”字樣，表明充電器最大輸出功率。

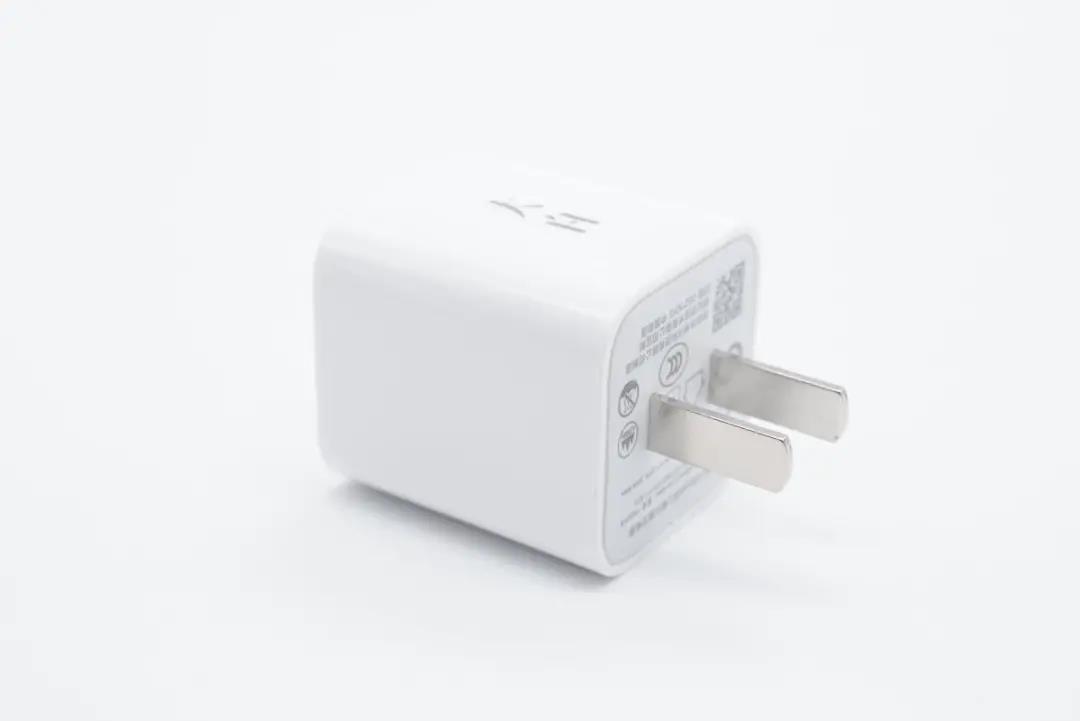

充電器配備固定式國標插腳。

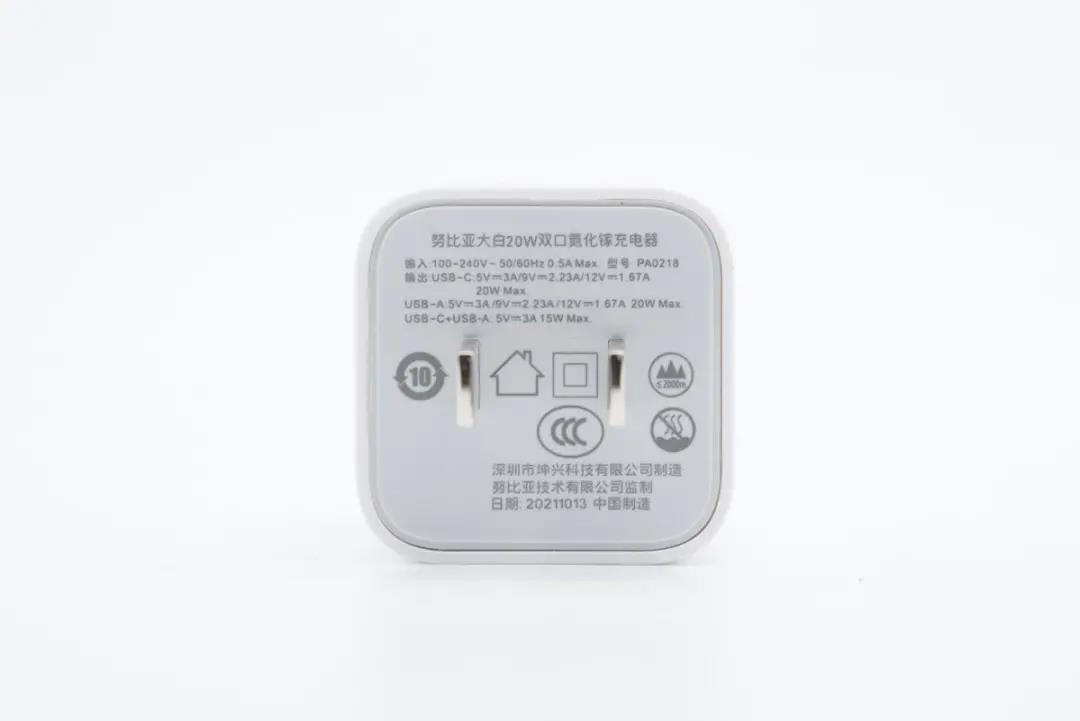

輸入端外殼上印有充電器參數：

型號：PA0218

輸入：100-240V~50/60HZ 0.5A

USB-C/A輸出：5V3A、9V2.23A、12V1.67A

USB-C+USB-A：5V3A

制造商：深圳市坤興科技有限公司

監制：努比亞技術有限公司

產品已經通過了3C認證。

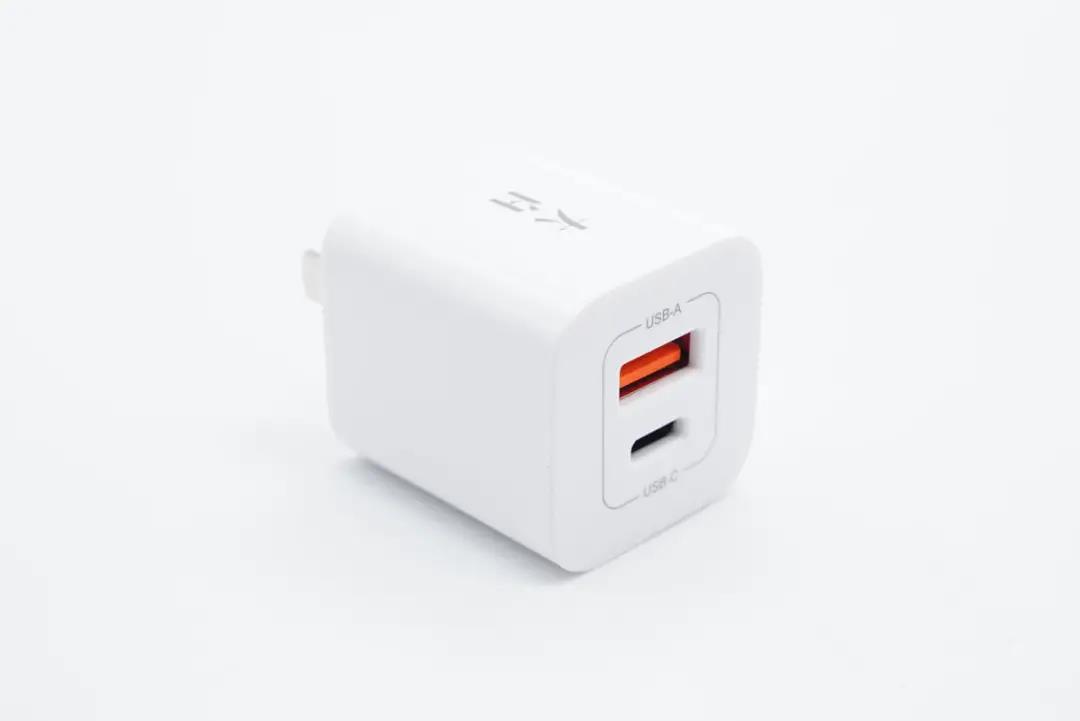

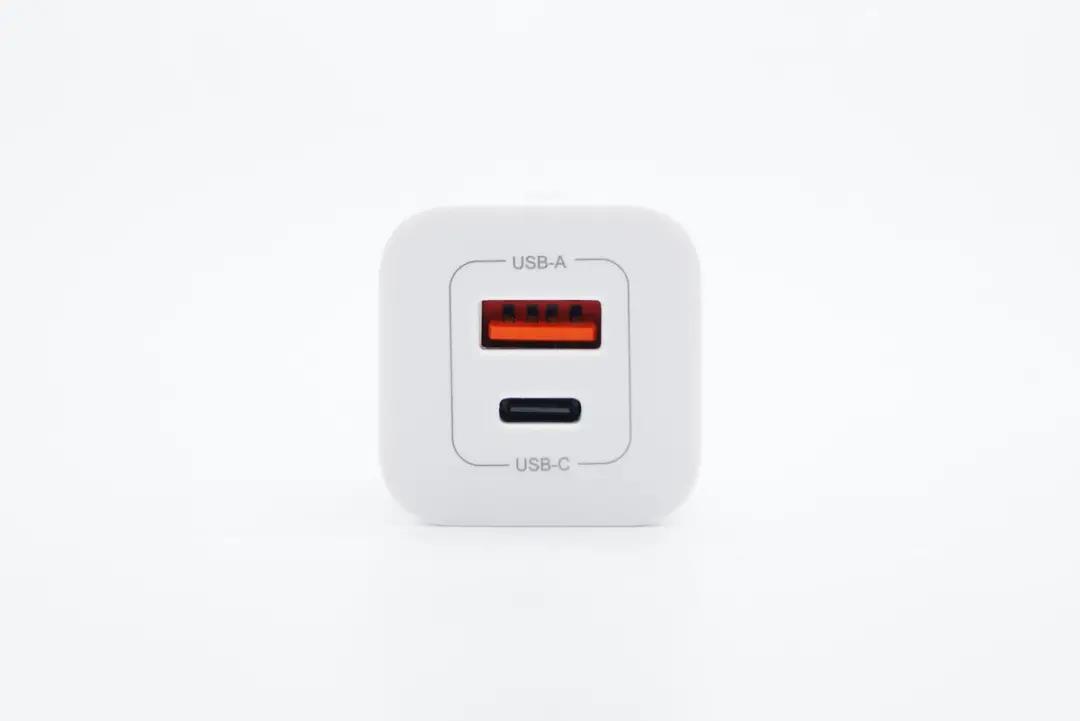

頂面配有1A1C雙輸出接口，分別采用橘紅色和黑色膠芯。

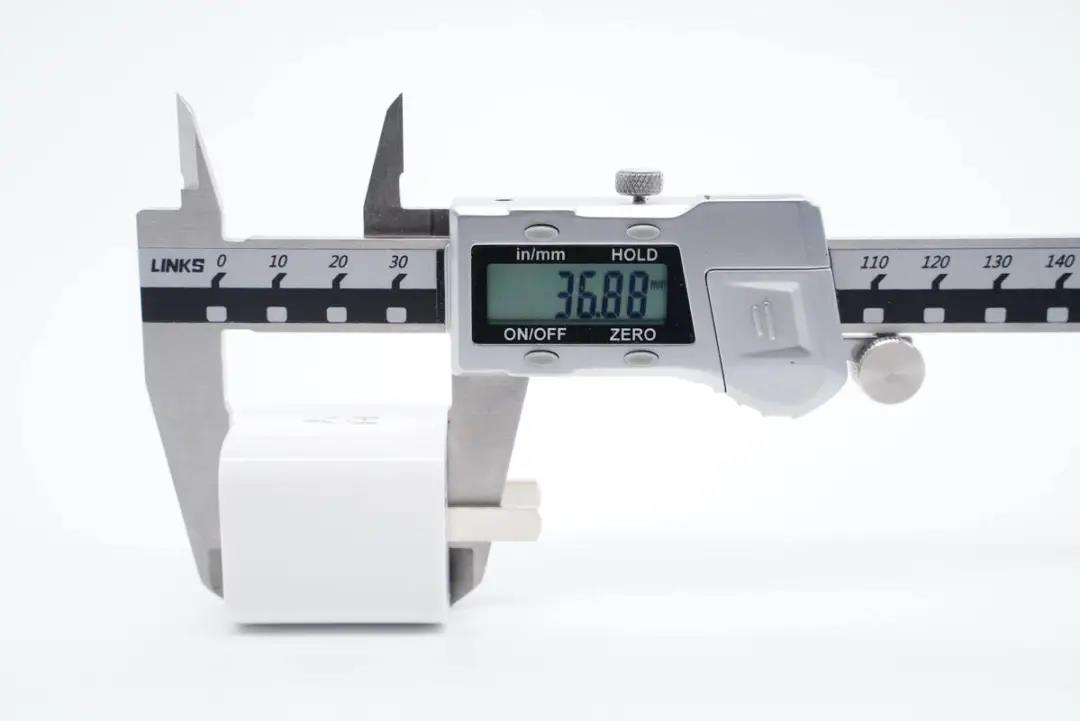

測得充電器機身高度為36.88mm。

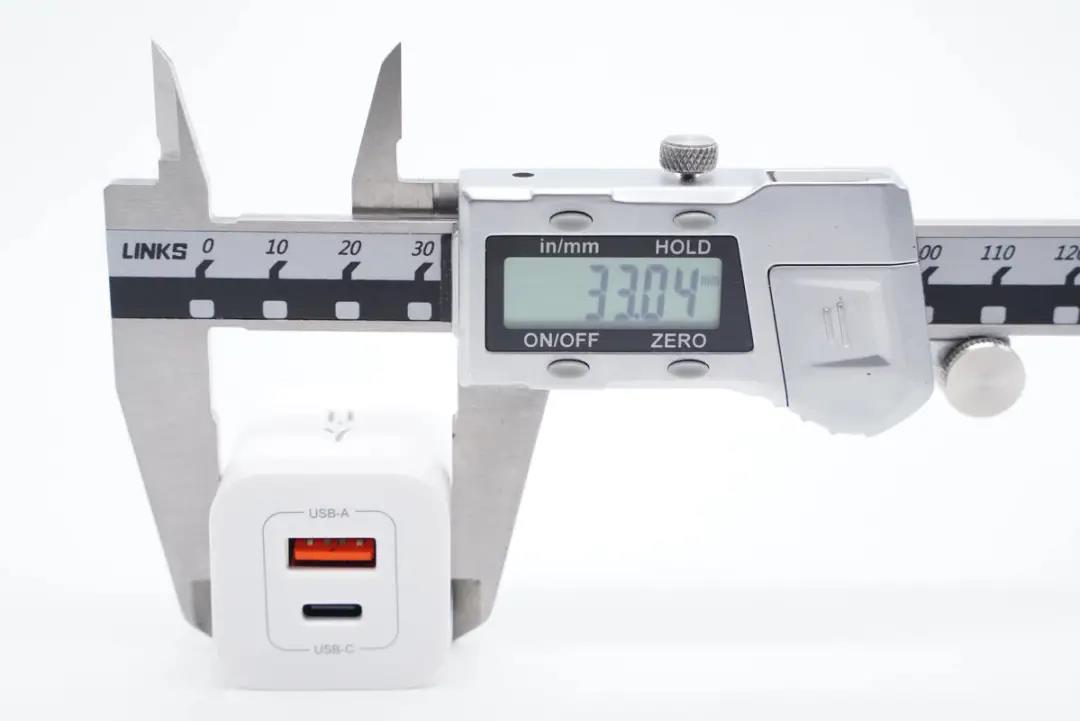

寬度為33.04mm。

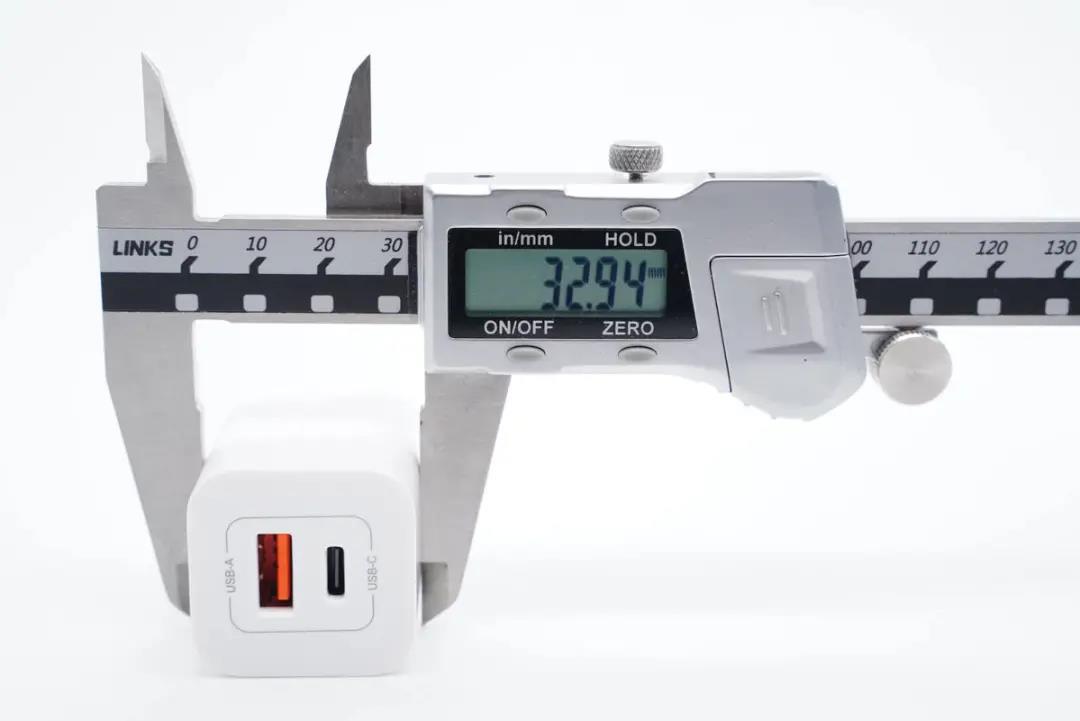

厚度為32.94mm。

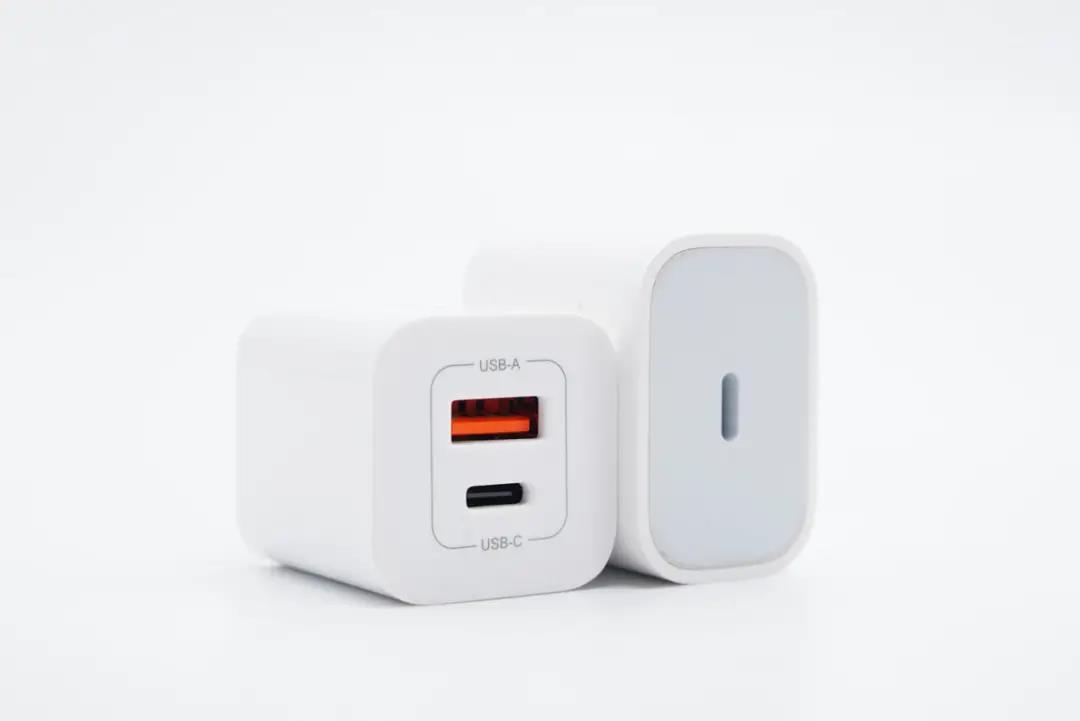

和蘋果20W充電器對比，體積要小一些。

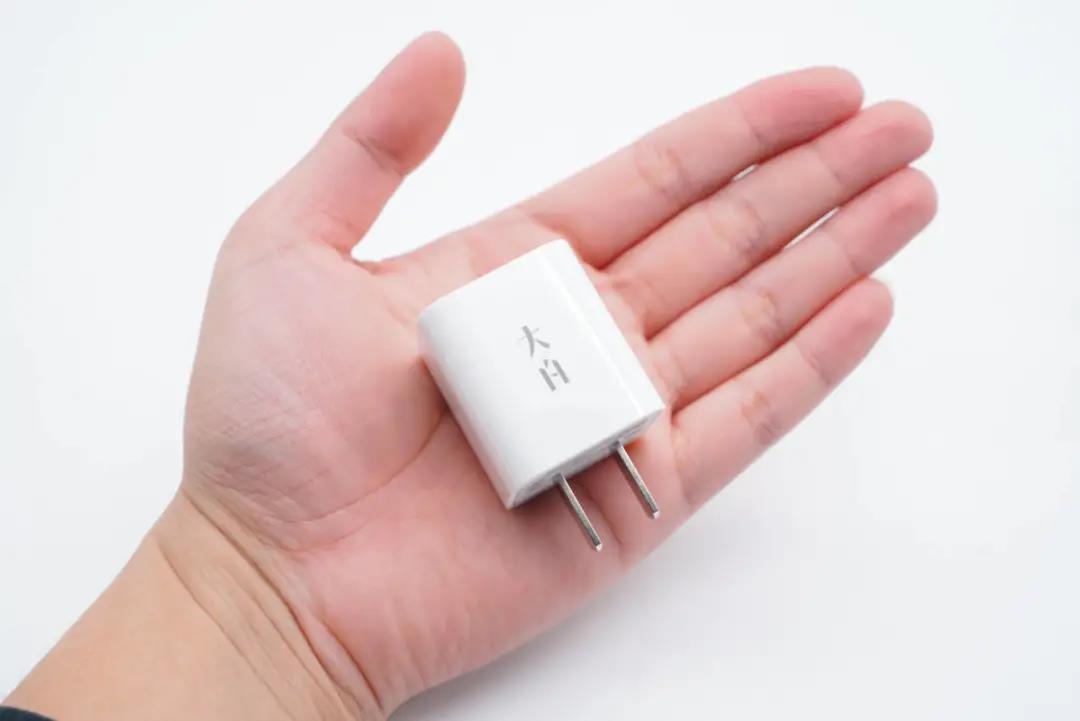

充電器拿在手上的直觀感受。

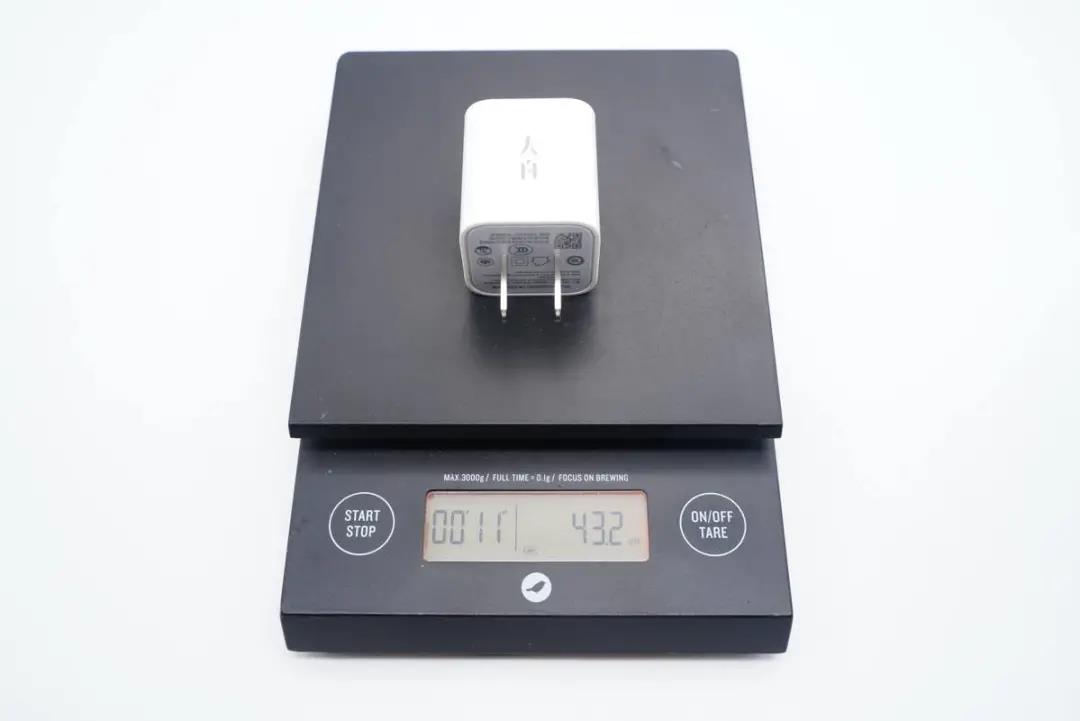

凈重約為43g。

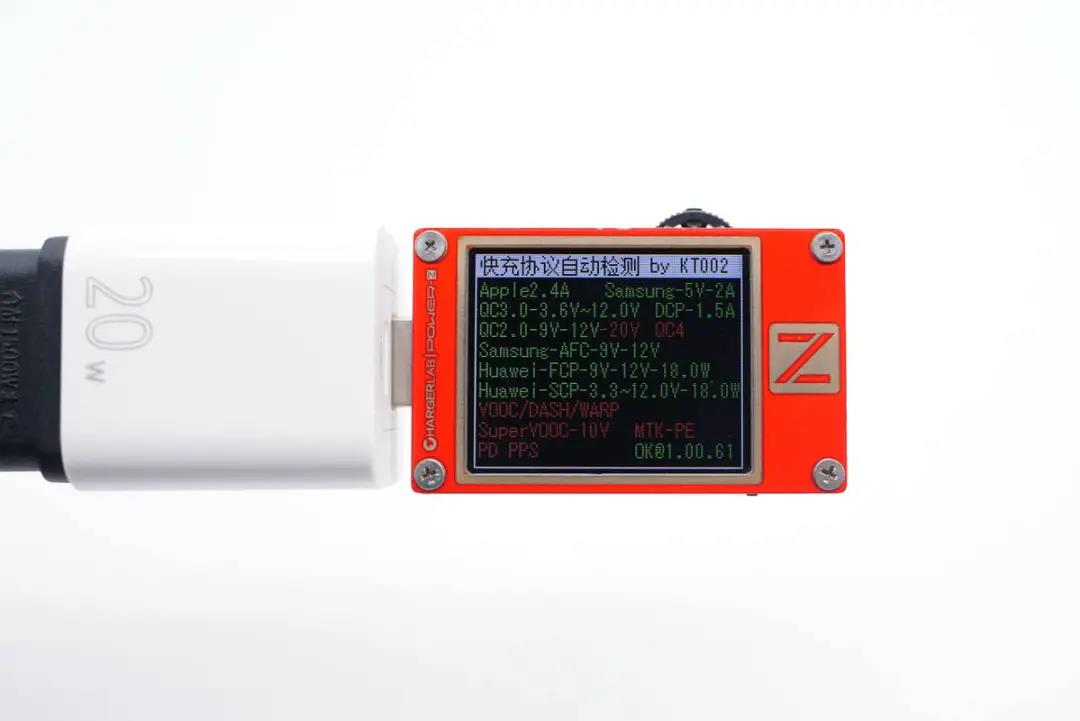

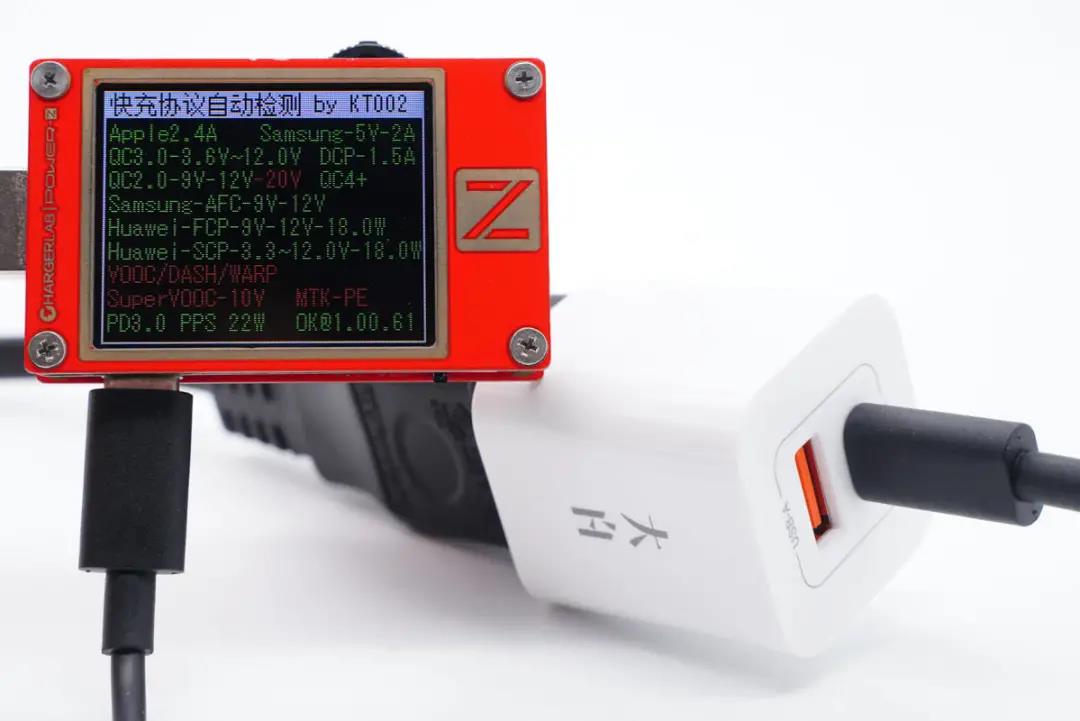

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。

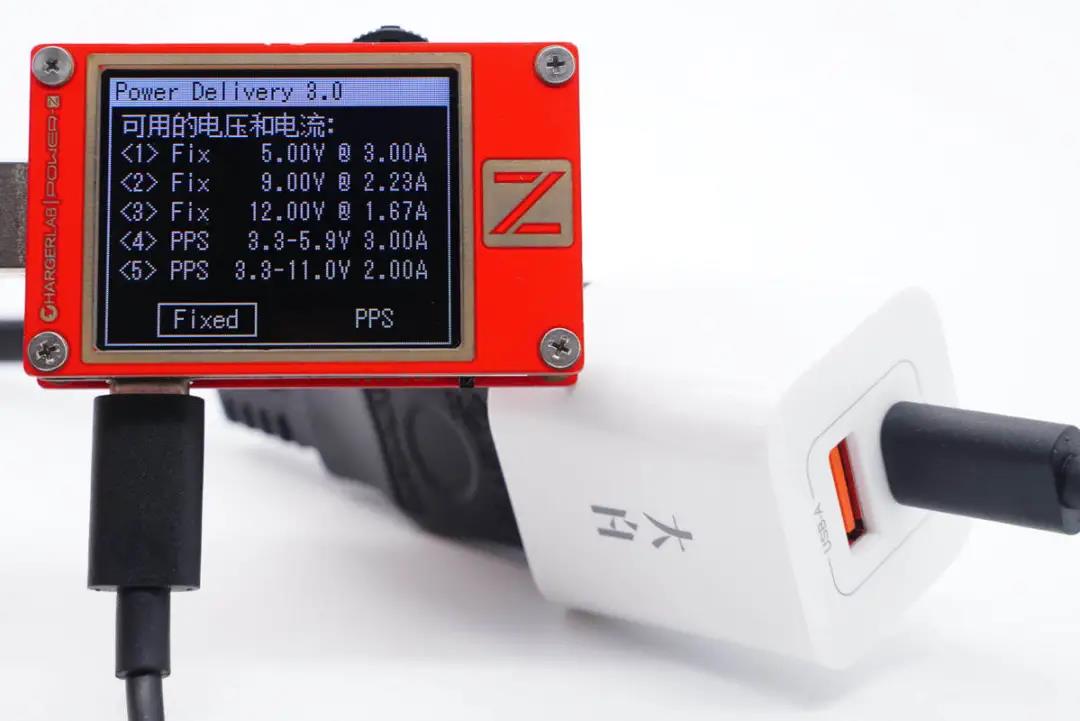

PDO報文顯示C口還具備5V3A、9V2.23A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V2A兩組PPS電壓檔位。

另外測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充協議。

二、努比亞大白20W氮化鎵快充拆解

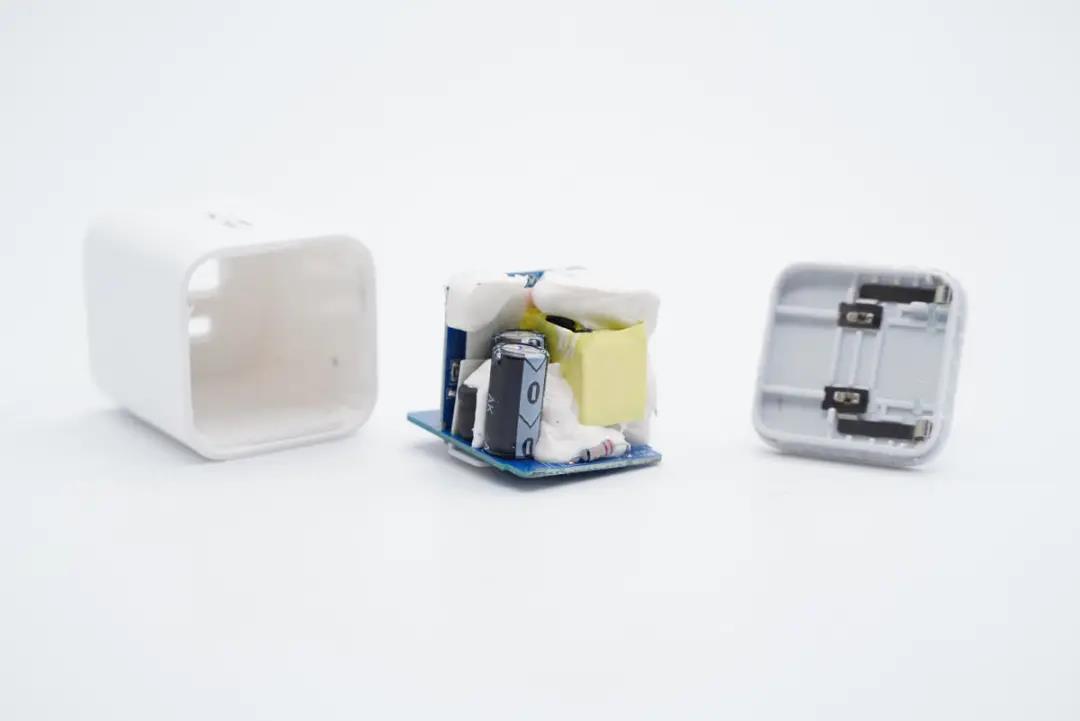

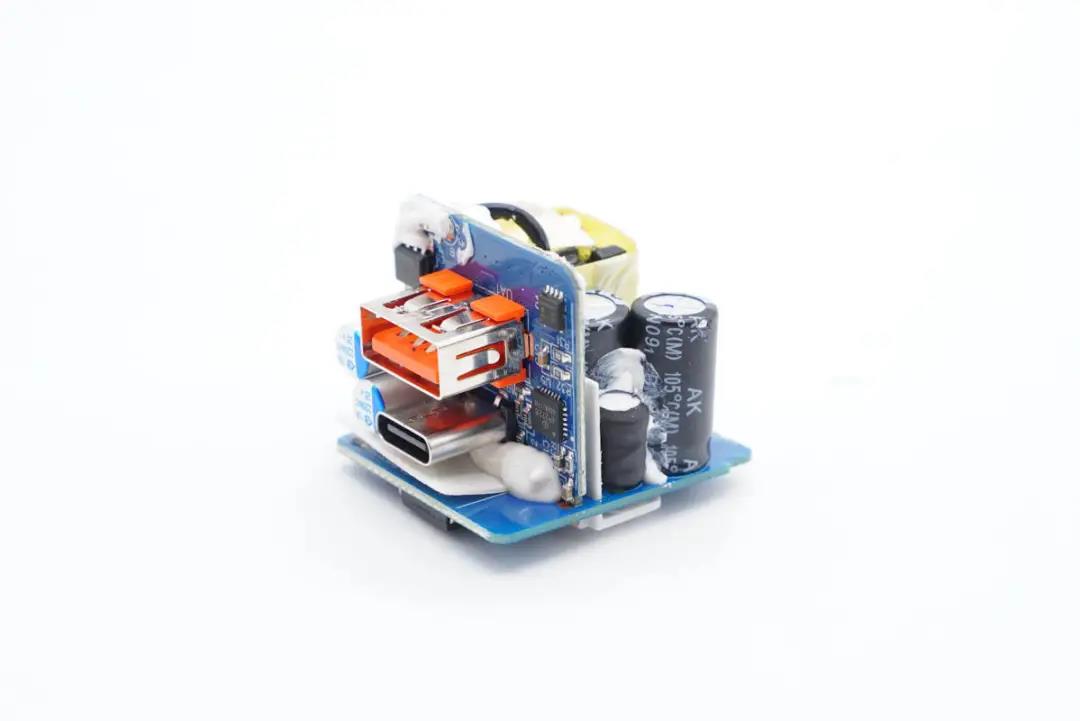

拆開外殼取出PCBA模塊，金屬彈片壓接。

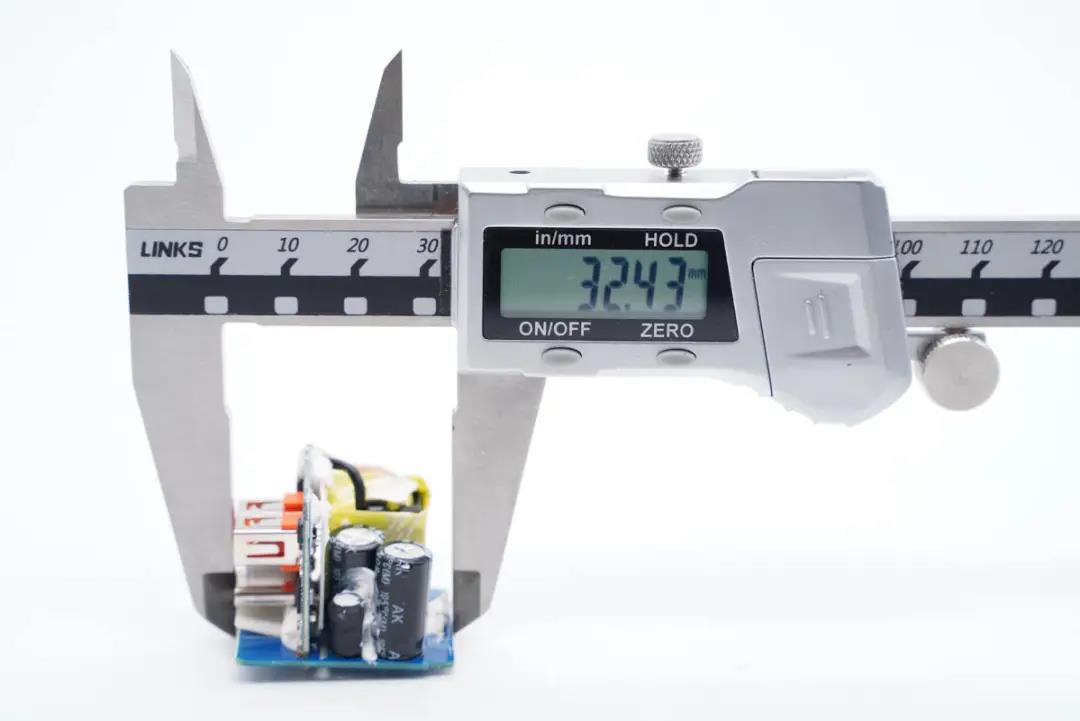

測得模塊長度為32.43mm。

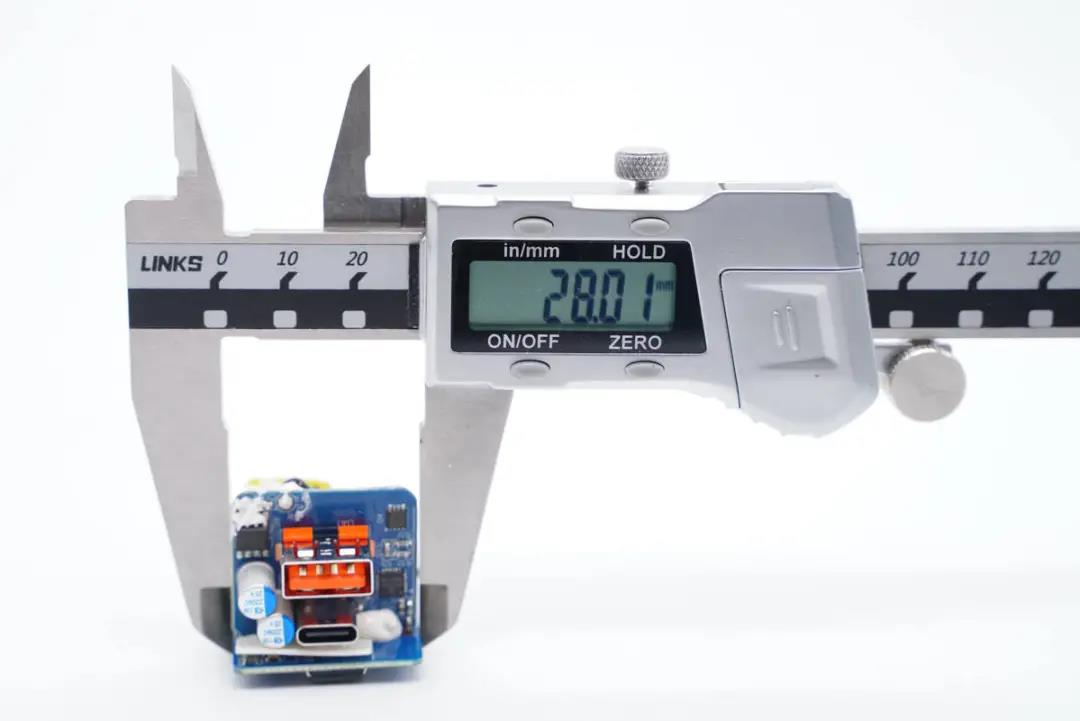

寬度為28.01mm。

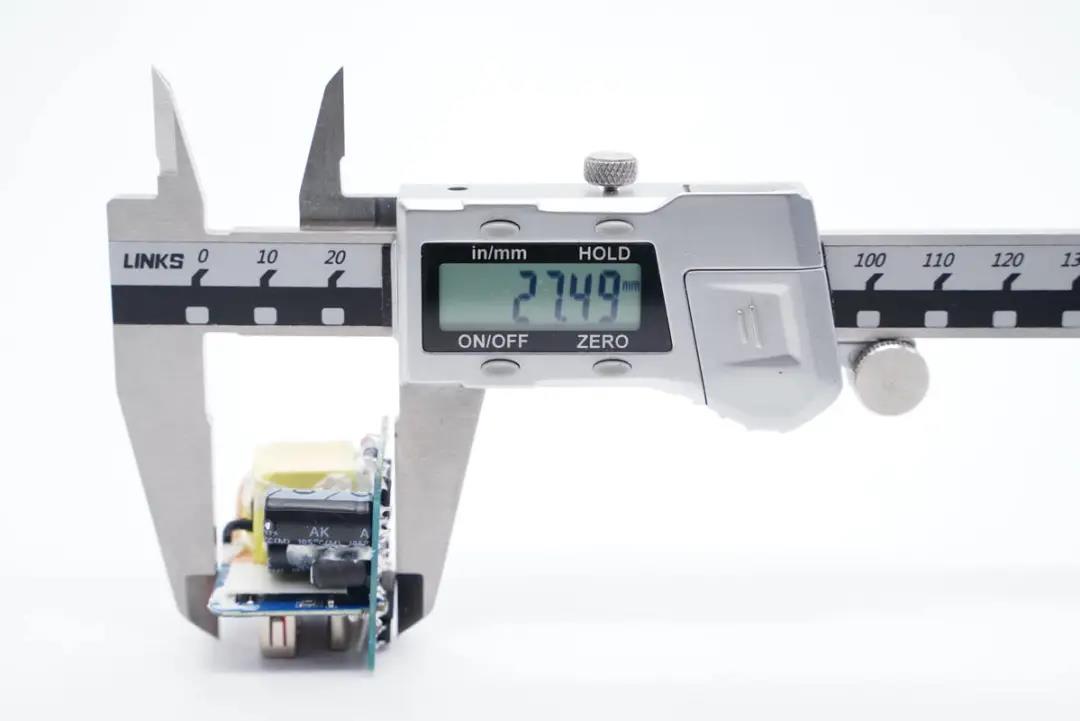

厚度為27.49mm。

模塊由兩塊小板組成，兩個母座焊接在垂直小板上，背面設有絕緣隔離板。

通過觀察發現，這款充電器采用高頻QR電源架構，一顆協議芯片控制1A1C雙口輸出電壓。下面我們從輸入端開始了解各器件的信息。

輸入端一覽，設有保險電阻、高壓濾波電解電容以及變壓器。

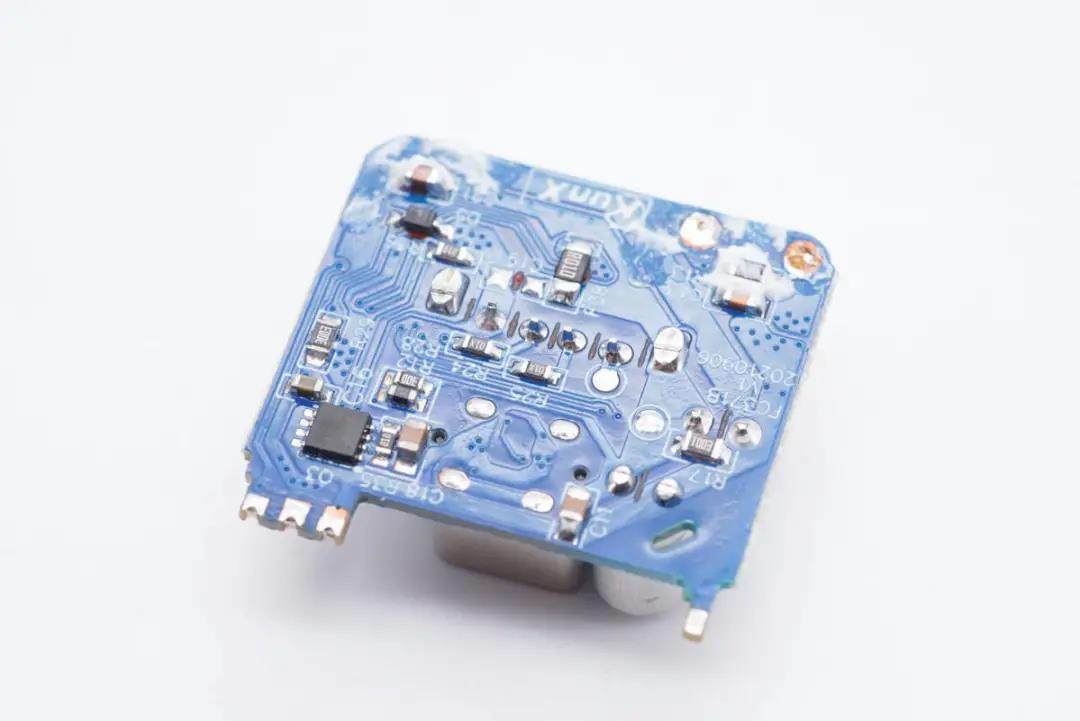

小板背面設有整流橋、氮化鎵功率芯片、光耦和貼片Y電容。

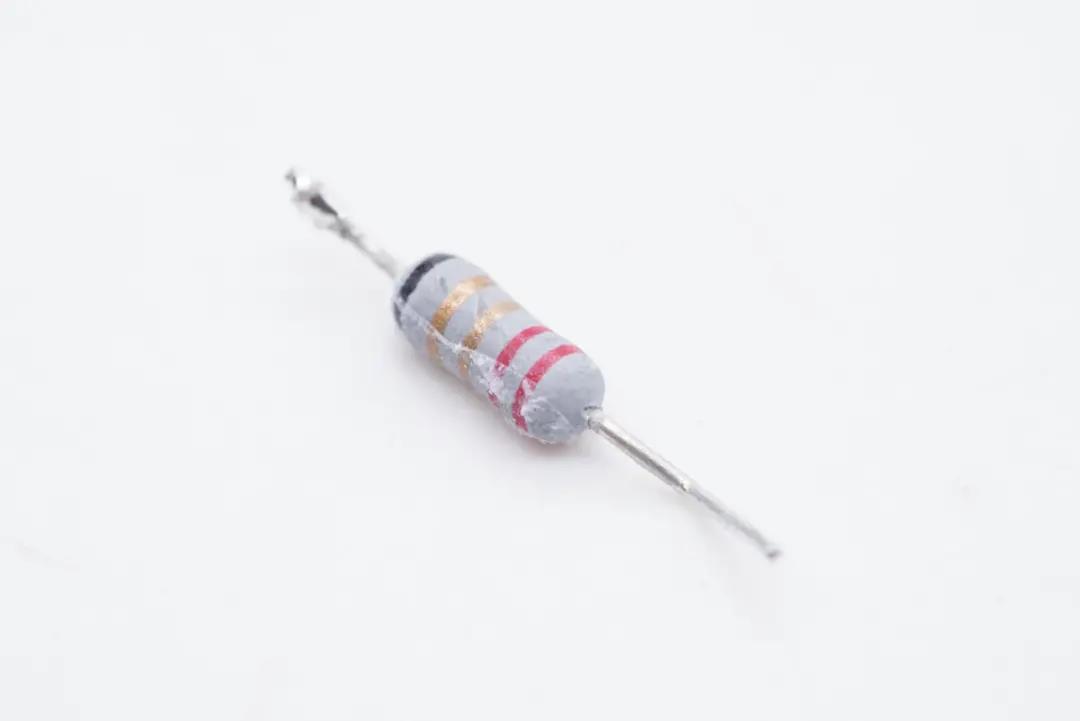

保險電阻特寫。

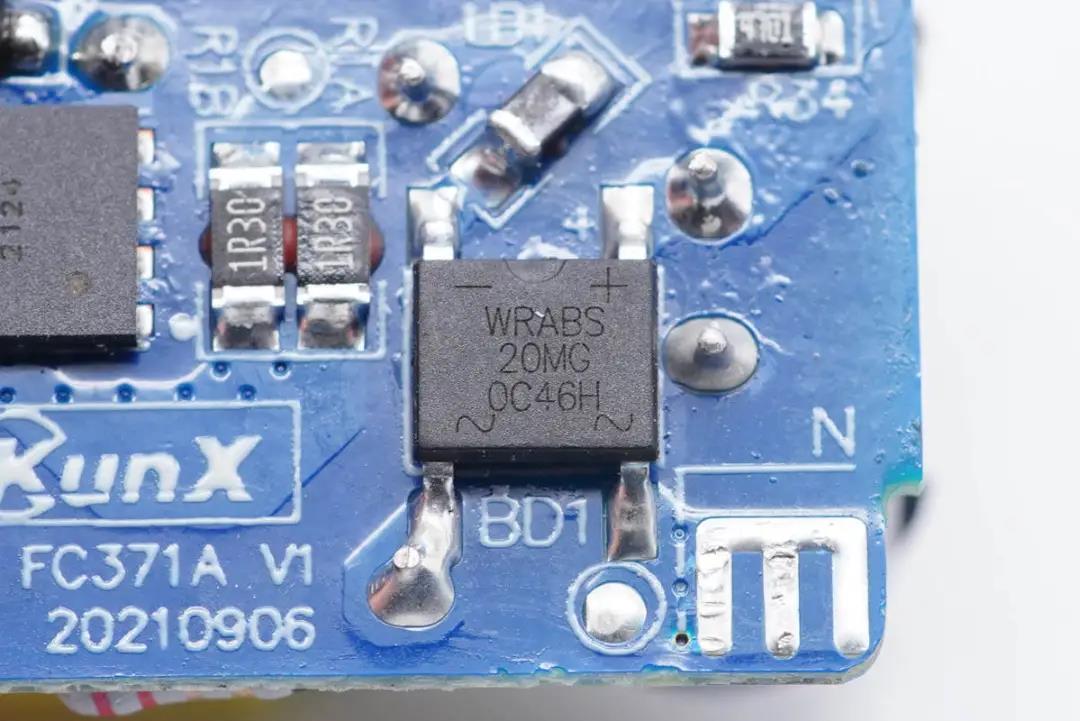

WRABS20MG，高浪涌軟橋，來自深圳市沃爾德實業有限公司，這顆軟橋具有更高浪涌特性和較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

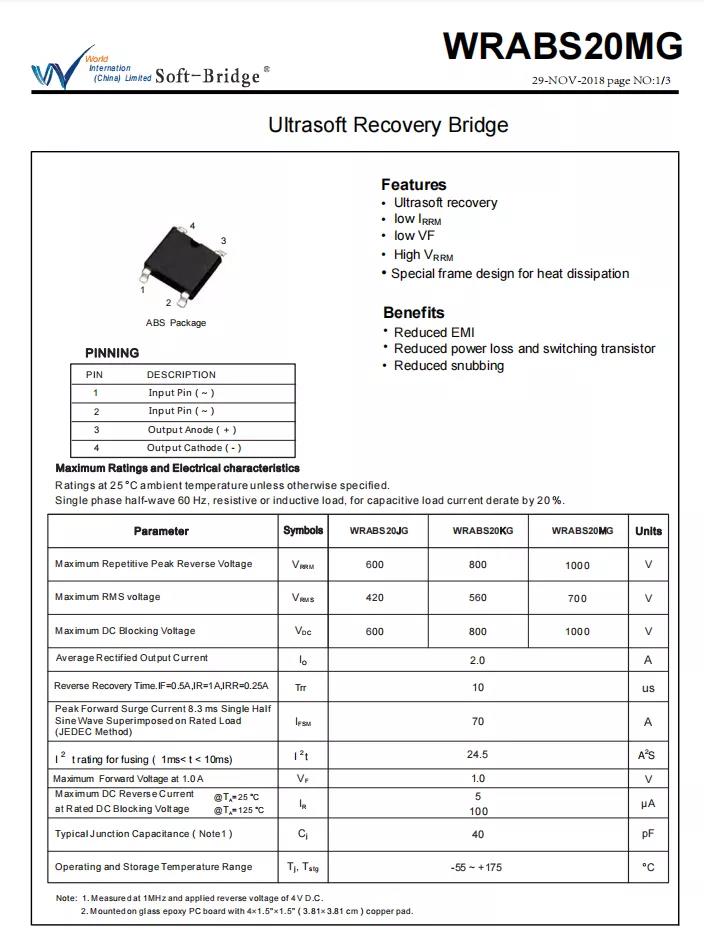

沃爾德 WRABS20MG 整流橋資料信息。

充電頭網拆解了解到，沃爾德的軟橋還被摩米士100W 2A2C氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快速充電器、公牛65W PD快充插座、麥多多2C1A 65W氮化鎵充電器、鴻達順65W 氮化鎵充電器、OPPO 50W餅干氮化鎵快充、ROCK 65W氮化鎵充電器等多款快充產品采用，產品性能獲得客戶一致認可。

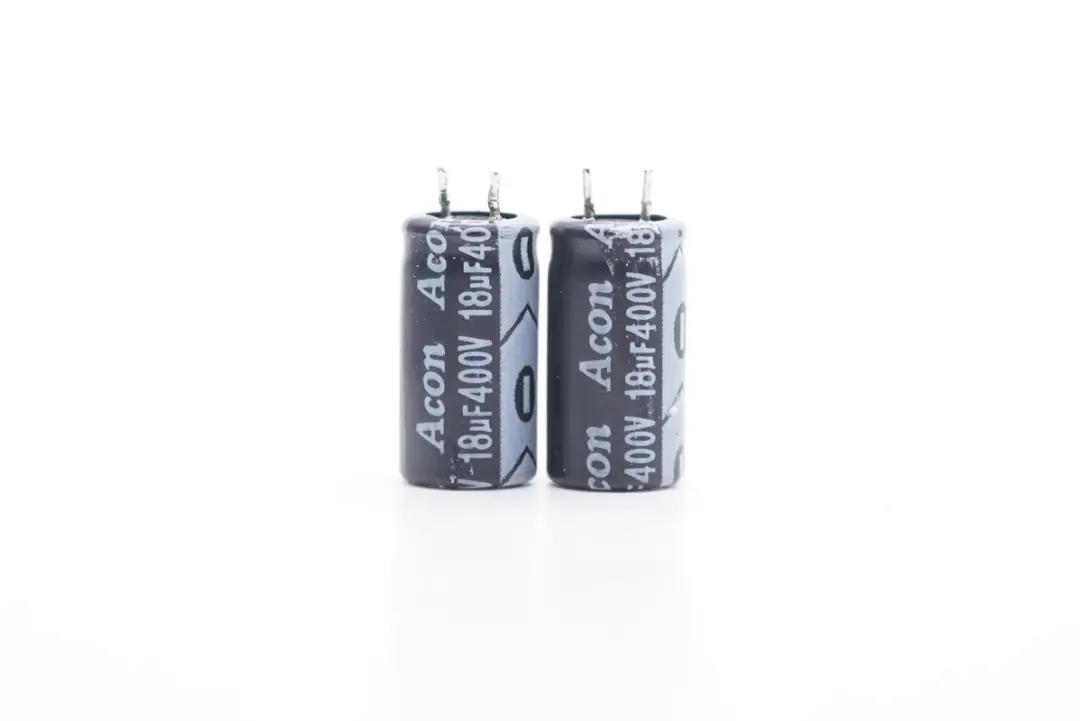

兩顆高壓濾波電解電容來自Acon中元，規格均為400V 18μF。

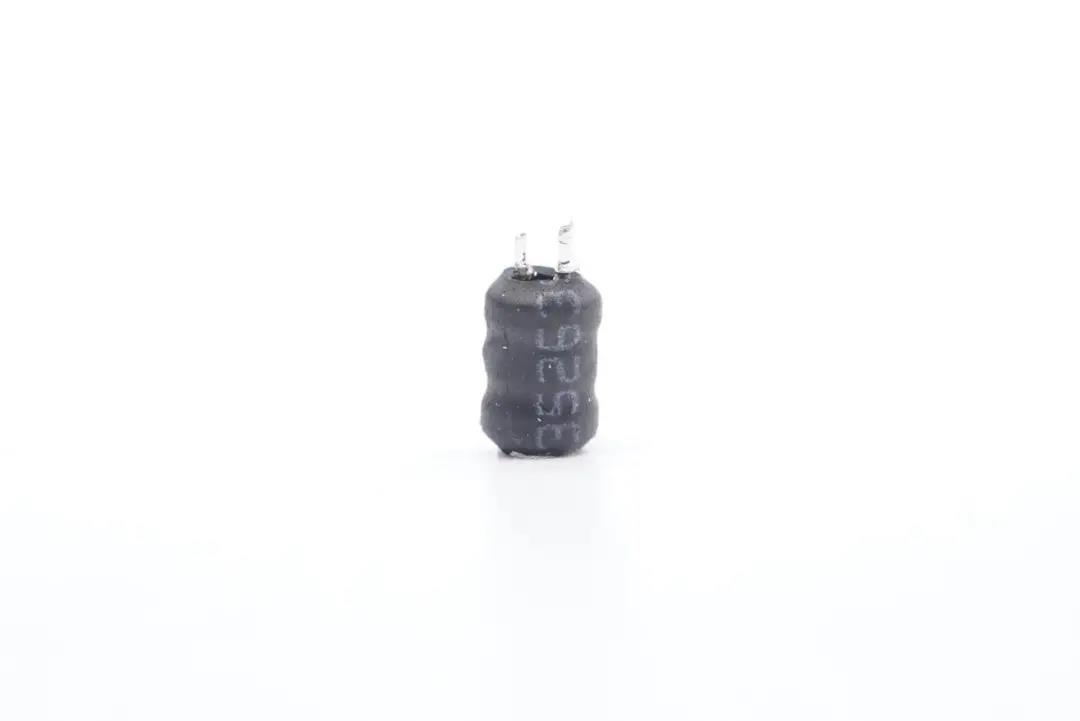

工字電感外套絕緣管。

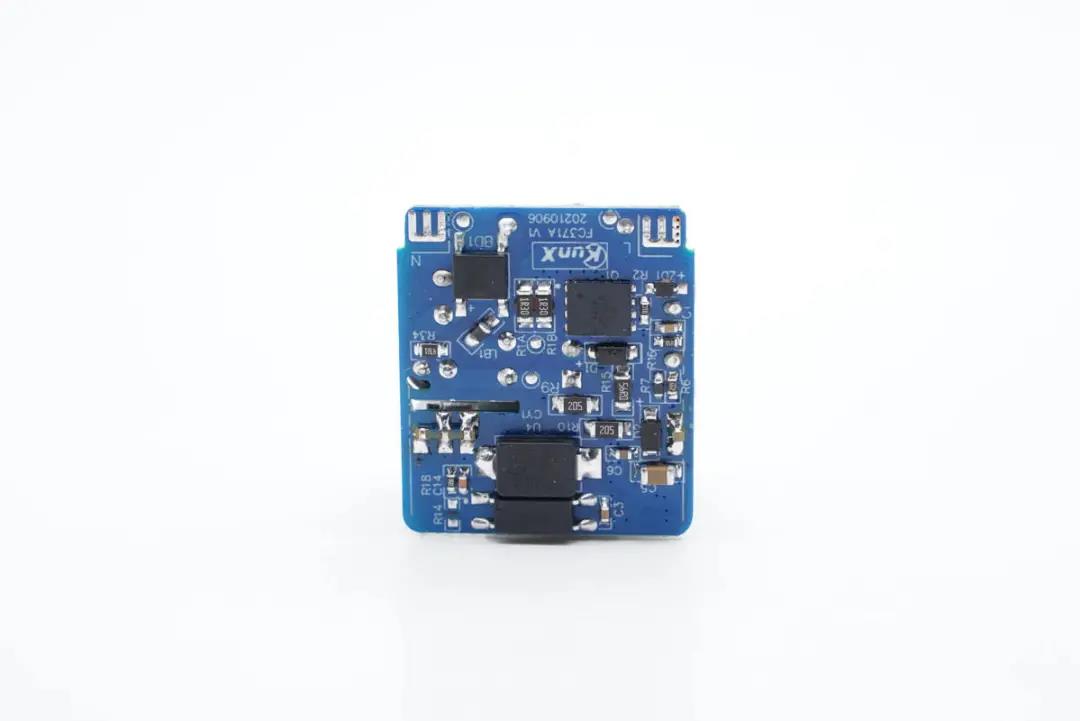

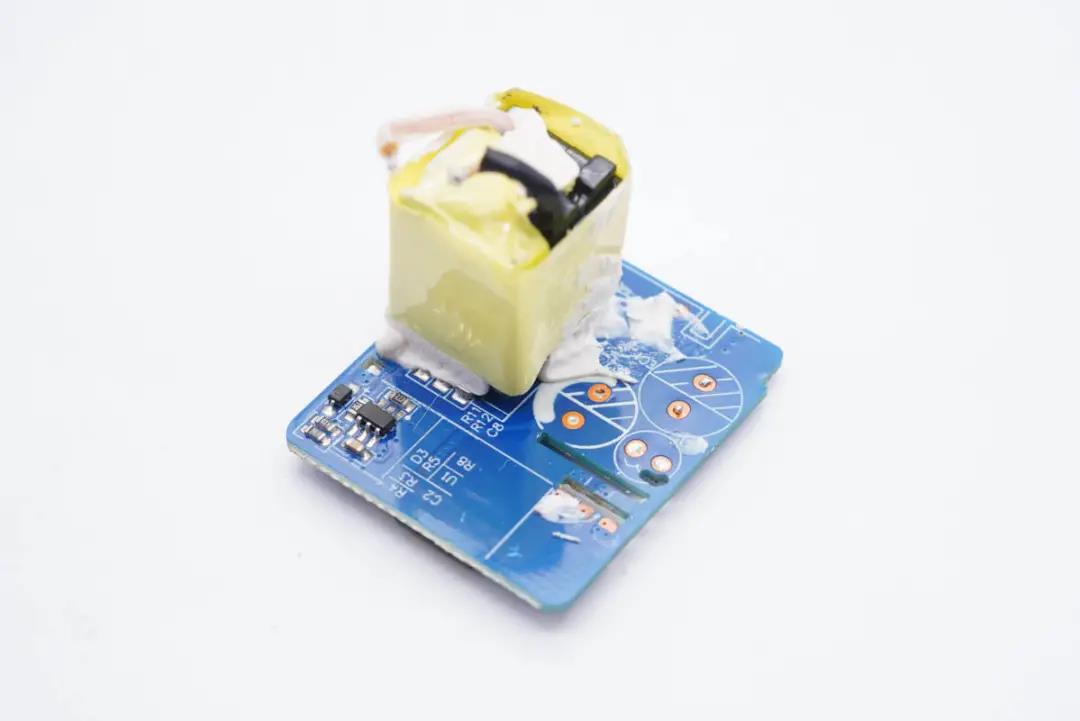

拆掉垂直小板，可以看到另一塊小板正面還有開關電源主控芯片。

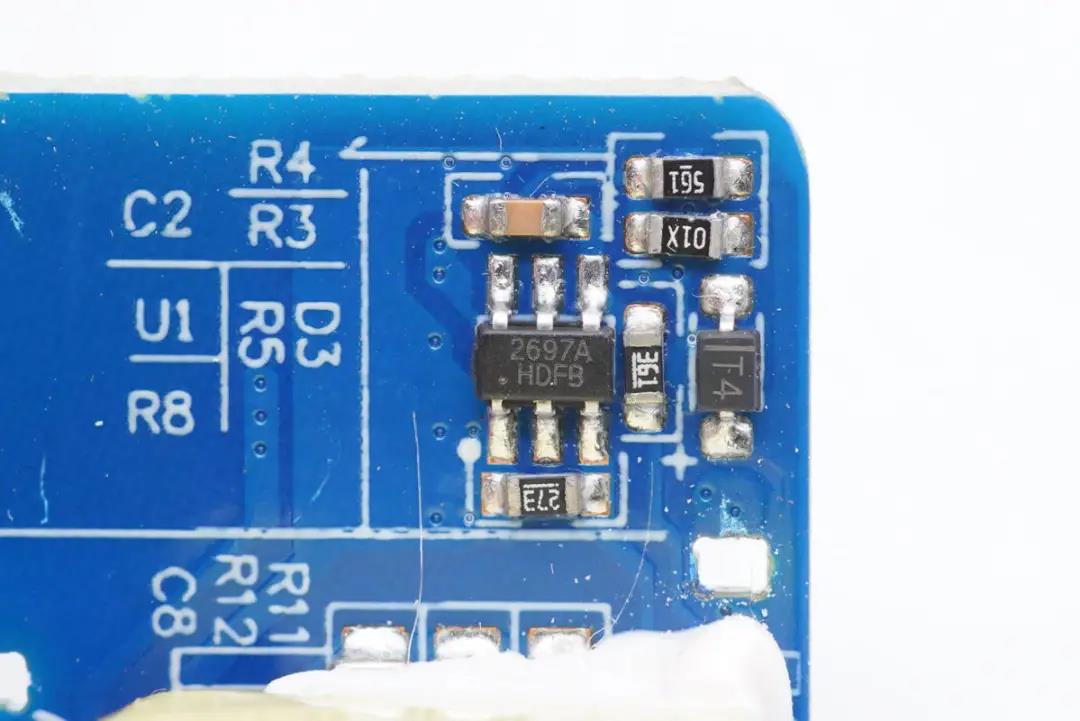

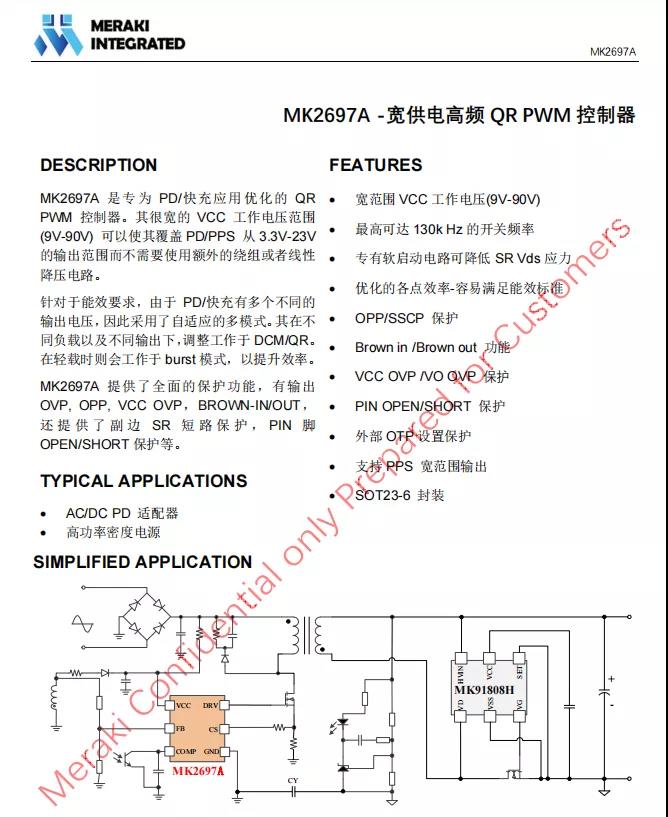

開關電源主控芯片采用茂睿芯MK2697A，這是專為PD/快充應用優化的QR  PWM控制器。其很寬的VCC工作電壓范圍(9V-90V)可以使其覆蓋PD/PPS從3.3V-23V的輸出范圍而不需要使用額外的繞組或者線性降壓電路。

MK2697是針對于能效要求，由于PD/快充有多個不同的輸出電壓，因此采用了自適應的多模式。其在不同負載以及不同輸出下，調整工作于DCM/QR。在輕載時則會工作于burst模式，以提升效率。

MK2697A提供了全面的保護功能，有輸出OVP，OPP，VCC OVP，BROWN-IN/OUT，還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護等。

充電頭網拆解了解到，采用茂睿芯AC-DC快充方案的還有UOCO. 65W 2C1A氮化鎵快充、古石科技30W 1A1C雙口快充、倍思65W GaN3 Pro氮化鎵充電器、華科生迷你33W快充、倍思20W 1A1C快充充電器、愛莎瓦特65W 2A1C氮化鎵快充、air-J 18W 1A1C快充充電器等產品采用。

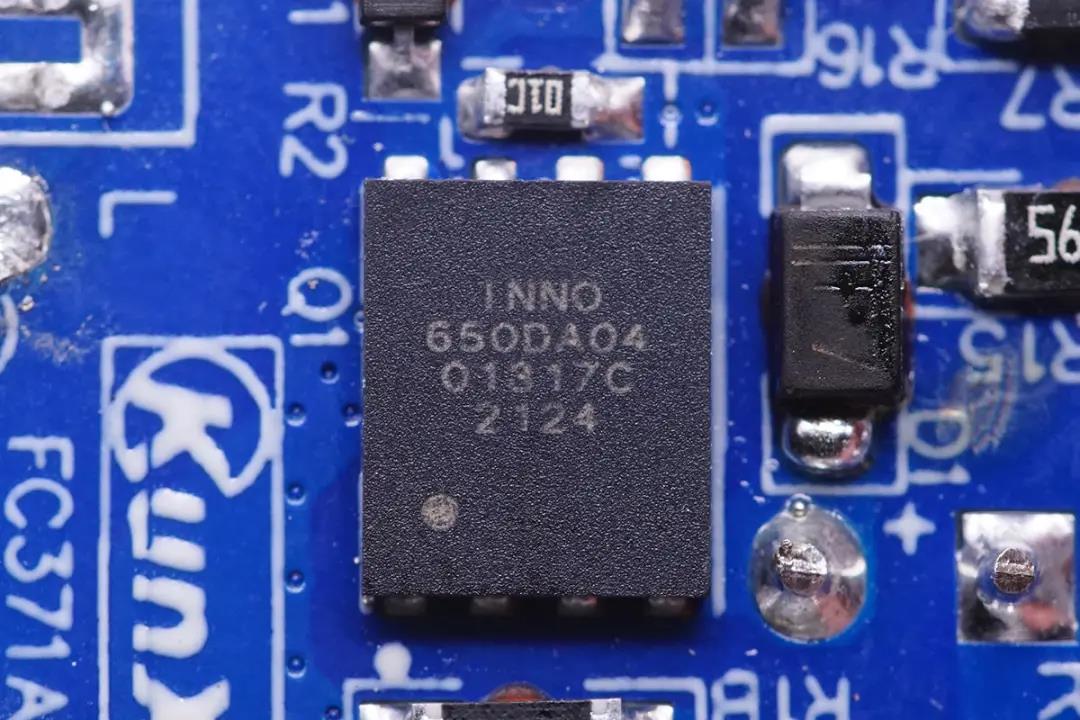

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的充電器設計。

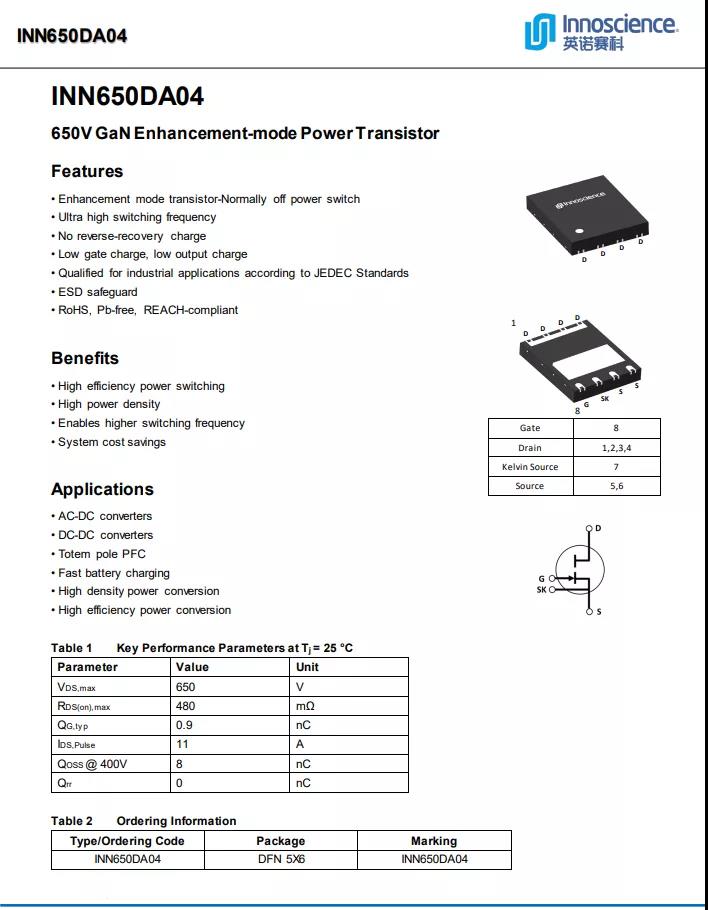

英諾賽科INN650DA04資料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化鎵快充、科訊迷你33W快充氮化鎵、REMAX 30W氮化鎵快充、努比亞30W氮化鎵方糖快充、睿元實業33W 1A1C氮化鎵快充等數十款30W快充產品采用，芯片質量獲得市場認可。

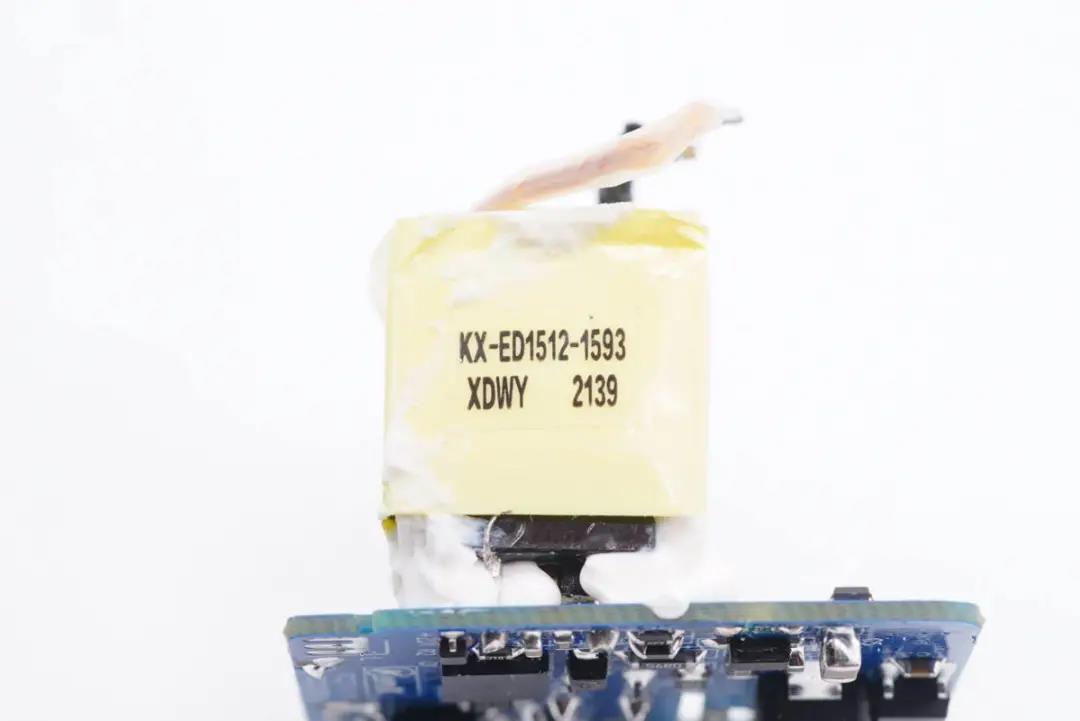

變壓器特寫。

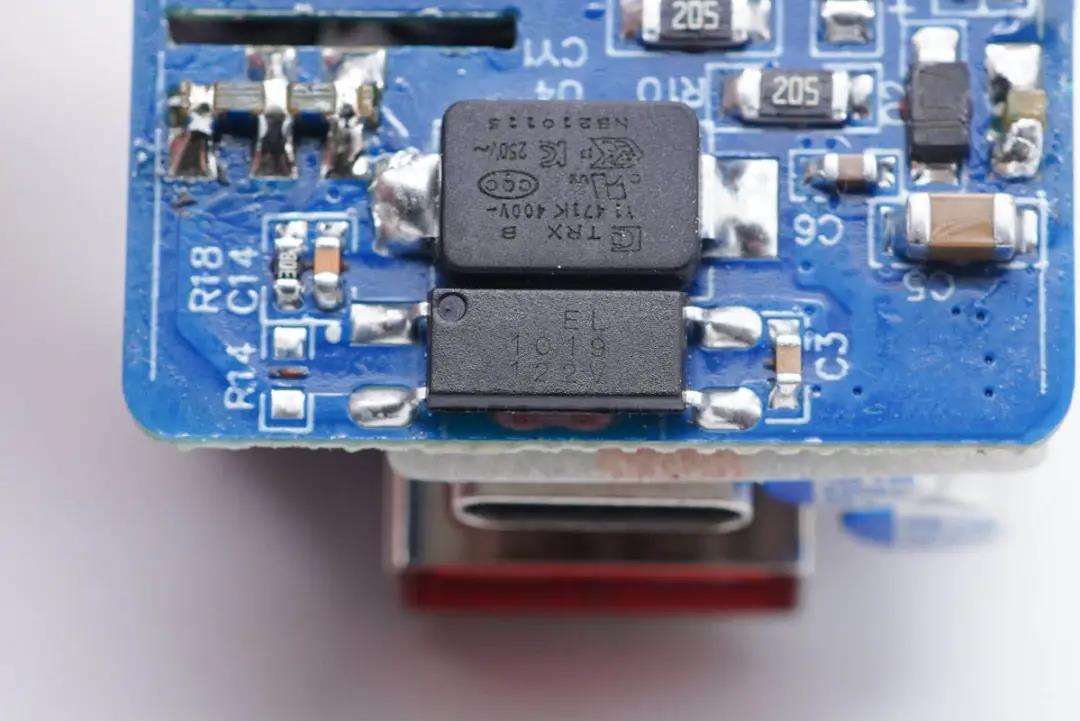

EL 1019光耦，用于初級次級通信，反饋調節輸出電壓。

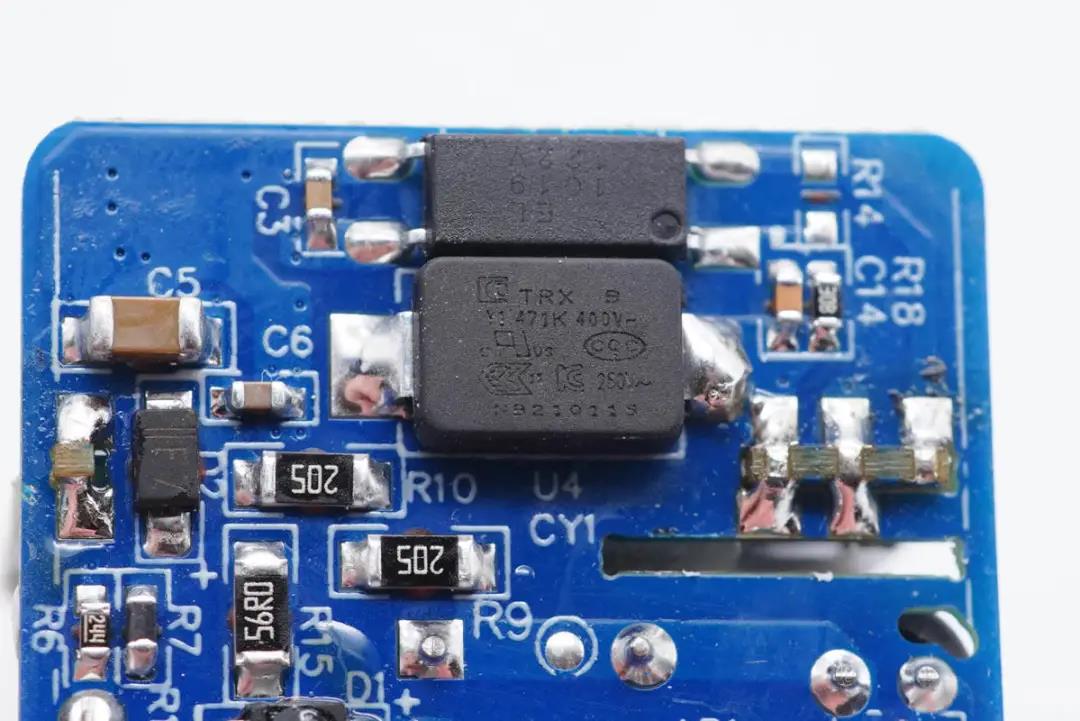

貼片Y電容來自四川特銳祥科技股份有限公司，型號TMY1471K，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

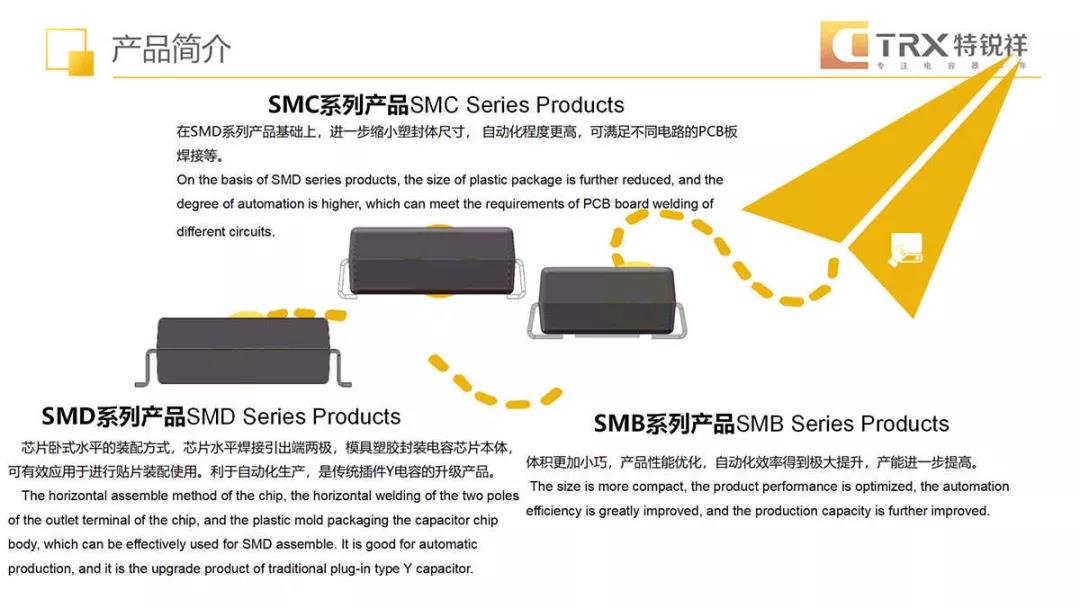

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

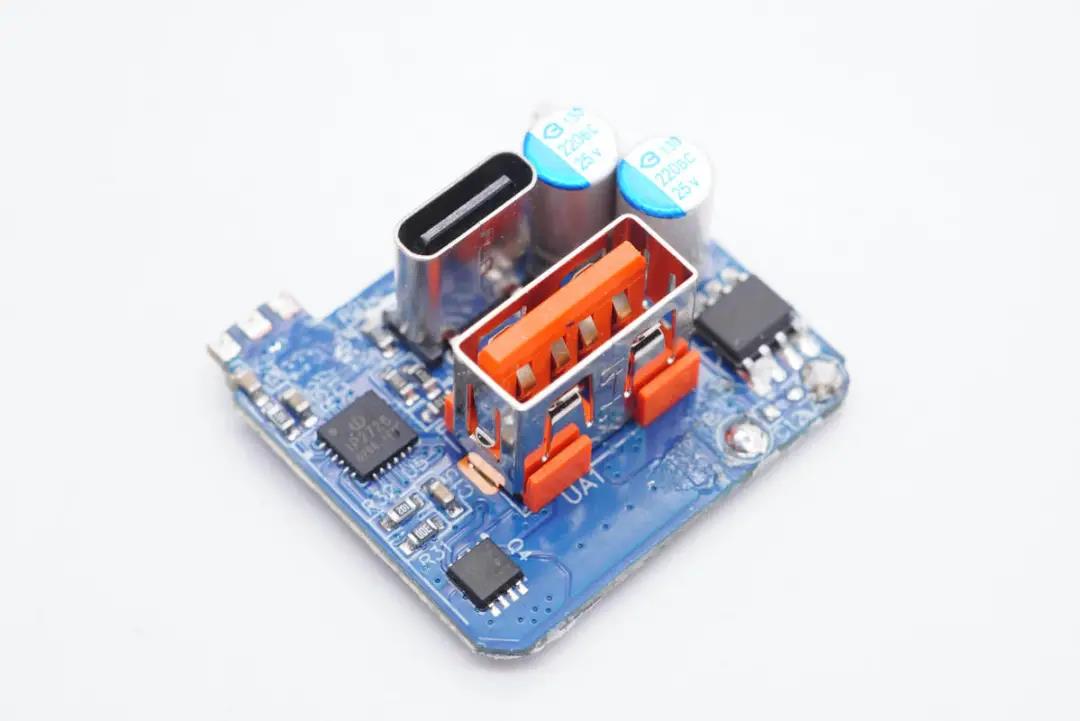

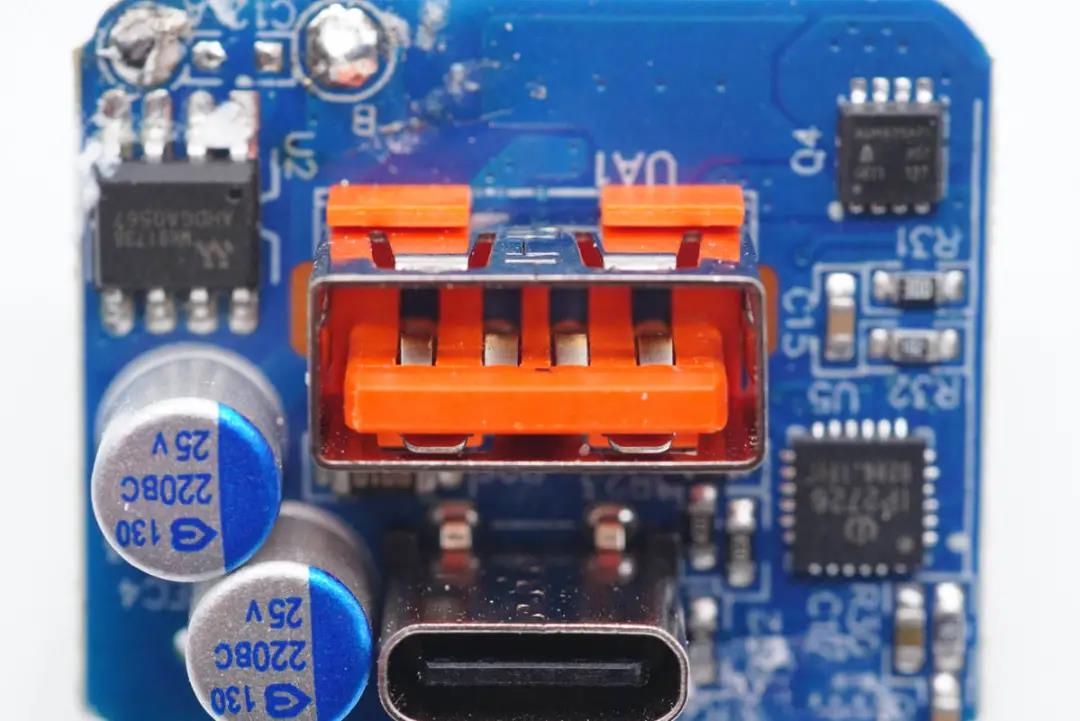

垂直小板正面設有兩顆固態電容、同步整流芯片、協議芯片和輸出VBUS開關管。

板子背面還有一顆C口輸出VBUS開關管。

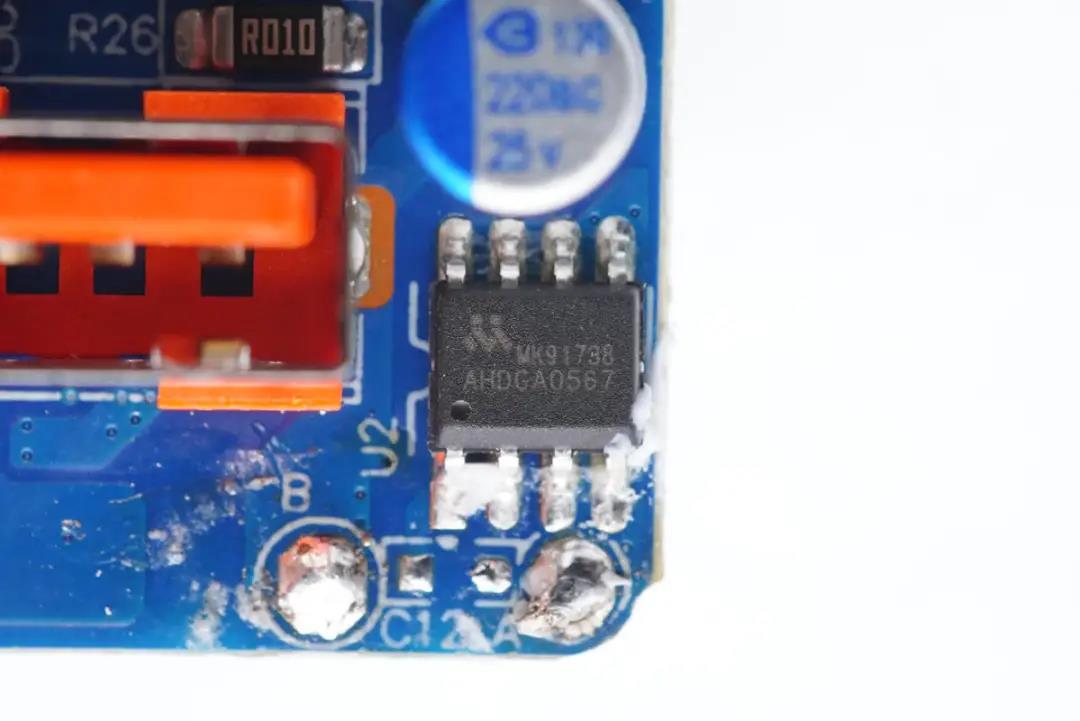

同步整流芯片特寫，絲印MK91738。

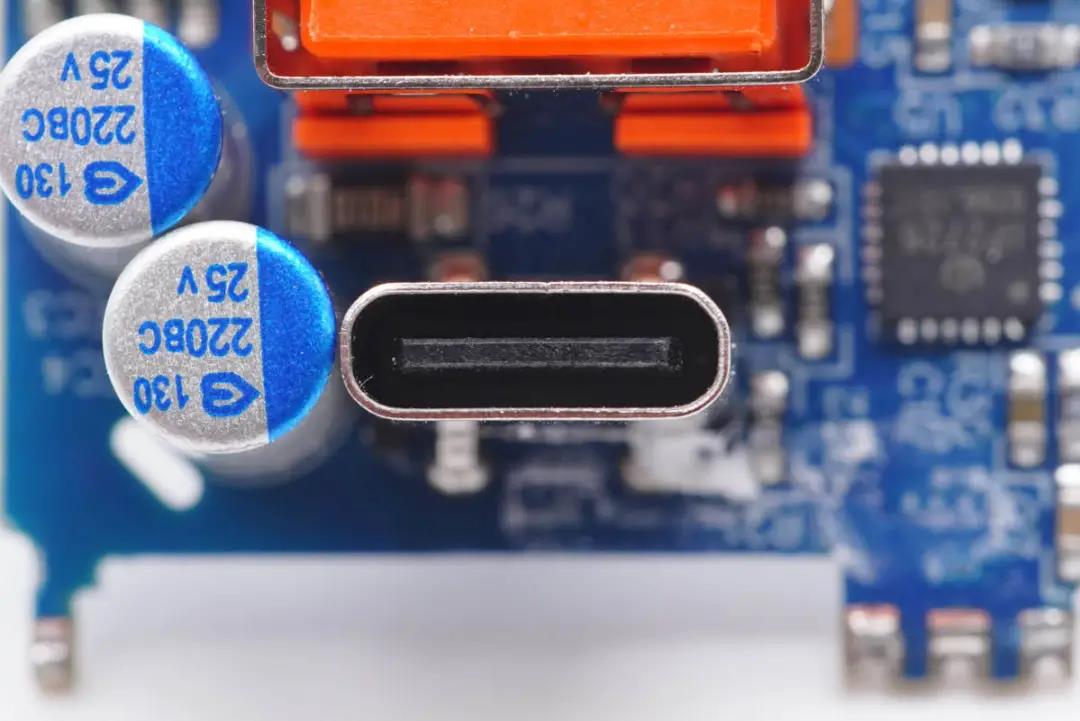

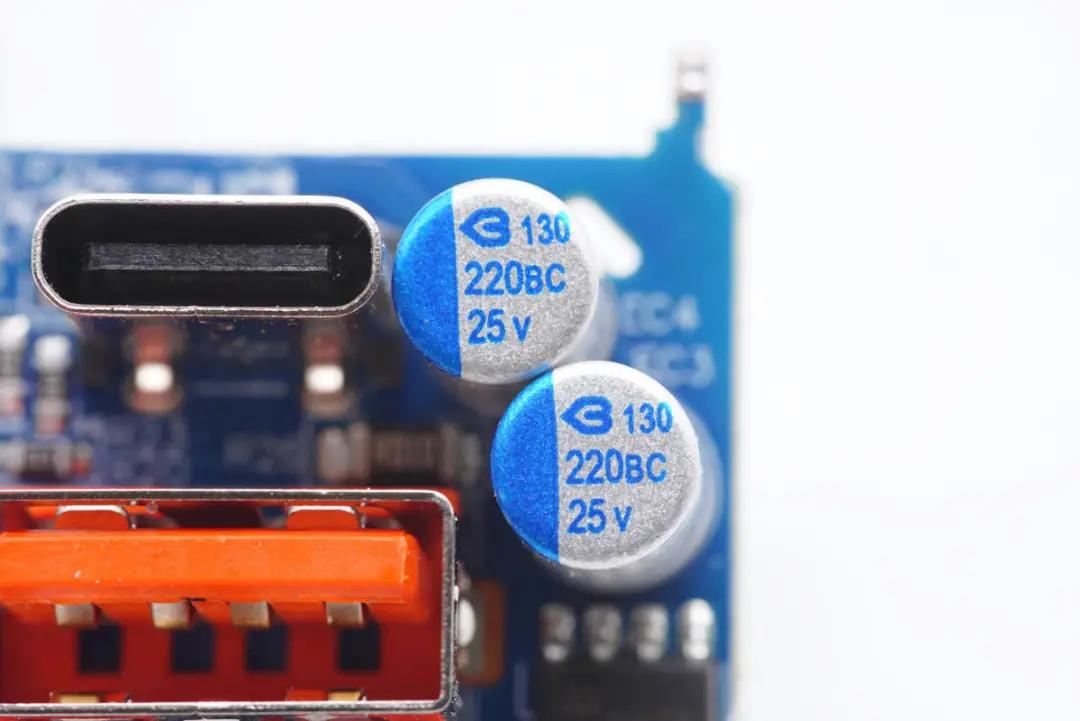

兩顆輸出濾波固態電容來自綠寶石，規格均為25V 220μF。

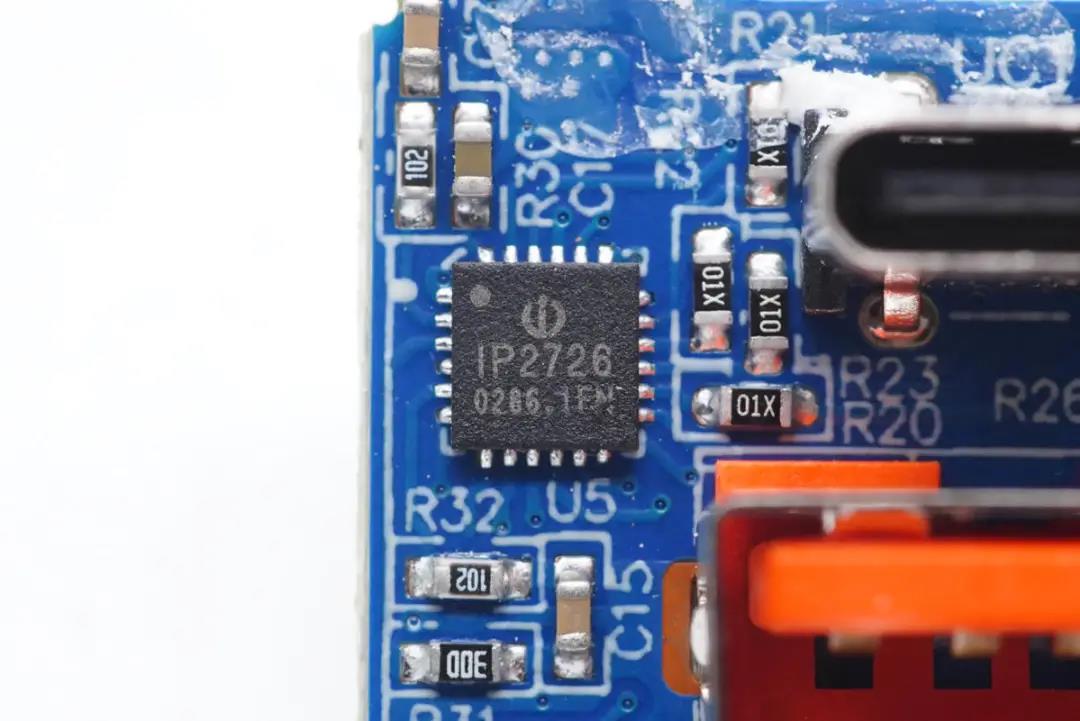

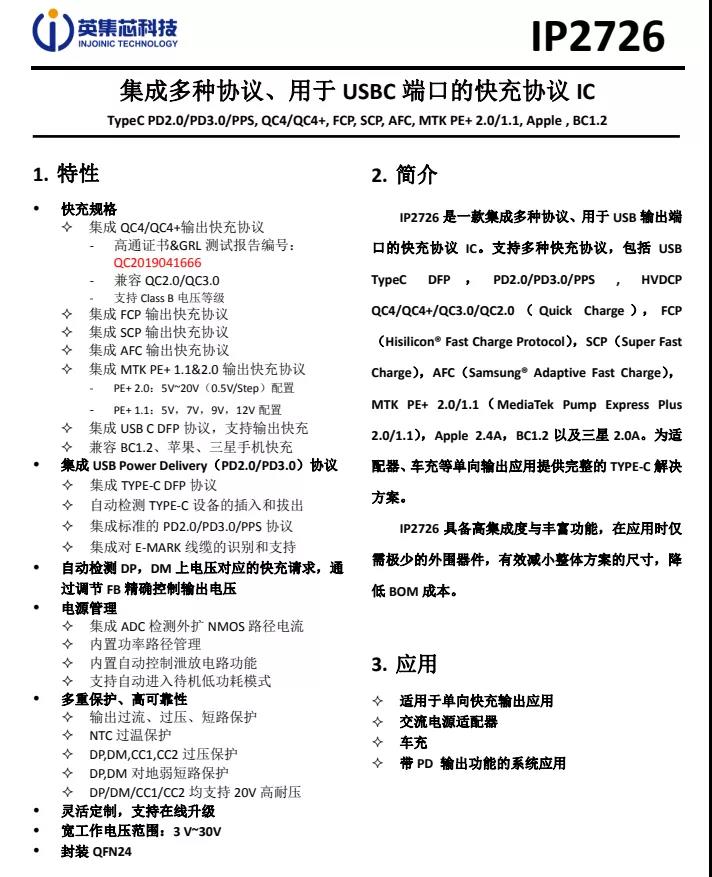

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

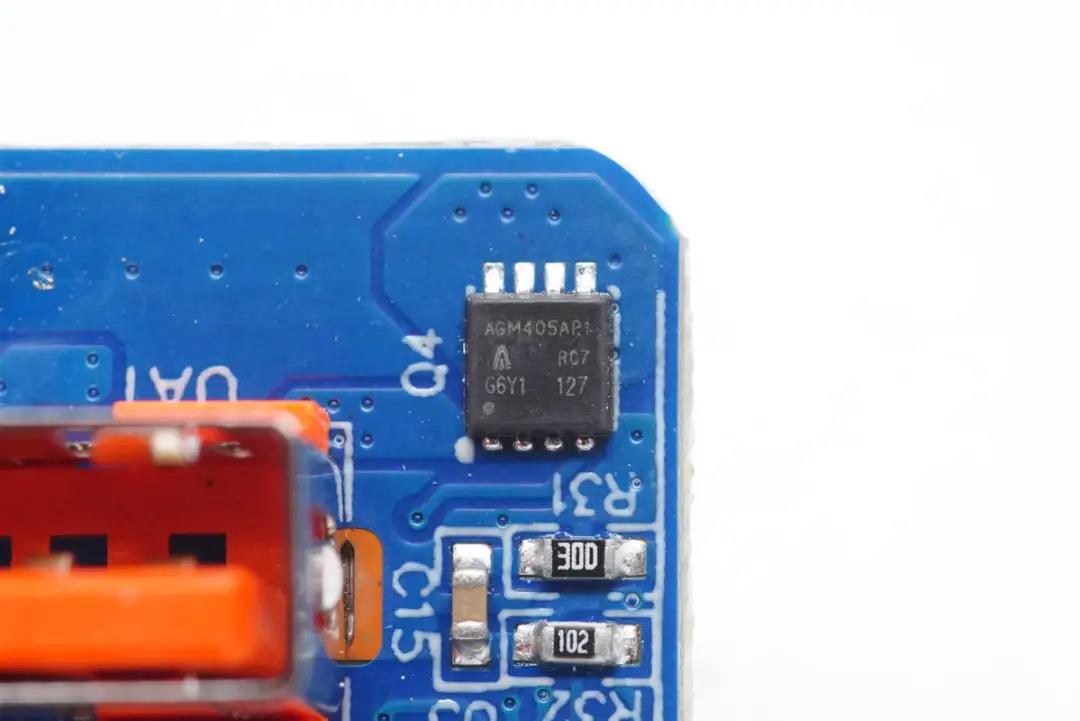

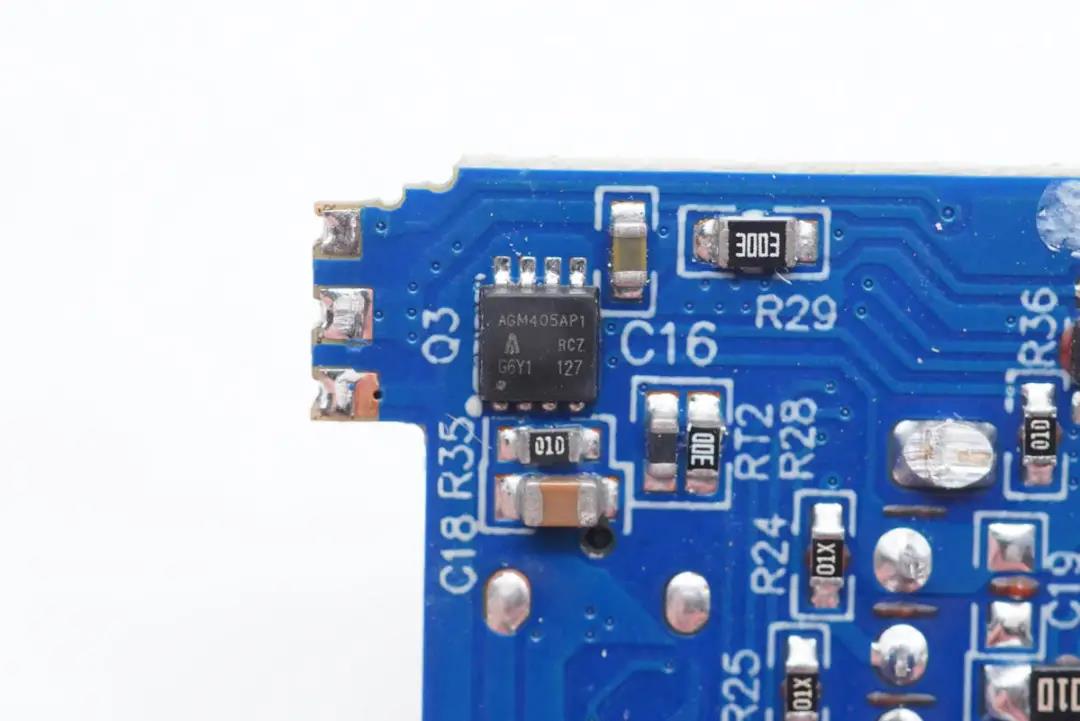

A口輸出VBUS開關管采用AGMsemi AGM405AP1，耐壓40V，導阻5.7mΩ，DFN3.3*3.3封裝。

C口輸出VBUS開關管也是采用AGMsemi AGM405AP1。

USB-A母座特寫。

USB-C母座特寫。

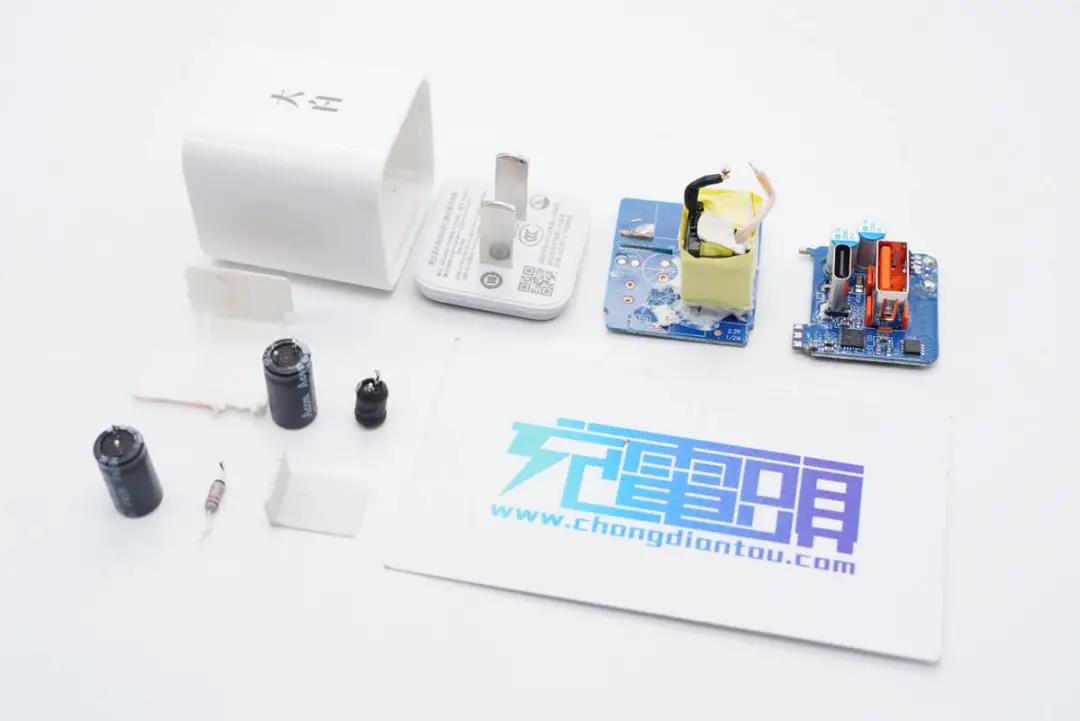

全部拆解完畢，來張全家福。

充電頭網拆解總結

努比亞這款這款20W充電器采用了氮化鎵技術，在同功率級產品中還是相當少見的，自然充電器的定位是一款迷你充，而且配備1A1C雙輸出接口，兼容QC、AFC、FCP、SCP、PD3.0、PPS快充協議，滿足蘋果、三星、小米等品牌手機快充需求。

充電頭網通過拆解發現，充電器模塊采用兩塊小板設計，采用了茂睿芯MK2697A+MK91738高頻QR開關電源方案，搭配英諾賽科INN650DA04氮化鎵功率器件，英集芯IP2726協議芯片控制雙口輸出電壓。中元和綠寶石電容進行輸入輸出濾波，整體的用料做工扎實可靠。
