最近充電頭網拿到了SHARGE閃極一款65W氮化鎵充電器，尖銳棱角風格設計加上醒目的黃色主色調，進一步加深路人對閃極氮化鎵快充產品的印象。這款充電器配備1A1C雙輸出接口，分別支持最大18W和65W快充，也支持18W+45W雙口同時快充，配置主流。

充電器目前還沒有上架京東，關注這款產品的小伙伴不妨和小編一起先來看看它的用料做工，到時買不買心里也更加有數。

此前充電頭網還拆解過閃極90W 2C1A氮化鎵快充充電器、閃極100W 3C1A氮化鎵快充充電器、閃極20W PD快充充電器等產品，歡迎查閱。

一、閃極65W氮化鎵充電器外觀

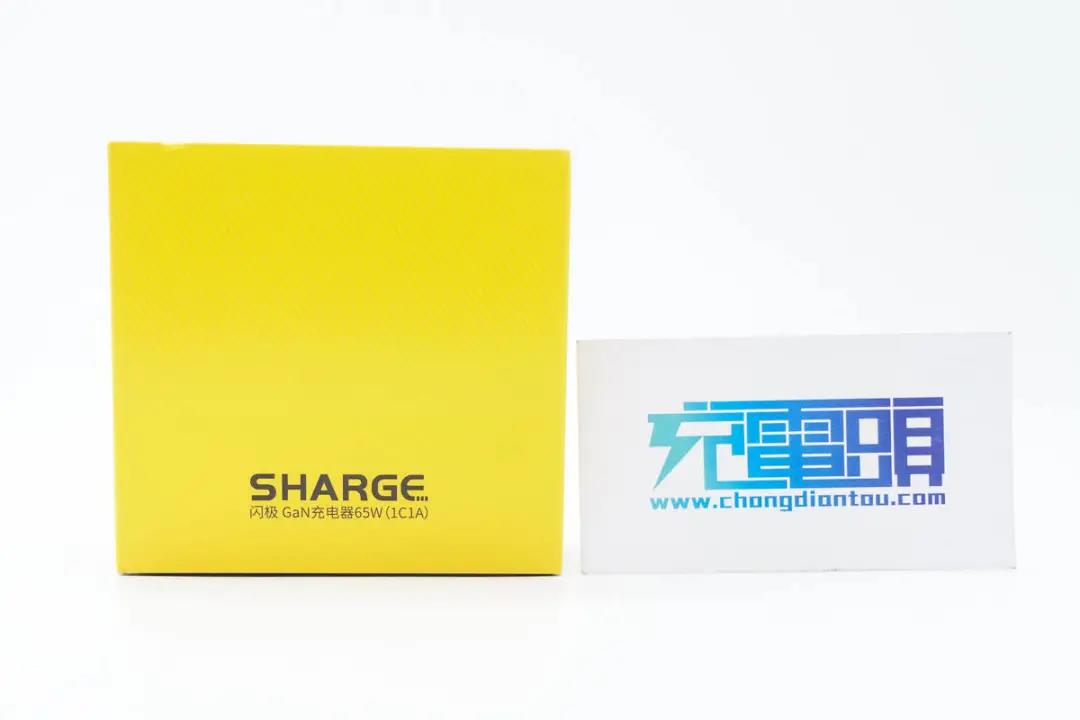

包裝盒黃色基調且設計簡約，正面印有SHARGE品牌logo和充電器名稱——閃極GaN充電器65W（1C1A）。

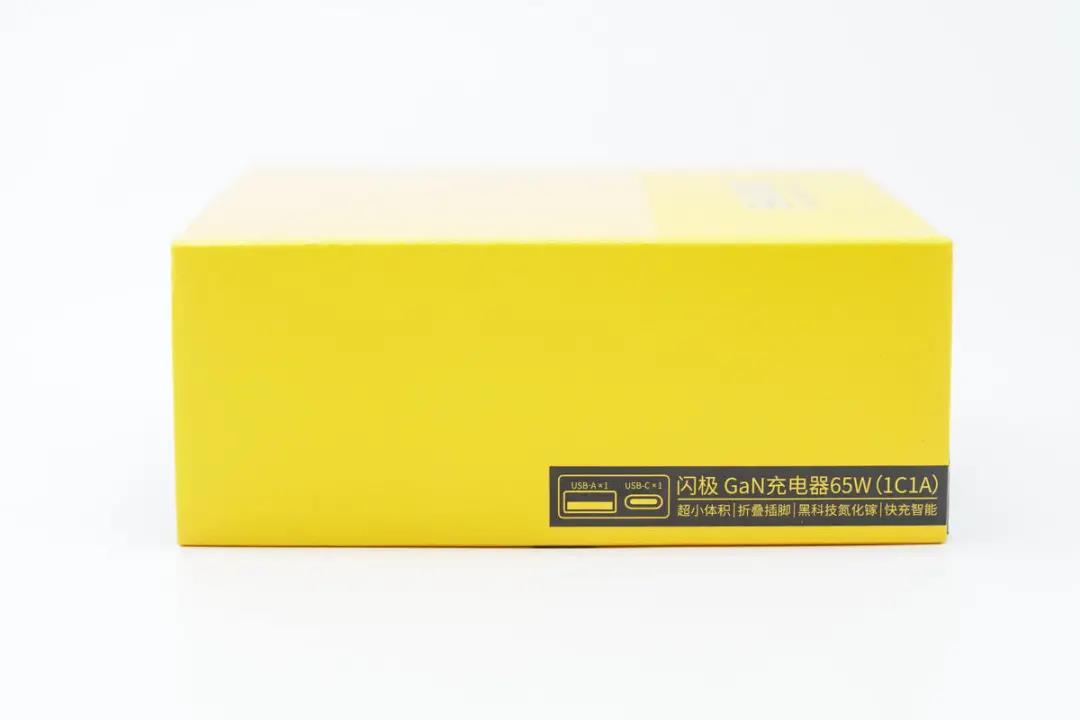

側面印有充電器名稱、1A1C接口標識以及超小體積、折疊插腳、黑科技氮化鎵、快充智能四大賣點。

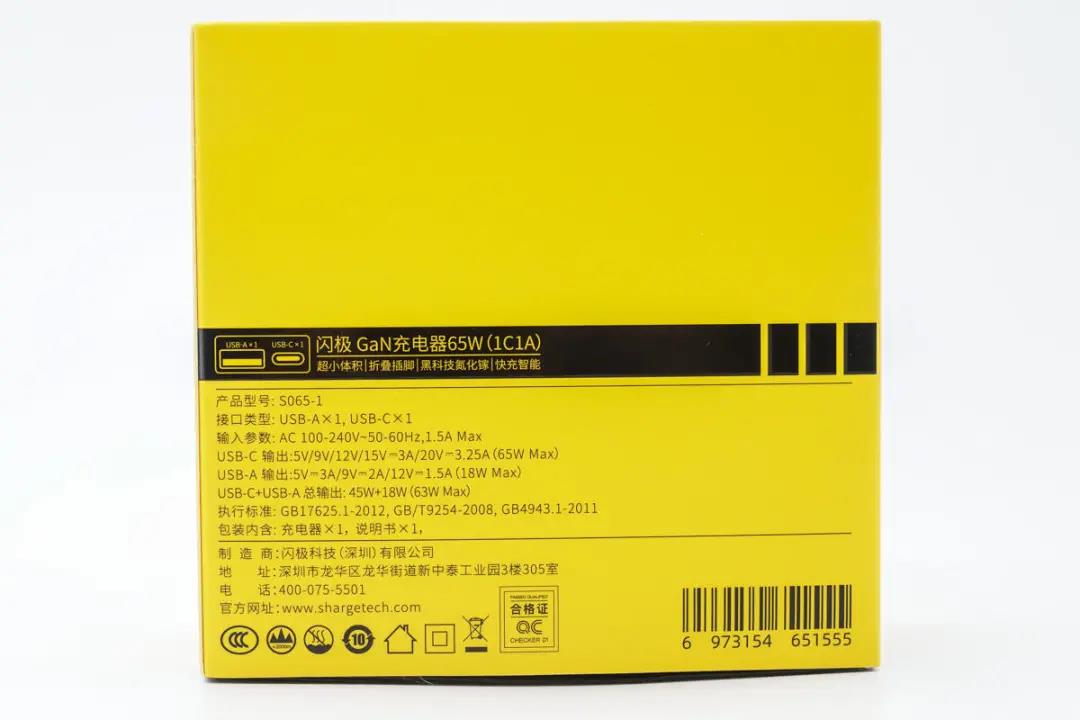

背面印有充電器參數和商家信息。

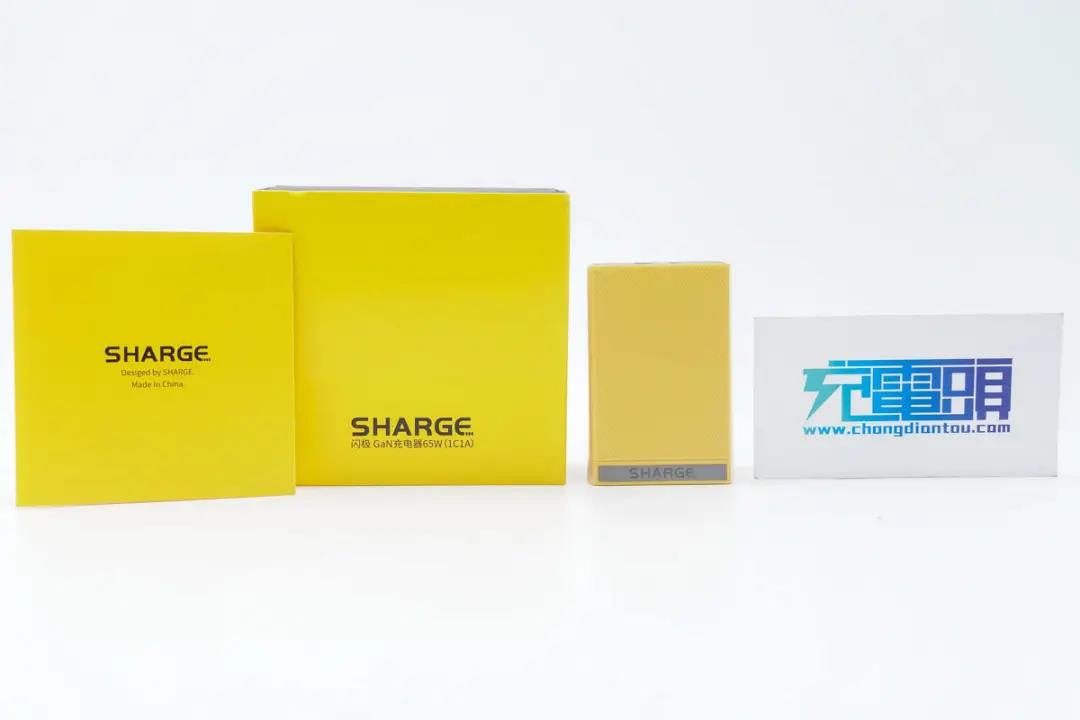

包裝內含充電器和使用說明書。

充電器也是采用黃色為主色調，此外延續尖銳棱角風格設計，看上去很有幾何美感。

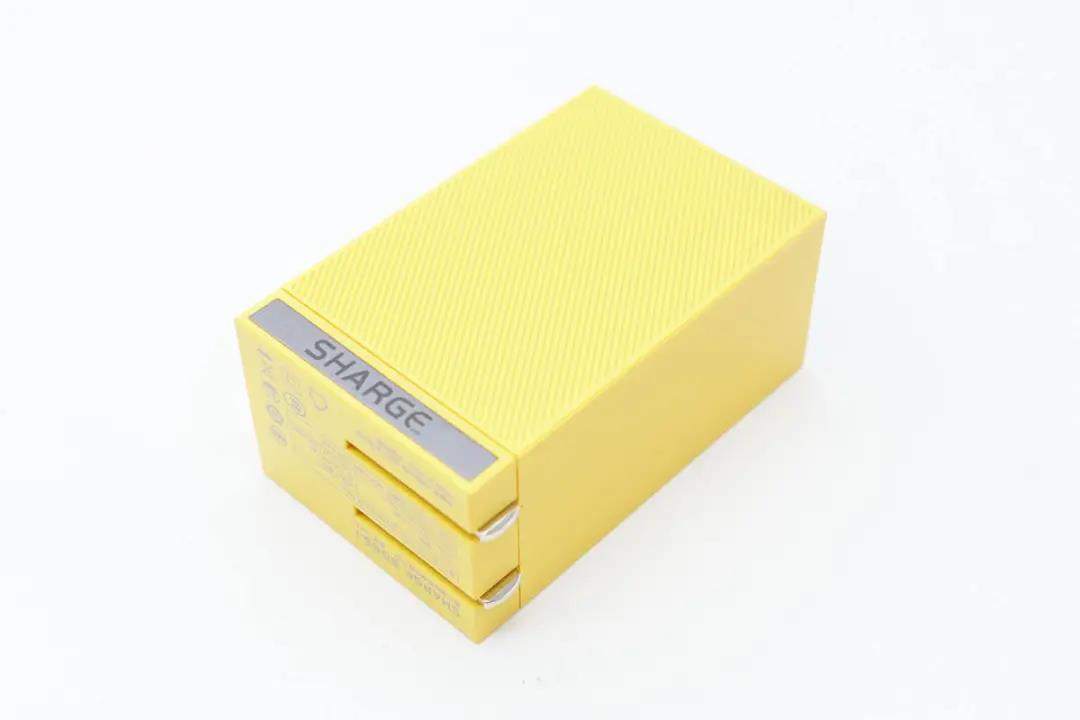

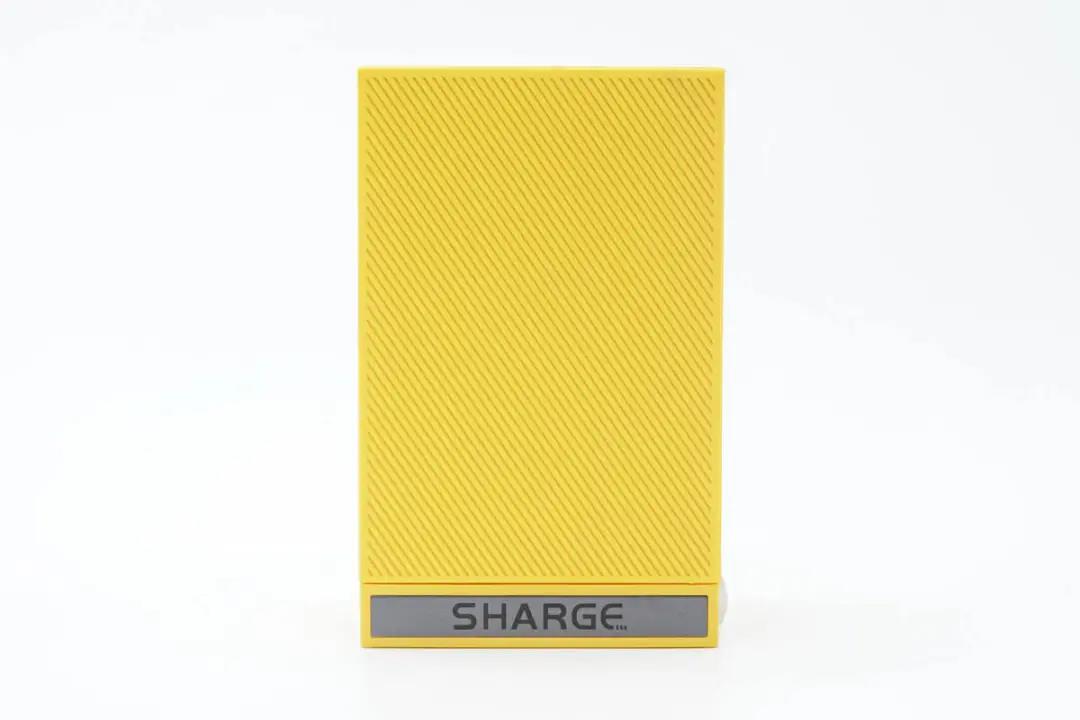

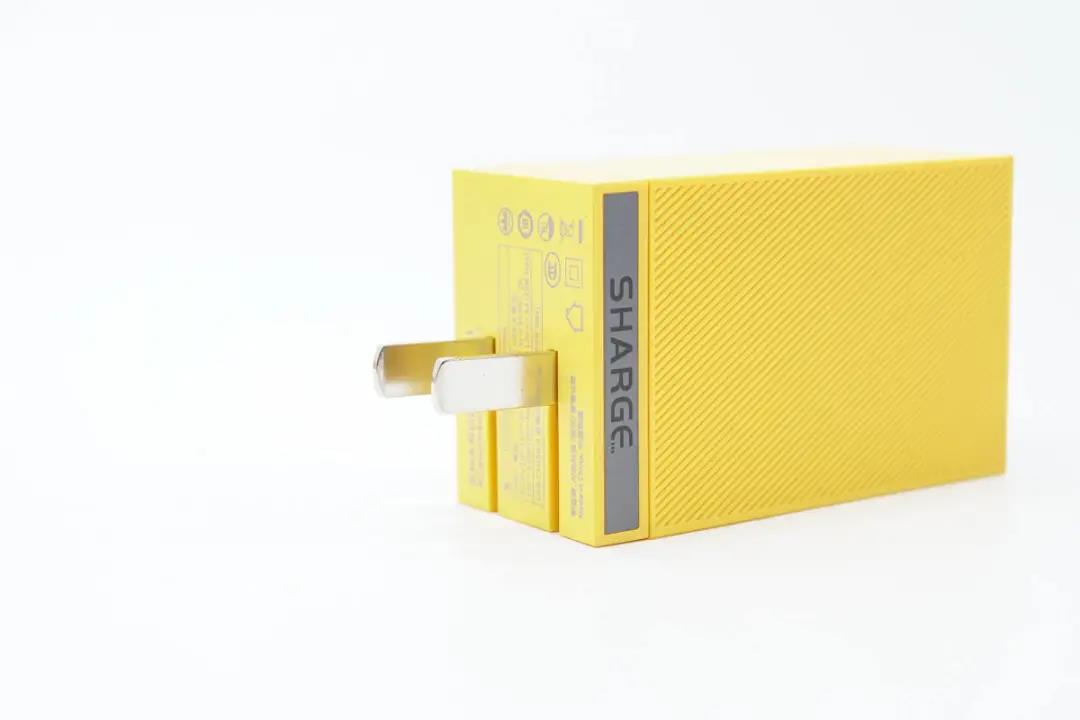

機身正背面采用獨特斜紋槽設計，幫助散熱和提升使用手感。底部鑲嵌銀灰鋁合金標貼，鐳雕SHARGE品牌logo。

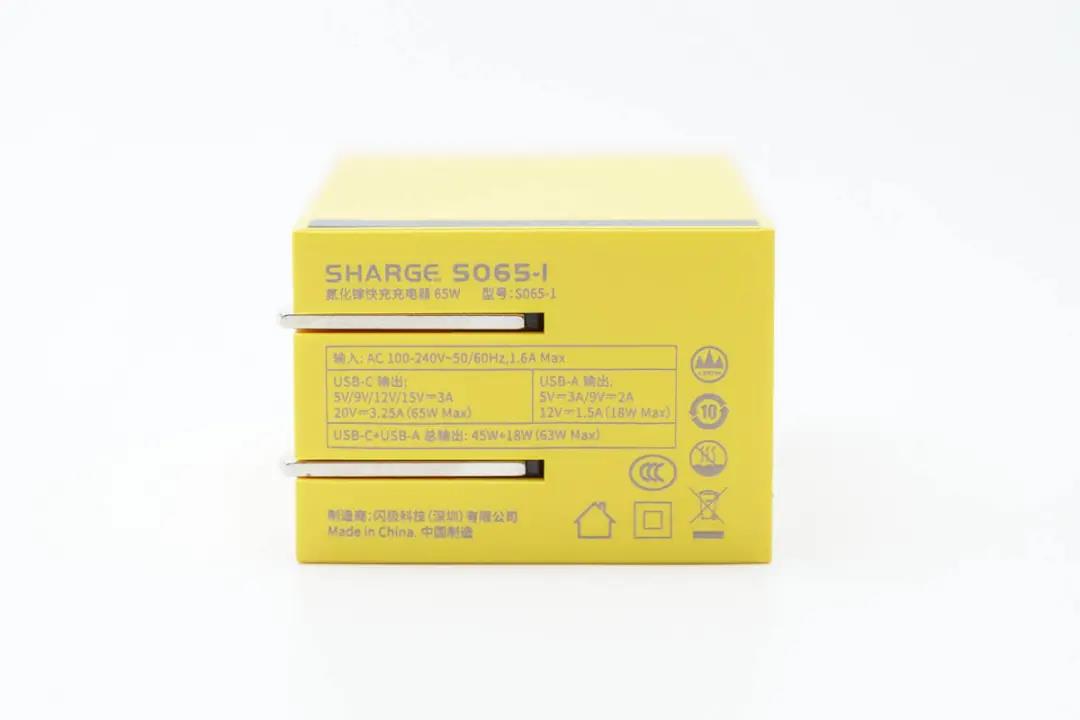

輸入端外殼上印有充電器參數

型號：S065-1

輸入：100-240V~50/60Hz 1.6A Max

輸出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：5V3A、9V2A、12V1.5A

USB-C+USB-A：45W+18W（63W Max）

制造商：閃極科技（深圳）有限公司

產品已經通過了3C認證。

充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

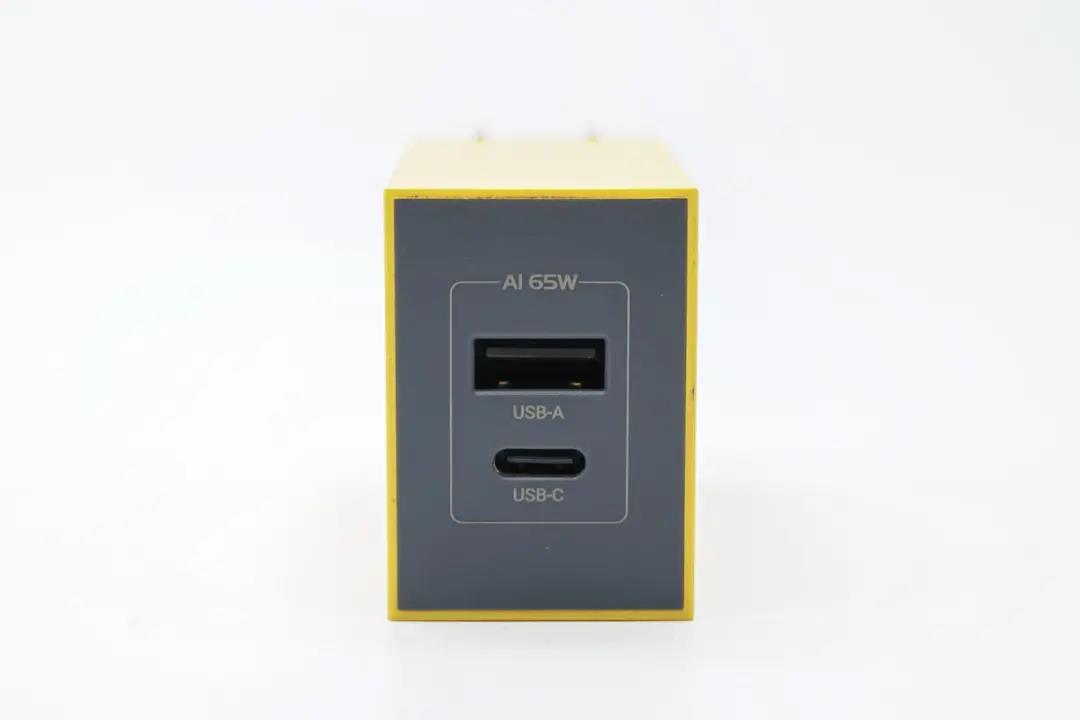

頂面采用黑色外殼設計，配有1A1C輸出接口，均為黑色膠芯。

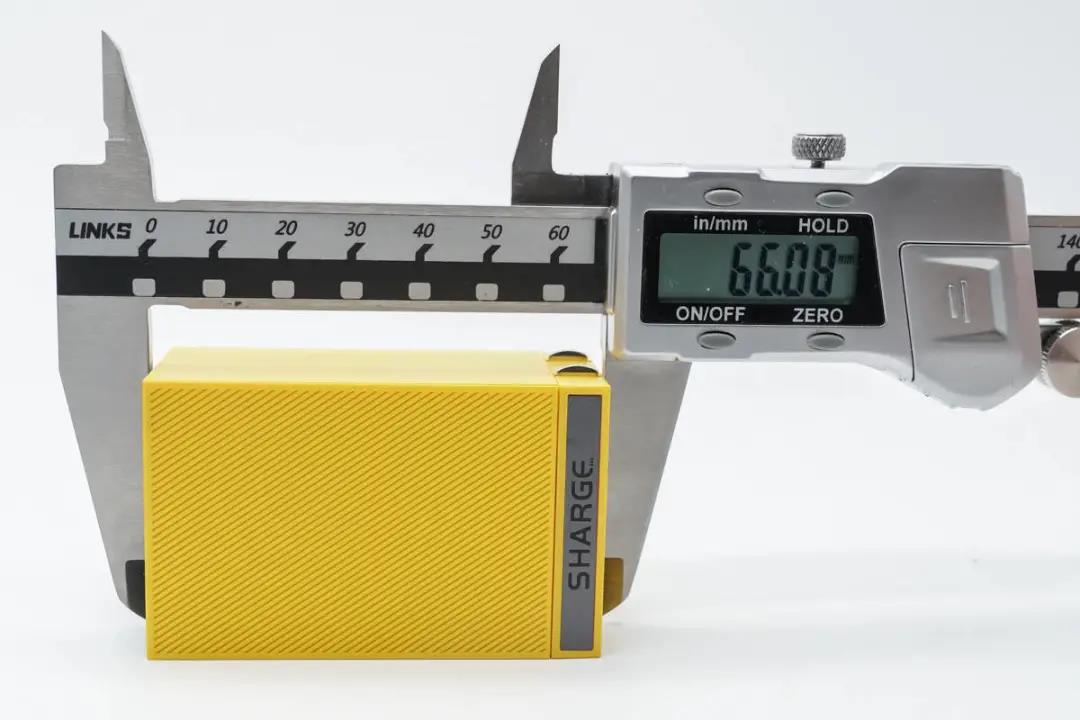

測得充電器機身高度為66.08mm。

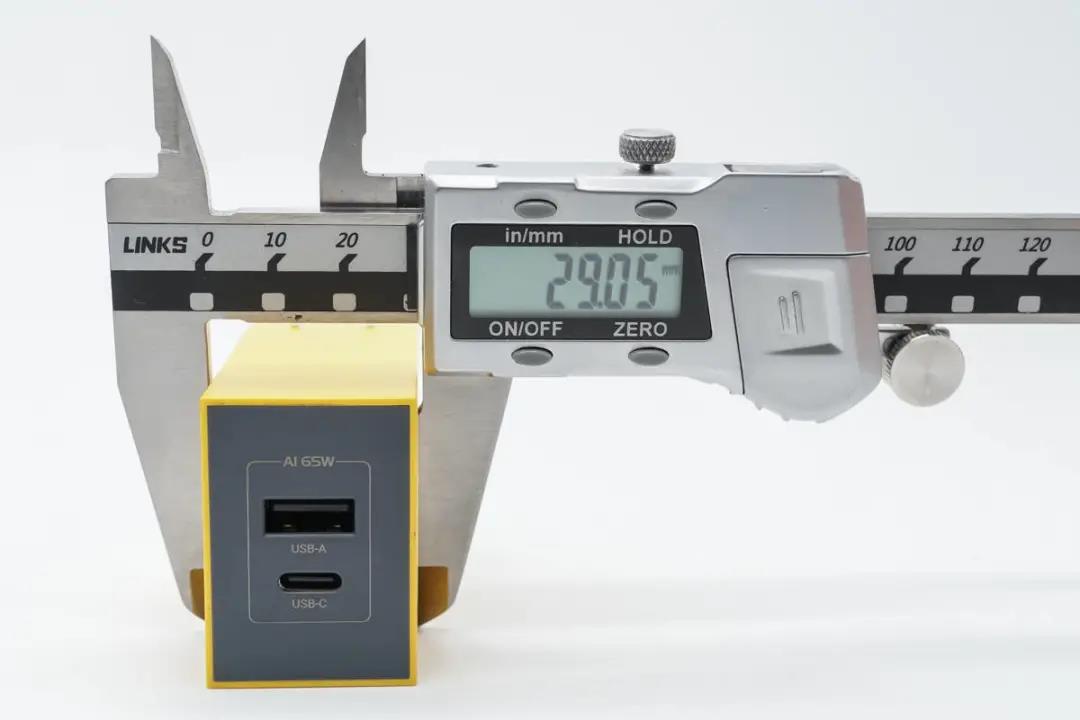

寬度為29.05mm。

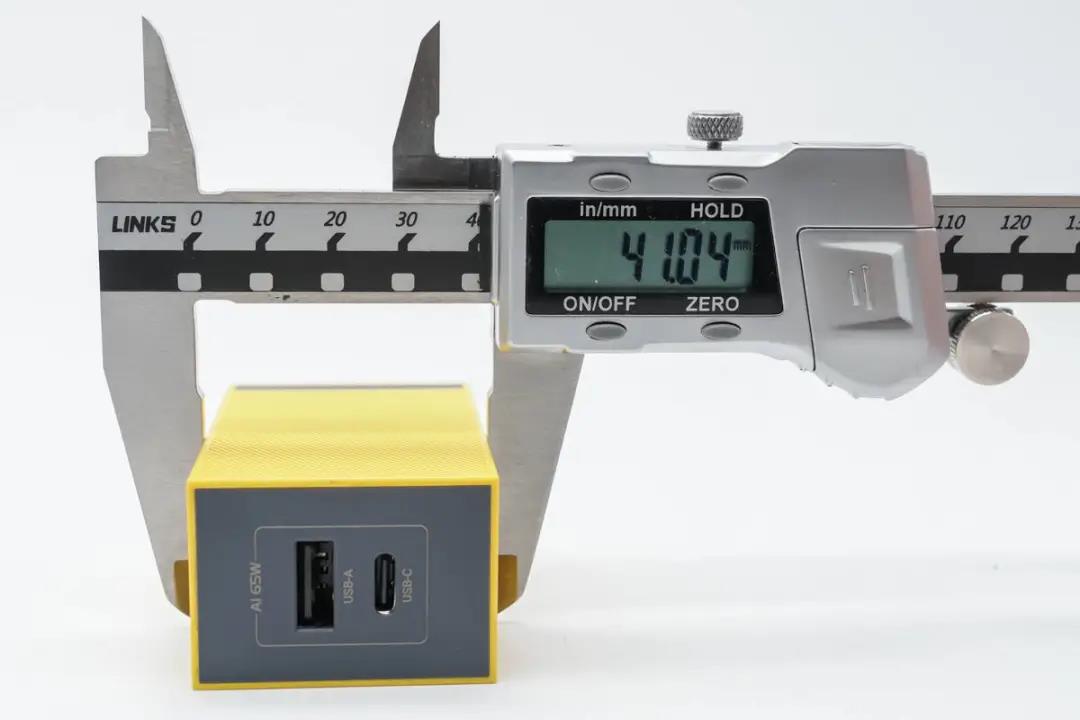

厚度為41.04mm。通過三維算得充電器體積約為78.78cm3，功率密度為0.83W/cm3。

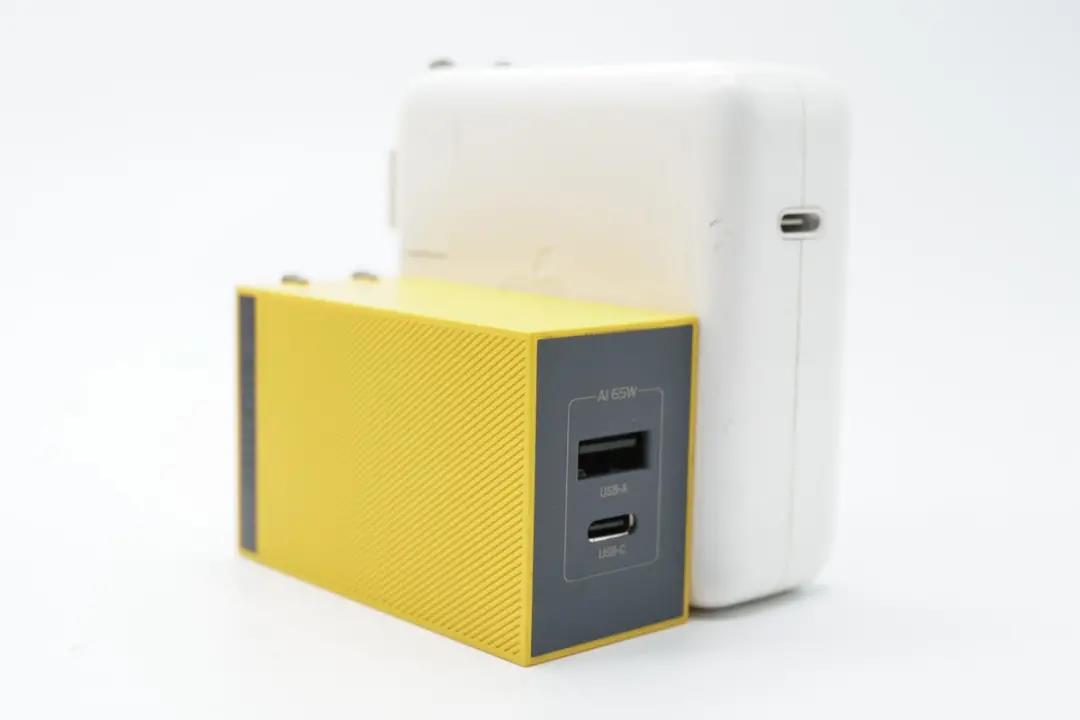

和蘋果61W充電器對比，體積優勢明顯。

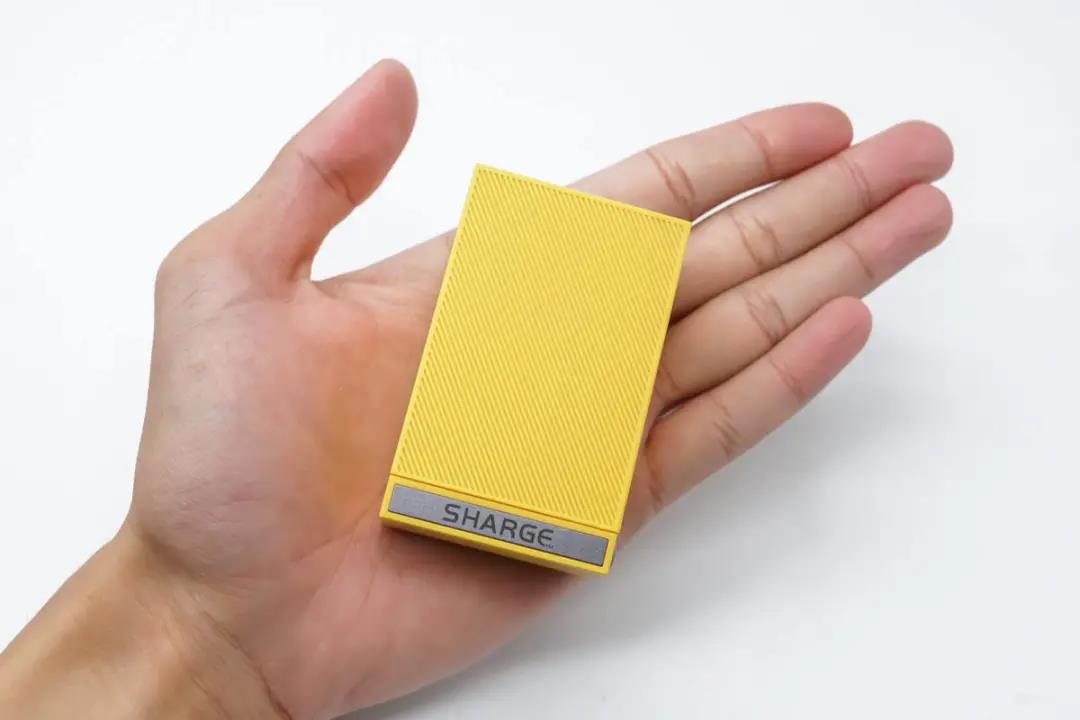

拿在手上的直觀感受，手感很好。

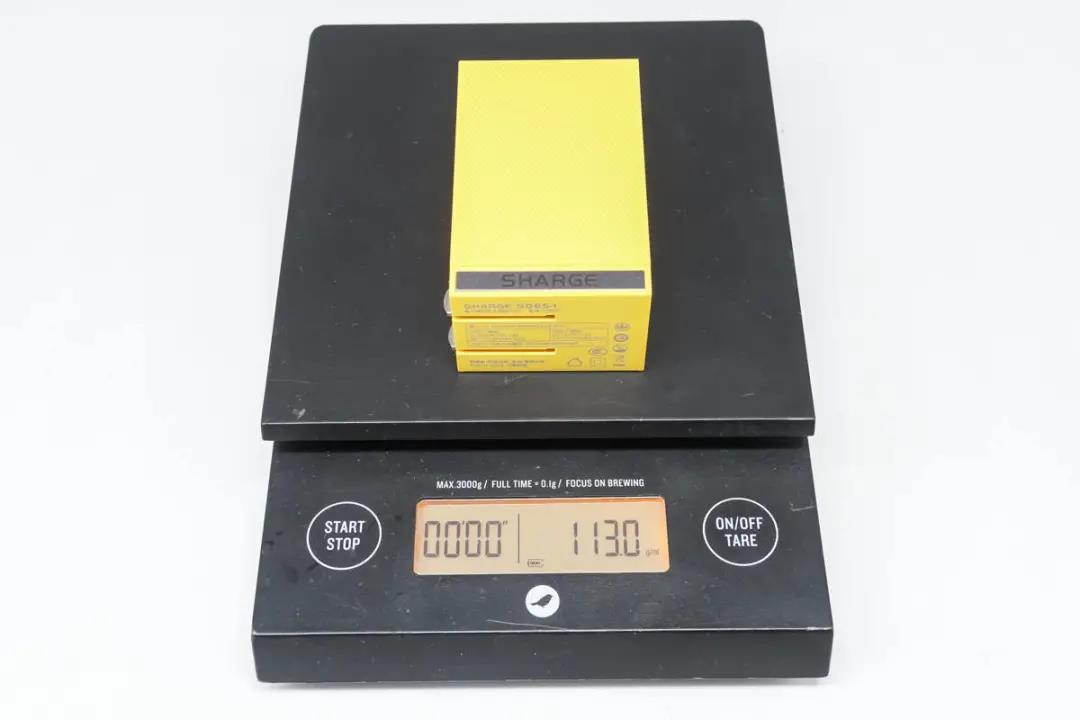

凈重約為113g。

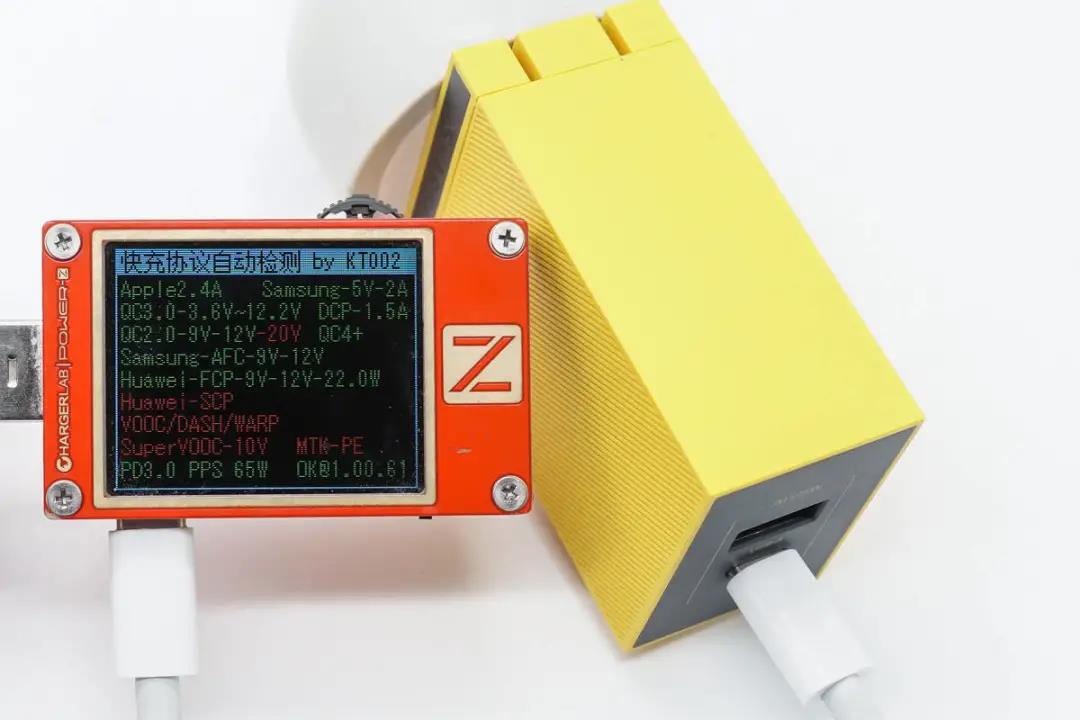

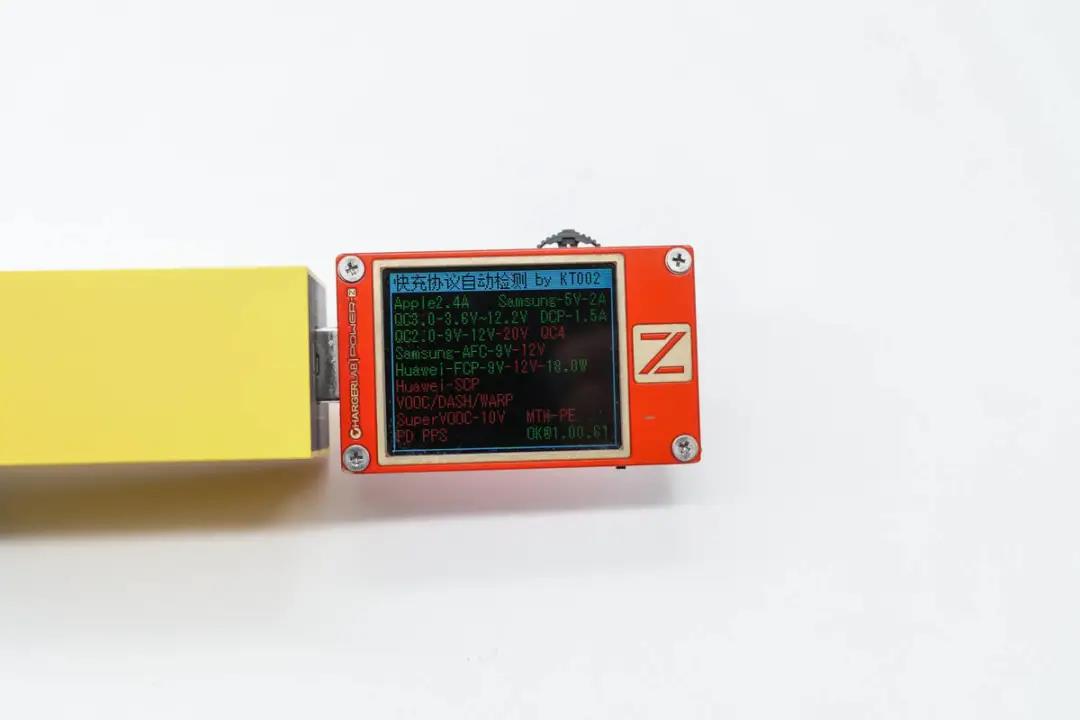

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

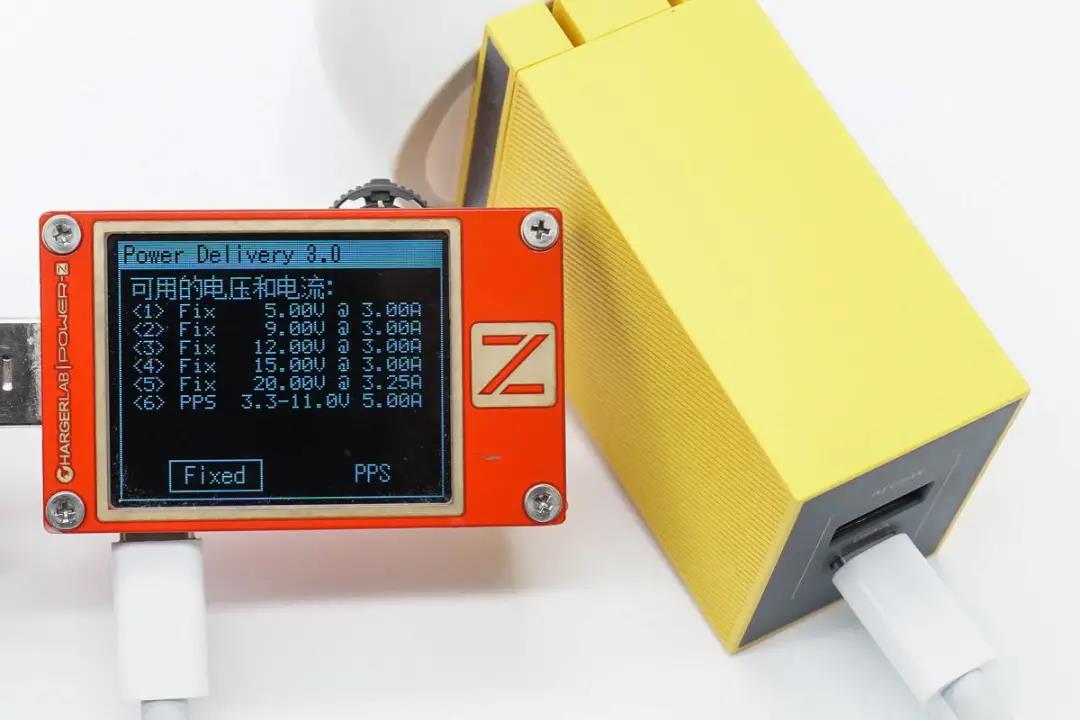

PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

另外測得USB-A口支持QC2.0/3.0、AFC、FCP快充協議。

二、閃極65W氮化鎵充電器拆解

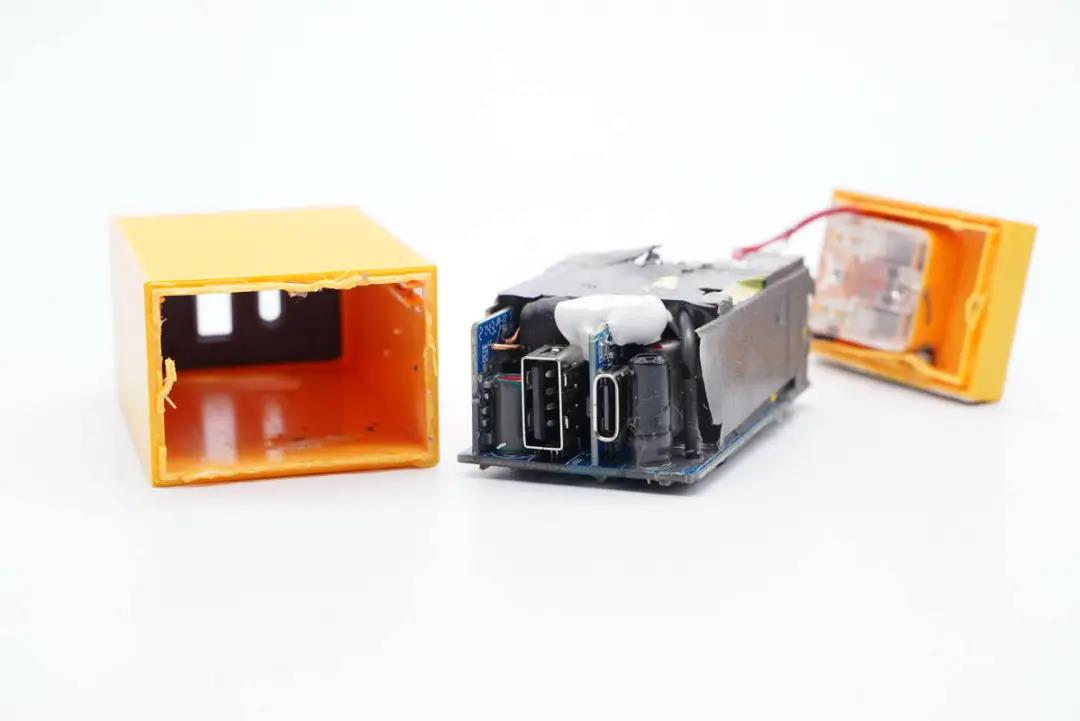

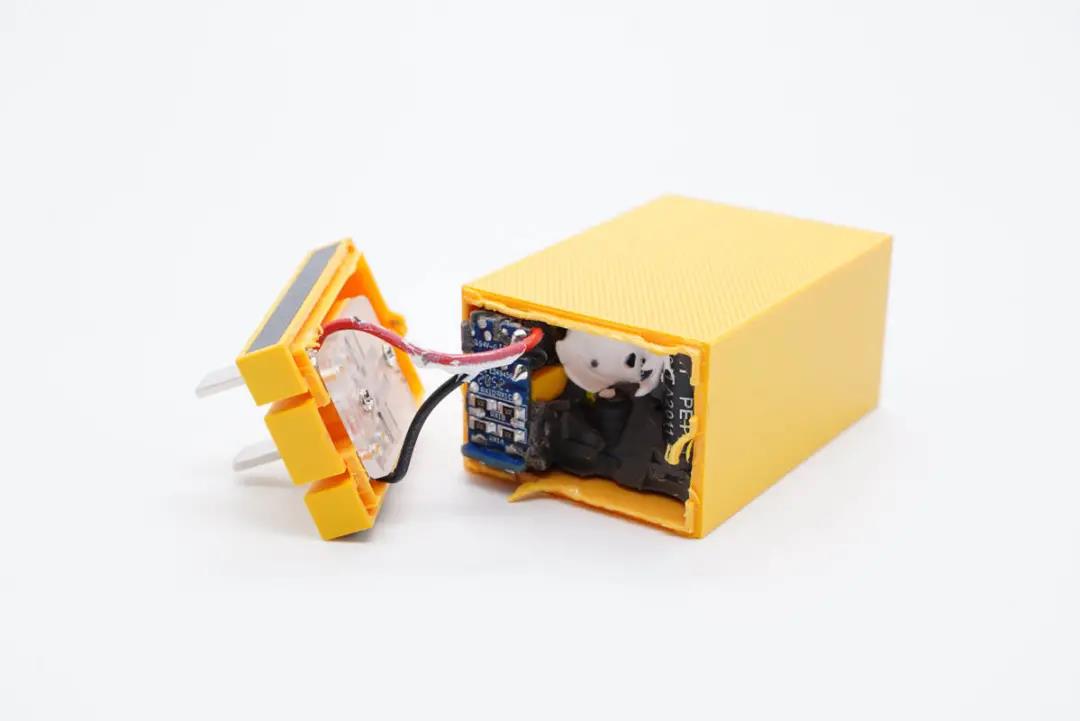

將充電器外殼拆開，輸入端設有小板，導線和小板連接。

PCBA模塊灌膠處理，提高導熱性、耐候性以及機械強度，散熱好，經久耐用。

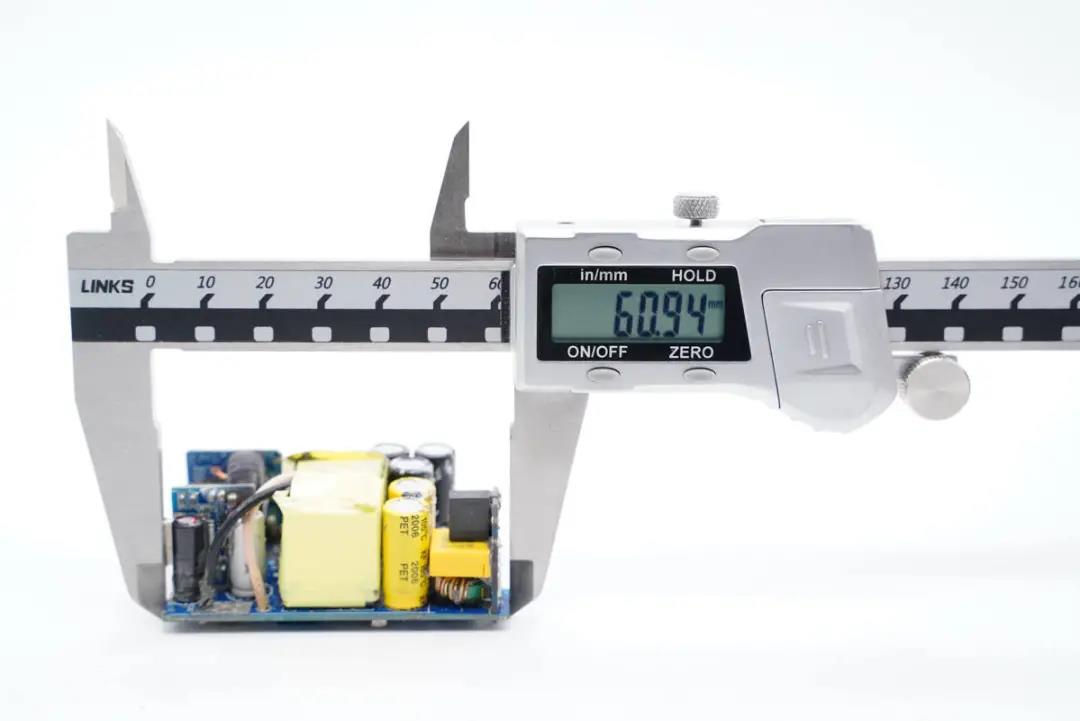

測得模塊長度為60.94mm。

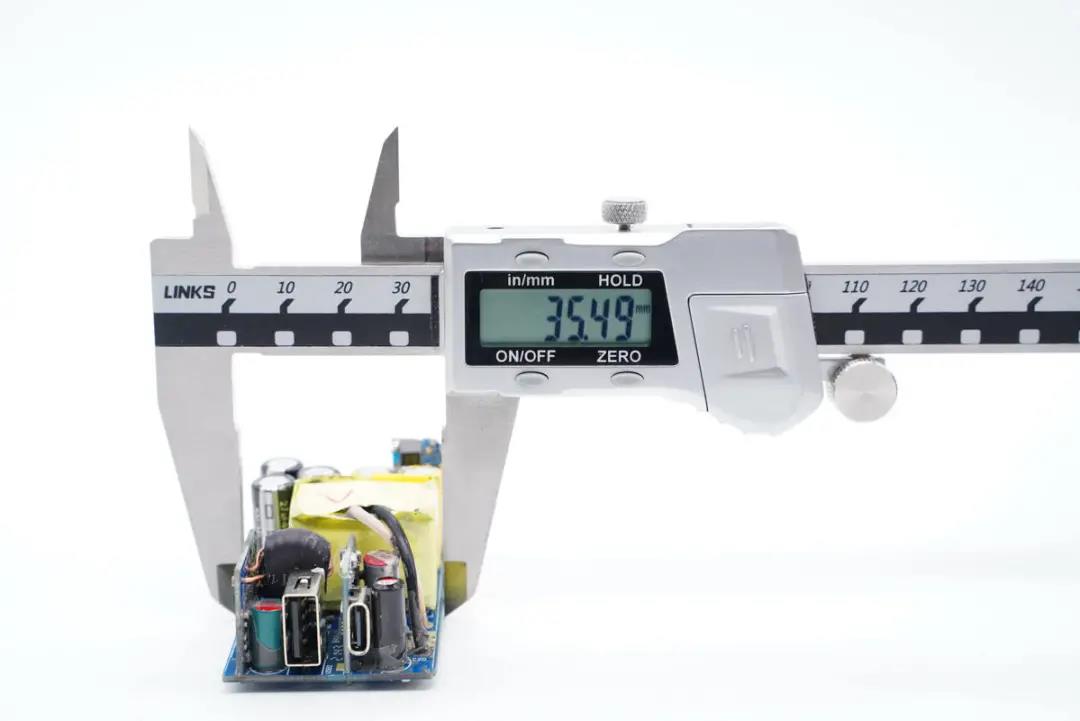

寬度為35.49mm。

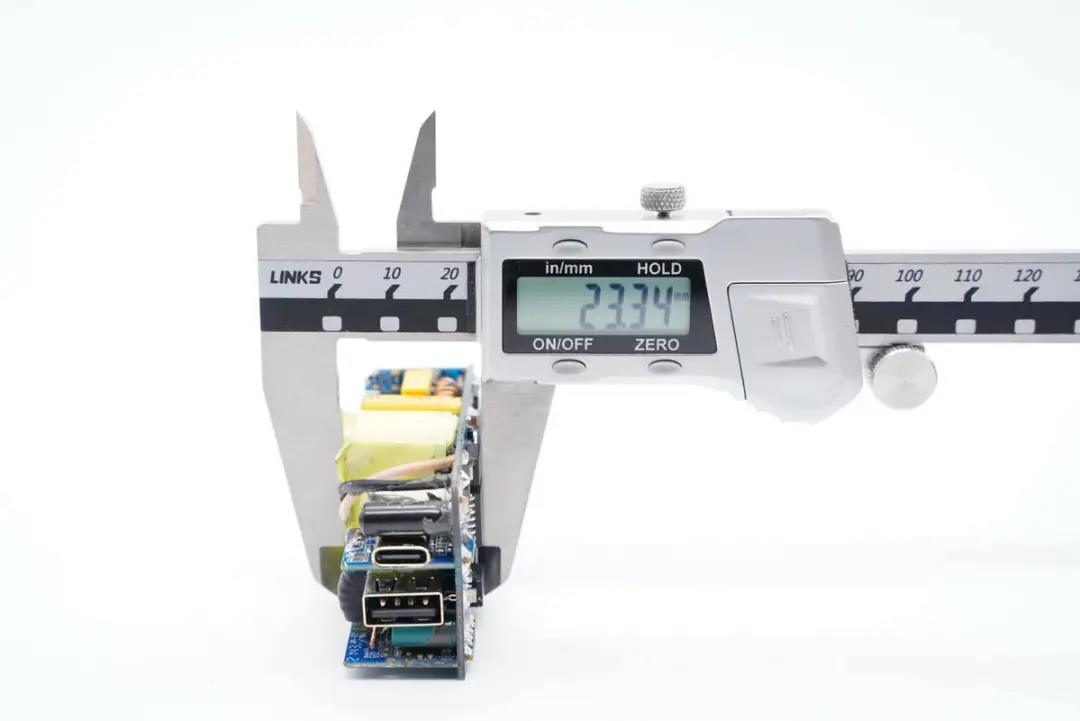

厚度為23.34mm。

主板正面一覽，元器件布局層次分明，輸入輸出端均設有小板。

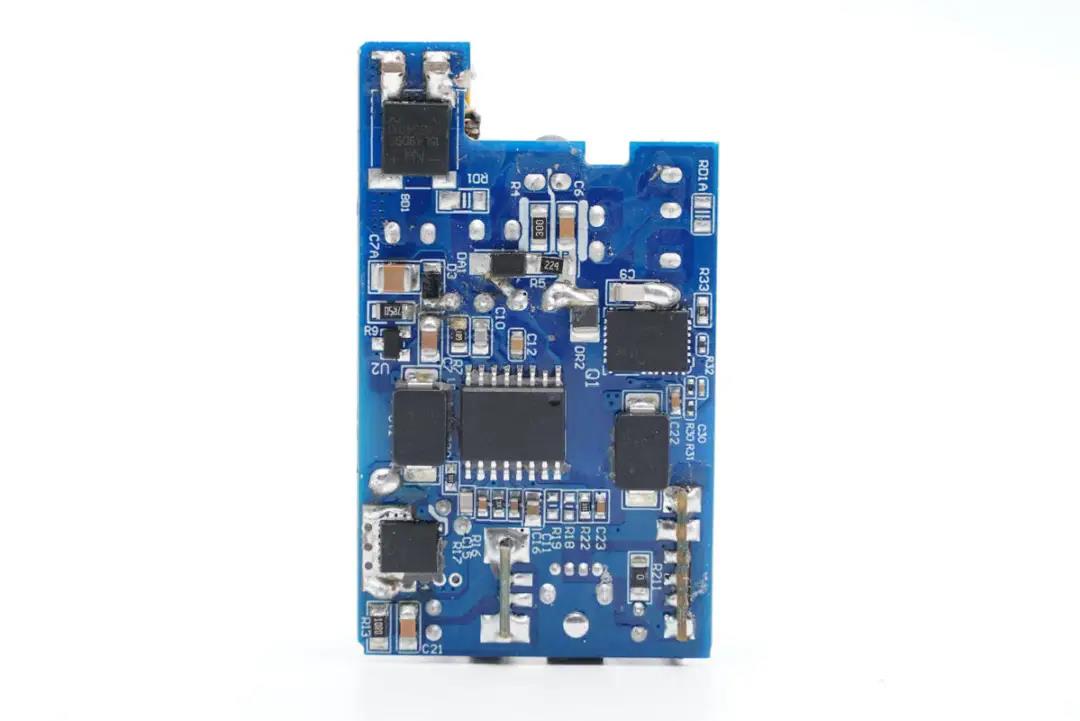

板子背面一覽，整流橋、開關電源控制器、氮化鎵功率芯片、同步整流管以及兩顆貼片Y電容。

通過觀察發現，這款充電器采用高頻QR電源架構，USB-C口由協議芯片控制輸出電壓，USB-A口進行同步整流二次降壓后協議控制輸出。下面我們從輸入端開始了解各器件的信息。

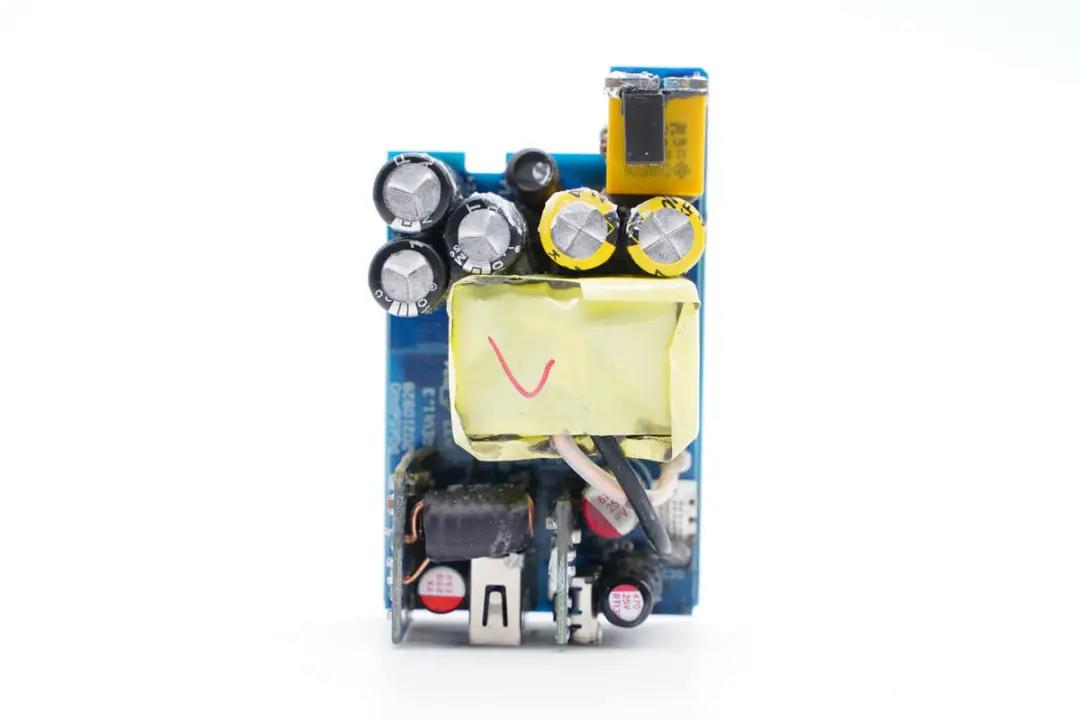

輸入端一覽，主板上設有工字電感和多顆高壓濾波電解電容。

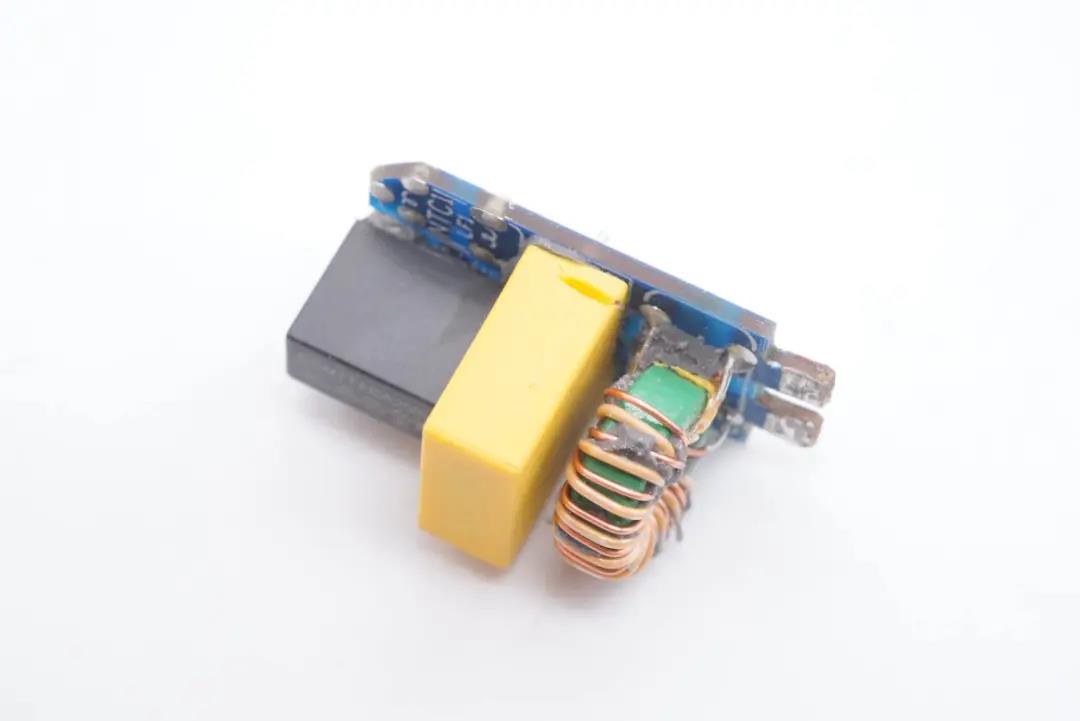

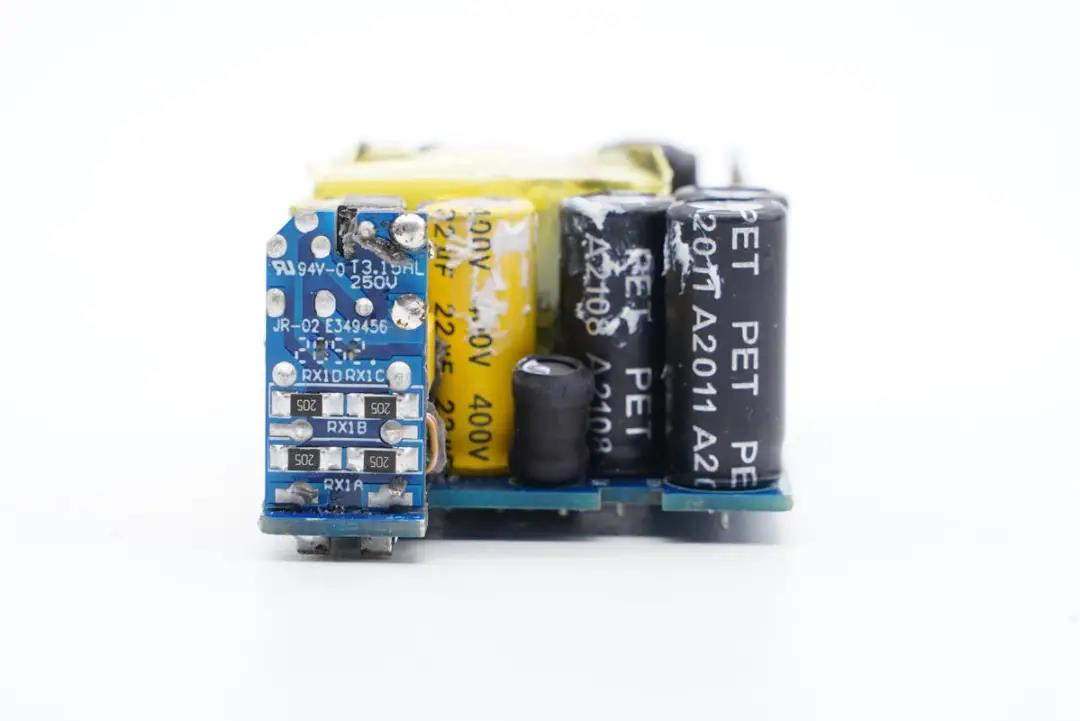

將小板拆下，正面設有延時保險絲、安規X電容以及共模電感。

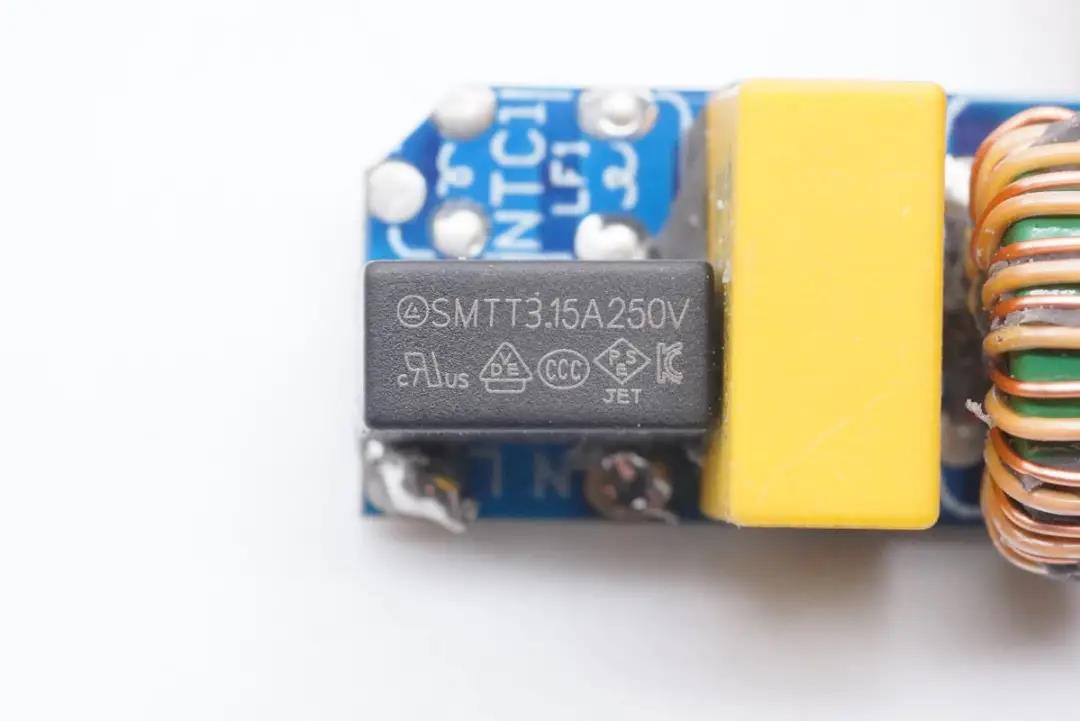

延時保險絲規格為3.15A 250V。

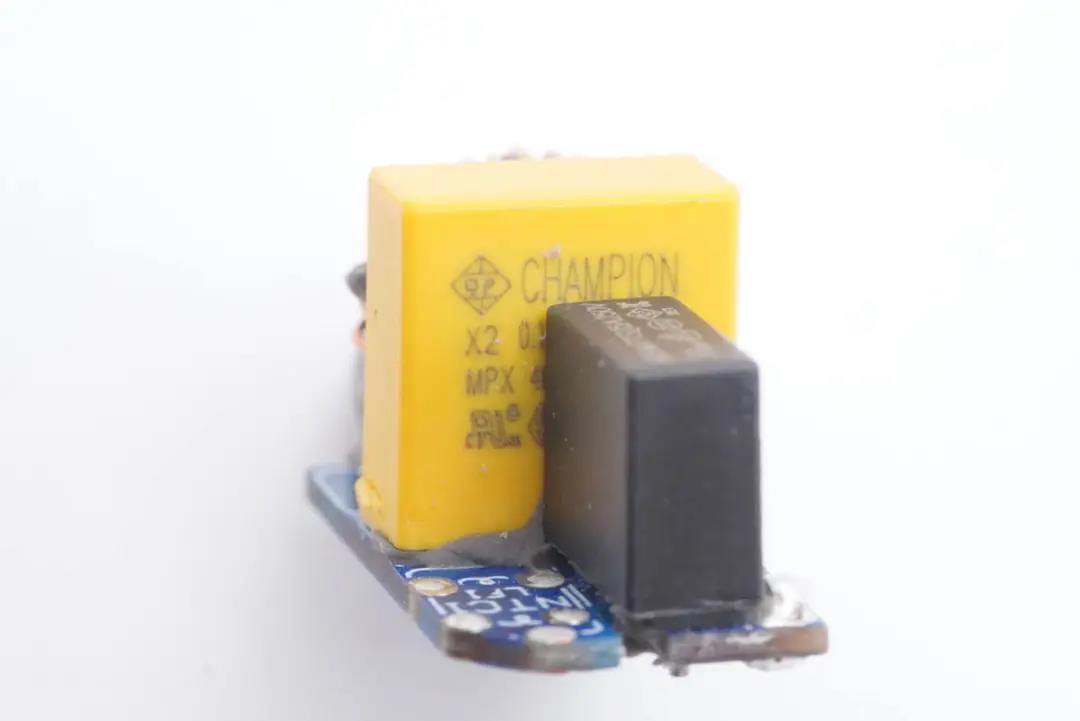

安規X電容來自CHAMPION全鵬電子，容量0.1μF。

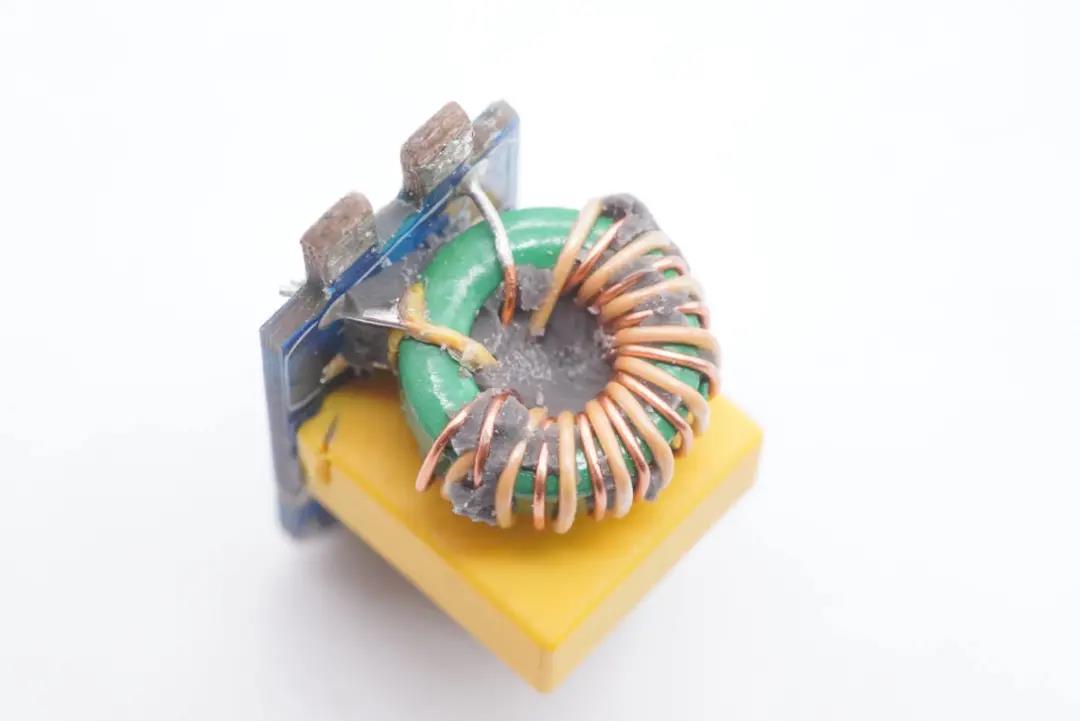

共模電感雙線繞制，用于濾除EMI干擾。

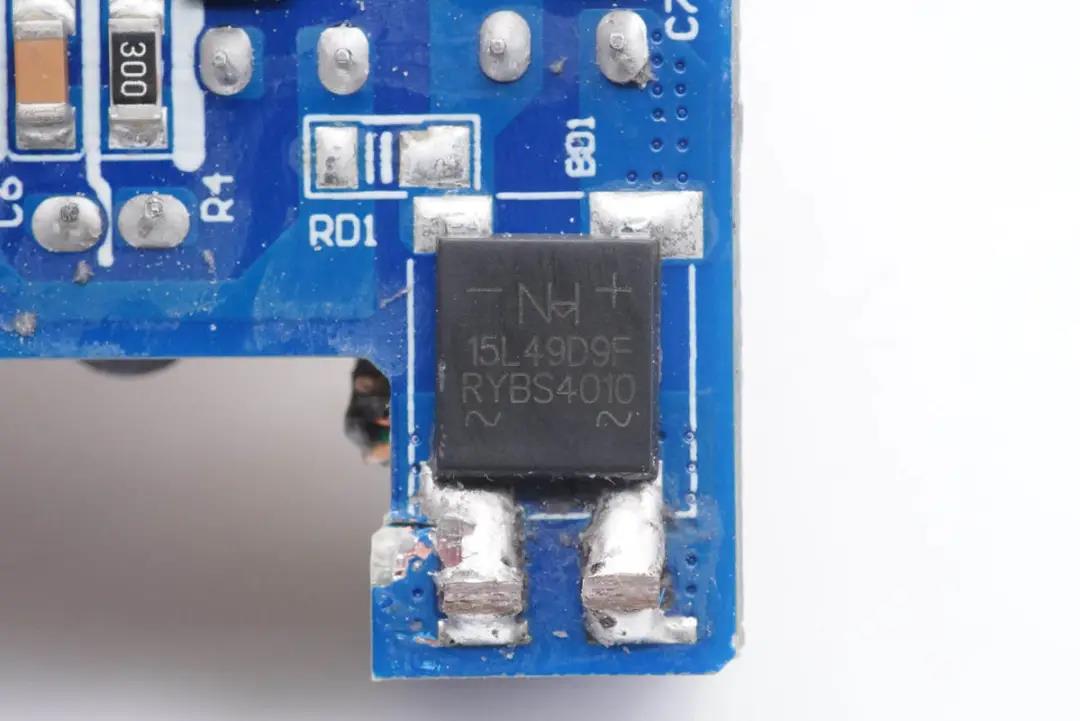

紐航RYBS4010整流橋特寫。

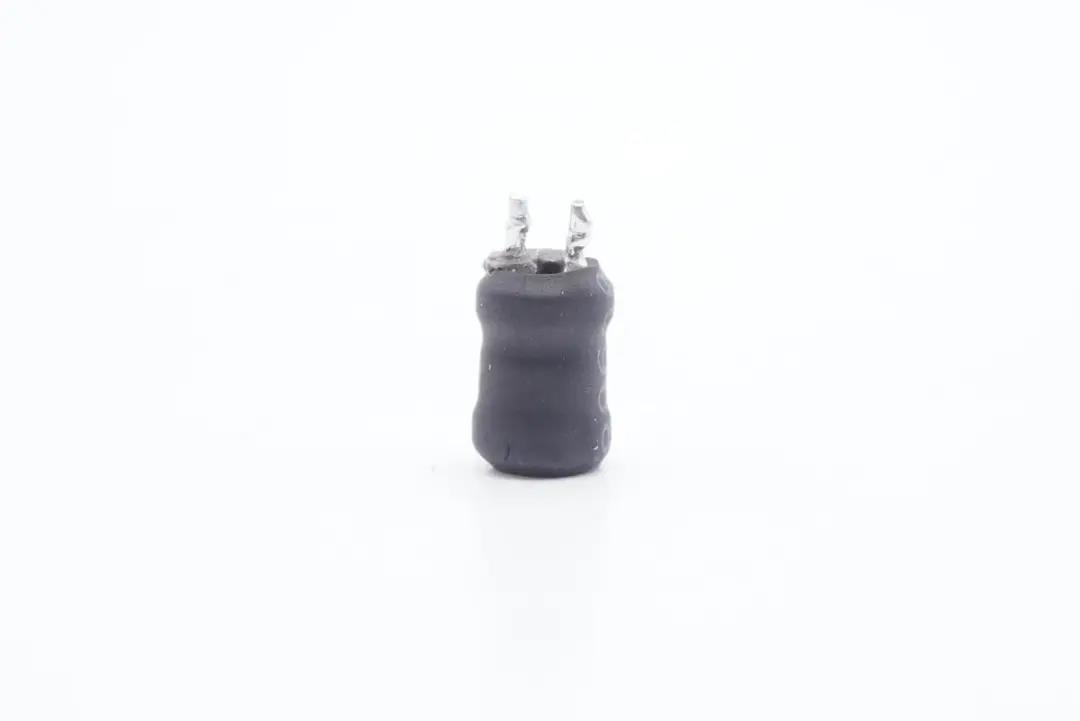

工字電感外套絕緣管。

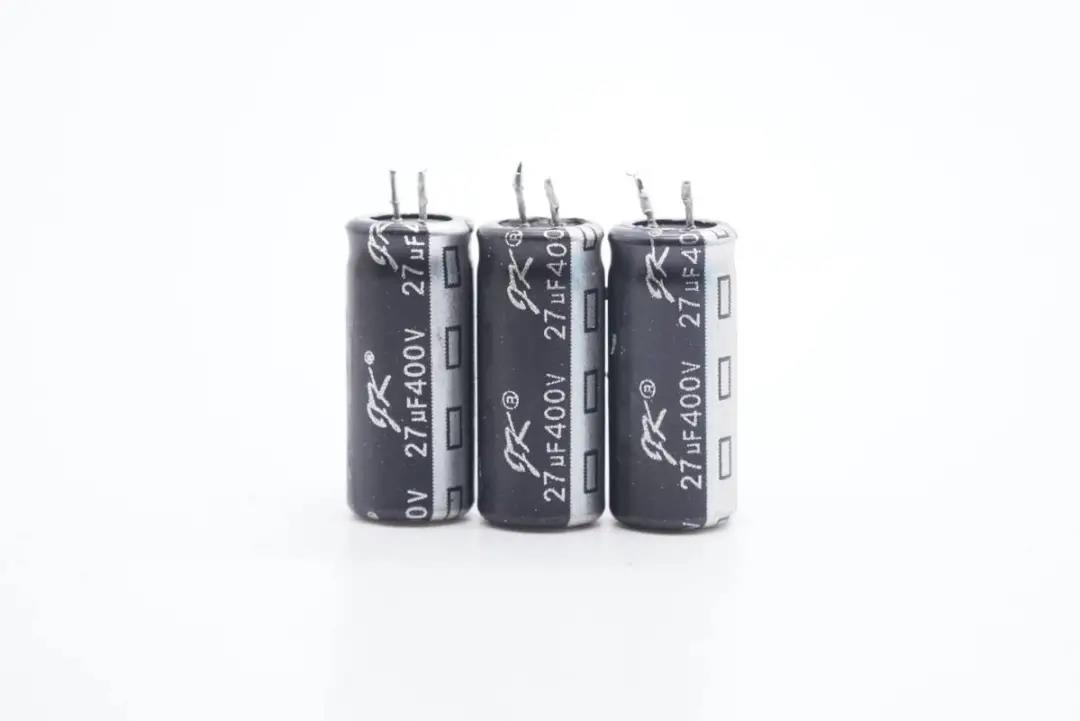

三顆黑色高壓濾波電解電容來自軍康，規格都是400V 27μF。

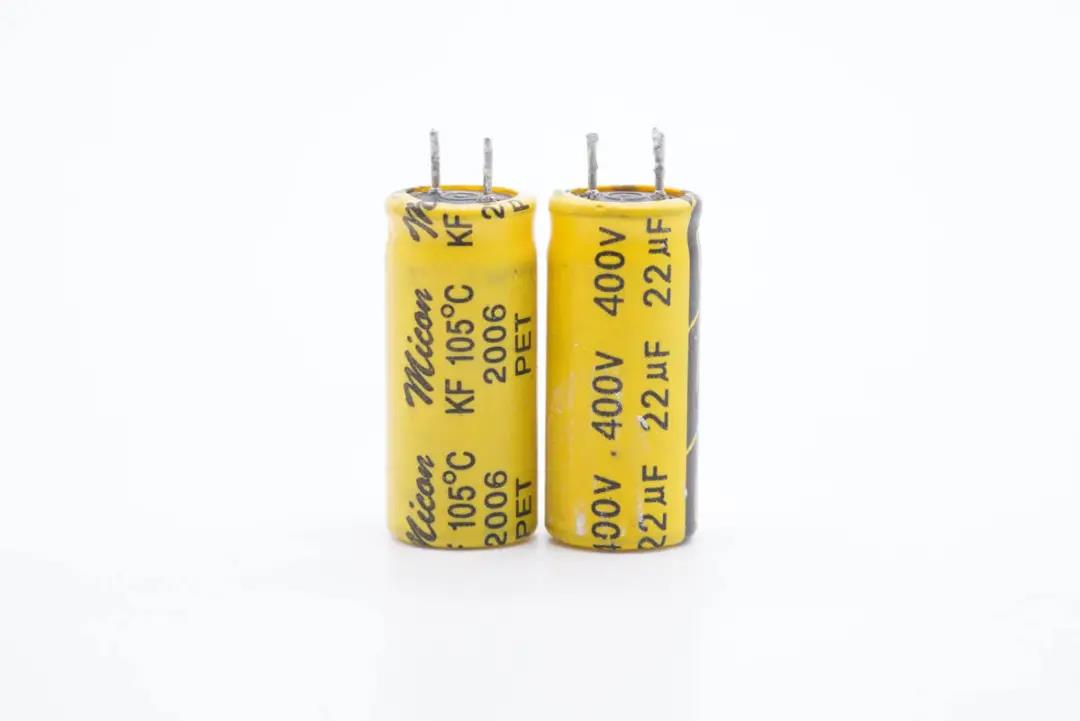

另外兩顆黃色高壓濾波電解電容來自micon明月光，規格為400V 22μF。

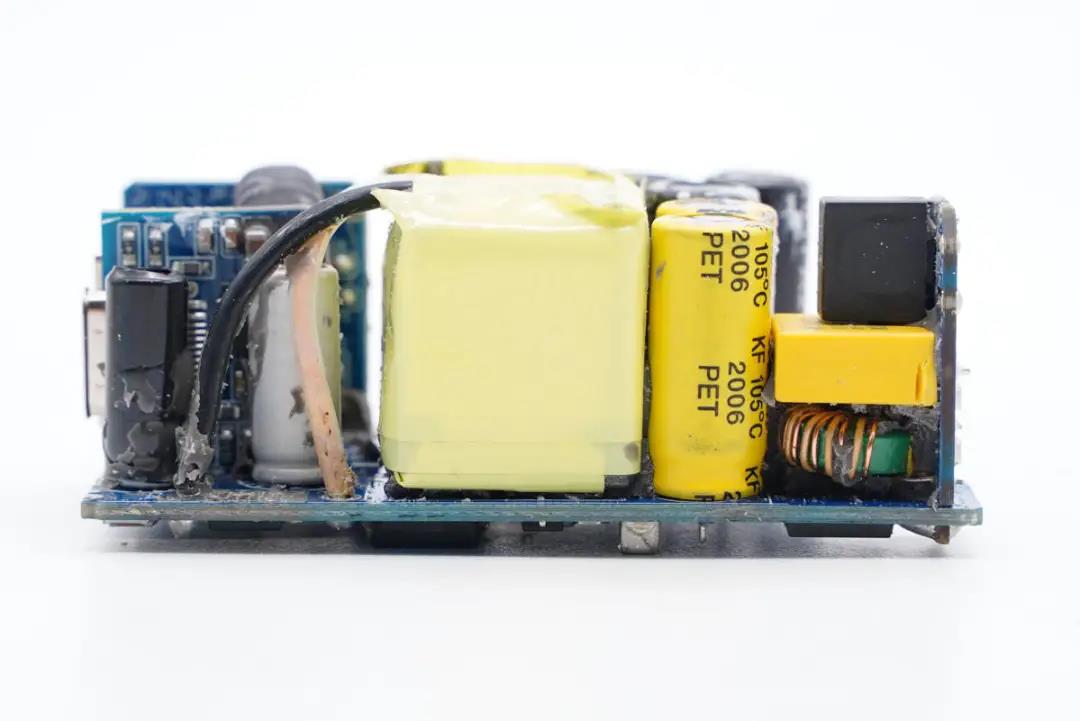

中間區域設有變壓器，變壓器左邊還有兩顆輸出濾波固態電容，其中一顆做了絕緣處理。

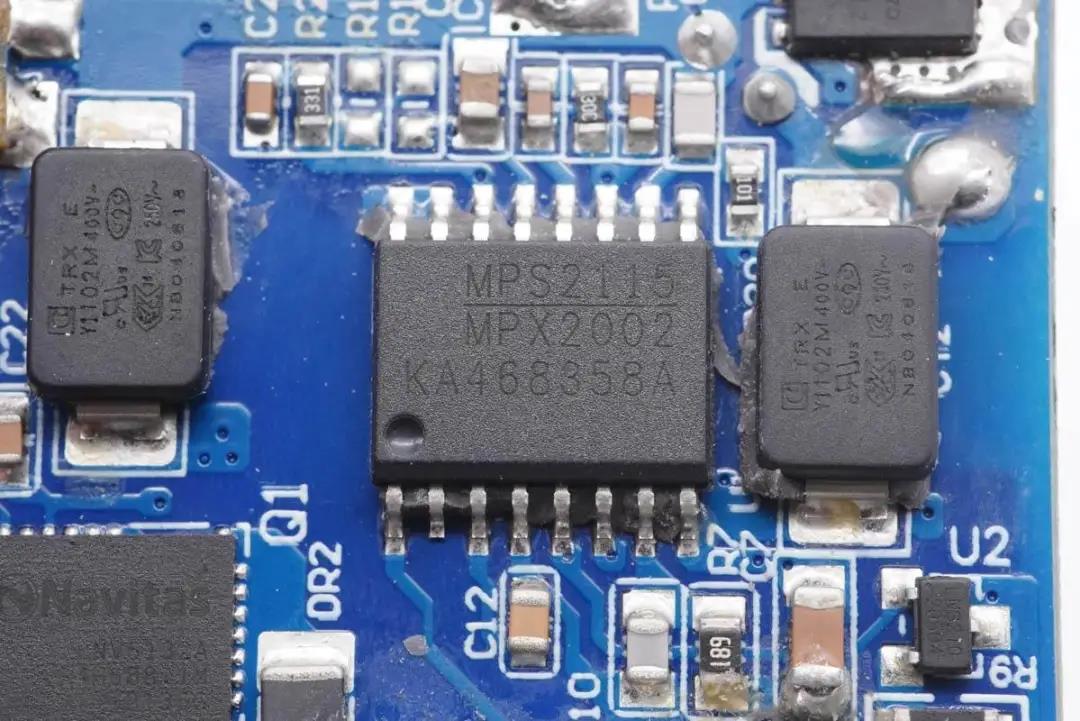

開關電源主控芯片采用MPS MPX2002，這是一顆集成原邊控制電路和副邊同步整流驅動的全集成反激控制器。

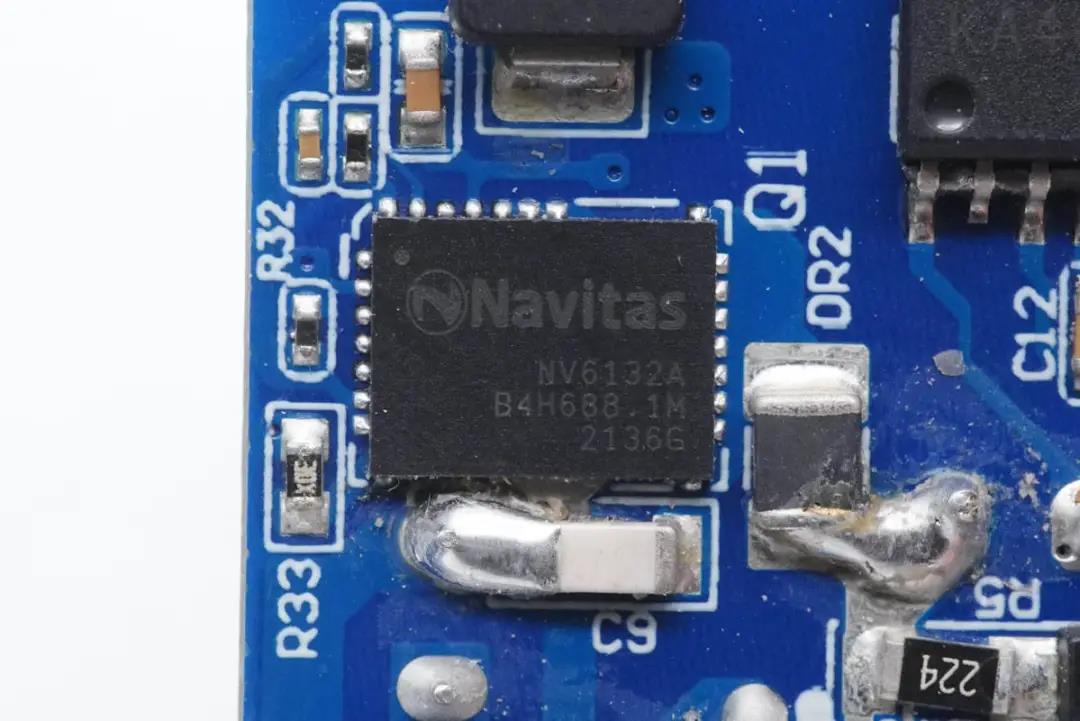

氮化鎵功率芯片采用納微NV6132A，該芯片內置驅動器以及高精度無損耗電流采樣電路，450mΩ導通電阻，耐壓650V，支持2MHz開關頻率，采用6*8mm QFN封裝，節省面積，得益于NV6132A內置驅動器以及無需外置電流采樣電阻，更加節省PCB空間。

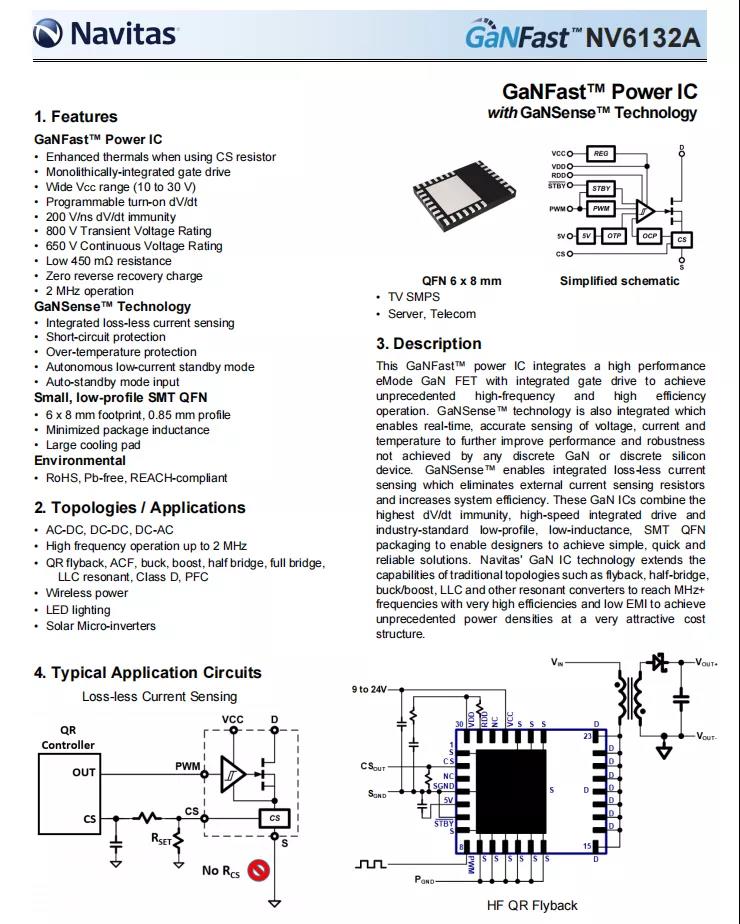

納微 NV6132A 詳細資料。

充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被戴爾60W氮化鎵快充、OPPO 50Ｗ餅干氮化鎵快充、小米65W 1A1C氮化鎵快充充電器、努比亞65W氘鋒三口氮化鎵快充、聯想YOGA 130W雙USB-C口快充、安克65W氮化鎵充電器（英雄聯盟版）等知名品牌的數十款產品采用。

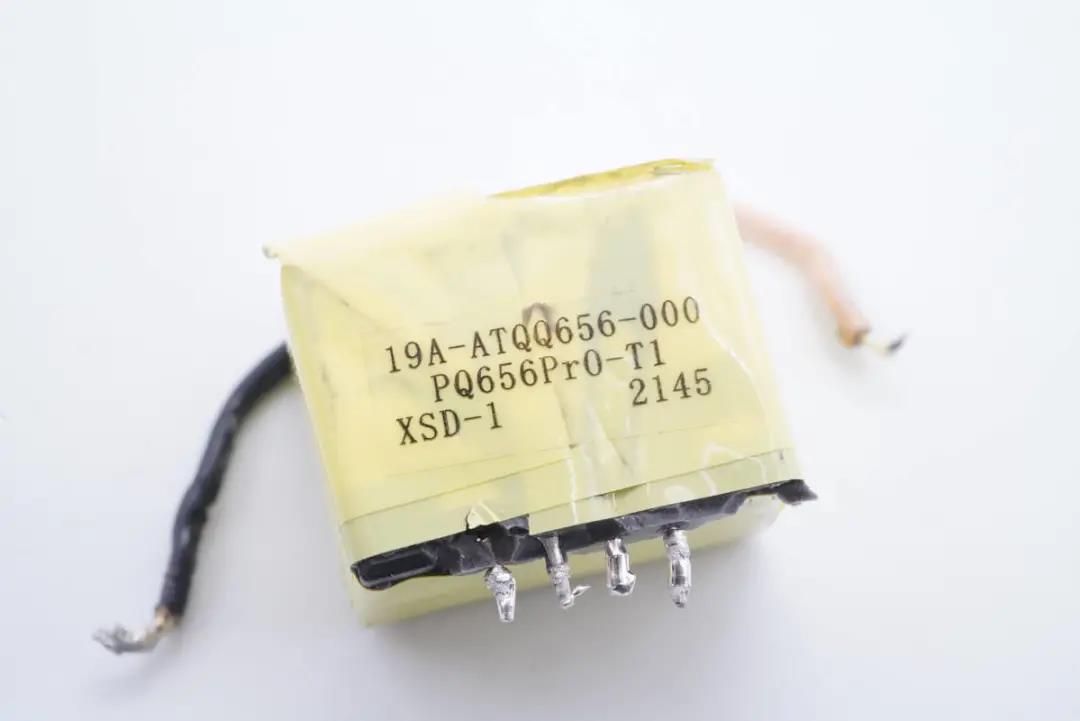

變壓器特寫。

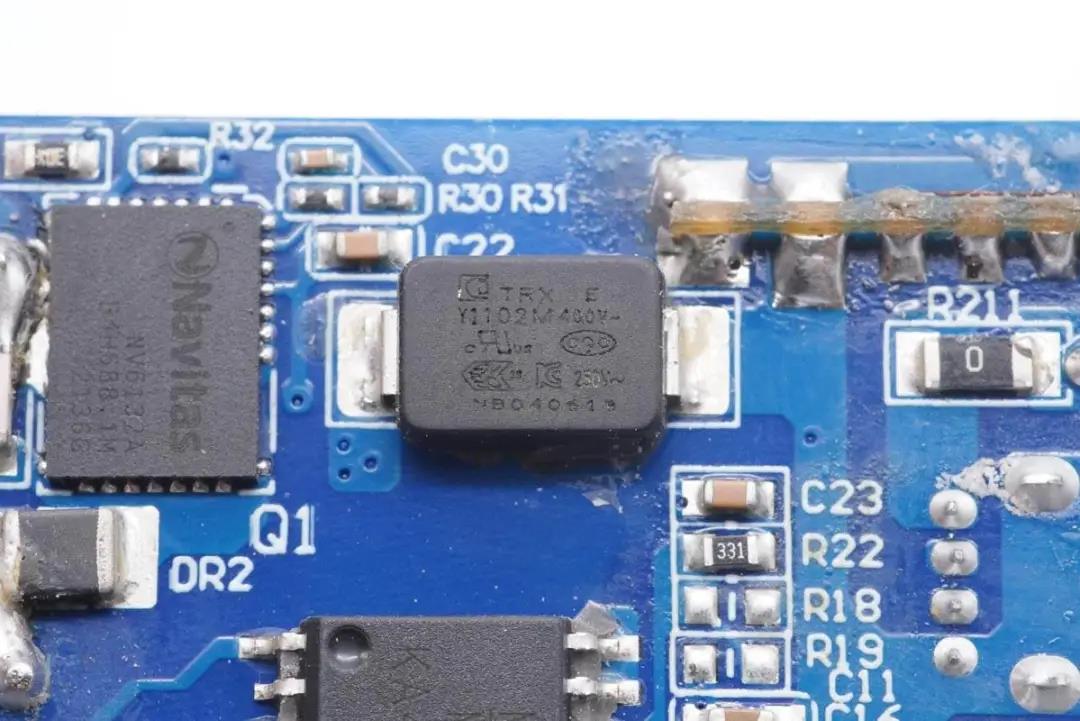

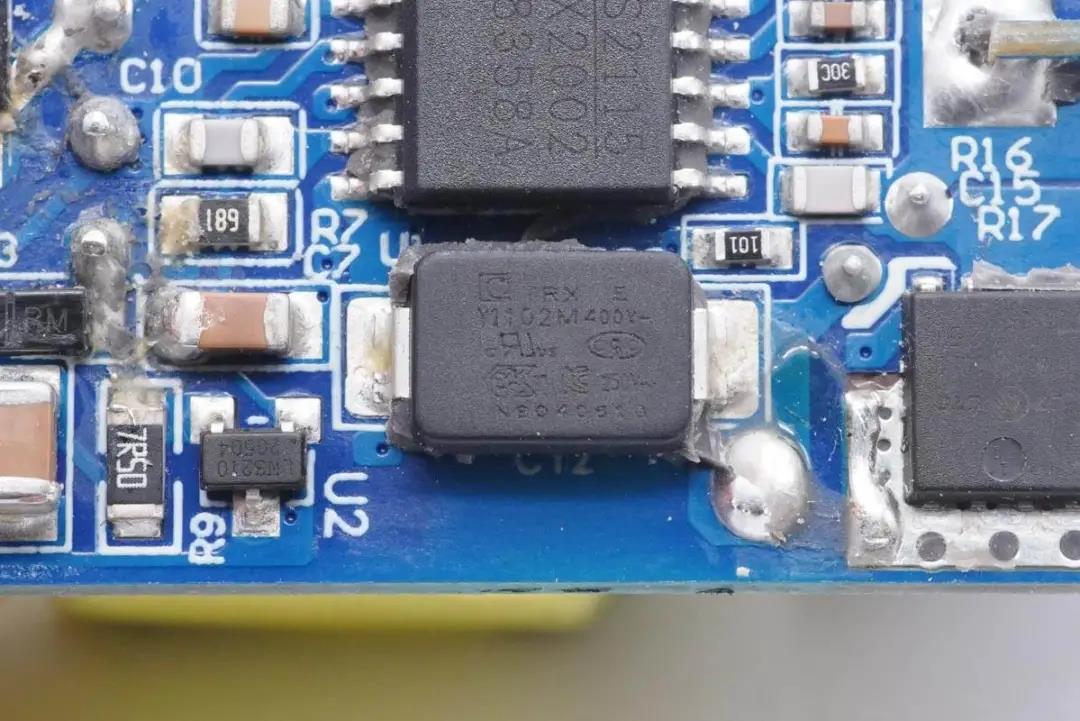

貼片Y電容來自四川特銳祥科技股份有限公司，TMY1102M，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

另一顆特銳祥貼片Y電容特寫。

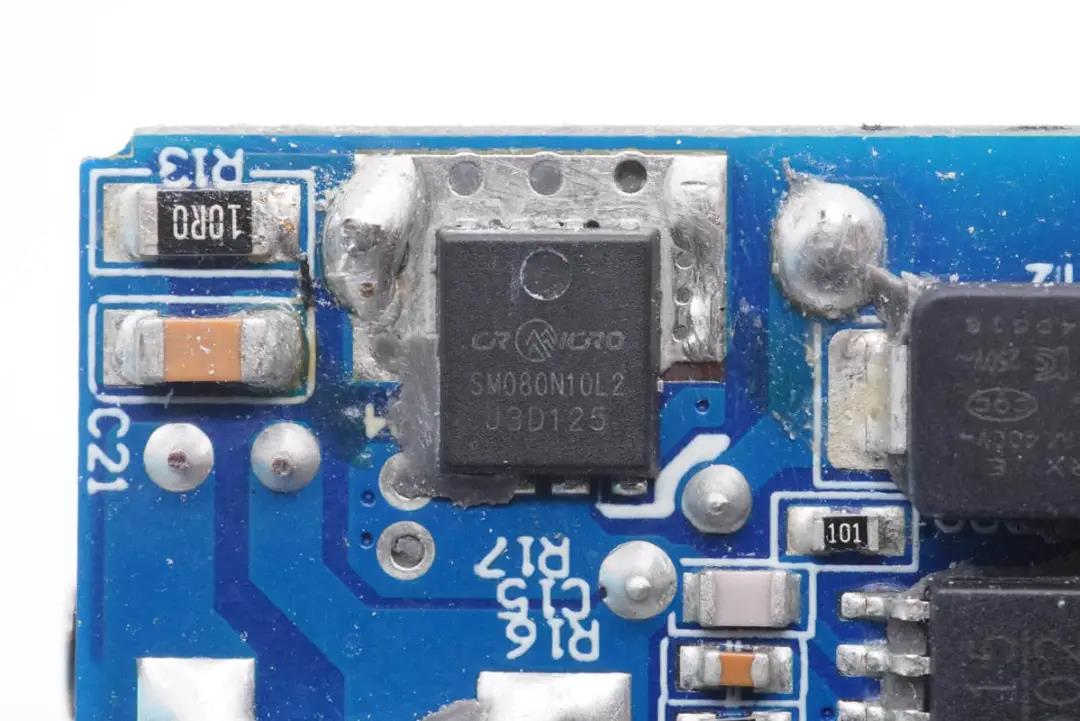

同步整流管采用華潤微SM080N10L2，NMOS，耐壓100V，DFN5x6封裝。

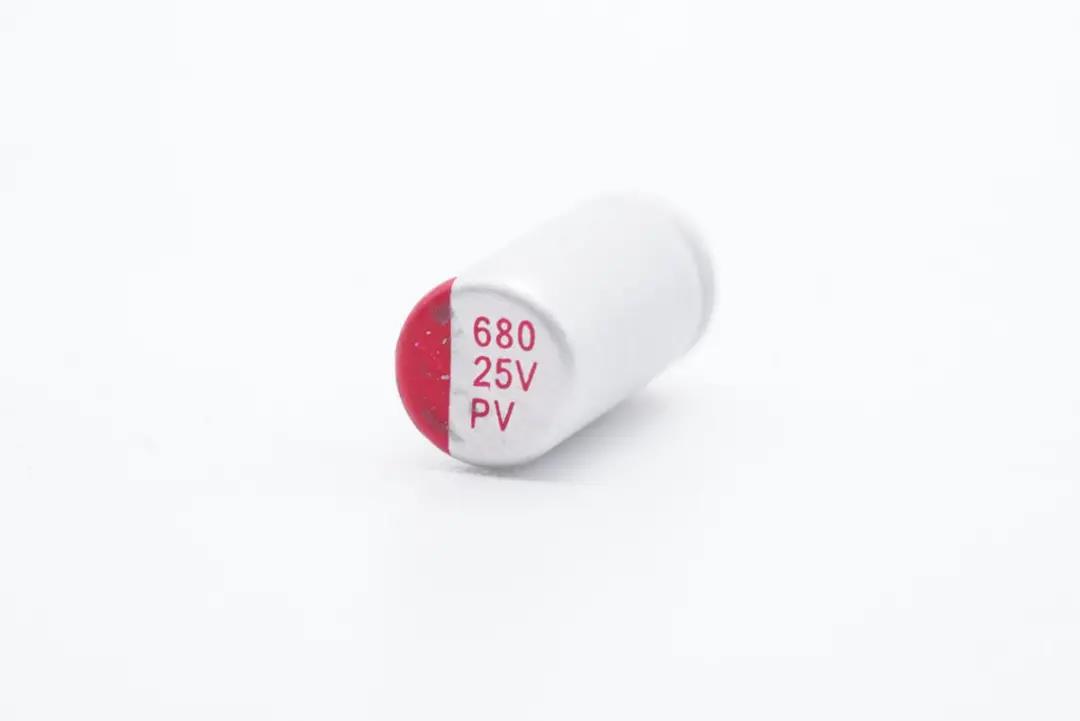

輸出濾波固態電容特寫，規格為25V 680μF。

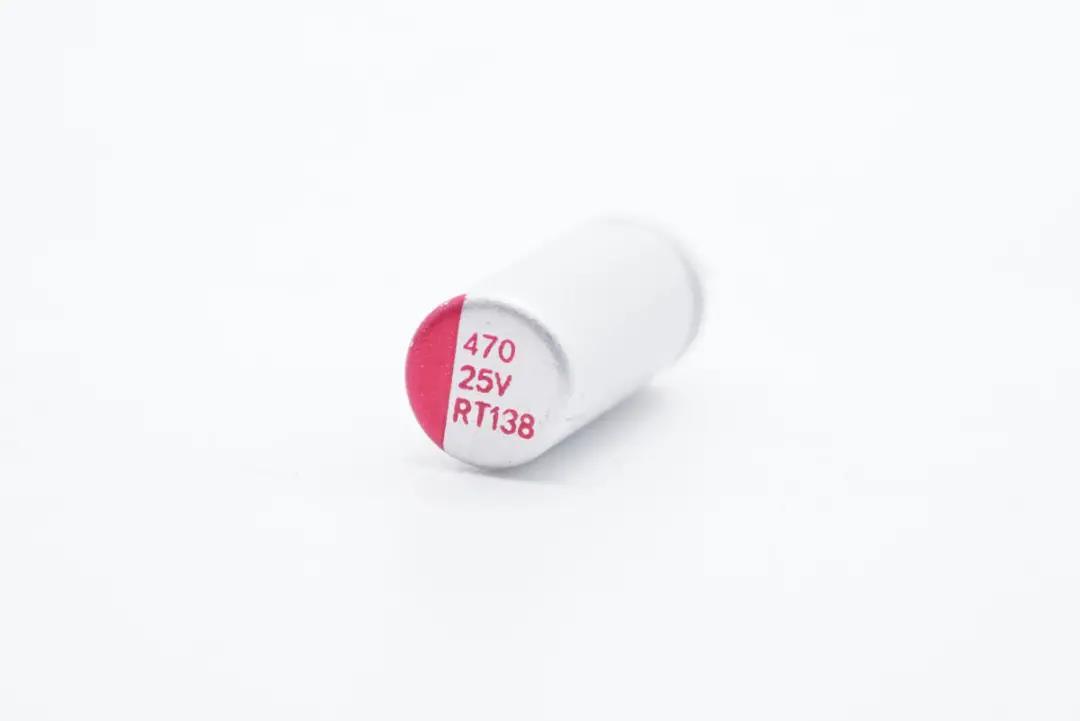

另一顆固態電容規格為25V 470μF。

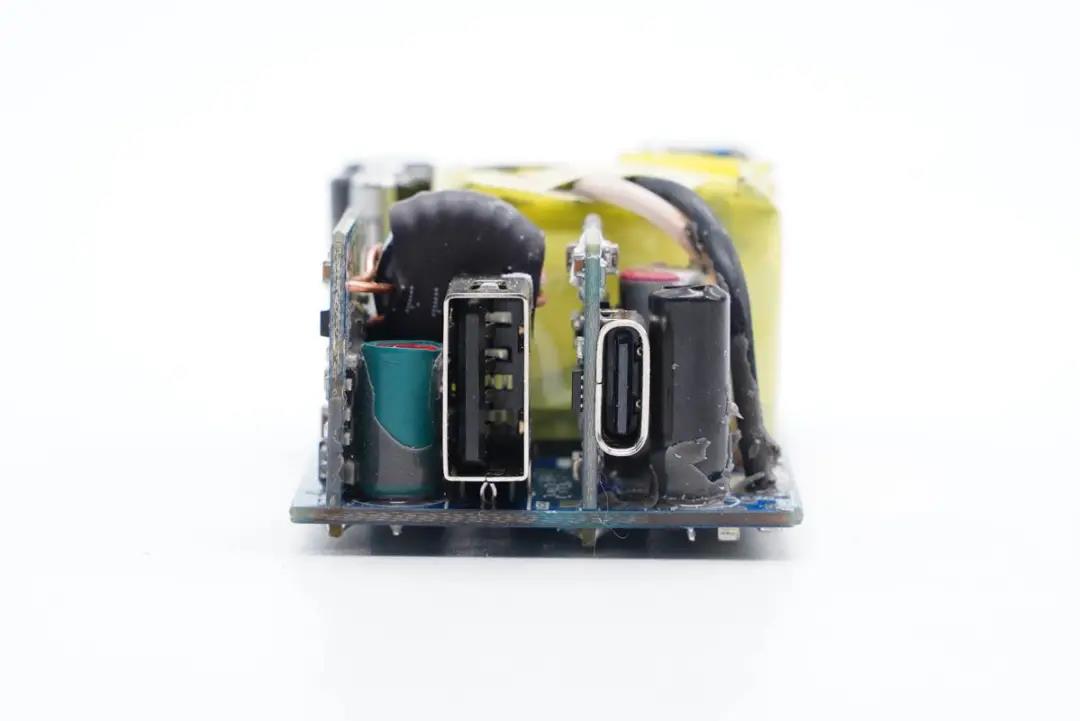

輸出端一覽，左側小板上設有USB-A口的二次降壓電路，電感和電容做了絕緣處理。

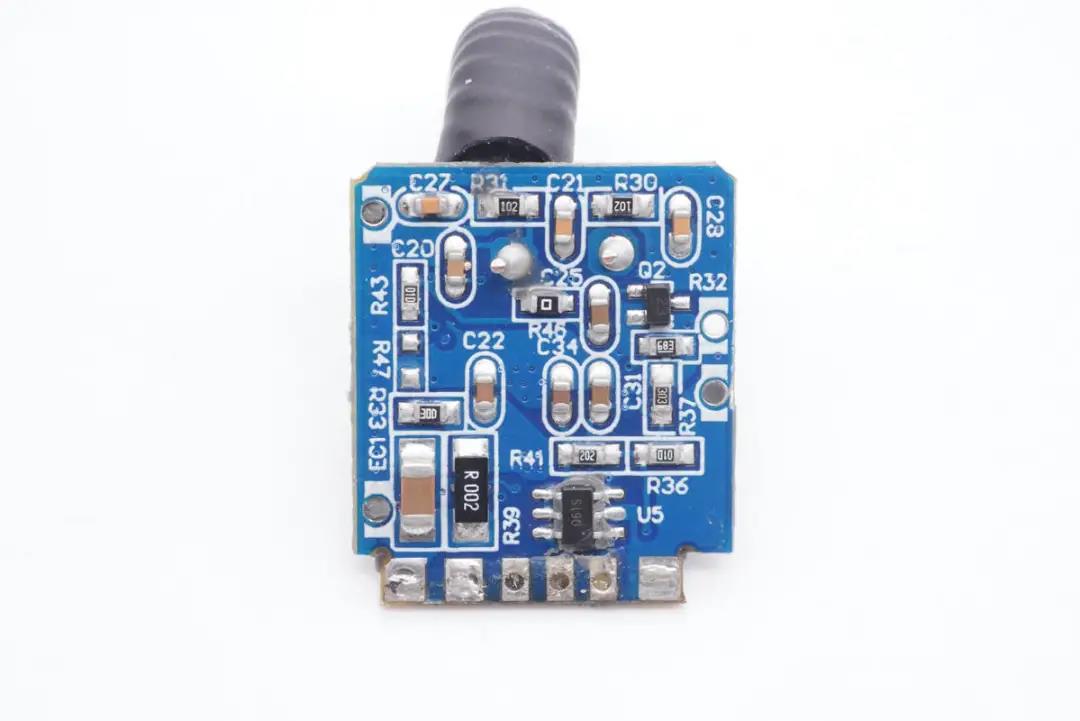

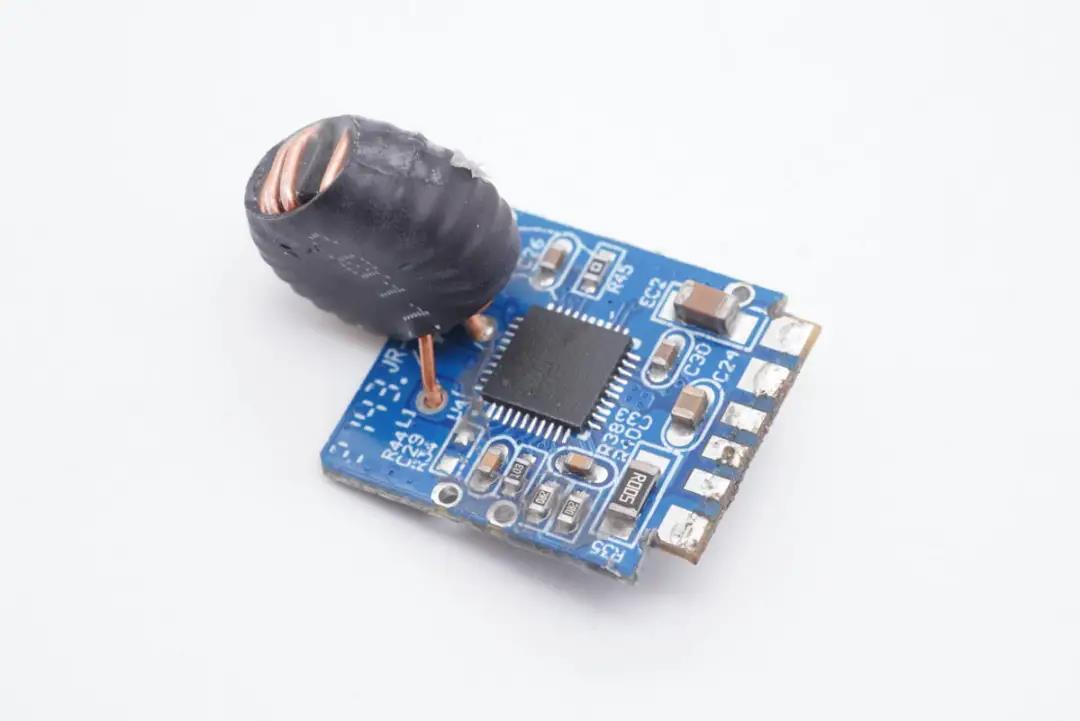

將小板拆下，正面設有升降壓轉換器和降壓電感

另一面有一顆協議芯片。

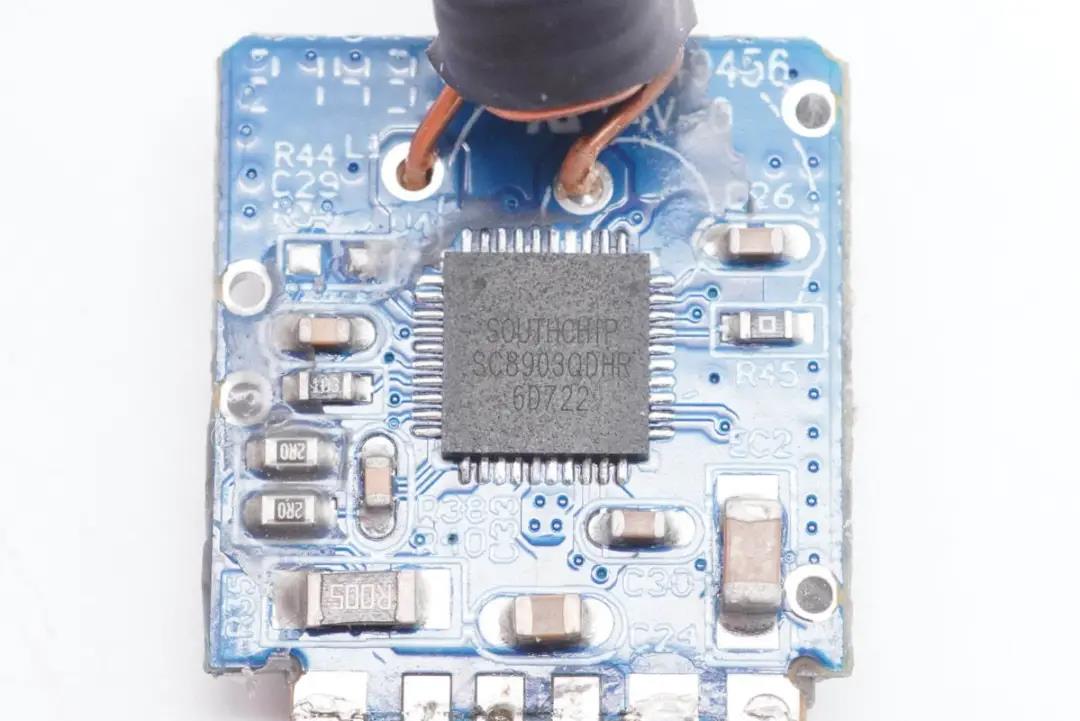

USB-A口采用南芯半導體的同步升降壓芯片SC8903進行電壓轉換。該芯片是一顆內部集成四管H橋的高效率同步升降壓轉換器，支持最高24V工作電壓，支持動態輸出電壓控制，開關頻率可調節，具有可編程的輸入和輸出電流限制，支持多種保護功能。

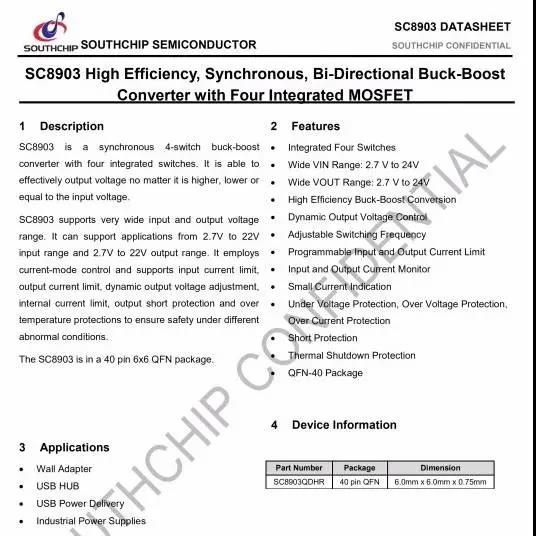

南芯SC8903規格資料。充電頭網了解到，南芯SC8903此前已被mophie 65W 1A1C氮化鎵快充、邦克仕65W 1A1C氮化鎵快充、SlimQ 65W 1A1C氮化鎵快充、傲基65W雙C口氮化鎵充電器、Anker PowerCore Fusion PD超級充、MOMAX 66W USB PD充電器等產品采用。

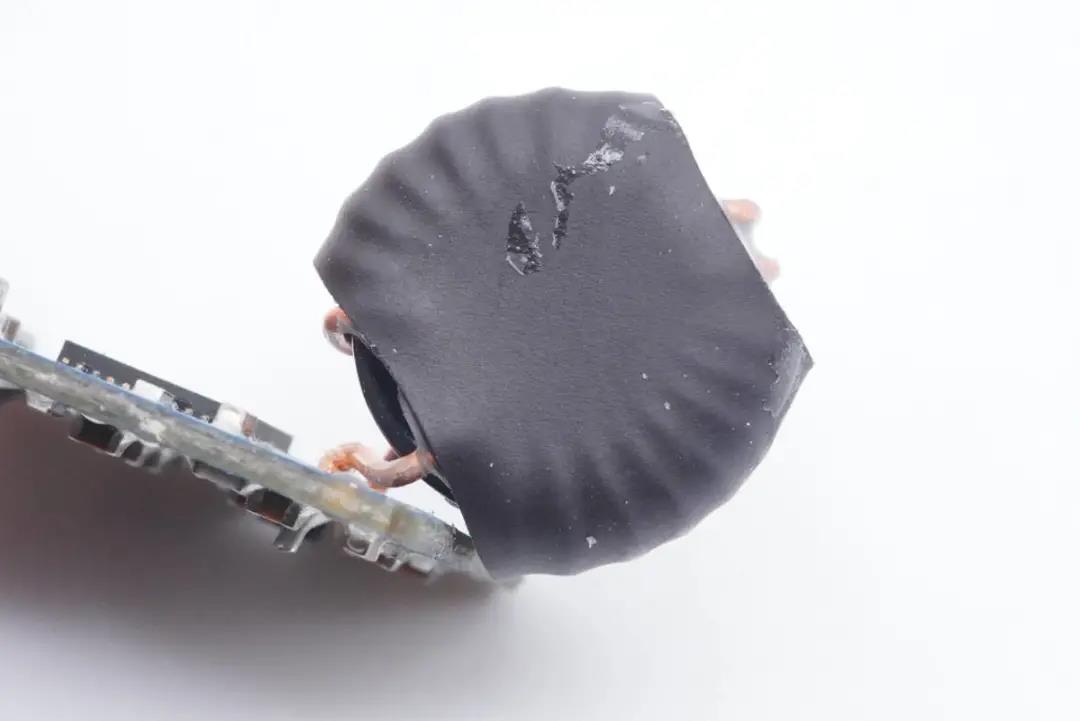

降壓電感外套絕緣管。

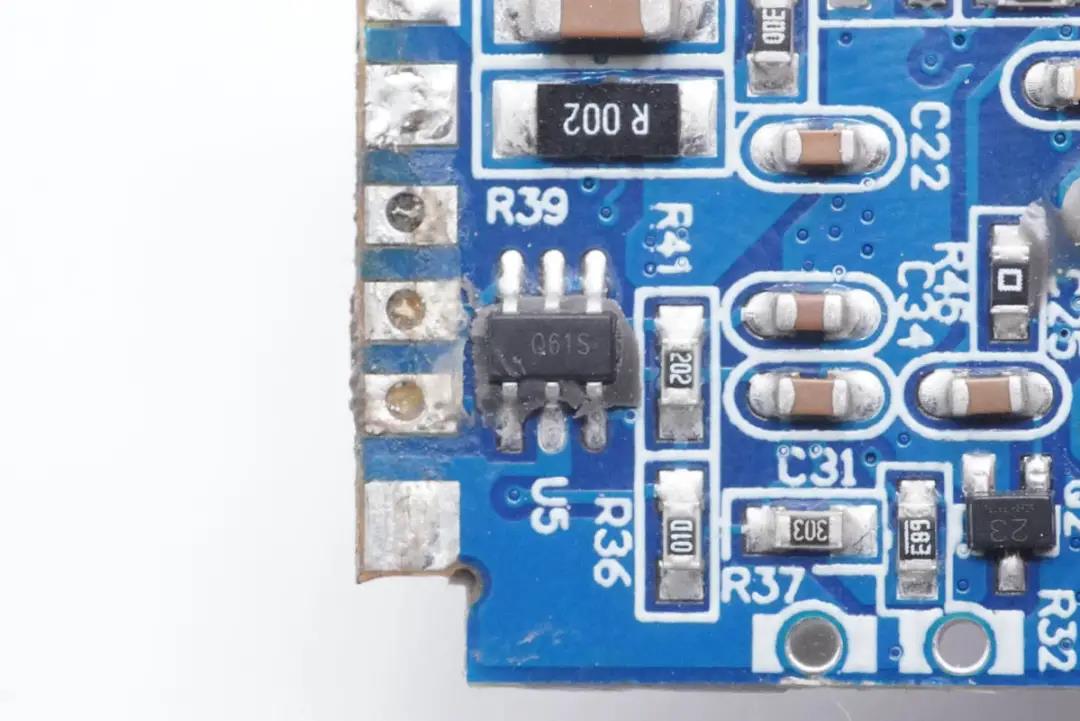

協議芯片特寫，絲印Q61S。

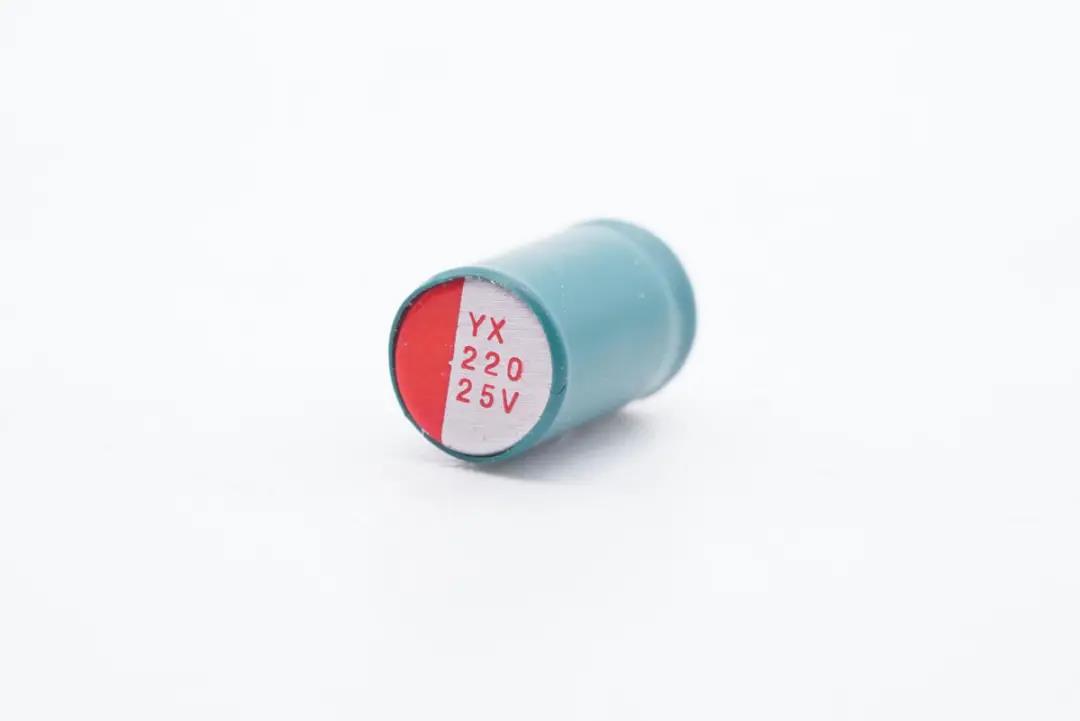

二次降壓輸出濾波固態電容來自福建云星電子，規格為25V 220μF。

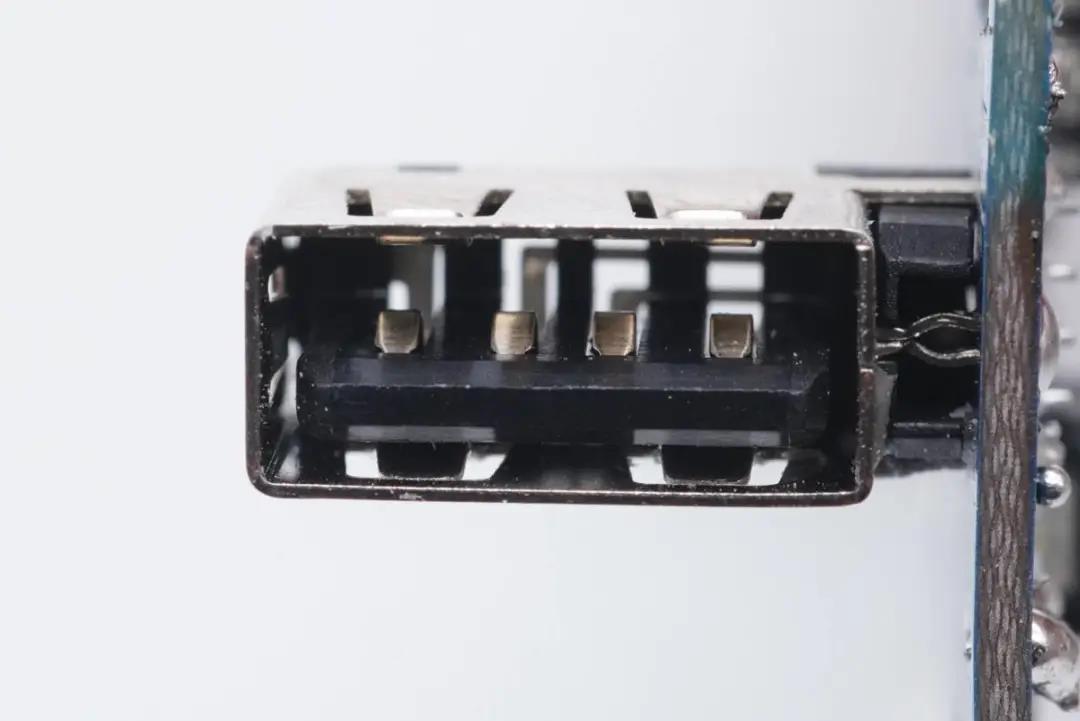

USB-A母座特寫，過孔焊接。

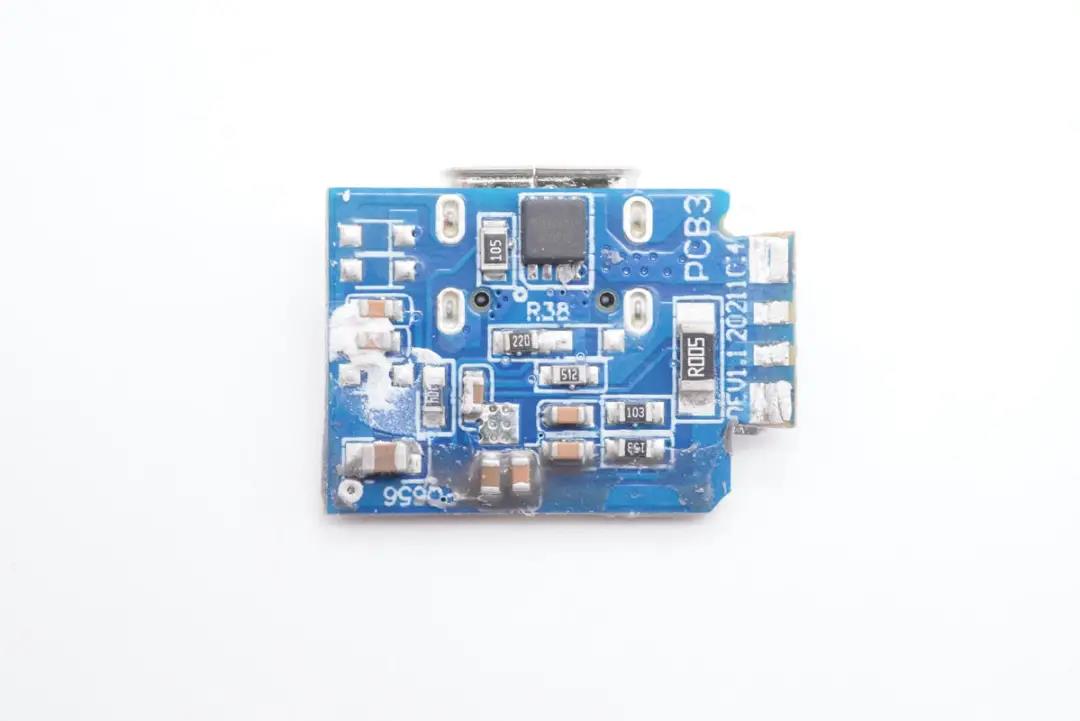

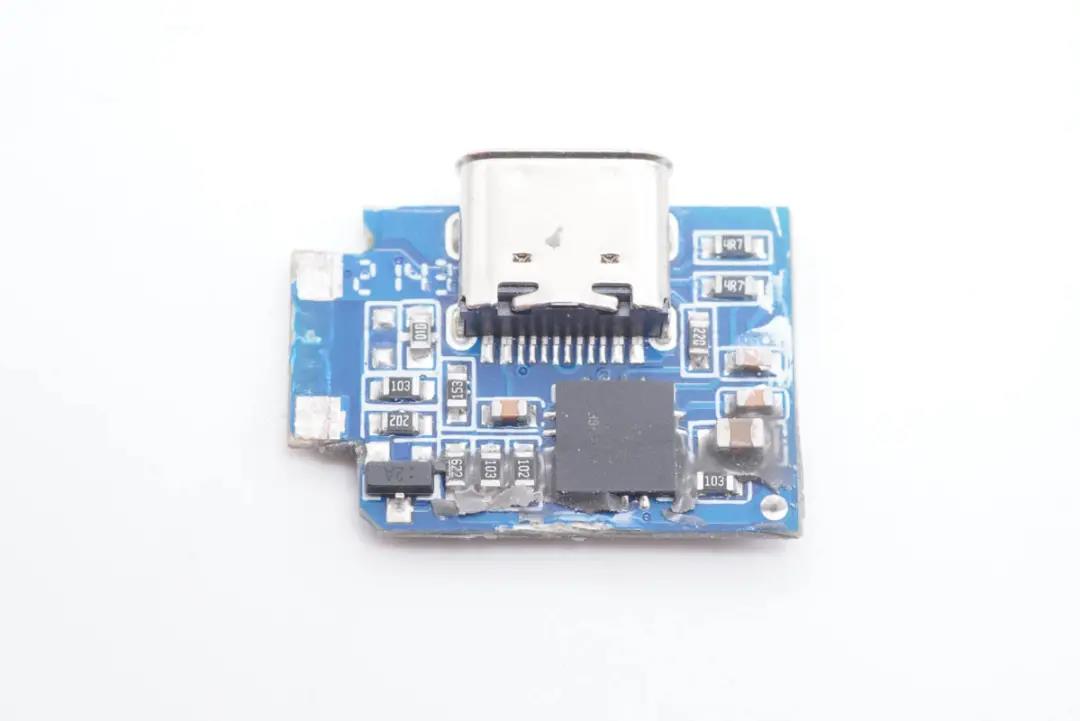

C口母座所在小板正面設有協議芯片。

另一面有一顆輸出VBUS開關管。

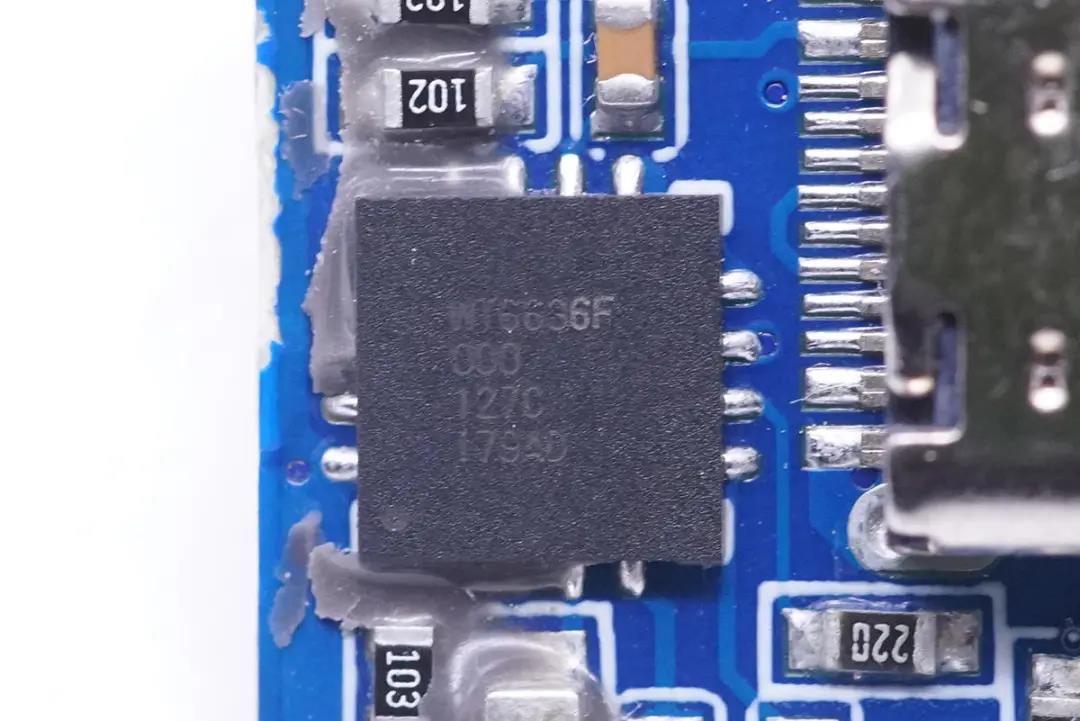

協議芯片采用偉詮WT6636F，芯片通過了USB-IF協會USB PD3.0（PPS）認證，TID號：1080018。另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

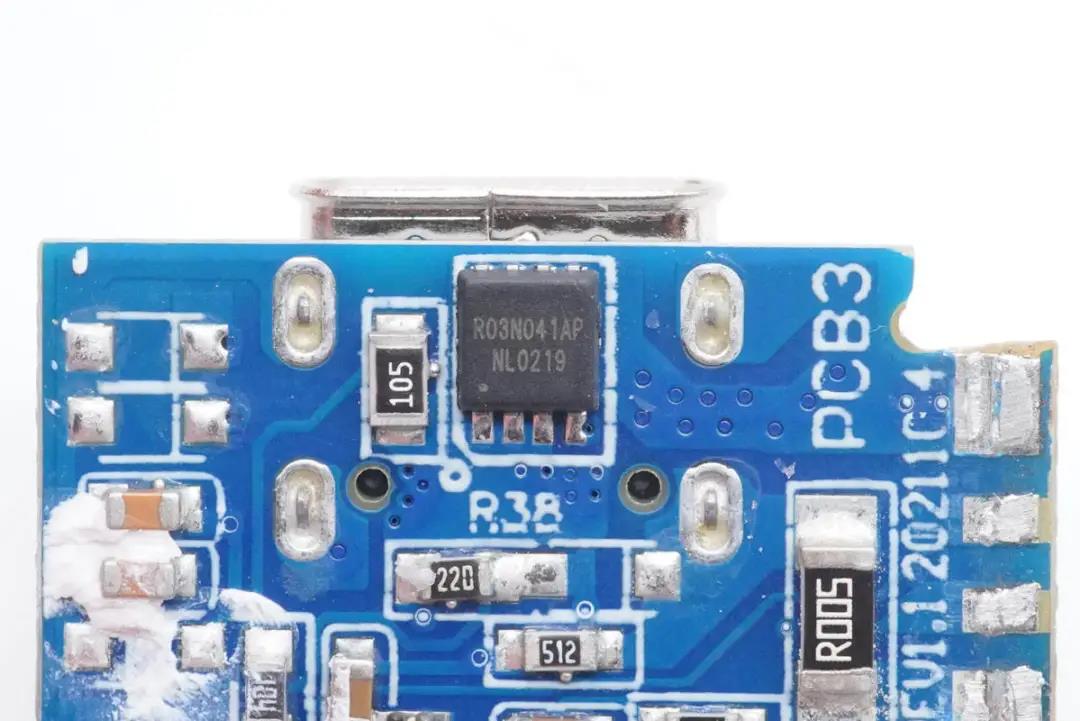

輸出VBUS開關管絲印R03N041AP。

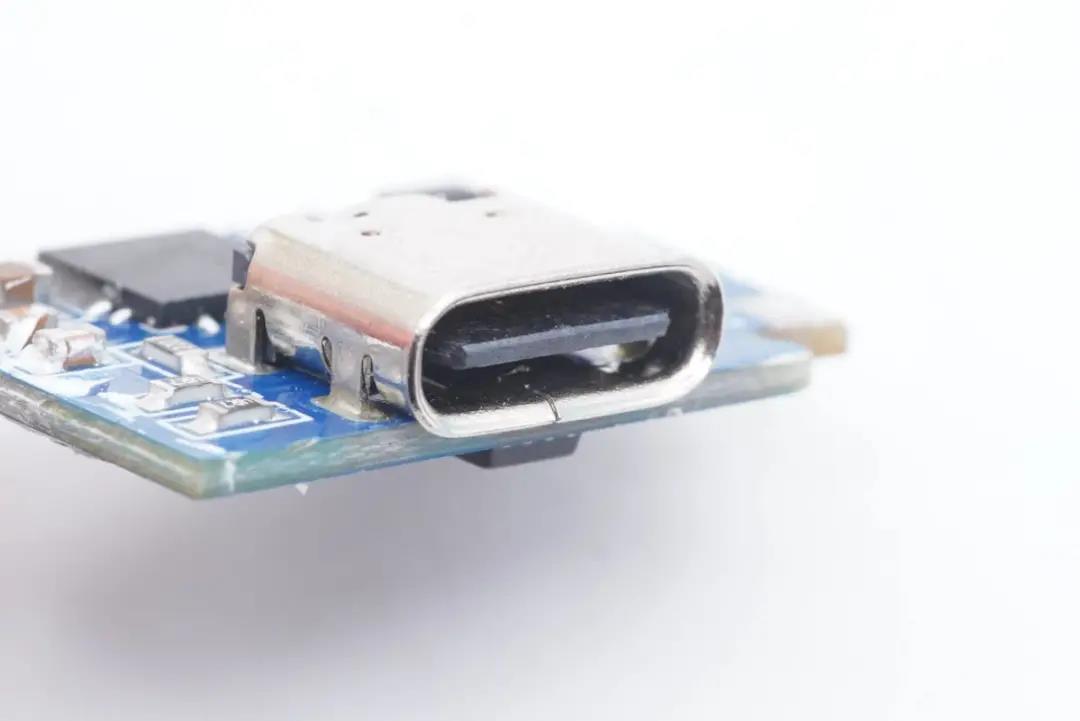

USB-C母座特寫。

全部拆解完畢，來張全家福。

充電頭網拆解總結

閃極這款65W氮化鎵充電器延續延續尖銳棱角風格設計，正背面設有斜紋槽以及貼有一塊銀灰鋁合金裝飾牌，整體的顏值、使用手感都不錯。此外充電器機身三維僅66*29*41mm，功率密度達0.83W/cm3，還配備可折疊插腳，小巧便攜。1A1C接口兼容QC、AFC、FCP、PD3.0、PPS快充協議，可以滿足市面上大多數品牌筆電、平板、手機等設備快充需求。

充電頭網通過拆解發現，充電器模塊灌膠設計幫助散熱和保護，板子上的器件布局層次分明。采用了知名大廠MPS的高集成高頻QR電源方案MPX2002，搭配納微NV6132A氮化鎵功率芯片以及華潤微同步整流管。A口采用南芯SC8903進行二次降壓輸出，C口由偉詮WT6636F協議芯片控制輸出電壓，整套方案成熟可靠。
