隨著蘋果超大杯手機的發布，主流的快充功率不斷提升，由曾經的18W提升到20W，iPhone13的推出，將主流的快充功率推高到27W，充電器升級到30W也是勢在必行。同時30W的快充還可以為安卓手機提供PPS快充，對于多機黨就更加友好了。

知名廠商紫米新推出了一款30W功率的氮化鎵充電器，外形圓潤，配合折疊插腳，收納方便，手感也很好。下面充電頭網就對這款氮化鎵充電器進行拆解，看看內部的用料如何。

紫米30W氮化鎵充電器開箱

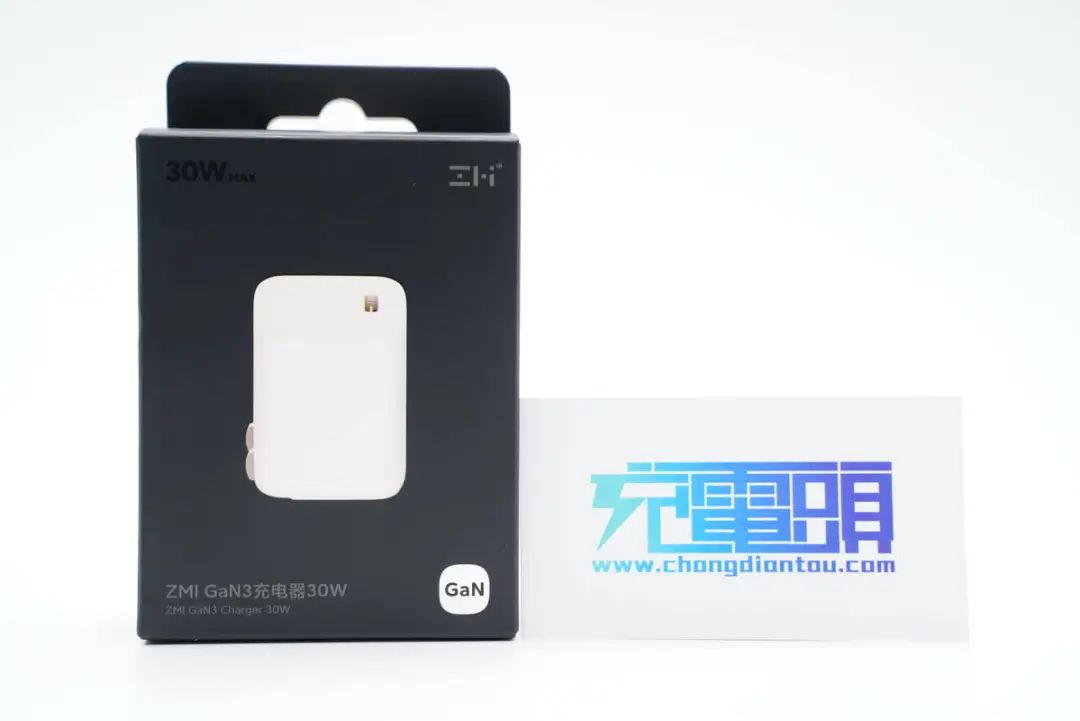

包裝盒正面印有ZMI品牌、充電器外觀圖、名稱以及GaN標識。

背面印有充電器參數信息。

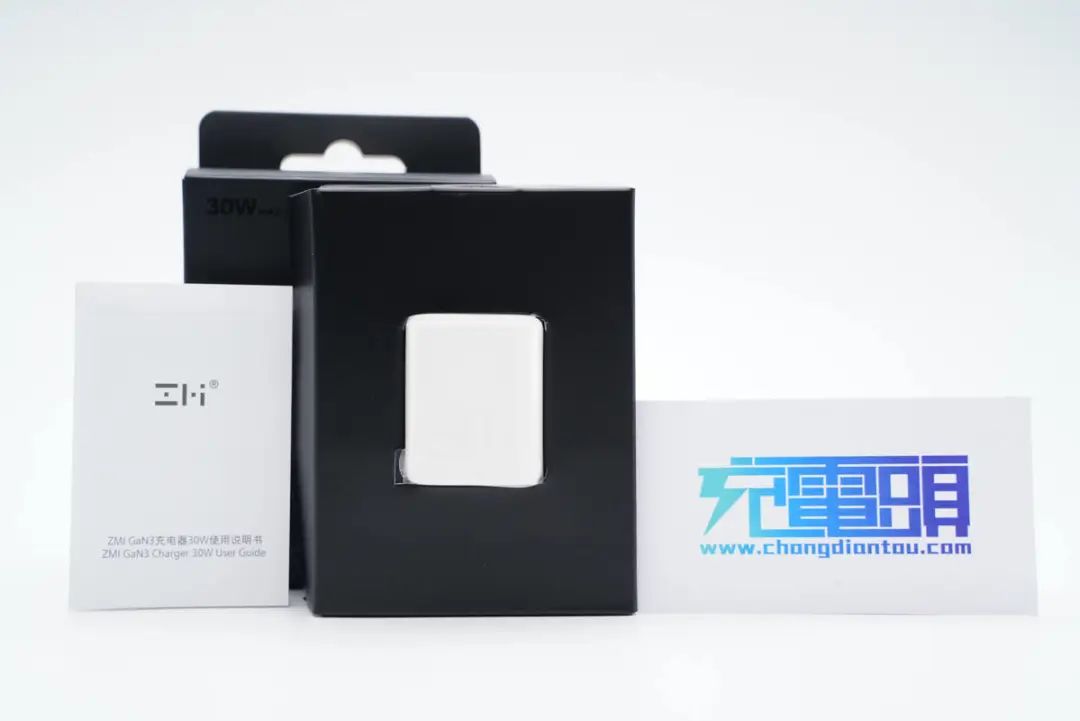

包裝內含充電器和使用說明書。

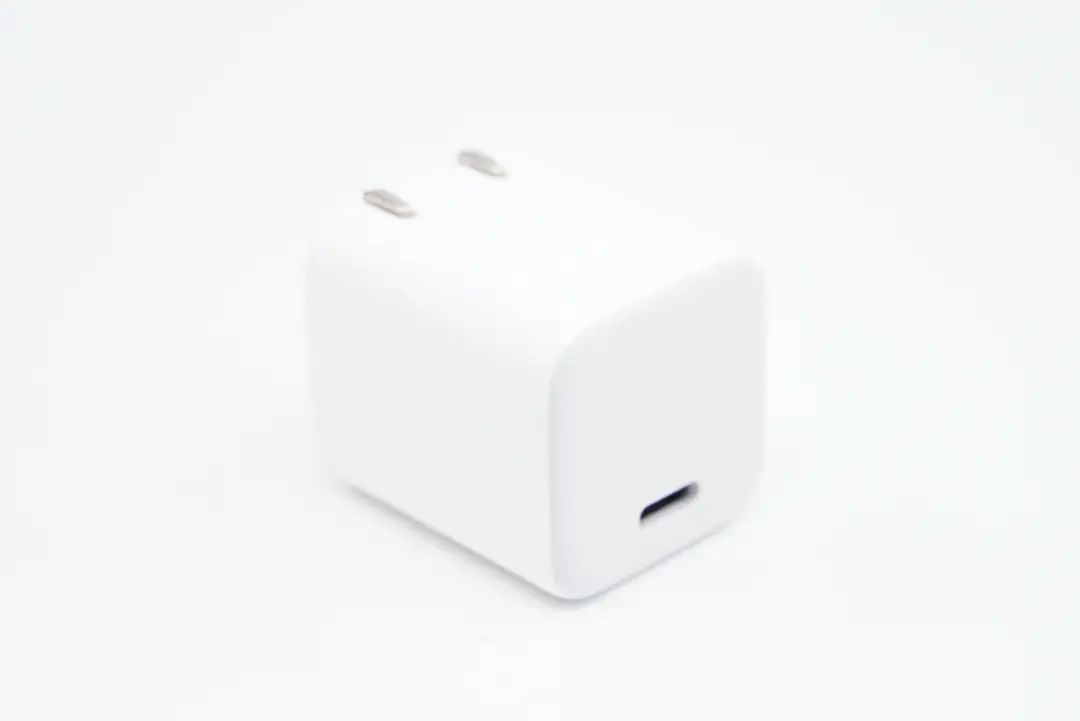

充電器外殼灰白撞色設計，表面磨砂抗指紋，整體十分的小巧。

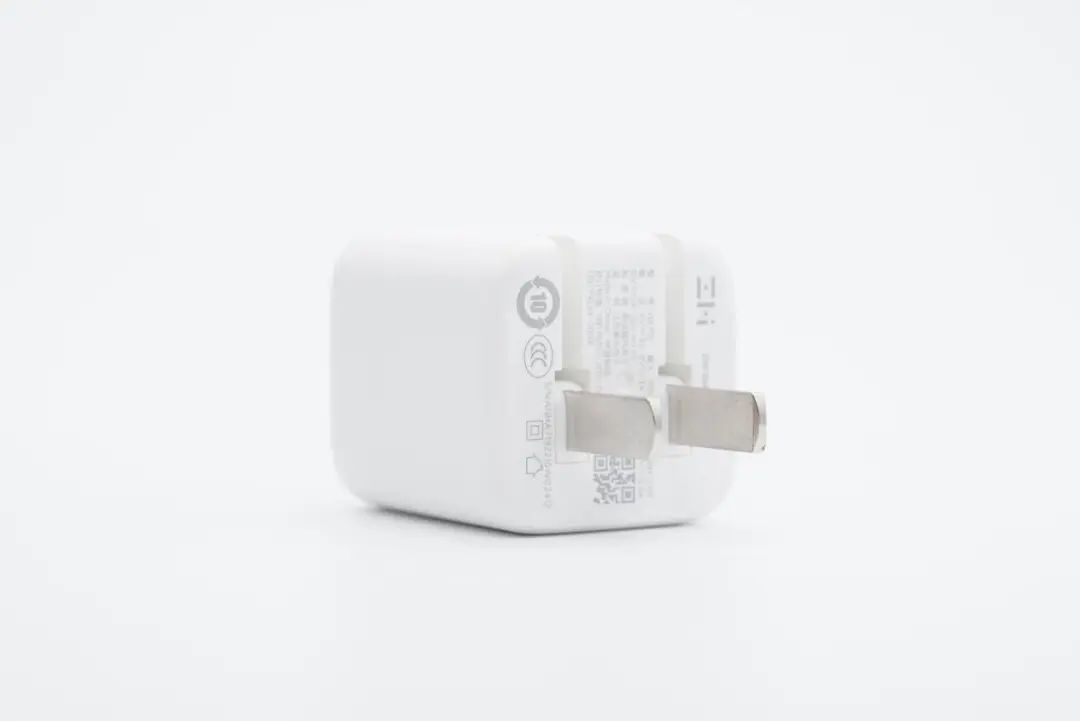

充電器配備可折疊國標插腳，進一步提升產品便攜性同時攜帶不會刮傷包里其它設備。

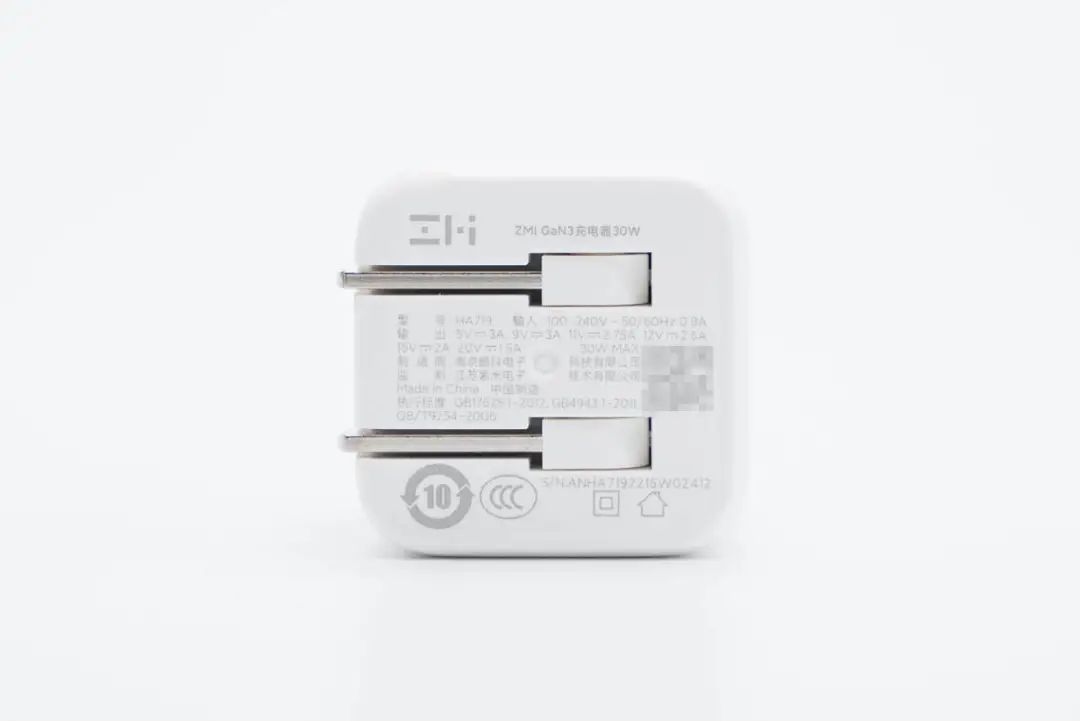

輸入端外殼上印有充電器參數

型號：HA719

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V3A、11V2.75A、12V2.5A、15V2A、20V1.5A

制造商：南京酷科電子科技有限公司

監制：江蘇紫米電子技術有限公司

充電器已經通過了CCC認證。

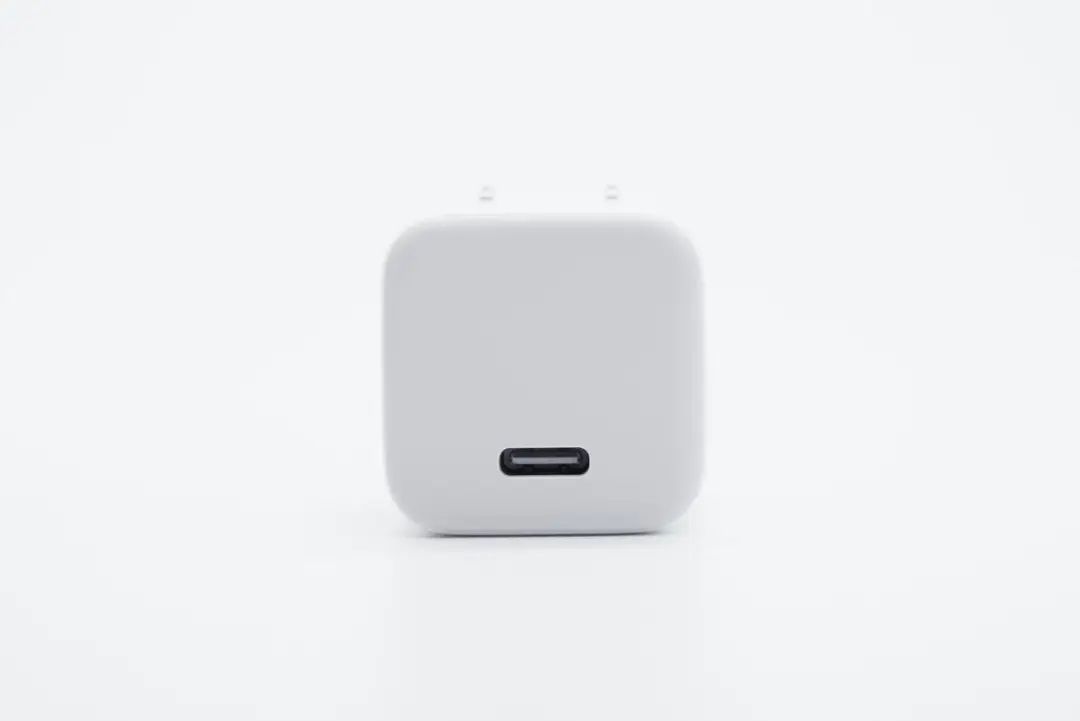

頂面配有單USB-C接口，靠一側布局，白色膠芯。

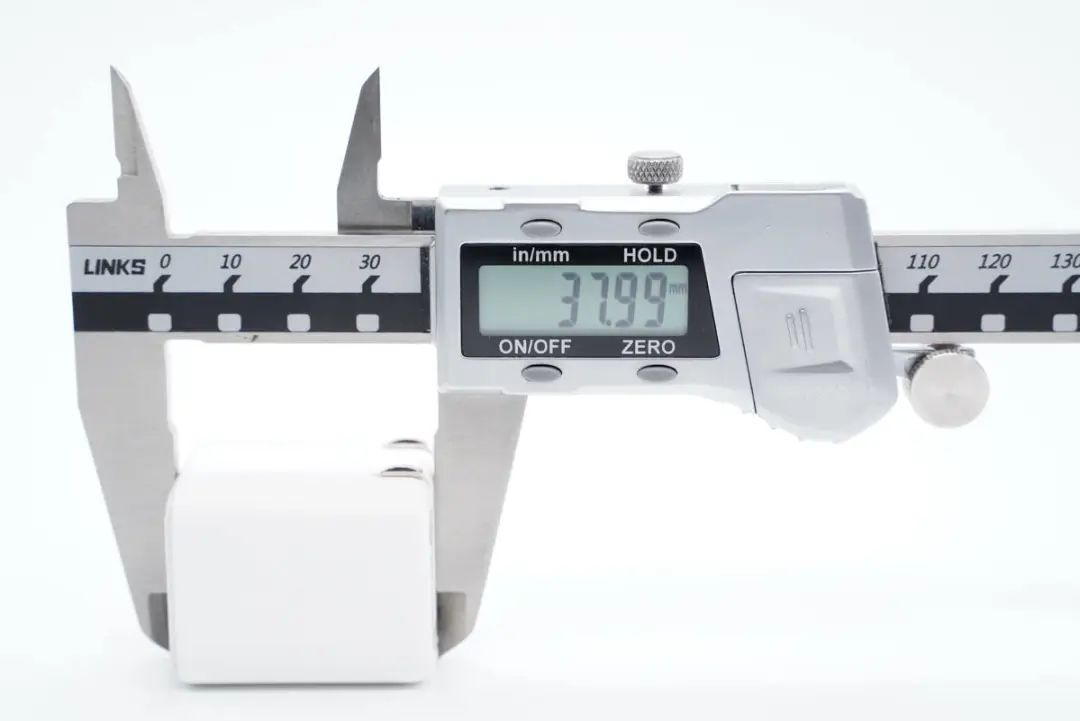

測得充電器機身高度為37.99mm。

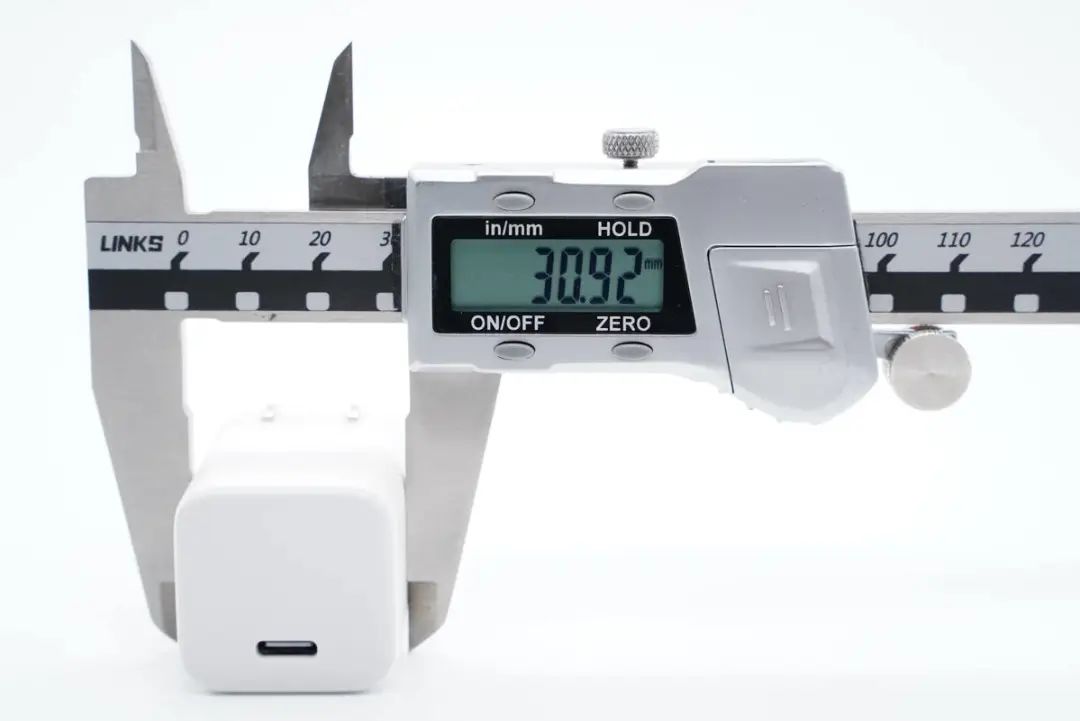

寬度為30.92mm。

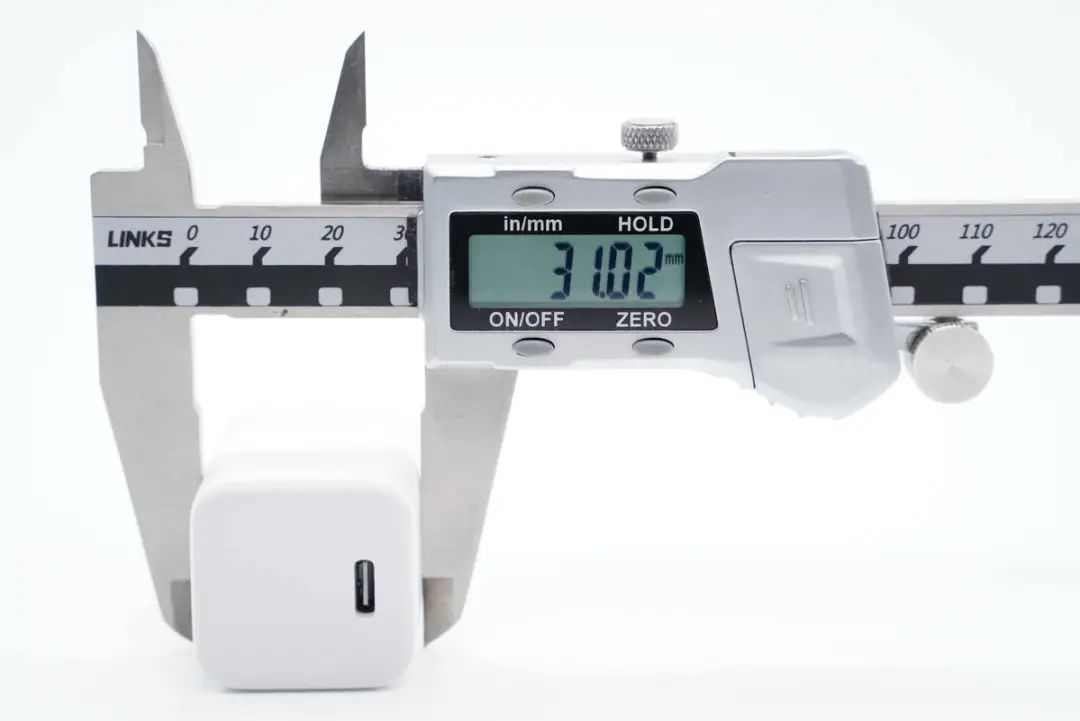

厚度為31.02mm。

和蘋果30W充電器對比，體積優勢明顯。

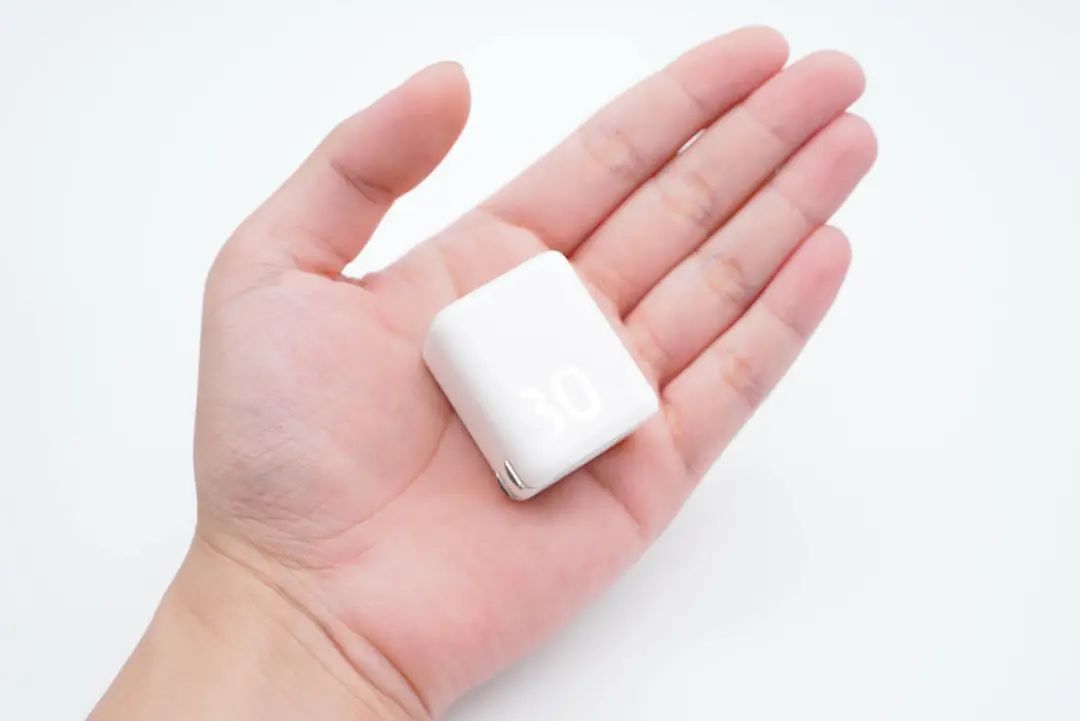

充電器拿在手上的大小直觀感受。

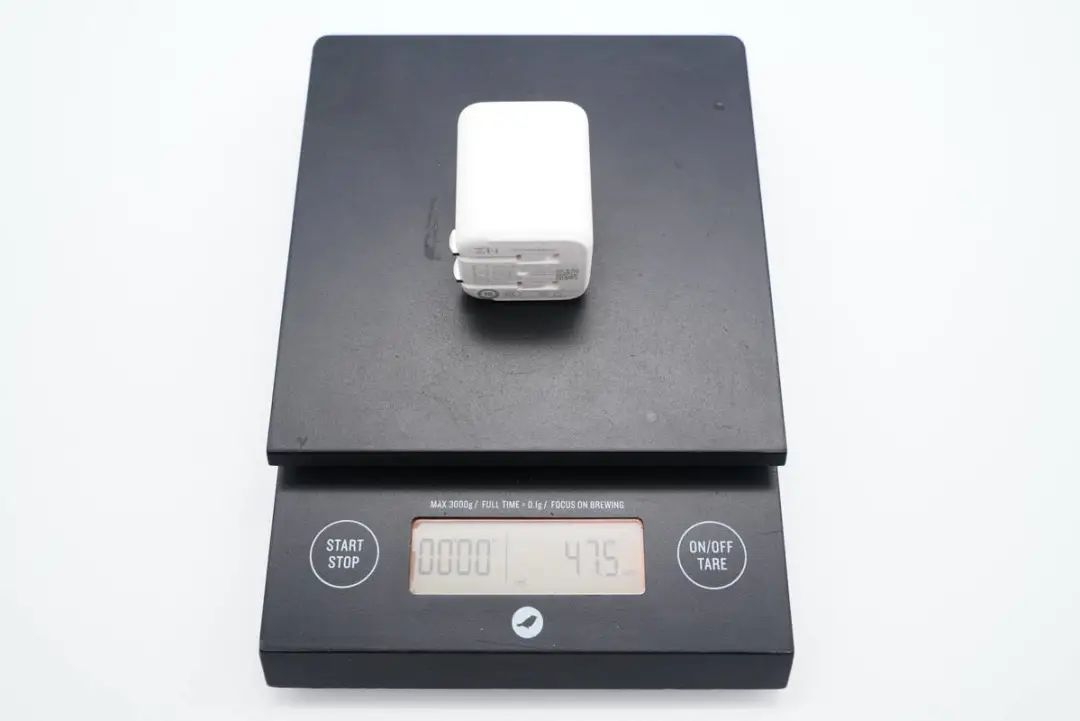

凈重約為48g。

使用ChargerLAB POWER-Z KT002測得C口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

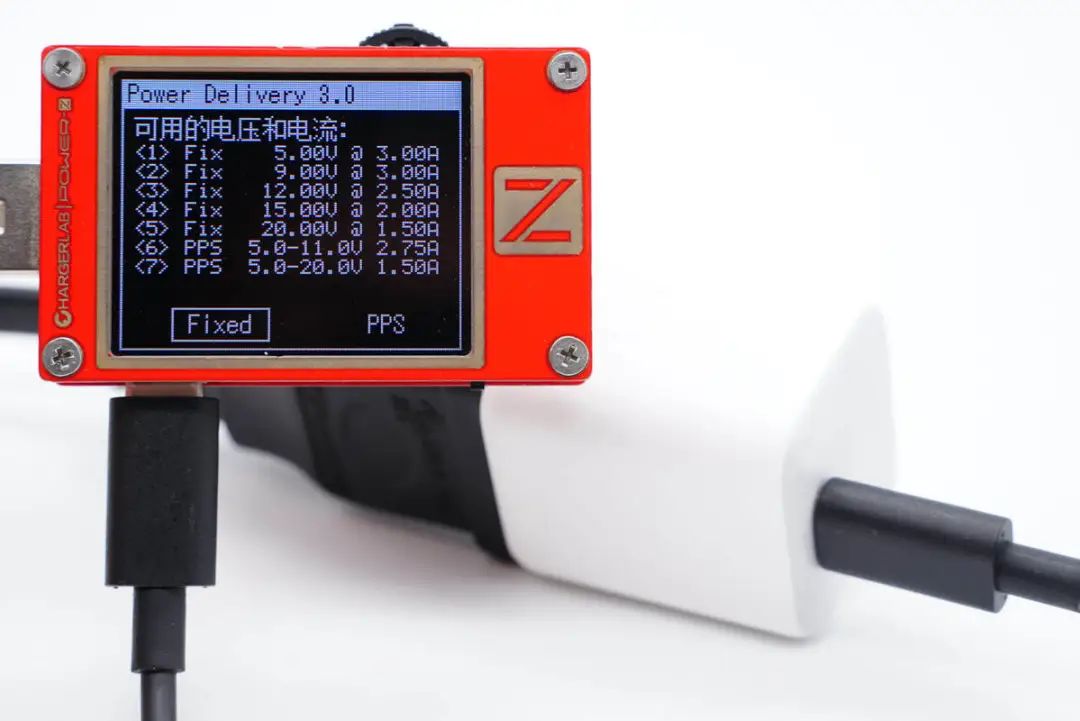

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及5-11V2.75A和5-20V1.5A兩組PPS電壓檔位。

紫米30W氮化鎵充電器拆解

對紫米這款30W氮化鎵充電器有了基本了解后，下面繼續對其進行拆解，看看用料做工如何。

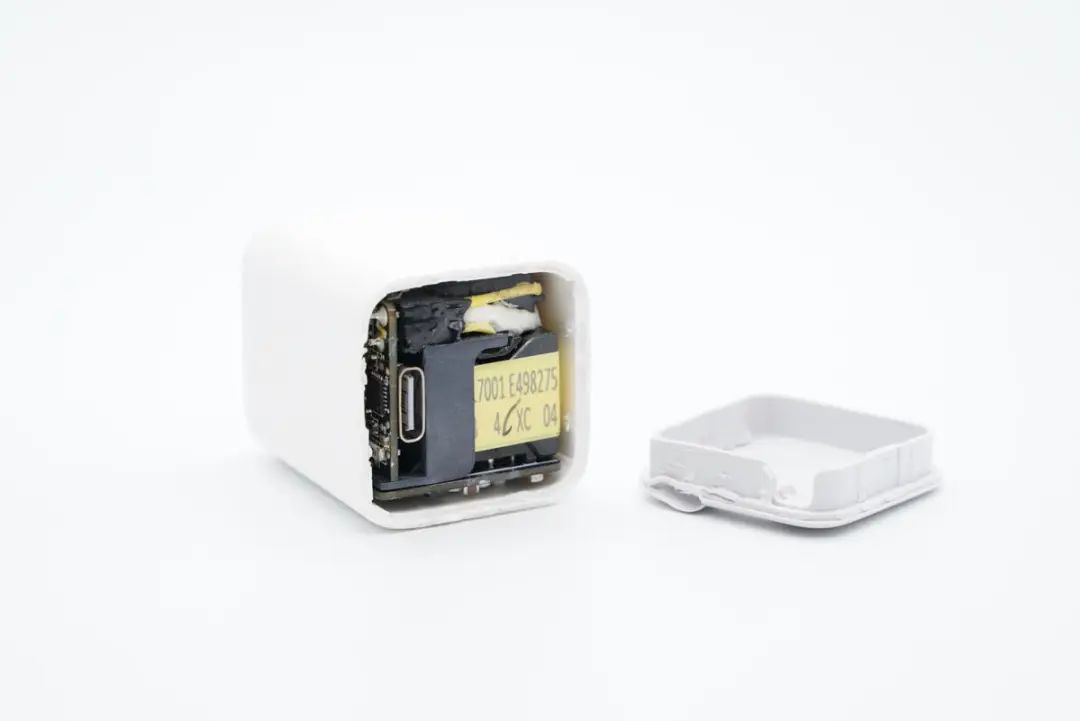

從充電器輸出端外殼開始拆解，首先撬下灰色外殼，露出內部PCBA模塊。

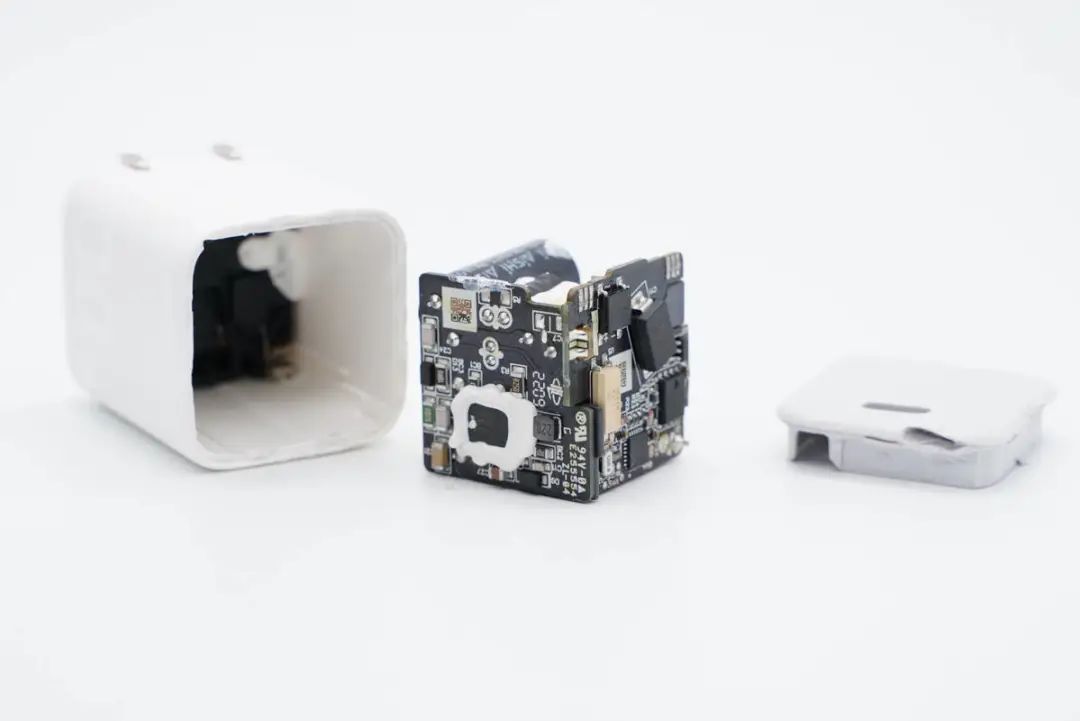

抽出內部PCBA模塊，由兩塊PCB堆疊焊接，充分利用內部空間減小體積。

充電器內部折疊插腳采用黑色塑料蓋配合螺絲固定。

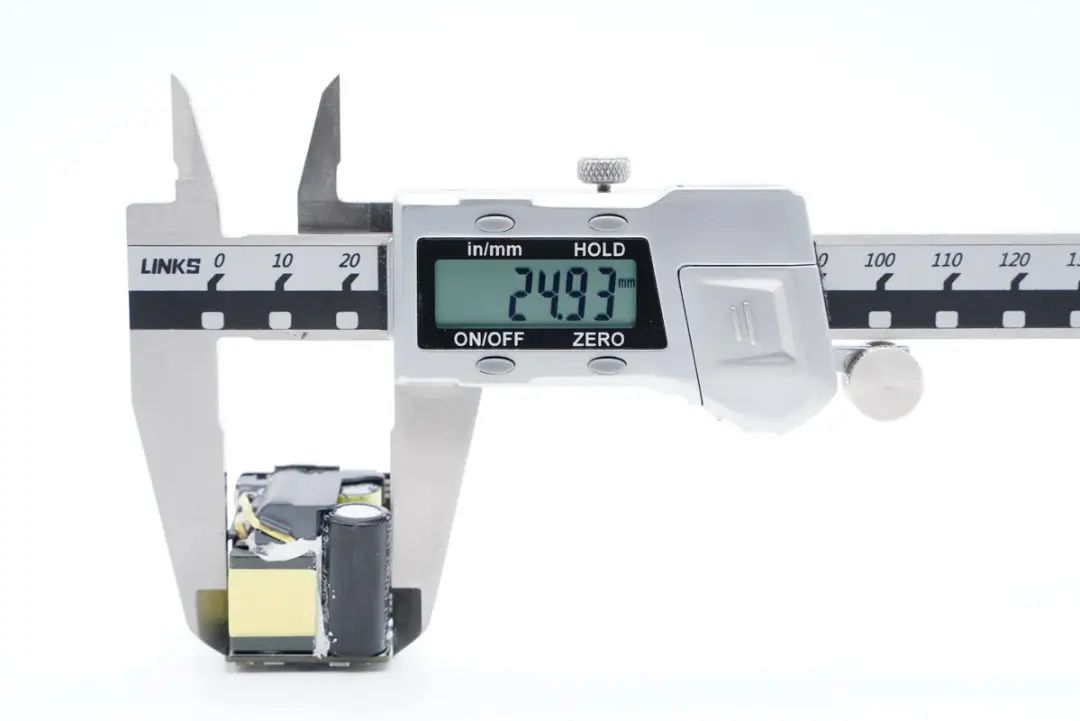

測得PCBA長度約為25mm。

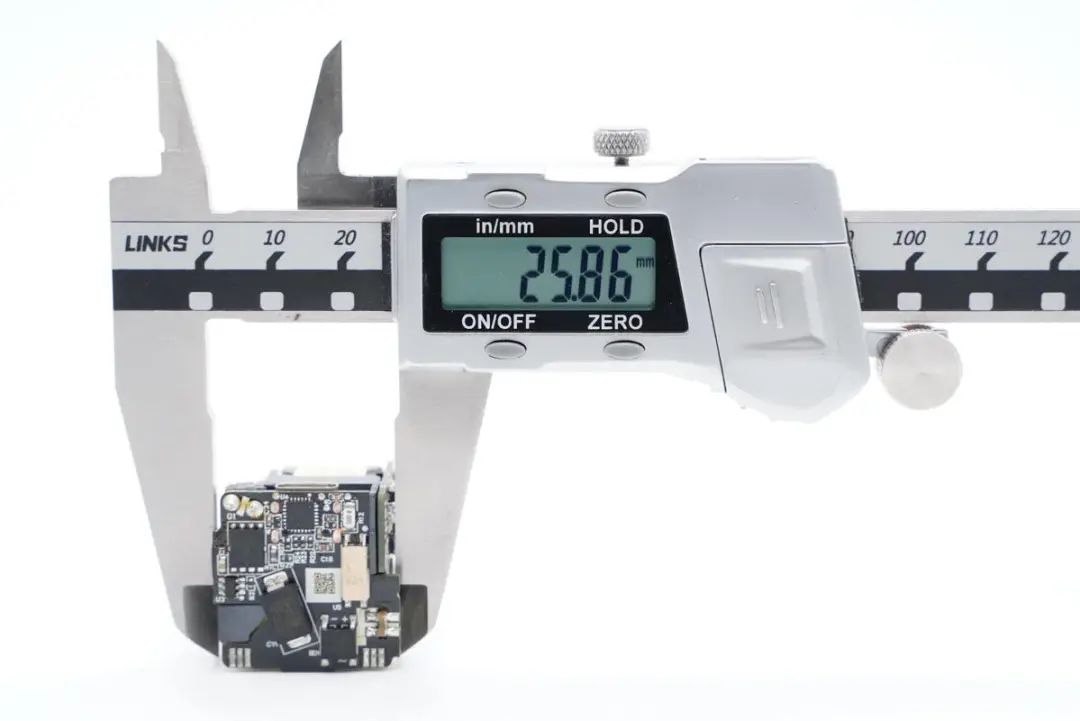

寬度約為25.9mm。

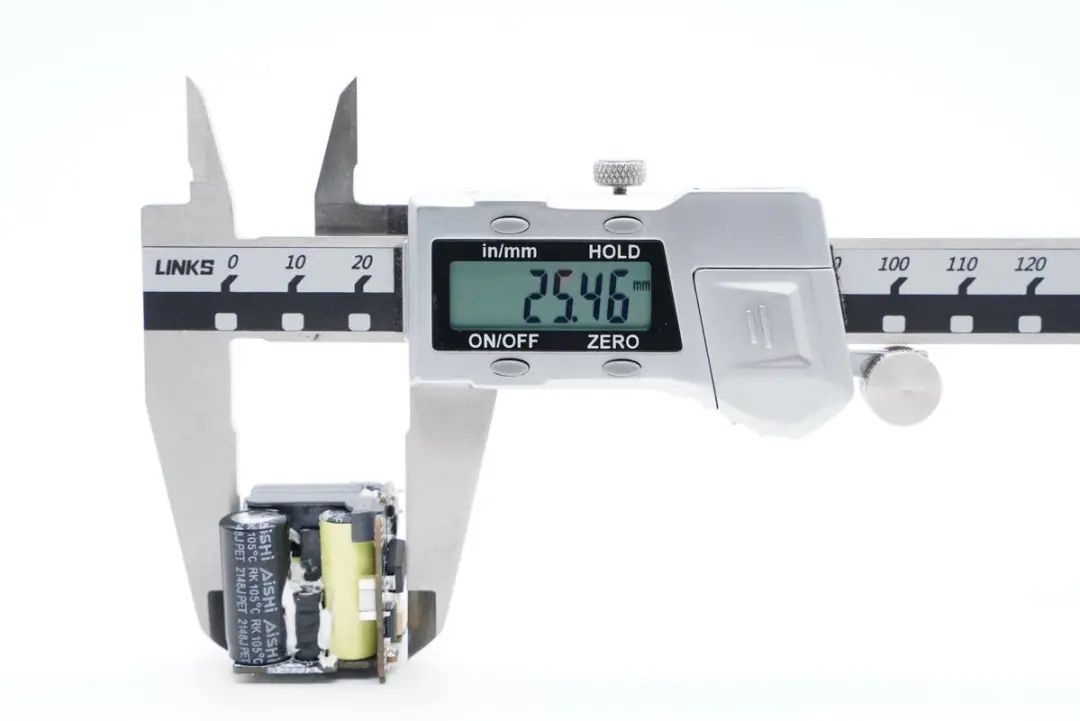

高度約為25.5mm。

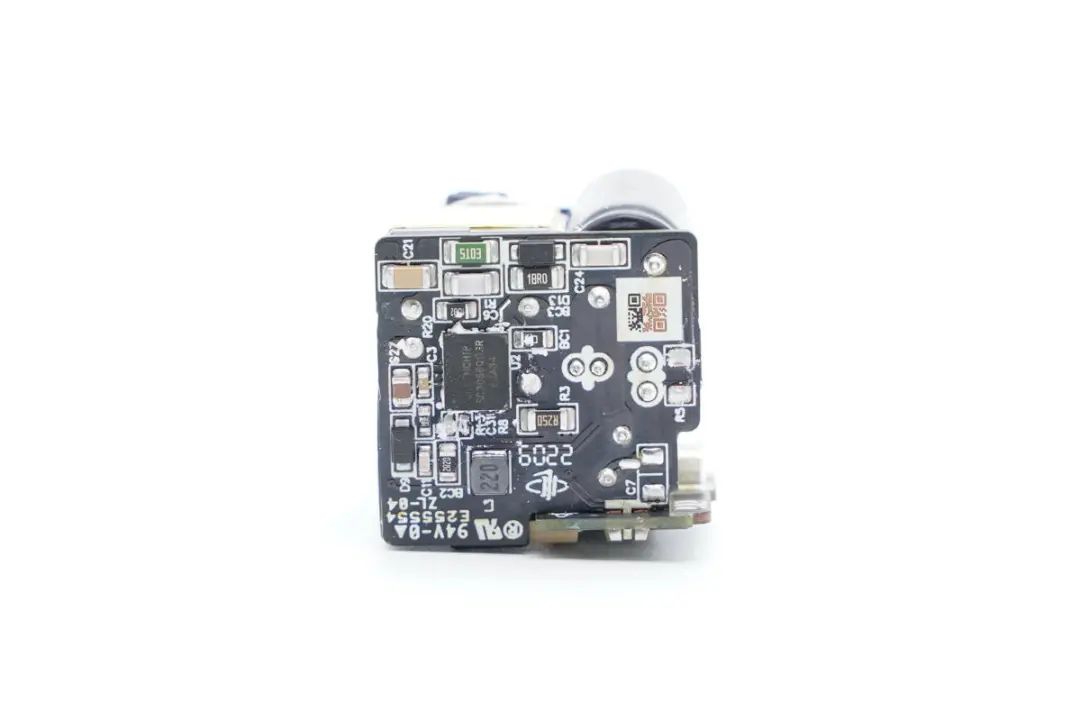

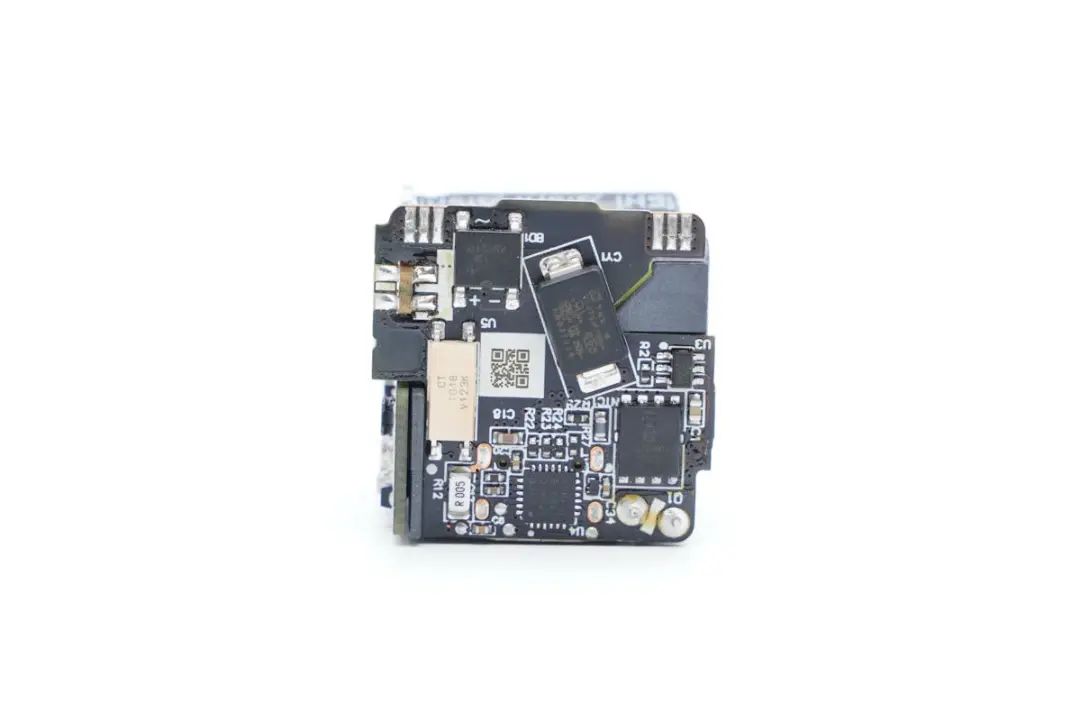

模塊輸入輸出小板一覽，輸入側焊接整流橋，小板上焊接貼片Y電容和反饋光耦，輸出側焊接USB-C母座和同步整流管等元件。

另一塊小板為初級部分，焊接一顆氮化鎵合封芯片和濾波電容以及變壓器。

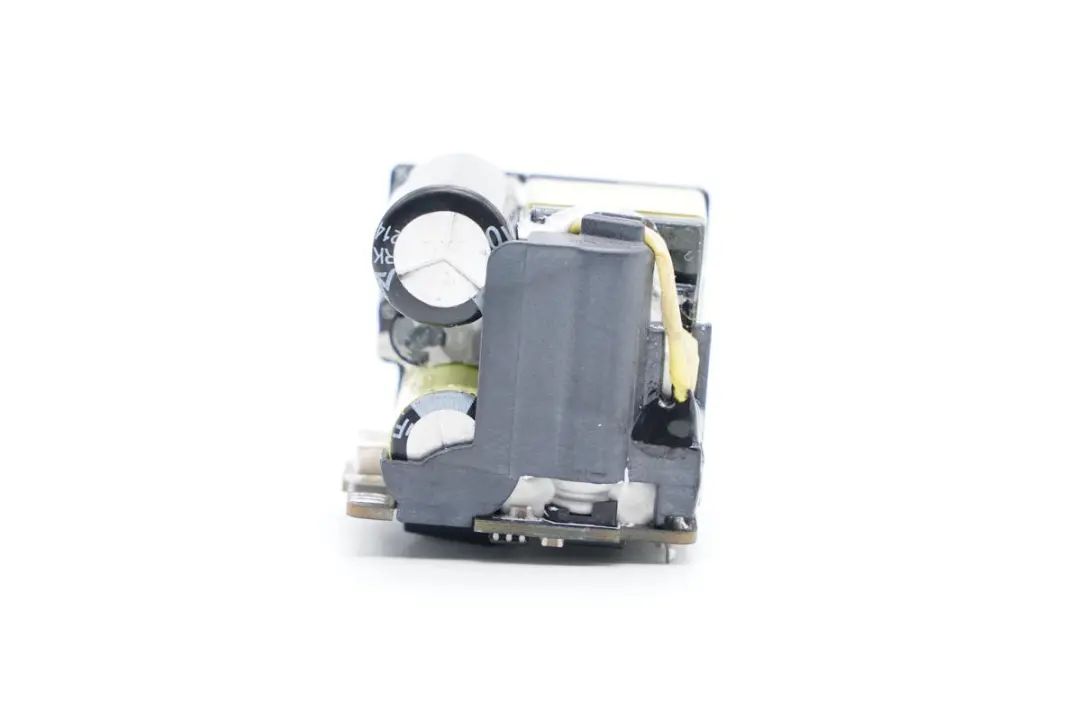

變壓器和初級電容使用塑料絕緣支架與次級電路隔離絕緣。

輸出濾波固態電容也放置在支架中，簡化絕緣設計。

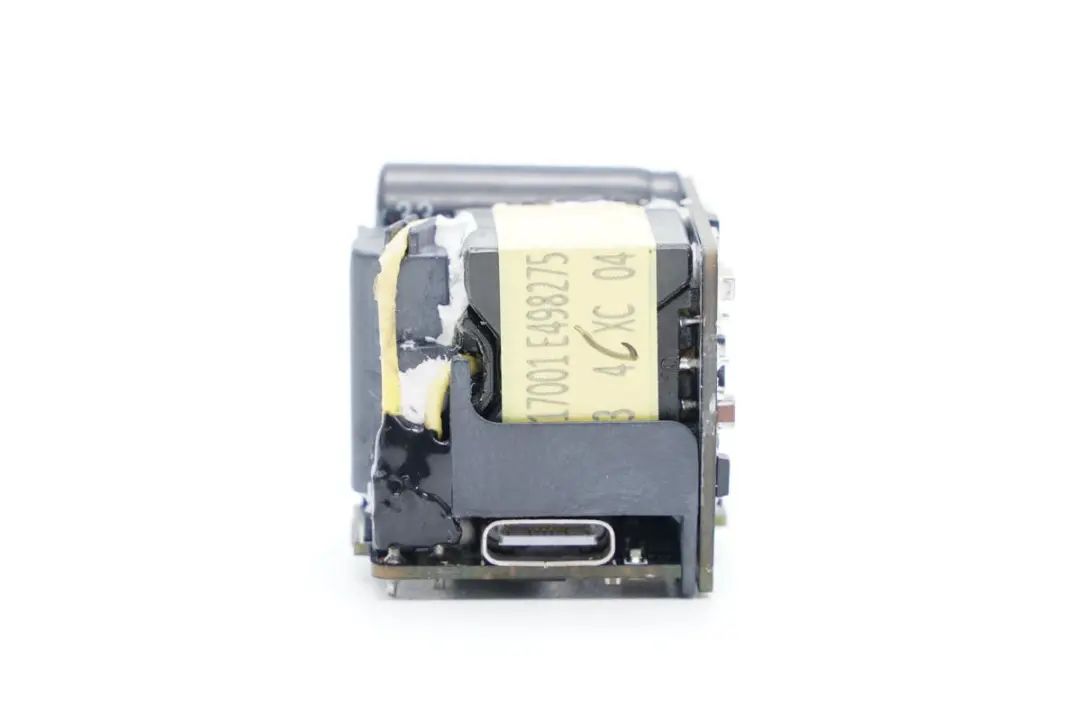

USB-C母座上方為塑料絕緣支架。

焊接將小板與變壓器拆分開，進行詳細拆解。

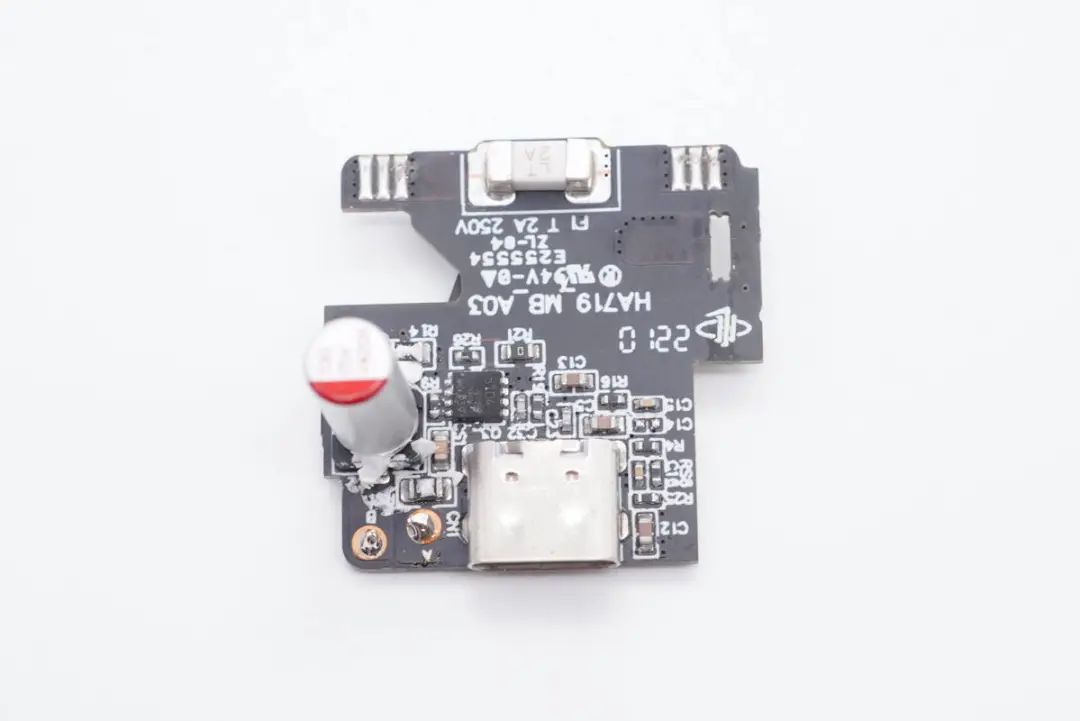

輸入端小板特寫，保險絲兩側焊盤加錫用于連接交流輸入，交流電經過保險絲送入整流橋，由右側焊盤輸出至初級部分小板。

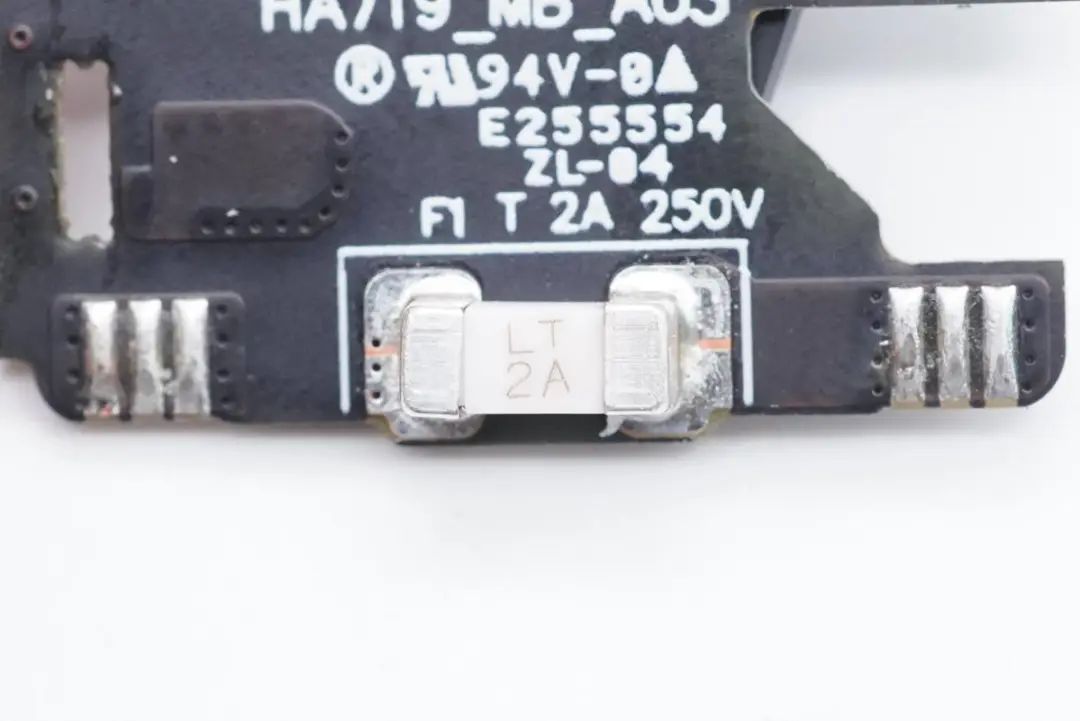

輸入端延時貼片保險絲規格為2A 250V，用于輸入過流保護。

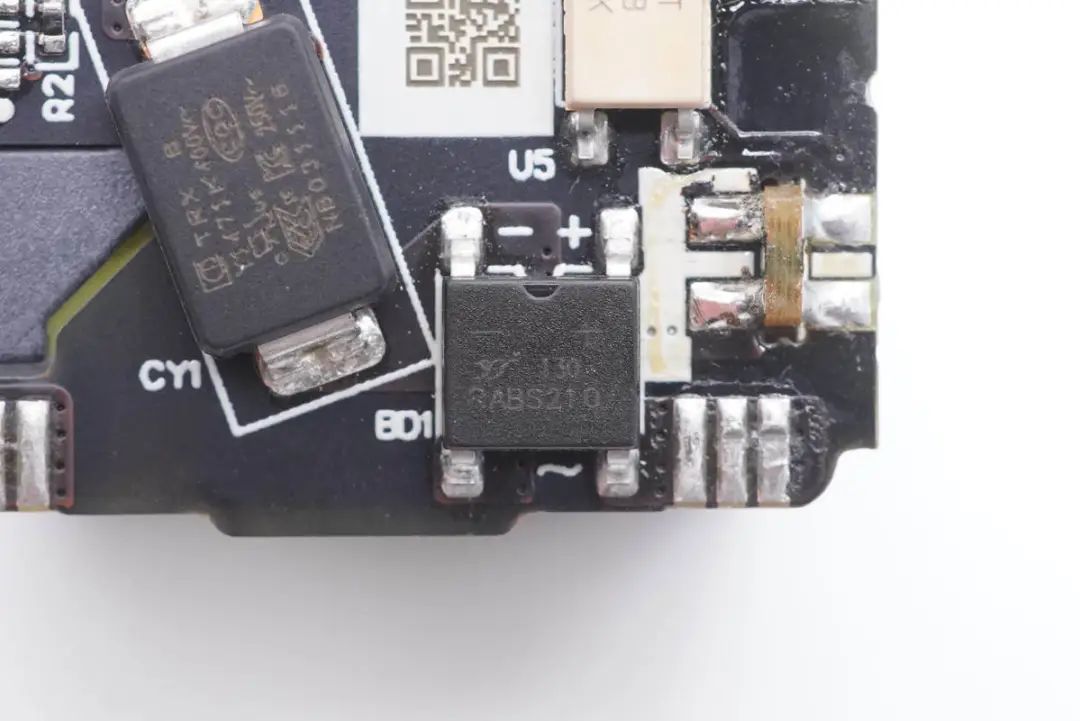

整流橋來自揚杰，型號RABS210，2A 1000V，將交流電整流成為脈動直流電后通過右側的焊盤，輸出到初級小板上的濾波電容進行濾波，為初級電路供電。

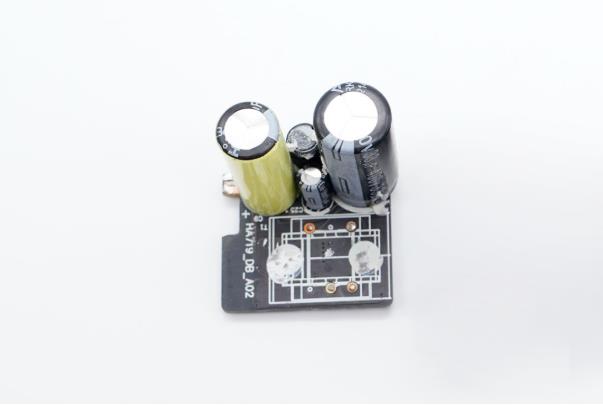

小板上焊接兩顆濾波電容，差模濾波電感和一顆為主控芯片供電的小電容，其中一顆較小的電解電容纏繞膠帶絕緣，變壓器已被拆掉。

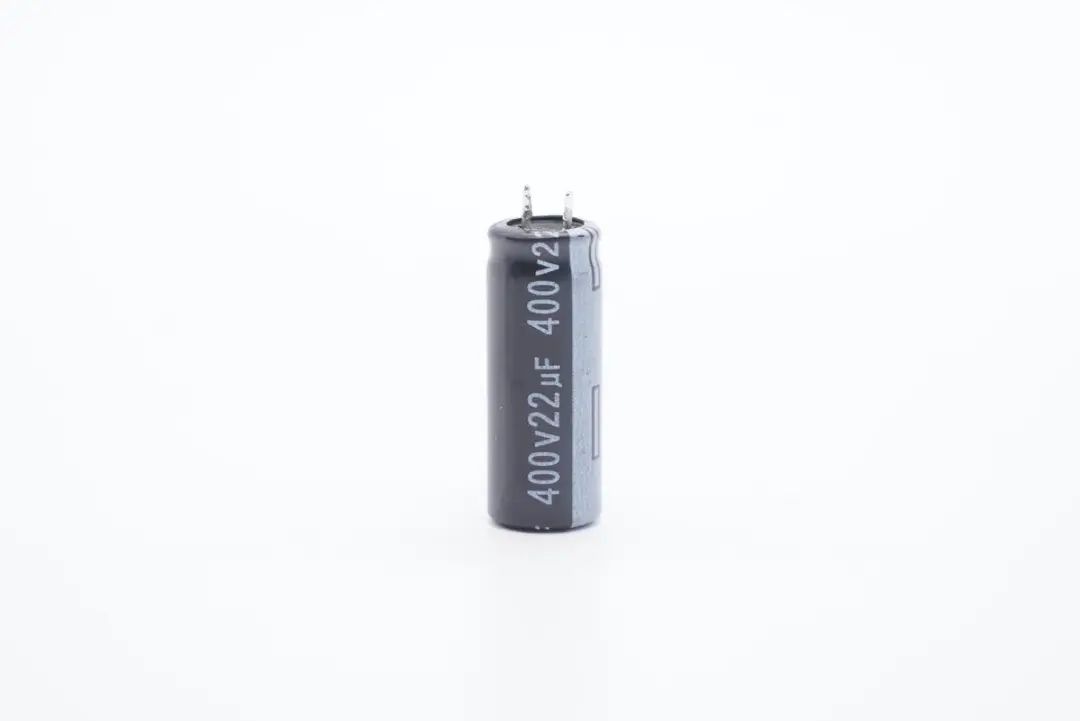

兩顆高壓濾波電容均來自AiSHi艾華，RK系列充電器專用小型化電容，105℃耐熱，規格為400V 22μF。

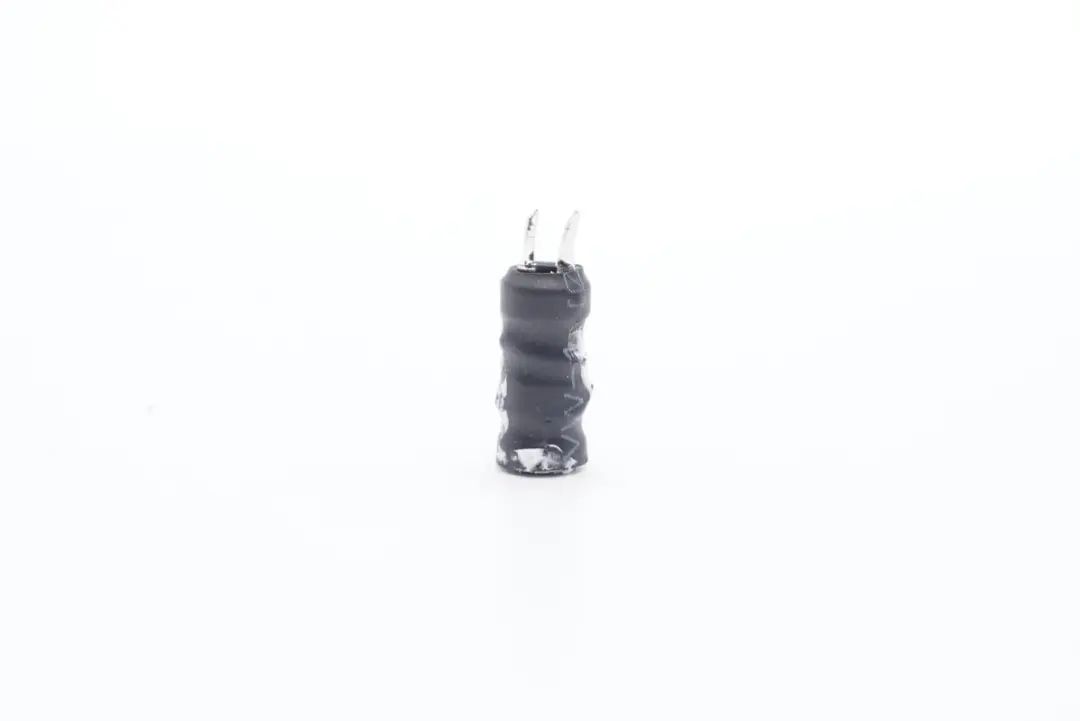

差模濾波電感，工字磁芯，外套熱縮管包裹絕緣。

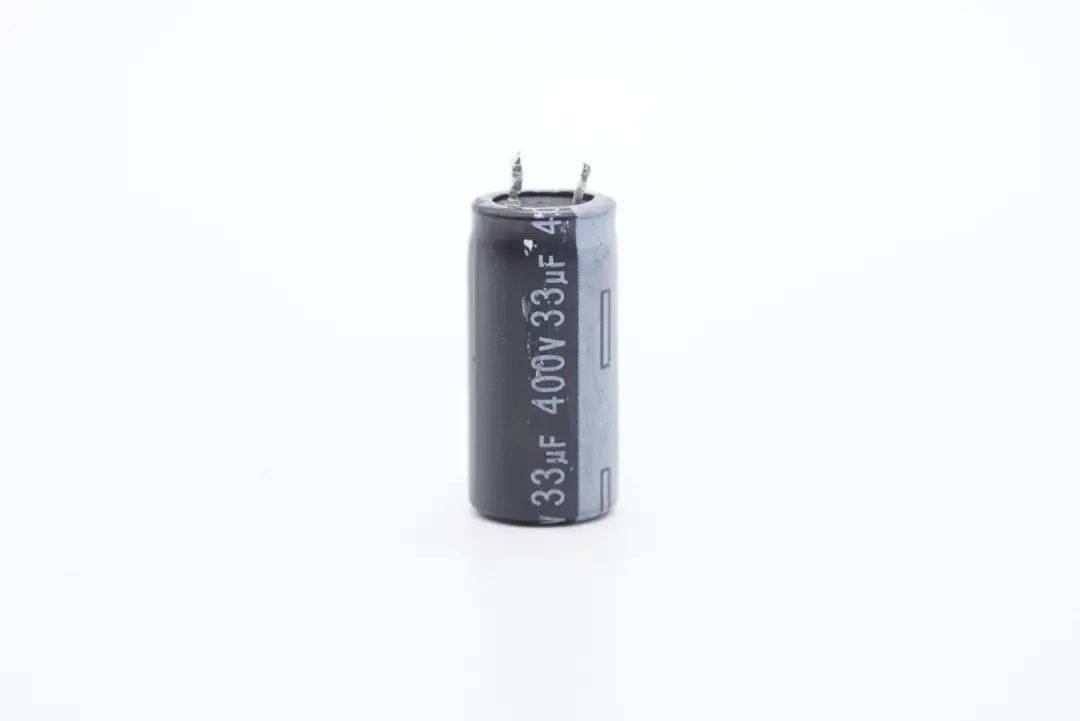

另一顆濾波電容規格為400V 33μF，合計55μF容量。

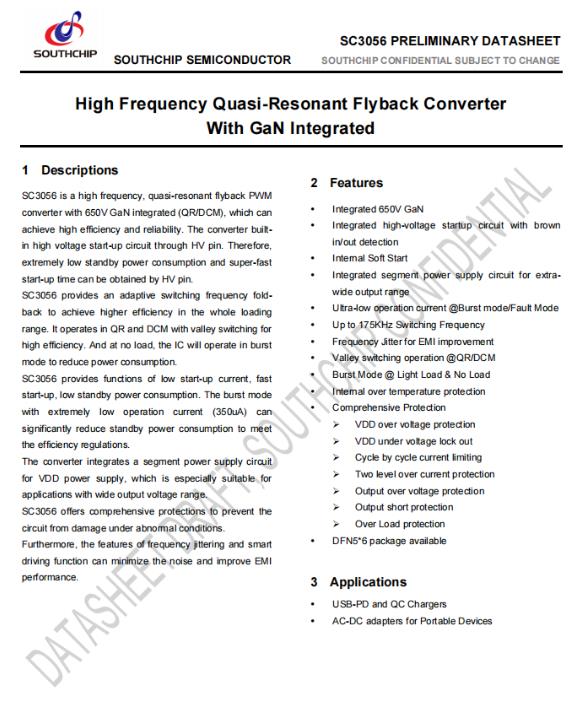

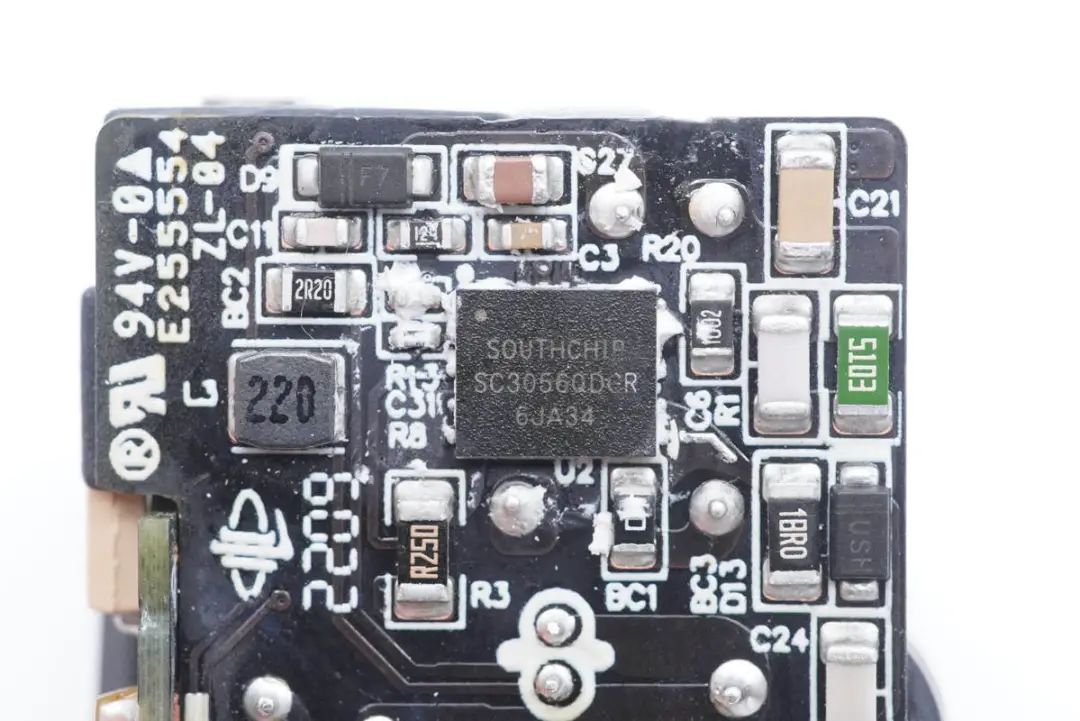

開關電源主控芯片采用南芯半導體的SC3056。南芯SC3056是一顆高頻準諧振反激轉換器，具有高能效和高可靠性，源自南芯半導體的SC305x系列。SC3056內部集成650V耐壓的開關管，可輕松驅駕30W~40W輸出功率范圍。

SC3056工作在QR和DCM模式下，谷底開通以提高效率；提供自適應的頻率折返用于實現全負載范圍內的高效率；無負載時，芯片以突發模式運行，降低待機功耗。轉換器內置高壓啟動電路，可實現超低的待機功耗和超快的啟動速度。同時集成軟啟動電路，以及用于超寬輸出范圍的分段式供電電路。在突發和故障模式下具有超低的工作電流，滿足待機能效要求。最高工作頻率為175KHz，大幅降低磁性器件的體積和成本。全功率范圍具備抖頻功能，用以改善EMI性能。

芯片內置過熱保護，供電過壓保護、供電欠壓閉鎖、逐周期電流限制、兩級過流保護、輸出過電壓保護、輸出短路保護和過載保護，提供完善全面的保護功能。

據充電頭網了解，南芯半導體的快充方案廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等數十款產品采用，品質獲得客戶高度認可。

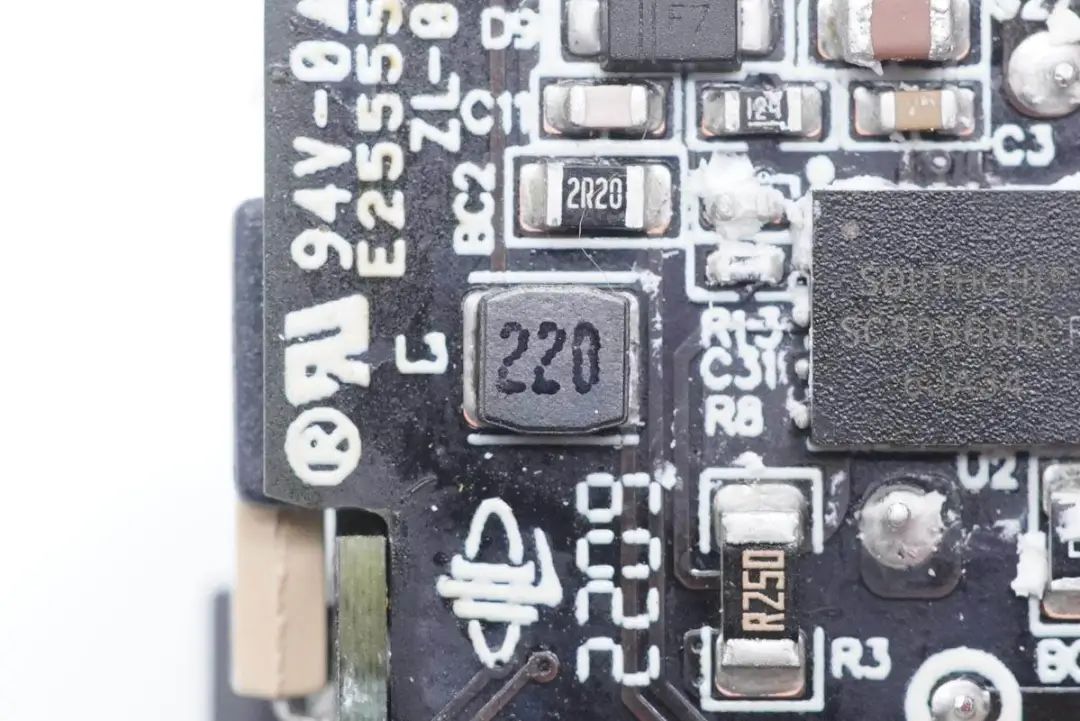

用于SC3056分段式供電的供電電感。

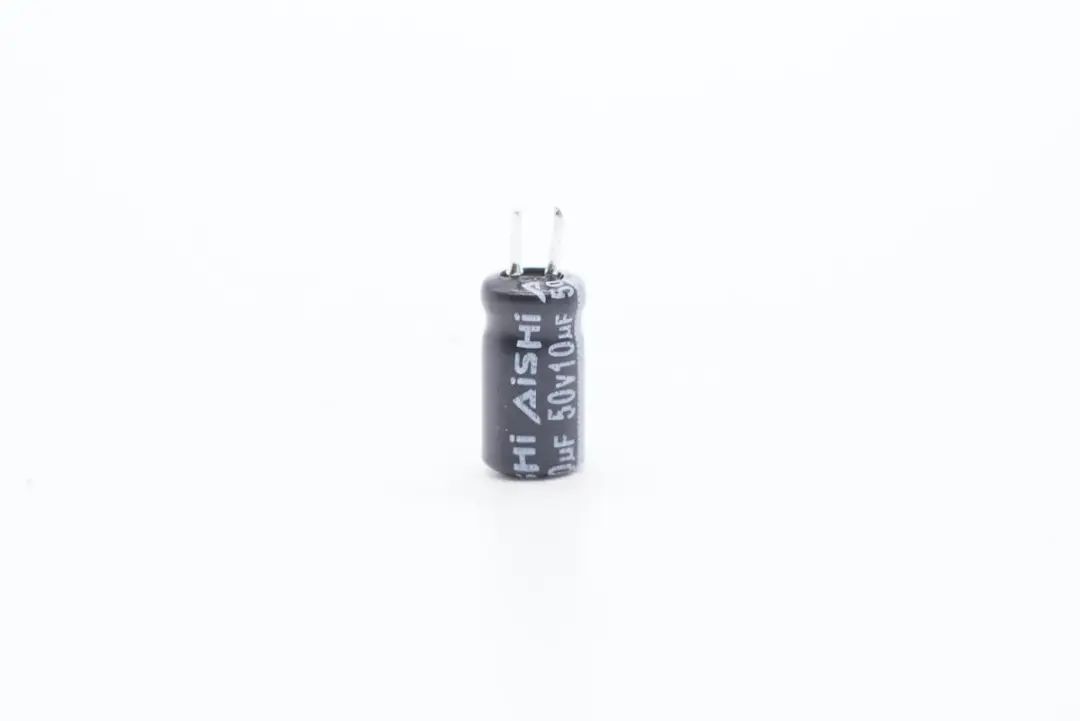

為南芯SC3056供電濾波的電解電容，來自AiSHi，規格為50V 10μF。

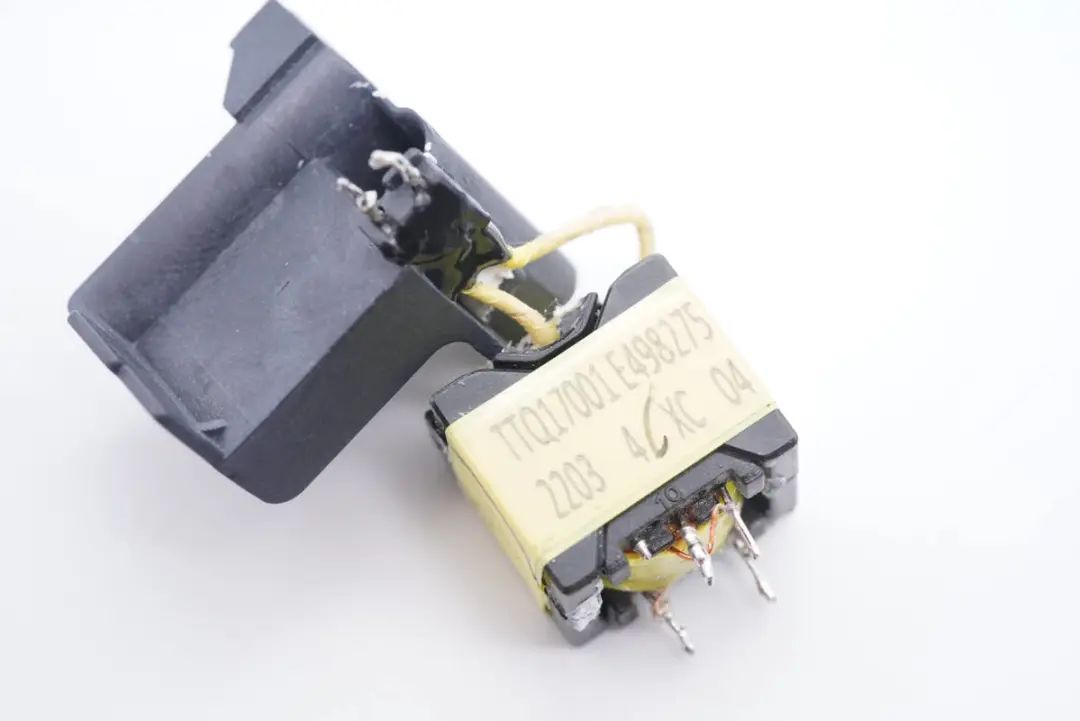

變壓器特寫，輸出采用多層絕緣線，輸出線固定在絕緣外殼中，方便裝配。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1471K。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

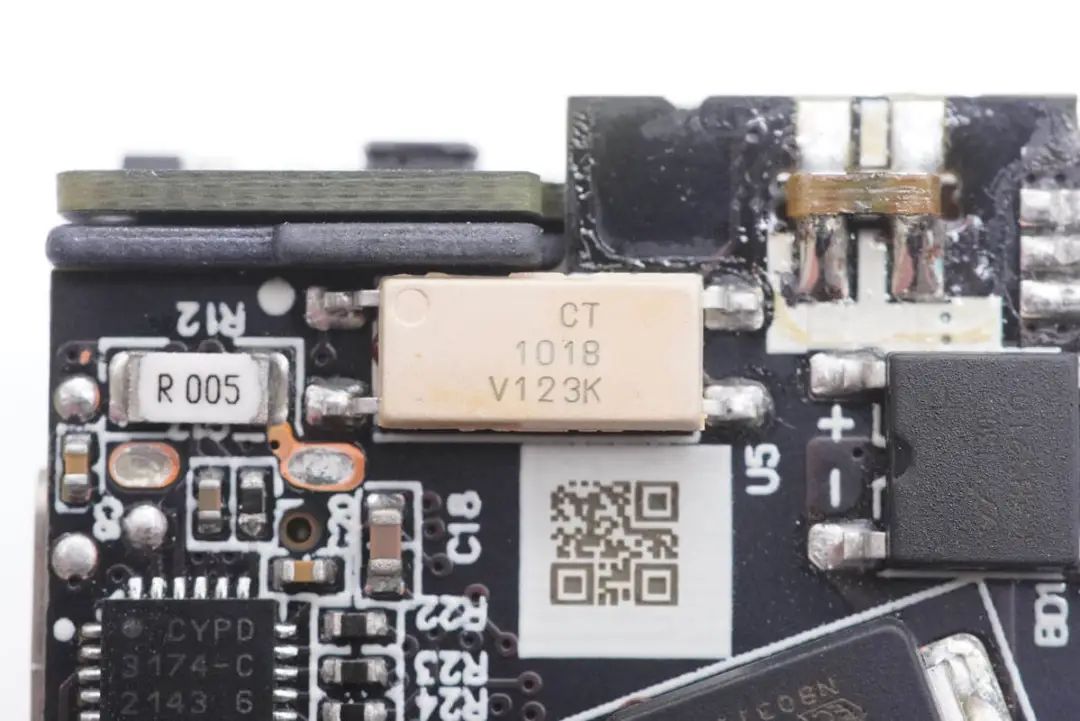

用于反饋調節輸出電壓的CT1018光耦，由協議芯片通過改變光耦內部發光二極管的發光強度，控制內部光電二極管的導通程度，由初級主控芯片檢測變化，從而實現輸出電壓反饋。

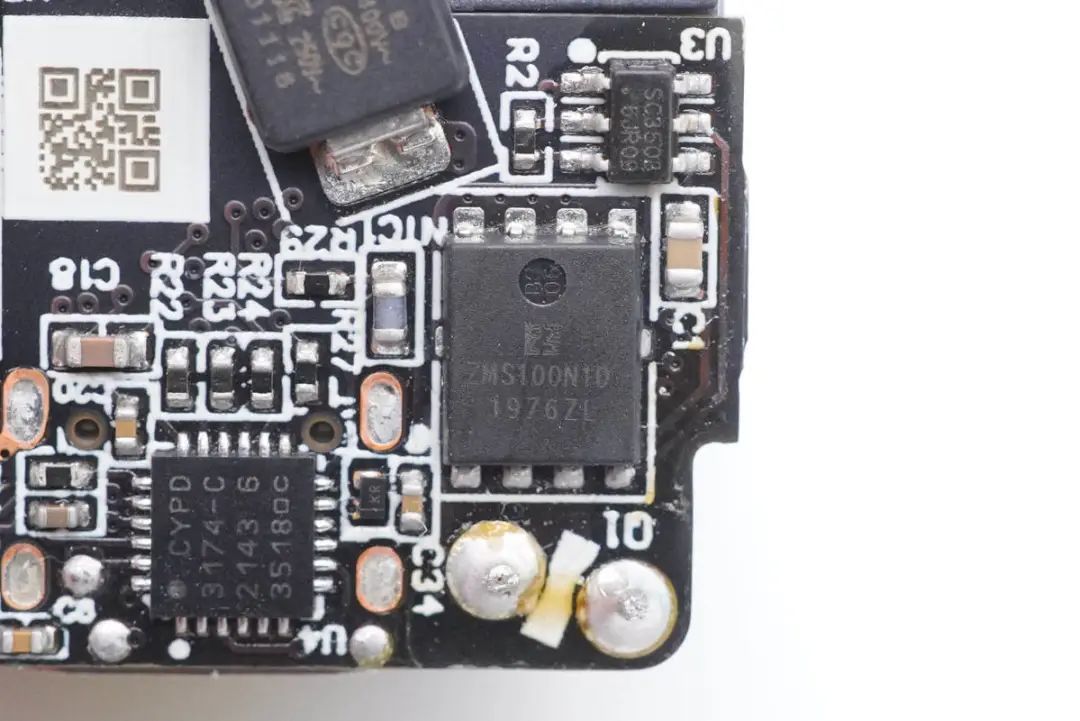

同步整流管來自真茂佳，型號ZMS100N10N，NMOS，耐壓100V，導阻10mΩ，采用DFN5*6封裝。

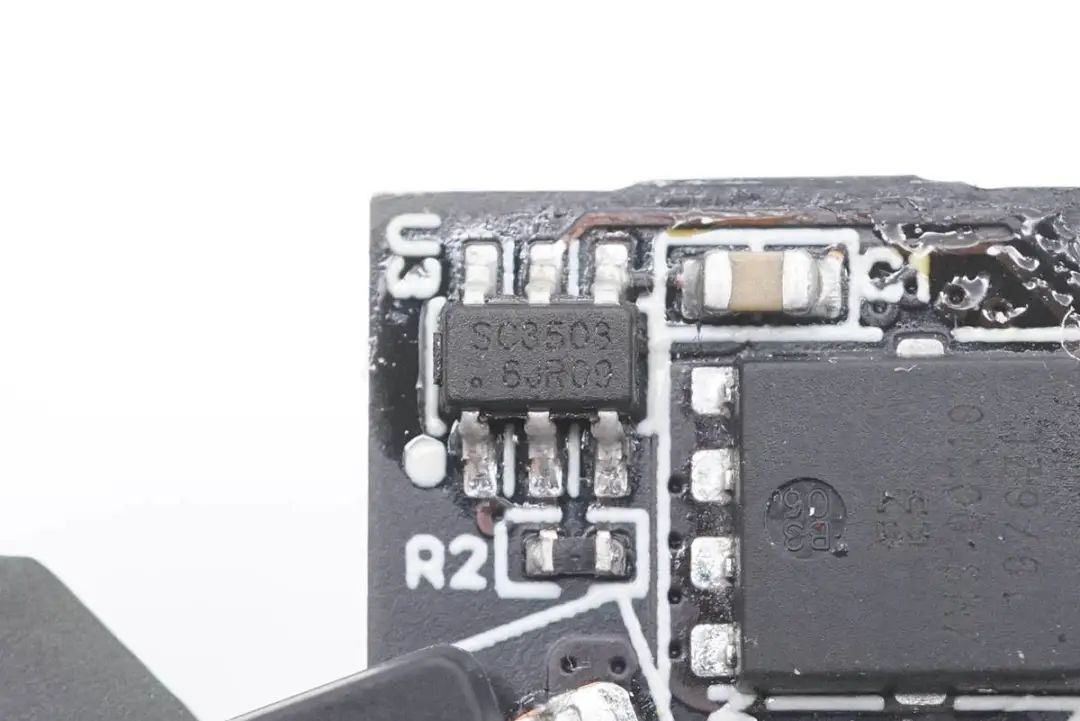

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬范圍反激適配器應用。

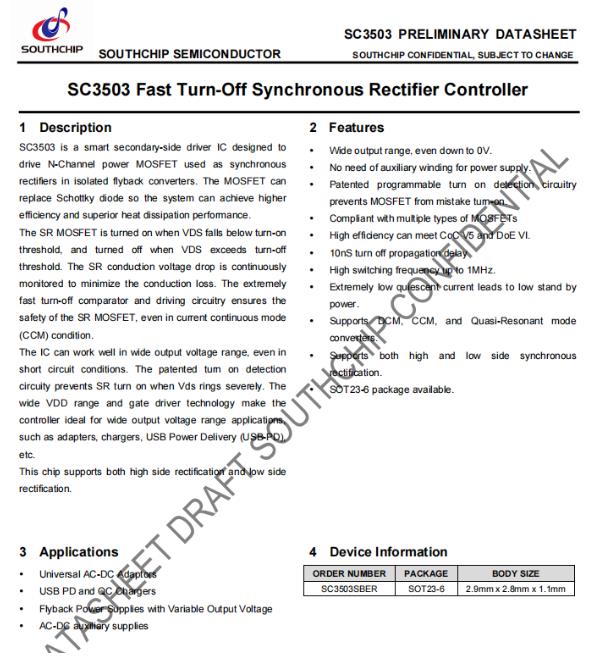

南芯SC3503資料信息。

充電頭網拆解了解到，該芯片已經被綠聯65W智充魔盒2C2A氮化鎵快充插座、TEGIC迷你30W氮化鎵快充、綠聯迷你30W氮化鎵快充、征拓65W 2C1A氮化鎵充電器、威源新能30W 1A1C氮化鎵快充、意象65W氮化鎵充電器、努比亞30W氮化鎵快充等產品采用。

輸出濾波固態電容來自Polycap柏瑞凱，VA系列105℃耐熱，規格為330μF 25V。

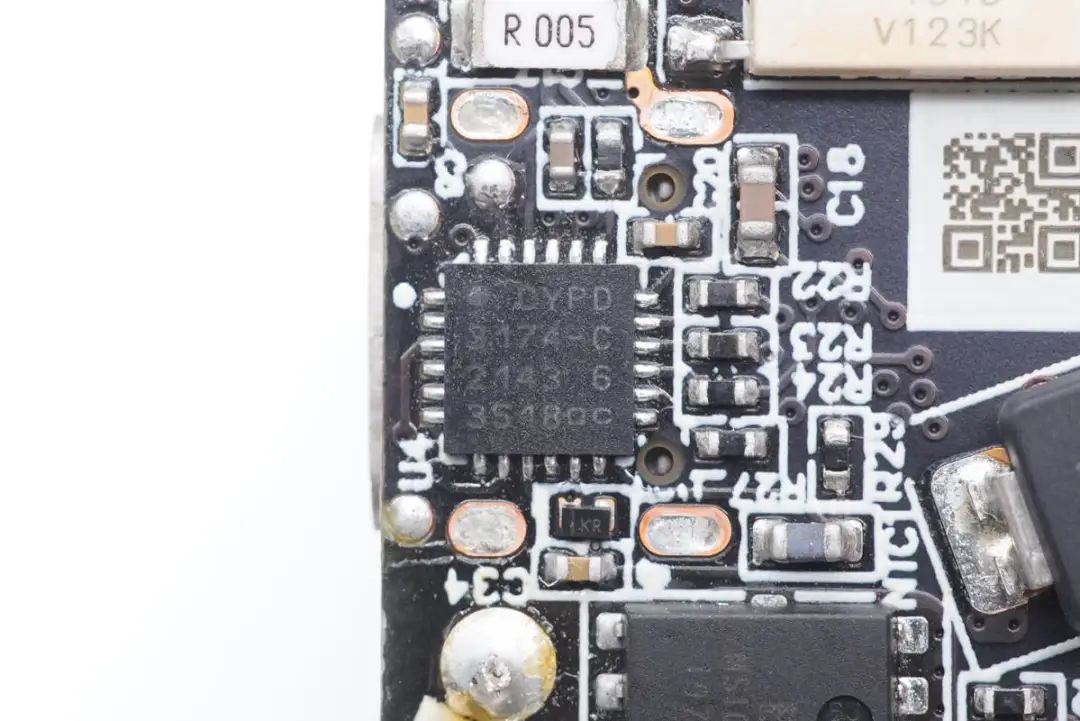

USB PD快充協議芯片采用英飛凌 CYPD3174，該芯片支持PD3.0包括PPS協議，支持QC4.0，蘋果2.4A等其他快充協議；內置多重全面的保護功能，內置32位M0處理器，集成振蕩器且無需外部時鐘。芯片右下角NTC1為熱敏電阻，在USB-C接口處，用于檢測充電器內部溫度，進行過熱保護。

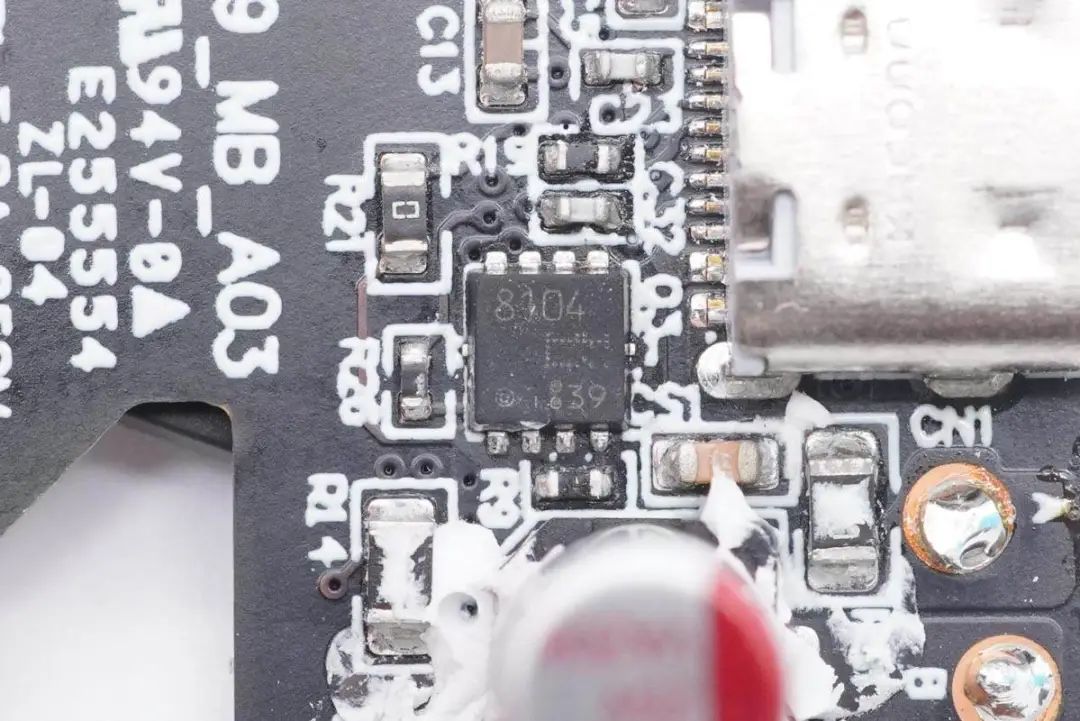

VBUS開關管來自東芝，型號為TPCC8104，PMOS管，耐壓30V，導阻6.8mΩ。

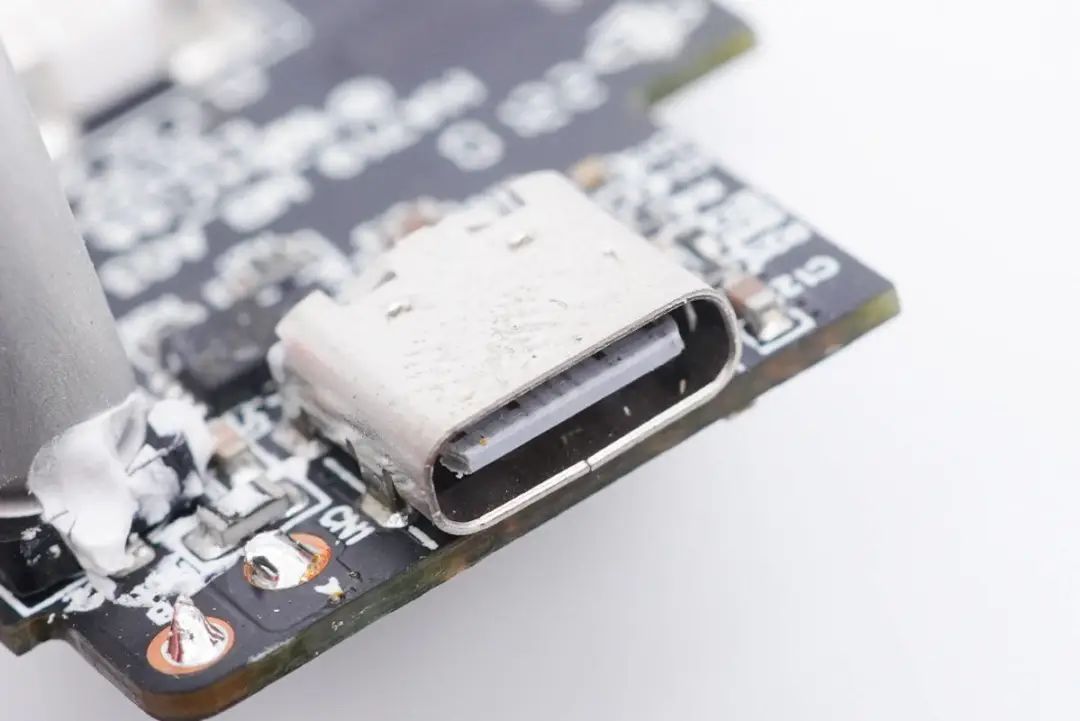

USB-C母座特寫，白色膠芯，過孔焊接固定。

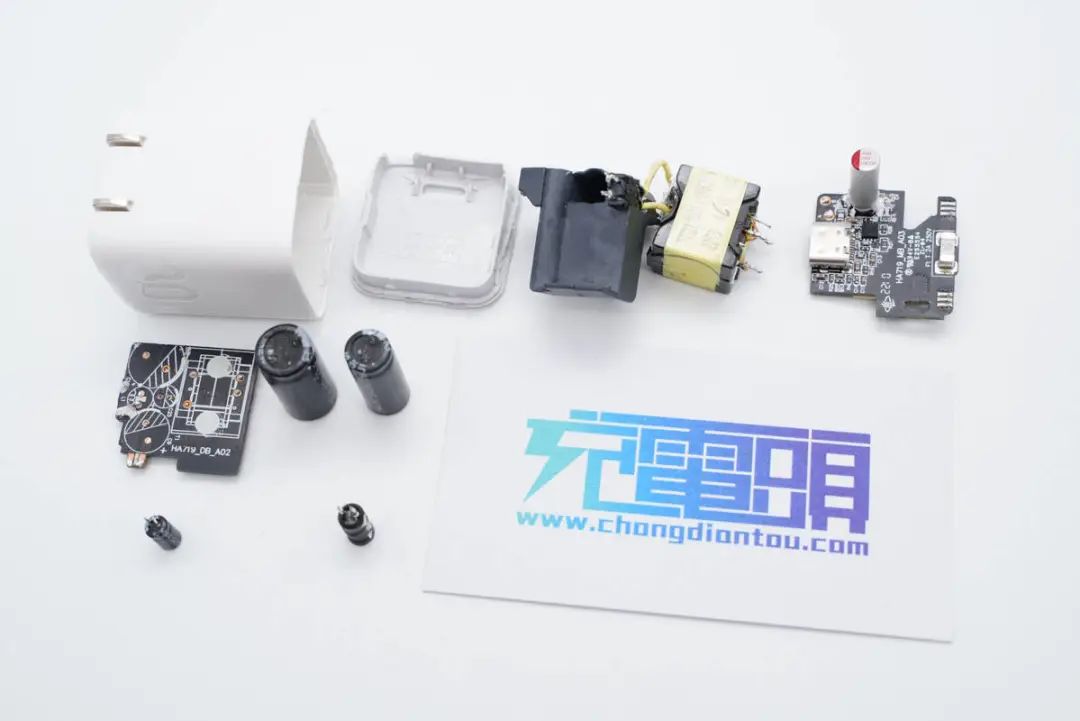

全部拆解完畢，來張全家福。

充電頭網拆解總結

紫米30W充電器與前不久推出的35W雙口充電器采用相同的設計語言，折疊插腳小巧便攜。充電器支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組輸出，以及5-11V2.75A和5-20V1.5A兩組PPS電壓檔位，對蘋果和安卓手機支持都非常好，并且還支持筆記本電腦充電。

充電頭網通過拆解了解到，紫米30W充電器采用兩塊PCB組合焊接，L型結構內部布置變壓器和濾波電容，最大化利用內部空間減小充電器體積。初級與次級濾波電容采用定制絕緣支架隔離，簡化生產工序。

充電器內部使用知名廠商南芯半導體的SC3056+SC3503氮化鎵快充電源方案，此前紫米35W雙口充電器也選用了這款電源方案。充電器內部采用AiSHi艾華電解電容濾波，使用英飛凌協議芯片，外置熱敏電阻進行溫度檢測，整體做工用料扎實可靠。
