蘋果配件商mophie是一家知名的配件廠商，圍繞iPhone周邊推出了多款保護殼，移動電源等配件，并在蘋果官方線上店鋪和實體店面銷售，品質得到消費者的充分認可。充電頭網拿到了mophie推出的一款45W雙口PD快充充電器，采用折疊插腳，并具備雙口獨立20W快充，單口輸出時為45W，支持功率盲插，使用和攜帶都很方便。

這款45W雙口充電器可以為iPad及iPhone大功率充電，也能在接入兩臺iPhone時，同時為手機快充，下面充電頭網就對mophie這款雙C口充電器進行拆解，看看用料做工怎么樣。

mophie 45W充電器外觀

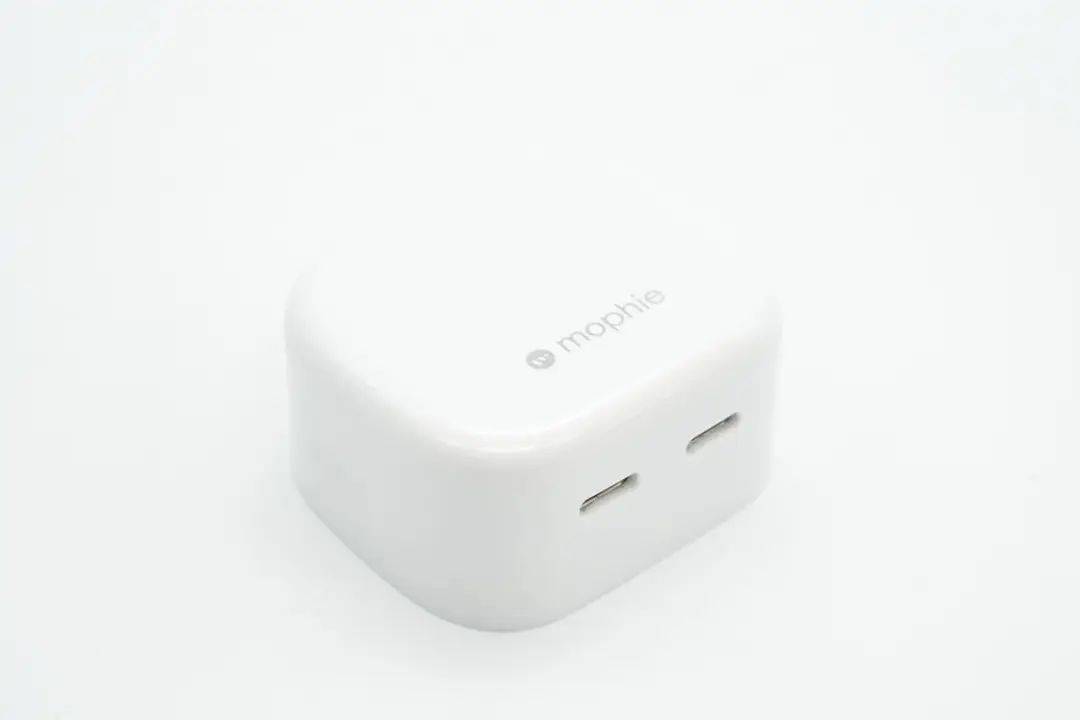

充電器采用PC材質白色外殼，頂部以及側身高光亮面處理，邊緣過渡圓潤，整體造型很像“果凍”。

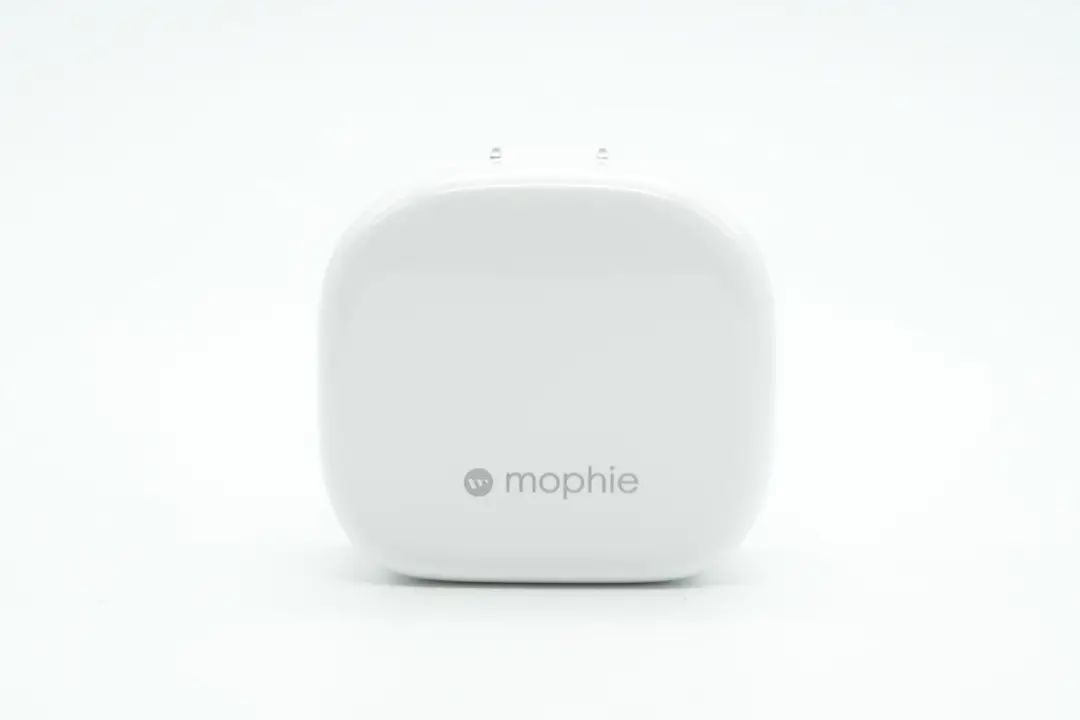

頂面設計有mophie品牌logo。

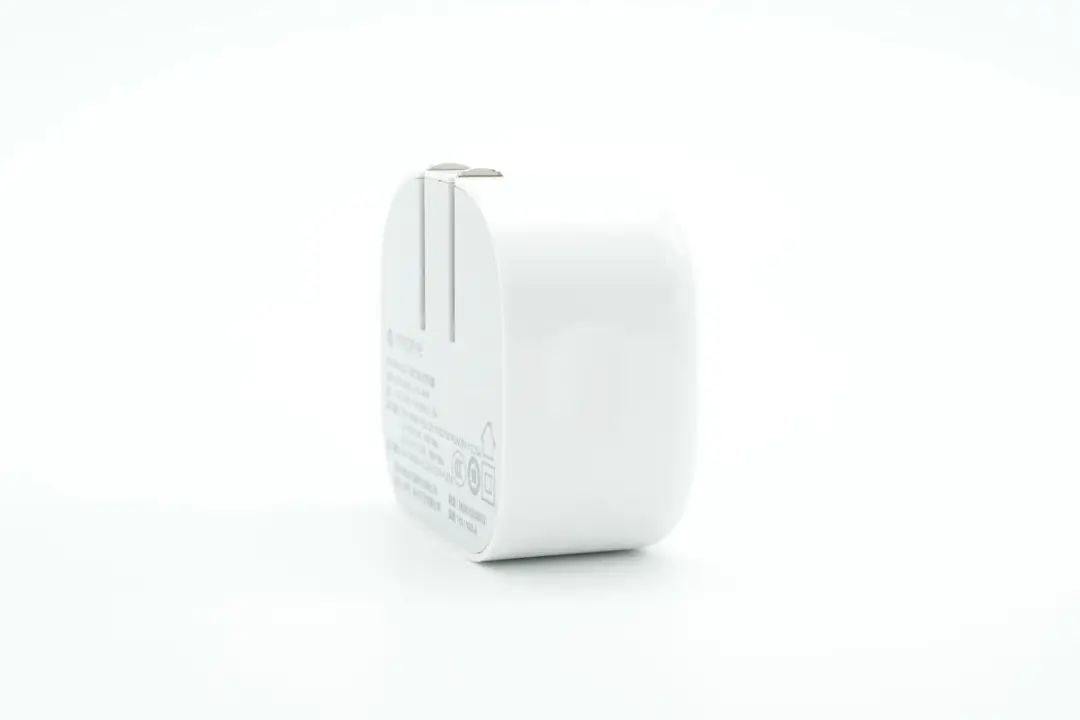

充電器底部平直切面設計，可以更好貼合墻插使用，提升穩定性。

此外配備可折疊國標插腳，外出攜帶更方便且不會刮傷包里其它設備。

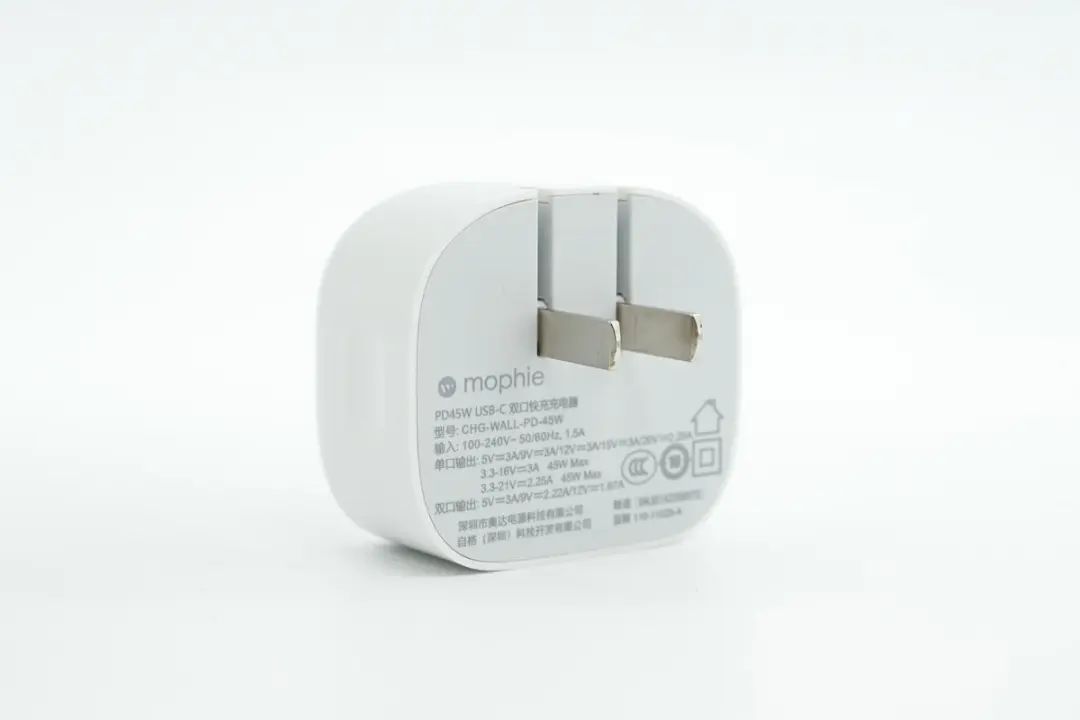

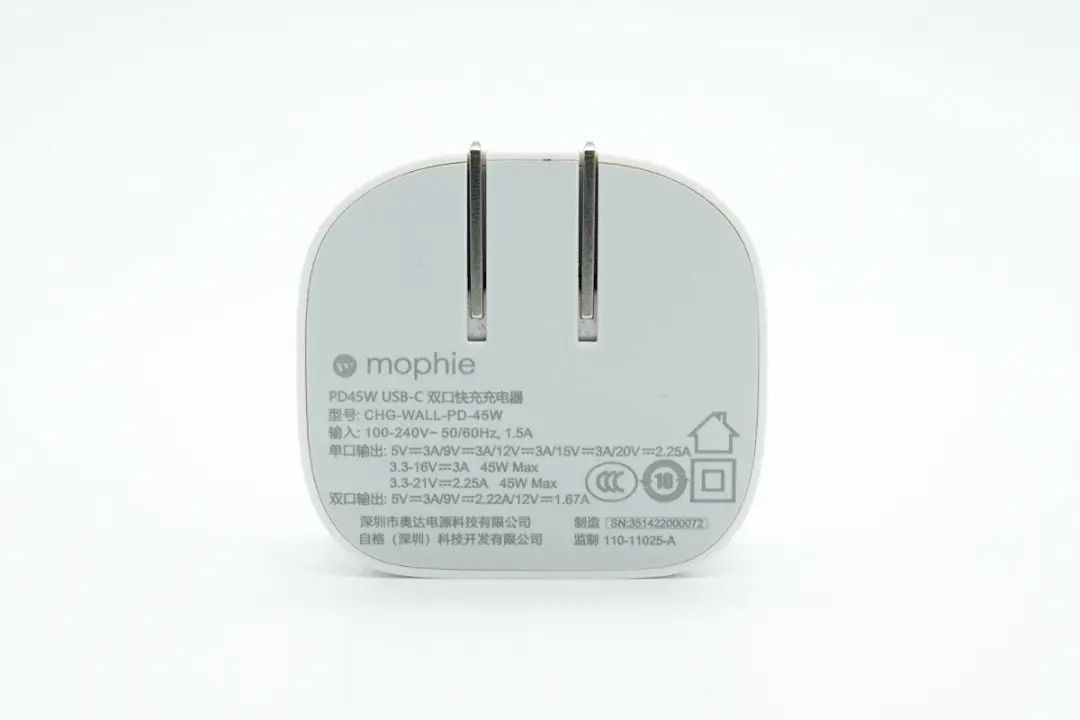

底部外殼上印有充電器參數

型號：CHG-WALL-PD-45W

輸入：100-240V~50/60HZ 1.5A

單口輸出：5V3A、9V3A、12V3A、15V3A、20V2.25A

PPS：3.3-16V3A、3.3-21V2.25A

雙口輸出：5V3A、9V2.22A、12V1.67A

制造商：深圳市奧達電源科技有限公司

監制：自格（深圳）科技開發有限公司

充電器已經通過了CCC認證。

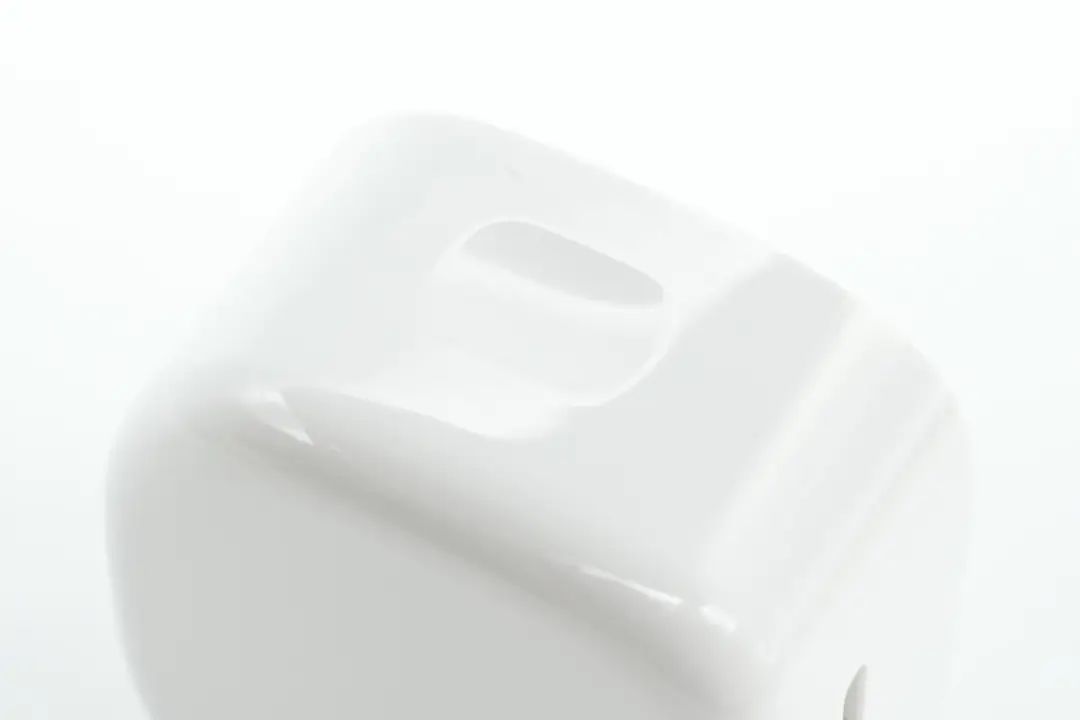

機身兩側設有小凹面，方便用戶插拔使用。

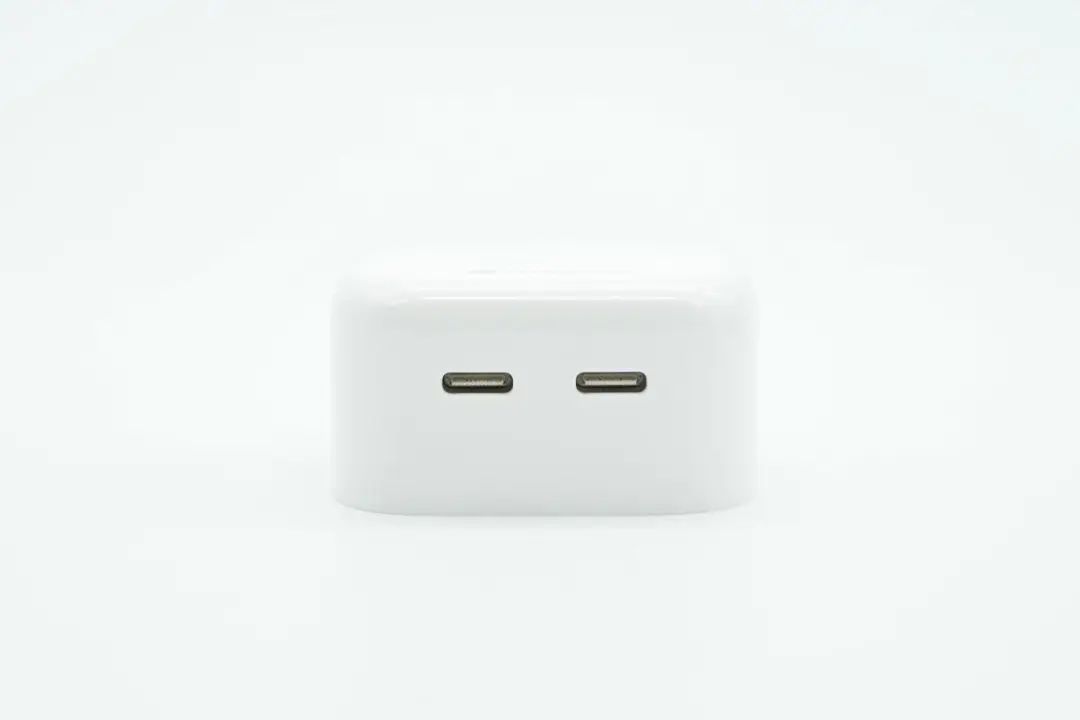

輸出端設有兩個USB-C接口，白色膠芯。

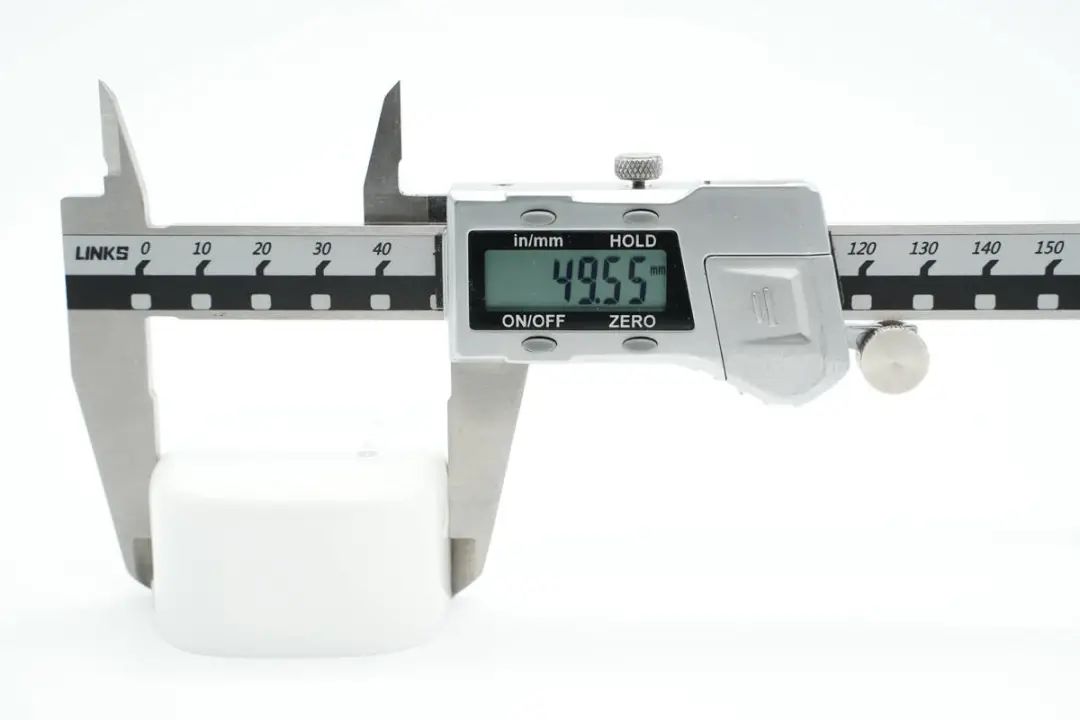

測得充電器機身長度為49.55mm。

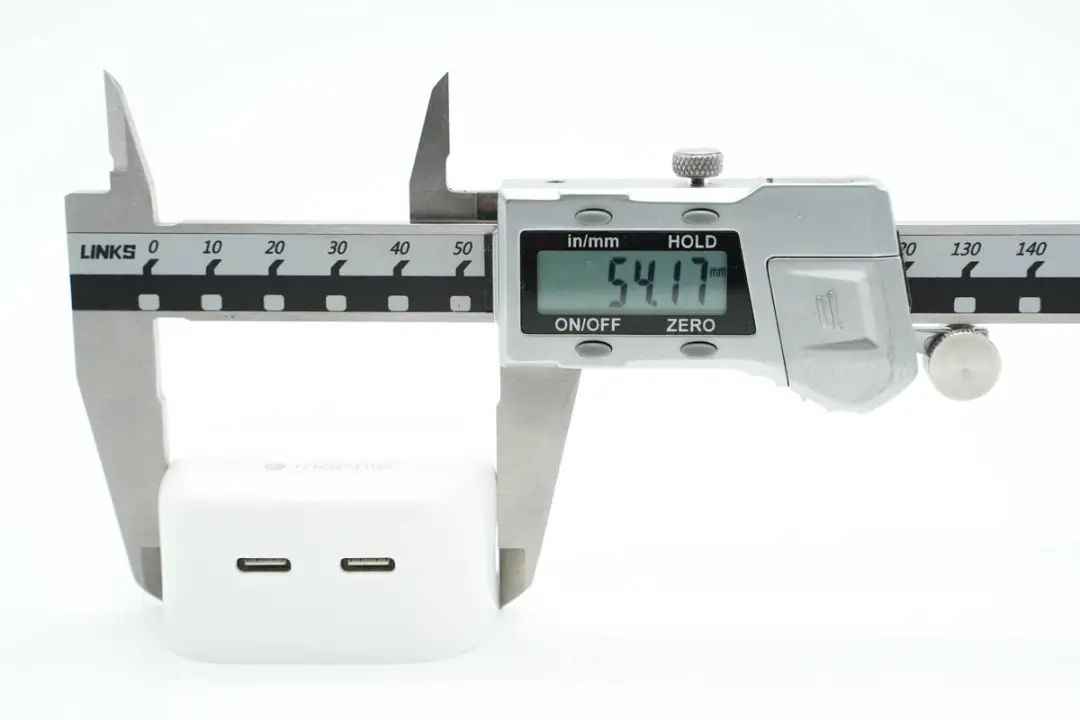

寬度為54.17mm。

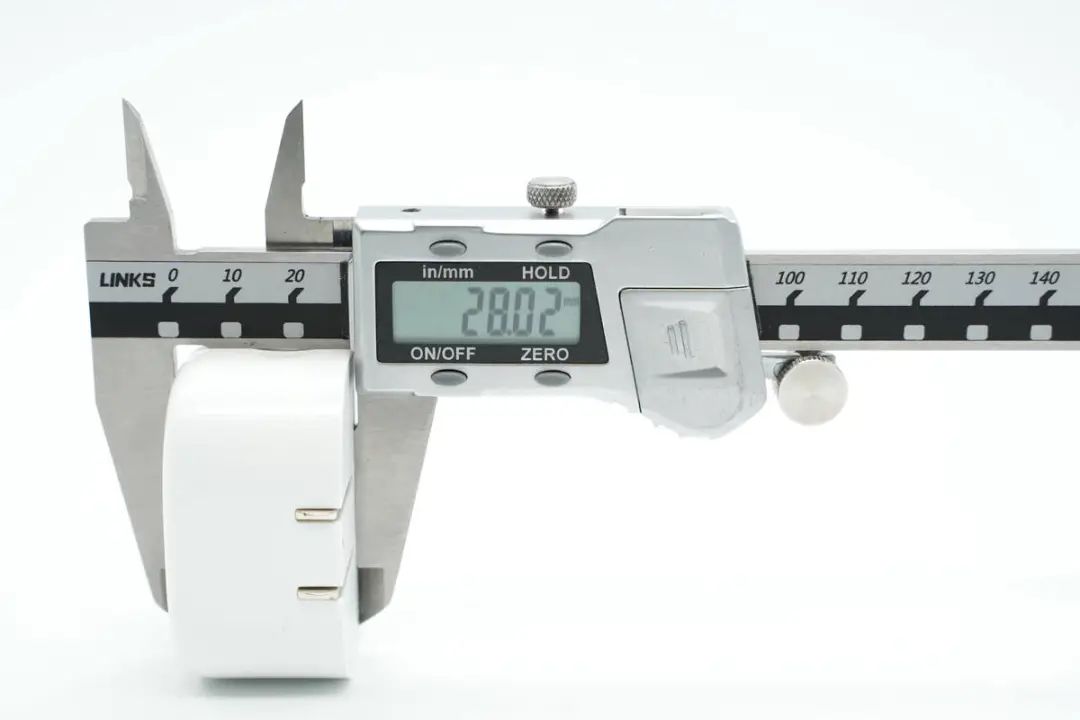

厚度為28.02mm。

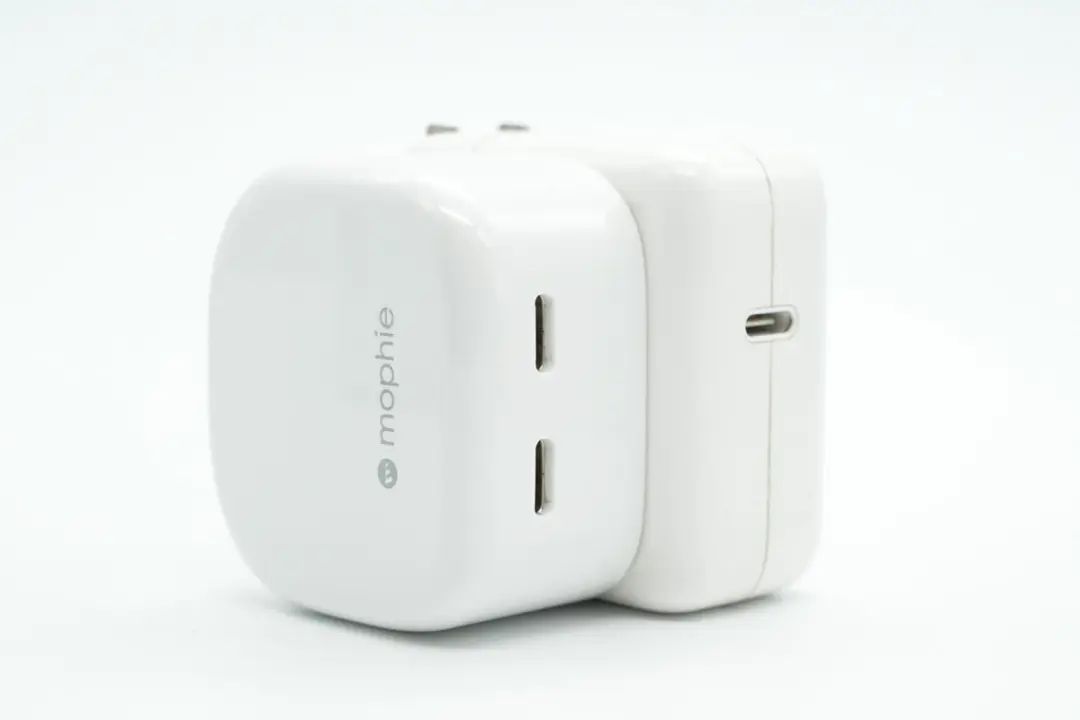

和蘋果30W充電器放在一起對比，mophie這款要稍短一點。

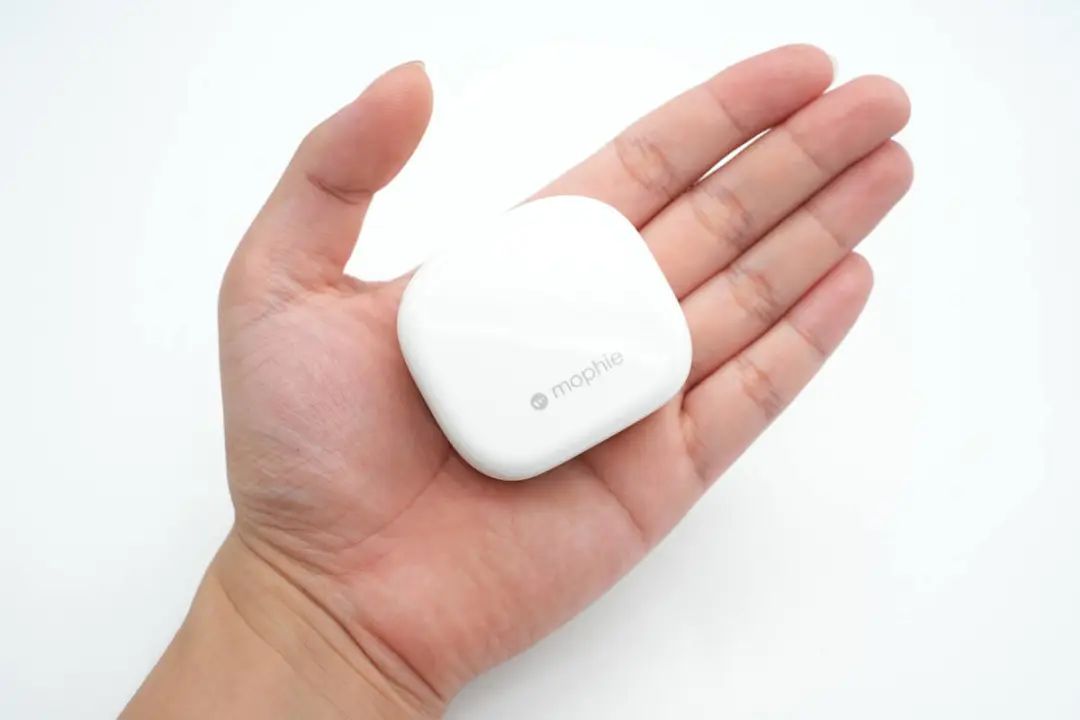

拿在手上的大小直觀感受。

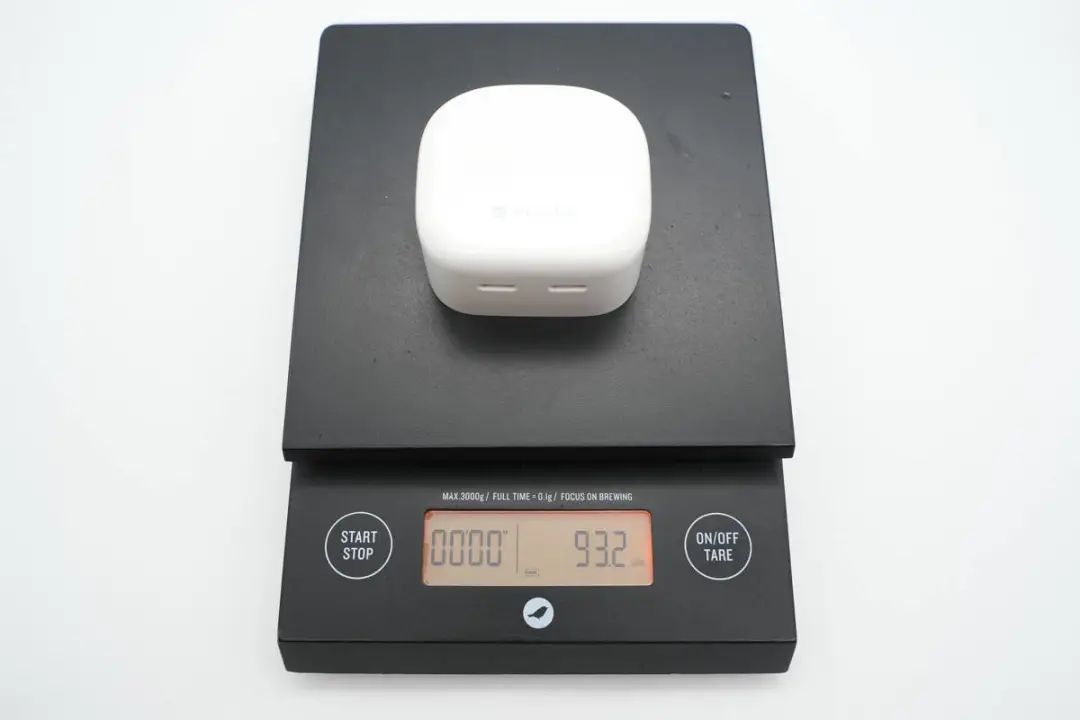

充電器凈重約為93g。

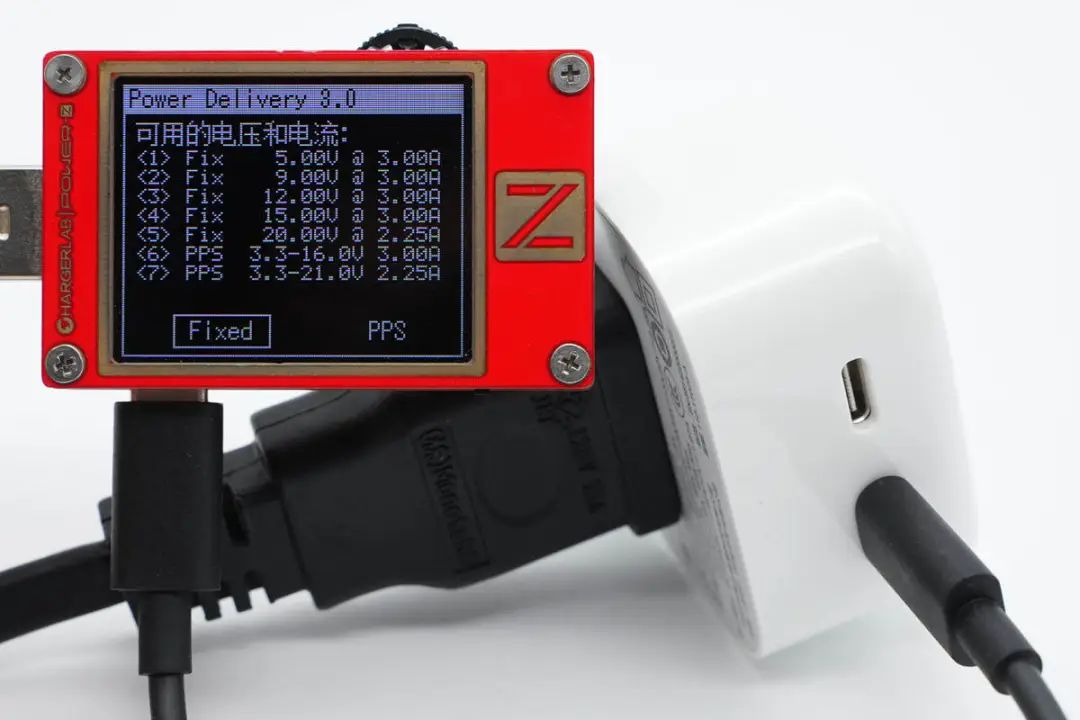

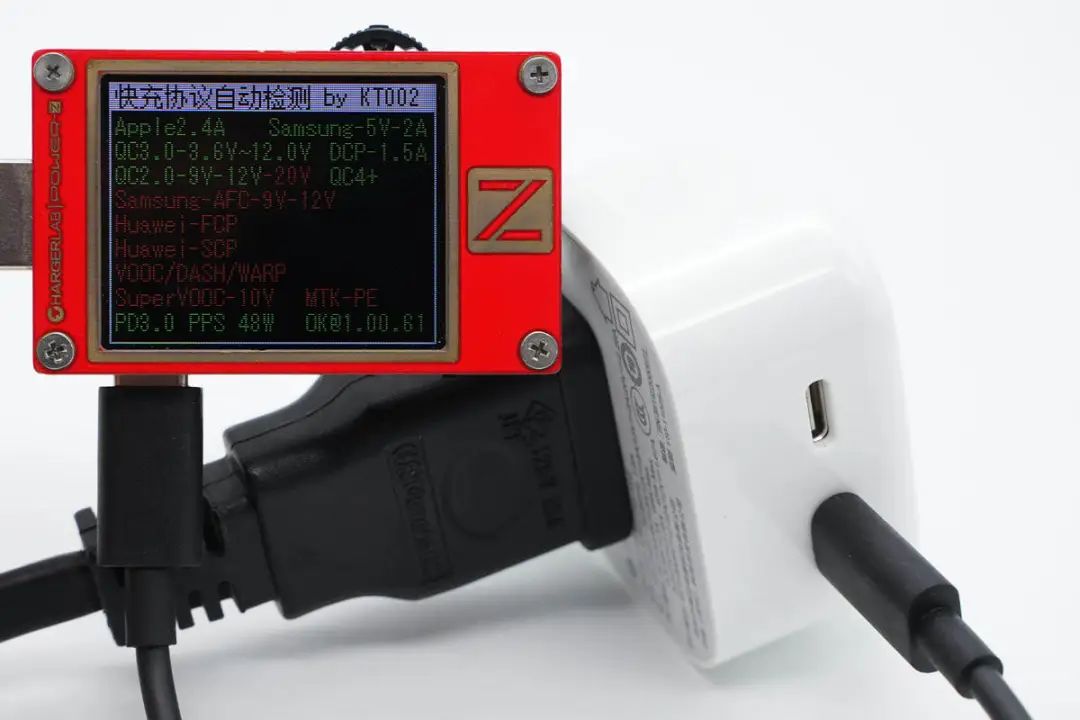

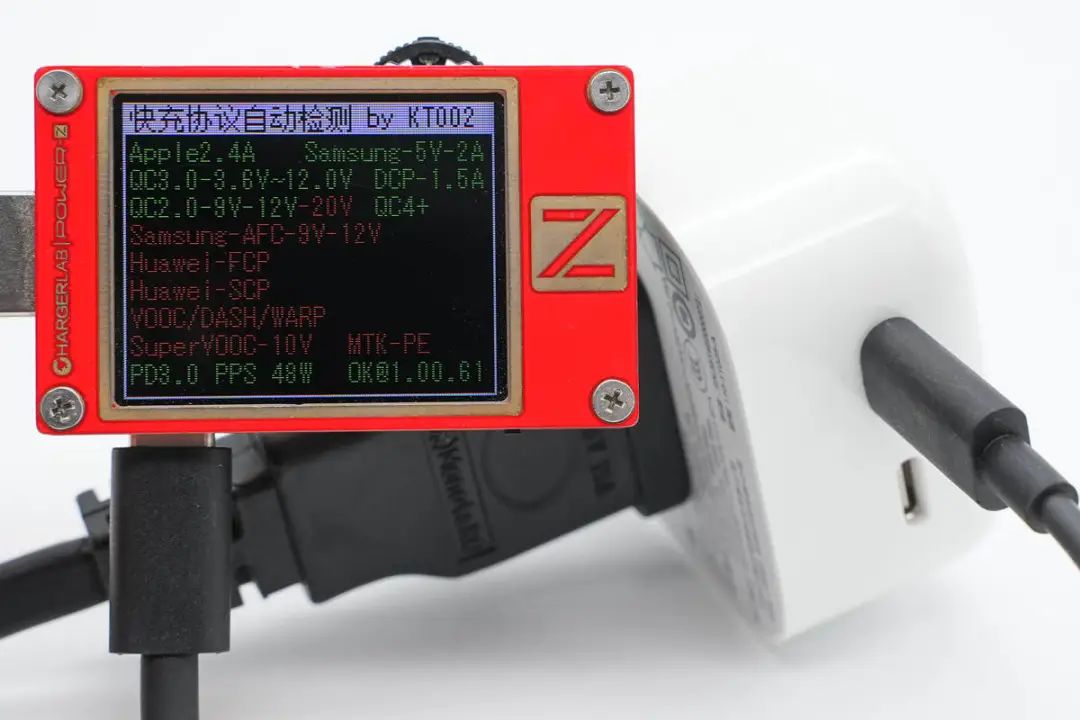

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、PD3.0、PPS快充協議。

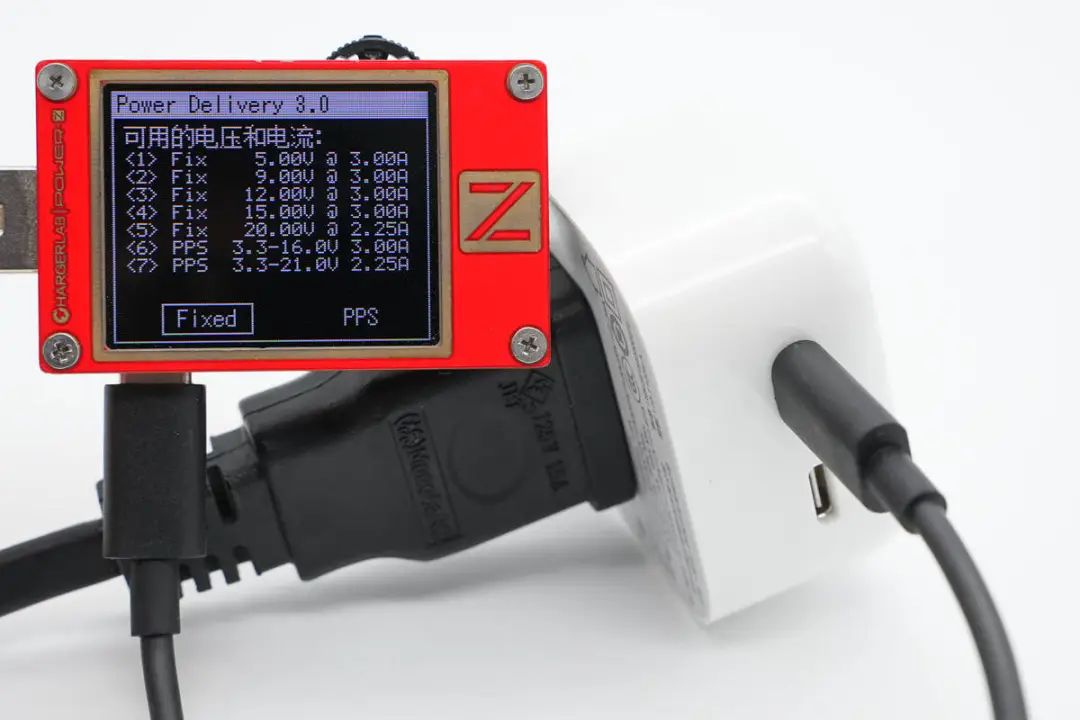

并且還具備5V3A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位，以及3.3-16V3A、3.3-21V2.25A兩組PPS電壓檔位。

測得另一個USB-C口同樣支持QC2.0/3.0、PD3.0、PPS快充協議。

此外兩個C口的PDO報文也完全相同，即兩個C口單口輸出性能完全一樣，支持功率盲插使用方便。

mophie 45W充電器拆解

對mophie這款45W充電器的外觀、大小、性能等有了基本了解后，下面繼續對其進行拆解，看看用料如何。

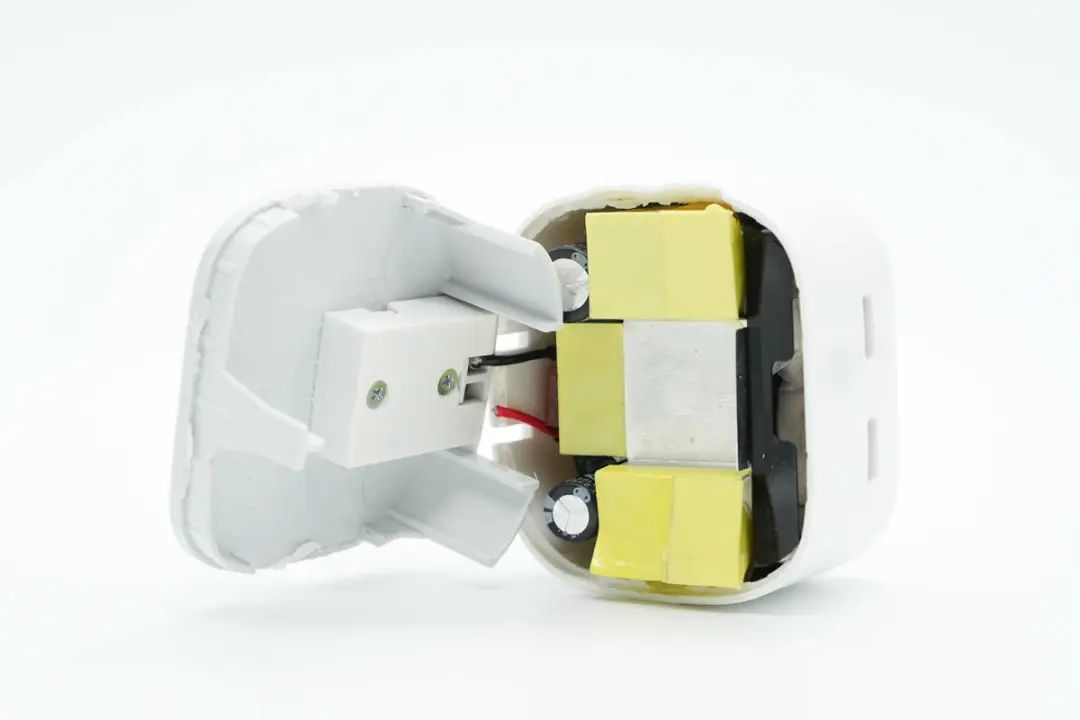

沿外殼接縫撬開充電器外殼，外殼采用超聲波焊接。輸入插腳通過導線焊接連接到PCBA模塊供電。

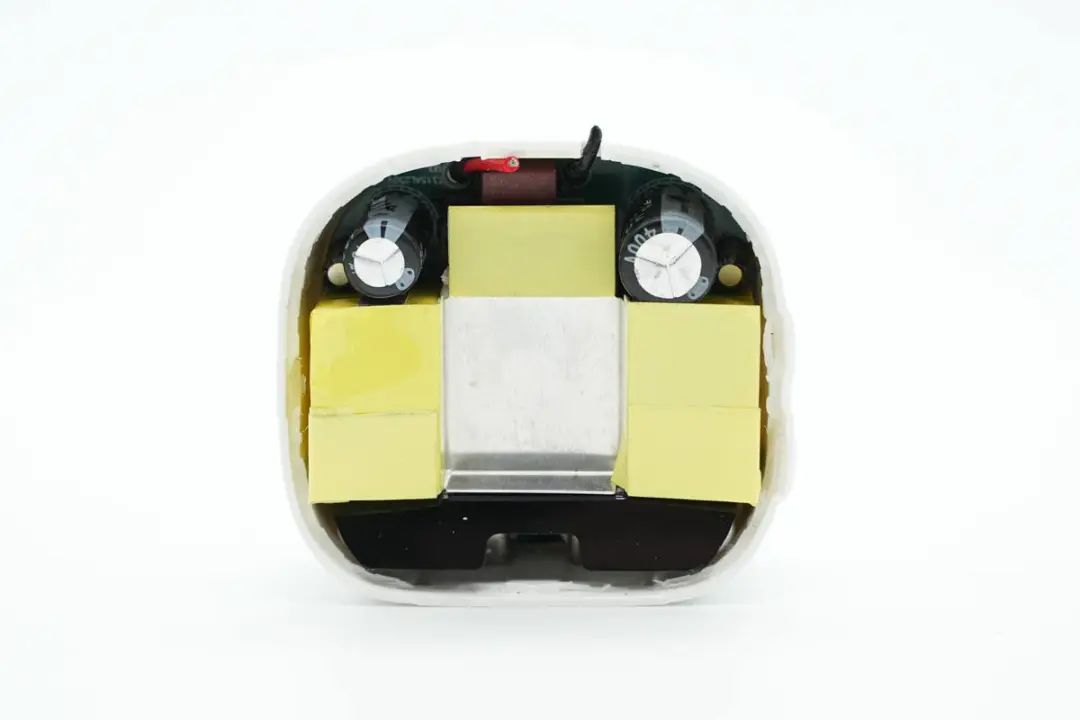

剪斷連接導線，充電器PCBA模塊覆蓋散熱片，散熱片纏繞黃色膠帶絕緣。

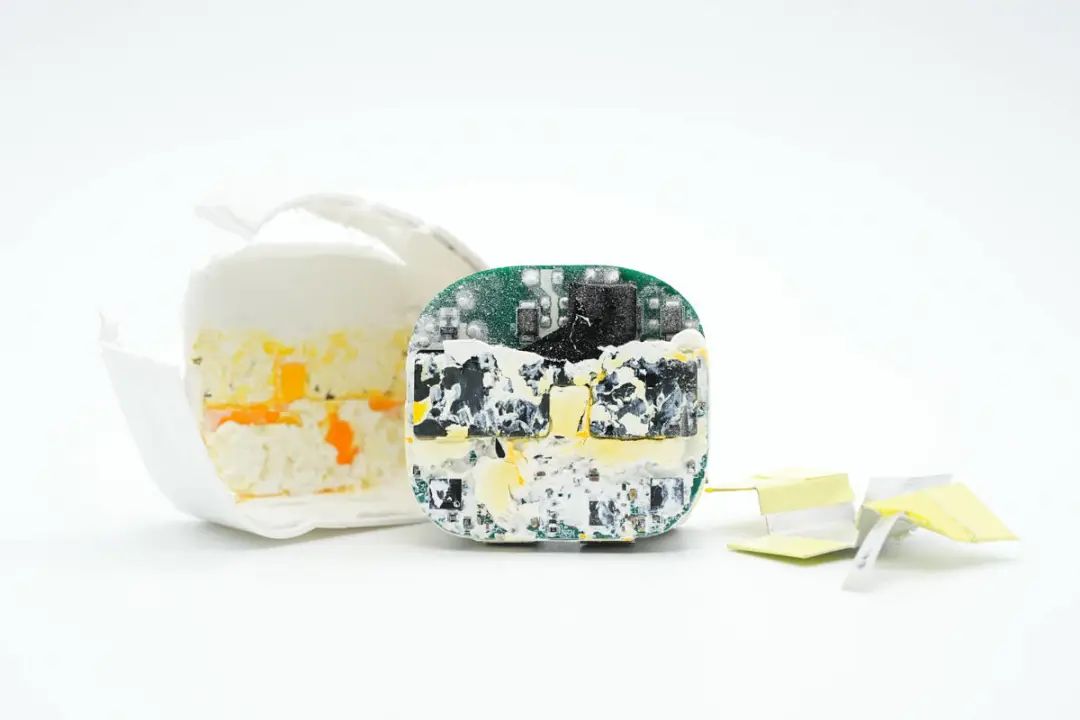

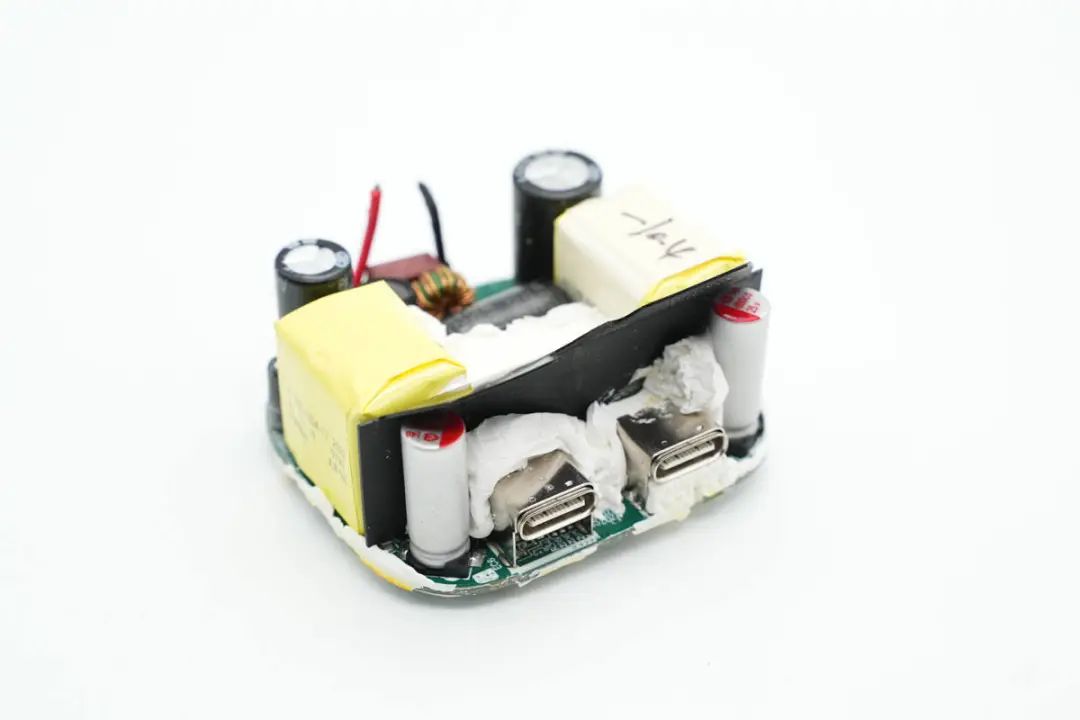

切開殼體，取出內部PCBA模塊，PCBA模塊灌膠固定及導熱。

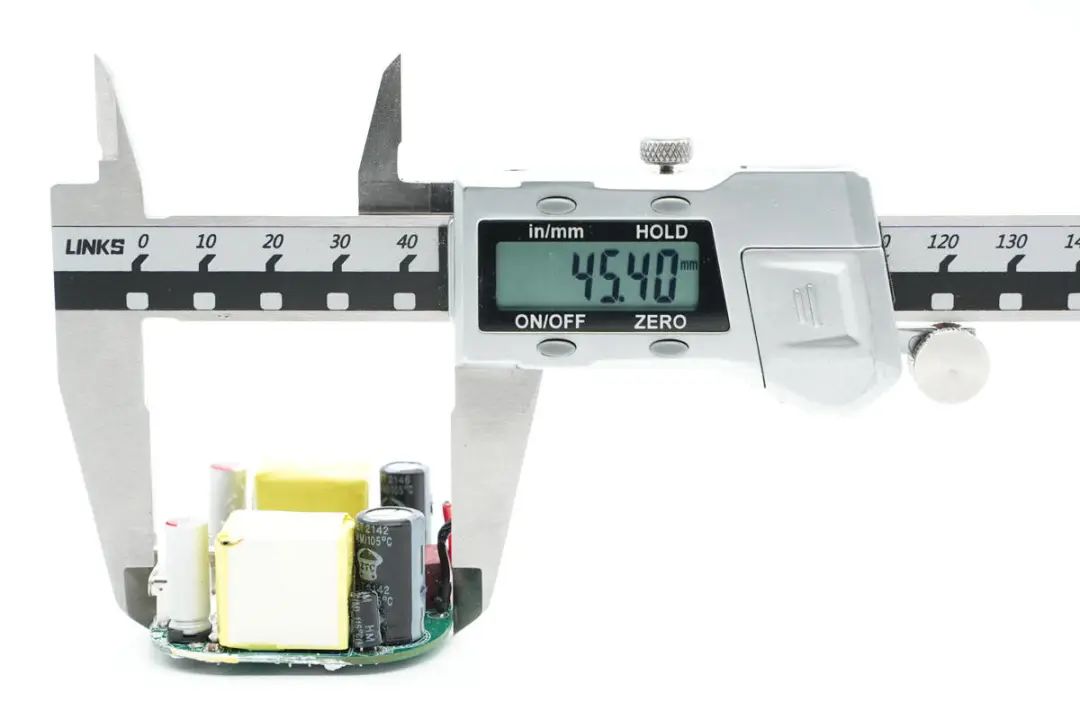

使用游標卡尺測得PCBA模塊長度約為45.4mm。

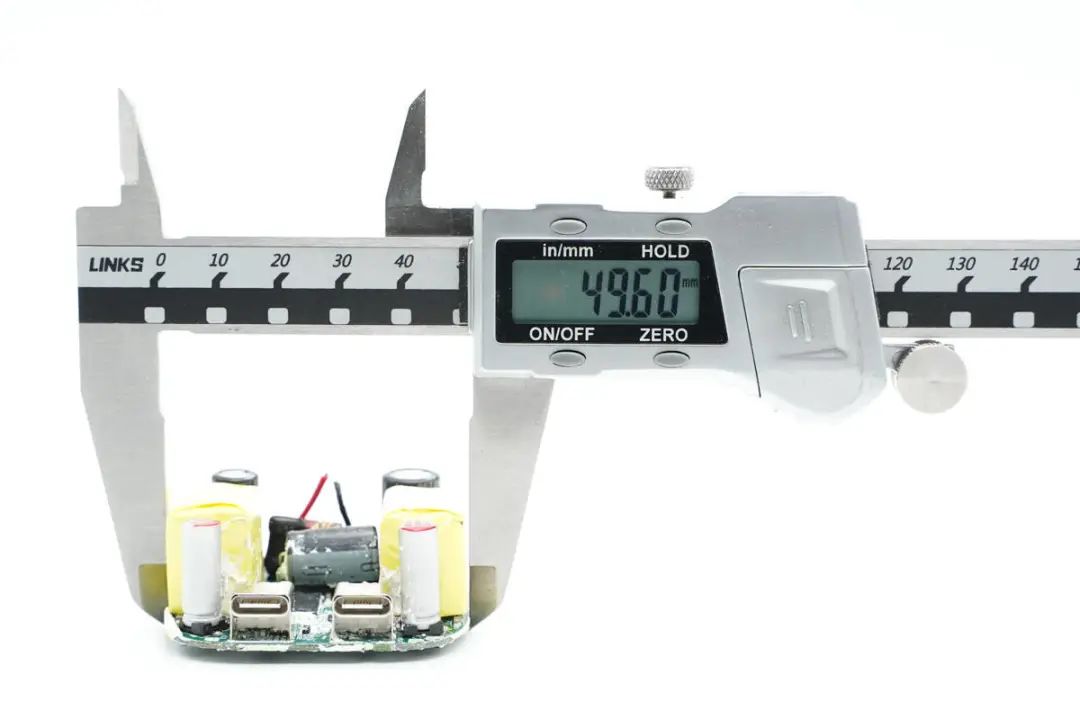

PCBA模塊寬度約為49.6mm。

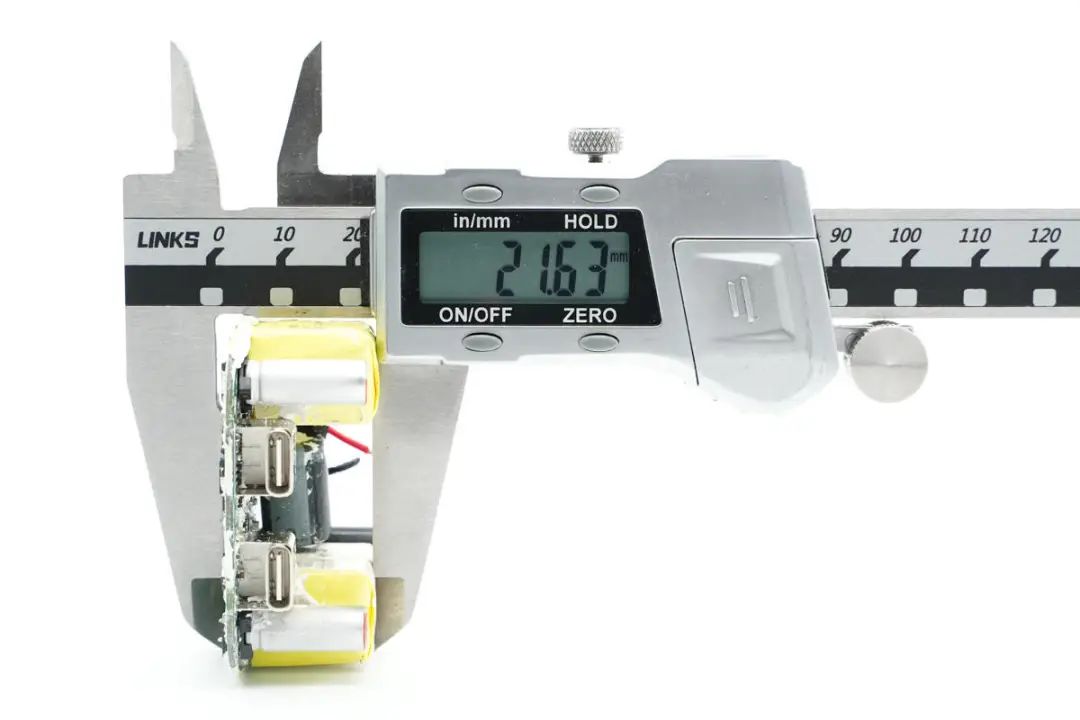

PCBA模塊厚度約為21.63mm。

充電器輸入端一覽，焊接保險絲，共模電感和濾波電容。

輸出側元件與變壓器之間通過麥拉片隔離，并打膠固定。充電器內部使用兩路獨立的開關電源，電容，變壓器以及主控芯片和協議芯片都是完全獨立的。

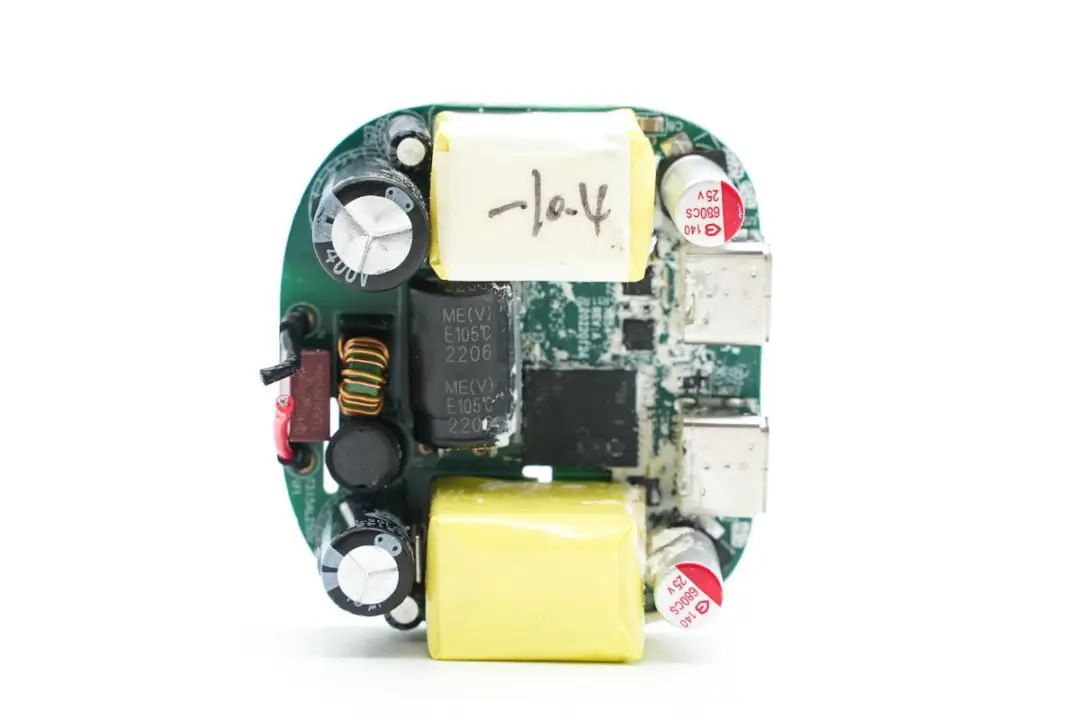

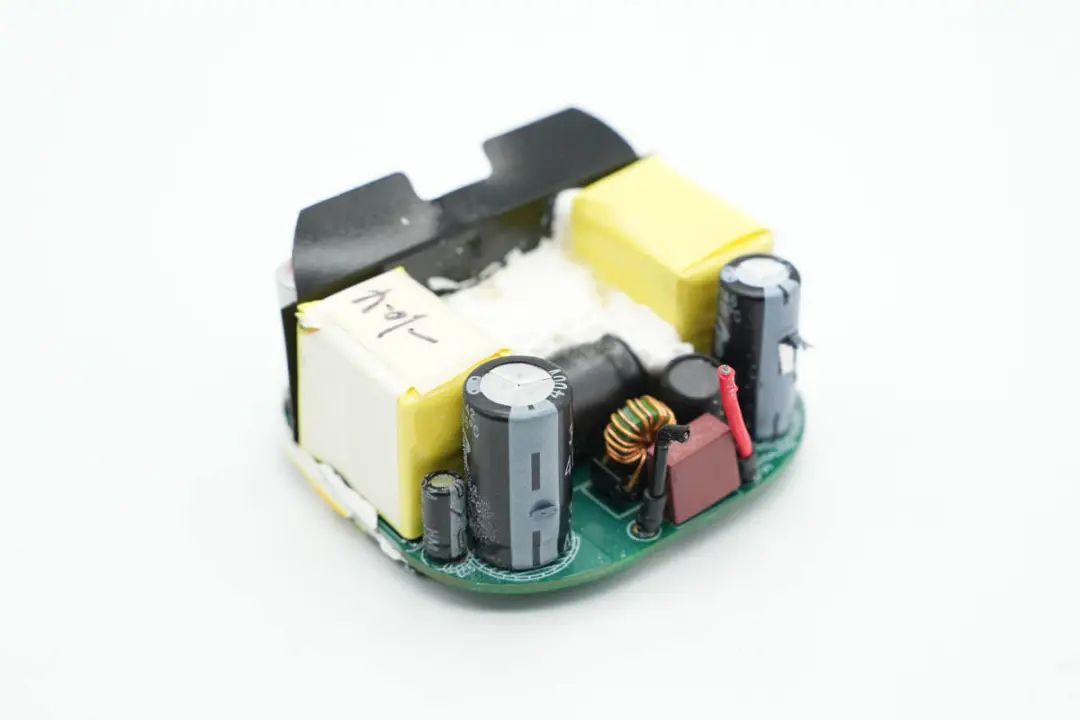

PCBA模塊正面一覽，左側為輸入保險絲和共模電感，差模電感和濾波電容，中間上下兩側分別為開關變壓器，中心位置是一顆電解電容和一顆電源芯片，右側分別是對應的濾波電容和USB-C輸出母座。

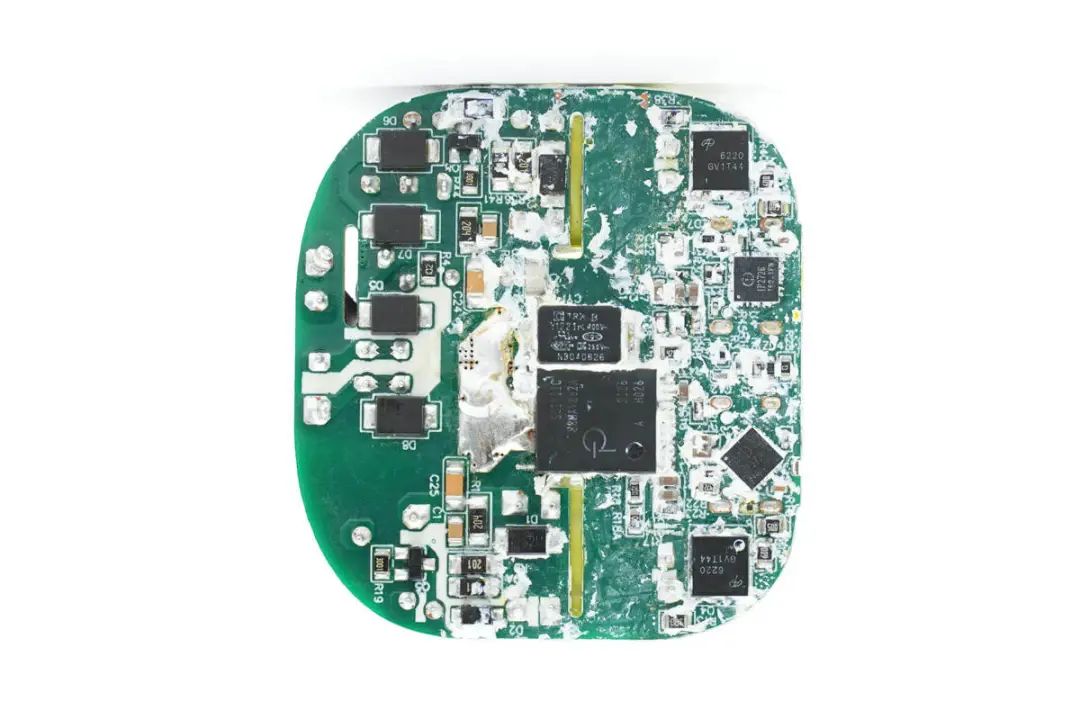

PCBA模塊背面左側焊接四顆整流管，組成整流橋用于輸入整流，背面中心位置焊接一顆電源芯片和貼片Y電容，右側是對應的同步整流管和協議芯片。

通過對充電器PCBA模塊正反面的觀察，mophie這款45W充電器采用兩路相同的反激開關電源，寬電壓范圍輸出，輸出電壓由協議芯片控制，實現雙口獨立快充輸出。當只有一個接口輸出時，自動將兩路電源輸出并聯，滿足大功率輸出需求。下面我們就從輸入端開始了解各個元器件的信息。

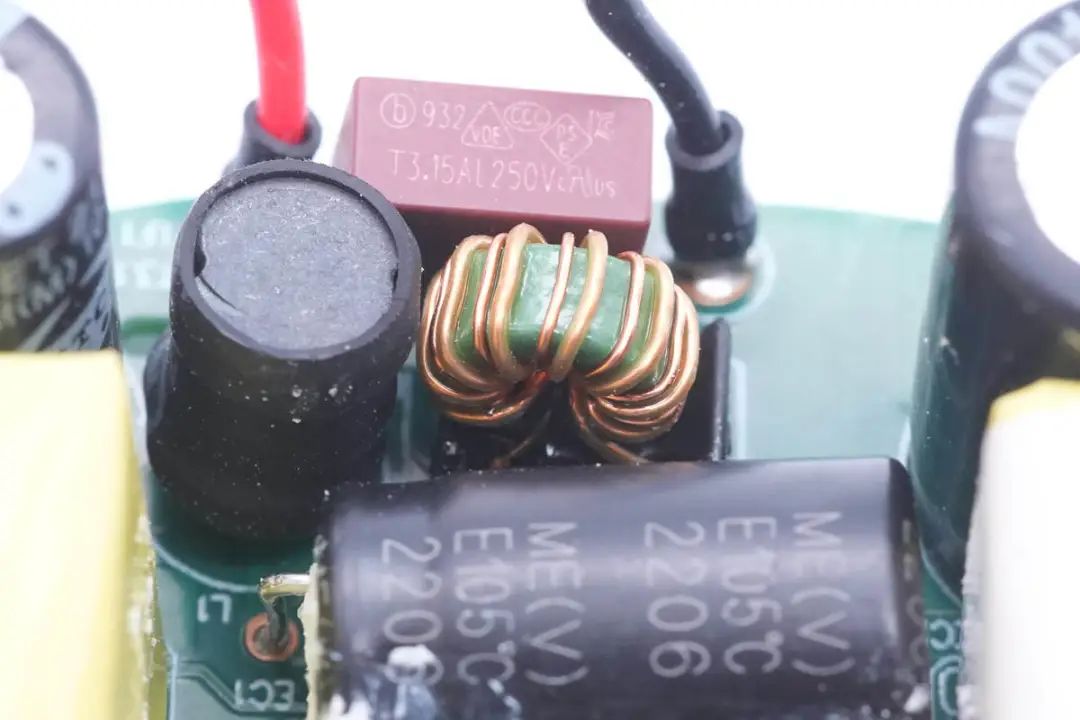

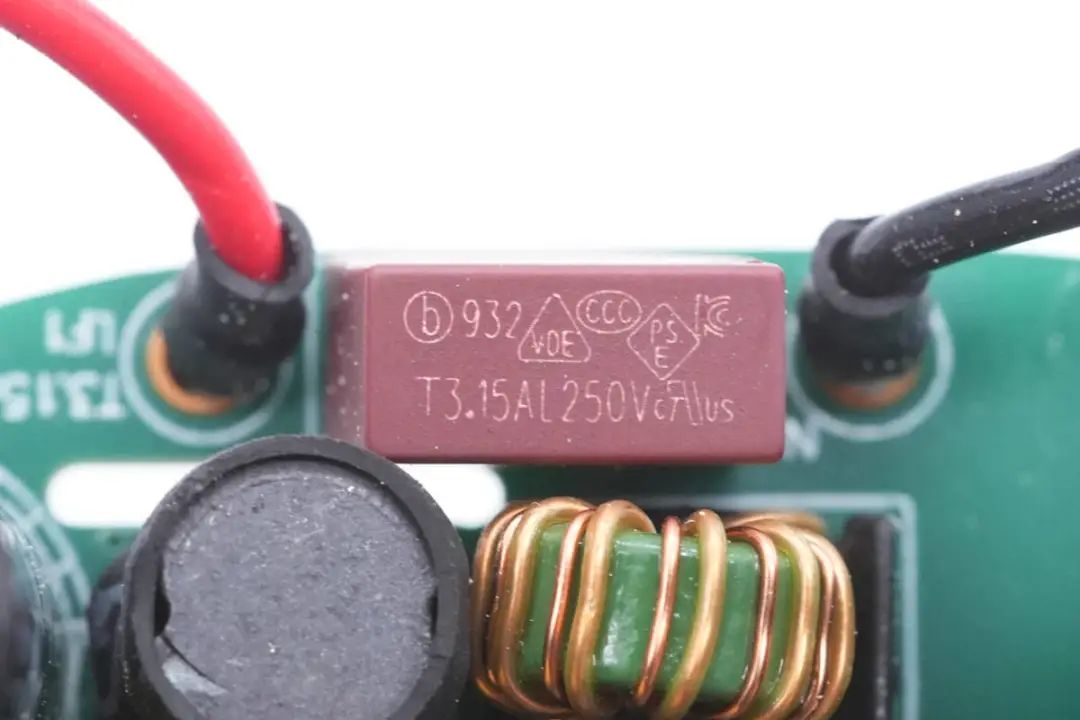

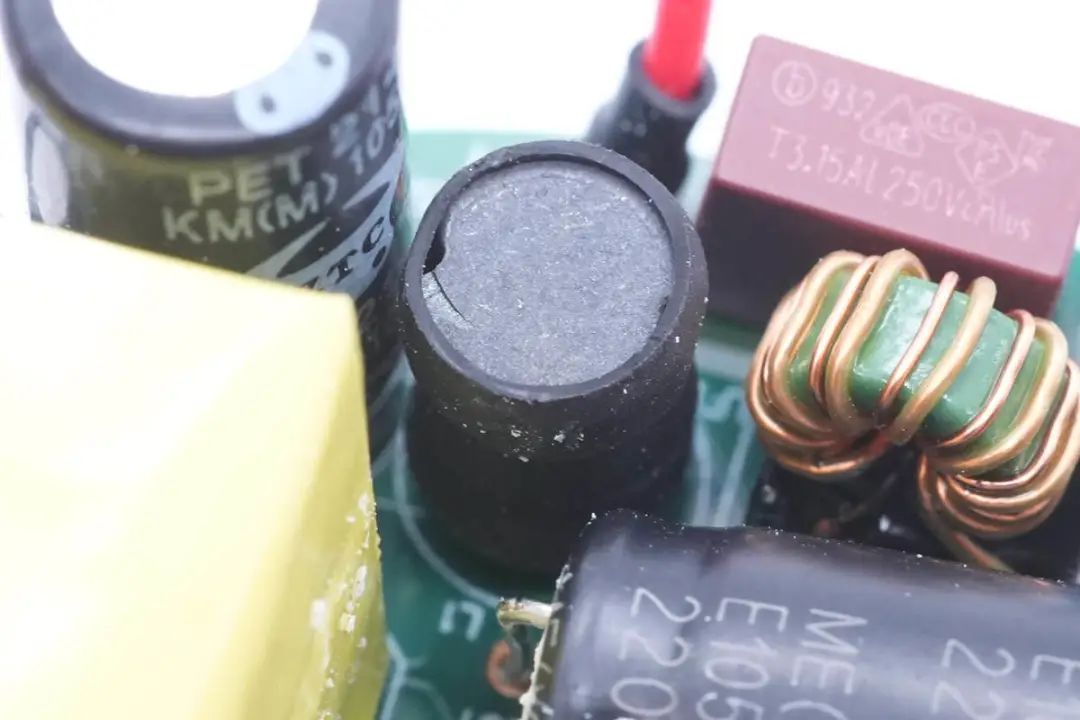

PCBA模塊輸入端延時保險絲來自貝特電子，出料號932 3.15A 250V。具有慢熔斷特性，能夠承受充電器插電時電解電容的沖擊電流而不會熔斷。保險絲兩側輸入線冷壓端子焊接，外套熱縮管絕緣。

 共模電感采用絕緣線和漆包線繞制，焊接在絕緣支架上。

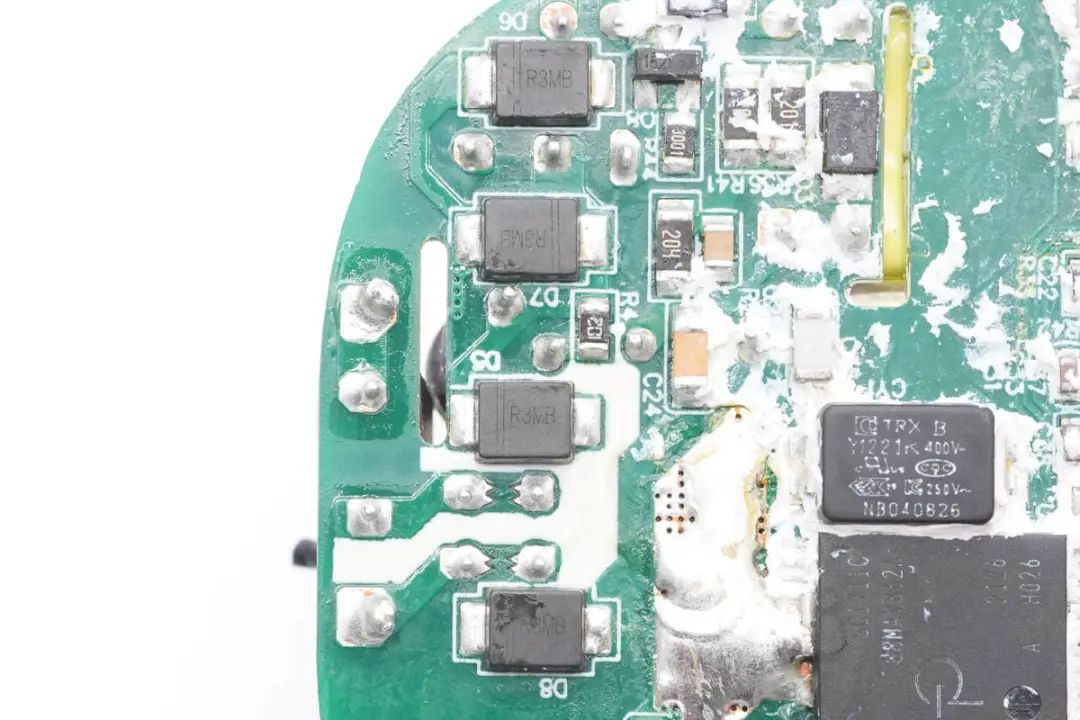

PCBA模塊背面使用四顆二極管組成整流橋。

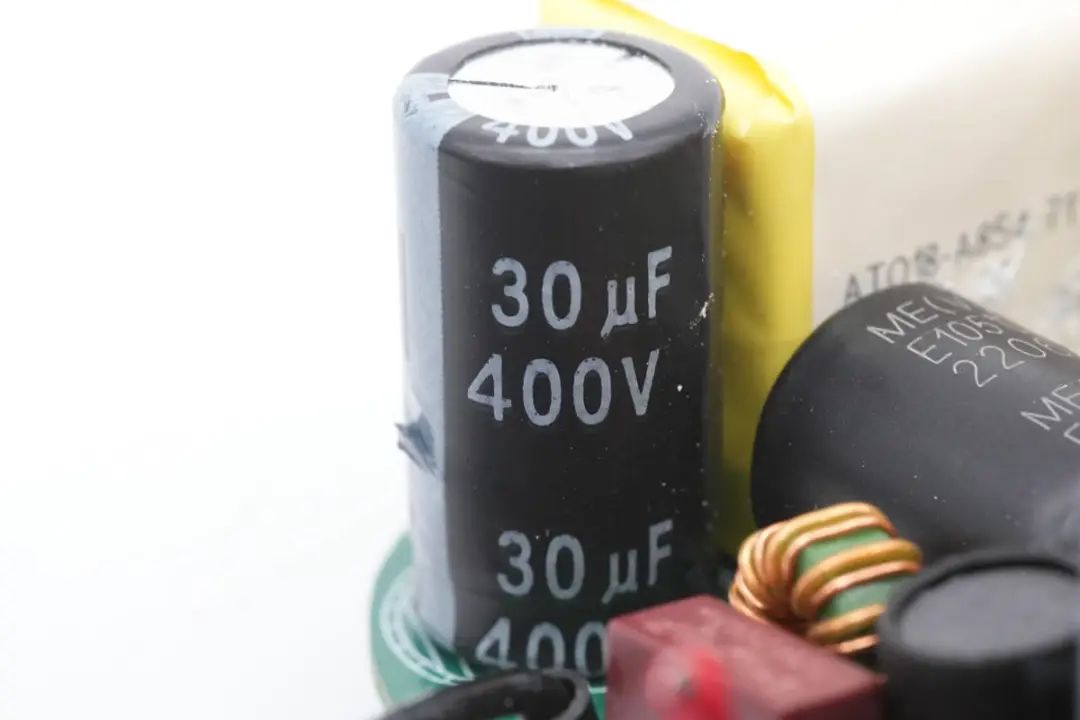

高壓濾波電容共有三顆，其中兩顆來自ZTC，規格為30μF 400V。

 差模濾波電感，外套熱縮管絕緣。

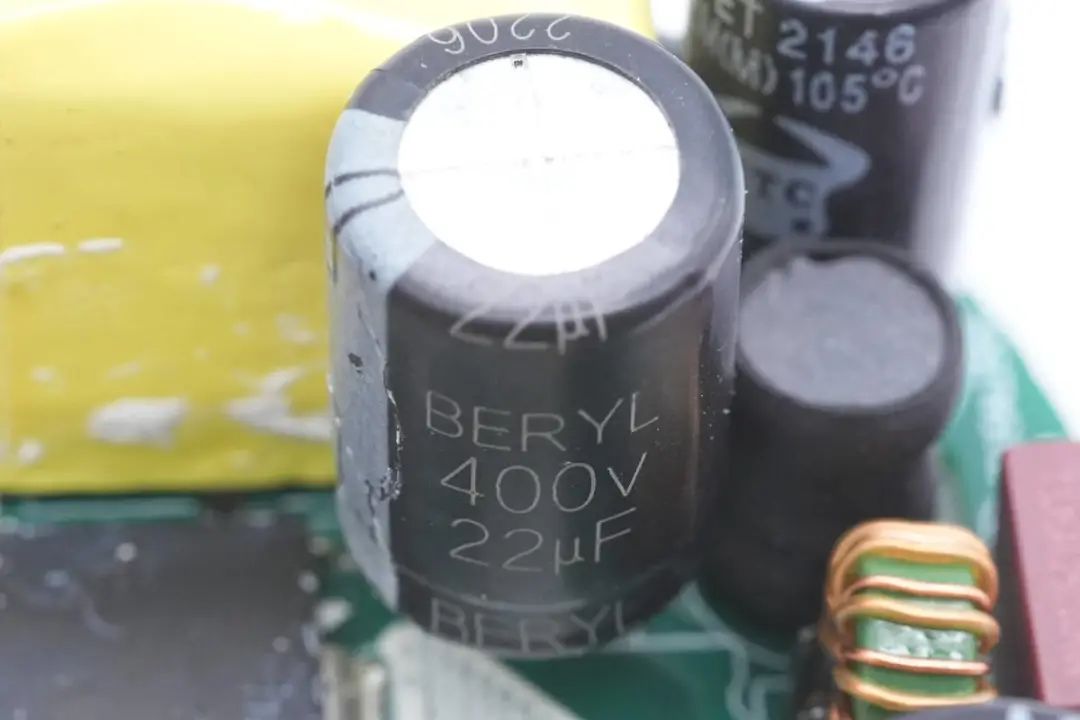

另外一顆來自BERYL綠寶石，規格為400V 22μF，總?cè)萘繛?2μF。

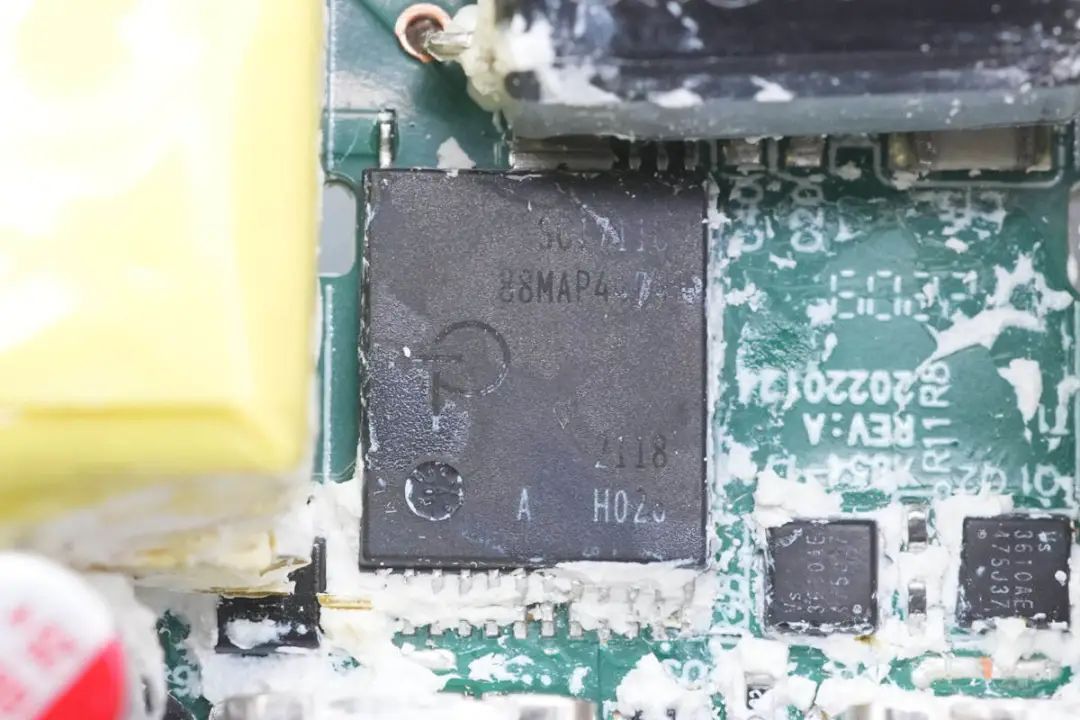

清理掉PCBA模塊表面的膠水，充電器內部使用兩顆PI的高集成電源芯片分別用于兩路開關電源。充電器內置SC1711C主控芯片，為定制型號，屬于InnoSwitch3-Pro系列，芯片內部集成控制器，高壓MOS管，同步整流控制器和反饋電路，集成度非常高，有效簡化快充電源設計。

值得一提的是，目前充電頭網拆解到的雙口充電器，內部均采用PI的高集成電源芯片，將開關電源多個器件集成在一個封裝內部，簡化充電器初級設計。

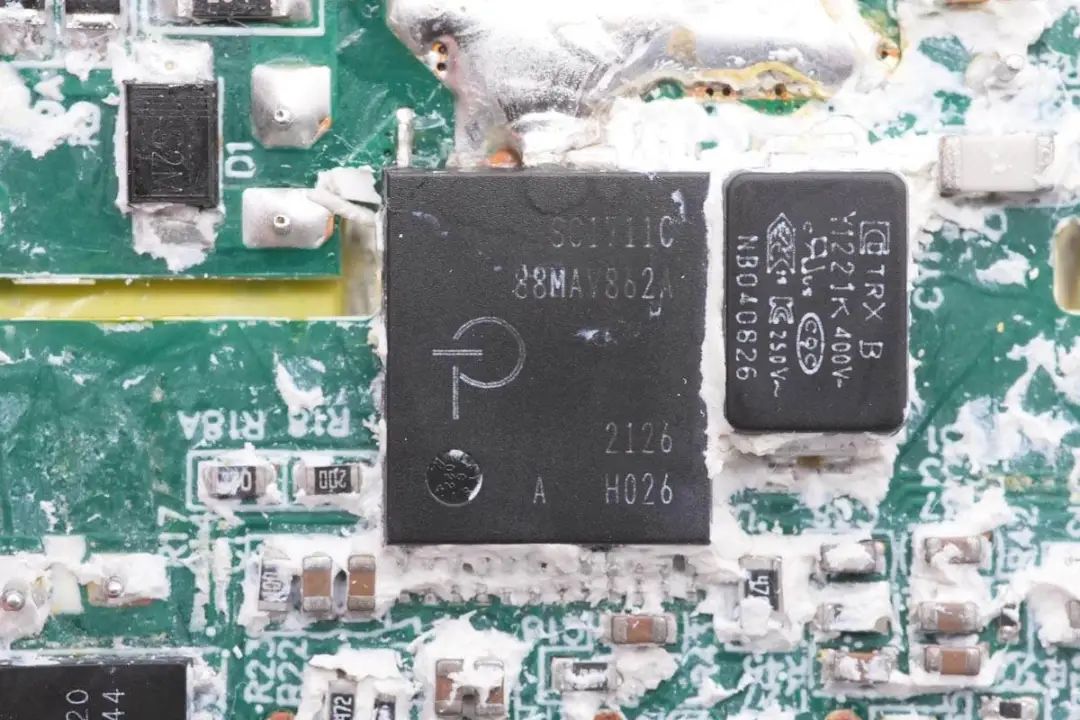

另外一顆SC1711C主控芯片焊接在PCB背面，右側是一顆貼片Y電容。

為PI主控芯片供電的濾波電容，來自Acon中元，規格為10μF 50V。

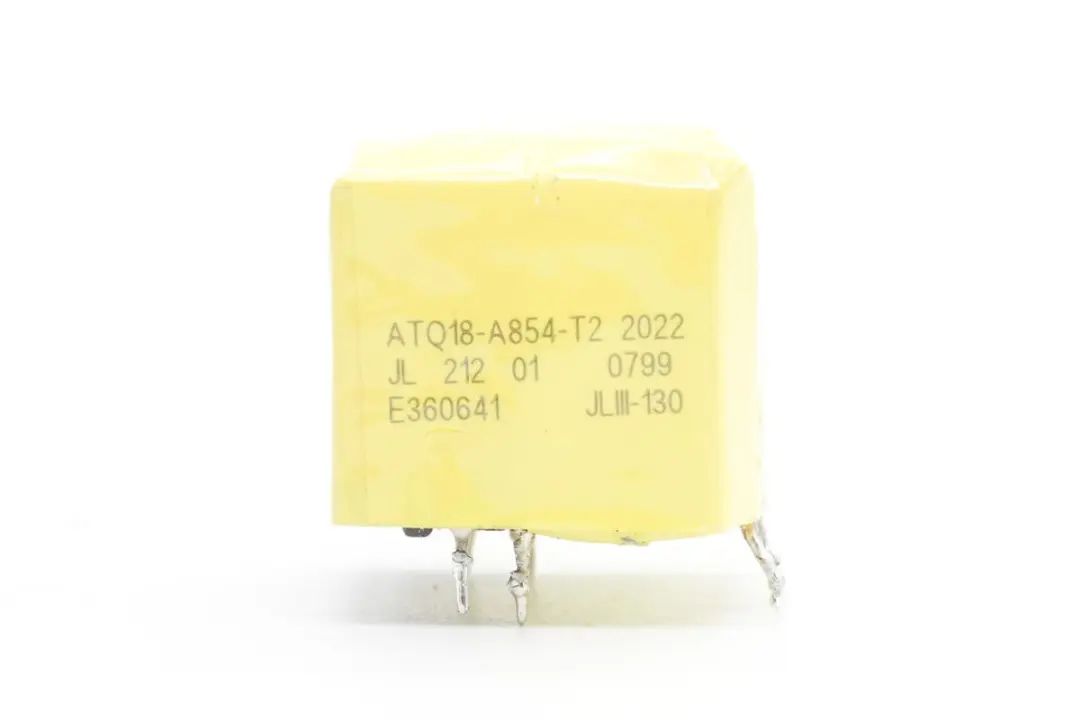

變壓器使用絕緣膠帶嚴密纏繞，使用ATQ18磁芯。

另一顆變壓器同規格，標注不同區分位置。

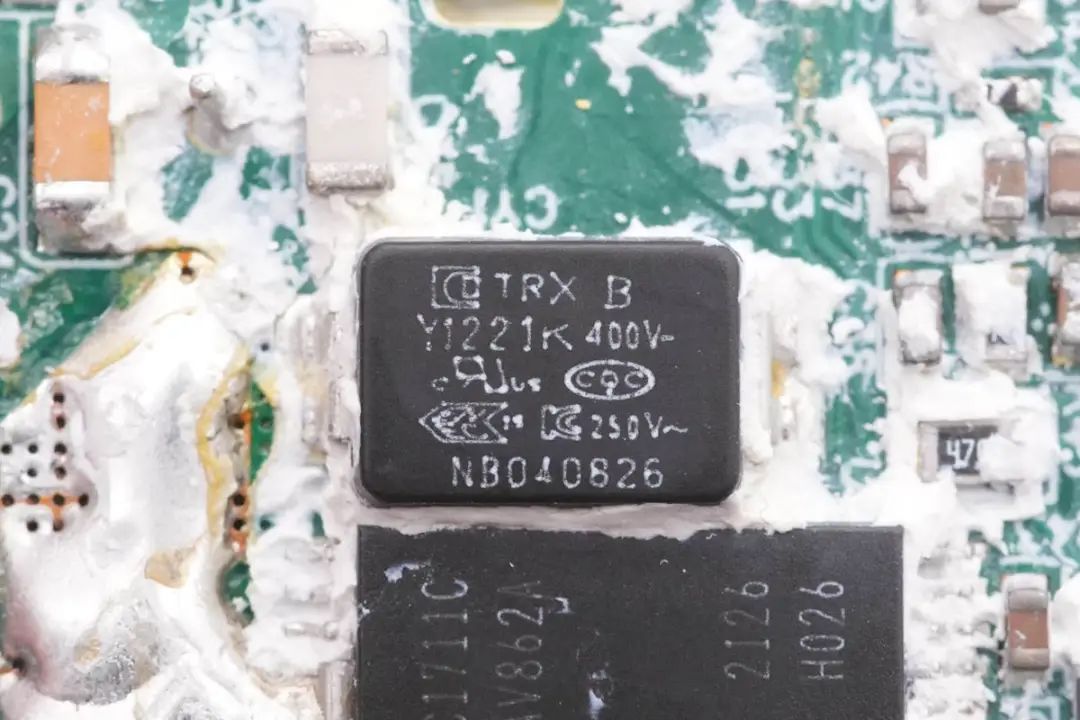

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號TMY1221K。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

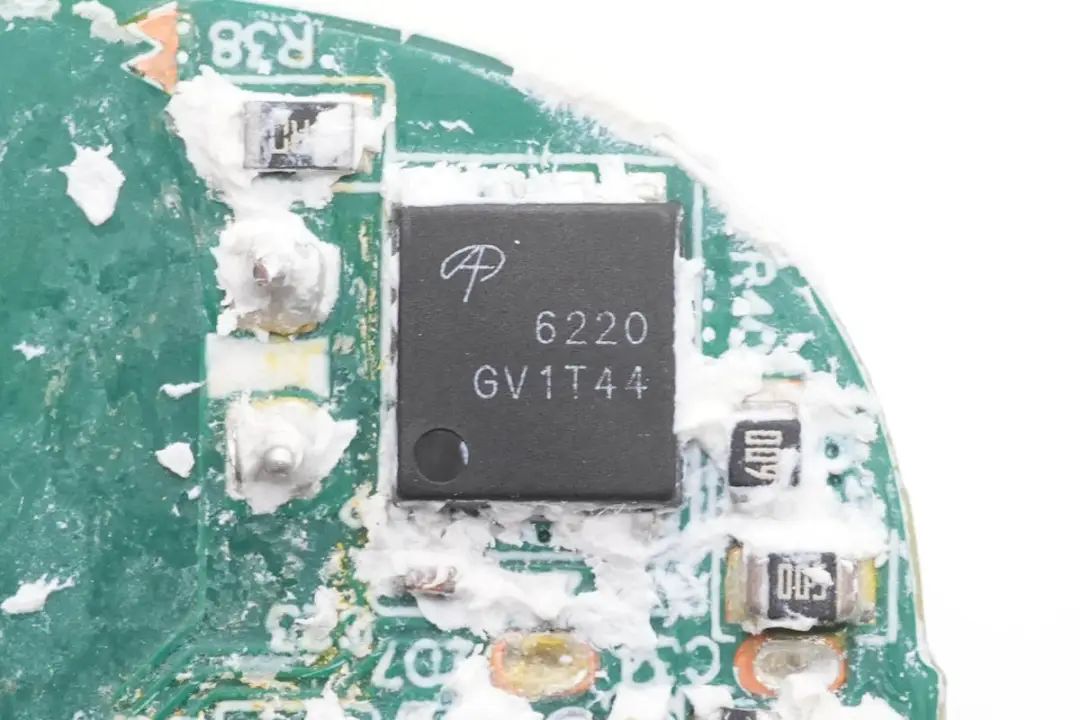

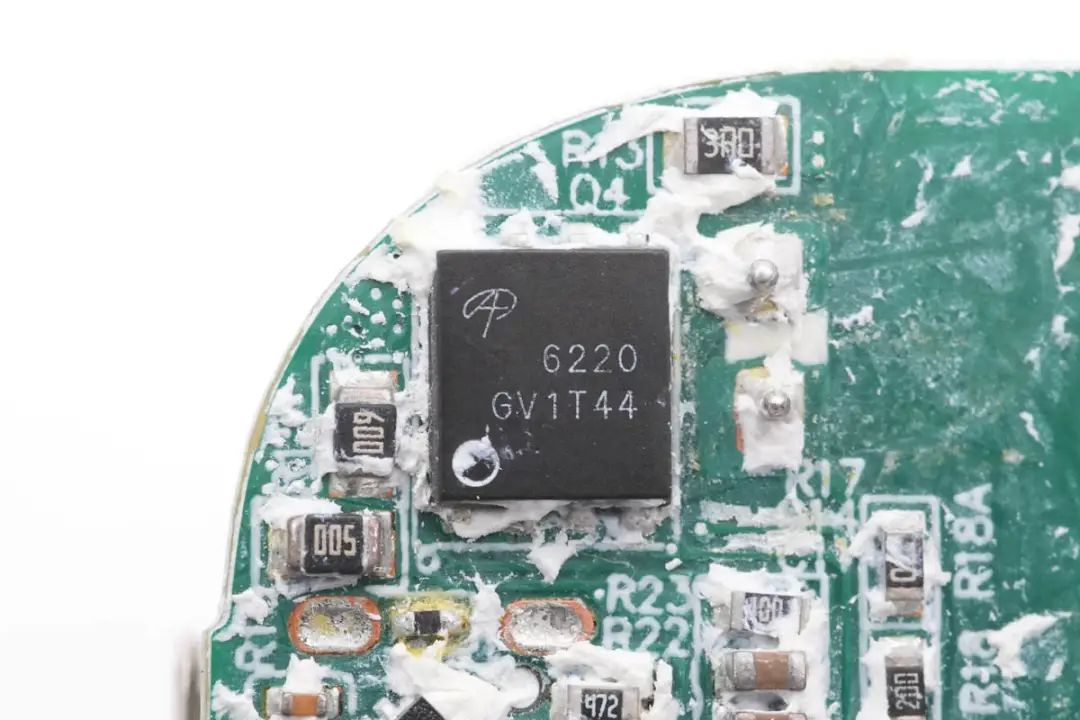

同步整流管來自AOS萬代，型號為AON6220，NMOS，耐壓100V，導阻5.1mΩ，采用DFN5*6封裝。

另一顆為同型號，兩路開關電源完全對稱。

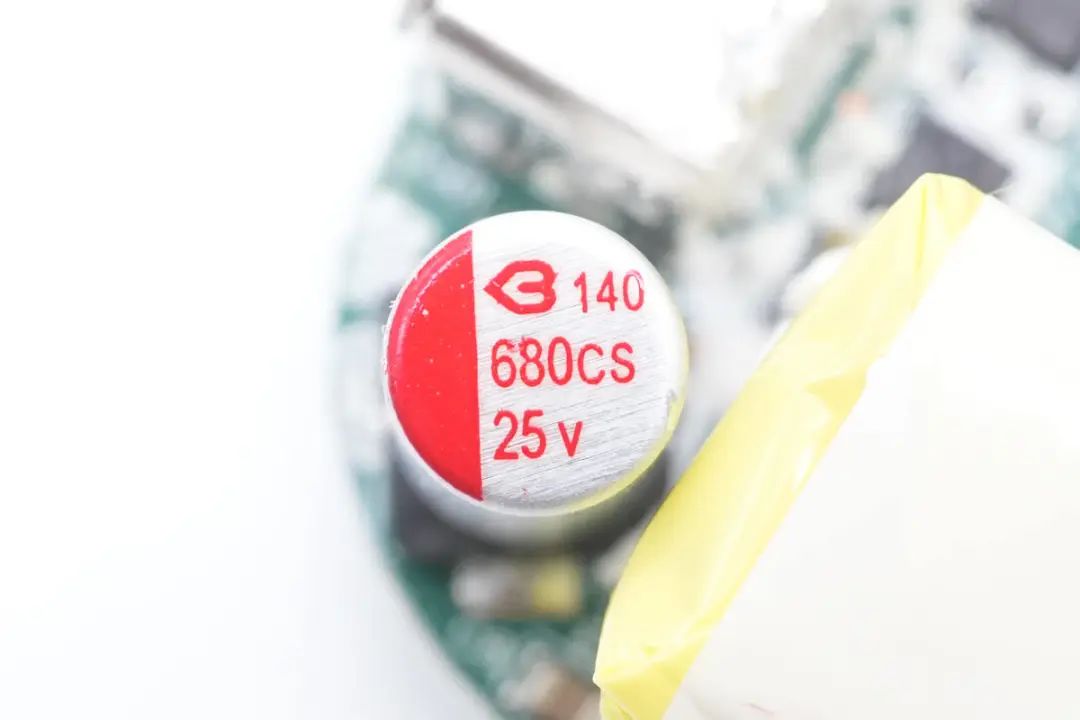

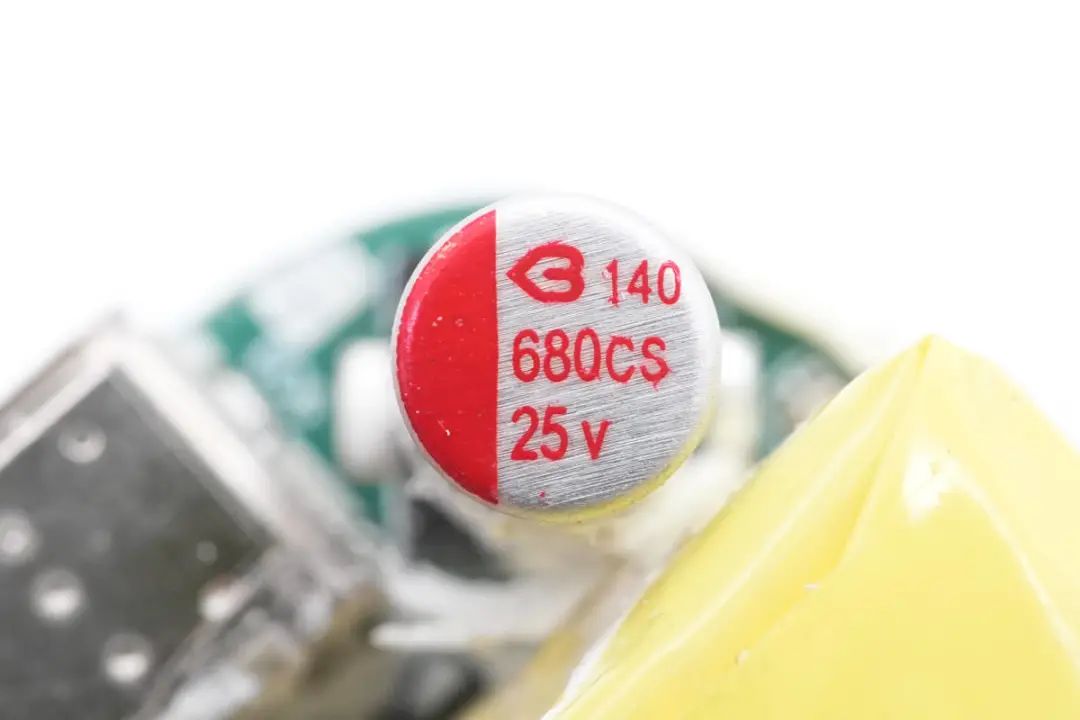

 輸出濾波電容來自BERYL綠寶石，CS系列貼片封裝，規格為680μF 25V。

另一顆也是相同規格。

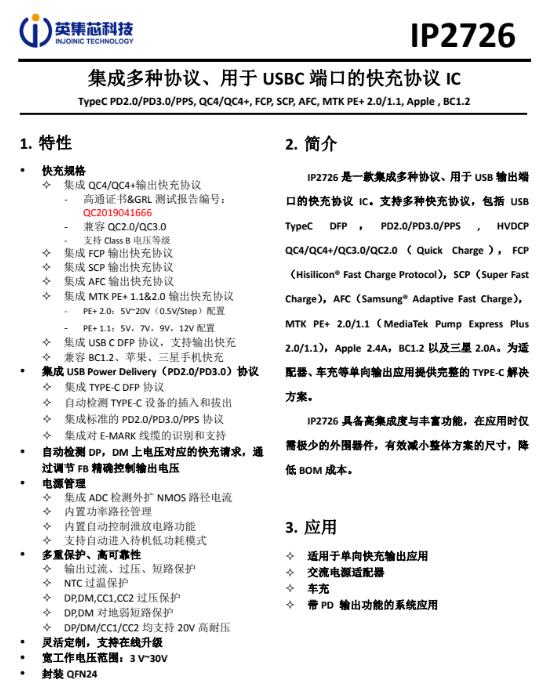

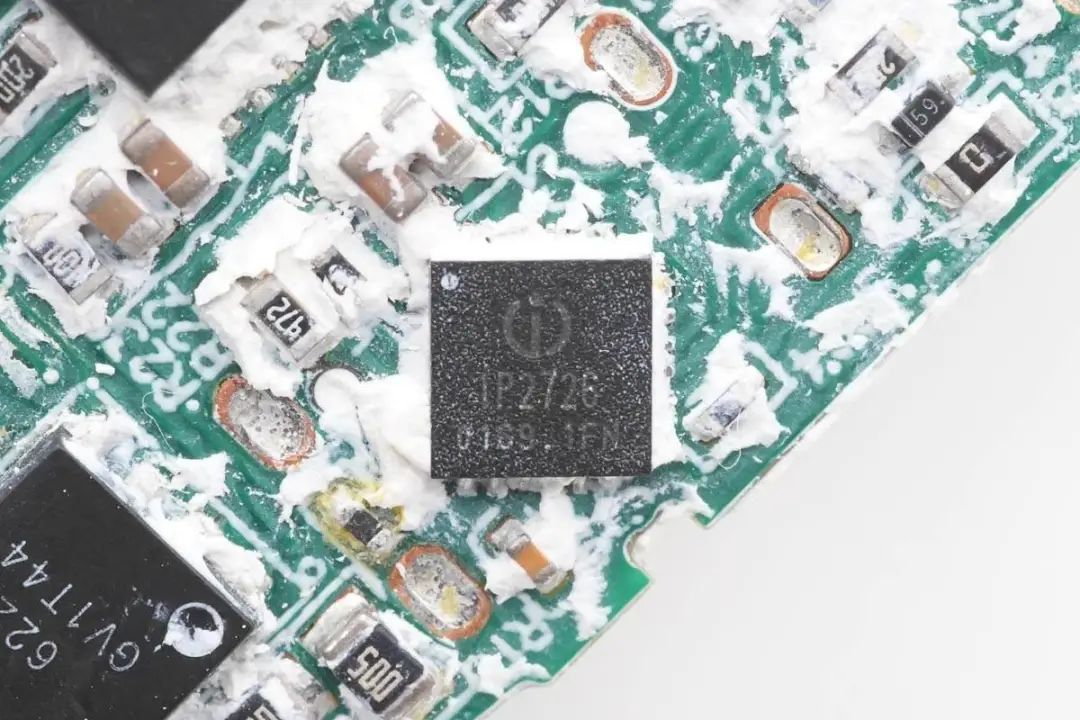

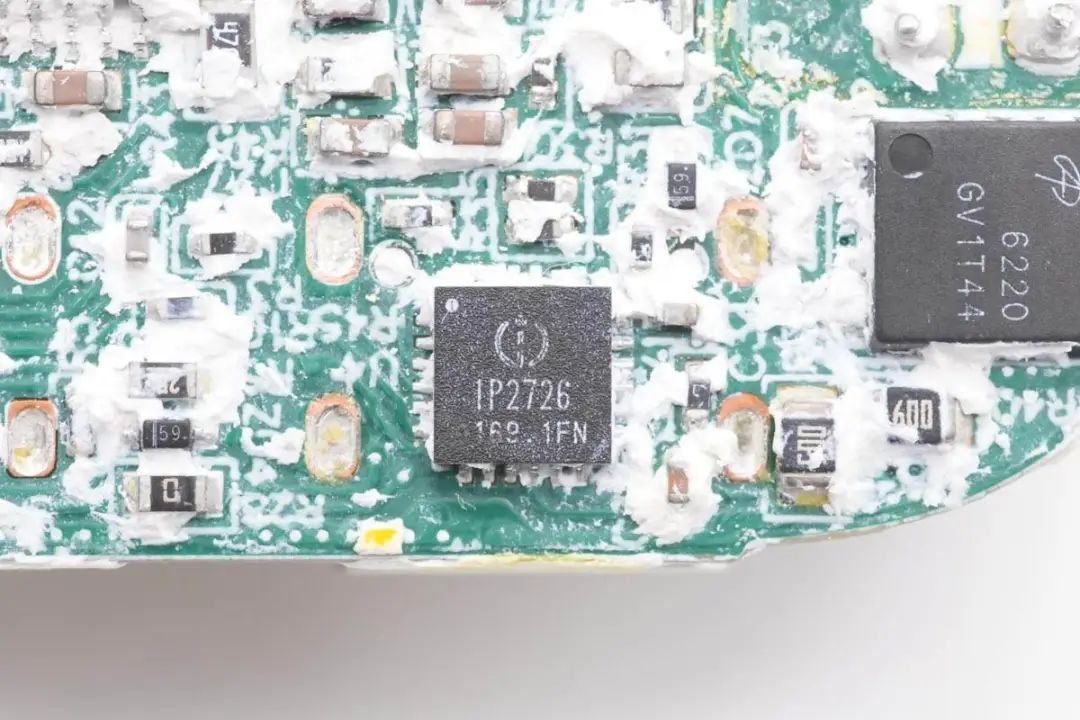

協議芯片采用英集芯IP2726，用于USB-C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

另外一路輸出的協議芯片同樣為英集芯IP2726。兩顆芯片在雙口輸出時，作為獨立的充電器使用，在單口輸出時，將兩路輸出并聯，合成為一路輸出。

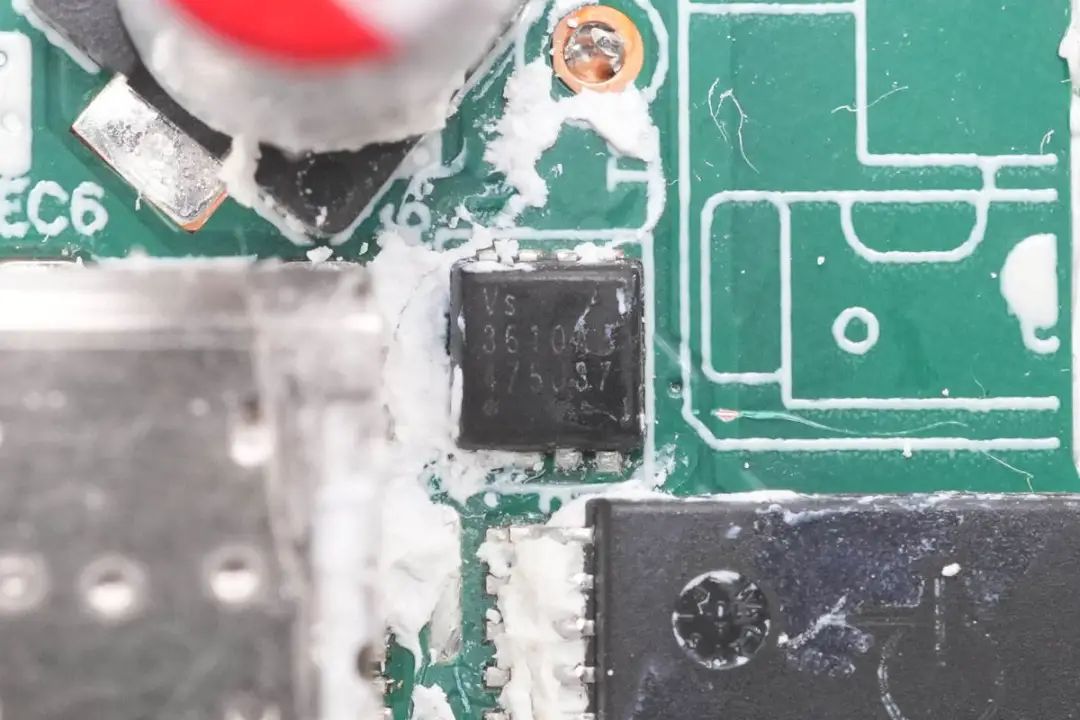

VBUS開關管來自威兆半導體，型號VS3610AE，NMOS，耐壓30V，導阻4mΩ，支持5V邏輯電壓控制，采用PDFN3333封裝。

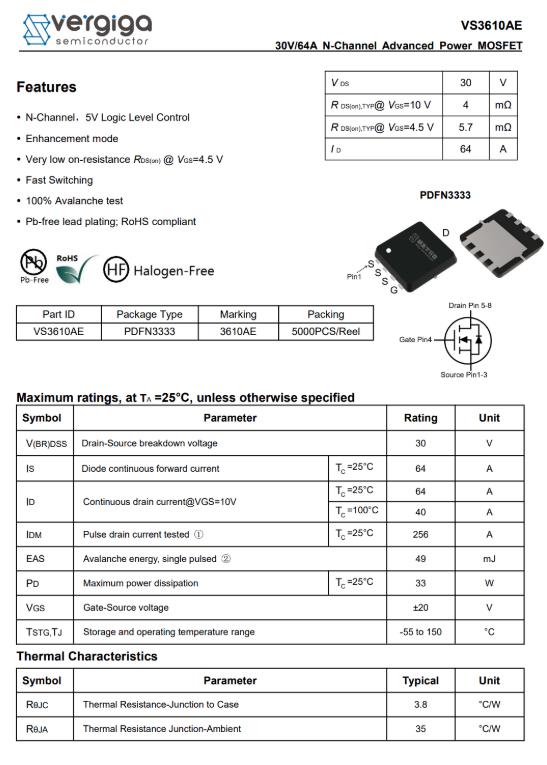

威兆VS3610AE資料信息。

充電頭網拆解了解到，采用威兆VS3610AE的還有Aohi迷你30W氮化鎵充電器、奧?？萍?5W迷你氮化鎵充電器、公牛65W氮化鎵充電器、聯想拯救者45W PD快充充電器、綠聯65W氮化鎵快充等產品，同時使用威兆其它MOS的還有小米6口USB充電器60W快充版、紫米65W PD迷你充電器、RAVPower 45W GaN PD充電器、華為20W電荷泵快充充電器、倍思45W PD快充充電器等數十款產品采用。

圖中兩顆VS3610AE用于兩路電源輸出并聯控制，圖片右下角為穩壓管，用于USB-C接口數據腳過壓保護。

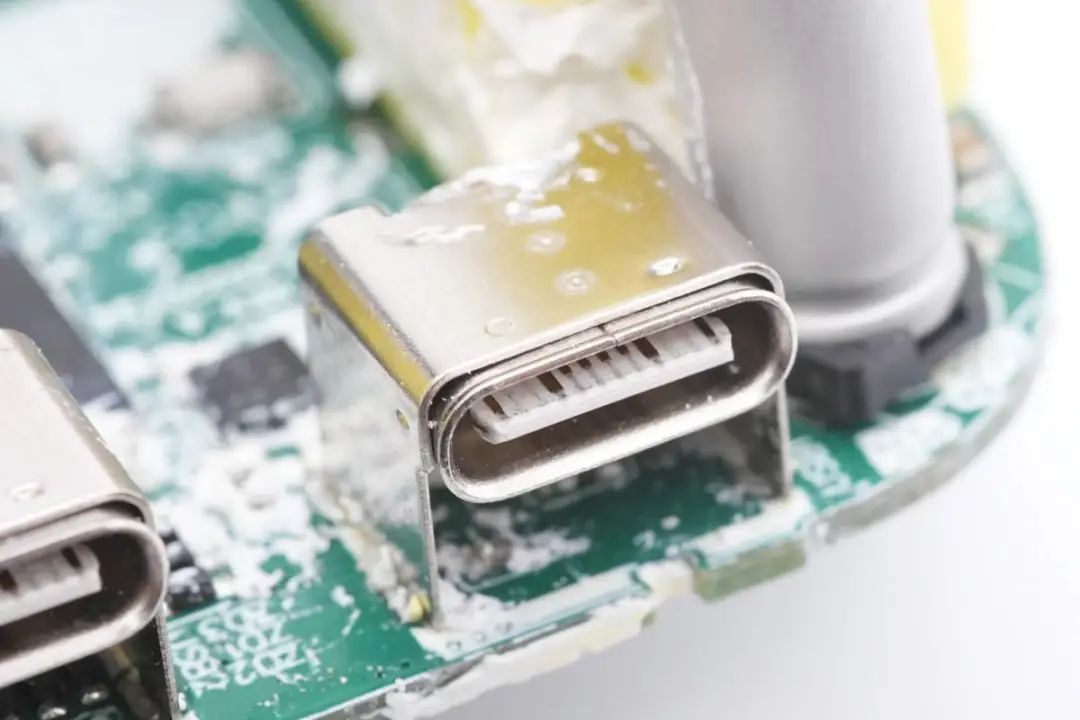

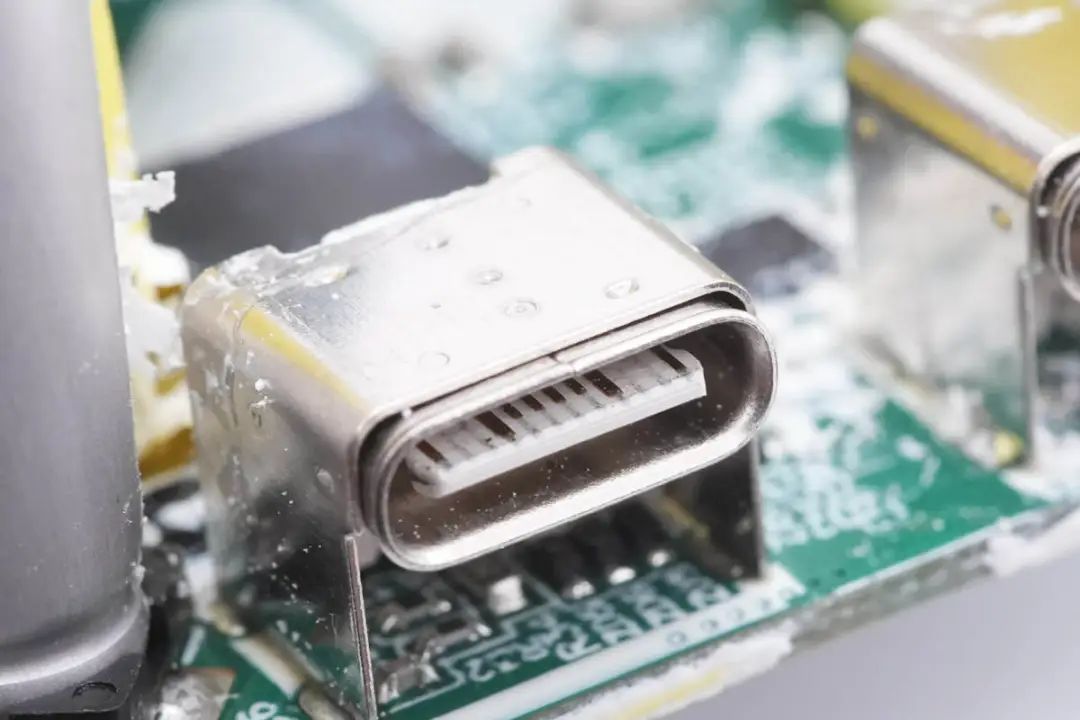

USB-C母座采用卷邊結構，使用順暢。母座外套金屬支架，配合外殼設計。

另外一個輸出接口的母座是同樣的設計。

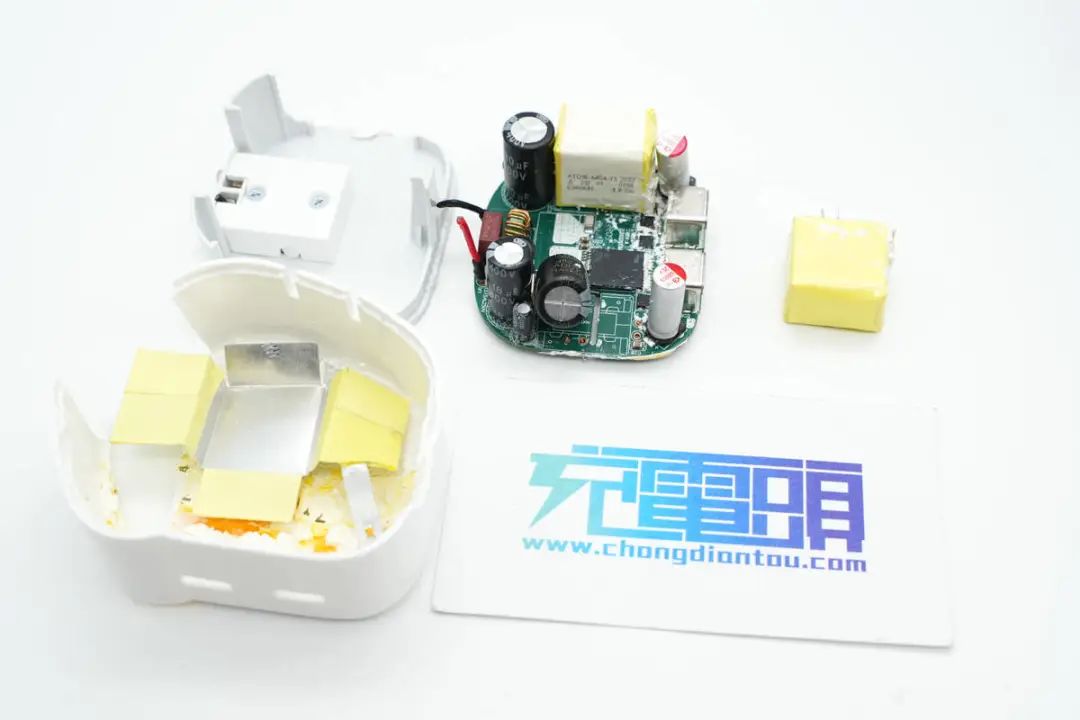

全部拆解完畢，來張全家福。

充電頭網拆解總結

mophie這款雙口45W充電器采用白色外殼，手感圓潤，折疊插腳方便攜帶。自帶兩個USB-C接口可同時為兩部iPhone快充，單口輸出45W功率可為筆記本電腦充電，相當實用。輸出支持PPS快充，對應安卓手機也有不錯的兼容性，滿足主流品牌手機快充需求。

充電頭網通過拆解了解到，mophie這款雙口45W充電器工藝細節很好，PCBA模塊大面積打膠散熱，輸入端使用四顆二極管組成整流橋，簡化散熱設計。內部使用兩路PI的高集成電源芯片，搭配英集芯IP2726組成兩路相同的開關電源，在單口輸出時，兩路電源并聯實現45W輸出，在雙口同時輸出時，兩路電源對應兩個接口，相當于兩個獨立的20W充電器，兩個接口都支持快充。

這種雙口快充的設計，大大提升了充電器的兼容性，在單口使用時可以作為45W充電器使用，應急為筆記本充電，雙口使用可以同時為兩臺手機快充。只需要協議芯片支持，增添兩顆MOS管用于將兩路電源并聯，減少了資源浪費，設計十分合理。
