>產品新聞>拆解報告：綠聯45W雙C口氮化鎵充電器
2024-11-06
雙口充電器是目前主流的充電器規格，氮化鎵加持下，小巧的體積，支持兩臺設備同時快充，對于雙機黨十分友好。綠聯新推出了一款迷你雙口氮化鎵快充，支持45W快充輸出，單口均支持45W輸出，可以為筆記本電腦充電，雙口輸出支持功率自動分配，總輸出功率為45W，實用性非常好。
充電頭網拿到了綠聯新推出的這款雙口充電器，充電器配備折疊插腳，體積十分小巧，接口支持PPS快充，對于手機和筆記本電腦都能達到理想的快充效果，下面充電頭網就對這款充電器進行測試和拆解，看看內部是如何設計。
綠聯45W氮化鎵充電器開箱
包裝盒正面印有UGREEN綠聯品牌、產品外觀圖、名稱以及筆電手機簡圖，即這款充電器既可以充手機也能充筆記本電腦。

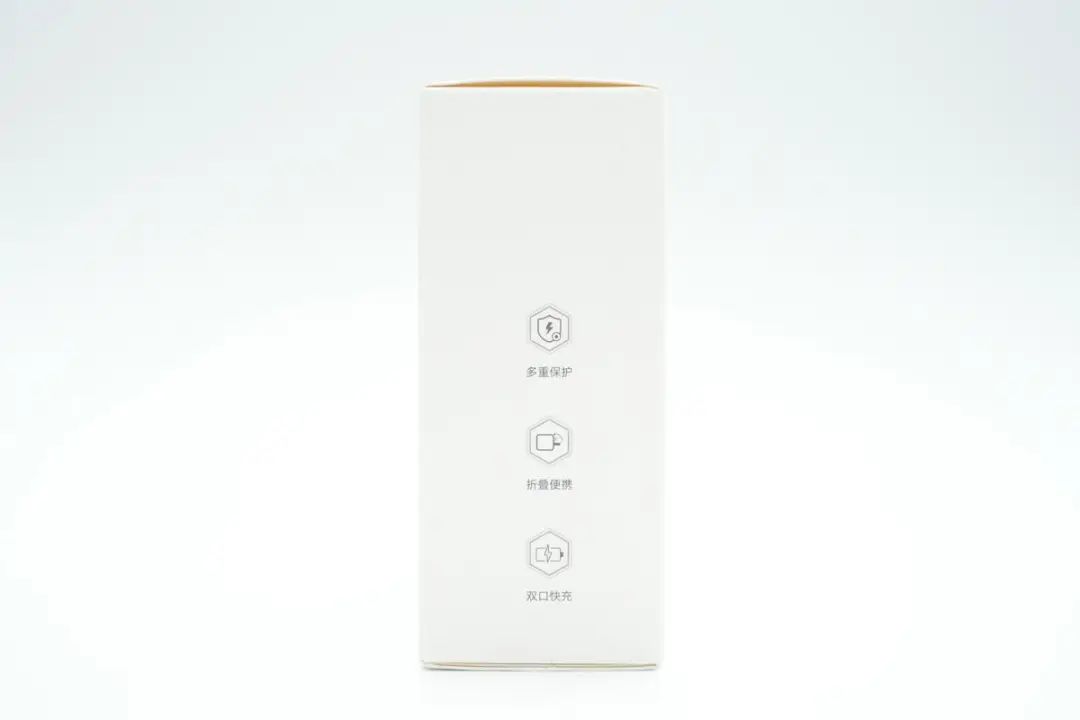

側面印有產品三大賣點：多重保護、折疊便攜、雙口快充。

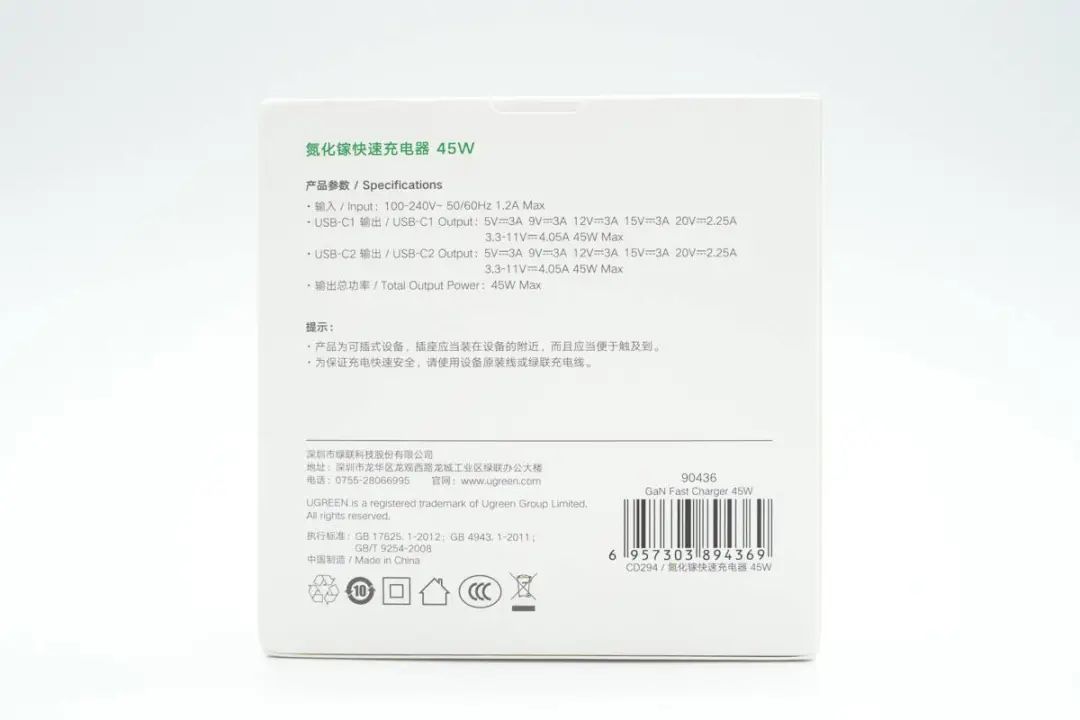

背面印有充電器參數以及深圳市綠聯科技股份有限公司信息。

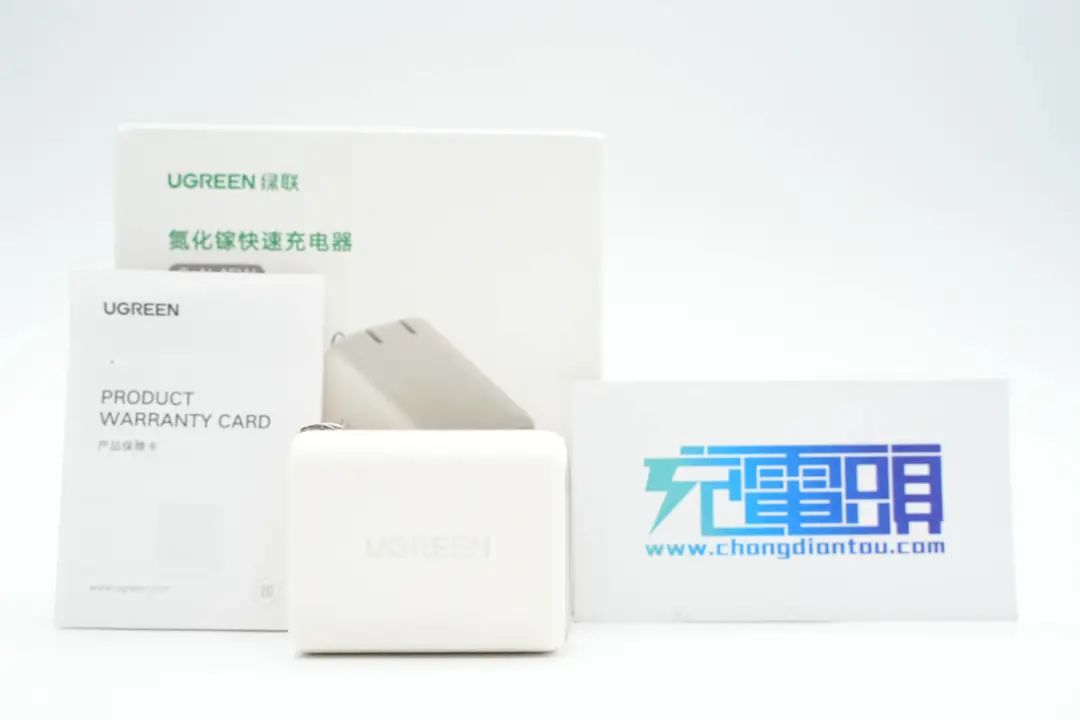

包裝內含充電器以及使用說明書。
充電器主體采用PC材質白色外殼，表面磨砂抗指紋，頂部為裝飾蓋板設計，整體顯得小巧精致。

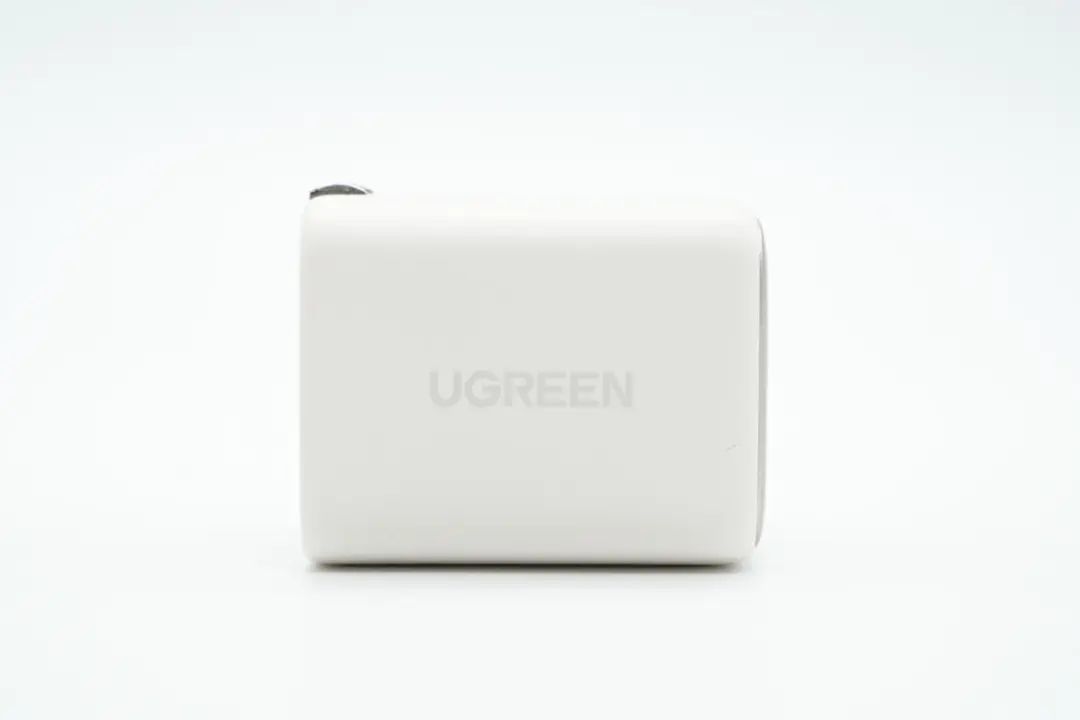

機身一側面印有UGREEN品牌。

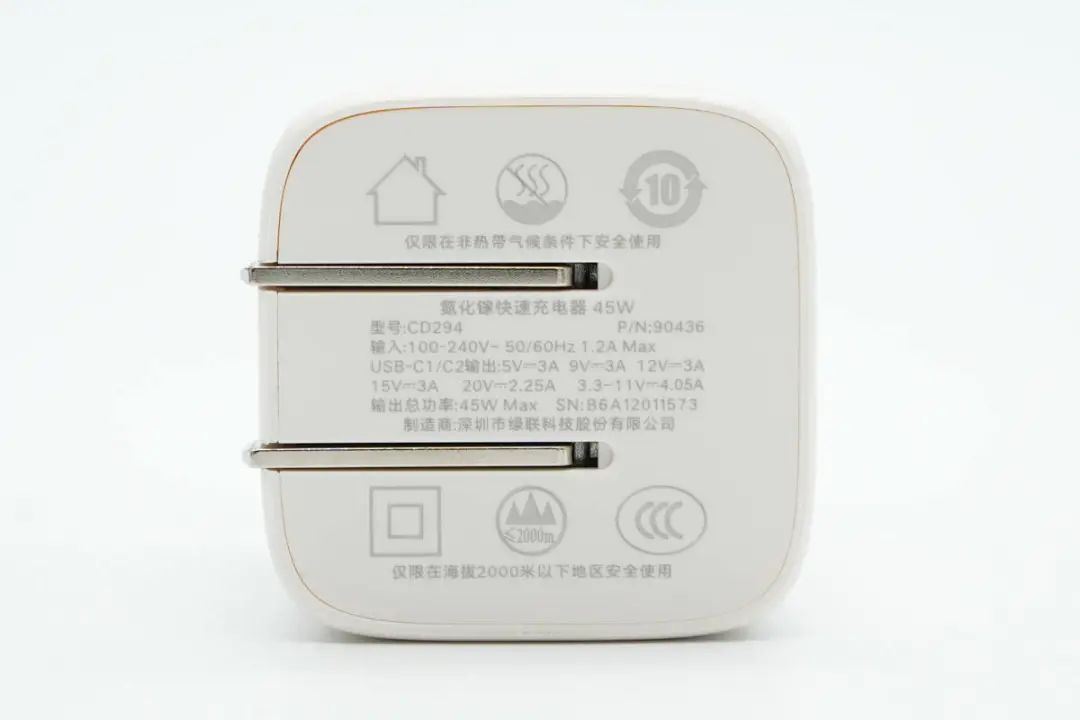

輸入端外殼上印有充電器參數
型號：CD294
輸入：100-240V~50/60HZ 1.2A
USB-C1/C2輸出：5V3A、9V3A、12V3A、15V3A、20V2.25A、3.3-11V4.05A
輸出總功率：45W Max
制造商：深圳市綠聯科技股份有限公司
充電器已經通過了CCC認證。

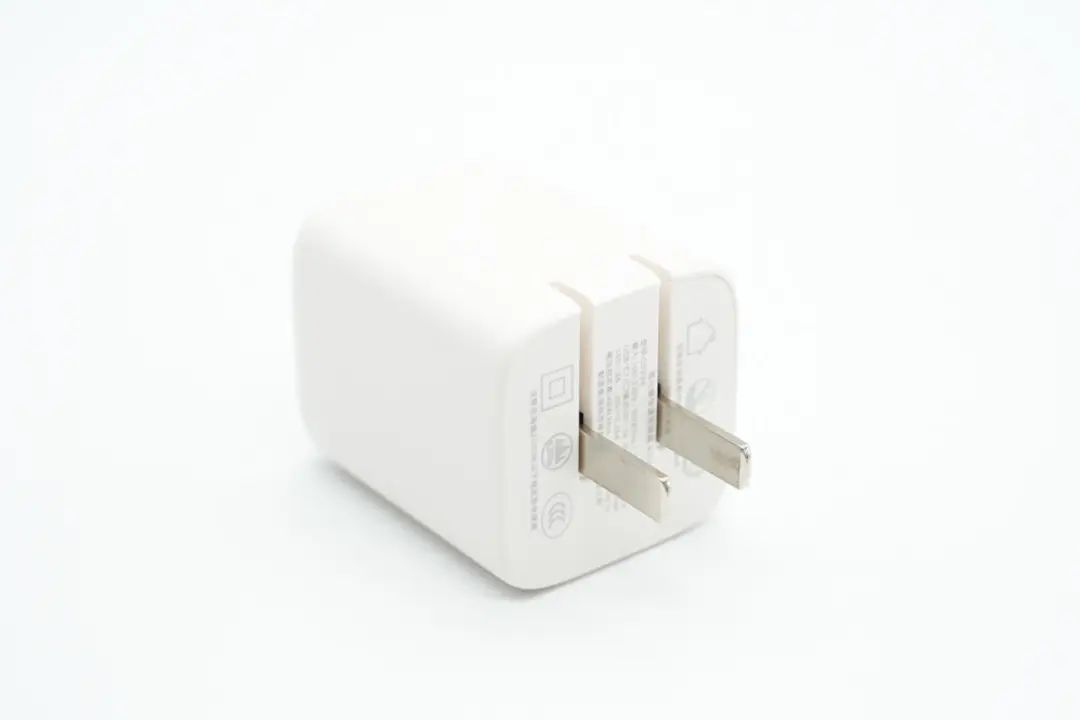

充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

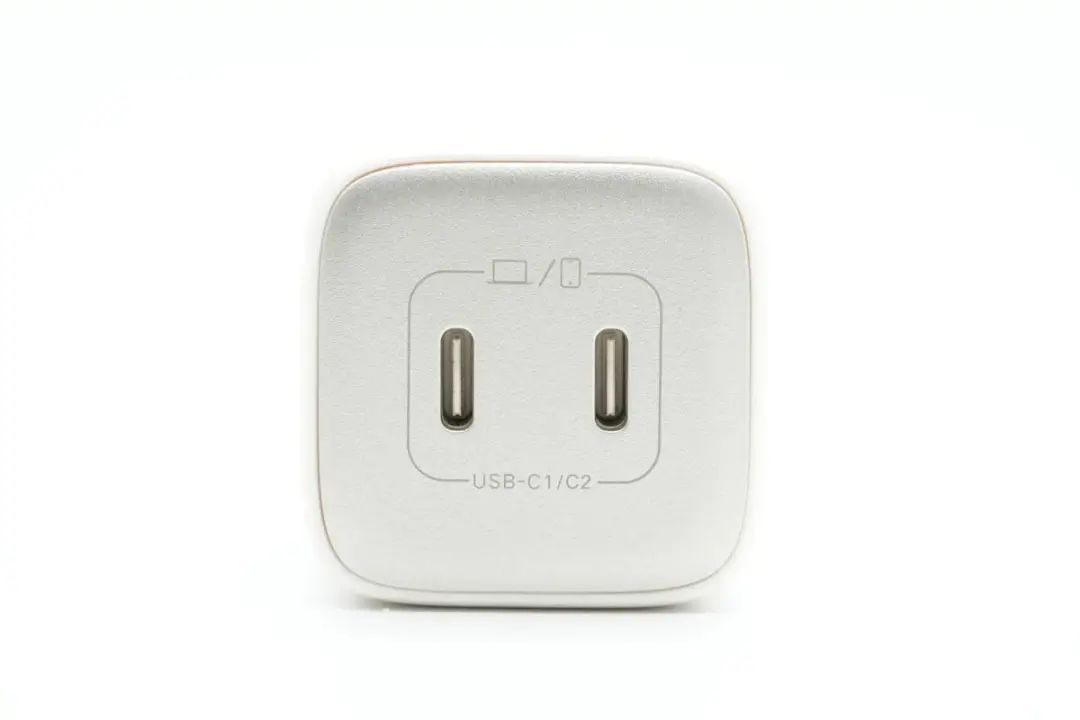

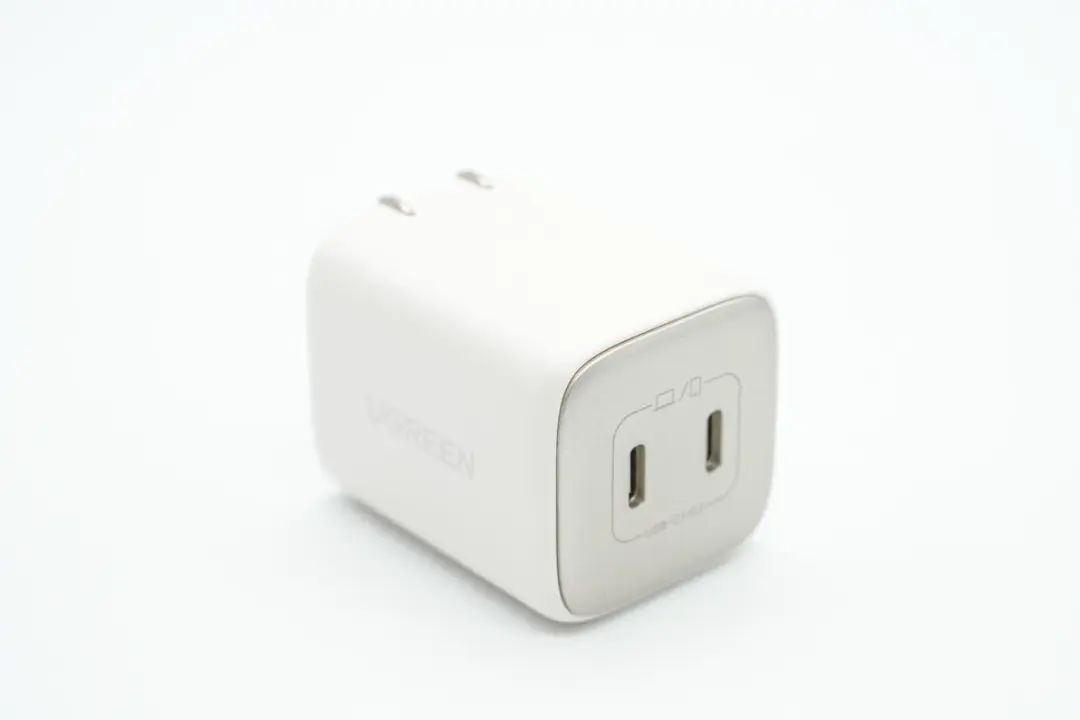

頂面采用銀灰色蓋板裝飾，配有雙USB-C接口，均為白色膠芯。

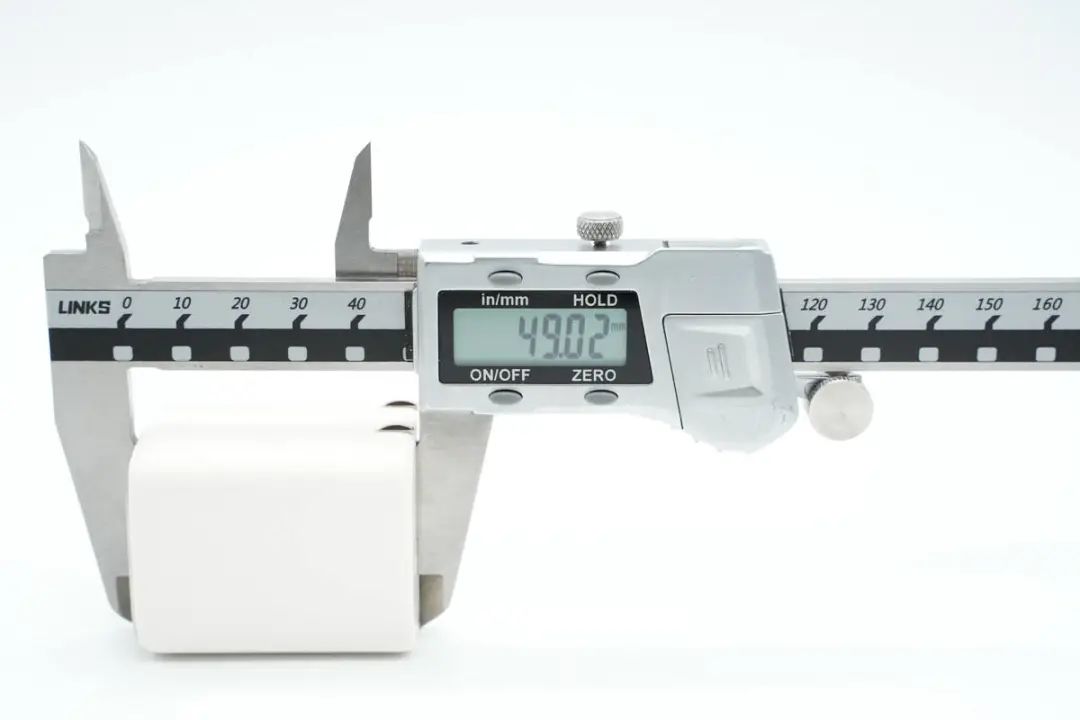

測得充電器機身高度為49.02mm。

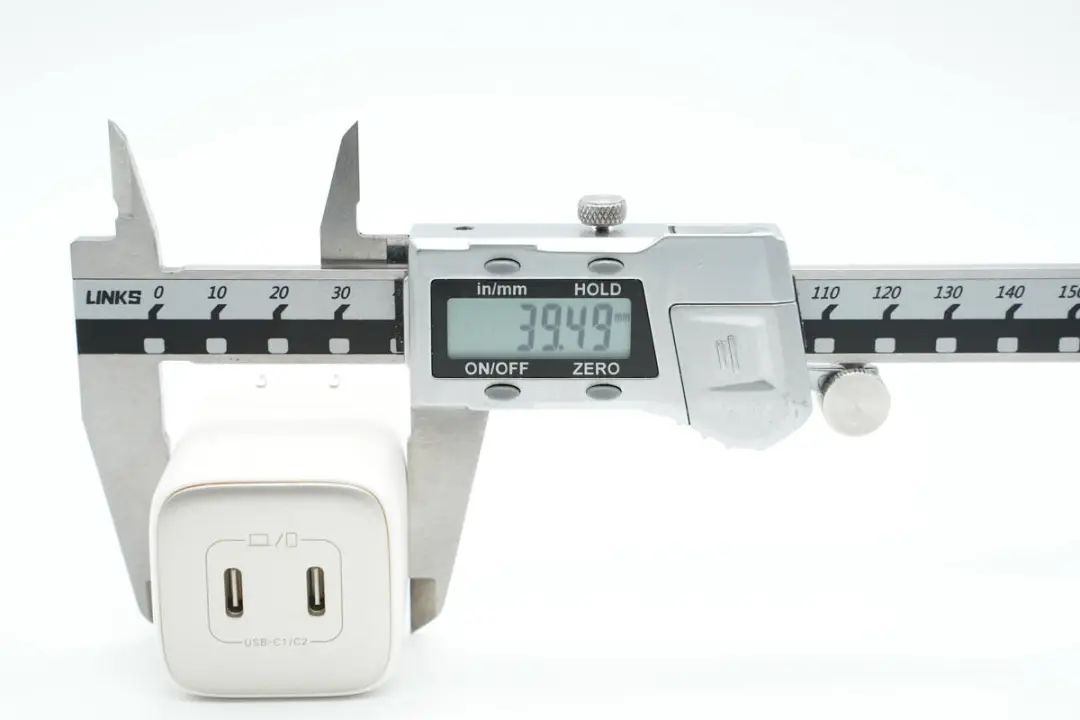

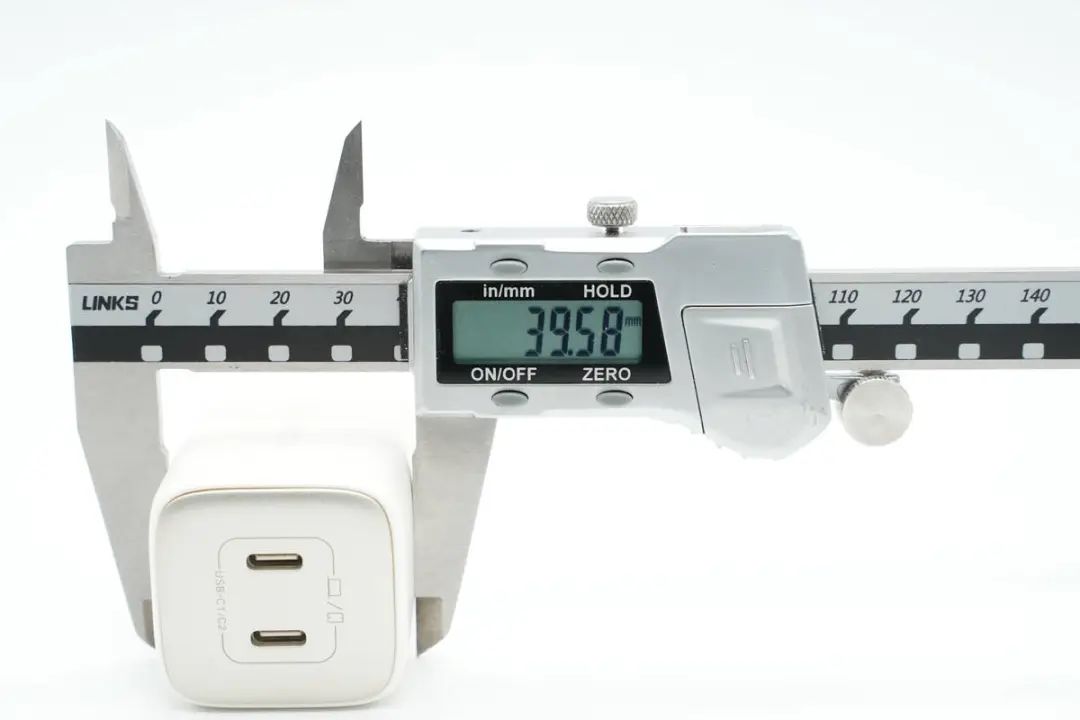

寬度為39.49mm。
厚度為39.49mm。

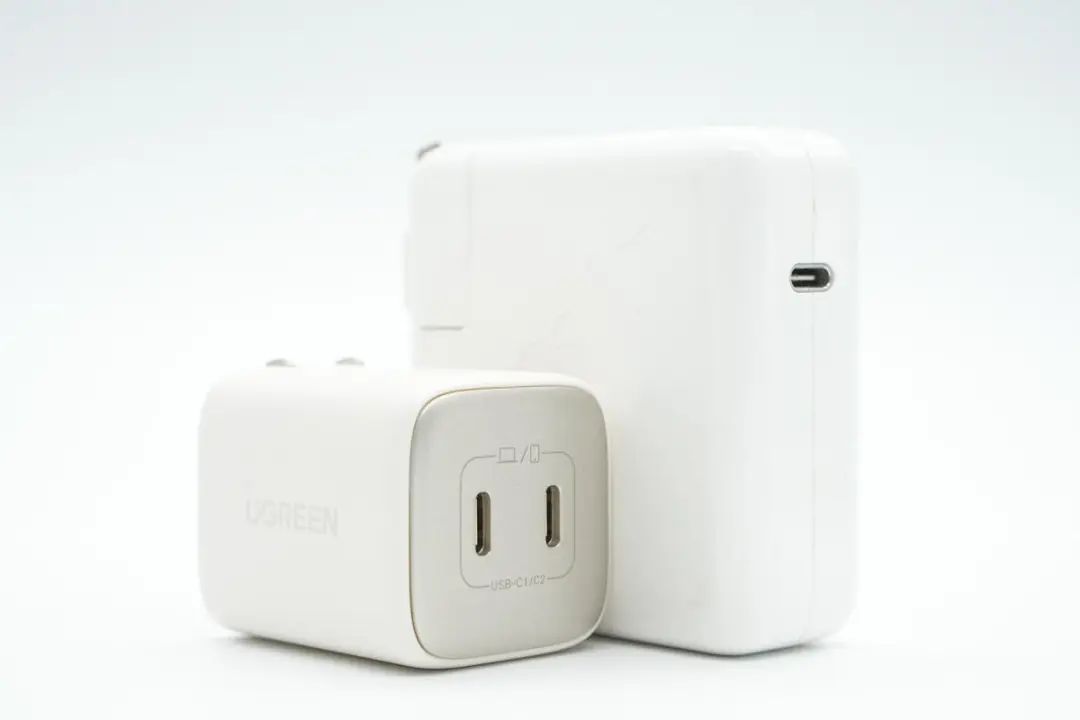

和蘋果61W充電器對比，體積優勢巨大。
拿在手上的大小直觀感受。

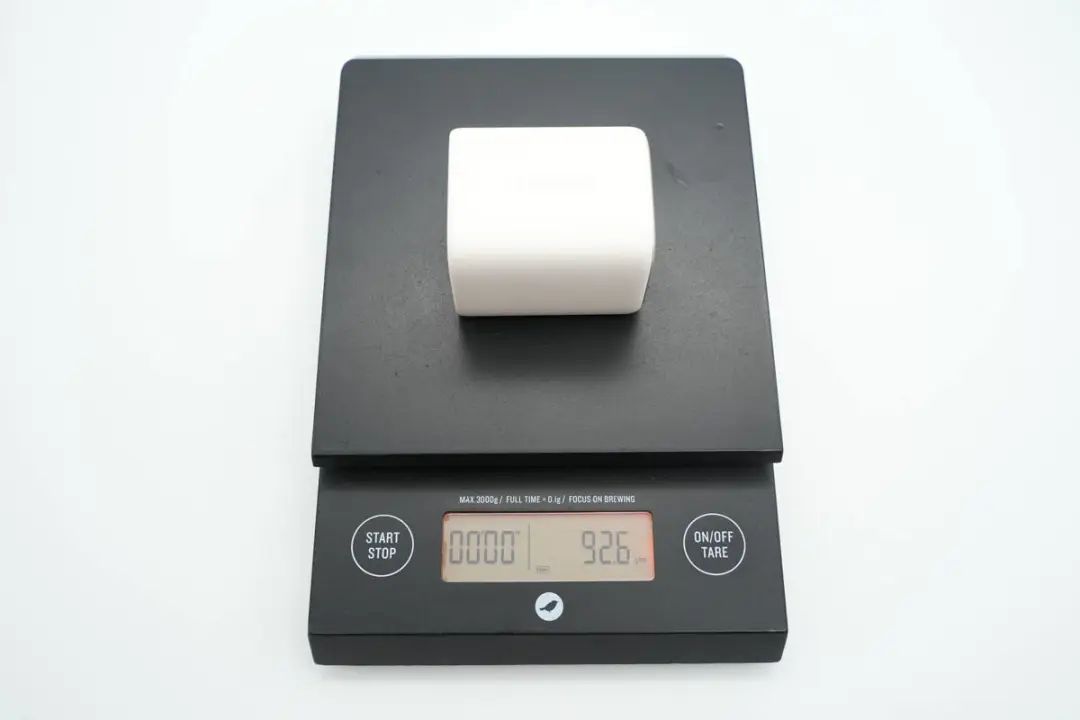

凈重約為93g。

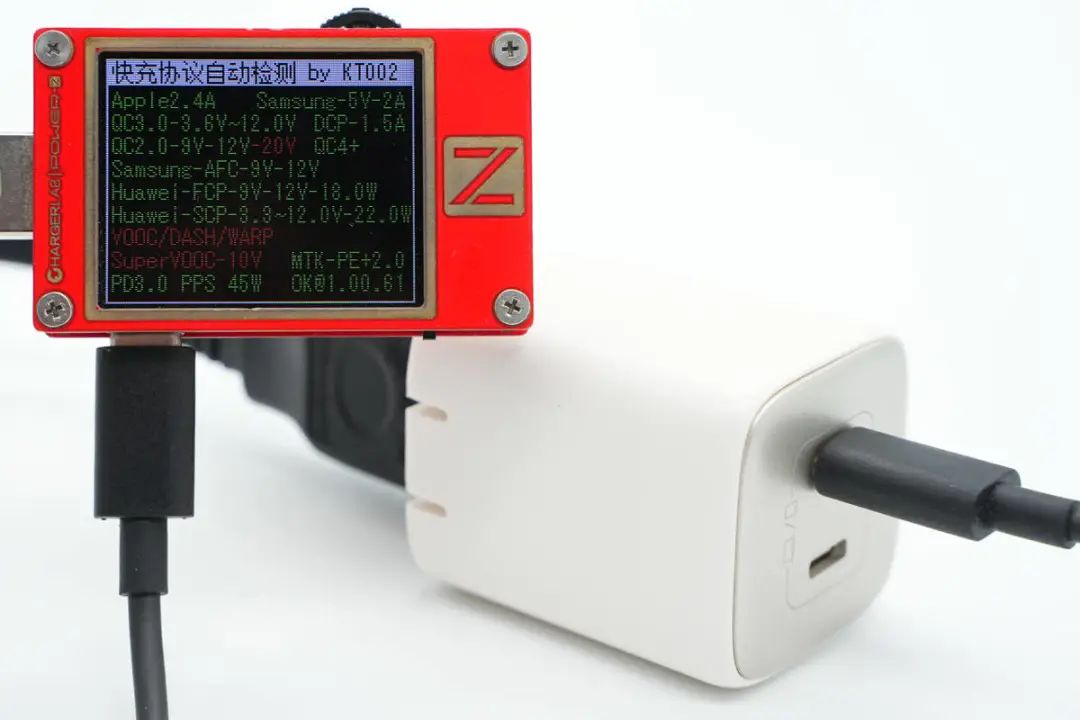

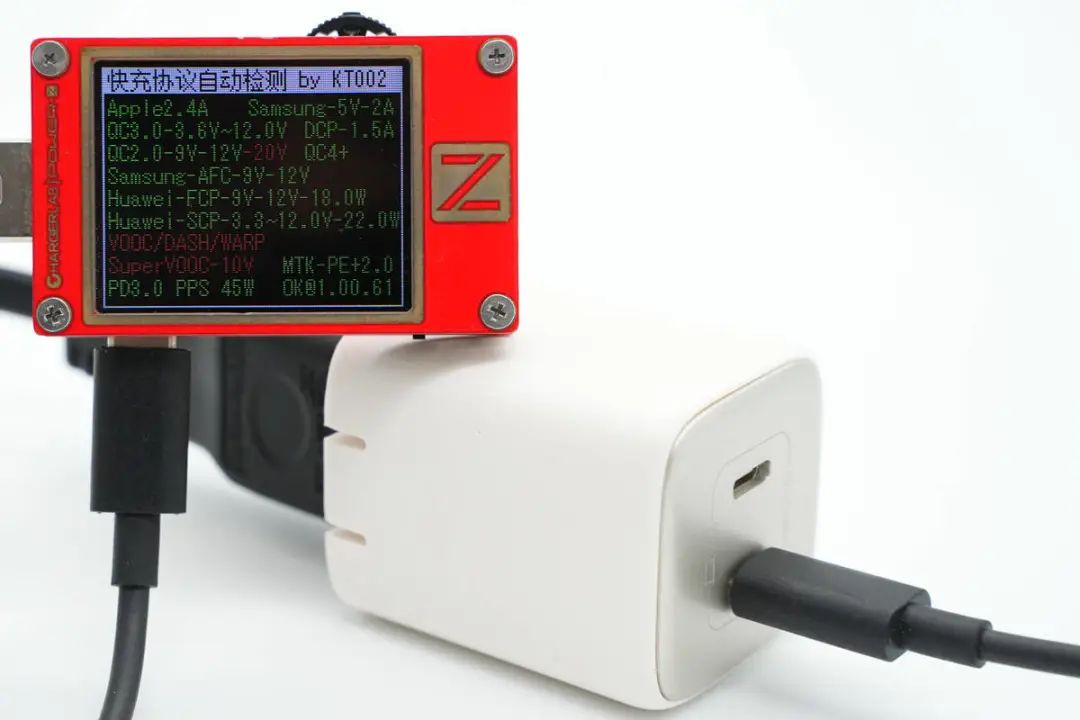

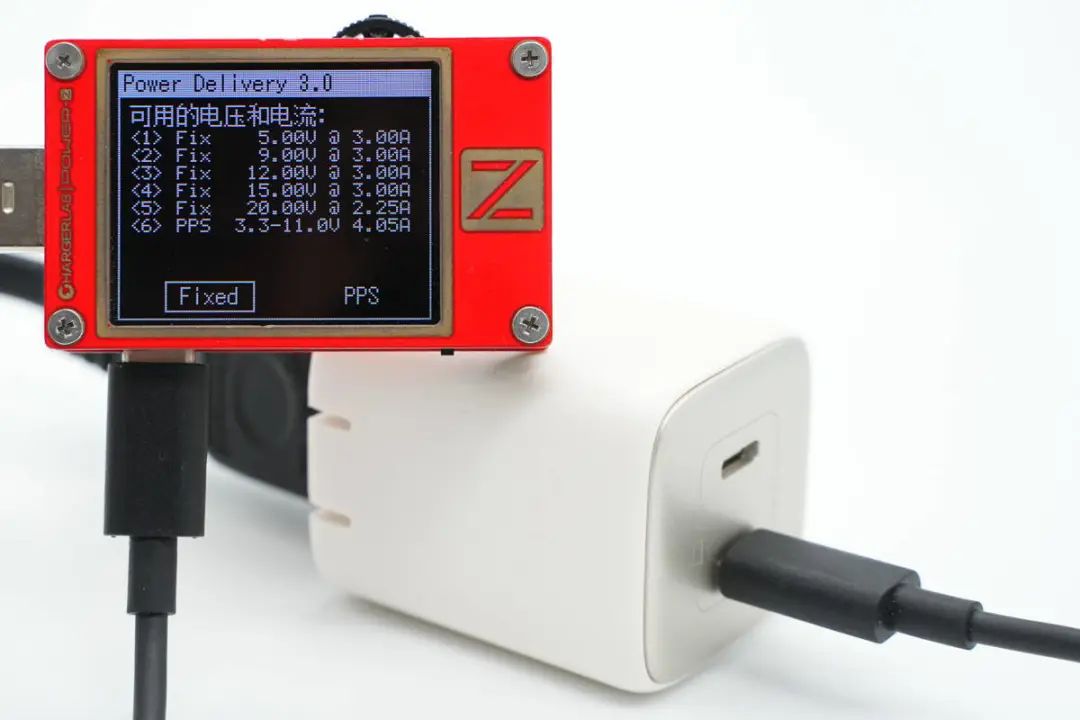

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

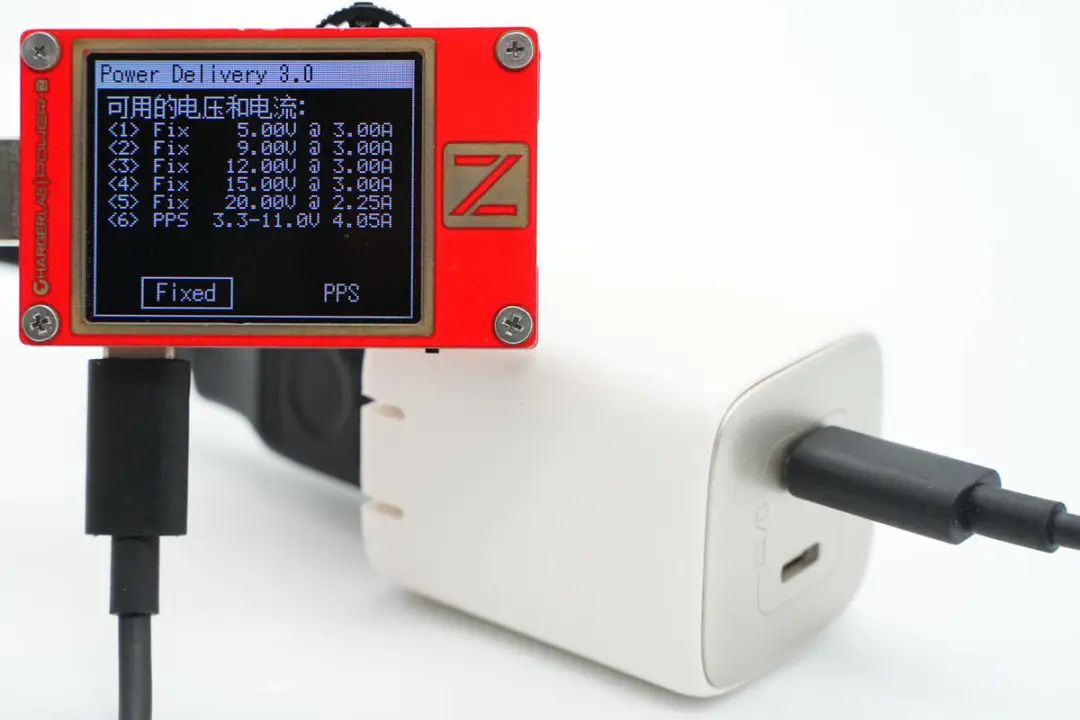

PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V2.35A五組固定電壓檔位，以及3.3-11V4.05A一組PPS電壓檔位。
測得USB-C2口兼容協議和C1口的一樣。
PDO報文也完全相同，即兩個C口單口輸出性能一樣，支持功率盲插。
綠聯45W氮化鎵充電器拆解
看完了充電器的開箱和測試，下面我們就對這款充電器進行拆解，看看內部是如何設計的，使用了什么方案。

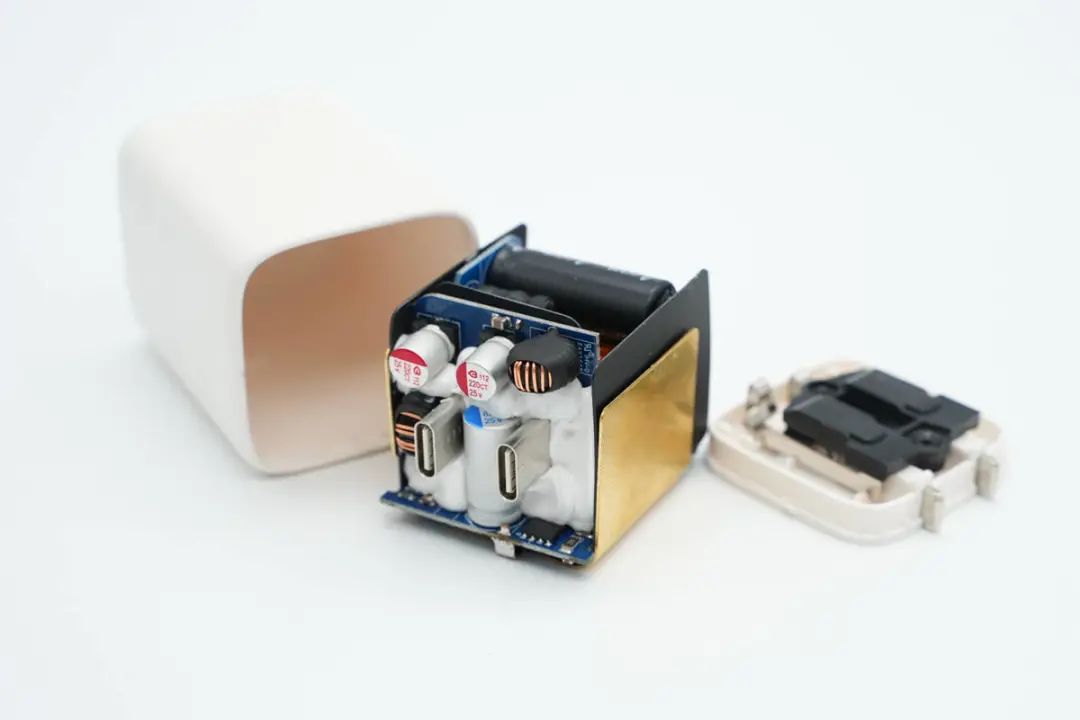

首先從充電器外殼接縫處拆開充電器，抽出內部PCBA模塊，內部PCBA模塊為多塊小板焊接組合，外層包有銅片和麥拉片幫助散熱。

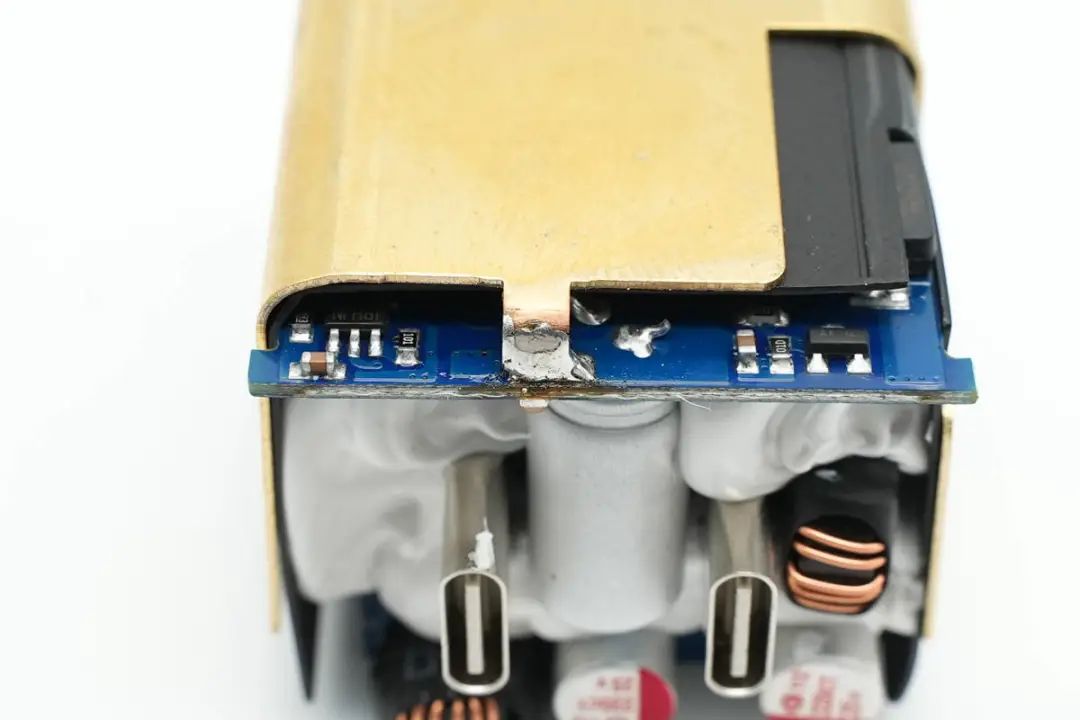

黃銅散熱片焊接固定在PCB上，使用麥拉片與PCB絕緣。

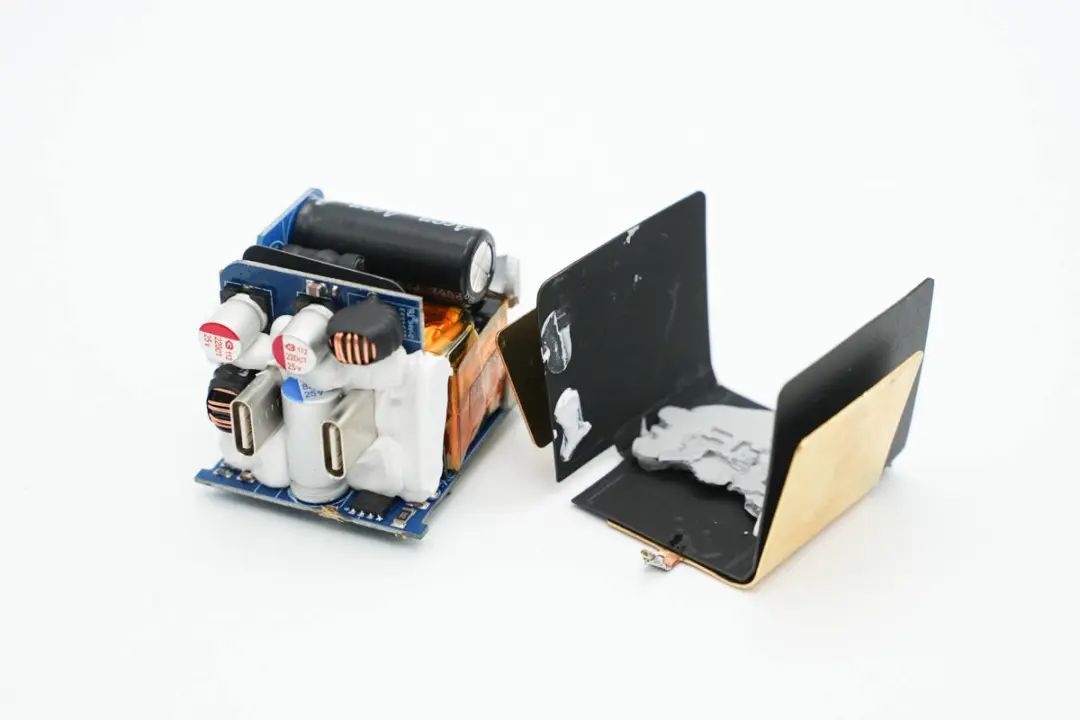

焊接拆下外層包裹的散熱片，散熱片與PCBA模塊之間注膠導熱，變壓器與降壓小板之間有麥拉片絕緣。

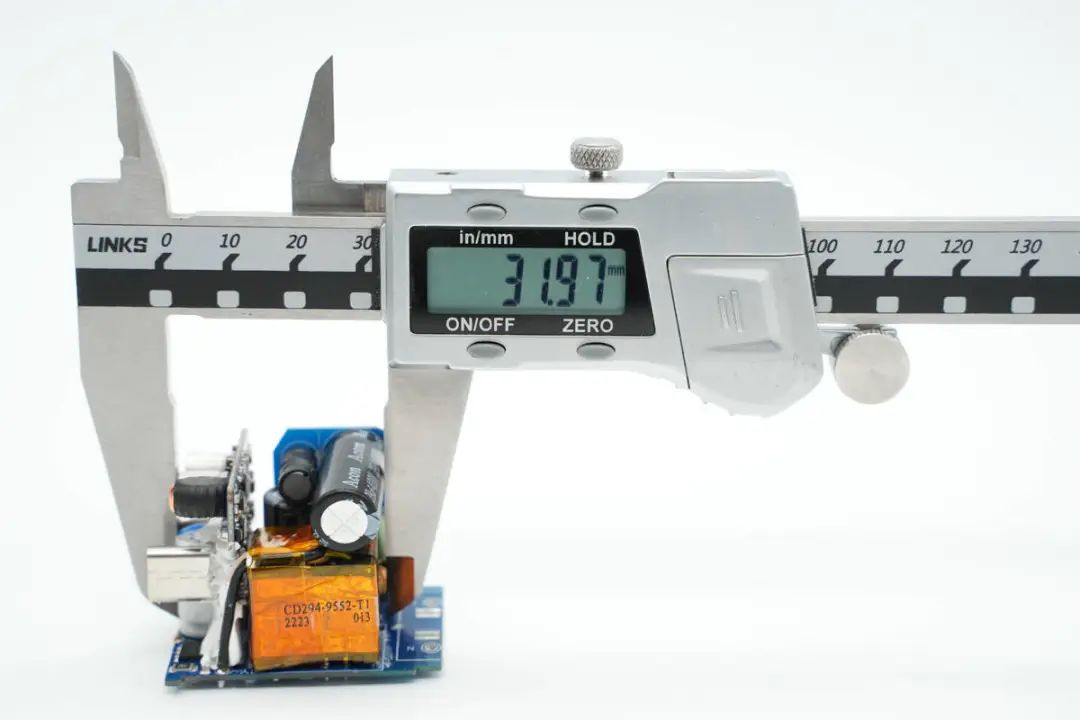

使用游標卡尺測得PCBA模塊長度約為31.97mm。

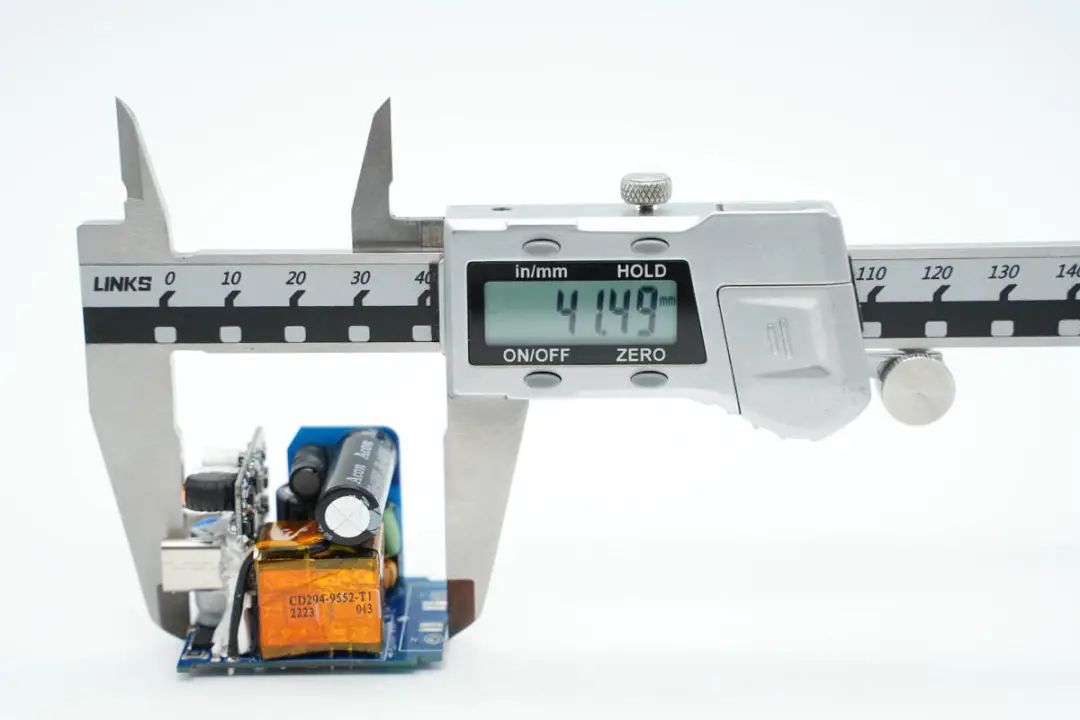

包括折疊插腳的長度約為41.49mm。

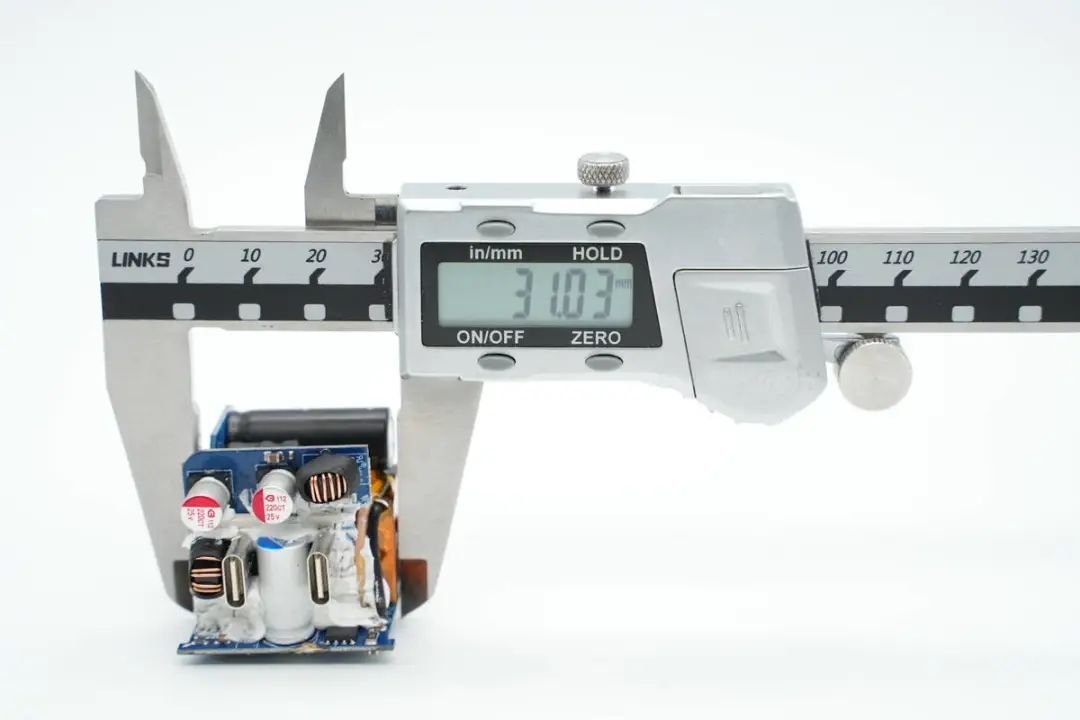

PCBA模塊寬度約為31.03mm。

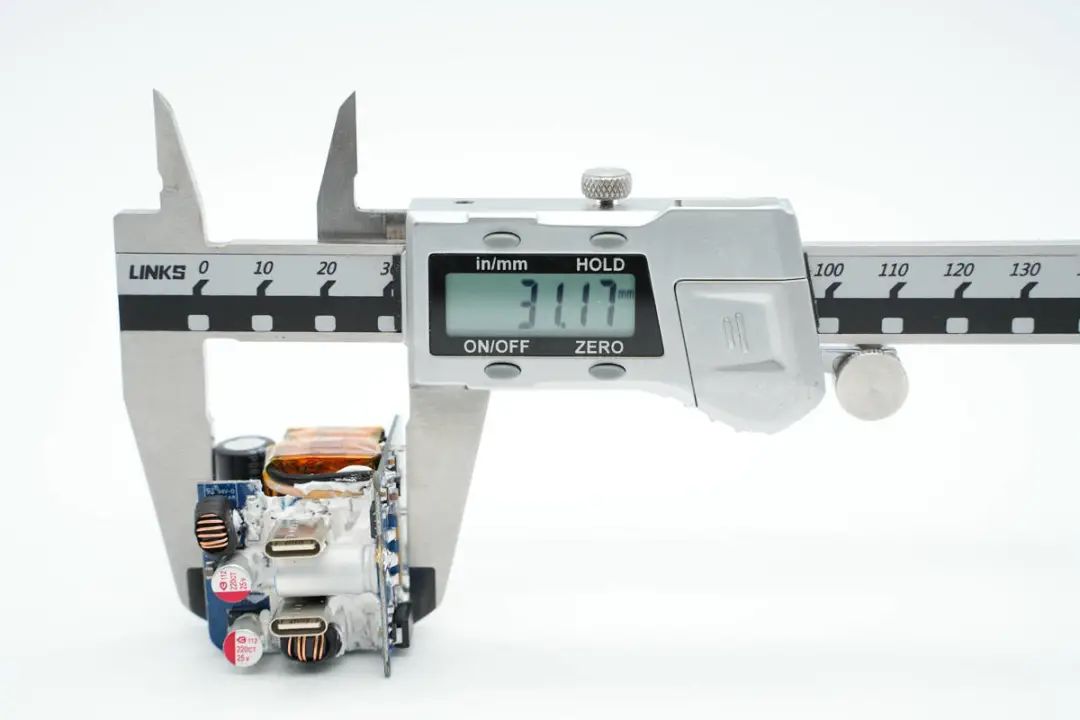

PCBA模塊高度約為31.17mm。

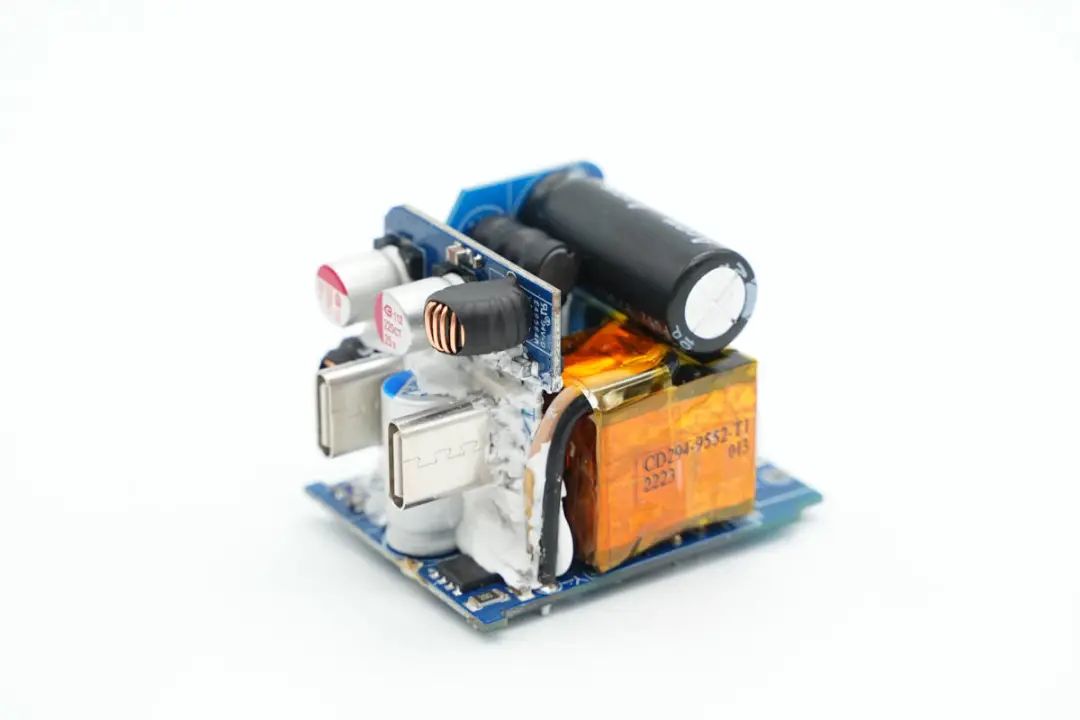

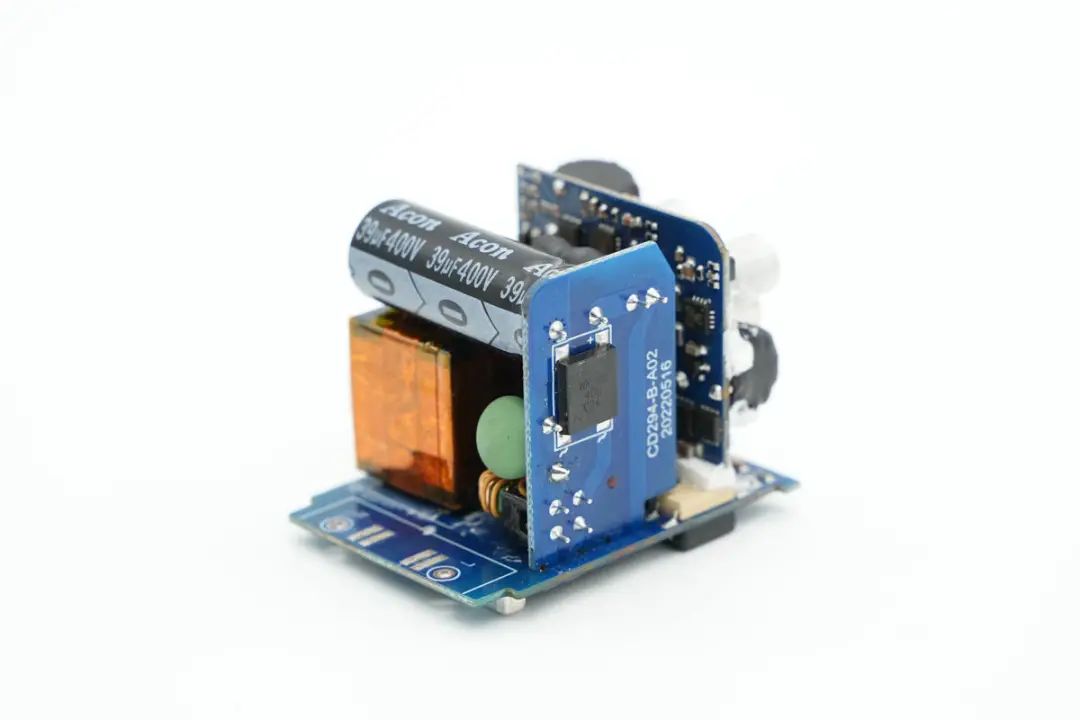

PCBA模塊由兩塊小板與主板焊接組成，其中輸入端小板焊接高壓電解電容，共模電感，整流橋等器件，交流輸入采用彈片壓接在主板上供電。

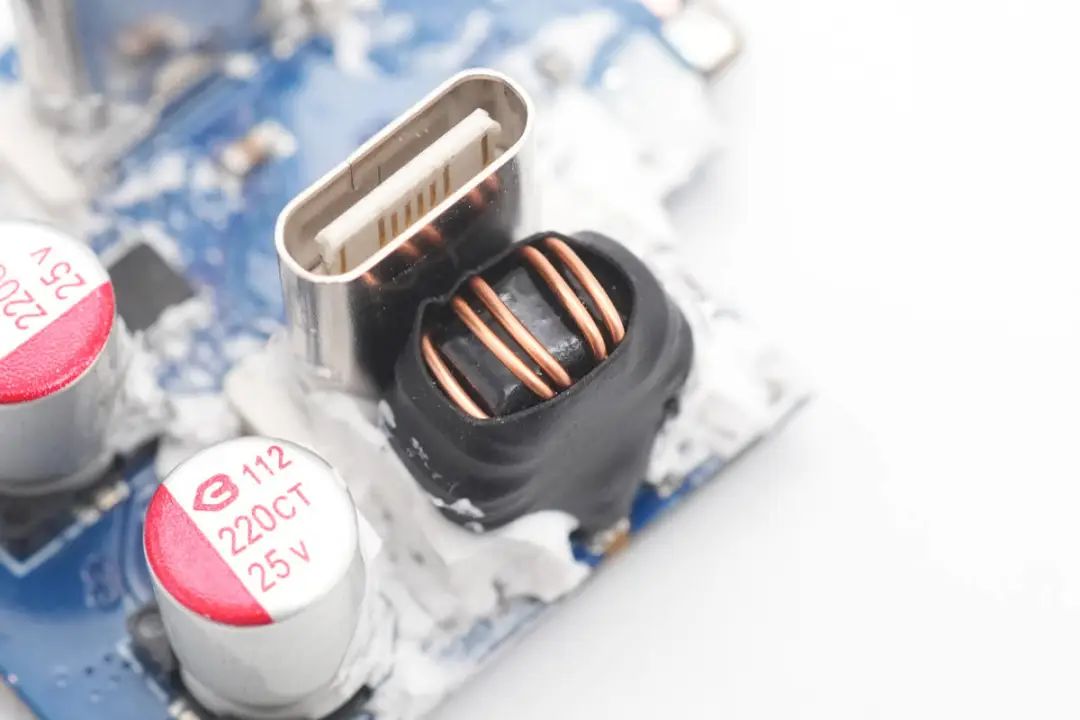

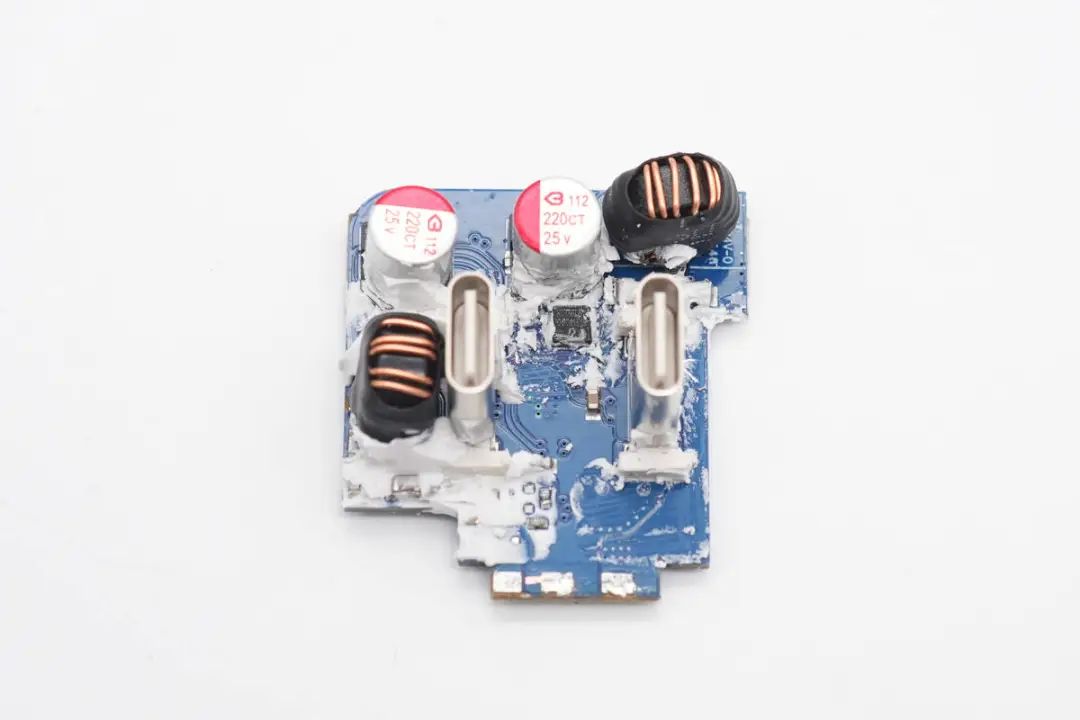

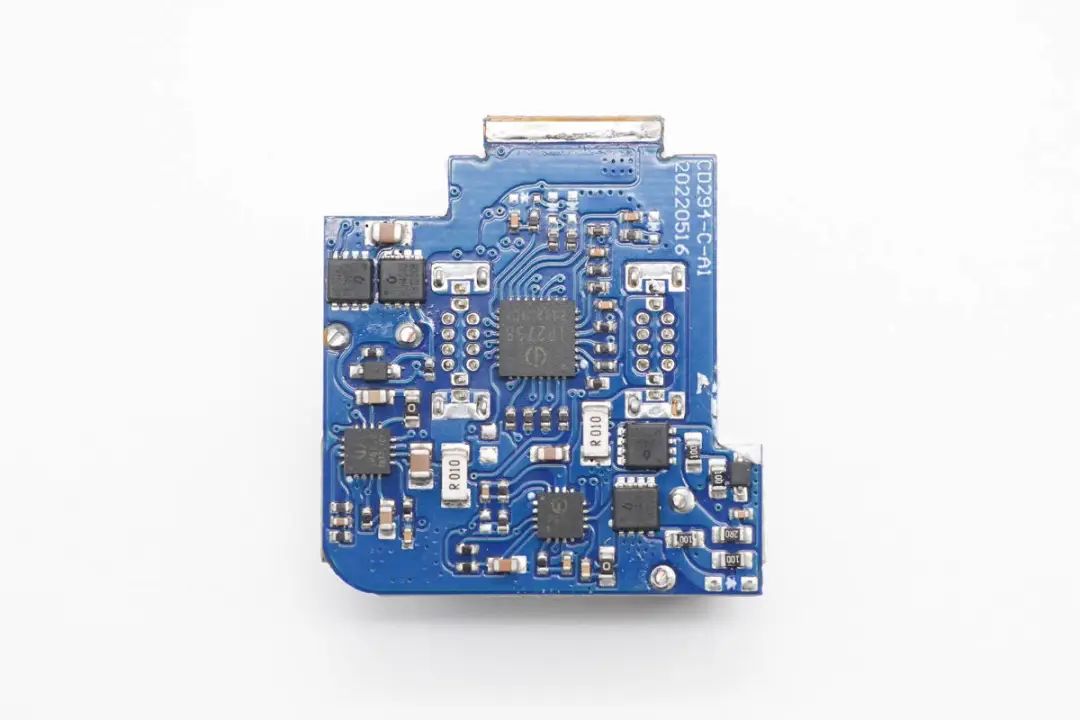

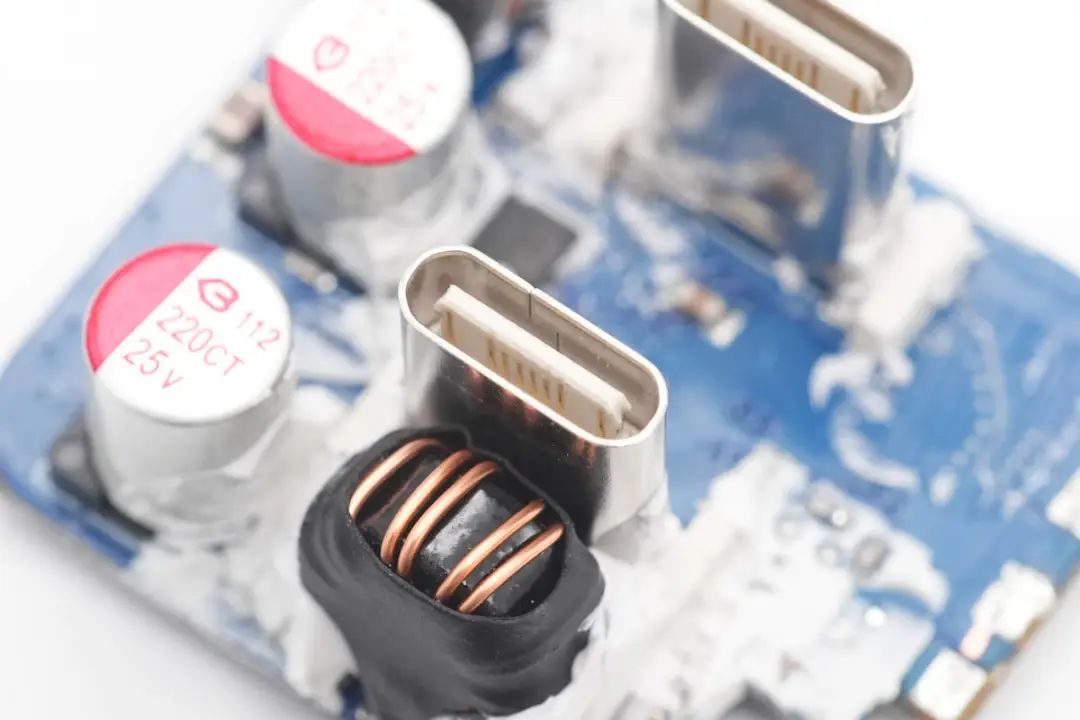

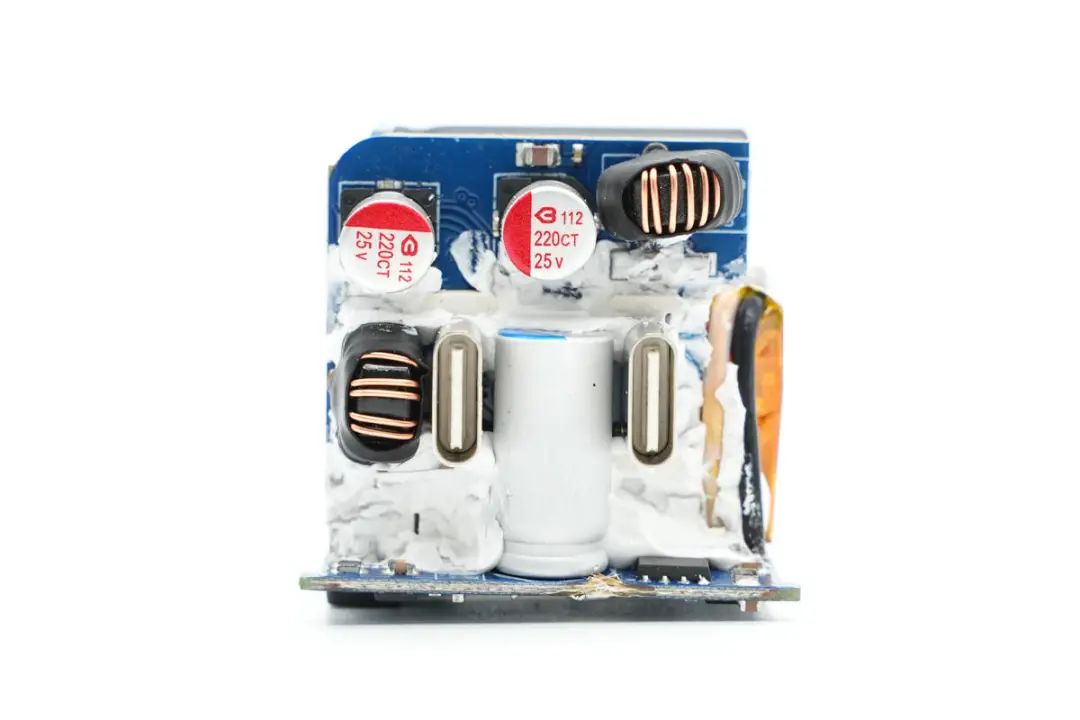

輸出側小板焊接輸出母座以及二次降壓電路，立體利用空間，提升空間利用率。

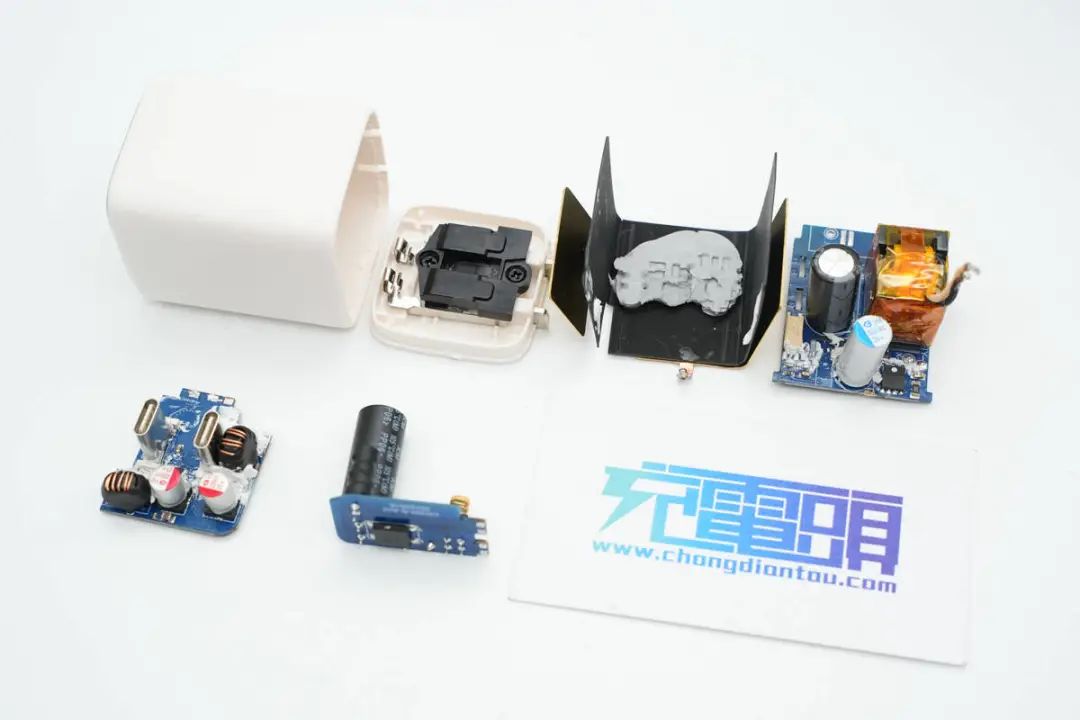

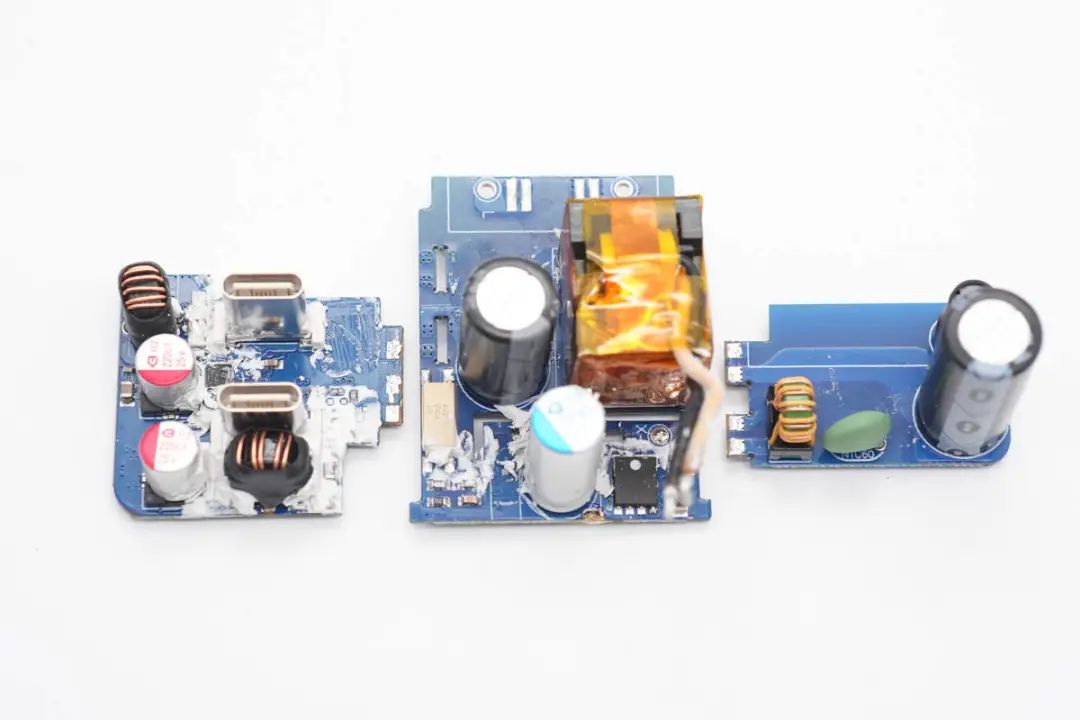

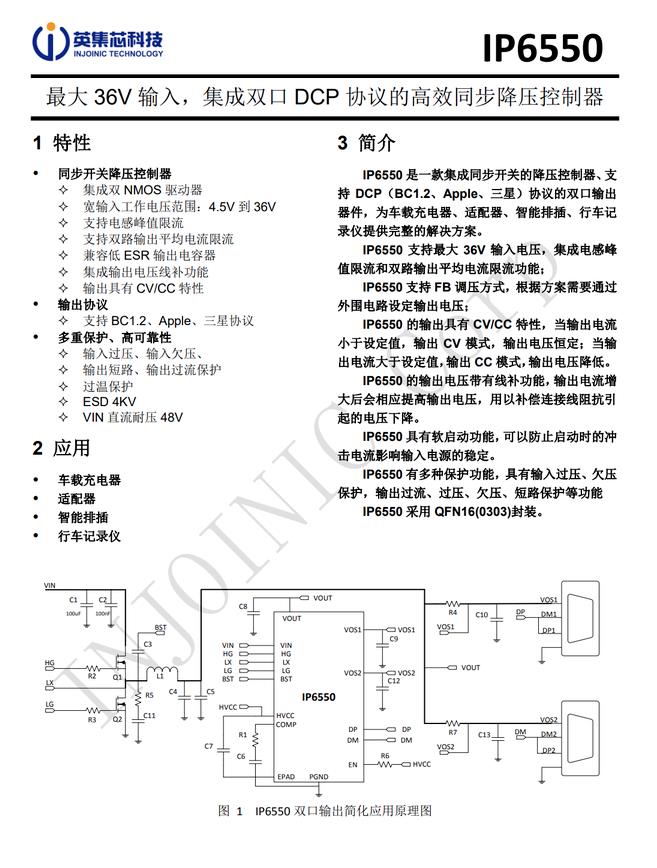

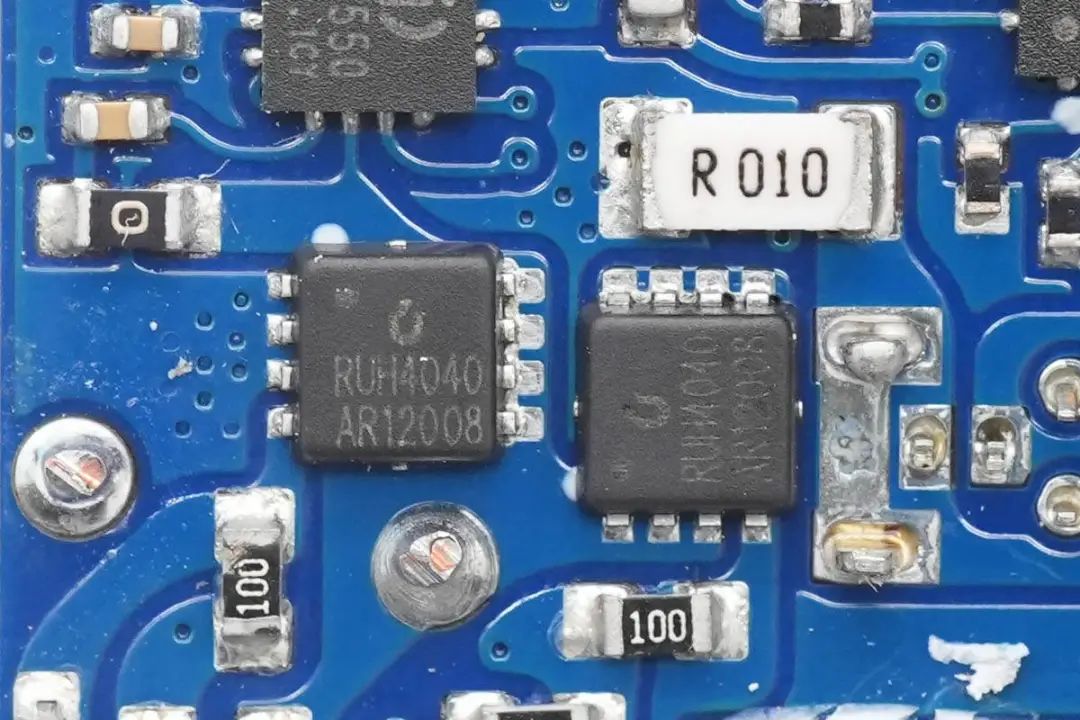

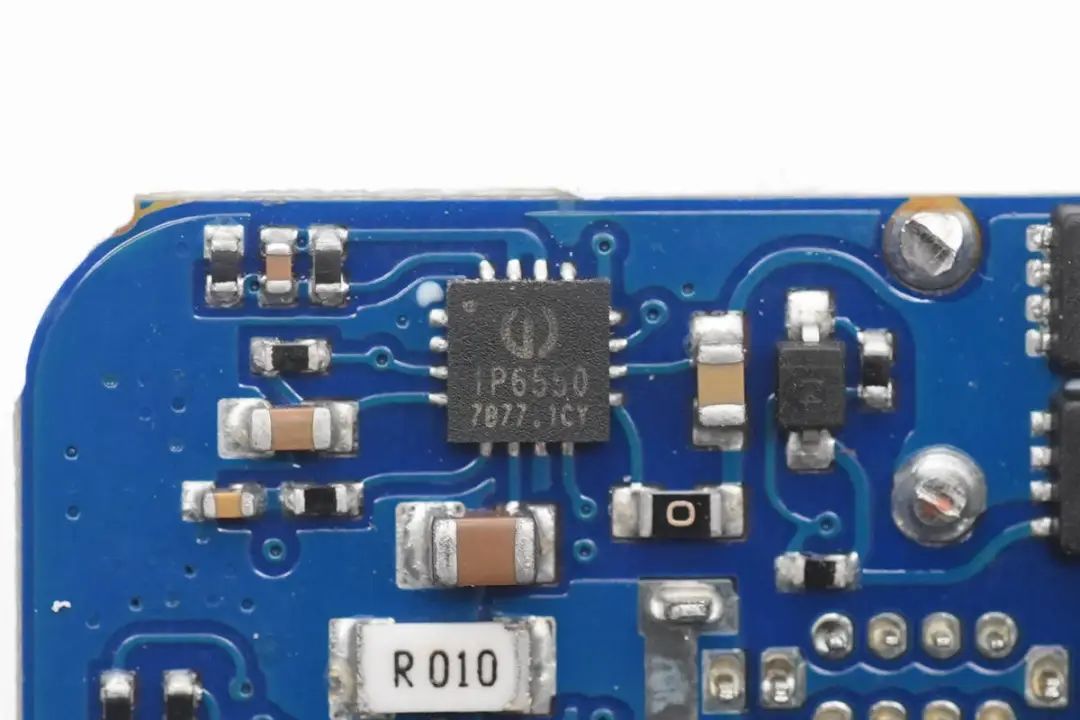

焊接拆分PCBA模塊，分別為二次降壓小板，開關電源和整流濾波小板，充電器采用反激開關電源設計，同步整流，固定電壓輸出。輸出電壓通過輸出小板上焊接的二次降壓電路，由協議芯片根據負載需求，調節輸出電壓滿足負載需求。下面就從輸入端開始了解各個元器件的信息。

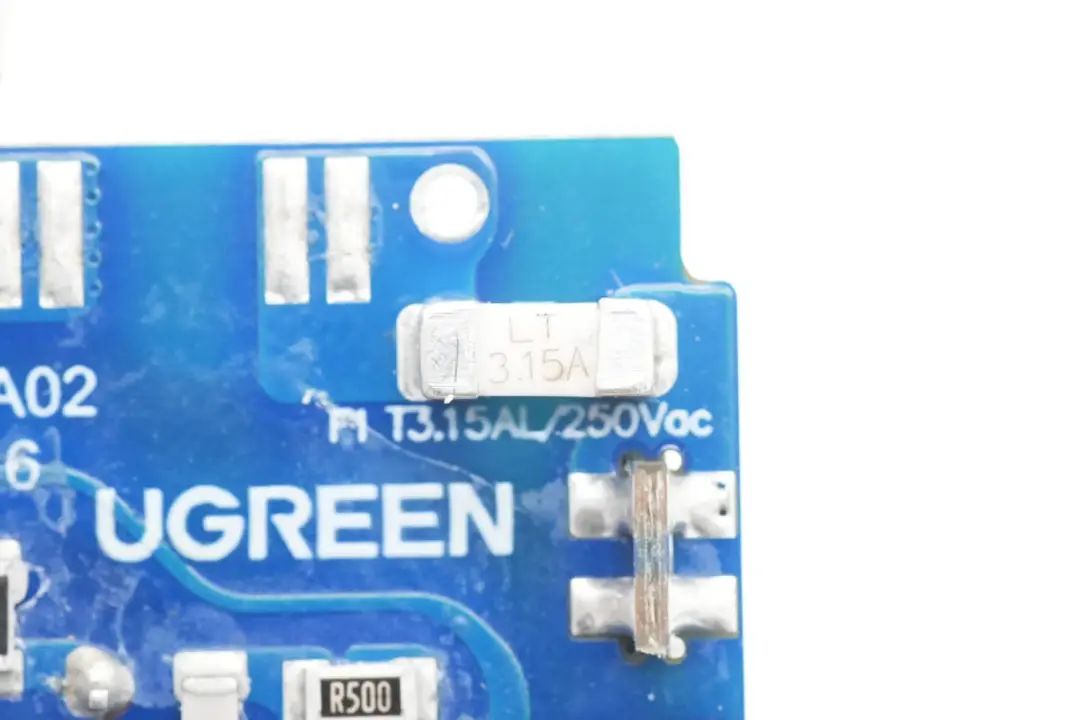

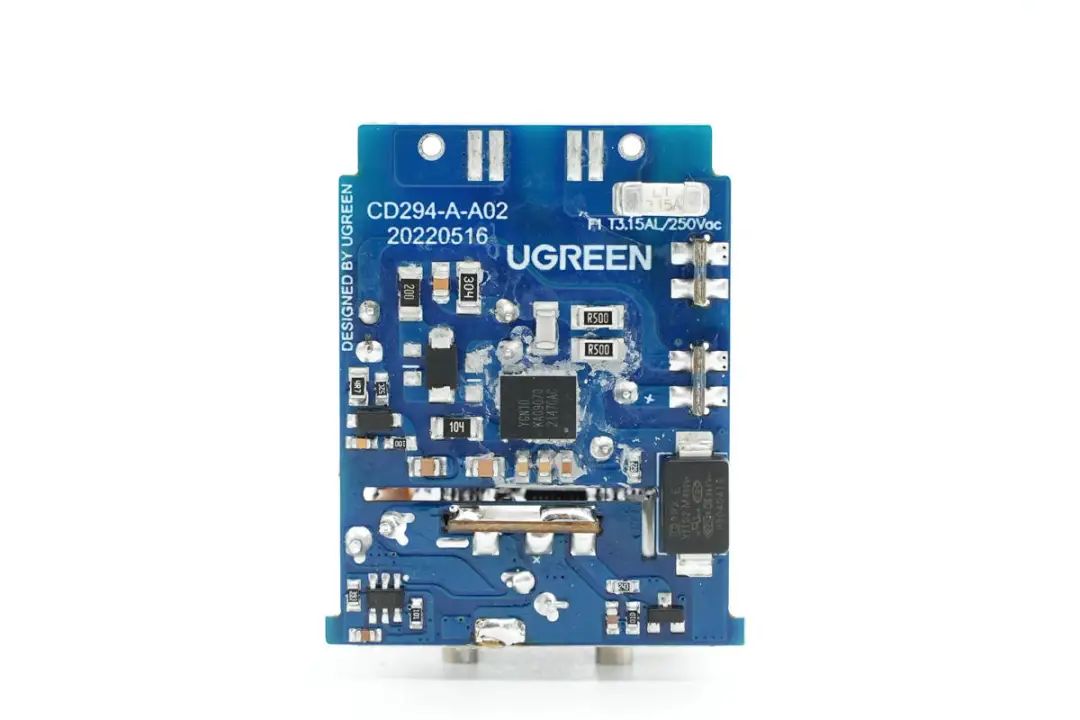

輸入端延時保險絲為貼片焊接，連接在交流輸入端，規格為3.15A 250V。

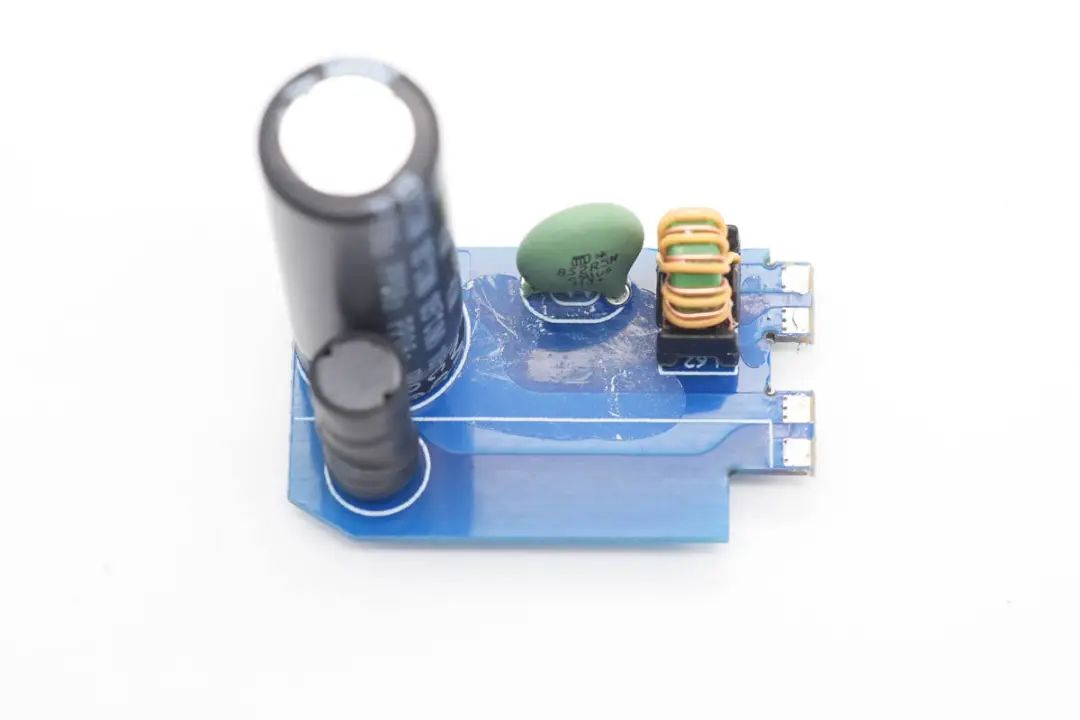

整流濾波電路焊接在垂直的小板上，小板正面焊接共模電感，NTC浪涌抑制電阻，高壓電解電容和差模電感。

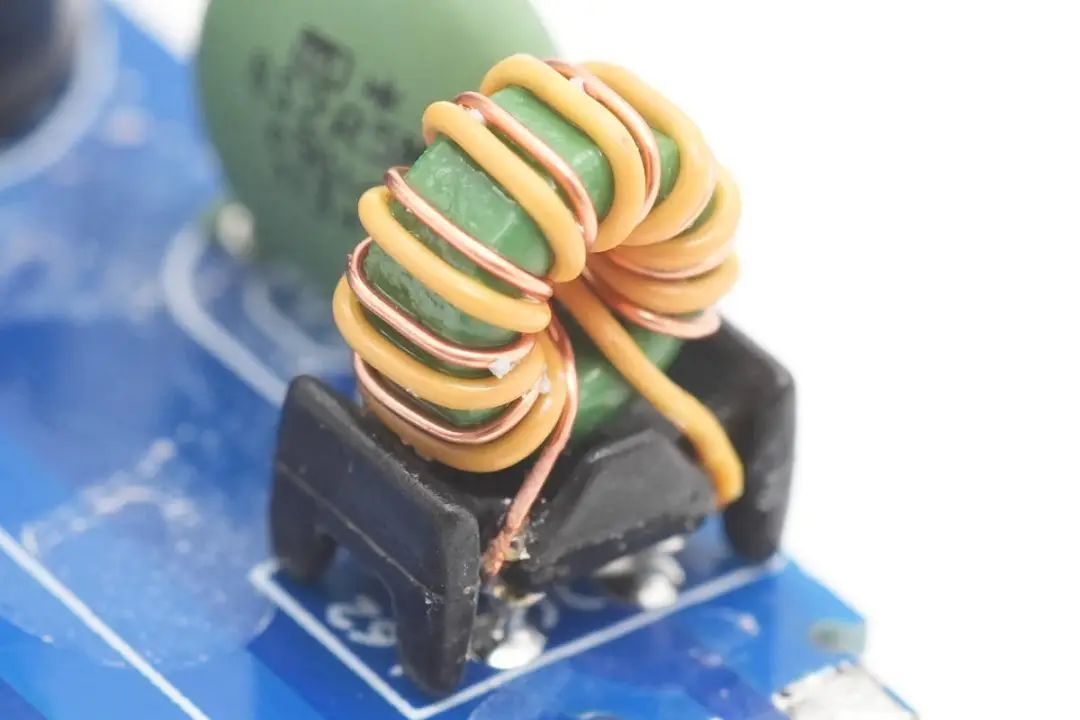

共模電感采用絕緣線和漆包線并繞，底部焊接絕緣支架，用于過濾EMI干擾。

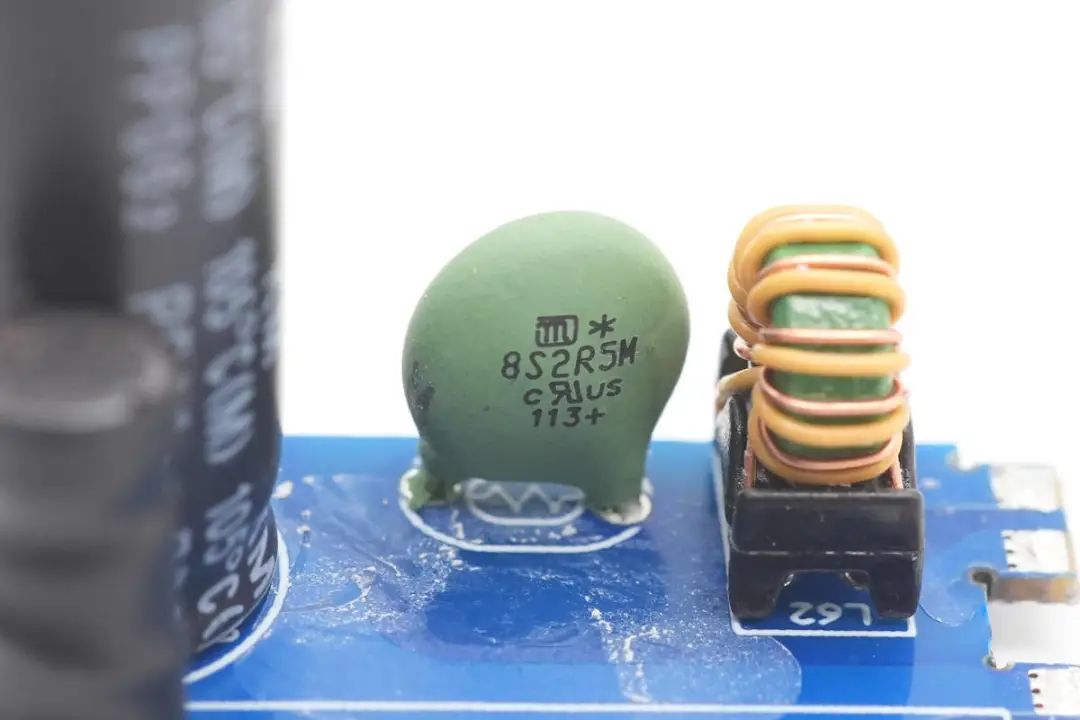

NTC熱敏電阻用于抑制充電器插電的沖擊電流，減小或消除插電時的火花。來自JOYIN九尹，8S2R5M，直徑8mm，冷態電阻2.5Ω。

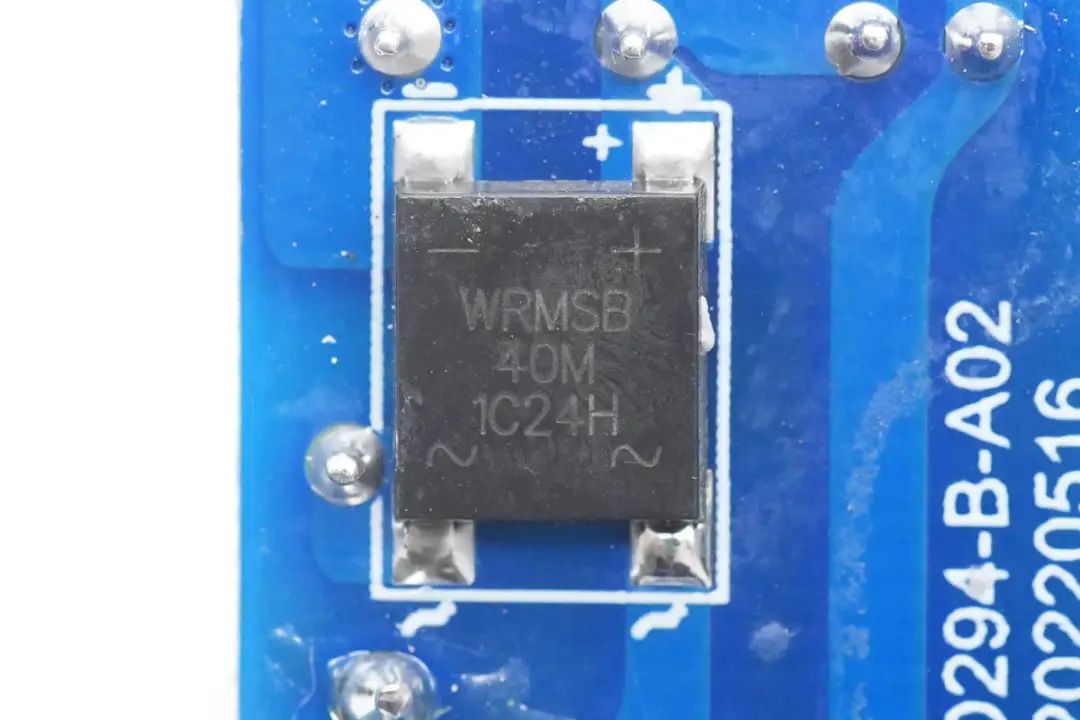

小板背面焊接一顆WRMSB40M整流橋，WRMSB40M來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

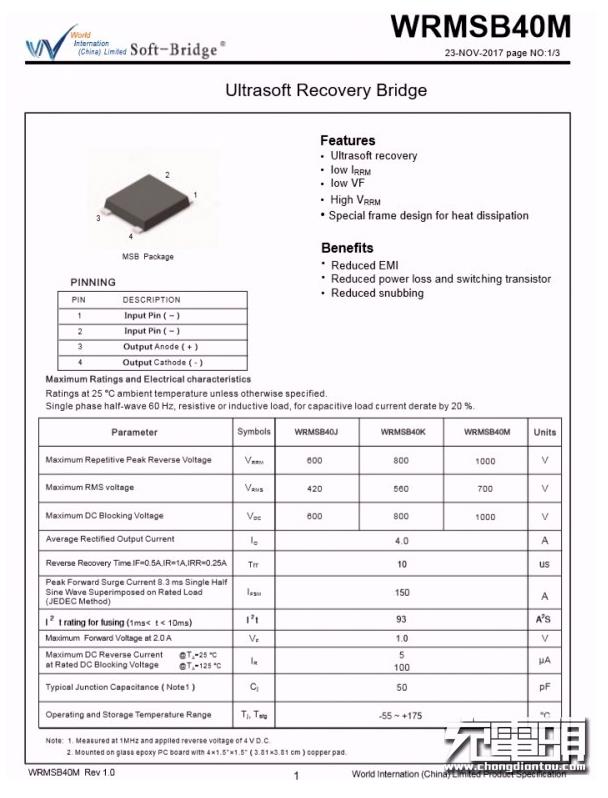

沃爾德WRMSB40M詳細資料信息。
充電頭網了解到，沃爾德軟橋還被OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

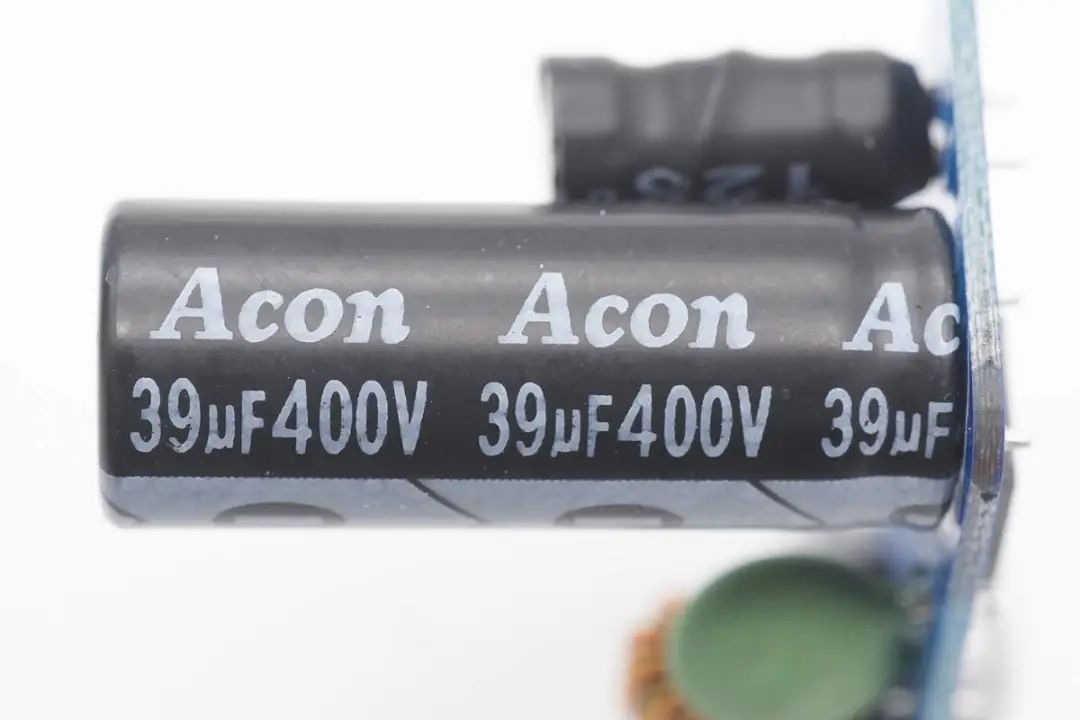

高壓濾波電容來自Acon中元，規格為39μF 400V，連接在整流橋輸出端，將整流橋輸出的脈動直流電濾波為直流電。

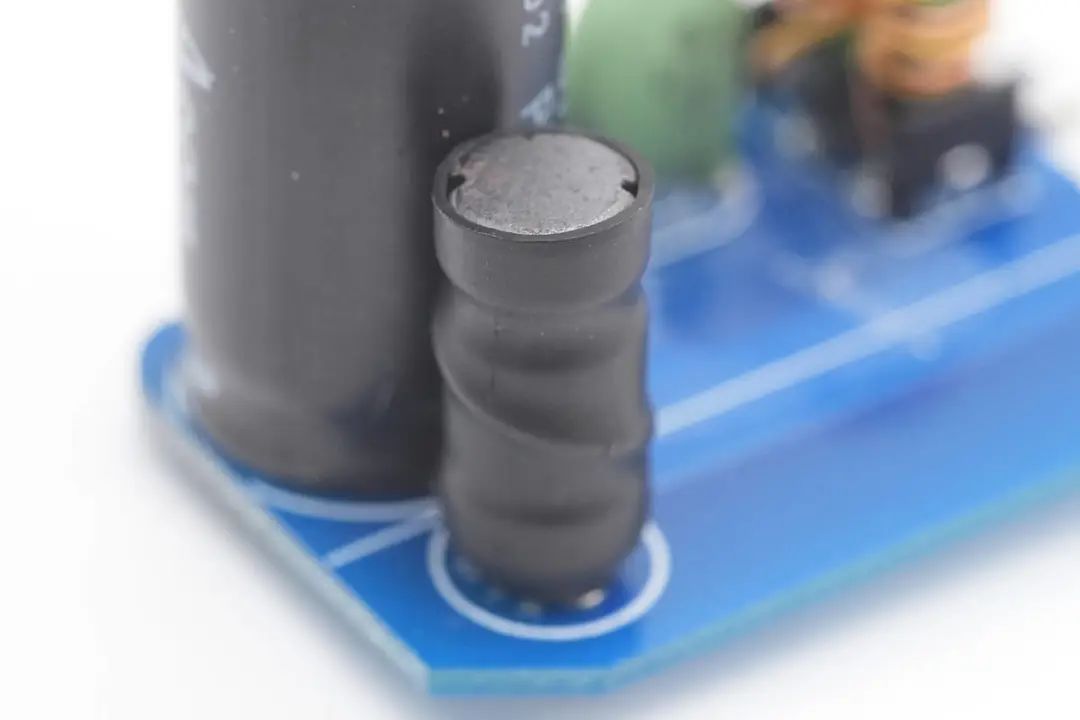

差模電感采用熱縮管包裹絕緣。
整流濾波小板輸出的直流電連接到開關電源小板上，將整流橋發熱元件和氮化鎵合封芯片分開焊接在不同的電路板上，降低溫升。

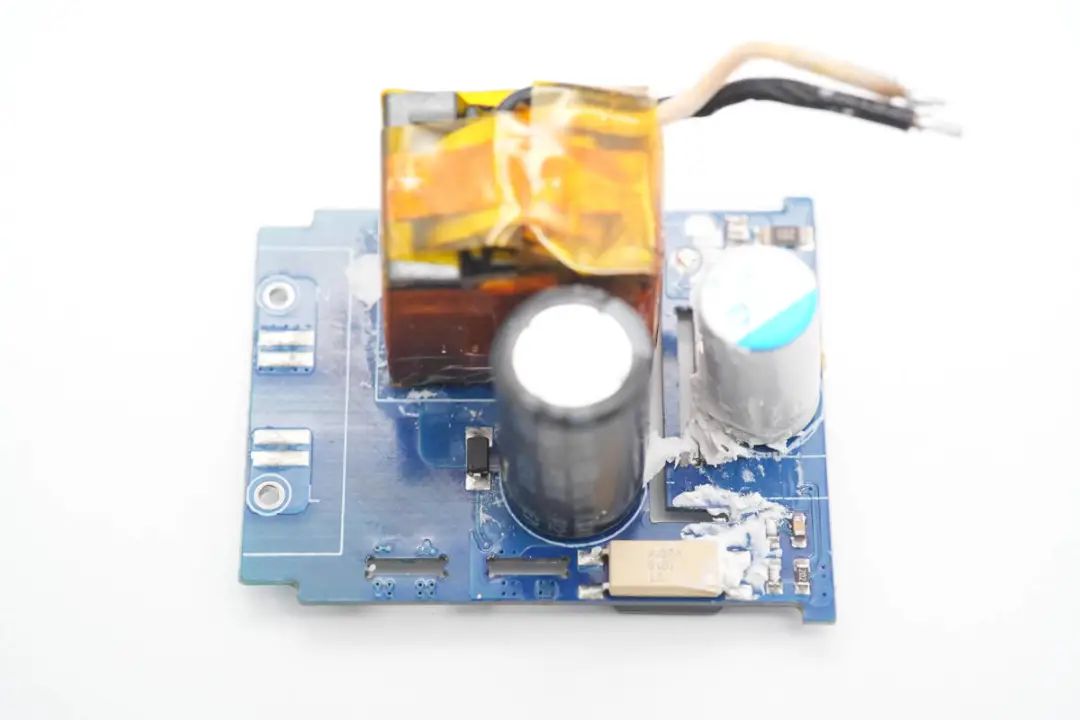

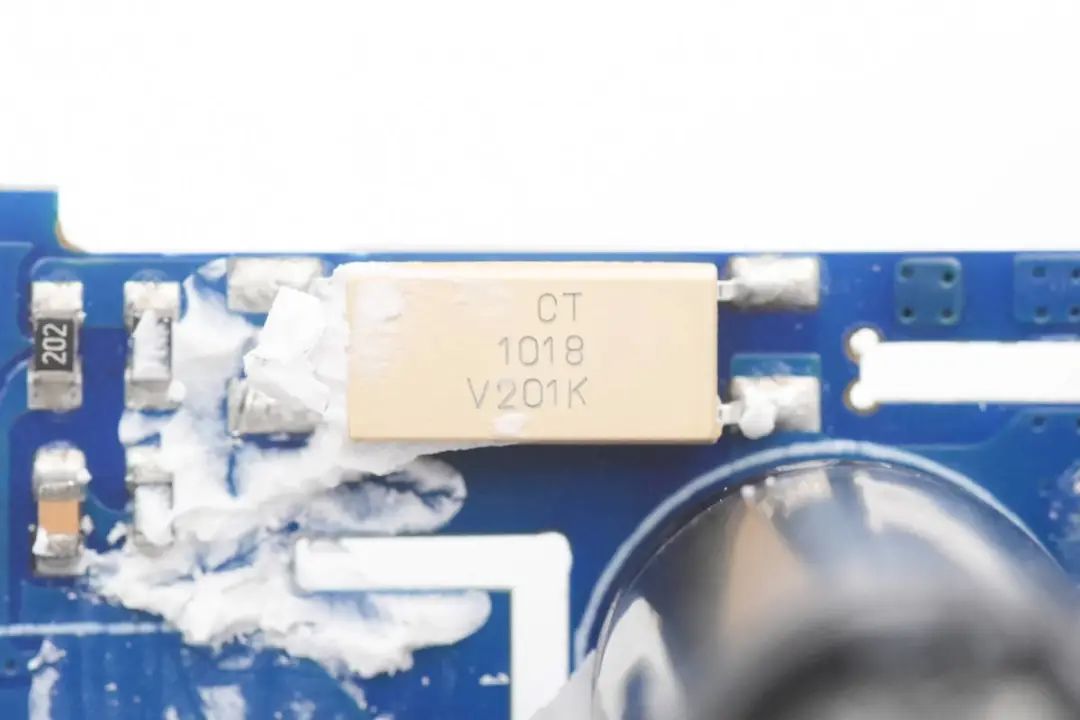

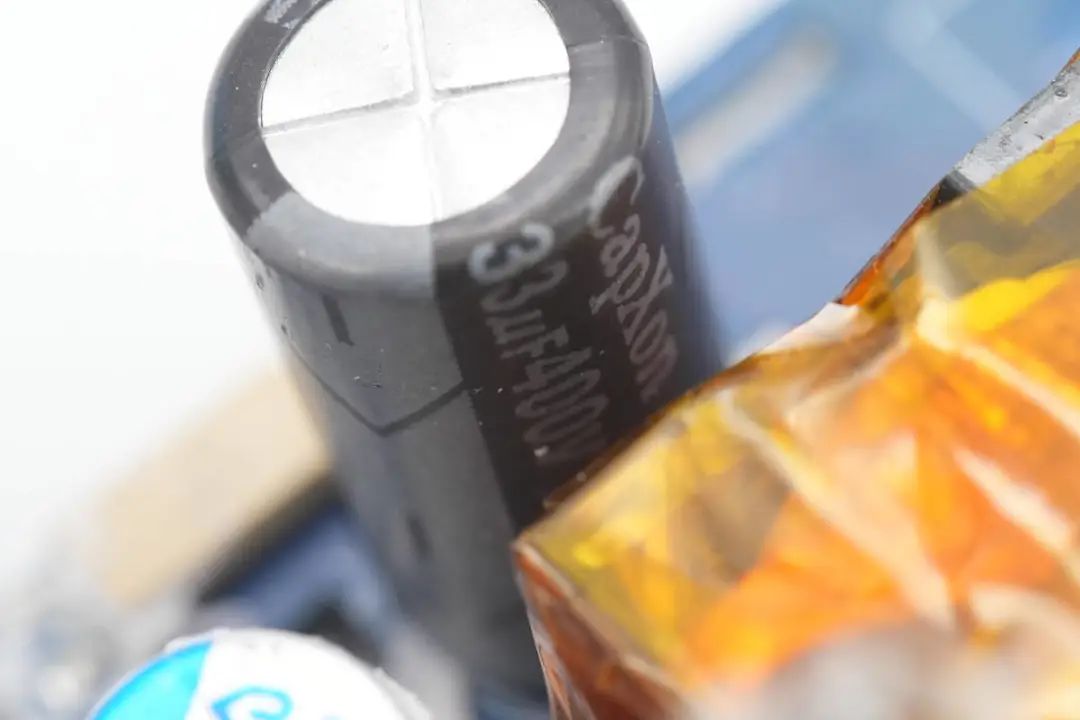

開關電源小板正面焊接高壓濾波電解電容，輸出濾波固態電容，開關變壓器和貼片光耦。
