充電器配備了2C1A三個快充接口，支持盲插使用，支持功率智能分配，可以同時為多個設備充電，滿足日常筆記本和手機等同時充電需求，美觀實用。充電頭網下面就對PANDAER這款65W氮化鎵充電器進行拆解，看看內部的用料和設計。
此前充電頭網還拆解過魅族18原裝40W快充充電器、魅族65W 2C1A氮化鎵快充充電器等產品，歡迎查閱。
PANDAER 65W氮化鎵充電器開箱

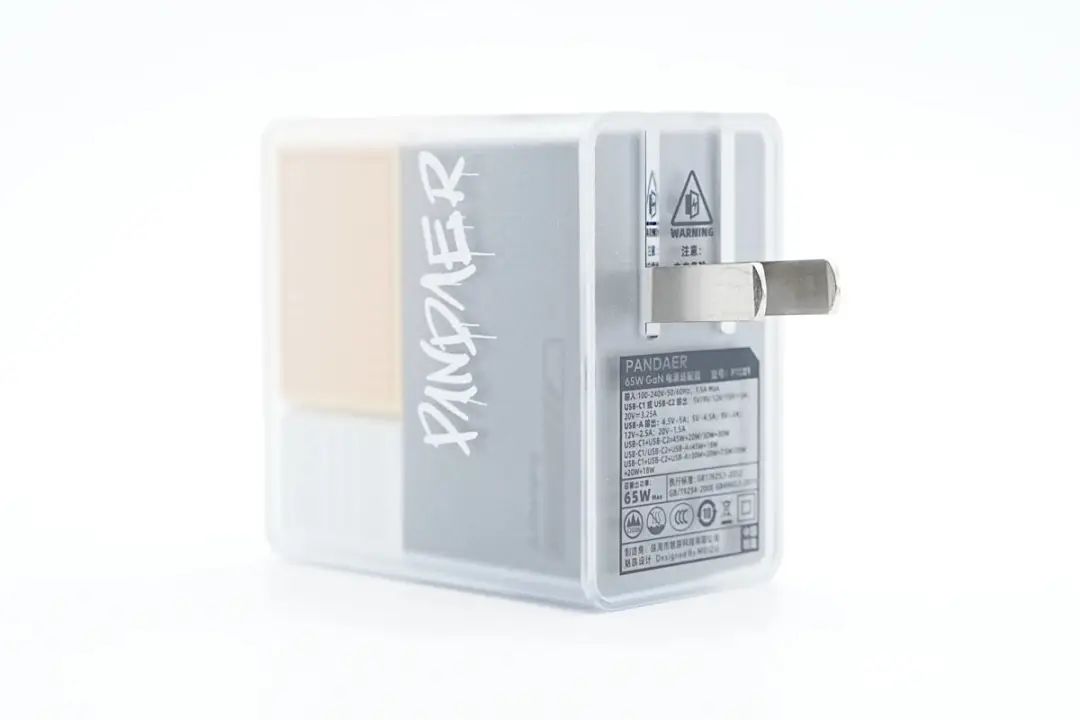

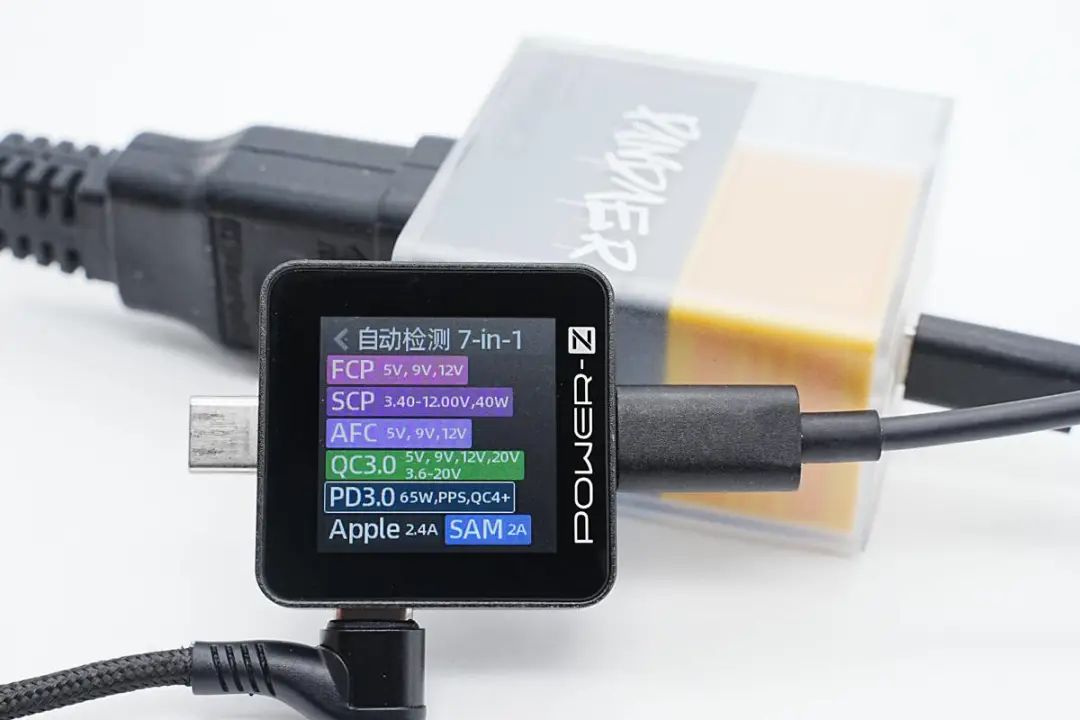

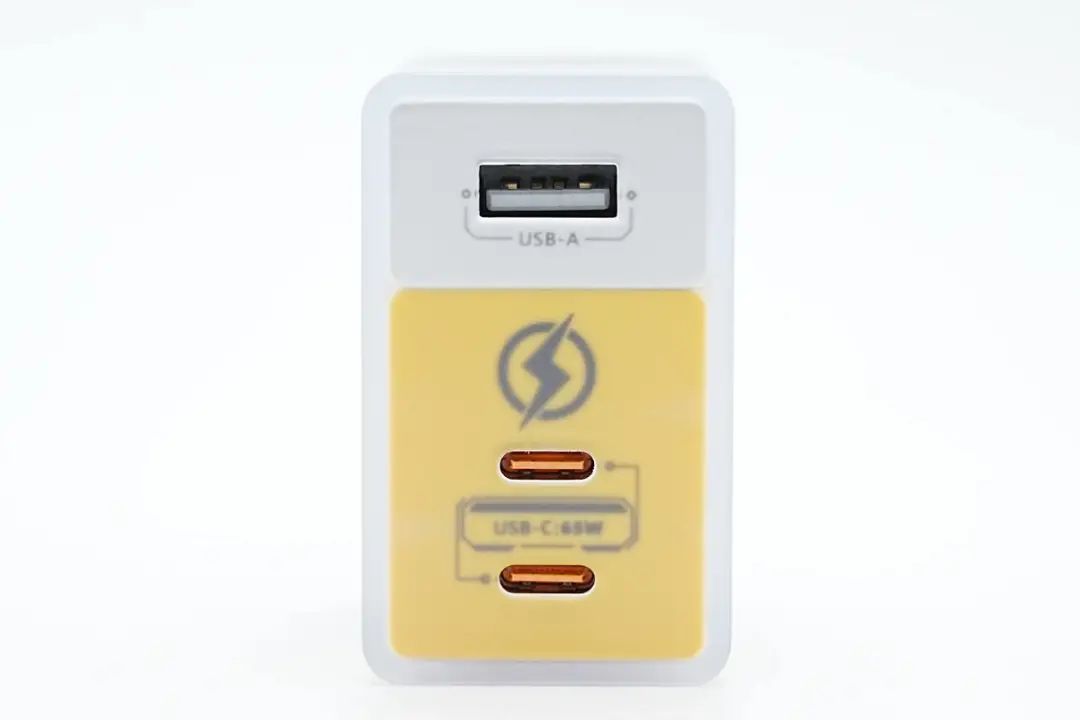

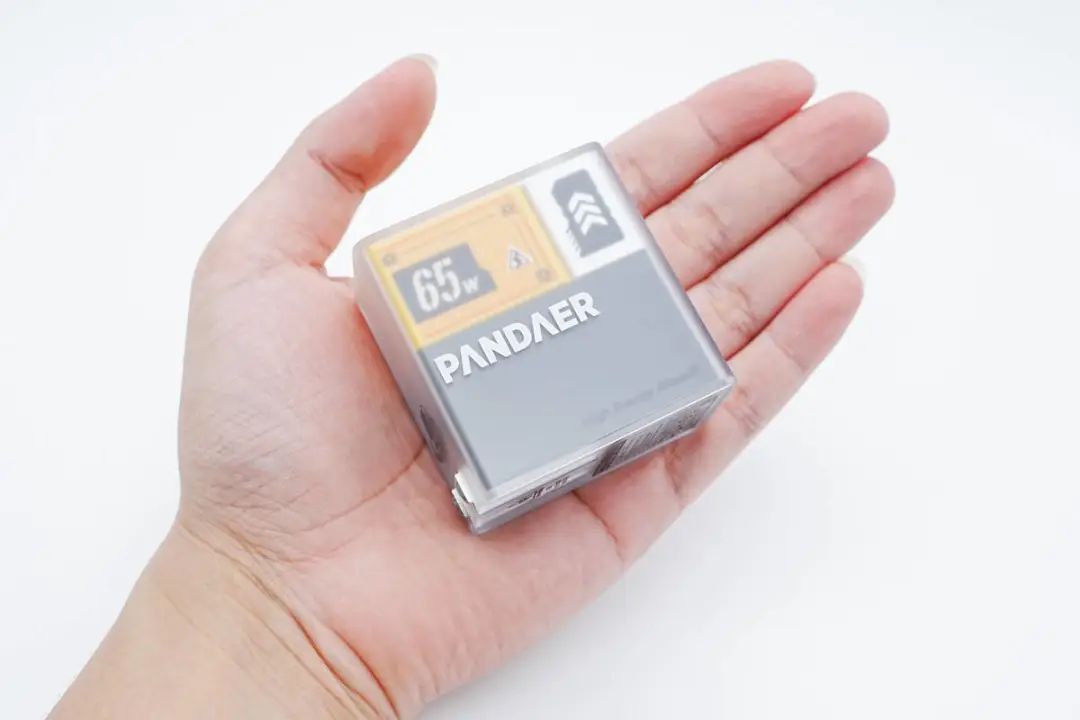

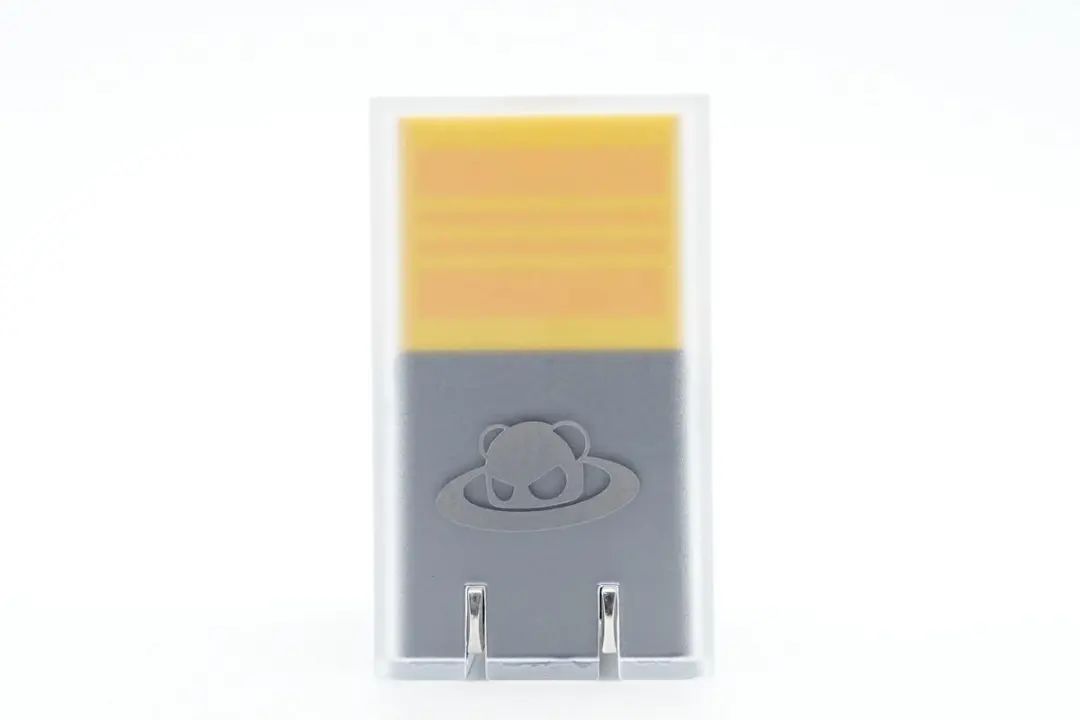

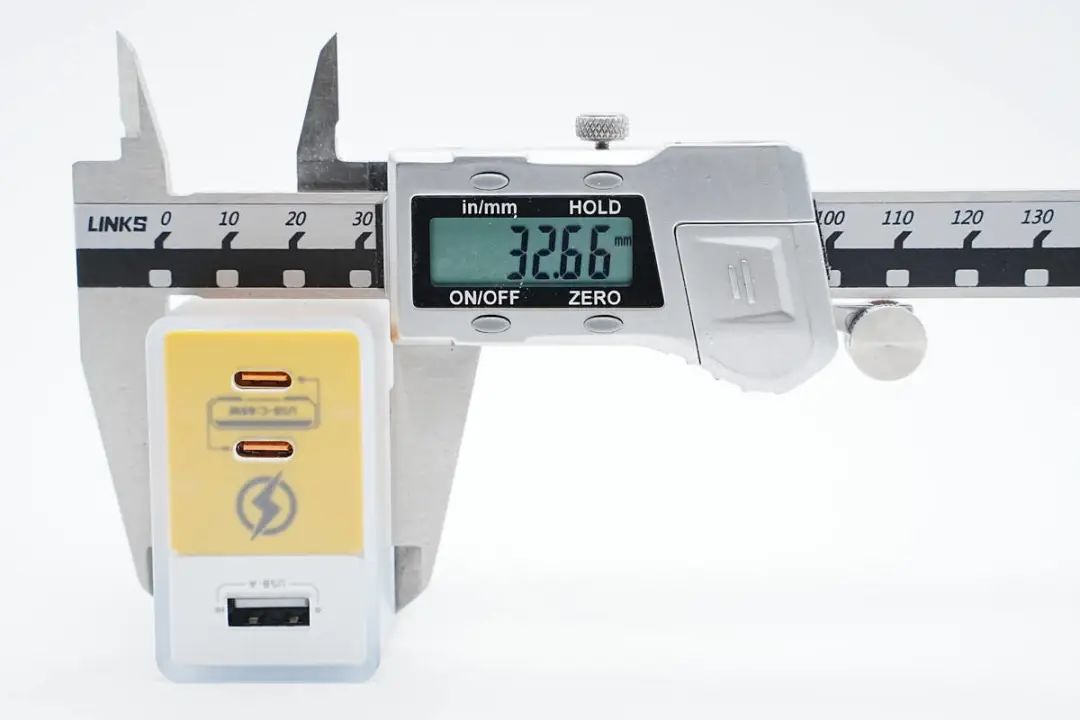

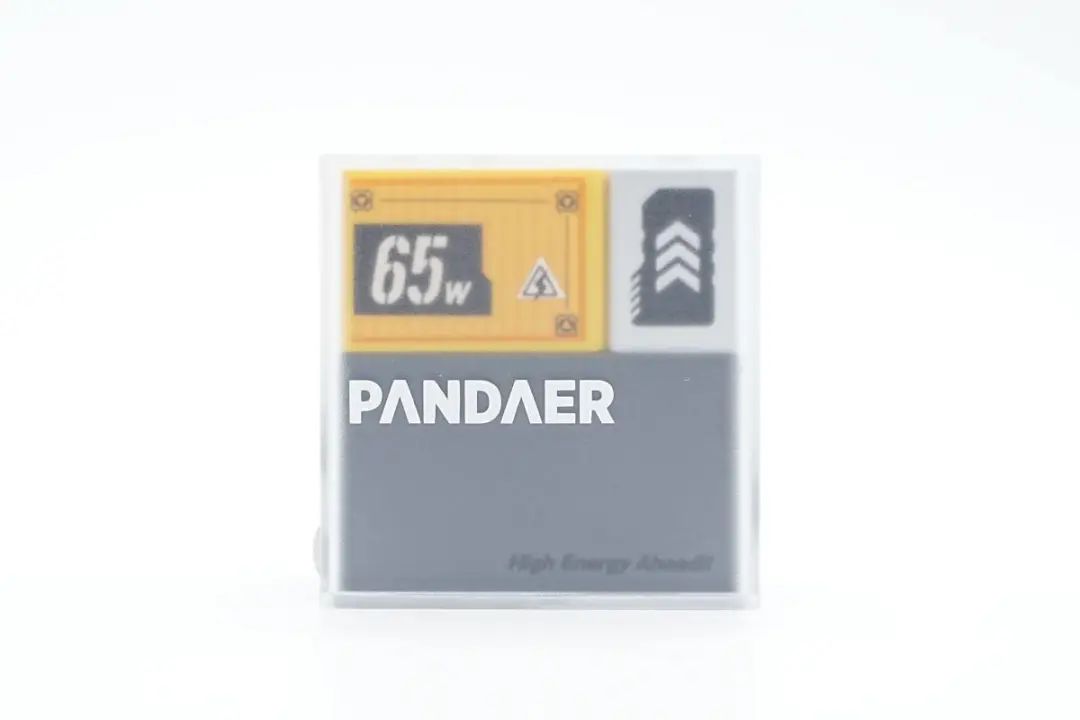

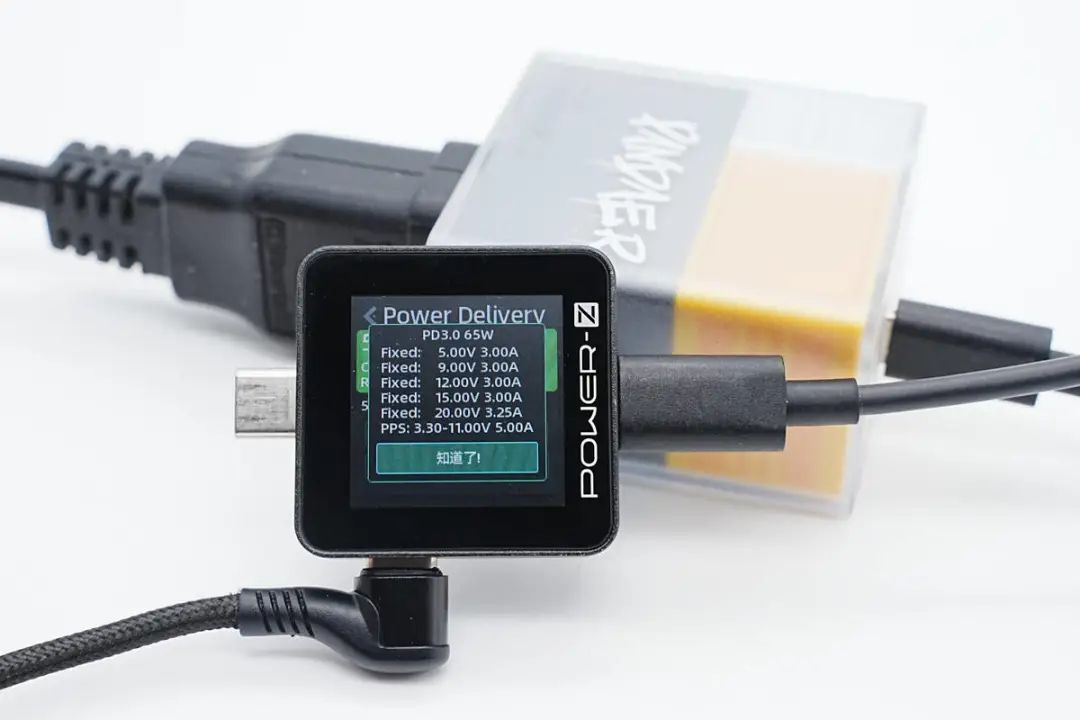

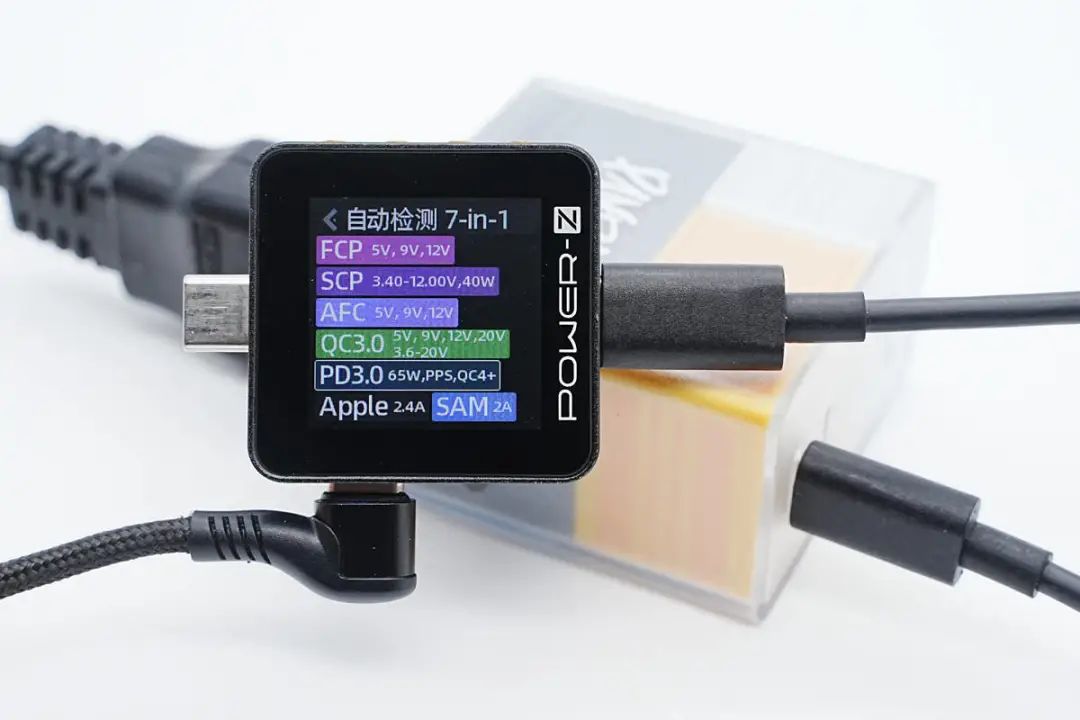

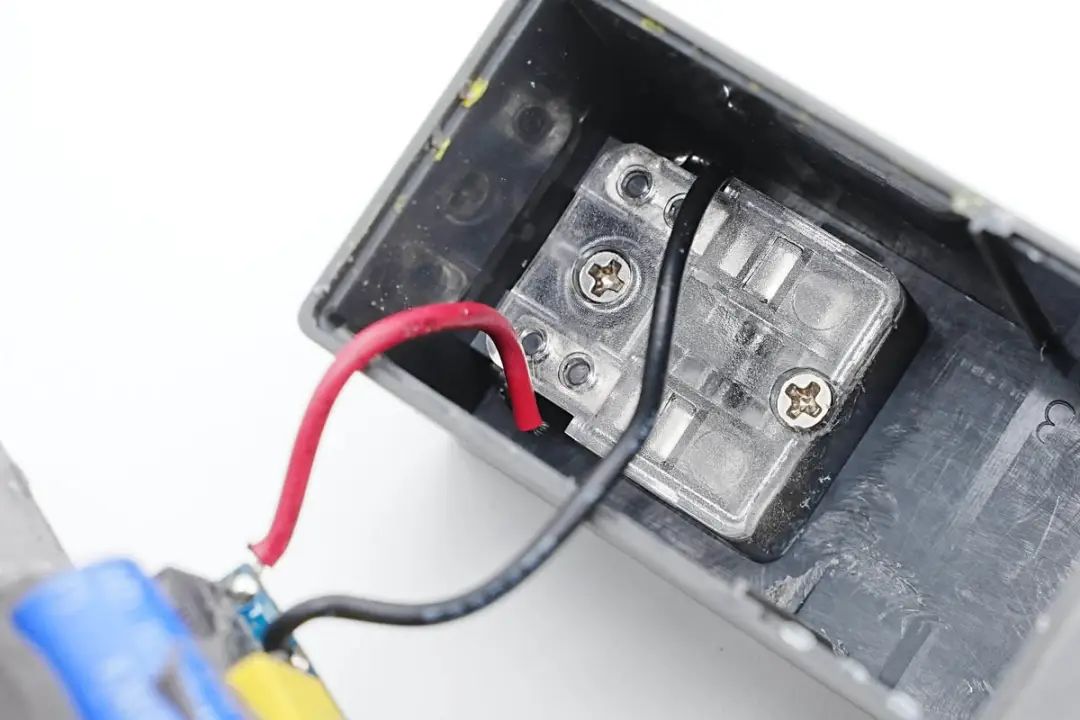

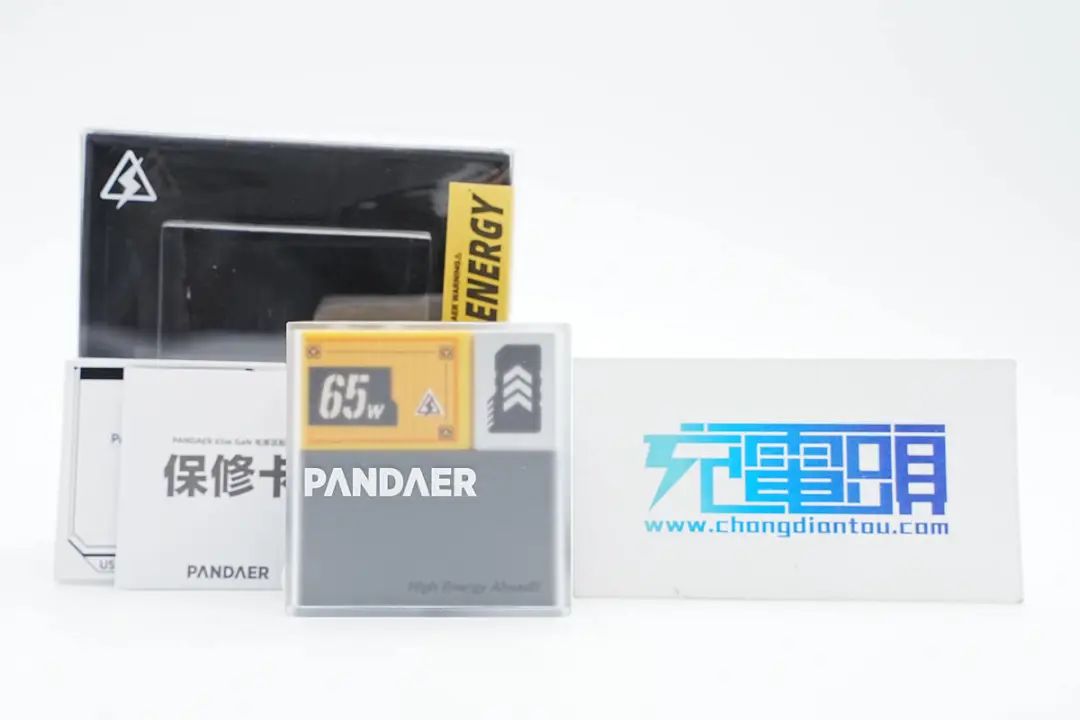

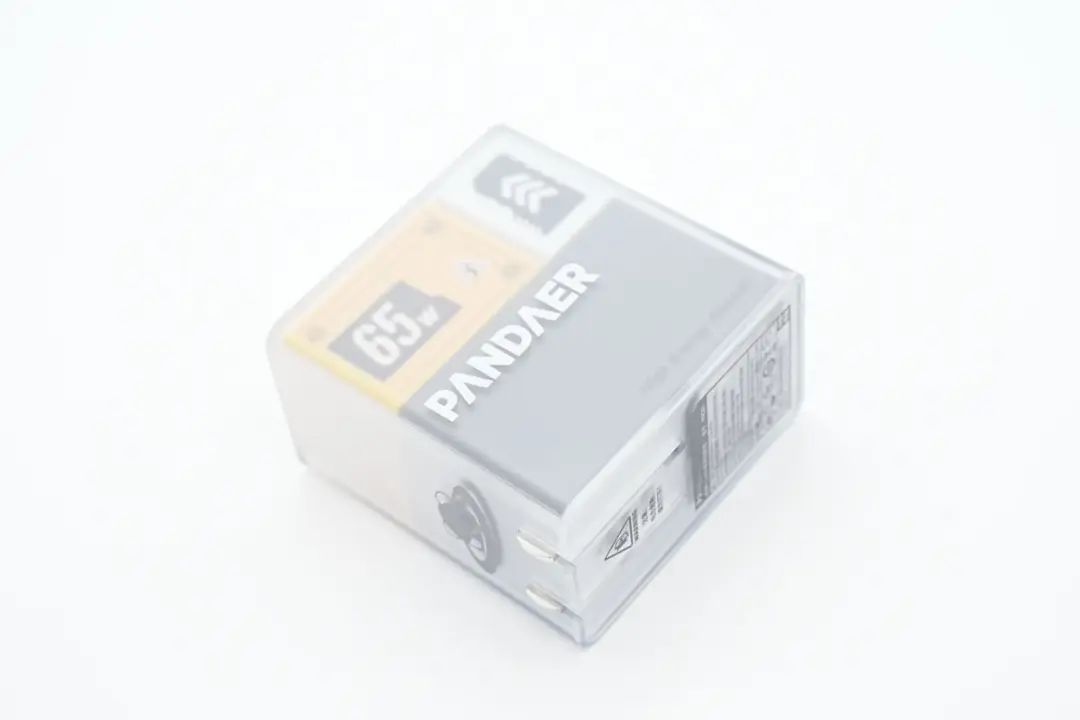

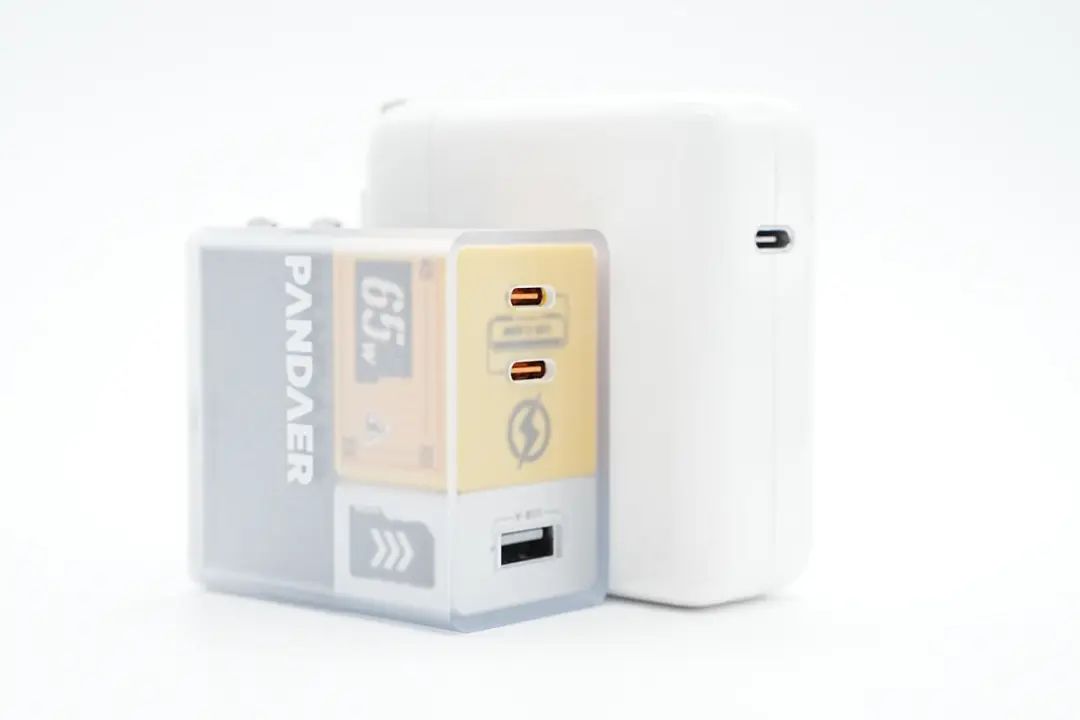

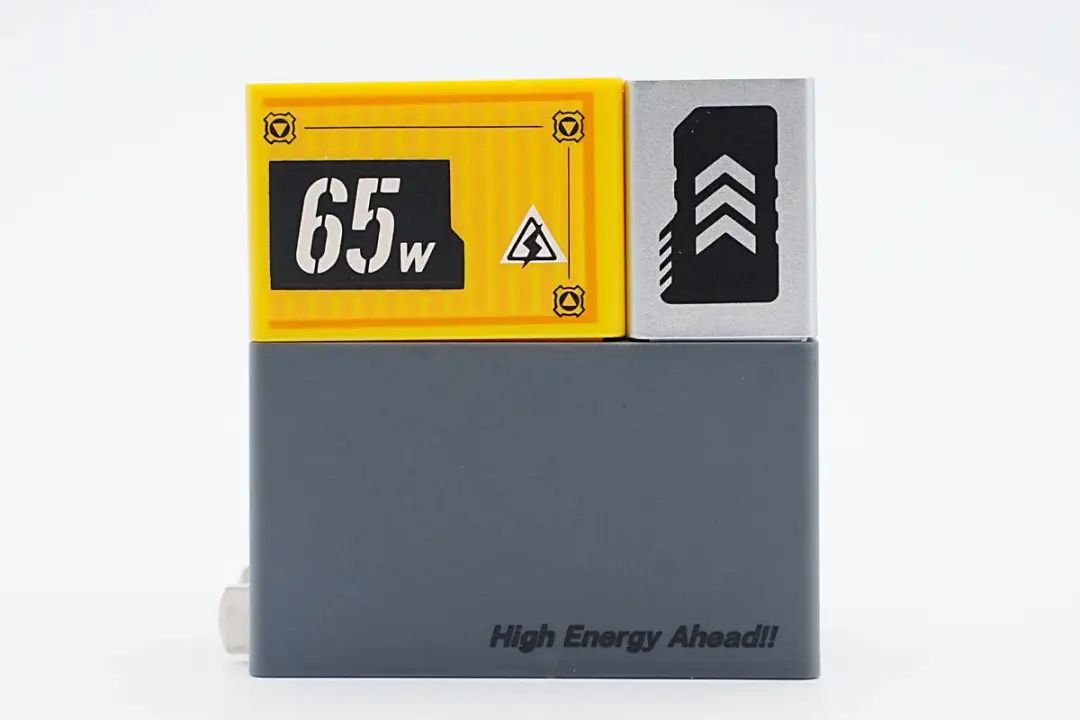

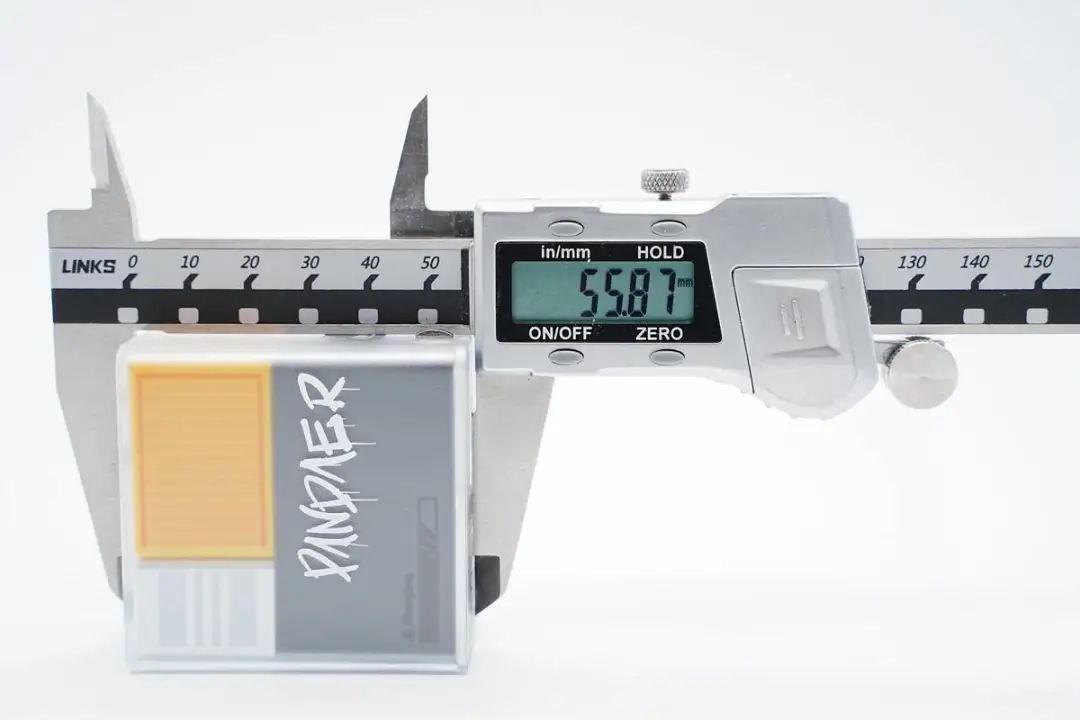

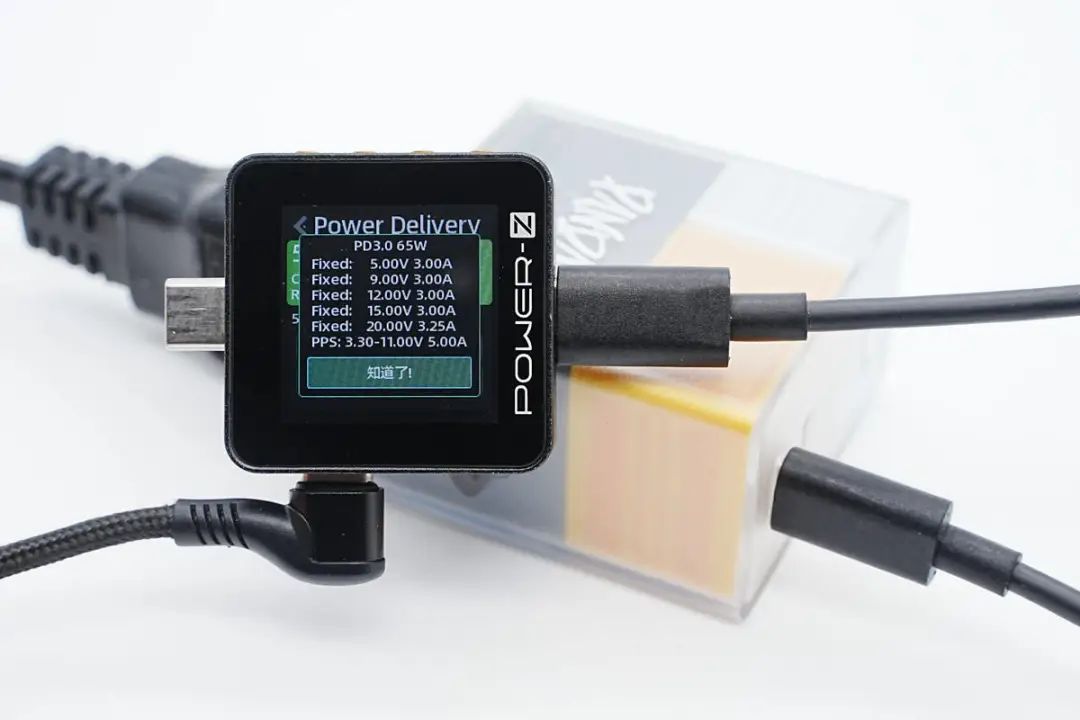

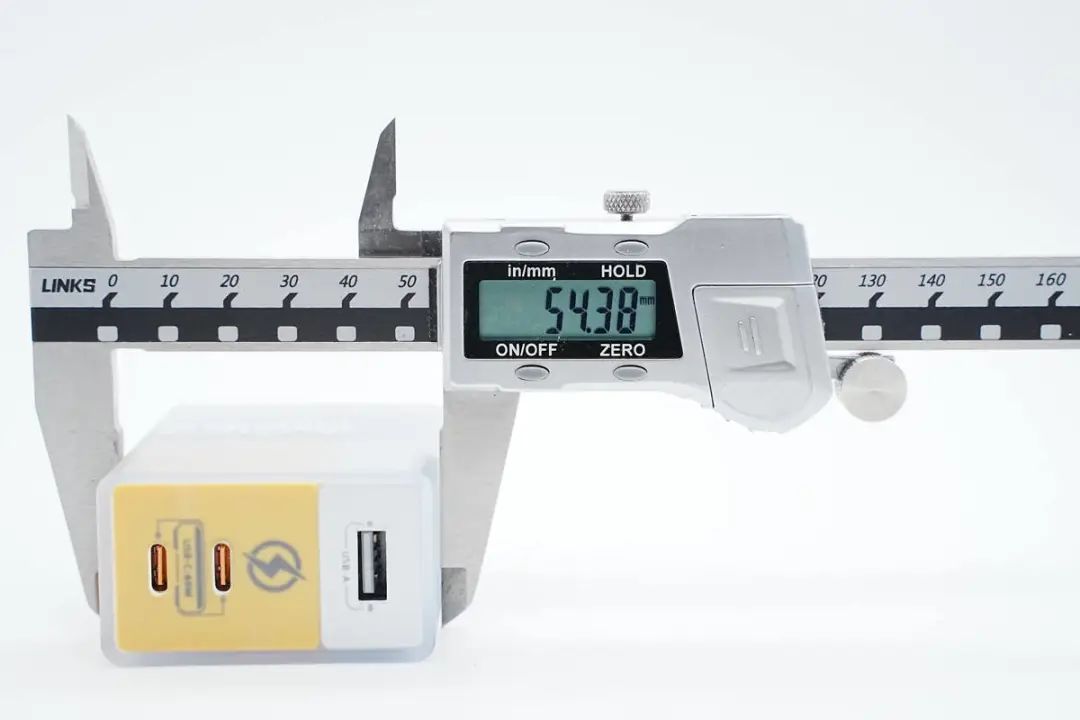

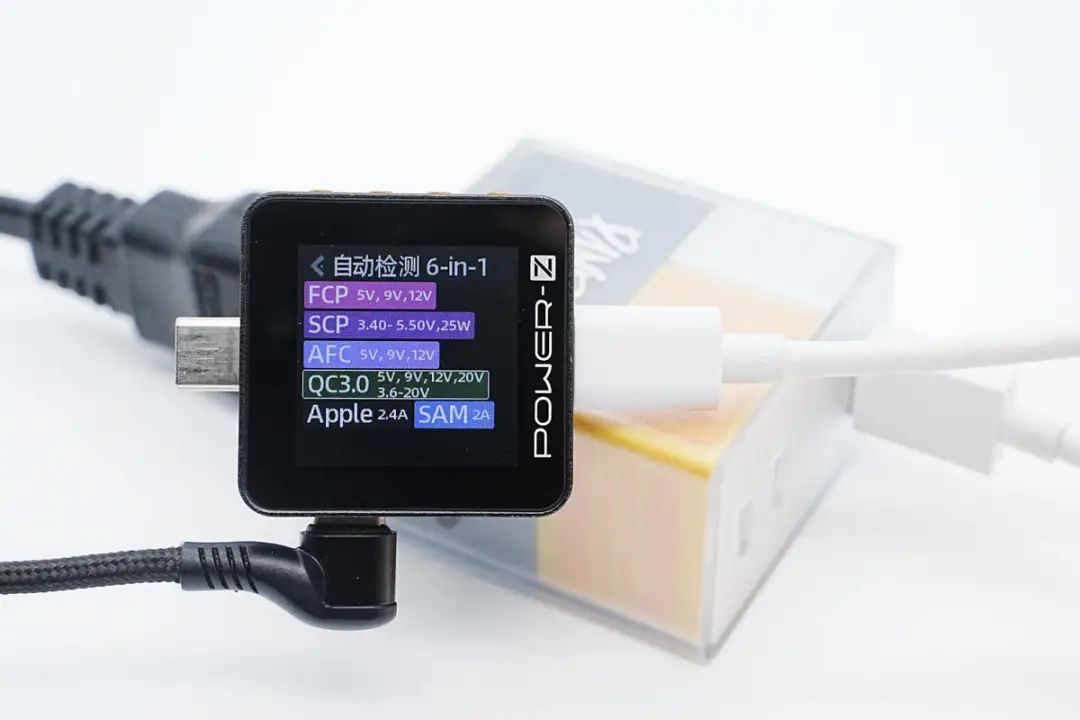

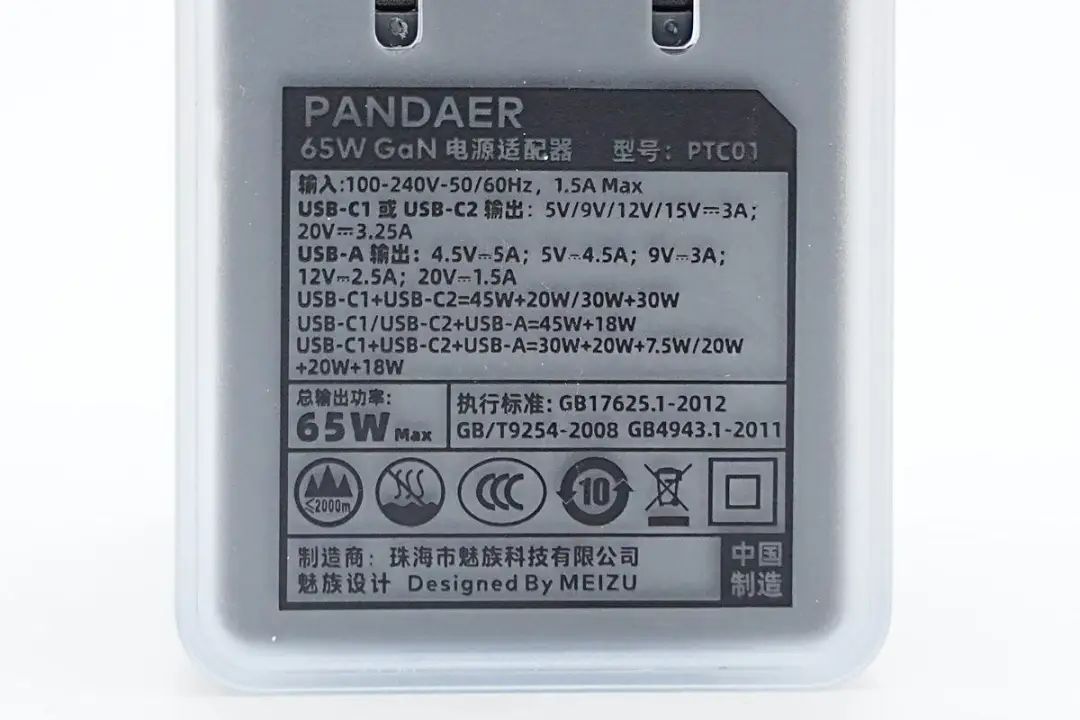

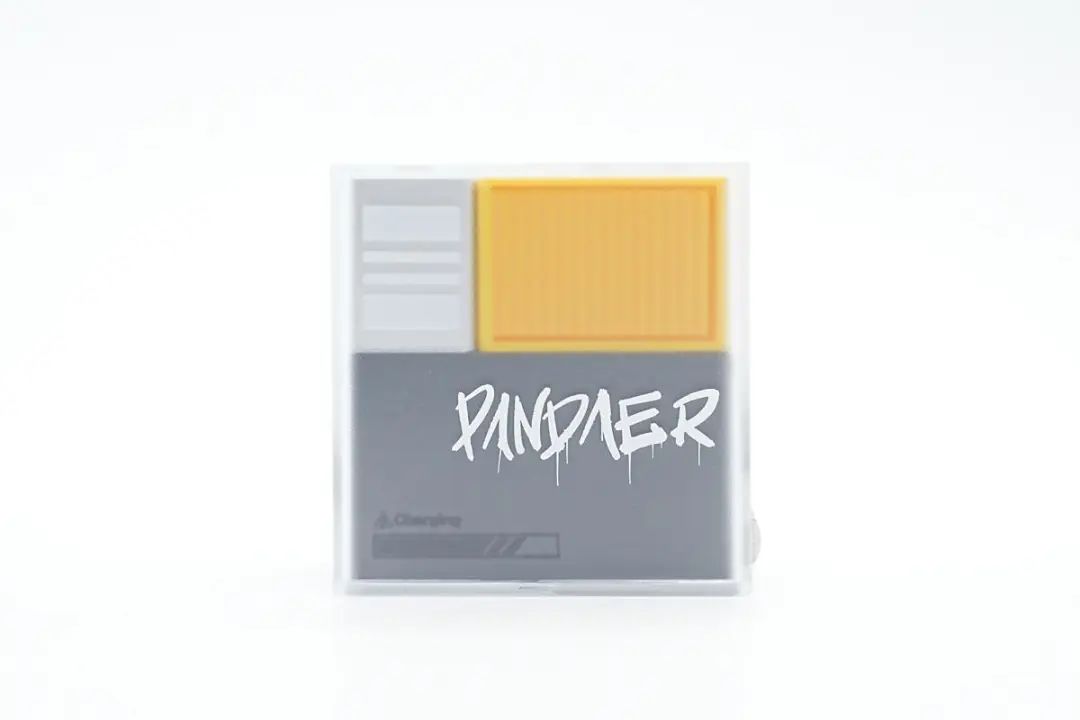

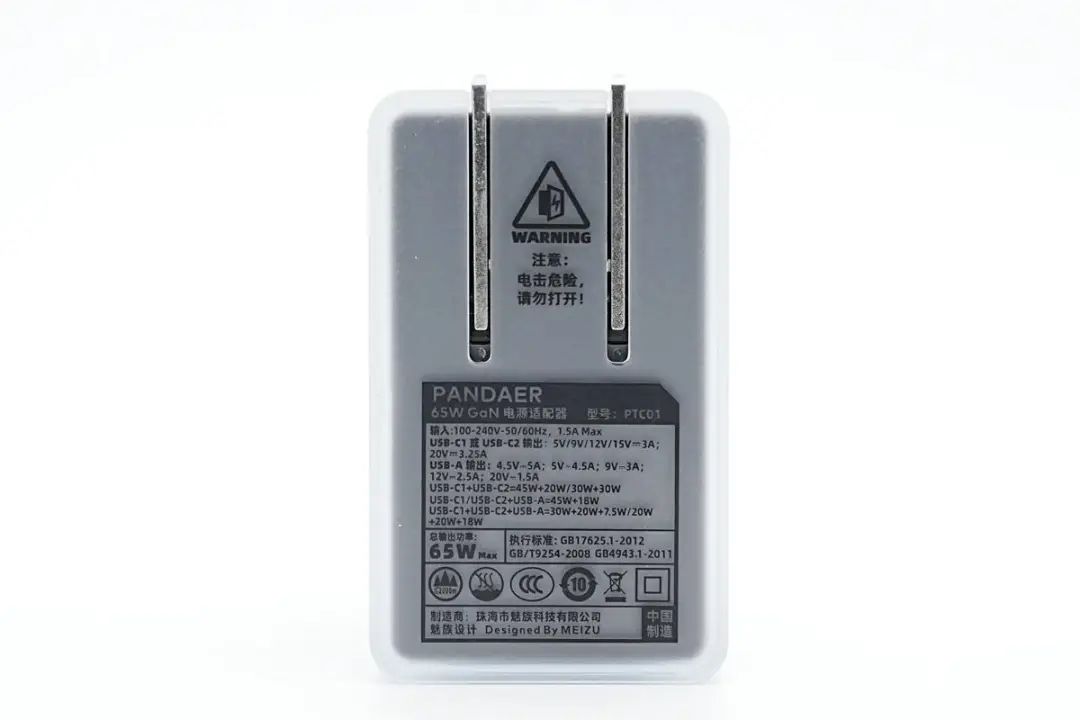

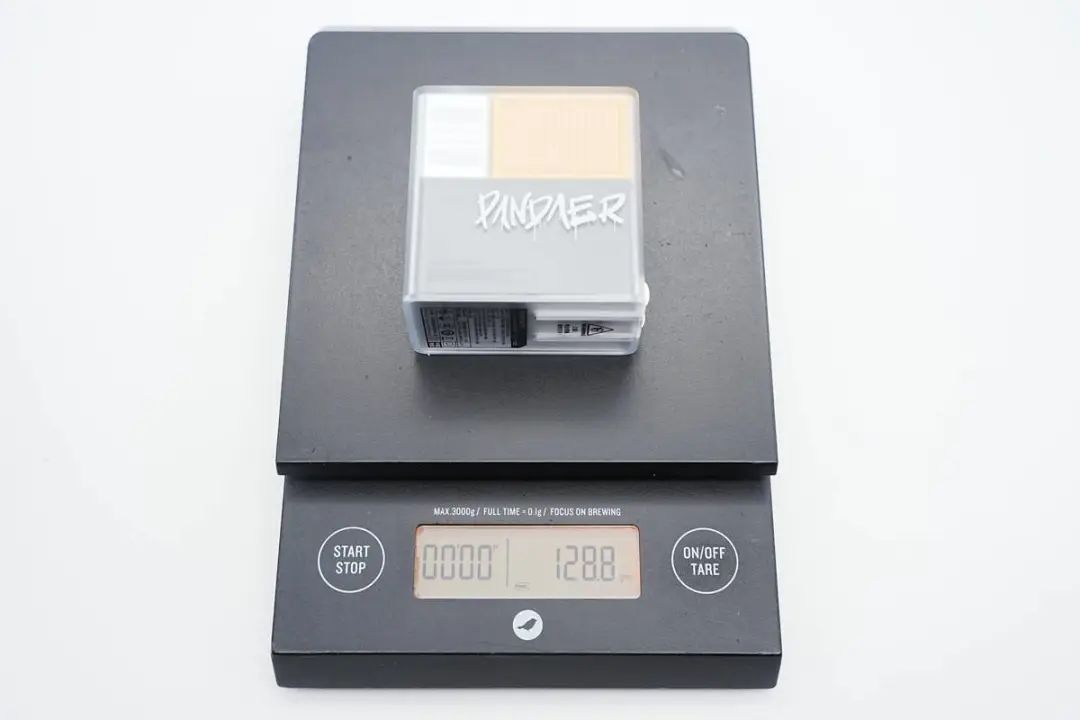

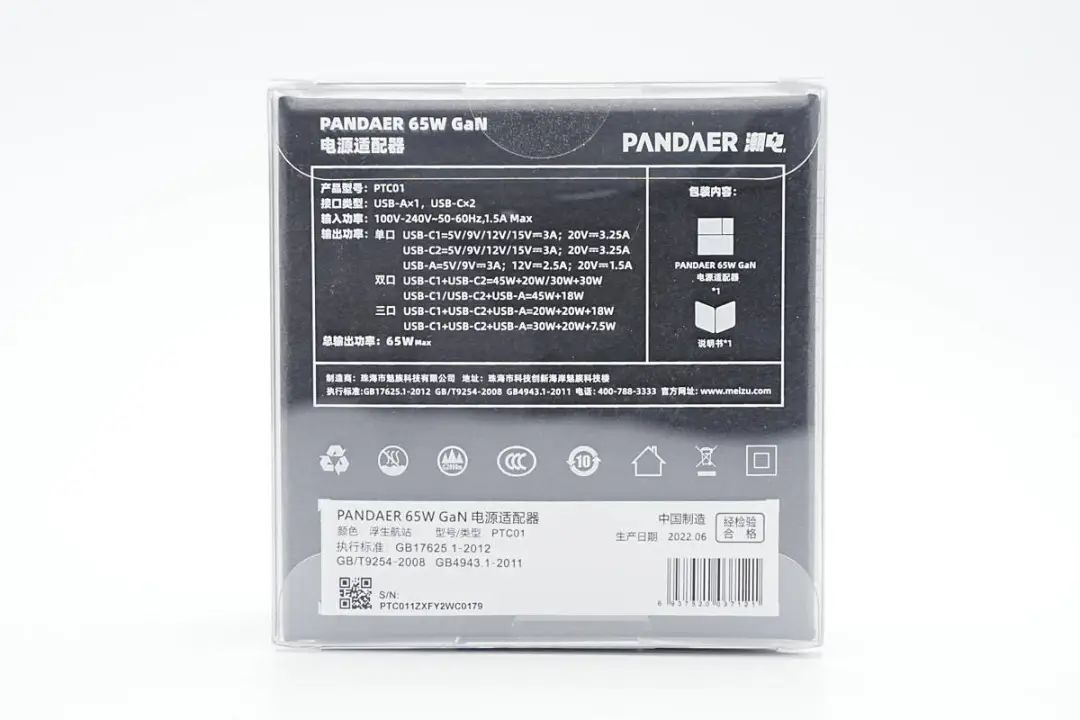

包裝盒正面印有產品名稱以及警示詞，透過盒子可以看到內部充電器實物。背面印有產品參數、包裝內容以及商家信息等。包裝內含充電器、使用說明書以及保修卡。充電器最外層是透明模式磨砂塑料殼，內部是銀、黃、黑三色塑料模塊拼裝，四模塊雙層設計，整體外觀相當有個性。機身內外塑料殼上印有箭頭、65W、PANDAER品牌等。背面也有PANDAER品牌絲印，風格新潮。USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25AUSB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5AUSB-C1+USB-C2：45W+20W/30W+30WUSB-C1+USB-C2+USB-A：30W+20W+7.5W/20W+20W+18W產品通過了CCC認證。充電器配備可折疊國標插腳，攜帶方便。測得充電器機身高度為55.87mm。和蘋果61W充電器對比，體積上優勢明顯。并且具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。測得USB-C2口兼容協議和C1口的完全一樣。PDO報文也相同，即兩個C口單口輸出性能相同，支持功率盲插，日常使用更方便。測得USB-A口支持FCP、SCP、AFC、QC3.0快充協議。

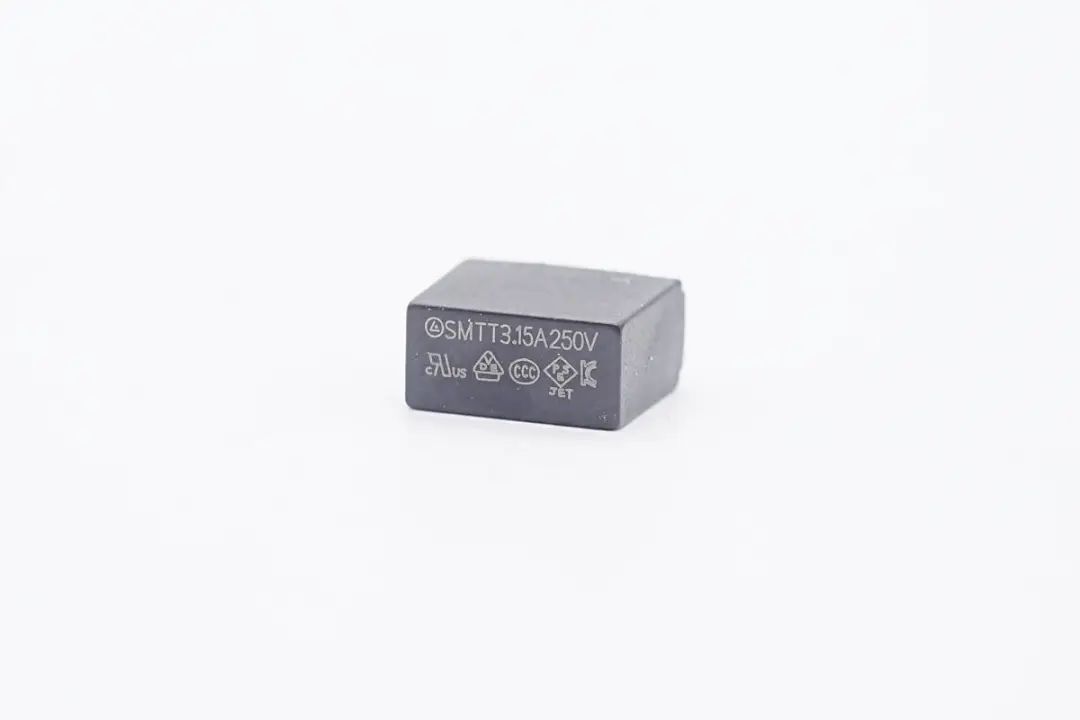

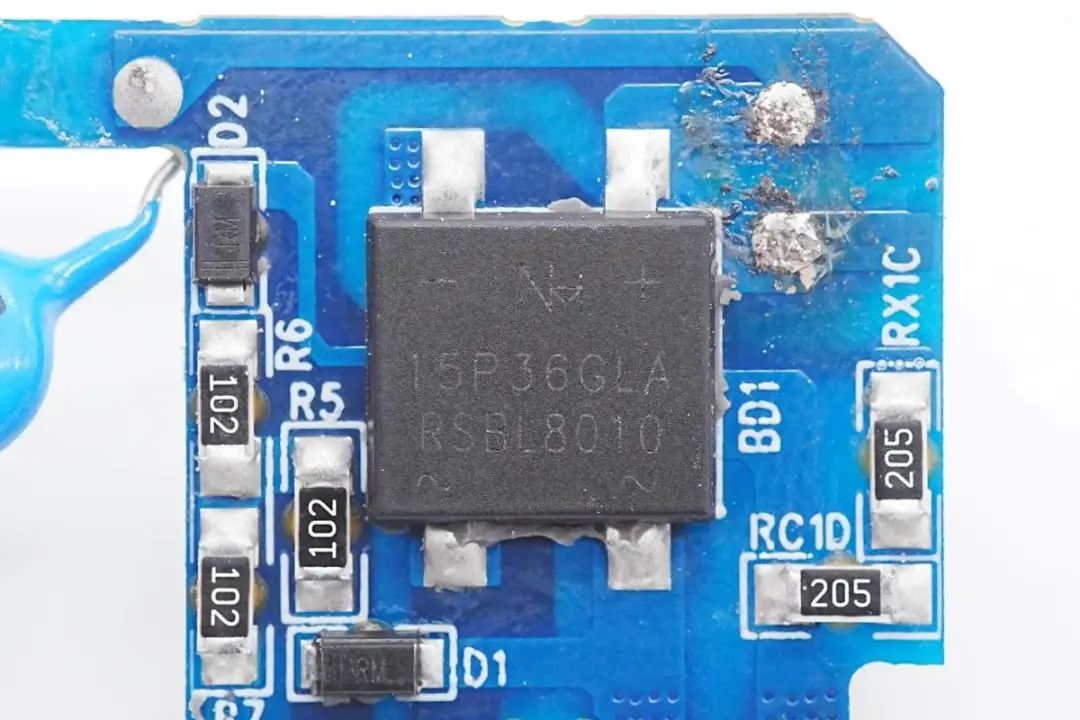

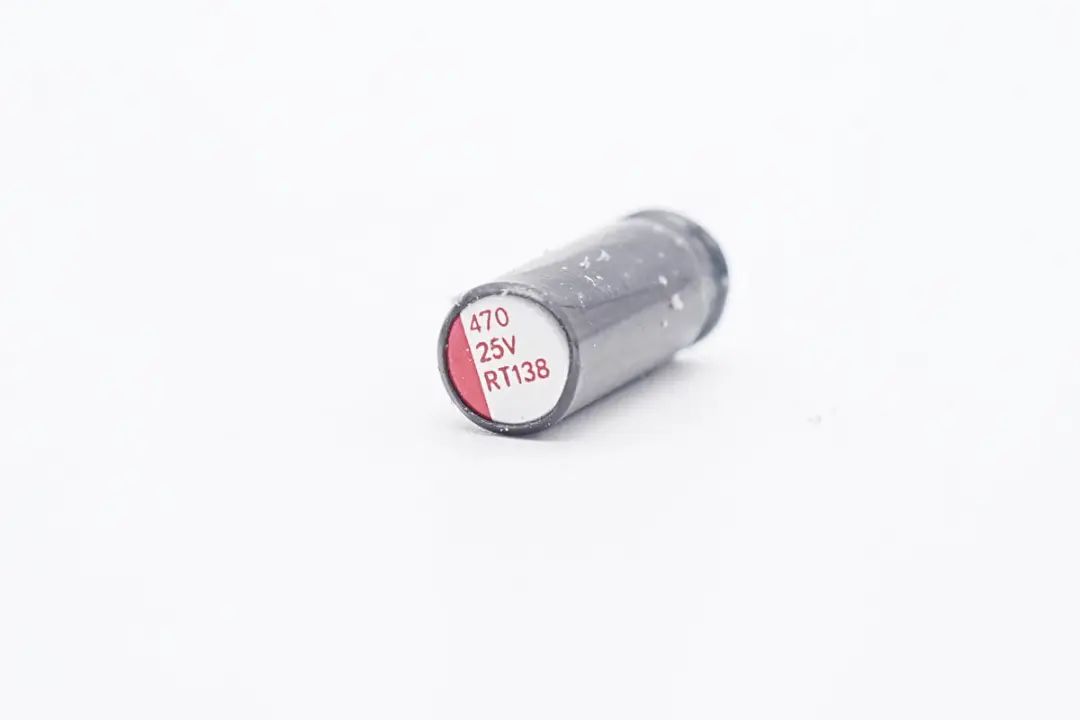

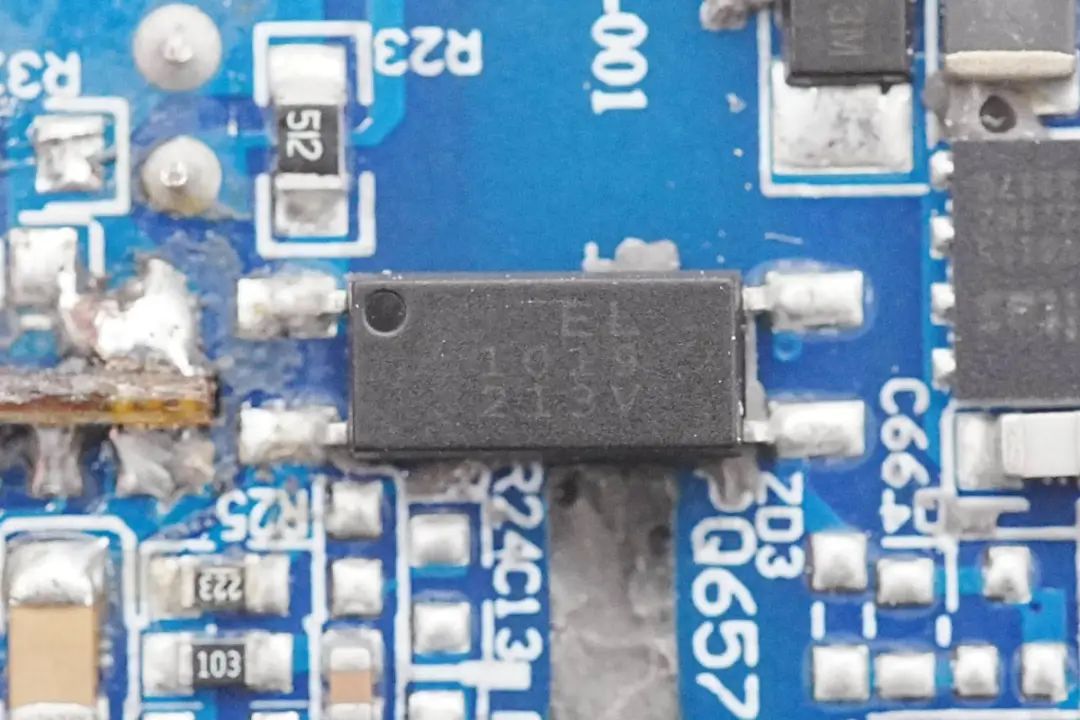

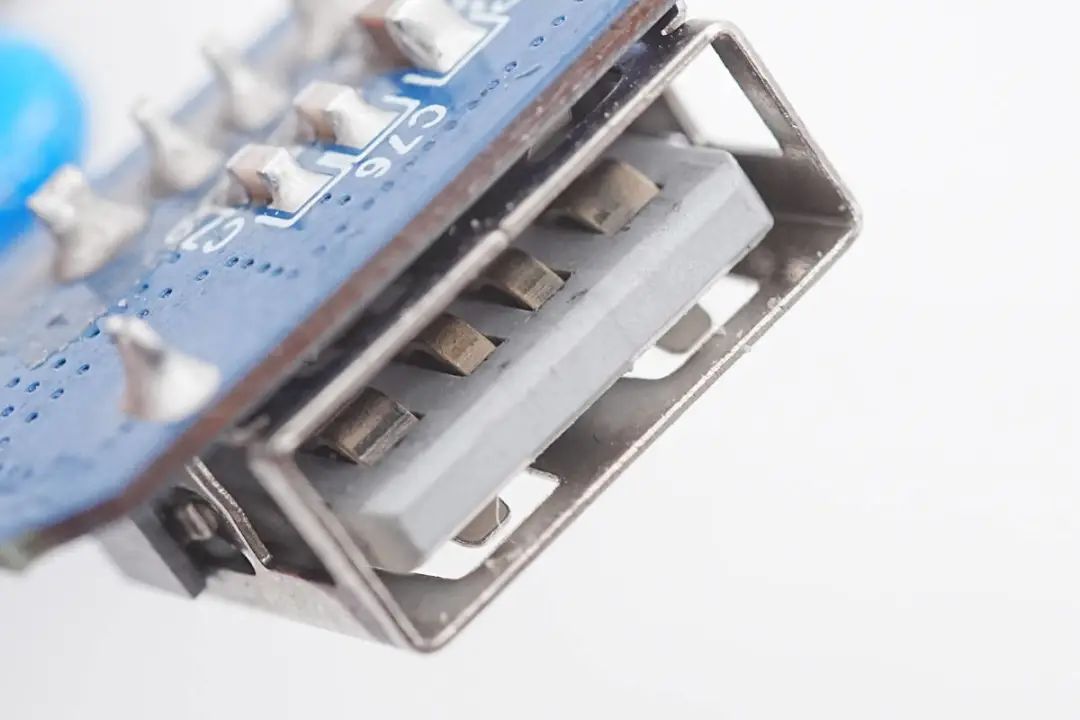

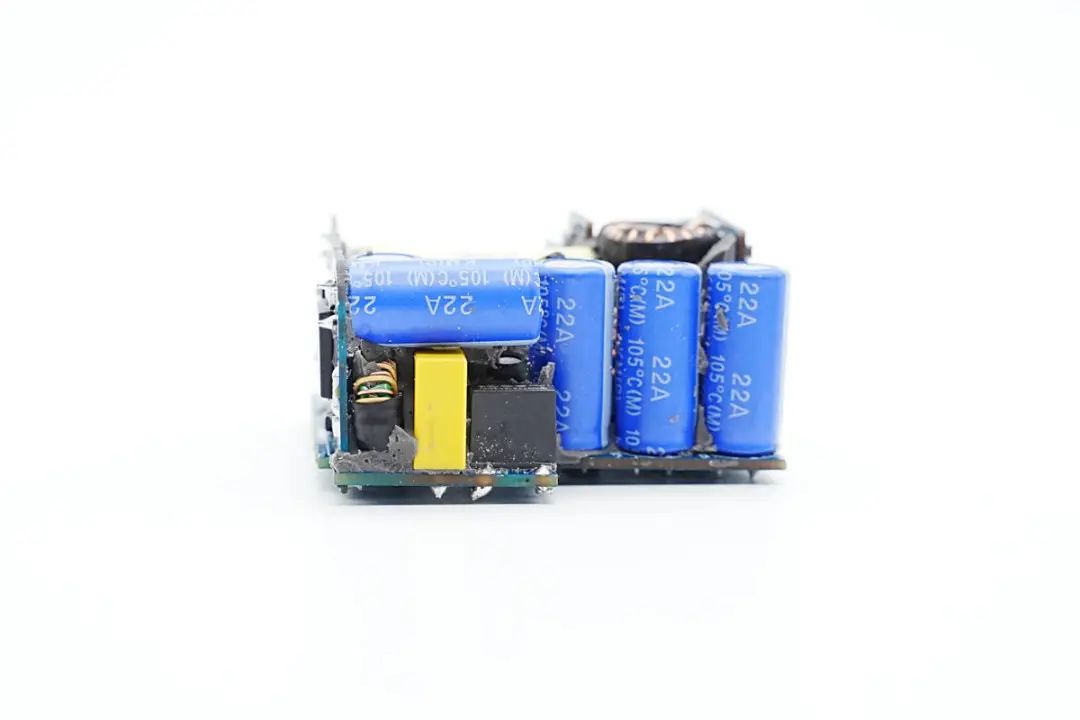

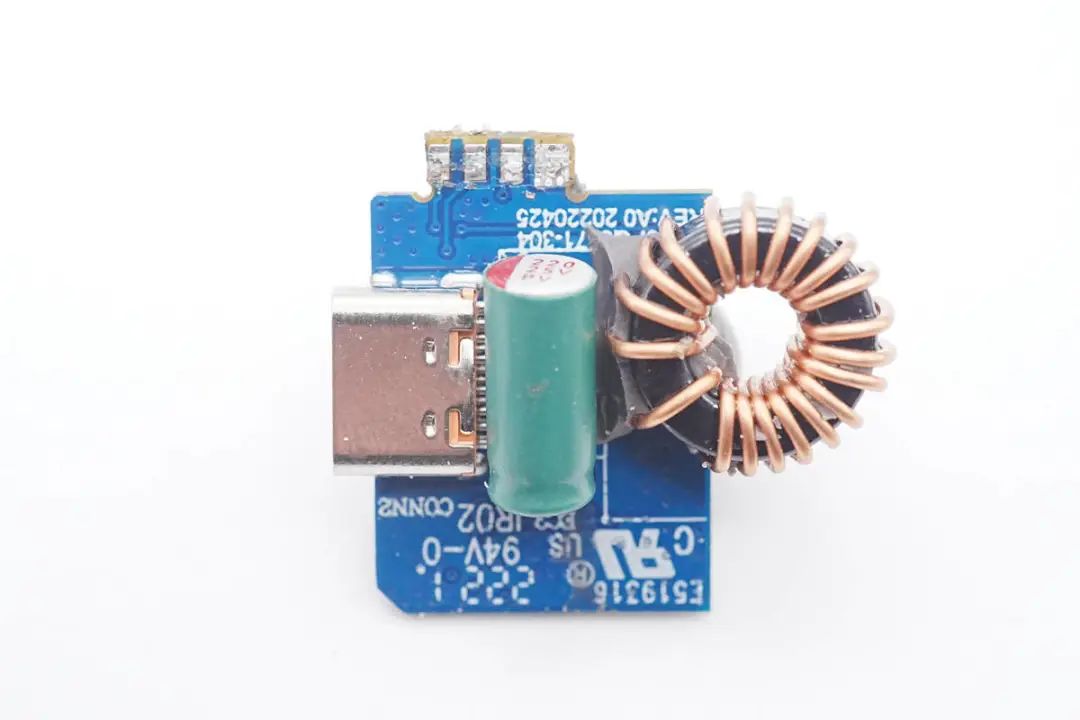

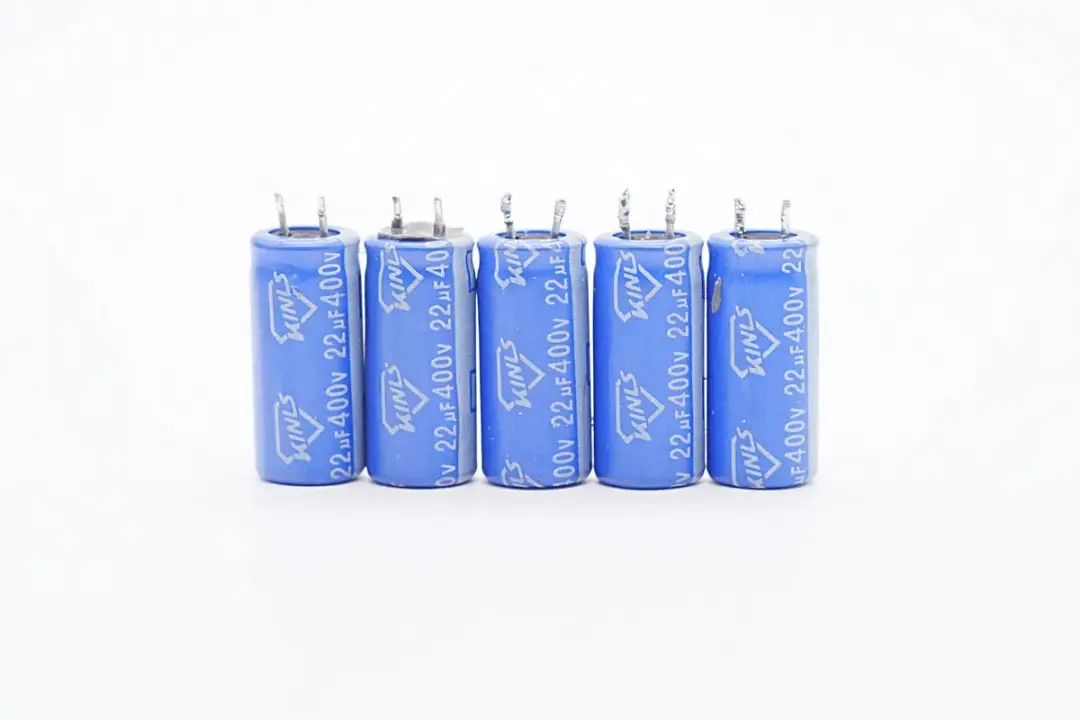

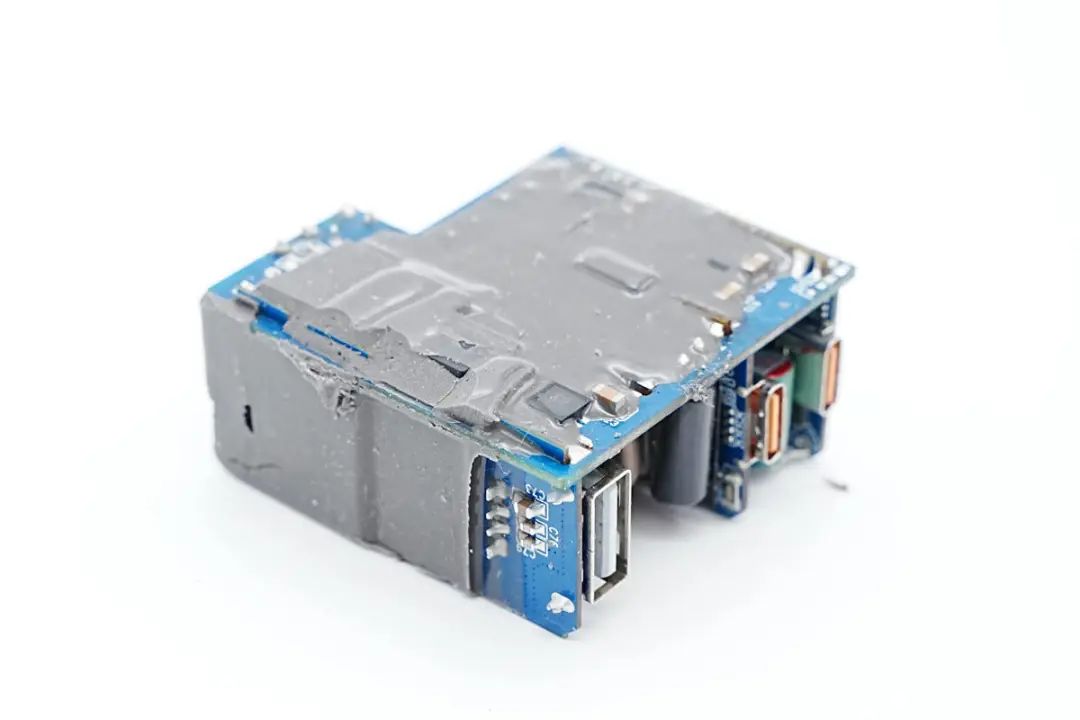

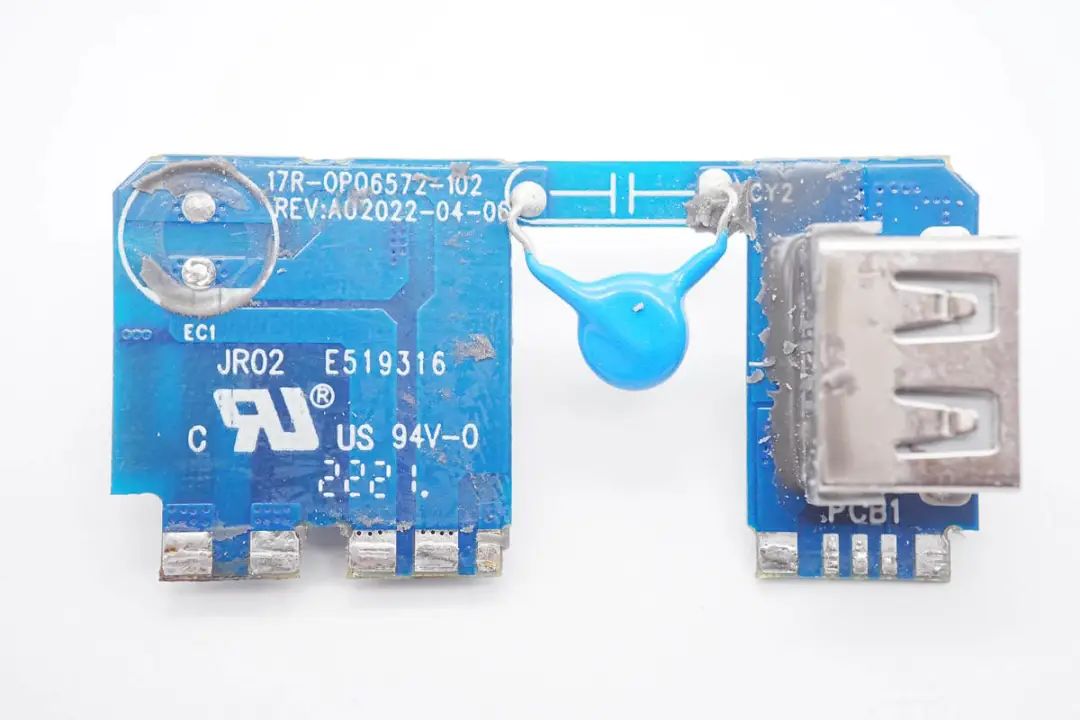

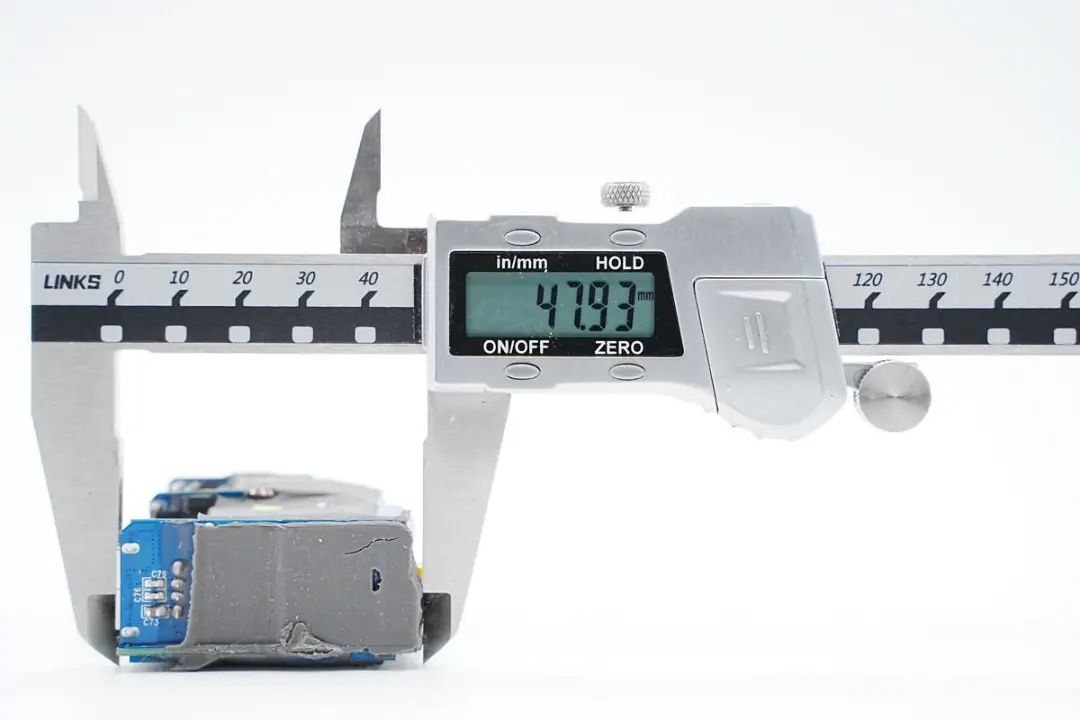

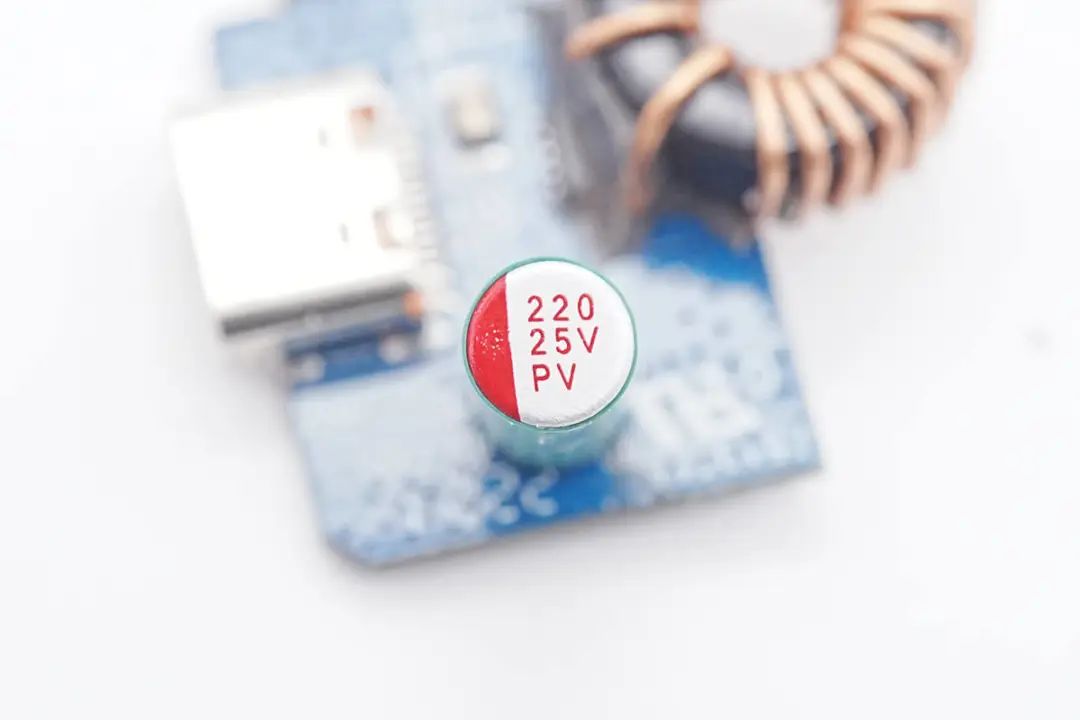

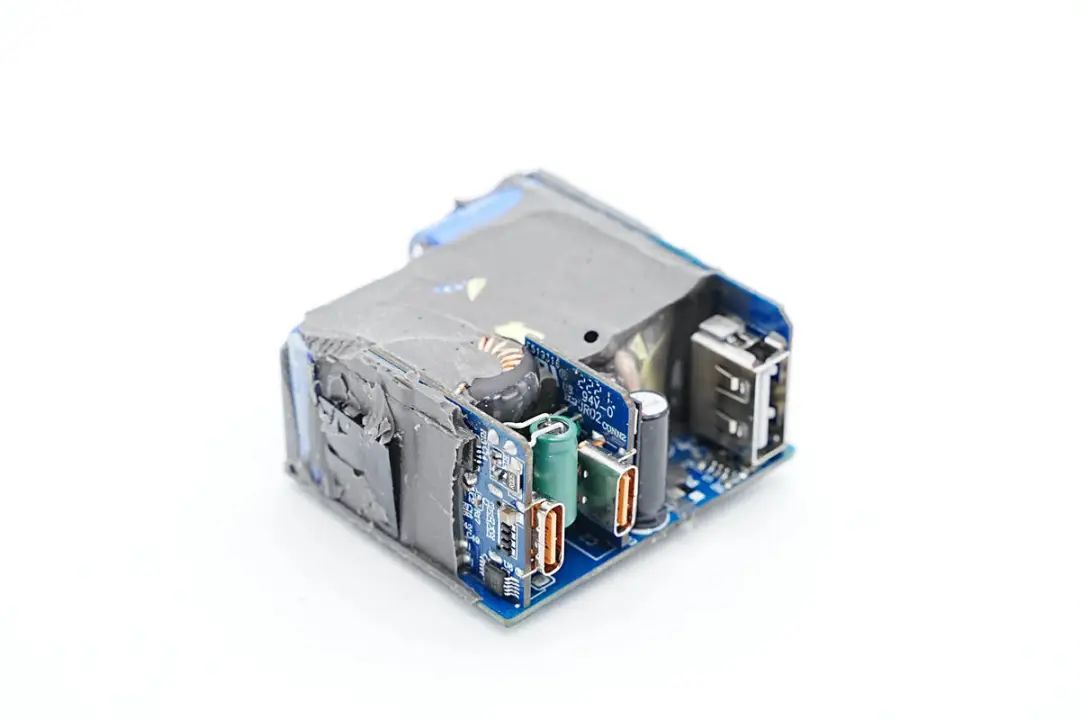

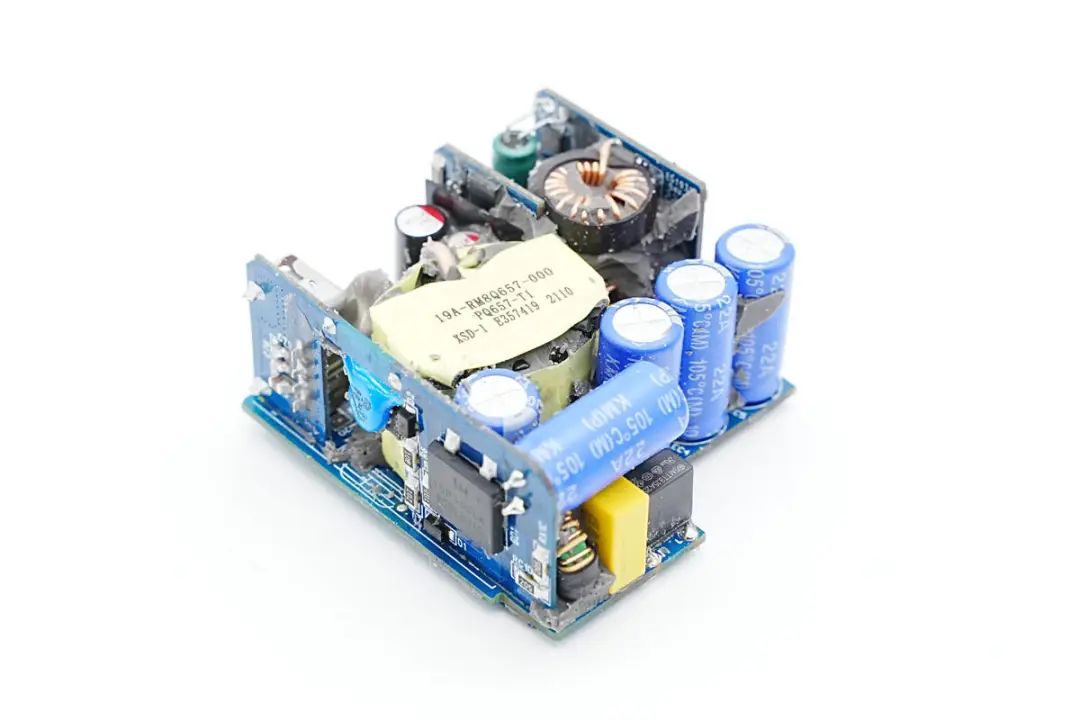

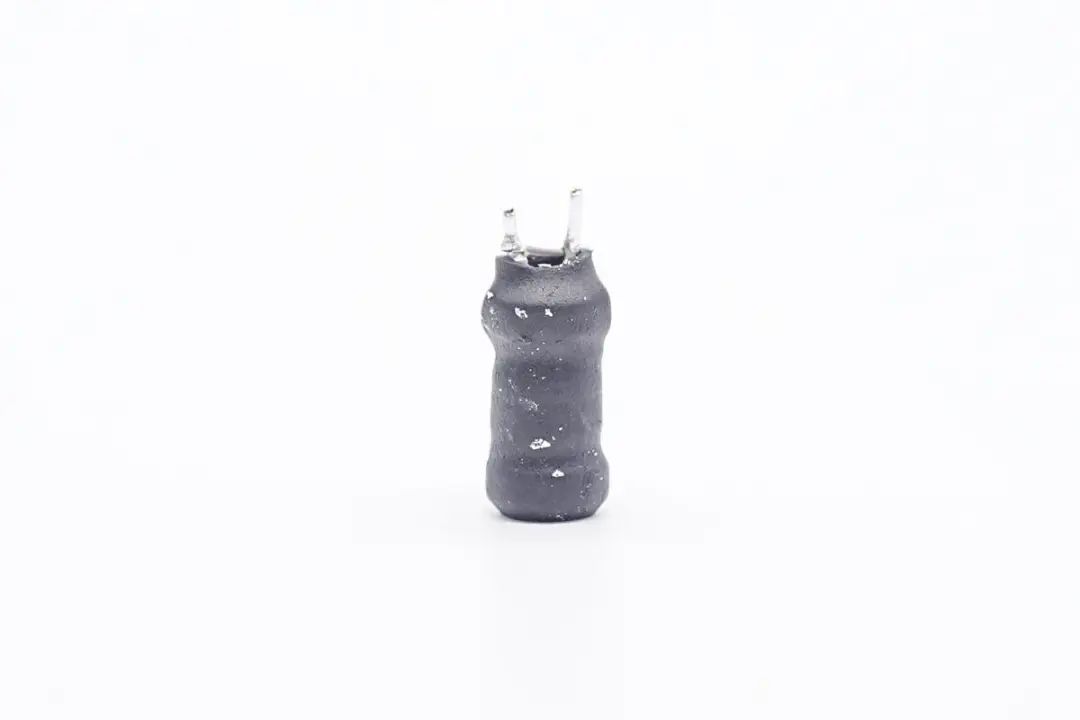

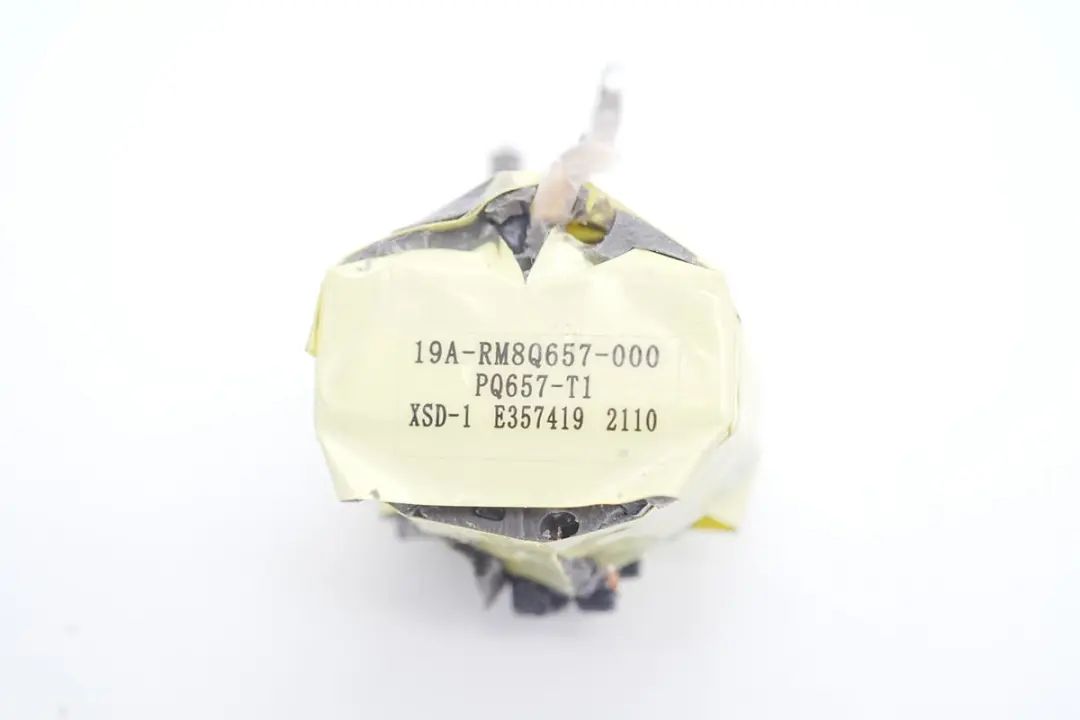

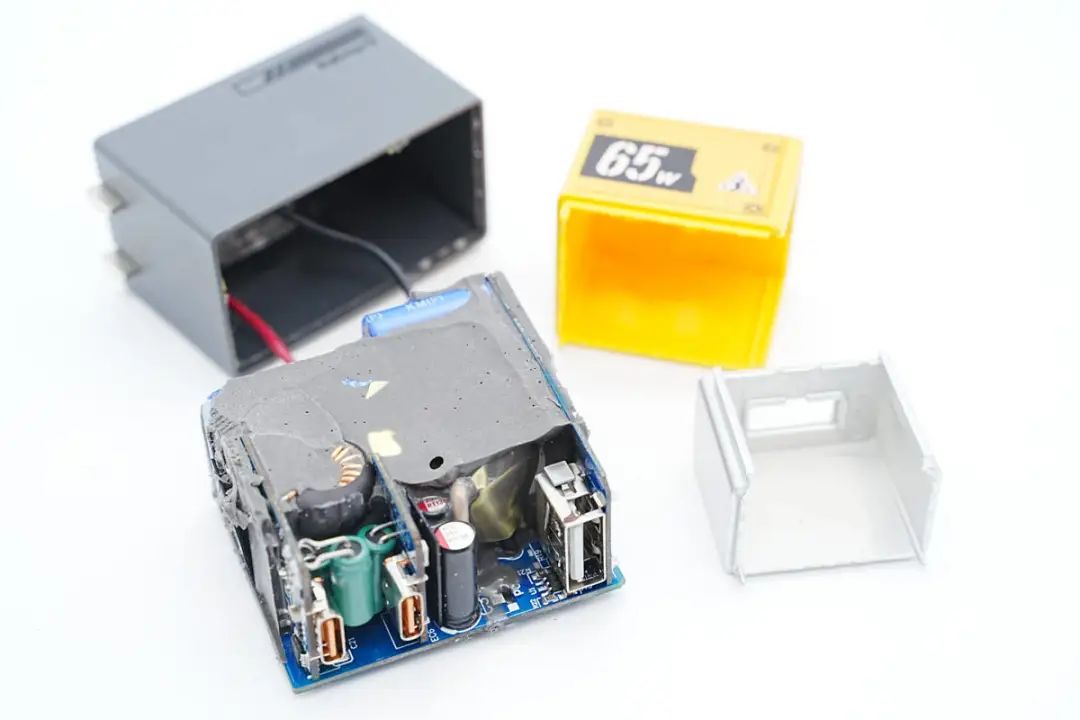

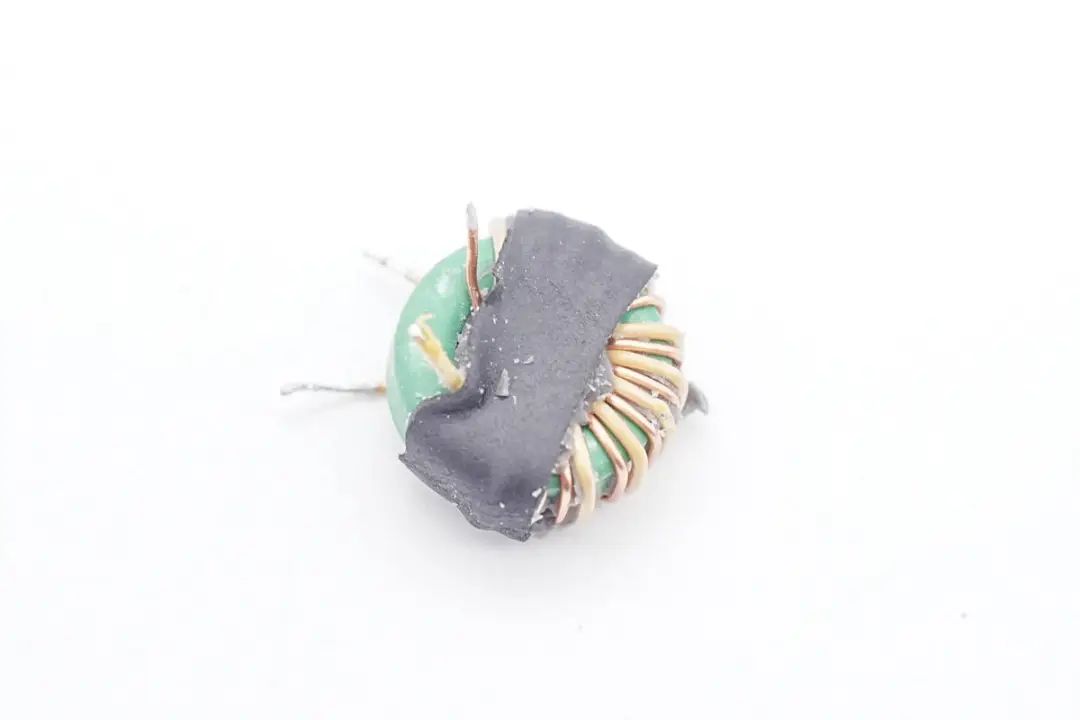

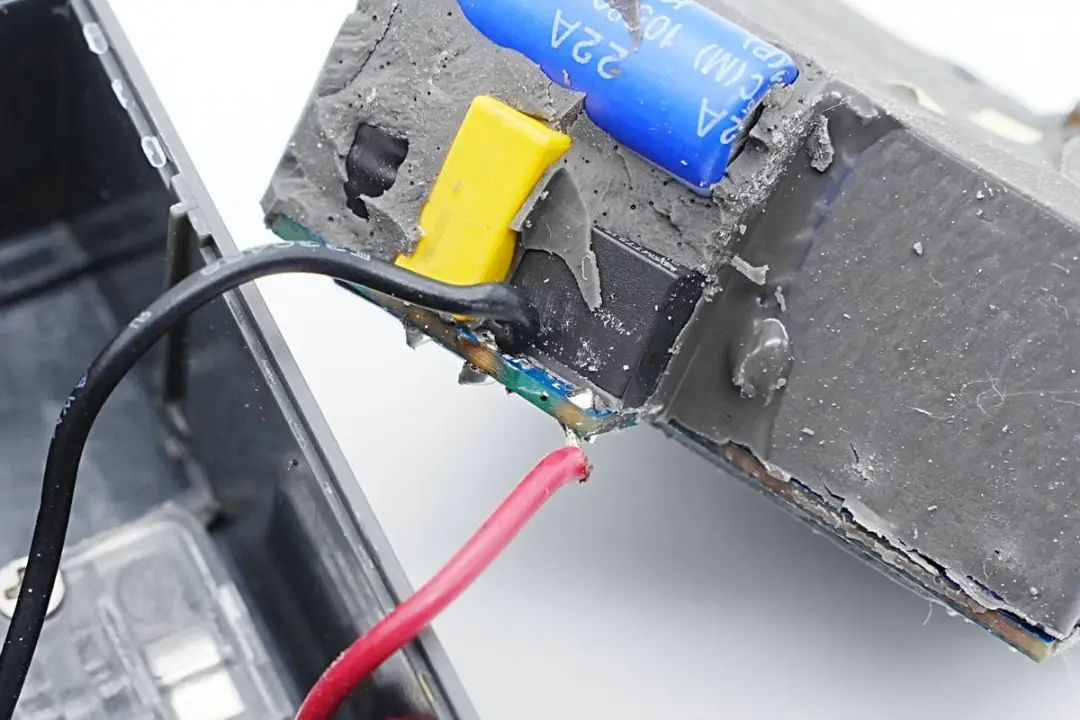

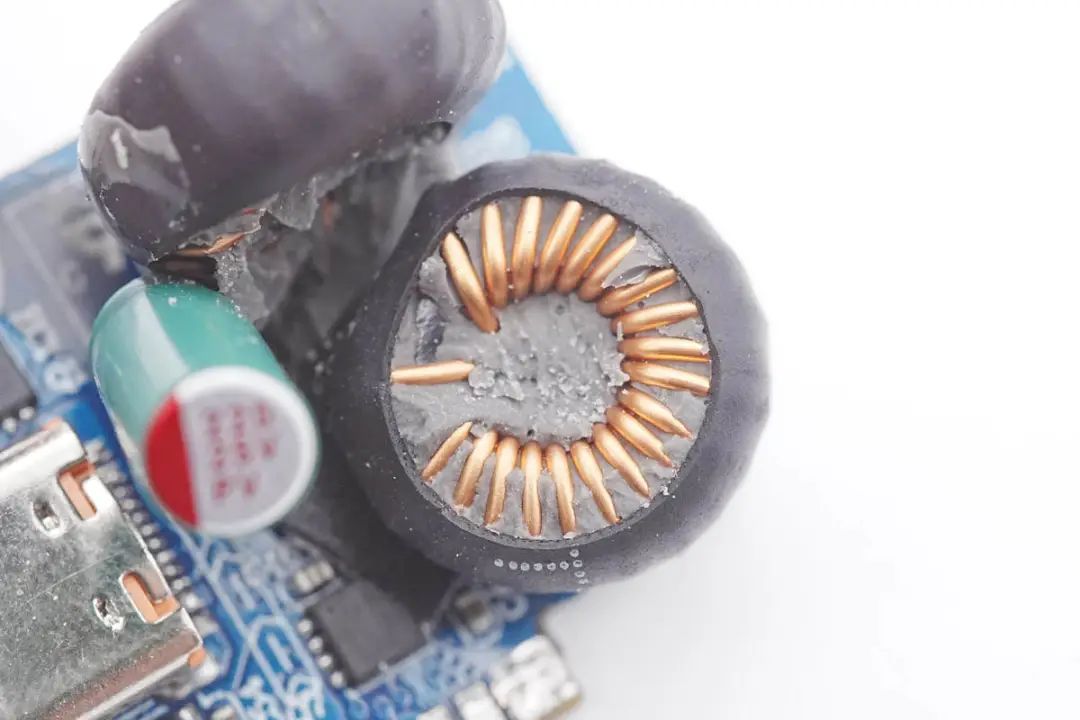

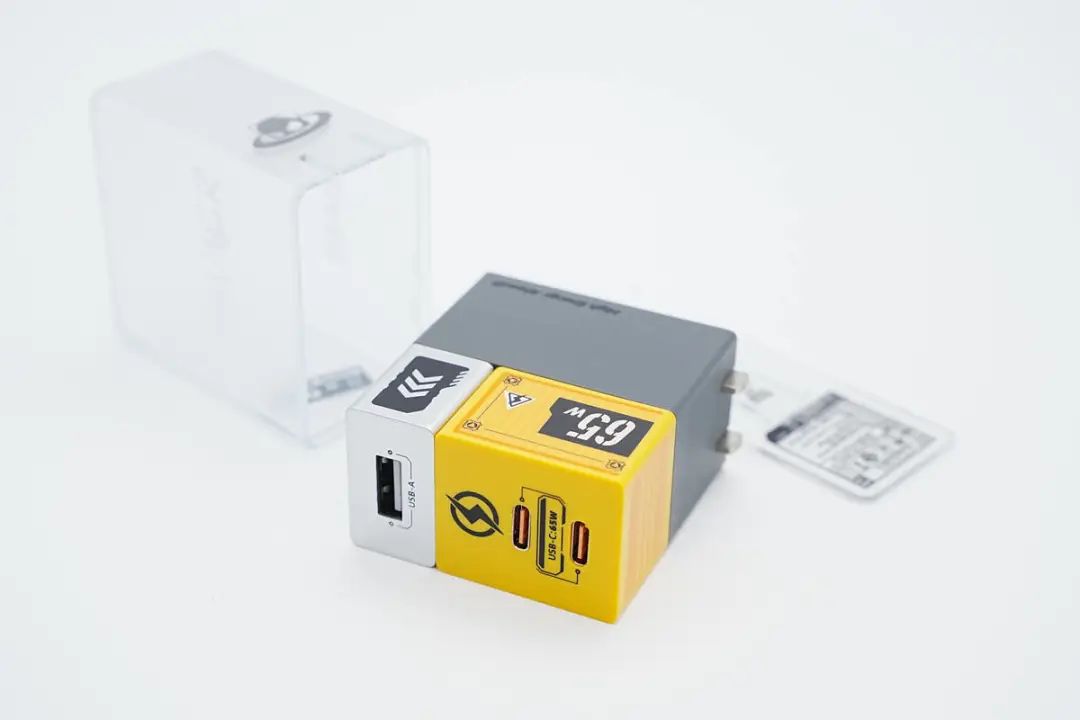

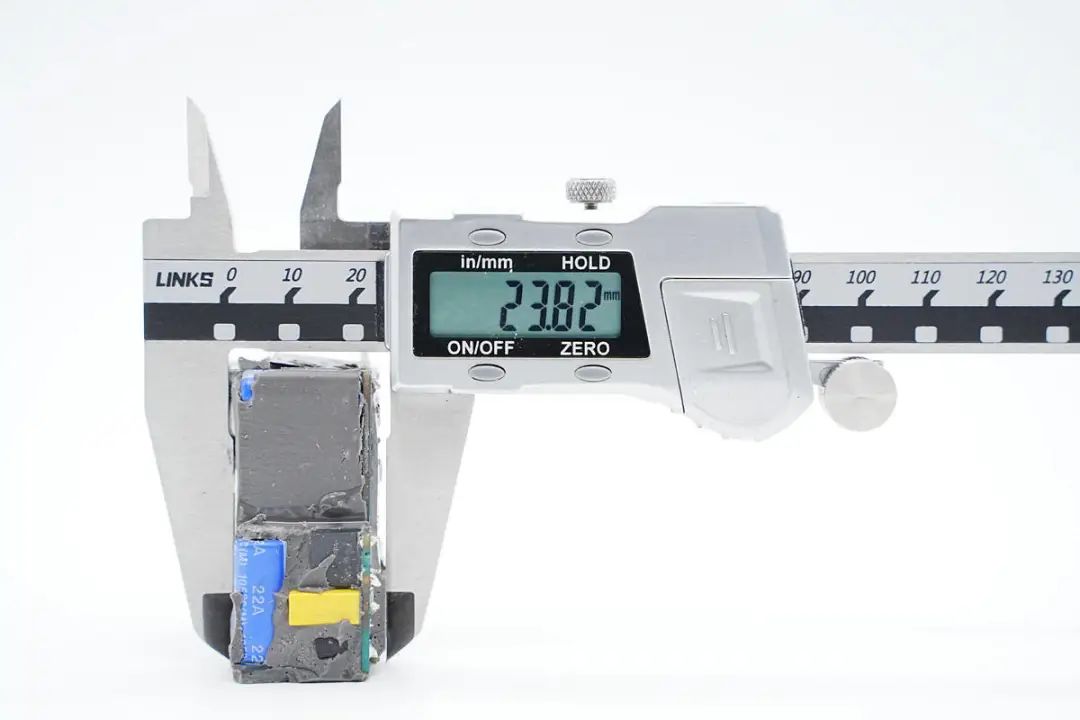

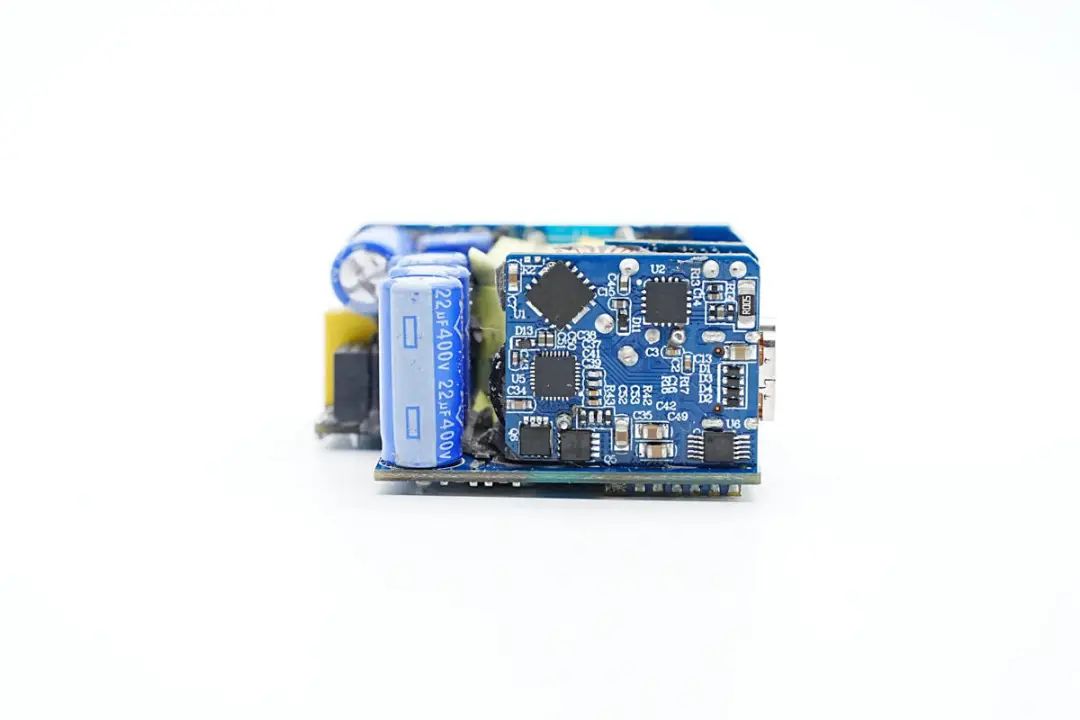

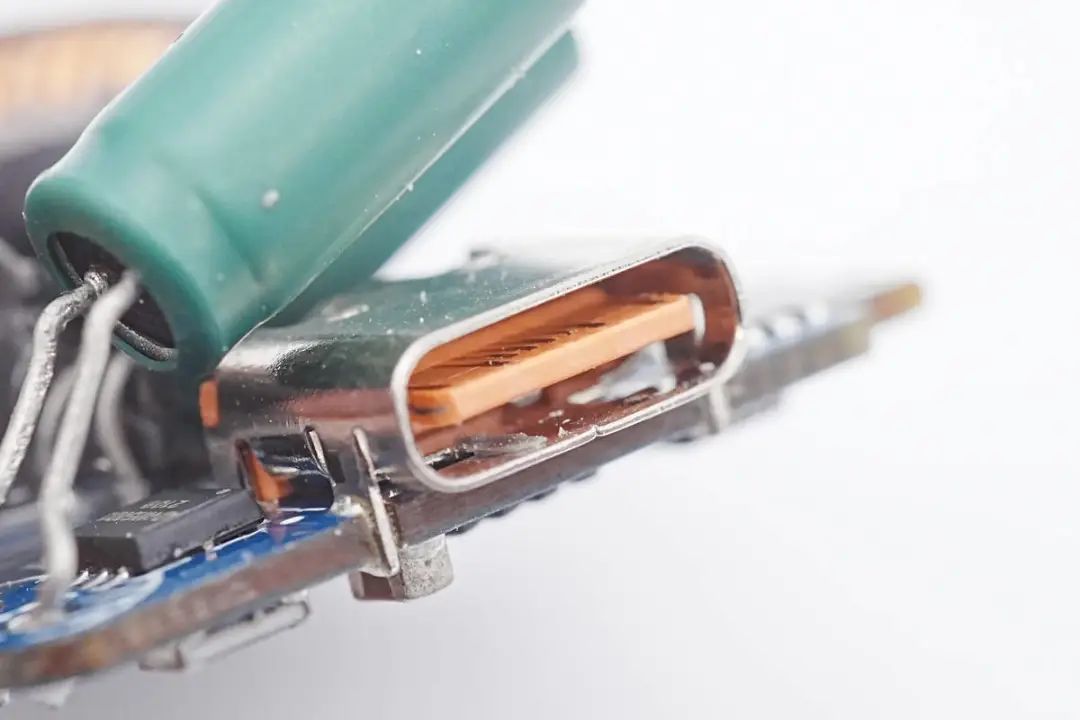

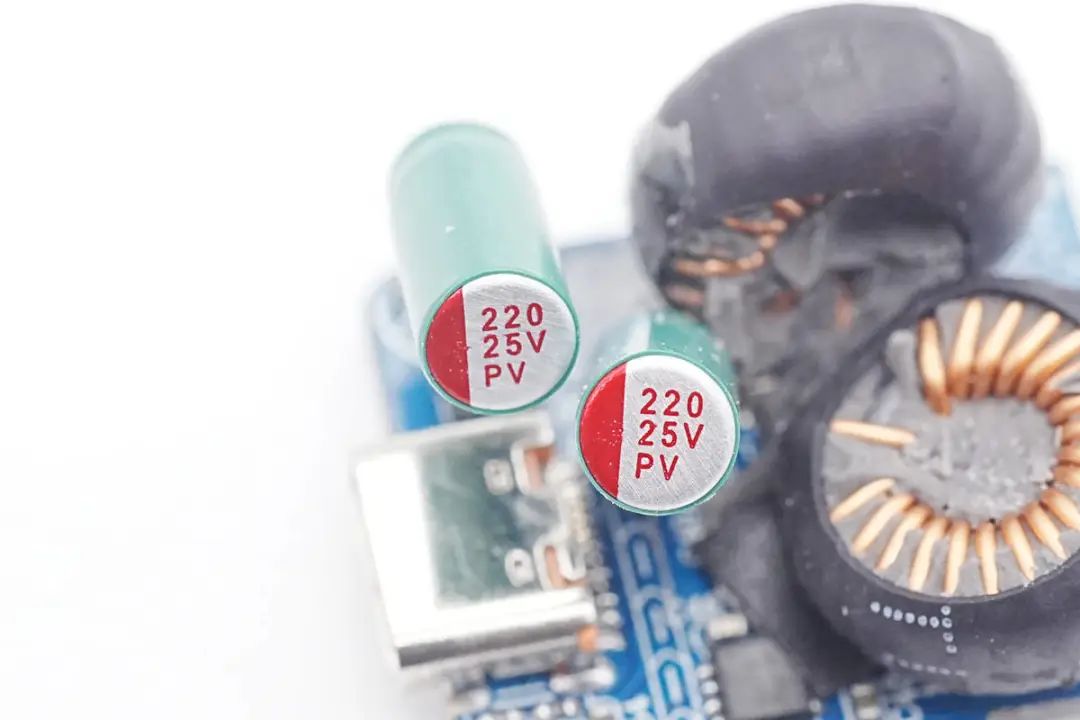

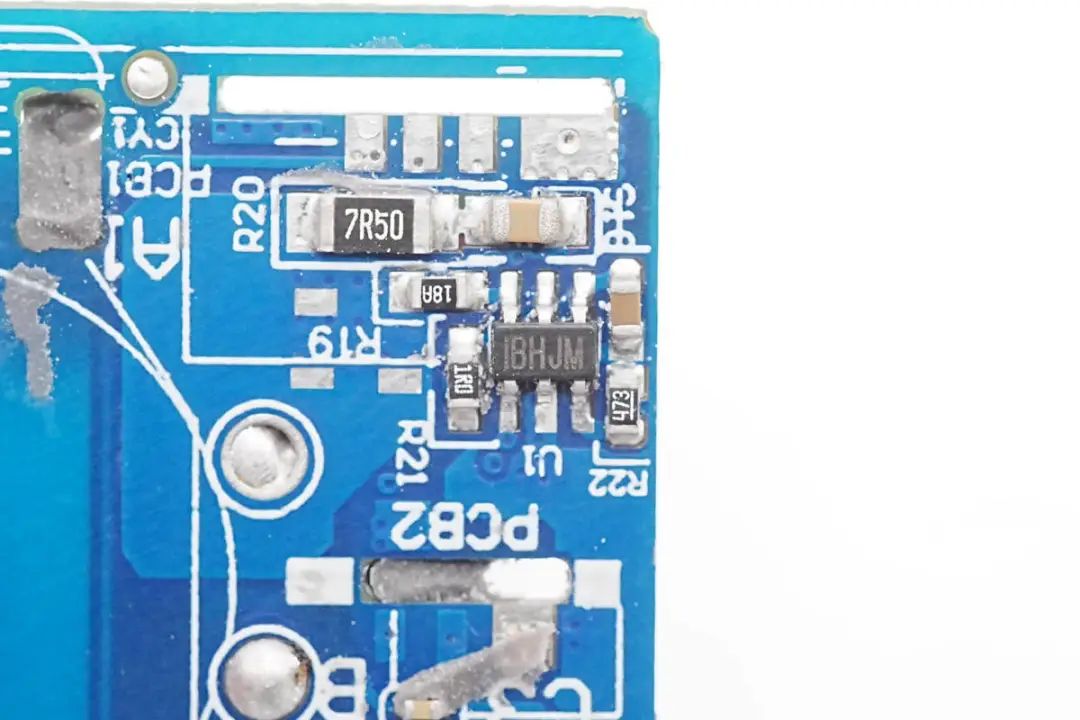

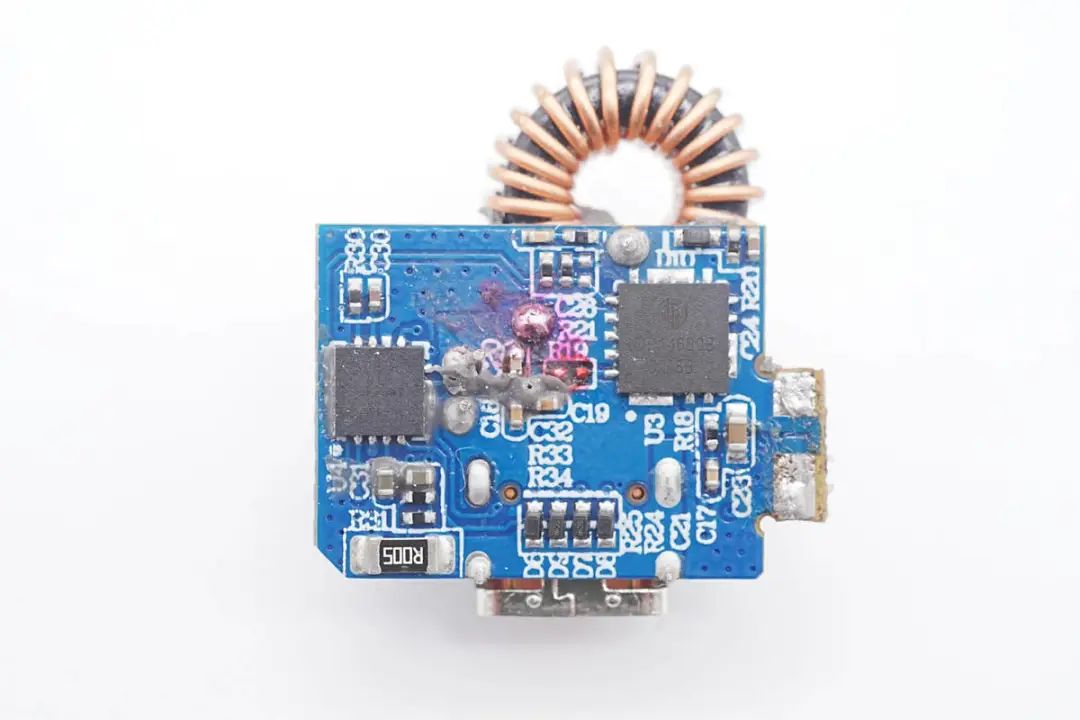

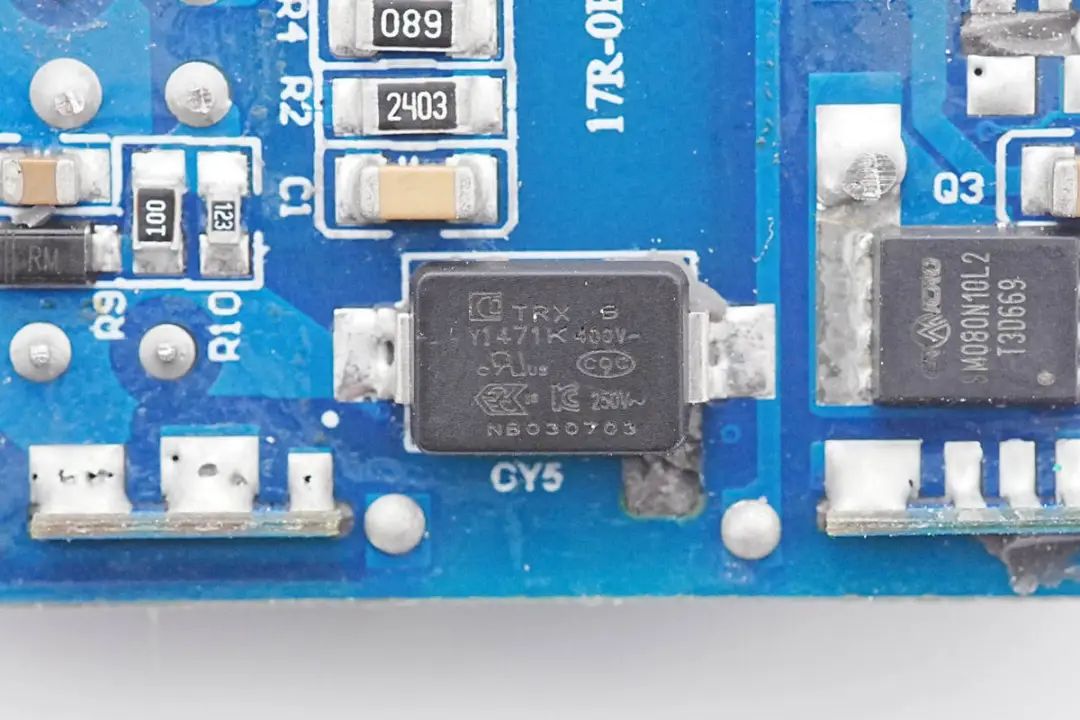

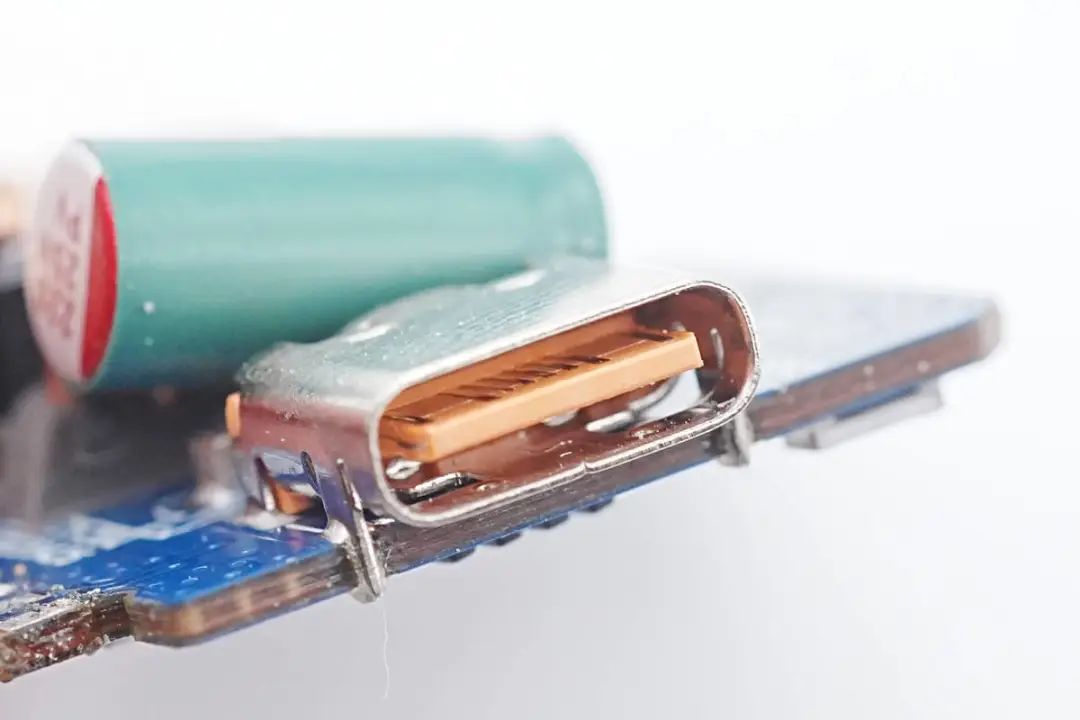

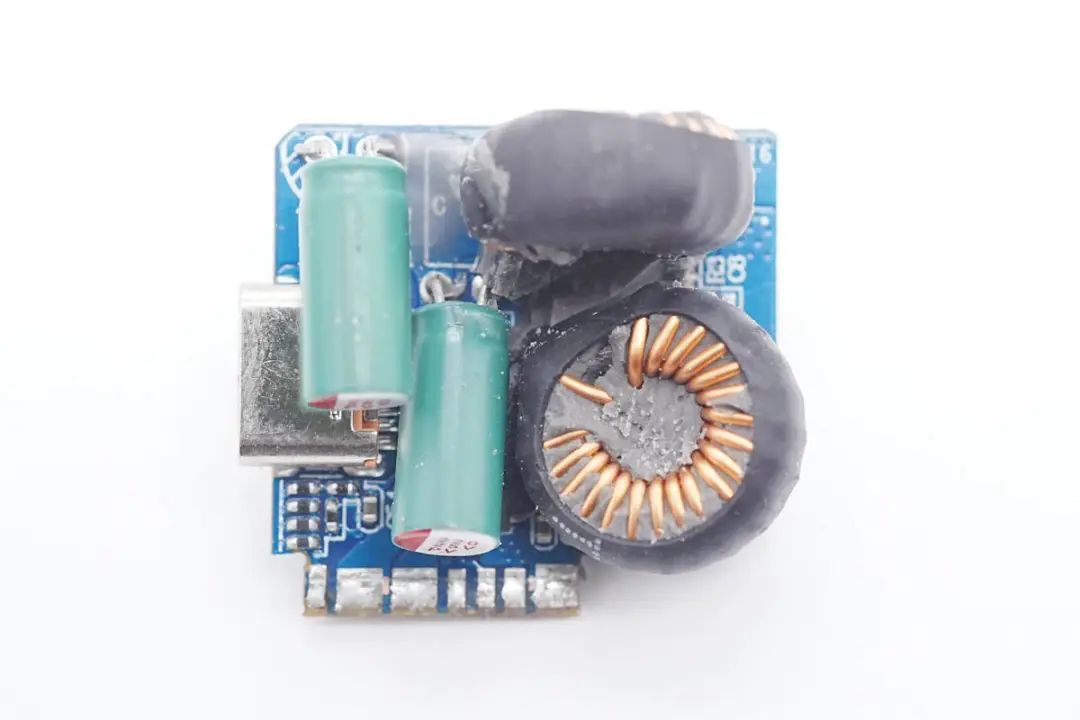

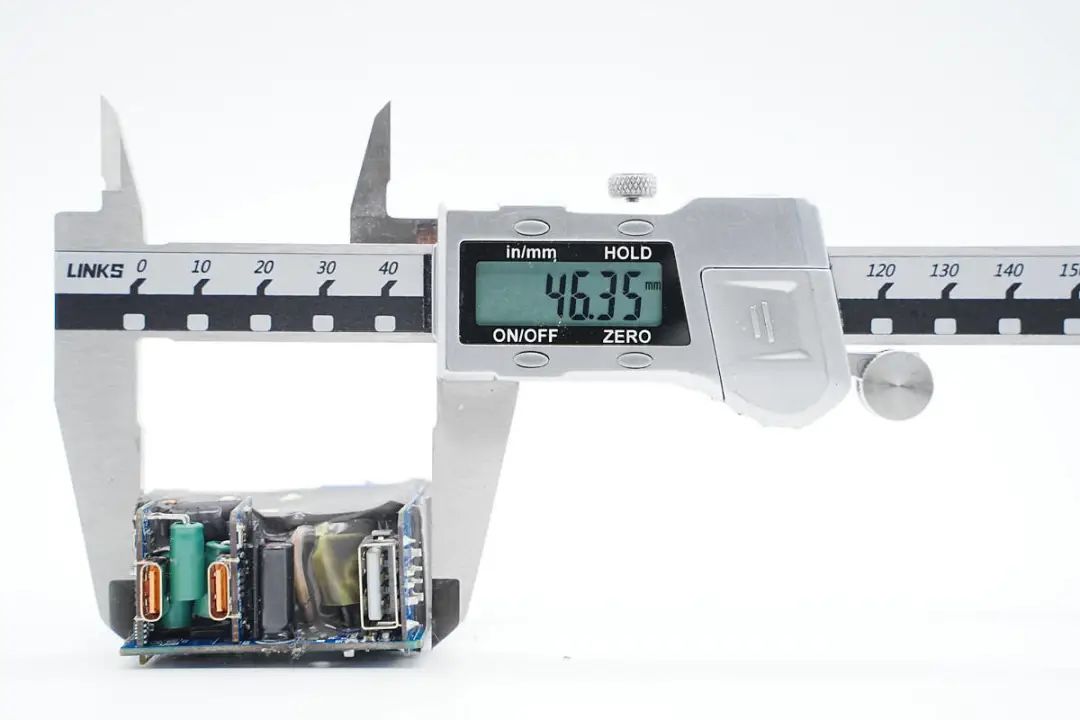

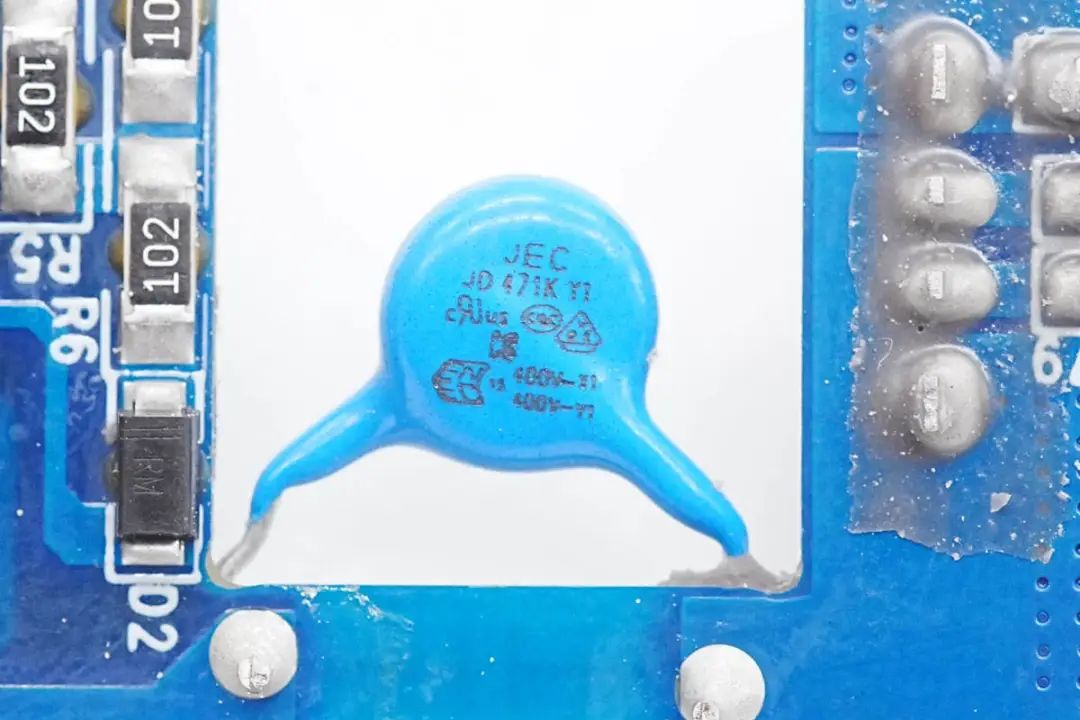

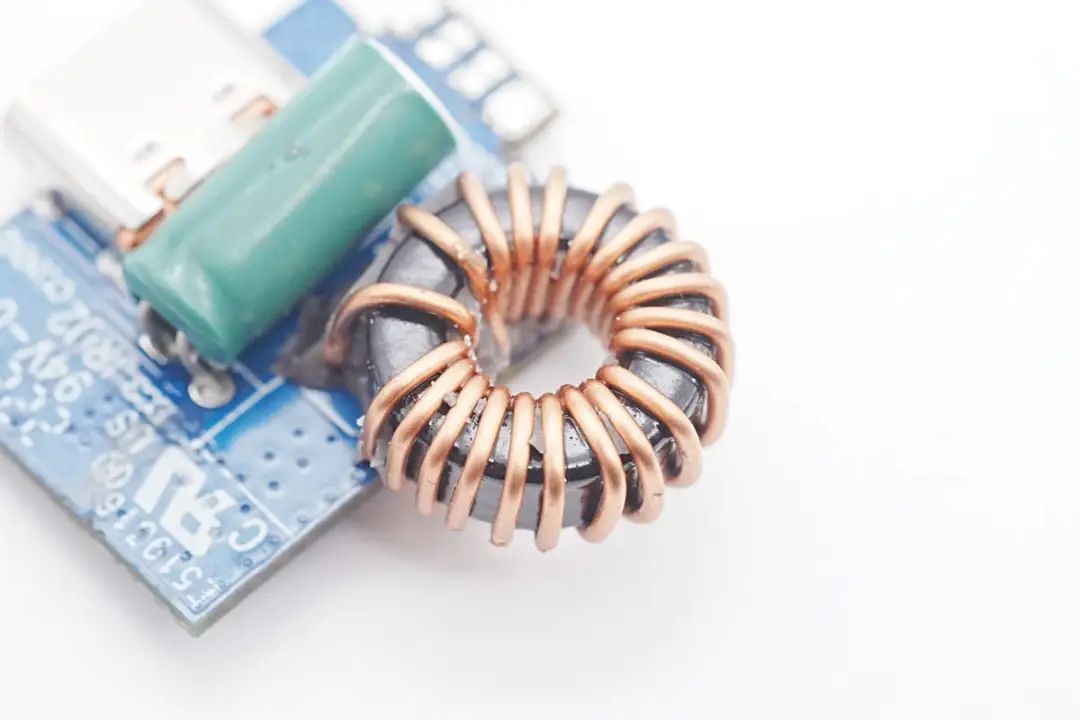

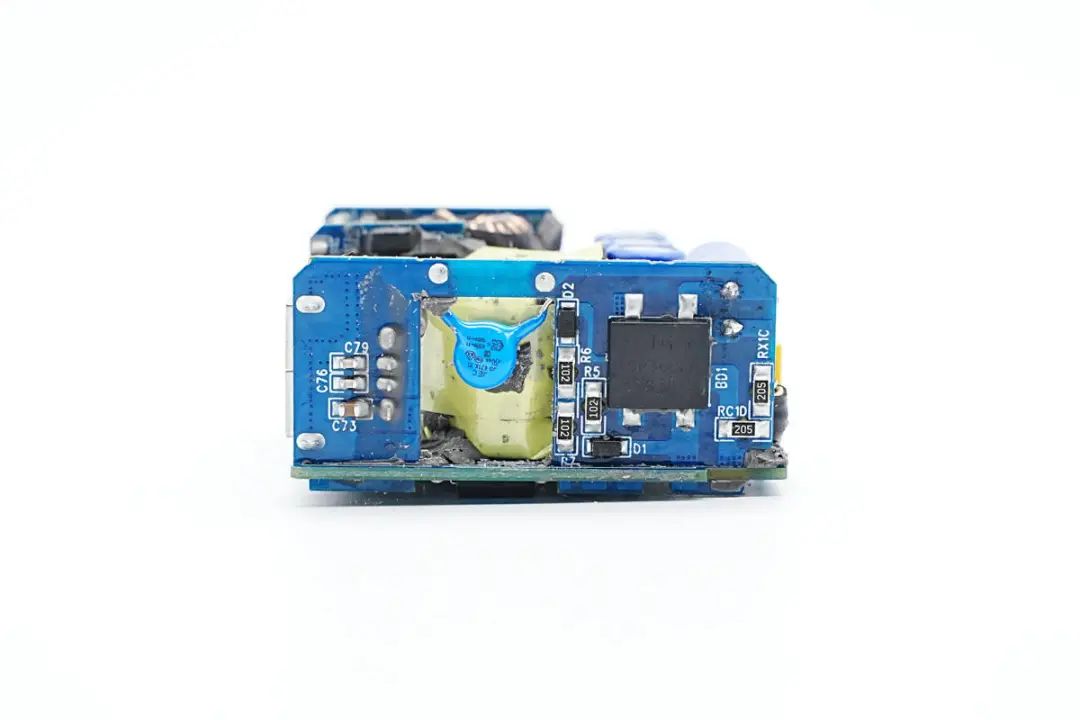

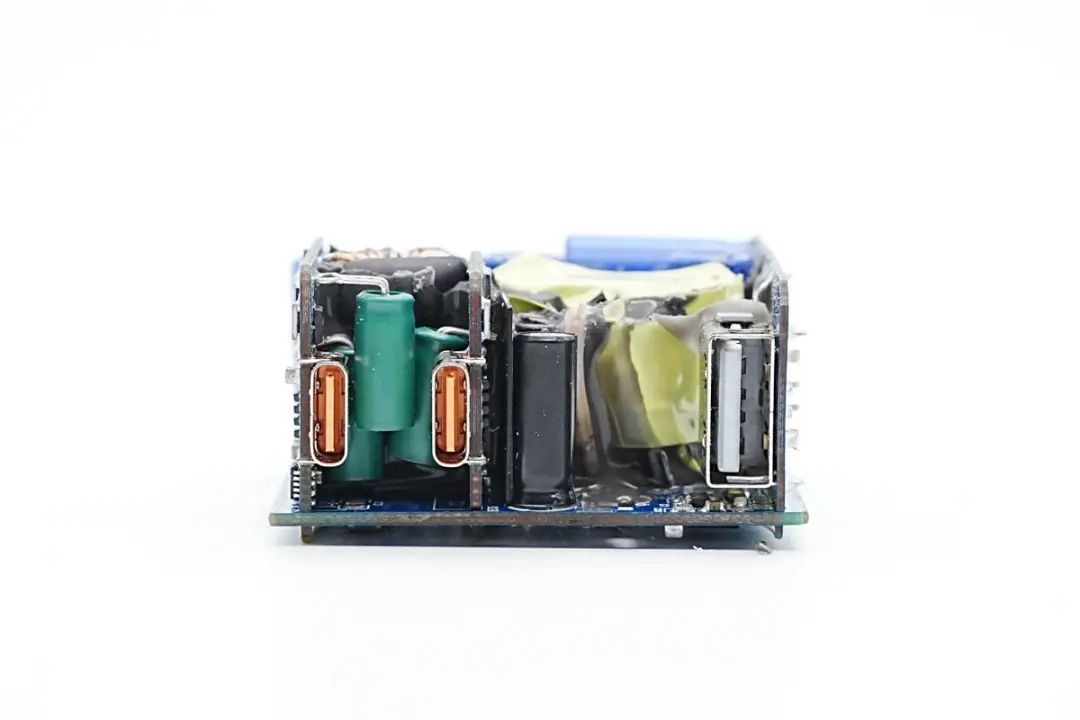

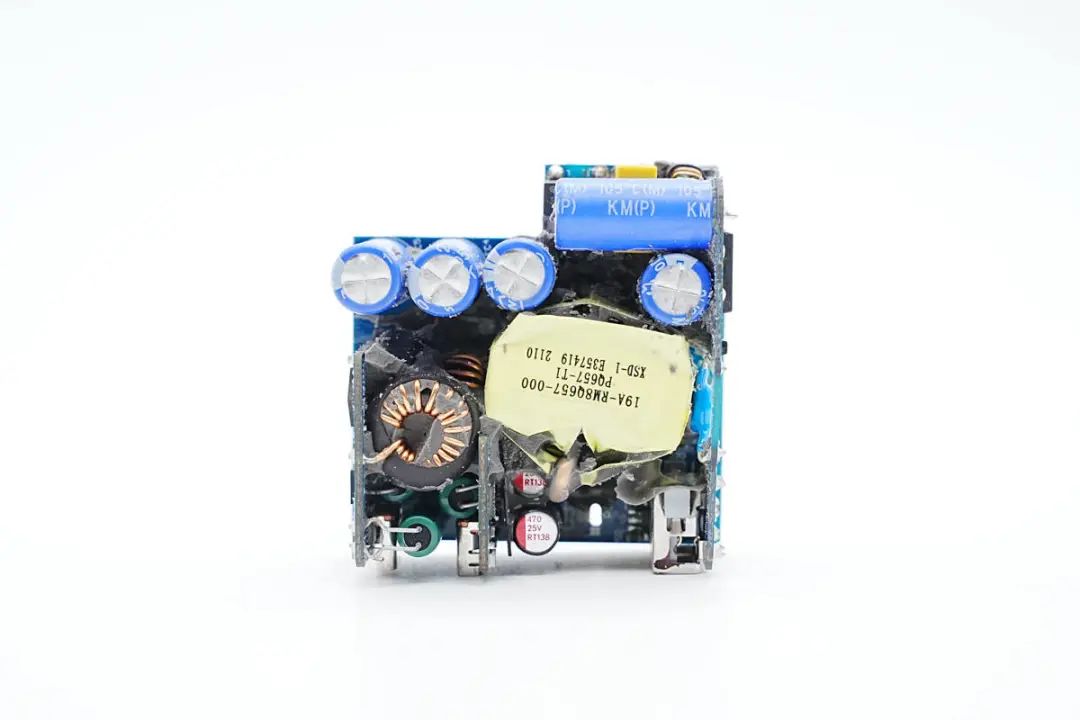

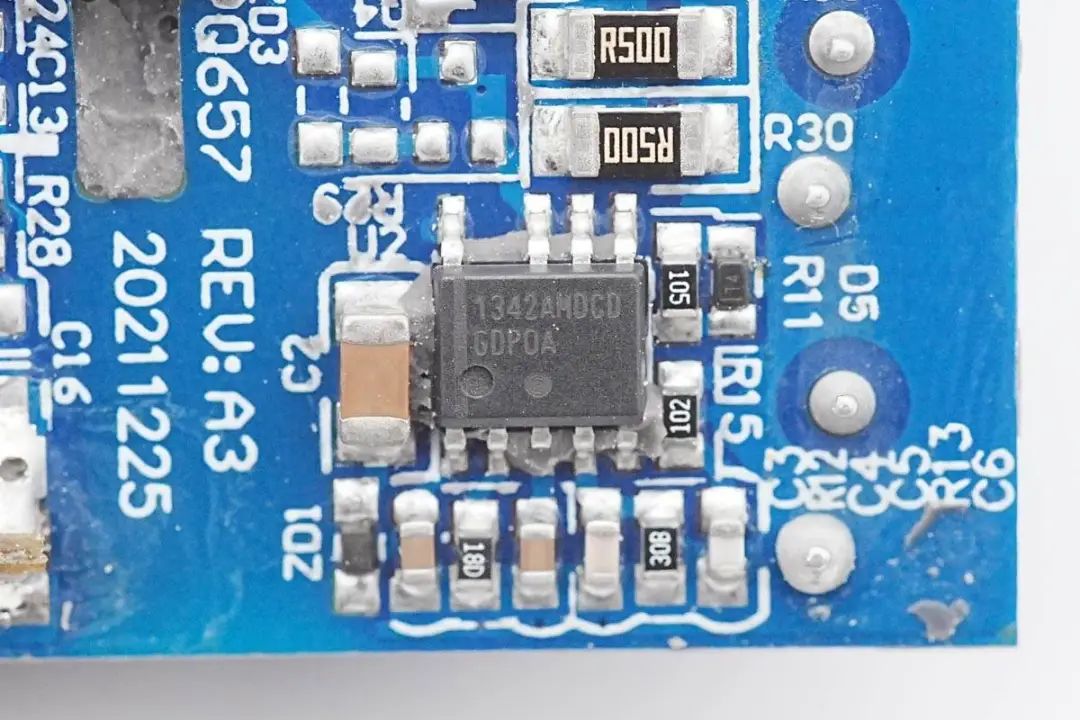

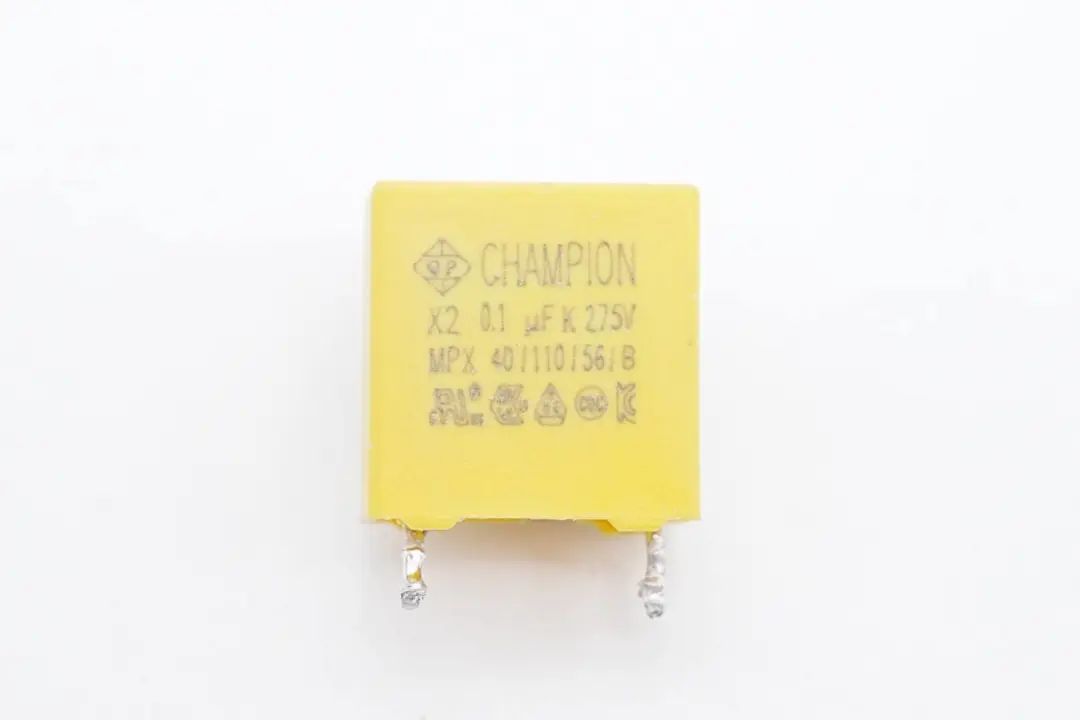

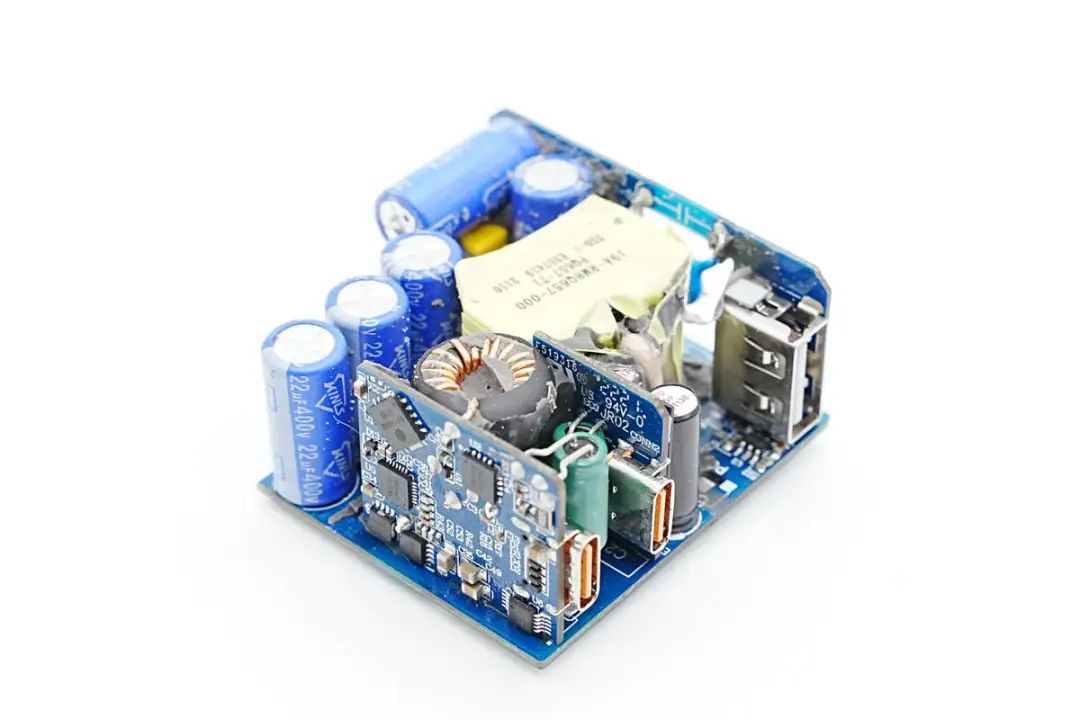

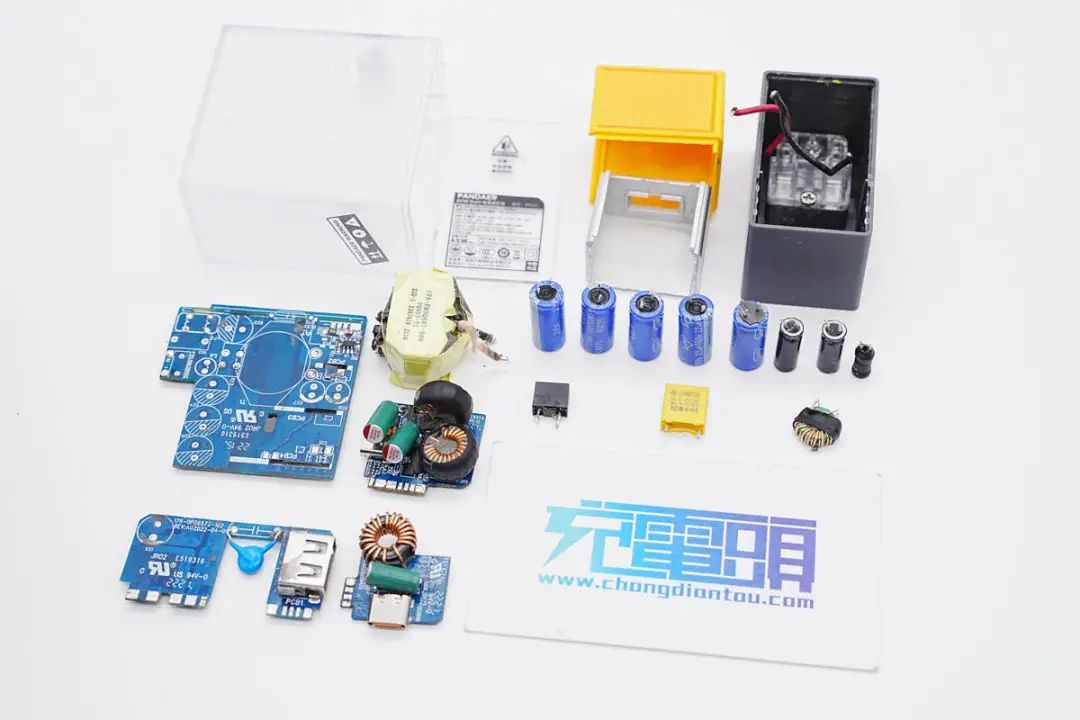

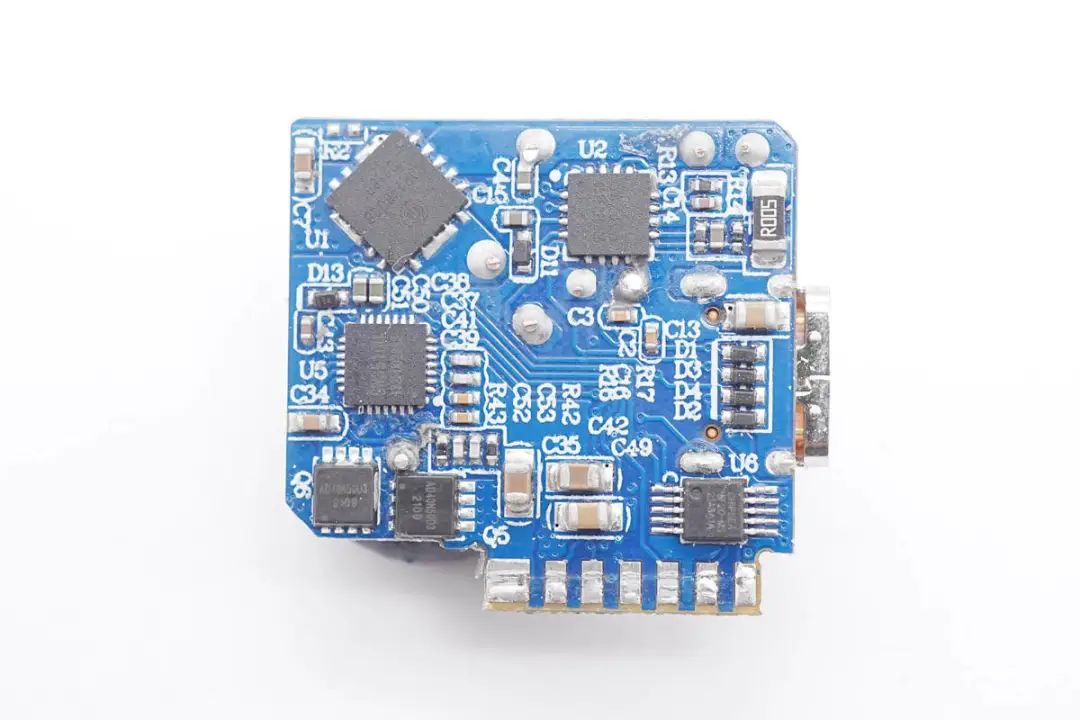

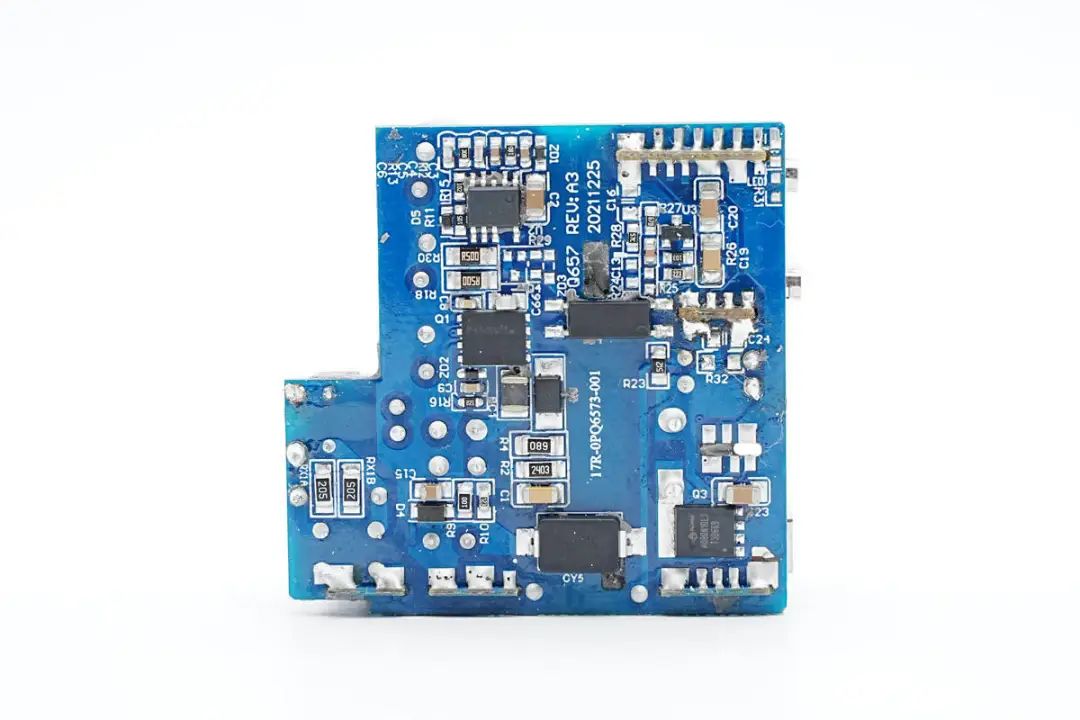

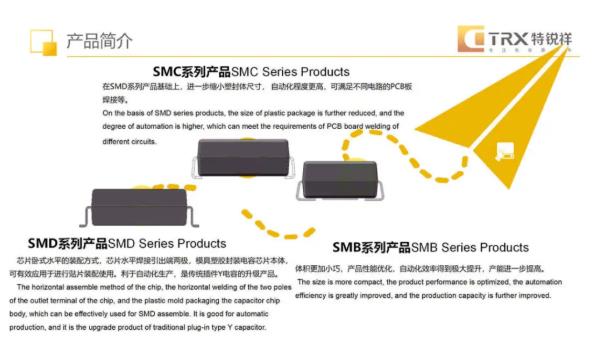

在對魅族PANDAER 65W氮化鎵充電器有了基本了解后，下面繼續對其進行拆解，看看內部詳細設計。沿充電器外殼接縫處拆開充電器外殼，充電器透明外殼內部是三色模塊拼接。充電器內部外殼一覽，看起來依然是一個完整的充電器。不同顏色的外殼之間通過拼接成為一個整體。拆開外殼，取出充電器內部PCBA模塊，PCBA模塊采用灌封工藝，可獲得更佳的散熱效果和強度以及耐候性，提升充電器的使用壽命。充電器PCBA模塊采用多塊小板焊接組成，充分利用空間，減小體積。PCBA背面也采用導熱膠覆蓋，為發熱元件散熱。使用游標卡尺測得PCBA模塊長度約為47.93mm。清理掉PCBA表面的膠水，開始觀察內部元件。充電器輸入端焊接保險絲，EMI濾波電路和高壓電解電容，一側垂直小板上焊接整流橋和輸出USB-A母座。輸出側焊接兩塊小板，焊接USB-C母座和降壓電路。PCBA模塊正面一覽，頂部焊接高壓濾波電容，在電容下方左側焊接USB-C降壓小板，焊接降壓電感和濾波電容等，右側焊接變壓器，在變壓器底部還焊接濾波固態電容。PCBA模塊背面焊接初級主控芯片，氮化鎵功率芯片，反饋光耦，貼片Y電容和同步整流管。通過對充電器PCBA模塊的觀察發現，PANDAER這款65W氮化鎵充電器采用高頻QR開關電源設計，初級采用反激開關電源搭配同步整流，固定電壓輸出。輸出采用二次同步降壓電路，實現雙C口65W功率盲插以及多口功率自動分配功能，下面我們就從輸入端開始了解整個充電器的設計與用料。充電器輸入端焊接保險絲，安規X2電容和共模電感，在左側的小板上焊接整流橋。輸入端延時保險絲規格為3.15A 250V。安規X2電容來自CHAMPION全鵬電子，規格為0.1μF。共模電感采用絕緣線和漆包線繞制，外套熱縮管絕緣固定。整流橋和高壓?jiǎn)?dòng)電路的元件焊接在小板背面。小板正面焊接一顆高壓濾波電容，藍色Y電容和USB-A母座。貼片整流橋絲印RSBL8010，用于將交流電整流為脈動直流電。高壓濾波電容來自藍寶石，規格均為22μF400V，五顆共計110μF容量。主控芯片采用安森美NCP1342，這是一顆高頻反激準諧振初級PWM控制器，內置主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。初級開關管采用納微NV6115氮化鎵功率芯片，該芯片為高頻軟開關拓?fù)鋬?yōu)化。內置獨立的驅動器以及復雜的邏輯控制電路，支持5-15V的寬范圍邏輯信號輸入。內置170mΩ導阻、耐壓650V的氮化鎵開關管，支持2MHz開關頻率。采用5*6mm QFN封裝，節省面積。納微通過將驅動器和氮化鎵開關管以及邏輯電路集成在一個封裝中，實現了高集成度，高可靠性的氮化鎵功率芯片設計。納微半導體 NV6115 詳細資料。變壓器磁芯采用膠帶嚴密包裹絕緣，輸出采用多層絕緣線繞制。貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為T(mén)MY1471K。特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。另一顆藍色Y電容來自JEC智旭電子。同步整流控制器絲印IBHJN，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。支持DCM、CCM、QR、ACF多種工作模式，支持高側和低側應用，具備振鈴檢測防止誤開通。同步整流管來自華潤微，型號為CRSM080N10L2，是一顆耐壓100V的NMOS，導阻6.8mΩ，采用DFN5*6封裝。輸出端兩塊小板焊接降壓電路，濾波電容和USB-C母座，右側小板焊接USB-A母座。次級輸出電路的兩顆濾波電容均來自PolyCap柏瑞凱，為RT系列固態電容，尺寸為6.3*14mm，細長型的尺寸非常適合應用于緊湊的快充PCB設計，規格為470μF 25V，為Vbus主回路提供平滑的直流電壓。另外一顆濾波電容規格相同，均為PolyCap柏瑞凱的470μF 25V，電容外包熱縮管絕緣，兩顆并聯用于輸出濾波。充電器PCBA模塊側面一覽，降壓小板上焊接降壓轉換器和協議芯片等元件。降壓小板背面一覽，焊接同步降壓轉換器，協議芯片，降壓芯片和用于接口功率自動分配的單片機。小板正面焊接兩顆濾波電容和兩顆降壓電感，電容和電感均外套熱縮管絕緣。USB-C口的降壓電路主控芯片均采用智融SW3516H，用于進行降壓控制和協議識別。智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。SW3516H外置的兩顆降壓開關管來自砹德曼，型號AD40N50D3，NMOS，耐壓40V，采用PPAK3*3封裝。輸出濾波電容規格為220μF 25V，來自韶關富仕達，為PV系列快充專用固態電容。用于USB-C接口輸出的VBUS開關管，和同步降壓開關管為同一型號。另外一路降壓電路采用芯潭微NDP1460QB，是一顆38V輸入電壓，6A連續輸出電流的同步降壓轉換器，內置14mΩ同步降壓管，支持雙路恒壓恒流控制，內置補償元件，采用散熱增強的QFN5*5封裝。另外一路降壓電路的接口協議芯片使用智融SW2303，這是一款高集成度的 Type-C 口/Type-A 口快充協議芯片，支持 PD、QC、FCP、高低壓 SCP、AFC、SFCP以及PE等主流快充協議，支持光耦反饋和 FB 反饋兩種工作模式。SW2303 集成了 CV/CC控制環路，Type-C 接口邏輯，快充協議控制器，以及多種安全保護功能。配合 ACDC 或 DCDC 以及少量的外圍元器件，即可組成完整的高性能的Type-C 口/Type-A 口快速充電解決方案。USB-C3和USB-A輸出VBUS管來自禾納，型號為CWT3125AP，雙NMOS管，耐壓30V，導阻8.5mΩ，用于兩個接口的輸出控制。次級側還使用了一顆芯海科技的單片機，用于接口功率分配，過熱保護以及PFC控制功能。單片機型號為CSU38F20，是一顆8位單片機，內置12位ADC以及LED驅動，采用MSOP10封裝。輸出USB-C1母座采用橙色膠芯，過孔焊接固定。USB-C2的小板背面焊接同步降壓轉換器和一顆協議芯片。小板正面焊接降壓電感和濾波固態電容，固態電容外套熱縮管絕緣。同步降壓轉換器采用NDP1460QB，和上一路型號相同。協議芯片采用智融SW2303，也是和上面的型號相同。降壓電感特寫，采用磁環繞制。輸出濾波電容來自韶關富仕達，為PV系列快充專用固態電容。USB-C2母座特寫，橙色膠芯，采用過孔焊接固定。USB-A接口正負極觸點加寬設計，支持大電流快充。

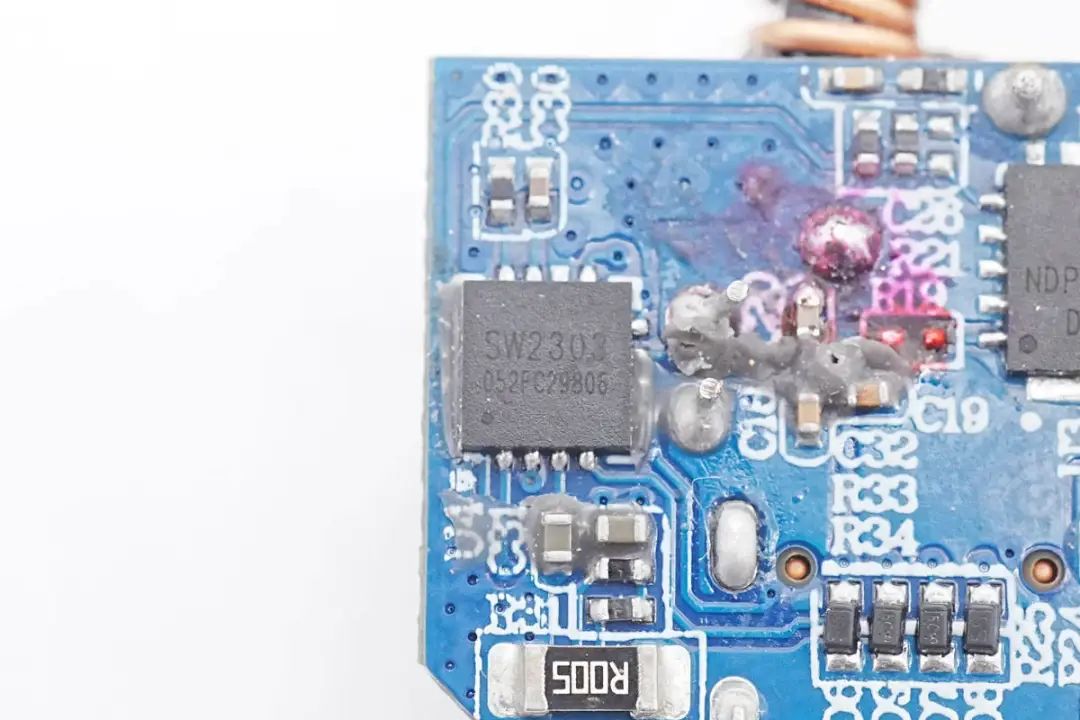

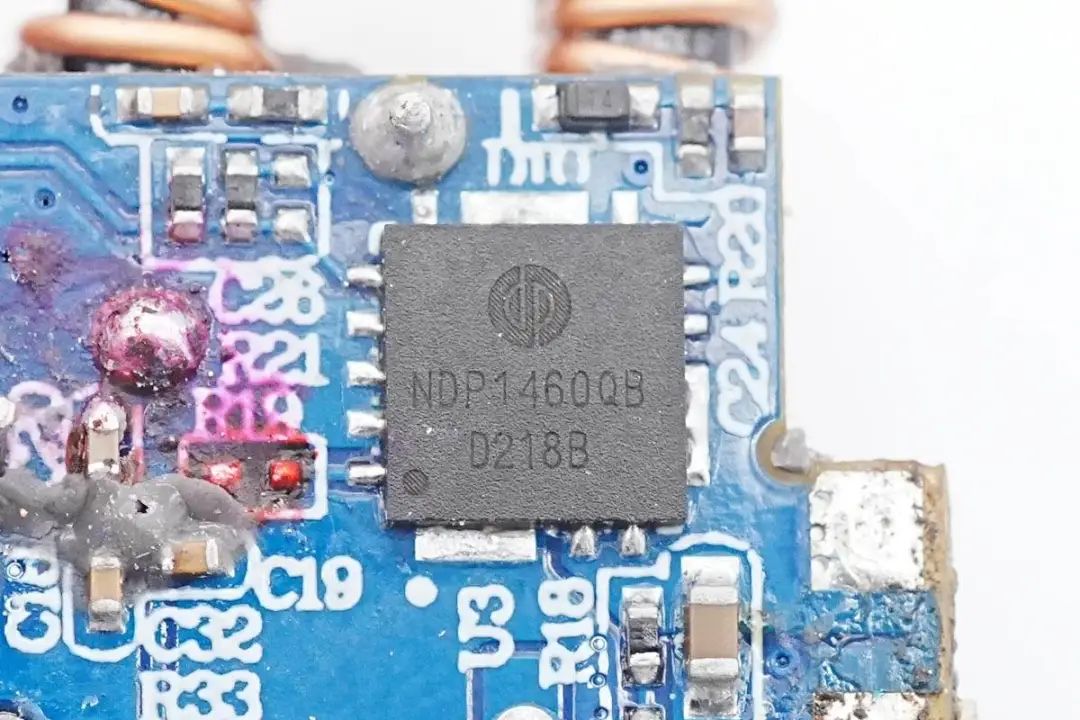

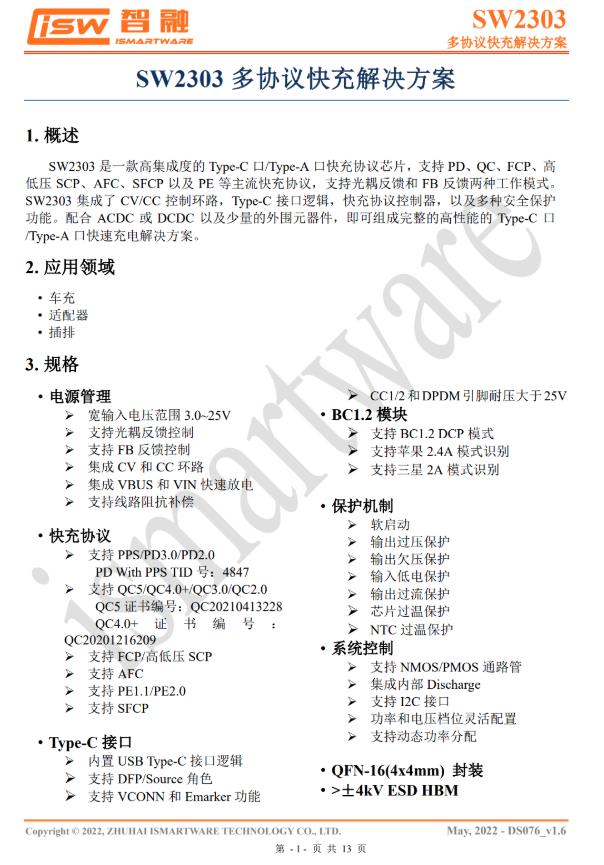

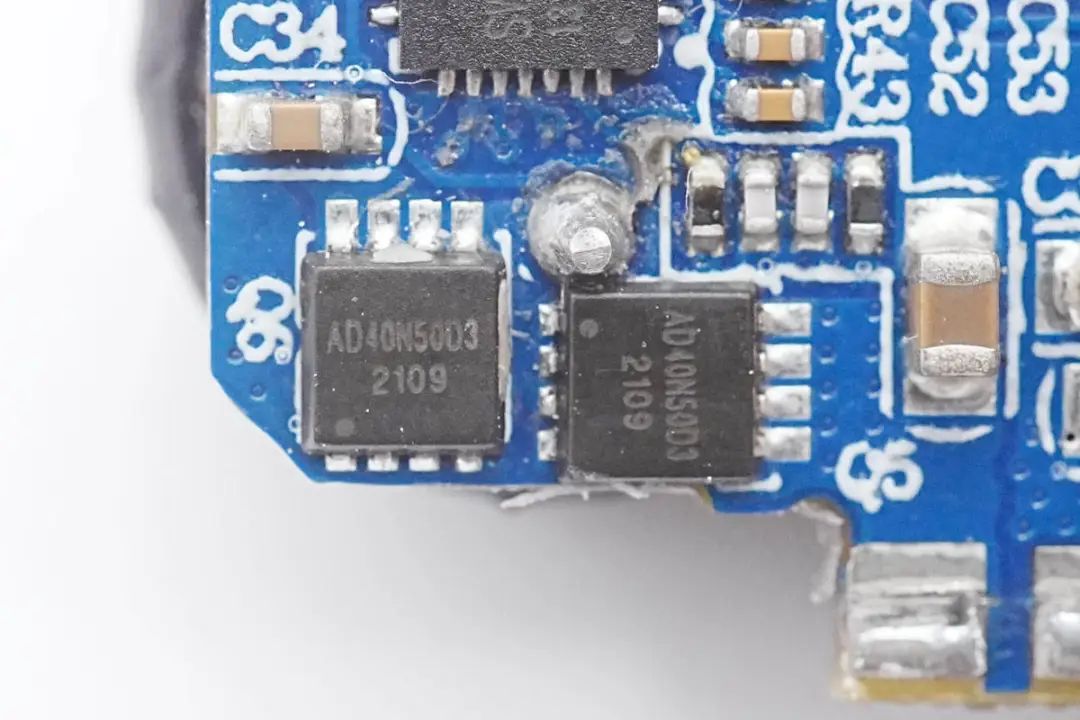

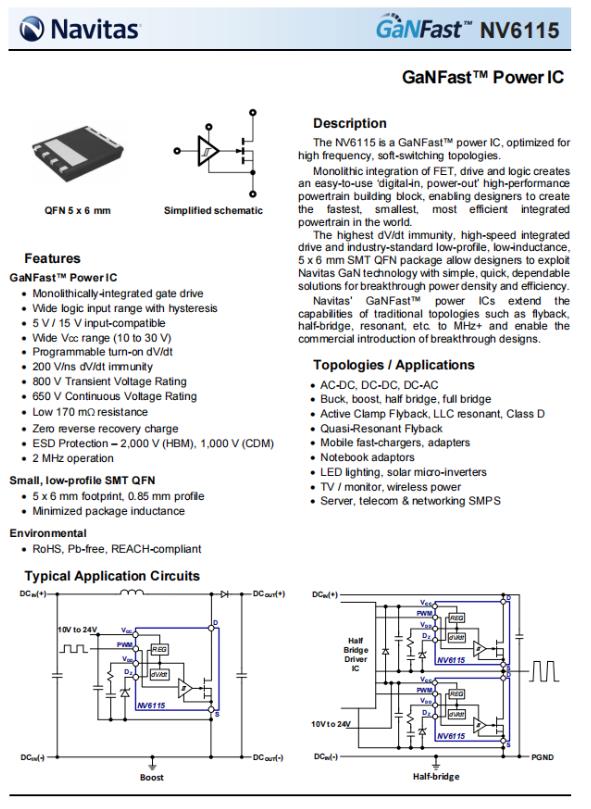

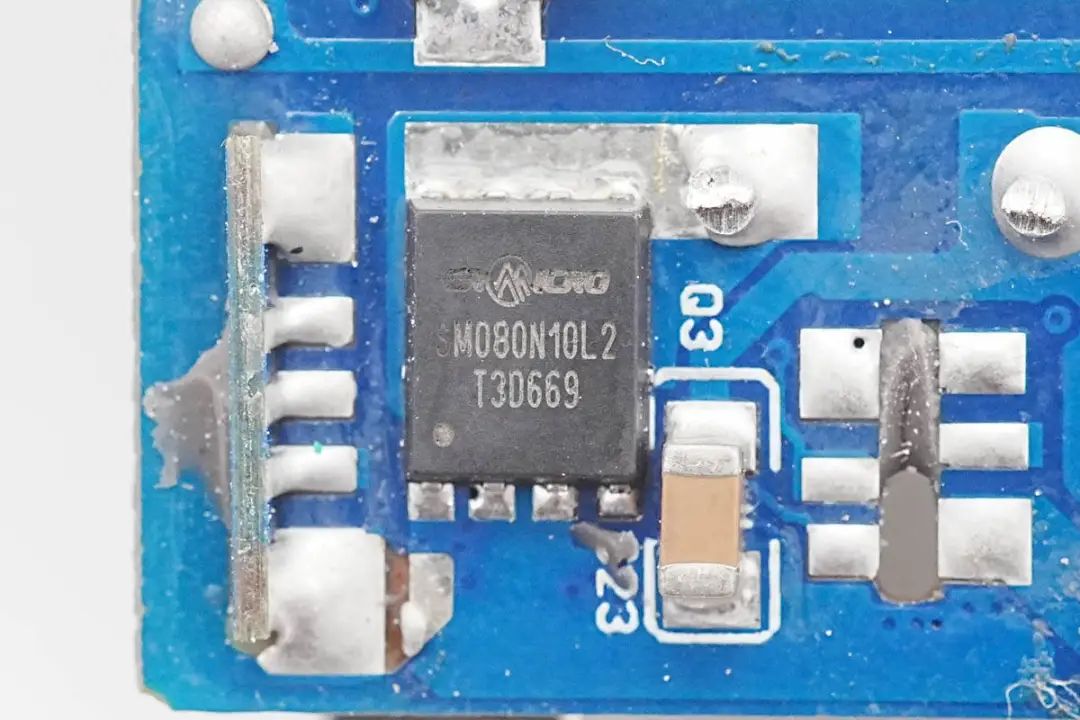

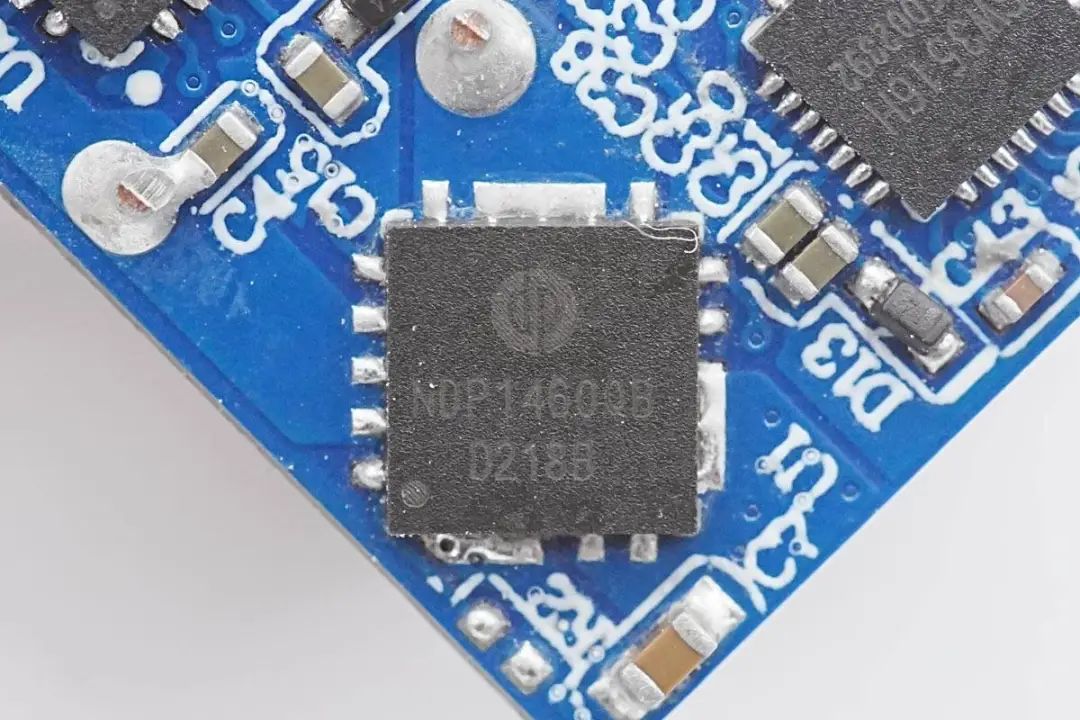

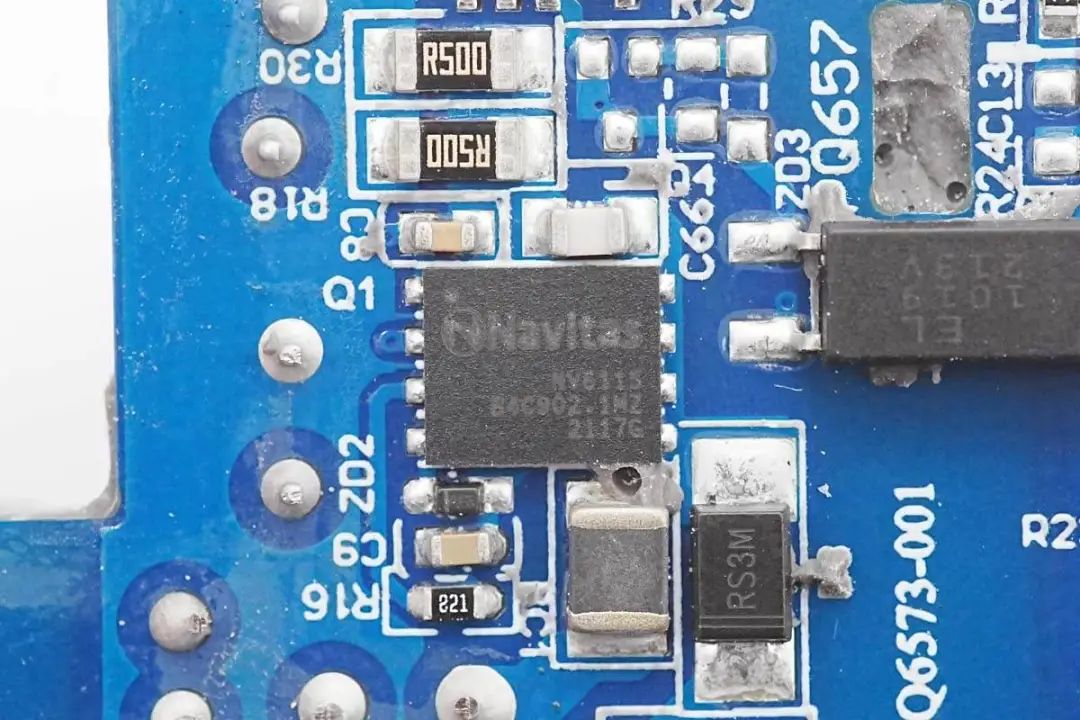

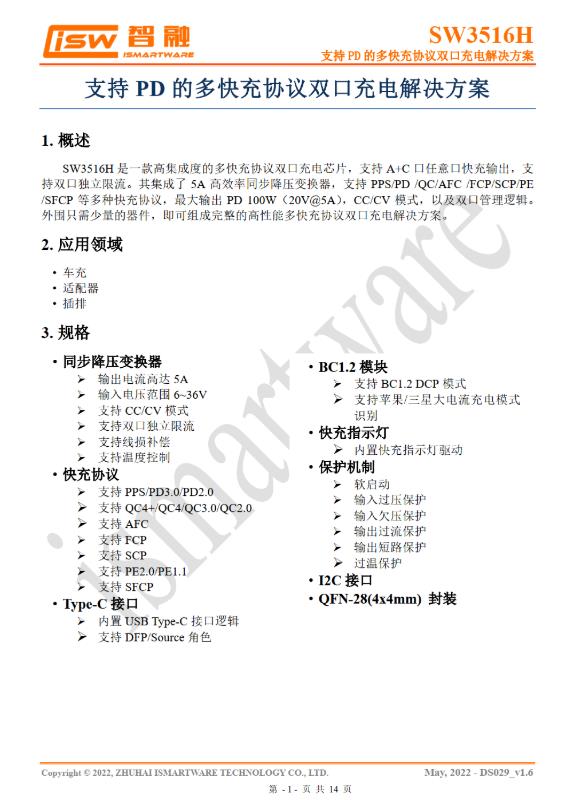

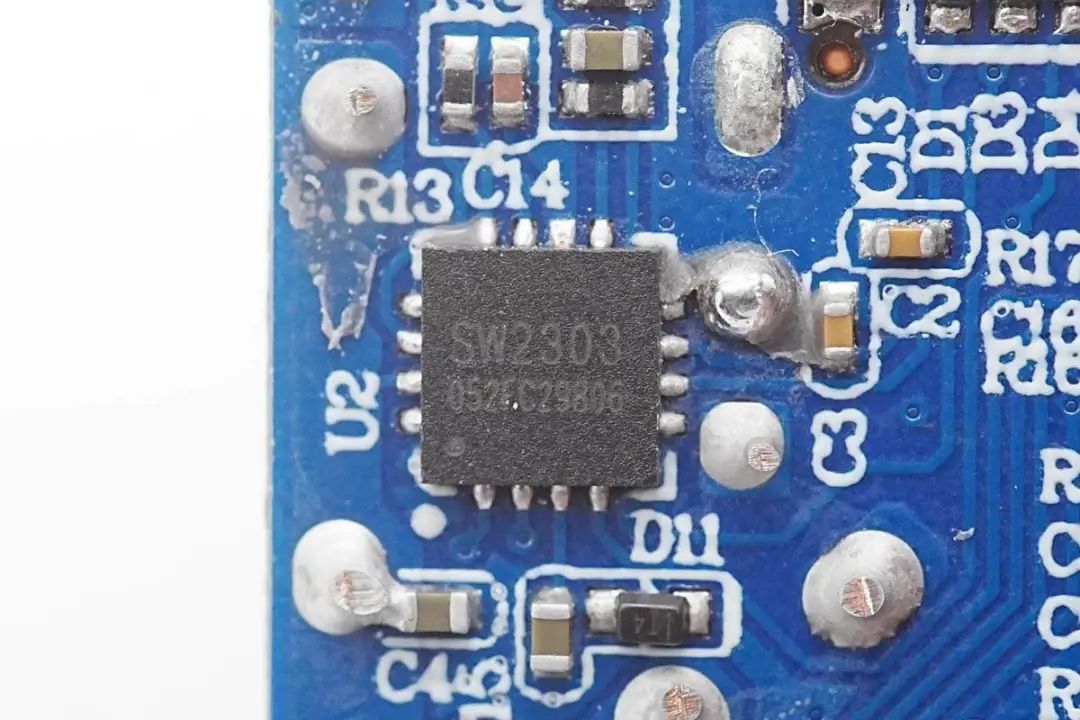

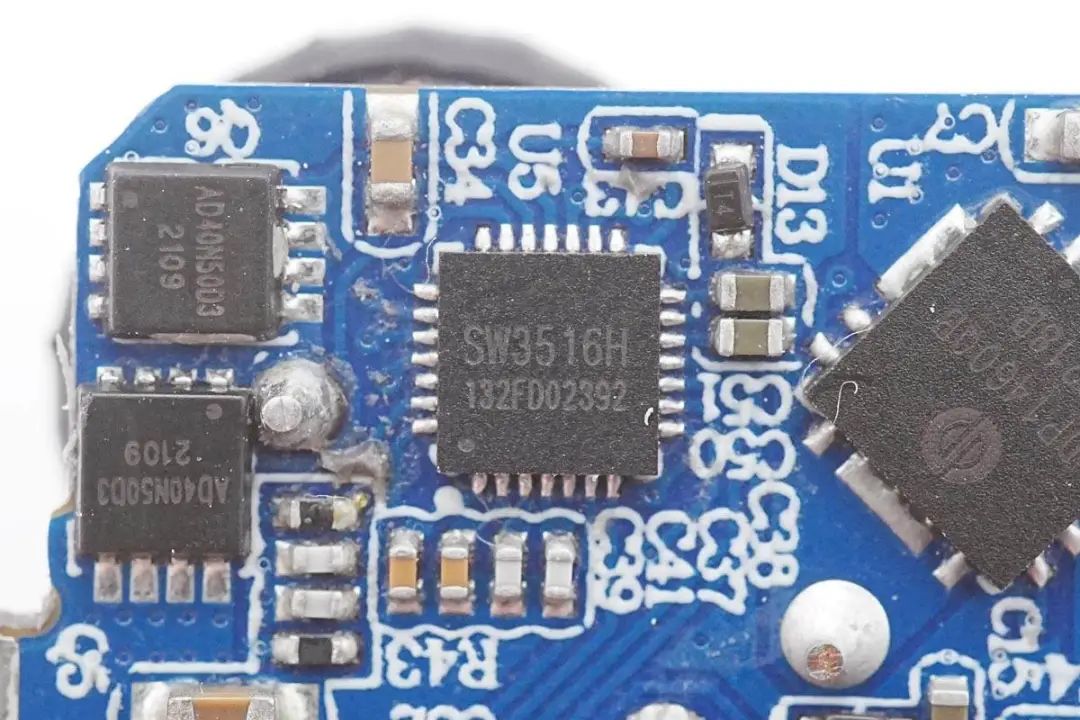

PANDAER這款65W充電器采用2C1A三接口設計，總輸出功率為65W，滿足日常手機和筆記本電腦等設備快充需求。充電器采用折疊插腳設計，便于攜帶。多彩的外殼配色，讓充電器更加亮眼，成為獨特的存在。充電頭網通過拆解了解到，這款充電器內部采用灌封工藝，能為充電器提供加強的保護和散熱性能，也增加機械強度，不慎跌落不易損壞。充電器初級采用安森美NCP1342搭配納微NV6115氮化鎵功率芯片，次級同步整流采用MPS MP6908A搭配華潤微CRSMM080N10L2組成，固定電壓輸出。輸出采用一路智融SW3516H進行降壓控制，用于USB-C口輸出，另外一路USB-C和USB-A口采用芯譚微NDP1460QB搭配智融SW2303進行降壓輸出，三輸出口均采用獨立的降壓電路組成。充電器內部設計緊湊，外觀個性，美觀實用。
