拆解報告：CukTech酷科45W超薄氮化鎵充電器

2024-11-19

酷科在推出65W超薄氮化鎵快充之后，又推出了一款45W輸出功率的超薄氮化鎵快充。這款充電器厚度僅為10.68mm，體積得到大幅縮減，可以輕松揣入褲兜中。

根據體積計算功率密度約為1.8W/cm3，是一款超高功率密度的氮化鎵快充。充電頭網下面就對這款充電器進行拆解，詳細介紹充電器內部的用料和做工。

此前充電頭網還拆解過酷科迷你20W快充充電器、酷科65W PD快充氮化鎵充電器、酷科Lighter 65W超薄氮化鎵快充等產品，歡迎查閱。

酷科45W超薄氮化鎵充電器開箱

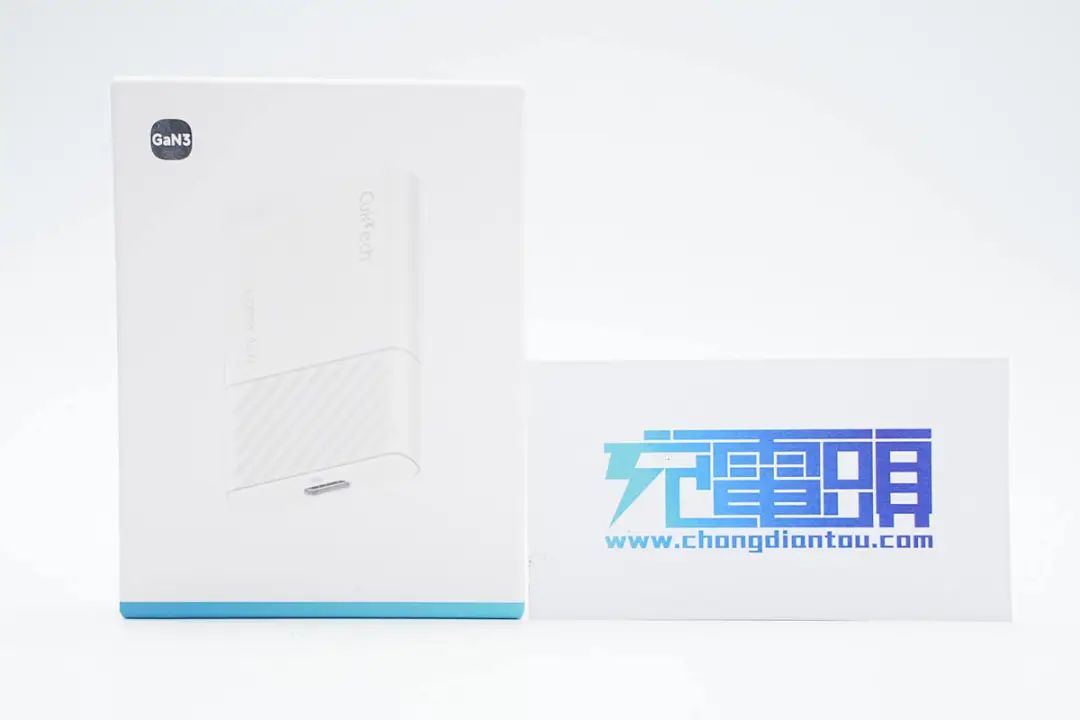

包裝盒正面印有充電器外觀以及GaN3標識。

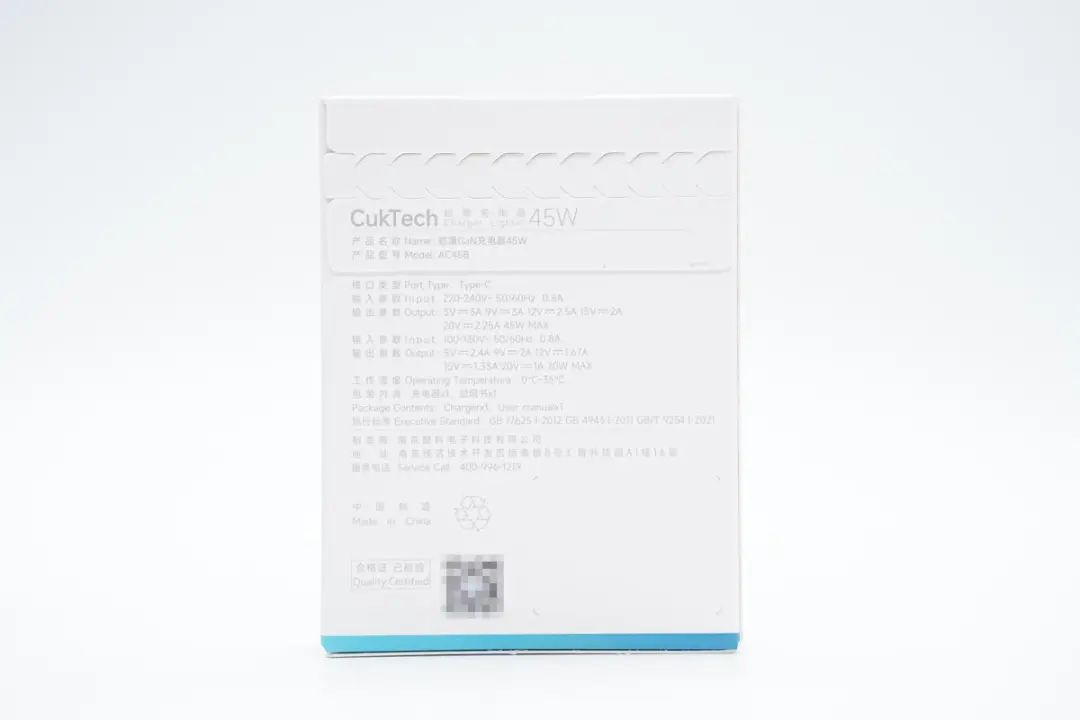

背面印有充電器參數以及品牌商信息。

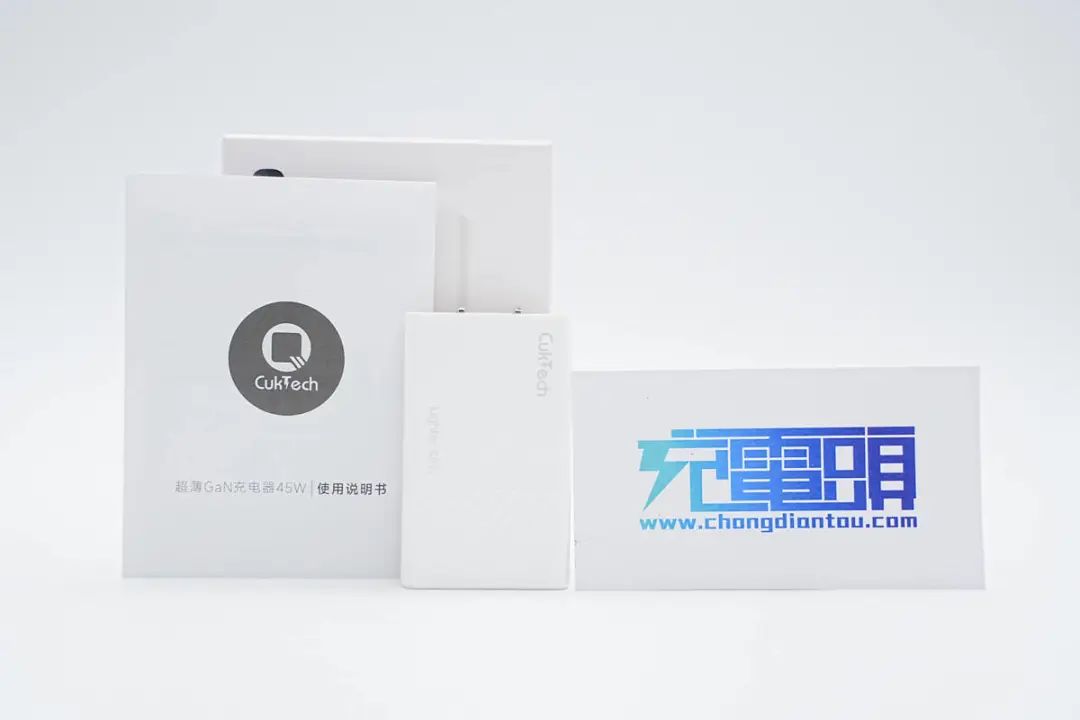

包裝內含充電器以及使用說明書。

酷科45W超薄氮化鎵充電器外觀依舊延續兩段工藝，一邊平整一邊斜條紋凸起增加細節與改善手感，整體扁平小巧，攜帶方便。

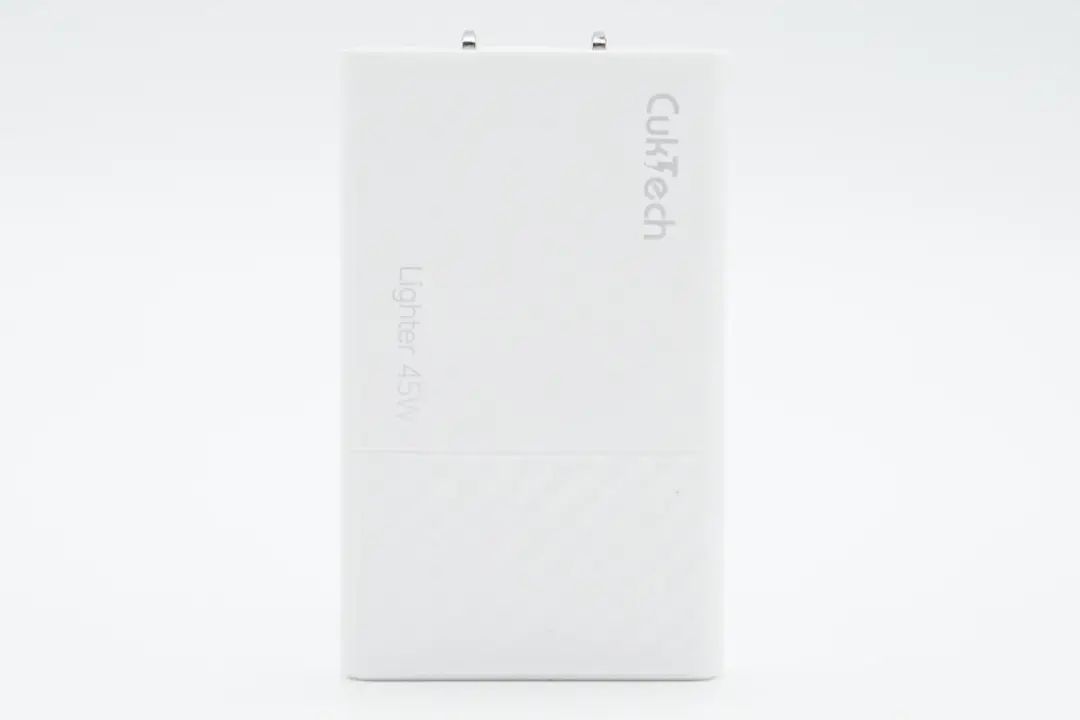

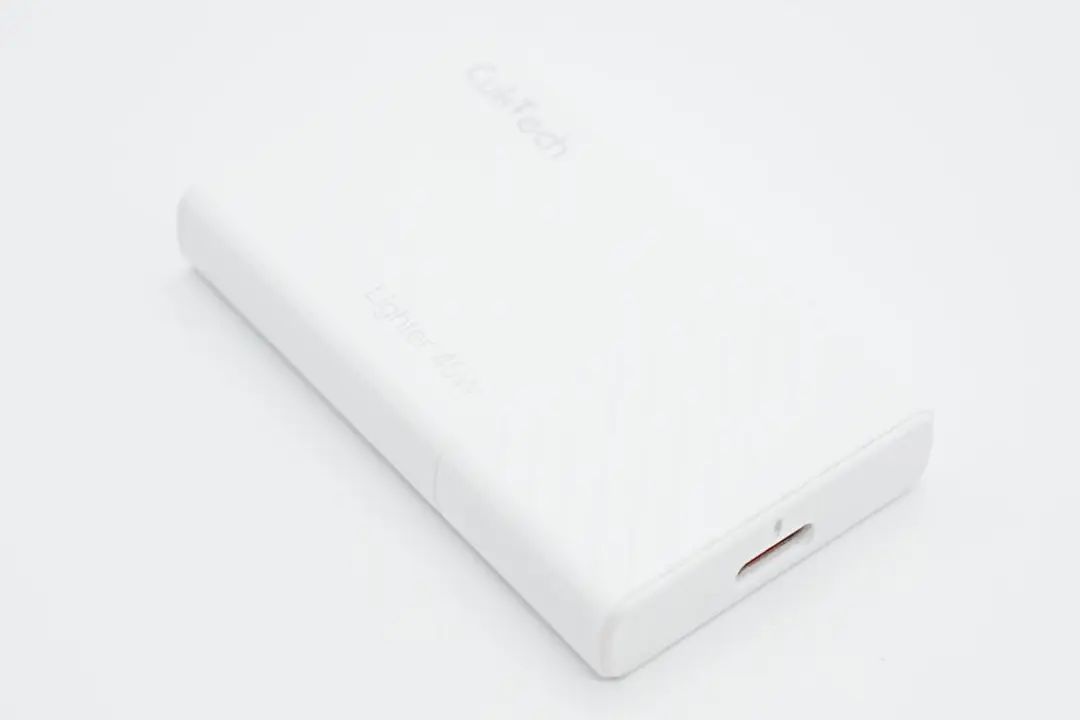

機身正面印有CukTech品牌和Lighter 45W字樣。

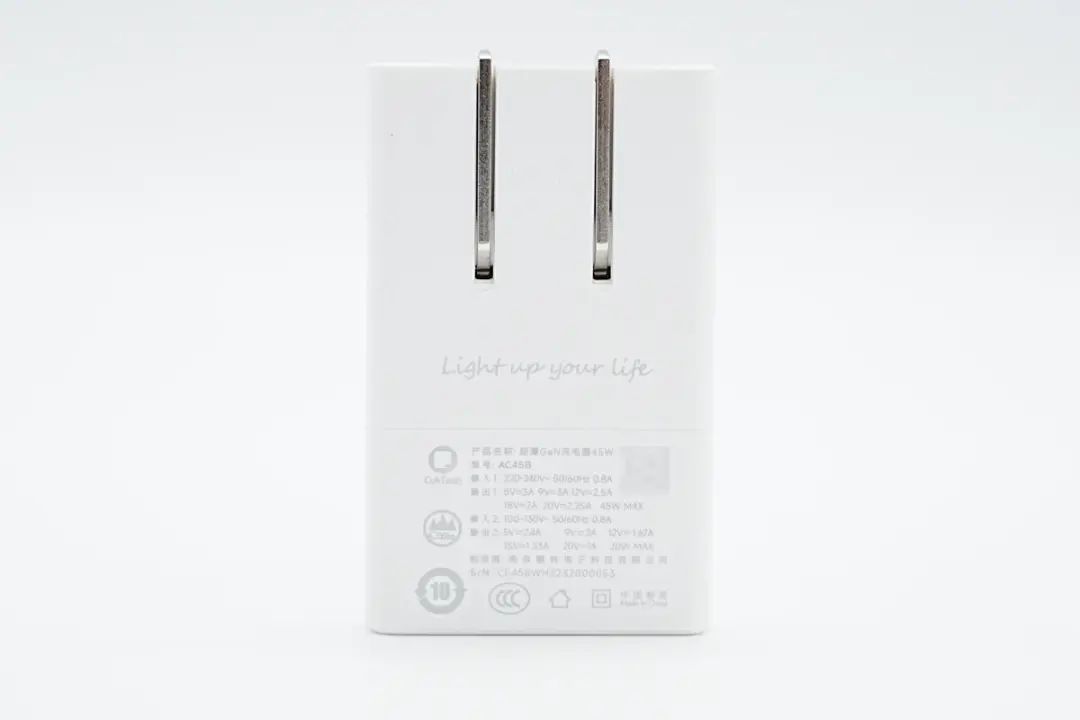

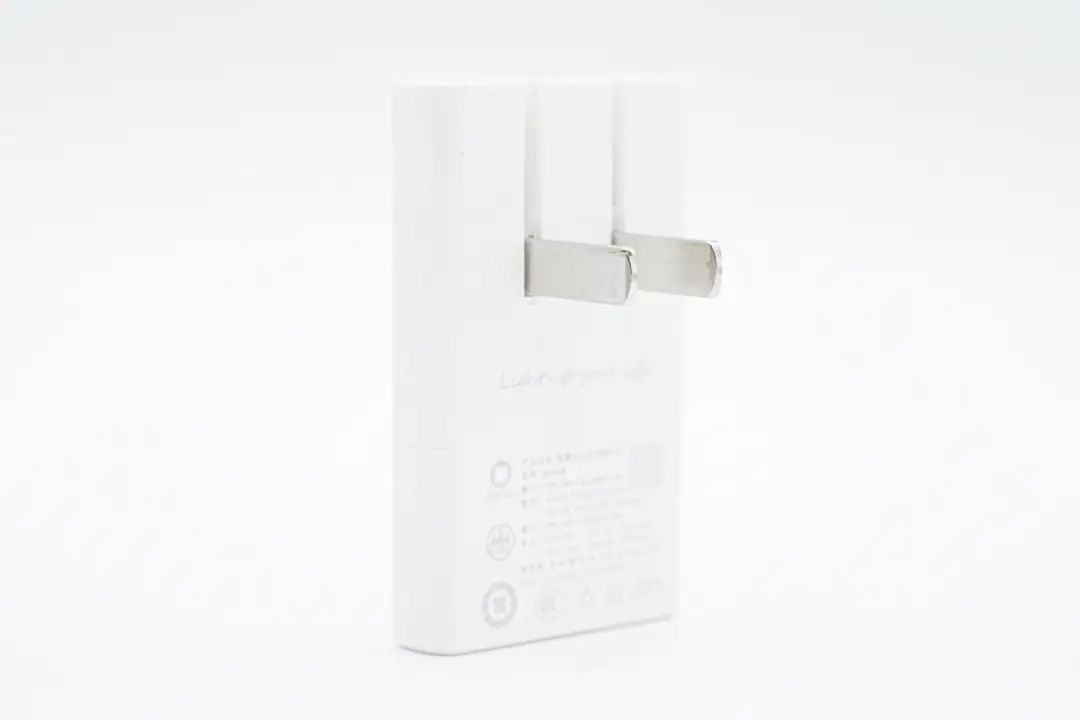

另一面印有Light up your life標語以及充電器參數。

充電器參數特寫

品名：超薄GaN充電器 45W

型號：AC45B

輸入1：220-240V~50/60Hz 0.8A

輸出1：5V3A、9V3A、12V2.5A、15V2A、20V2.25A（45W Max）

輸入2：100-130V~50/60Hz 0.8A

輸出2：5V2.4A、9V2A、12V1.67A、15V1.33A、20V1A（20W Max）

制造商：南京酷科電子科技有限公司

產品已通過CCC認證。

充電器配備可折疊國標插腳。

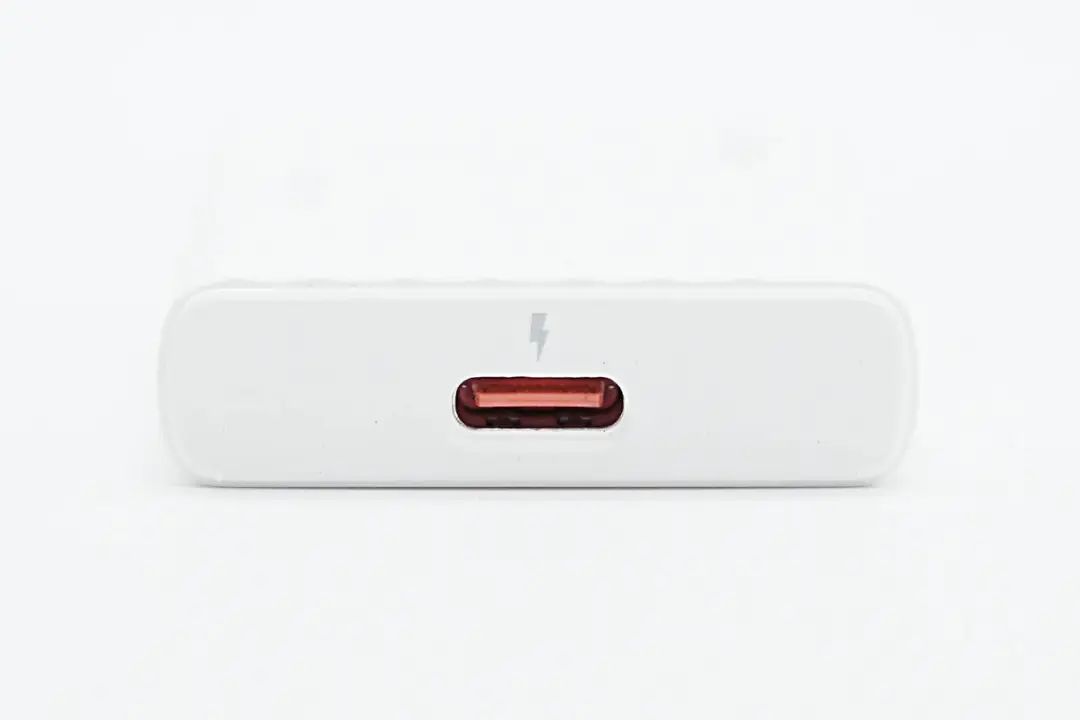

輸出端配備單USB-C接口。

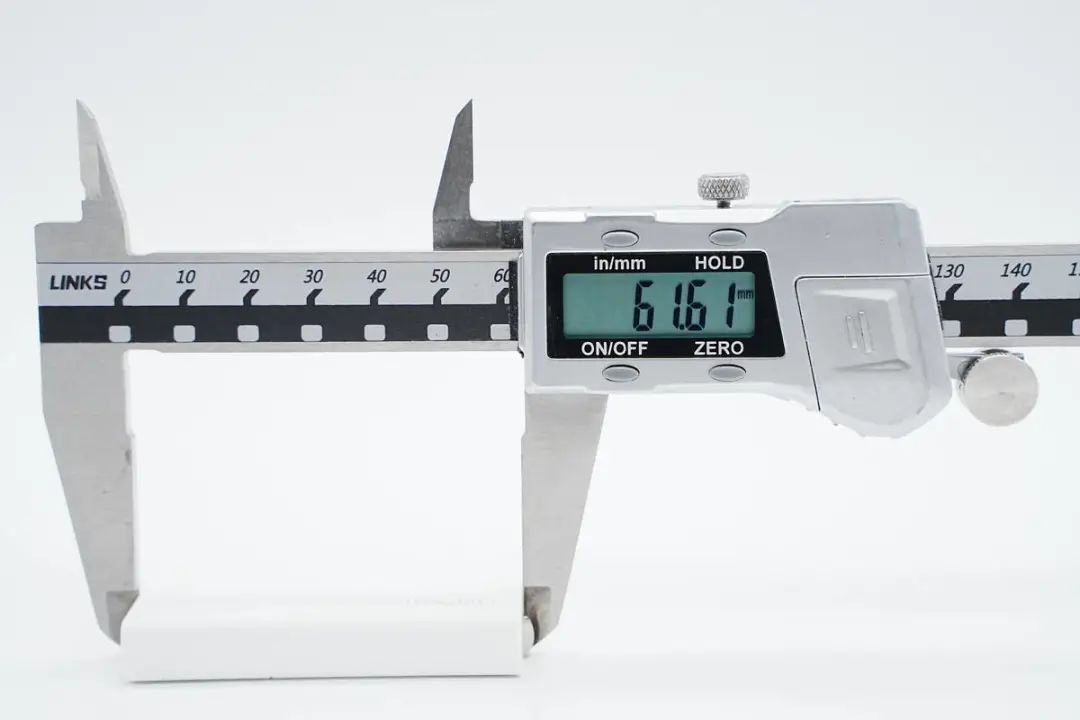

測得充電器機身長度為61.61mm。

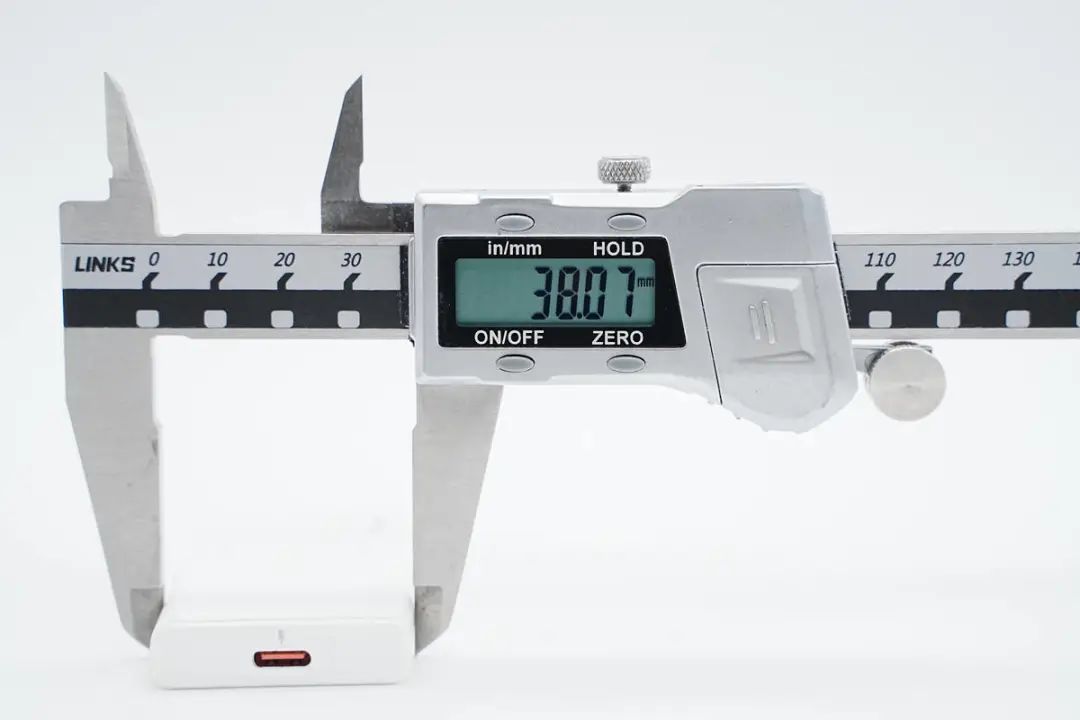

寬度為38.07mm。

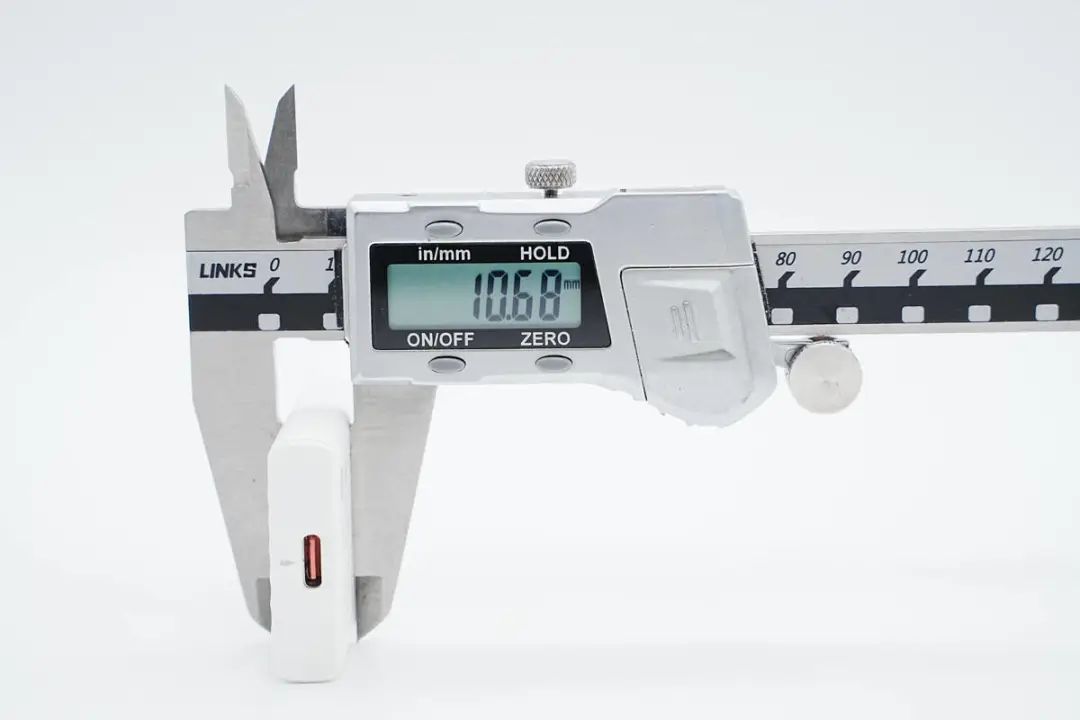

厚度為10.68mm。

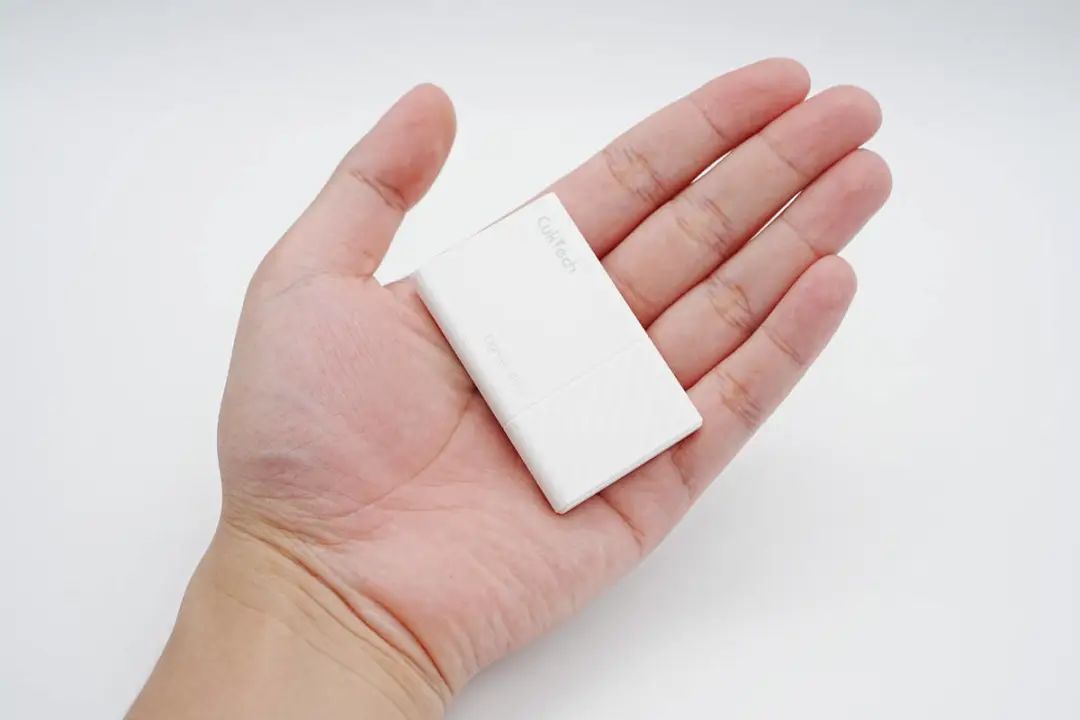

充電器拿在手上的大小直觀感受，小巧扁平。

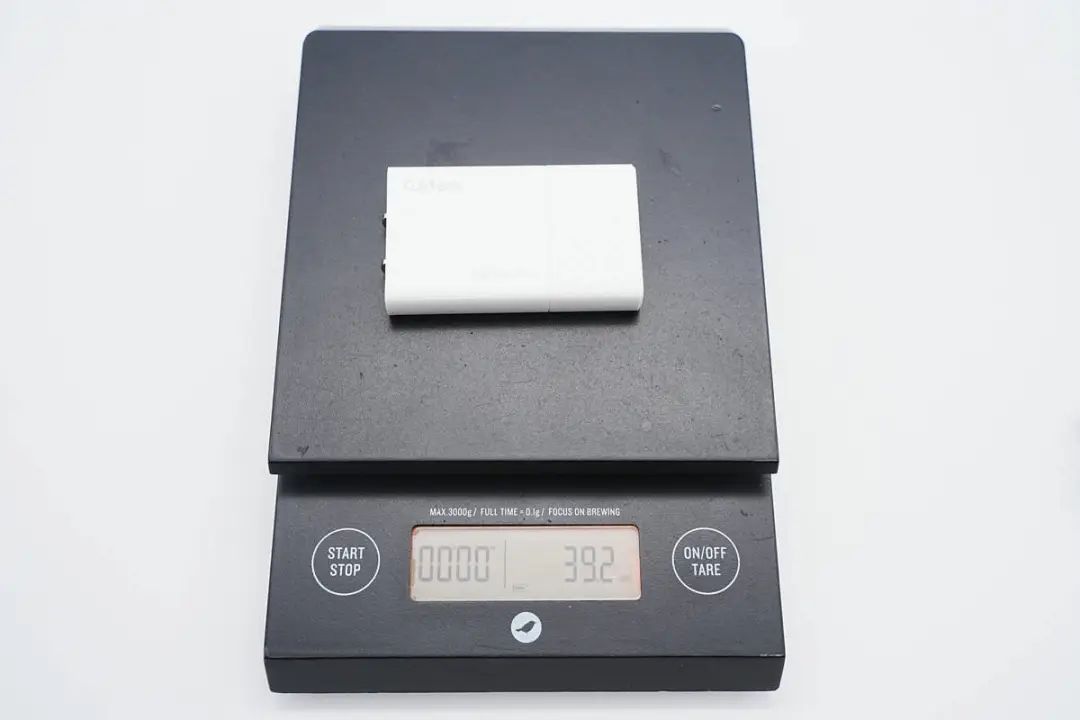

充電器凈重約為39g。

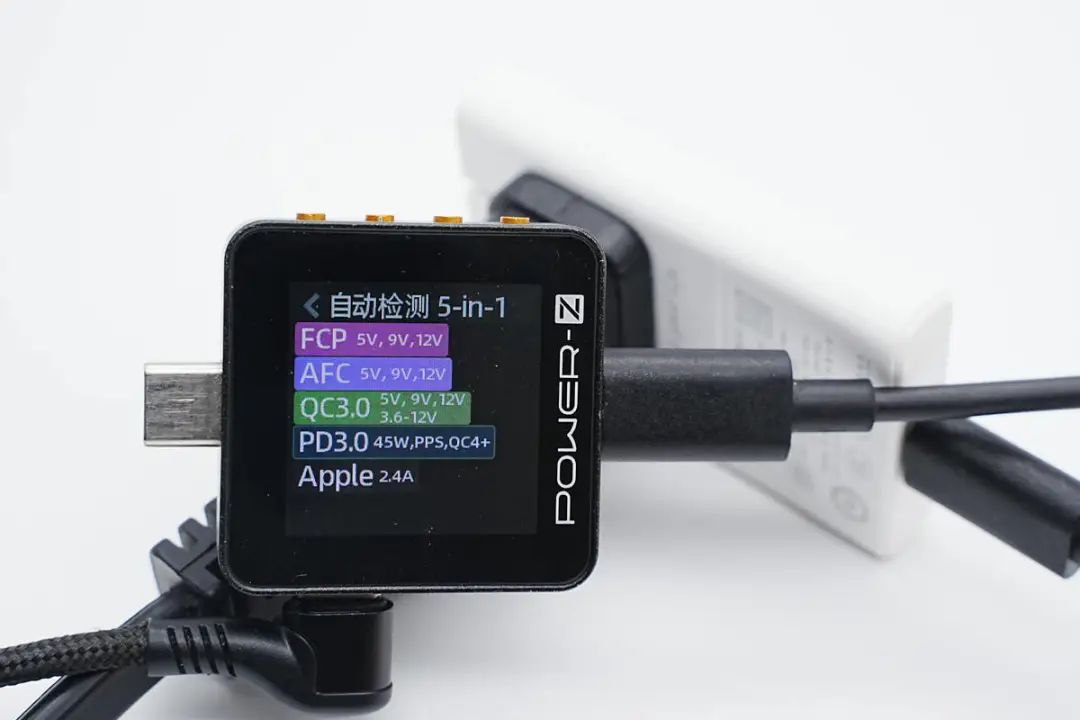

使用ChargerLAB POWER-Z KM002C測得USB-C口支持Apple 2.4A、QC3.0、AFC、FCP、PD3.0、PPS快充協議。

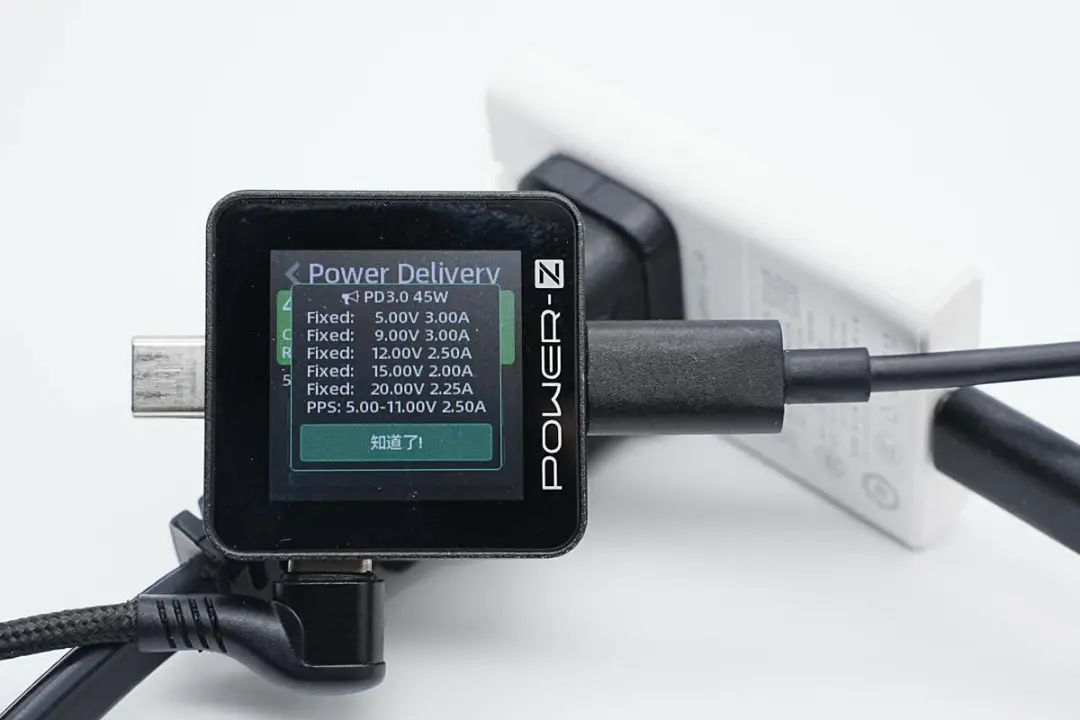

并且還具備5V3A、9V3A、12V2.5A、15V2A、20V2.25A五組固定電壓檔位，以及5-11V2.5A一組PPS電壓檔位。

酷科45W超薄氮化鎵充電器拆解

在了解酷科45W超薄氮化鎵充電器的外觀、性能之后，下面繼續對其進行拆解，一起來看看用料做工如何。

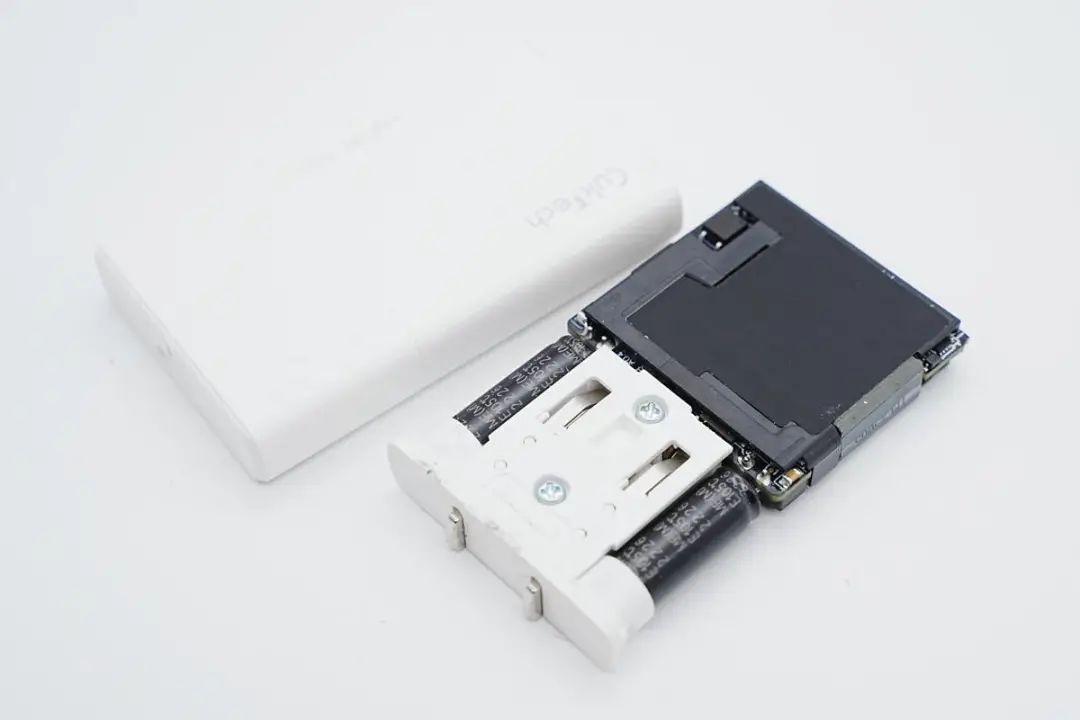

沿折疊插腳側拆開充電器外殼，抽出充電器PCBA模塊。

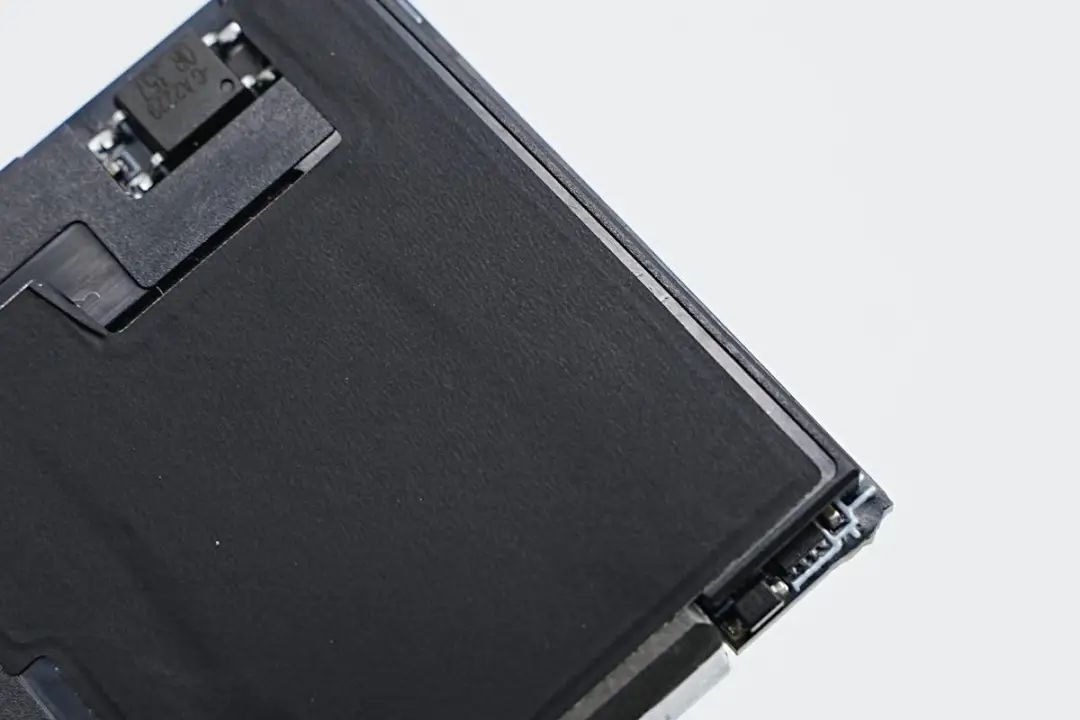

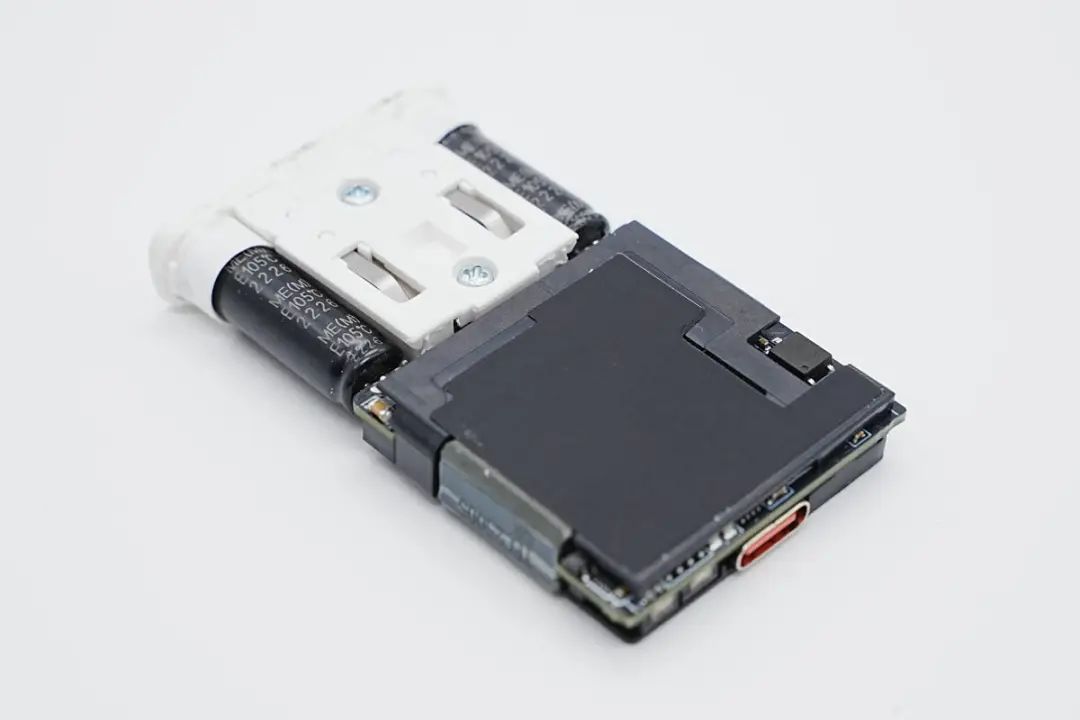

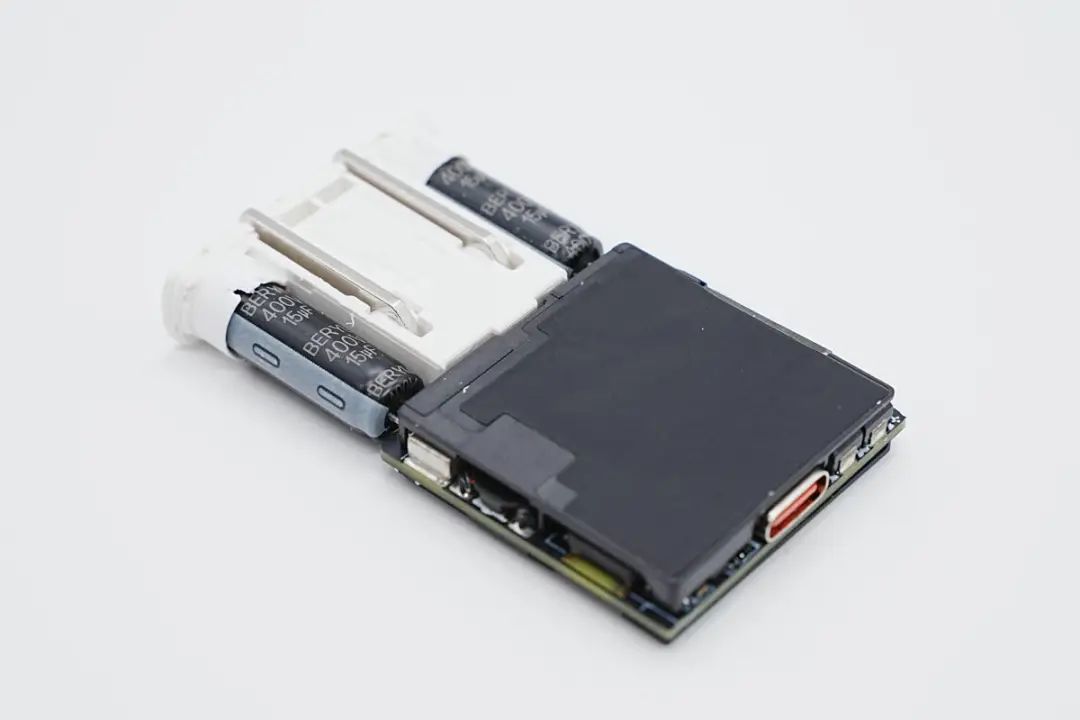

內部PCBA模塊采用塑料支架支撐固定，變壓器磁芯粘貼石墨導熱貼加強散熱。

另外一面同樣粘貼石墨導熱貼加強散熱。兩顆高壓濾波電解電容放置在折疊插腳的兩側，充分利用空間，降低厚度。

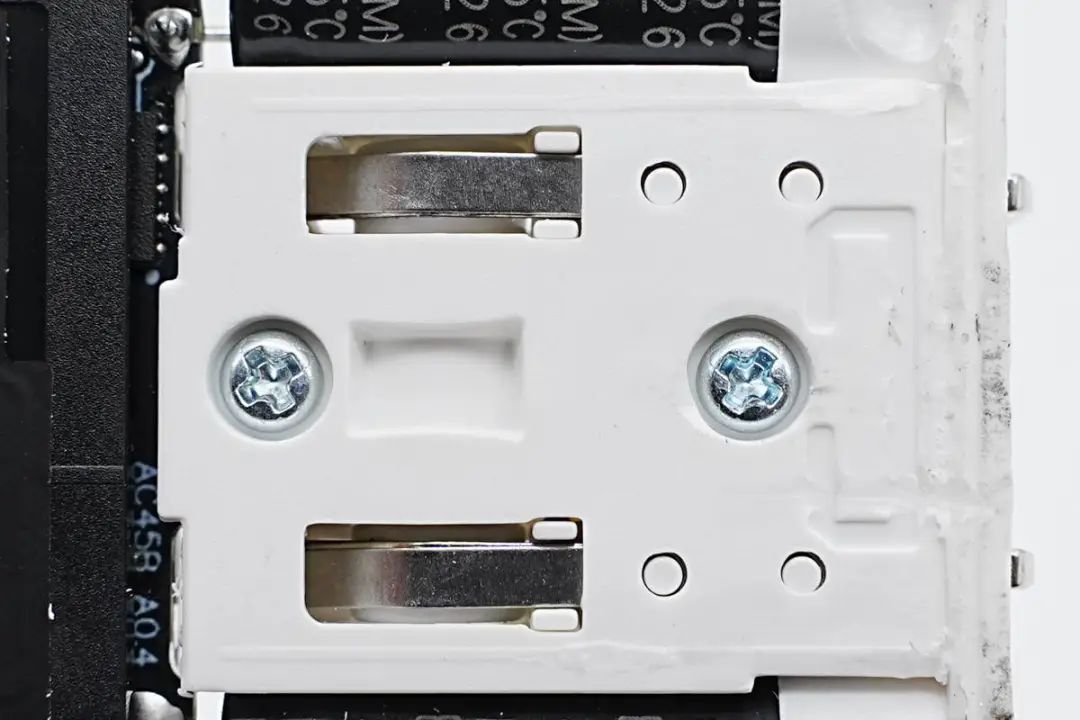

折疊插腳組件采用螺絲固定。

石墨導熱貼紙粘貼在變壓器磁芯和塑料框架上。

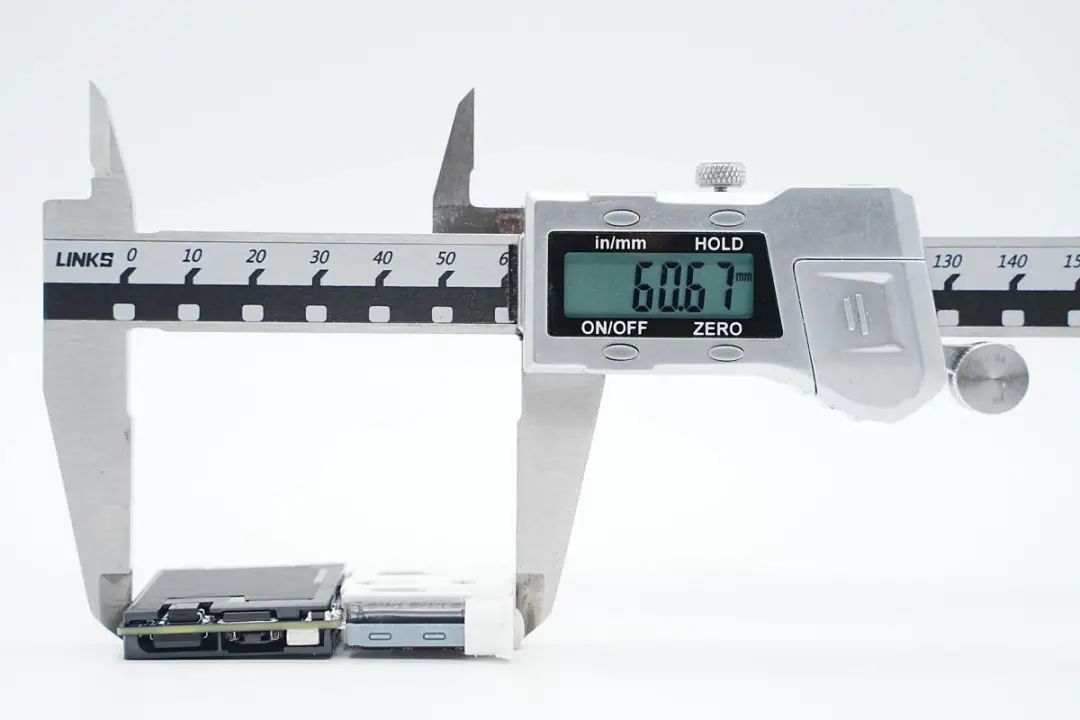

使用游標卡尺測得整個模塊長度約為60.67mm。

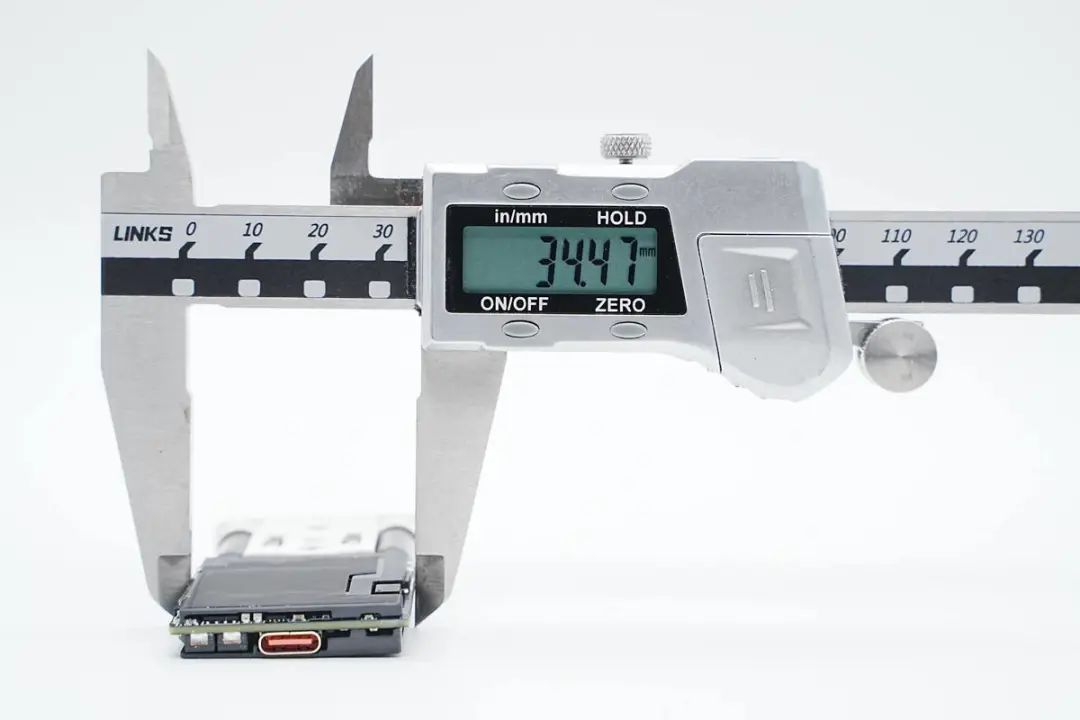

PCBA模塊寬度約為34.47mm。

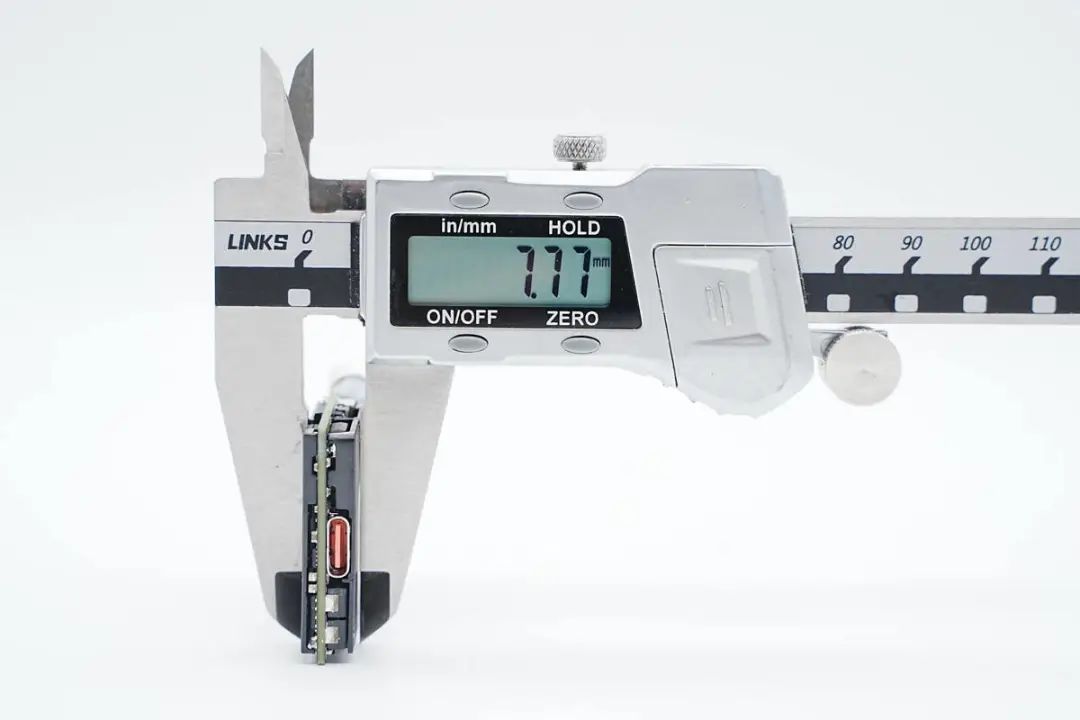

PCBA模塊厚度約為7.77mm。

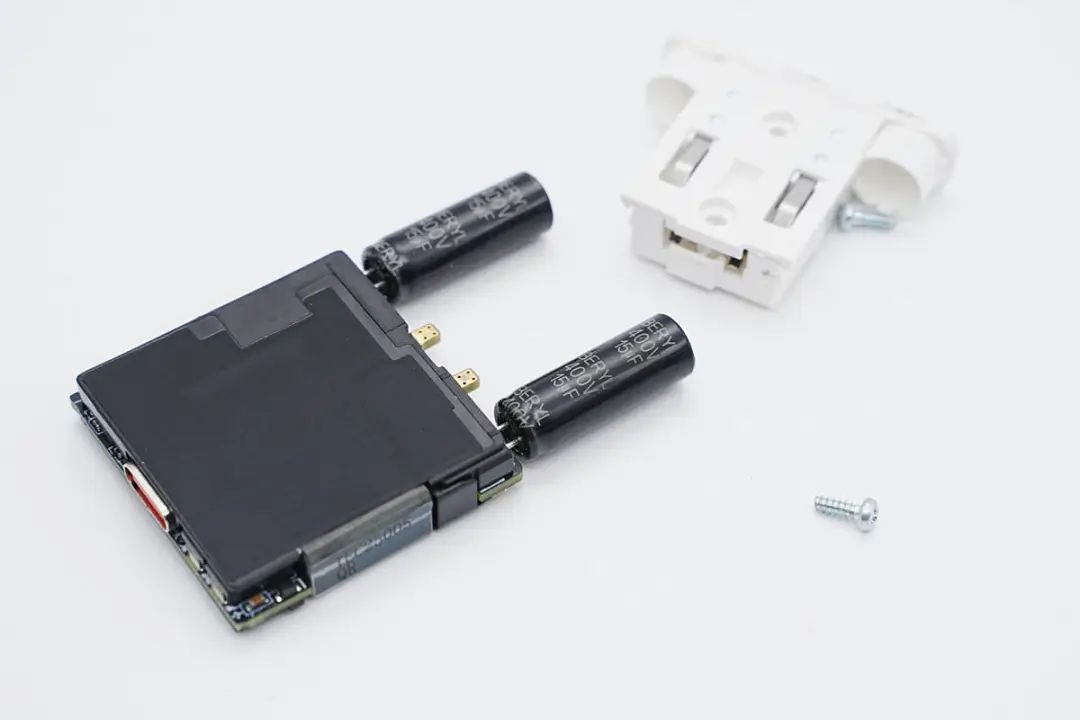

拆下折疊插腳模塊，兩顆電解電容插入折疊插腳模塊中固定。

PCBA模塊和折疊插腳通過PCB鍍金端子與簧片壓接接觸通電。

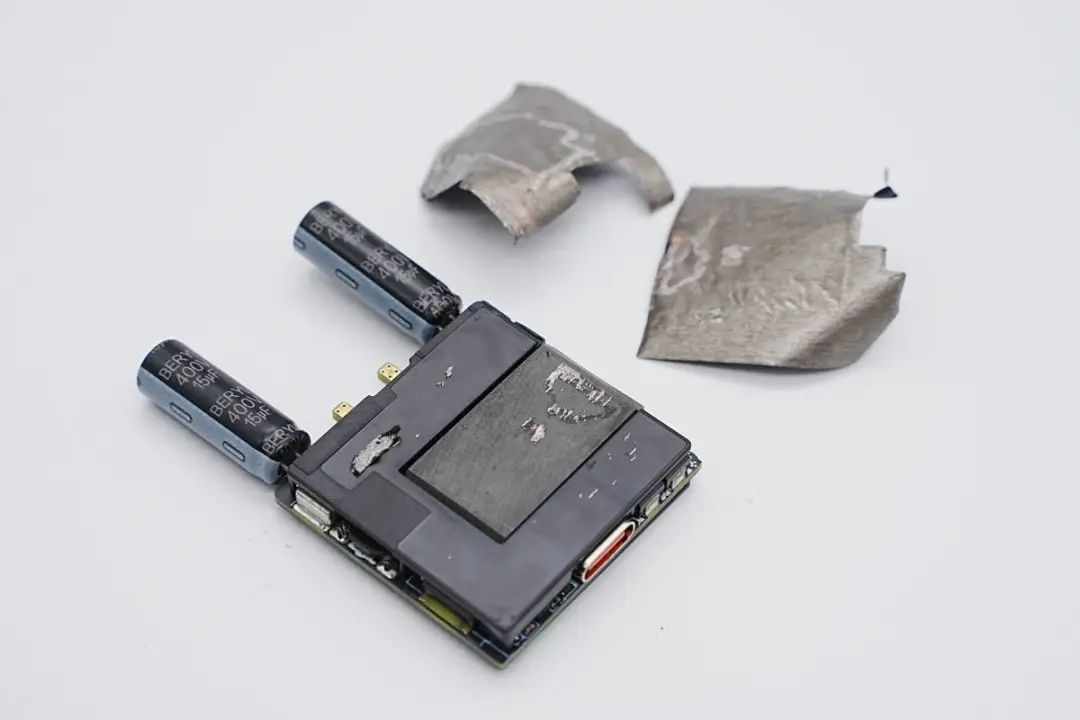

撕下變壓器磁芯和塑料支架上的石墨導熱貼紙。

兩片石墨導熱貼紙?zhí)貙憽?/span>

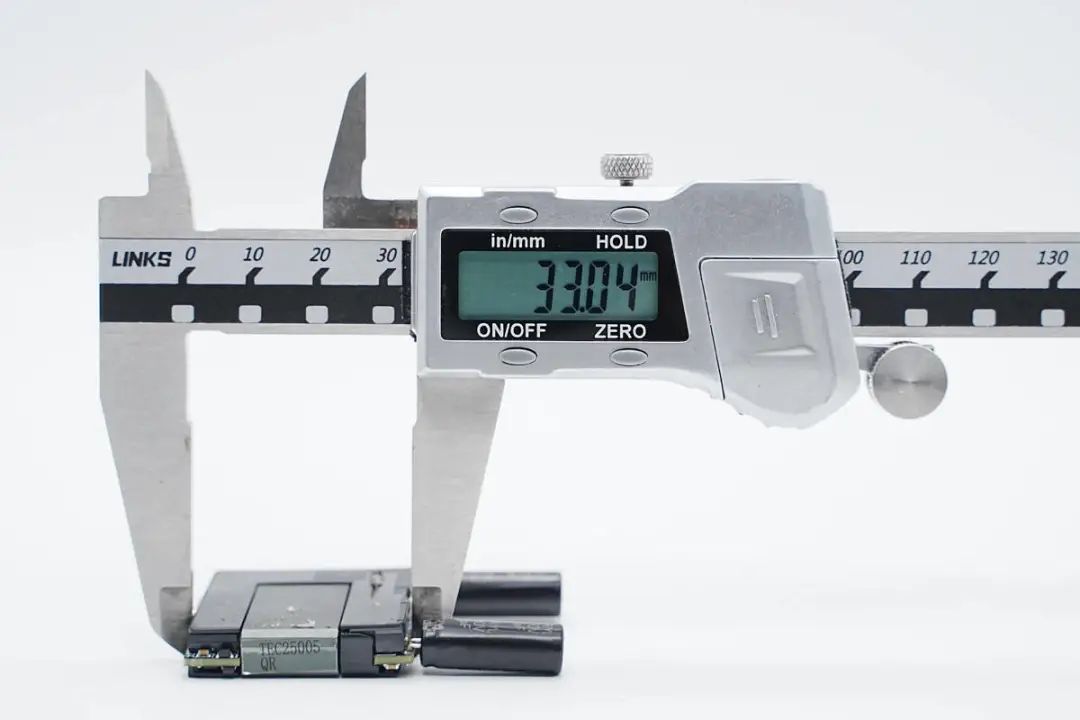

使用游標卡尺測得PCBA模塊長度約為33.04mm，近似為正方形。

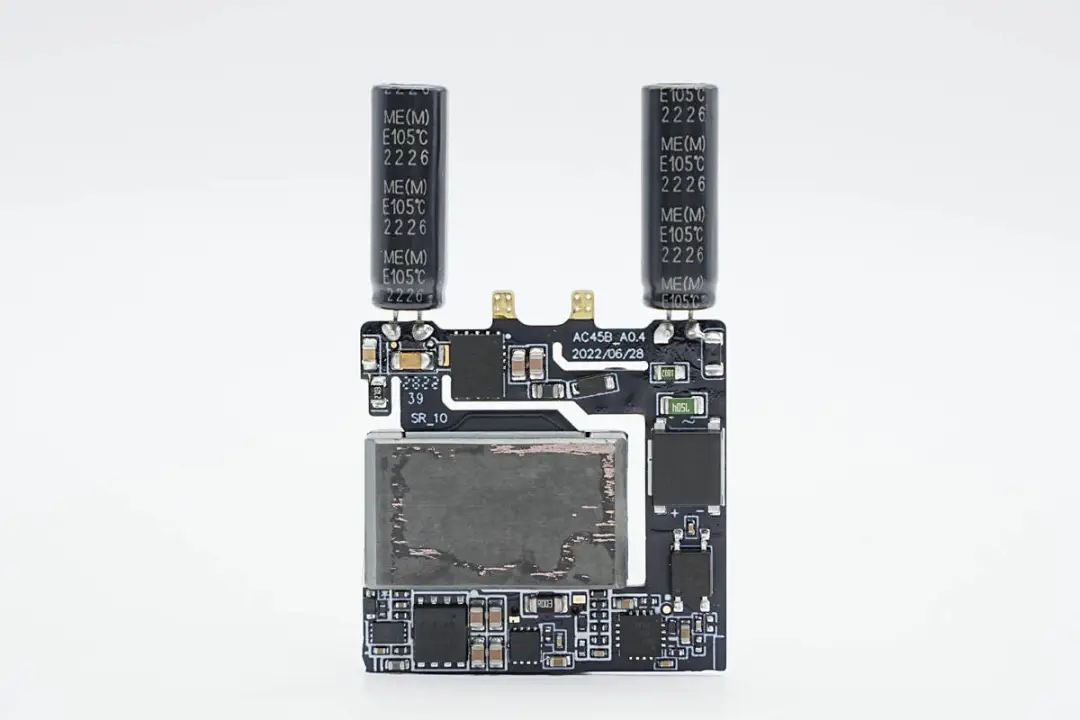

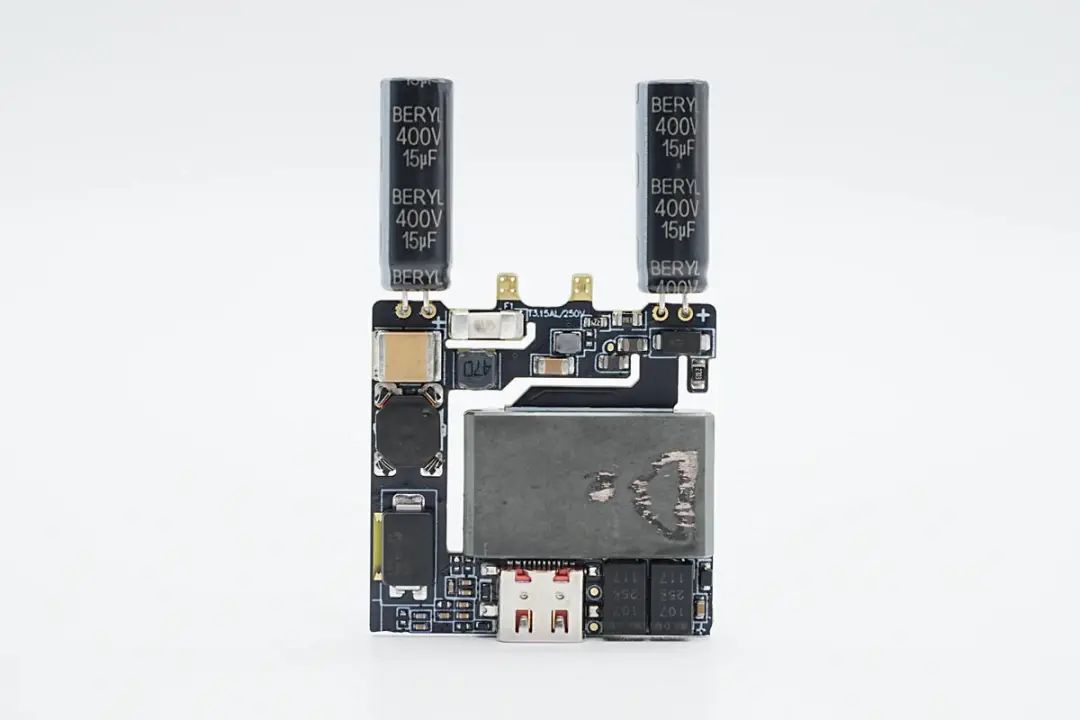

取下PCBA模塊正反面的絕緣塑料支架，開始觀察PCBA模塊。正面頂部焊接兩顆電解電容用于濾波，焊接保險絲，共模電感和安規X2電容，焊接貼片Y電容，USB-C母座和兩顆濾波固態電容。

背面焊接整流橋，氮化鎵合封芯片，光耦，同步整流控制器和同步整流管，協議芯片和VBUS開關管。其中變壓器磁芯通過塑料支架與PCBA絕緣隔離。

酷科45W超薄氮化鎵充電器采用了與65W相同的將平面變壓器制作在PCB上的工藝。相比傳統單獨焊接的平面變壓器來說，工藝更加簡化，散熱效果也更好，大幅提升可靠性。

通過對PCBA模塊的觀察發現，酷科這款45W氮化鎵充電器采用高頻QR開關電源，輸出電壓由協議芯片通過光耦控制調節，實現寬范圍的電壓輸出。下面我們就從輸入端開始詳細了解各個器件的信息。

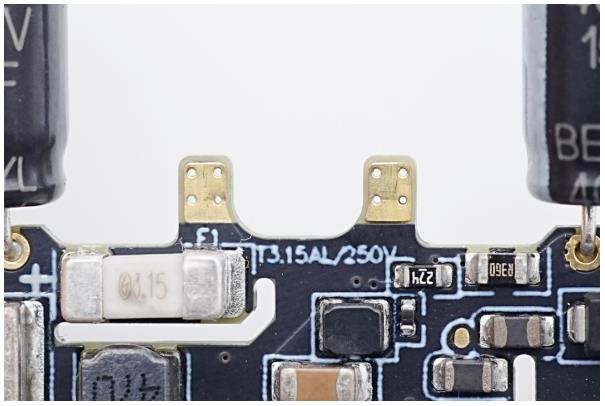

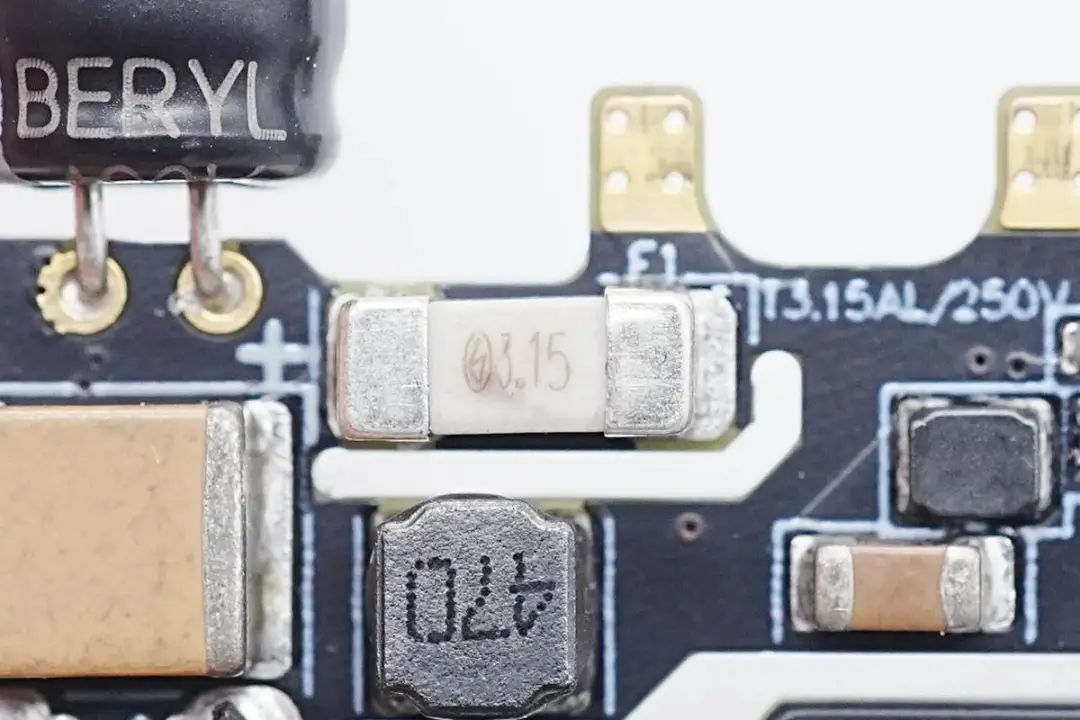

電源輸入首先經過貼片保險絲，保險絲來自貝特電子，規格為3.15A 250V。

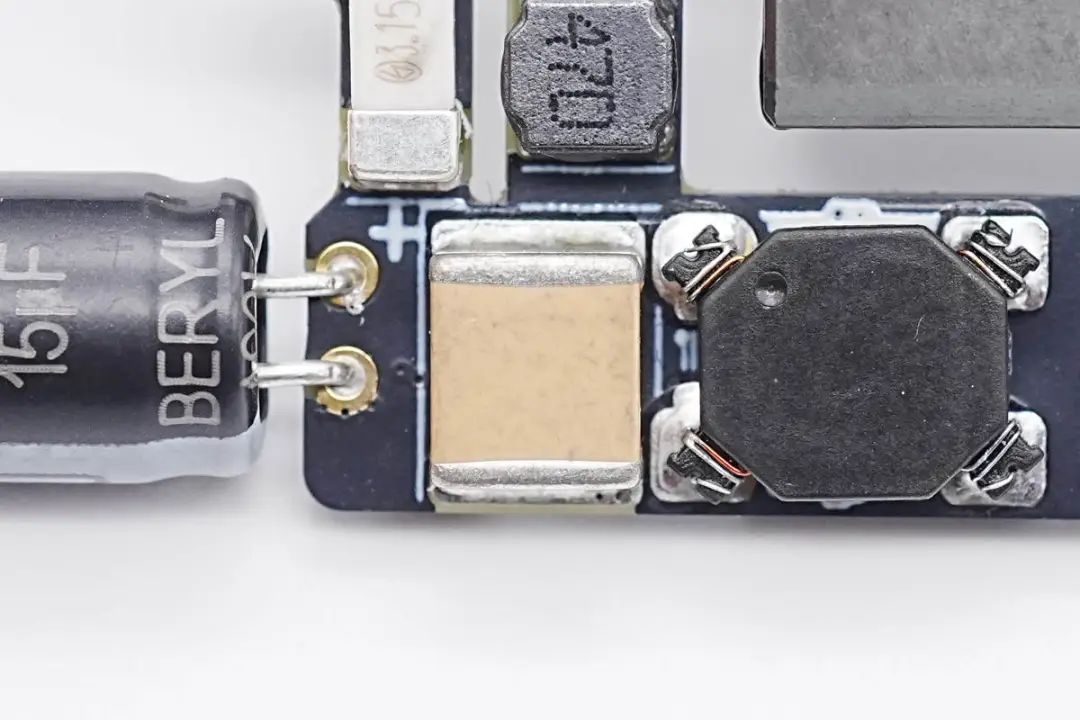

陶瓷安規X2電容采用2220封裝。

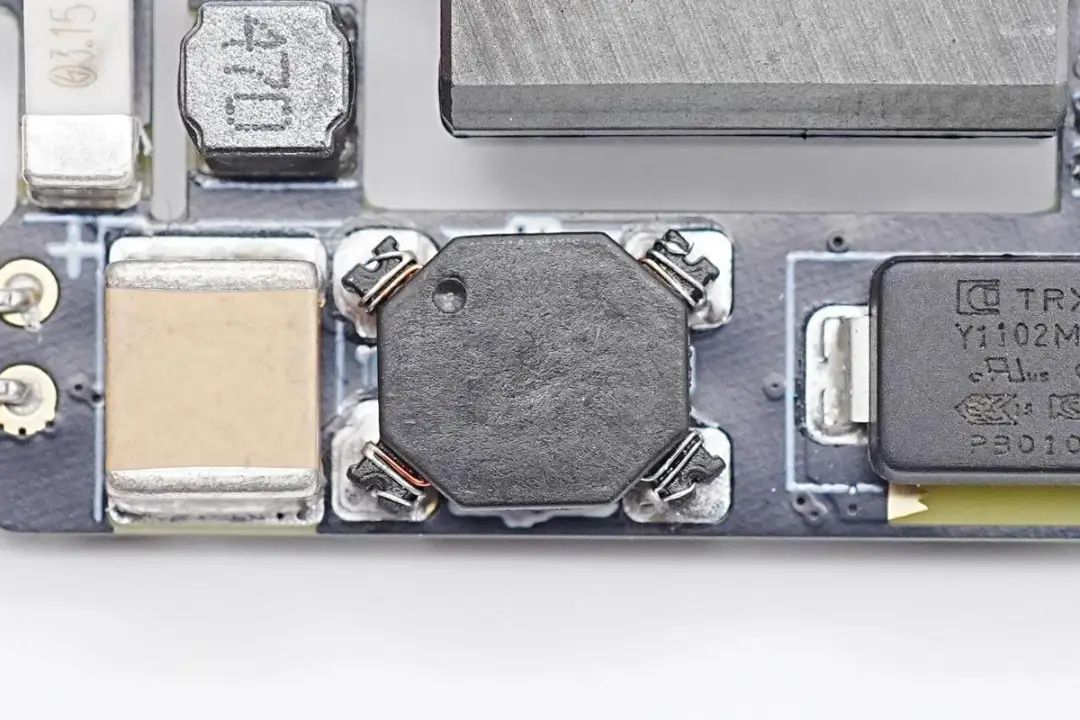

共模電感特寫，貼片焊接。

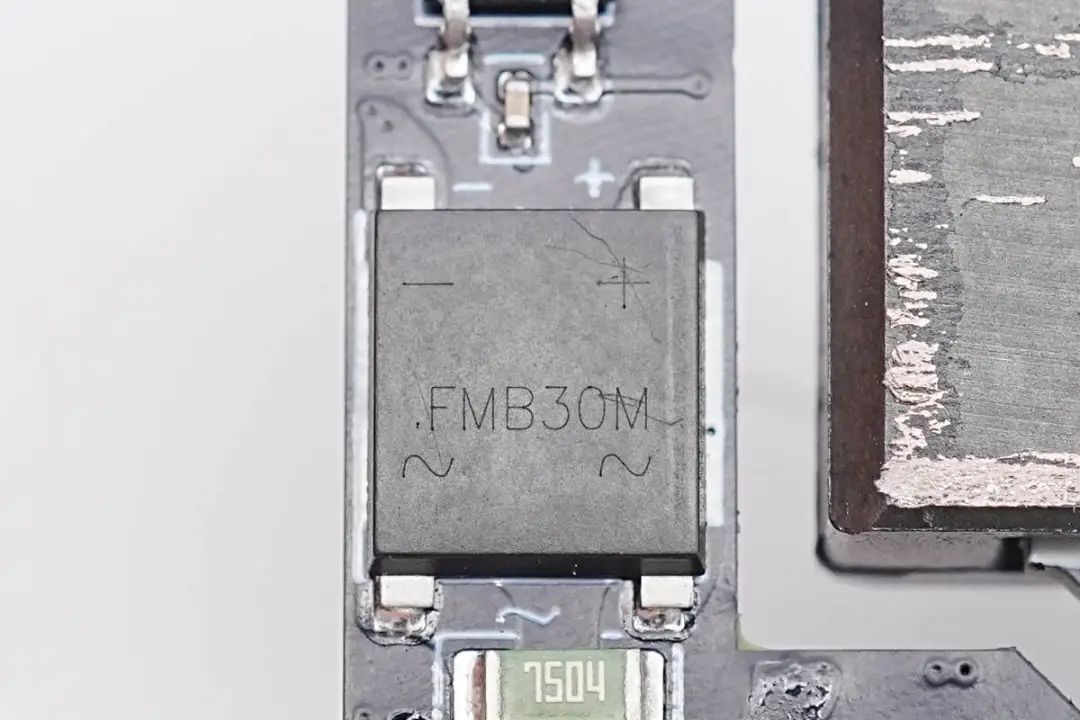

整流橋絲印FMB30M，規格為3A 1000V，用于將交流電轉換成脈動直流電。

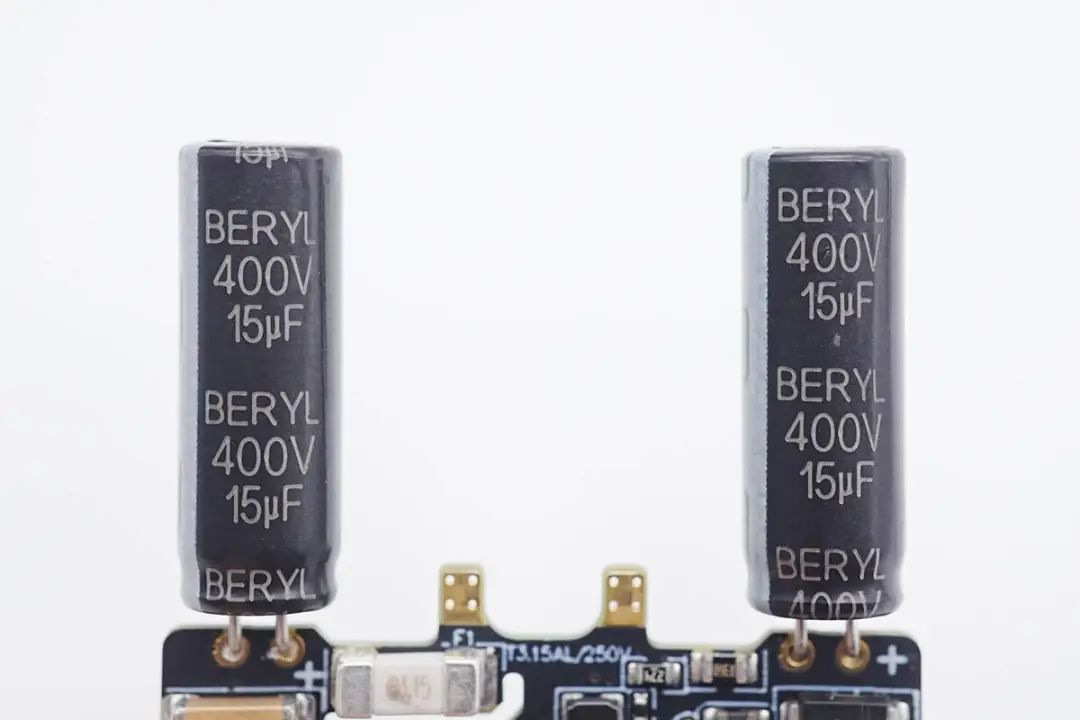

兩顆高壓濾波電容來自BERYL綠寶石，規格均為400V 15μF，焊接在折疊插腳兩側的空間內部，充分利用空間。

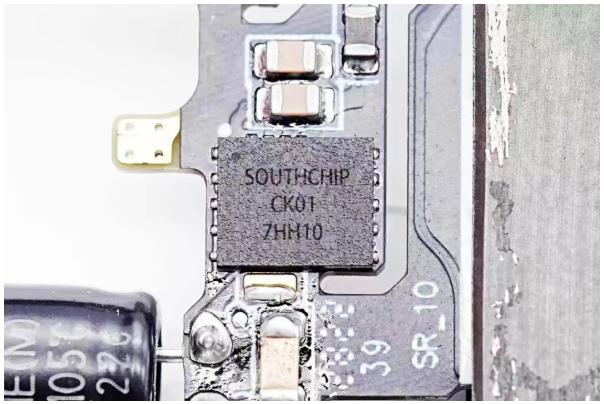

開關電源主控芯片采用南芯半導體的CK01，這是酷科電子與南芯半導體深度合作，定制化開發的產品。

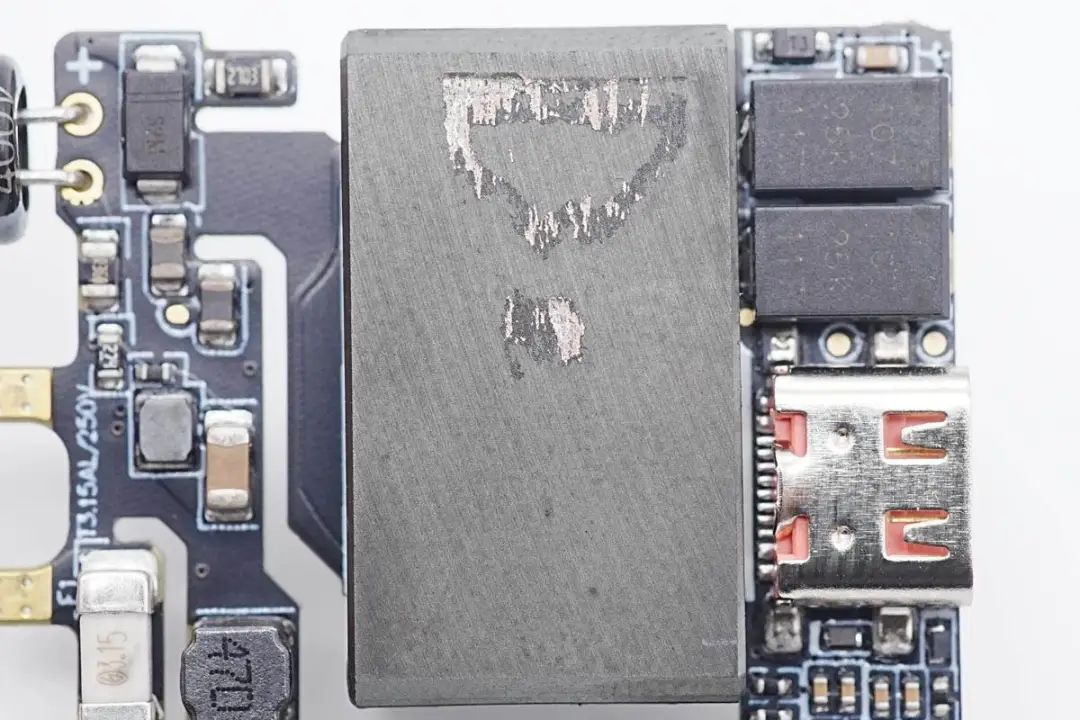

平面變壓器磁芯特寫。

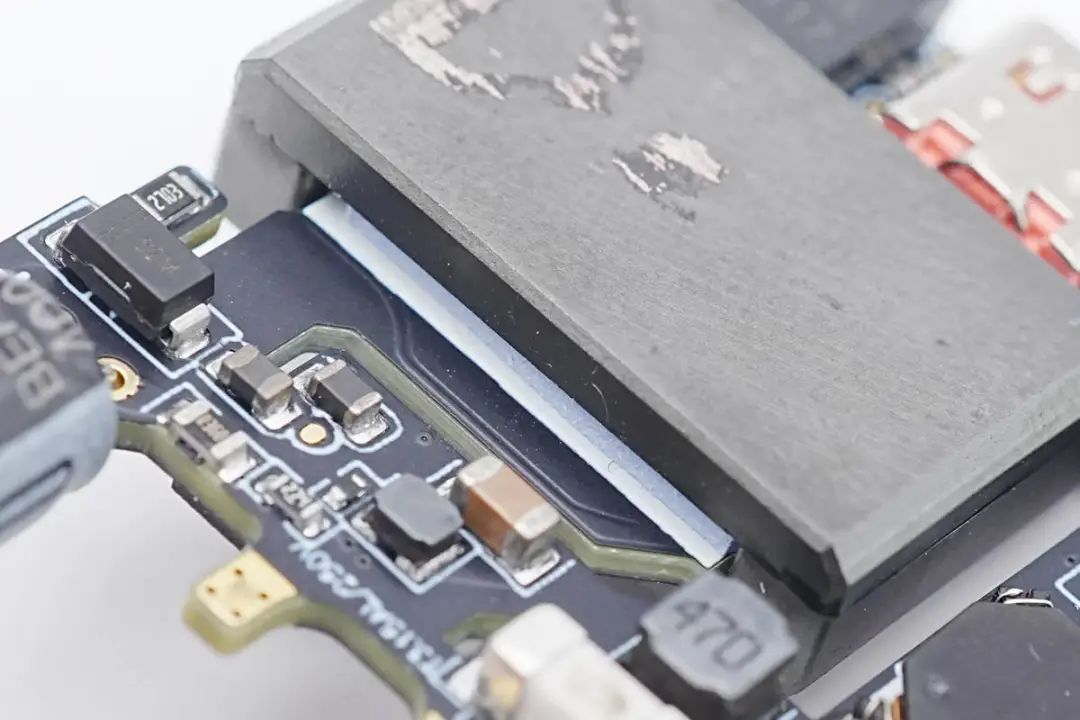

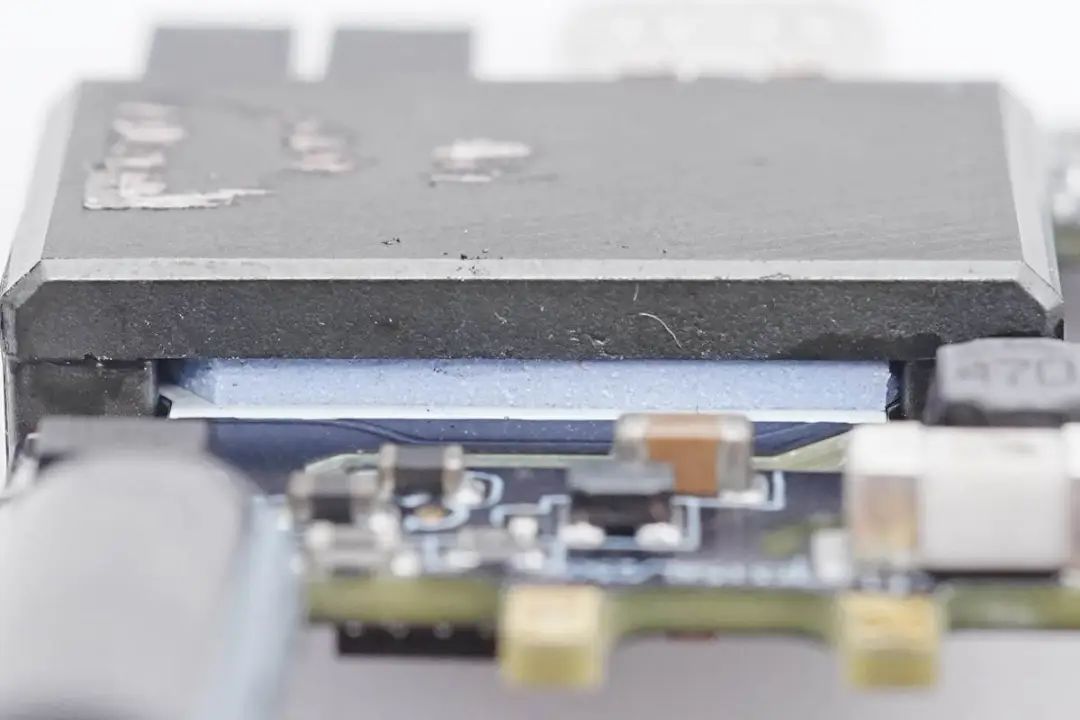

平面變壓器磁芯與PCB之間墊有導熱墊。

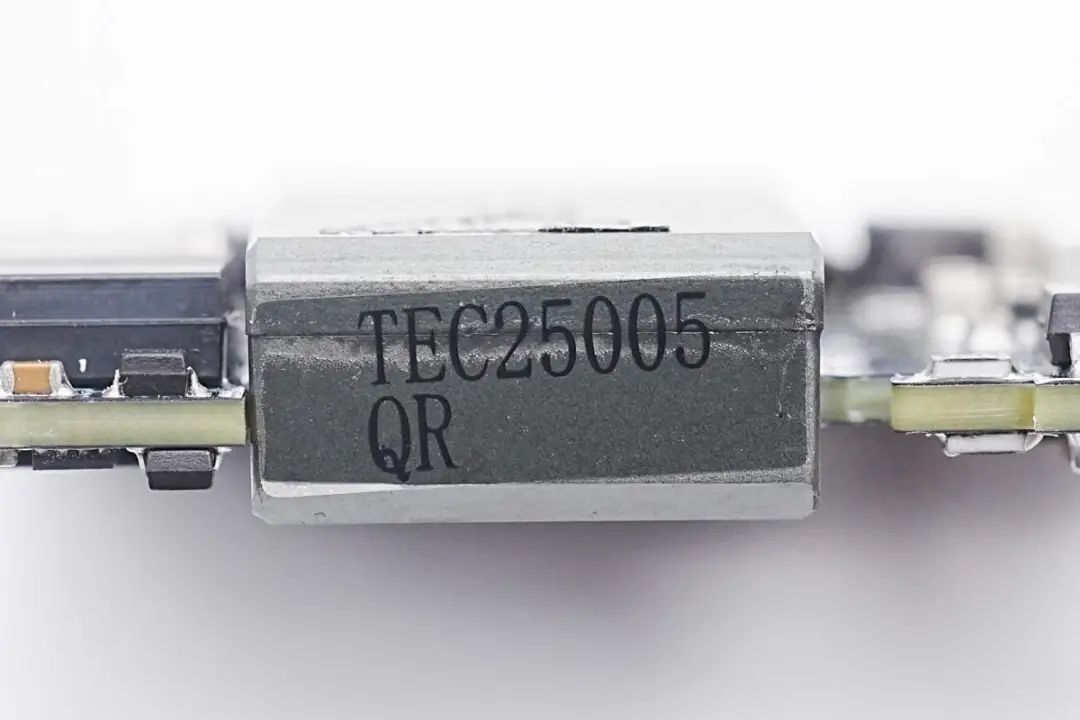

平面變壓器由充電器PCB制成，磁芯側面貼有標簽，印有TEC25005 QR字樣。

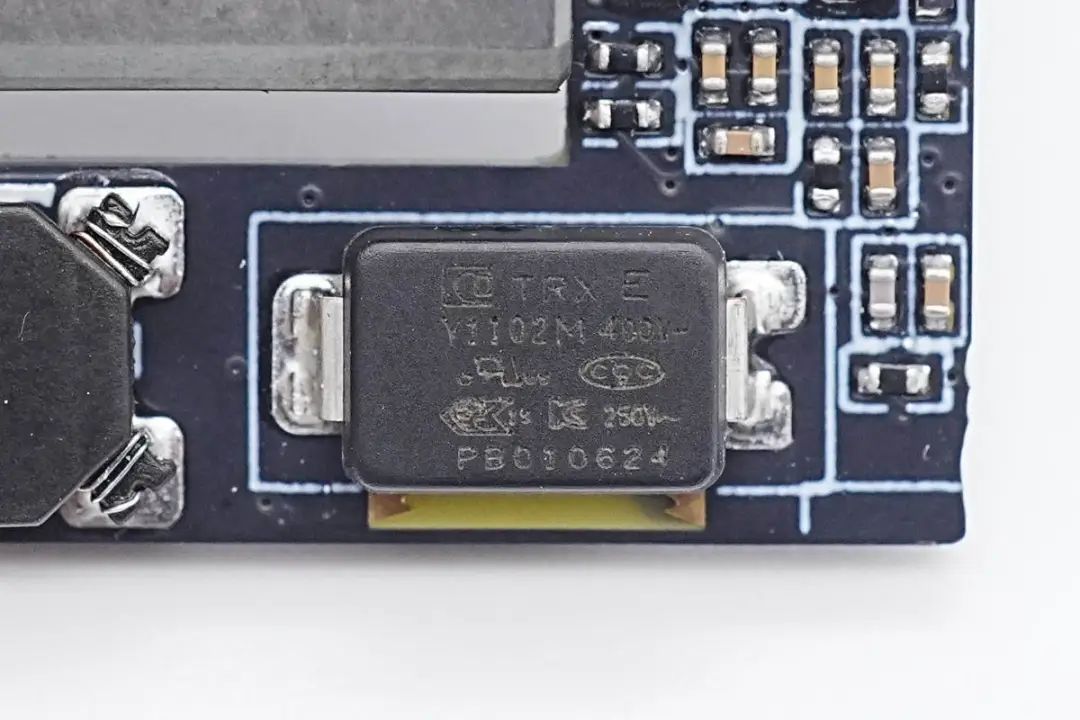

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號TMY1102M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

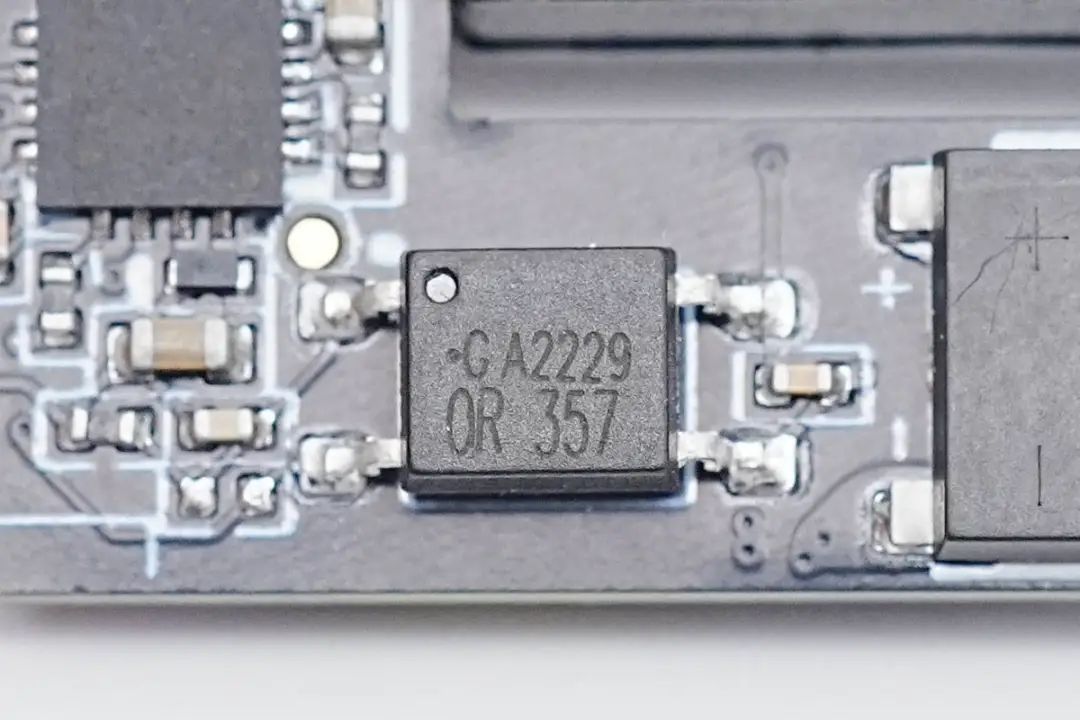

奧倫德 OR357光耦用于輸出電壓反饋調節。

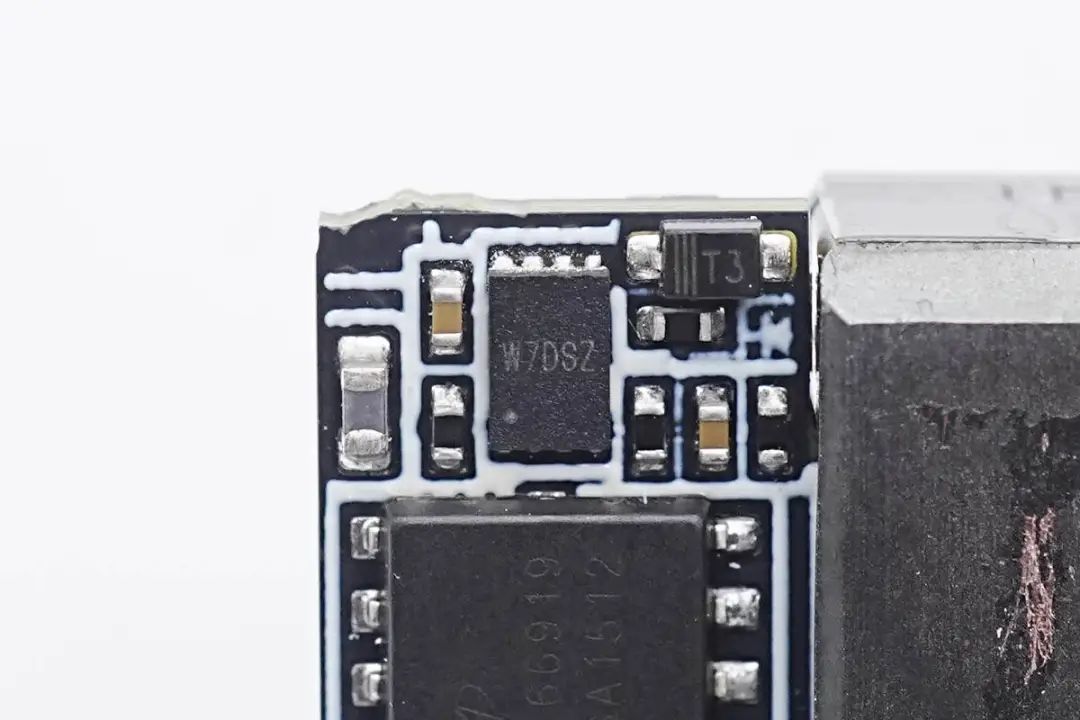

同步整流控制器來自矽力杰，絲印W7，實際型號為SY5238，是一顆支持QR反激和矽力杰私有ZVS反激的同步整流控制器，具備自適應的柵極電壓控制，采用DFN2*3-8封裝。

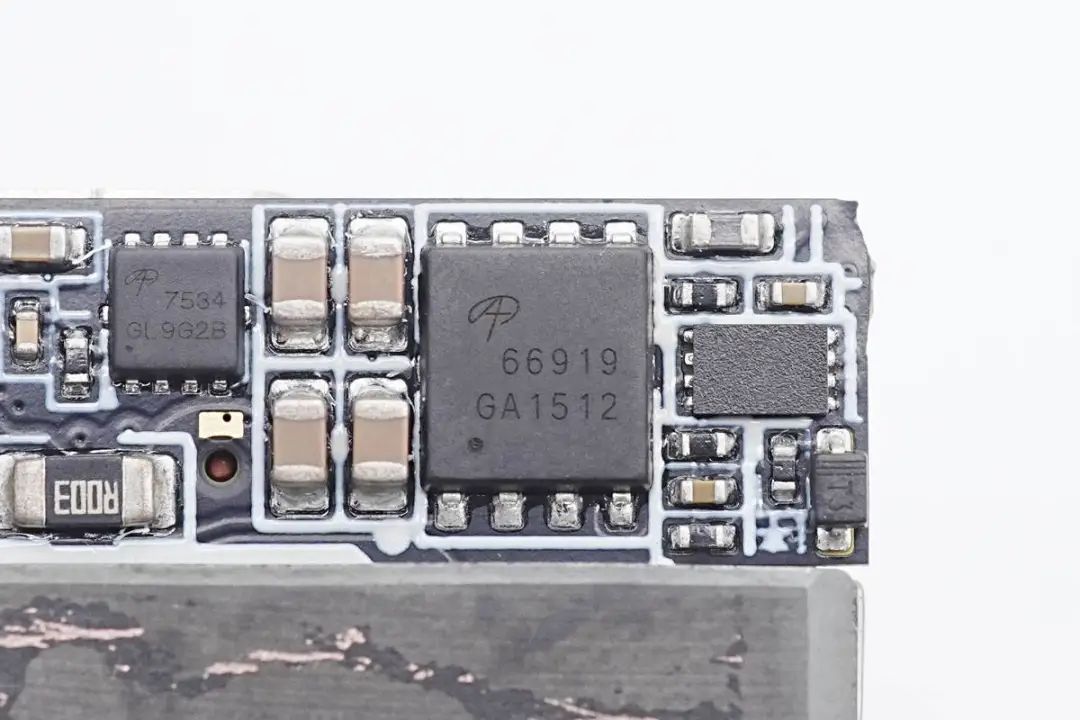

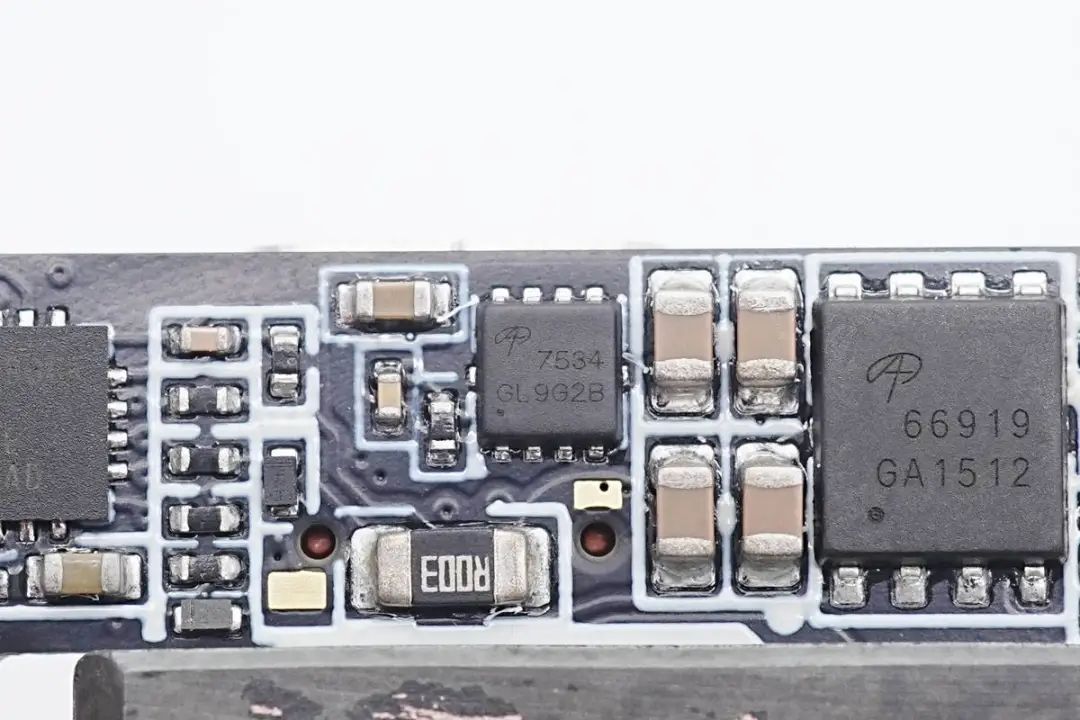

同步整流管來自AOS萬代，型號AONS66919，是一顆耐壓100V的NMOS，導阻為4.8mΩ，采用DFN5*6封裝。

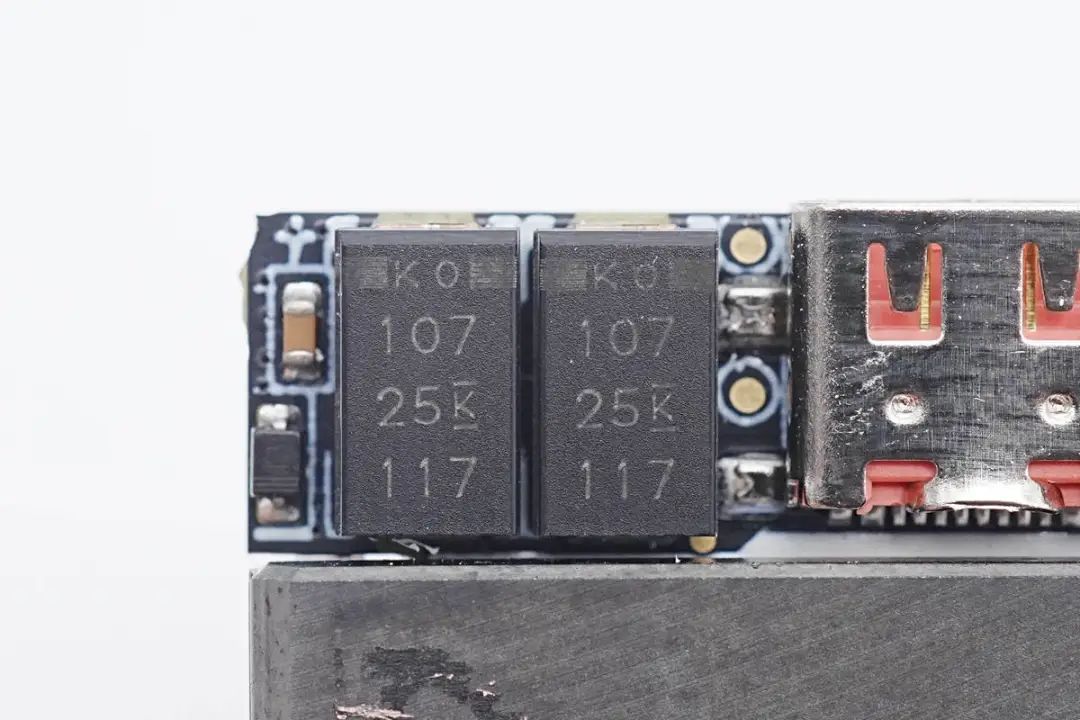

兩顆輸出濾波電容來自KEMET基美，為鉭聚合物電容，規格為100μF 25V，貼片封裝。

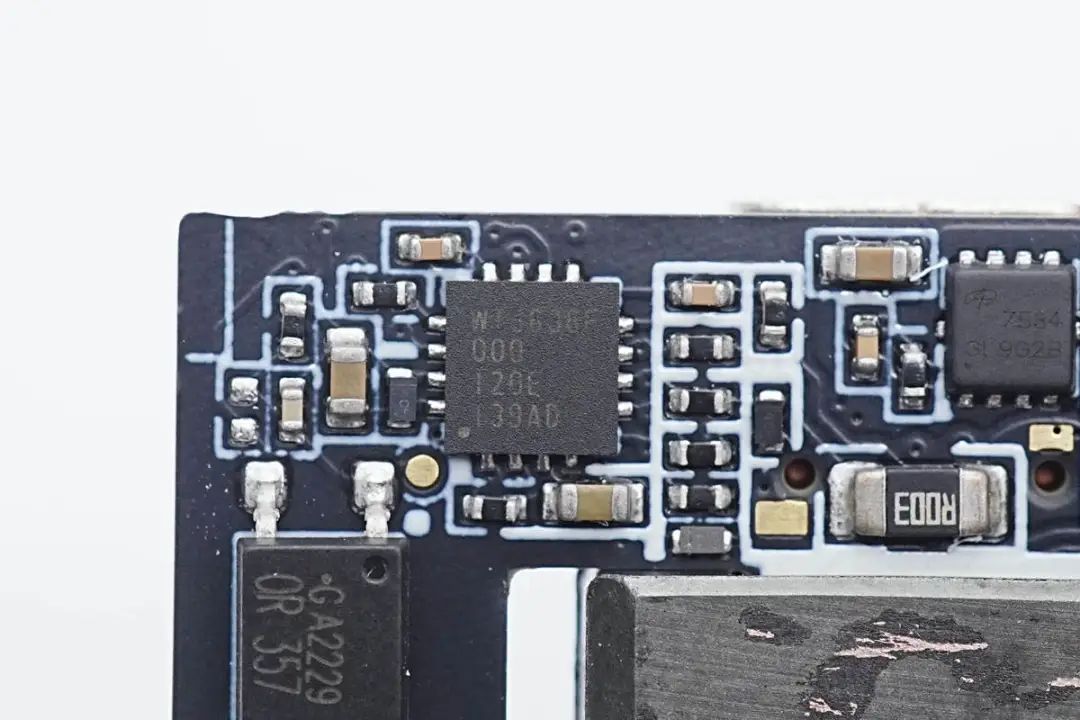

USB PD協議芯片采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據線的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

輸出VBUS開關管來自AOS萬代，型號AON7534，NMOS，耐壓30V，導阻4.1mΩ，采用DFN3*3封裝。

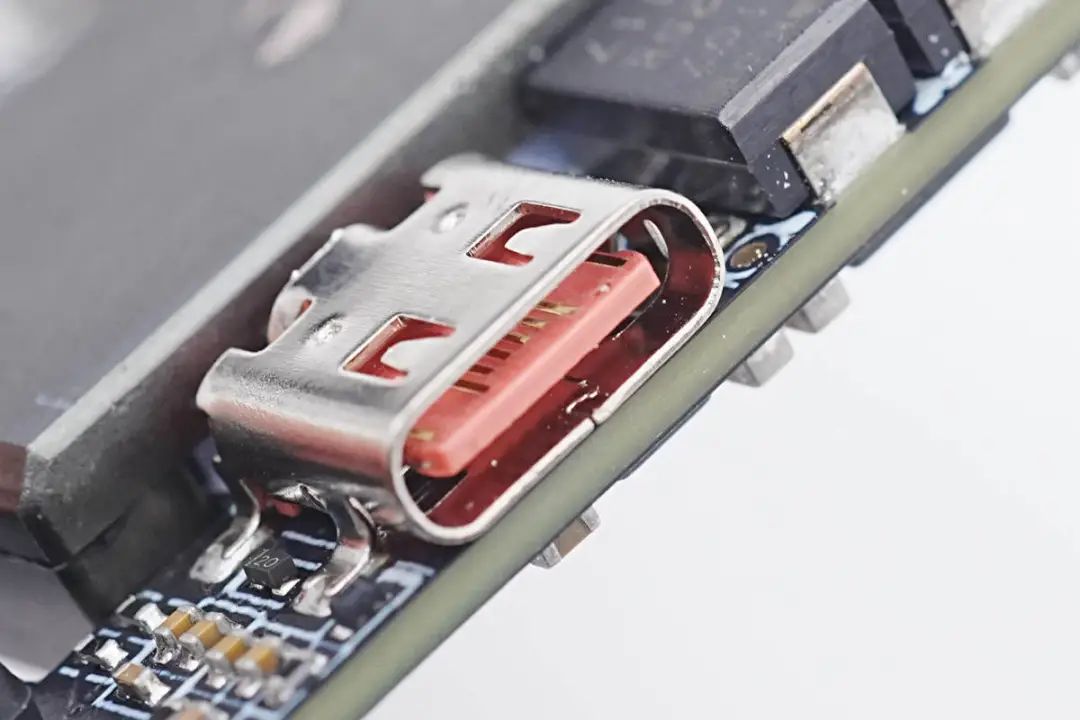

輸出USB-C母座采用貼片焊接固定，橙色膠芯不漏銅。

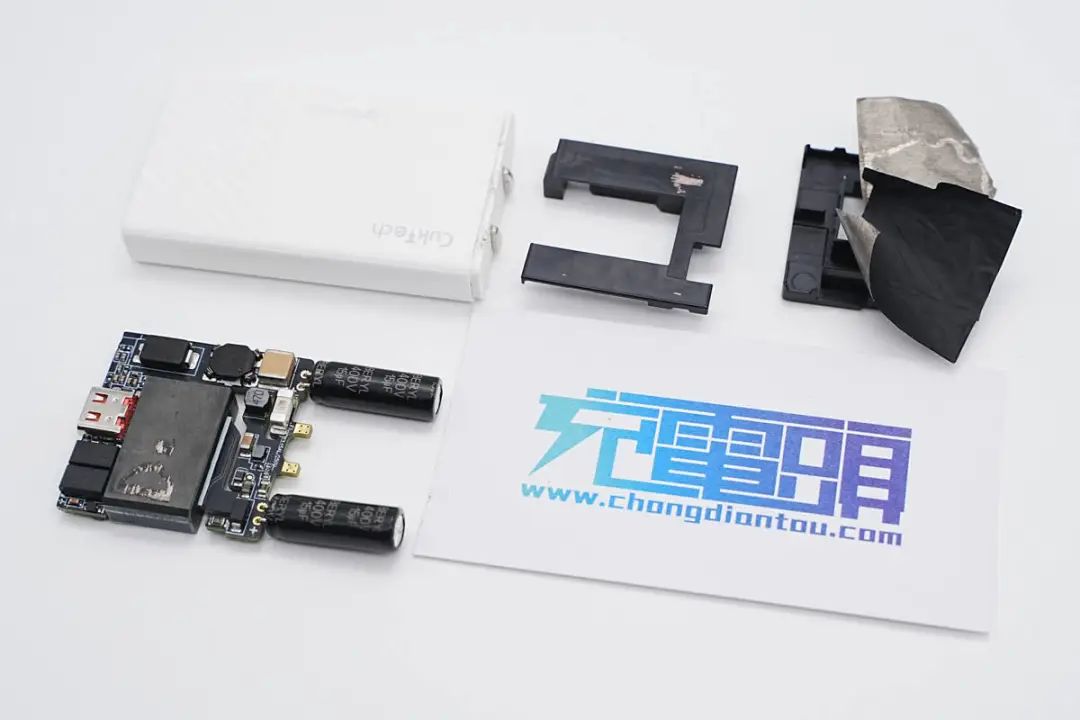

全部拆解完畢，來張全家福。

充電頭網拆解總結

酷科Lighter 45W超薄氮化鎵充電器采用平面變壓器和氮化鎵技術，體積非常小巧。折疊插腳方便收納，可以放在隨身小包里，作為主力充電器的補充。充電器支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充協議，具備5-20V齊全電壓檔位，滿足筆記本電腦充電需求，對安卓手機充電也有很好的體驗。

充電頭網通過拆解了解到，酷科這款45W充電器采用南芯合封氮化鎵芯片CK01，具有集成度高，外圍元件少等優勢，非常適合高功率密度的氮化鎵快充應用。同步整流控制器來自矽力杰，型號SY5238，搭配使用AOS同步整流管。輸出電壓由偉詮WT6636F協議芯片通過光耦反饋調節。

充電器內部高壓電解電容與折疊插腳交錯布置，充分利用空間。PCBA模塊采用塑料支架絕緣，變壓器磁芯采用石墨導熱貼片散熱，將快充發熱充分散發。高壓電解電容來自綠寶石，輸出濾波電容采用基美鉭聚合物電容，內部結構緊湊，用料扎實。
