聯想最近推出了第三代口紅氮化鎵電源的三款全新配色，分別為奶油青提綠，西梅蘇打紫，海鹽芝士藍，為傳統非黑即白的原裝充電器市場帶來顏值擔當。第三代口紅電源采用突破性創新設計，僅有44CC的體積，卻能提供65W的輸出能力，功率密度高達1.47W/cm3 ，實現了體積與性能的平衡。

充電頭網拿到了新配色的第三代口紅氮化鎵電源，下面就進行拆解，一起來看看內部設計有沒有變化。

此前充電頭網還拆解過聯想ThinkBook迷你65W 1A1C氮化鎵充電器、聯想thinkplus 135W雙C口氮化鎵充電器、聯想YOGA 130W雙USB- C口快充、聯想拯救者135W氮化鎵快充充電器等產品，歡迎查閱。

thinkplus迷你65W氮化鎵快充開箱

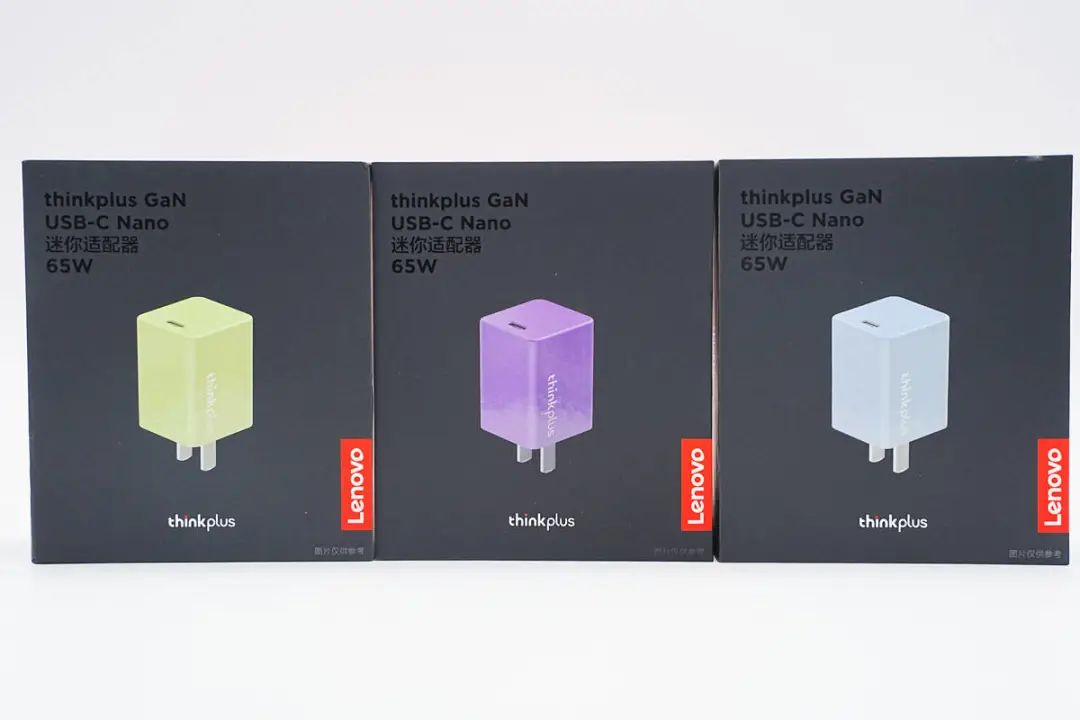

包裝盒整體高端大氣，頂部印有聯想thinkplus品牌、充電器名稱以及外觀圖，配色與充電器實物相符，方便選購。

底部是鮮艷的紅色配色，印有產品賣點、參數以及制造商信息等。

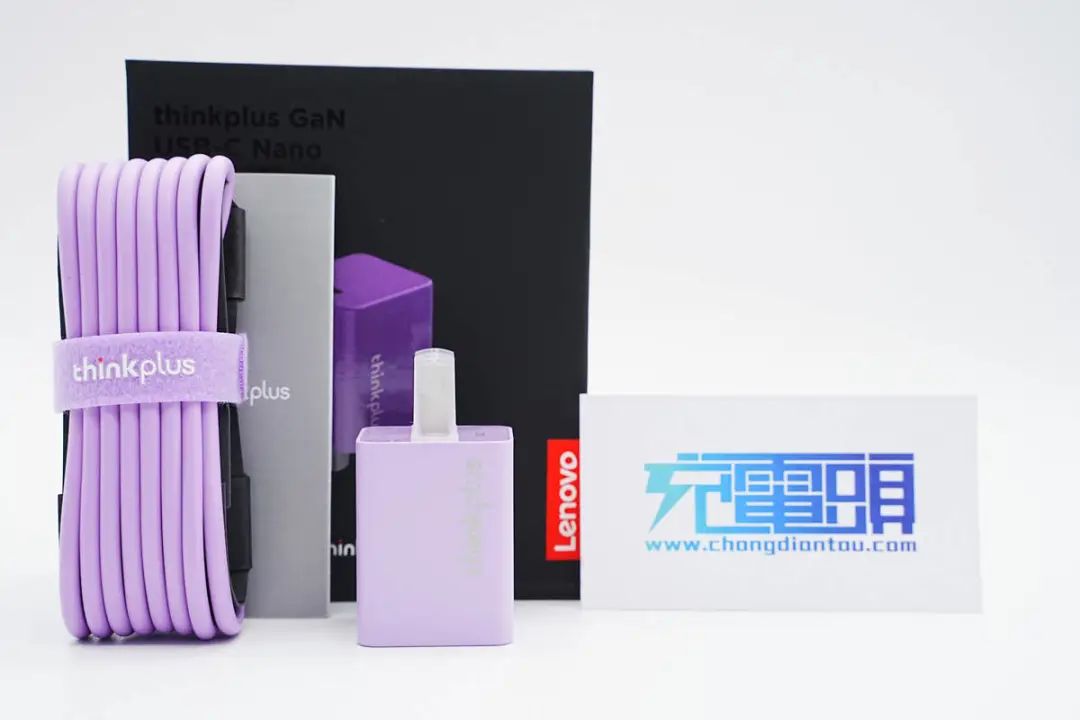

此次拆解的是西梅蘇打紫配色款，包裝內含充電器、數據線以及使用說明書。

附帶數據線也是專門定制與充電器相同的配色，誠意滿滿。

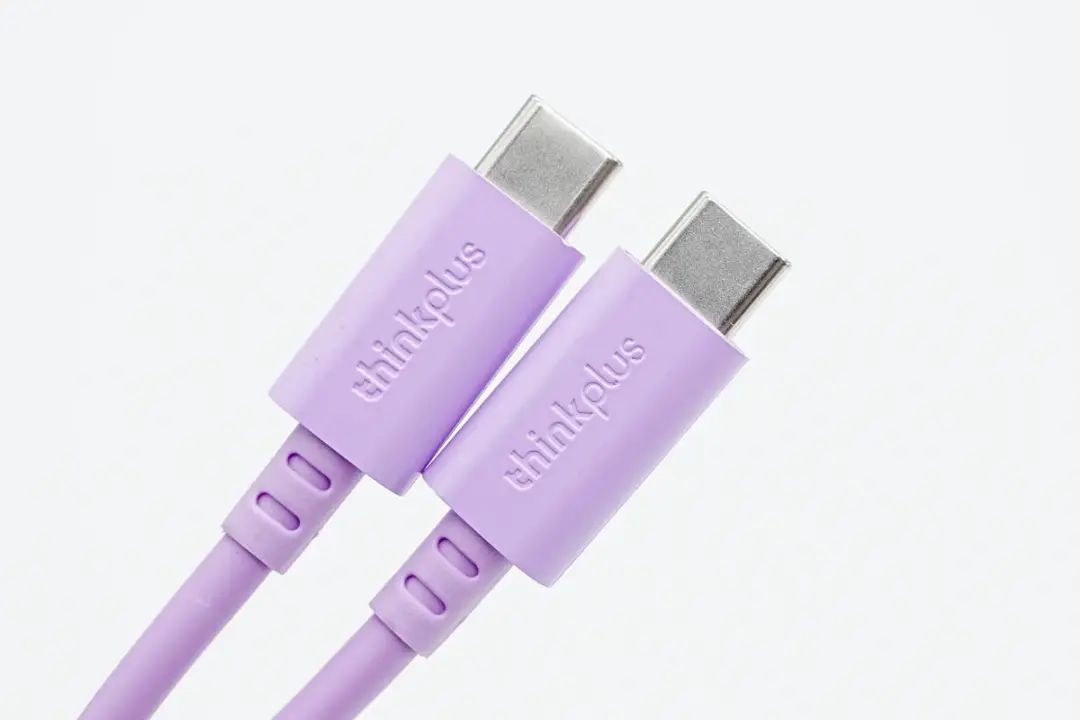

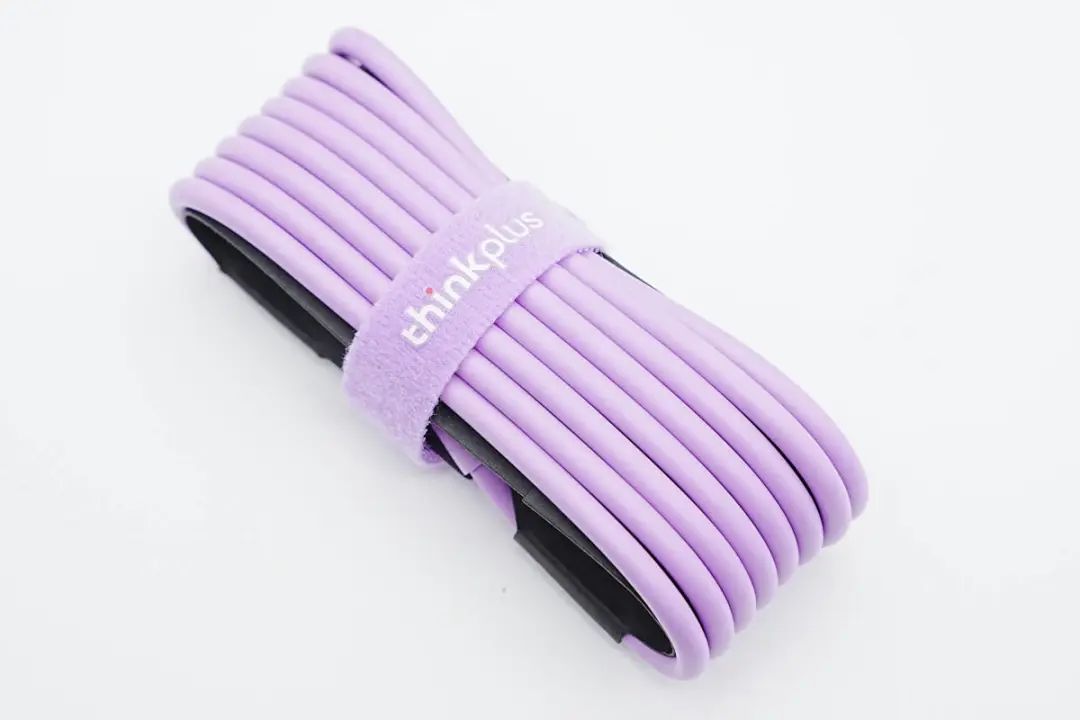

線纜做了抗彎折保護設計，兩端外殼上凹印thinkplus品牌。

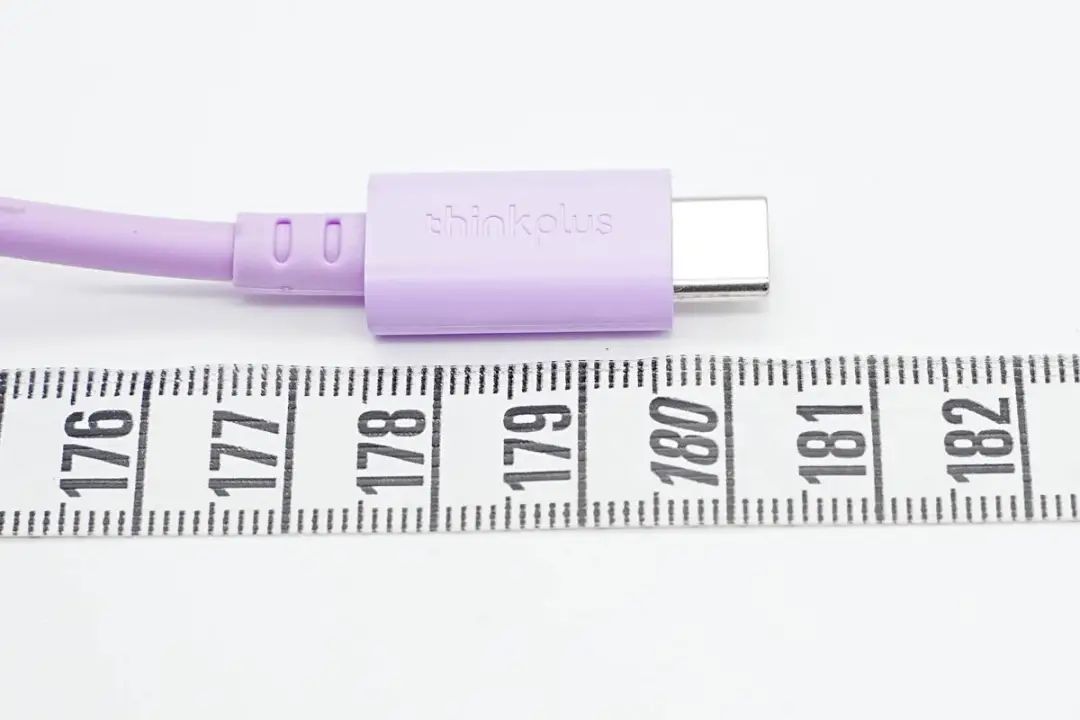

線纜長度達到了1.8米，對手機和筆電用戶都非常友好。

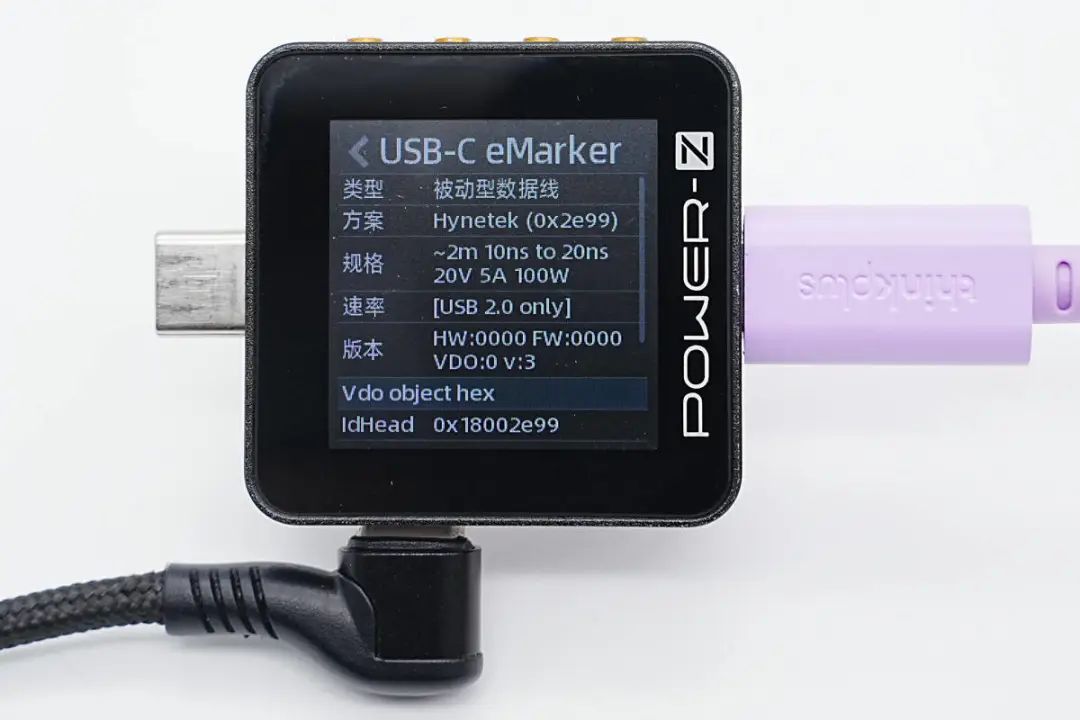

使用ChargerLAB POWER-Z KM002C測得線纜電力傳輸能力為20V5A，支持100W PD快充。

相較此前拆解的經典黑色款，新品外觀設計并無變化，只是外殼配色方面更加豐富，給了男女老少更多的選擇空間，也體現了聯想始終將消費者的需求放在第一位。

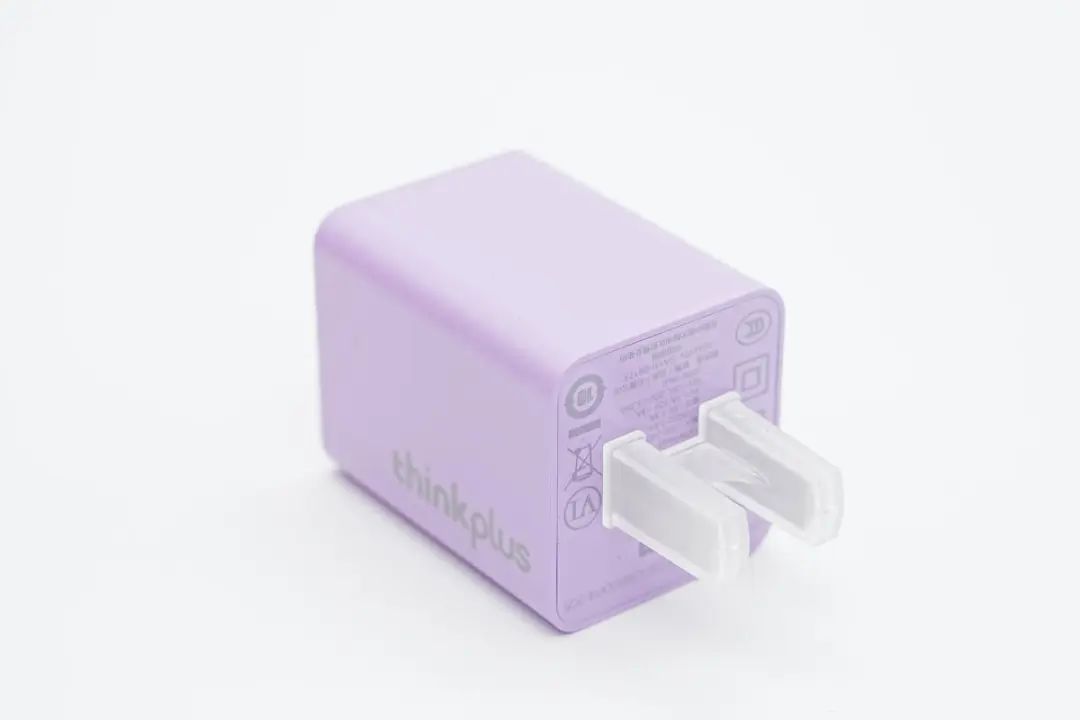

充電器插腳外套塑料殼保護，細節講究。

取掉塑料殼可以看到充電器采用的是固定國標插腳。

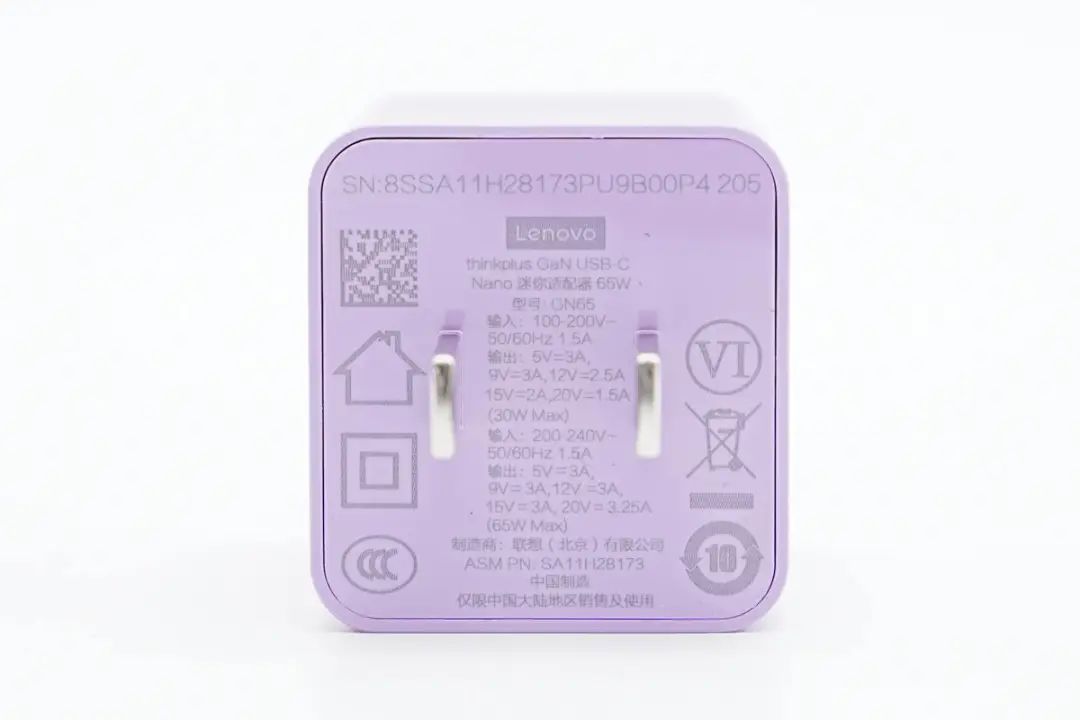

輸入端外殼上印有充電器參數

型號：GN65

輸入：100-200V~50/60HZ 1.5A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）

輸入：200-240V~50/60HZ 1.5A

輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

制造商：聯想（北京）有限公司

充電器已經通過了CCC認證以及VI級能效認證。

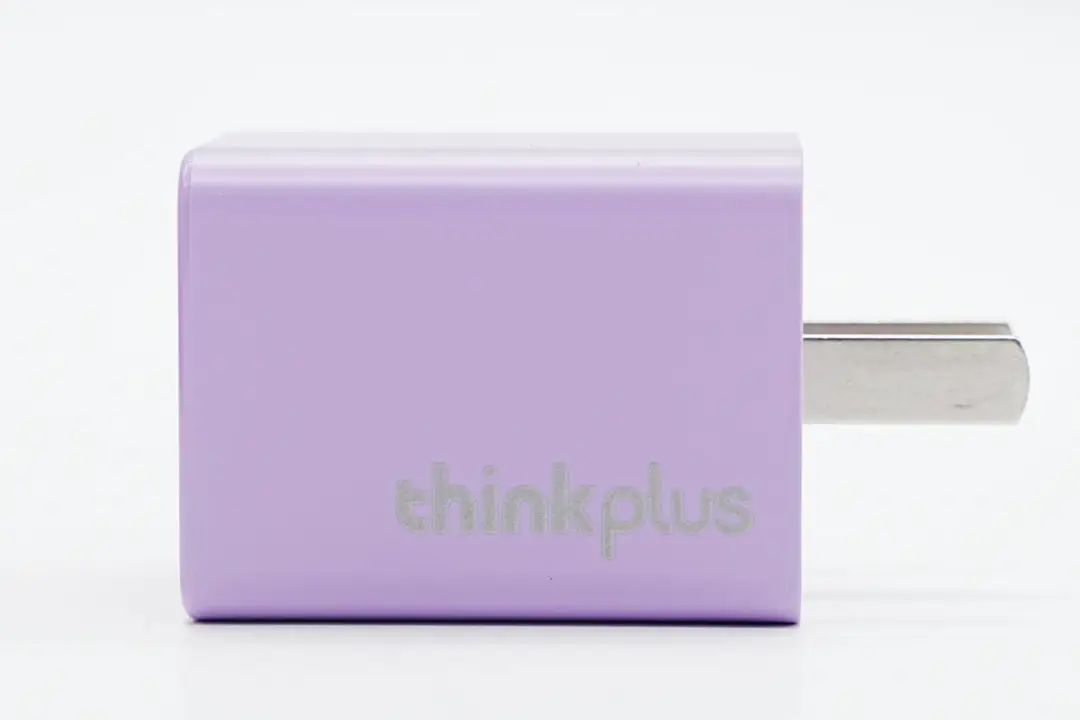

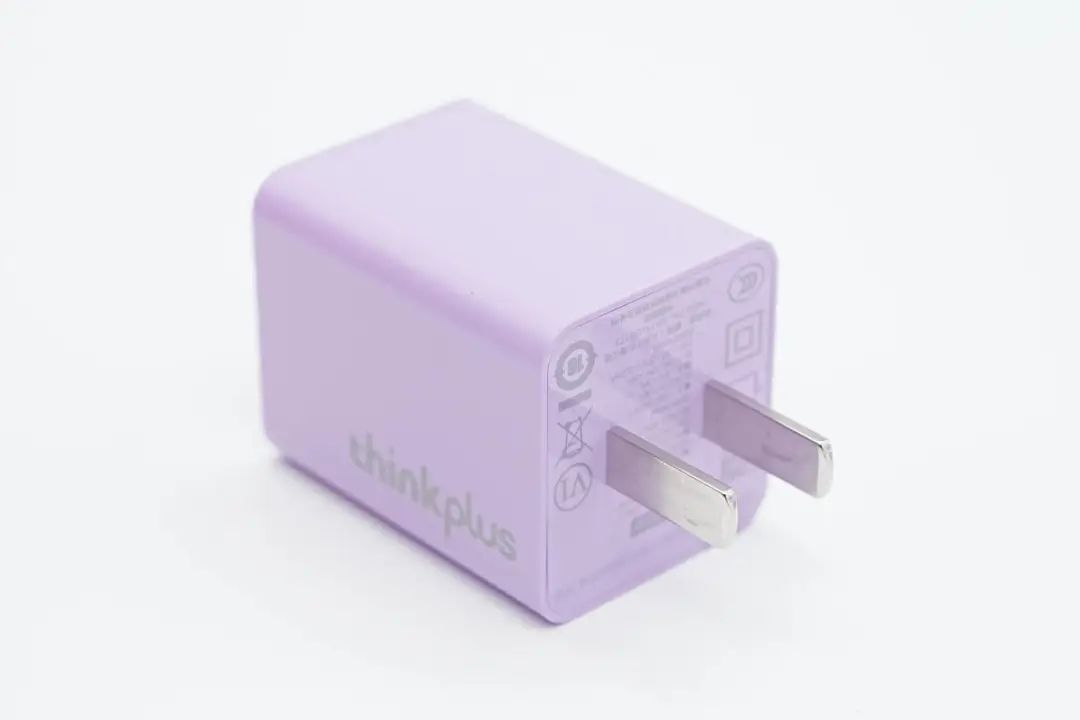

機身一側印有thinkplus品牌。

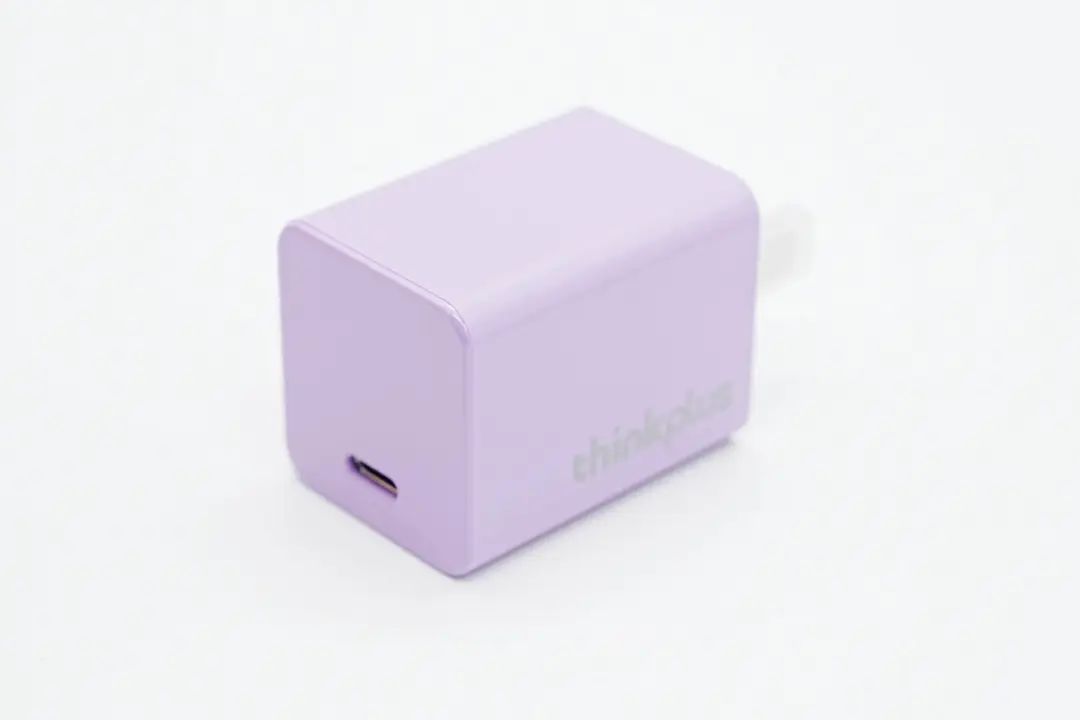

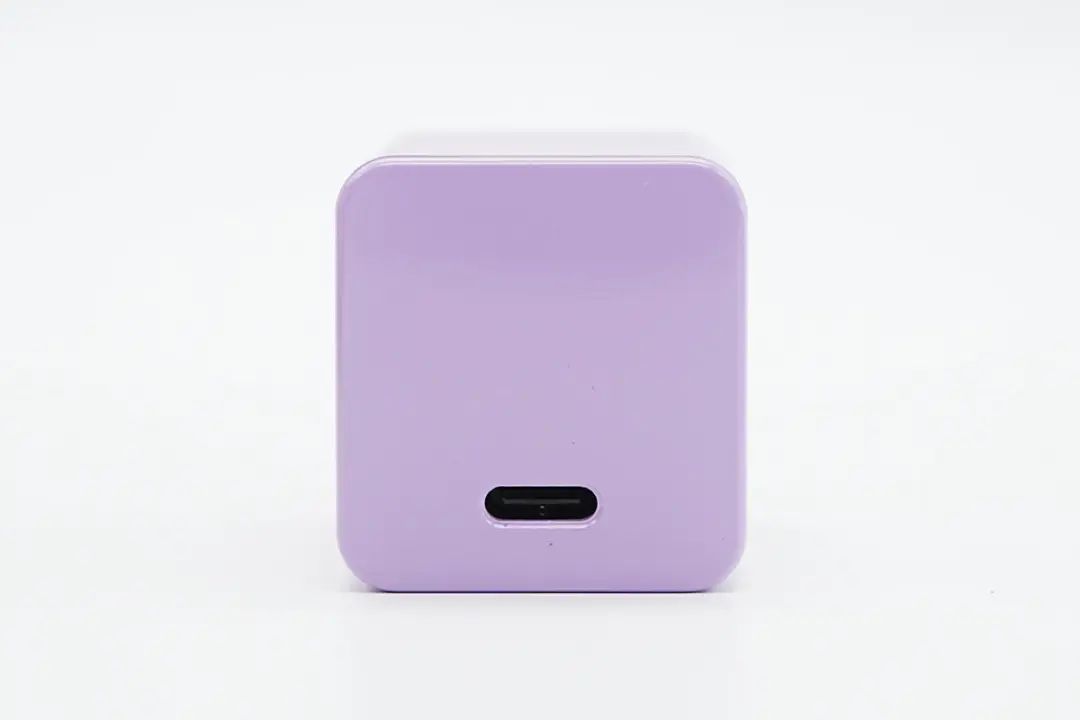

機身頂面配有單USB-C接口。

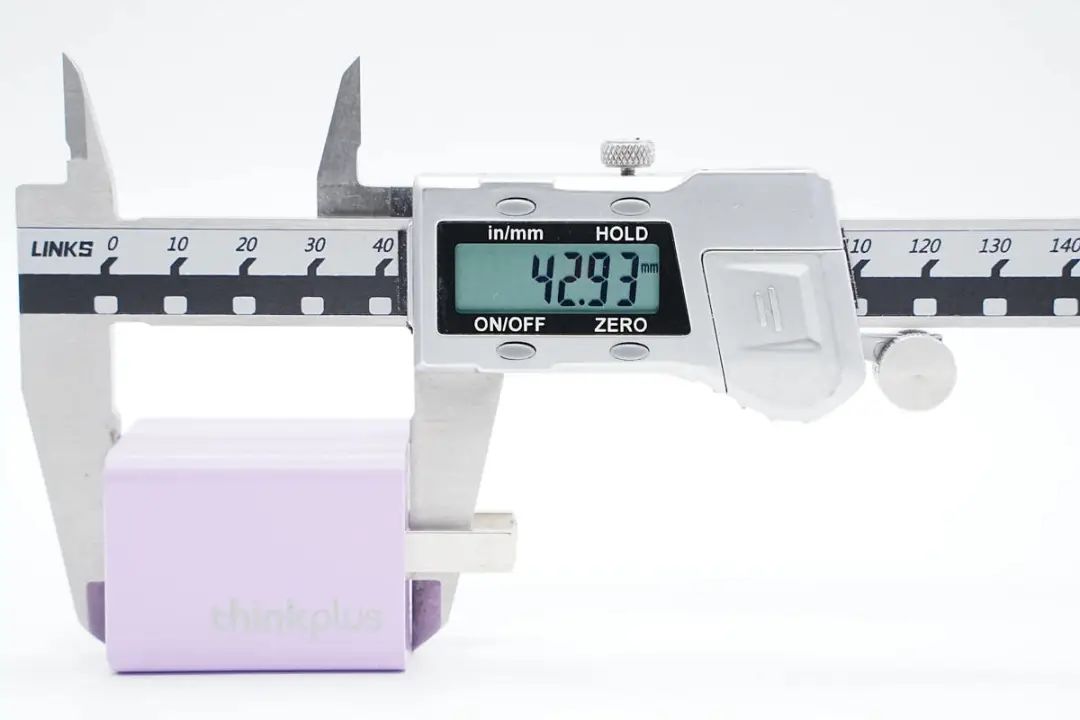

測得充電器機身高度為42.93mm。

寬度為31.03mm。

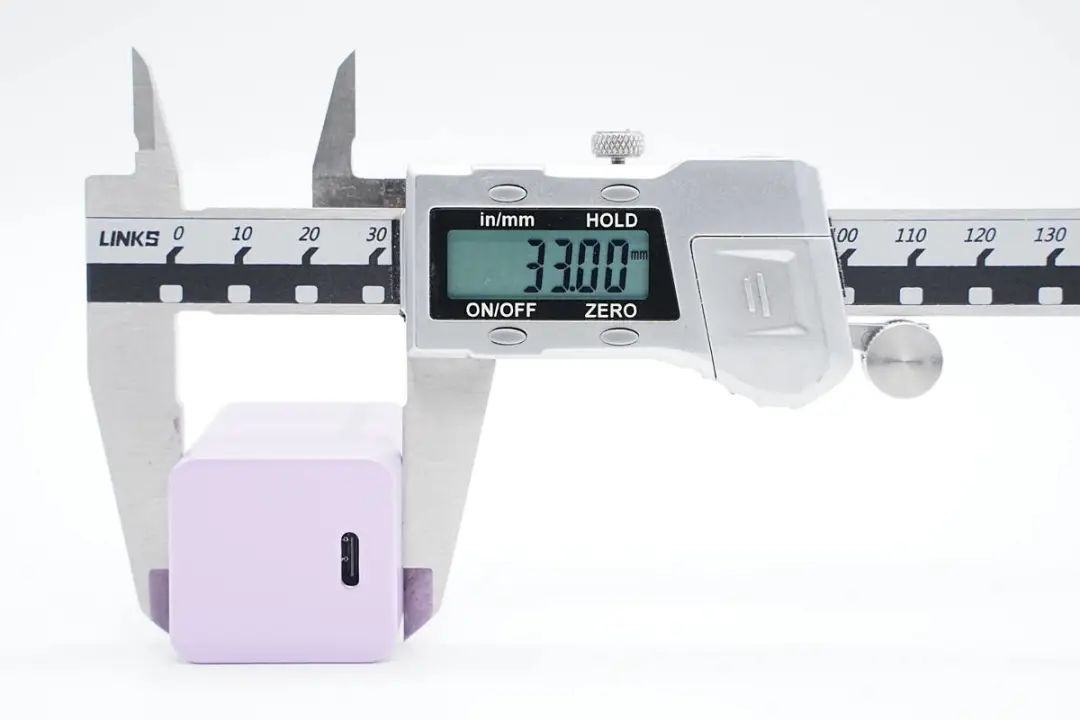

厚底為33mm，通過三維算得充電器功率密度約為1.47W/cm3。

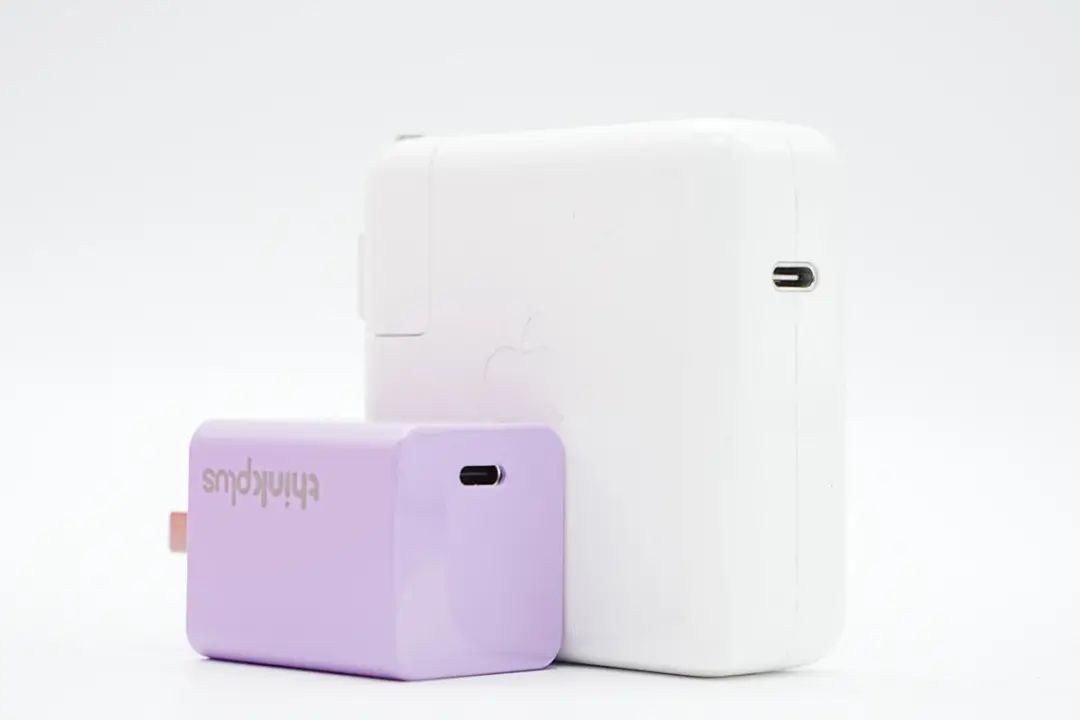

和蘋果61W充電器對比，體積優勢非常大。

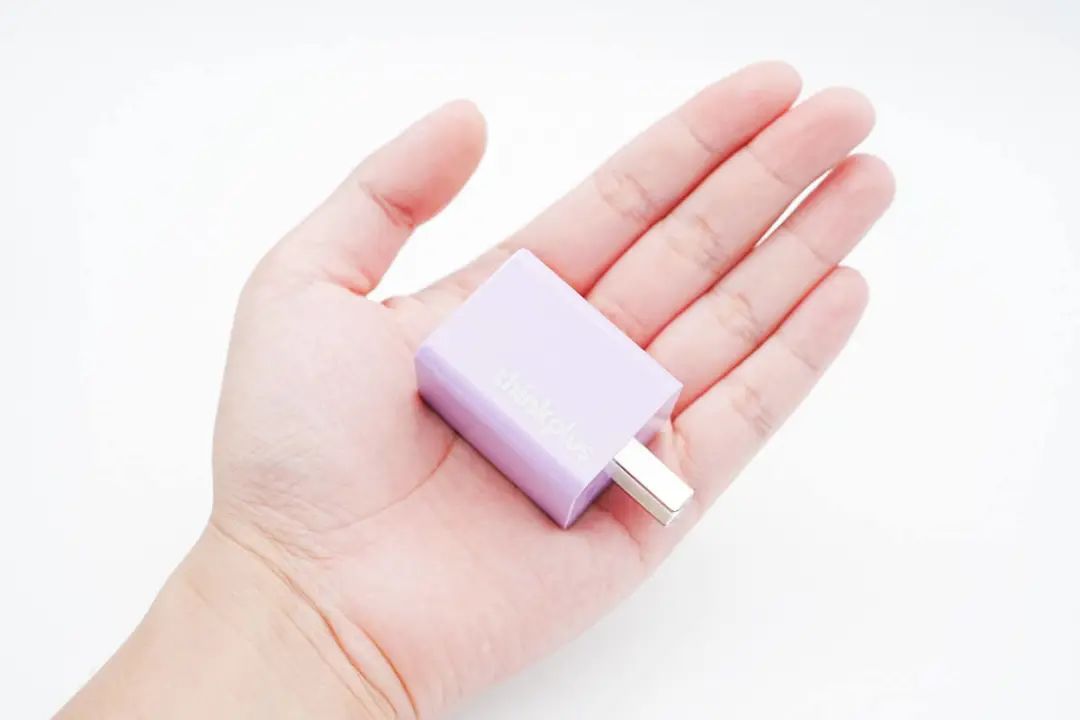

拿在手上的直觀感受，小巧精致。

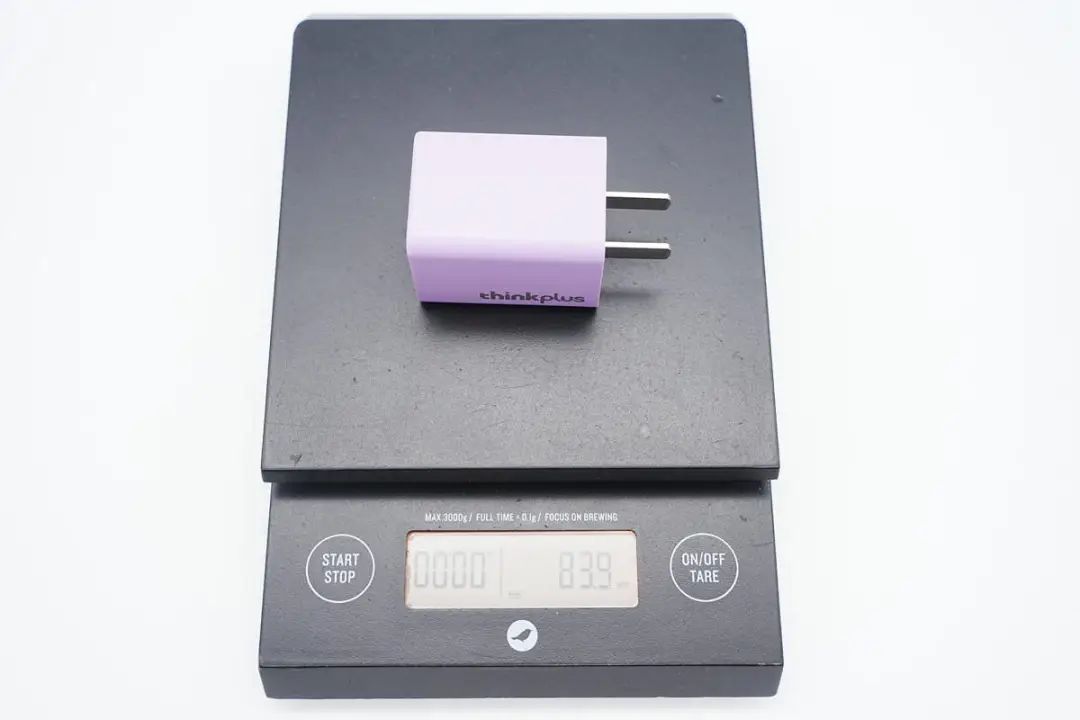

充電器凈重約為84g。

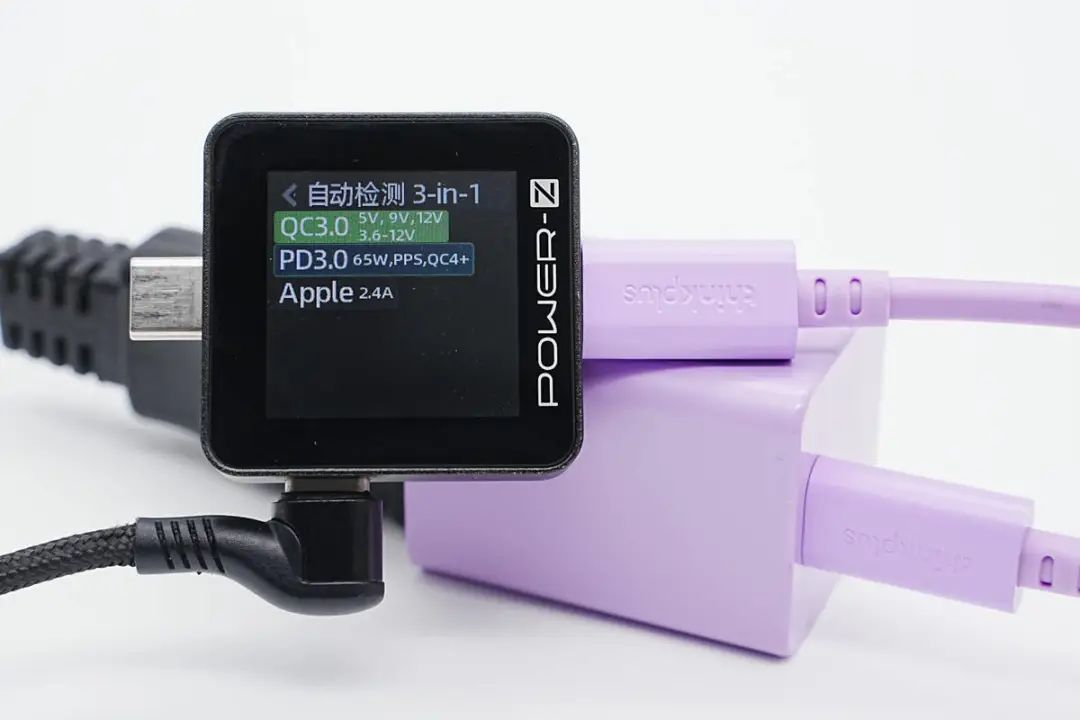

使用ChargerLAB POWER-Z KM002C測得充電器支持QC3.0、QC4+、PD3.0、PPS快充協議。

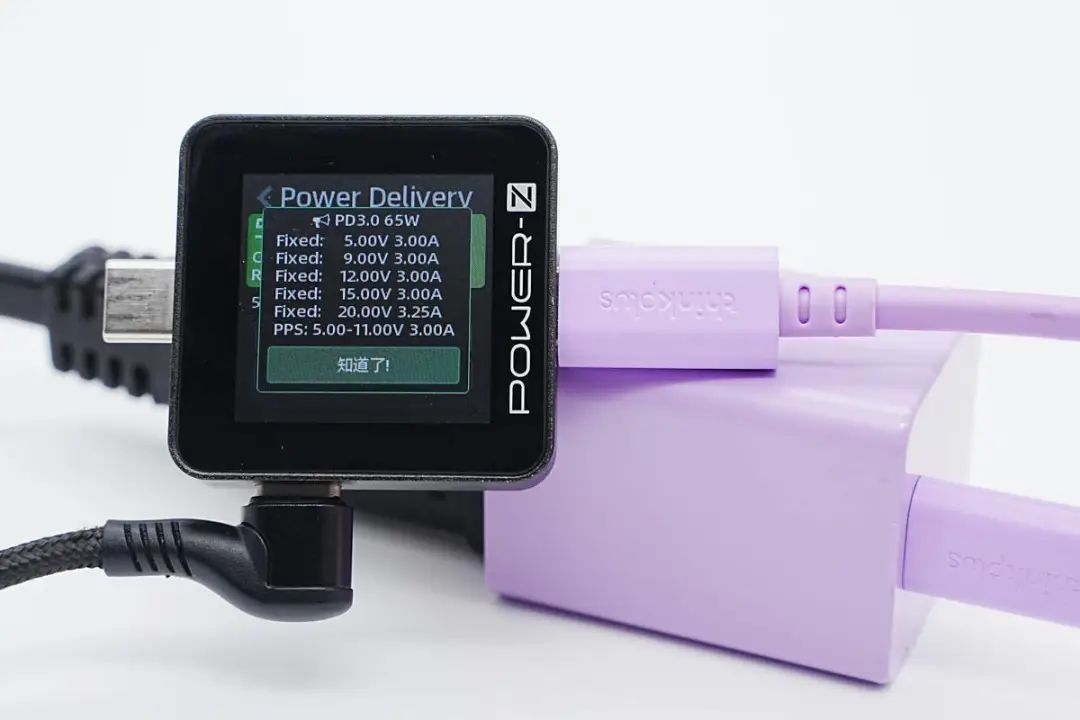

此外還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V3A一組PPS電壓檔位。

thinkplus迷你65W氮化鎵快充拆解

對聯想第三代口紅氮化鎵充電器的外觀、大小、性能等有了基本了解后，下面繼續對其進行詳細拆解，看看用料做工如何。

首先從插腳側撬開充電器外殼，充電器內部使用定制高分子導熱材料填充導熱，快速傳導內部熱量充分降溫。同時填充材料可以把充電器填充成為一個整體，防止潮氣侵入，大大提升充電器的可靠性。膠水填充各個器件之間的空隙，不慎跌落時還能有效保護內部器件，不會因?yàn)榈湓斐蓳p壞。

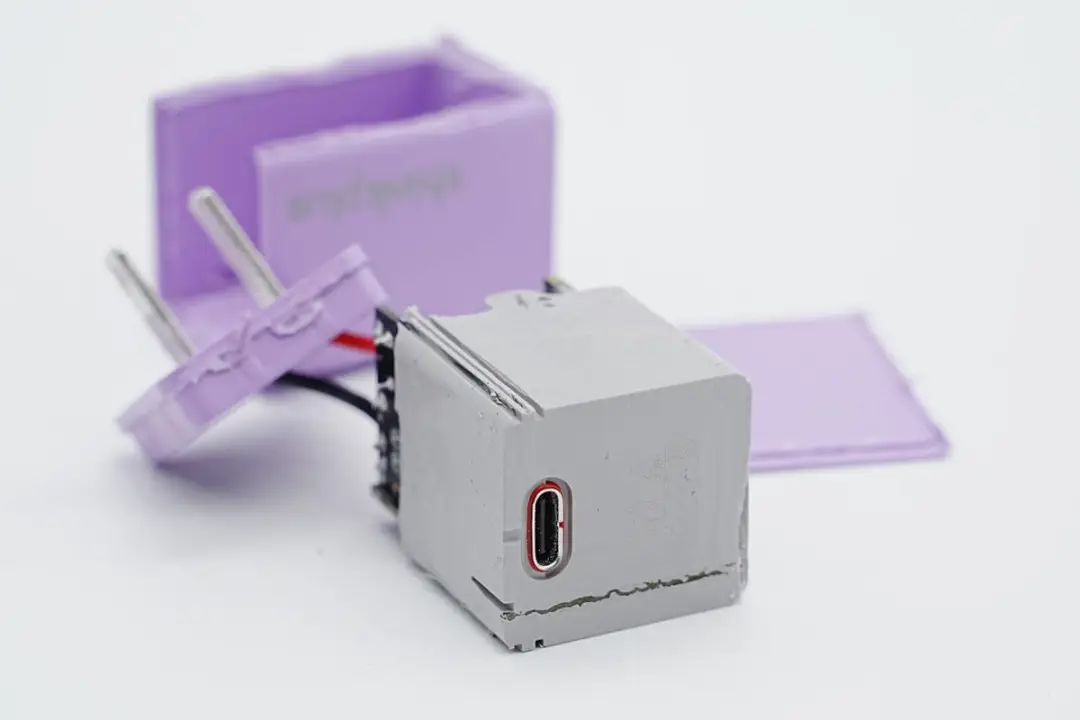

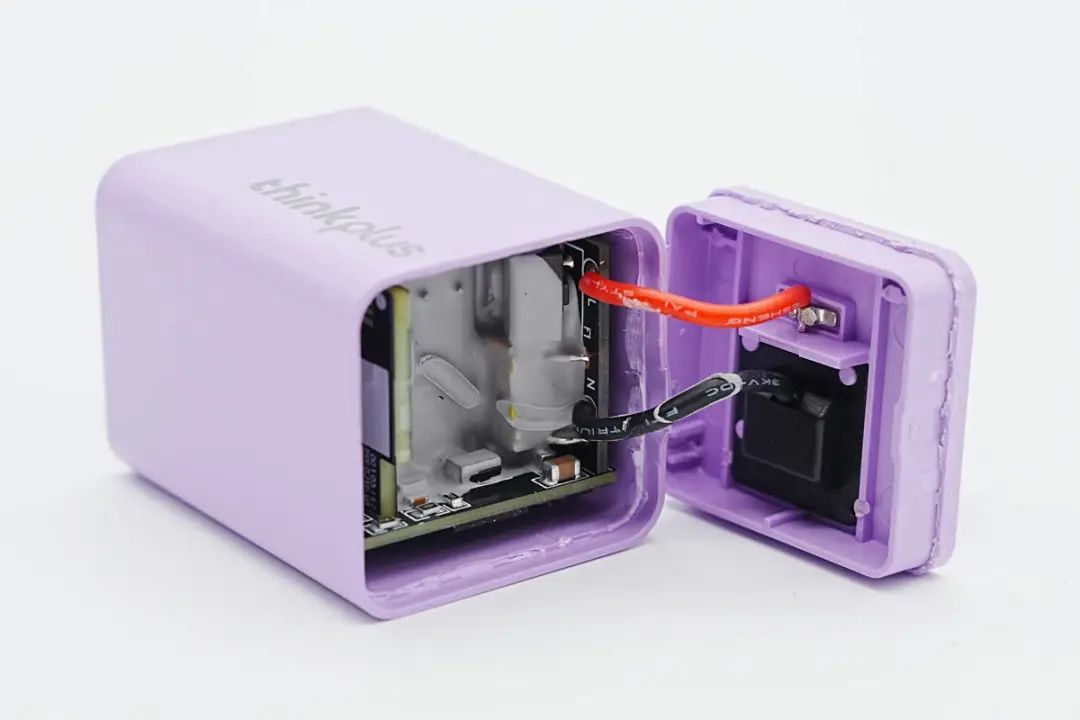

由于充電器內部PCBA模塊與外殼之間全部采用高分子導熱材料填充，只能使用切割機切開外殼，才能取出內部PCBA模塊。USB-C母座對應殼體有紅色密封膠圈，用于殼體密封。

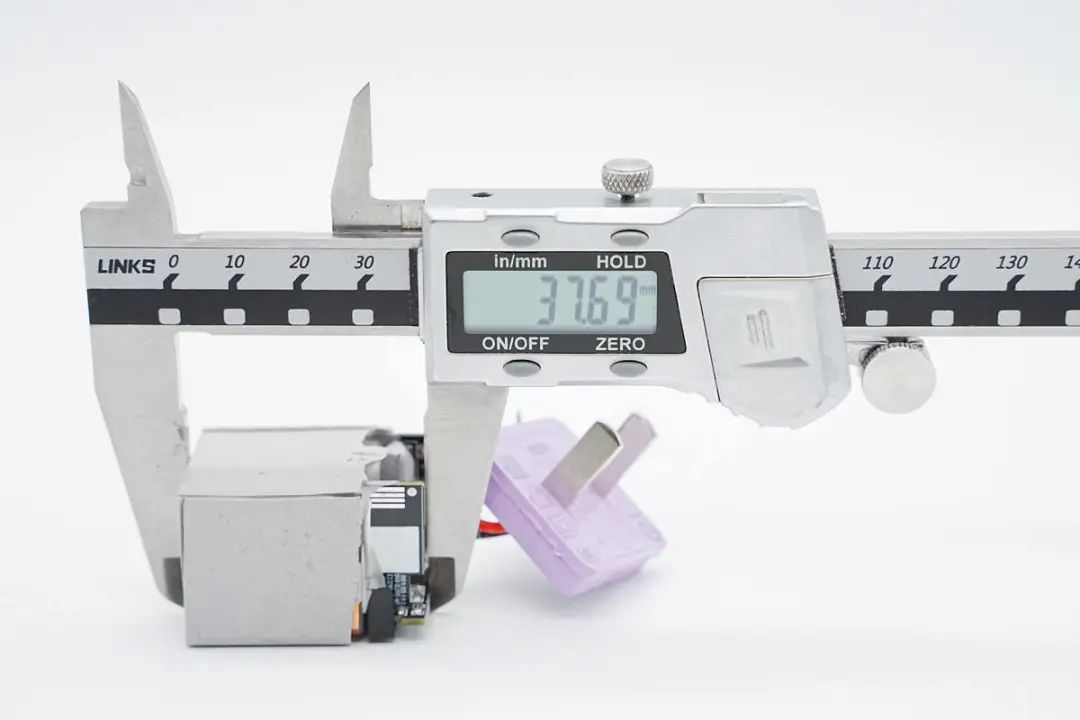

使用游標卡尺測得PCBA模塊長度約為37.69mm。

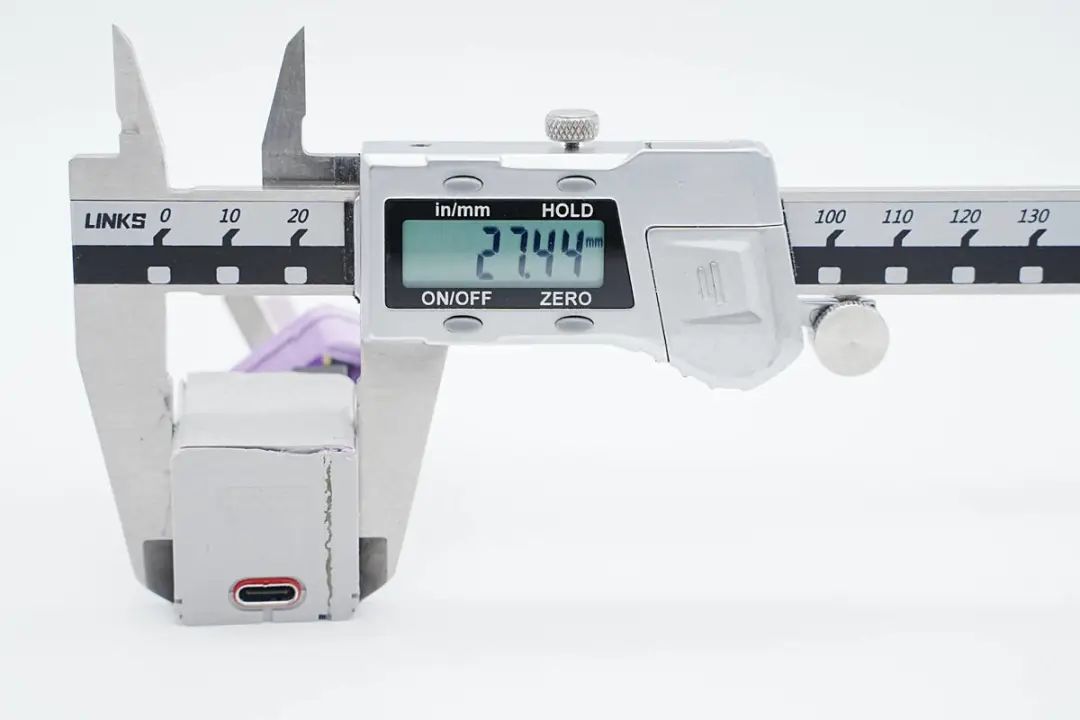

PCBA模塊寬度約為27.44mm。

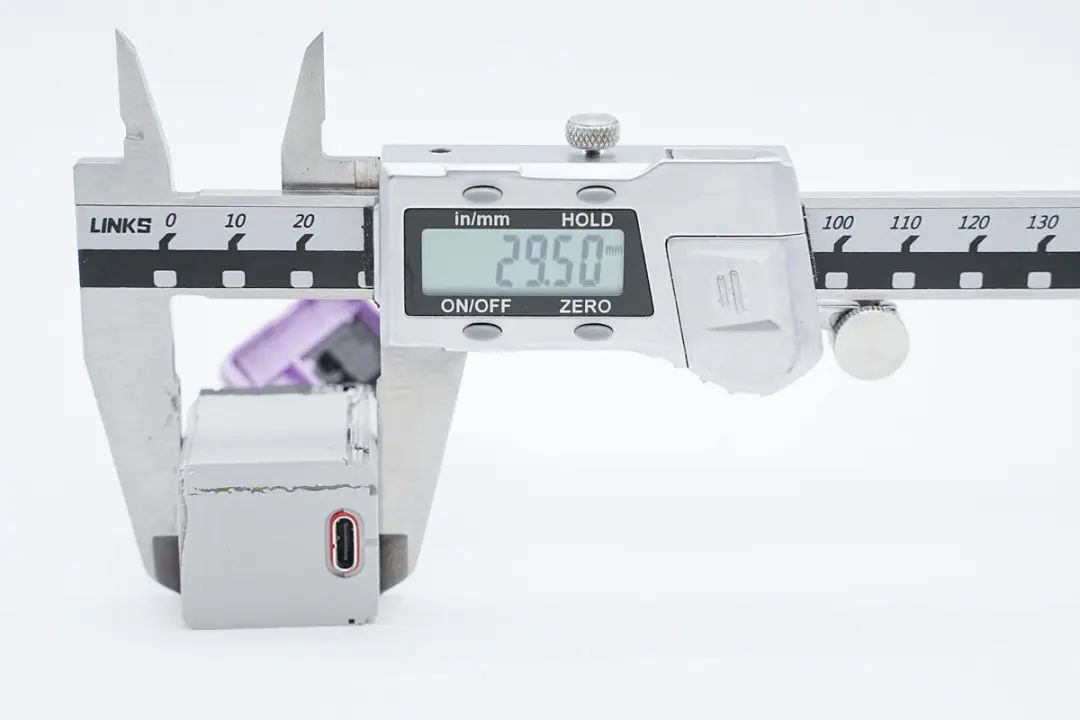

PCBA模塊高度約為29.5mm。

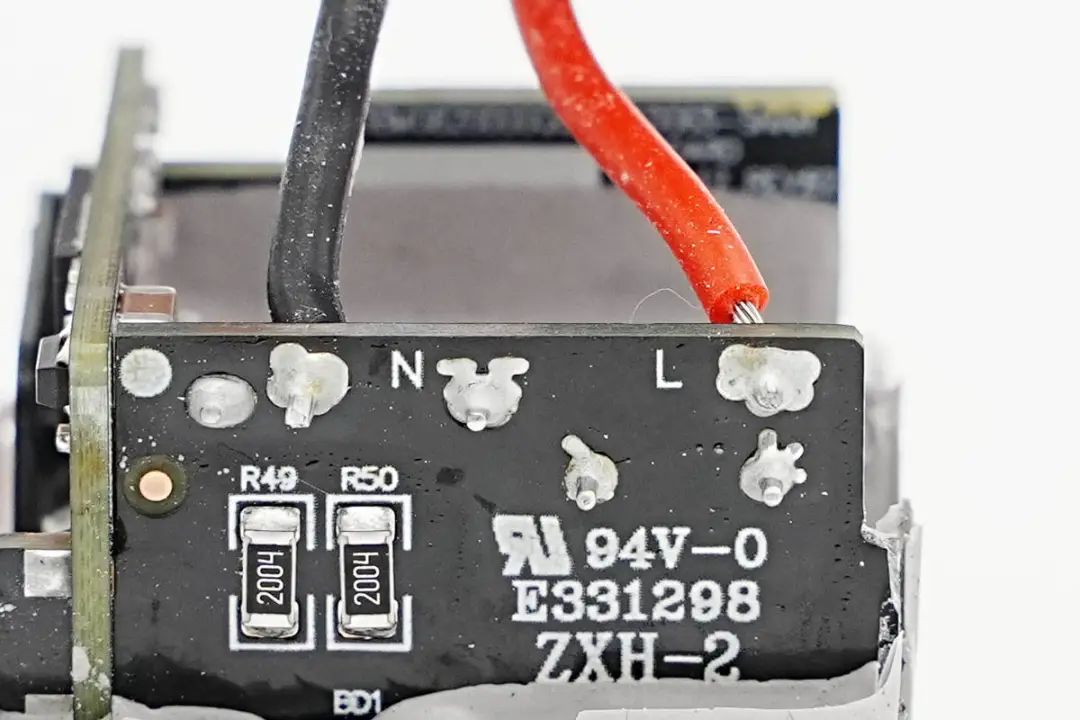

插腳與充電器PCBA模塊之間通過導線焊接連接。

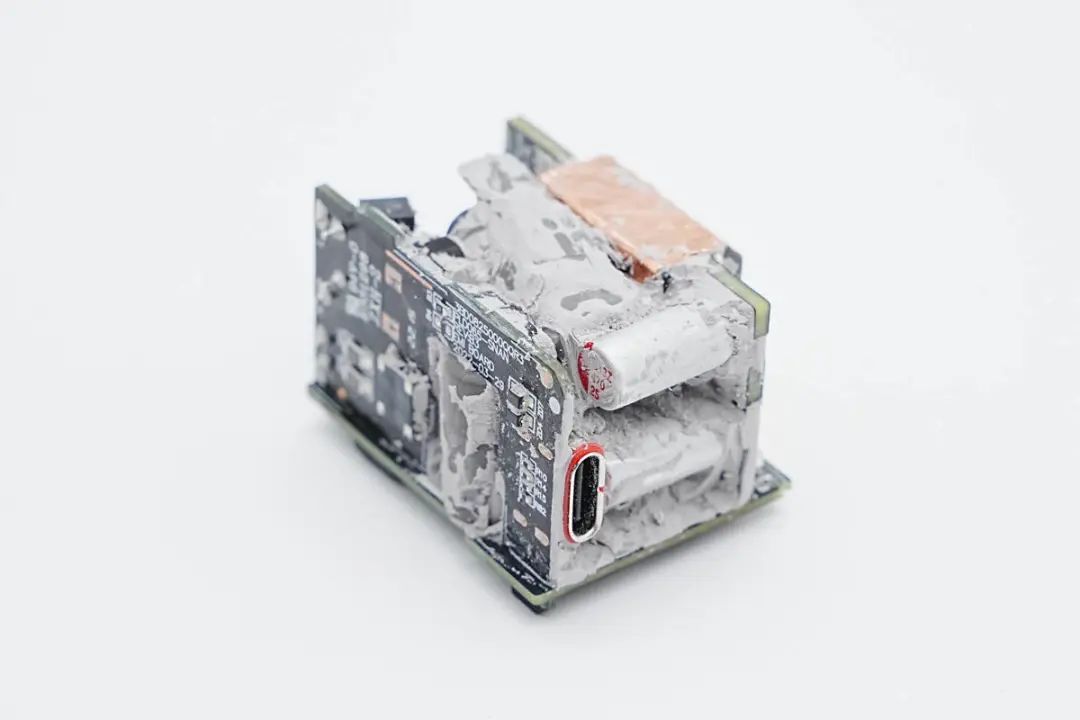

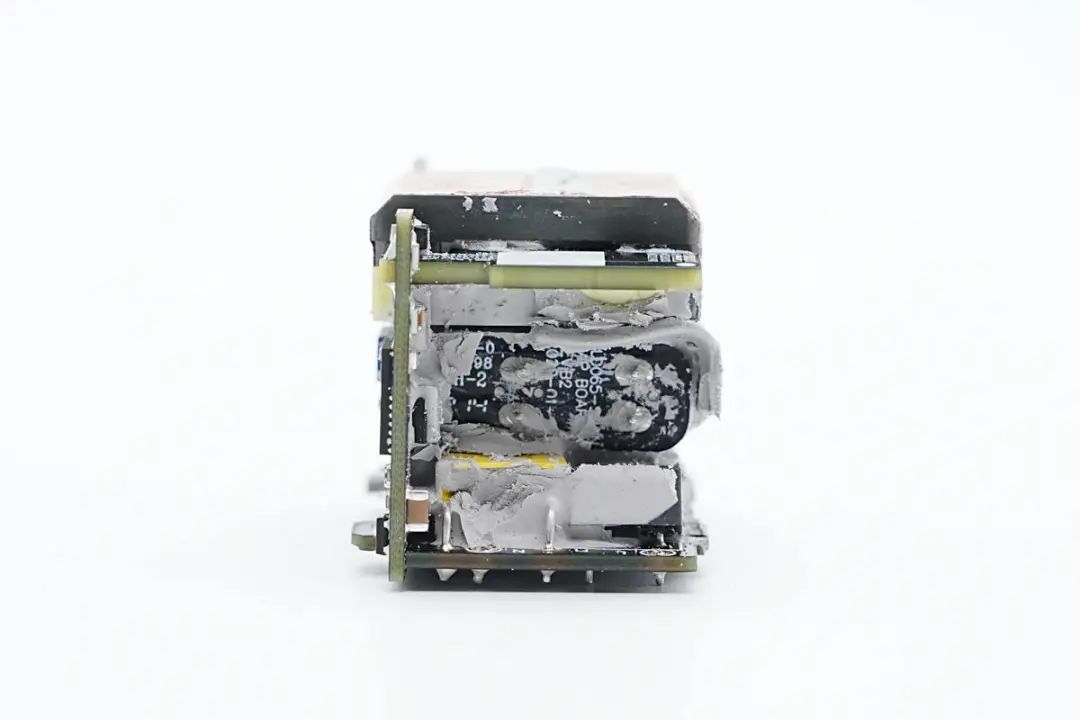

清理掉充電器PCBA模塊上的灌膠，開始觀察充電器內部結構。充電器內部使用三塊小板與平面變壓器組合堆疊焊接組成，空間利用率非常高，也是聯想這款65W充電器能夠達成超高功率密度的關鍵。

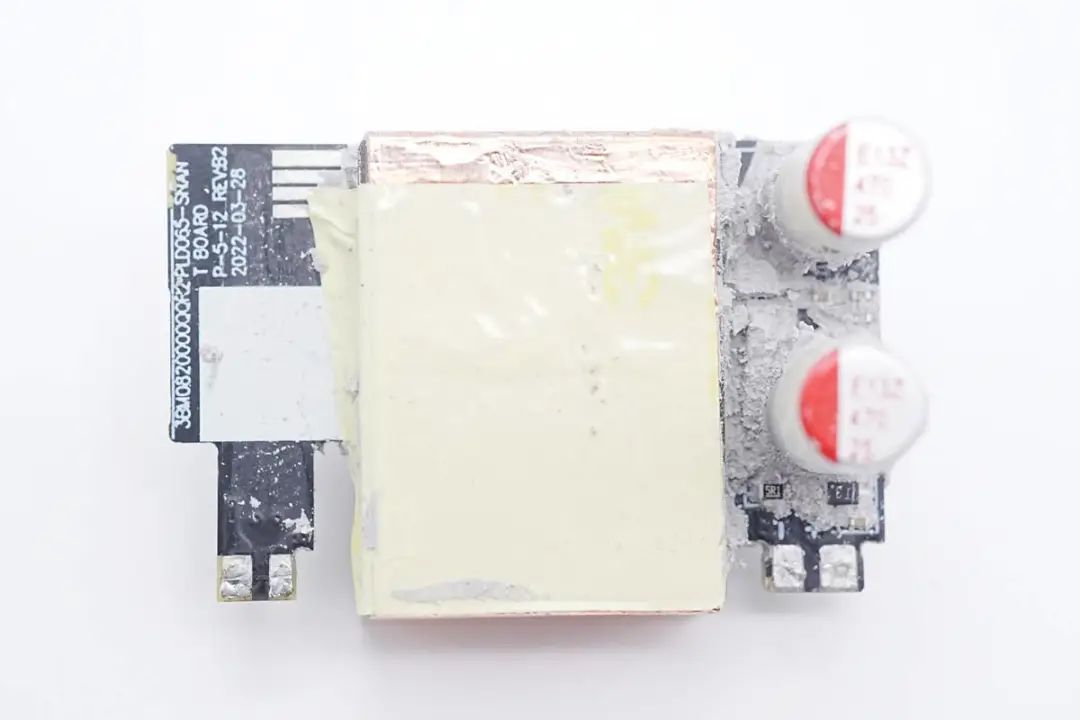

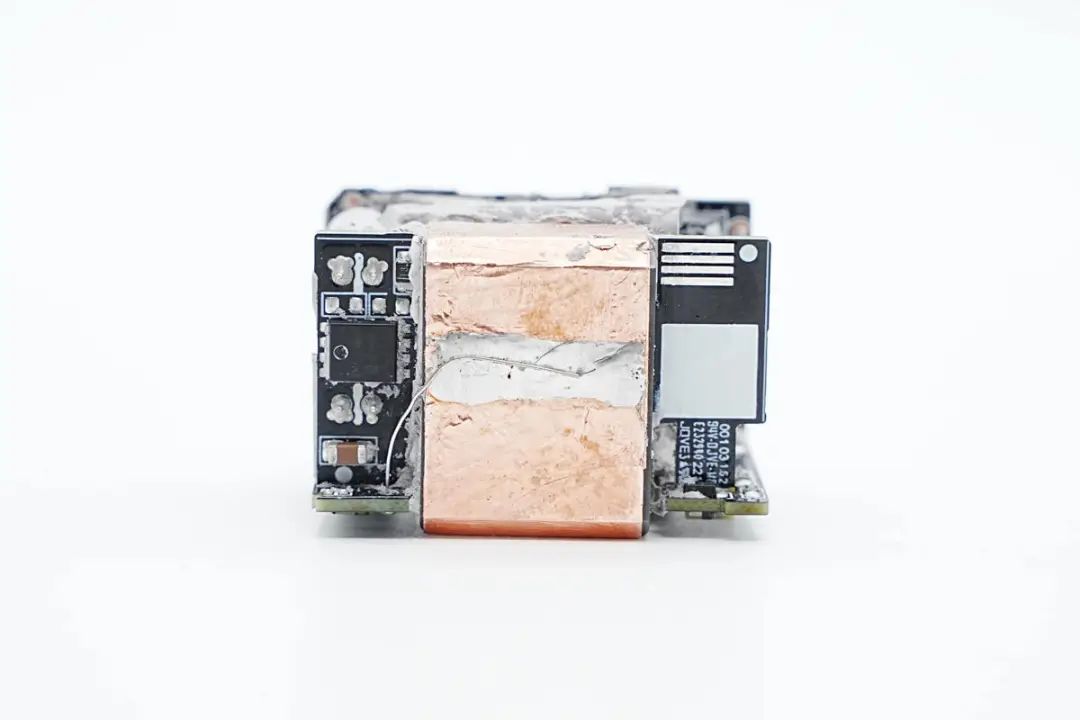

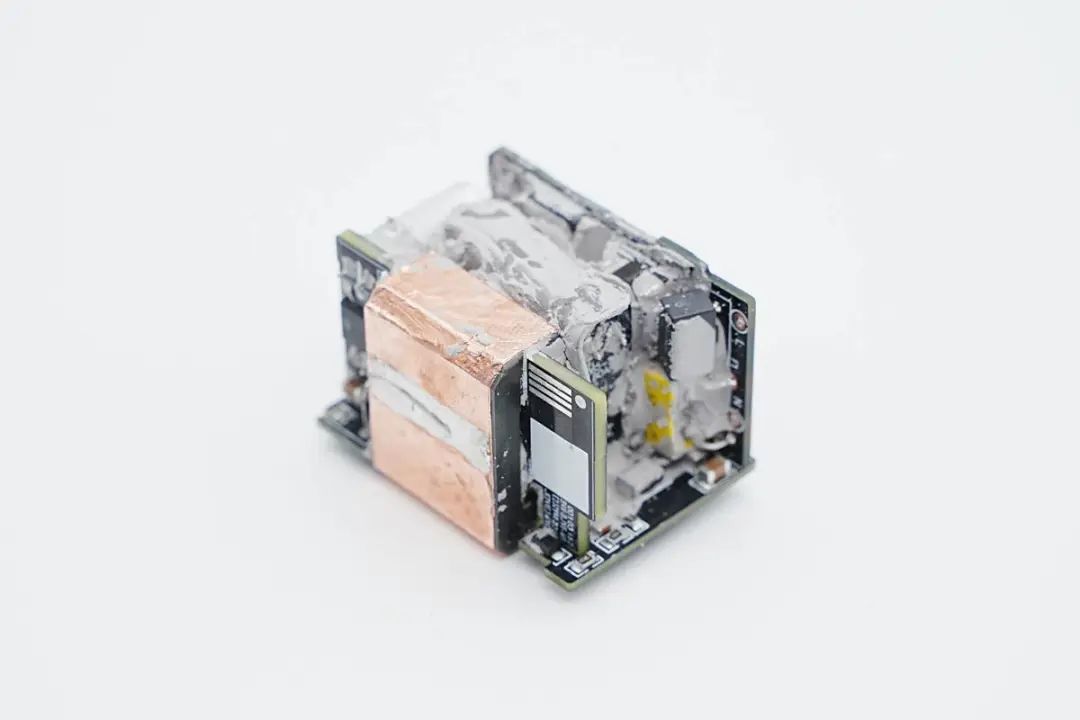

輸出側一覽，平面變壓器PCB上焊接兩顆固態電容用于輸出濾波。變壓器磁芯上貼有銅箔屏蔽，并采用麥拉片絕緣。

充電器輸入端一覽，底部小板焊接安規X2電容，保險絲等元件，在底部小板上方焊接一塊小板，小板上焊接高壓電解電容，充分利用內部空間，在頂部就是平面變壓器。

輸出端底部小板焊接USB-C母座，頂部平面變壓器小板上焊接兩顆輸出濾波電容。

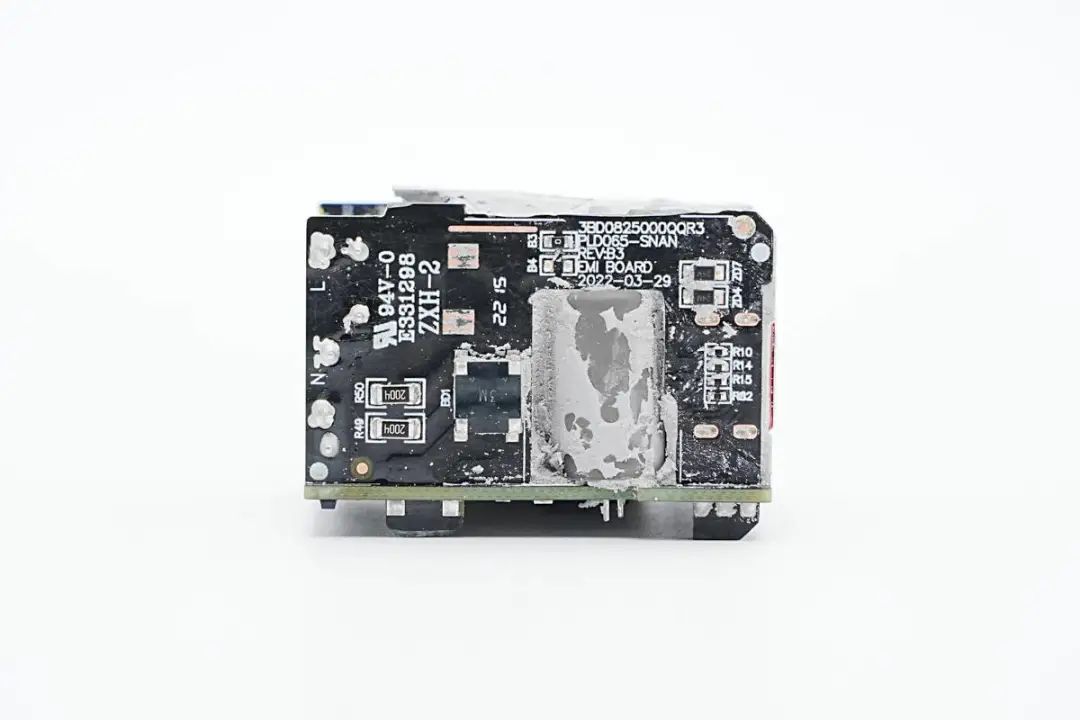

底部小板背面特寫，鏤空放置一顆高壓濾波電容，外套膠套絕緣。絲印PLD065-SNAN體現了合作方南京博蘭得內部機種代碼。

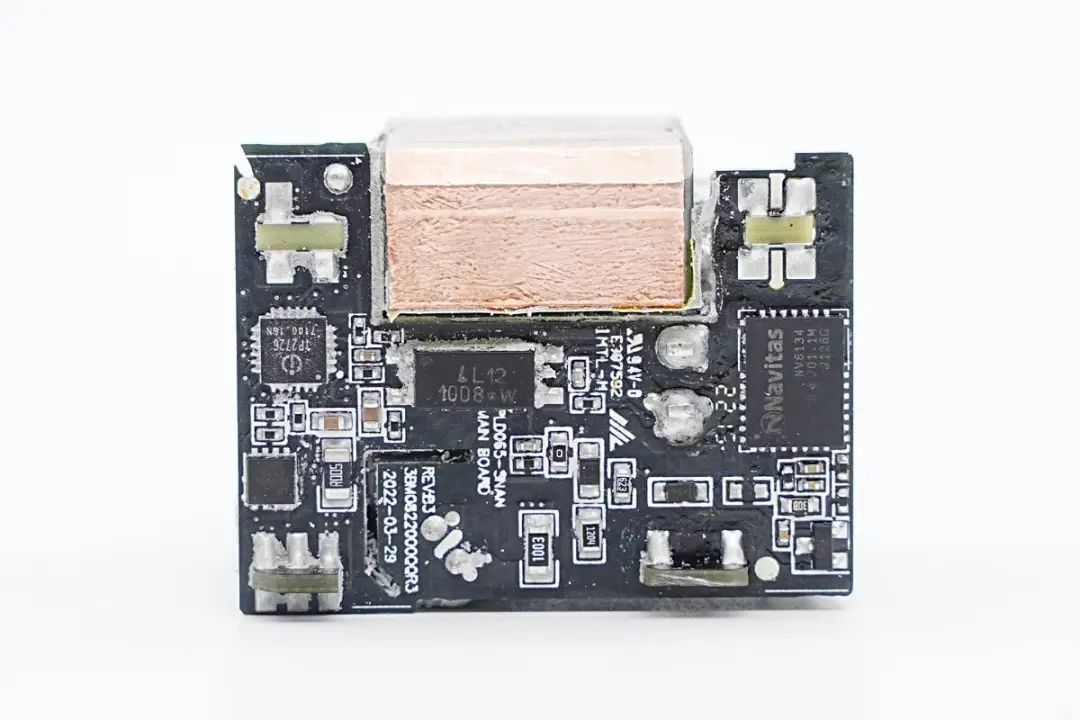

側面小板焊接氮化鎵功率芯片，反饋光耦，協議芯片和VBUS開關管。

平面變壓器小板上焊接同步整流管和濾波電容。

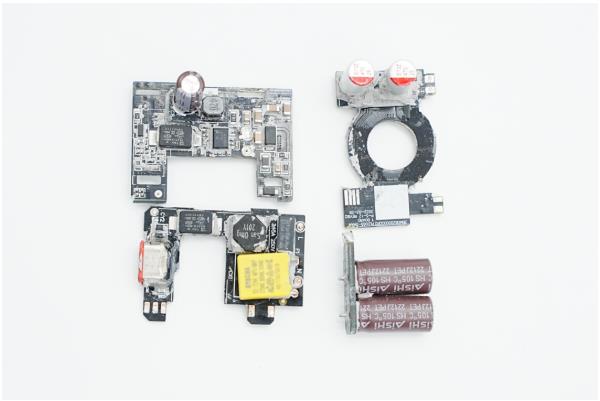

拆分開充電器PCBA模塊，模塊采用三塊小板和平面變壓器組成。充電器采用經典的高頻QR開關電源，輸出電壓由協議芯片通過光耦控制調節，實現寬范圍電壓輸出。下面我們就從輸入端開始詳細了解各個器件的信息。

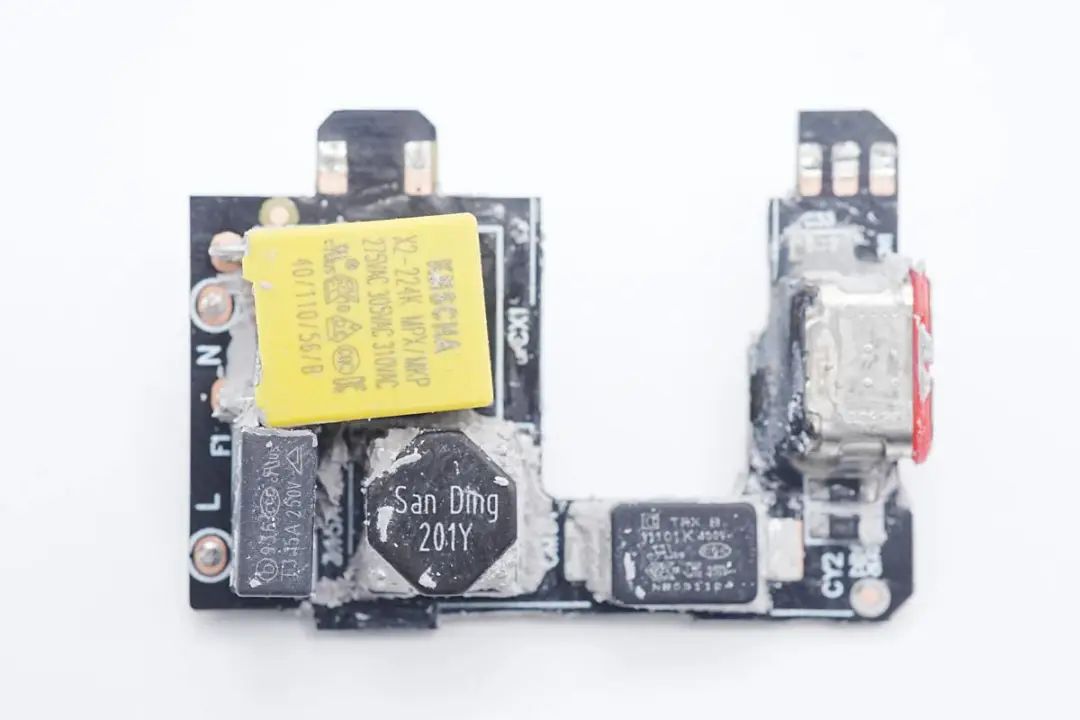

輸入和輸出的小板特寫，小板上焊接保險絲，安規X2電容和共模電感，貼片Y電容和USB-C母座。

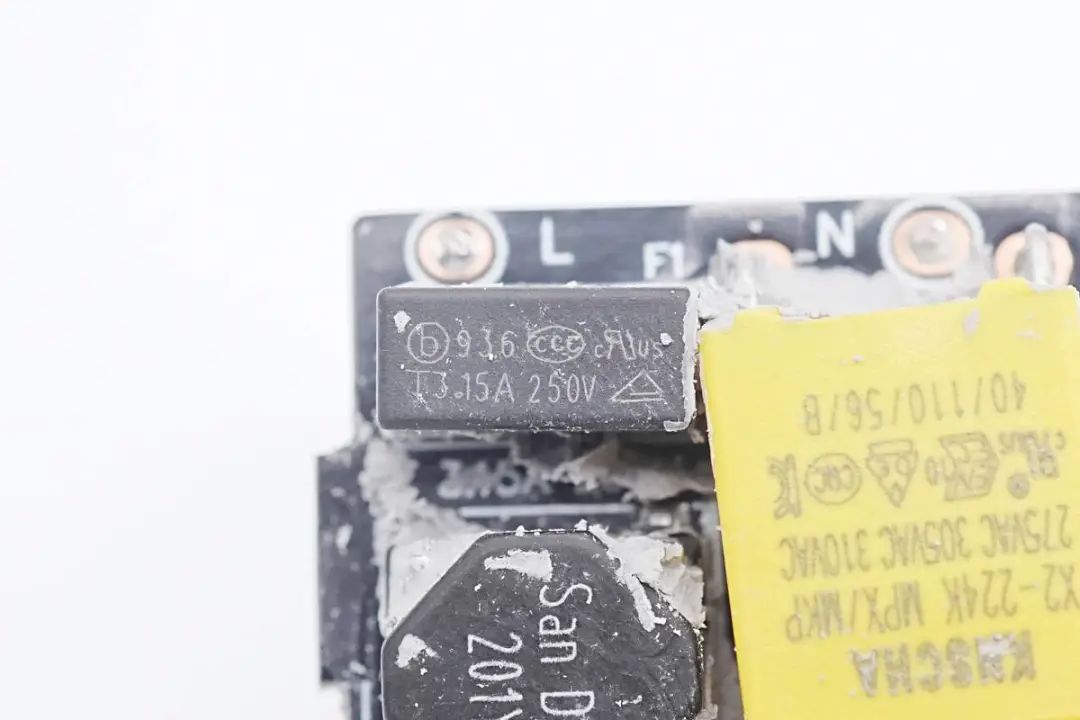

輸入端延時保險絲來自貝特電子，出料號936，規格為3.15A 250V，用于交流輸入的過流保護。

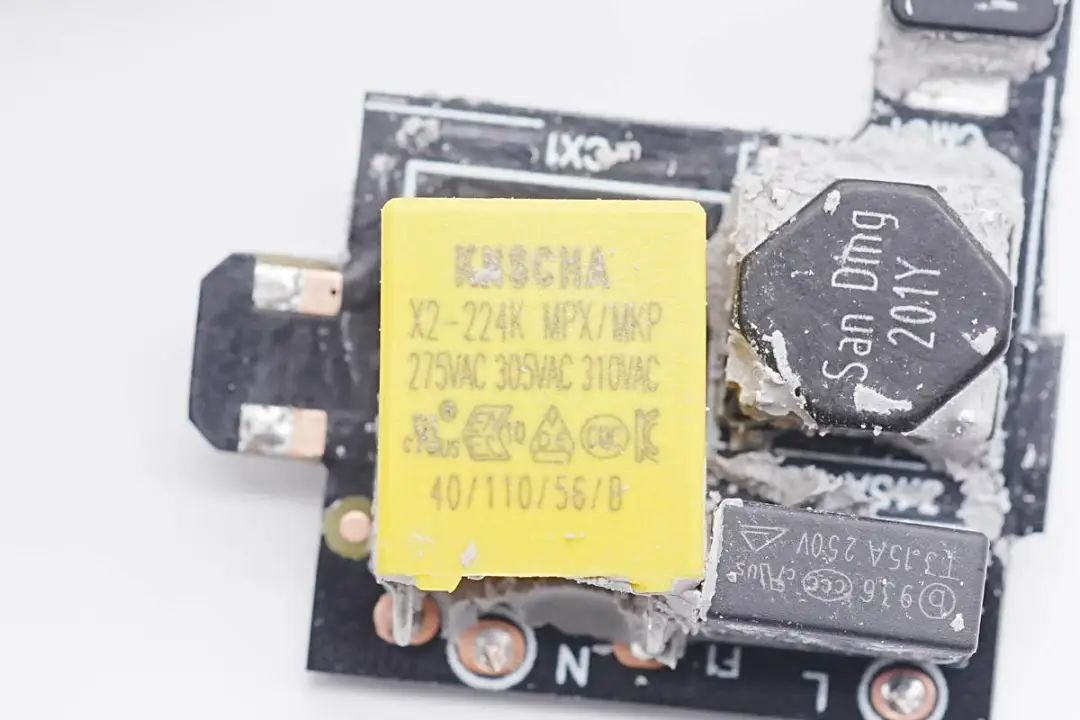

安規X2電容來自KNSCHA科尼盛，0.22μF。

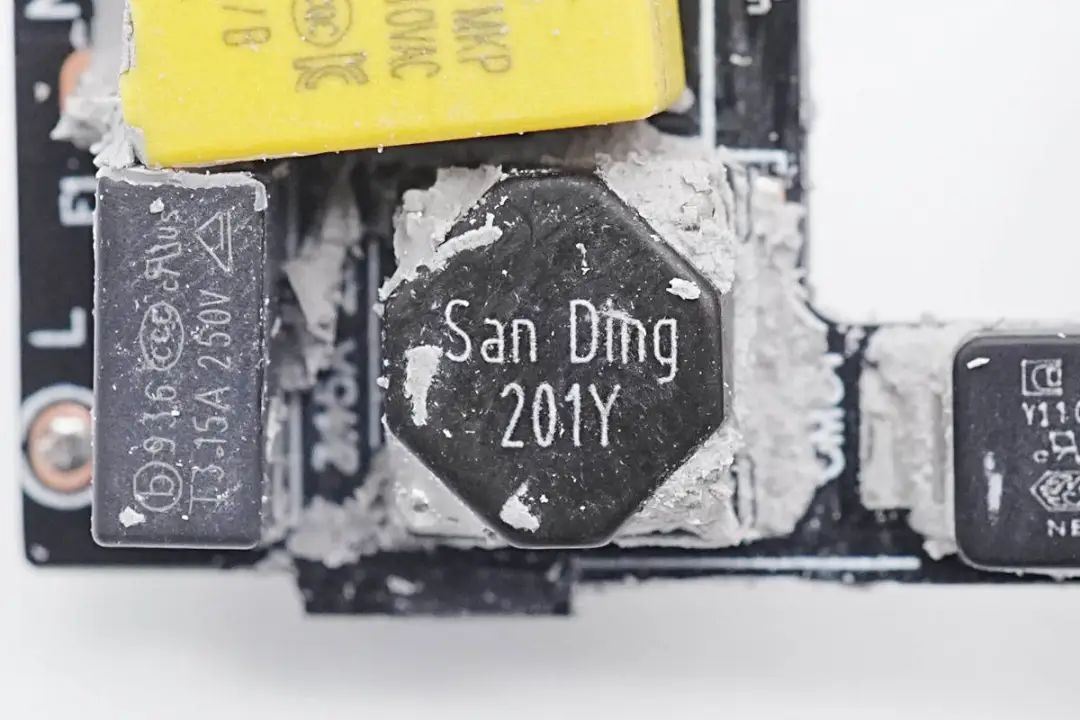

貼片共模電感，頂部絲印品牌San Ding。

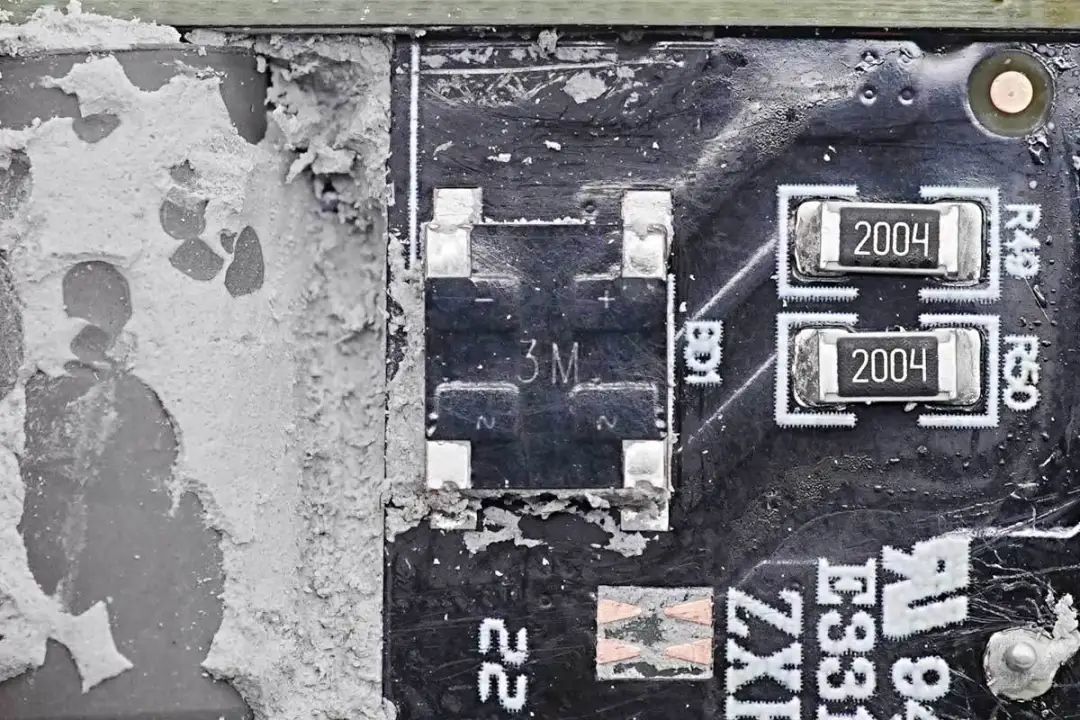

在小板背面焊接一顆整流橋，用于將交流電轉換為脈動直流電。整流橋絲印3M，為貼片封裝。

在另一塊小板上焊接初級主控芯片，高壓濾波電容，貼片Y電容，還焊接一塊小板焊接高壓濾波電容。

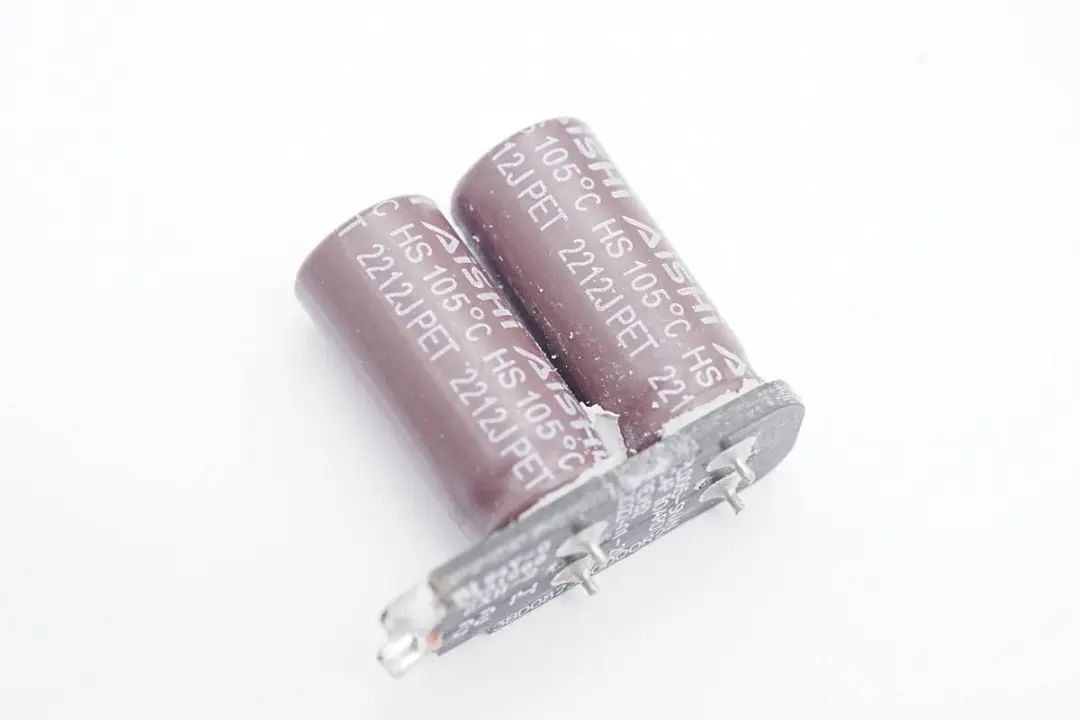

小板上焊接的兩顆高壓濾波電容來自AiSHi艾華，為HS系列105℃耐熱。

兩顆電容規格為400V15μF。

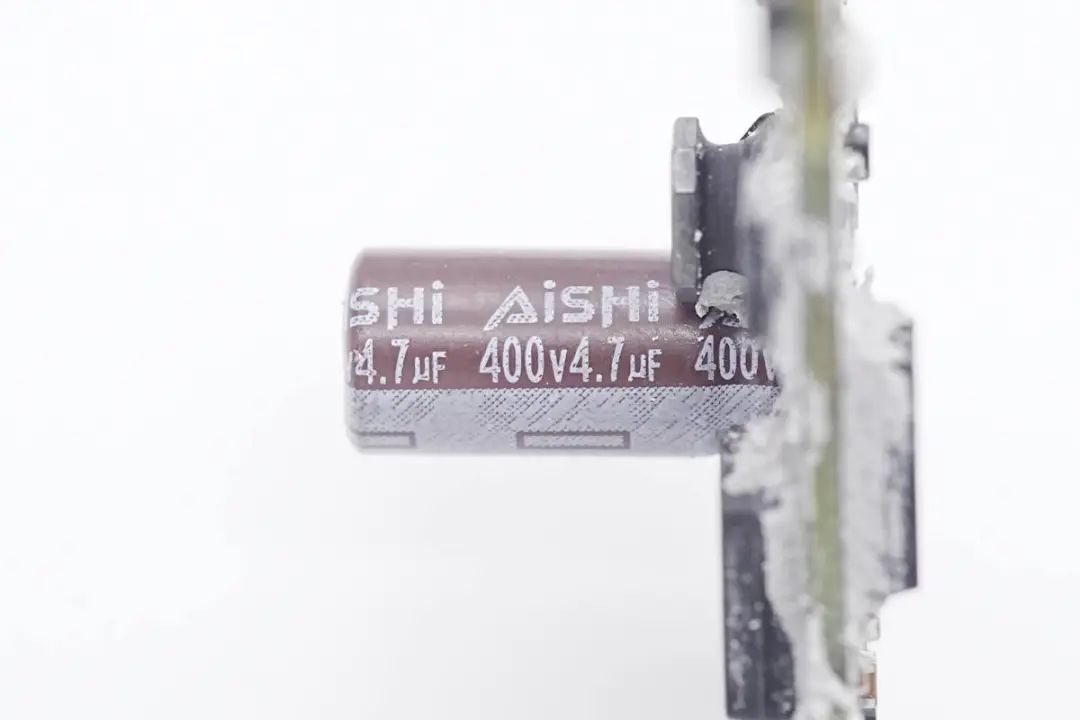

另一顆高壓濾波電容規格為400V4.7μF，總濾波電容容量為34.7μF。

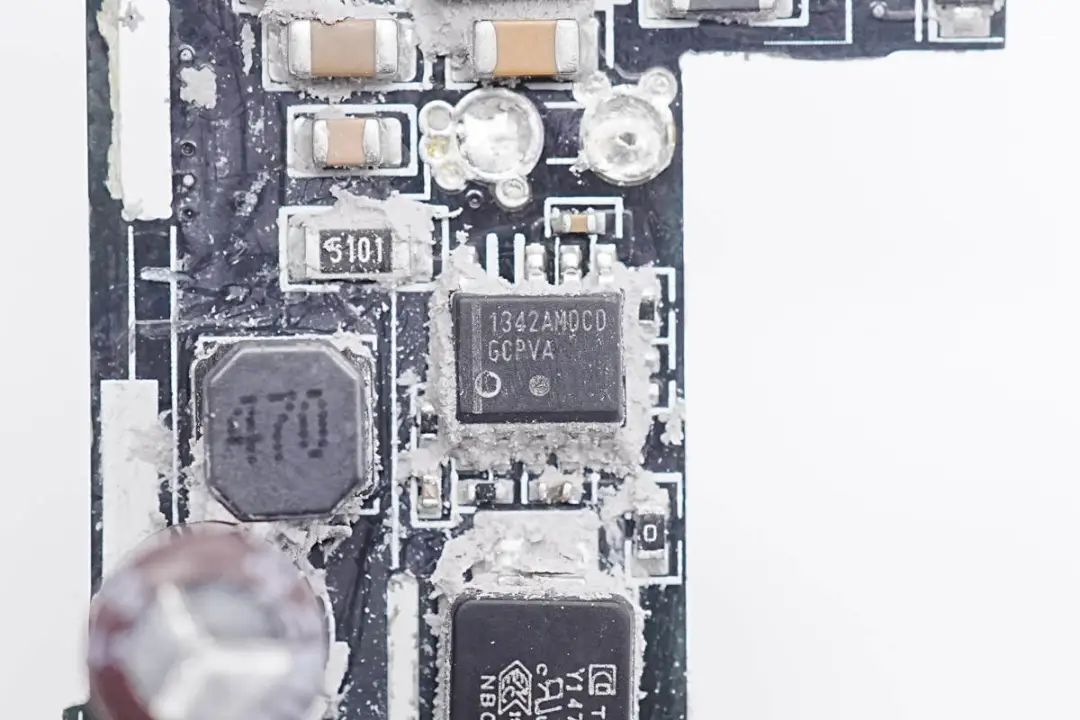

主控芯片采用安森美NCP1342，這是一顆高頻反激準諧振初級PWM控制器，內置高壓?jiǎn)?dòng)，主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。

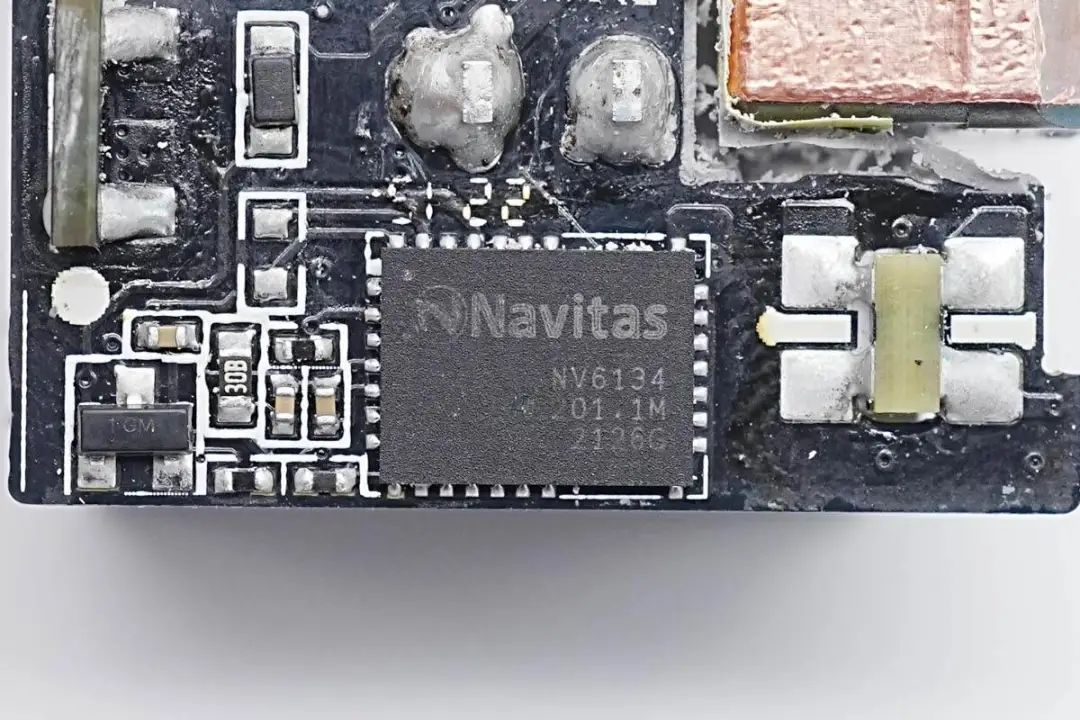

氮化鎵功率芯片來自納微半導體，型號NV6134，該芯片內置驅動器以及高精度無損耗電流采樣電路，260mΩ導通電阻，耐壓650V，支持2MHz開關頻率，采用6*8mm QFN封裝，節省面積。

充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被iQOO 120W氮化鎵閃充、摩托羅拉68W氮化鎵充電器、戴爾60W氮化鎵快充、OPPO 50Ｗ餅干氮化鎵快充、小米65W 1A1C氮化鎵快充充電器、努比亞65W氘鋒三口氮化鎵快充、聯想YOGA 130W雙USB-C口快充等知名品牌的數十款產品采用。

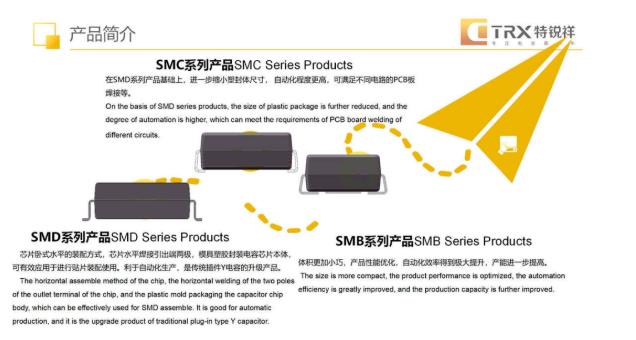

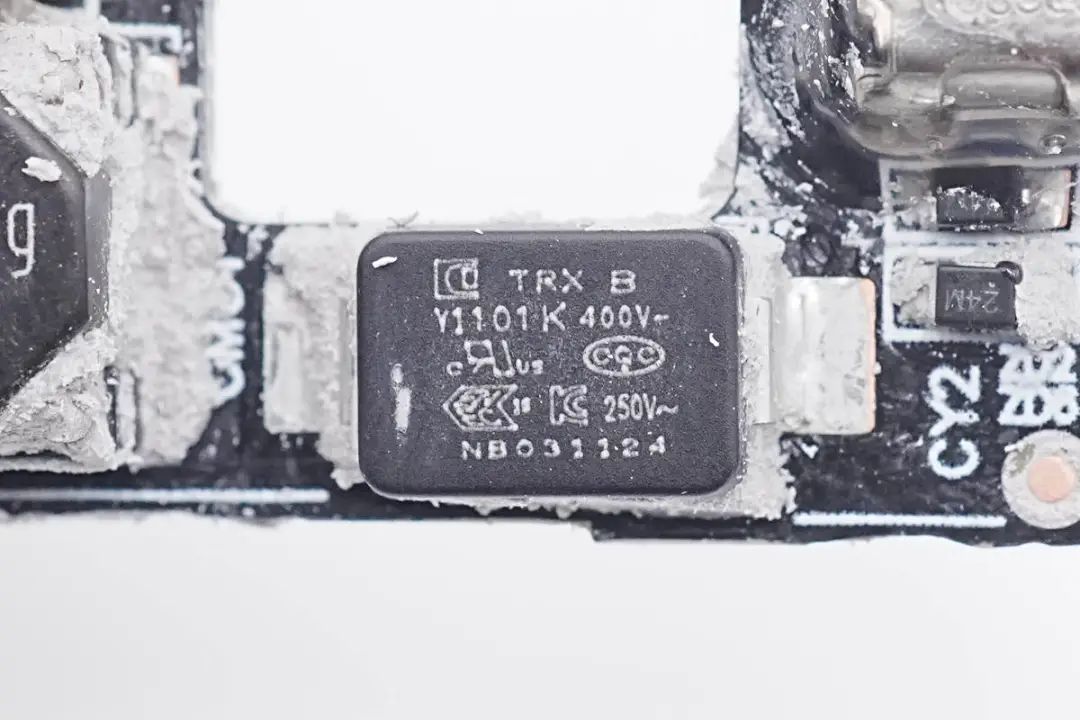

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。第一顆料號為TMY1101K。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

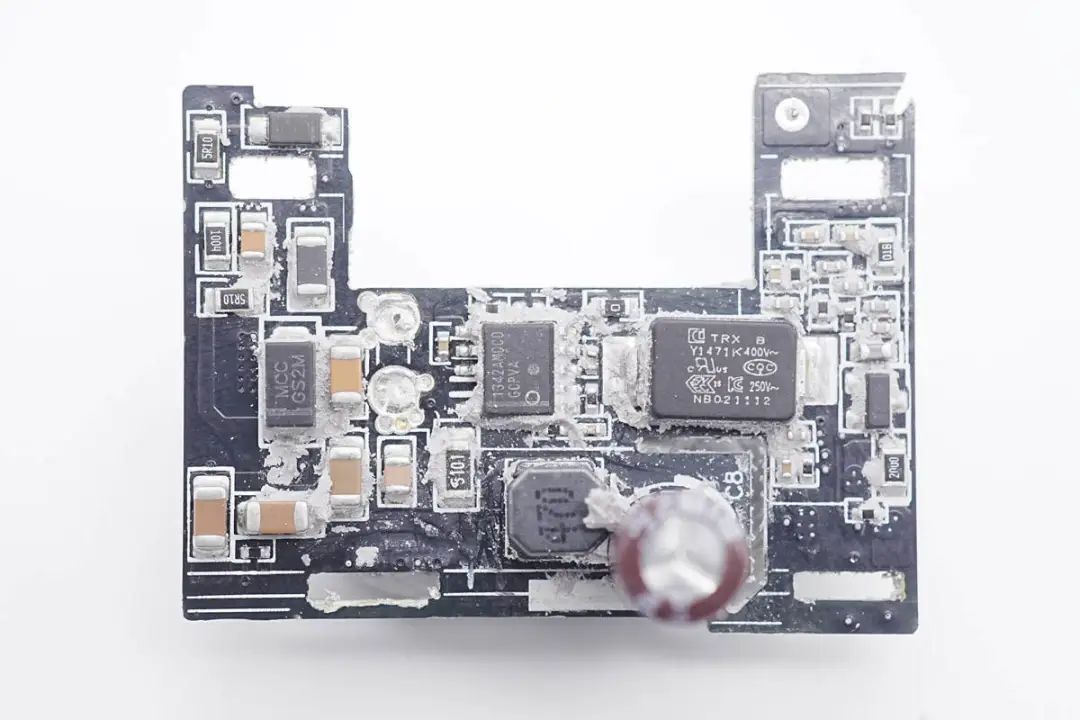

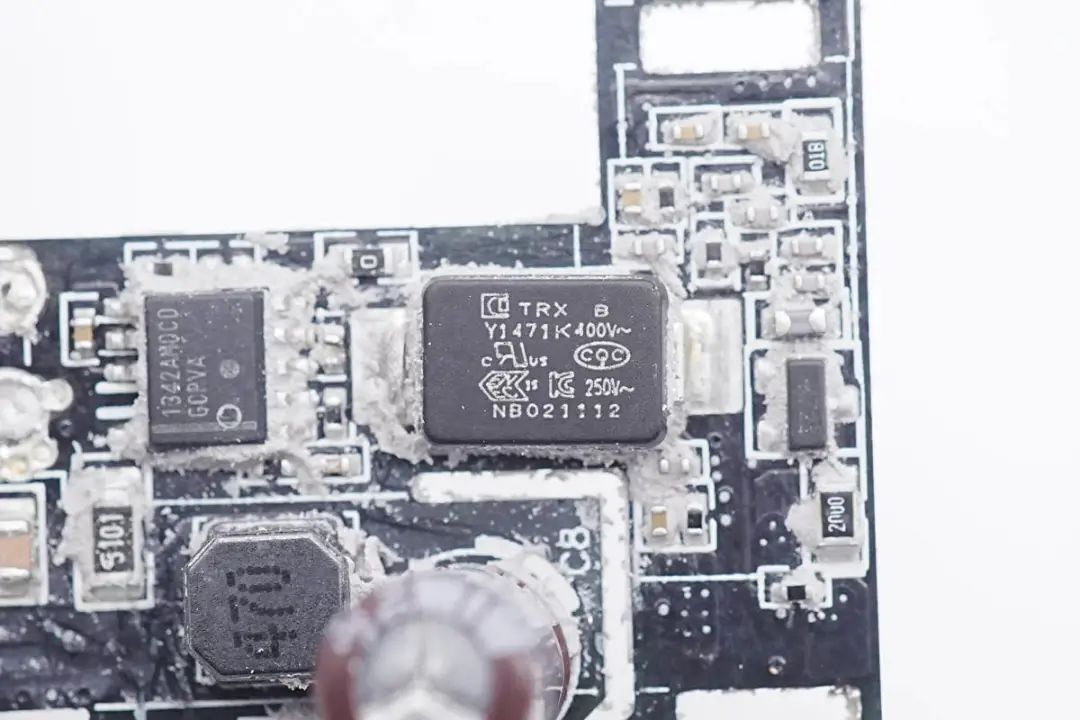

第二顆特銳祥貼片Y電容料號為TMY1471K。

平面變壓器相比傳統繞線變壓器具有更強的散熱性能，可以做到更高的功率密度，并且空間利用率也更高。平面變壓器采用PCB制成，在次級側焊接了同步整流控制器，同步整流管以及濾波電容，進一步提高空間利用率，縮小占板面積。

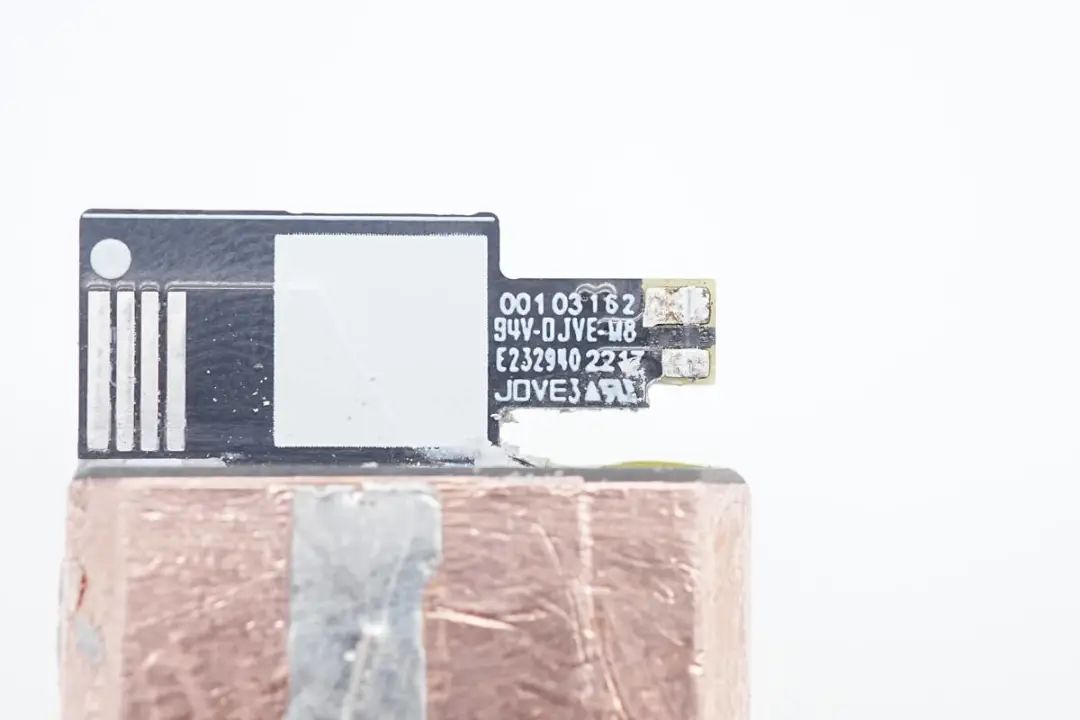

從絲印可以看出平面變壓器小板來自JOVE中富電路，是一家專業的線路板生產制造廠家，國家級高新技術企業，公司現已上市。

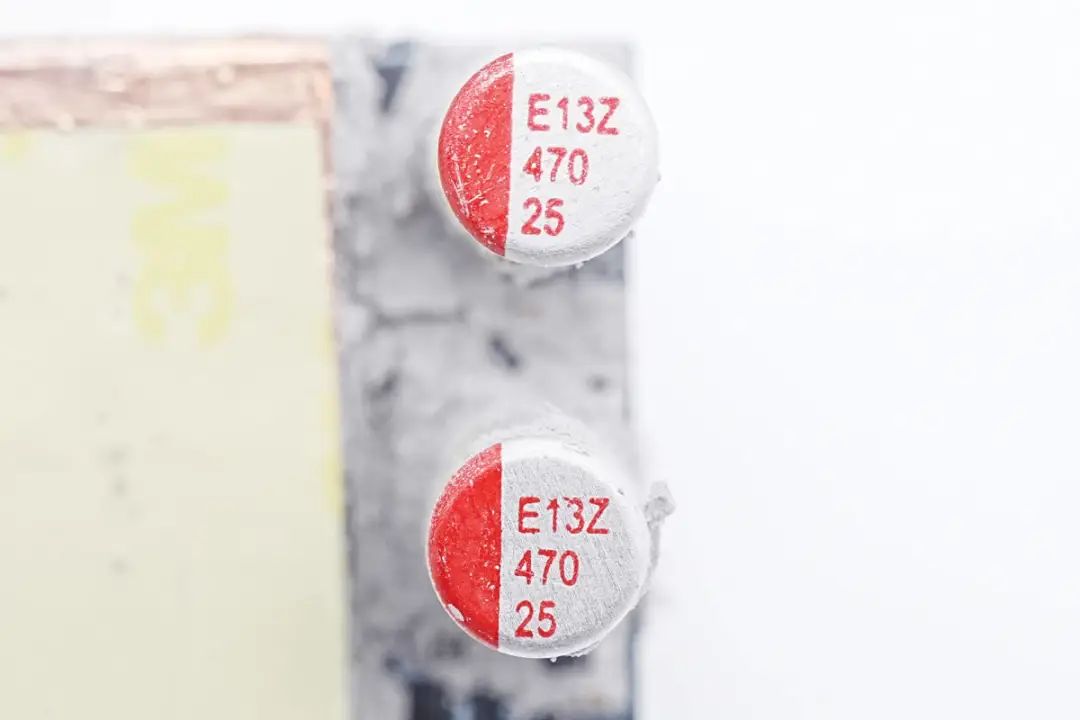

輸出濾波固態電容規格為470μF 25V，兩顆并聯用于同步整流后的濾波。

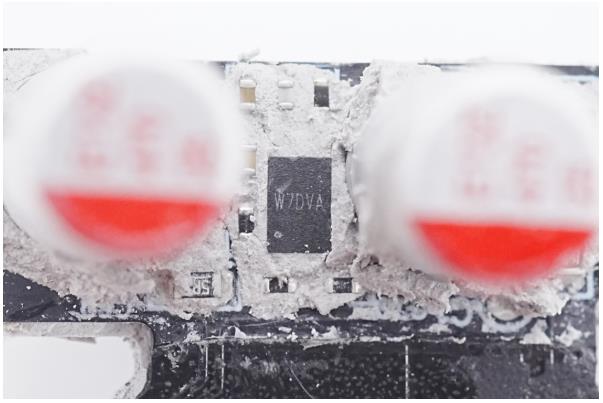

在兩顆固態電容之間是同步整流控制器，來自矽力杰，絲印W7，實際型號為SY5238，是一顆支持QR反激和矽力杰私有ZVS反激的同步整流控制器，具備自適應的柵極電壓控制，采用DFN2*3-8封裝。

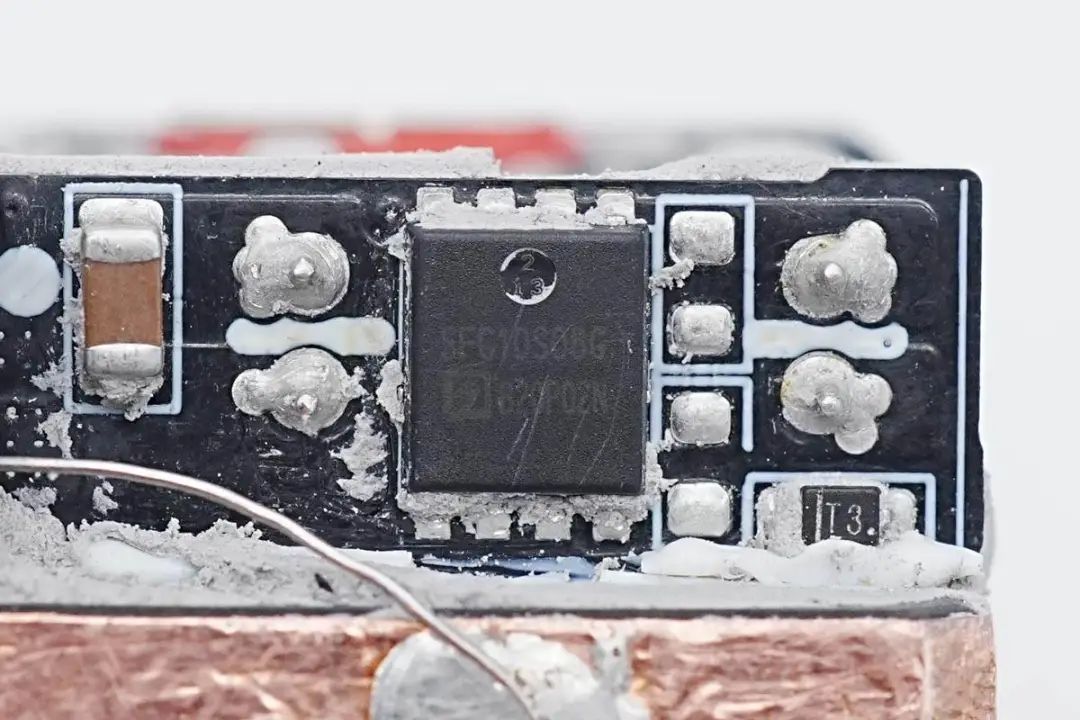

同步整流管來自東微，型號SFG10S08GF，是一顆耐壓100V的NMOS，導阻為8mΩ，采用PDFN5*6封裝。

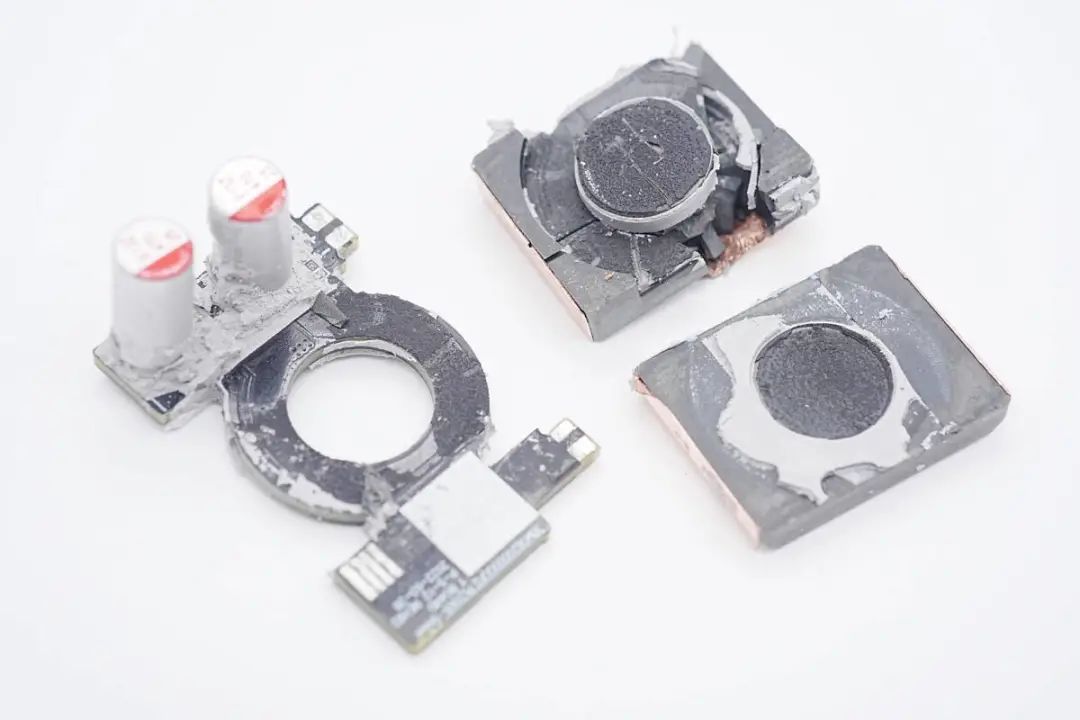

拆開變壓器磁芯，平面變壓器采用環形線圈，縫隙由灌封材料填充導熱。

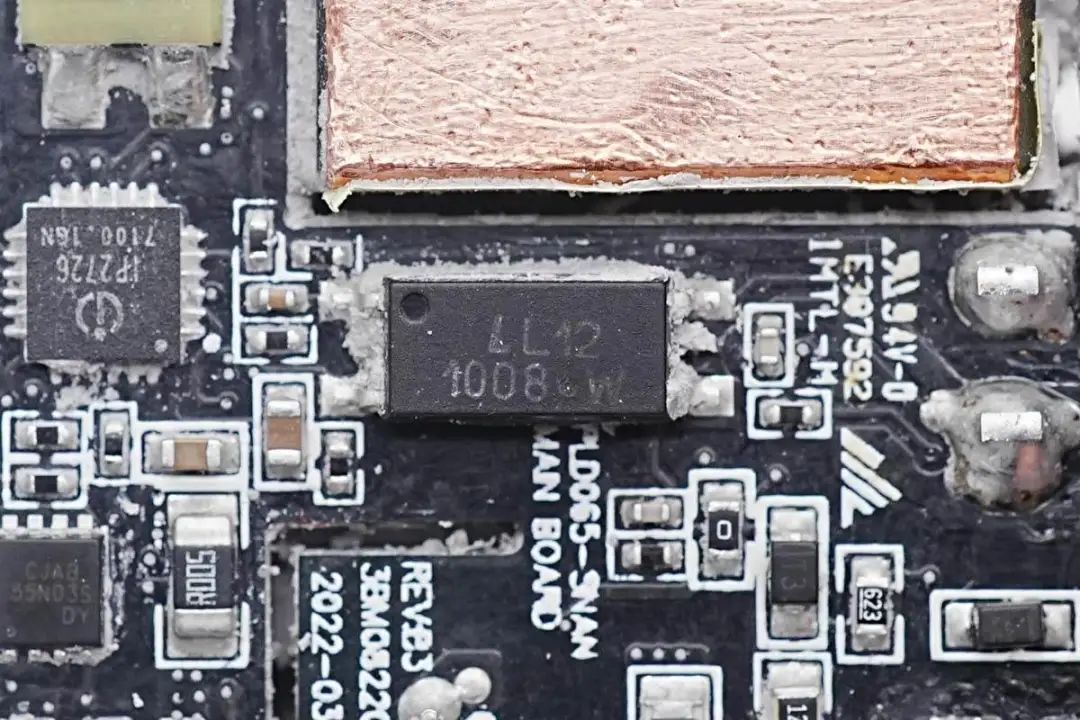

1008光耦用于輸出電壓反饋調節。

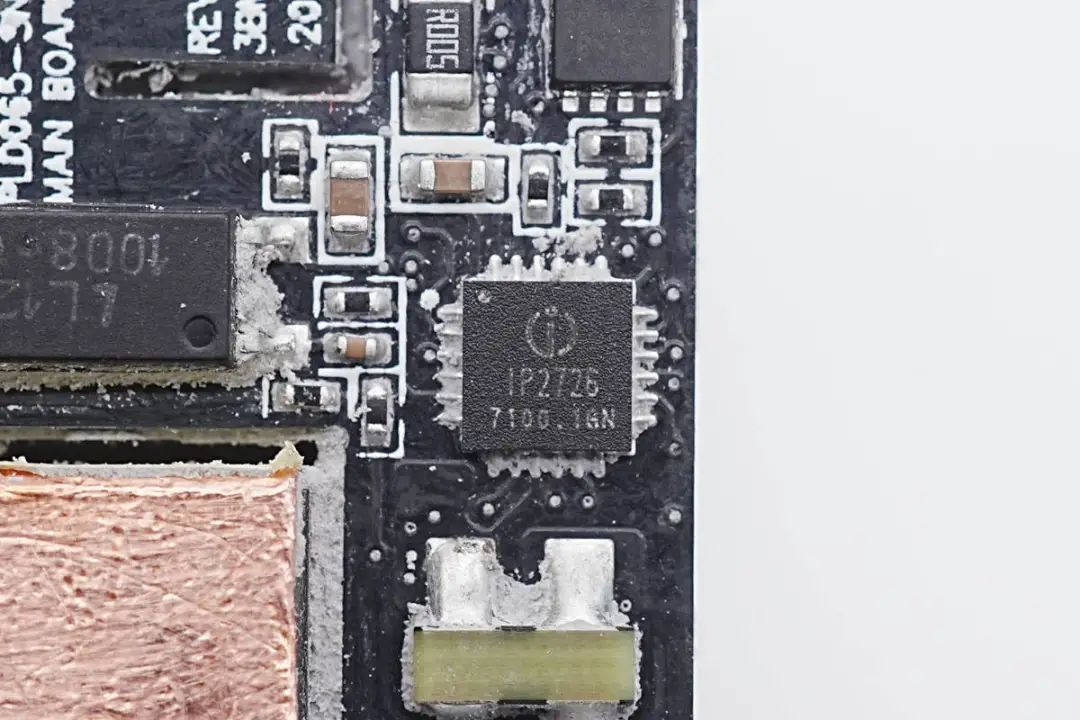

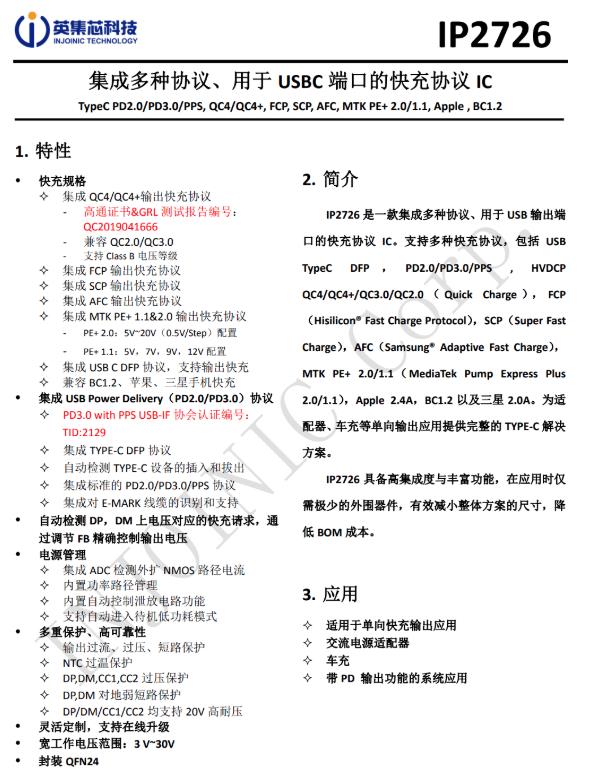

協議芯片來自英集芯，型號為IP2726，是一顆應用非常廣泛的協議芯片。英集芯IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

輸出VBUS開關管來自長晶科技，型號CJAB55N03S，NMOS，耐壓30V，導阻3.8mΩ，采用PDFN3*3封裝。

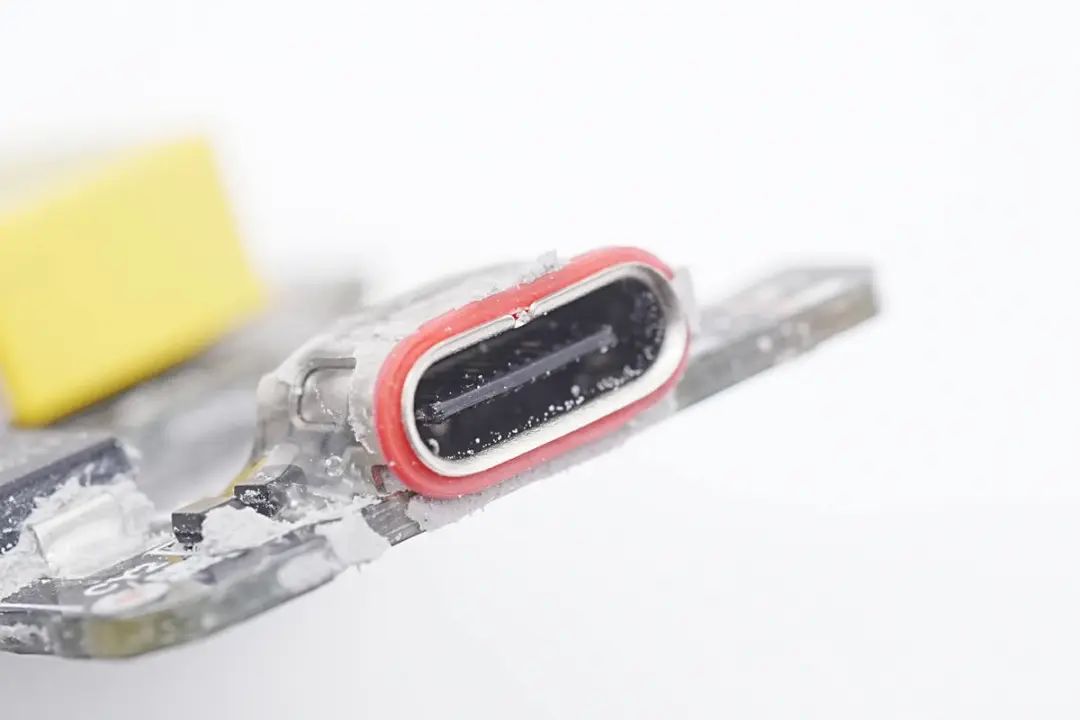

USB-C母座采用過孔焊接固定，紅色膠圈用于密封，黑色膠芯不露銅。

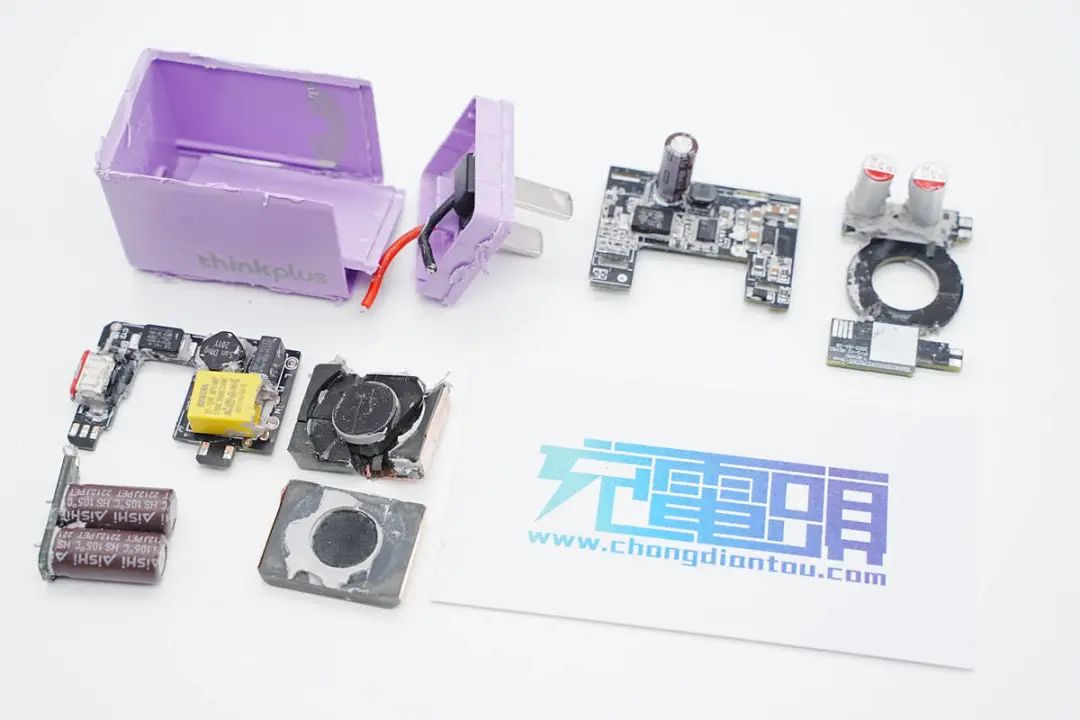

全部拆解一覽，來張全家福。

充電頭網拆解總結

聯想Thinkplus迷你65W氮化鎵電源推出了全新配色，讓標桿產品更加提升競爭力，不同顏色更好區分，也更加具有個性。這款電源在44CC的體積內達成了65W的輸出功率，功率密度達1.45W/cm3，小巧便攜。電源不僅能為筆記本充電，PPS快充協議的加持，對安卓手機快充也有非常好的兼容性。

充電頭網通過拆解了解到，聯想第三代口紅電源內部使用平面變壓器和定制高分子導熱材料填充，大大提升散熱性能。配合多塊PCB的堆疊工藝，提升空間利用率，也是小體積能夠做到大功率輸出的關鍵。

充電器內部使用安森美NCP1342配合納微半導體NV6134氮化鎵功率芯片，輸出采用矽力杰SY5238同步整流控制器配合東微SFG10S08GF同步整流管進行同步整流。電容來自AiSHi艾華，協議芯片使用英集芯IP2726，協議支持廣泛。聯想還在USB-C引腳增添TVS加強靜電保護，整體用料及設計穩定可靠。
